Samsung SCX-4728-4729 — каталог запчастей со схемами

Содержание

1. Exploded Views and Parts List
2. Exploded Views and Parts List
3. Exploded Views and Parts List
4. Exploded Views and Parts List
5. Exploded Views and Parts List
6. Exploded Views and Parts List
7. Exploded Views and Parts List

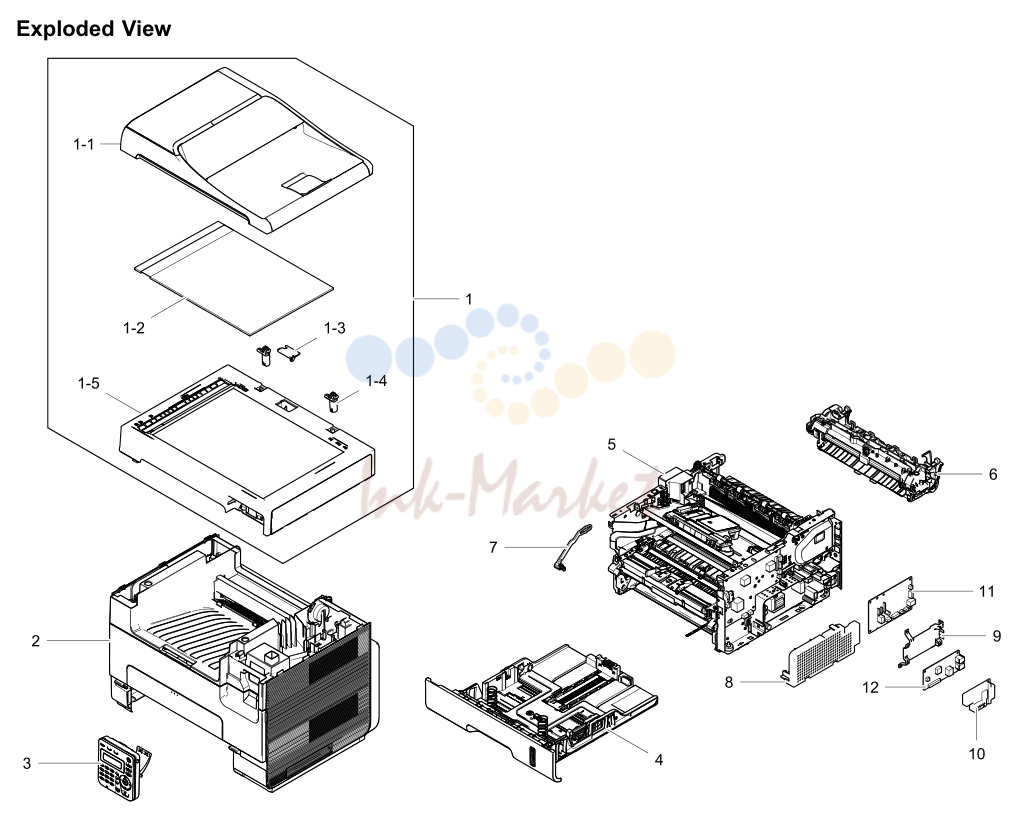

1. Exploded Views and Parts List

№	Артикул	Описание
1	SCX-4728FD запросить цену →	1 JC97-04025A SCANNER;SCX-4728FD,XAA SNA
1-1	JC97-04025A запросить цену →	2 JC97-03962A ADF; SCX-4729FD,SEC,SSDP,HIP SA
1-2	JC97-04025A запросить цену →	2 L8658 JC63-02569A SHEET-WHITE; SA
1-3	JC97-04025A запросить цену →	2 JC63-03160B COVER-CONNECTOR; SNA
1-4	JC97-04025A запросить цену →	2 D9329 JC97-03191A MEA UNIT-HINGE L; SA
1-5	JC97-04025A запросить цену →	2 JC97-03964B PLATEN;SCX-4729FD,SEE SA
2	SCX-4728FD запросить цену →	1 JC95-01473C COVER;SCX-4728FD,SEE SNA
3	SCX-4728FD запросить цену →	1 JC97-03981G OPE;SCX-4728FD,KOR SNA
4	SCX-4728FD запросить цену →	1 JC90-01115B CASSETTE;SCX-4728FD,SEE,B-Type SA
5	SCX-4728FD запросить цену →	1 JC93-00424C FRAMEMAIN;SCX-4728FD SNA
6	SCX-4728FD запросить цену →	1 JC91-01034B FUSER; SA
7	JC98-01860A запросить цену →	2 JC66-03035A LEVER-COUPLING B; SA
8	JC98-01860A запросить цену →	2 JC63-03144A COVER-SMPS; SCX-4729FD,ABS SNA
9	JC98-01860A запросить цену →	2 JC61-04422A BRACKET-FAX BOARD; SNA
10	JC98-01860A запросить цену →	2 JC63-03143A COVER-FAX BOARD; SNA
11	SCX-4728FD запросить цену →	1 JC92-02409A PBA-MAIN; SA
12	SCX-4728FD запросить цену →	1 JC92-01746D PBA-LIU;SCX-4729FD,CX86710,LIU SA
2		Copyright© 1995-2011 SAMSUNG. All rights reserved.

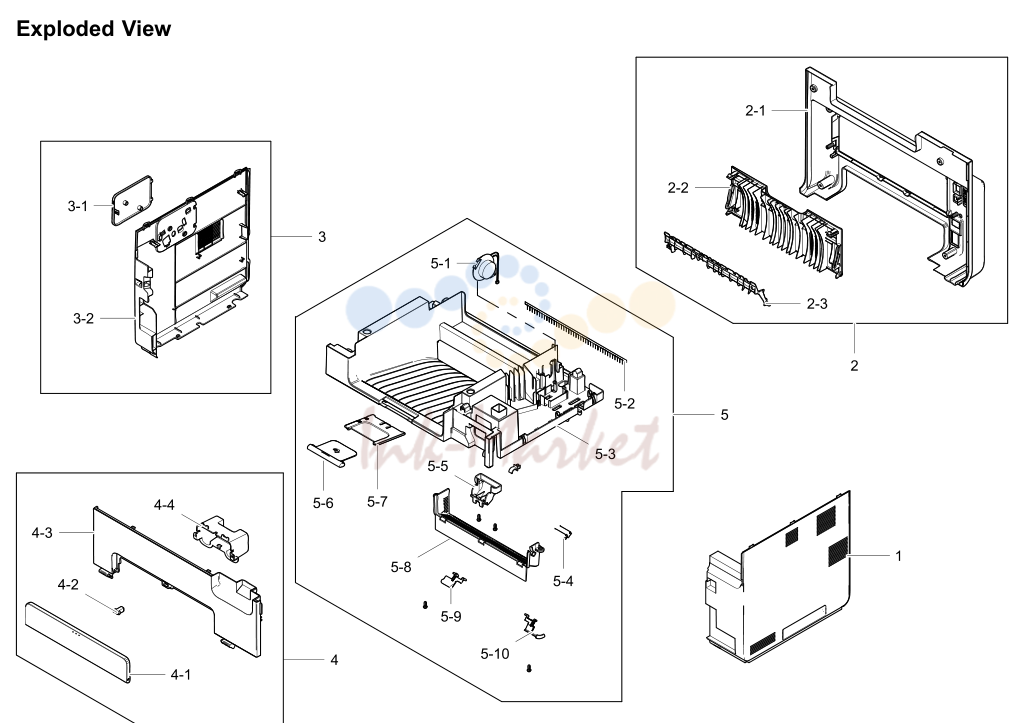

2. Exploded Views and Parts List

№	Артикул	Описание
1	JC95-01473C запросить цену →	2 JC95-01557B COVER-RIGHT;SCX-4728FD,SEE SA
2	JC95-01473C запросить цену →	2 JC95-01476B COVER-REAR;SCX-4728FD,SEE SA
2-1	JC95-01476B запросить цену →	3 JC63-03138B COVER-REAR; SA
2-2	JC95-01476B запросить цену →	3 JC63-03109B COVER-FACE UP; SA
2-3	JC95-01476B запросить цену →	3 JC61-04377A GUIDE-CHANGE_DUP; SA
3	JC95-01473C запросить цену →	2 JC95-01477B COVER-LEFT;SCX-4728FD,SEE SA
3-1	JC95-01477B запросить цену →	3 JC63-03133B COVER-DUMMY LEFT; SNA
3-2	JC95-01477B запросить цену →	3 JC63-03225B COVER-LEFT; SA
4	JC95-01473C запросить цену →	2 JC95-01475B COVER-FRONT;SCX-4728FD,SEE SA
4-1	JC95-01475B запросить цену →	3 JC63-03127B COVER-MANUAL; SA
4-2	JC95-01475B запросить цену →	3 J3647 JB64-00007A LOCKER-LATCH PUSH; SA
4-3	JC95-01475B запросить цену →	3 JC63-03137B COVER-FRONT; SA
4-4	JC95-01475B запросить цену →	3 JC61-04390A GUIDE-PUSH DEVE; SA
5	JC95-01473C запросить цену →	2 JC95-01474C COVER-MIDDLE;SCX-4728FD,SEE SNA
5-1	JC95-01474C запросить цену →	3 G1134 3001-002207 SPEAKER; SA
5-2	JC95-01474C запросить цену →	3 JC67-00552A BRUSH-ANTISTATIC; SA
5-3	JC95-01474C запросить цену →	3 JC63-03135B COVER-MIDDLE; SA
5-4	JC95-01474C запросить цену →	3 6107-002961 SPRING-ETC; SA
5-5	JC95-01474C запросить цену →	3 JC61-04426A GUIDE-OPE; SA
5-6	JC95-01474C запросить цену →	3 JC61-04421B STACKER-RX SMALL; SNA
5-7	JC95-01474C запросить цену →	3 JC61-04420B STACKER-RX LARGE; SNA
5-8	JC95-01474C запросить цену →	3 JC63-03119B COVER-EXIT; SA
5-9	JC95-01474C запросить цену →	3 G1621 JC61-03321A STACKER-RX_PAPER; SA
5-10	JC95-01474C запросить цену →	3 JC61-04415A STACKER-BIN_FULL; SA
4		Copyright© 1995-2011 SAMSUNG. All rights reserved.

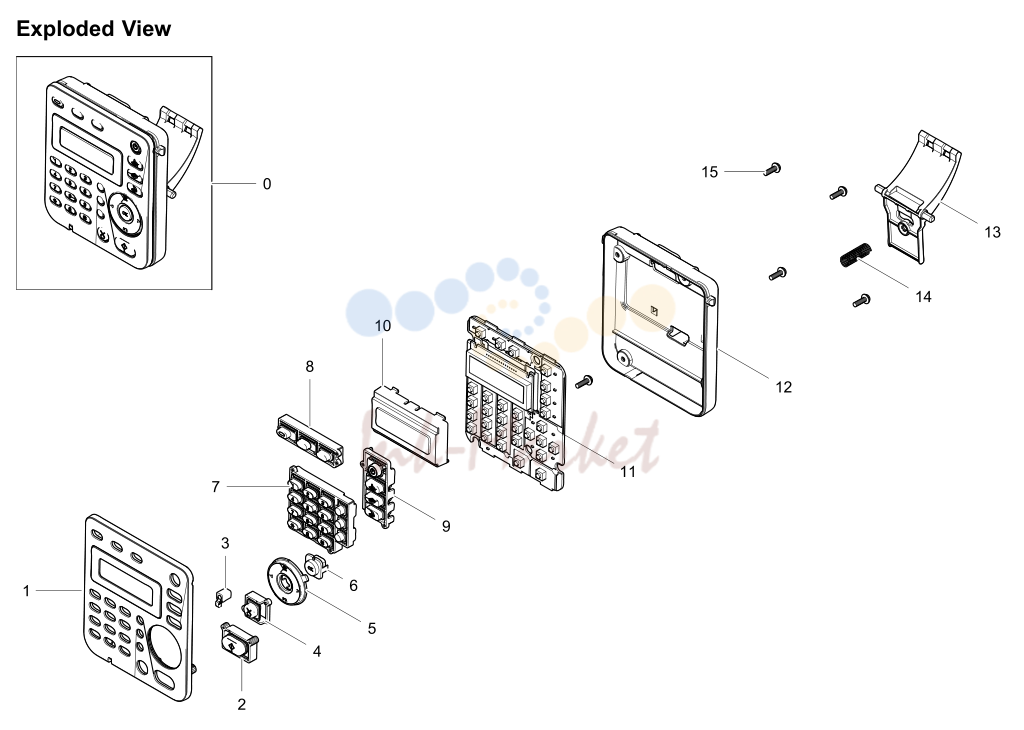

3. Exploded Views and Parts List

№	Артикул	Описание
0	SCX-4728FD запросить цену →	1 JC97-03981G OPE;SCX-4728FD,KOR SNA
1	JC97-03981G запросить цену →	2 JC63-03340G COVER-OPE TOP; SNA
2	JC97-03981G запросить цену →	2 JC64-00664A KEY-START; SNA
3	JC97-03981G запросить цену →	2 JC67-00540A LENS-STATUS;SCX-4729FD,PCLH SNA
4	JC97-03981G запросить цену →	2 JC64-00667B KEY-STOP; SNA
5	JC97-03981G запросить цену →	2 JC64-00665B KEY-MENU; SNA
6	JC97-03981G запросить цену →	2 JC64-00666B KEY-OK; SNA
7	JC97-03981G запросить цену →	2 JC64-00662B KEY-TEL; SNA
8	JC97-03981G запросить цену →	2 JC64-00676B KEY-ECO; SNA
9	JC97-03981G запросить цену →	2 JC64-00663B KEY-POWER; SNA
10	JC97-03981G запросить цену →	2 JC63-03147A COVER-LCD; SCX-4729FD,PC SNA
11	JC97-03981G запросить цену →	2 JC92-02404B PBA-OPE; SA
12	JC97-03981G запросить цену →	2 JC63-03146B COVER-OPE BOTTOM; SA
13	JC97-03981G запросить цену →	2 JC66-03038A LEVER-OPE; SA
14	JC97-03981G запросить цену →	2 6107-001195 SPRING-CS; SNA
15	JC98-01860A запросить цену →	2 F9909 6003-000196 SCREW-TAPTYPE; SA
6		Copyright© 1995-2011 SAMSUNG. All rights reserved.

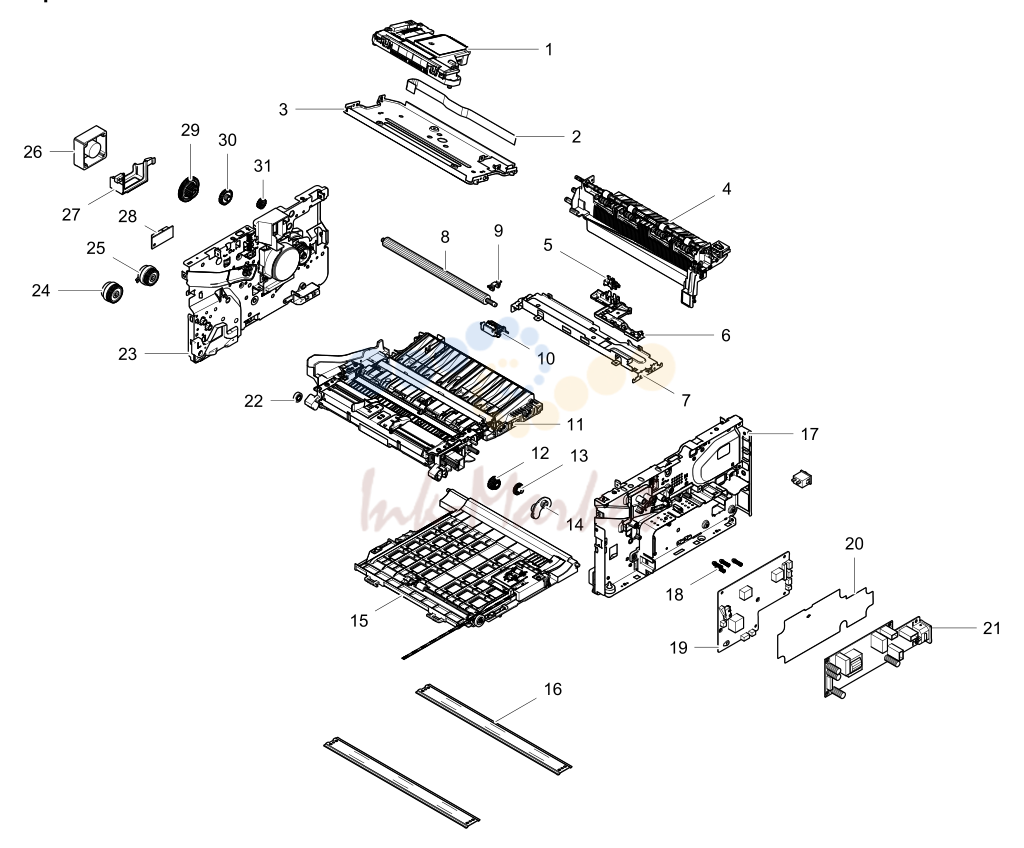

4. Exploded Views and Parts List

№	Артикул	Описание
1	JC93-00424C запросить цену →	2 JC97-03958A LSU; SA
2	JC93-00424C запросить цену →	2 JC39-01530A FLAT CABLE; ML-2950ND,12P, SA
3	JC93-00430A запросить цену →	3 JC61-04357A BRACKET-LSU; SNA
4	JC93-00424C запросить цену →	2 JC93-00410B FRAME MAIN-EXIT; SNA
5	JC93-00429A запросить цену →	3 E9322 0604-001393 PHOTO-INTERRUPTER; SA
6	JC93-00429A запросить цену →	3 JC61-04388A HOLDER-EXIT SENSOR; SA
7	JC93-00429A запросить цену →	3 JC61-04383A PLATE-FUSER; SNA
8	JC93-00424C запросить цену →	2 F9016 JC66-01218A ROLLER-TRANSFER; SA
9	JC93-00424C запросить цену →	2 JC61-04068A HOLDER-TR; SA
10	JC93-00430A запросить цену →	3 JC93-00411A FRAME-CRUM;ML-2950ND,SEC SA
11	JC93-00424C запросить цену →	2 JC93-00414A FRAME-PAPER_PATH; SA
12	JC93-00424C запросить цену →	2 JC66-03028A GEAR-RDCN; SA
13	JC93-00424C запросить цену →	2 JC66-03012A GEAR-DUPLEX DR; SA
14	JC93-00424C запросить цену →	2 JC93-00418A DRIVE-DUPLEX SWING; SA
15	JC93-00424C запросить цену →	2 JC90-01109A DUPLEX;ML-2955ND,SEE SA
16	JC93-00424C запросить цену →	2 JC61-04358A PLATE-FRAME_BOTTOM; SNA
17	JC93-00424C запросить цену →	2 JC93-00426A FRAME MAIN-RIGHT; SNA
18	JC93-00424C запросить цену →	2 JC93-00402A FRAME-TERMINAL;ML-2950ND,SEE SA
19	JC93-00424C запросить цену →	2 JC44-00205A HVPS; 24V,21.6V~27.6V,MAX SA
20	JC93-00424C запросить цену →	2 JC63-03162A SHEET-INSULATOR; SNA
21	JC93-00424C запросить цену →	2 JC44-00206A SMPS-V2; SA
22	JC93-00424C запросить цену →	2 JC66-03014A GEAR-FEED; SA
23	JC93-00424C запросить цену →	2 JC93-00425A FRAMEMAIN-LEFT;SCX-4729FD,SEE SNA
24	JC93-00424C запросить цену →	2 JC47-00036A CLUTCH-ELECTRIC Z45; SA
25	JC93-00424C запросить цену →	2 JC47-00035A CLUTCH-ELECTRIC Z41; SA
26	JC93-00424C запросить цену →	2 JC31-00146A FAN;505020,24V SA
27	JC93-00424C запросить цену →	2 JC61-04373A HOLDER-FAN; SNA
28	JC93-00424C запросить цену →	2 JC92-02406A PBA-JOINT; SA
29	JC93-00424C запросить цену →	2 JC66-03023A GEAR-RDCN EXIT; SA
30	JC93-00424C запросить цену →	2 JC66-03017A GEAR-IDLE EXIT; SA
31	JC93-00424C запросить цену →	2 JC66-03013A GEAR-EXIT; SA
8		Copyright© 1995-2011 SAMSUNG. All rights reserved.
0	JC93-00424C запросить цену →	2 JC90-01109A DUPLEX;ML-2955ND,SEE SA
1	JC90-01109A ✓ в наличии	3 F8925 JC66-00896A ROLLER-M-IDLE_ DUP; SA
2	JC90-01109A ✓ в наличии	3 L8299 JK72-00058A PCT-SILP WASHER; SNA
3	JC90-01109A ✓ в наличии	3 L5919 JC66-00444A SHAFT-IDLE ROLL, DUP; SNA
4	JC90-01109A ✓ в наличии	3 L7559 6107-001156 SPRING-TS;SWP-B,PI0.6,W20,ID3.5 SNA
5	JC90-01109A ✓ в наличии	3 JC61-04395A GUIDE-DUPLEX_UPPER; SA
6	JC90-01109A ✓ в наличии	3 JC61-04393A GUIDE-PAPER_DUPLEX; SA
7	JC90-01109A ✓ в наличии	3 JC61-04403A BRACKET-DUPLEX_ALIGN; SNA
8	JC90-01109A ✓ в наличии	3 JC65-00052A TERMINAL-GND_DUPLEX; SA
9	JC90-01109A ✓ в наличии	3 JC61-04407A BUSH-ROLLER_DUP; SA
10	JC90-01109A ✓ в наличии	3 JC66-03046A ROLLER-RUBBER_FEED_DUP; SA
11	JC90-01109A ✓ в наличии	3 JC66-03008A SHAFT-FEED_DUP_1; SNA
12	JC90-01109A ✓ в наличии	3 JC66-03010A PULLEY-DUP; SNA
13	JC90-01109A ✓ в наличии	3 JC66-03306A PULLEY-DUMMY_DUP; SNA
14	JC90-01109A ✓ в наличии	3 C3331 JC66-00038A GEAR-EXIT F/DOWN; SNA
15	JC90-01109A ✓ в наличии	3 G9102 JC66-20901A AUTO CLOSE-TIMING BELT; SA
16	JC90-01109A ✓ в наличии	3 JC66-03097A ROLLER-FEED_DUP2; SA
17	JC90-01109A ✓ в наличии	3 JC61-04391A FRAME-DUPLEX_BASE; SNA
18	JC90-01109A ✓ в наличии	3 JC64-00658A LOCKER-DUP; SA
10		Copyright© 1995-2011 SAMSUNG. All rights reserved.
1	JC93-00425A запросить цену →	3 JC61-04368A GUIDE-CST_REAR_L; SA
2	JC93-00425A запросить цену →	3 JC31-00156A MOTOR BLDC-TYPE1; SA
3	JC93-00425A запросить цену →	3 JC67-00536A DUCT-FAN; SA
4	JC93-00425A запросить цену →	3 L8199 6031-001255 WASHER-PLAIN; SNA
5	JC93-00425A запросить цену →	3 JC66-03016A GEAR-FUSER DR OUT; SA
6	JC93-00425A запросить цену →	3 JC61-04370A GUIDE-KNOCK_UP_L; SA
7	JC93-00426A запросить цену →	3 6107-002925 SPRING-CS; SA
8	JC93-00425A запросить цену →	3 JC61-04381A PLATE-GUIDE_DEVE_L; SA
9	JC93-00425A запросить цену →	3 JC61-04360A FRAME-LEFT;ML-2950ND,SECC,0.8T SNA
10	JC93-00425A запросить цену →	3 JC61-04405A BUSH-SHAFT_MP; SA
11	JC93-00425A запросить цену →	3 JC66-03018A GEAR-IDLE FEED2; SA
12	JC93-00425A запросить цену →	3 JC66-03019A GEAR-IDLE FEED3; SA
13	JC93-00425A запросить цену →	3 JC61-04387A HOLDER-COUPLER; SA
14	JC93-00425A запросить цену →	3 JC66-03020A GEAR-IDLE FEED; SA
15	JC93-00425A запросить цену →	3 JC66-02998A LEVER-OPC HOLDER L; SA
16	JC93-00425A запросить цену →	3 C3424 JC66-00340A GEAR-HUB CLUTCH; SA
17	JC93-00425A запросить цену →	3 JC66-03024A GEAR-RDCN FEED1; SA
18	JC93-00425A запросить цену →	3 JC66-03025A GEAR-RDCN FEED2; SA
19	JC93-00425A запросить цену →	3 JC67-00538A COUPLER-CAM; SA
20	JC93-00425A запросить цену →	3 JC66-03034A LEVER-COUPLING A; SA
21	JC93-00425A запросить цену →	3 JC93-00417A DRIVE-MAIN;ML-2950ND SA
22	JC93-00425A запросить цену →	3 JC63-03123A COVER-HARNESS; SNA
23	JC93-00429A запросить цену →	3 F9840 6003-000269 SCREW-TAPTYPE; SA
12		Copyright© 1995-2011 SAMSUNG. All rights reserved.
1	JC93-00426A запросить цену →	3 6107-002925 SPRING-CS; SA
2	JC93-00426A запросить цену →	3 JC61-04382A PLATE-GUIDE_DEVE_R; SA
3	JC93-00426A запросить цену →	3 JC61-04369A GUIDE-CST_REAR_R; SA
4	JC93-00426A запросить цену →	3 JC61-04371A GUIDE-KNOCK_UP_R; SA
5	JC93-00426A запросить цену →	3 JC61-04359A FRAME-RIGHT; SNA
6	JC93-00430A запросить цену →	3 L9053 6502-001130 CABLE CLAMP; SA
7	JC93-00426A запросить цену →	3 JC63-03120A COVER-SMPS; SNA
8	JC93-00426A запросить цену →	3 JC61-04386A GUIDE-DEVE R; SA
9	JC93-00426A запросить цену →	3 6107-002923 SPRING-ETC; SA
10	JC93-00426A запросить цену →	3 JC63-03110A GROUND-OPC;ML-2950ND,SUS,0.2T SNA
11	JC93-00426A запросить цену →	3 JC66-02999A LEVER-OPC HOLDER R; SNA
14		Copyright© 1995-2011 SAMSUNG. All rights reserved.
1	JC93-00429A запросить цену →	3 E9322 0604-001393 PHOTO-INTERRUPTER; SA
2	JC93-00410B запросить цену →	3 JC39-01533A HARNESS-BINFULL; SA
3	JC93-00410B запросить цену →	3 JC61-03782B BUSH-SHAFT EXIT; SA
4	JC93-00410B запросить цену →	3 JC61-04385B FRAME-EXIT;ML-2950ND,PC,Wave SNA
5	JC93-00410B запросить цену →	3 JC93-00412A FRAME-EXIT ROLLER; SA
5-1	JC93-00412A запросить цену →	4 JC66-03001A SHAFT-EXIT_F_DN; SNA
5-2	JC93-00412A запросить цену →	4 L4203 JC73-40915A RMO-RUBBER EXIT; SA
6	JC93-00410B запросить цену →	3 JC93-00413A FRAME-ROLLER DECURL; SA
6-1	JC93-00413A запросить цену →	4 R0128 JC66-00934A ROLLER-M_EXIT FR; SNA
6-2	JC93-00413A запросить цену →	4 L9513 JC66-02742A ROLLER-EXIT_MAIN; SA
6-3	JC93-00413A запросить цену →	4 L9431 JC61-03781A HOLDER-EXIT F DOWN; SNA
6-4	JC93-00413A запросить цену →	4 G1505 6107-001163 SPRING-CS; SA
16		Copyright© 1995-2011 SAMSUNG. All rights reserved.
1	JC93-00414A запросить цену →	3 K7736 JC61-02236A PLATE-EARTH-TRANSFER; SNA
2	JC93-00414A запросить цену →	3 A7675 JC61-02468A BUSH-TR_L; ML-2851ND,STEEL SA
3	JC93-00414A запросить цену →	3 6107-002922 SPRING-ETC;SUS304,0.5,40.2,4.0,6,8 SA
4	JC93-00414A запросить цену →	3 JC61-04361A PLATE-PUSH BUSH R; SNA
5	JC93-00414A запросить цену →	3 JC61-04413A BUSH-TR_L; SA
6	JC93-00414A запросить цену →	3 JC61-04362A PLATE-PUSH BUSH L; SNA
7	JC93-00414A запросить цену →	3 G1480 6107-001370 SPRING-CS; STS304WPB,NO SNA
8	JC93-00414A запросить цену →	3 G1436 JC61-70958A SPRINGETC-TR;ML-5000A,SUS304 SNA
9	JC93-00414A запросить цену →	3 A7646 JC61-00585A BUSH-M-FEEDIDLE;ML-1710,POM SA
10	JC97-03964B запросить цену →	3 F9909 6003-000196 SCREW-TAPTYPE; SA
11	JC93-00414A запросить цену →	3 JC61-04406A BUSH-SHAFT_EXIT; SA
12	JC93-00414A запросить цену →	3 F8266 6044-000125 RING-E;ID4,OD9,T0.6,STSC SA
13	JC93-00414A запросить цену →	3 JC66-03044A ROLLER-REGI; SA
14	JC93-00414A запросить цену →	3 JC93-00404A FRAME BASE-PICKUP; SA
15	JC93-00414A запросить цену →	3 JC61-04384A FRAME-MIDDLE; SA
16	JC93-00414A запросить цену →	3 JC61-04376A HOLDER-REGI; SA
17	JC93-00414A запросить цену →	3 E9623 JC61-00604A PLATE-P-SAW; SNA
18	JC93-00414A запросить цену →	3 JC66-02996A ACTUATOR-FEED; SA
19	JC93-00414A запросить цену →	3 JC66-02995A ACTUATOR-REGI; SA
20	JC93-00414A запросить цену →	3 L9546 JC92-02288A PBA-FEED SENSOR; SA
21	JC93-00414A запросить цену →	3 G1591 6107-001164 SPRING-TS; SA
22	JC93-00414A запросить цену →	3 JC93-00403A FRAMEBASE-REGI;ML-2955ND,SEE SA
22-1	JC93-00403A запросить цену →	4 JC63-03126A COVER-PAPER_GUIDE; SNA
22-2	JC93-00403A запросить цену →	4 JC66-03045A SHAFT-REGI_IDLE; SNA
22-3	JC93-00403A запросить цену →	4 JC66-03003A ROLLER-REGI_IDLE; SNA
23	JC93-00414A запросить цену →	3 JC90-01108A MP;ML-2955ND,SEE SA
24	JC90-01108A запросить цену →	4 JC90-01111A MP-GUIDE_LOWER;ML-2955ND,SEE SA
24-1	JC90-01111A запросить цену →	5 JC61-04416A ADJUST-MANUAL_L; SA
24-2	JC90-01111A запросить цену →	5 JC61-04417A ADJUST-MANUAL_R; SA
24-3	JC90-01111A запросить цену →	5 JC61-04392A GUIDE-LOWER_MP_1; SNA
24-4	JC90-01111A запросить цену →	5 JC66-03004A GEAR-PINION; SNA
25	JC90-01108A запросить цену →	4 JC90-01110A MP-HOLDER_IDLE;ML-2955ND,SEE SNA
18		Copyright© 1995-2011 SAMSUNG. All rights reserved.
25-1	JC90-01110A запросить цену →	5 JC63-03125A COVER-ROLLER; SNA
25-2	JC90-01110A запросить цену →	5 6043-001409 PIN-ETC;2.6,85.4,SUM22 SNA
25-3	JC90-01110A запросить цену →	5 JC66-02798A ROLLER-IDLE; SA
25-4	JC90-01110A запросить цену →	5 6107-002937 SPRING-CS; SA
1	JC93-00404A запросить цену →	4 JC63-02956A SHEET-DUPLEX PATH; SA
2	JC93-00404A запросить цену →	4 JC61-04394A GUIDE-FRAME_DUPLEX; SA
3	JC93-00404A запросить цену →	4 E9322 0604-001393 PHOTO-INTERRUPTER; SA
4	JC93-00404A запросить цену →	4 6107-002934 SPRING-CS; SA
5	JC93-00404A запросить цену →	4 JC66-02997A ACTUATOR-EMPTY; SA
6	JC93-00404A запросить цену →	4 JC66-03033A LEVER-GUIDE_DUPLEX; SA
7	JC93-00404A запросить цену →	4 JC66-03006A SHAFT-PICKUP; SA
8	JC93-00404A запросить цену →	4 JC61-04400A GUIDE-PICKUP; SA
9	JC93-00404A запросить цену →	4 JC66-03096A ROLLER-FEED; SA
10	JC93-00404A запросить цену →	4 H1185 JC61-02372A BUSH-D6/L4; SA
11	JC93-00404A запросить цену →	4 JC93-00405A FRAME-PICKUP ONEWAY; SA
11-1	JC93-00405A ✓ в наличии	5 JC61-04404A HOLDER-PICKUP; SNA
11-2	JC93-00405A ✓ в наличии	5 C3485 JC66-01918A GEAR-IDLE PICK UP; SNA
11-3	JC93-00405A ✓ в наличии	5 JC66-03047A CLUTCH-P-ONEWAY; SNA
11-4	JC93-00405A ✓ в наличии	5 JC66-02939B ROLLER-MAT_RETARD; SA
12	JC93-00417A запросить цену →	4 L8199 6031-001255 WASHER-PLAIN; SNA
20		Copyright© 1995-2011 SAMSUNG. All rights reserved.

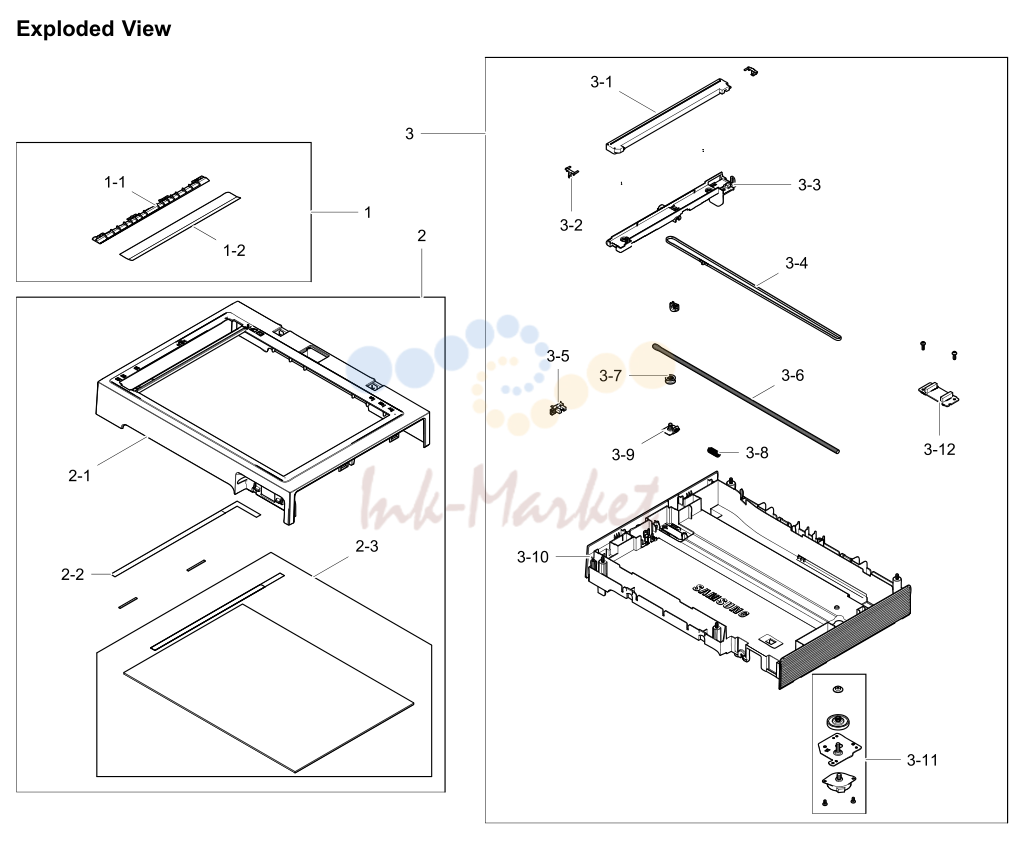

5. Exploded Views and Parts List

№	Артикул	Описание
1	JC97-03964B запросить цену →	3 JC97-03693B PLATEN-SHEET;SCX-4729FD,SEE SNA
1-1	JC97-03693B запросить цену →	4 L8641 JC61-03513A HOLDER-ADF SHEET; SNA
1-2	JC97-03693B запросить цену →	4 JC63-01794B SHEET-ADF; SNA
2	JC97-03964B запросить цену →	3 JC97-03965B PLATEN-UPPER;SCX-4728FD,SEE SA
2-1	JC97-03965B запросить цену →	4 JC63-03149B COVER-SCAN UPPER; SNA
2-2	JC97-03965B запросить цену →	4 G1906 0203-001266 TAPE-DOUBLE FACE; SNA
2-3	JC97-03965B запросить цену →	4 JC97-03969A SCANNER-PLATEN UPPER; SNA
3	JC97-03964B запросить цену →	3 JC97-03966B PLATEN-LOWER;SCX-4728FD,SEE SA
3-1	JC97-03968A запросить цену →	5 0609-001409 CONTACT IMAGE SENSOR; SA
3-2	JC97-03968A запросить цену →	5 G0802 JC66-01580A SLIDER-CIS; CLX-2160,RTP SA
3-3	JC97-03968A запросить цену →	5 JC61-04146A BRACKET-CIS; SNA
3-4	JC97-03968A запросить цену →	5 A4232 6602-001637 BELT-TIMING GEAR; POLY SA
3-5	JC97-03966B запросить цену →	4 L9633 0604-001415 PHOTO-INTERRUPTER;TR,DIP-4,BK SA
3-6	JC97-03968A запросить цену →	5 L5867 JC66-01448A SHAFT-CIS;SCX-4500,SUM22,382,6 SA
3-7	JC97-03968A запросить цену →	5 F7339 JC66-00713A PULLEY-M_IDLE; SNA
3-8	JC97-03968A запросить цену →	5 G1544 6107-001194 SPRING-CS; SA
3-9	JC97-03968A запросить цену →	5 A7476 JC61-00931A BRACKET-P-PULLEY; SNA
3-10	JC97-03966B запросить цену →	4 JC63-03148B COVER-SCAN LOWER; SNA
3-11	JC97-03968A запросить цену →	5 JC93-00419A DRIVE PLATEN; SA
3-12	JC97-03966B запросить цену →	4 JC92-02426A PBA-ADF; SA
22		Copyright© 1995-2011 SAMSUNG. All rights reserved.

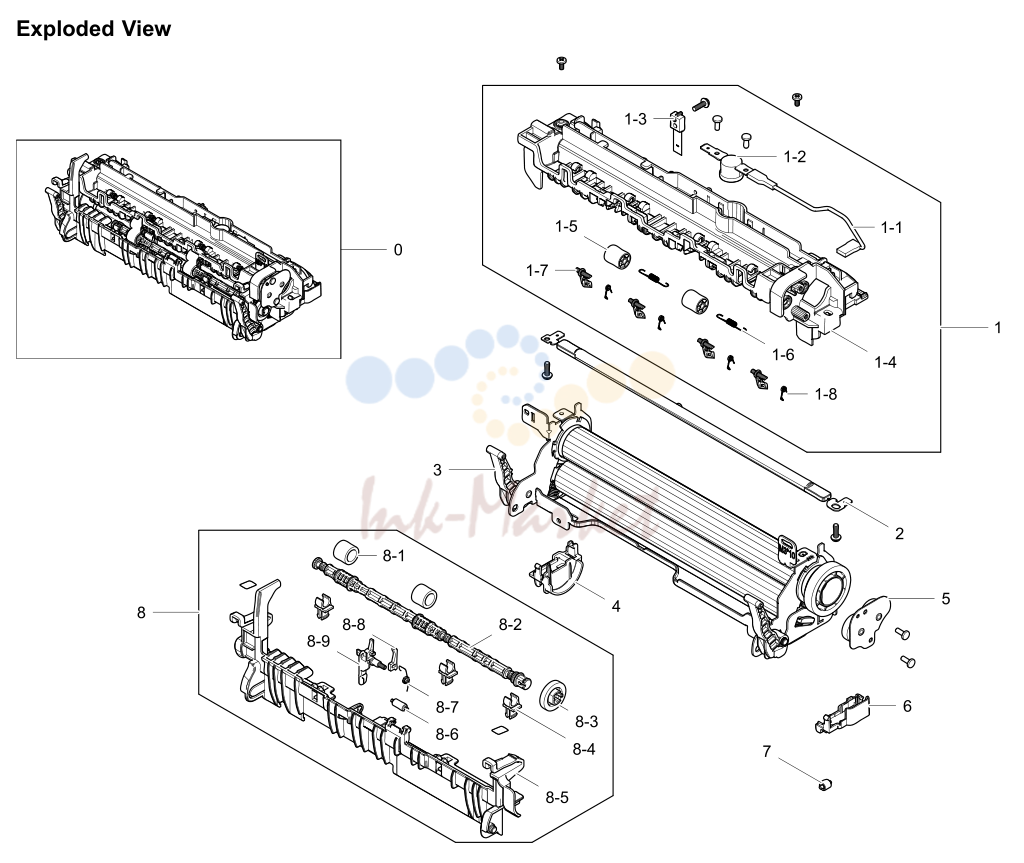

6. Exploded Views and Parts List

№	Артикул	Описание
0	SCX-4728FD запросить цену →	1 JC91-01034B FUSER; SA
1	JC91-01034B ✓ в наличии	2 JC91-01035A FUSER-UPPER; SNA
1-1	JC91-01035A запросить цену →	3 JC39-01487A HARNESS-FUSERJOINT;ML-3710,1 SA
1-2	JC91-01035A запросить цену →	3 SNA 4712-001091 THERMOSTAT;
1-3	JC91-01035A запросить цену →	3 L7831 1404-001447 THERMISTOR-NTC ASSY; SC
1-4	JC91-01035A запросить цену →	3 JC63-03132A COVER-FUSER; SNA
1-5	JC91-01035A запросить цену →	3 F4747 JC72-40361A PMO-ROLLER_EXIT; SA
1-6	JC91-01035A запросить цену →	3 G1330 JC61-70976A SPRING ETC-FUSER EXIT; SA
1-7	JC91-01035A запросить цену →	3 I6177 JC61-02154A GUIDE-CLAW; SNA
1-8	JC91-01035A запросить цену →	3 6107-002817 SPRING-ETC; SA
2	JC91-01034B ✓ в наличии	2 4713-001565 LAMP-HALOGEN;230V,850W SA
3	JC91-01034B ✓ в наличии	2 JC91-01036A FUSER-LOWER; SNA
4	JC91-01034B ✓ в наличии	2 JC67-00533A CAP-LAMP_R; SNA
5	JC91-01034B ✓ в наличии	2 JC91-01038A FUSER-DRIVE EXIT; SA
6	JC91-01034B ✓ в наличии	2 JC67-00532A CAP-LAMP_L; SNA
7	JC91-01034B ✓ в наличии	2 L9442 JC61-03968A STOPPER-GEAR_FUSER; SNA
8	JC91-01034B ✓ в наличии	2 JC91-01037B FUSER-REAR; SA
8-1	JC91-01037B запросить цену →	3 JC66-02955A ROLLER-SILICON_EXIT; SA
8-2	JC91-01037B запросить цену →	3 JC66-02990A SHAFT-EXIT_F/UP; SNA
8-3	JC91-01037B запросить цену →	3 JC66-02777A GEAR-EXIT_Z19; SNA
8-4	JC91-01037B запросить цену →	3 H1255 JC61-02158A BUSH-TX; SNA
8-5	JC91-01037B запросить цену →	3 JC61-04363A GUIDE-REAR; SNA
8-6	JC91-01037B запросить цену →	3 L4458 JC66-01661A ROLLER-IDLE_EXIT; SNA
8-7	JC91-01037B запросить цену →	3 6107-002670 SPRING-ETC; SNA
8-8	JC91-01037B запросить цену →	3 JC61-04133A HOLDER-ACTUATOR; SNA
8-9	JC91-01037B запросить цену →	3 JC66-02991A ACTUATOR-EXIT; SA
24		Copyright© 1995-2011 SAMSUNG. All rights reserved.
0	JC91-01034B ✓ в наличии	2 JC91-01036A FUSER-LOWER; SNA
1	JC91-01036A запросить цену →	3 JC61-04367A FRAME-FUSER; SNA
2	JC91-01036A запросить цену →	3 JC66-02993A ROLLER-HEAT; SA
3	JC91-01036A запросить цену →	3 H1232 JC61-00888A BUSH-M-HRL_R2;SCX-4920N,PPS, SA
4	JC91-01036A запросить цену →	3 H1233 JC61-00887A BUSH-M-HRR_R2;SCX-4920N,PPS, SA
5	JC91-01036A запросить цену →	3 JC66-02992A GEAR-FUSER; SA
6	JC91-01036A запросить цену →	3 P6016 JC66-00600B ROLLER-PRESSURE_CHINA; SA
7	JC91-01036A запросить цену →	3 L7239 JC61-00056A SPRING ETC-PR(7300); SA
8	JC91-01036A запросить цену →	3 JC61-04366A BUSH-PR; SNA
9	JC91-01036A запросить цену →	3 JC66-02982A LEVER-LINK-JAM_L; SNA
10	JC91-01036A запросить цену →	3 JC67-00541A BRUSH-ANTISTATIC; SNA
11	JC91-01036A запросить цену →	3 JC61-04364A HOLDER-JAM; SA
12	JC91-01036A запросить цену →	3 JC66-02983A LEVER-LINK-JAM_R; SNA
26		Copyright© 1995-2011 SAMSUNG. All rights reserved.

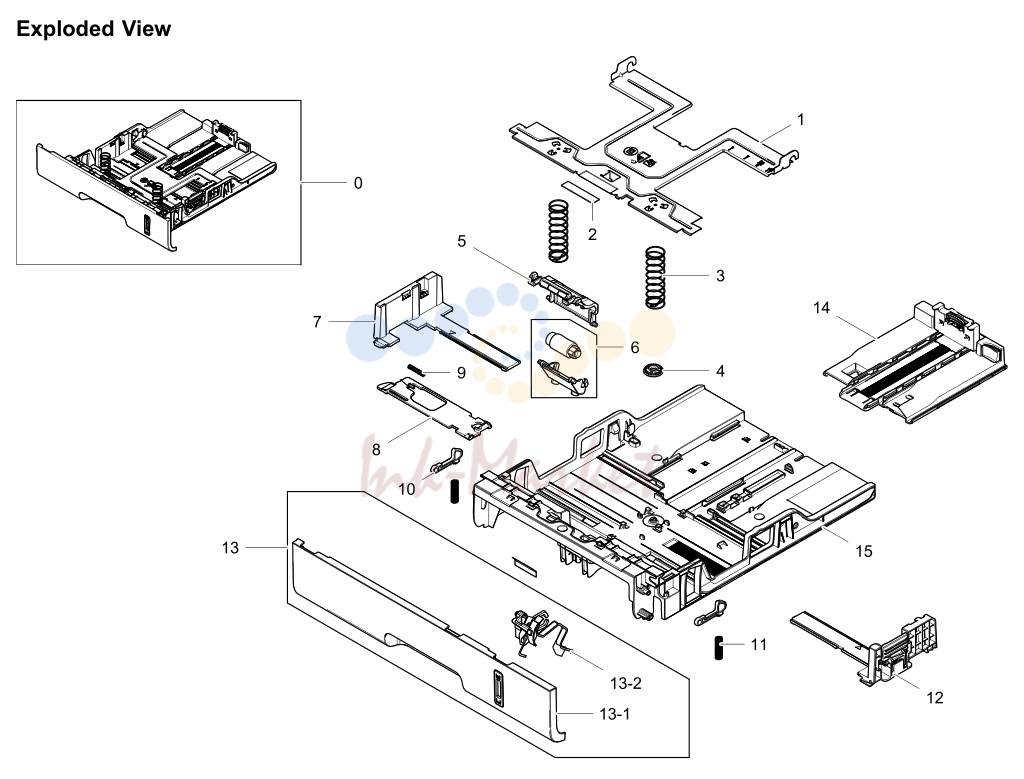

7. Exploded Views and Parts List

№	Артикул	Описание
0	SCX-4728FD запросить цену →	1 JC90-01115B CASSETTE;SCX-4728FD,SEE,B-Type SA
1	JC90-01102A запросить цену →	3 JC61-04379A PLATE-KNOCK_UP; SA
2	JC90-01102A запросить цену →	3 F9051 JC73-00141A RPR-PAD CASSETTE; SA
3	JC90-01102A запросить цену →	3 6107-002935 SPRING-CS; SA
4	JC90-01102A запросить цену →	3 JC66-03004A GEAR-PINION; SNA
5	JC90-01102A запросить цену →	3 JC63-03124A COVER-CASSETTE; SA
6	JC90-01102A запросить цену →	3 JC90-01107A CASSETTE-RETARD;ML-2955ND,SEE SA
7	JC90-01102A запросить цену →	3 JC61-04397A GUIDE-ADJUST_L; SA
8	JC90-01102A запросить цену →	3 JC64-00657A LOCKER-PLATE; SA
9	JC90-01102A запросить цену →	3 G1358 JG61-70531A SPRING ETC-LOCKER,PLATE; SA
10	JC90-01102A запросить цену →	3 JC64-00610A LOCKER-CASSETTE; SNA
11	JC90-01102A запросить цену →	3 L7422 6107-001287 SPRING-CS; SA
12	JC90-01102A запросить цену →	3 JC90-01106A CASSETTE-GUIDE RIGHT; SA
13	JC90-01115B запросить цену →	2 JC90-01114B CASSETTE-COVER HANDLE; SNA
13-1	JC90-01114B запросить цену →	3 JC64-00660B HANDLE-CASSETTE; SNA
13-2	JC90-01114B запросить цену →	3 JC64-00661A INDICATOR-PAPER;SCX-4729FD,HIP SNA
14	JC90-01102A запросить цену →	3 JC90-01105A CASSETTE-GUIDE REAR; SA
15	JC90-01102A запросить цену →	3 JC61-04380A FRAME-CASSETTE; SA
28		Copyright© 1995-2011 SAMSUNG. All rights reserved.

Источник: Инк-Маркет.ру.

← Все статьи
