Содержание
- 1. Exploded Views and Parts List
- 2. Exploded Views and Parts List
- 3. Exploded Views and Parts List
- 4. Exploded Views and Parts List
- 5. Exploded Views and Parts List

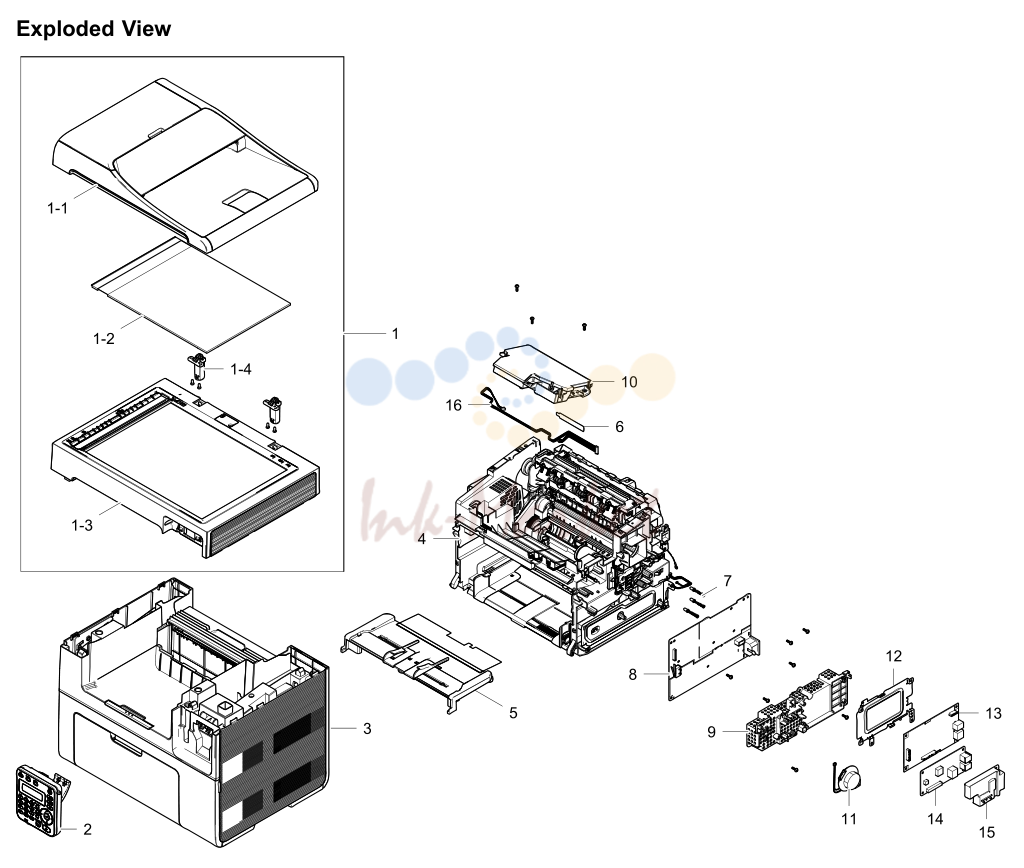

1. Exploded Views and Parts List
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | SCX-4655FN/SEE 1 JC97-03967B SCANNER;SCX-4655F,SEC SNA | ||
| 1-1 | JC97-03967B запросить цену → | 2 JC97-03959A ADF; SCX-4729FD,SEC,SSDP,HIP SA | |
| 1-2 | JC97-03967B запросить цену → | 2 L8658 JC63-02569A SHEET-WHITE; SA | |
| 1-3 | JC97-03967B запросить цену → | 2 JC97-03964D PLATEN;SCX-4655F,SEC SA | |
| 1-4 | JC97-03967B запросить цену → | 2 D9329 JC97-03191A MEAUNIT-HINGEL;CLX-3170,SEC SA | |
| 2 | SCX-4655FN/SEE 1 JC97-03970R OPE;SCX-4655FN,SEC,English SA | ||
| 3 | SCX-4655FN/SEE 1 JC95-01790E COVER;SCX-4655FN,SEC,CREAM SNA | ||
| 4 | SCX-4655FN/SEE 1 JC93-00778B FRAME-LOWER;SCX-4650,SEC,SEE SNA | ||
| 5 | JC98-02159D запросить цену → | 2 JC97-02239J MP-TRAY;SCX-4655F,SEC SA | |
| 6 | JC98-02159D запросить цену → | 2 B3059 JC63-00076A COVER-WINDOWSF-530;SF-530,PVC SNA | |
| 7 | JC98-02159D запросить цену → | 2 JC93-00776A FRAME-TERMINAL;SCX-4650,SEC SNA | |
| 8 | SCX-4655FN/SEE 1 JC44-00225A SMPS/HVPS-V2; SA | ||
| 9 | JC98-02159D запросить цену → | 2 JC63-03906A COVER-SMPS; SNA | |
| 10 | JC98-02159D запросить цену → | 2 O1116 JC96-04065A ELA UNIT-LSU; SA | |
| 11 | JC98-02159D запросить цену → | 2 L6859 3001-002262 SPEAKER; SC | |
| 12 | JC98-02159D запросить цену → | 2 JC63-03909A SHIELD-MAIN; SNA | |
| 13 | SCX-4655FN/SEE 1 JC92-02572A PBA-MAIN;SCX-4650FN,SEC,MAIN, SA | ||
| 14 | SCX-4655FN/SEE 1 JC92-01746F PBA-LIU;SCX-4650FN,CX86710,LIU SA | ||
| 15 | JC98-02159D запросить цену → | 2 JC63-03143A COVER-FAX BOARD; SNA | |
| 16 | JC98-02159D запросить цену → | 2 JC39-01882A HARNESS-LSU; SNA | |
| 2 | Copyright© 1995-2012 SAMSUNG. All rights reserved. |

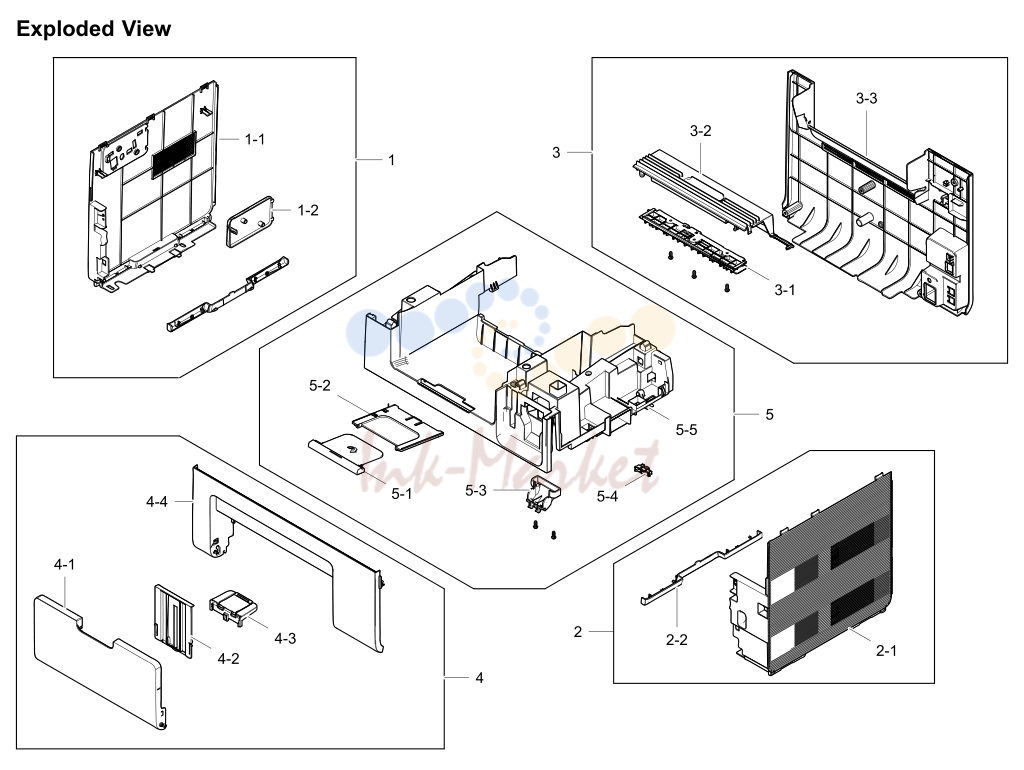

2. Exploded Views and Parts List
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | JC95-01790E запросить цену → | 2 JC95-01791A COVER-LEFT; SA | |
| 1-1 | JC95-01791A запросить цену → | 3 JC63-03898A COVER-LEFT; SNA | |
| 1-2 | JC95-01791A запросить цену → | 3 JC63-03900A COVER-DUMMY_LEFT; SNA | |
| 2 | JC95-01790E запросить цену → | 2 JC95-01792A COVER-RIGHT; SA | |
| 2-1 | JC95-01792A запросить цену → | 3 JC63-03901A COVER-RIGHT; SNA | |
| 2-2 | JC95-01792A запросить цену → | 3 JC63-03897A COVER-SIDE_DECO; SNA | |
| 3 | JC95-01790E запросить цену → | 2 JC95-01793D COVER-REAR; SA | |
| 3-1 | JC95-01793D запросить цену → | 3 JC63-01194A COVER-FUSER_REAR; SA | |
| 3-2 | JC95-01793D запросить цену → | 3 JC63-03903A COVER-JAM; SNA | |
| 3-3 | JC95-01793D запросить цену → | 3 JC63-03902D COVER-REAR; SNA | |
| 4 | JC95-01790E запросить цену → | 2 JC95-01794A COVER-FRONT; SA | |
| 4-1 | JC95-01794A запросить цену → | 3 JC63-03905A COVER-CASSETTE; SNA | |
| 4-2 | JC95-01794A запросить цену → | 3 JC63-03927A TRAY-EXTENSION L; SNA | |
| 4-3 | JC95-01794A запросить цену → | 3 JC63-01112C TRAY-EXTENSION S; SNA | |
| 4-4 | JC95-01794A запросить цену → | 3 JC63-03904A COVER-FRONT; SNA | |
| 5 | JC95-01790E запросить цену → | 2 JC95-01795A COVER-MIDDLE; SA | |
| 5-1 | JC95-01795A запросить цену → | 3 JC61-04421A STACKER-RX SMALL; SA | |
| 5-2 | JC95-01795A запросить цену → | 3 JC61-04420A STACKER-RX LARGE; SA | |
| 5-3 | JC95-01795A запросить цену → | 3 JC61-04426A GUIDE-OPE; SA | |
| 5-4 | JC95-01795A запросить цену → | 3 L9633 0604-001415 PHOTO-INTERRUPTER;TR,DIP-4,BK SA | |
| 5-5 | JC95-01795A запросить цену → | 3 JC63-03896A COVER-MIDDLE; SNA | |
| 4 | Copyright© 1995-2012 SAMSUNG. All rights reserved. |

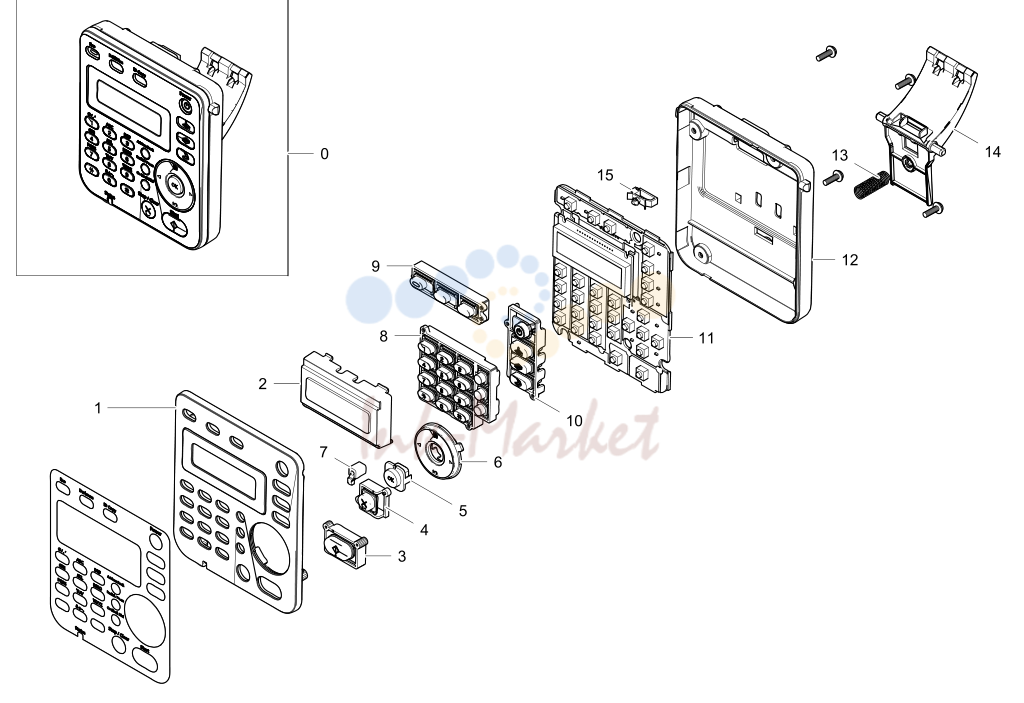

3. Exploded Views and Parts List
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 0 | SCX-4655FN/SEE 1 JC97-03970R OPE;SCX-4655FN,SEC,English SA | ||
| 1 | JC97-03970R запросить цену → | 2 JC63-03145Q COVER-OPE TOP; SNA | |
| 2 | JC97-03970R запросить цену → | 2 JC63-03147A COVER-LCD; SNA | |
| 3 | JC97-03970R запросить цену → | 2 JC64-00664A KEY-START; SNA | |
| 4 | JC97-03970R запросить цену → | 2 JC64-00667A KEY-STOP; SNA | |
| 5 | JC97-03970R запросить цену → | 2 JC64-00666A KEY-OK; SNA | |
| 6 | JC97-03970R запросить цену → | 2 JC64-00665A KEY-MENU; SNA | |
| 7 | JC97-03970R запросить цену → | 2 JC67-00540A LENS-STATUS;SCX-4729FD,PCLH SNA | |
| 8 | JC97-03970R запросить цену → | 2 JC64-00662A KEY-TEL; SNA | |
| 9 | JC97-03970R запросить цену → | 2 JC64-00676A KEY-ECO; SNA | |
| 10 | JC97-03970R запросить цену → | 2 JC64-00663A KEY-POWER; SNA | |
| 11 | JC97-03970R запросить цену → | 2 JC92-02404A PBA-OPE; SA | |
| 12 | JC97-03970R запросить цену → | 2 JC63-03146A COVER-OPE BOTTOM; SA | |
| 13 | JC97-03970R запросить цену → | 2 6107-001195 SPRING-CS; SNA | |
| 14 | JC97-03970R запросить цену → | 2 JC66-03038A LEVER-OPE; SA | |
| 15 | JC97-03970R запросить цену → | 2 L9053 6502-001130 CABLECLAMP;DACS-3N,16.67* SA | |
| 6 | Copyright© 1995-2012 SAMSUNG. All rights reserved. |

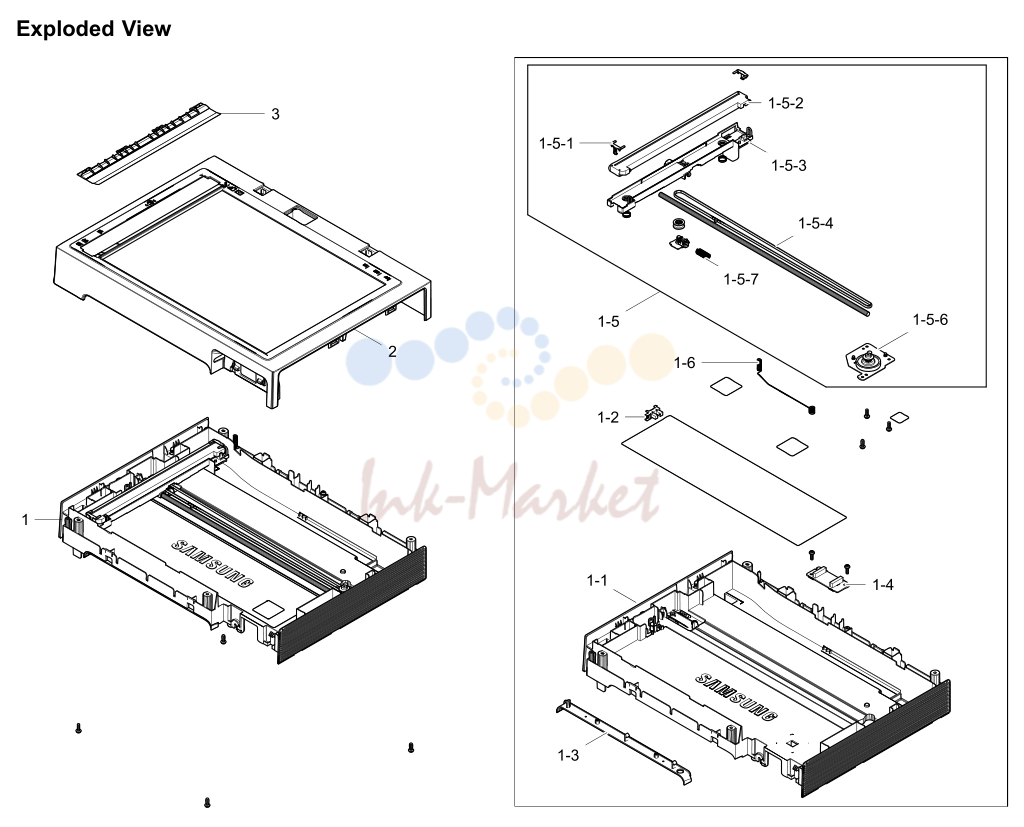

4. Exploded Views and Parts List
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | JC97-03964D запросить цену → | 3 JC97-03966F PLATEN-LOWER;SCX-4655F,SEC SA | |
| 1-1 | JC97-03966F запросить цену → | 4 JC63-03148A COVER-SCAN LOWER; SNA | |
| 1-2 | JC97-03966F запросить цену → | 4 L9633 0604-001415 PHOTO-INTERRUPTER;TR,DIP-4,BK SA | |
| 1-3 | JC97-03966F запросить цену → | 4 JC63-03157A COVER-DUMMY EXIT; SNA | |
| 1-4 | JC97-03966F запросить цену → | 4 JC92-02426A PBA-ADF; SA | |
| 1-5 | JC97-03966F запросить цену → | 4 JC97-03968A SCANNER-PLATEN FL; SNA | |
| 1-6 | JC97-03966F запросить цену → | 4 6107-002995 SPRING-ETC; SNA | |
| 2 | JC97-03964D запросить цену → | 3 JC97-03965D PLATEN-UPPER;SCX-4655F,SEC SA | |
| 3 | JC97-03964D запросить цену → | 3 JC97-04066A PLATEN-SHEET;SCX-4729FD,SEE SNA | |
| 8 | Copyright© 1995-2012 SAMSUNG. All rights reserved. |

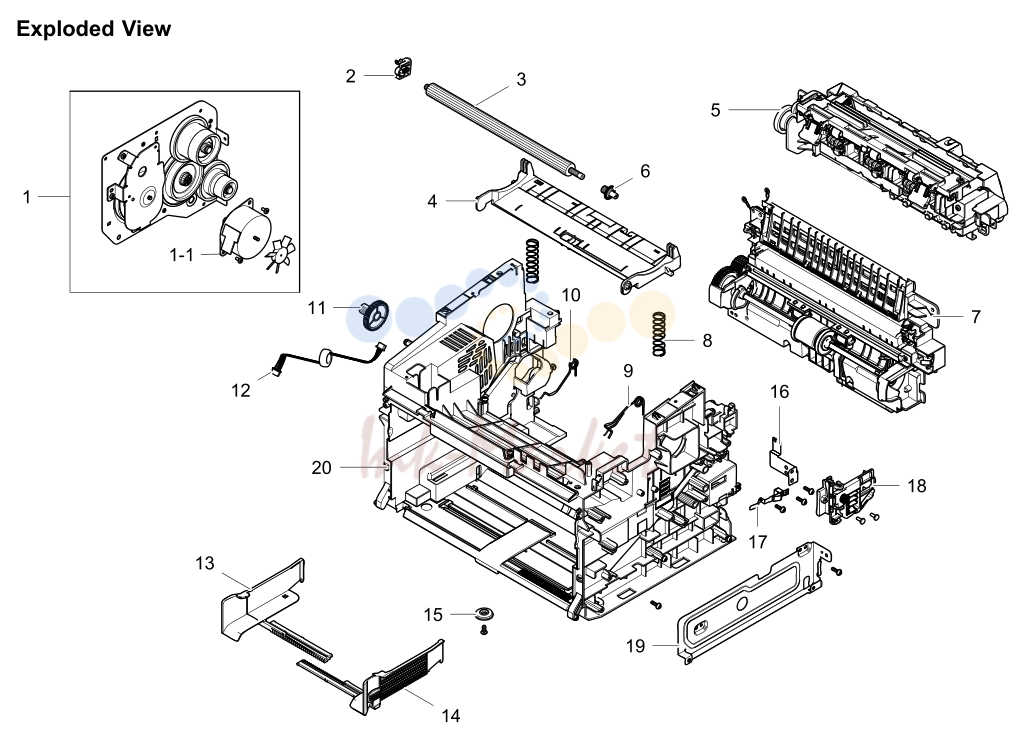

5. Exploded Views and Parts List
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | JC93-00778B запросить цену → | 2 O1114 JC96-04033A ELA UNIT-RX DRIVE; SA | |
| 1-1 | JC96-04033A запросить цену → | 3 O1016 JC31-00068A MOTOR STEP; SA | |
| 2 | JC93-00778B запросить цену → | 2 O1112 JC96-01730A ELA UNIT-HOLDER TR L; SA | |
| 3 | JC93-00778B запросить цену → | 2 F9016 JC66-01218A ROLLER-TRANSFER; SA | |
| 4 | JC93-00778B запросить цену → | 2 O1123 JC97-02670A MEA UNIT-KNOCK_UP; SA | |
| 5 | JC91-01140B ✓ в наличии | 3 JC91-01139B FUSER;SCX-4650,SEC,220V SNA | |
| 6 | JC93-00778B запросить цену → | 2 O1074 JC66-00813A GEAR-TRANSFER;ML-1610,POM SA | |
| 7 | JC93-00778B запросить цену → | 2 JC93-00779A FRAME-PATH;SCX-4650,SEC SNA | |
| 8 | JC93-00778B запросить цену → | 2 Z6162 6107-001297 SPRING-CS; SA | |
| 9 | JC93-00778B запросить цену → | 2 O1039 JC61-01259A SPRINGETC-TORSIONDEVE_R; SA | |
| 10 | JC93-00778B запросить цену → | 2 O1038 JC61-01258A SPRINGETC-TORSIONDEVE_L; SA | |
| 11 | JC93-00778B запросить цену → | 2 O1072 JC66-00808A GEAR-FEEDDR41; ML-1610,POM SA | |
| 12 | JC93-00778B запросить цену → | 2 JC39-01881A HARNESS-MOTOR; SA | |
| 13 | JC93-00778B запросить цену → | 2 JC70-00527C ADJUST-CASSETTE_L; SNA | |
| 14 | JC93-00778B запросить цену → | 2 JC70-00528C ADJUST-CASSETTE_R; SNA | |
| 15 | JC93-00778B запросить цену → | 2 C3690 JG66-40003A GEAR-PINION; SA | |
| 16 | JC93-00778B запросить цену → | 2 JC63-03908A GROUND-REAR-R; SNA | |
| 17 | JC93-00778B запросить цену → | 2 O1056 JC63-00622A GROUND-P-OPC; SA | |
| 18 | JC93-00778B запросить цену → | 2 JC93-00777A FRAME-HINGECRUM;SCX-4650,SEC SNA | |
| 19 | JC93-00778B запросить цену → | 2 JC63-03910A SHIELD-SMPS; SNA | |
| 20 | JC93-00778B запросить цену → | 2 JC61-05761A FRAME-BASE; SNA | |
| 10 | Copyright© 1995-2012 SAMSUNG. All rights reserved. | ||
| 1 | JC93-00779A запросить цену → | 3 O1121 JC97-02665A MEA UNIT-PICK UP GEAR; SA | |
| 2 | JC93-00779A запросить цену → | 3 O1081 JC66-01247A GEAR-FEED; SA | |
| 3 | JC93-00779A запросить цену → | 3 L9388 JC33-00028C SOLENOID-MP; SA | |
| 4 | JC93-00779A запросить цену → | 3 Z6253 6107-001296 SPRING-ES; SA | |
| 5 | JC93-00779A запросить цену → | 3 F8922 JC66-00529A ROLLER-M-IDLE FEED; SA | |
| 6 | JC93-00779A запросить цену → | 3 O1049 JC61-01718A HOLDER-IDLE ROLLER; SA | |
| 7 | JC93-00779A запросить цену → | 3 O1046 JC61-01715A PLATE-P_IDLE HOLDER; SA | |
| 8 | JC93-00779A запросить цену → | 3 JC61-05762A GUIDE-PAPER_PATH; SNA | |
| 9 | JC93-00779A запросить цену → | 3 D1171 JC70-10232A IPR-PLATESAW;ML-80,SUS304CSP SNA | |
| 10 | JC93-00779A запросить цену → | 3 O1083 JC66-01251A ROLLER-FEED; SA | |
| 11 | JC93-00779A запросить цену → | 3 JC39-01879A HARNESS-GND; SNA | |
| 12 | JC93-00779A запросить цену → | 3 Z6251 JC63-00623A GROUND-P-THV; SNA | |
| 13 | JC93-00779A запросить цену → | 3 F0119 JC72-00382B BUSH; ML-1710,POM(DERLIN SNA | |
| 14 | JC93-00779A запросить цену → | 3 G1432 JC61-70940A SPRING ETC-TR(12); SA | |
| 15 | JC93-00779A запросить цену → | 3 Z6250 JC63-01125A GROUND-P_SAW; SNA | |
| 16 | JC93-00779A запросить цену → | 3 L9495 JC66-02590A ACTUATOR-FEED; SA | |
| 17 | JC93-00779A запросить цену → | 3 JC66-03854A ACTUATOR-EMPTY; SA | |
| 18 | JC93-00779A запросить цену → | 3 L9546 JC92-02288A PBA-FEED SENSOR; SA | |
| 19 | JC93-00779A запросить цену → | 3 O1122 JC97-02669A MEA UNIT-HOLDER_PAD; SA | |
| 19-1 | JC97-02669A | 4 JC63-00290A SHEET-HOLDER PAD; SA | |
| 19-2 | JC97-02669A | 4 G1312 JC61-70911A SPRING ETC-EXIT ROLL FD; SA | |
| 19-3 | JC97-02669A | 4 O1043 JC61-01711A HOLDER-PAD; SA | |
| 20 | JC93-00779A запросить цену → | 3 JC97-03443A MEA UNIT-PICK_UP; SA | |
| 20-1 | JC97-03443A запросить цену → | 4 O1108 JC73-00239A RUBBER-PICK_UP; SA | |
| 20-2 | JC97-03443A запросить цену → | 4 O1047 JC61-01716A HOUSING-PICK UP A; SA | |
| 20-3 | JC97-03443A запросить цену → | 4 O1048 JC61-01717A HOUSING-PICK UP B; SA | |
| 20-4 | JC97-03443A запросить цену → | 4 O1044 JC61-01713A STOPPER-PICK_UP R; SA | |
| 20-5 | JC97-03443A запросить цену → | 4 F8944 JC66-01253A ROLLER-PICK_UP IDLE; SA | |
| 20-6 | JC97-03443A запросить цену → | 4 O1090 JC66-01258A CAM-PICK_UP; SA | |
| 12 | Copyright© 1995-2012 SAMSUNG. All rights reserved. | ||
| 0 | JC91-01140B ✓ в наличии | 3 JC91-01139B FUSER;SCX-4650,SEC,220V SNA | |
| 1 | JC91-01139B запросить цену → | 4 J3385 4713-001212 LAMP-HALOGEN; SA | |
| 2 | JC91-01139B запросить цену → | 4 JC61-05766A HOLDER-SHAFT EXIT; SNA | |
| 3 | JC91-01139B запросить цену → | 4 JC63-01129A COVER-LAMP_R; SNA | |
| 4 | JC91-01139B запросить цену → | 4 JC63-01130A COVER-LAMP_L; SNA | |
| 5 | JC91-01139B запросить цену → | 4 JC63-01195A COVER-FUSER_SAFETY; SNA | |
| 6 | JC91-01139B запросить цену → | 4 JC91-01135A FUSER-FRONT;SCX-4650,WORLD SNA | |
| 7 | JC91-01139B запросить цену → | 4 JC91-01134A FUSER-EXIT;SCX-4650,WORLD SNA | |
| 8 | JC91-01139B запросить цену → | 4 JC91-01133A FUSER-EXIT_DECURL; SNA | |
| 9 | JC91-01139B запросить цену → | 4 JC91-01136A FUSER-LOWER;SCX-4650,WORLD SNA | |
| 9-1 | JC91-01136A запросить цену → | 5 I5468 JC66-01254A GEAR-FUSER; SA | |
| 9-2 | JC91-01136A запросить цену → | 5 A7669 JC66-10901A BUSH-PRESSURE R; SA | |
| 9-3 | JC91-01136A запросить цену → | 5 L4436 JC66-01256A ROLLER-HEAT;ML-2571N,AL5052+ SA | |
| 9-4 | JC91-01136A запросить цену → | 5 F8964 JC66-00600A ROLLER-PRESSURE; SA | |
| 9-5 | JC91-01136A запросить цену → | 5 H1232 JC61-00888A BUSH-M-HRL_R2;SCX-4920N,PPS, SA | |
| 9-6 | JC91-01136A запросить цену → | 5 L7239 JC61-00056A SPRING ETC-PR(7300); SA | |
| 10 | JC91-01139B запросить цену → | 4 JC91-01132A FUSER-UPPER;SCX-4650,WORLD SNA | |
| 10-1 | JC91-01132A запросить цену → | 5 Z6237 JC66-00801A GEAR-EXIT_DR38/25;ML-1610,POM SNA | |
| 10-2 | JC91-01132A запросить цену → | 5 4712-001091 THERMOSTAT;AC125/250V,195+-5 SNA | |
| 10-3 | JC91-01132A запросить цену → | 5 JC61-01747A HOLDER-SPRING; SA | |
| 10-4 | JC91-01132A запросить цену → | 5 JC61-05765A GUIDE-CLAW; SNA | |
| 10-5 | JC91-01132A запросить цену → | 5 F8905 JC66-02010A ROLLER-IDLE; SNA | |
| 10-6 | JC91-01132A запросить цену → | 5 1404-001740 THERMISTOR-NTC ASSY; SNA | |
| 14 | Copyright© 1995-2012 SAMSUNG. All rights reserved. |
