Samsung SCX-4100 Phaser PE114e — каталог запчастей со схемами

Содержание

1. Exploded View & Parts List
2. Exploded View & Parts List
3. Exploded View & Parts List
4. Exploded View & Parts List
5. Exploded View & Parts List
6. Exploded View & Parts List
7. Exploded View & Parts List

1. Exploded View & Parts List

№	Артикул	Описание
1	JC97-01958A запросить цену →	MEAUNIT-COVER MIDDLE
2	JC97-01959A запросить цену →	MEAUNIT-COVER REAR
2-1	JC63-00475A запросить цену →	COVER-M_REAR
2-2	JC63-00476A запросить цену →	COVER-M_REAR DOOR
3	JC63-00472A запросить цену →	COVER-M_SIDE_L
4	JC63-00471A запросить цену →	COVER-M_SIDE_R
5	JC97-01960A запросить цену →	MEAUNIT-COVER FRONT
5-1	JC63-00477A запросить цену →	COVER-M_FRONT
5-2	JC70-00481A запросить цену →	ADJUST-M_MANUAL_L
5-3	JC70-00482A запросить цену →	ADJUST-M_MANUAL_R
5-4	JC70-00304A запросить цену →	ADJUSTRACK-M_MANUAL
5-5	JC66-00387A запросить цену →	GEAR-RACK PINION
5-6	JC68-01085J запросить цену →	LABEL(P)-EXTRACT(DEVE)
6	JC97-01914A запросить цену →	MEAUNIT-CASSETTE_MB
7	JC59-00018C запросить цену →	UNIT-HUMMING_VE LSU
8		MEAETC-TR not assign 1 O
8-1	JC66-00725A запросить цену →	ROLLER-TRANSFER
8-2	JC66-00395A запросить цену →	GEAR-TRANSFER
8-3	JC72-00851A запросить цену →	PPR-SPACER-TR
9	JC96-03138A запросить цену →	ELA-UNIT-DRIVE
10	JC96-03050A запросить цену →	ELA-UNIT-COVER PLATEN
11	JC39-00242A ✓ в наличии	CBF JARMESS-LSU
12	3103-001085 запросить цену →	FAN-DC
13	JC92-01594A запросить цену →	PBAMAIN-CONTROLLER
14	JC97-01792A запросить цену →	MEAUNIT-SHIELD ENGINE
15	JC61-00601A запросить цену →	BRACLET-P-INLET
16	JC44-00072A запросить цену →	SMPS-V1, 110V
17	JC39-00240A запросить цену →	CBF HARNESS-ENGINE

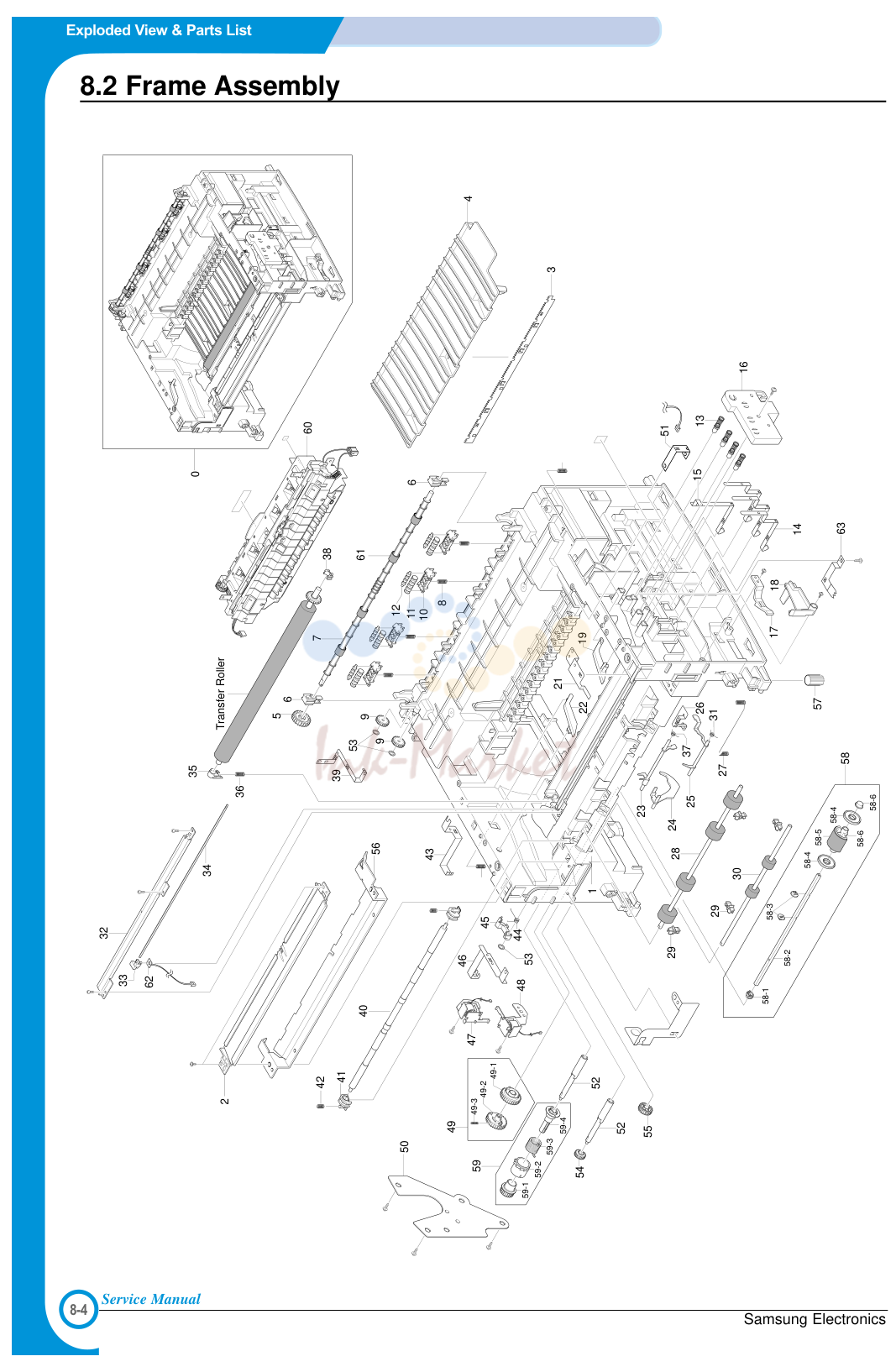

2. Exploded View & Parts List

№	Артикул	Описание
0	JC96-03137A запросить цену →	ELAUNIT-FRAME LOWER, 110V
1	JC61-00579A запросить цену →	FRAME-M-BASE
2	JC61-00943A запросить цену →	GUIDE-P-PAPER
3	JC61-00604A запросить цену →	PLATE-P-SAW
4	JC61-00933A запросить цену →	GUIDE-M-TR RIB
5	JC66-00038A запросить цену →	GEAR-EXITF/DOWN
6	JC61-00829A запросить цену →	HOLDER BEARING EXITF/DOWN
7	JC66-00378A запросить цену →	ROLLER-EXITF/DOWN
8	6107-001163 ✓ в наличии	SPRING-CS
10	JC61-00582A запросить цену →	HOLDER-M-EXITF/DOWN
11	JC72-41081B запросить цену →	PMO-ROLLER_EXIT,MAIN
12	JC72-41082B запросить цену →	PMO-ROLLER_EXIT,FR
13	JC75-00049A запросить цену →	MEC-TERMINAL
14	JC70-00312A запросить цену →	IPR-P-TERMINALCON
15	JC70-00313A запросить цену →	IPR-P-TERMINALCR
16	JC61-00592A запросить цену →	HOUSING-TERMINAL
17	JC72-00983A ✓ в наличии	PMO-LOCKER CST
18	JC72-00974A запросить цену →	PMO-ACTUATOR CVR OPEN
19	JC72-00985A ✓ в наличии	PMO-PLATE GUIDE DEVE_R
20	JC61-70932A запросить цену →	SPRING ETC-GUIDE DEVE
21	JC70-00458A запросить цену →	IPR-P-GROUND_GUIDE PAPER
22	JC72-00984A ✓ в наличии	PMO-PLATE GUIDE DEVE_L
23	JC72-00976A запросить цену →	PMO-ACTUATOR FEED
24	JC72-00975A ✓ в наличии	PMO-ACTUATOR EMPTY
25	JC72-00977A запросить цену →	PMO-ACTUATOR MANUAL
26	JC70-00309A запросить цену →	IPR-P-GROUND_EARTH TR
27	6107-001162 запросить цену →	SPRING-ETC
28	JC66-00526A ✓ в наличии	ROLLER-FEED ROLLER
29	JC72-00382B запросить цену →	PMO-BUSHING FEED
30	JC66-00598A запросить цену →	ROLLER-FEED
31	6107-001165 запросить цену →	SPRING-TS
32	JC70-00307A запросить цену →	IPR-P-EARTH TRANSFER
33	JC61-00583A запросить цену →	HOLDER-PTL
34	JC67-00027A запросить цену →	LENS-PTL
35	JC61-00588A ✓ в наличии	BUSH-M-TR L
36	JC61-00047A запросить цену →	SPRING ETC-TR LHAWK
37	6107-001165 запросить цену →	SPRING-TS
38	JC72-00102A ✓ в наличии	PMO-BUSHING_TR(L)
39	JC70-00310A запросить цену →	IPR-P-GROUND_FUSER
40	JC66-00527A ✓ в наличии	SHAFT-FEED IDLE
41	JC61-00585A запросить цену →	BUSH-M-FEED IDLE
42	JC61-70958A запросить цену →	SPRING ETC-TR
44	6107-001170 запросить цену →	SPRING-TS
45	JC66-00377A запросить цену →	CAM-M-PICK_UP
46	JC70-00308A запросить цену →	IPR-P-GROUND_DRIVE
47	JC33-00009A ✓ в наличии	SOLENOID-HB (PICK-UP)
48	JC33-00010A запросить цену →	SOLENOID-HB (MANUAL)
49	JC81-01692A ✓ в наличии	AS-GEAR PICK_UP
49-1	JC72-00980A запросить цену →	PMO-GEAR PICK_UPB
49-2	JC72-00979A запросить цену →	PMO-GEAR PICK_UPA
49-3	6107-001167 запросить цену →	SPRING-CS
50	JC61-00602A запросить цену →	BRACKET-P-FEED
51	JC70-00311A запросить цену →	IPR-P-GROUND_TR
52	JC66-00398A ✓ в наличии	SHAFT-FEED
53	6044-000001 запросить цену →	RING-CS
54	JC66-00394A запросить цену →	GEAR-FEED
55	JC66-00396A запросить цену →	GEAR-IDLE
56	JC61-00718A запросить цену →	GUIDE-P-PAPER
57	JC61-00836A запросить цену →	FOOT-FRONT
58	JC81-01693A запросить цену →	AS-PICK UP
58-1	JC61-00586A запросить цену →	BUSH-M-PICK_UPL
58-2	JC66-00399A запросить цену →	SHAFT-P-PICK_UP
58-3	JC61-00593A запросить цену →	STOPPER-PICK_UP
58-4	JC72-00982A запросить цену →	PMO-IDLE PICK_UP
58-5	JC72-01231A ✓ в наличии	SPONGE-ROLLER PICK_UP
58-6	JC61-00587A запросить цену →	BUSH-M-PICK_UPR
58-7	JC61-00591A ✓ в наличии	HOUSING-M-PICK_UP
59	JC97-01788A ✓ в наличии	MEAUNIT-CLUTCH
59-1	JC66-00393A ✓ в наличии	GEAR-FEED
59-2	JC72-00978A запросить цену →	PMO-COLLAR_SPRING
59-3	6107-001171 запросить цену →	SPRING-TS
59-4	JC72-00981A запросить цену →	PMO-HUB CLUTCH
61	JC73-40915A запросить цену →	RMO-RUBBER EXIT
62	JC92-01620B запросить цену →	PBAMAIN-PTL
63	JC63-00465A запросить цену →	IPR-GROUND_SAW

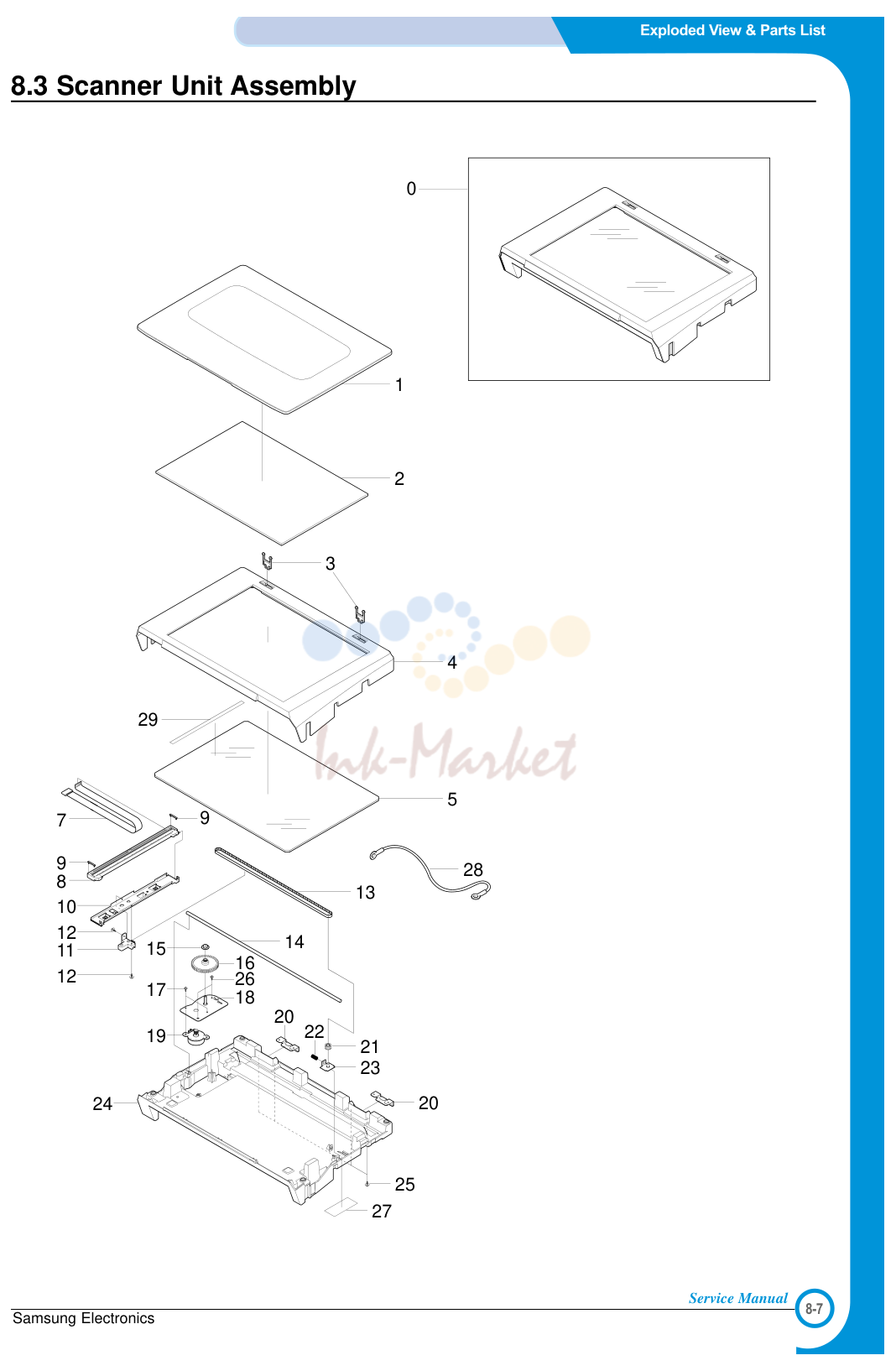

3. Exploded View & Parts List

№	Артикул	Описание
0	JC96-03136A запросить цену →	UNITSCAN
1	JC63-00454A запросить цену →	COVER-M-PLATEN
2	JC63-00209A запросить цену →	SHEET-WHITE SPONGE
3	JC61-00929A ✓ в наличии	HINGE PIVOT
4	JC63-00452A запросить цену →	COVER-M-SCAN UPPER
5	JC01-00002A запросить цену →	GLASS SCAN
7	JC39-00358A запросить цену →	CBF SIGNAL-CIS FFC
8	0609-001214 запросить цену →	CIS MODULE
9	JC66-00714A запросить цену →	SLIDER CIS
10	JC70-00480A запросить цену →	IPR CARRIAGE-CIS
11	JC61-00930A запросить цену →	HOLDER CIS
12	6003-001064 запросить цену →	SCREW-TAPTITE
13	JB66-00007A запросить цену →	BELT-SCANNER
14	JC66-00718A запросить цену →	IPR-SHAFTCIS
15	JC67-00069A запросить цену →	CAPPULLEY
16	JC66-00721A запросить цену →	GEAR-M-PULLEY
17	6003-000269 запросить цену →	SCREW-TAPTITE
18	JC61-00952A запросить цену →	BRACKETSCAN MOTOR
19	JC31-00035A запросить цену →	MOTOR STEP-SCAN
20	JC61-00941A запросить цену →	BRACKETSCAN L
21	JC66-00713A запросить цену →	PULLEYIDLE
22	6107-001194 запросить цену →	SPRING ETC-BELT
23	JC61-00931A запросить цену →	BRACKETPULLEY
24	JC63-00453A запросить цену →	COVER-M-SCAN LOWER
25	6003-000269 запросить цену →	SCREW-TAPTITE
26	6003-000196 запросить цену →	SCREW-TAPTITE
27	JC63-00459A запросить цену →	SHEETSCAN LOWER
28	JB39-40532A запросить цену →	CBF HARNESS-OPE
29	JB68-00644A запросить цену →	LABEL(P)-SHADING

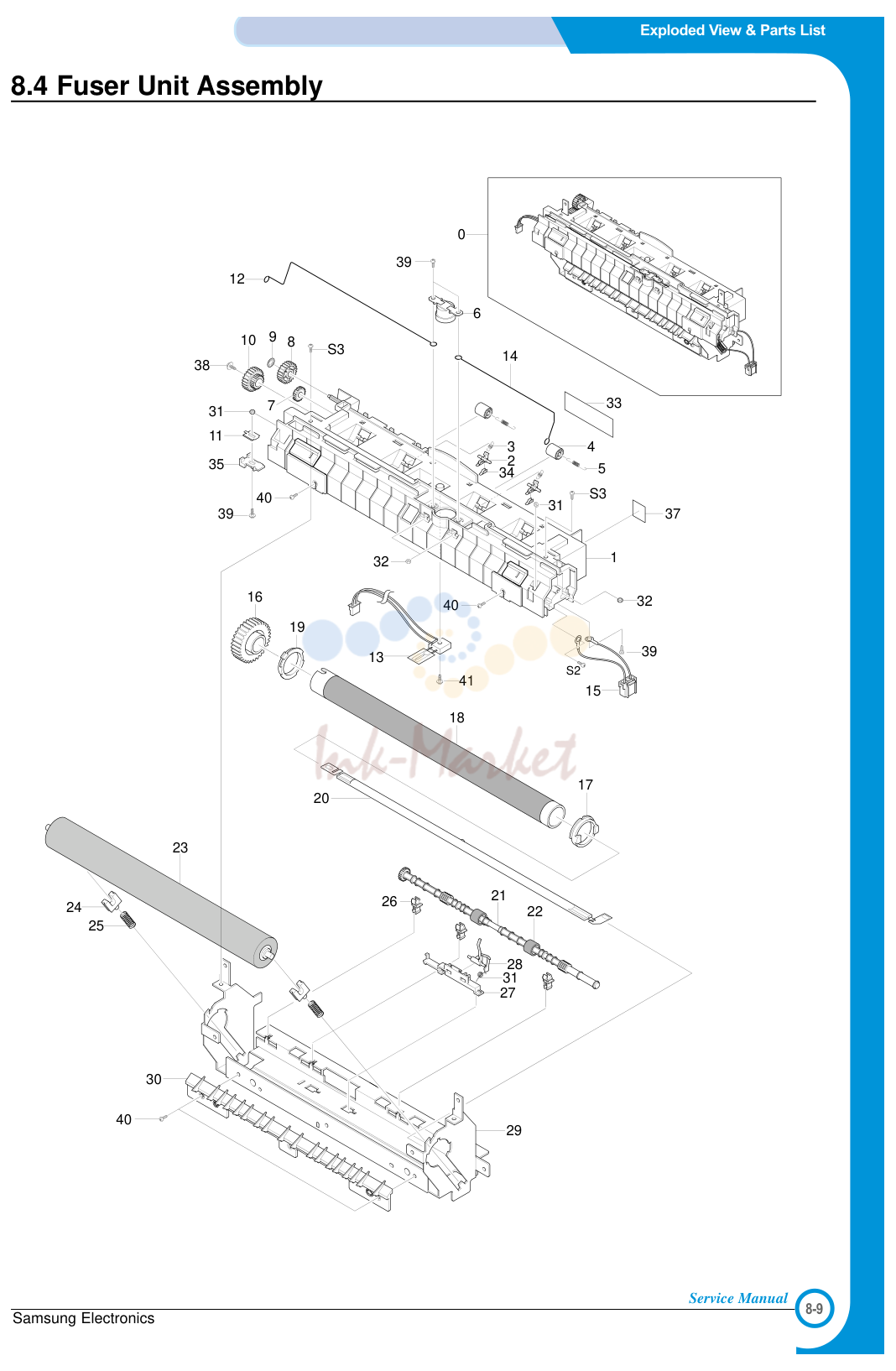

4. Exploded View & Parts List

№	Артикул	Описание
1	JC63-00478A запросить цену →	COVER-M-FUSER
2	JC61-00584A запросить цену →	HOLDER-M-PLATE CLAW
3	JC61-00064A запросить цену →	SPRING ETC-CLAW
4	JC72-40361A запросить цену →	PMO-ROLLER EXIT
5	JC61-70976A ✓ в наличии	SPRING ETC-FUSER EXIT
8	JC66-00396A запросить цену →	GEAR-IDLE
9	6044-000001 запросить цену →	RING-CS
10	JC66-00397A запросить цену →	GEAR-RDCN 25/15
12	JC70-00450A запросить цену →	ELECTRODE-WIRE_L
13	1404-001298 ✓ в наличии	THERMISTOR-NTC
14	JC70-00449A запросить цену →	ELECTRODE-WIRE_R
15	JC39-00239A запросить цену →	CBF HARNESS-FUSER 110V
16	JC66-00037C запросить цену →	GEAR-FUSER
17	JC61-00948A запросить цену →	BUSH-M-HR L
18	JC71-00012B запросить цену →	ROLLER-HEAT
19	JC61-00947A запросить цену →	BUSH-M-HR R
21	JC66-00380A ✓ в наличии	ROLLER-M-EXITF/UP
22	JC73-00017A запросить цену →	RUBBER EXIT
23	JC66-00731A запросить цену →	ROLLER-PRESSURE
24	JC66-10901A ✓ в наличии	BEARING-PRESSURE/R
25	JC61-00453A запросить цену →	SPRING-ETC-BEARING PR
26	JC72-00382A запросить цену →	PMO-BUSHING TX
27	JC61-00581A запросить цену →	HOLDER-ACTUATOR
28	JC72-00987A запросить цену →	PMO-ACTUATOR_EXIT
29	JC61-00946A запросить цену →	FRAME_FUSER
30	JC61-00595A запросить цену →	GUIDE-M-INPUT
31	6107-001165 запросить цену →	SPRING-TS
32	6021-000222 запросить цену →	NUT-HEXAGON
33	JC68-30928D запросить цену →	LABEL(P)-CAUTION, HOT_FUSER
34	JC61-00605A запросить цену →	PLATE-P-CLAW
35	JC63-00521A запросить цену →	COVER-LAMP_L
36	6031-001051 запросить цену →	WASHER-PLAIN
37	JC68-00407A запросить цену →	LABEL(R)-HV FUSER
38	6006-001078 запросить цену →	SCREW-TAPTITE
39	6006-001193 запросить цену →	SCREW-MACHINE
40	6603-000269 запросить цену →	SCREW-TAPTITE
41	6003-000196 запросить цену →	SCREW-TAPTITE

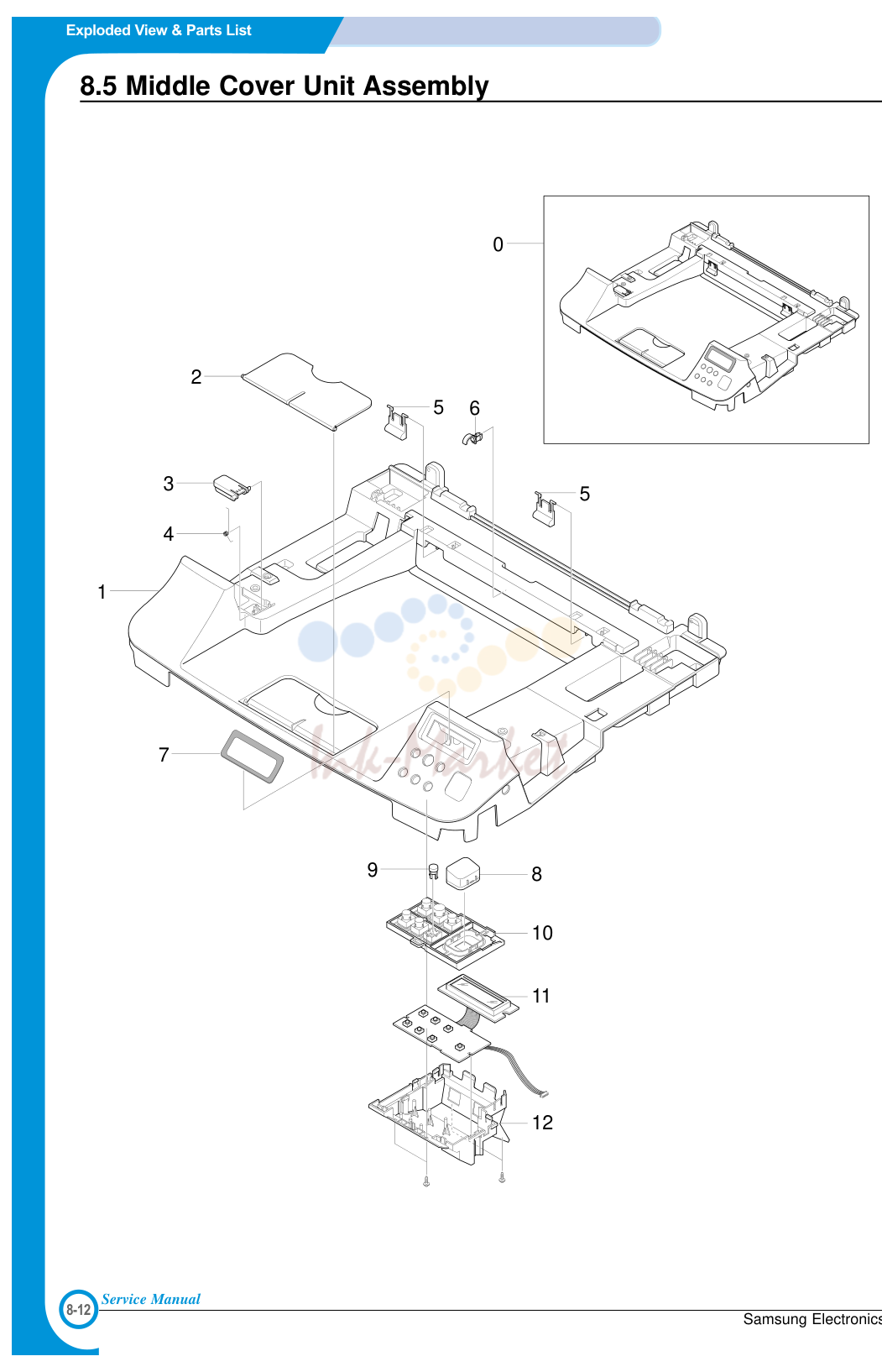

5. Exploded View & Parts List

№	Артикул	Описание
0	JC97-01958A запросить цену →	MEAUNIT-COVER MIDDLE
1	JC63-00473A запросить цену →	COVER-M_MIDDLE
2	JC72-01340A запросить цену →	PMO-STACKER
3	JC61-00949A запросить цену →	STOPPER-M-LEVER
4	JC61-00026A запросить цену →	SPRING ETC-TS-CHARGE APOLLO
5	JC72-01343A запросить цену →	PMO-SUB_M_STACKER
6	JC72-00387A запросить цену →	PMO-BUSHING_F/DOWN
7	JC64-00153A запросить цену →	WINDOW-M LCD
8	JC64-00151A запросить цену →	KEY-M_START
9	JC64-00150A запросить цену →	KEY-M_STOP
10	JC64-00152A запросить цену →	KEY-M_MENU
11	JC92-01586A запросить цену →	PBASUB-PANEL
12	JC63-00474A запросить цену →	COVER-M-PANEL

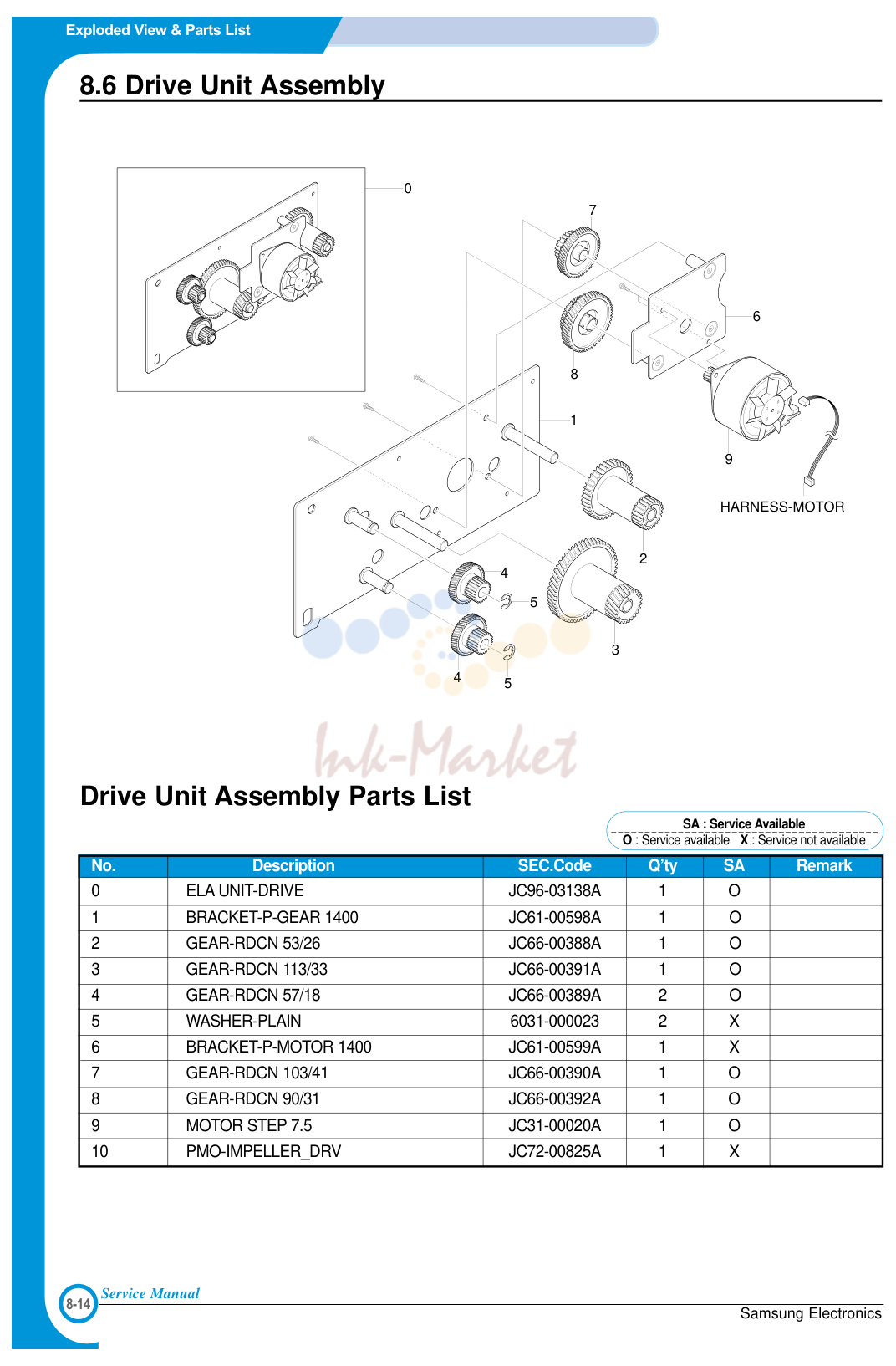

6. Exploded View & Parts List

№	Артикул	Описание
0	JC96-03138A запросить цену →	ELAUNIT-DRIVE
1	JC61-00598A запросить цену →	BRACKET-P-GEAR 1400
2	JC66-00388A запросить цену →	GEAR-RDCN 53/26
3	JC66-00391A запросить цену →	GEAR-RDCN113/33
4	JC66-00389A запросить цену →	GEAR-RDCN 57/18
5	6031-000023 запросить цену →	WASHER-PLAIN
6	JC61-00599A запросить цену →	BRACKET-P-MOTOR 1400
7	JC66-00390A запросить цену →	GEAR-RDCN 103/41
8	JC66-00392A запросить цену →	GEAR-RDCN 90/31
9	JC31-00020A запросить цену →	MOTOR STEP7.5
10	JC72-00825A запросить цену →	PMO-IMPELLER_DRV

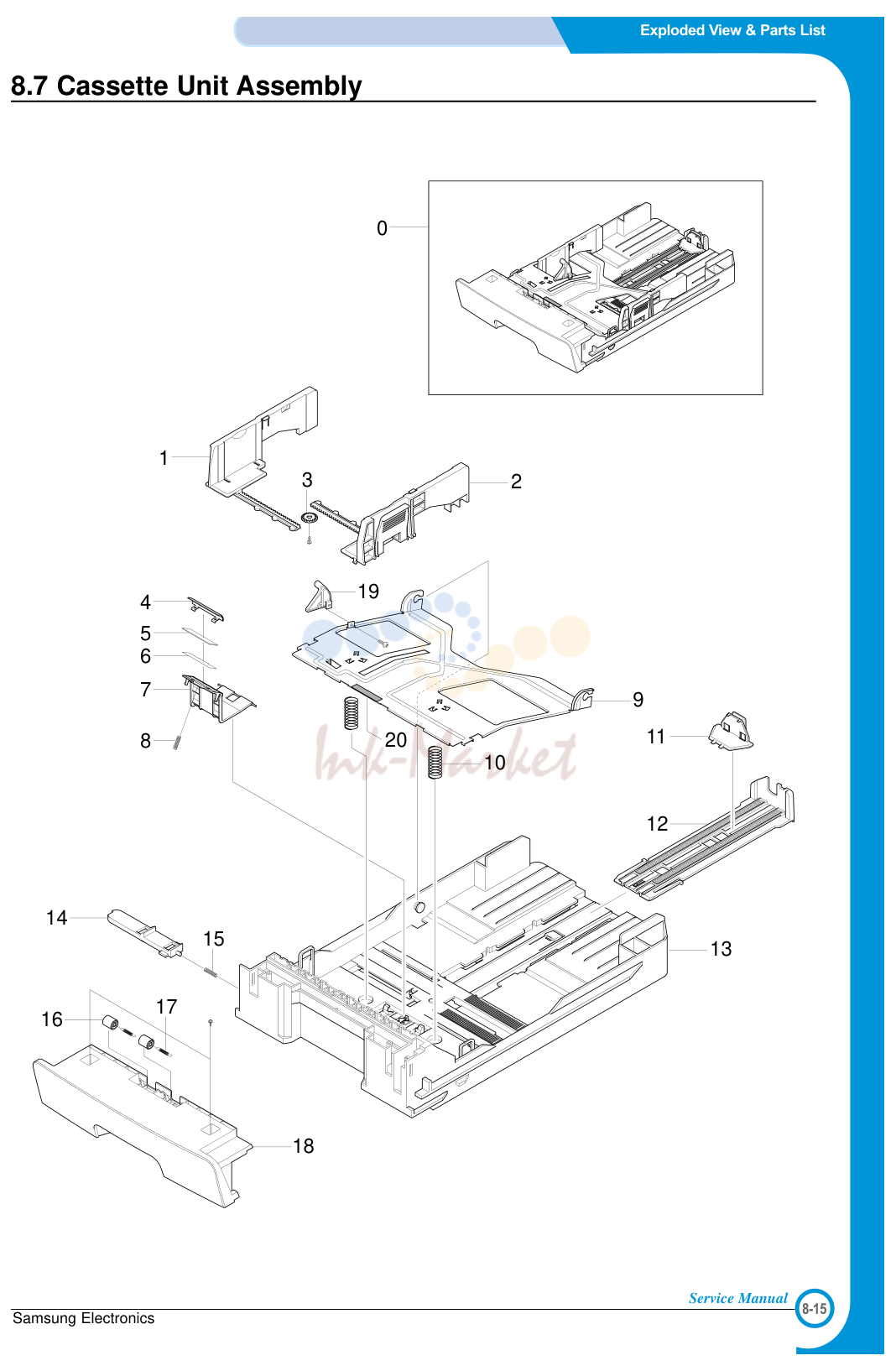

7. Exploded View & Parts List

№	Артикул	Описание
0	JC97-01914A запросить цену →	MEAUNIT-CASSETTE_MB
1	JC70-00300A запросить цену →	ADJUST-M-CASSETTE_L
2	JC70-00301A запросить цену →	ADJUST-M-CASSETTE_R
33		GGEEAARR--PPIINNIIOONN JJGG6666--4400000033AA 11 O
4	JC70-00314A ✓ в наличии	IPR-PLATEPAD
5	JC73-00140A ✓ в наличии	RPR-FRICTIONPAD
6	JC63-00290A ✓ в наличии	SHEET-HOLDERPAD
7	JC61-00580A запросить цену →	HOLDER-M-PAD
8	JG61-70531A запросить цену →	SPRING ETC-LOCKER,PLATE
9	JC61-00603A запросить цену →	PLATE-P-KNOCK_UP
10	6107-001166 запросить цену →	SPRING-CS
11	JC72-00971A запросить цену →	PMO-EXTENSION SMALL
12	JC61-00918B запросить цену →	GUIDE-M-EXTENSION L2
13	JC61-00876A запросить цену →	FRAME-M_CASSETTE
14	JC72-00972A запросить цену →	PMO-PLATE_LOCKER
15	JC61-70911A запросить цену →	SPRING ETC-EXITROLLFD
16	JC66-00529A запросить цену →	ROLLER-M-IDLE FEED
17	6107-001047 запросить цену →	SPRING-ES
18	JC61-00944A запросить цену →	GUIDE-M_CASSETTE
19	JC66-00719A запросить цену →	CAM-M-KNOCK_UP
20	JC73-00141A ✓ в наличии	RPR-PAD CASSETTE
