Samsung SCX-3200 3205-3205W series — каталог запчастей со схемами

Содержание

• 1. Print / Copy Speed 4. Memory 6. Toner cartridge
• 2. golataC
• 3. golataC
• 4. golataC
• 5. golataC
• 6. golataC
• 7. golataC
• 8. golataC
• 9. golataC
• 10. golataC

1. Print / Copy Speed 4. Memory 6. Toner cartridge

№	Артикул	Альт. артикул	Описание
0	SCX-3200 запросить цену →		series SET 1 SNA 3 JC95-01230A~B COVER 1 SNA Refer to 1. COVER.
1			JC93-00262A~C FRAME 1 SNA Refer to 3. FRAME 4 JC97-03821A~P SCANNER 1 SNA Refer to 2. SCANNER
2			JC92-02317A~E PBA-MAIN 1 SA SCX-3200/3205 5 JC63-02798A SHIELD-CONTROLLER 1 SNA
6	JC61-02549A запросить цену →		HOLDER-LINK 1 SA
7	JC39-01419A запросить цену →		FLAT CABLE 1 SA
2			JC92-02318A~E PBA-MAIN-WIRELESS 1 SA SCX-3205W

2. golataC

№	Артикул	Альт. артикул	Описание

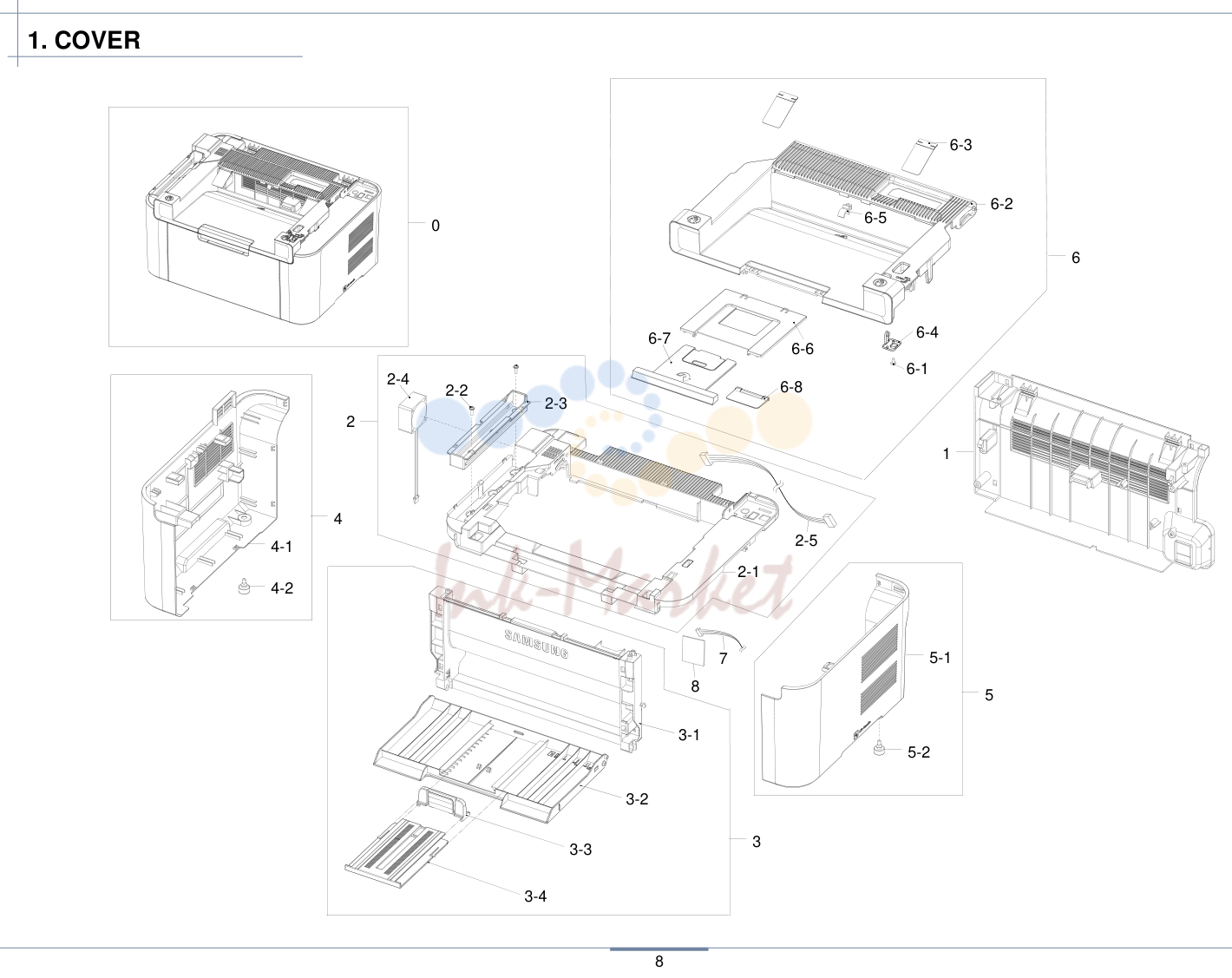

0	JC95-01230A запросить цену →		COVER 1 SNA SCX-3200/3205 5 JC95-01235A COVER-RIGHT 1 SA SCX-3200/3205
0	JC95-01230B запросить цену →		COVER 1 SNA SCX-3205W 5 JC95-01235B COVER-RIGHT 1 SA SCX-3205W
1	JC63-02784A запросить цену →		COVER-REAR 1 SA 5-1 JC63-02787A COVER-RIGHT 1 SA SCX-3200/3205
2	JC95-01231A запросить цену →		COVER-MIDDLE 1 SA 5-1 JC63-02787B COVER-RIGHT 1 SA SCX-3205W
2-1	JC63-02783A запросить цену →		COVER-MIDDLE 1 SNA 5-2 JC61-40001A FOOT-ML80 1 SA
2-2	6003-000196 запросить цену →		SCREW-TAPTYPE 2 SA 6 JC95-01251A COVER-OPEN 1 SA
2-3	JC61-04002A запросить цену →		HOLDER-LINK-RAIL 1 SA 6-1 6003-000261 SCREW-TAPTYPE 1 SNA
2-4	JC31-00085A запросить цену →		FAN-DC 1 SA 6-2 JC63-02790A COVER-OPEN 1 SNA
2-5	JC39-01415A запросить цену →		HARNESS FAN 1 SA 6-3 JC63-02629A SHEET-STACKING 2 SA
3	JC95-01232A запросить цену →		COVER-FRONT 1 SA 6-4 JC72-41398B PMO-LOCKER_MP 1 SNA
3-1	JC63-02785A запросить цену →		COVER-INNER 1 SNA 6-5 JC61-03973A HOLDER-SHAFT 1 SA
3-2	JC63-02781A запросить цену →		COVER-CASSETTE 1 SA 6-6 JC61-03997A STACKER-LARGE 1 SNA
3-3	JC63-02624A запросить цену →		TRAY-EXTENSION S 1 SNA 6-7 JC61-03996A STACKER-SMALL 1 SNA
3-4	JC63-02623A запросить цену →		TRAY-EXTENSION L 1 SNA 6-8 JC61-04015A STACKER-SECOND_SMALL 1 SNA
4	JC95-01234A запросить цену →		COVER-LEFT 1 SA 7 JC39-01414A HARNESS WLAN 1 SA SCX-3205W
4-1	JC63-02786A запросить цену →		COVER-LEFT 1 SA
8	JC92-02308A запросить цену →		PBA-WNPC 1 SA SCX-3205W

3. golataC

№	Артикул	Альт. артикул	Описание

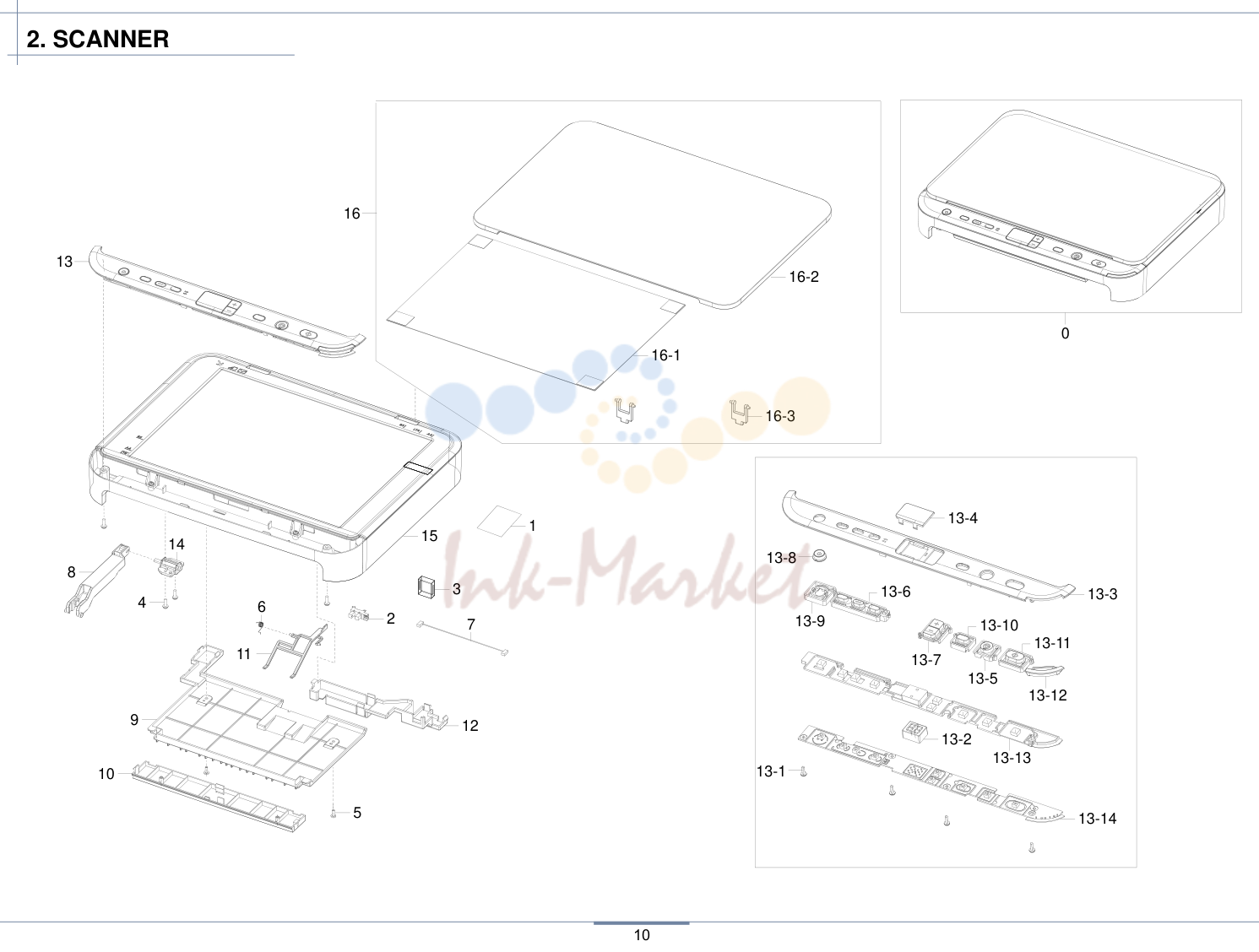

0			JC97-03821A~P SCANNER 1 SA A : ENGLISH, SCX-3200 A : ENGLISH, SCX-3200
13			JC97-03813A~P OPE 1 SA

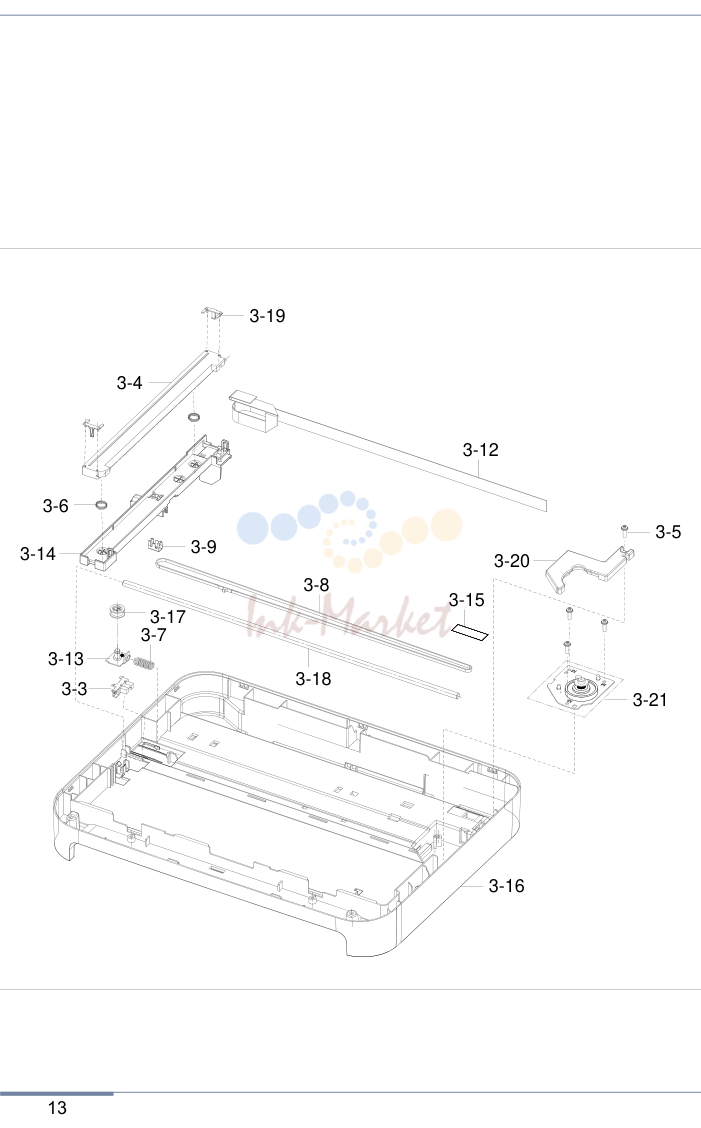

1	0203-005745 запросить цену →		TAPE ACETATE 0.04 SNA 13-1 6003-000196 SCREW-TAPTYPE 4 SA
2	0604-001415 ✓ в наличии		PHOTO-INTERRUPTER 1 SA 13-2 JC61-03999A HOLDER-LED_MAIN 1 SNA
3	3301-001741 запросить цену →		CORE-FERRITE 1 SNA 13-3 JC63-02794A~P COVER-OPE 1 SA A : ENGLISH, SCX-3200
4	6003-000196 запросить цену →		SCREW-TAPTYPE 1 SA
5	6003-000282 запросить цену →		SCREW-TAPTYPE 1 SNA
6	JB61-00076A запросить цену →		SPRING ETC-TORSION 1 SA E : TURKISH, SCX-3200
7	JC39-01413A запросить цену →		HARNESS-BINFULL 1 SA
8	JC61-04001A запросить цену →		HOLDER-LINK_HINGE 1 SA J : ENGLISH, SCX-3205W
9	JC63-02782A запросить цену →		COVER-SCAN-DUMMY 1 SA K : SPANISH, SCX-3205W
10	JC63-02792A запросить цену →		COVER-DECO_SCAN 1 SA
11	JC66-02734A запросить цену →		ACTUATOR-BIN_FULL 1 SA N : RUSSIAN, SCX-3205
12	JC67-00479A запросить цену →		CAP-SENSOR 1 SA P : KOREAN, SCX-3205
13-4	JC63-02797A запросить цену →		COVER-LED 1 SNA
13-5	JC64-00586A запросить цену →		KEY-STOP 1 SNA
13-6			JC64-00587A~B KEY-EXTRA 1 SA A : SCX-3200
13-7	JC64-00588A запросить цену →		KEY-UP_DOWN 1 SNA
13-8			JC64-00589A~B KEY-POWER 1 SA A : SCX-3200
13-9	JC64-00590A запросить цену →		KEY-POWER_HOLDER 1 SNA 16 JC97-03817A~G PLATEN-COVER 1 SA A : SCX-3200
13-10			JC64-00591A~C KEY-PRINT_SCREEN 1 SA A : SCX-3200
13-11	JC64-00592A запросить цену →		KEY-START 1 SNA
13-12	JC67-00481A запросить цену →		LENS-STATUS 1 SNA G : SCX-3205K
13-13	JC73-00334A запросить цену →		RUBBER-OPE 1 SNA 16-1 JB63-00482A SHEET-WHITE 1 SA
13-14			JC92-02319A~B PBA-OPE 1 SA A : SCX-3200,SCX-3205 16-2 JC63-02791A~G COVER-PLATEN 1 SA A : SCX-3200
14	JC97-03207A ✓ в наличии		MEA HOU-LINK 1 SNA
15			JC97-03816A~B PLATEN 1 SA Refer to 2A. PLATEN E : SCX-3205WK
16-3	JC61-00929B запросить цену →		HINGE-PIVOT 2 SNA

4. golataC

№	Артикул	Альт. артикул	Описание
0			JC97-03816A~B PLATEN 1 SA A : CREMAGRAY 3-10 JC39-01059A HARNESS-PAPER_SIZE 1 SA
3-11	JC39-01412A запросить цену →		HARNESS-OPE 1 SA
1	6003-000196 запросить цену →		SCREW-TAPTYPE 1 SA
3-12	JC39-01420A запросить цену →		FLAT CABLE 1 SNA
2			JC97-03818A~B PLATEN-UPPER 1 SA A : CREMAGRAY
3-13	JC61-00931A запросить цену →		BRACKET-P-PULLEY 1 SNA
3-14	JC61-02506A запросить цену →		BRACKET-CIS 1 SNA
3	JC97-03819A запросить цену →		PLATEN-LOWER 1 SA
3-15	JC63-02633A запросить цену →		SHEET-BRACKET HINGE 1 SA
3-3	0604-001415 ✓ в наличии		PHOTO-INTERRUPTER 1 SA
3-16	JC63-02788A запросить цену →		COVER-SCAN_LOWER 1 SNA
3-4	0609-001396 запросить цену →		CONTACT IMAGE SENSOR 1 SA
3-17	JC66-00713A запросить цену →		PULLEY-M_IDLE 1 SNA
3-5	6003-000196 запросить цену →		SCREW-TAPTYPE 4 SA
3-18	JC66-01448A запросить цену →		SHAFT-CIS 1 SA
3-6	6107-001137 запросить цену →		SPRING-CS 2 SA
3-19	JC66-01580A запросить цену →		SLIDER-CIS 1 SA
3-7	6107-001194 запросить цену →		SPRING-CS 1 SA
3-20	JC67-00485A запросить цену →		CAP-SCAN_MOTOR 1 SNA
3-8	6602-001637 запросить цену →		BELT-TIMING GEAR 1 SA
3-21	JC93-00263A запросить цену →		DRIVE PLATEN 1 SA
3-9	JB61-00232A запросить цену →		CLIP-P-BELT 1 SA

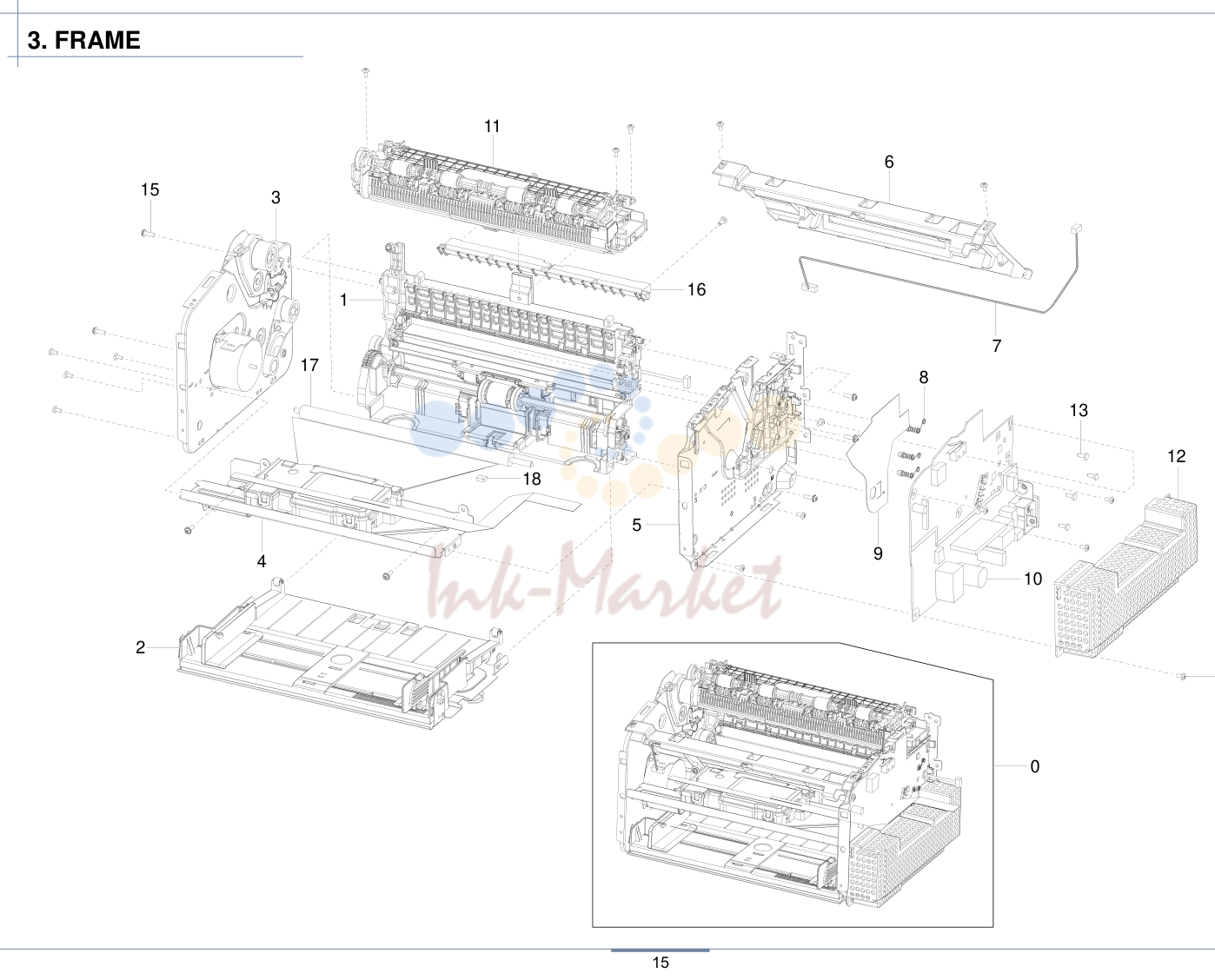

5. golataC

№	Артикул	Альт. артикул	Описание
0			JC93-00262A~C FRAME 1 SNA A:220V,UK 9 JC63-02758A SHEET-INSULATOR 1 SA
10	JC44-00194A запросить цену →		SMPS/HVPS-V1 1 SA 110V
10	JC44-00195A ✓ в наличии		SMPS/HVPS-V2 1 SA 220V
1	JC93-00214B запросить цену →		FRAME-PAPER PATH 1 SA Refer to 3B
11			JC91-00991A~C FUSER 1 SA Refer to 3A
2	JC93-00221B запросить цену →		FRAME MAIN-BOTTOM 1 SNA Refer to 3E
13	6003-000282 запросить цену →		SCREW-TAPTYPE 5 SNA
3	JC93-00218A запросить цену →		FRAME MAIN-LEFT 1 SA Refer to 3C
14	6003-000269 запросить цену →		SCREW-TAPTYPE 16 SA
4	JC93-00220A запросить цену →		FRAME MAIN-MIDDLE 1 SA Refer to 3D
15	6003-000196 запросить цену →		SCREW-TAPTYPE 8 SA
5	JC93-00219A запросить цену →		FRAME MAIN-RIGHT 1 SA Refer to 3D
16	JC61-03775A запросить цену →		GUIDE-INPUT 1 SA
6	JC63-02608A запросить цену →		COVER-LSU 1 SA
17	JC66-02709A ✓ в наличии		ROLLER-TRANSFER 1 SA
7	JC39-01354A запросить цену →		HARNESS-MOTOR 1 SNA
18	JC72-01444A запросить цену →		SPONGE-GUIDE CHANGE 1 SNA
8	JC93-00217A запросить цену →		FRAME-TERMINAL 3 SA

6. golataC

№	Артикул	Альт. артикул	Описание

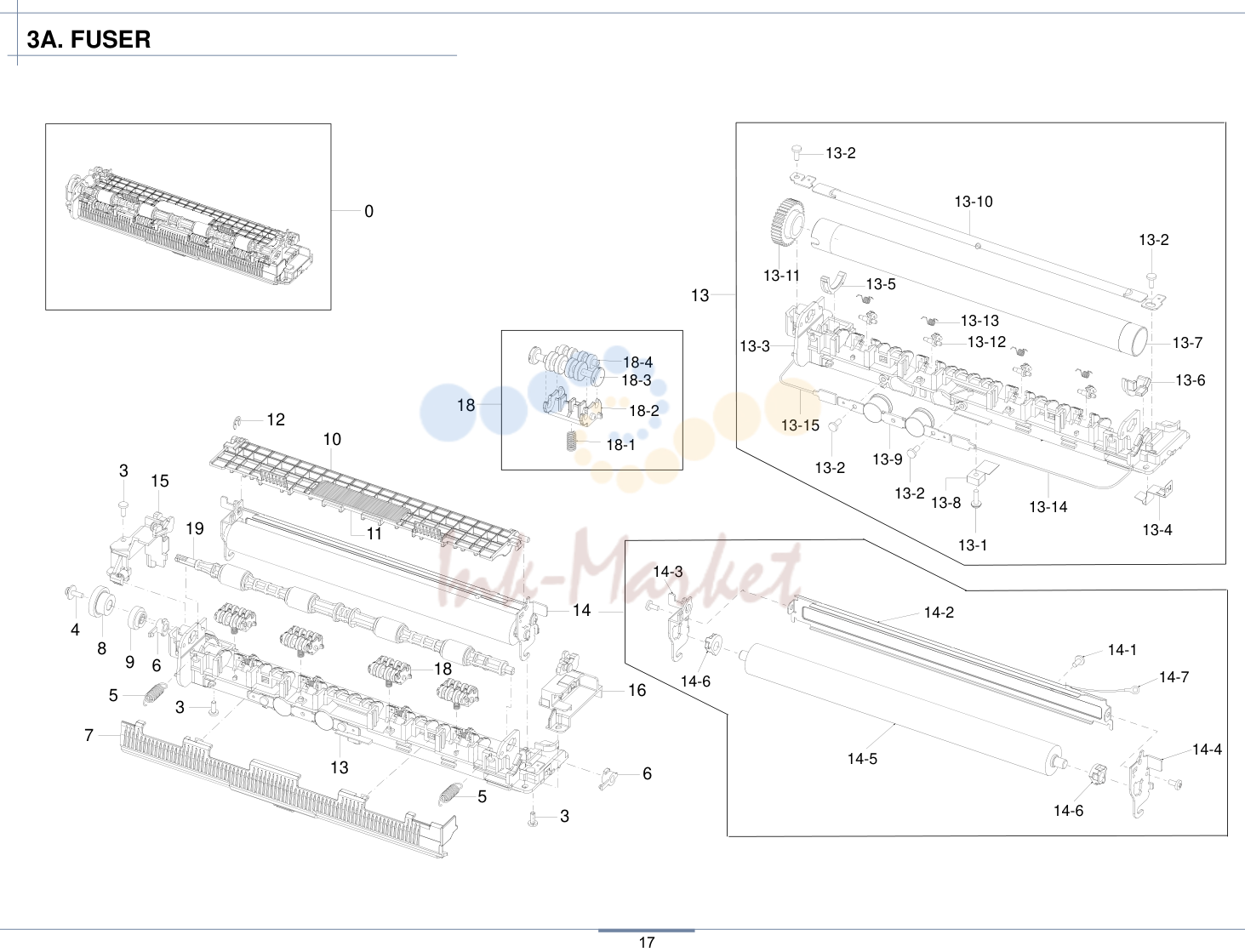

0	JC91-00991A запросить цену →		FUSER 1 SA 110V 13-12 JC61-03970A GUIDE-CLAW 4 SNA Others
0	JC91-00991B запросить цену →		FUSER 1 SA 220V 13-12 JC61-03970B GUIDE-CLAW 4 SNA 220V/China, Korea
0	JC91-00991C запросить цену →		FUSER 1 SA 220V/China, Korea 13-13 6107-002674 SPRING-TS 4 SA
3	6003-000282 запросить цену →		SCREW-TAPTYPE 3 SNA 13-14 JC39-01355A HARNESS-FUSER 1 SA
4	6006-001078 запросить цену →		SCREW-TAPTYPE 1 SA 13-15 JC39-01356A HARNESS-FUSER_JOINT 1 SNA
5	6107-002664 запросить цену →		SPRING-ES 2 SA 13-16 JC66-02828A SHAFT-IDLE 3 SNA 220V/China, Korea
6	JC61-03782A запросить цену →		BUSH-SHAFT_EXIT 2 SNA
13-17	JC66-02010A запросить цену →		ROLLER-IDLE 3 SNA 220V/China, Korea
7	JC63-02616A запросить цену →		COVER-EXIT 1 SNA
8	JC66-02583A запросить цену →		GEAR-EXIT DRV 1 SNA
14	JC91-00984A запросить цену →		FUSER-LOWER 1 SNA Others
9	JC66-02589A запросить цену →		GEAR-EXIT 1 SNA
14	JC91-00984B запросить цену →		FUSER-LOWER 1 SNA 220V/China, Korea
10	JC63-02613A запросить цену →		COVER-FUSER_DUMMY 1 SNA
14-1	6003-000269 запросить цену →		SCREW-TAPTYPE 3 SA
11	JC68-01581C запросить цену →		LABEL-CAUTION 1 SNA
14-2	JC61-03779A запросить цену →		FRAME-FUSER 1 SNA
12	6044-000125 запросить цену →		RING-E 1 SA
14-3	JC61-03783A запросить цену →		BRACKET-PR_L 1 SNA
13	JC91-00983A запросить цену →		FUSER-UPPER 1 SNA 110V
14-4	JC61-03784A запросить цену →		BRACKET-PR_R 1 SNA
13	JC91-00983B запросить цену →		FUSER-UPPER 1 SNA 220V
14-5	JC66-02716A запросить цену →		ROLLER-PRESSURE 1 SA Others
13	JC91-00983C запросить цену →		FUSER-UPPER 1 SNA 220V/China, Korea
14-5	JC66-02716B ✓ в наличии		ROLLER-PRESSURE 1 SA 220V/China, Korea
13-1	6003-000196 запросить цену →		SCREW-TAPTYPE 1 SA
14-6	JC61-03756A ✓ в наличии		BUSH-PR 2 SA
13-2	6003-000282 запросить цену →		SCREW-TAPTYPE 4 SNA
14-7	JB39-00017A запросить цену →		CBF HARNESS-EARTH (TX 1 SC
13-3	JC63-02612A запросить цену →		COVER-FUSER 1 SNA MOTOR)
13-4	JC63-02617A запросить цену →		GROUND-HR 1 SNA 15 JC91-00987A FUSER-LEFT 1 SNA
13-5	JC61-03754A ✓ в наличии		BUSH-HR_L 1 SA 16 JC91-00986A FUSER-RIGHT 1 SNA
13-6	JC61-03755A ✓ в наличии		BUSH-HR_R 1 SA 18 JC91-00988A FUSER-GUIDE HOLDER R 4 SNA Others
13-7	JC66-02715A запросить цену →		ROLLER-HEAT 1 SA Others 18 JC91-00989A FUSER-GUIDE HOLDER L 4 SNA 220V/China, Korea
13-7	JC66-00601C запросить цену →		ROLLER-HEAT 1 SA 220V/China, Korea 18-1 6107-002665 SPRING-CS 1 SA
13-8	1404-001541 запросить цену →		THERMISTOR-NTC ASSY 1 SA 18-2 JC61-03781A HOLDER-EXIT_F_DOWN 1 SA
13-9	4712-001031 ✓ в наличии		THERMOSTAT 1 SA 18-3 JC66-02742A ROLLER-EXIT_MAIN 1 SA
13-10	4713-001519 запросить цену →		LAMP-HALOGEN 1 SA 110V 18-4 JC66-02551B ROLLER-EXIT_FR 1 SNA Others
13-10	4713-001520 запросить цену →		LAMP-HALOGEN 1 SA 220V 18-4 JC66-00934A ROLLER-EXIT_FR 1 SNA 220V/China, Korea
13-11	JC66-00564A ✓ в наличии		GEAR-FUSER Z37 1 SA 19 JC91-00985A FUSER-EXIT ROLLER 1 SNA

7. golataC

№	Артикул	Альт. артикул	Описание

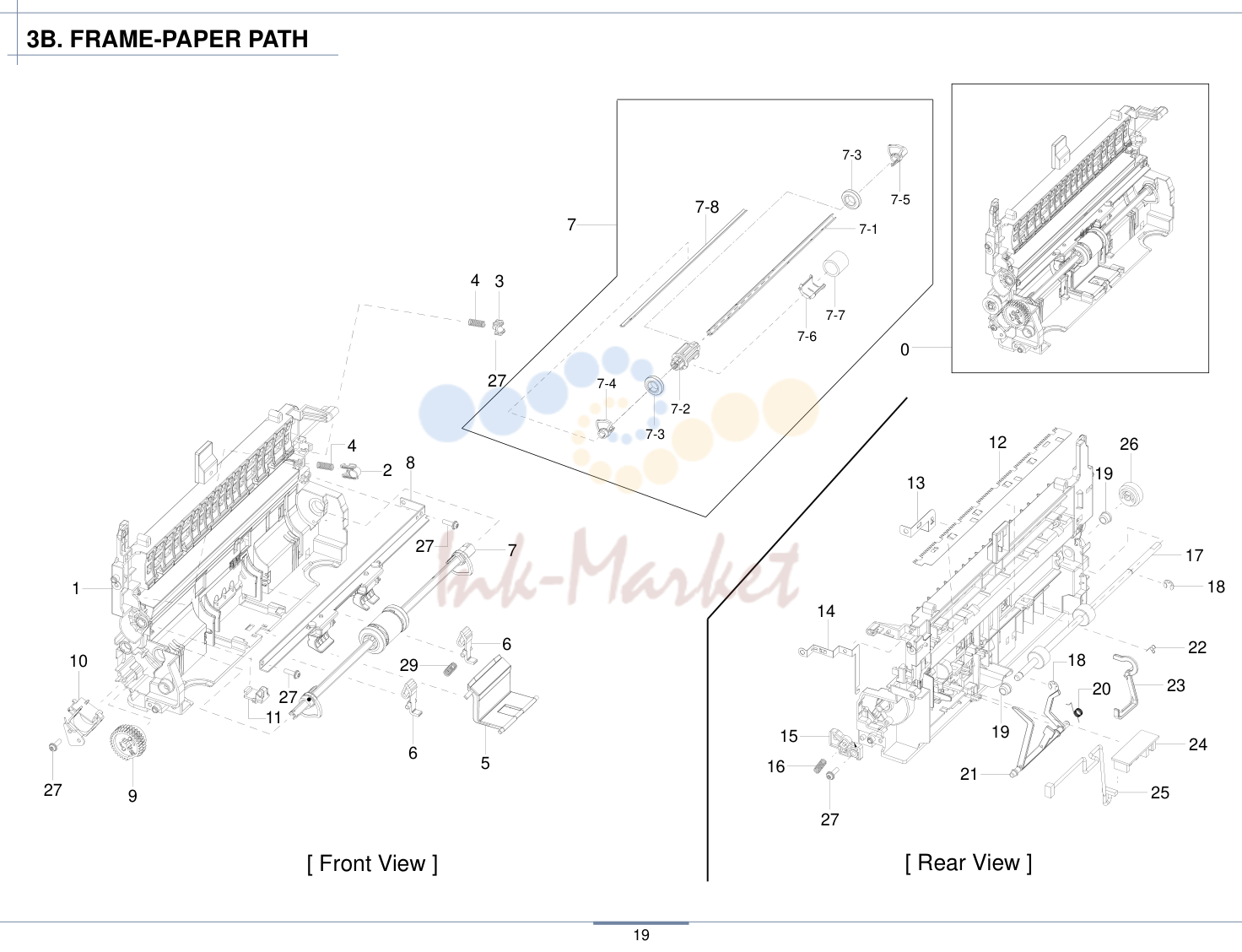

0	JC93-00214B запросить цену →		FRAME-PAPER PATH 1 SA 11 JC61-03969A HINGE-HOLDER_PAD 1 SNA
1	JC61-03778A запросить цену →		GUIDE-PAPER PATH 1 SA 12 JC61-00604A PLATE-P-SAW 1 SA
2	JC61-03777A запросить цену →		BUSH-TR L 1 SNA 13 JC63-02625A GROUND-SAW 1 SNA
3	JC61-03776A запросить цену →		BUSH-TR R 1 SNA 14 JC63-02626A GROUND-THV 1 SNA
4	JC61-70940A запросить цену →		SPRING-CS 2 SA 15 JC61-01548A HOLDER-M-CAM 1 SA
5	JC93-00211A ✓ в наличии		FRAME-HOLDER PAD 1 SA 16 JC61-70940A SPRING ETC-TR(12) 1 SA
6	JC66-02592A запросить цену →		LEVER-KICKER PU 2 SNA 17 JC66-02598A ROLLER-FEED 1 SNA
7	JC93-00212A ✓ в наличии		FRAME-PICKUP 1 SA 18 6044-000125 RING-E 2 SA
7-1	JC61-03774A запросить цену →		BRACKET-SHAFT_PICKUP 1 SNA 19 JB72-00819A PMO-BUSH 2 SA
7-2	JC61-03763A запросить цену →		HOUSING-PICKUP A 1 SA 20 6107-002634 SPRING-TS 1 SA
7-3	JC61-03763A запросить цену →		ROLLER-PICKUP_IDLE 2 SNA 21 JC66-02591A ACTUATOR-EMPTY 1 SA
7-4	JC66-02594A запросить цену →		CAM-PICKUP_L 1 SNA 22 6107-002633 SPRING-TS 1 SA
7-5	JC66-02593A запросить цену →		CAM-PICKUP_R 1 SNA 23 JC66-02590A ACTUATOR-FEED 1 SA
7-6	JC61-03764A запросить цену →		HOUSING-PICKUP B 1 SA 24 JC92-02288A PBA-FEED SENSOR 1 SA
7-7	JC73-00321A ✓ в наличии		RUBBER-PICK UP 1 SA 25 JC39-01411A HARNESS-FEED SENSOR 1 SA
7-8	JC61-01281A запросить цену →		BRACKET-P-BAR_PICK UP 1 SNA 26 JC66-02585A GEAR-FEED 1 SNA
8	JC93-00223A запросить цену →		FRAME-FEED IDLE 1 SA 27 6003-000196 SCREW-TAPTYPE 7 SA
9	JC93-00213A ✓ в наличии		FRAME-PICKUP GEAR 1 SA 29 6107-002617 SPRING-CS 1 SA
10	JC33-00028C ✓ в наличии		SOLENOID-MP 1 SNA

8. golataC

№	Артикул	Альт. артикул	Описание

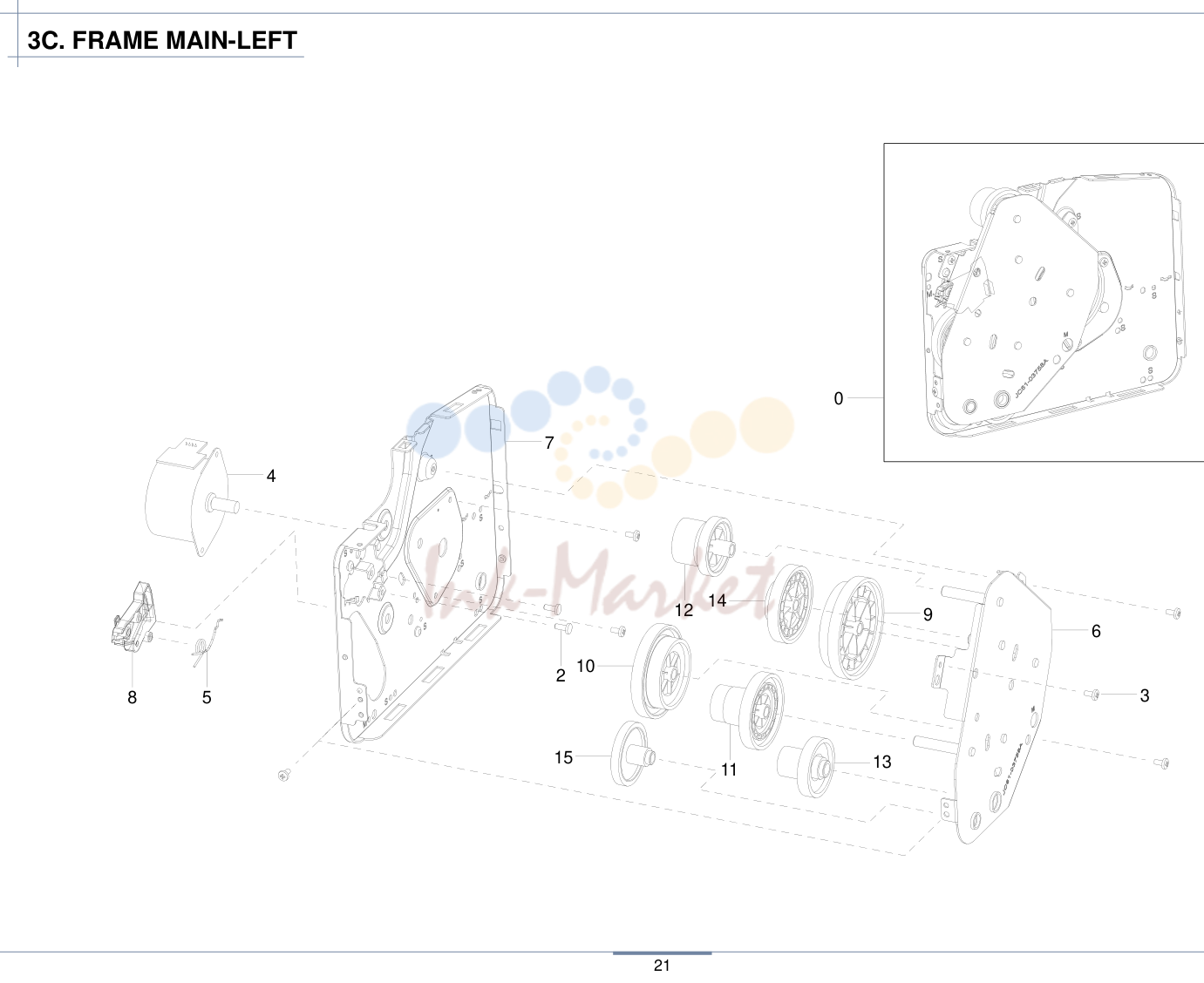

0	JC93-00218A запросить цену →		FRAME MAIN-LEFT 1 SA 9 JC66-02578A GEAR-RDCN A 1 SNA
2	6003-000282 запросить цену →		SCREW-TAPTYPE 2 SNA 10 JC66-02586A GEAR-RDCN OPC 1 SNA
3	6003-000269 запросить цену →		SCREW-TAPTYPE 6 SA 11 JC66-02581A GEAR-OPC DRV 1 SNA
4	JC31-00134B запросить цену →		MOTOR STEP 1 SA 12 JC66-02582A GEAR-FUSER DRV 1 SNA
5	6107-002626 запросить цену →		SPRING-TS 1 SA 13 JC66-02580A GEAR-RDCN FEED 1 SNA
6	JC61-03758A запросить цену →		BRACKET-GEAR 1 SNA 14 JC66-02579A GEAR-RDCN FUSER 1 SNA
7	JC61-03760A запросить цену →		FRAME-LEFT 1 SNA 15 JC66-02584A GEAR-FEED DRV 1 SNA

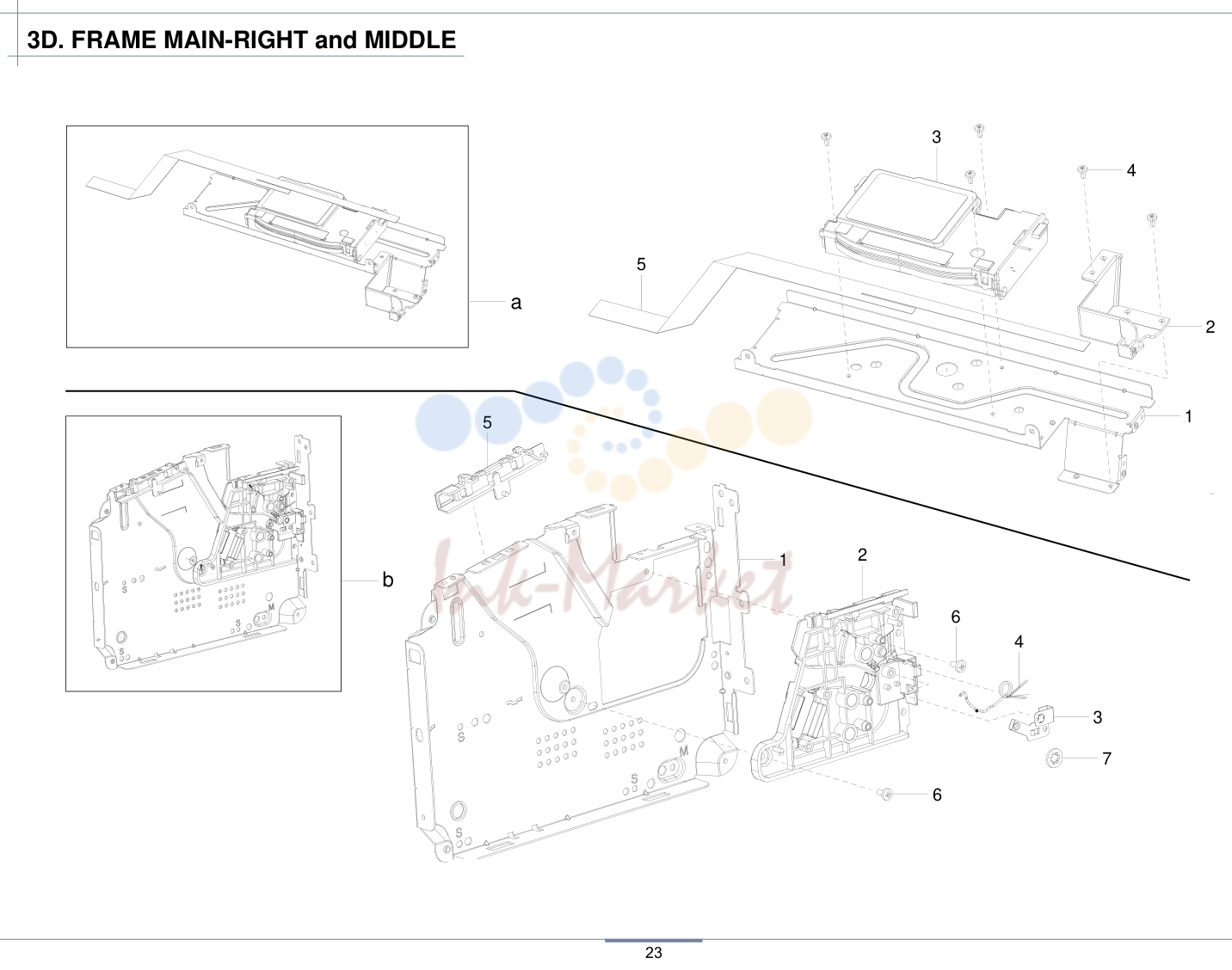

8	JC61-03766A запросить цену →		GUIDE-DEVE RAIL L 1 SA

9. golataC

№	Артикул	Альт. артикул	Описание
1	JC61-03769A запросить цену →		BRACKET-LSU 1 SA 1 JC61-03761A FRAME-RIGHT 1 SNA
2	JC63-02609A запросить цену →		COVER-MOTOR 1 SA 2 JC61-03767A GUIDE-DEVE RAIL R 1 SA
3	JC97-03775A запросить цену →		LSU 1 SA 3 JC63-02606A GROUND-OPC 1 SNA
4	6003-000269 запросить цену →		SCREW-TAPTYPE 5 SA 4 6107-002625 SPRING-TS 1 SA
5	JC39-01358A запросить цену →		FLAT CABLE 1 SNA 5 JC61-03765A HOLDER-HARNESS 1 SA
6	6003-000269 запросить цену →		SCREW-TAPTYPE 2 SA
7	6044-000001 запросить цену →		CS-RING 1 SA

10. golataC

№	Артикул	Альт. артикул	Описание

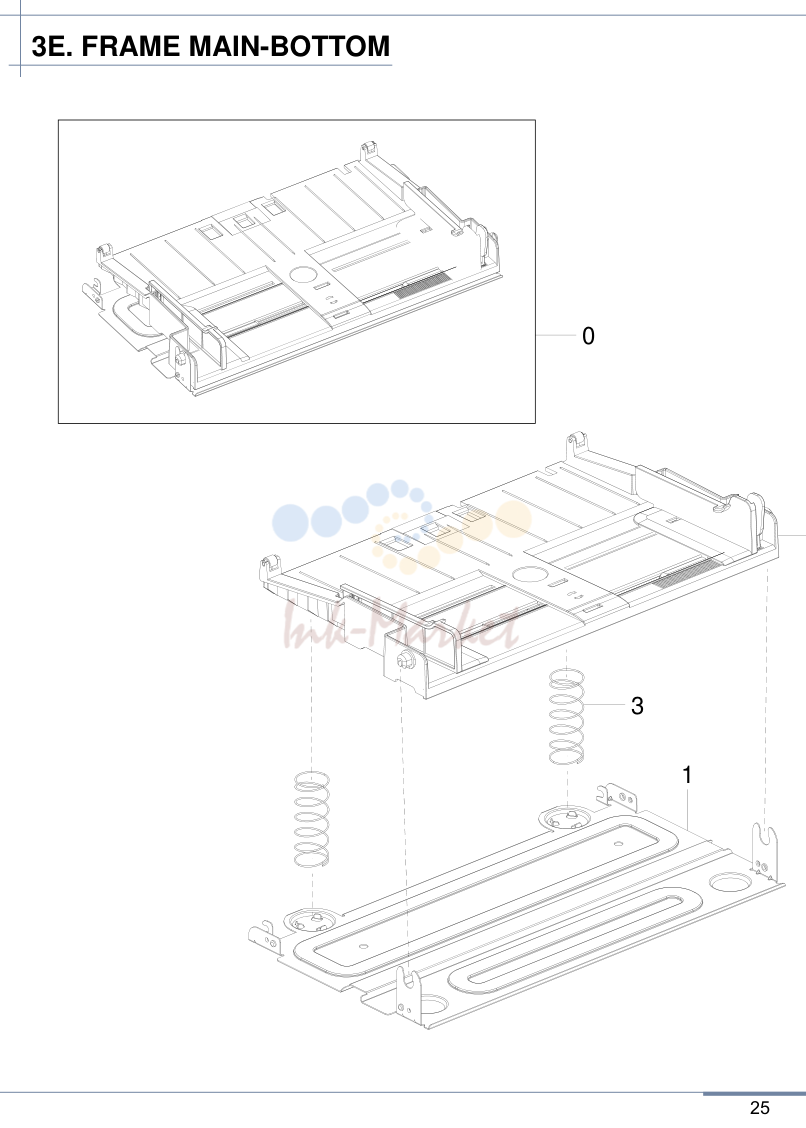

0	JC93-00221B запросить цену →		FRAME MAIN-BOTTOM 1 SNA 2-4 JG66-40003A GEAR-PINION 1 SA
1	JC61-03762A запросить цену →		FRAME-BOTTOM 1 SA 2-5 JC72-01585A PMO-IDLE KNOCK UP MP 2 SA
2	JC93-00216B запросить цену →		FRAME-PLATE KNOCK UP 1 SA 2-6 JC74-00011A MPR-PAD KNOCK UP MP 1 SA
2-1	JC61-03788A запросить цену →		PLATE-KNOCKUP 1 SNA 2-7 JC72-01581A SPONGE-PICKUP 1 SA
2-2	JC70-00580A запросить цену →		ADJUST-CASSETTE_L 1 SA 3 6107-002592 SPRING-CS 2 SA
2-3	JC70-00588A запросить цену →		ADJUST-CASSETTE_R 1 SA
