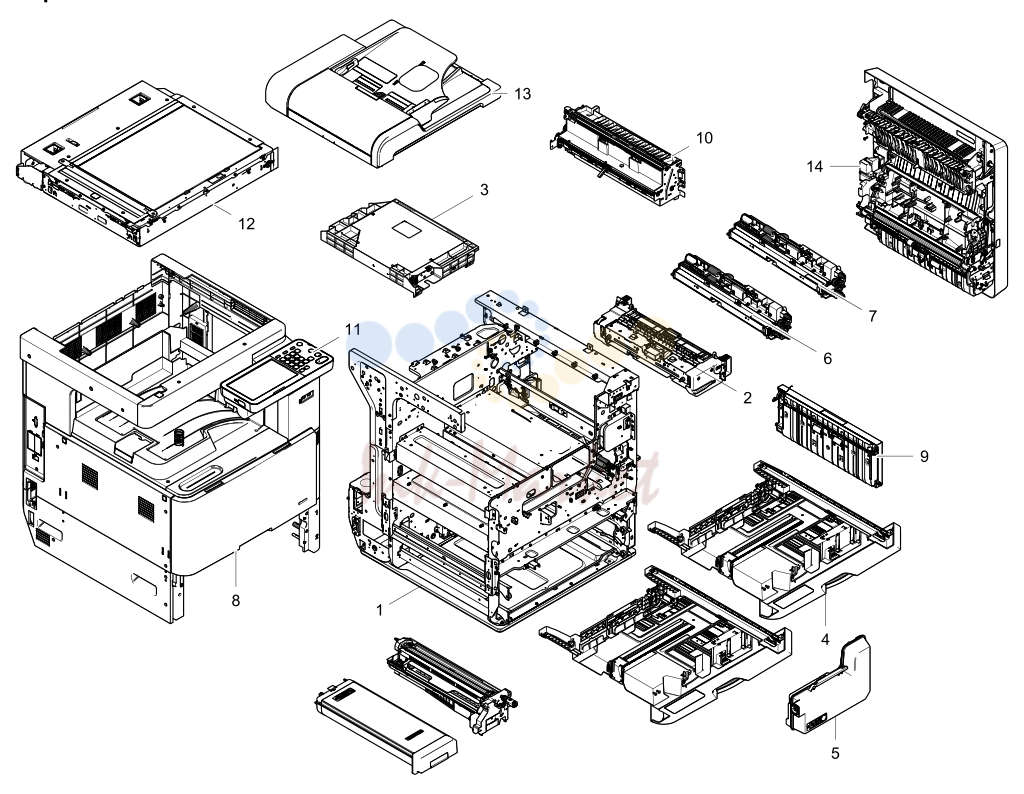

1. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
1	JC93-00128E запросить цену →		FRAMEMAIN;SCX-8240,SEC,WORLD
2	JC91-01144A ✓ в наличии		FUSER;SCX-8240NA,SEC,WORLD,220V
3	JC97-04219A запросить цену →		LSU;SCX-8240NA,SEC,Mono,A3,600,Dualbeam
4	JC90-00927B запросить цену →		CASSETTE;CLX-9352NA,SEC
5	JC96-05748B запросить цену →		CARTRIDGE-WTB;SCX-8240,SEC,100K
6	JC93-00070A запросить цену →		FRAMEMAIN-PICKUP;CLX-9350,SEC
7	JC93-00174A запросить цену →		FRAME MAIN-PICK UP SECOND
8	JC95-01808A запросить цену →		COVER;SCX-8240ND,SEC,WORLD
9	JC95-01034A запросить цену →		COVER-TAKEAWAY;CLX-9350,SEC,-,-,-,-,
10	JC90-00967A запросить цену →		EXIT;SCX-8040,SEC
11	JC97-04362B запросить цену →		OPE;CLX-9352NA,SEC
12	JC97-04211A запросить цену →		PLATENFRHR;CosmosRefresh,SCANNER
13	JC97-04212A запросить цену →		DADF;CLX-9352NA,SEC
14	JC95-01137A запросить цену →		COVER-SIDE;SCX-8040,SEC
2			Copyright© 1995-2013 SAMSUNG. All rights reserved.

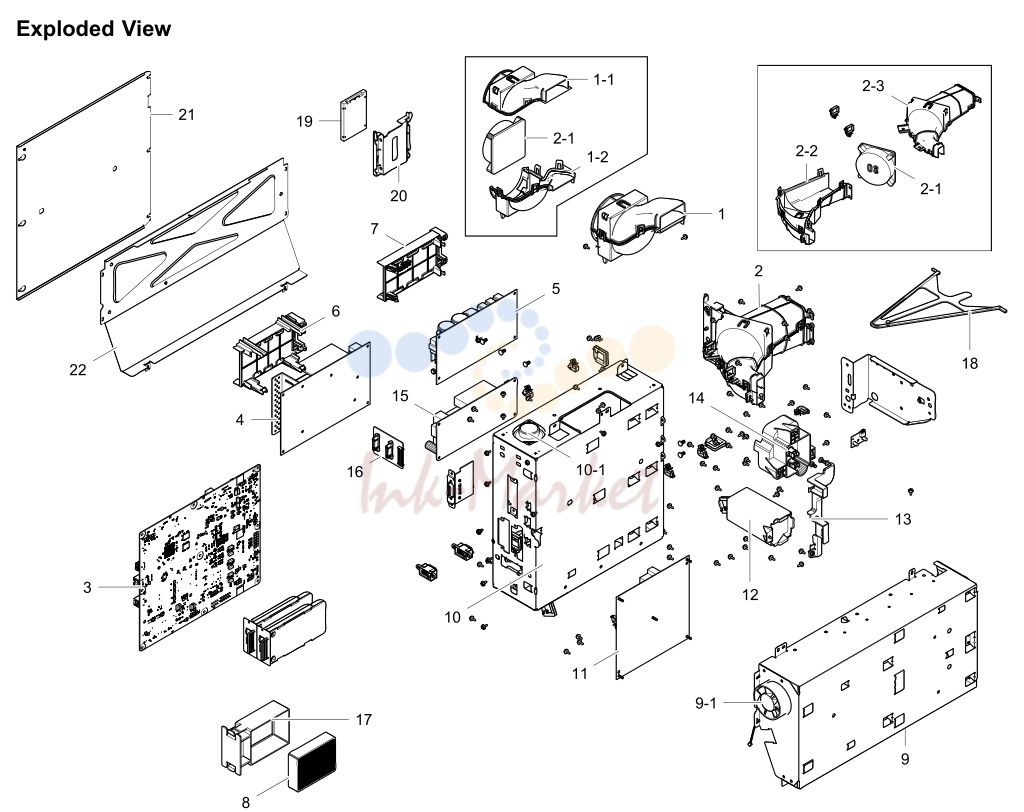

2. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
1	JC93-00799A запросить цену →		FRAME-MAIN DUCT DUPLEX
1-1	JC67-00683A запросить цену →		DUCT-DUPLEX UPPER
1-2	JC67-00684A запросить цену →		DUCT-DUPLEX LOWER
2	JC93-00798A запросить цену →		FRAME-MAIN DUCT FUSER
2-1	JC31-00161A запросить цену →		FAN;Type7,24,170mA,0.949m^3/mi
2-2	JC67-00682A запросить цену →		DUCT-FUSER LOWER
2-3	JC67-00685A запросить цену →		DUCT-FUSER UPPER
3	JC92-02587E запросить цену →		PBA-MAIN;SCX-8240NA,C4N,5V/24V,FR-4/6L,
4	JC44-00100C запросить цену →		SMPS-V2; CLX-9201,PSPN
5	JC44-00227A запросить цену →		FDB-COSMOS R FDB V2
6	JC61-05796A запросить цену →		GUIDE-FAX UPPER
7	JC61-04789A запросить цену →		GUIDE-FAX;CLX-9201,HIPS,24.9,139,67.6,HB
8	JC29-00002A запросить цену →		FILTERBPF;SCX-8025ND
9	JC63-02549A запросить цену →		SHIELD-SMPS LOWER
9-1	JC31-00160C запросить цену →		FAN-TYPE6;120mA,4.00mmH20,0.424m^3/mi
10	JC93-00800A запросить цену →		FRAME-REAR SHIELD MAIN
10-1	3001-002207 запросить цену →		SPEAKER;0.3W,8Ohm,81dB,400Hz
11	JC44-00182A запросить цену →		HVPS; 24V,21.6V~27.6V,MAX
12	JC63-02201A запросить цену →		COVER-CASSETTE RAIL
13	JC63-02337A запросить цену →		COVER-HARNESS PU A
14	JC31-00124A запросить цену →		MOTOR GEARED-T_SUPPLY
15	JC44-00090E ✓ в наличии		SMPS-V2;SCX-5737FW,PSPN-Type3-V2,Flyback
16	JC92-02584A запросить цену →		PBA-FAX JOINT
17	JC61-02906A запросить цену →		HOLDER-FILTER OZONE
18	JC61-03318A запросить цену →		GUIDE-RETURN PATH
19	JC59-00035A запросить цену →		HDD
20	JC97-02276A запросить цену →		MEA UNIT-HOLDER HDD
21	JC63-03957A запросить цену →		SHIELD-MAINUPPER;EGI-SECC,0.6,306,322.2
22	JC63-02270A запросить цену →		SHIELD-SMPS UPPER
4			Copyright© 1995-2013 SAMSUNG. All rights reserved.

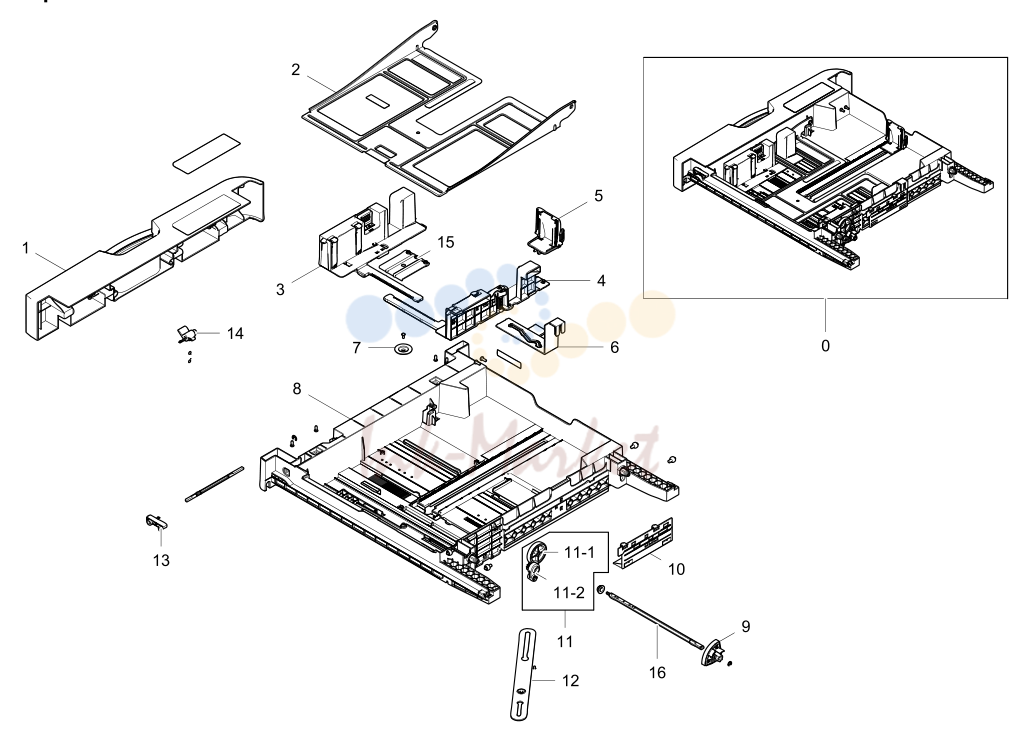

3. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC90-00927B запросить цену →		CASSETTE;CLX-9352NA,SEC
1	JC90-00938A запросить цену →		CASSETTE-COVER;CLX-9350,SEC
2	JC61-03205A запросить цену →		PLATE-KNOCK UP
3	JC90-00928A запросить цену →		CASSETTE-GUIDEFRONT;CLX-9350,SEC,-,-,
4	JC90-00929A запросить цену →		CASSETTE-GUIDEREAR;CLX-9350,SEC,-,-,
5	JC61-03139A запросить цену →		GUIDE-LEFT;CLX-9350,ABS,43,78,PAPER
6	JC64-00488A запросить цену →		INDICATOR-SIZE SIDE
7	JC66-01020A запросить цену →		GEAR-M_PINION 24
8	JC61-03215A запросить цену →		FRAME-CASSETTE
9	JC90-00987A запросить цену →		CASSETTE-GEARLIFT;CLX-9350,SEC
10	JC64-00487A запросить цену →		INDICATOR-SIZEREAR;CLX-9350,POM
11	JC90-00931A запросить цену →		CASSETTE-BRACKETLIFT;CLX-9350,SEC,-,-,
11-1	JC66-00955A запросить цену →		GEAR-M_LIFT COUPLING
11-2	JC66-02415A запросить цену →		DAMPER-HINGE;CLX-9350,PC,170GF*CM
12	JC66-02240A запросить цену →		LEVER-LINKSIZE;CLX-9350,PC,T9,W286,L30,
13	JC64-00482A запросить цену →		LOCKER-CASSETTE;CLX-9350,POM,BLACK
14	JC66-02200A запросить цену →		LEVER-HANDELE CST
15	JC61-03206A запросить цену →		PLATE-LEVER;CLX-9350,EGI-SECC,1.6T,73.6,
16	JC66-02411A запросить цену →		SHAFT-LIFTINGCST;CLX-9350,SUM22,254.7,8
6			Copyright© 1995-2013 SAMSUNG. All rights reserved.

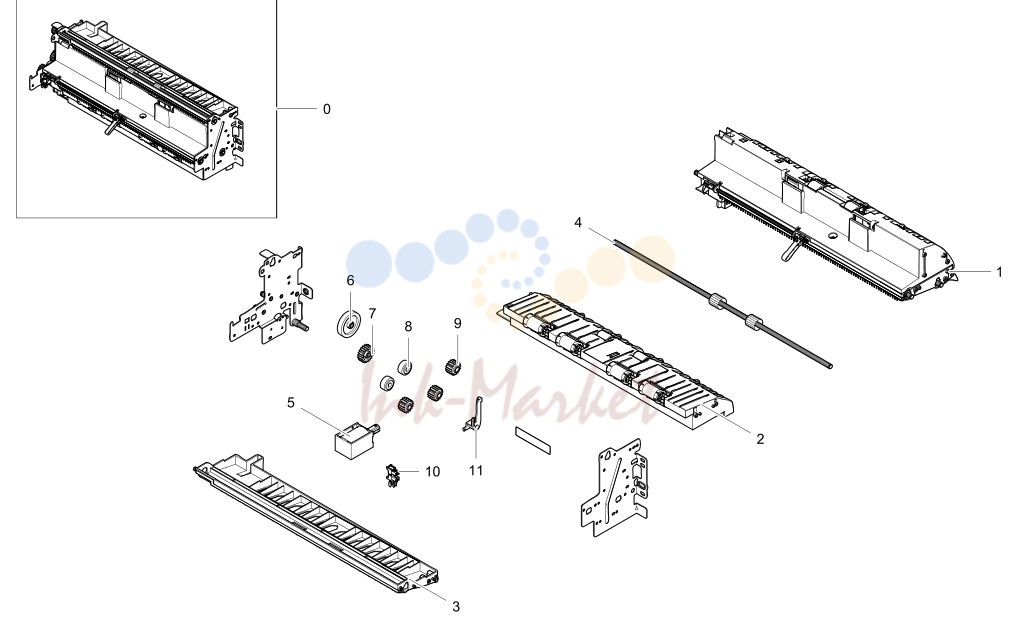

4. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC90-00967A запросить цену →		EXIT;SCX-8040,SEC
1	JC90-00965A запросить цену →		EXITGUIDE-MIDDLE;SCX-8040,SEC
2	JC90-00966A запросить цену →		EXITGUIDE-LOWER;SCX-8040,SEC
3	JC61-03593A запросить цену →		GUIDE-RETURN_DUPLEX;SCX-8040,PPE+PS
4	JC66-02373A запросить цену →		ROLLER-EXIT;CLX-9350,EPDM
5	JC33-00031B запросить цену →		SOLENOID-LIFTING;CLX-9350,24,80ohm,-10'C
6	JC66-02537A запросить цену →		GEAR-IDLE_A;SCX-8040,POM,1,33,Natural,35
7	JC66-02165A запросить цену →		GEAR-IDLEBEXIT;CLX-9350,POM,1.0,21,23
8	JC66-02496A запросить цену →		GEAR-IDLE_B;SCX-8040,POM,1,18,Natural,20
9	JC66-02163A запросить цену →		GEAR-EXIT;CLX-9350,POM,1.0,16,18.39
10	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
11	JC66-02491A запросить цену →		BRACKET-ARM-SOLENOID

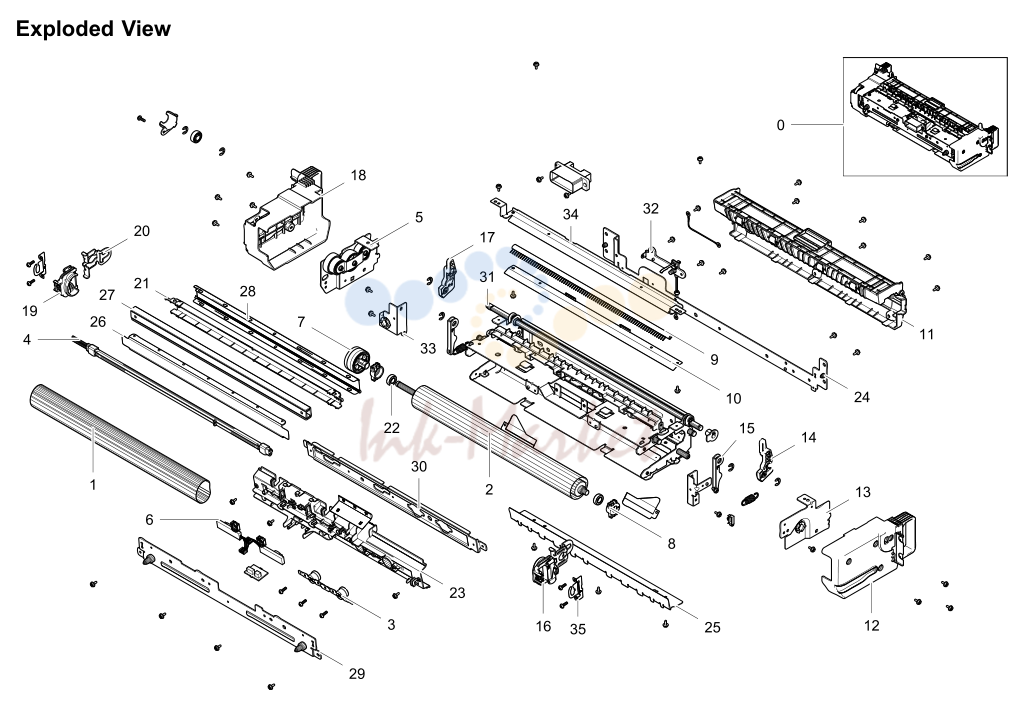

5. ExplodedViewsandPartsList

№	Артикул	Альт. артикул	Описание
0	JC91-01144A ✓ в наличии		FUSER;SCX-8240NA,SEC,WORLD,220V
1	JC66-03863A запросить цену →		BELT FUSER-DRUM
2	JC66-02541A запросить цену →		ROLLER FUSER-PRESSURE
3	4712-001087 запросить цену →		THERMOSTAT;125/250VAC,200,195+-5C,200,10
4	4713-001679 запросить цену →		LAMP-HALOGEN;230V,1300W
5	JC91-01146A запросить цену →		FUSER-BRACKET GEAR SUB
6	1404-001453 запросить цену →		THERMISTOR-NTCASSY;7Kohm,3370K
7	JC66-02517A запросить цену →		GEAR-PRZ32;SCX-8040,PPS,M1.0,Z32,OD36.1
8	JC61-03681A запросить цену →		BUSH-PR
9	JC67-00417D запросить цену →		BRUSH-FUSEROUTPUT;SCX-8040ND,SUS
10	JC61-04051A запросить цену →		HOLDER-BRUSH
8			Copyright© 1995-2013 SAMSUNG. All rights reserved.
11	JC91-01145A запросить цену →		FUSER-GUIDE OUTPUT PR SUB
12	JC61-03659A запросить цену →		FRAME-FUSER FRONT
13	JC91-01094A запросить цену →		FUSER-BRACKET PLATE FRONT SUB
14	JC91-00961A запросить цену →		FUSER-LEVER FRONT
15	JC66-02523A запросить цену →		LEVER-PRESS REAR
16	JC61-05818A запросить цену →		BUSH-BELT FRONT
17	JC91-00962A запросить цену →		FUSER-LEVER REAR
18	JC61-03660A запросить цену →		FRAME-FUSER REAR
19	JC61-05817A запросить цену →		BUSH-BELT REAR
20	JC61-03604A запросить цену →		BRACKET-RELEASE REAR
21	JC61-05821A запросить цену →		HOLDER-INNER
22	6601-002415 запросить цену →		BEARING BALL
23	JC61-05822A запросить цену →		HOLDER-HARNESS
24	JC61-03611A запросить цену →		BRACKET-CENTER
25	JC61-03614A запросить цену →		BRACKET-INPUT PR
26	JC61-04547A запросить цену →		BRACKET-REFLECTOR
27	JC91-01065A запросить цену →		FUSER-BRACKETINNER;CLX-9201,SEC,EXP
28	JC61-04624A запросить цену →		PLATE-NIP;CLX-9201,AL,T0.3,W343,L25,TEFL
29	JC61-03612A запросить цену →		BRACKET-BACK
30	JC61-03602A запросить цену →		BRACKET-BELT
31	JC91-01091A запросить цену →		FUSER-BRACKET MAIN SUB
32	JC91-01097A запросить цену →		FUSER-HOLDER BIAS SUB
33	JC91-01092A запросить цену →		FUSER-BRACKET SPRING REAR SUB
34	JC61-04050A запросить цену →		BRACKET-BRUSH
35	JC61-03645A запросить цену →		HOLDER-LAMP FRONT
10			Copyright© 1995-2013 SAMSUNG. All rights reserved.

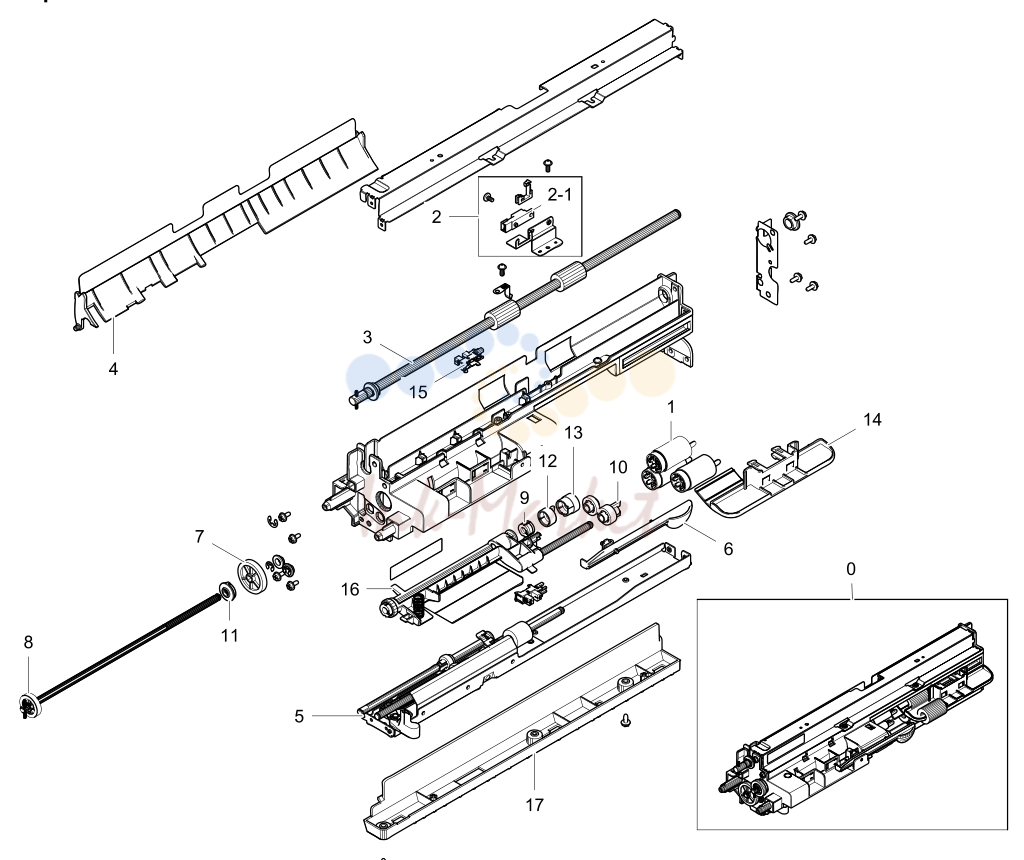

6. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC93-00070A запросить цену →		FRAMEMAIN-PICKUP;CLX-9350,SEC
1	JC93-00540A ✓ в наличии		FRAME-MAIN PICK UP ROLLER
2	JC93-00082A запросить цену →		FRAME MAIN-PICK UP FEED SENSOR
2-1	0604-001381 ✓ в наличии		PHOTO-INTERRUPTER;DIODE,DIP
3	JC93-00081A запросить цену →		FRAME MAIN-PICK UP ROLLER FEED
4	JC93-00080A запросить цену →		FRAME MAIN-PICK UP GUIDE REAR
5	JC93-00071A запросить цену →		FRAME MAIN-PICK UP RETARD
6	JC66-02231A запросить цену →		ACTUATOR-EMPTY PU
7	JC66-02146A запросить цену →		GEAR-RETARD SUPPORT
8	JC93-00074A запросить цену →		FRAME MAIN-PICK UP FOWARD
9	JC66-00977A запросить цену →		CLUTCH-P_ONE WAY
10	JC66-00943A ✓ в наличии		GEAR-M_PU JOINT
11	JC61-03264A запросить цену →		HOUSING-ONE WAY FORWARD
12	JC61-01288A запросить цену →		HOLDER-M_IDLE ONE WAY
13	JC66-00941A запросить цену →		GEAR-M_ONE WAY
14	JC61-03211A запросить цену →		GUIDE-SLIDEPICKUP;CLX-9350,POM,GUIDE
15	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
16	JC61-03148A запросить цену →		GUIDE-FORWARD PICKUP
17	JC61-03146A запросить цену →		GUIDE-BOTTOM PICKUP
12			Copyright© 1995-2013 SAMSUNG. All rights reserved.

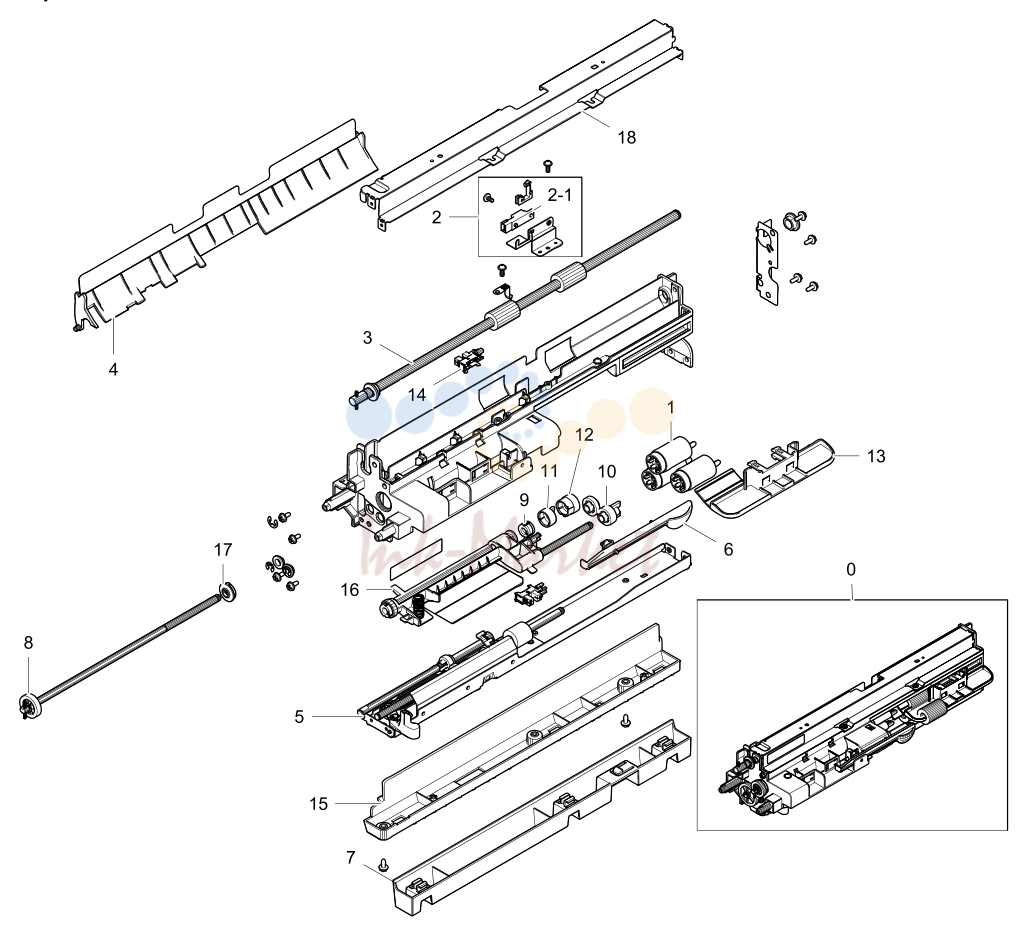

7. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC93-00174A запросить цену →		FRAME MAIN-PICK UP SECOND
1	JC93-00540A ✓ в наличии		FRAME-MAIN PICK UP ROLLER
2	JC93-00082A запросить цену →		FRAME MAIN-PICK UP FEED SENSOR
2-1	0604-001381 ✓ в наличии		PHOTO-INTERRUPTER;DIODE,DIP
3	JC93-00081A запросить цену →		FRAME MAIN-PICK UP ROLLER FEED
4	JC93-00080A запросить цену →		FRAME MAIN-PICK UP GUIDE REAR
5	JC93-00071A запросить цену →		FRAME MAIN-PICK UP RETARD
6	JC66-02231A запросить цену →		ACTUATOR-EMPTY PU
7	JC61-03147A запросить цену →		GUIDE-TAKEAWAY
8	JC93-00074A запросить цену →		FRAME MAIN-PICK UP FOWARD
9	JC66-00977A запросить цену →		CLUTCH-P_ONE WAY
10	JC66-00943A ✓ в наличии		GEAR-M_PU JOINT
11	JC61-01288A запросить цену →		HOLDER-M_IDLE ONE WAY
12	JC66-00941A запросить цену →		GEAR-M_ONE WAY
13	JC61-03211A запросить цену →		GUIDE-SLIDEPICKUP;CLX-9350,POM,GUIDE
14	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
15	JC61-03146A запросить цену →		GUIDE-BOTTOM PICKUP
16	JC61-03148A запросить цену →		GUIDE-FORWARD PICKUP
17	JC61-03264A запросить цену →		HOUSING-ONE WAY FORWARD
18	JC61-03154A запросить цену →		BRACKET-UPPERPU;CLX-9350,SECC,0.8T
14			Copyright© 1995-2013 SAMSUNG. All rights reserved.

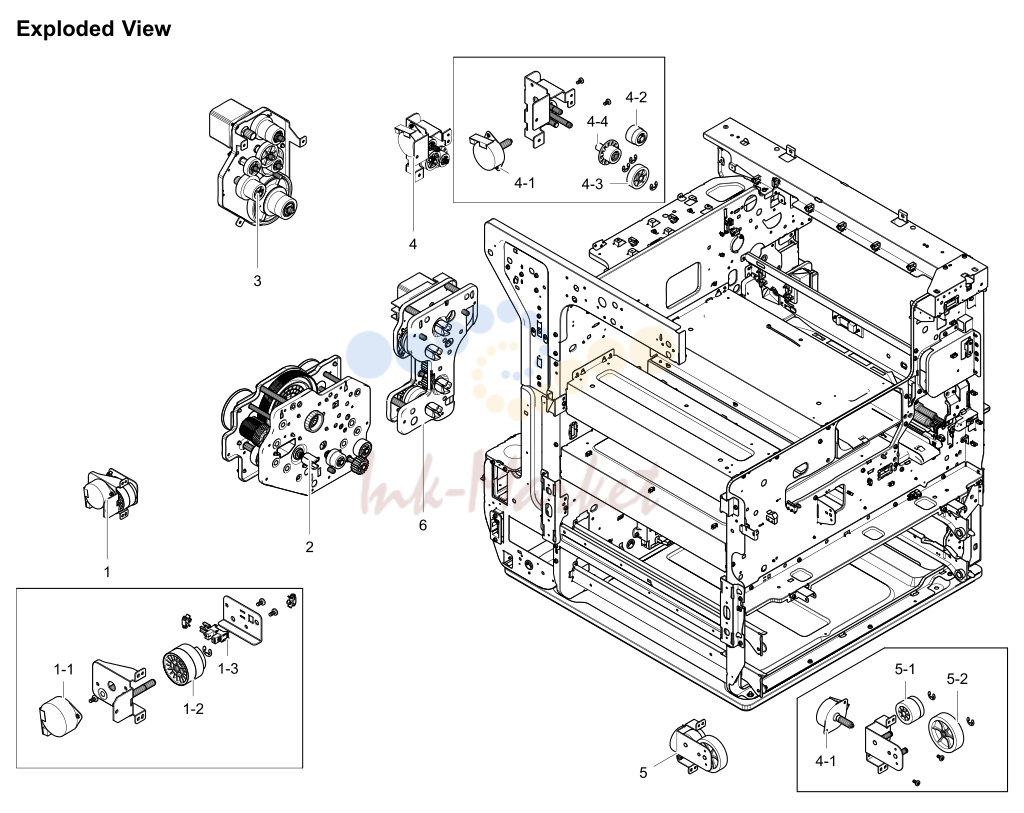

8. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
1	JC93-00121B запросить цену →		DRIVE-DUCT;SEC,SCX-8240
1-1	JC31-00110A запросить цену →		MOTORCIRCUIT-STEP;CLX-3170,24V
1-2	JC66-02499A запросить цену →		GEAR-DUCT_RDCN;SCX-8040ND,POM,M0.4/
1-3	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
2	JC93-00118B запросить цену →		DRIVE-MAIN;SCX-8240,SEC
3	JC93-00119B запросить цену →		DRIVE-EXIT;SEC,30,SEC,GRAY,50K,SCX-8240
4	JC93-00120A запросить цену →		DRIVE-RELEASE
4-1	JC31-00110C запросить цену →		MOTORCIRCUIT-STEP;CLX-9350,24V
4-2	JC66-02495A запросить цену →		GEAR-WORM_WHEEL
4-3	JC66-02498A запросить цену →		GEAR-PR_RDCN
4-4	JC66-01954A запросить цену →		GEAR-ENCORDER
5	JC93-00067A запросить цену →		DRIVE-WTB
5-1	JC66-02224A запросить цену →		GEAR-WTB_RDCN;CLX-9350,POM,M1.5/
5-2	JC66-02225A запросить цену →		GEAR-WTB_IDLE A
6	JC93-00065A запросить цену →		DRIVE-PICKUP;SEC,CLX-9350
16			Copyright© 1995-2013 SAMSUNG. All rights reserved.
0	JC93-00065A запросить цену →		DRIVE-PICKUP;SEC,CLX-9350
1	JC31-00132A запросить цену →		MOTORSTEP1P;CLX-9350,HB,2,3.4V,1677~
2	JC66-02168A запросить цену →		GEAR-IDLE_FEED
3	JC66-02167A запросить цену →		GEAR-IDLE_PICKUP
4	JC47-00037A запросить цену →		CLUTCH-ELECTRIC;5,32,1,120mA,200Ohm
5	JC66-02169A запросить цену →		GEAR-PULLEY_RDCN_PICKUP
6	6602-001729 запросить цену →		BELT-TIMING GEAR
7	JC61-03453A запросить цену →		GUIDE-HARNESS_PICKUP
8	JC61-05808A запросить цену →		BRACKET-CLUTCH PICKUP
9	JC67-00369A запросить цену →		COUPLER-DRIVE_PICKUP
18			Copyright© 1995-2013 SAMSUNG. All rights reserved.
0	JC93-00118B запросить цену →		DRIVE-MAIN;SCX-8240,SEC
1	JC31-00123A запросить цену →		MOTORBLDC;2000rpm,1200gfcm,24V,2.8A,150
2	JC66-02148A запросить цену →		GEAR-DRIVE OPC
3	JC66-02150A запросить цену →		GEAR-RDCNMAG;CLX-9350,POM,M0.3/
4	JC66-02461A запросить цену →		GEAR-IDLE_MAG
5	JC66-02463A запросить цену →		GEAR-REGI_RDCN;SCX-8040ND,POM,M0.5/
6	JC66-02462A запросить цену →		GEAR-CLUTCH
7	JC66-02464A запросить цену →		GEAR-REGI_IDLE
8	JC66-02467A запросить цену →		GEAR-DUPLEX_IDLE_A
9	JC66-02171A запросить цену →		GEAR-IDLE_MP
10	JC31-00123B запросить цену →		MOTORBLDC;2000rpm,1200gfcm,24V,2.8A,150
11	JC66-02465A запросить цену →		GEAR-REGI_DRIVE
12	JC66-02469A запросить цену →		GEAR-DUPLEX_DRIVE
13	JC61-03548A запросить цену →		HOLDER-SLEEVE_OPC
14	JC66-02268A запросить цену →		COUPLER-CLUTCH-AUGER MAG
15	6601-002694 запросить цену →		BEARINGBALL;608ZZ,ID8.0,OD22.0,L7.0,STA
20			Copyright© 1995-2013 SAMSUNG. All rights reserved.
0	JC93-00119B запросить цену →		DRIVE-EXIT;SCX-8240,SEC
1	JC31-00123B запросить цену →		MOTORBLDC;2000rpm,1200gfcm,24V,2.8A,150
2	JC31-00131A запросить цену →		MOTORSTEP;CLX-9350,0.9A,3.78V,80MAX
3	JC66-02228A запросить цену →		GEAR-EXIT_IDLE B
4	JC66-02264A запросить цену →		GEAR-FUSER A
5	JC66-02227A запросить цену →		GEAR-EXIT_IDLE A
6	JC66-02220A запросить цену →		GEAR-FUSER B
7	JC66-02230A запросить цену →		GEAR-DUP_RDCN;CLX-9350,POM,M1.0/
8	JC66-03874A запросить цену →		GEAR-RDCNEXITC;CLX-9350,POM,1.0,22,32,
9	JC66-02226A запросить цену →		GEAR-EXIT_RDCN;CLX-9350,POM,M0.5/

9. ExplodedViewsandPartsList

№	Артикул	Альт. артикул	Описание
1	JC93-00130D запросить цену →		FRAMEMAIN-REAR;SCX-8240,SEC,WORLD
2	JC61-03676A запросить цену →		GUIDE-TONER BOTTLE
3	JC93-00141A запросить цену →		FRAME-MIDDLE DUCT
4	JC93-00116C запросить цену →		FRAMEMAIN-REGI;SCX-8240,SEC
5	JC93-00142D запросить цену →		FRAMEMAIN-FRONT;SCX-8240,SEC,WORLD
6	JC93-00008A запросить цену →		FRAME MAIN-REAR DUCT OZONE
7	JC67-00484A запросить цену →		DUCT-OPCMID;SCX-8040,HIPS,58.25,87.7,12
8	JC93-00129A запросить цену →		FRAME-DUCT;SCX-8040,SEC
9	JC39-01937A запросить цену →		HARNESS-HEATER S/W 2
10	JC93-00140B запросить цену →		FRAME-MIDDLE SUPPORT FUSER
11	JC61-03558A запросить цену →		PLATE-LSU LOWER
12	JC93-00030A запросить цену →		FRAME MAIN-RIGHT CST RAIL
13	JC93-00029A запросить цену →		FRAME MAIN-LEFT CST RAIL
14	JC93-00078B запросить цену →		FRAME-REGI HOLDER DUST
15	JC61-03281A запросить цену →		BRACKET-FINISHER LOWER
16	JC61-03027A запросить цену →		PLATE-SUPPORT LEFT
17	JC93-00012B запросить цену →		FRAME MAIN-LEFT SUPPORT SCAN
18	JC61-03673A запросить цену →		GUIDE-HARNESS LOWER
19	JC93-00181B запросить цену →		FRAME MAIN-REAR SUPPORT TOP
20	JC61-03556A запросить цену →		PLATE-TOPRIGHT;SCX-8040,EGI-SECC,1.0,41
21	JC93-00019A запросить цену →		FRAME MAIN-UPPER SUPPORT TOP
22	JC61-03031A запросить цену →		BRACKET-OP;CLX-9350,SECC,1.6,180,190
23	JC93-00179E запросить цену →		FRAME MAIN-REAR SUPPORT RIGHT
24	JC61-03563A запросить цену →		HOLDER-ALIGN REAR
25	JC61-03557A запросить цену →		PLATE-TOP LEFT
26	JC61-02964A запросить цену →		PLATE-SUPPORT HINGE FRONT
27	JC93-00011A запросить цену →		FRAME MAIN-RIGHT HANDLE
24			Copyright© 1995-2013 SAMSUNG. All rights reserved.
0	JC93-00116C запросить цену →		FRAMEMAIN-REGI;SCX-8240,SEC
1	JC66-03893A запросить цену →		ROLLER IDLE-REGI
2	JC66-02755A запросить цену →		SHAFT-REGI;SCX-8040ND,SUM22,414.8,6
3	JC61-03624A запросить цену →		HOLDER-SHAFT_REGI_FRONT
4	JC61-03213A запросить цену →		HOLDER-SHAFT REGI
5	JC66-02145A запросить цену →		GEAR-ROLLER REGI
6	0604-001381 ✓ в наличии		PHOTO-INTERRUPTER;DIODE,DIP
7	6107-001759 запросить цену →		SPRING-ES;SUS304,PI0.8,L20.8,ID5.6,OD8.0
8	JC63-02301A запросить цену →		GROUND-SHAFT REGI
0	JC93-00142D запросить цену →		FRAMEMAIN-FRONT;SCX-8240,SEC,WORLD
1	JC61-03451A запросить цену →		PLATE-RAILSIDE;CLX-9350,STS304,30,500,G
2	JC64-00532A запросить цену →		SHUTTER-OPC;SCX-8040,POM,31.3,31.7,81.2,
3	JC61-03584A запросить цену →		BRACKET-FUSER FRONT
4	JC61-02913A запросить цену →		HOLDER-HINGE MP FRONT
5	JC61-03562A запросить цену →		HOLDER-ALIGN FRONT
6	JC93-00182C запросить цену →		FRAME MAIN-FRONT SWITCH OPEN
6-1	JC39-01610A запросить цену →		HARNESS-COVER OPEN
7	0604-001381 ✓ в наличии		PHOTO-INTERRUPTER;DIODE,DIP
26			Copyright© 1995-2013 SAMSUNG. All rights reserved.
0	JC93-00130D запросить цену →		FRAMEMAIN-REAR;SCX-8240,SEC,WORLD
1	JC93-00131A запросить цену →		FRAME-REAR HIGH VOLTAGE
2	JC93-00143A запросить цену →		FRAME-REAR DUCT OZONE
3	JC93-00018A запросить цену →		FRAMEMAIN-REARHOLDERAUTOSIZE
3-1	JC92-02622A запросить цену →		PBA-PAPER SIZE SENSOR
3-2	JC61-02925A запросить цену →		HOLDER-SENSOR AUTOSIZE
4	JC61-03572A запросить цену →		HOLDER-HVPS;SCX-8040,HIPS,43.5,174.5,197
5	JC61-03585A запросить цену →		BRACKET-FUSER REAR
6	JC93-00132B запросить цену →		FRAME-REAR HOLDER ALIGN
7	JC61-03616A запросить цену →		FRAME-REAR;SCX-8040,EGI-SECC,1.2,657.2,6
8	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
9	JC93-00283B запросить цену →		FRAME-RIGHT DRAW SIDE
10	JC61-03451A запросить цену →		PLATE-RAILSIDE;CLX-9350,STS304,30,500,G
11	JC61-03282A запросить цену →		BRACKET-FINISHER UPPER
28			Copyright© 1995-2013 SAMSUNG. All rights reserved.

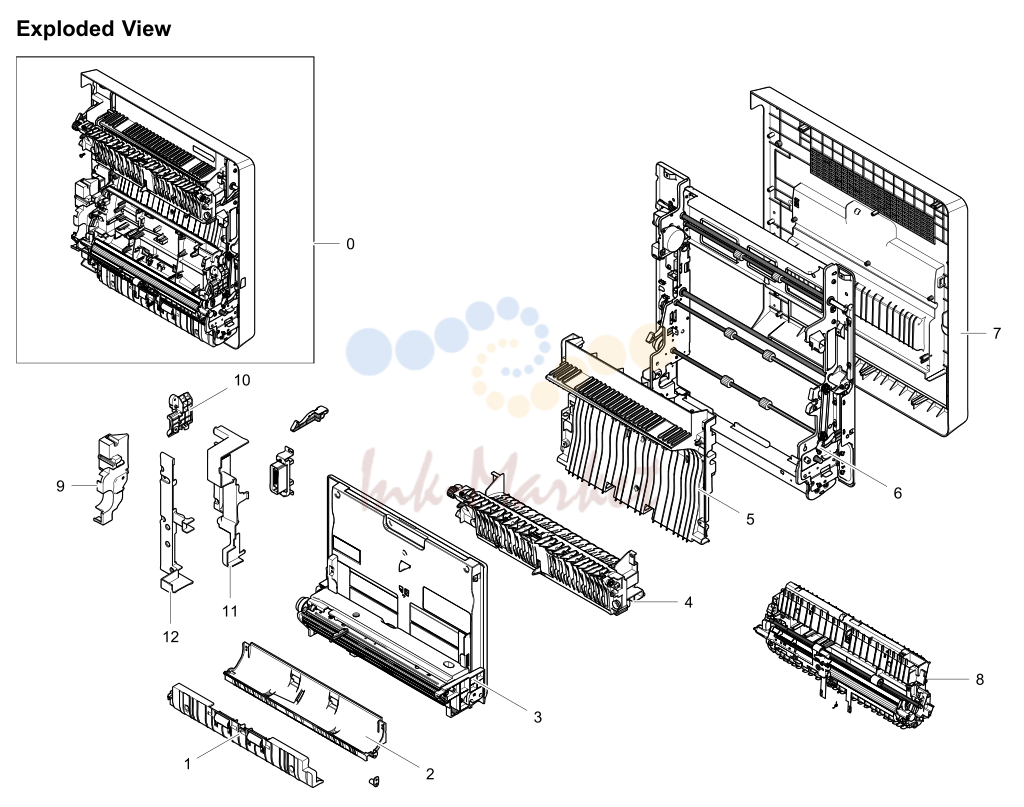

10. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC95-01137A запросить цену →		COVER-SIDE;SCX-8040,SEC
1	JC95-01061A запросить цену →		COVER-SIDE GUIDE LOWER SIDE
2	JC61-02995A запросить цену →		GUIDE-DUPLEX LOWER
3	JC90-00921B запросить цену →		MP;SCX-8040,SEC
4	JC95-01136A запросить цену →		COVER-SIDE DUPLEX ENTRANCE
5	JC61-03555A запросить цену →		GUIDE-DUPLEX
6	JC95-01135A запросить цену →		COVER-SIDEDUPLEX;SCX-8040,SEC
7	JC63-02527A запросить цену →		COVER-SIDE;SCX-8040,HIPS,NeutralGray,PC
8	JC95-01133A запросить цену →		COVER-SIDETR;SCX-8040,SEC
9	JC61-03563A запросить цену →		HOLDER-ALIGN REAR
10	JC61-03562A запросить цену →		HOLDER-ALIGN FRONT
11	JC63-02526A запросить цену →		COVER-PBA_SIDE;SCX-8040,HIPS,2.0,247.8,7
12	JC63-02528A запросить цену →		COVER-HARNESS_MP;SCX-8040,HIPS,Neutral
30			Copyright© 1995-2013 SAMSUNG. All rights reserved.
0	JC90-00921B запросить цену →		MP;SCX-8040,SEC
1	JC90-00989A ✓ в наличии		MP-PICKUPRUBBER;CLX-9350,SEC
2	JC90-00913B запросить цену →		MP-TRAY;SCX-8040,SEC
3	JC47-00003D запросить цену →		CLUTCH-SPUR;2.5,24,1,145mA,160Ohm
4	JC90-00915A запросить цену →		MP-COVERFRONT;CLX-9350,SEC,-,-,
4-1	JC66-02196A запросить цену →		LEVER-EMPTYPAPER;CLX-9350,PC,Black
5	JC90-00919A запросить цену →		MP-BRACKETPICKUP;CLX-9350,SEC,-,-,
5-1	JC33-00029B запросить цену →		SOLENOID-MP;CLX-9350,DC24V,18.4,27*30,
6	JC90-00917A запросить цену →		MPGUIDE-PICKUP;CLX-9350,SEC,-,-,
7	JC90-00916A запросить цену →		MPGUIDE-LOWER;CLX-9350,SEC,-,-,
8	JC66-02348A запросить цену →		ROLLER IDLE-FEED MP
9	JC63-02314A запросить цену →		COVER-TOPMP;CLX-9350,HIPS
10	JC66-02211A запросить цену →		LINK-MIDDLEMP;CLX-9350,PC,88.9
11	JC61-03185A запросить цену →		HINGE-TRAYMP;CLX-9350,POM
32			Copyright© 1995-2013 SAMSUNG. All rights reserved.
0	JC95-01133A запросить цену →		COVER-SIDETR;SCX-8040,SEC
1	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
2	JC61-03546A запросить цену →		GUIDE-FEED
3	JC61-03547A запросить цену →		GUIDE-TR_UPPER
4	JC66-02289A запросить цену →		ROLLER IDLE-RUBBER-IDLE
5	JC63-02525A запросить цену →		COVER-GUIDE_FEED
6	JC95-01134A запросить цену →		COVER-SIDETRROLLER;SCX-8040,SEC
6-1	JC66-02553A запросить цену →		ROLLERTR-TRANSFER;Cosmos,-,75.9mmX
7	JC66-02180A запросить цену →		ACTUATOR-DUPLEX 2; CLX-9350,PC
8	JC66-02206B запросить цену →		ACTUATOR-FUSERIN;SCX-8040ND,NYLON
9	JC66-02479A запросить цену →		ARM-TR_FRONT;SCX-8040,ABS-GF20,BLACK
10	JC66-02480A запросить цену →		ARM-TR_REAR;SCX-8040,ABS-GF20,BLACK
11	JC61-03700A запросить цену →		HOLDER-ACT_FUSER_IN
12	6107-002881 запросить цену →		SPRING-CS;SWPB,0.85t,6.1
13	6107-001731 запросить цену →		SPRING-CS;SUS304,PI0.6,L16.6,ID4.7,OD5.9
34			Copyright© 1995-2013 SAMSUNG. All rights reserved.
0	JC95-01135A запросить цену →		COVER-SIDEDUPLEX;SCX-8040,SEC
1	JC61-02992A запросить цену →		BRACKET-SUPPORT LOWER
2	JC66-02744A запросить цену →		ROLLER IDLE-DUPLEX
3	JC66-02360B запросить цену →		ROLLER IDLE-DUPLEX CLUTCH
4	JC31-00102A запросить цену →		MOTOR CIRCUIT-STEP
6	JC47-00003D запросить цену →		CLUTCH-SPUR;2.5,24,1,145mA,160Ohm
7	JC66-02165A запросить цену →		GEAR-IDLEBEXIT;CLX-9350,POM,1.0,21,23
8	JC66-02163A запросить цену →		GEAR-EXIT;CLX-9350,POM,1.0,16,18.39
9	JC66-02535A запросить цену →		ROLLER IDLE-DUPLEX_SIDE
10	6602-002826 запросить цену →		BELT-TIMINGGEAR;S2M244,RUB(CR),L244
11	JC61-02994A запросить цену →		BRACKET-RAIL REAR SIDE
12	JC61-02991A запросить цену →		BRACKET-RAIL FRONT SIDE
13	JC64-00535A запросить цену →		LOCKER-FRONT_LOWER
14	JC66-02476A запросить цену →		LINK-LOCKER_FRONT_LOWER
15	JC66-02261A запросить цену →		PULLEY-DUPLEX 1
16	JC64-00534A запросить цену →		LOCKER-FRONT_UPPER
17	6107-002697 запросить цену →		SPRING-TS;SUS304,Pi1.8,ID9.2,OD12.8,8.5,
18	JC66-02477A запросить цену →		LINK-LOCKER_REAR_SIDE
19	JC66-02483A запросить цену →		GEAR-DUPLEX_UPPER;SCX-8040,POM,A-0.5
20	JC61-03578A запросить цену →		BRACKET-SUPPORT_UPPER
36			Copyright© 1995-2013 SAMSUNG. All rights reserved.
0	JC95-01136A запросить цену →		COVER-SIDE DUPLEX ENTRANCE
1	JC61-03551A запросить цену →		GUIDE-EXIT_SIDE
2	JC61-03554A запросить цену →		GUIDE-DUPLEX-ENTRANCE
3	JC66-02472A запросить цену →		LEVER-RETURN_GATE;SCX-8040,PPE+PS
4	JC66-02531A запросить цену →		ACTUATOR-FUSER-OUT;SCX-8040,PPE+PS
5	JC66-02180A запросить цену →		ACTUATOR-DUPLEX 2; CLX-9350,PC
6	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
7	JC66-02289A запросить цену →		ROLLER IDLE-RUBBER-IDLE
8	JC61-03552A запросить цену →		HOLDER-SENSOR;SCX-8040,PC,BLACK
9	JC66-02163A запросить цену →		GEAR-EXIT;CLX-9350,POM,1.0,16,18.39
10	JC66-02373A запросить цену →		ROLLER-EXIT;CLX-9350,EPDM
11	6107-001731 запросить цену →		SPRING-CS;SUS304,PI0.6,L16.6,ID4.7,OD5.9
12	JC66-02354A запросить цену →		SHAFT-ROLLER IDLE L
13	JC61-03098A запросить цену →		HOLDER-ROLLER IDLE
38			Copyright© 1995-2013 SAMSUNG. All rights reserved.

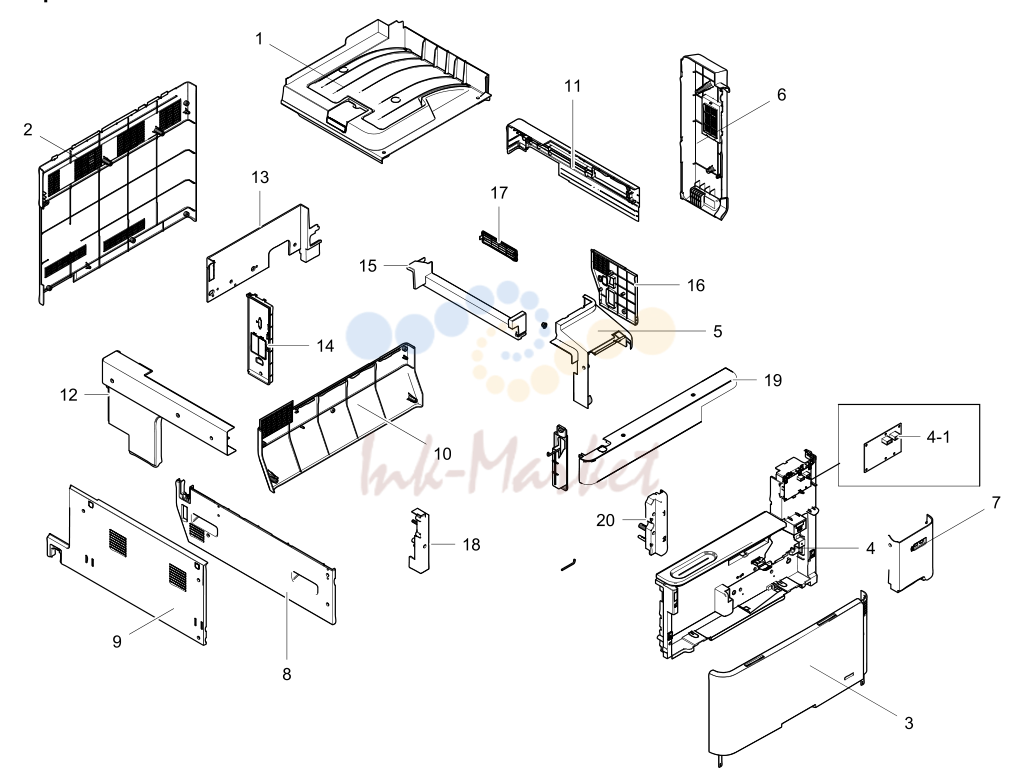

11. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
1	JC95-01033A запросить цену →		COVER-EXIT;CLX-9350,SEC,WORLD,-,-,-,
2	JC63-02219A запросить цену →		COVER-REARUPPER;CLX-9350,HIPS,T2.5,W
3	JC95-01809A запросить цену →		COVER-FRONT;SCX-8240ND,SEC,WORLD
4	JC95-01143B запросить цену →		COVER-INNER;SCX-8240,SEC
4-1	JC92-02586A запросить цену →		PBA-USB HUB
5	JC95-01145A запросить цену →		COVER-HINGE OPE
6	JC95-01032A запросить цену →		COVER-RIGHT;CLX-9350,SEC,WORLD,-,-,-,
7	JC63-02518A запросить цену →		COVER-OPE HINGE 2 MONO
8	JC95-01024A запросить цену →		COVER-LEFT LOWER
9	JC63-02521A запросить цену →		COVER-LEFT UPPER MONO
10	JC63-02220A запросить цену →		COVER-REARLOWER;CLX-9350,HIPS,T
11	JC63-02233A запросить цену →		COVER-SCANRIGHT;CLX-9350,HIPS,T2.5,W
12	JC63-02523A запросить цену →		COVER-SCAN LEFT MONO
13	JC63-02519A запросить цену →		COVER-EXIT REAR MONO
14	JC63-03960A запросить цену →		COVER-SHIELDMONO;SCX-8040ND,HIPS,T
15	JC63-02529A запросить цену →		COVER-2NDEXIT;SCX-8040ND,HIPS,T2.5,W
16	JC63-02274A запросить цену →		COVER-RIGHTLOWER;CLX-9350,HIPS,T
17	JC67-00398A запросить цену →		CAP-DUMMYSTAND;CLX-9350,HIPS,T2.5,W
18	JC63-02215A запросить цену →		COVER-DUMMYFRONTLL;CLX-9350,HIPS,T
19	JC95-01152B запросить цену →		COVER-FRONTSCAN;SCX-8025ND,SEC
20	JC95-01027A запросить цену →		COVER-FRONT RIGHT
40			Copyright© 1995-2013 SAMSUNG. All rights reserved.

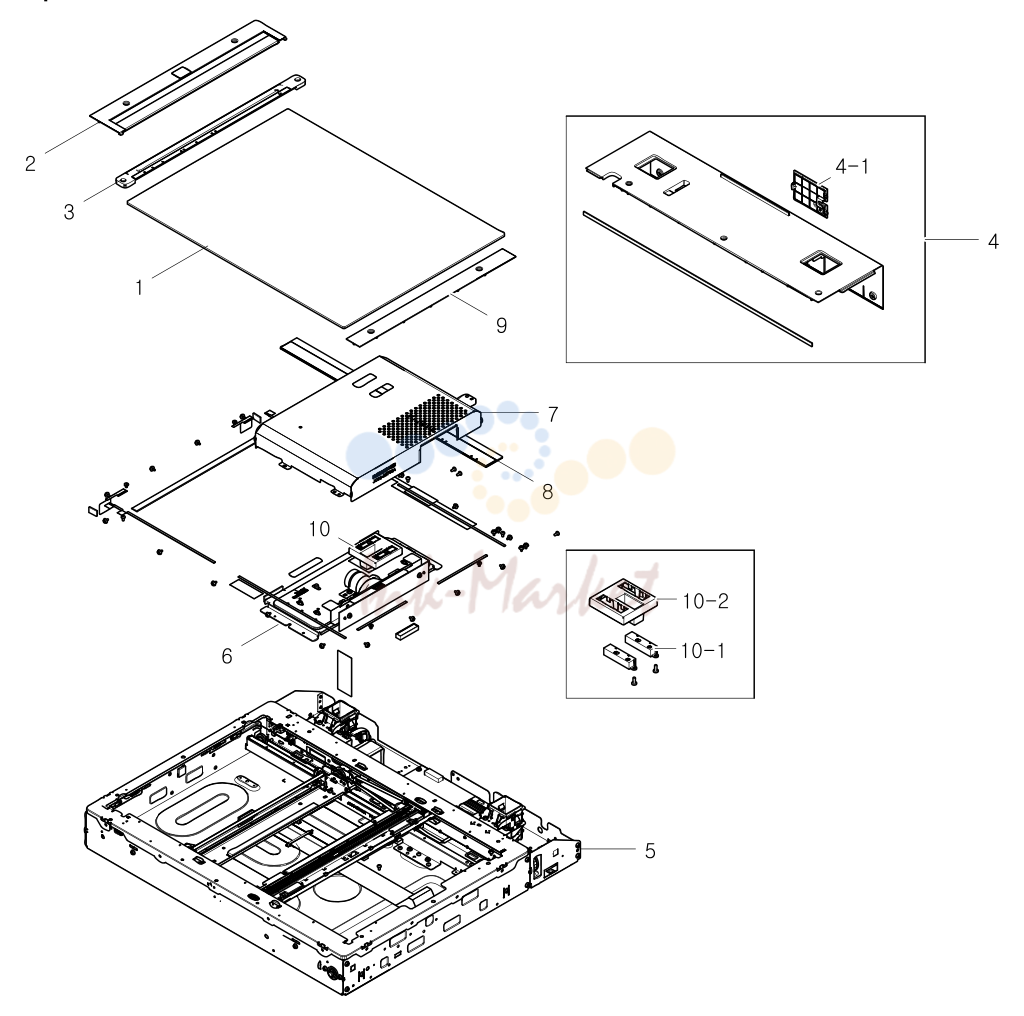

12. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
1	JC01-00034A запросить цену →		GLASSOTHERS-SCAN;482X358,4,Transmissivi
2	JC97-03864A запросить цену →		PLATENFRHR-GLASSADF;CLX-9350ND,SEC
3	JC97-04235A запросить цену →		PLATEN FR HR-GUIDE ADF
4	JC97-04236A запросить цену →		PLATEN FR HR-COVER REAR
4-1	JC63-02387A запросить цену →		COVER-CONNECTOR_SCAN
5	JC97-04221A запросить цену →		PLATENFRHR-BASE;CLX-9352,SCANNER
6	JC97-04237A запросить цену →		PLATENFRHR-ALIGN;CLX-9352,SCANNER
7	JC61-05798A запросить цену →		PLATE-ALIGN COVER
8	JC97-03727A запросить цену →		PLATENFRHR-GUIDEPAPER;CLX-9350,SEC
9	JC97-03724A запросить цену →		PLATENFRHR-COVERGLASS;CLX-9350,SEC
10	JC97-04705A запросить цену →		PLATEN-APS;CLX-9201,SEC
10-1	0604-001453 запросить цену →		PHOTO-INTERRUPTER; PHOTO
10-2	JC61-04569A запросить цену →		HOLDER-APS;CLX-9201,ABS,60,60,BLACK
42			Copyright© 1995-2013 SAMSUNG. All rights reserved.
1	JC97-04223A запросить цену →		PLATENFRHR-UPPER;CLX-9352,SCANNER
1-1	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
1-2	JC61-04573A запросить цену →		HOLDER-HINGE-L;CLX-9201,ABS,59,63.1
1-3	JC66-03185A запросить цену →		LEVER-OPEN-SENSOR
1-4	JC61-04574A запросить цену →		HOLDER-HINGE-R;CLX-9201,ABS,61.3,61
2	JC97-04224A запросить цену →		PLATENFRHR-LOWER;CLX-9352,SCANNER
2-1	JC92-02579A запросить цену →		PBA-SCANJOINT;CLX-9352,SEC,USA
2-2	6602-001725 запросить цену →		BELT-TIMING GEAR
2-3	JC66-03242A запросить цену →		PULLEY-DRIVING;CLX-9201,PC,BLACK,8,33
2-4	JC66-02257A запросить цену →		PULLEY-BELT
2-5	JC31-00158A запросить цену →		MOTOR STEP 1P
2-6	JC97-04227A запросить цену →		PLATEN FR HR-STRING FRONT
2-7	JC97-04226A запросить цену →		PLATEN FR HR-STRING REAR
2-8	6601-002694 запросить цену →		BEARINGBALL;608ZZ,ID8.0,OD22.0,L7.0,STA
2-9	JC97-04230A запросить цену →		PLATEN FR HR-RAIL UPPER F
3	JC97-03984A запросить цену →		PLATEN FR HR-CARRIAGE HR
3-1	JC66-03241A запросить цену →		PULLEY-WIRE
3-2	JC61-04632A запросить цену →		BRACKET-HRF;CLX-9201,SECC,1.0,10,53.4
4	JC97-04222A запросить цену →		PLATEN FR HR-CARRIAGE FR
4-1	JC61-04644A запросить цену →		PLATE-HEATSINKR;CLX-9201,AL,2.0,50.6,10
4-2	JC63-03380A запросить цену →		COVER-LED-MMT
4-3	JC61-04571A запросить цену →		HOLDERLED-FFC;CLX-9201,PC,56.6,54.6,BLA
4-4	JC61-04635A запросить цену →		BRACKET-FRR;CLX-9201,SECC,1.0,12.5,48.6
4-5	JC61-04675A запросить цену →		HOLDER-LEDGUIDE;CLX-9201,AL,30.1,12.92
44			Copyright© 1995-2013 SAMSUNG. All rights reserved.

13. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC97-04212A запросить цену →		DADF;CLX-9352NA,SEC
1	JC97-04234A запросить цену →		DADFPLATEN;CLX-9352,SEC
2	JC97-04220A запросить цену →		DADF-SUB;CLX-9352,SEC
3	JC63-03970A запросить цену →		COVER-DUMMY R
4	JC63-03965A запросить цену →		COVER-SIDE-R
5	JC63-03966A запросить цену →		COVER-SIDE_F;CLX-9350,HIPS,2,81,622.4,CR
6	JC97-04225A запросить цену →		DADFOPEN-COVER;CLX-9352,SEC
7	JC97-04233A ✓ в наличии		DADF-HINGER;CLX-9352,SEC,112.4*43.8*8 SC
8	JC97-04758A ✓ в наличии		HINGE-DADFL;CLX-9352,SEC,TRANS
9	JC92-02446B запросить цену →		PBA-ADF
1	JC97-03992A запросить цену →		DADFFRAME-MAIN;CLX-9201,SEC
2	JC97-03993A запросить цену →		DADF-MOTOR;CLX-9201,SEC
3	JC97-03994B запросить цену →		DADFSTACKER;CLX-9352,SEC
3-1	JC61-04749B запросить цену →		GUIDE-DOC_R;CLX-9352,ABS+PC,2,125,50,17.
3-2	JC61-04748B запросить цену →		GUIDE-DOC_F;CLX-9352,ABS+PC,2,125,50,17.
3-3	JC66-03209B запросить цену →		ACTUATOR-PAPER_LENGTH
3-4	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
3-5	JC61-04751A запросить цену →		GUIDE-GEAR_RACK_R
3-6	JC61-04750A запросить цену →		GUIDE-GEAR_RACK_F
3-7	JF72-41354A запросить цену →		GEAR;CF4500,POM,NATURAL(WHITE)
3-8	JC61-01438A запросить цену →		GUIDE-STACKER WIRE
46			Copyright© 1995-2013 SAMSUNG. All rights reserved.
0	JC97-03992A запросить цену →		DADFFRAME-MAIN;CLX-9201,SEC
1	JC97-04243A запросить цену →		ADF-HOLDERADFRUBBER;CLX-9201,SEC
2	JC69-02810A запросить цену →		PAD-GUIDE_PICKUP;CLX-9201,PU,1.0,10,35
3	JC61-04583A запросить цену →		GUIDE-PICK_UP;CLX-9201,ABS,2,329.6,PATH
4	JC61-04908A запросить цену →		BRACKET-EXIT;CLX-9201,EGI-SECC,0.8,316.1
5	JC67-00562A запросить цену →		BRUSH-ANTISTATIC; CLX-9201,SUS
6	JC66-03095A запросить цену →		ROLLERADF-EXIT;CLX-9201,EPDM,16
7	JC66-03094A запросить цену →		ROLLERADF-REGI;CLX-9201,EPDM,16
8	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
9	JC47-00033G запросить цену →		CLUTCH-ELECTRONIC CLUTCH
10	JC66-03261A запросить цену →		GEAR-EXIT
11	JC66-03264A запросить цену →		GEAR-IDLE_CLUTCH
12	6602-003183 запросить цену →		BELT-TIMING GEAR
13	6602-003186 запросить цену →		BELT-TIMING GEAR
14	JC66-03266A запросить цену →		GEAR-KNOB; CLX-9201,POM,0.8,20,ICE
15	JC66-03267A запросить цену →		GEAR-REDUCTION_KNOB
16	JC66-03184A запросить цену →		ACTUATOR-EXIT;CLX-9201,PC,126.2
17	JC66-03177A запросить цену →		ROLLERADF-EXIT_IDLE;CLX-9201,POM,12
18	JC61-04832A запросить цену →		HOLDER-EXIT IDLE_F
19	JC66-03093A запросить цену →		ROLLER ADF-RUBBER-FEED
20	JC61-04584A запросить цену →		GUIDE-WHITE_BAR;CLX-9201,PC,319.5,PATH
21	JC66-03176A запросить цену →		PULLEY-FEED
22	JC66-03268A запросить цену →		LINK-EXITIDLE;CLX-9201,POM,55,BLACK
23	JC66-03175A запросить цену →		PULLEY-CLUTCH;CLX-9201,POM,6.02,19.864
48			Copyright© 1995-2013 SAMSUNG. All rights reserved.
0	JC97-03993A запросить цену →		DADF-MOTOR;CLX-9201,SEC
1	JC31-00156A запросить цену →		MOTOR BLDC-TYPE1; 300~2500rpm,DC
2	JC33-00007A ✓ в наличии		SOLENOID-PICKUP;SCX-5100,DC24V,80,36.5
3	JC61-04534A запросить цену →		HOLDER-HARNESS
4	JC61-00699B запросить цену →		BUSH-EXIT;CLX-9350,BRONZE,6D,WithOut
5	JC61-04627A запросить цену →		BRACKET-MOTOR
6	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
7	JC47-00033G запросить цену →		CLUTCH-ELECTRONIC CLUTCH
8	JC66-03260A запросить цену →		GEAR-CAM_OUTER
9	JC66-03265A запросить цену →		GEAR-PICKUP_IDLE
10	JC66-03263A запросить цену →		GEAR-REDUCTION
11	JC66-03259A запросить цену →		GEAR-CAM_INNER
12	JC66-03262A запросить цену →		GEAR-EXIT_IDLE
13	6107-003036 запросить цену →		SPRING-ES;SWP,0.55,20.8,5.5,22
50			Copyright© 1995-2013 SAMSUNG. All rights reserved.
0	JC97-04225A запросить цену →		DADFOPEN-COVER;CLX-9352,SEC
1	JC97-04009A ✓ в наличии		DADFGUIDE-PIKCUP;CLX-9201,SEC
2	JC66-03148A запросить цену →		ACTUATOR-REGI;CLX-9201,PC,156.8
3	JC66-03147A запросить цену →		ACTUATOR-DETECT
4	JC64-00867A запросить цену →		HANDLE-COVER OPEN
5	JC63-03890A запросить цену →		SPONGE-COVEROPEN;PUR,3,40,29,GRAY
6	6107-003022 запросить цену →		SPRING-CS;SWP,1.1,30.63,10.1,12.3,11.5,R
7	JC61-04647A запросить цену →		STOPPER-PAPER
8	JC63-03968A запросить цену →		COVER-OPENINNER;CLX-9350,HIPS,2,302.7,7
9	JC66-02384A запросить цену →		ROLLER IDLE-IDLE TAKE AWAY
10	JC63-03967A запросить цену →		COVER-OPEN;CLX-9350,HIPS,2,363.27,80,CRE
1	JC63-03969A запросить цену →		COVER-PLATEN;CLX-9350,HIPS,2,550,480,108
2	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
3	JC61-05797A запросить цену →		BRACKET-DUMMY PLATEN
4	JC66-03211A запросить цену →		SHAFT-IDLE_FEED;CLX-9201,SUM23,172,4
5	JC66-01022B запросить цену →		ROLLER IDLE-IDLE SCF
6	JC66-03210A запросить цену →		ACTUATOR-SCAN
7	6107-003277 запросить цену →		SPRING-ES;SWPA,0.45,18.2,5.6,11.5,RIGHT
8	JC63-03972A запросить цену →		GROUND-HINGE_RIGHT
9	JC63-03971A запросить цену →		GROUND-HINGE FRAME
52			Copyright© 1995-2013 SAMSUNG. All rights reserved.

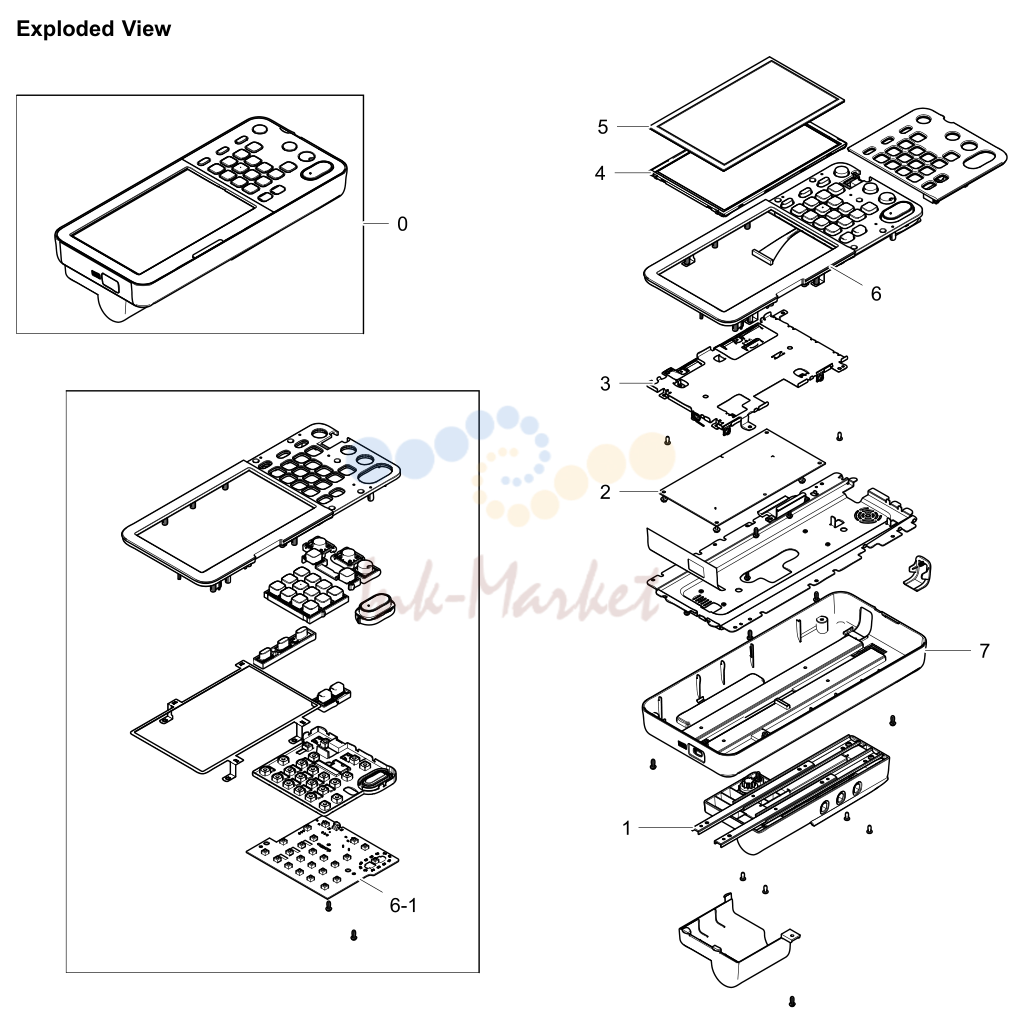

14. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC97-04362B запросить цену →		OPE;CLX-9352NA,SEC
1	JC97-03710A запросить цену →		OPE-COVERRAIL;CLX-9350,SEC,WORLD
2	JC92-02583B запросить цену →		PBA-OPEMAIN;CLX-9352NA,SEC
3	JC97-04063A запросить цену →		OPE-FRAMELCD;CLX-9350,SEC,WORLD
4	JC07-00023A запросить цену →		LCD-TSP
5	JC07-00022A запросить цену →		LCD;LTN101NT07-8,CLX-9350,1024(H)x600(
6	JC97-04361A запросить цену →		OPE-FRONT;CLX-9352NA,WORLD
6-1	JC92-02585A запросить цену →		PBA-OPE KEY
7	JC97-04567A запросить цену →		OPE-COVERBOTTOM;CLX-9350ND,SEC
54			Copyright© 1995-2013 SAMSUNG. All rights reserved.
