Samsung Samsung SCX-8123 — каталог запчастей со схемами

Содержание

• 1. Exploded Views and Parts List
• 2. Exploded Views and Parts List
• 3. Exploded Views and Parts List
• 4. Exploded Views and Parts List
• 5. Exploded Views and Parts List
• 6. Exploded Views and Parts List
• 7. Exploded Views and Parts List
• 8. Exploded Views and Parts List
• 9. Exploded Views and Parts List

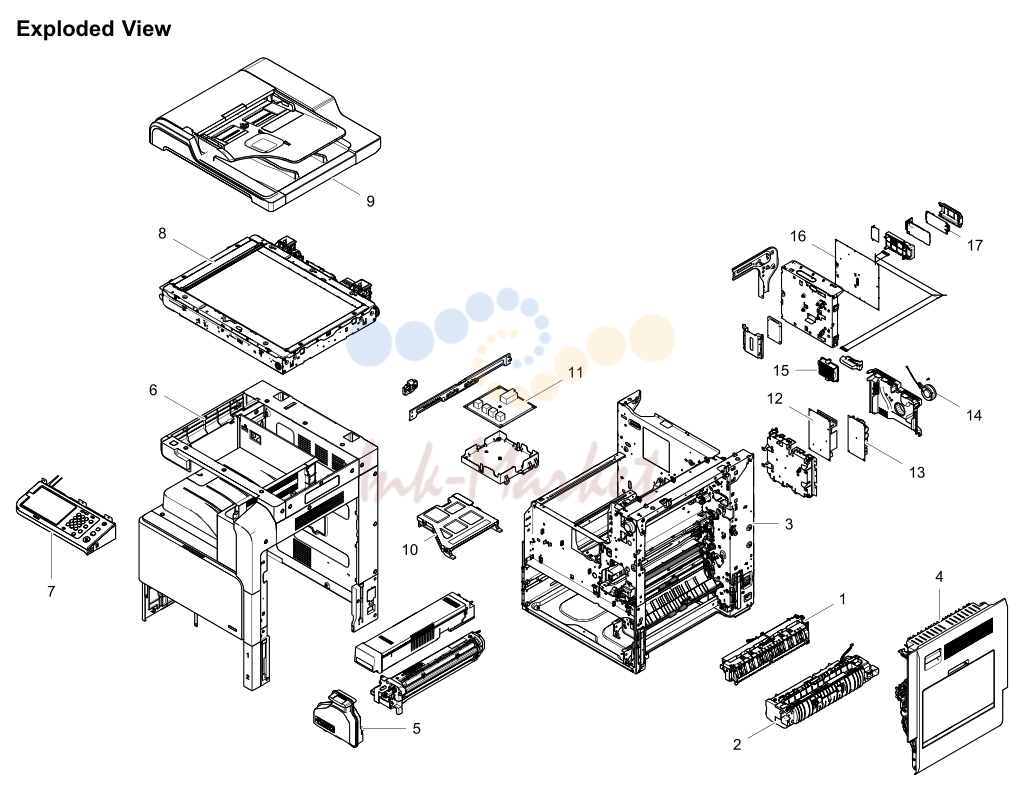

1. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
1	JC90-01118A запросить цену →		EXIT;CLX-9201
2	JC91-01050A ✓ в наличии		FUSER;SCX-8128NA,SEC,WORLD,220V
3	JC93-00439A запросить цену →		FRAME-MAIN ENGINE
4	JC95-01508A запросить цену →		COVER-SIDEMONO;CLX-9201
5	JC96-06214A запросить цену →		CARTRIDGE-WTB;SCX-8128NA,SEC,WORLD
6	JC95-01495A запросить цену →		COVER;SCX-8128NA,WORLD,SEC
7	JC97-04006B запросить цену →		OPE;CLX-9201,WORLD,SEC
8	JC97-04020A запросить цену →		PLATENFRHR;CLX-9201,SCANNER
9	JC97-03989A запросить цену →		DADF;CLX-9201,SEC
10	JC97-04017A ✓ в наличии		LSU;SCX-8123ND,SEC,single,A3,600,Single
11	JC44-00182A запросить цену →		HVPS; 24V,21.6V~27.6V,MAX
12	JC44-00100C запросить цену →		SMPS-V2; CLX-9201,PSPN
13	JC44-00211A запросить цену →		FDB-POLARIS / EVERGREEN_V2
14	JC29-00002A запросить цену →		FILTERBPF;SCX-8025ND
15	JC29-00002A запросить цену →		FILTERBPF;SCX-8025ND
16	JC92-02452A запросить цену →		PBA-MAIN;SCX-8128,SEC,FR-4,6Layer
17	JC92-02439A запросить цену →		PBA-FAXJOINT;CLX-9201,SEC,CEM-3,2Layer
2			Copyright© 1995-2012 SAMSUNG. All rights reserved.

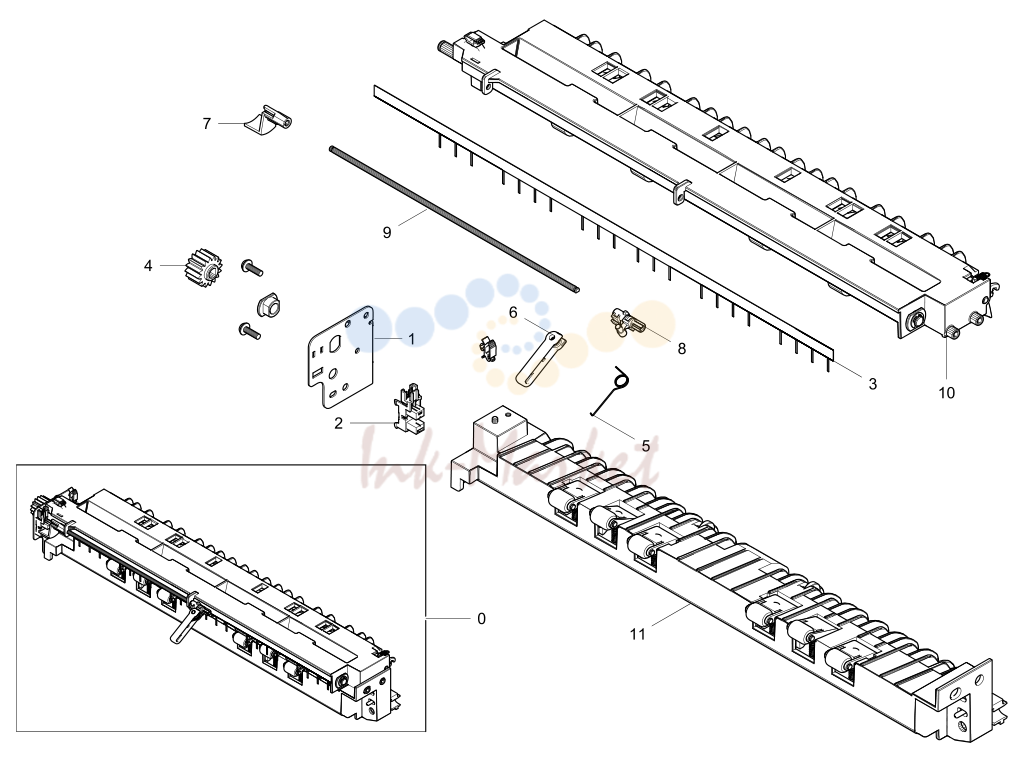

2. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC90-01118A запросить цену →		EXIT;CLX-9201
1	JC61-04690A запросить цену →		BRACKET-REAR EXIT
2	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
3	JC67-00563A запросить цену →		BRUSH-EXIT;CLX-9201,SUSFIBER,347.5,16.9
4	JC66-02163A запросить цену →		GEAR-EXIT;CLX-9350,POM,1.0,16,18.39
5	6107-002654 запросить цену →		SPRING-TS;SUS304,PI0.45,ID6.5,OD7.4,RIGH SC
6	JC66-02217A запросить цену →		ACTUATOR-F_D FULL EXIT
7	JC66-02218A запросить цену →		LEVER-ACTURATOR F_D FULL
8	JC66-02278A запросить цену →		LEVER-ACTFULLEXIT;CLX-9350,PC,Black
9	JC66-02423A запросить цену →		SHAFT-ACTUATOR F_D FULL EXIT
10	JC90-01132A запросить цену →		EXIT-GUIDEUPPER;CLX-9201
11	JC90-01133A запросить цену →		EXIT-GUIDELOWER;CLX-9201
4			Copyright© 1995-2012 SAMSUNG. All rights reserved.

3. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC90-01140A запросить цену →		CASSETTE-1ST;CLX-9201,SEC
1	JC61-04712A запросить цену →		FRAME-CASSETTE 1ST
2	JC64-00715A запросить цену →		LOCKER-CASSETTE 1ST
3	6107-001761 запросить цену →		SPRING-ES;SWPB,PI0.55,L27.9,ID4.35,OD4.
4	JC61-04886A запросить цену →		HOLDER-LOCKER
5	JC90-01129A запросить цену →		CASSETTE-COVER;CLX-9201,SEC
6	JC90-01130A запросить цену →		CASSETTE-GUIDEFRONT;CLX-9201,SEC
7	JC90-01131A запросить цену →		CASSETTE-GUIDEREAR;CLX-9201,SEC
8	JC66-01020A запросить цену →		GEAR-M_PINION 24
9	6002-000440 запросить цену →		SCREW-TAPPING
10	JC90-01128A запросить цену →		CASSETTE-BRACKETLIFT;CLX-9201,SEC
11	JC66-03285A запросить цену →		SHAFT-LIFTINGCST;CLX-9201,SUM23,229.1,
12	JC66-03278A запросить цену →		GEAR-LIFTINGCST;CLX-9201,POM,1,60
13	JC61-03206A запросить цену →		PLATE-LEVER;CLX-9350,EGI-SECC,1.6T,73,60
14	JC61-04718A запросить цену →		GUIDE-LEFT;CLX-9201,HIPS,64,79.3,ICE-GRE
15	JC64-00704A запросить цену →		INDICATOR-SIZE REAR
16	JC66-03202A запросить цену →		LEVER-LINKSIZE1ST;CLX-9201,ABS,3,19.2,
17	6003-000264 запросить цену →		SCREW-TAPTYPE
18	JC64-00703A запросить цену →		INDICATOR-SIZE SIDE
19	JC61-04767A запросить цену →		PLATE-KNOCK UP
20	JC62-00946A запросить цену →		SEAL-PADCST;CLX-9201,Flocking,BLK,0.5,4
21	JC61-03331A запросить цену →		ROLLER-IDLE CST
6			Copyright© 1995-2012 SAMSUNG. All rights reserved.

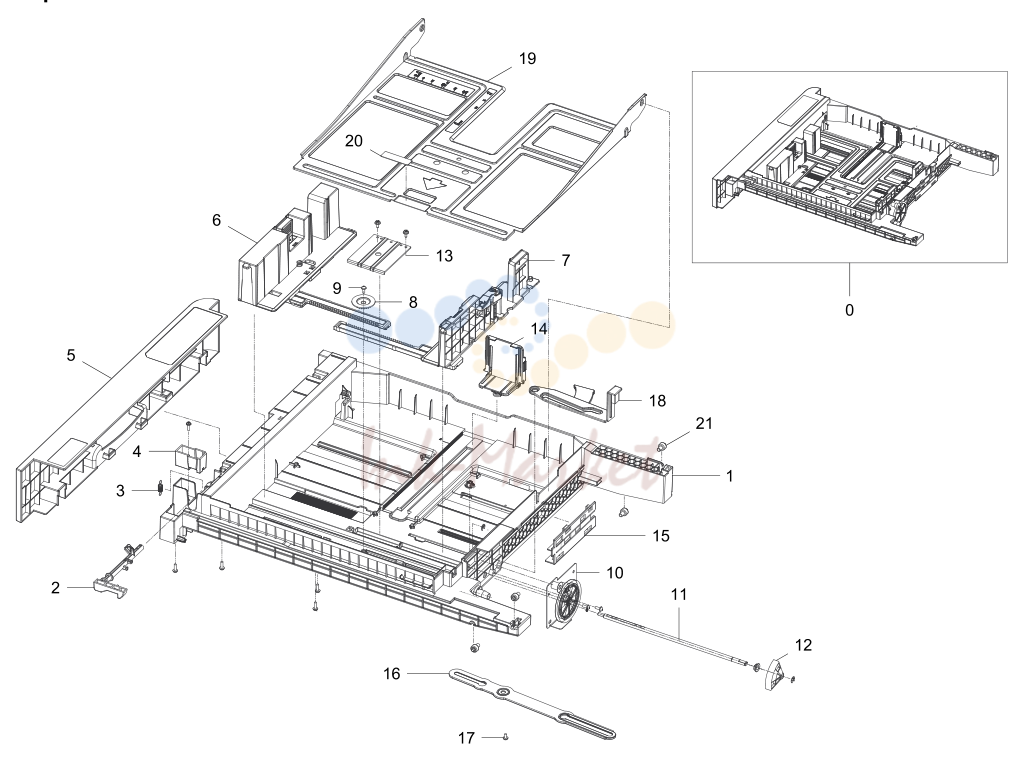

4. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC90-01141A запросить цену →		CASSETTE-2ND;CLX-9201,SEC
1	JC61-04713A запросить цену →		FRAME-CASSETTE 2ND
2	JC64-00716A запросить цену →		LOCKER-CASSETTE 2ND
3	6107-001761 запросить цену →		SPRING-ES;SWPB,PI0.55,L27.9,ID4.35,OD4.
4	JC61-04886A запросить цену →		HOLDER-LOCKER
5	JC90-01129A запросить цену →		CASSETTE-COVER;CLX-9201,SEC
6	JC90-01130A запросить цену →		CASSETTE-GUIDEFRONT;CLX-9201,SEC
7	JC90-01131A запросить цену →		CASSETTE-GUIDEREAR;CLX-9201,SEC
8	JC66-01020A запросить цену →		GEAR-M_PINION 24
9	6002-000440 запросить цену →		SCREW-TAPPING
10	JC90-01128A запросить цену →		CASSETTE-BRACKETLIFT;CLX-9201,SEC
11	JC66-03285A запросить цену →		SHAFT-LIFTINGCST;CLX-9201,SUM23,229.1,
12	JC66-03278A запросить цену →		GEAR-LIFTINGCST;CLX-9201,POM,1,60
13	JC61-03206A запросить цену →		PLATE-LEVER;CLX-9350,EGI-SECC,1.6T,73,60
14	JC61-04718A запросить цену →		GUIDE-LEFT;CLX-9201,HIPS,64,79.3,ICE-GRE
15	JC64-00704A запросить цену →		INDICATOR-SIZE REAR
16	JC66-03201A запросить цену →		LEVER-LINKSIZE2ND;CLX-9201,ABS,21.2,19
17	6003-000264 запросить цену →		SCREW-TAPTYPE
18	JC64-00703A запросить цену →		INDICATOR-SIZE SIDE
19	JC61-04767A запросить цену →		PLATE-KNOCK UP
20	JC62-00946A запросить цену →		SEAL-PADCST;CLX-9201,Flocking,BLK,0.5,4
21	JC61-03331A запросить цену →		ROLLER-IDLE CST
8			Copyright© 1995-2012 SAMSUNG. All rights reserved.

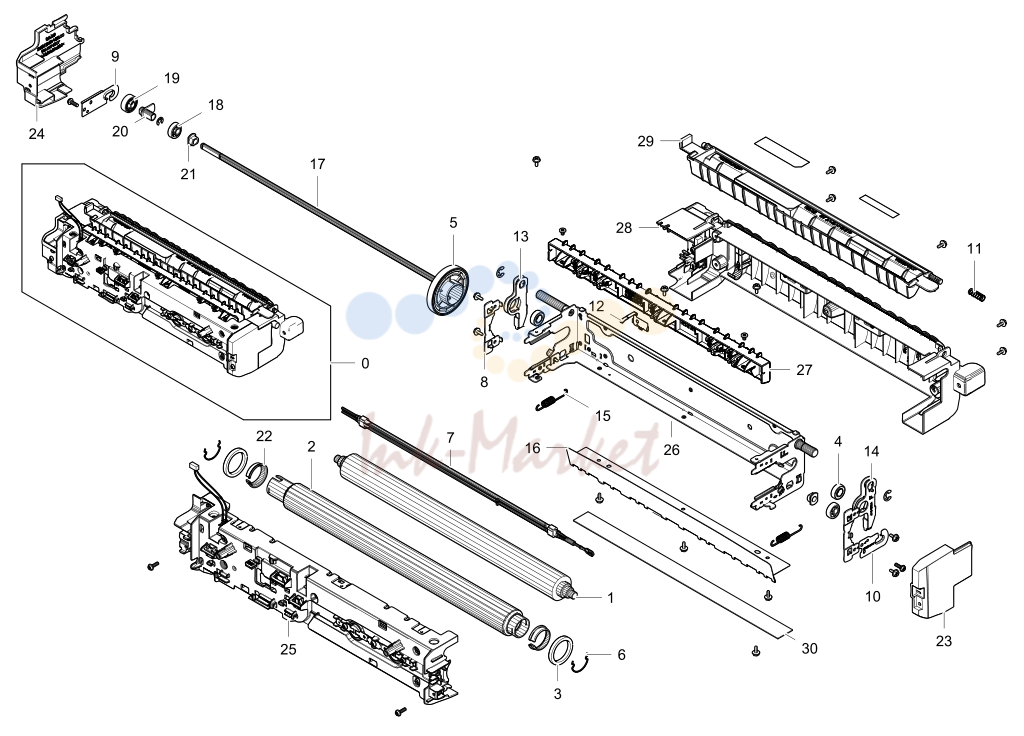

5. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC91-01050A ✓ в наличии		FUSER;SCX-8128NA,SEC,WORLD,220V
1	JC66-03256A запросить цену →		ROLLER-PRESSURE
2	JC66-03257A запросить цену →		ROLLER-HEAT
3	6601-001479 запросить цену →		BEARING-BALL
4	6601-002415 запросить цену →		BEARING-BALL
5	JC66-03131A запросить цену →		GEAR-DRIVE;SCX-8123ND,PPS,1.0,Z53,OD55
6	6107-003005 запросить цену →		SPRING-ETC;SUS304,CD1.0
7	4713-001633 запросить цену →		LAMP-HALOGEN;230V,1300W,13*9.8*379.9
8	JC61-04515A запросить цену →		BRACKET-BEARING
9	JC61-04522A запросить цену →		BRACKET-LAMP REAR
10	JC61-04521A запросить цену →		BRACKET-LAMP FRONT
11	6107-003003 запросить цену →		SPRING-CS;SWPB,CD0.45,L18.8,ID5.9,OD6.8
12	JC63-03277A запросить цену →		GROUND-BIAS PR
13	JC61-04519A запросить цену →		BRACKET-SPRING REAR
14	JC61-04518A запросить цену →		BRACKET-SPRING FRONT
15	6107-003004 запросить цену →		SPRING-ES;SWPB,CD1.2,L44,OD7.3
16	JC61-04520A запросить цену →		BRACKET-INPUT PR
17	JC66-03103A запросить цену →		SHAFT-CAM
18	JC66-03178A запросить цену →		CAM-REAR
19	JC66-03132A запросить цену →		GEAR-IDLE_M
20	JC61-04533A запросить цену →		HOLDER-WHEEL POSITION
21	JC61-00423A запросить цену →		BUSH-6_D;ML-9400W,bearing,6,NTR
22	JC61-01958A ✓ в наличии		BUSH-HR;ML-3471ND/SEE,PPS,22.3,24.9,7.0,
23	JC63-03317A запросить цену →		COVER-SIDE FRONT
24	JC63-03316A запросить цену →		COVER-SIDE REAR
25	JC91-01051A запросить цену →		FUSER-FRAME LOWER
26	JC91-01052A запросить цену →		FUSER-BRACKETPR;SCX-8128NA,SEC,EXP
27	JC91-01053A запросить цену →		FUSER-OUTPUTHR;SCX-8128NA,SEC,EXP
28	JC91-01054A запросить цену →		FUSER-FRAMEUPPER;SCX-8128NA,SEC,EXP
29	JC91-01062A запросить цену →		FUSER-OUTPUTPR;SCX-8128NA,SEC,EXP
30	JC63-03275A запросить цену →		FELT-BOTTOM
10			Copyright© 1995-2012 SAMSUNG. All rights reserved.

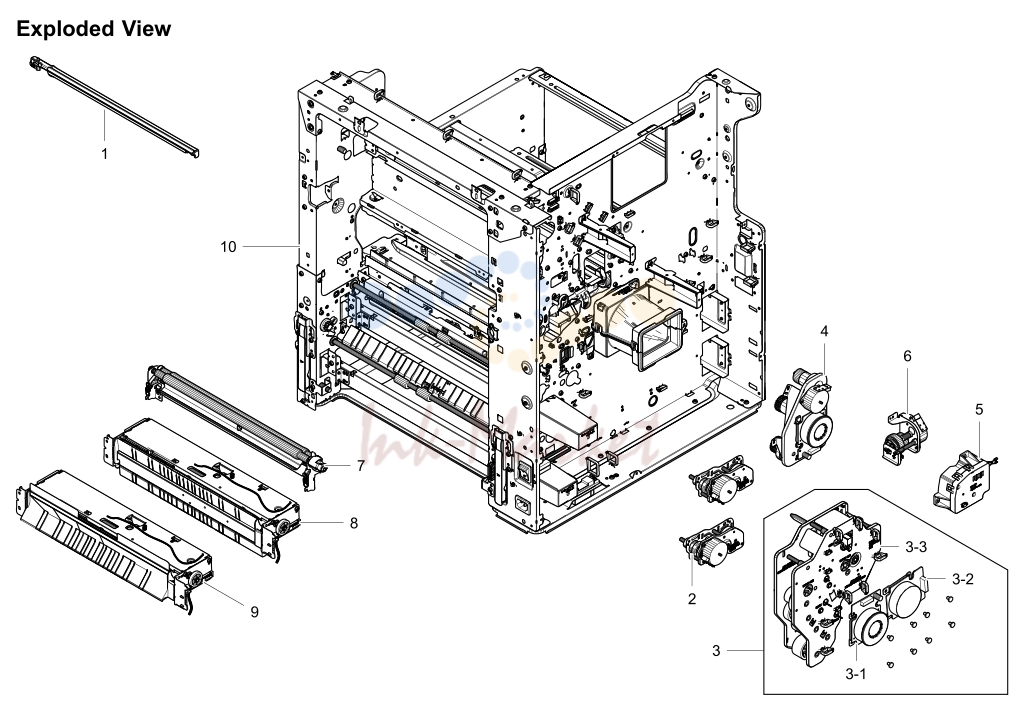

6. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
1	JC93-00078B запросить цену →		FRAME-REGI HOLDER DUST
2	JC93-00442A запросить цену →		DRIVE-PICKUP;CLX-9201NA,SEC
3	JC93-00448A запросить цену →		DRIVEMAIN;SCX-8128NA,SEC
3-1	JC31-00123B запросить цену →		MOTORBLDC;2000rpm,1200gfcm,24V,2.8A,150
3-2	JC31-00123A запросить цену →		MOTORBLDC;2000rpm,1200gfcm,24V,2.8A,150
3-3	JC93-00724A запросить цену →		DRIVE-MAINSUBMONO;SCX-8128NA,SEC
4	JC93-00449A запросить цену →		DRIVE-MFUSEREXIT;SCX-8128NA,SEC
5	JC93-00450A запросить цену →		DRIVE-MTONERSUPPLY;SCX-8128NA,SEC
6	JC93-00451A запросить цену →		DRIVE-DUCT;SCX-8128NA,SEC
7	JC93-00508A запросить цену →		FRAME-MAINREGI;CLX-9201
8	JC93-00512A запросить цену →		FRAMEMAIN-PICKUP2ND;CLX-9201,SEC
9	JC93-00511A запросить цену →		FRAMEMAIN-PICKUP1ST;CLX-9201,SEC
10	JC93-00684A запросить цену →		FRAME-MAIN;SCX-8128,SEC,WORLD
0	JC93-00449A запросить цену →		DRIVE-MFUSEREXIT;SCX-8128NA,SEC
1	JC61-04512A запросить цену →		BRACKET-M DRIVE FUSER EXIT
2	JC66-03108A запросить цену →		GEAR-RDCN EXIT
3	JC66-03141A запросить цену →		GEAR-M FUSER ONE WAY
4	JC66-00340A ✓ в наличии		GEAR-HUB CLUTCH
5	JC66-00417A запросить цену →		GEAR-RDCN FUSER OUT
6	JC66-03106A запросить цену →		GEAR-RDCN FUSER RELEASE
12			Copyright© 1995-2012 SAMSUNG. All rights reserved.
7	JC66-03107A запросить цену →		GEAR-FUSER RELEASE
8	JC31-00123B запросить цену →		MOTORBLDC;2000rpm,1200gfcm,24V,2.8A,150
9	JC93-00452A запросить цену →		DRIVE-MOTORSTEP;CLX-9201NA,SEC
0	JC93-00508A запросить цену →		FRAME-MAINREGI;CLX-9201
1	0604-001381 ✓ в наличии		PHOTO-INTERRUPTER;DIODE,DIP
2	JC66-03302A запросить цену →		SHAFT-REGI;CLX-9201,SUM23,361.9,15,STEE
3	JC66-03180A запросить цену →		ROLLER-REGI
4	JC66-03293A запросить цену →		GEAR-ROLLER REGI
5	6107-003302 запросить цену →		SPRING-ES;SWPB,0.9,7.9,26.6
14			Copyright© 1995-2012 SAMSUNG. All rights reserved.
1	JC93-00511A запросить цену →		FRAMEMAIN-PICKUP1ST;CLX-9201,SEC
1-1	JC63-03342A запросить цену →		SHEET-GUIDEPICKUP;CLX-9210,PET,0.188,32
1-2	JC61-04721A запросить цену →		GUIDE-PICKUP1ST;CLX-9201,ABS,327,43,HF
1-3	JC61-04723A запросить цену →		GUIDE-HARNESS PICKUP
1-4	JC93-00510A запросить цену →		FRAMEMAIN-PICKUP;CLX-9201,SEC
2	JC93-00512A запросить цену →		FRAMEMAIN-PICKUP2ND;CLX-9201,SEC
2-1	JC61-04735A запросить цену →		GUIDE-PICKUP BOTTOM
2-2	JC61-04717A запросить цену →		GUIDE-PICKUP 2ND
0	JC93-00510A запросить цену →		FRAMEMAIN-PICKUP;CLX-9201,SEC
1	JC93-00540A ✓ в наличии		FRAME-MAINPICKUPROLLER;CLX-9201
2	JC93-00504A запросить цену →		FRAMEMAIN-PICKUPUPPER;CLX-9201,SEC
3	JC61-04731A запросить цену →		BRACKET-PICKUP REAR
4	JC61-04730A запросить цену →		BRACKET-PICKUP FRONT
5	JC66-03281A запросить цену →		GEAR-PICKUP
6	JC66-03304A запросить цену →		SHAFT-FORWARD
7	JC93-00503A запросить цену →		FRAMEMAIN-PICKUPLOWER;CLX-9201,SEC
7-1	JC66-03200A запросить цену →		LEVER-INPUTCST;CLX-9201,POM,9,48,28.7,M
7-2	JC61-04732A запросить цену →		HOLDER-RETARD
16			Copyright© 1995-2012 SAMSUNG. All rights reserved.
7-3	JC66-03283A запросить цену →		SHAFT-RETARD; CLX-9201,SUM
7-4	JC67-00455A ✓ в наличии		COUPLER-TORQUELIMITER
7-5	JC93-00438A запросить цену →		FRAME MAIN-PICKUP BRKT LOWER
7-6	6107-003049 запросить цену →		SPRING-CS;SWPB,0.5,26,7.5,FREE,CLOSEDE
7-7	JC61-01367A запросить цену →		FIXER-M_E RING 4PI
0	JC93-00504A запросить цену →		FRAMEMAIN-PICKUPUPPER;CLX-9201,SEC
1	JC93-00437A запросить цену →		FRAME MAIN-PICKUP BRKT UPPER
2	JC66-03284A запросить цену →		SHAFT-PICKUP
3	JC66-03199A запросить цену →		ACTUATOR-EMPTY PICKUP
4	JC66-00977A запросить цену →		CLUTCH-P_ONE WAY
5	JC66-00943A ✓ в наличии		GEAR-M_PU JOINT
6	JC66-00941A запросить цену →		GEAR-M_ONE WAY
7	JC66-00940A запросить цену →		GEAR-M_IDLE PU
8	JC61-04736A запросить цену →		GUIDE-PICKUP UPPER
9	JC61-04722A запросить цену →		GUIDE-SLIDE PICKUP
10	JC61-04716A запросить цену →		GUIDE-SUPPORT PICKUP
11	JC61-04670A запросить цену →		BRACKET-GRN PICKUP
12	JC61-01288A запросить цену →		HOLDER-M_IDLE ONE WAY
13	6107-003046 запросить цену →		SPRING-CS;SUS304,0.65,17,6.45,RIGHTHAND
14	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
18			Copyright© 1995-2012 SAMSUNG. All rights reserved.
1	JC93-00432A запросить цену →		FRAME-DUCT;SCX-8128NA,SEC
2	JC93-00453A запросить цену →		FRAME MAIN-FEED SENSOR
3	JC93-00454A запросить цену →		FRAME MAIN-HVPS LOWER
4	JC93-00455A запросить цену →		FRAME MAIN-DUCT OZONE
5	JC93-00458A запросить цену →		FRAME MAIN-REAR
6	JC93-00460A запросить цену →		FRAME MAIN-FRONT
7	JC93-00462A запросить цену →		FRAME-DUCT OPC BLOWIN
8	JC93-00464A запросить цену →		FRAME-REAR HIGH VOLTAGE
9	JC93-00465A запросить цену →		FRAME-MIDDLE DUCT
10	JC93-00467A запросить цену →		FRAME-MIDDLE SUPPORT FUSER
11	JC93-00468A запросить цену →		FRAME BASE-BOTTOM
12	JC93-00477A запросить цену →		FRAME MAIN-LEFT CST RAIL
13	JC93-00478A запросить цену →		FRAME MAIN-RIGHT CST RAIL
14	JC93-00484A запросить цену →		FRAME MAIN-SUPPORT SCAN RIGHT
15	JC61-04864A запросить цену →		GUIDE-TONER BOTTLE
16	JC61-04863A запросить цену →		GUIDE-OPC;SCX-8128NA,HIPS,89.8,430.94,HR
17	JC61-04835A запросить цену →		PLATE-TOP EXIT MONO
18	JC61-04834A запросить цену →		PLATE-LSU LOWER
19	JC66-03274A запросить цену →		WIRE-GUIDE LSU
20			Copyright© 1995-2012 SAMSUNG. All rights reserved.
1	JC95-01492A запросить цену →		COVER-FRONT MONO
2	JC63-03405A запросить цену →		COVER-FRONT LOWER
3	JC95-01494A запросить цену →		COVER-INNER MONO
4	JC63-03404A запросить цену →		COVER-FRONT TOP DECO
5	JC63-03403A запросить цену →		COVER-FRONT TOP
6	JC95-01493A запросить цену →		COVER-LEFT MONO
7	JC63-03396A запросить цену →		COVER-SCAN LEFT
8	JC95-01502A запросить цену →		COVER-SCANFRONT;CLX-9201,WORLD,SEC
9	JC63-03406A запросить цену →		COVER-LEFT UPPER
10	JC63-03389A запросить цену →		COVER-EXIT REAR
11	JC95-01499A запросить цену →		COVER-EXIT;CLX-9201,WORLD,SEC
12	JC95-01503A запросить цену →		COVER-SCANRIGHT;CLX-9201,WORLD,SEC
13	JC63-03391A запросить цену →		COVER-EXIT DUMMY
14	JC63-03402A запросить цену →		COVER-RIGHT TOP
15	JC63-03291A запросить цену →		COVER-RIGHT INNER MONO
16	JC63-03398A запросить цену →		COVER-RIGHT HANDLE
17	JC95-01501A запросить цену →		COVER-RIGHT LOWER
18	JC63-03292A запросить цену →		COVER-RIGHT MONO
19	JC61-04568A запросить цену →		BRACKET-COVER REAR MONO
20	JC63-03332A запросить цену →		COVER-SCAN REAR
21	JC63-03333A запросить цену →		COVER-CONNECTOR DADF
22			Copyright© 1995-2012 SAMSUNG. All rights reserved.
1	JC90-01117A запросить цену →		MP-TRAY;CLX-9201,SEC
2	JC63-03356A запросить цену →		COVER-FRONT MP
3	JC63-03360A запросить цену →		COVER-SIDE MONO
4	JC95-01522A запросить цену →		COVER-SIDEDUPLEX;SCX-8128NA
5	JC61-04795A запросить цену →		GUIDE-DUPLEX UPPER
6	JC95-01509A запросить цену →		COVER-SIDEEXIT;CLX-9201
7	JC64-00712A запросить цену →		HANDLE-SIDE;CLX-9201,ABS,73.8,40.8,HF-06
8	JC66-03301A запросить цену →		SHAFT-HANDLE; CLX-9201,SUM
9	JC66-03179A запросить цену →		ROLLER-DUPLEX
10	JC95-01519A запросить цену →		COVER-SIDEDUPLEXLOWER;SCX-8128NA
11	JC90-01139A запросить цену →		MP;CLX-9201,SEC
12	JC95-01516A запросить цену →		COVER-SIDETAKEAWAY;CLX-9201
13	6602-003299 запросить цену →		BELT-TIMINGGEAR;S2M328,RUB(CR),L328
14	JC61-04648A запросить цену →		BRACKET-FRONT SIDE MONO
15	JC64-00710A запросить цену →		LOCKER-SIDE
16	JC66-03235A запросить цену →		LINK-D;CLX-9201,PC,133.8,BLACK
17	JC64-00709A запросить цену →		LOCKER-GUIDE-FEED
18	JC63-03361A запросить цену →		COVER-HARNESS MONO
19	JC63-03379A запросить цену →		COVER-HARNESS LOWER
20	JC95-01518A запросить цену →		COVER-SIDELINKREAR;CLX-9201
21	JC95-01510A запросить цену →		COVER-SIDEDUPLEXMOTOR;CLX-9201
22	JC66-03292A запросить цену →		GEAR-EXIT;CLX-9201,POM,1.0,16,WHITE,18.4
23	6107-001731 запросить цену →		SPRING-CS;SUS304,PI0.6,L16.6,ID4.7,OD5.9
24	6107-003056 запросить цену →		SPRING-ES;SWPB,1.0,6.0,8.0,26.8
25	JC61-04872A запросить цену →		GUIDE-HARNESS
26	JC64-00711A запросить цену →		LOCKER-SIDE REAR
27	JC61-04649A запросить цену →		BRACKET-REAR SIDE MONO
24			Copyright© 1995-2012 SAMSUNG. All rights reserved.
1	JC61-04759A запросить цену →		FRAME-TRAY-LOWER
2	JC61-04758A запросить цену →		FRAME-TRAY-UPPER
3	JC61-04763A запросить цену →		GUIDE-TRAYPAPER;CLX-9201,HIPS,161,113.6
4	JC61-04757A запросить цену →		BRACKET;CLX-9201,SECC,1T,18
5	JC61-04760A запросить цену →		GUIDE-SIDEF;CLX-9201,HIPS,64,19,FG-1790
6	JC66-03216A запросить цену →		GEAR-RACK
7	JC66-03220A запросить цену →		LINK-SIDE;CLX-9201,POM,94.7,7,NATURAL
8	JG66-40003A запросить цену →		GEAR-PINION;SF4000,POM,1,Z16,WHT
9	JC61-04761A запросить цену →		GUIDE-SIDER;CLX-9201,HIPS,64,16.5,FG-17
0	JC90-01139A запросить цену →		MP;CLX-9201,SEC
1	JC90-01126A запросить цену →		MPGUIDE-MAIN;CLX-9201,SEC
2	JC90-01125A запросить цену →		MP-BRACKETPICKUP;CLX-9201,SEC
3	JC93-00540A ✓ в наличии		FRAME-MAINPICKUPROLLER;CLX-9201
4	JC66-03215A запросить цену →		GEAR-IDLE MP
5	JC61-00699A запросить цену →		BUSH-D6/L4;CLP-500,Fe+Cu+Zn-Slearate,6
6	JC61-04753A запросить цену →		BRACKET-SOLENOID
7	JC61-04762A запросить цену →		GUIDE-HARNESS R
8	JC90-01124A запросить цену →		MP-COVERBASE;CLX-9201,SEC
8-1	JC63-03357A запросить цену →		COVER-GUDIEBASE;CLX-9201,ABS,89.5,69.1,
8-2	JC66-03217A запросить цену →		LEVER-EMPTY PAPER
8-3	6107-001771 запросить цену →		SPRING-TS;SUS304,PI0.25,ID3.3,OD3.8
26			Copyright© 1995-2012 SAMSUNG. All rights reserved.
1	JC33-00029B запросить цену →		SOLENOID-MP;CLX-9350,DC24V,18.4,27*30,
2	JC61-04876A запросить цену →		GUIDE-UPPERPUMP;CLX-9201,PC,34.9,61.9,
3	6107-003031 запросить цену →		SPRING-ES;SWPB,0.65,25.1,4.4,5.7
4	6107-003026 запросить цену →		SPRING-ES;SWPB,0.5,16.9,4,5
5	JC66-03218A запросить цену →		LEVER-SOLENOID
6	JC90-01127A запросить цену →		MP-BRACKETUPPER;CLX-9201,SEC
7	JC66-03222A запросить цену →		SHAFT-PICKUPMP;CLX-9201,SUM23,100.9,6
8	JC64-00705A запросить цену →		LOCKER-STOPPER
9	JC66-00940A запросить цену →		GEAR-M_IDLE PU
10	JC66-03303A запросить цену →		SHAFT-FORWARD MP
11	JC66-03213A запросить цену →		GEAR-MPU;CLX-9201,POM,0.7,21,16.1
12	JC61-04766A запросить цену →		STOPPER-PAPER;CLX-9201,POM,9.8,18.2,M90
13	JC66-03221A запросить цену →		JOINT-PU;CLX-9201,POM,14,NATURAL
14	JC61-03332A запросить цену →		ROLLER-IDLE FORWARD
15	JC90-00918A запросить цену →		MP-ONEWAY;CLX-9350,SEC,-,-,
16	JC66-03219A запросить цену →		LEVER-HOOK
17	JC66-00977A запросить цену →		CLUTCH-P_ONE WAY
18	JC61-01288A запросить цену →		HOLDER-M_IDLE ONE WAY
28			Copyright© 1995-2012 SAMSUNG. All rights reserved.
1	JC61-04764A запросить цену →		FRAME-BASE MP
2	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
3	JC63-03359A запросить цену →		SHEET-STOPPER;CLX-9201,PET,0.188,9.5,35
4	JC69-02047A запросить цену →		PAD-MP
5	JC63-03358A запросить цену →		SHEET-GUIDEMP;CLX-9201,PET,0.125,25,308
6	JC61-04755A запросить цену →		BRACKET;CLX-9201,SECC,1T,56.3,30.4
7	JC66-03223A запросить цену →		SHAFT-RETARD MP; CLX-9201,SUM
8	6043-001097 запросить цену →		PIN-SPRING;W,D2,L14,SUS304,T0.2
9	JC66-00591A запросить цену →		SHAFT-HUBIN;ML-2150,SUM24L,8.5,1.9
10	JC61-04765A запросить цену →		BUSH-RETARD MP
11	6107-003032 запросить цену →		SPRING-CS;SUS304,0.65,17,5.15,6.45
12	JC67-00455A ✓ в наличии		COUPLER-TORQUELIMITER
13	JC61-00699A запросить цену →		BUSH-D6/L4;CLP-500,Fe+Cu+Zn-Slearate,6
14	6044-000125 запросить цену →		RING-E;ID4,OD9,T0.6,STSC
0	JC95-01509A запросить цену →		COVER-SIDEEXIT;CLX-9201
1	JC61-04791A запросить цену →		GUIDE-SIDEEXIT;CLX-9201,MPPO,328.6,47.1
2	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
3	JC66-03307A ✓ в наличии		ACTUATOR-FUSER OUT
4	6107-001737 запросить цену →		SPRING-TS;SUS304,PI0.25,ID3.8,OD4.3,105
5	6107-003055 запросить цену →		SPRING-TS;SUS304,0.4,7.7,8.1,180
6	6044-000123 запросить цену →		RING-E;ID3,OD7,T0.6,PASS,STSC
7	JC61-04792A запросить цену →		GUIDE-GATE;CLX-9201,MPPO,336.5,19.1,N300
8	JC61-04892A запросить цену →		HOLDER-EXIT-SENSOR
30			Copyright© 1995-2012 SAMSUNG. All rights reserved.
0	JC95-01522A запросить цену →		COVER-SIDEDUPLEX;SCX-8128NA
1	JC61-04879A запросить цену →		GUIDE-TR UPPER
2	JC39-01654A запросить цену →		HARNESS-SIDE DUPLEX_TEMP
3	JC95-01551A запросить цену →		COVER-SIDETRLOWER;SCX-8128NA
4	6107-003021 запросить цену →		SPRING-CS;SWPB,0.8,21.1,4.5,6.1
5	JC66-02180A запросить цену →		ACTUATOR-DUPLEX 2; CLX-9350,PC
6	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
7	JC61-04808A запросить цену →		HOLDER-DUP SNR
8	6107-001737 запросить цену →		SPRING-TS;SUS304,PI0.25,ID3.8,OD4.3,105
9	JC61-04877A запросить цену →		GUIDE-FEED MONO
10	JC66-03277A запросить цену →		LINK-TR REAR
11	JC61-04650A запросить цену →		PLATE-GROUND TR
12	JC61-03581A запросить цену →		PLATE-GROUND_SAW_C
13	JC66-02289B запросить цену →		ROLLER-IDLE; SCX-8040ND,POM
14	JC66-02354A запросить цену →		SHAFT-ROLLER IDLE L
15	6107-001731 запросить цену →		SPRING-CS;SUS304,PI0.6,L16.6,ID4.7,OD5.9
32			Copyright© 1995-2012 SAMSUNG. All rights reserved.

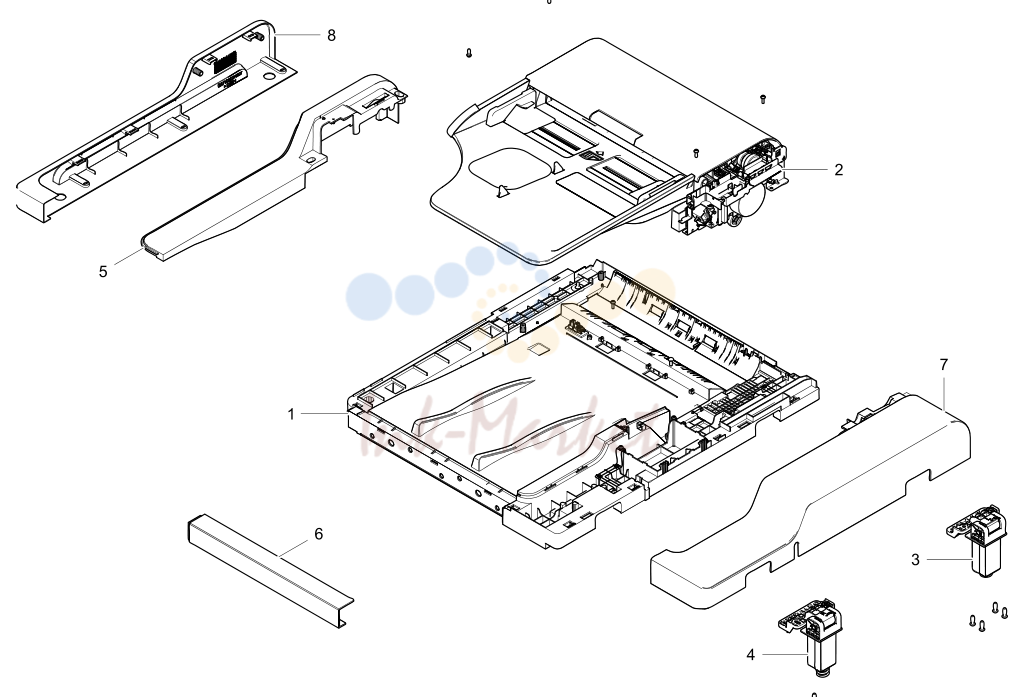

7. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
1	JC97-03997A запросить цену →		DADFPLATEN;CLX-9201,SEC
2	JC97-03991A запросить цену →		DADF-SUB;CLX-9201,SEC
3	JC97-03995A запросить цену →		DADF-HINGEL;CLX-9201,SEC
4	JC97-03996A ✓ в наличии		DADF-HINGER;CLX-9201,SEC
5	JC63-03345A запросить цену →		COVER-SIDE_F;CLX-9201,HIPS,2,517.4,95,SP
6	JC63-03354A запросить цену →		COVER-DECO_R;CLX-9201,HIPS,2,315.12,32.1
7	JC63-03346A запросить цену →		COVER-SIDE_R;CLX-9201,HIPS,2,550,95,SPLI
8	JC63-03353A запросить цену →		COVER-DECO_F;CLX-9201,HIPS,2,535,64.5,SP
1	JC97-03990A запросить цену →		DADFOPEN-COVER;CLX-9201,SEC
2	JC97-03992A запросить цену →		DADFFRAME-MAIN;CLX-9201,SEC
3	JC97-03993A запросить цену →		DADF-MOTOR;CLX-9201,SEC
4	JC97-03994A запросить цену →		DADFSTACKER;CLX-9201,SEC
34			Copyright© 1995-2012 SAMSUNG. All rights reserved.
0	JC97-03990A запросить цену →		DADFOPEN-COVER;CLX-9201,SEC
1	JC63-03273A запросить цену →		COVER-OPEN;CLX-9201,HIPS,2.5,360.39,157.
2	JC64-00682A запросить цену →		HANDLE-COVER_OPEN
3	6107-003033 запросить цену →		SPRING-ES;SWP,0.5,12.8,3.8,9
4	6107-003022 запросить цену →		SPRING-CS;SWP,1.1,30.63,10.1,12.3,11.5,R
5	6107-001737 запросить цену →		SPRING-TS;SUS304,PI0.25,ID3.8,OD4.3,105
6	JC61-00482A запросить цену →		SPRING ETC-PICKUP
7	JC97-04009A ✓ в наличии		DADFGUIDE-PIKCUP;CLX-9201,SEC
8	JC66-03148A запросить цену →		ACTUATOR-REGI;CLX-9201,PC,156.8
9	JC66-03147A запросить цену →		ACTUATOR-DETECT
10	JC66-02384A запросить цену →		ROLLER-IDLETAKEAWAY;CLX-9350,POM,18
11	JC63-03274A запросить цену →		COVER-OPEN_INNER
12	JC61-04647A запросить цену →		STOPPER-PAPER
0	JC97-03992A запросить цену →		DADFFRAME-MAIN;CLX-9201,SEC
1	JC97-03097A ✓ в наличии		MEA-HOLDER ADF RUBBER
1-1	JB73-00052A ✓ в наличии		RMO-ADFRUBBER;SCX-1110F,SILICON
1-2	JC73-00235A запросить цену →		ROLLER-GUIDE MP
36			Copyright© 1995-2012 SAMSUNG. All rights reserved.
2	JC69-02810A запросить цену →		PAD-GUIDE_PICKUP;CLX-9201,PU,1.0,10,35
3	JC61-04583A запросить цену →		GUIDE-PICK_UP;CLX-9201,ABS,2,329.6,PATH
4	JC61-04908A запросить цену →		BRACKET-EXIT;CLX-9201,EGI-SECC,0.8,316.1
5	JC67-00562A запросить цену →		BRUSH-ANTISTATIC; CLX-9201,SUS
6	JC66-03095A запросить цену →		ROLLER-EXIT;CLX-9201,EPDM,16,GRAY,ETC
7	JC66-03094A запросить цену →		ROLLER-REGI;CLX-9201,EPDM,16,GRAY,ETC
8	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
9	JC47-00033A ✓ в наличии		CLUTCH-ELECTRIC
10	JC66-03261A запросить цену →		GEAR-EXIT
11	JC66-03264A запросить цену →		GEAR-IDLE_CLUTCH
12	6602-003183 запросить цену →		BELT-TIMING GEAR
13	6602-003186 запросить цену →		BELT-TIMING GEAR
14	JC66-03266A запросить цену →		GEAR-KNOB
15	JC66-03267A запросить цену →		GEAR-REDUCTION_KNOB
16	JC66-03184A запросить цену →		ACTUATOR-EXIT;CLX-9201,PC,126.2
17	JC66-03177A запросить цену →		ROLLER-EXIT_IDLE
18	JC61-04832A запросить цену →		HOLDER-EXIT IDLE_F
19	JC66-03093A запросить цену →		ROLLER-FEED;CLX-9201,EPDM,16,GRAY,ETC
20	JC61-04584A запросить цену →		GUIDE-WHITE_BAR;CLX-9201,PC,314,PATH
0	JC97-03993A запросить цену →		DADF-MOTOR;CLX-9201,SEC
1	JC31-00156A запросить цену →		MOTOR BLDC-TYPE1; 300~2500rpm,DC
2	JC33-00007A ✓ в наличии		SOLENOID-PICKUP;SCX-5100,DC24V,80,36.5
3	JC61-04534A запросить цену →		HOLDER-HARNESS
4	JC61-00699B запросить цену →		BUSH-EXIT;CLX-9350,Fe+Cu+Zn-Slearate,6D,
5	JC61-04627A запросить цену →		BRACKET-MOTOR
6	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
7	JC47-00033A ✓ в наличии		CLUTCH-ELECTRIC
8	JC66-03260A запросить цену →		GEAR-CAM_OUTER
9	JC66-03265A запросить цену →		GEAR-PICKUP_IDLE
38			Copyright© 1995-2012 SAMSUNG. All rights reserved.
10	JC66-03263A запросить цену →		GEAR-REDUCTION
11	JC66-03259A запросить цену →		GEAR-CAM_INNER
12	JC66-03262A запросить цену →		GEAR-EXIT_IDLE
13	6107-003036 запросить цену →		SPRING-ES;SWP,0.55,20.8,5.5,22
0	JC97-03994A запросить цену →		DADFSTACKER;CLX-9201,SEC
1	JC61-04749A запросить цену →		GUIDE-DOC_R;CLX-9201,HIPS,2,94.74,FG-179
2	JC61-04746A запросить цену →		GUIDE-STACKER_UPPER
3	JC61-04748A запросить цену →		GUIDE-DOC_F;CLX-9201,HIPS,2,95.22,FG-179
4	JC66-03209A запросить цену →		ACTUATOR-PAPER_LENGTH
5	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
6	JC61-04751A запросить цену →		GUIDE-GEAR_RACK_R
7	JC61-04750A запросить цену →		GUIDE-GEAR_RACK_F
8	JF72-41354A запросить цену →		PMO-GEAR PINION
9	JC61-04747A запросить цену →		GUIDE-STACKER_LOWER
10	JC61-01438A запросить цену →		GUIDE-STACKER WIRE
40			Copyright© 1995-2012 SAMSUNG. All rights reserved.
1	JC63-03348A запросить цену →		COVER-PLATEN;CLX-9201,HIPS,2,482.5,548,S
2	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
3	JC63-03347A запросить цену →		COVER-DUMMY_PLATEN
4	JC66-03211A запросить цену →		SHAFT-IDLE_FEED;CLX-9201,SUM23,172,4
5	JC66-01022B запросить цену →		ROLLER-IDLE SCF; SCX-6555N,POM
6	JC66-03210A запросить цену →		ACTUATOR-SCAN
7	6107-003277 запросить цену →		SPRING-ES;SWPA,0.45,18.2,5.6,11.5,RIGHT
8	JC63-03351A запросить цену →		GROUND-HINGE_RIGHT
9	JC63-03349A запросить цену →		GROUND-HINGE_FRAME
10	JC61-40001A запросить цену →		FOOT-ML80;ML-80,NBR,GRAY
42			Copyright© 1995-2012 SAMSUNG. All rights reserved.

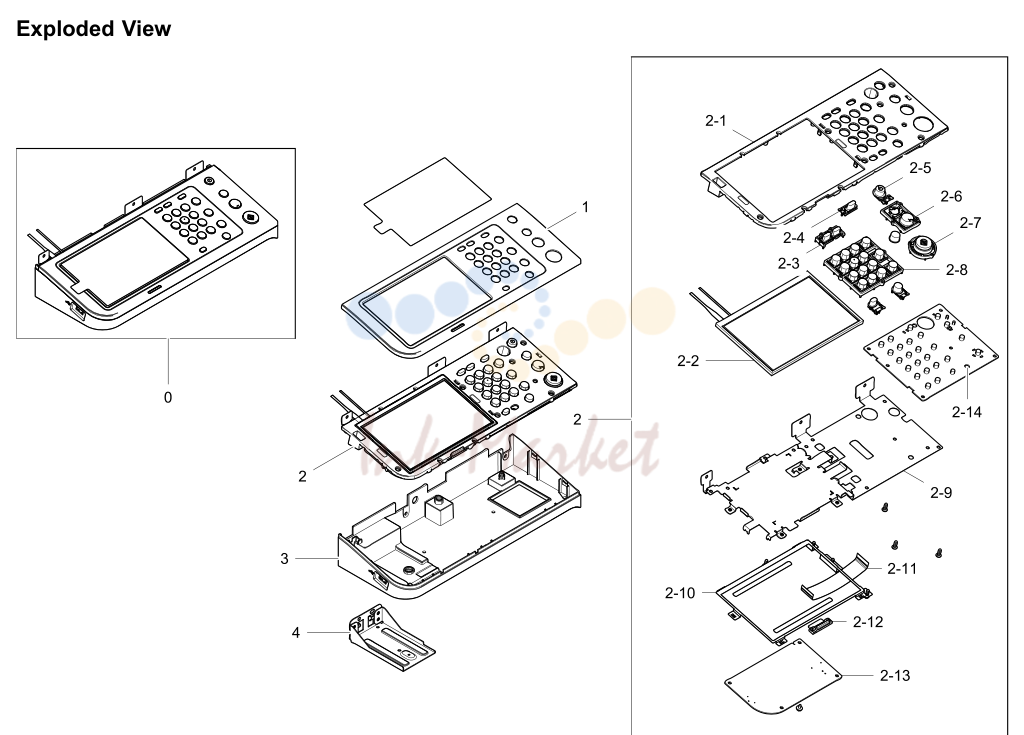

8. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC97-04006B запросить цену →		OPE;CLX-9201,WORLD,SEC
1	JC63-03409A запросить цену →		COVER-FRONT DUMMY OPE
2	JC97-04007B запросить цену →		OPE-FRONT;SCX-8128NA,WORLD,SEC
2-1	JC63-03407A запросить цену →		COVER-FRONT OPE
2-2	JC07-00021A запросить цену →		LCD;LMS700KF28-0,SCX-6555N,800(H)x480(
2-3	JC64-00683A запросить цену →		KEY-JOBSTATUS;CLX-9201,ABS,37*15.8,T1.5
2-4	JC67-00586A запросить цену →		LENS-ECO
2-5	JC64-00691A запросить цену →		KEY-POWER
2-6	JC64-00685A запросить цену →		KEY-STOP;CLX-9201,ABS,29.1*43.6,T1.5,353
2-7	JC64-00686A запросить цену →		KEY-START;CLX-9201,ABS,35*35,T1.5,C83180
2-8	JC64-00684A запросить цену →		KEY-MTEL;CLX-9201,ABS,76*68.7,T1.5,G326
2-9	JC61-04561A запросить цену →		BRACKET-LCD
2-10	JC63-03310A запросить цену →		GROUND-TOUCH
2-11	JC39-01575A запросить цену →		FLATCABLE-KEY;CLX-9201,20P,0.065,140mm,
2-12	JC67-00560A запросить цену →		LENS-STATUS
2-13	JC92-02428A запросить цену →		PBA-OPE;SCX-8123ND,SEC,FR-4,2LAYER
2-14	JC92-02435A запросить цену →		PBA-OPEKEY;CLX-9201/9251/9301,SEC,FR-1,
3	JC63-03408A запросить цену →		COVER-BOTTOM OPE
4	JC61-04567A запросить цену →		BRACKET-SUPPORT
44			Copyright© 1995-2012 SAMSUNG. All rights reserved.

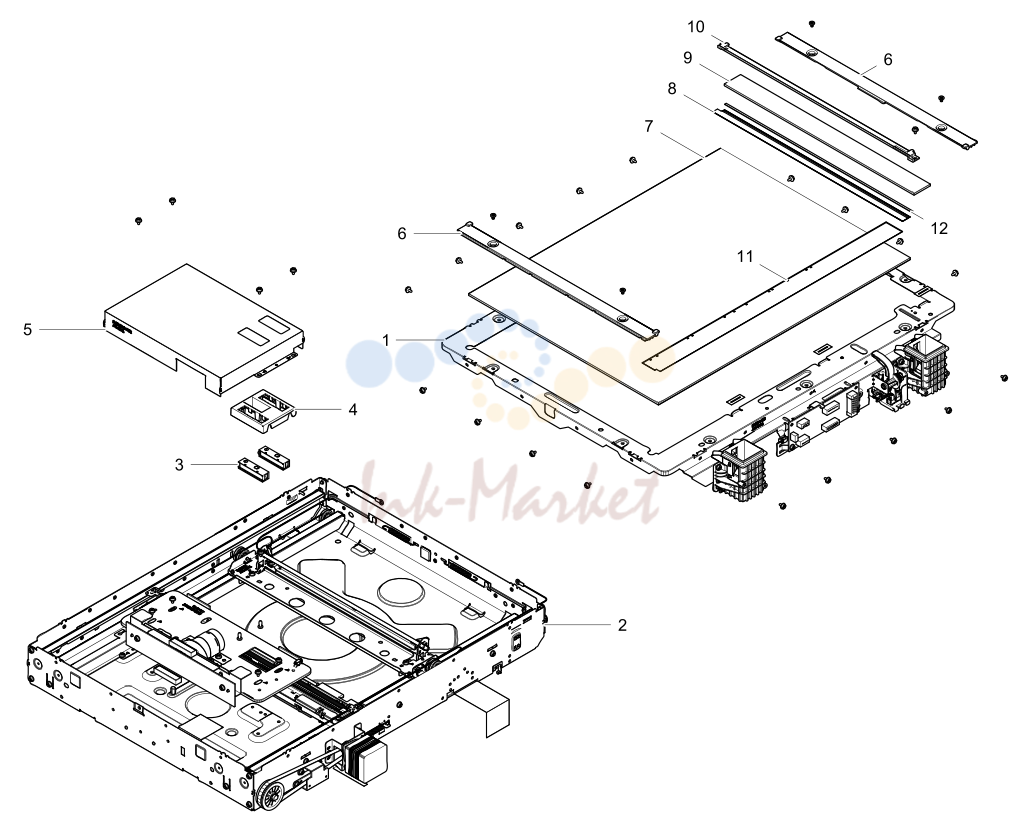

9. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
1	JC97-04002A запросить цену →		PLATENFRHR-UPPER;CLX-9201,SCANNER
2	JC97-03985A запросить цену →		PLATENFRHR-LOWER;CLX-9201,SCANNER
3	0604-001453 запросить цену →		PHOTO-INTERRUPTER; PHOTO
4	JC61-04569A запросить цену →		HOLDER-APS;CLX-9201,ABS,60,60,BLACK
5	JC61-04638A запросить цену →		PLATE-ALIGN COVER
6	JC63-03296A запросить цену →		COVER-GLASS;CLX-9201,HIPS,346,24.79
7	JC01-00072A запросить цену →		GLASS-SCAN;459.4*346,3.2
8	JC61-04814A запросить цену →		GUIDE-PAPERV;CLX-9201,PC,14.17,345.5,PA
9	JC01-00073A запросить цену →		GLASS-SCANADF;346*30,3.2
10	JC61-04811A запросить цену →		GUIDE-ADF-PATH;CLX-9201,PC,15.28,360.48,
11	JC61-04815A запросить цену →		GUIDE-PAPERH;CLX-9201,PC,29,444,PART
12	JC63-03315A запросить цену →		SPONGE-GUIDE ADF
46			Copyright© 1995-2012 SAMSUNG. All rights reserved.
1	JC97-03984A запросить цену →		PLATEN FR HR-CARRIAGE HR
2	JC97-03983A запросить цену →		PLATEN FR HR-CARRIAGE FR
3	JC61-04674A запросить цену →		FRAME-BASE
4	6107-001698 запросить цену →		SPRING-ES;SUS,PI0.8,L42,OD6.4
5	JC97-03998A запросить цену →		PLATEN FR HR-STRING FRONT
6	JC97-03999A запросить цену →		PLATEN FR HR-STRING REAR
7	JC97-03988A запросить цену →		PLATEN FR HR-RAIL UPPER
8	JC97-03987A запросить цену →		PLATEN FR HR-RAIL LOWER R
9	JC97-03986A запросить цену →		PLATEN FR HR-RAIL LOWER F
10	JC61-04572A запросить цену →		HOLDER-CABLE;CLX-9201,ABS,92,52,BLACK
11	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
12	JC66-03242A запросить цену →		PULLEY-DRIVING;CLX-9201,PC,BLACK,8,33
13	JC64-00508A запросить цену →		HANDLE-SOCKET SET SCREW
14	JC66-03186A запросить цену →		SHAFT-DRIVING;CLX-9201,SUM22,437.1,8.0,
15	JC66-02257A запросить цену →		PULLEY-BELT
16	JC39-01673A ✓ в наличии		FLAT CABLE-CCD IF
17	JG61-40001A запросить цену →		FOOT-SF4000; SF4000,CR
18	6602-001725 запросить цену →		BELT-TIMING GEAR
19	JC61-04629A запросить цену →		BRACKET-SUPPORT;CLX-9201,SECC,1.6,56,27
20	JC31-00158A запросить цену →		MOTOR STEP
21	JC61-04630A запросить цену →		BRACKET-MOTOR;CLX-9201,SECC,1.0,64,40.5
48			Copyright© 1995-2012 SAMSUNG. All rights reserved.
1	JC61-04693A запросить цену →		FRAME-COVER
2	JC63-03314A запросить цену →		GROUND-HINGE;CLX-9201,SUS,0.2,48.5,39.4,
3	JC61-04574A запросить цену →		HOLDER-HINGE-R;CLX-9201,ABS,61.3,61
4	JC61-04573A запросить цену →		HOLDER-HINGE-L;CLX-9201,ABS,59,63.1
5	JC92-02447A запросить цену →		PBA-SCAN JOINT
6	JC97-04003A запросить цену →		PLATEN FR HR-OPEN SENSOR
