Samsung samsung-proxpress-sl-m4580fx-m4583fx-parts-list — каталог запчастей со схемами

Содержание

• 1. Exploded Views and Parts List
• 2. Exploded Views and Parts List
• 3. Exploded Views and Parts List
• 4. Exploded Views and Parts List
• 5. Exploded Views and Parts List
• 6. Exploded Views and Parts List

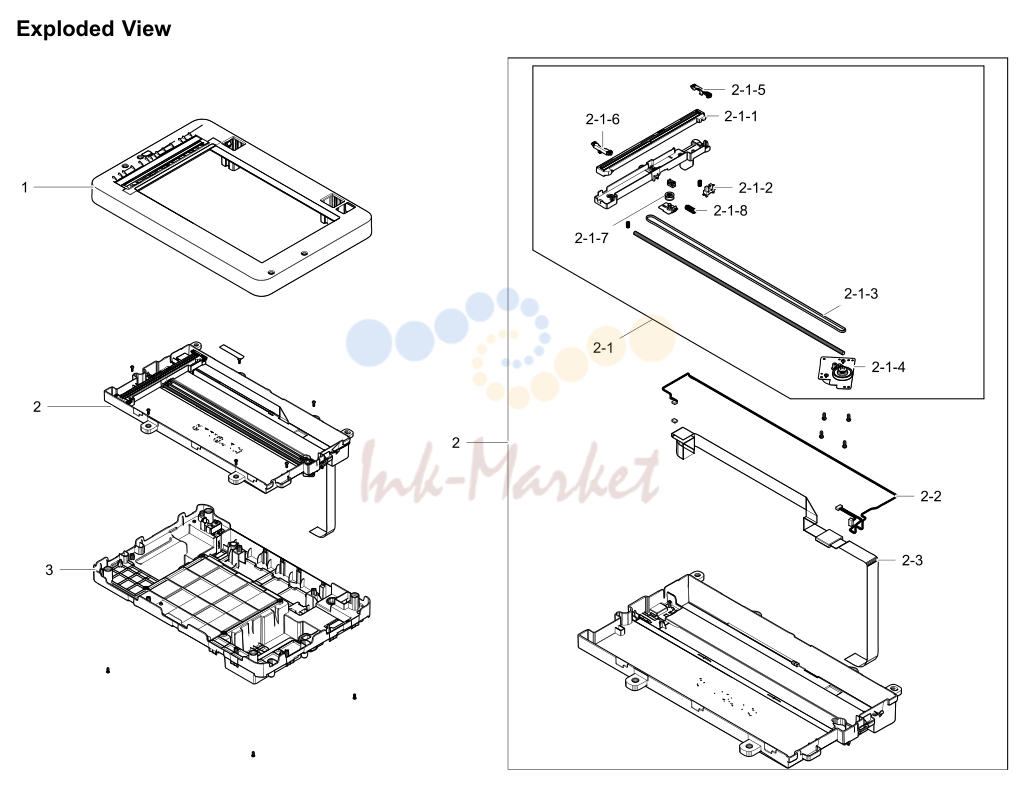

• 7. Exploded Views and Parts List

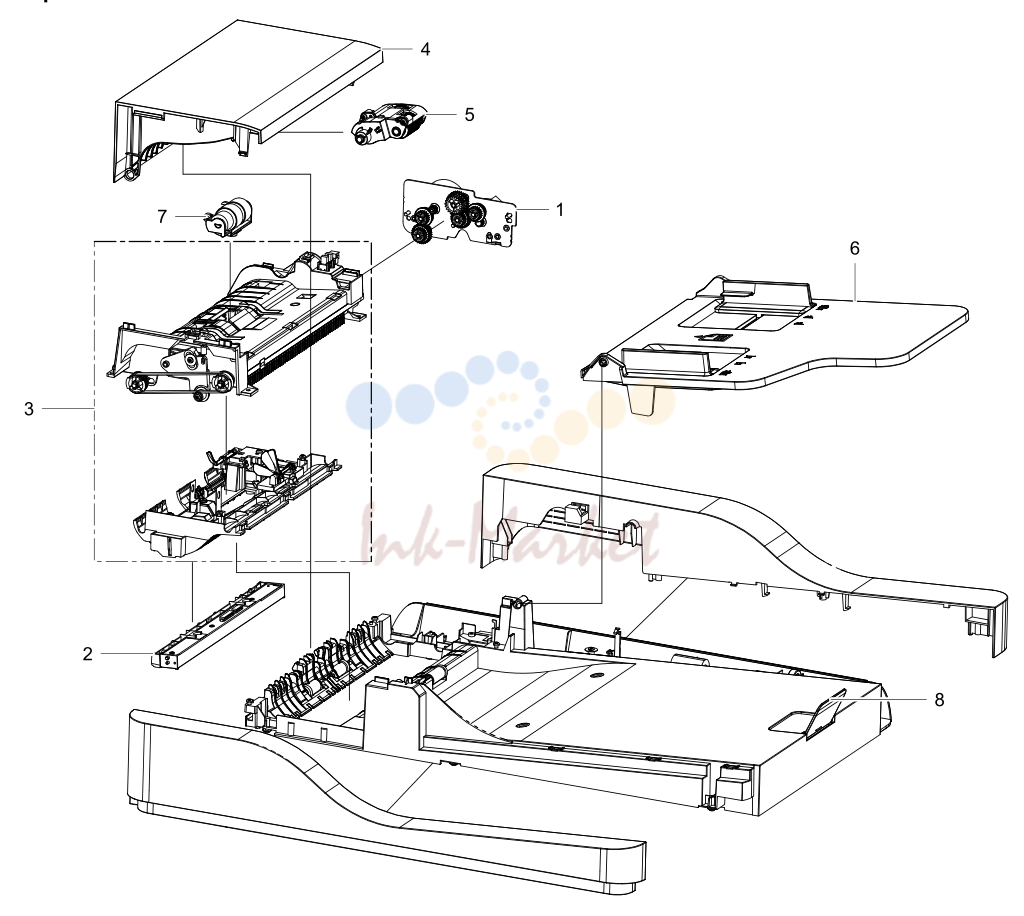

• 8. Exploded Views and Parts List

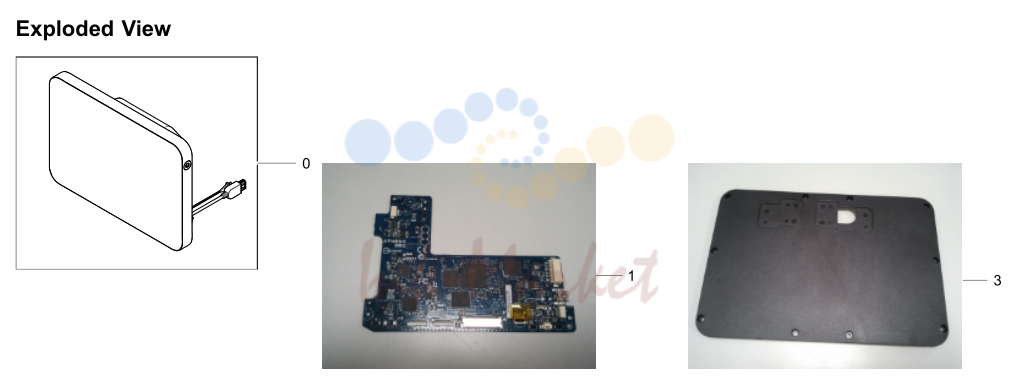

• 9. ExplodedViewsandPartsList

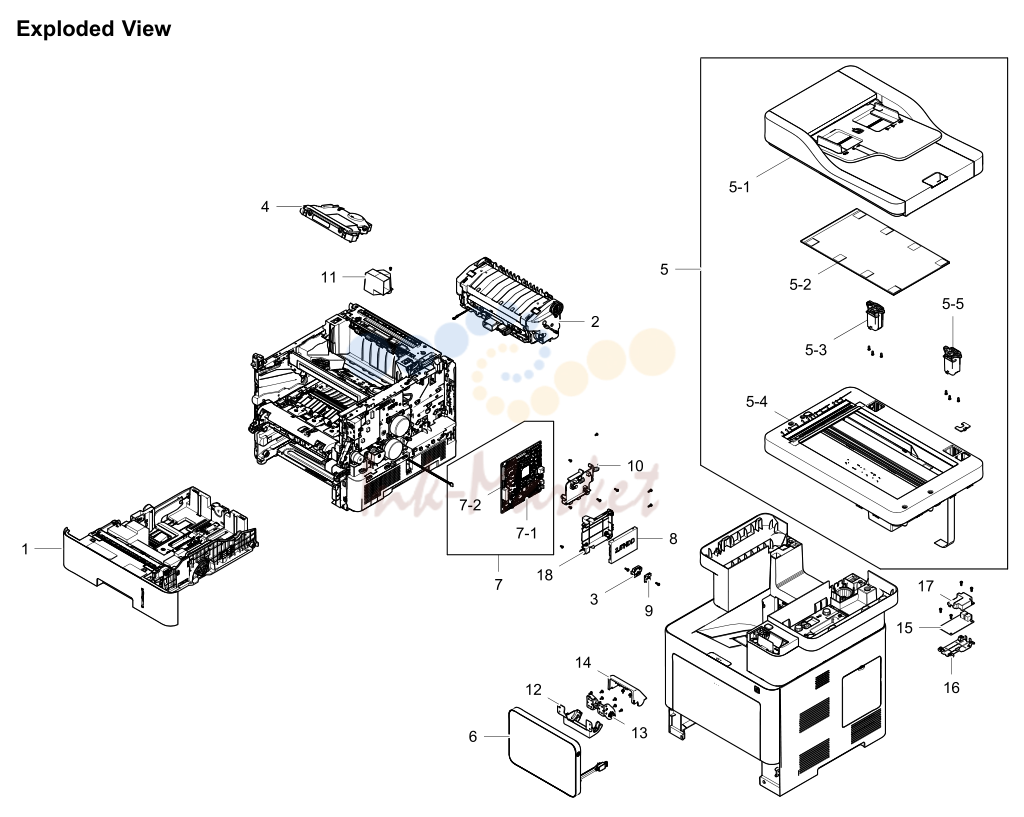

1. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
1	JC90-01091B ✓ в наличии		CASSETTE;M4580,SEC
2	JC91-01177A ✓ в наличии		FUSER;M4580,SEC,WORLD,220V
3	JC61-03217A запросить цену →		HOLDER-SENSOR HUMIDITY
4	JC97-03877A запросить цену →		LSU
5	JC97-04500A запросить цену →		MFA;M4580,SEC
5-1	JC97-04451A запросить цену →		ADF;M4580,SEC,BROWNBLACK
5-2	JC63-04347A запросить цену →		SHEET-WHITE
5-3	JC97-04911A запросить цену →		HINGE-LEFT;M4580, C2680, M4080,
5-4	JC97-04458A запросить цену →		PLATEN;M4580,SEC
5-5	JC97-04912A запросить цену →		HINGE-RIGHT;M4580,C2680,M4080,
6	JC97-04499B запросить цену →		OPE;M4580,SEC
7	JC98-04185A запросить цену →		BOARD-MAIN
7-1	JC92-02722A запросить цену →		PBA-MAIN;M4580,SEC,C4N,6L,MAIN
7-2	JC92-02534A запросить цену →		PBA-RAM DIMM 2048MB
8	JC59-00035A запросить цену →		HDD
9	JC32-00005A запросить цену →		SENSOR-HUMIDITY
10	JC61-06337A запросить цену →		HOLDER-HARNESS CIS
11	JC61-06336A запросить цену →		HOLDER-FAN2
12	JC63-04670A запросить цену →		COVER-HINGE LOWER
13	JC61-06325A запросить цену →		HINGE-OPE;M4580,SK5
14	JC63-04669A запросить цену →		COVER-HINGE UPPER
15	JC92-02569A запросить цену →		PBA-LIU
16	JC61-06300A запросить цену →		BRACKET-FAX
17	JC63-04039A запросить цену →		COVER-FAX BOARD
18	JC61-03510A запросить цену →		GUIDE-ADAPTOR_HDD
2			Copyright© 1995-2017 SAMSUNG. All rights reserved.

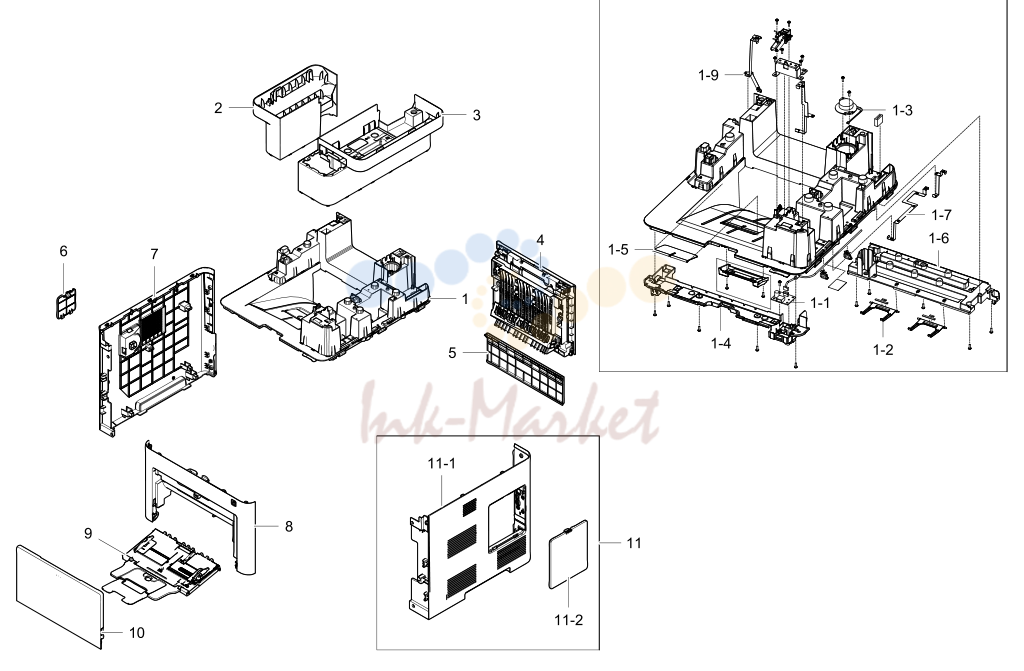

2. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
1	JC95-01947A запросить цену →		COVER-MIDDLE;M4580,SEE
1-1	JC92-02048A запросить цену →		PBA-USB HOST
1-2	JC66-02904A запросить цену →		LEVER-STACKING
1-3	3001-002262 запросить цену →		SPEAKER
1-4	JC63-04656A запросить цену →		COVER-USB;M4580,HIPS,SPLITBROWN
1-5	JC72-01367G запросить цену →		TRAY-ASF OUT; M4580,ABS,SPLIT
1-6	JC63-04655A запросить цену →		COVER-REAR DUMMY
1-7	JC63-04641A запросить цену →		GROUND-FAX F
1-9	JC63-04696A запросить цену →		GROUND-SCAN MIDDLE
2	JC63-04652A запросить цену →		COVER-MIDDLEL;M4580,ABS,SPLIIT
3	JC95-01945A запросить цену →		COVER-MIDDLE_R;M4580,SEC
4	JC95-01409B запросить цену →		COVER-REAR;M4580,SEE
5	JC63-03014B запросить цену →		COVER-CASSETTE REAR
6	JC63-04695A запросить цену →		COVER-LEFTNFC;M4580,HIPS,SPLIIT
7	JC63-04646A запросить цену →		COVER-LEFT; M4580,HIPS,SPLIIT
8	JC95-01948A запросить цену →		COVER-FRONT;M4580,SEE
9	JC90-01083B запросить цену →		MPSUB-TRAY;M4580,SEC
10	JC63-04648A запросить цену →		COVER-MP; M4580,HIPS,SPLIIT
11	JC95-01950A запросить цену →		COVER-RIGHT;M4580,SEE
11-1	JC63-04647A запросить цену →		COVER-RIGHT; M4580,HIPS,SPLIIT
11-2	JC63-04650A запросить цену →		COVER-RIGHT DIMM
4			Copyright© 1995-2017 SAMSUNG. All rights reserved.

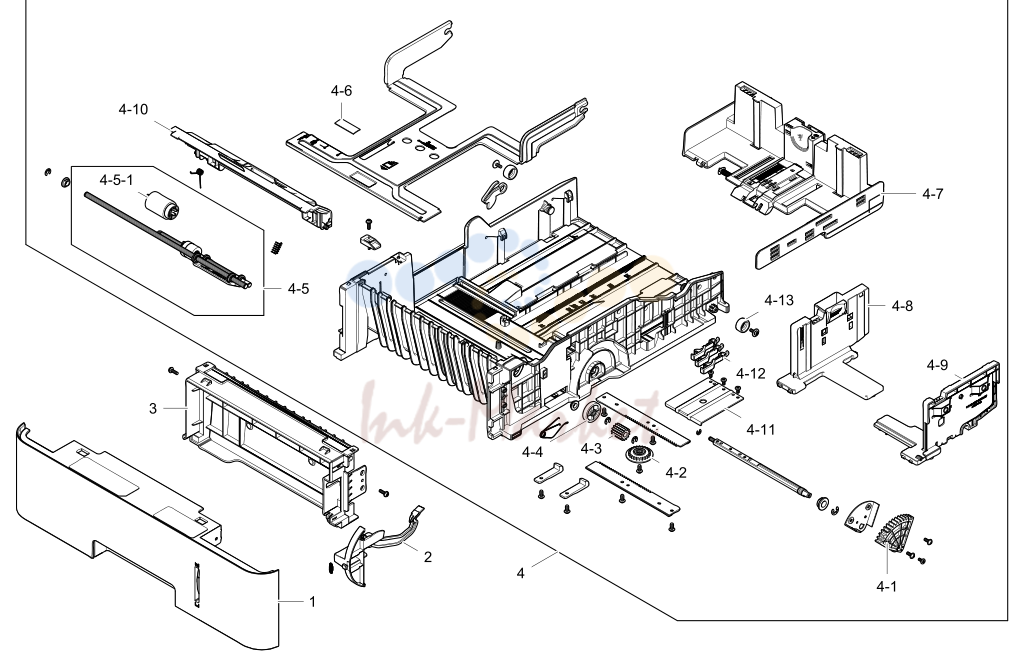

3. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
1	JC64-00961A запросить цену →		HANDLE-CASSETTE;M4580,HIPS,62.4,112.5,43
2	JC64-00962A запросить цену →		INDICATOR-PAPER;M4580,ABS,SPLITGRAY,HF
3	JC81-08737B запросить цену →		CSP-FRAME_GUIDE PAPER DUMMY
4	JC90-01288A запросить цену →		CASSETTEFRAME;M4580,SEC
4-1	JC81-08478A ✓ в наличии		CSP-GEARLIFTING;ML-6510ND,POM,F20-02
4-2	JC66-01020A запросить цену →		GEAR-M_PINION24;SCX-6345N/XRX,POM,1,24,
4-3	JC81-08477A запросить цену →		CSP-GEARIDLERETARD;ML-6510ND,POM,M90-4
4-4	JC66-01676A запросить цену →		GEAR-PICKUPDRIVE;SCX-6555N,POM,1,25,NAT
4-5	JC90-01049A запросить цену →		CASSETTE-RETARD;ML-6510ND,XRX
4-6	JC69-00494A запросить цену →		PAD-MP(PLUS);SCX-5315F,UrethanSponge,90
4-7	JC90-01050F запросить цену →		CASSETTESUB-GUIDEREARPAPER;M4580,SEC
4-8	JC90-01047D запросить цену →		CASSETTESUB-SIDERIGHT;M4580,SEC
4-9	JC90-01048C запросить цену →		CASSETTESUB-SIDELEFT;M4580,SEC
4-10	JC81-08479C запросить цену →		CSP-CAP-RETARD;CLP-775ND,ABS+PC(NH-1000T
4-11	JC61-03206A запросить цену →		PLATE-LEVER;CLX-9350,EGI-SECC,1.6T,73.6,
4-12	JC81-08485A запросить цену →		CSP-DETECTORPAPERSIZE;ML-6510ND,POM,M9
4-13	JC61-03882A запросить цену →		ROLLERIDLE-PRESSURE_CASSETTE;ML-6510ND,
6			Copyright© 1995-2017 SAMSUNG. All rights reserved.

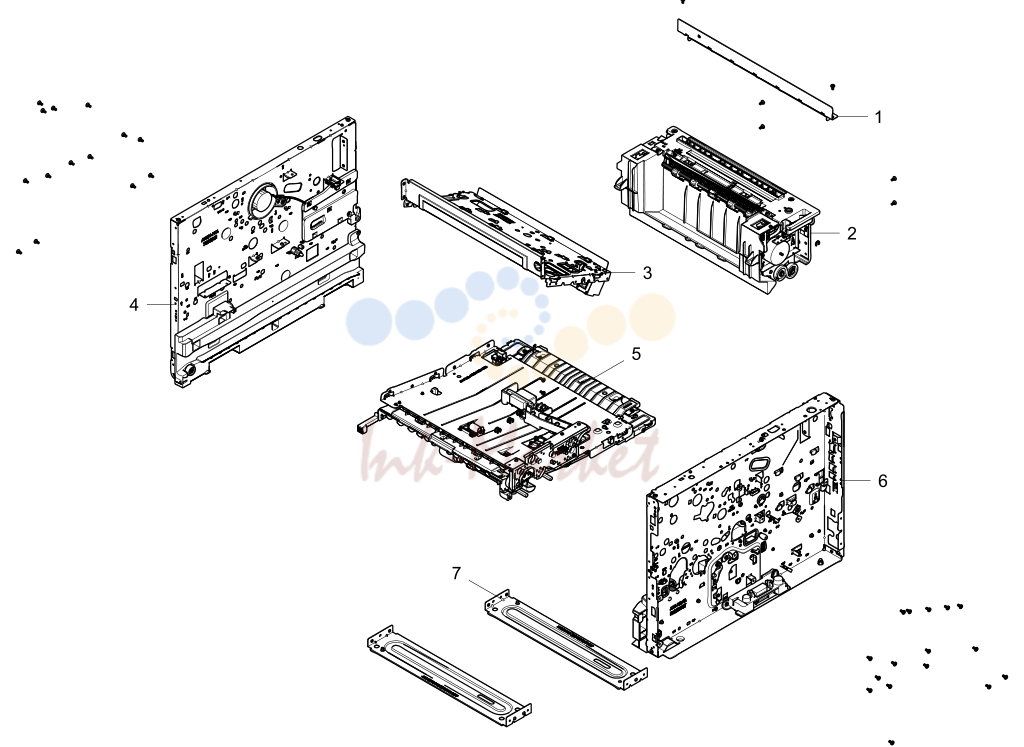

4. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
1	JC61-04269A запросить цену →		BRACKET-SUPPORTFRAME;ML-5015ND,SECC,1.2
2	JC90-01071C запросить цену →		EXIT;M4530
3	JC93-00955A запросить цену →		FRAME-UPPER;M4580,SEE
4	JC93-00364A запросить цену →		FRAME-LEFT;ML-5015ND,SEC
5	JC90-01076A запросить цену →		DUPLEX;ML-5015ND,SEC
6	JC93-00367B запросить цену →		FRAME-RIGHT;ML-4510ND,XIC
7	JC61-04271A запросить цену →		BRACKET-CROSSBARR;ML-5015ND,SECC,1.0T
0	JC90-01071C запросить цену →		EXIT;M4530
1	JC93-00349B запросить цену →		DRIVEEXIT;M4580,MD
2	JC66-02969A запросить цену →		ROLLERIDLE;ML-5015ND,EPDM,SUM22,7
3	JC61-03891A запросить цену →		GUIDE-DEFLECTOR;ML-6510ND,PC,NH-1035,BLA
4	JC66-02663A запросить цену →		ROLLER-EXIT_UPPER;ML-6510ND,EPDM,SUM22,6
5	JC66-02664A запросить цену →		ROLLER-EXIT_LOWER;ML-6510ND,EPDM
6	JC67-00295A запросить цену →		BRUSH-ANTISTATIC;CLP-660,AL+SUSFIBER,22
7	JC66-01017A запросить цену →		GEAR-M_EXITUPPER;SCX-6345N/XRX,POM,0.8,
8	JC66-01018A запросить цену →		GEAR-M_EXITLOWER;SCX-6345N/XRX,POM,0.8,
9	JC66-00854A запросить цену →		GEAR-M-EXITDUPZ21;ML-3560,POM,1.0,21,B
10	JC61-04283A запросить цену →		FRAME-CAPEXIT;ML-5015ND,ABS+PC,BLACK
11	JC61-04282B запросить цену →		FRAME-EXIT;M4580,ABS+PC,230NH,SPLITBROW
8			Copyright© 1995-2017 SAMSUNG. All rights reserved.
12	JC67-00477A запросить цену →		CAP-ROLLER_EXIT;ML-6510ND,PC,Black
13	0604-001325 запросить цену →		PHOTO-INTERRUPTER;TR,BK
14	JC63-02998A запросить цену →		GROUND-ROLLERUPPER;ML-5015ND,C5210,0.2,
15	JC63-02999A запросить цену →		GROUND-ROLLERLOWER;ML-5015ND,C5210,0.2,
16	JC63-03009A запросить цену →		GROUND-EXIT;ML-5015ND,C5210,0.2,GROUND
17	JC63-03001A запросить цену →		GROUND-MAILBOX
0	JC90-01076A запросить цену →		DUPLEX;ML-5015ND,SEC
1	JC61-04267A запросить цену →		GUIDE-DUPLEX REAR
2	JC90-01087A запросить цену →		DUPLEX-GUIDELOWER;ML-5015ND,SEC
3	6602-001588 запросить цену →		BELT-TIMINGGEAR;RUBBER,T3.2,L152
4	6602-001581 запросить цену →		BELT-TIMINGGEAR;RUBBER,T1.36,L168MM,BLK
5	JC93-00369A запросить цену →		FRAME-STOPPERCASSETTE;ML-5015ND,SEC
6	JC90-01084A запросить цену →		DUPLEX-FEEDERUPPER;ML-5015ND,SEC
7	JC61-04221A запросить цену →		GUIDE-DUPLEXUPPER;SECC,1.0T,PAPER
8	JC93-00383A запросить цену →		FRAME-PICKUP;ML-5015ND,SEC
9	6107-002857 запросить цену →		SPRING-TS;SWPB,BK,0.70,ID3.4,5.79
10	JC66-02291A запросить цену →		ROLLERIDLE-IDLEMP;CLX-9350,POM,NW-02,N
11	0604-001325 запросить цену →		PHOTO-INTERRUPTER;TR,BK
10			Copyright© 1995-2017 SAMSUNG. All rights reserved.
12	JC61-04253A запросить цену →		HOLDER-HARNESS DRAW
13	JC39-01444A запросить цену →		HARNESS-FUSER_FR;ML-4510ND,UL10272,AWG26
14	JC93-00352A запросить цену →		DRIVE-DUPLEX;SEC,ML-5015ND
15	JC61-04249A запросить цену →		HOLDER-DUP LOWER
0	JC93-00383A запросить цену →		FRAME-PICKUP;ML-5015ND,SEC
1	JC66-02902A запросить цену →		PULLEY-DUPLEX;ML-5015ND,POM
2	JC66-02966A запросить цену →		ROLLER IDLE-DUPELX_DRIVE
3	JC39-01443A запросить цену →		HARNESS-DUP & UPLIMIT_SEN
4	JC61-04255A запросить цену →		HOLDER-PICKUP;ML-5015ND,PC+GF20%
5	JC70-00598A запросить цену →		ADJUST-DUPLEXOPEN;ML-5015ND,ABS,ICEGRE
6	0604-001325 запросить цену →		PHOTO-INTERRUPTER;TR,BK
7	6107-002854 запросить цену →		SPRING-CS;SWPB,0.5,17.5,4.7,5.7
8	JC63-02982A запросить цену →		GROUND-DUPLEXBRACKET;ML-5015ND,C5210,0.
9	JC67-00468A запросить цену →		BRUSH-PICK;ML-6510ND,SUSFIBER,35,71.7,N
10	JC66-02895A запросить цену →		GEAR-RETARDIDLEA;ML-5015ND,POM,0.6,29,
11	JC66-02906A запросить цену →		ACTUATOR-DUPLEX
12	JC97-02259A ✓ в наличии		ADF-MEAUNIT-ROLLERPU;SCX-6345N/XRX,XER
13	JC97-02292A запросить цену →		MEAUNIT-IDLEFORWARD;SCX-6345N/XRX,XERO
14	JC66-00943A ✓ в наличии		GEAR-M_PUJOINT;SCX-6345N/XRX,POM,0.7,21
15	JC61-04235A запросить цену →		HOUSING-PICKUP;ML-5015ND,PC
16	JC66-02905A запросить цену →		ACTUATOR-PAPER EMPTY
17	JC66-00940A запросить цену →		GEAR-M_IDLEPU;SCX-6345N/XRX,POM,0.7,22,
18	JC61-04259A запросить цену →		HOLDER-ACTUATOREMPTY;ML-5015ND,ABS
19	6107-002855 запросить цену →		SPRING-TS;SUS304,0.5,6.2
20	JC97-02291A запросить цену →		MEAUNIT-GEARONEWAY;SCX-6345N/XRX,XERO
12			Copyright© 1995-2017 SAMSUNG. All rights reserved.
0	JC93-00364A запросить цену →		FRAME-LEFT;ML-5015ND,SEC
1	JC31-00086A запросить цену →		FAN-DC;CLX-8380ND/XAA,UL10272AWG#26,AM
2	0604-001325 запросить цену →		PHOTO-INTERRUPTER;TR,BK
3	JC61-04261A запросить цену →		GUIDE-FUSERL;ML-5015ND,ABS+PET,GC-0700H
4	JC93-00360A запросить цену →		FRAME-GUIDECASSETTELEFT;ML-5015ND,SEC
5	JC93-00371A запросить цену →		FRAME-TERMINALFUSER;ML-5015ND,SEC
0	JC93-00367B запросить цену →		FRAME-RIGHT;ML-4510ND,XIC
1	JC93-00361B запросить цену →		FRAME-GUIDECASSETTERIGHT;ML-4510ND,XIC
1-1	JC61-04265A запросить цену →		GUIDE-CASSETTER;ML-5015ND,ABS,BLACK,GUI
1-2	JC34-00001A запросить цену →		SWITCH-SIGNAL;LeverType,PBT,POM,BsP,D
1-3	JC39-01440A запросить цену →		HARNESS-CST_JOINT;ML-4510ND,UL10272,AWG2
1-4	JC61-04289A запросить цену →		BRACKET-GROUND CASSETTE
1-5	6044-000001 запросить цену →		RING-CS;ID2.8,OD8,T0.25,BLACK,SK-5
1-6	JC66-02627A запросить цену →		LEVER-PICK_UP;ML-6510ND,POM,W66,L29.5,F2
1-7	6107-001517 запросить цену →		SPRING-ES;SWPB,PI0.5,MD5.1,L30,ID4.6,OD5
2	JC93-00350A запросить цену →		DRIVE-FEED;SEC,ML-5015ND
3	6107-001259 запросить цену →		SPRING-ES;SWP-B,PI0.35,D4.25,L33.8,ID3.9
4	JC93-00351A запросить цену →		DRIVEFUSER-BRACKET;SEC,ML-5015ND
5	JC61-04262A запросить цену →		GUIDE-FUSERR;ML-5015ND,ABS+PET,GC-0700H
14			Copyright© 1995-2017 SAMSUNG. All rights reserved.
6	JC61-04242A запросить цену →		HOLDER-CONNECTOR SCF
7	JC39-01441A запросить цену →		HARNESS-SCF;ML-4510ND,UL10272,AWG26,UL10
8	JC61-03946A запросить цену →		FOOT-HOLDER_LOWER;ML-6510ND,PC,BLACK
9	JC66-02886A запросить цену →		GEAR-RETARDIDLEB;ML-5015ND,POM,1.0,23,
10	JC66-02885A запросить цену →		GEAR-RETARDRDCN;ML-5015ND,POM,0.6,1.0,
11	JC61-04285A запросить цену →		FRAME-RIGHT;ML-5015ND,EGI-SECC,1
0	JC93-00955A запросить цену →		FRAME-UPPER;M4580,SEE
1	JC92-02163A запросить цену →		PBA-DEVECRUMJOINT;CLX-9350,SEC,,FR-4
2	JC92-02373A запросить цену →		PBA-ERASER;ML-4510ND,24V,PBA-ERASER,FR-4
3	JC67-00752A запросить цену →		DUCT-MAINDEVE;M4580,ABS,HF-0660I,SPLIT
4	JC61-04247A запросить цену →		HOLDER-ERASER;ML-5015ND,PC
5	JC61-04243A запросить цену →		HOLDER-CONNECTOR DEVE
16			Copyright© 1995-2017 SAMSUNG. All rights reserved.

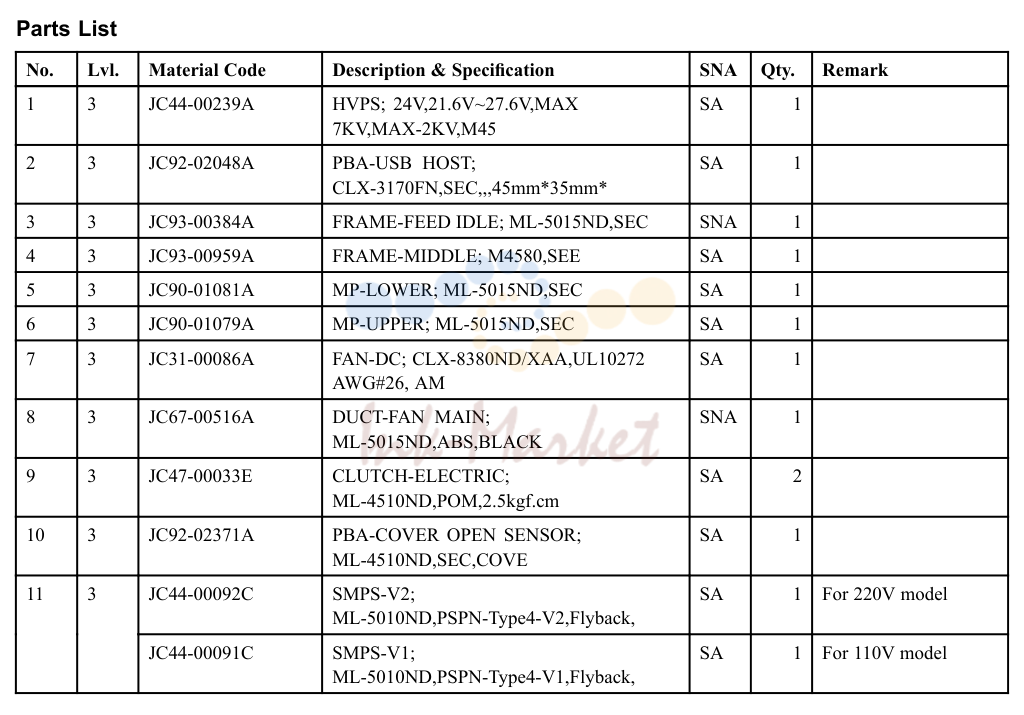

5. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
1	JC44-00239A запросить цену →		HVPS; 24V,21.6V~27.6V,MAX
2	JC92-02048A запросить цену →		PBA-USB HOST
3	JC93-00384A запросить цену →		FRAME-FEEDIDLE;ML-5015ND,SEC
4	JC93-00959A запросить цену →		FRAME-MIDDLE;M4580,SEE
5	JC90-01081A запросить цену →		MP-LOWER;ML-5015ND,SEC
6	JC90-01079A запросить цену →		MP-UPPER;ML-5015ND,SEC
7	JC31-00086A запросить цену →		FAN-DC;CLX-8380ND/XAA,UL10272
8	JC67-00516A запросить цену →		DUCT-FAN MAIN
9	JC47-00033E запросить цену →		CLUTCH-ELECTRIC
10	JC92-02371A запросить цену →		PBA-COVER OPEN SENSOR
11	JC44-00092C запросить цену →		SMPS-V2
12	JC44-00204A запросить цену →		FDB-PETREL_V2;ML-5010ND,PETREL
13	JC93-00923A запросить цену →		DRIVE-MAIN;M4580,SSDP
14	JC92-02374A запросить цену →		PBA-JOINT
15	JC95-01410A запросить цену →		COVER-SMPS;ML-5015ND,SEC
16	JC66-02965A запросить цену →		ROLLER IDLE-FEED_DRIVE
17	JC61-06333A запросить цену →		HOLDER-COVER FRONT L
18	JC61-06334A запросить цену →		HOLDER-COVER FRONT R
19	JC93-00960A запросить цену →		FRAME-TERMINAL;M4580,SEE
20	JC66-02877A запросить цену →		GEAR-FEED DRIVE
21	JC61-06335A запросить цену →		HOLDER-FAN
22	JC63-04686A запросить цену →		COVER-HARNESS FAX
18			Copyright© 1995-2017 SAMSUNG. All rights reserved.
1	JC91-01043A запросить цену →		FUSER-EXIT UPPER
1-1	JC61-00785A запросить цену →		HOLDER-M-IDLE ROLLER
1-2	JC72-40981A ✓ в наличии		ROLLER;ML-165,POM
1-3	6107-001159 запросить цену →		SPRING-TS
1-4	JC72-20902A запросить цену →		ROLLER;ML-5000A,PTFE
2	JC91-01040A запросить цену →		FUSER-EXIT LOWER
2-1	JC66-02973A запросить цену →		ROLLER-EXIT_F_UP
2-2	JC66-02850A запросить цену →		ACTUATOR-EXIT
2-3	JC61-01625A запросить цену →		HOLDER-M_REAR_LEVER
2-4	JC66-02757A запросить цену →		GEAR-EXIT-Z21
3	JC91-01045A запросить цену →		FUSER-LEVER PRESSURE
4	JC66-02854A запросить цену →		GEAR-PR;ML-5010ND,PPS,1,33,37.32PI
5	JC66-02855B запросить цену →		ROLLER FUSER-PRESSURE
6	JC67-00528A запросить цену →		BRUSH-EXIT; ML-5010,SUS
7	JC91-01175A запросить цену →		FUSER-BELT;M4580,SEC,WORLD,220V
7-1	JC66-02037B запросить цену →		BELT FUSER-DRUM
7-2	4713-001574 запросить цену →		LAMP-HALOGEN;230V,1300W,266
7-3	JC61-04168A запросить цену →		BUSH-BELT;ML-5010ND,PPS,27.4,BLK
7-4	JC91-01030A запросить цену →		FUSER-BRACKET_INNER
8	1404-001799 запросить цену →		THERMISTOR-NTC ASSY
9	4712-001085 запросить цену →		THERMOSTAT;AC125/250V,195+-5100
10	JC39-02125A запросить цену →		HARNESS-FUSER_FU
11	JC91-01044A запросить цену →		FUSER-BIAS PRESSURE ROLLER
12	JC66-02852A запросить цену →		GEAR-CAM
13	JC66-02853A запросить цену →		GEAR-ACCEL
14	JC61-04176A запросить цену →		FRAME-COVER-SIDE-R
15	JC61-04175A запросить цену →		FRAME-COVER-SIDE-L
16	JC61-04173A запросить цену →		HOLDER-HARNESS_DUCT_L
17	JC61-04172A запросить цену →		HOLDER-DRAWCONNECTOR
18	JC66-02849A запросить цену →		ACTUATOR-CAM
20			Copyright© 1995-2017 SAMSUNG. All rights reserved.
0	JC93-00923A запросить цену →		DRIVE-MAIN;M4580,SSDP
1	JC31-00075C запросить цену →		MOTORBLDC-38W;1200~2400rpm,1700~1500gf,
2	JC47-00033E запросить цену →		CLUTCH-ELECTRIC;ML-4510ND,POM,2.5kgf.cm
3	JC66-02870A запросить цену →		GEAR-PICKUPPULLEY;ML-5015ND,POM,0.8,28,
4	JC66-02874A запросить цену →		GEAR-FUSERRDCNA;ML-5015ND,POM,0.5,0.8
5	JC66-04153A запросить цену →		GEAR-DEVEIDLE;M4580,POM,0.4,67,BLACK,JI
6	6602-001581 запросить цену →		BELT-TIMINGGEAR;RUBBER,T1.36,L168MM,BLK
7	JC66-04151A запросить цену →		GEAR-OPCDRIVE;M4580,POM,0.4,115,BLACK,J
8	JC66-04154A запросить цену →		GEAR-DEVERDCN;M4580,POM,0.4,73,BLACK,JI
9	JC66-02861A запросить цену →		GEAR-AGIIDLEB;ML-5015ND,POM,0.8,0.8,4
10	JC66-04155A запросить цену →		GEAR-AGIIDLEA;M4580,POM,0.4/0.8,63/22,
11	JC66-02862A запросить цену →		GEAR-AGIIDLEC;ML-5015ND,POM,0.8,0.8,5
12	JC66-02872A запросить цену →		GEAR-FEEDRDCN;ML-5015ND,POM,0.8,28,24.0
13	JC31-00078A запросить цену →		MOTORDC;NF213G-1020515,DC24V,CLX-8380ND
14	JC31-00144C запросить цену →		MOTORBLDC;1100~3000,24,2.2,32W
15	JC61-04202A запросить цену →		BRACKET-REGI CLUTCH
22			Copyright© 1995-2017 SAMSUNG. All rights reserved.
1	JC93-00393A ✓ в наличии		FRAME-ROLLERTRANSFER;ML-501ND,SEC
1-1	JC93-00420A запросить цену →		ROLLERTR-FRAME-ROLLERTRANSFERUV;Petre
1-2	JC61-03959B запросить цену →		HOLDER-GND_TR;ML-6510ND,ABS+PC,W21.7,L19
1-3	JC61-03984B запросить цену →		HOLDER-GEAR_TR;ML-6510ND,ABS+PC,W21.7,L1
1-4	6107-002868 запросить цену →		SPRING-CS;SUS304,0.5,4,5
2	JC70-10232D запросить цену →		COREROTOR;SCX-6320F,STS304,0.1t,SAW
3	0604-001325 запросить цену →		PHOTO-INTERRUPTER;TR,BK
4	JC66-02913A запросить цену →		ACTUATOR-FEED
5	JC66-02914A запросить цену →		ACTUATOR-REGI
6	JC93-00385A запросить цену →		FRAME-REGI;ML-5015ND,SEC
7	JC61-04281A запросить цену →		FRAME-MIDDLE;ML-5015ND,ABS+PC,BLACK
8	JC61-03906A запросить цену →		HOLDER-SAW;ML-6510ND,PC,W216.8,L16,Black
9	JC61-06332A запросить цену →		PLATE-GUIDETR;M4580,EGI-SECC,1,GUIDESU
10	6107-002869 запросить цену →		SPRING-TS;SUS304,0.3,2.7,3.3
11	JC63-02997A запросить цену →		GROUND-TR;ML-5015ND,C5210,0.2,GROUND
12	JC63-03002A запросить цену →		GROUND-REGIROLLER;ML-5015ND,C5210,0.2,G
13	JC63-02996A запросить цену →		GROUND-PLATETR;ML-5015ND,C5210,0.2,GROU
14	JC61-07359A запросить цену →		SPRING TS; M4580,STS304,0.35
24			Copyright© 1995-2017 SAMSUNG. All rights reserved.

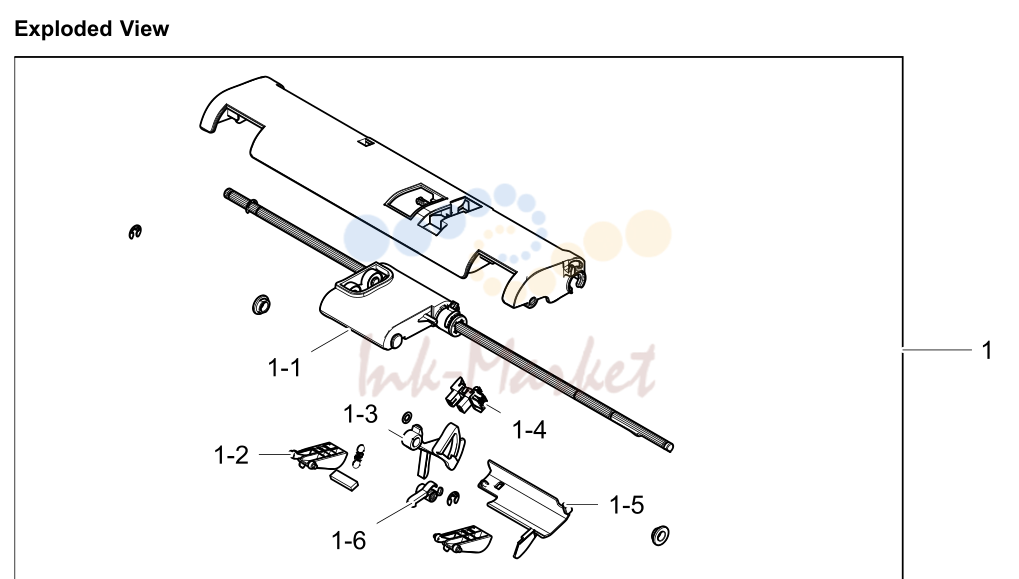

6. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
1	JC90-01079A запросить цену →		MP-UPPER;ML-5015ND,SEC
1-1	JC90-01080A ✓ в наличии		MP-PICKUP;ML-5015ND,SEC
1-2	JC61-00788A запросить цену →		GUIDE-M_DOCSENSOR;SCX-6320F,HIPS,PAPER
1-3	JC61-04231A запросить цену →		STOPPER-PAPERMP;ML-5015ND,PC
1-4	0604-001325 запросить цену →		PHOTO-INTERRUPTER;TR,BK
1-5	JC61-04233A запросить цену →		FRAME-MPUPPER_SUB;ML-5015ND,ABS
1-6	JC66-02908A запросить цену →		LATCH-STOPPER;ML-5015ND,POM
2	JC90-01081A запросить цену →		MP-LOWER;ML-5015ND,SEC
2-1	JC90-01082A запросить цену →		MP-RETARD;ML-5015ND,SEC
2-2	JC61-04234A запросить цену →		FRAME-MPLOWER;ML-5015ND,PC
26			Copyright© 1995-2017 SAMSUNG. All rights reserved.

7. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
1	JC97-04454A запросить цену →		PLATEN-UPPER;M4580,SEC
2	JC97-04457A запросить цену →		PLATEN-FRAME;M4580,SEC
2-1	JC97-04456A запросить цену →		PLATEN-LL;M4580,SEC
2-2	JC39-02106A запросить цену →		HARNESS-SCAN_HOME/MOTOR
2-3	JC39-02121A запросить цену →		FLATCABLE-CIS;M4580,24,910,AWM20624,1.0
3	JC97-04455A запросить цену →		PLATEN-LOWER;M4580,SEC
28			Copyright© 1995-2017 SAMSUNG. All rights reserved.

8. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
1	JC82-00374A запросить цену →		A/SASSY-FEEDMOTOR;M4580,SEC
2	JC82-00375A запросить цену →		A/SASSY-WHITEBARCIS;M4580,SEC
3	JC82-00376A запросить цену →		A/SASSY-PAPERPATH;M4580,SEC
4	JC82-00377A запросить цену →		A/SASSY-TOPCOVER;M4580,SEC
5	JC82-00378A ✓ в наличии		A/SASSY-PICKUPHOUSING;M4580,SEC
6	JC82-00379A запросить цену →		A/SASSY-INPUTTRAY;M4580,SEC
7	JC82-00380A ✓ в наличии		A/SASSY-SEPARATEROLLER;M4580,SEC
8	JC82-00381A запросить цену →		A/SASSY-EXITSTACKER;M4580,SEC

9. ExplodedViewsandPartsList

№	Артикул	Альт. артикул	Описание
0	JC97-04499B запросить цену →		OPE;M4580,SEC
1	JC82-00361A запросить цену →		A/SASSY-PBAMAINOPE;M5370,OPE,AS
2	JC82-00362A запросить цену →		A/SMATERIALASSY-OPE_LCDTSP;M5370,OPE,
3	JC82-00373A запросить цену →		A/SMATERIALASSY-OPE_REARCOVER;M5370,O
4	JC82-00383A запросить цену →		A/SASSY-LCDCABLE;M4580,OPE,USBPOWER+U
30			Copyright© 1995-2017 SAMSUNG. All rights reserved.
