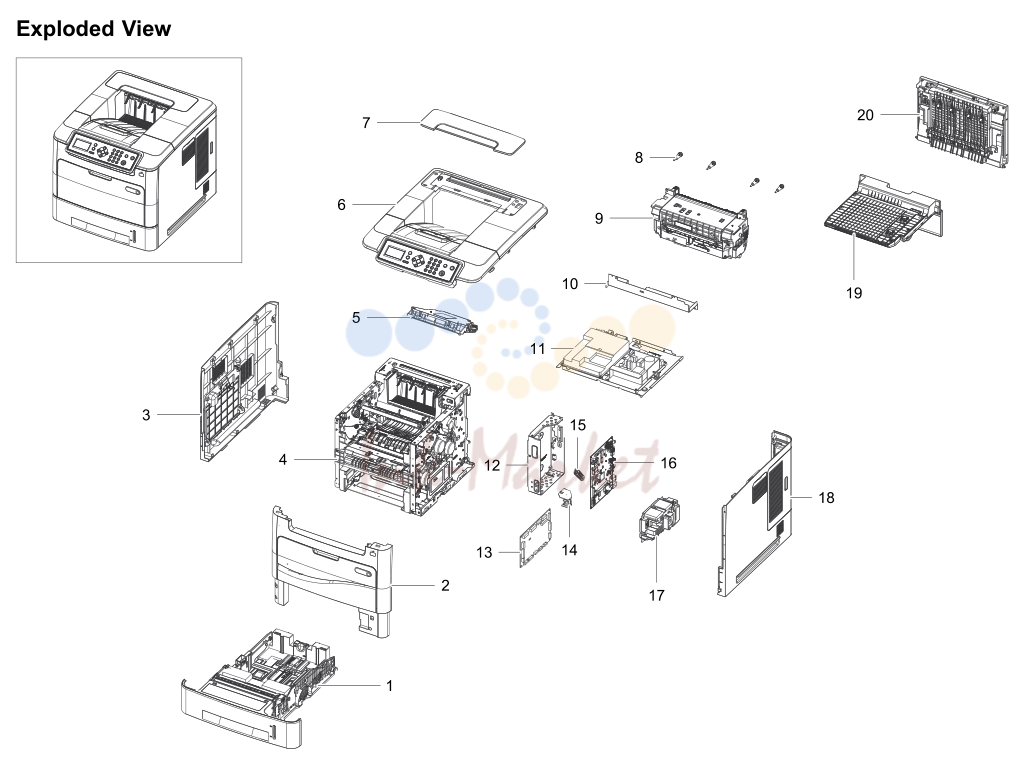

1. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
1			ML-5510ND/XBH 1 JC90-01057A CASSETTE;ML-6510ND,SEC(Wave SA
2	JC95-01294A запросить цену →		2 JC95-01296A COVER-FRONT;ML-6510ND,XAA SA
3	JC95-01294A запросить цену →		2 JC95-01299A COVER-LEFT;ML-6510ND,XAA SA
4			ML-5510ND/XBH 1 JC93-00241B FRAME;ML-6510ND,XAA SNA
5			ML-5510ND/XBH 1 JC97-03787A LSU; SA
6			ML-5510ND/XBH 1 JC95-01297B COVER-TOP;ML-5510ND,XAA SNA
7	JC95-01294A запросить цену →		2 JC95-01322A COVER-OPTION;ML-6510ND,XAA SA
8	JC98-01676C запросить цену →		2 JC64-00186C HANDLE-M_FIX FUSER; SNA
9			ML-5510ND/XBH 1 JC91-01033B FUSER;ML-6510ND,220V SA
10	JC98-01676C запросить цену →		2 JC61-03811A BRACKET-BOTTOM_FUSER; SNA
11			ML-5510ND/XBH 1 JC93-00270B FRAME-POWER SUPPLY; SNA
12	JC98-01676C запросить цену →		2 JC63-02643A SHIELD-MAIN_CTRL; SNA
13			ML-5510ND/XBH 1 JC92-02281A PBA-ENGINE; SA
14	JC98-01676C запросить цену →		2 JC61-03845A HOLDER-HARNESS_DRIVE; SNA
15	JC98-01676C запросить цену →		2 JC66-02628A LEVER-COUPLER; SNA
16			ML-5510ND/XBH 1 JC92-02280A PBA-MAIN; SA
17			ML-5510ND/XBH 1 JC93-00277B FRAME-BOARD FUSER DRIVE; SNA
18	JC95-01294A запросить цену →		2 JC95-01298A COVER-RIGHT;ML-6510ND,XAA SA
19			ML-5510ND/XBH 1 JC90-01018B DUPLEX;ML-6510ND,SEE SA
20	JC95-01294A запросить цену →		2 JC95-01295A COVER-REAR;ML-6510ND,SEC SA
2			Copyright© 1995-2011 SAMSUNG. All rights reserved.

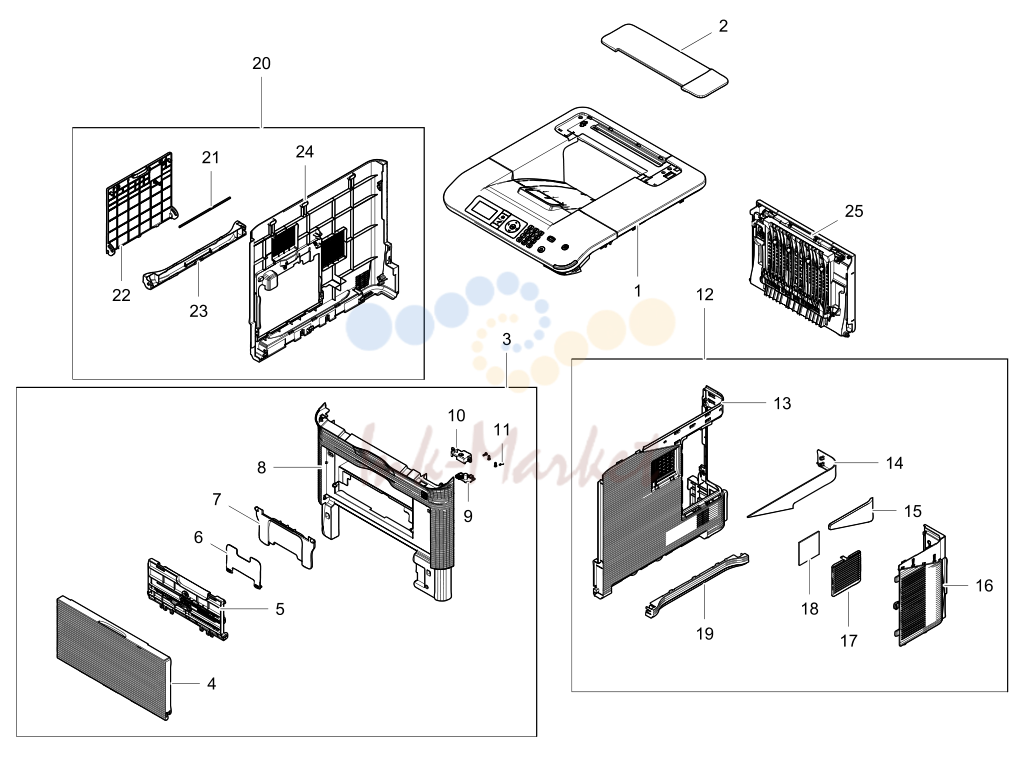

2. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
1			ML-5510ND/XSA 1 JC95-01297B COVER-TOP;ML-5510ND,XAA SNA
2	JC95-01294A запросить цену →		2 JC95-01322A COVER-OPTION;ML-6510ND,XAA SA
3	JC95-01294A запросить цену →		2 JC95-01296A COVER-FRONT;ML-6510ND,XAA SA
4	JC95-01296A запросить цену →		3 JC63-02859A COVER-MP; SNA
5	JC95-01296A запросить цену →		3 JC90-01016B MP-TRAY;ML-6510ND,SEC SA
6	JC95-01296A запросить цену →		3 JC61-02804C STACKER-MP; SNA
7	JC95-01296A запросить цену →		3 JC63-02096C TRAY-EXTENSION_MP; SA
8	JC95-01296A запросить цену →		3 JC63-02853A COVER-FRONT; SNA
9	JC95-01296A запросить цену →		3 JC92-02284A PBA-USBHOST;ML-5510ND,SEC,USB SA
10	JC95-01296A запросить цену →		3 JC61-03912A HOLDER-USB_HOST; SNA
11	JC97-03868B запросить цену →		3 F9909 6003-000196 SCREW-TAPTYPE; SA
12	JC95-01294A запросить цену →		2 JC95-01298A COVER-RIGHT;ML-6510ND,XAA SA
13	JC95-01298A запросить цену →		3 JC63-02862A COVER-RIGHT; SNA
14	JC95-01298A запросить цену →		3 JC63-02863A COVER-RIGHT_DUMMY; SNA
15	JC95-01298A запросить цену →		3 JC63-02852A COVER-CONTROL_BOXDUMMY; SNA
16	JC95-01298A запросить цену →		3 JC63-02851A COVER-CONTROL_BOX; SNA
17	JC95-01298A запросить цену →		3 JC63-02857A COVER-RIGHT_FAN; SNA
18	JC95-01298A запросить цену →		3 JC62-00759A SEAL-FILTER RIGHT; SA
19	JC95-01299A запросить цену →		3 JC63-02864A COVER-HANDLE; SNA
20	JC95-01294A запросить цену →		2 JC95-01299A COVER-LEFT;ML-6510ND,XAA SA
21	JC95-01299A запросить цену →		3 L5889 JC66-00661A SHAFT-EXIT IDLE; SNA
22	JC95-01299A запросить цену →		3 JC63-02858A COVER-WTB; SNA
23	JC95-01299A запросить цену →		3 JC63-02864A COVER-HANDLE; SNA
24	JC95-01299A запросить цену →		3 JC63-02865A COVER-LEFT; SNA
25	JC95-01294A запросить цену →		2 JC95-01295A COVER-REAR;ML-6510ND,XAA SA
4			Copyright© 1995-2011 SAMSUNG. All rights reserved.
1	JC95-01295A запросить цену →		3 JC61-03911A GUIDE-EXIT; SNA
2	JC95-01295A запросить цену →		3 H6441 JC66-00738A DAMPER-PAD ADF_R2; SNA
3	JC95-01295A запросить цену →		3 K6709 JC72-20902A ROLLER;ML-5000A,TEFLON,WHT SA
4	JC95-01295A запросить цену →		3 C7178 JC70-20901A SHAFT; SNA
5	JC95-01295A запросить цену →		3 L7539 6107-001160 SPRING-TS; SA
6	JC95-01295A запросить цену →		3 JC61-03910A GUIDE-REAR; SA
7	JC95-01295A запросить цену →		3 JC31-00141A FAN;D08K-24PU21B(AX),65g SA
8	JC97-03868B запросить цену →		3 F9909 6003-000196 SCREW-TAPTYPE; SA
9	JC95-01295A запросить цену →		3 JC61-02622A BRACKET-FEMALE; SNA
10	JC95-01295A запросить цену →		3 JC39-00993A HARNESS-REAR_JOINT_FN; SNA
11	JC95-01295A запросить цену →		3 JC61-03909B HOLDER-LOCKER;ML-6510ND,ABS SNA
12	JC95-01295A запросить цену →		3 JC63-02676B COVER-REAR; ML-6510ND,ABS SNA
13	JC95-01295A запросить цену →		3 JC64-00547A LOCKER-REAR L; SA
14	JC95-01295A запросить цену →		3 L7529 6107-001268 SPRING-TS; SUS304 SA
15	JC95-01295A запросить цену →		3 JC61-01404A BRACKET-P-HANDLE SCF; SNA
16	JC95-01295A запросить цену →		3 JC64-00420C HANDLE-REAR COVER; SA
17	JC95-01295A запросить цену →		3 JC64-00548A LOCKER-REAR R; SA
18	JC95-01295A запросить цену →		3 JC68-02563A LABEL-FUNCTION; SNA
6			Copyright© 1995-2011 SAMSUNG. All rights reserved.

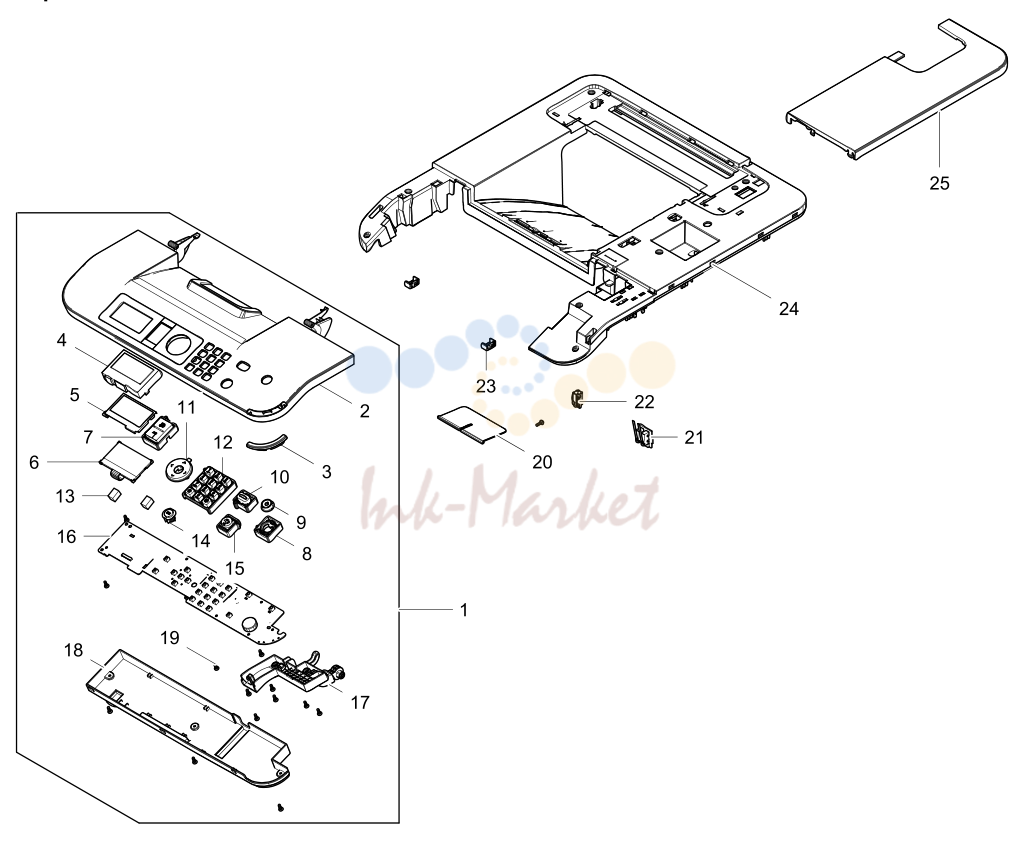

3. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
1	JC95-01297B запросить цену →		2 JC97-03868B OPE;ML-5510ND,XAA SA
2	JC97-03868B запросить цену →		3 JC63-02866B COVER-OPE; SNA
3	JC97-03868B запросить цену →		3 JC67-00495A LENS-STATUS; SNA
4	JC97-03868B запросить цену →		3 C5095 JC61-02792A HOLDER-LCD; SNA
5	JC97-03868B запросить цену →		3 JC63-02697A GROUND-LCD; SNA
6	JC97-03868B запросить цену →		3 J3418 JC07-00012A LCD; SA
7	JC97-03868B запросить цену →		3 JC64-00598A KEY-MENU; SNA
8	JC97-03868B запросить цену →		3 D1688 JC64-00443A KEY-POWER_B;CLP-770,ABS,G32000 SNA
9	JC97-03868B запросить цену →		3 JB64-00114E KEY-POWER;ML-6510ND,ABS,Wave SA
10	JC97-03868B запросить цену →		3 JC64-00600A KEY-ECO;ML-6510ND,ABS SNA
11	JC97-03868B запросить цену →		3 JC64-00601A KEY-CIRCLE;ML-6510ND,ABS SNA
12	JC97-03868B запросить цену →		3 JC64-00599A KEY-NUMERICAL;ML-6510ND,ABS SNA
13	JC97-03868B запросить цену →		3 G1217 JC72-01529A SPONGE-LCD; CLP-770,RUBBER SNA
14	JC97-03868B запросить цену →		3 JC64-00566B KEY-OK; SNA
15	JC97-03868B запросить цену →		3 JC64-00564B KEY-STOP; SA
16	JC97-03868B запросить цену →		3 JC92-02285A PBA-OPE; SA
17	JC97-03868B запросить цену →		3 JC63-02868A COVER-OPE_HARNESS; SA
18	JC97-03868B запросить цену →		3 JC63-02867A COVER-OPE_LOWER; SA
19	JC97-03868B запросить цену →		3 F9909 6003-000196 SCREW-TAPTYPE; SA
20	JC95-01297B запросить цену →		2 JC72-01367E PMO-STACKER_RX; SA
21	JC95-01297B запросить цену →		2 JC92-02057A PBA-COVER_OPEN SENSOR; SA
22	JC95-01297B запросить цену →		2 JC66-01966A LEVER-EXPANDER; SA
23	JC95-01297B запросить цену →		2 L7587 JC61-00656A STOPPER-M-HINGE OPEN; SA
24	JC95-01297B запросить цену →		2 JC63-02860A COVER-TOP; SA
25	JC95-01297B запросить цену →		2 JC63-02861A COVER-TOP_DUMMY; SA
8			Copyright© 1995-2011 SAMSUNG. All rights reserved.

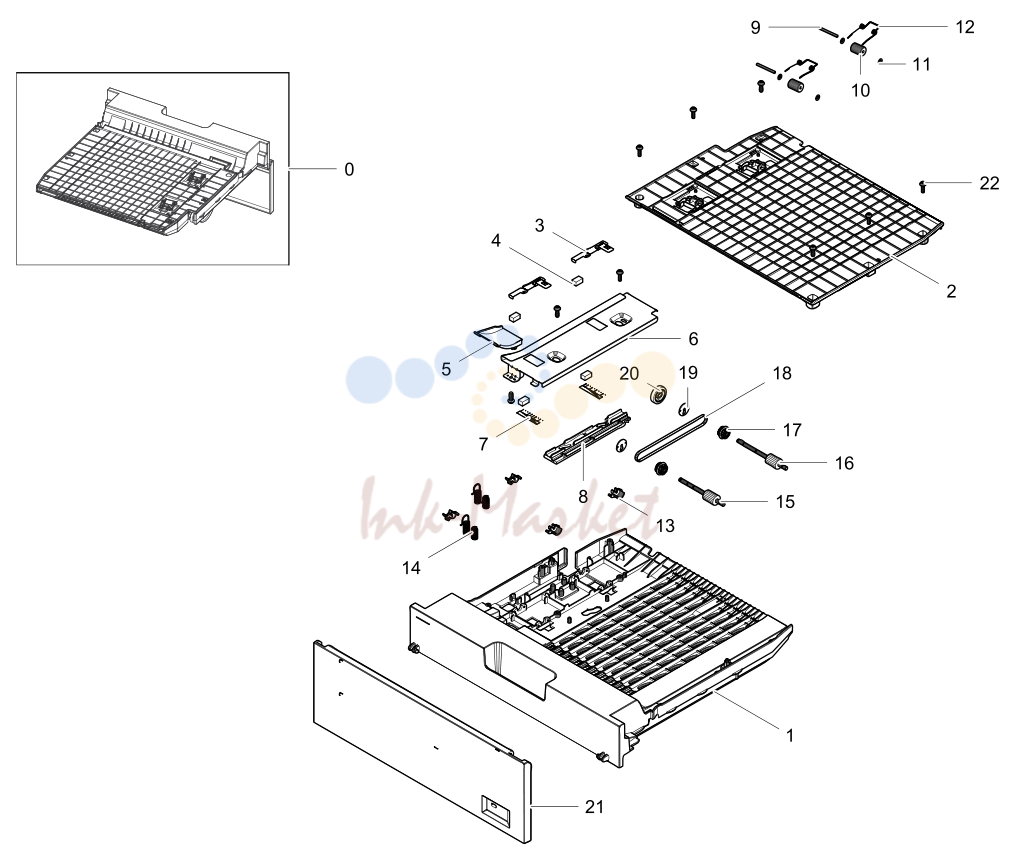

4. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0			ML-5510ND/XSA 1 JC90-01018B DUPLEX;ML-6510ND,SEE SA
1	JC90-01018B запросить цену →		2 JC61-03842B FRAME-DUPLEX_LOWER; SNA
2	JC90-01018B запросить цену →		2 JC61-03844A FRAME-DUPLEX_UPPER; SNA
3	JC90-01018B запросить цену →		2 JC63-02656A GROUND-DUPLEX_GASKET; SNA
4	JC90-01018B запросить цену →		2 JC63-02189A GASKET-CONDUCTIVE; SNA
5	JC90-01018B запросить цену →		2 JC61-04153A GUIDE-PAPER_DUPLEX; SNA
6	JC90-01018B запросить цену →		2 JC61-04154A GUIDE-DUPLEX_ALIGN; SNA
7	JC90-01018B запросить цену →		2 H1161 JC67-00205A BRUSH-DUPLEX; SNA
8	JC90-01018B запросить цену →		2 JC66-02837A LEVER-ALIGN_DUPLEX; SA
9	JC90-01018B запросить цену →		2 L5919 JC66-00444A SHAFT-IDLE ROLL, DUP; SNA
10	JC90-01018B запросить цену →		2 JC66-02816A ROLLER-IDLE_DUPLEX; SNA
11	JC90-01018B запросить цену →		2 L8299 JK72-00058A PCT-SILP WASHER; SNA
12	JC90-01018B запросить цену →		2 6107-001667 SPRING-TS; SWP,SILVER SA
13	JC90-01018B запросить цену →		2 H1231 JC61-00665A BUSH-M-FEED,DUP;ML-2150,POM, SA
14	JC90-01018B запросить цену →		2 L7818 JC65-00017A TERMINAL-P-GND DUP; SNA
15	JC90-01018B запросить цену →		2 JC90-01051A DUPLEX FEEDER-LOWER; SNA
16	JC90-01018B запросить цену →		2 JC90-01052A DUPLEX FEEDER-LOWER; SNA
17	JC90-01018B запросить цену →		2 F7328 JC66-00899A PULLEY-18_DUP; SNA
18	JC90-01018B запросить цену →		2 G9085 6602-001084 BELT-TIMING GEAR; SA
19	JC90-01018B запросить цену →		2 F7340 JC66-00900A PULLEY-M-18-DUMMY_DUP; SNA
20	JC90-01018B запросить цену →		2 C3331 JC66-00038A GEAR-EXIT F/DOWN; SNA
21	JC90-01018B запросить цену →		2 JC63-01942C COVER-CASSETTE; SA
22	JC98-01676C запросить цену →		2 F9909 6003-000196 SCREW-TAPTYPE; SA
10			Copyright© 1995-2011 SAMSUNG. All rights reserved.

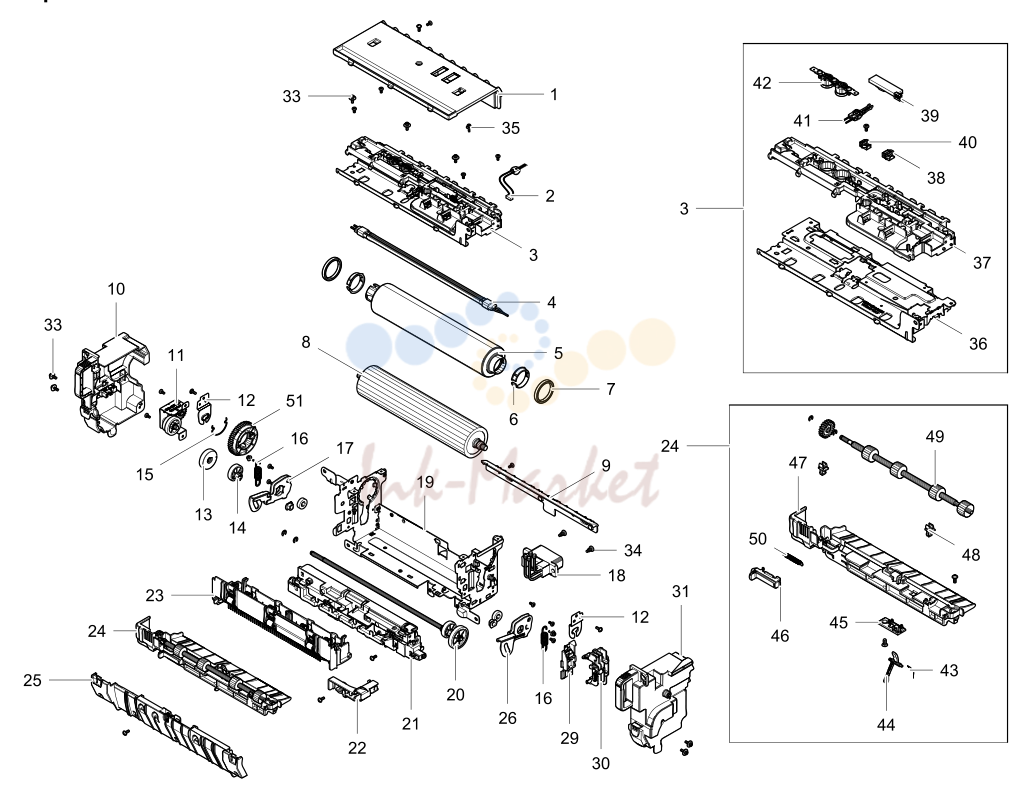

5. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
1	JC91-01033B запросить цену →		2 JC63-02651A COVER-UPPER; SNA
2	JC91-01033B запросить цену →		2 1404-001567 THERMISTOR-NTC ASSY; SA
3	JC91-01033B запросить цену →		2 JC91-00998A FUSER-BRACKET UPPER; SNA
4	JC91-01033B запросить цену →		2 4713-001522 LAMP-HALOGEN; SA
5	JC91-01033B запросить цену →		2 JC66-02727A ROLLER-HEAT; SA
6	JC91-01033B запросить цену →		2 JC61-03883A BUSH-HR;ML-6510ND,PPS,27,30 SA
7	JC91-01033B запросить цену →		2 6601-001726 BEARING-BALL; SA
8	JC91-01033B запросить цену →		2 JC66-02718A ROLLER-PRESSURE; SA
9	JC91-01033B запросить цену →		2 JC61-03920A GUIDE-INPUT; SNA
10	JC91-01033B запросить цену →		2 JC91-00999A FUSER-COVER RIGHT; SNA
11	JC91-01033B запросить цену →		2 JC91-00995A FUSER-BRACKET GEAR; SNA
12	JC91-01033B запросить цену →		2 JC61-03836A BRACKET-LAMP_R; SNA
13	JC91-01033B запросить цену →		2 JC61-03859A HOLDER-SHAFT_ENCORD; SNA
14	JC91-01033B запросить цену →		2 JC66-02619A CAM-RELEASE-L;ML-6510ND,POM SNA
15	JC91-01033B запросить цену →		2 6107-002620 SPRING-ETC;SUS304,1 SNA
16	JC91-01033B запросить цену →		2 6107-002624 SPRING-ES; SWP SA
17	JC91-01033B запросить цену →		2 JC61-03826A BRACKET-PR-R; SNA
18	JC91-01033B запросить цену →		2 JC39-01394A HARNESS-FUSER_FU; SA
19	JC91-01033B запросить цену →		2 JC91-01020A FUSER-BRACKET LOWER; SNA
20	JC91-01033B запросить цену →		2 JC91-01015A FUSER-CAMSHAFT;ML-6510ND SNA
21	JC91-01033B запросить цену →		2 JC91-00994A FUSER-ROLLER CLEAN; SNA
22	JC91-01033B запросить цену →		2 JC61-03856A HOLDER-HARNESS_AC_SUB; SNA
23	JC91-01033B запросить цену →		2 JC91-01032A FUSER-GUIDE EXIT UPPER; SA
24	JC91-01033B запросить цену →		2 JC91-00997A FUSER-GUIDE EXIT LOWER; SNA
25	JC91-01033B запросить цену →		2 JC91-01001A FUSER-COVER DUPLEX; SNA
26	JC91-01033B запросить цену →		2 JC61-03829A BRACKET-PR_L; SNA
29	JC91-01033B запросить цену →		2 JC61-03857A HOLDER-HARNESS_DC; SNA
30	JC91-01033B запросить цену →		2 JC61-03855A HOLDER-HARNESS_AC; SNA
31	JC91-01033B запросить цену →		2 JC91-01021A FUSER-COVERLEFT;ML-6510ND SNA
33	JC91-01033B запросить цену →		2 F9900 6006-001078 SCREW-TAPTYPE; SA
34	JC91-01033B запросить цену →		2 6009-001711 SCREW-SPECIAL;PH,+,M3,L3.8,Ni SNA
12			Copyright© 1995-2011 SAMSUNG. All rights reserved.
35	JC91-01033B запросить цену →		2 L5386 6006-001193 SCREW-MACHINE; SNA
36	JC91-00998A запросить цену →		3 JC61-03820A BRACKET-FUSER_UPPER; SNA
37	JC91-00998A запросить цену →		3 JC61-03860A HOLDER-THERMOSTAT; SNA
38	JC91-00998A запросить цену →		3 3711-007521 CONNECTOR-HEADER; SA
39	JC91-00998A запросить цену →		3 L7827 1404-001453 THERMISTOR-NTC ASSY; SA
40	JC91-00998A запросить цену →		3 3711-007520 CONNECTOR-HEADER; SA
41	JC91-00998A запросить цену →		3 1404-001565 THERMISTOR-NTC ASSY; SA
42	JC91-00998A запросить цену →		3 4712-001085 THERMOSTAT; SNA
43	JC91-00997A запросить цену →		3 6107-002670 SPRING-ETC; SNA
44	JC91-00997A запросить цену →		3 JC66-02625A ACTUATOR; SA
45	JC91-00997A запросить цену →		3 JC61-03851A HOLDER-ACTUATOR; SNA
46	JC91-00997A запросить цену →		3 I7170 JC61-01625A HOLDER-M_REAR_LEVER; SNA
47	JC91-00997A запросить цену →		3 JC61-03921A GUIDE-EXIT_LOWER; SNA
48	JC91-00997A запросить цену →		3 F0145 JC72-00382A BUSH;ML-6060A,POMM9044,BLK SNA
49	JC91-00997A запросить цену →		3 JC91-01022A FUSER-ROLLEREXIT;ML-6510ND SNA
50	JC91-00997A запросить цену →		3 L7491 6107-001237 SPRING-ES; SA
51	JC91-01033B запросить цену →		2 JC66-02615A GEAR-FUSER; SA

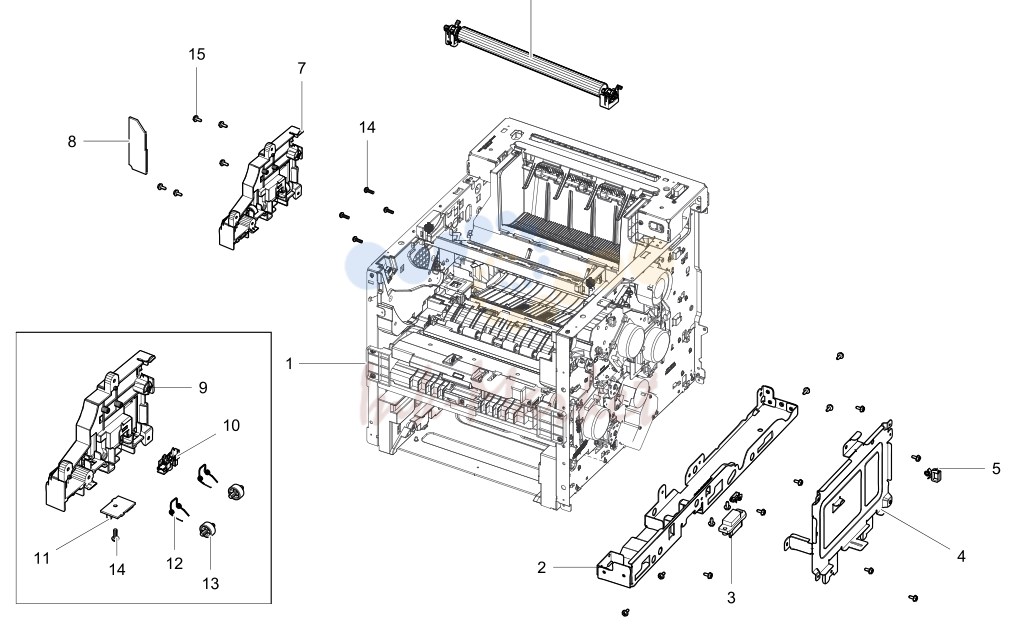

6. ExplodedViewsandPartsList

№	Артикул	Альт. артикул	Описание
1	JC93-00241B запросить цену →		2 JC93-00273B FRAMEMAIN;ML-6510ND,XAA SNA
2	JC93-00276A запросить цену →		3 JC61-03817A BRACKET-RIGHT_LOWER; SNA
3	JC93-00276A запросить цену →		3 JC39-01375A HARNESS-SCF; SA
4	JC93-00241B запросить цену →		2 JC61-03818A BRACKET-ENGINE_CONTROLLER; SNA
5	JC93-00241B запросить цену →		2 L9648 6502-001132 SADDLE; SA
6	JC93-00241B запросить цену →		2 JC93-00271B FRAME-ROLLER TRANSFER; SA
7	JC93-00241B запросить цену →		2 JC93-00247A FRAME-TERMINAL; SNA
8	JC93-00241B запросить цену →		2 JC72-01587A SPONGE-SMPS; SNA
9	JC93-00247A запросить цену →		3 JC61-03907A HOUSING-TERMINAL; SNA
14			Copyright© 1995-2011 SAMSUNG. All rights reserved.
10	JC93-00247A запросить цену →		3 0604-001325 PHOTO-INTERRUPTER;TR,BULK SA
11	JC93-00247A запросить цену →		3 JC92-02340A PBA-WASTE SENSOR TX; SA
12	JC93-00247A запросить цену →		3 6107-002693 SPRING-TS; SWP SNA
13	JC93-00273B запросить цену →		3 L4550 JC66-01143A ROLLER-SLIDE B; SNA
14	JC97-03868B запросить цену →		3 F9909 6003-000196 SCREW-TAPTYPE; SA
15	JC93-00276A запросить цену →		3 6009-001664 SCREW-HEX; SNA
1	JC93-00273B запросить цену →		3 JC93-00272A FRAMEBASE;ML-6510ND,XRX SNA
2	JC93-00273B запросить цену →		3 JC93-00269A FRAME-DUCT WASTE TONER; SA
3	JC93-00273B запросить цену →		3 JC93-00246A FRAME-GUIDE OPC LEFT; SNA
4	JC93-00273B запросить цену →		3 JC93-00250A FRAME-GUIDECASSETTERIGHT; SNA
5	JC93-00273B запросить цену →		3 JC93-00243A FRAME-GUIDECASSETTELEFT; SNA
6	JC93-00273B запросить цену →		3 JC93-00252A FRAME-GUIDE OPC RIGHT; SNA
7	JC93-00273B запросить цену →		3 JC90-01020A MP;ML-6510ND,XEROX SA
8	JC93-00273B запросить цену →		3 JC61-03905A HOLDER-CONNECTOR_TONER; SA
9	JC93-00273B запросить цену →		3 JC92-02376A PBA-ZENER;ML-5510ND,XEROX SA
10	JC93-00273B запросить цену →		3 JC92-02282A PBA-JOINT; SA
16			Copyright© 1995-2011 SAMSUNG. All rights reserved.
11	JC93-00273B запросить цену →		3 JC93-00232A DRIVE FUSER-RELEASE; SA
12	JC95-01295A запросить цену →		3 JC31-00141A FAN;D08K-24PU21B(AX),65g SA
13	JC93-00273B запросить цену →		3 JC61-03835A HOLDER-FAN_SMPS; SA
14	JC93-00273B запросить цену →		3 L5841 JC32-00005A SENSOR-HUMIDITY; SA
15	JC93-00273B запросить цену →		3 JC61-03217A HOLDER-SENSOR HUMIDITY; SNA
16	JC93-00273B запросить цену →		3 JC61-03941A GUIDE-WTB; SNA
17	JC93-00273B запросить цену →		3 JC61-03877A GUIDE-COVER_OPEN_L; SNA
18	JC93-00273B запросить цену →		3 JC61-03815A BRACKET-SUPPORT_REAR; SNA
19	JC93-00273B запросить цену →		3 JC61-03876A GUIDE-COVER_OPEN_R; SNA
20	JC93-00273B запросить цену →		3 JC61-03873A GUIDE-FUSER_SIDE_R; SNA
21	JC93-00273B запросить цену →		3 JC61-03869A GUIDE-FUSER_SIDE_L; SNA
22	JC93-00273B запросить цену →		3 JC93-00244A FRAME-GUIDE DUPLEX LEFT; SNA
23	JC93-00273B запросить цену →		3 JC90-01013B EXIT;ML-6510ND,XAA SA
24	JC93-00273B запросить цену →		3 JC66-00994C CLUTCH-SPUR; SA
25	JC93-00273B запросить цену →		3 JC93-00229A DRIVE-FEED; SA
26	JC93-00273B запросить цену →		3 JC93-00226A DRIVE FUSER; SA
27	JC93-00273B запросить цену →		3 JC93-00228A DRIVE-DUPLEX; SA
28	JC93-00273B запросить цену →		3 JC61-03840A HOLDER-FAN_LSU; SA
29	JC93-00273B запросить цену →		3 I4723 JC31-00086A FAN-DC; SA
30	JC93-00273B запросить цену →		3 JC93-00230A DRIVE MAIN; SA
31	JC93-00273B запросить цену →		3 JC61-03879A GUIDE-HARNESS_FRAME; SNA
32	JC93-00276A запросить цену →		3 6009-001664 SCREW-HEX; SNA
33	JC97-03868B запросить цену →		3 F9909 6003-000196 SCREW-TAPTYPE; SA
1	JC90-01013B запросить цену →		4 JC61-03862B FRAME-EXIT; SNA
2	JC90-01013B запросить цену →		4 JC61-03878A FRAME-CAP_EXIT; SNA
3	JC90-01013B запросить цену →		4 JC66-02621A LEVER-STACKING; SA
18			Copyright© 1995-2011 SAMSUNG. All rights reserved.
4	JC90-01013B запросить цену →		4 JC61-03891A GUIDE-DEFLECTOR; SNA
5	JC90-01013B запросить цену →		4 JC63-02657A GROUND-EXIT_ROLLER; SNA
6	JC90-01013B запросить цену →		4 JC63-02658A GROUND-EXIT; SNA
7	JC90-01013B запросить цену →		4 JC66-02663A ROLLER-EXIT_UPPER; SNA
8	JC90-01013B запросить цену →		4 JC66-02664A ROLLER-EXIT_LOWER; SNA
9	JC93-00244A запросить цену →		4 0604-001325 PHOTO-INTERRUPTER;TR,BULK SA
10	JC93-00272A запросить цену →		4 F9909 6003-000196 SCREW-TAPTYPE; SA
11	JC93-00230A запросить цену →		4 F8266 6044-000125 RING-E;ID4,OD9,T0.6,STSC SA
12	JC90-01013B запросить цену →		4 F8253 6044-000159 RING-C;ID3,OD7,T0.6,PASS,STSC SNA
13	JC93-00269A запросить цену →		4 H1171 JC61-00424A BUSH-4;ML-9400W,bearing,4,NTR SA
14	JC93-00269A запросить цену →		4 H1175 JC61-00423A BUSH-6_D;ML-9400W,bearing,6,NTR SA
15	JC90-01013B запросить цену →		4 H1176 JC61-00426A BUSH-8/5; ML-9400W,bearing, SA
16	JC90-01013B запросить цену →		4 L4041 6044-000129 RING-E;ID6,OD12,T0.8,ZPC,STSC SA
17	JC90-01013B запросить цену →		4 6107-001500 SPRING-TS;SWP,PI0.55,ID6.1,OD7.2 SNA
18	JC90-01013B запросить цену →		4 JC90-01017A EXIT-ROLLER DUPLEX; SA
19	JC90-01013B запросить цену →		4 JC39-00992A HARNESS-REAR_JOINT_FR; SNA
20	JC90-01013B запросить цену →		4 JC61-02634A BRACKET-MALE_REAR; SNA
21	JC90-01013B запросить цену →		4 JC67-00477A CAP-ROLLER_EXIT; SNA
22	JC90-01013B запросить цену →		4 H1153 JC67-00295A BRUSH-ANTISTATIC; SA
23	JC90-01013B запросить цену →		4 JC72-01582A SPONGE-LEVER_STACKING; SNA
24	JC90-01013B запросить цену →		4 H6441 JC66-00738A DAMPER-PAD ADF_R2; SNA
25	JC90-01013B запросить цену →		4 C4761 JC39-00710A HARNESS-SENS T1 ENGA; SNA
26	JC90-01013B запросить цену →		4 JC93-00227A DRIVE EXIT; SA
27	JC90-01013B запросить цену →		4 I5712 JC66-00854A GEAR-M-EXIT DUP Z21; SA
28	JC90-01013B запросить цену →		4 I5638 JC66-01018A GEAR-M_EXIT LOWER; SA
29	JC90-01013B запросить цену →		4 I5639 JC66-01017A GEAR-M_EXIT UPPER; SA
0	JC93-00273B запросить цену →		3 JC90-01020A MP;ML-6510ND,XEROX SA
1	JC90-01020A запросить цену →		4 JC90-01014A MP-LOWER RETARD; SA
2	JC90-01020A запросить цену →		4 JC61-03893A FRAME-MP_BOTTOM; SNA
3	JC90-01020A запросить цену →		4 H1184 JC61-00699A BUSH-D6/L4; SA
4	JC90-01020A запросить цену →		4 JC63-02663A GROUND-MP; SNA
5	JC93-00269A запросить цену →		4 H1175 JC61-00423A BUSH-6_D;ML-9400W,bearing,6,NTR SA
6	JC90-01020A запросить цену →		4 B0440 JC47-00023A CLUTCH-FEED; SA
7	JC90-01020A запросить цену →		4 JC63-02665A GROUND-MP_TOP; SNA
8	JC93-00230A запросить цену →		4 F8266 6044-000125 RING-E;ID4,OD9,T0.6,STSC SA
9	JC90-01020A запросить цену →		4 JC90-01012A MP-PICKUP;ML-6510ND,XEROX SA
20			Copyright© 1995-2011 SAMSUNG. All rights reserved.
10	JC90-01020A запросить цену →		4 JC67-00507A BRUSH-PICK_MP;ML-6510ND,SUS SA
11	JC90-01020A запросить цену →		4 JC61-03892A STOPPER-PAPER_MP; SA
12	JC93-00244A запросить цену →		4 0604-001325 PHOTO-INTERRUPTER;TR,BULK SA
13	JC90-01020A запросить цену →		4 J3397 JC66-00958B LATCH-M_ARM REAR; SNA
14	JC90-01020A запросить цену →		4 JC61-03894A FRAME-MP_TOP; SNA
15	JC90-01020A запросить цену →		4 JC63-02664A GROUND-MP_RELEASE; SNA
16	JC90-01020A запросить цену →		4 JC61-03871A GUIDE-MP_RELEASE; SNA
17	JC90-01020A запросить цену →		4 JC61-03864A GUIDE-ENVELOPE; SNA
18	JC90-01020A запросить цену →		4 JC63-02973A ABSORBER-ENVELOPE; SNA
19	JC93-00272A запросить цену →		4 F9909 6003-000196 SCREW-TAPTYPE; SA
0	JC93-00273B запросить цену →		3 JC93-00226A DRIVE FUSER; SA
1	JC93-00228A запросить цену →		4 F9660 6001-000130 SCREW-MACHINE; SA
2	JC93-00230A запросить цену →		4 K1287 JC31-00090A MOTOR BLDC; 2220 SA
3	JC93-00226A запросить цену →		4 JC66-02652A GEAR-RDCN_3X5; SA
4	JC93-00230A запросить цену →		4 F9842 6003-000301 SCREW-TAPTYPE; SA
5	JC96-05853B запросить цену →		4 L8199 6031-001255 WASHER-PLAIN; SNA
6	JC93-00230A запросить цену →		4 F8266 6044-000125 RING-E;ID4,OD9,T0.6,STSC SA
7	JC93-00226A запросить цену →		4 JC61-03807A BRACKET-FUSER_SWING; SNA
22			Copyright© 1995-2011 SAMSUNG. All rights reserved.
8	JC93-00226A запросить цену →		4 JC61-03914A SUPPORT-GAP_RING; SNA
9	JC93-00226A запросить цену →		4 JC66-02634A GEAR-RDCN_FUSER; SA
10	JC93-00230A запросить цену →		4 JC66-02633A GEAR-DRV_OPC; SA
11	JC93-00226A запросить цену →		4 JC61-03961A BRACKET-SWING_INNER; SNA
12	JC93-00226A запросить цену →		4 JC61-03808A BRACKET-DRIVE FUSER; SNA
0	JC93-00273B запросить цену →		3 JC93-00229A DRIVE-FEED; SA
1	JC93-00229A запросить цену →		4 I5533 JC66-01376A GEAR-IDLE OPC; SA
2	JC93-00230A запросить цену →		4 K1287 JC31-00090A MOTOR BLDC; 2220 SA
3	JC96-05853B запросить цену →		4 L8199 6031-001255 WASHER-PLAIN; SNA
4	JC93-00229A запросить цену →		4 JC66-02643A GEAR-FEED_IDLE; SNA
5	JC93-00229A запросить цену →		4 JC61-03801A BRACKET-DRIVE FEED 1; SNA
6	JC93-00229A запросить цену →		4 JC66-02645A GEAR-RDCN_FORWARD; SA
7	JC93-00229A запросить цену →		4 JC66-02649A GEAR-RDCN_FEED; SA
24			Copyright© 1995-2011 SAMSUNG. All rights reserved.
8	JC93-00229A запросить цену →		4 JC66-02644A GEAR-RDCN_REGI; SA
10	JC93-00229A запросить цену →		4 I5729 JC66-00861A GEAR-M-MP DRV; SA
11	JC93-00230A запросить цену →		4 F9842 6003-000301 SCREW-TAPTYPE; SA
0	JC93-00273B запросить цену →		3 JC93-00230A DRIVE MAIN; SA
1	JC93-00230A запросить цену →		4 JC67-00461A COUPLER-CARTRIDGE_OPC; SNA
2	JC93-00230A запросить цену →		4 JC61-03865A HOLDER-CAM_COUPLING; SNA
3	JC93-00230A запросить цену →		4 JC66-02629A LINK-COUPLING_RACK; SNA
4	JC93-00230A запросить цену →		4 JC66-02631A LINK-TONER_SHUTTER; SNA
6	JC93-00230A запросить цену →		4 JC67-00460A COUPLER-CARTRIDGE_MAG; SNA
7	JC93-00230A запросить цену →		4 JC66-02641A GEAR-COUPLING; SA
8	JC93-00230A запросить цену →		4 6107-002662 SPRING-CS; SNA
26			Copyright© 1995-2011 SAMSUNG. All rights reserved.
9	JC93-00230A запросить цену →		4 K1299 JC31-00078A MOTOR DC; SA
10	JC93-00230A запросить цену →		4 JC66-02638A GEAR-DRV_TONER_1; SA
11	JC93-00230A запросить цену →		4 I5869 JC66-01051A GEAR-RDCN DEVE; SNA
12	JC93-00230A запросить цену →		4 JC66-02650A GEAR-DRV SUPPLY; SA
13	JC93-00230A запросить цену →		4 JC66-02646A GEAR-RDCN_MAG; SA
15	JC93-00230A запросить цену →		4 JC66-02642A GEAR-COUPLING-OPC; SA
16	JC93-00230A запросить цену →		4 K1287 JC31-00090A MOTOR BLDC; 2220 SA
17	JC93-00230A запросить цену →		4 L9648 6502-001132 SADDLE; SA
18	JC93-00230A запросить цену →		4 JC63-02653A COVER-COUPLING; SNA
19	JC93-00230A запросить цену →		4 JC66-02630A LINK-COUPLING_PINION; SNA
20	JC93-00230A запросить цену →		4 JC61-03802A BRACKET-DRIVE CARTRIDGE SNA
21	JC93-00230A запросить цену →		4 F9842 6003-000301 SCREW-TAPTYPE; SA
22	JC93-00230A запросить цену →		4 JC66-02633A GEAR-DRV_OPC; SA
23	JC96-05852A запросить цену →		4 L4040 6044-000231 RING-E; SNA
24	JC93-00230A запросить цену →		4 H1121 JC61-01370A BRACKET-P-TONER MOTOR; SNA
1	JC93-00272A запросить цену →		4 JC93-00248A FRAME-RIGHT;ML-6510ND,XRX SNA
2	JC93-00272A запросить цену →		4 JC93-00242A FRAME-LEFT;ML-6510ND,XRX SNA
3	JC93-00272A запросить цену →		4 JC93-00253A FRAME-BOTTOM;ML-6510ND,XRX SNA
4	JC93-00272A запросить цену →		4 JC93-00240A FRAME-PICKUP;ML-6510ND,XEROX SA
5	JC93-00272A запросить цену →		4 JC93-00256A FRAME-MIDDLE;ML-6510ND,XRX SNA
6	JC93-00272A запросить цену →		4 JC93-00255A FRAME-UPPER;ML-6510ND,XRX SNA
7	JC93-00272A запросить цену →		4 JC93-00261A FRAME-FRONT;ML-6510ND,XRX SNA
8	JC93-00272A запросить цену →		4 JC61-03825A FRAME-FUSER_UPPER; SNA
9	JC93-00272A запросить цену →		4 6009-001717 SCREW-SPECIAL;HW,TORXPLUS SA
10	JC93-00272A запросить цену →		4 F9909 6003-000196 SCREW-TAPTYPE; SA
11	JC93-00248A запросить цену →		5 K1332 JC31-00045A MOTOR GEARED-P LIFT; SA
12	JC93-00248A запросить цену →		5 JC61-03810A FRAME-RIGHT; SNA
28			Copyright© 1995-2011 SAMSUNG. All rights reserved.
13	JC93-00248A запросить цену →		5 JC93-00225A DRIVE-PICK UP; SA
14	JC93-00248A запросить цену →		5 JC61-03962A HOLDER-CASSETTE_LIFT; SNA
15	JC93-00248A запросить цену →		5 JC66-02710A GEAR-IDLE_LIFT; SA
16	JC93-00255A запросить цену →		5 JC61-03824A FRAME-LSU_LOWER; SNA
17	JC93-00255A запросить цену →		5 JC92-02287A PBA-ERASER; SNA
18	JC93-00255A запросить цену →		5 JC61-03843A HOLDER-PBA_LED; SNA
0	JC93-00272A запросить цену →		4 JC93-00240A FRAME-PICKUP;ML-6510ND,XEROX SA
1	JC93-00240A запросить цену →		5 JC61-03850A PLATE-PICKUP_BASE; SNA
2	JC93-00240A запросить цену →		5 JC61-03823A HOLDER-PICK_UP; SNA
3	JC93-00240A запросить цену →		5 JC61-03846A HOUSING-PICK_UP; SNA
4	JC93-00240A запросить цену →		5 JC66-02613A ACTUATOR-PAPER_EMPTY; SA
5	JC93-00240A запросить цену →		5 JC66-02614A ACTUATOR-FEED_DUPLEX; SA
6	JC93-00240A запросить цену →		5 JC66-02632A GEAR-DRV_PICKUP; SNA
7	JC93-00240A запросить цену →		5 JC61-03849A PLATE-GUIDE_PAPER; SNA
8	JC93-00240A запросить цену →		5 JC66-02653A SHAFT-PICK_UP; SNA
9	JC93-00240A запросить цену →		5 JC67-00468A BRUSH-PICK; ML-6510ND,SUS SNA
10	JC93-00240A запросить цену →		5 J9057 JC97-02259A MEA UNIT-ROLLER PU; SA
11	JC93-00240A запросить цену →		5 J8666 JC97-02292A MEA UNIT-IDLE FORWARD; SNA
12	JC93-00240A запросить цену →		5 J8520 JC97-02291A MEA UNIT-GEAR ONE WAY; SNA
13	JC93-00240A запросить цену →		5 I5652 JC66-00940A GEAR-M_IDLE PU; SA
14	JC93-00240A запросить цену →		5 I5681 JC66-00943A GEAR-M_PU JOINT; SA
15	JC93-00256A запросить цену →		5 H1174 JC61-00884A BUSH-6_D(L);SCX-6320F,BRONZE SA
16	JC93-00240A запросить цену →		5 0604-001325 PHOTO-INTERRUPTER;TR,BULK SA
17	JC93-00256A запросить цену →		5 F8266 6044-000125 RING-E;ID4,OD9,T0.6,STSC SA
18	JC93-00240A запросить цену →		5 F9821 6002-000440 SCREW-TAPPING; SNA
19	JC93-00240A запросить цену →		5 L7541 6107-001261 SPRING-TS; SA
20	JC93-00240A запросить цену →		5 F9821 6002-000440 SCREW-TAPPING; SNA
21	JC93-00240A запросить цену →		5 JC39-01382A HARNESS-PICKUP; SNA
30			Copyright© 1995-2011 SAMSUNG. All rights reserved.
1	JC93-00256A запросить цену →		5 JC93-00258A FRAME-SHAFT;ML-6510ND,XRX SA
2	JC93-00256A запросить цену →		5 F9909 6003-000196 SCREW-TAPTYPE; SA
3	JC93-00256A запросить цену →		5 JC63-02963A SHEET-GUIDE_PLATE_TR; SNA
4	JC93-00256A запросить цену →		5 JC61-03904A GUIDE-PLATE_TR; SNA
5	JC93-00256A запросить цену →		5 JC61-04321A GUIDE-TRANSFER_REAR; SNA
6	JC93-00256A запросить цену →		5 JC63-02671A GROUND-SIDE_SAW; SNA
7	JC93-00256A запросить цену →		5 JC63-02872A SHEET-FAN-SMPS; SNA
8	JC93-00256A запросить цену →		5 JC93-00239A FRAME-REGI;ML-6510ND,XEROX SA
9	JC93-00256A запросить цену →		5 JC63-03083A GROUND-EARTH_TR; SNA
10	JC93-00256A запросить цену →		5 JC93-00279A FRAME-SENSOR CTD; SNA
11	JC93-00256A запросить цену →		5 JC63-02825A SHEET-FEED CTD; SNA
12	JC93-00256A запросить цену →		5 JC67-00456A CAP-ACTUATOR; SNA
13	JC93-00256A запросить цену →		5 I0812 JC96-01772A ELA HOU-VARISTOR; SA
14	JC93-00256A запросить цену →		5 JC63-03086A GROUND-VARISTOR; SNA
15	JC93-00256A запросить цену →		5 JC93-00260A FRAME-HOLDER CONNECTOR; SNA
16	JC93-00256A запросить цену →		5 JC63-02685A GROUND-TR; SNA
17	JC93-00256A запросить цену →		5 L5931 JC66-00888A SHAFT-M BELT_GEAR; SNA
18	JC93-00256A запросить цену →		5 K8195 JC72-41191B PMO-BEARING SHAFT; SNA
19	JC93-00256A запросить цену →		5 I5713 JC66-00674A GEAR-M-EXIT Z17; SA
20	JC93-00256A запросить цену →		5 JC93-00257A FRAME-ACTUATOR; SNA
21	JC93-00256A запросить цену →		5 L9648 6502-001132 SADDLE; SA
22	JC93-00256A запросить цену →		5 JC61-03832A FRAME-BASE_FEED; SNA
23	JC93-00256A запросить цену →		5 C3379 JC66-01262A GEAR-FEED; ML-4550,POM SA
24	JC93-00256A запросить цену →		5 H1174 JC61-00884A BUSH-6_D(L);SCX-6320F,BRONZE SA
25	JC93-00256A запросить цену →		5 F8266 6044-000125 RING-E;ID4,OD9,T0.6,STSC SA
26	JC93-00256A запросить цену →		5 JC66-02656A ROLLER-FEED2; SNA
27	JC93-00256A запросить цену →		5 JC93-00259A FRAME-FEEDIDLE;ML-6510ND,XRX SNA
28	JC93-00256A запросить цену →		5 JC63-02666A GROUND-REGI; SNA
32			Copyright© 1995-2011 SAMSUNG. All rights reserved.
29	JC93-00256A запросить цену →		5 C6756 JC70-40912A ICT-SHAFT HV LARGE; SNA
30	JC93-00256A запросить цену →		5 JC63-03079A GROUND-TRANSFER_REAR; SNA
31	JC93-00256A запросить цену →		5 JC63-02964A SHEET-GUIDE_PLATE_TR_SMALL; SNA

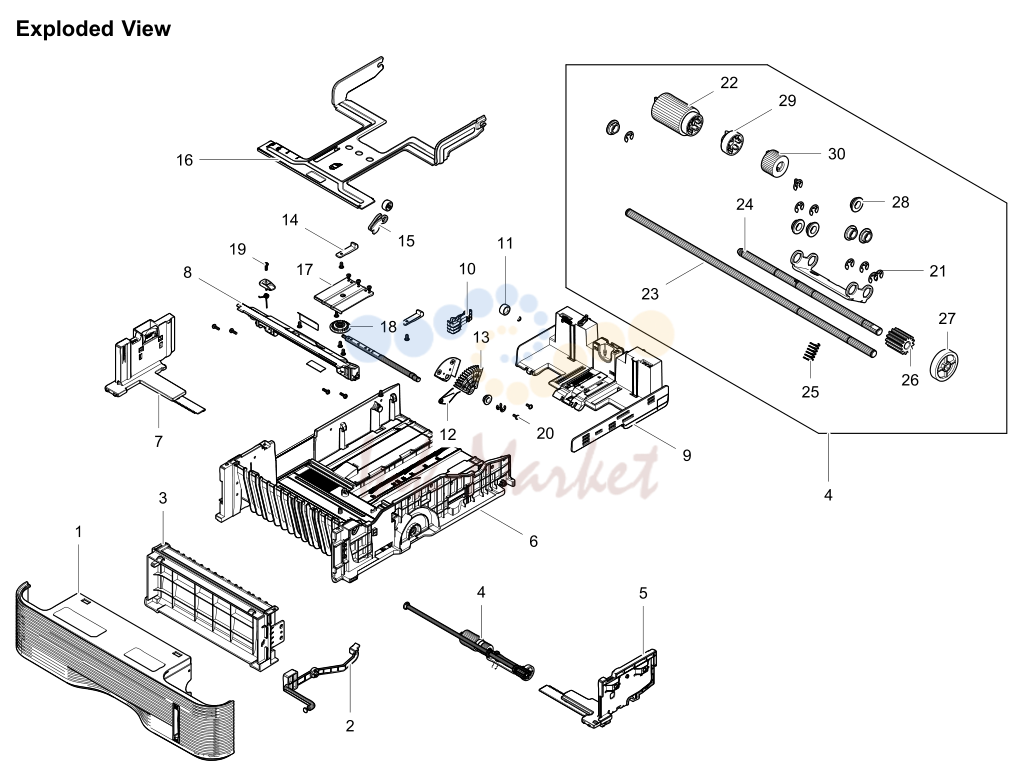

7. ExplodedViewsandPartsList

№	Артикул	Альт. артикул	Описание
1	JC90-01057A запросить цену →		2 JC81-08495A CSP-CST HANDLE CASSETTE; SNA
2	JC90-01057A запросить цену →		2 JC81-08891A CSP-CST PAPER INDICATOR; SNA
3	JC90-01057A запросить цену →		2 JC81-08591B CSP-FRAMEGUIDEPAPERDUMMY; SNA
4	JC90-01057A запросить цену →		2 JC90-01049A CASSETTE-RETARD; SNA
5	JC90-01057A запросить цену →		2 JC90-01047A CASSETTE-SIDE RIGHT; SNA
6	JC90-01057A запросить цену →		2 JC81-08488B CSP-FRAME CASSETTE; SNA
7	JC90-01057A запросить цену →		2 JC90-01048A CASSETTE-SIDE LEFT; SNA
8	JC90-01057A запросить цену →		2 JC81-08479B CSP-CAP RETARD; SNA
34			Copyright© 1995-2011 SAMSUNG. All rights reserved.
9	JC90-01057A запросить цену →		2 JC90-01050B CASSETTE-GUIDEREARPAPER; SNA
10	JC90-01057A запросить цену →		2 JC81-08485A CSP-DETECTOR PAPER SIZE; SNA
11	JC90-01057A запросить цену →		2 JC61-03882A ROLLER-SUPPORT_CST; SNA
12	JC90-01057A запросить цену →		2 JC81-08486A CSP-SPRINGGROUNDCASSETTE; SNA
13	JC90-01057A запросить цену →		2 JC81-08478A CSP-GEAR LIFTING; SNA
14	JC90-01057A запросить цену →		2 JC81-08602A CSP-LOCKER GUIDE REAR; SNA
15	JC90-01057A запросить цену →		2 JC81-08494A CSP-LOCKER CASSETTE; SNA
16	JC90-01057A запросить цену →		2 JC81-08519A CSP-PLATE KNOCK UP; SNA
17	JC90-01057A запросить цену →		2 JC61-03206A PLATE-LEVER; SNA
18	JC90-01057A запросить цену →		2 I5678 JC66-01020A GEAR-M_PINION 24; SA
19	JC98-01676A запросить цену →		2 F9909 6003-000196 SCREW-TAPTYPE; SA
20	JC91-01014B запросить цену →		2 F9821 6002-000440 SCREW-TAPPING; SNA
21	JC93-00273B запросить цену →		3 F8266 6044-000125 RING-E;ID4,OD9,T0.6,STSC SA
22	JC90-01049A запросить цену →		3 J9057 JC97-02259A MEA UNIT-ROLLER PU; SA
23	JC90-01049A запросить цену →		3 JC81-08638A CSP-SHAFT HINGE RETARD; SNA
24	JC90-01049A запросить цену →		3 JC81-08639A CSP-SHAFT RETARD; SNA
25	JC90-01057A запросить цену →		2 G1371 JC61-00387A SPRING ETC-PAD; SA
26	JC90-01057A запросить цену →		2 JC81-08477A CSP-GEAR IDLE RETARD; SNA
27	JC90-01057A запросить цену →		2 I5831 JC66-01676A GEAR-PICKUP DRIVE; SA
28	JC93-00273B запросить цену →		3 H1184 JC61-00699A BUSH-D6/L4; SA
29	JC90-01049A запросить цену →		3 J1278 JC66-00976A JOINT-M_RETARD; SNA
30	JC90-01049A запросить цену →		3 H4196 JC67-00126A COUPLER-TORQUELIMITER; SNA

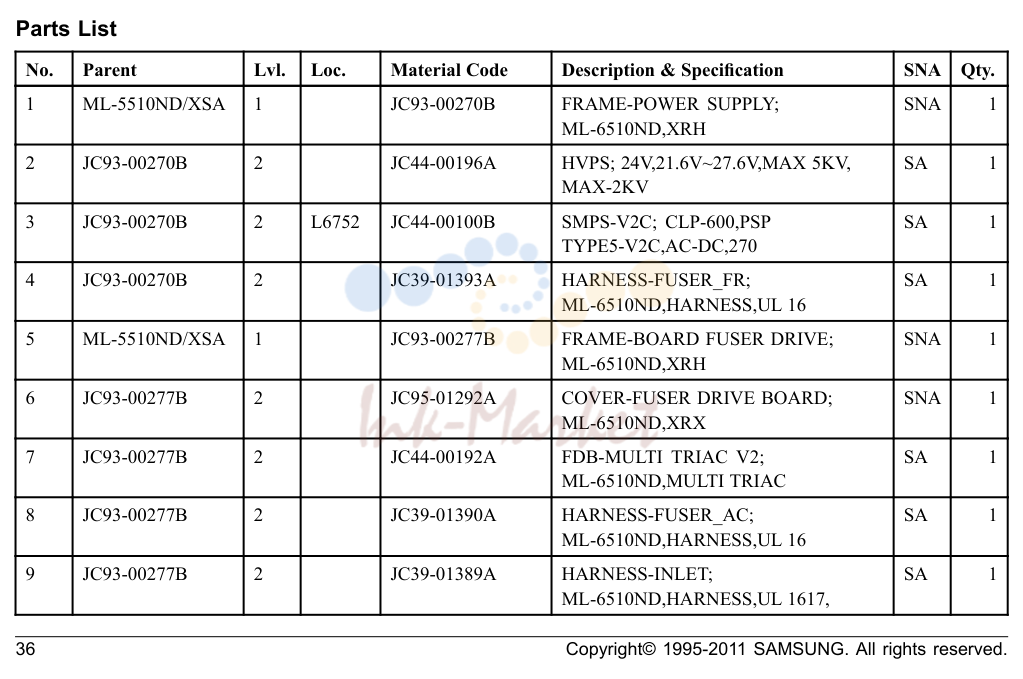

8. ExplodedViewsandPartsList

№	Артикул	Альт. артикул	Описание
1			ML-5510ND/XSA 1 JC93-00270B FRAME-POWER SUPPLY; SNA
2	JC93-00270B запросить цену →		2 JC44-00196A HVPS;24V,21.6V~27.6V,MAX5KV, SA
3	JC93-00270B запросить цену →		2 L6752 JC44-00100B SMPS-V2C; CLP-600,PSP SA
4	JC93-00270B запросить цену →		2 JC39-01393A HARNESS-FUSER_FR; SA
5			ML-5510ND/XSA 1 JC93-00277B FRAME-BOARD FUSER DRIVE; SNA
6	JC93-00277B запросить цену →		2 JC95-01292A COVER-FUSER DRIVE BOARD; SNA
7	JC93-00277B запросить цену →		2 JC44-00192A FDB-MULTI TRIAC V2; SA
8	JC93-00277B запросить цену →		2 JC39-01390A HARNESS-FUSER_AC; SA
9	JC93-00277B запросить цену →		2 JC39-01389A HARNESS-INLET; SA
36			Copyright© 1995-2011 SAMSUNG. All rights reserved.
