Samsung ML-4500 — каталог запчастей со схемами

Содержание

1. Exploded Views and Parts Lists
2. Exploded Views and Parts Lists
3. Exploded Views and Parts Lists
4. Exploded Views and Parts Lists
5. Exploded Views and Parts Lists
6. Exploded Views and Parts Lists
7. Exploded Views and Parts Lists

1. Exploded Views and Parts Lists

№	Артикул	Описание
5-1		Main Exploded View
5-2		Front Exploded View
5-3		Engine/Frame Lower Exploded View
5-4		Fuser Exploded View
5-5		Shield Engine Unit Exploded View
5-6		RX Drive Exploded View
5-7		Plate-Upper Unit Exploded View
1		ELA-HOU-SHIELD ENGINE * 1 X
3	JC92-01288A запросить цену →	PBAMAIN CTRL-GDI
4	JC96-01755A запросить цену →	ELAHOU-RX DRIVE
5	JC75-00099A запросить цену →	MEC-TRAY(P)
5-1		PMO-TRAY_AUTO * 1 X
5-2		PMO-ADJUST_AUTO, L * 1 X
5-3		PMO-ADJUST_AUTO, R * 1 X
5-4		PMO-GEAR_ADJUSTRACK * 4 X
5-5		PMO-GEAR_PINION * 2 X
5-6		PMO-ADJUSTMANUAL, L * 1 X
5-7		PMO-ADJUSTMANUAL, R * 1 X
5-8		TRAYMANUAL, PAPER * 1 X
5-9		FILM MANUAL * 1 X
5-10		TAPTITE-SCREW * 6 X
6	JC75-00094A запросить цену →	MEC-COVER REAR
6-1		PMO-TRAY_LARGE * 1 X
6-2		PMO-COVER REAR * 1 X
7	JC72-00522A запросить цену →	PMO-COVER TOP
8	JC72-00523A запросить цену →	PMO-COVER SIDE(L)
9	JC72-00524A запросить цену →	PMO-COVER SIDE(R)
10	JC96-01758M запросить цену →	ELAHOU-COVER FRONT
11	JC59-00006A запросить цену →	UNIT-LSU
12	JC75-00111A запросить цену →	MEC-PLATE UPPER
13	JC70-00058A запросить цену →	IPR-PLATE_CHANNEL
14	JC92-01273A запросить цену →	PBASUB-MOTOR
15	JC96-01756A запросить цену →	ELAHOU-FRAME LOWER
15	JC96-01757B запросить цену →	ELAHOU-FRAME LOWER
16		ELAUNIT-DEVE SET * 1 X
17	JC39-00112B запросить цену →	CBF HARNESS-MAIN PANEL
18	JC39-00045A запросить цену →	CBF HARNESS-THERMISTOR
19	JC39-00109A запросить цену →	CBF HARNESS-MAIN_HVPS
20	JC39-00043A запросить цену →	CBF HARNESS-LSU

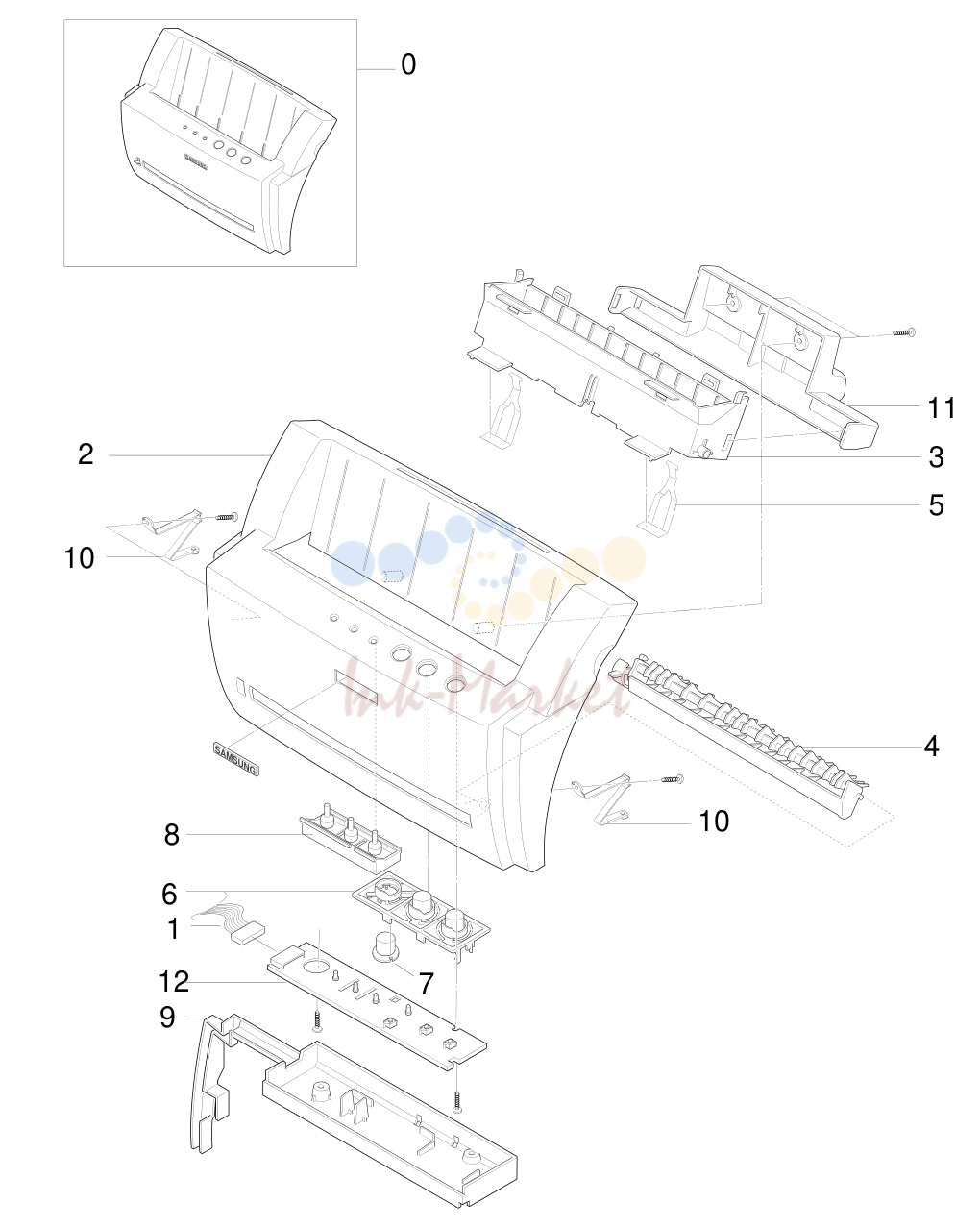

2. Exploded Views and Parts Lists

№	Артикул	Описание
0	JC96-01758M запросить цену →	ELAHOU-COVER FRONT
1		CBF HARNESS-PANELMAIN * 1 X
2		PMO-COVER FRONT * 1 X
3		PMO-GUIDE STACKER * 1 X
4		PMO-DOORFACE UP * 1 X
5		PPR-SHEETPAPER GUIDE * 2 X
6		PMO-KEYA * 1 X
7		PMO-KEYB * 1 X
8		PMO-LENS SED * 1 X
9		PMO-COVER PCB * 1 X
10		PMO-STOPPER * 1 X
11		PMO-BRKTPUSH DEVE * 1 X
12		PBASUB DISP-PANEL * 1 X

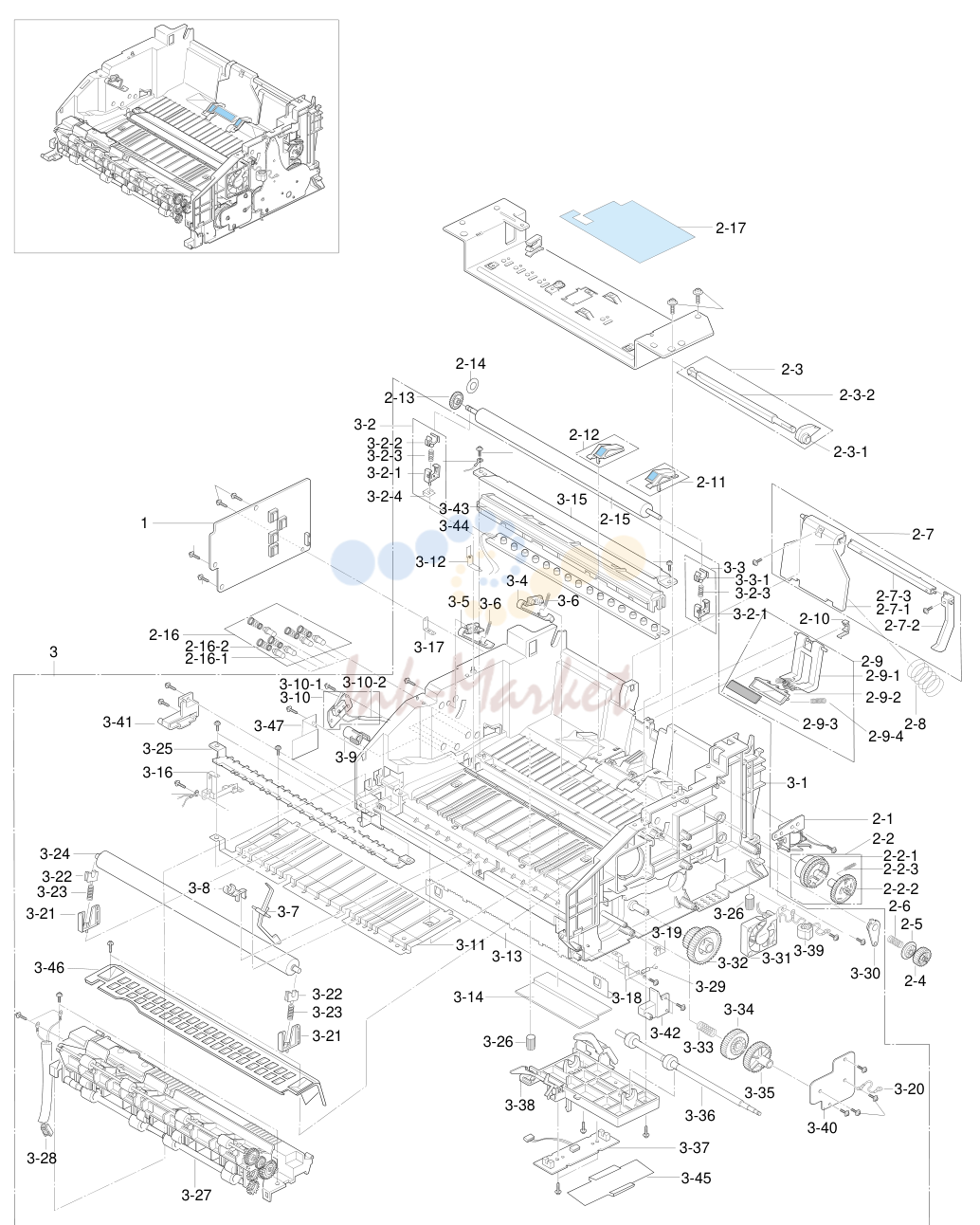

3. Exploded Views and Parts Lists

№	Артикул	Описание
1	JC44-00017A запросить цену →	SMPS-HVPS
2		ELAHOU-ENGINE ASS’Y * 1 X
2-1	JC33-00002A запросить цену →	SOLENOID-(APOLLO)
2-2	JC75-00056A запросить цену →	MEC-GEAR PICKUP
2-3	JC75-00072A запросить цену →	MEC-CAM PICKUP
2-4	JC72-00115A запросить цену →	PMO-GEAR_FEED
2-5	JC72-00116A запросить цену →	PMO-CLUTCH_FEED
2-6	JC61-00012A запросить цену →	SPRING-CLUTCH
2-7	JC75-00053A запросить цену →	MEC-KNOCKUPASS’Y
2-8	JC61-00023A запросить цену →	SPRING-KNOCK UP
2-9	JC75-00093A запросить цену →	MEC-HOLDER PAD
2-10	JC72-00124A запросить цену →	PMO-CAP_PAD
2-11	JC75-00051B запросить цену →	MEC-SIDE PAD(R)
2-12	JC75-00050B запросить цену →	MEC-SIDE PAD(L)
2-13	JC72-00179A запросить цену →	PMO-GEAR_TRANSFER
2-14		PPR-SPACER DR * 1 X
2-15	JC75-00035A запросить цену →	MEC-TRANSFER ROLLER
2-16	JC75-00049A запросить цену →	MEC-TERMINAL
2-17		PCT-INSULATOR ENG BD * 1 X
3		ELAHOU-FRAME LOWER * 1 O 110V
3	JC96-01757B запросить цену →	ELAHOU-FRAME LOWER
3-1		PMO-FRAME LOWER * 1 X
3-2		MEAETC-HOLDER TR L * 1 X
3-3		MEAETC-HOLDER TR R * 1 X
3-4		PMO-CAPPLTE GU/DEV R * 1 X
3-5		PMO-CAPPLTE GU/DEV L * 1 X
3-6		SPRING-GUIDE DEVE * 2 X
3-7		PMO-ACTUATOR_EXIT * 1 X
3-8		PMO-HOLDER_EXIT * 1 X
3-9		PMO-BUSHING_TERMINAL * 1 X
3-10		ELAHOU-OPEN SENSOR * 1 X
3-11		IPR-GUIDE-TR * 1 X
3-12		IPR-PLATE-TERMINAL * 1 X
3-13		IPR-SAW_PLATE * 1 X
3-14		PCT-FILM SAW * 1 X
3-15		IPR-EARTH_TRANS * 1 X
3-16		IPR-GROUND_GUIDE * 1 X
3-17		IPR-GROUND_HVPS * 1 X
3-18		IPR-GROUND_FUSER * 1 X
3-19		IPR-GROUND_DRIVE * 1 X
3-20		CBF HARNESS-OPE GND * 2 X
3-21		PMO-HOLDER_PR * 1 X
3-22		BEARING-PRESSUE R * 1 X
3-23		SPRING-PR * 1 X
5-8		Samsung Electronics
3-24		MEC-ROLLER_PRESSURE * 1 X
3-25		PMO-GUIDE_INPUT * 1 X
3-26		RMO-RUBBER_FOOT * 2 X
3-27	JC96-02028B запросить цену →	ELAHOU-FUSER ASS’Y
3-27	JC96-02028A запросить цену →	ELAHOU-FUSER ASS’Y
3-28		CBF-HARNESS FUSER * 1 X
3-29		ELAHOU-MOTOR GND * 1 X
3-30		PMO-BUSHING SHAFT * 1 X
3-31	3103-001085 запросить цену →	FAN-DC
3-32		PMO-GEAR_83/35 * 1 X
3-33		SPRING-FUSER DR * 1 X
3-34		PMO-GEAR_FU_IN 47 * 1 X
3-36		MEC-ROLLER FEED * 1 X
3-37		PBAMAIN-SENSOR * 1 X
3-38		EMC-HOLDER FEED * 1 X
3-39		CBF HARNESS-MOTOR GND * 1 X
3-40		IRP-BRKTFUSER DRV * 1 X
3-41		PMO-HINGE FRONT(L) * 1 X
3-42		PMO-HINGE FRONT(R) * 1 X
3-43		PMO-COVER PTL * 1 X
3-44		ELAHOU-PTL * 1 X
3-45		PCT-INSULATOR SENSORBD * 1 X
3-46		PMO-FRONTFUSER * 1 X
3-47		PCT-COVER SHEETLAMP * 1 X

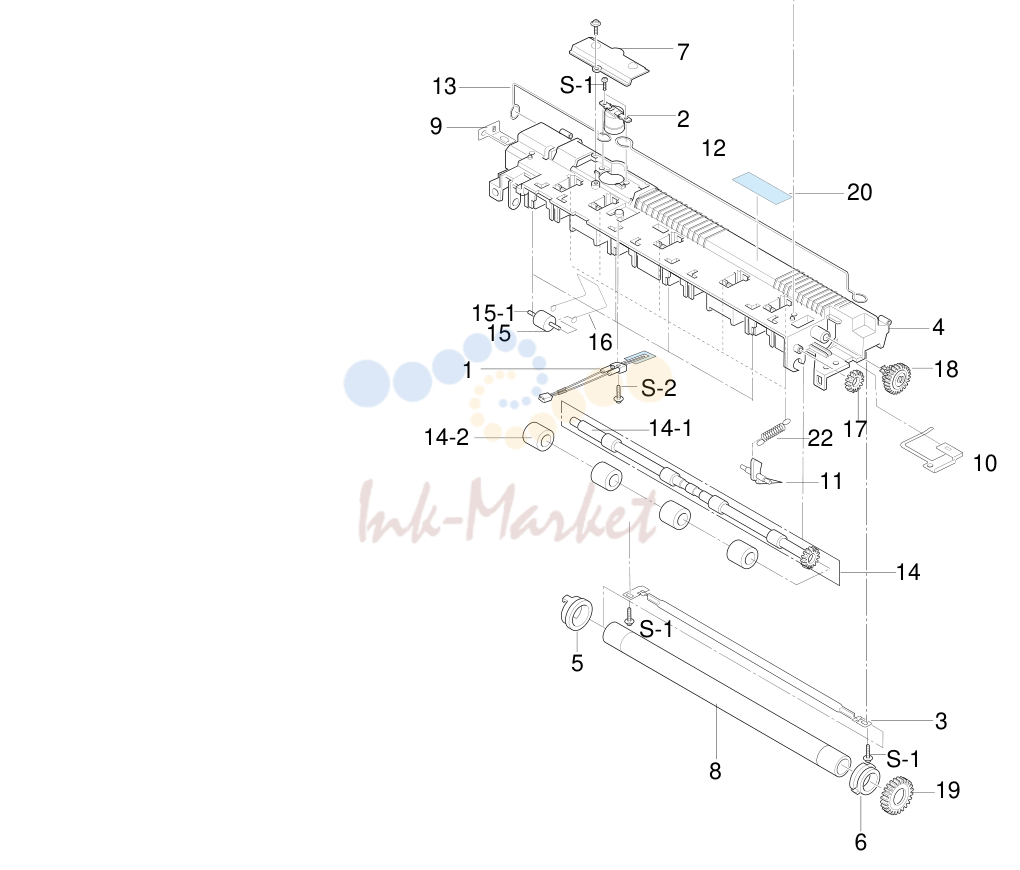

4. Exploded Views and Parts Lists

№	Артикул	Описание
0	JC96-02028B запросить цену →	ELAHOU-FUSER ASS’Y
0	JC96-02028A запросить цену →	ELAHOU-FUSER ASS’Y
1	1404-001188 запросить цену →	THERMISTOR-NTC
3	4713-001120 запросить цену →	LAMP-HALOGEN
3	4713-001121 запросить цену →	LAMP-HALOGEN
4		PMO-COVER FUSER * 1 X
5		PMO-BUSHING H/R, L * 1 X
6		PMO-BUSHING H/R, R * 1 X
7		PMO-COVER_THERMOSTAT * 1 X
8	JC71-00012A запросить цену →	NPR-ROLLER HEAT
9		IPR-ELECTRODE_PLATE * 1 X
10		IPR-GROUND_FU * 1 X
11		PMO-GUIDE CLAW * 5 X
12		ELECTRODE-WIRE,1 * 1 X
13		ELECTRODE-WIRE,S * 1 X
14		MEAETC-SHAFTEXIT * 1 X
14-1		PMO-SHAFT_EXIT(Z15) * 1 X
14-2		RMO-RUBBER_EXIT * 4 X
15		PMO-ROLLER_IDLE EXIT * 4 O
15-1		IPR-PIN ROLLER EXIT * 4 X
16		SPRING-EXIT * 4 X
18		PMO-GEAR_EXIT_IDLE * 1 X
19		PMO-GEAR_FUSER * 1 X
20		LABEL(R)-CAU_HOT_FU * 1 X
21		SPRING-EXITDOWN * 4 X
22		SPRING-ES, GUIDE CLAW * 4 X
23		GEAR-EXITF/DOWN * 5 X
24		BEARING-EXITFU L * 2 X
25		PMO-COVER FUSER F/DOWN * 1 X
26		PMO-HOLDER_EXIT_DOWN * 4 X
27		PMO-EXIT_DOWN_L * 4 X
28		PMO-EXIT_DOWN_S * 4 X
29		RMO-RUBBER-KICKER * 8 X
30		MEC-UNIT_EXIT, F_DOWN * 1 X

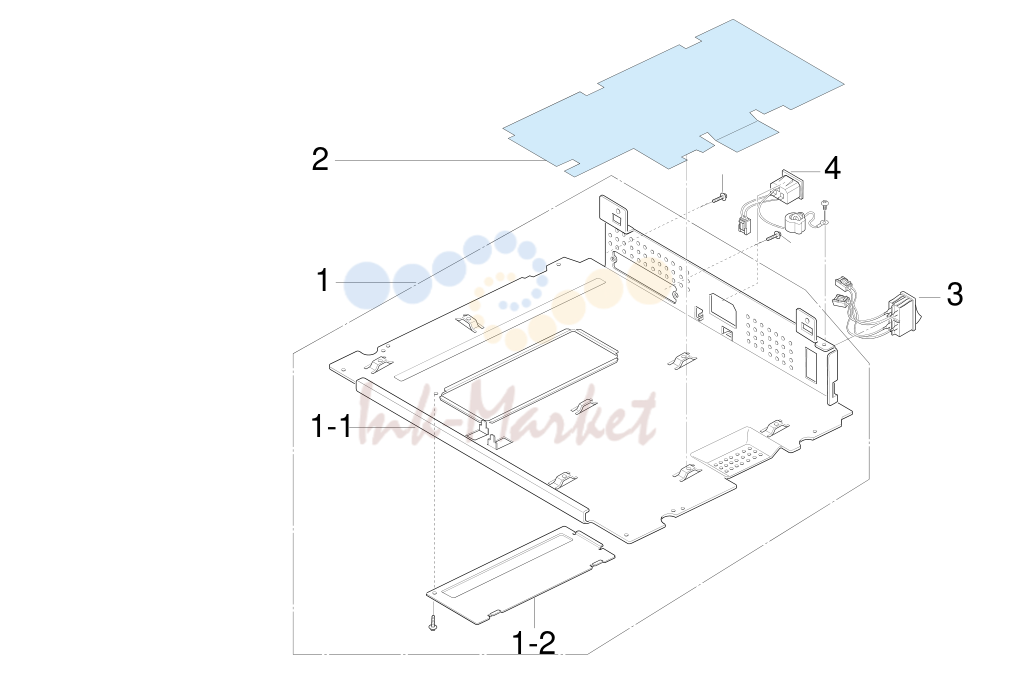

5. Exploded Views and Parts Lists

№	Артикул	Описание
0		ELAHOU-SHIELD ENGINE * 1 X
1		MEC-SHIELD BRKTCONTROLLER * 1 X
1-1		IPR-SHIELD ENGINE * 1 X
1-2	JC70-00131A запросить цену →	IPR-BRKTCONTROLLER
2	JC72-00555A запросить цену →	PCT-INSULATOR SMPS
3	JC39-00134A запросить цену →	CBF HARNESS-SWITCH ASS’Y
4	JC39-00134A запросить цену →	CBF HARNESS-INLETASS’Y

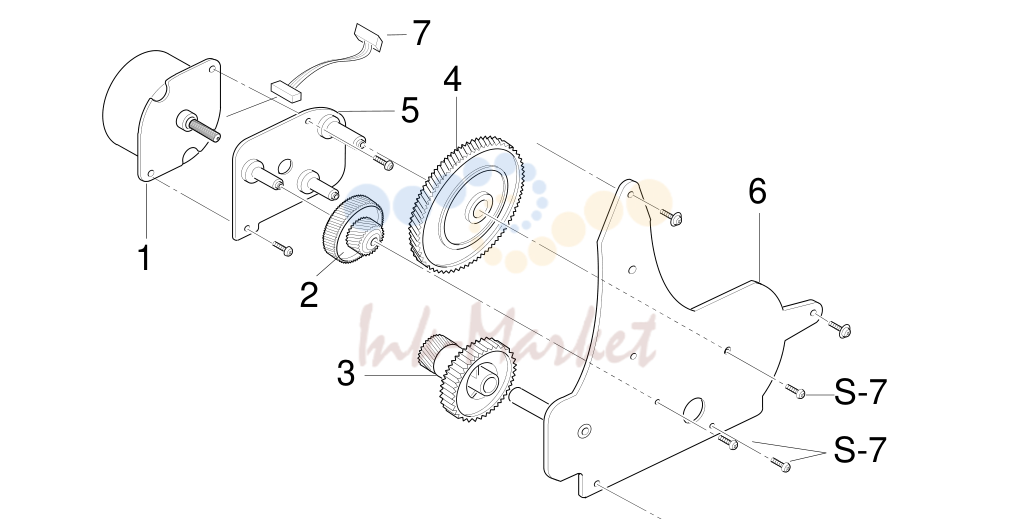

6. Exploded Views and Parts Lists

№	Артикул	Описание
0	JC96-01755A запросить цену →	ELAHOU-RX DRIVE
1	JC31-00005A запросить цену →	MOTOR-STEP
2		PMO-GEAR_71/28 * 1 X
4		PMO-GEAR_132/19 * 1 X
5		IPR-BRKT_MOTOR * 1 X
6		IPR-BRKT_GEAR * 1 X
7		CBF-HARNESS_MOTOR * 1 X

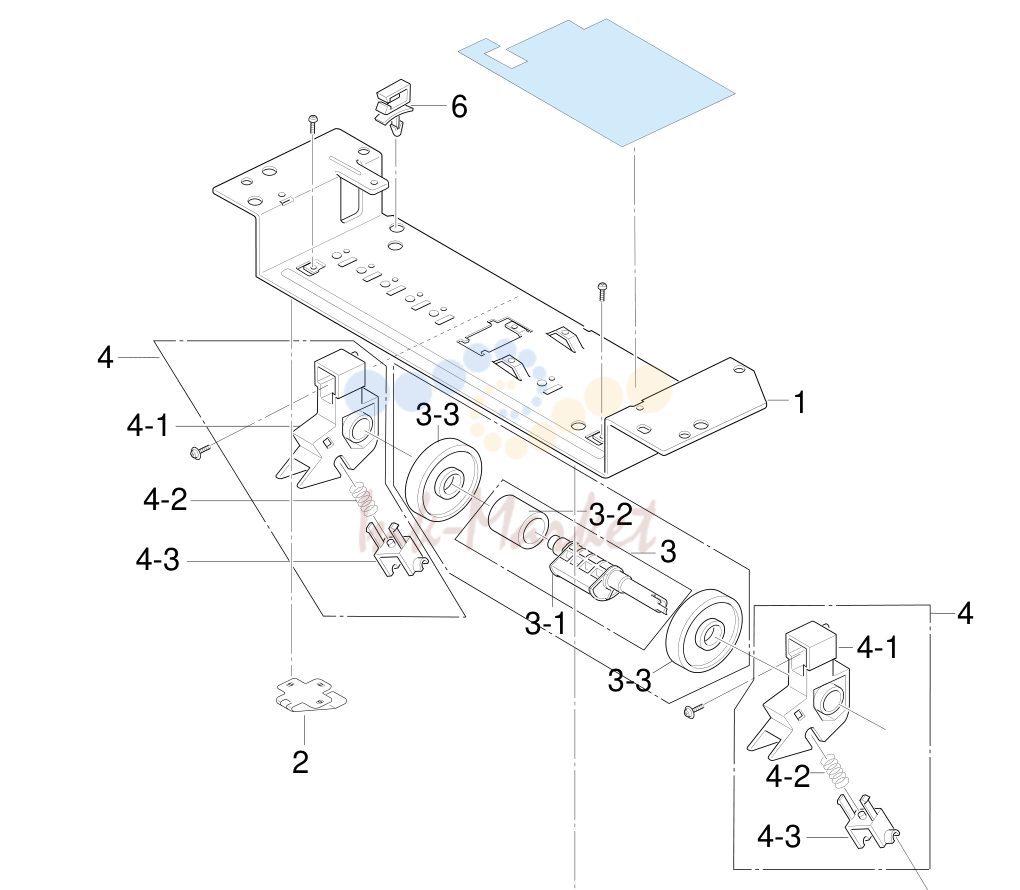

7. Exploded Views and Parts Lists

№	Артикул	Описание
0	JC75-00111A запросить цену →	MEC-PLATE UPPER
1		IPR-UPPER-PLATE * 1 X
2		IPR-PLATE SPRING DEV * 2 X
3		MEAETC-ROLLER PICKUP * 1 X
3-1		PMO-HOUSING_PICKUP * 1 X
3-2		RMO-ROLLER_PICKUP * 1 X
3-3		PMO-IDLE_PICKUP * 2 X
4		MEAETC-IDLE FEED * 2 X
4-1		PMO-HOLDER_PICKUP * 1 X
4-2		SPRING-FEED * 1 X
4-3		PMO-HOLDER_IDLE,FEED * 1 X
5		ICT-ROLLER_IDLE,FEED * 1 X
6		CABLE CLAMP * 1 X
