Samsung ML-295x — каталог запчастей со схемами

Содержание

1. Exploded Views and Parts List
2. ExplodedViewsandPartsList
3. ExplodedViewsandPartsList
4. ExplodedViewsandPartsList
5. ExplodedViewsandPartsList
6. ExplodedViewsandPartsList

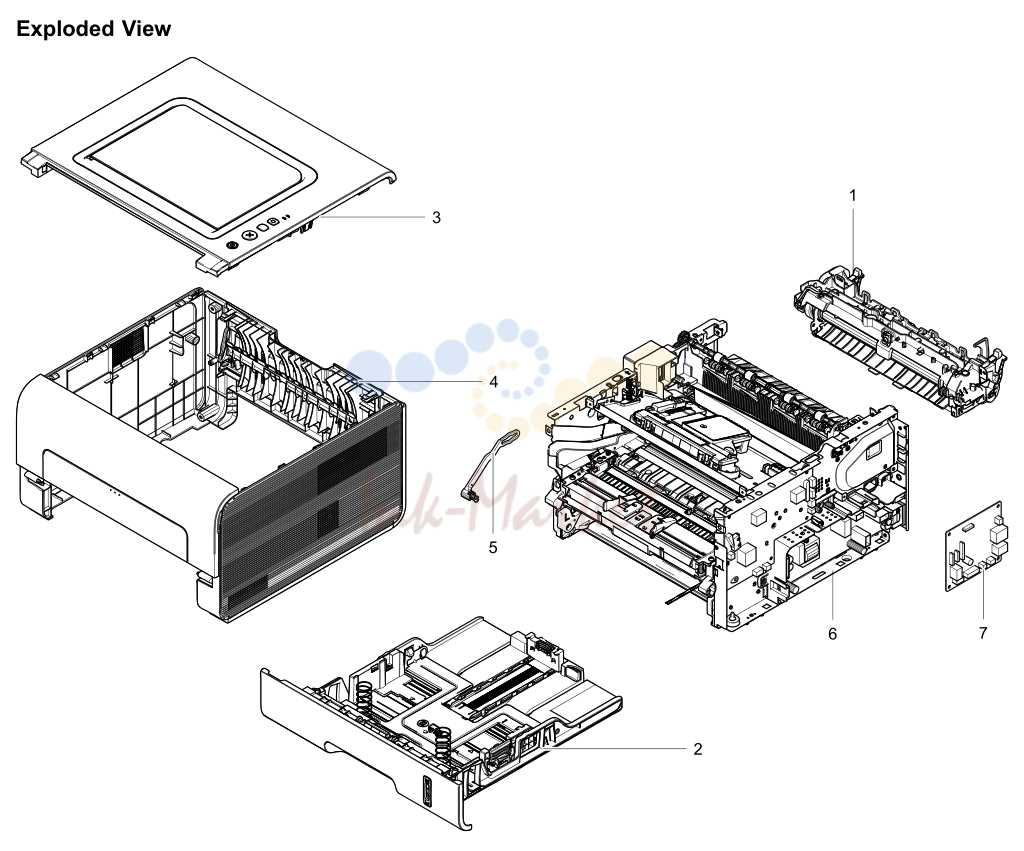

1. Exploded Views and Parts List

№	Артикул	Описание
1		ML-2950ND/XBH 1 JC91-01034B FUSER; SA
2		ML-2950ND/XBH 1 JC90-01103B CASSETTE;ML-2950ND,SEE,WAVE SA
3		ML-2950ND/XBH 1 JC95-01534A COVER-TOP;ML-2950ND,SEC SA
4		ML-2950ND/XBH 1 JC95-01460B COVER;ML-2950ND,SEC SNA
5	JC98-01843A запросить цену →	2 JC66-03035A LEVER-COUPLING B; SA
6		ML-2950ND/XBH 1 JC93-00401D FRAMEMAIN;ML-2950ND,SEE,Wave SNA
7		ML-2950ND/XBH 1 JC92-02401F PBA-MAIN; SA

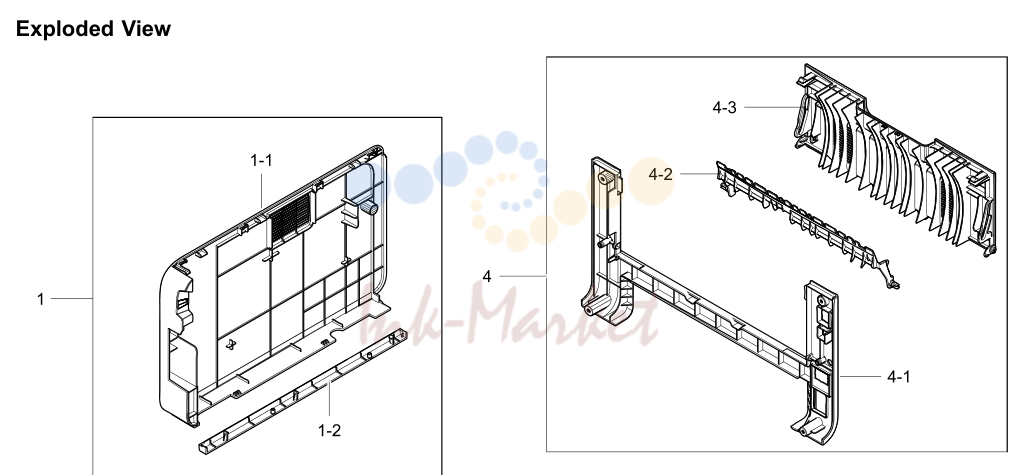

2. ExplodedViewsandPartsList

№	Артикул	Описание
1	JC95-01460B запросить цену →	2 JC95-01535B COVER-LEFT;ML-2950ND,SEC SA
1-1	JC95-01535B запросить цену →	3 JC63-03227B COVER-LEFT; SNA
1-2	JC95-01535B запросить цену →	3 JC63-03118D COVER-SIDE DECO; SNA
2	JC95-01460B запросить цену →	2 JC95-01536B COVER-RIGHT;ML-2950ND,SEC SA
2-1	JC95-01536B запросить цену →	3 JC63-03228B COVER-RIGHT;ML-2950ND,ABS SNA
2-2	JC95-01536B запросить цену →	3 JC63-03118C COVER-SIDEDECO;ML-2950ND,ABS SNA
3	JC95-01460B запросить цену →	2 JC95-01461B COVER-FRONT; SA
2		Copyright© 1995-2011 SAMSUNG. All rights reserved.
3-1	JC95-01461B запросить цену →	3 JC63-03112B COVER-FRONT; SNA
3-2	JC95-01461B запросить цену →	3 JC63-03127B COVER-MANUAL; SNA
3-3	JC95-01461B запросить цену →	3 JC61-04390A GUIDE-PUSH DEVE; SA
3-4	JC95-01461B запросить цену →	3 J3647 JB64-00007A LOCKER-LATCH PUSH; SA
4	JC95-01460B запросить цену →	2 JC95-01462B COVER-REAR;ML-2950ND,SEC,Wave SA
4-1	JC95-01462B запросить цену →	3 JC63-03114B COVER-REAR; SNA
4-2	JC95-01462B запросить цену →	3 JC61-04377A GUIDE-CHANGE_DUP; SA
4-3	JC95-01462B запросить цену →	3 JC63-03109B COVER-FACE UP; SNA

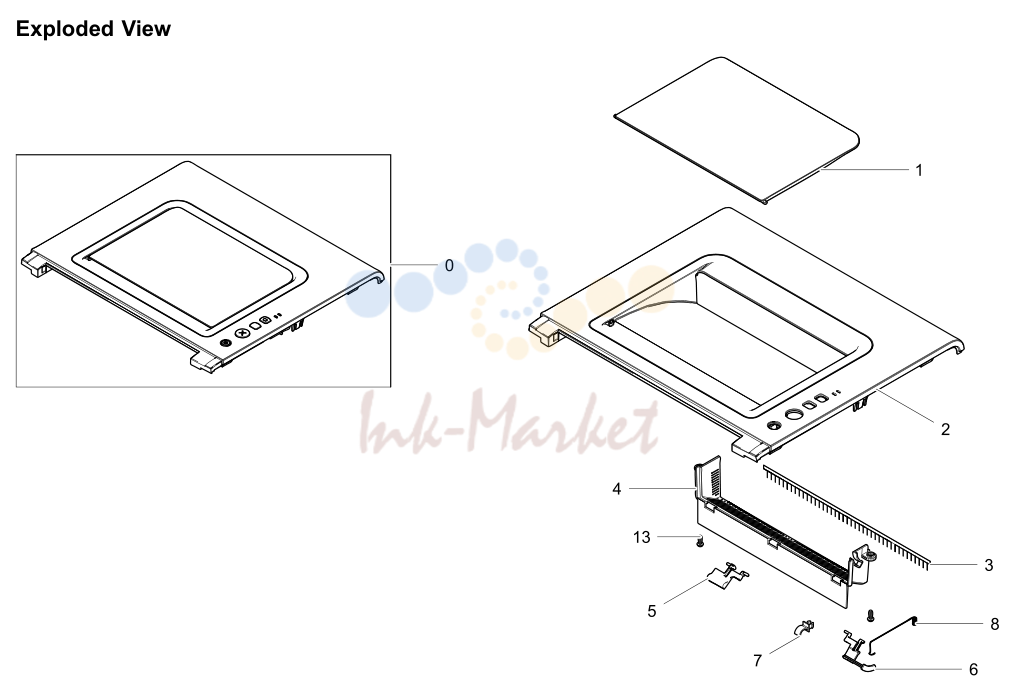

3. ExplodedViewsandPartsList

№	Артикул	Описание
0	ML-2950ND запросить цену →	1 JC95-01534A COVER-TOP;ML-2950ND,SEC SA
1	JC95-01534A запросить цену →	2 JC63-03117B COVER-STACKER; SA
2	JC95-01534A запросить цену →	2 JC63-03116D COVER-TOP; SNA
3	JC95-01534A запросить цену →	2 JC67-00552A BRUSH-ANTISTATIC; SA
4	JC95-01534A запросить цену →	2 JC63-03119B COVER-EXIT; SA
5	JC95-01534A запросить цену →	2 G1621 JC61-03321A STACKER-RX_PAPER; SA
4		Copyright© 1995-2011 SAMSUNG. All rights reserved.
6	JC95-01534A запросить цену →	2 JC61-04415A STACKER-BIN_FULL; SA
7	JC95-01534A запросить цену →	2 L9445 JC61-03973A HOLDER-SHAFT; SA
8	JC95-01534A запросить цену →	2 6107-002926 SPRING-ETC;SUS304,0.5,57.4,6.6,5,6 SA
9	JC95-01534A запросить цену →	2 JC64-00653B KEY-PRINT SCREEN; SNA
10	JC95-01534A запросить цену →	2 JC64-00650B KEY-CANCEL; SA
11	JC95-01534A запросить цену →	2 JC64-00649B KEY-POWER; SA
12	JC95-01534A запросить цену →	2 JC92-02405A PBA-OPE; SA
13	JC98-01843A запросить цену →	2 F9909 6003-000196 SCREW-TAPTYPE; SA
14	JC95-01534A запросить цену →	2 JC64-00651B KEY-FUNCTION; SA

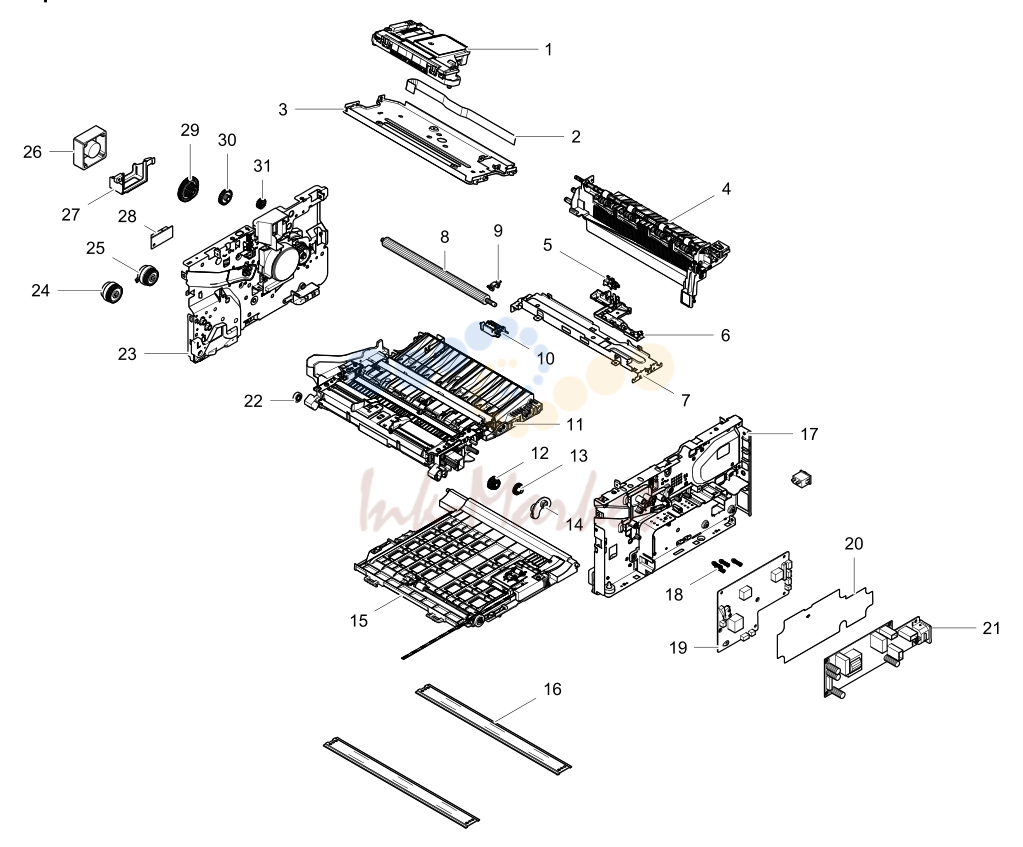

4. ExplodedViewsandPartsList

№	Артикул	Описание
1	JC93-00401D запросить цену →	2 JC97-03958A LSU; SA
2	JC93-00401D запросить цену →	2 JC39-01530A FLAT CABLE; ML-2950ND,12P, SA
3	JC93-00430A запросить цену →	3 JC61-04357A BRACKET-LSU; SNA
4	JC93-00401D запросить цену →	2 JC93-00410B FRAME MAIN-EXIT; SNA
5	JC93-00429A запросить цену →	3 E9322 0604-001393 PHOTO-INTERRUPTER; SA
6	JC93-00429A запросить цену →	3 JC61-04388A HOLDER-EXIT SENSOR; SA
6		Copyright© 1995-2011 SAMSUNG. All rights reserved.
7	JC93-00429A запросить цену →	3 JC61-04383A PLATE-FUSER; SNA
8	JC93-00401D запросить цену →	2 F9016 JC66-01218A ROLLER-TRANSFER; SA
9	JC93-00401D запросить цену →	2 JC61-04068A HOLDER-TR; SA
10	JC93-00430A запросить цену →	3 JC93-00411A FRAME-CRUM;ML-2950ND,SEC SA
11	JC93-00401D запросить цену →	2 JC93-00414A FRAME-PAPER_PATH; SA
12	JC93-00401D запросить цену →	2 JC66-03028A GEAR-RDCN; SA
13	JC93-00401D запросить цену →	2 JC66-03012A GEAR-DUPLEX DR; SA
14	JC93-00401D запросить цену →	2 JC93-00418A DRIVE-DUPLEX SWING; SA
15	JC93-00401D запросить цену →	2 JC90-01109A DUPLEX;ML-2955ND,SEE SA
16	JC93-00401D запросить цену →	2 JC61-04358A PLATE-FRAME_BOTTOM; SNA
17	JC93-00401D запросить цену →	2 JC93-00407A FRAME MAIN-RIGHT; SNA
18	JC93-00401D запросить цену →	2 JC93-00402A FRAME-TERMINAL;ML-2950ND,SEE SA
19	JC93-00401D запросить цену →	2 JC44-00205A HVPS; 24V,21.6V~27.6V,MAX SA
20	JC93-00401D запросить цену →	2 JC63-03162A SHEET-INSULATOR; SNA
21	JC93-00401D запросить цену →	2 JC44-00206A SMPS-V2; SA
22	JC93-00401D запросить цену →	2 JC66-03014A GEAR-FEED; SA
23	JC93-00401D запросить цену →	2 JC93-00406A FRAMEMAIN-LEFT;ML-2950ND,SEE SNA
24	JC93-00401D запросить цену →	2 JC47-00036A CLUTCH-ELECTRIC Z45; SA
25	JC93-00401D запросить цену →	2 JC47-00035A CLUTCH-ELECTRIC Z41; SA
26	JC93-00401D запросить цену →	2 JC31-00146A FAN;505020,24V SA
27	JC93-00401D запросить цену →	2 JC61-04373A HOLDER-FAN; SNA
28	JC93-00401D запросить цену →	2 JC92-02406A PBA-JOINT; SA
29	JC93-00401D запросить цену →	2 JC66-03023A GEAR-RDCN EXIT; SA
30	JC93-00401D запросить цену →	2 JC66-03017A GEAR-IDLE EXIT; SA
31	JC93-00401D запросить цену →	2 JC66-03013A GEAR-EXIT; SA
0	JC93-00401C запросить цену →	2 JC90-01109A DUPLEX;ML-2955ND,SEE SA
1	JC90-01109A ✓ в наличии	3 F8925 JC66-00896A ROLLER-M-IDLE_ DUP; SA
2	JC90-01109A ✓ в наличии	3 L8299 JK72-00058A PCT-SILP WASHER; SNA
3	JC90-01109A ✓ в наличии	3 L5919 JC66-00444A SHAFT-IDLE ROLL, DUP; SNA
4	JC90-01109A ✓ в наличии	3 L7559 6107-001156 SPRING-TS;SWP-B,PI0.6,W20,ID3.5 SNA
5	JC90-01109A ✓ в наличии	3 JC61-04395A GUIDE-DUPLEX_UPPER; SA
8		Copyright© 1995-2011 SAMSUNG. All rights reserved.
6	JC90-01109A ✓ в наличии	3 JC61-04393A GUIDE-PAPER_DUPLEX; SA
7	JC90-01109A ✓ в наличии	3 JC61-04403A BRACKET-DUPLEX_ALIGN; SNA
8	JC90-01109A ✓ в наличии	3 JC65-00052A TERMINAL-GND_DUPLEX; SA
9	JC90-01109A ✓ в наличии	3 JC61-04407A BUSH-ROLLER_DUP; SA
10	JC90-01109A ✓ в наличии	3 JC66-03046A ROLLER-RUBBER_FEED_DUP; SA
11	JC90-01109A ✓ в наличии	3 JC66-03008A SHAFT-FEED_DUP_1; SNA
12	JC90-01109A ✓ в наличии	3 JC66-03010A PULLEY-DUP; SNA
13	JC90-01109A ✓ в наличии	3 JC66-03306A PULLEY-DUMMY_DUP; SNA
14	JC90-01109A ✓ в наличии	3 C3331 JC66-00038A GEAR-EXIT F/DOWN; SNA
15	JC90-01109A ✓ в наличии	3 G9102 JC66-20901A AUTO CLOSE-TIMING BELT; SA
16	JC90-01109A ✓ в наличии	3 JC66-03097A ROLLER-FEED_DUP2; SA
17	JC90-01109A ✓ в наличии	3 JC61-04391A FRAME-DUPLEX_BASE; SNA
18	JC90-01109A ✓ в наличии	3 JC64-00658A LOCKER-DUP; SA
1	JC93-00406A запросить цену →	3 JC61-04368A GUIDE-CST_REAR_L; SA
2	JC93-00406A запросить цену →	3 JC31-00156A MOTOR BLDC-TYPE1; SA
3	JC93-00406A запросить цену →	3 JC67-00536A DUCT-FAN; SA
4	JC93-00406A запросить цену →	3 L8199 6031-001255 WASHER-PLAIN; SNA
5	JC93-00406A запросить цену →	3 JC66-03016A GEAR-FUSER DR OUT; SA
6	JC93-00406A запросить цену →	3 JC61-04370A GUIDE-KNOCK_UP_L; SA
7	JC93-00407A запросить цену →	3 6107-002925 SPRING-CS; SA
8	JC93-00406A запросить цену →	3 JC61-04381A PLATE-GUIDE_DEVE_L; SA
9	JC93-00407A запросить цену →	3 I4848 JC61-40001A FOOT-ML80;ML-80,NBR,GRAY SNA
10		Copyright© 1995-2011 SAMSUNG. All rights reserved.
10	JC93-00406A запросить цену →	3 JC61-04360A FRAME-LEFT;ML-2950ND,SECC,0.8T SNA
11	JC93-00406A запросить цену →	3 JC61-04405A BUSH-SHAFT_MP; SA
12	JC93-00406A запросить цену →	3 JC66-03018A GEAR-IDLE FEED2; SA
13	JC93-00406A запросить цену →	3 JC66-03019A GEAR-IDLE FEED3; SA
14	JC93-00406A запросить цену →	3 JC61-04387A HOLDER-COUPLER; SA
15	JC93-00406A запросить цену →	3 JC66-03020A GEAR-IDLE FEED; SA
16	JC93-00406A запросить цену →	3 JC66-02998A LEVER-OPC HOLDER L; SA
17	JC93-00406A запросить цену →	3 C3424 JC66-00340A GEAR-HUB CLUTCH; SA
18	JC93-00406A запросить цену →	3 JC66-03024A GEAR-RDCN FEED1; SA
19	JC93-00406A запросить цену →	3 JC66-03025A GEAR-RDCN FEED2; SA
20	JC93-00406A запросить цену →	3 JC67-00538A COUPLER-CAM; SA
21	JC93-00406A запросить цену →	3 JC66-03034A LEVER-COUPLING A; SA
22	JC93-00406A запросить цену →	3 JC93-00417A DRIVE-MAIN;ML-2950ND SA
23	JC93-00406A запросить цену →	3 JC63-03123A COVER-HARNESS; SNA
24	JC93-00429A запросить цену →	3 F9840 6003-000269 SCREW-TAPTYPE; SA
1	JC93-00407A запросить цену →	3 6107-002925 SPRING-CS; SA
2	JC93-00407A запросить цену →	3 JC61-04382A PLATE-GUIDE_DEVE_R; SA
3	JC93-00407A запросить цену →	3 JC61-04369A GUIDE-CST_REAR_R; SA
4	JC93-00407A запросить цену →	3 JC61-04371A GUIDE-KNOCK_UP_R; SA
5	JC93-00407A запросить цену →	3 I4848 JC61-40001A FOOT-ML80;ML-80,NBR,GRAY SNA
6	JC93-00407A запросить цену →	3 JC61-04359A FRAME-RIGHT; SNA
7	JC93-00430A запросить цену →	3 L9053 6502-001130 CABLE CLAMP; SA
8	JC93-00407A запросить цену →	3 JC63-03120A COVER-SMPS; SNA
12		Copyright© 1995-2011 SAMSUNG. All rights reserved.
9	JC93-00407A запросить цену →	3 JC61-04386A GUIDE-DEVE R; SA
10	JC93-00407A запросить цену →	3 6107-002923 SPRING-ETC; SA
11	JC93-00407A запросить цену →	3 JC63-03110A GROUND-OPC;ML-2950ND,SUS,0.2T SNA
12	JC93-00407A запросить цену →	3 JC66-02999A LEVER-OPC HOLDER R; SNA
1	JC93-00429A запросить цену →	3 E9322 0604-001393 PHOTO-INTERRUPTER; SA
2	JC93-00410B запросить цену →	3 JC39-01533A HARNESS-BINFULL; SA
3	JC93-00410B запросить цену →	3 JC61-03782B BUSH-SHAFT EXIT; SA
4	JC93-00410B запросить цену →	3 JC61-04385B FRAME-EXIT;ML-2950ND,PC,Wave SNA
5	JC93-00410B запросить цену →	3 JC93-00412A FRAME-EXIT ROLLER; SA
5-1	JC93-00412A запросить цену →	4 JC66-03001A SHAFT-EXIT F DN; SNA
14		Copyright© 1995-2011 SAMSUNG. All rights reserved.
5-2	JC93-00412A запросить цену →	4 L4203 JC73-40915A RMO-RUBBER EXIT; SA
6	JC93-00410B запросить цену →	3 JC93-00413A FRAME-ROLLER DECURL; SA
6-1	JC93-00413A запросить цену →	4 R0128 JC66-00934A ROLLER-M_EXIT FR; SNA
6-2	JC93-00413A запросить цену →	4 L9513 JC66-02742A ROLLER-EXIT_MAIN; SA
6-3	JC93-00413A запросить цену →	4 L9431 JC61-03781A HOLDER-EXIT F DOWN; SNA
6-4	JC93-00413A запросить цену →	4 G1505 6107-001163 SPRING-CS; SA
1	JC93-00414A запросить цену →	3 K7736 JC61-02236A PLATE-EARTH-TRANSFER; SNA
2	JC93-00414A запросить цену →	3 A7675 JC61-02468A BUSH-TR_L; ML-2851ND,STEEL SA
3	JC93-00414A запросить цену →	3 6107-002922 SPRING-ETC;SUS304,0.5,40.2,4.0,6,8 SA
4	JC93-00414A запросить цену →	3 JC61-04361A PLATE-PUSH BUSH R; SNA
5	JC93-00414A запросить цену →	3 JC61-04413A BUSH-TR_L; SA
6	JC93-00414A запросить цену →	3 JC61-04362A PLATE-PUSH BUSH L; SNA
7	JC93-00414A запросить цену →	3 G1480 6107-001370 SPRING-CS; STS304WPB,NO SNA
16		Copyright© 1995-2011 SAMSUNG. All rights reserved.
8	JC93-00414A запросить цену →	3 G1436 JC61-70958A SPRINGETC-TR;ML-5000A,SUS304 SNA
9	JC93-00414A запросить цену →	3 A7646 JC61-00585A BUSH-M-FEEDIDLE;ML-1710,POM SA
10	JC93-00414A запросить цену →	3 F9909 6003-000196 SCREW-TAPTYPE; SA
11	JC93-00414A запросить цену →	3 JC61-04406A BUSH-SHAFT_EXIT; SA
12	JC93-00414A запросить цену →	3 F8266 6044-000125 RING-E;ID4,OD9,T0.6,STSC SA
13	JC93-00414A запросить цену →	3 JC66-03044A ROLLER-REGI; SA
14	JC93-00414A запросить цену →	3 JC93-00404A FRAME BASE-PICKUP; SA
15	JC93-00414A запросить цену →	3 JC61-04384A FRAME-MIDDLE; SA
16	JC93-00414A запросить цену →	3 JC61-04376A HOLDER-REGI; SA
17	JC93-00414A запросить цену →	3 E9623 JC61-00604A PLATE-P-SAW; SNA
18	JC93-00414A запросить цену →	3 JC66-02996A ACTUATOR-FEED; SA
19	JC93-00414A запросить цену →	3 JC66-02995A ACTUATOR-REGI; SA
20	JC93-00414A запросить цену →	3 L9546 JC92-02288A PBA-FEED SENSOR; SA
21	JC93-00414A запросить цену →	3 G1591 6107-001164 SPRING-TS; SA
22	JC93-00414A запросить цену →	3 JC93-00403A FRAMEBASE-REGI;ML-2955ND,SEE SA
22-1	JC93-00403A запросить цену →	4 JC63-03126A COVER-PAPER_GUIDE; SNA
22-2	JC93-00403A запросить цену →	4 JC66-03045A SHAFT-REGI_IDLE; SNA
22-3	JC93-00403A запросить цену →	4 JC66-03003A ROLLER-REGI_IDLE; SNA
23	JC93-00414A запросить цену →	3 JC90-01108A MP;ML-2955ND,SEE SA
24	JC90-01108A запросить цену →	4 JC90-01111A MP-GUIDE_LOWER;ML-2955ND,SEE SA
24-1	JC90-01111A запросить цену →	5 JC61-04416A ADJUST-MANUAL_L; SA
24-2	JC90-01111A запросить цену →	5 JC61-04417A ADJUST-MANUAL_R; SA
24-3	JC90-01111A запросить цену →	5 JC61-04392A GUIDE-LOWER_MP_1; SNA
24-4	JC90-01111A запросить цену →	5 JC66-03004A GEAR-PINION; SNA
25	JC90-01108A запросить цену →	4 JC90-01110A MP-HOLDER_IDLE;ML-2955ND,SEE SNA
25-1	JC90-01110A запросить цену →	5 JC63-03125A COVER-ROLLER; SNA
25-2	JC90-01110A запросить цену →	5 6043-001409 PIN-ETC;2.6,85.4,SUM22 SNA
25-3	JC90-01110A запросить цену →	5 JC66-02798A ROLLER-IDLE; SA
25-4	JC90-01110A запросить цену →	5 6107-002937 SPRING-CS; SA
18		Copyright© 1995-2011 SAMSUNG. All rights reserved.
1	JC93-00404A запросить цену →	4 JC63-02956A SHEET-DUPLEX PATH; SA
2	JC93-00404A запросить цену →	4 JC61-04394A GUIDE-FRAME_DUPLEX; SA
3	JC93-00404A запросить цену →	4 E9322 0604-001393 PHOTO-INTERRUPTER; SA
4	JC93-00404A запросить цену →	4 6107-002934 SPRING-CS; SA
5	JC93-00404A запросить цену →	4 JC66-02997A ACTUATOR-EMPTY; SA
6	JC93-00404A запросить цену →	4 JC66-03033A LEVER-GUIDE_DUPLEX; SA
7	JC93-00404A запросить цену →	4 JC66-03006A SHAFT-PICKUP; SA
8	JC93-00404A запросить цену →	4 JC61-04400A GUIDE-PICKUP; SA
9	JC93-00404A запросить цену →	4 JC66-03096A ROLLER-FEED; SA
10	JC93-00404A запросить цену →	4 H1185 JC61-02372A BUSH-D6/L4; SA
11	JC93-00404A запросить цену →	4 JC93-00405A FRAME-PICKUP ONEWAY; SA
11-1	JC93-00405A ✓ в наличии	5 JC61-04404A HOLDER-PICKUP; SNA
11-2	JC93-00405A ✓ в наличии	5 C3485 JC66-01918A GEAR-IDLE PICK UP; SNA
11-3	JC93-00405A ✓ в наличии	5 JC66-03047A CLUTCH-P-ONEWAY; SNA
11-4	JC93-00405A ✓ в наличии	5 JC66-02939B ROLLER-MAT_RETARD; SA
12	JC93-00404A запросить цену →	4 L8199 6031-001255 WASHER-PLAIN; SNA

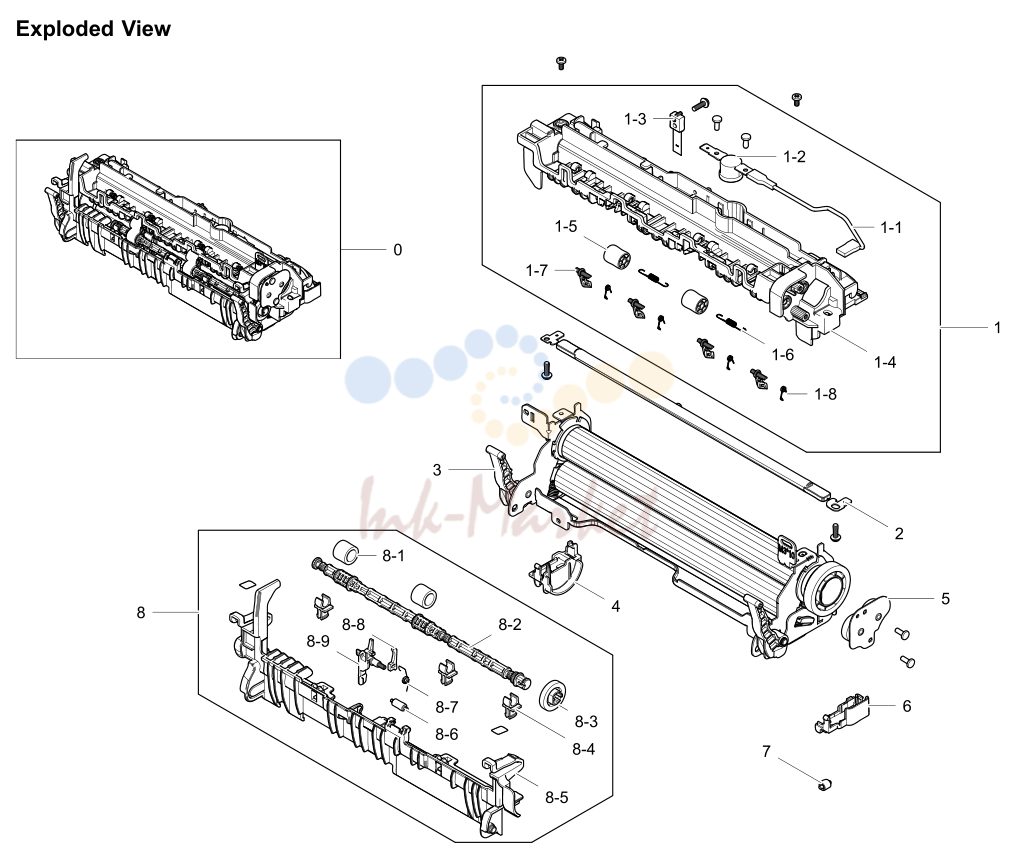

5. ExplodedViewsandPartsList

№	Артикул	Описание
0	ML-2950ND запросить цену →	1 JC91-01034B FUSER; SA
1	JC91-01034B ✓ в наличии	2 JC91-01035A FUSER-UPPER; SNA
1-1	JC91-01035A запросить цену →	3 JC39-01487A HARNESS-FUSERJOINT;ML-3710,1 SA
1-2	JC91-01035A запросить цену →	3 SNA 4712-001091 THERMOSTAT;
1-3	JC91-01035A запросить цену →	3 L7831 1404-001447 THERMISTOR-NTC ASSY; SC
1-4	JC91-01035A запросить цену →	3 JC63-03132A COVER-FUSER; SNA
20		Copyright© 1995-2011 SAMSUNG. All rights reserved.
1-5	JC91-01035A запросить цену →	3 F4747 JC72-40361A PMO-ROLLER_EXIT; SA
1-6	JC91-01035A запросить цену →	3 G1330 JC61-70976A SPRING ETC-FUSER EXIT; SA
1-7	JC91-01035A запросить цену →	3 I6177 JC61-02154A GUIDE-CLAW; SNA
1-8	JC91-01035A запросить цену →	3 6107-002817 SPRING-ETC; SA
2	JC91-01034B ✓ в наличии	2 4713-001565 LAMP-HALOGEN;230V,850W SA
3	JC91-01034B ✓ в наличии	2 JC91-01036A FUSER-LOWER; SNA
4	JC91-01034B ✓ в наличии	2 JC67-00533A CAP-LAMP_R; SNA
5	JC91-01034B ✓ в наличии	2 JC91-01038A FUSER-DRIVE EXIT; SA
6	JC91-01034B ✓ в наличии	2 JC67-00532A CAP-LAMP_L; SNA
7	JC91-01034B ✓ в наличии	2 L9442 JC61-03968A STOPPER-GEAR_FUSER; SNA
8	JC91-01034B ✓ в наличии	2 JC91-01037B FUSER-REAR; SA
8-1	JC91-01037B запросить цену →	3 JC66-02955A ROLLER-SILICON_EXIT; SA
8-2	JC91-01037B запросить цену →	3 JC66-02990A SHAFT-EXIT_F/UP; SNA
8-3	JC91-01037B запросить цену →	3 JC66-02777A GEAR-EXIT_Z19; SNA
8-4	JC91-01037B запросить цену →	3 H1255 JC61-02158A BUSH-TX; SNA
8-5	JC91-01037B запросить цену →	3 JC61-04363A GUIDE-REAR; SNA
8-6	JC91-01037B запросить цену →	3 L4458 JC66-01661A ROLLER-IDLE_EXIT; SNA
8-7	JC91-01037B запросить цену →	3 6107-002670 SPRING-ETC; SNA
8-8	JC91-01037B запросить цену →	3 JC61-04133A HOLDER-ACTUATOR; SNA
8-9	JC91-01037B запросить цену →	3 JC66-02991A ACTUATOR-EXIT; SA
0	JC91-01034B ✓ в наличии	2 JC91-01036A FUSER-LOWER; SNA
1	JC91-01036A запросить цену →	3 JC61-04367A FRAME-FUSER; SNA
2	JC91-01036A запросить цену →	3 JC66-02993A ROLLER-HEAT; SA
3	JC91-01036A запросить цену →	3 H1232 JC61-00888A BUSH-M-HRL_R2;SCX-4920N,PPS, SA
4	JC91-01036A запросить цену →	3 H1233 JC61-00887A BUSH-M-HRR_R2;SCX-4920N,PPS, SA
5	JC91-01036A запросить цену →	3 JC66-02992A GEAR-FUSER; SA
6	JC91-01036A запросить цену →	3 P6016 JC66-00600B ROLLER-PRESSURE_CHINA; SA
22		Copyright© 1995-2011 SAMSUNG. All rights reserved.
7	JC91-01036A запросить цену →	3 L7239 JC61-00056A SPRING ETC-PR(7300); SA
8	JC91-01036A запросить цену →	3 JC61-04366A BUSH-PR; SNA
9	JC91-01036A запросить цену →	3 JC66-02982A LEVER-LINK-JAM_L; SNA
10	JC91-01036A запросить цену →	3 JC67-00541A BRUSH-ANTISTATIC; SNA
11	JC91-01036A запросить цену →	3 JC61-04364A HOLDER-JAM; SA
12	JC91-01036A запросить цену →	3 JC66-02983A LEVER-LINK-JAM_R; SNA

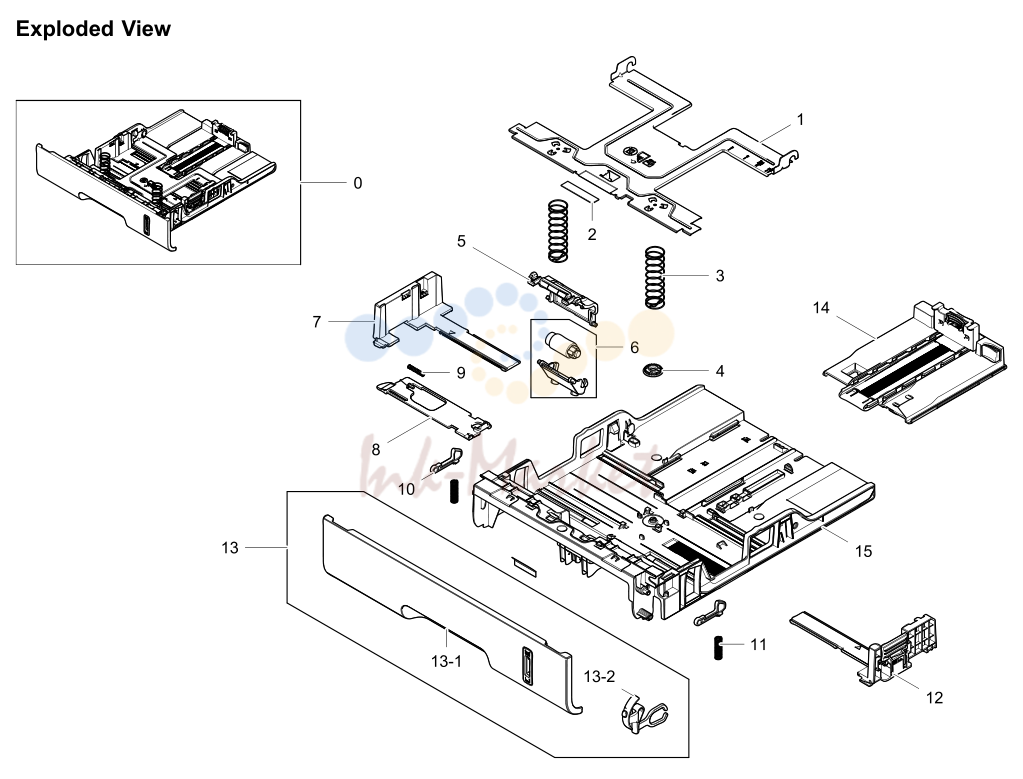

6. ExplodedViewsandPartsList

№	Артикул	Описание
0	ML-2950ND запросить цену →	1 JC90-01103B CASSETTE;ML-2950ND,SEE,WAVE SA
1	JC90-01102A запросить цену →	3 JC61-04379A PLATE-KNOCK_UP; SA
2	JC90-01102A запросить цену →	3 F9051 JC73-00141A RPR-PAD CASSETTE; SA
3	JC90-01102A запросить цену →	3 6107-002935 SPRING-CS; SA
4	JC90-01102A запросить цену →	3 JC66-03004A GEAR-PINION; SNA
5	JC90-01102A запросить цену →	3 JC63-03124A COVER-CASSETTE; SA
6	JC90-01102A запросить цену →	3 JC90-01107A CASSETTE-RETARD;ML-2955ND,SEE SA
7	JC90-01102A запросить цену →	3 JC61-04397A GUIDE-ADJUST_L; SA
24		Copyright© 1995-2011 SAMSUNG. All rights reserved.
8	JC90-01102A запросить цену →	3 JC64-00657A LOCKER-PLATE; SA
9	JC90-01102A запросить цену →	3 G1358 JG61-70531A SPRING ETC-LOCKER,PLATE; SA
10	JC90-01102A запросить цену →	3 JC64-00610A LOCKER-CASSETTE; SNA
11	JC90-01102A запросить цену →	3 L7422 6107-001287 SPRING-CS; SA
12	JC90-01102A запросить цену →	3 JC90-01106A CASSETTE-GUIDE RIGHT; SA
13	JC90-01103B запросить цену →	2 JC90-01104B CASSETTE-COVER HANDLE; SNA
13-1	JC90-01104B запросить цену →	3 JC64-00655B HANDLE-CASSETTE; SNA
13-2	JC90-01104B запросить цену →	3 JC64-00656A INDICATOR-PAPER; SNA
14	JC90-01102A запросить цену →	3 JC90-01105A CASSETTE-GUIDE REAR; SA
15	JC90-01102A запросить цену →	3 JC61-04380A FRAME-CASSETTE; SA

Источник: Инк-Маркет.ру.

← Все статьи
