Samsung ML-2150 2151N 2152W 2550 2551N 2552W PHASER-3420 3450 — каталог запчастей со схемами

Содержание

1. Exploded Views & Parts List
2. Exploded Views & Parts List
3. Exploded Views & Parts List

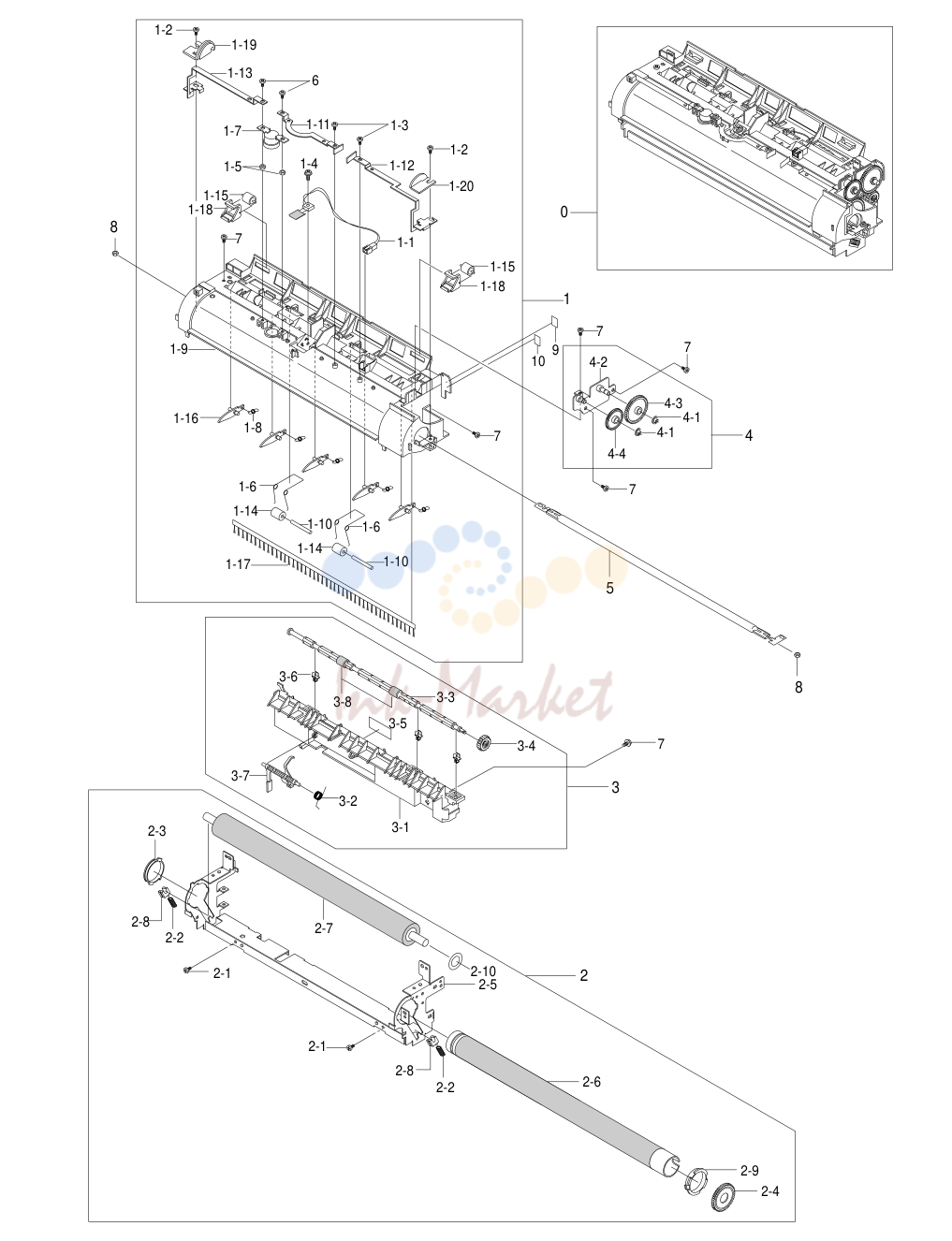

4. Exploded Views & Parts List

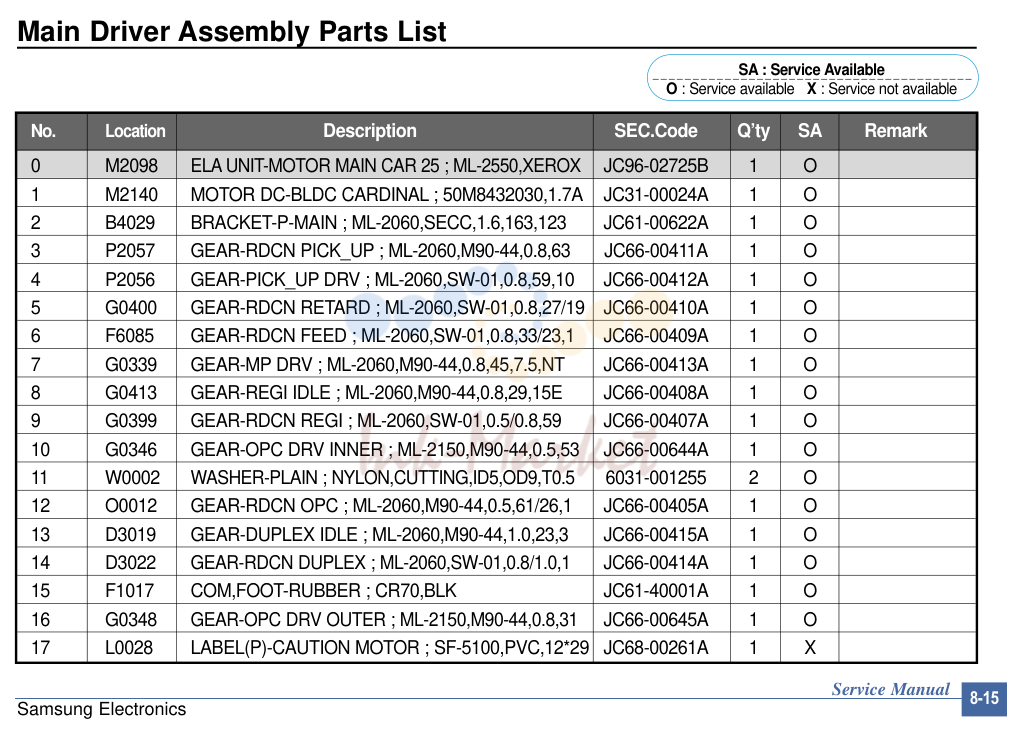

5. Exploded Views & Parts List

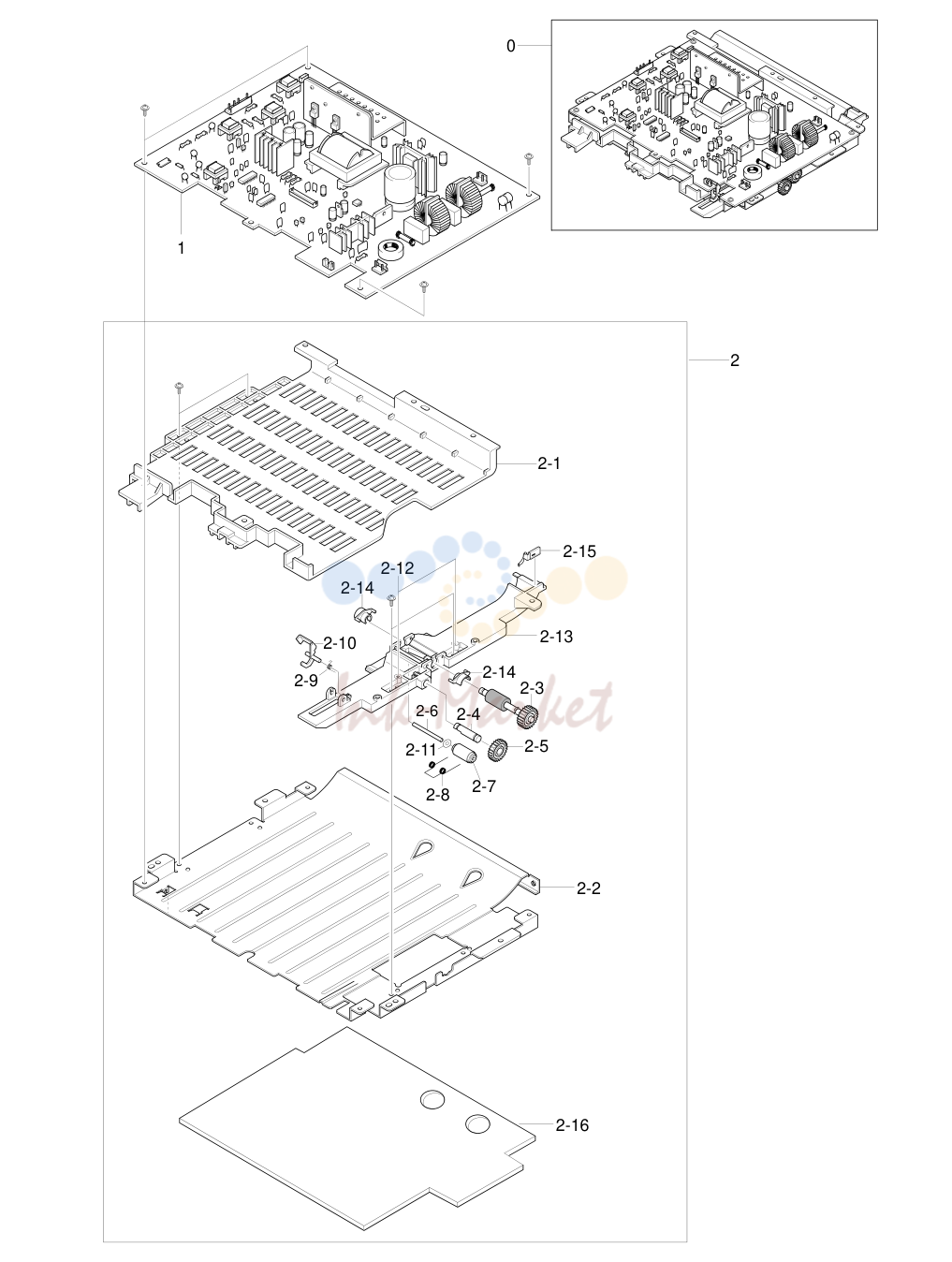

6. Exploded Views & Parts List

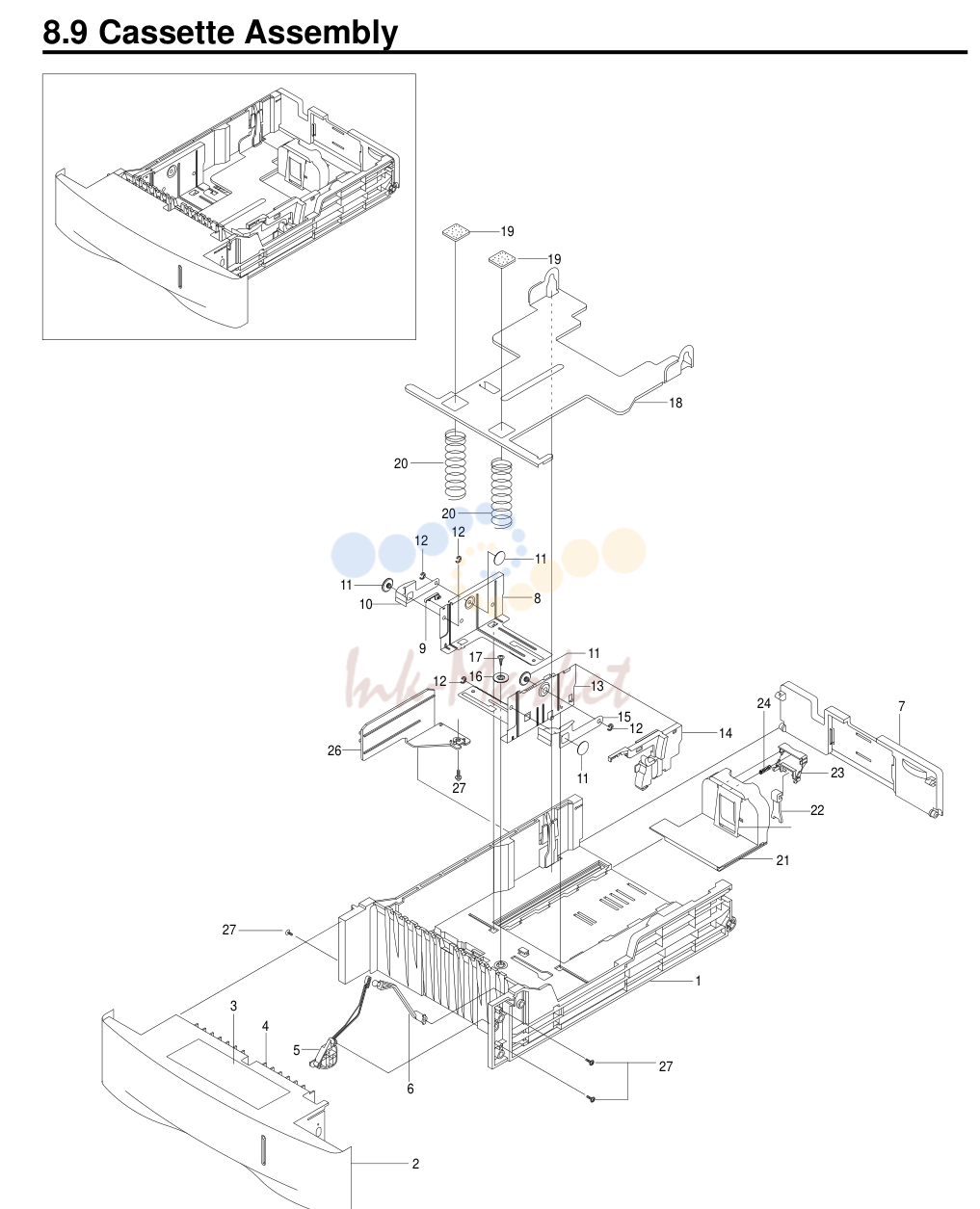

7. Exploded Views & Parts List

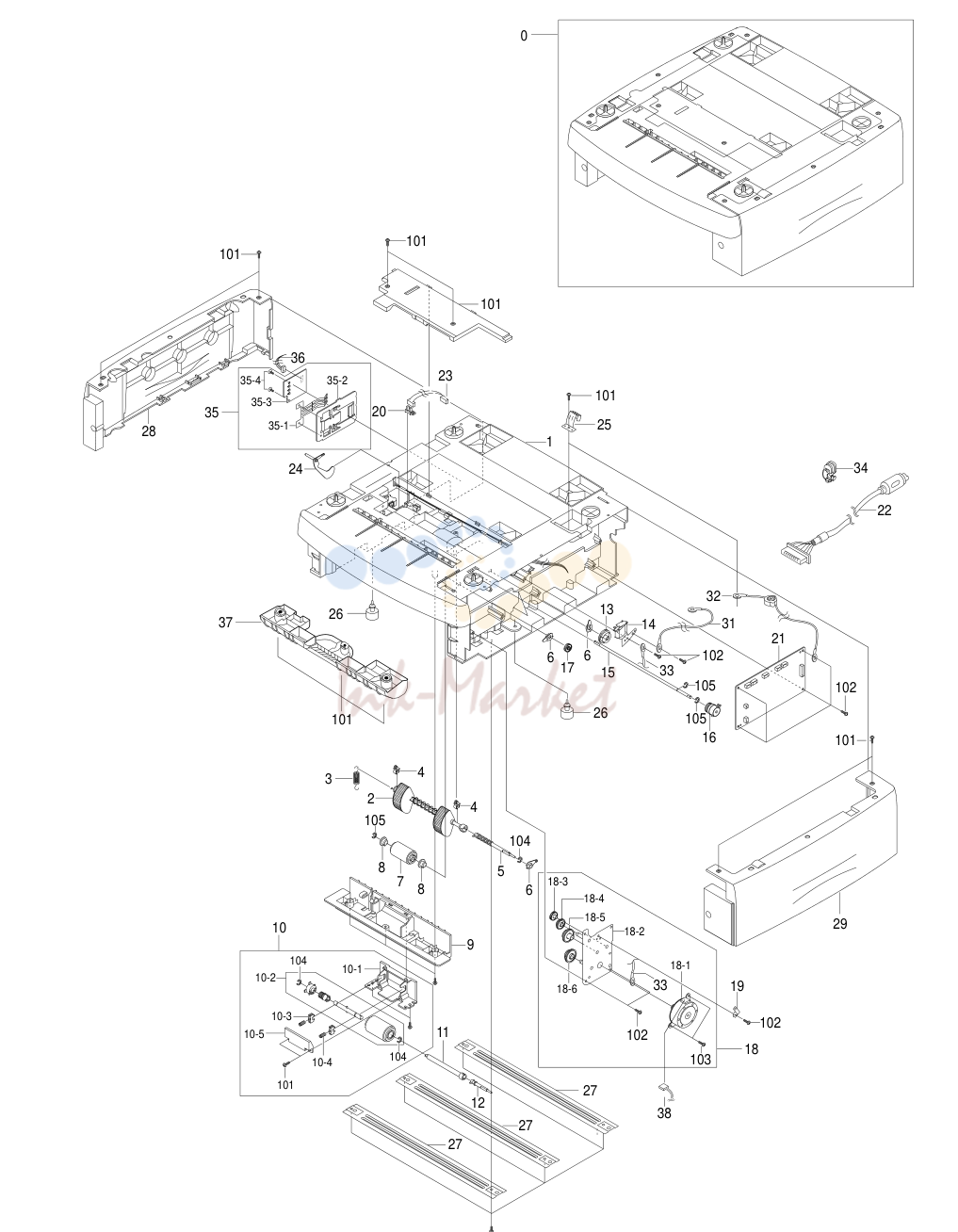

8. Exploded Views & Parts List

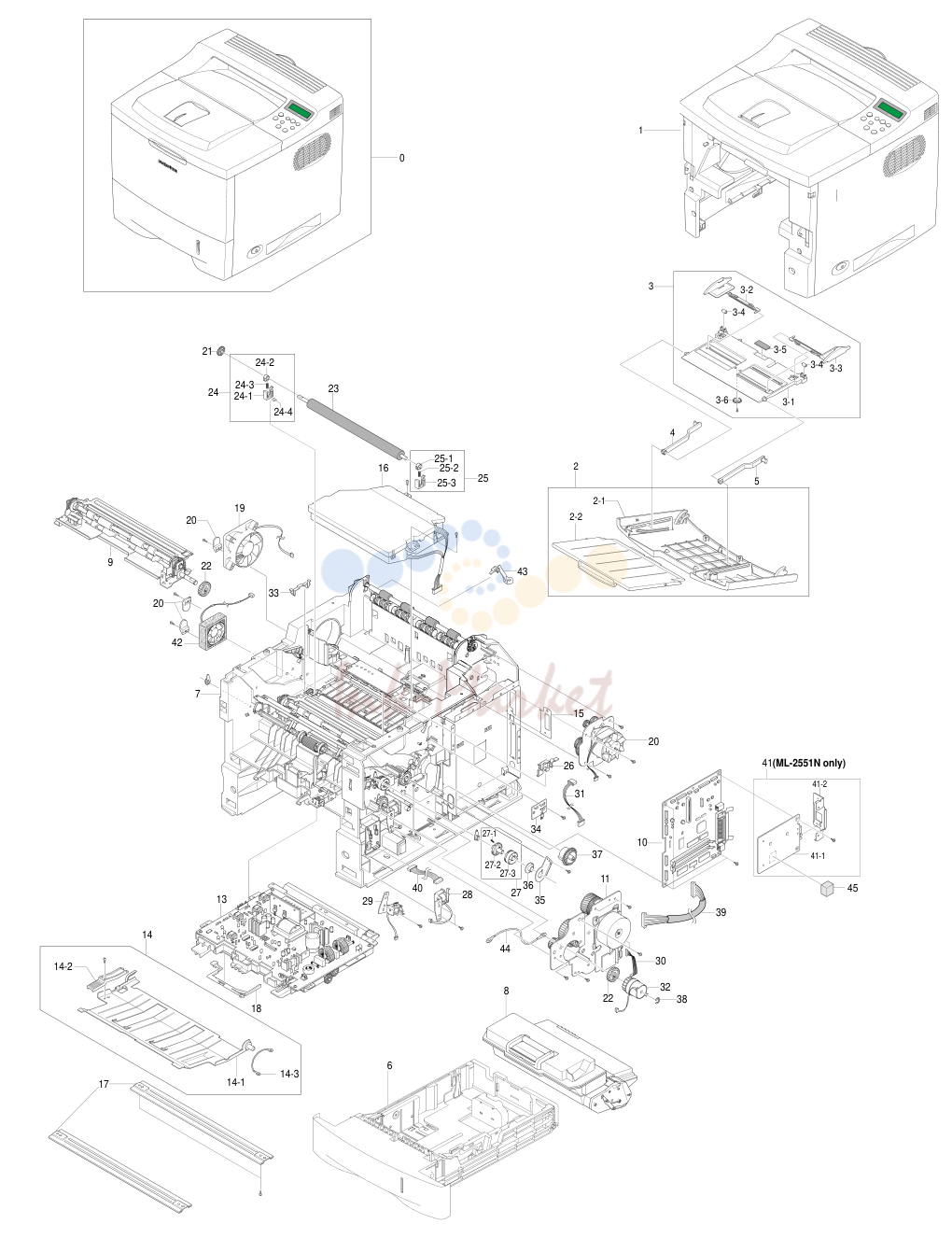

1. Exploded Views & Parts List

№	Артикул	Альт. артикул	Описание
1	H6001 запросить цену →		ELAHOU BASE-HOUSING ; SEC JC96-02695T 1 X ML-2550
2	Z2293 запросить цену →		ELAUNIT-COVER MP; ML-2060A,SEC,220V JC96-02679A 1 O
2-1	Z2204 запросить цену →		COVER-M-MP; ML-2060,ABS,V0,SEC JC63-00127A 1 O
2-2	T4136 запросить цену →		TRAY-M-EXTEND MP; ML-2060,ABS JC63-00128A 1 O
3	K3145 запросить цену →		ELAUNIT-KNOCKUPMP; ML-2060A,SEC,220V JC96-02680A 1 O
3-1	P5146 запросить цену →		PLATE-M-KNOCK UPMP; ML-2060,ABS JC61-00686A 1 O
3-2	G2299 запросить цену →		PMO-SIDE GUIDE MP(L) ; ML-2060,PC+ABS JC72-01005A 1 O
3-3	G2301 запросить цену →		PMO-SIDE GUIDE MP(R) ; ML-2060,PC+ABS JC72-01006A 1 O
3-4	K5006 запросить цену →		PMO-IDLE KNOCK UPMP; ML-2060,POM,WHITE JC72-01004A 2 O
3-5	P0019 запросить цену →		MPR-PAD KNOCK UPMP; ML-6060A,CR+CORK JC74-00011A 1 X
3-6	G0369 запросить цену →		GEAR-PINION ; SF4000,POM,WHT,M1,Z16 JG66-40003A 1 O
4	T4137 запросить цену →		TRAY-M-LINK MP(L) ; ML-2060,HIPS JC63-00129A 1 O
5	T4138 запросить цену →		TRAY-M-LINK MP(R) ; ML-2060,HIPS JC63-00130A 1 O
6	K3096 запросить цену →		ELAUNIT-CASSETTE(550) ; ML-2150,SEC JC96-02845A 1 O
7	B0075 запросить цену →		ELAUNIT-FRAME BASE ; ML-2550,SEC,110V JC96-02627F 1 O 110V
8	T2060 запросить цену →		ELAUNIT-DEVE KIT; ML-2550,SAMSUNG JC96-02640G 1 O 110V
9	K3171 запросить цену →		ELAUNIT-REGI ; ML-2060A,SEC,220V JC96-02626A 1 O
10	Z1024 запросить цену →		PBAMAIN-CONTROLLER JC92-01487B 1 O
11	M2098 запросить цену →		ELAUNIT-MOTOR MAIN CAR 25 ; ML-2550,XEROX JC96-02725B 1 O
12	M2097 запросить цену →		ELAUNIT-MOTOR EXITCARDINAL2 ; ML-2550,XE JC96-02857A 1 O
13	S7016 запросить цену →		ELAHOU-SMPS_HVPS_V1(110V) ; ML-2550,SEC JC96-02779B 1 X 110V
14	K3567 запросить цену →		MEAUNIT-GUIDE FRONT, DUP; ML-2150,SEC JC97-01715A 1 O
14-1	G2085 запросить цену →		GUIDE-P-FRONT, DUP; ML-2060,SECC,0.8,76 JC61-00660A 1 O
14-2	L4035 запросить цену →		LEVER-M-OPEN, DUP; ML-2060,PC,2.5,12,40 JC66-00443A 1 O
14-3	H1067 запросить цену →		CBF HARNESS-EARTH (TX MOTOR) ; SF-3100,CBF JC39-00017A 1 O None N/W Card
15	D2001 запросить цену →		BRACKET-P-BLADE ; ML-2060,SECC,1.2,20,230 JC61-00634A 1 X ML-2550 Only
16	L7044 запросить цену →	UNIT-LSU_CARDINAL_25	; ML-2550,600DPI JC59-00019B 1 O
17	K2861 запросить цену →		BAR-P_CROSS BOTTOM ; ML-2060,SECC T1 JC71-00042A 2 O
18	K3816 запросить цену →		PMO-ACTUATOR EMPTY; ML-2060,PC,BLK JC72-00991A 1 O
19	F5016 запросить цену →		FAN-DC CARDINAL; AD0424LS-C50 JC31-00029A 1 O
20	F5029 запросить цену →	STOPPER-M-FAN80	; ML-2060,ABS,BLK JC61-00667A 3 O
21	G0439 запросить цену →	GEAR-TR29	; ML-6060A,POM,BLK,0.6,29 JC66-00039A 1 O
22	G0415 запросить цену →		GEAR-REGI Z25 ; ML-2060,M90-44,0.8,25,5.6 JC66-00420A 2 O
23	Z3014 запросить цену →		ROLLER-TRANSFER ; ML-2060,NBR SPONGE+SUM/N JC66-00540A 1 O
24	K3139 запросить цену →		ELAUNIT-HOLDER TR R ; ML-6060A,SAMSUNG JC96-01729A 1 O
24-1	K3741 запросить цену →		PMO-TRANSFER HOLDER R ; ML-6060A,ABS,PANTO JC72-41145C 1 X
24-2	K3852 запросить цену →		PMO-BUSHING TR ; ML-5000A,POM,BLK JC72-41142A 1 X
24-3	Z4278 запросить цену →		SPRING-TR R HAWK ; ML-6060A,SUS 304 WPB JC61-00046A 1 X
24-4	K3379 запросить цену →		IPR-PLATE TR ; ML-5000A,BSBM1/2H,T0.2 JC70-11053A 1 X
25	K3138 запросить цену →		ELAUNIT-HOLDER TR L; ML-6060A,SAMSUNG JC96-01730A 1 O
25-1	K3852 запросить цену →		PMO-BUSHING TR ; ML-5000A,POM,BLK JC72-41142A 1 X
25-2	K4278 запросить цену →		SPRING-TR R HAWK ; ML-6060A,SUS 304 WPB JC61-00046A 1 X
25-3	K3741 запросить цену →		PMO-TRANSFER HOLDER L; ML-6060A,ABS,GRAY JC72-41145C 1 X
26	C1013 запросить цену →		CAP-M-GEAR ; ML-2060,POM,BLK JC67-00039A 1 O
27	G0467 запросить цену →		MEAUNIT-GEAR P/UPMPCARDINA; ML-2150 JC97-01738A 1 O
27-1	Z4145 запросить цену →		SPRING--CAM MP; ML-6100,SUS304-WPB,2.4,0 JC61-00003A 1 O
27-2	P2055 запросить цену →		GEAR-MPPICK_UP; ML-2060,M90-44,0.8,37,20 JC66-00423A 1 O
27-3	H4008 запросить цену →		GEAR-MPHOLDER_CAM ;ML-2060,M90-44,0.8,37 JC66-00424A 1 O
28	S8014 запросить цену →		SOLENOID-MAIN ; DLH-34L008-05,ML-2150,24V JC33-00012A 1 O
29	S8015 запросить цену →		SOLENOID-MP; DLH-34L008-04,ML-2150,24V,8O JC33-00013A 1 O
30	M2052 запросить цену →		CBF HARNESS-MAIN MOTOR ; ML-2150,CBF,UL10 JC39-00257A 1 O
31	M2053 запросить цену →		CBF HARNESS-MOTOR ; ML-1650,WIRE HARNESS JC39-00157A 1 O
32	C9048 запросить цену →		MEP-CLUTCH FEED CARDINAL; ML-2150,4.0W JC47-00009A 1 O
33	C1078 запросить цену →		PMO-CAPTR ; ML-5000A,PC,BLK JC72-41292A 1 O
34	M0308 запросить цену →		PBASUB-COVER JOINT; ML-2150,SEC,KOREA JC92-01510A 1 O
35	S4013 запросить цену →		BRACKET-P-SHAFTMP; ML-2060,SECC,1.2 JC61-00755A 1 O
36	P2038 запросить цену →		BEARING-PICK UP; ML-80,POM JC66-10202A 1 O
37	P2056 запросить цену →		GEAR-PICK_UPCAM ; ML-2060,M90-44,0.8,29 JC66-00533A 1 O
39	H1247 запросить цену →		CBF HARNESS-SMPS ; ML-2150,CBF,UL1061,24P JC39-00253A 1 O
40	H1172 запросить цену →		CBF HARNESS-MPF JOINT; ML-3550,UL1061AWG2 JC39-00205A 1 O
41	K3007 запросить цену →		ELAHOU-NPC3_PRT; CLP-550,SAMSUNG,NPC JC96-02901A 1 O ML-2551N Only
41-1	N0000 запросить цену →		BRACKET-NPC ; MLC-500,SCEE,T0.8 JC61-00809A 1 X
41-2	M0233 запросить цену →		PBASUB-NPC3_PRT; ML-2550,XEROX,SAMSUNG JC92-01466B 1 X
42	F5017 запросить цену →		FAN-DC CARDINAL; AD0424LS-C50,ML-2550 JC31-00027B 1 O
43	K3819 запросить цену →		PMO-ACTUATOR OUTFULL; ML-2150,ABS,BLK JC72-01310A 1 O
44	L5014 запросить цену →		CBF HARNESS-OPE ; SF3000,CBF,UL1007,100 JB39-40532A 1 O
45	K4265 запросить цену →		STOPPER-M_NETWORK ; ML-2550,PP,18,BLK JC61-00837A 1 O
46	K2897 запросить цену →		CBF-INTERFACE-USB ; ML-6100,-,UL,1800 JC39-00001A 1 O
47	Z6060 запросить цену →		CBF-POWER CORD,2000M ; 250V 7A,MSP-48E,BLK JC39-10002A 1 O

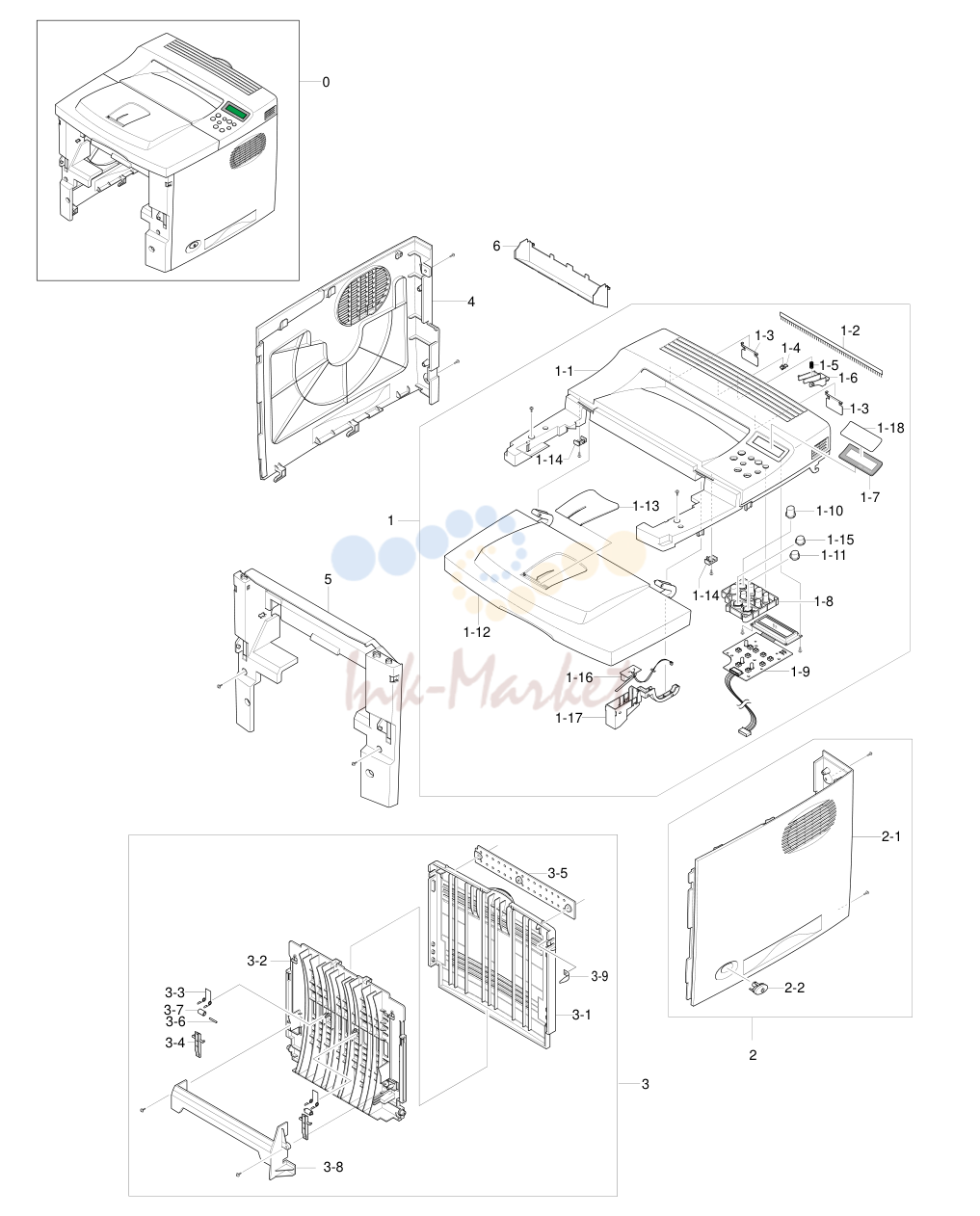

2. Exploded Views & Parts List

№	Артикул	Описание
0	H6001 запросить цену →	ELAHOU BASE-HOUSING ; SEC,USA,11 JC96-02695T 1 X ML-2550
1	Z2299 запросить цену →	ELAUNIT-COVER TOP; SEC,USA,11 JC96-02696T 1 O ML-2550
1-1	Z2168 запросить цену →	COVER-M_TOP; ML-2551N,ABS ,2.5,V0 JC63-00119R 1 O ML-2550
1-2	B5010 запросить цену →	MEC- BRUSH ANTISTATIC ; ML-6060A,SEC,NTR JC75-00095A 1 O
1-3	L4034 запросить цену →	LEVER-M_STACKING 25 ; ML-2550,PCABS,0.2,24 JC66-00646B 2 O
1-4	K2882 запросить цену →	BUSH-M-RETAINER ; ML-2060,POM JC61-00657A 1 O
1-5	Z4169 запросить цену →	SPRING ETC-DUPLEX COVER ; ML-9400W,SUS304W JC61-00391A 1 O
1-6	L6053 запросить цену →	PMO-STACKER LOCKER ; ML-2060,ABS,0810 JC72-00995A 1 O
1-7	K4284 запросить цену →	WINDOW-M-LCD ; ML-2060,ACRYL,TRANS JC64-00048A 1 O
1-8	K0033 запросить цену →	KEY-M-BUTTON ; ML-2060,ABS JC64-00045A 1 O
1-9	K2377 запросить цену →	PBAMAIN-LCD PANEL; ML-2150,SEC,KOREA,LCD JC92-01473A 1 X
1-10	K0037 запросить цену →	KEY-M-DUPLEX ; ML-2060,ACRYL,NATURAL JC64-00044A 1 O
1-11	K0045 запросить цену →	KEY-M-ON LINE ; ML-2060,ACRYL,NATURAL JC64-00046A 1 O
1-12	Z2213 запросить цену →	COVER-M-OPEN ; ML-2060,ABS,V0 JC63-00116A 1 O
1-13	S5090 запросить цену →	PMO-STACKER_RX ; ML-2150,ABS,LIGHTGRAY JC72-00973B 1 O
1-14	H3073 запросить цену →	STOPPER-M-HINGE OPEN ; ML-2060,ABS JC61-00656A 2 O
1-15	K0049 запросить цену →	KEY-M-SAVE MODE ; ML-2060,ACRYL,NATURA JC64-00047A 1 O
1-16	Z2496 запросить цену →	PBASUB-COVER OPEN ; ML-2150,SEC,KOREA JC92-01514A 1 O
1-17	S3037 запросить цену →	CAP-M-SENSOR ; ML-2060,ABS,2.5 JC67-00034A 1 X
1-18	Z2247 запросить цену →	COVER-WINDOW ; ML-2150,PVC FILM,T0.15,78MM JC63-00256A 1 X
2	Z2298 запросить цену →	ELAUNIT-COVER RIGHT; ML-2060,SEC,220V JC96-02697A 1 O
2-1	Z2224 запросить цену →	COVER-M-RIGHT; ML-2060,ABS JC63-00115A 1 O
2-2	B3006 запросить цену →	BUTTON-M-POWER ; ML-2060,ABS,V0 JC64-00043A 1 O
3	Z2421 запросить цену →	MEAUNIT-COVER REAR ; ML-2150,SEC,USA JC97-01743A 1 O
3-1	Z2220 запросить цену →	COVER-M-REAR ; ML-2060,ABS,V0 JC63-00120A 1 O
3-2	Z5062 запросить цену →	PMO-STACKER REAR ; ML-2060,ABS,0810P JC72-00996A 1 O
3-3	F6217 запросить цену →	SPRING-TS ; SWRS 82A,-,PI0.8,D11.5,-,N11.5 6107-001157 2 O
3-4	G2059 запросить цену →	GUIDE-M-DUPLEX ; ML-2060,PC,BLK JC61-00658A 2 O
3-5	K3247 запросить цену →	ICT-BRKTREAR COVER ; ML-7000,SPCC,T1.2,ZN JC70-00007A 1 X
3-6	S4049 запросить цену →	IEX-SHAFTIDLE,F/UP; ML-5000A,SUS304 JC70-20901A 2 O
3-7	K3804 запросить цену →	PEX-ROLLER F/UP(2) ; ML-5000A,TE JC72-20902A 2 O
3-8	D2086 запросить цену →	PMO-DUMMYFRAME FUSER ; ML-2060,PETG/F20% JC72-00999A 1 O
3-9	E1008 запросить цену →	IPR-TENSION PLATE ; ML-2150,SUS304,T0.25 JC70-00465A 1 X
4	Z2196 запросить цену →	COVER-M-LEFT; ML-2060,ABS,V0 JC63-00117A 1 O
5	Z2191 запросить цену →	COVER-M-FRONTINNER ; ML-2060,ABS,VO JC63-00118A 1 O
6	Z2189 запросить цену →	COVER-M-FRAME EXIT; ML-2060,ABS,2.5 JC63-00122A 1 O

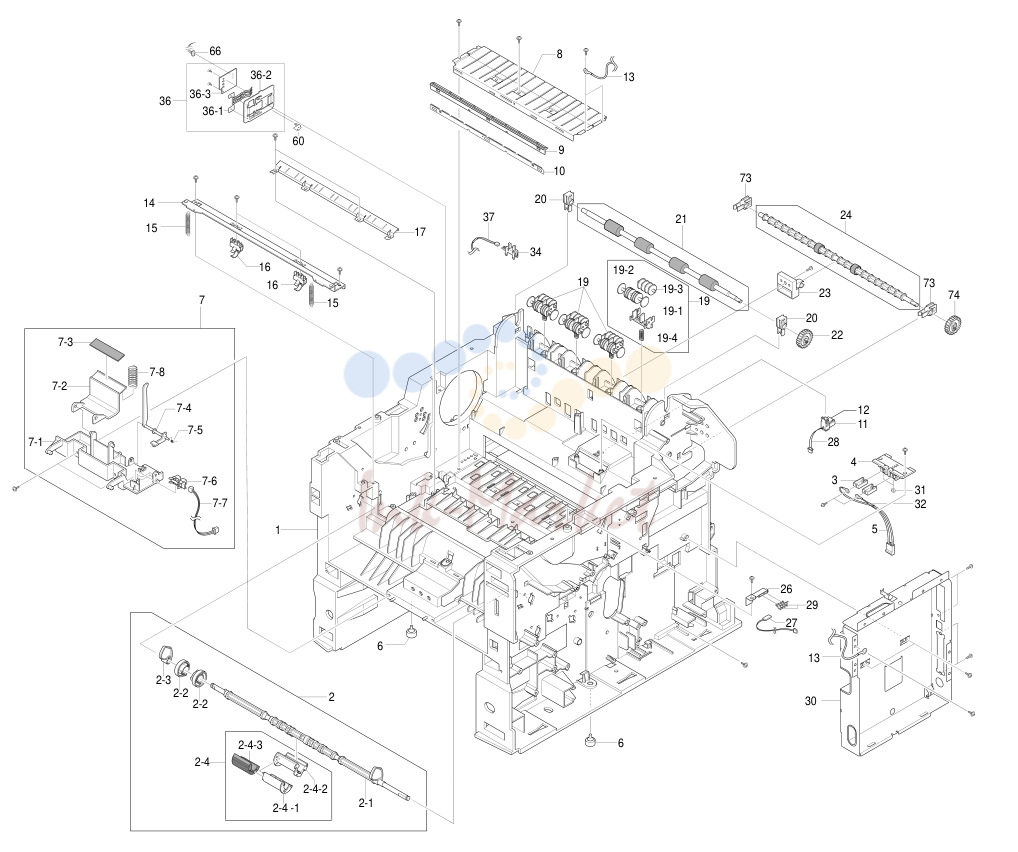

3. Exploded Views & Parts List

№	Артикул	Альт. артикул	Описание
0	B0075 запросить цену →		ELAUNIT-FRAME BASE ; ML-2550,SEC,110V JC96-02627F 1 O 110V
1	B0080 запросить цену →		FRAME-M-BASE ; ML-2060,ABS,BLK JC61-00677A 1 O
2	P2052 запросить цену →		ELAUNIT-PICKUPMP; ML-2060,SEC,220V JC96-02681A 1 O
2-1	P2153 запросить цену →		SHAFT-M-PICK UPMP; ML-2060,PC JC66-00453A 1 O
2-2	P2131 запросить цену →		PMO-IDLE PICK UPMP; ML-2060,POM,WHITE JC72-01003A 2 O
2-3	P2041 запросить цену →		CAM-M-PICK UPMP; ML-2060,POM,NTR JC66-00452A 1 O
2-4	K3174 запросить цену →		ELAUNIT-ROLLER P/UPMP; ML-2060,SEC,220V JC96-02686A 1 O
3	K3422 запросить цену →		IPR-TERMINALFU ; ML-165,C5210P,T0.3 JC70-10961A 2 O
4	H6086 запросить цену →		PMO-HOUSING TERMINAL; ML-165,ABS GF20%,BL JC72-41010A 1 O
5	H1085 запросить цену →		CBF HARNESS-FUSER ; ML-2150,CBF,UL3122,2P JC39-00279A 1 O
6	F1017 запросить цену →		COM,FOOT-RUBBER ; CR70,BLK JC61-40001A 2 O
7	P0006 запросить цену →		ELAHOU BASE-HOLDER PAD ; ML-2060,SEC,110V JC96-02675A 1 O
7-1	P0008 запросить цену →		FRAME-M-HOLDER PAD ; ML-2060,ABS,-,HB,BLAC JC61-00683A 1 O
7-2	H4029 запросить цену →		HOLDER-M-PAD ; ML-2060,ABS,BLK JC61-00684A 1 O
7-3	P0034 запросить цену →		RPR-FRICTION PAD MP; ML-2060,NBB,5410T1 JC73-00132A 1 O
7-4	K3818 запросить цену →		PMO-ACTUATOR MP; ML-2060,PC,BLK JC72-01002A 1 O
7-5	Z4247 запросить цену →		SPRING ETC-REMAIN ; ML-9400W,SUS304WPB,0.4 JC61-00414A 1 O
7-6	K2483 запросить цену →		PHOTO-INTERRUPTER ; TR,-,200mW,DIP-4,ST 0604-001095 1 O
7-7	H1168 запросить цену →		CBF HARNESS-MPEMPTY; ML-2150,CBF,UL1061 JC39-00256A 1 O
7-8	Z4226 запросить цену →		SPRING ETC-PAD ; ML-9400W,SUS304WPB,7.55 JC61-00387A 1 O
8	G2083 запросить цену →		GUIDE-P_TRANSFER ; ML-2060,SECC,0.6 JC61-00678A 1 O
9	K3376 запросить цену →		PMO-HOLDER PLATE SAW ; ML-6060A,-,PC,WHT JC72-40247B 1 X
10	K3377 запросить цену →		IPR-PLATE SAW 2150 ; ML-2150,SUS304CSP JC70-10232C 1 X
11	Z0013 запросить цену →		PMO-CAPCONNECTOR L; ML-6060A,PC,VO JC72-00463A 1 O
12	Z0014 запросить цену →		PMO-CAPCONNECTOR U ; ML-6060A,PC,VO JC72-00465A 1 O
13	L5014 запросить цену →		CBF HARNESS-OPE ; SF3000,CBF,UL1007,100 JB39-40532A 1 O
14	G2082 запросить цену →		GUIDE-P_REGI UPPER ; ML-2060,SECC,1.2 JC61-00675A 1 O
15	L4002 запросить цену →		SPRING LEVER ; ML-165,SUS304 WPB,PIO.5,D4 JC61-70918A 2 O
16	H4023 запросить цену →		HOLDER-M-BUSHING TX ; ML-2060,POM,BL JC61-00671A 2 O
17	G2091 запросить цену →		GUIDE-PLATE PAPER ; ML-2060,SECC,T0.6 JC61-00691A 1 O
19	E4060 запросить цену →		MEARACK-EXITROLLER ; ML-1605,SUMSUNG,KOR JC97-01034A 4 O
19-1	E4126 запросить цену →		PMO-HOLDER EXITROLL; ML-165,PC,BLK,HB JC72-41006A 1 O
19-2	K4063 запросить цену →		PMO-ROLLER FD F ; ML-165,POM,BLK,HB JC72-41007A 1 O
19-3	K4064 запросить цену →		PMO-ROLLER FD R ; ML-165,POM,BLK,HB JC72-41008A 1 O
19-4	E7004 запросить цену →		SPRING-EXITROLLFD ; ML-165,SUS304 WPB,PI JC61-70911A 1 O
20	H4009 запросить цену →		HOLDER-BEARING EXIT/DOWN ; SCX-4216F JC61-00829A 2 O
21	E4159 запросить цену →		ROLLER-EXIT_F/DOWN ; ML-2150,EPDM JC66-00668A 1 O
22	E4041 запросить цену →		GEAR-EXIT; ML-80,POM,BLK JC66-40209A 1 O
24	E4156 запросить цену →		RMO-RUBBER EXIT_DUP; ML-2150,EPDM JC73-40915B 1 O
25	K3425 запросить цену →		IPR-TERMINALTR HAWK ; ML-6060A,SUS301,T0 JC70-00132A 1 X
26	C1015 запросить цену →		CAP-M-WIRE PTLLOWER ; ML-2060,POM JC67-00036A 1 O
27	M0411 запросить цену →	PBASUB-PTL2	; ML-2150,SEC,KOREA,PTL2 JC92-01516A 1 O
28	H1267 запросить цену →		CBF HARNESS-THRMISTOR ; ML-2150,CBF,UL106 JC39-00255A 1 O
29	K4276 запросить цену →		TERMINAL-P_PTL ; SUS,T0.2 JC65-00001A 2 O
30	Z1040 запросить цену →		SHIELD-P_CONTROLLER ; ML-2060,SECC,0.8 JC63-00124A 1 O
31	N1000 запросить цену →		NUT-HEX ; 2C,M3,ZPC(YEL),SM20C 6021-000222 2 X
32	K2756 запросить цену →		CABLE_TIE ; DA-80,NONE,T1,W2.5,L80,NTR,NYL 6501-000004 1 X
34	K2483 запросить цену →		PHOTO-INTERRUPTER ; TR,-,200mW,DIP-4,ST 0604-001095 1 O
36	S3002 запросить цену →		ELAHOU-CSTSENSOR HAWK16 ; ML-7250,XEROX JC96-02127A 1 O
36-1	S3058 запросить цену →		IPR-PLATE SENSOR ; ML-7250,SUS301,-,0.2T JC70-00192A 1 O
36-2	S3055 запросить цену →		BRACKET-SENSOR ; ML-7250,SECC,1.0T JC70-00195A 1 O
36-3	M0301 запросить цену →		PBASUB-CASSETTE ; ML-1650,KOREA/EXPORT JC92-01336A 1 X
37	H1013 запросить цену →		CBF-HARNESS ; ML-80,JUMPER,AWG22,52mm,SILV JC39-40511A 1 X
38	K3638 запросить цену →		MEAUNIT-TERMINAL:TR ; ML-5000A,SAMSUNG,KO JC97-01401A 3 O
39	S4068 запросить цену →		PMO-BEARING SHAFT; ML-2150,POM,BLK,-,DE89 JC72-41191B 5 O
40	F4068 запросить цену →	ELAUNIT-FUSER_25	; ML-2550,XEROX,USA,110V JC96-02693C 1 O 110V
41	M0442 запросить цену →		PBAMAIN-ZENER ; ML-2150,SEC,KOREA,ZENER B JC92-01488A 1 X
42	Z0012 запросить цену →		PBASUB-CONNECTOR B'D ; ML-2550,SEC,KOREA JC92-01530A 1 O
43	O0020 запросить цену →		IPR-P_GROUND OPC;ML-2060,SUS,0.2 JC70-00332A 1 O
44	M0326 запросить цену →		PBASUB-EMPTYSENSOR ; ML-2150,SEC,KOREA JC92-01511A 1 O
45	F6097 запросить цену →		IPR-P_GND SOLENOIDE FEED ; ML-2060,SUS JC70-00336A 1 O
46	S1052 запросить цену →		IPR-P_GROUND SCF MAIN ; ML-2060,SUS,0.2 JC70-00334A 1 O
47	K3366 запросить цену →		IPR-P_GROUND REGI ROLLER ; ML-2060,SUS JC70-00333A 1 O
48	K3053 запросить цену →		ELAHOU-VARISTOR ; ML-6060,NEC/SEC,110/220 JC96-01772A 1 O
49	M2124 запросить цену →		IPR-P_GROUND MOTOR MAIN2 ; ML-2060,SUS JC70-00330A 1 O
50	G2130 запросить цену →		IPR-P_GROUND GUIDE TR ; ML-2060,SUS,0.2 JC70-00328A 2 O
51	H1104 запросить цену →		CBF HARNESS-INLET; ML-2150,CBF,UL1617 JC39-00246A 1 O
52	G2096 запросить цену →		HINGE-M-FRONTGUIDE, DUP; ML-2060,POM, HB JC61-00666A 1 O
53	L7015 запросить цену →		FRAME-M-LSU LOWER ; ML-2060,ABS,BLK JC61-00676A 1 O
56	Z4188 запросить цену →		SPRING-GUIDE DEVE ; ML-5000A,SUS304 WPB,PI JC61-70932A 2 O
57	T2158 запросить цену →		PMO-GUIDE DEVE L; ML-6060A,ABS,BLACK,V0 JC72-00317A 1 O
58	T2159 запросить цену →		PMO-GUIDE DEVE R ; ML-6060A,ABS,BLACK,V0 JC72-00318A 1 O
59	K4277 запросить цену →		TERMINAL-P_TR CARDINAL; SUS,T0.2 JC65-00005A 1 O
60	K3319 запросить цену →		IPR-GND-P-PAPER_SIZE ; ML-2550,SUS,0.2 JC70-00467A 1 O
61	P5064 запросить цену →		IPR-P_GROUND PLATE PAPER ; ML-2060,SUS JC70-00339A 1 O
62	M0330 запросить цену →		PBASUB-EXITSENSOR ; ML-2150,SEC,KOREA,EX JC92-01512A 1 O
63	K4272 запросить цену →		TERMINAL-P_HV CARDINAL; SUS,T0.2 JC65-00006A 3 O
64	H1098 запросить цену →		CBF HARNESS-HVPS ; ML-2150,CBF,UL1007,4PI JC39-00247A 1 O
65	Z0004 запросить цену →		CBF HARNESS-CONNECTOR ; ML-2150,CBF,UL106 JC39-00259A 1 O
66	H1242 запросить цену →		CBF HARNESS-SENSOR ; ML-2150,CBF,UL1061,4 JC39-00261A 1 O
67	P2051 запросить цену →		ELAUNIT-PICK UP; ML-2060,SEC,220V JC96-02683A 1 O
67-1	P2054 запросить цену →		FRAME-M-PICKUP; ML-2060,PC,BLACK JC61-00641A 1 O
67-2	P2068 запросить цену →		HOUSING-M-PICKUP; ML-2060,ABS,BLK JC61-00636A 1 O
67-3	P2148 запросить цену →		RUBBER-PICK UP; ML-2060,PNR,30,GRAY JC73-00127A 2 O
67-4	E5025 запросить цену →		SPRING-EXTENSION ; ML-5000A,SUS304WPB,PI0 JC61-70950A 1 O
67-5	F6161 запросить цену →		PMO-BUSHING FEED ; ML-1710,DELRIN8903,WHIT JC72-00382B 2 O
67-6	F6089 запросить цену →		HOUSING-M-FEED ; ML-2060,ABS,BLK,V0 JC61-00637A 1 O
67-7	F6207 запросить цену →		RUBBER-FEED ; ML-2060,PNR,30,GRAY,SE JC73-00128A 1 X
67-8	P2038 запросить цену →		BEARING-PICK UP; ML-80,POM JC66-10202A 3 O
67-9	Z4203 запросить цену →		SPRING-KNOCK UPMP; ML-165,SUS304 WPB,PI0 JC61-70913A 2 O
67-10	F6208 запросить цену →		SHAFT-FEED, DUP; ML-2060,SUM24L,61,4.0 JC66-00445A 1 X
67-11	S4068 запросить цену →		PMO-BEARING SHAFT; ML-2150,POM,BLK,DE89 JC72-41191B 1 O
67-12	P2153 запросить цену →		SHAFT-M-PICK UPMP; ML-2060,PC JC66-00453A 1 O
67-14	P2161 запросить цену →		SHEET-COVER PICKUP; ML-2550,PVC,T0.2 JC63-00293A 2 O
68	K3172 запросить цену →		ELAUNIT-RETARD ; ML-2060,SEC,220V JC96-02682A 1 O
68-1	F2120 запросить цену →		FRAME-M-RETARD ; ML-2060,PC,BLACK JC61-00640A 1 O
68-2	H6035 запросить цену →		HOUSING-M-RETARD ; ML-2060,ABS,BLK JC61-00635A 1 O
68-3	K2883 запросить цену →		BUSH-M-RETARD ; ML-2060,POM(M90-44) JC61-00652A 2 O
68-4	Z4226 запросить цену →		SPRING ETC-PAD ; ML-9400W,SUS304WPB,7.55 JC61-00387A 2 O
68-5	H4033 запросить цену →		HOLDER-M-RETARD ; ML-2060,ABS,BLK,V0 JC61-00638A 1 O
68-7	K2701 запросить цену →		SPRING-TS ; SUS304,PI0.45,D3.85,L20,W1 6107-001159 1 O
68-8	K4020 запросить цену →		PMO-HUB IN RETARD ; ML-2060,POM,BLK,M90 JC72-00994A 1 O
68-9	K4021 запросить цену →		PMO-HUB OUTRETARD ; ML-2060,POM,BLK,M90 JC72-00993A 1 O
68-10	K4024 запросить цену →		RUBBER-RETARD ; ML-2060,PNR,30,GRAY JC73-00129A 1 X
68-11	S4130 запросить цену →		SHAFT-RETARD ; ML-2060,SUM 24L,60 JC66-00590A 1 O
68-12	S4107 запросить цену →		SHAFT-HUB IN ; ML-2060,SUM 24L,10,2 JC66-00591A 1 O
68-13	B5010 запросить цену →		MEC- BRUSH ANTISTATIC ; ML-6060A,SEC,NTR JC75-00095A 1 O
69	S4116 запросить цену →		SHAFT-M-COUPLING RETARD ; ML-2060,PC+GF20% JC66-00439A 1 O
70	S4120 запросить цену →		SHAFT-M-GEAR RETARD ; ML-2060,PC+GF20% JC66-00438A 1 O
71	G2048 запросить цену →		GUIDE-M_FRONT; ML-2150,PET+GF30%+MD JC61-00801A 1 O
72	F2122 запросить цену →		FRAME-P-FUSER ; ML-2060,SECC T1.2 JC61-00621A 1 X
73	T2017 запросить цену →		BUSH-M-EXIT; ML-2550,POM,7,7,WHITE JC61-00845A 2 X

4. Exploded Views & Parts List

№	Артикул	Альт. артикул	Описание
0	F4068 запросить цену →	ELAUNIT-FUSER_25	; ML-2550,XEROX,USA,110V JC96-02693C 1 O 110V
1	W3182 запросить цену →		ELAUNIT-UPPER FUSER ; ML-2150,SEC,USA JC96-02694A 1 X
1-1	F4127 запросить цену →		THERMISTOR-NTC ; 7KOHM,-,3370K,0.3MW/C 1404-001305 1 O
1-2	S2003 запросить цену →		SCREW-ASSYMACH ; WSP,PH,+,M3,10,ZPC(YEL) 6006-001193 2 X
1-3	N1000 запросить цену →		NUT-HEX ; 2C,M3,ZPC(YEL),SM20C 6021-000222 2 O
1-5	Z4107 запросить цену →		SPRING-TS ; SUS304,-,PI0.6,D3.6,L22,-,W20 6107-001156 2 O
1-8	Z4254 запросить цену →		SPRING-SAPERATION ; ML-165,SUS304 WPB,PI0 JC61-70909A 5 O
1-9	Z2194 запросить цену →		COVER-M-FUSER ; ML-2060,PET+GF30%+MD JC63-00110A 1 O
1-10	S4049 запросить цену →		IEX-SHAFTIDLE,F/UP; ML-5000A,SUS304,PI1 JC70-20901A 2 O
1-11	E0001 запросить цену →		ELECTRODE-P-FU_M ; ML-2060,T0.6,6,L72,C521 JC71-00039A 1 O
1-12	E0002 запросить цену →		ELECTRODE-P-FU_R ; ML-2060,T0.6,6,L72,C521 JC71-00040A 1 O
1-13	E0000 запросить цену →		ELECTRODE-P_FU_L; ML-2060,T0.6,6,L90,C521 JC71-00041A 1 O
1-14	K3804 запросить цену →		PEX-ROLLER F/UP(2) ; ML-5000A,TE JC72-20902A 2 O
1-15	K4068 запросить цену →		PMO-ROLLER UPPER DP; ML-165,POM,WHT,HB JC72-40981A 2 O
1-16	C7003 запросить цену →		PMO-GUIDE CLAW ; ML-165,PEEK,BLK JC72-41012A 5 O
1-17	B5010 запросить цену →		MEC- BRUSH ANTISTATIC ; ML-6060A,SEC,NTR JC75-00095A 1 O
1-18	H4027 запросить цену →		HOLDER-M-IDLE ROLLER;ML-2150,PC,BL JC61-00785A 2 O
1-19	C1015 запросить цену →		CAP-M-FUSER_L; ML-2550,OFL4036,T1.5,B JC67-00056A 1 X
1-20	C1016 запросить цену →		CAP-M-FUSER_R ; ML-2550,OFL4036,T1.5 JC67-00057A 1 X
2	F4020 запросить цену →		MEAUNIT-LOWER FUSER ; ML-2150,SEC,USA JC97-01718A 1 X
2-2	Z4230 запросить цену →		SPRING-PR(7300) ; ML-7300,PIANO WIRE,1.0,6 JC61-00056A 2 O
2-3	K2881 запросить цену →		BUSH-M-HR_R ; ML-2060,PPS,BLK JC61-00615A 1 O
2-4	F4084 запросить цену →		GEAR-FUSER 7300 ; ML-7300,PPS, OFL4036,1,3 JC66-40913B 1 O
2-5	F2122 запросить цену →		FRAME-P-FUSER ; ML-2060,SECC T1.2 JC61-00621A 1 O
2-6	H2010 запросить цену →		ROLLER-HEAT; ML-2150,ALPIPE T1.8MM,26MM JC66-00597A 1 O
2-7	P6014 запросить цену →		ROLLER-PRESSURE ; ML-2150,HTV SP JC66-00599A 1 O
2-8	P6004 запросить цену →		BEARING-PRESSURE/R ; ML-165,PPS,5,4.8 JC66-10901A 2 O
2-9	B1019 запросить цену →		BEARING-H/R L; ML-165,PPS(RBA313),ID26.2 JC66-10902A 1 O
2-10	K2680 запросить цену →		SPACER-DEV ; ID6.0,OD19.6,T0.2,NTR,TEFLON JC60-40902A 2 X
3	K3570 запросить цену →		MEAUNIT-GUIDE REAR ; ML-2150,SEC,USA JC97-01719A 1 X
3-1	G2074 запросить цену →		GUIDE-M-REAR ; ML-2060,PET+GF30%+MD JC61-00620A 1 O
3-2	Z4132 запросить цену →		SPRING-ACTUATOR ; ML-165,SWPB,P0.15,D7,L1 JC61-70903A 1 O
3-3	S4119 запросить цену →		SHAFT-M-EXIT_F/UP; ML-2060,PC JC66-00402A 1 O
3-4	E4041 запросить цену →		GEAR-EXIT; ML-80,POM,BLK JC66-40209A 1 O
3-5	L0213 запросить цену →		LABEL(R)-CAU_HOT_FU ; ML-5000A/XRX,PVC,40X JC68-30928B 1 X
3-6	B6027 запросить цену →		PMO-BUSHING TX ; ML-6060A,POM,BLK JC72-00382A 3 X
3-7	E4093 запросить цену →		PMO-ACTUATOR EXIT; ML-2060,PC,BLK JC72-00988A 1 O
3-8	E4158 запросить цену →		RMO-RUBBER EXIT_F/UP; ML-2150,EPDM JC73-40909B 2 X
4	K3531 запросить цену →		MEAUNIT-BRK GEAR FU ; ML-2150,SEC,USA JC97-01720A 1 X
4-2	B4024 запросить цену →		BRACKET-P-FUSER ; ML-2060,SECC,T1.2 JC61-00617A 1 O
4-3	G0268 запросить цену →		GEAR-IDLE 33 ; ML-2060,M90-44,1.0,33,8,NTR JC66-00425A 1 O
4-4	G0269 запросить цену →		GEAR-IDLE 23 ; ML-2060,PPS,1.0,23,8,NTR,25 JC66-00426A 1 O
5	K2297 запросить цену →		LAMP-HALOGEN ; 115V,900W,10X284MM 4713-001186 1 O 110V
6	S2003 запросить цену →		SCREW-ASSYMACH ; WSP,PH,+,M3,10,ZPC(YEL) 6006-001193 2 X
8	N1000 запросить цену →		NUT-HEX ; 2C,M3,ZPC(YEL),SM20C 6021-000222 2 X
9	L0245 запросить цену →		LABEL(R)-HV FUSER ; ML-6060,PVC,-,110V JC68-00408A 1 X 110V
10	L0246 запросить цену →		LABEL(R)-FUSER TOUCH ; ML-2550,XEROX,PVC10 JC68-01139A 2 X

5. Exploded Views & Parts List

№	Артикул	Альт. артикул	Описание
4			3 Harness-Main Motor
0	M2098 запросить цену →		ELAUNIT-MOTOR MAIN CAR 25 ; ML-2550,XEROX JC96-02725B 1 O
1	M2140 запросить цену →		MOTOR DC-BLDC CARDINAL; 50M8432030,1.7A JC31-00024A 1 O
2	B4029 запросить цену →		BRACKET-P-MAIN ; ML-2060,SECC,1.6,163,123 JC61-00622A 1 O
3	P2057 запросить цену →		GEAR-RDCN PICK_UP; ML-2060,M90-44,0.8,63 JC66-00411A 1 O
4	P2056 запросить цену →		GEAR-PICK_UPDRV ; ML-2060,SW-01,0.8,59,10 JC66-00412A 1 O
5	G0400 запросить цену →		GEAR-RDCN RETARD ; ML-2060,SW-01,0.8,27/19 JC66-00410A 1 O
6	F6085 запросить цену →		GEAR-RDCN FEED ; ML-2060,SW-01,0.8,33/23,1 JC66-00409A 1 O
7	G0339 запросить цену →		GEAR-MPDRV ; ML-2060,M90-44,0.8,45,7.5,NT JC66-00413A 1 O
8	G0413 запросить цену →		GEAR-REGI IDLE ; ML-2060,M90-44,0.8,29,15E JC66-00408A 1 O
9	G0399 запросить цену →		GEAR-RDCN REGI ; ML-2060,SW-01,0.5/0.8,59 JC66-00407A 1 O
10	G0346 запросить цену →		GEAR-OPC DRV INNER ; ML-2150,M90-44,0.5,53 JC66-00644A 1 O
11	W0002 запросить цену →		WASHER-PLAIN ; NYLON,CUTTING,ID5,OD9,T0.5 6031-001255 2 O
12	O0012 запросить цену →		GEAR-RDCN OPC ; ML-2060,M90-44,0.5,61/26,1 JC66-00405A 1 O
13	D3019 запросить цену →		GEAR-DUPLEX IDLE ; ML-2060,M90-44,1.0,23,3 JC66-00415A 1 O
14	D3022 запросить цену →		GEAR-RDCN DUPLEX ; ML-2060,SW-01,0.8/1.0,1 JC66-00414A 1 O
15	F1017 запросить цену →		COM,FOOT-RUBBER ; CR70,BLK JC61-40001A 1 O
16	G0348 запросить цену →		GEAR-OPC DRV OUTER ; ML-2150,M90-44,0.8,31 JC66-00645A 1 O
17	L0028 запросить цену →		LABEL(P)-CAUTION MOTOR ; SF-5100,PVC,12*29 JC68-00261A 1 X
0	M2097 запросить цену →		ELAUNIT-MOTOR EXITCARDINAL2 ; ML-2550,XE JC96-02857A 1 O
1	M2153 запросить цену →		MOTOR STEP-CARDINAL2;M49SP-2NK,ML-2550 JC31-00028C 1 O
2	K4023 запросить цену →		PMO-IMPELLER_DRV ; ML-6200,-,PC,BLK,V0 JC72-00825A 1 X
3	B4022 запросить цену →		BRACKET-P-EXIT; ML-2060,SECC,1.2,77,85 JC61-00623A 1 O
4	G0198 запросить цену →		GEAR-DP,IDLE ; ML-165,POM(NW-02),WHT,M1,Z2 JC66-40911A 2 O
5	E4047 запросить цену →		GEAR-RDCN EXIT; ML-2060,M90-44,0.5/1.0,53 JC66-00419A 1 O
7	F4087 запросить цену →		GEAR-FUSER IDLE ; ML-2060,SW-01,1.0,29,8,N JC66-00418A 1 O
8	E4045 запросить цену →		GEAR-EXIT/U,ID ; ML-1605,POM,BLK JC66-40211B 1 O
10	F4098 запросить цену →		GEAR-RDCN FUSER IN ; ML-2060,M90-44,0.5,79 JC66-00416A 1 O
11	C9033 запросить цену →		GEAR-HUB CLUTCH ; SCX-5100,POM,M0.8,Z13 JC66-00340A 1 O
12	F4099 запросить цену →		GEAR-RDCN FUSER OUT; ML-2060,M90-44,1.0,2 JC66-00417A 1 O
0	K3171 запросить цену →		ELAUNIT-REGI ; ML-2060A,SEC,220V JC96-02626A 1 O
1	G2080 запросить цену →		GUIDE-P_REGI LOWER ; ML-2060,SECC,1.2 JC61-00674A 1 O
2	K4228 запросить цену →		ROLLER-REGI LOWER L; ML-2060,CR,13.6,BL JC66-00450A 1 X
3	S4129 запросить цену →		SHAFT-REGI UPPER ; ML-2060,SUM,6 JC66-00446A 1 X
4	K4220 запросить цену →		ROLLER-M_REGI IDLE S25 ; ML-2150,POM,11.9 JC66-00648A 2 O
5	K4221 запросить цену →		ROLLER-M_REGI IDLE L25 ; ML-2150,POM,12.1 JC66-00647A 2 O
6	Z4109 запросить цену →		SPRING-TS ; SUS304,-,PI0.45,D5.45,L19.8 6107-001160 1 O
7	S6005 запросить цену →		PMO-ACTUATOR REGISHUTTER ; ML-2060,PETG/F JC72-00998A 1 O
8	G2081 запросить цену →		GUIDE-P_REGI PLATE ; ML-2060,SECC,1.2 JC61-00670A 1 O
9	H4035 запросить цену →		HOLDER-M-SENSOR ; ML-2060,HIPS,BLK JC61-00672A 1 O
10	K2483 запросить цену →		PHOTO-INTERRUPTER ; TR,90%,150mW,DIP-4,BK 0604-001095 1 O
11	K2884 запросить цену →		BUSH-M-ROLLER REGI L; ML-2060,POM(M90-44) JC61-00668A 2 O
13	K2885 запросить цену →		BUSH-M-ROLLER REGI U ; ML-2060,POM(M90-44) JC61-00669A 2 O
14	Z4110 запросить цену →		SPRING-ES ; SWP-WPB,-,PI0.55,-,L25,N29 6107-001155 2 O
15	H1168 запросить цену →		CBF HARNESS-MPEMPTY; ML-2150,CBF,UL1061 JC39-00256A 1 O
16	W0002 запросить цену →		WASHER-PLAIN ; NYLON,CUTTING,ID5,OD9,T0.5 6031-001255 1 O
17	C1016 запросить цену →		CAP-M-WIRE PTLUPPER ; ML-2060,POM,B JC67-00035A 1 O
18	A0003 запросить цену →		CAP-M_BUSHING ACTUATOR ; ML-2060,POM JC67-00047A 2 O
19	C1017 запросить цену →		CAP-P_BUSHING REGI LOWER;ML-2060,SUS,T0 JC67-00038A 2 O
20	M0248 запросить цену →	PBAMAIN-PTL1	; ML-2150,SEC,KOREA,PTL1 B'D JC92-01475A 1 X
21	B5010 запросить цену →		MEC- BRUSH ANTISTATIC ; ML-6060A,SEC,NTR JC75-00095A 1 O

6. Exploded Views & Parts List

№	Артикул	Альт. артикул	Описание
0	S7016 запросить цену →		ELAHOU-SMPS_HVPS_V1(110V) ; ML-2550,SEC JC96-02779B 1 O 110V
1	S7050 запросить цену →	SMPS-V1_HVPS	; ML-2150,CARDINAL-V1,AC/DC JC44-00052A 1 O 110V
2	D3026 запросить цену →		MEAUNIT-DUPLEX ; ML-2550,XEROX,USA,DUPLEX JC97-01714B 1 O
2-1	G2066 запросить цену →		GUIDE-M-LEFT, DUP; ML-2060,HIPS, HB,2.0,4 JC61-00664A 1 O
2-2	G2084 запросить цену →		GUIDE-P-BOTTOM, DUP; ML-2060,SECC,0.8,248 JC61-00661A 1 O
2-3	F6137 запросить цену →		MEAUNIT-ROLLER FEED, DUP; ML-2150,SEC JC97-01713A 1 X
2-4	G0456 запросить цену →		ICT-STUD DRV GEAR, DUP; ML-2060,SWCH10181 JC70-00327A 1 O
2-5	G0198 запросить цену →		GEAR-DP,IDLE ; ML-165,POM(NW-02),WHT,M1,Z2 JC66-40911A 1 O
2-6	S4108 запросить цену →		SHAFT-IDLE ROLL, DUP; ML-2060,SUM24L,24,2 JC66-00444A 1 O
2-7	K4223 запросить цену →		ROLLER-M-IDLE, DUP; ML-2060,POM, SW01,8.0 JC66-00442A 1 O
2-8	K2702 запросить цену →		SPRING-TS ; SUS304-WPB,-,PI0.4,D6.7 6107-001158 1 O
2-9	Z4110 запросить цену →		SPRING-EMPTY; ML-6000,SUS304-WPB,PI0.25 JC61-70965A 1 O
2-10	E6155 запросить цену →		PMO-ACTUATOR FEED, DUP; ML-2060,POM,BLK JC72-00997A 1 O
2-11	W0003 запросить цену →		PCT-SILPWASHER ; SRP-350,PET,T0.5 JK72-00058A 1 X
2-12	G2098 запросить цену →		ICT-STUD PAPER GUIDE, DP; ML-2150,SUS 303 JC70-00457A 2 O
2-13	G2075 запросить цену →		GUIDE-M-RIGHT, DUP; ML-2060,ABS, V0,2.0,5 JC61-00662A 1 O
2-14	F6042 запросить цену →		BUSH-M-FEED, DUP; ML-2060,POM, SW01,4.1,7 JC61-00665A 2 O
2-15	K3929 запросить цену →		GUIDE-P_SKEW, DUP; ML-2150,SUS304,0.15,13 JC61-00787A 1 X
2-16	S5071 запросить цену →		SHEET-GUIDE BOTTOM ; ML-2550,WEBSULER,T5 JC63-00297A 1 O

7. Exploded Views & Parts List

№	Артикул	Описание
0	K3096 запросить цену →	ELAUNIT-CASSETTE(550) ; ML-2150,SEC,110 JC96-02845A 1 O
1	F2112 запросить цену →	FRAME-M-CASSETTE ; ML-2060,HIPS,HB,BLACK JC61-00642A 1 O
2	G2062 запросить цену →	GUIDE-M-HANDLE ; ML-2060,ABS,V0,IVOR JC61-00655A 1 O
3	L0209 запросить цену →	LABEL(R)-CASSETTE ; ML-2060,SAMSUNG,TETRON JC68-01031A 1 X
4	G2064 запросить цену →	GUIDE-M-INNER CST; ML-2060,HIPS,HB JC61-00704A 1 O
5	H4028 запросить цену →	HOLDER-M-INDICATOR ; ML-2060,ABS,BLK JC61-00639A 1 O
6	K3263 запросить цену →	INDICATOR-M-EMPTY; ML-2060,HIPS,-,RED,HB JC64-00041A 1 O
7	E5005 запросить цену →	GUIDE-M-EXTENSION CST; ML-2060,HIPS,HB JC61-00644A 1 O
8	G2264 запросить цену →	GUIDE-P-SIDE,L; ML-2060,SECC,T1.2 JC61-00647A 1 X
9	C1014 запросить цену →	CAP-M-GUIDE SIDE,L; ML-2060,ABS,BLK JC67-00037A 1 O
10	F0004 запросить цену →	IPR-P-FINGER LEFT; ML-2060,SPCC,T1.2 JC70-00325A 1 O
11	F0001 запросить цену →	BUSH-M-FINGER,F ; ML-2060,POM(M90-44) JC61-00653A 4 O
12	W0002 запросить цену →	WASHER-PLAIN ; NYLON,CUTTING,ID5,OD9,T0.5 6031-001255 4 O
13	G2265 запросить цену →	GUIDE-P-SIDE,R ; ML-2060,SECC,T1.2 JC61-00649A 1 X
14	G2076 запросить цену →	GUIDE-M-SIDE LOCK ; ML-2060,ABS,HB JC61-00645A 1 O
15	F0005 запросить цену →	IPR-P-FINGER RIGHT; ML-2060,SPCC,T1.2 JC70-00326A 1 O
16	G0369 запросить цену →	GEAR-PINION ; SF4000,POM,WHT,M1,Z16 JG66-40003A 1 O
18	P5146 запросить цену →	PLATE-P-KNOCK_UP; ML-2060,SECC,T1.0,243 JC61-00651A 1 X
19	K4243 запросить цену →	RPR-PAD CST; ML-165,CORK,25.8*24.6,NTR JC73-10910A 2 O
21	G2073 запросить цену →	GUIDE-M-REAR ; ML-2060,HIPS,HB,IVORY JC61-00646A 1 O
22	G2068 запросить цену →	GUIDE-M-LOCK A; ML-2150,ABS,HB,C750 JC61-00267B 1 O
23	K3429 запросить цену →	KNOB-M-REAR ; ML-2060,ABS,IVORY JC64-00042A 1 O
24	Z4247 запросить цену →	SPRING ETC-REMAIN ; ML-9400W,SUS304WPB,0.4 JC61-00414A 1 O
25	G2088 запросить цену →	GUIDE-P-REAR PAPER CST; ML-2060,SUS-301,0 JC61-00751A 1 O
26	G2071 запросить цену →	GUIDE-M-PAPER SIZE ; ML-2060,POM,WHT JC61-00648A 1 O
28	K4264 запросить цену →	STOPPER-GUIDE_SIDE ; ML-2150,CR V0,10.0 JC61-00842A 4 O

8. Exploded Views & Parts List

№	Артикул	Описание
0	L1012 запросить цену →	ELAUNIT-SCF ; ML-2150 JC96-02842B 1 X
1	S1031 запросить цену →	FRAME-M-SCF ; ML-2060, JC61-00643A 1 O
2	P2051 запросить цену →	MEAUNIT-PICK UPASS'Y JC96-02683A 1 O
2-1	P2068 запросить цену →	HOUSING-M-PICKUP; ML- JC61-00636A 1 O
2-2	P2148 запросить цену →	RUBBER-PICK UP; ML-21 JC73-00127A 2 O
3	E5025 запросить цену →	SPRING ETC-EXTENSION JC61-70950A 1 O
4	F6161 запросить цену →	PMO-BUSHING FEED ; ML- JC72-00382B 2 O
5	P2153 запросить цену →	SHAFT-M-PICK UP; ML-2 JC66-00440A 1 O
6	S4068 запросить цену →	PMO-BEARING SHAFT; ML JC72-41191B 4 O
7	F6089 запросить цену →	HOUSING-M-FEED ; ML-21 JC61-00637A 1 O
8	P2038 запросить цену →	BEARING-PICK UP; ML-8 JC66-10202A 2 O
9	G2065 запросить цену →	GUIDE-M-INNER,SCF ; ML JC61-00650A 1 O
10	K3172 запросить цену →	ELAUNIT-RETARD ; ML-2 JC96-02682A 1 O
11	S4116 запросить цену →	SHAFT-M-COUPLING RET JC66-00441A 1 O
12	S4120 запросить цену →	SHAFT-M-GEAR RETARD; JC66-00438A 1 O
13	P2059 запросить цену →	GEAR-SCF PICK_UPCAM JC66-00534A 1 O
14	S8014 запросить цену →	SOLENOID-MP;DLH-34L0 JC33-00013A 1 O
15	F6211 запросить цену →	SHAFT-FEED SCF ; ML-20 JC66-00593A 1 O
16	C9049 запросить цену →	MEP-CLUTCH FEED SCF; JC47-00009B 1 O
17	G0415 запросить цену →	GEAR-REGI Z25 ; ML-215 JC66-00420A 1 O
18	M2101 запросить цену →	ELAUNIT-MOTOR SCF ; M JC96-02858A 1 O
18-1	M2165 запросить цену →	MOTOR STEP-SCF ; -,ML- JC31-00005E 1 O
18-2	S1009 запросить цену →	BRACKET-P-SCF ; ML-206 JC61-00624A 1 O
18-3	G0413 запросить цену →	GEAR-REGI IDLE ; ML-21 JC66-00408A 1 O
18-4	G0400 запросить цену →	GEAR-RDCN RETARD ; ML- JC66-00410A 1 O
18-5	P2060 запросить цену →	GEAR-SCF RDCN PICK_U JC66-00428A 1 O
18-6	F6087 запросить цену →	GEAR-SCF RDCN FEED ; M JC66-00427A 1 O
19	F6094 запросить цену →	IPR-GROUND SPRING_ F JC70-00464A 1 O
20	W3026 запросить цену →	PHOTO-INTERRUPTER ; TR 0604-001095 1 O
21	M0416 запросить цену →	PBASUB-SCF ; ML-2060, JC92-01436A 1 O
22	H1227 запросить цену →	CBF HARNESS-SCF ; ML-2 JC39-00248A 1 O
23	H1230 запросить цену →	CBF HARNESS-SCF EMPT JC39-00250A 1 O
24	S1071 запросить цену →	PMO-ACTUATOR EMPTY,S JC72-00992A 1 O
25	K3332 запросить цену →	IPR-GROUND TOP; ML-60 JC70-11028A 1 O
26	F1013 запросить цену →	FOOT-ML80;ML-80,CR70 JC61-40001A 2 O
27	K2861 запросить цену →	BAR-P_CROSS BOTTOM ; M JC71-00042A 3 O
28	S1011 запросить цену →	COVER-M-LEFTSCF ; ML- JC63-00112A 1 O
29	S1013 запросить цену →	COVER-M-RIGHTSCF ; ML JC63-00113A 1 O
30	D2010 запросить цену →	COVER-M-DUMMYSCF ; ML JC63-00114A 1 O
31	H1231 запросить цену →	CBF HARNESS-SCF GND; JC39-40608A 1 O
32	L5004 запросить цену →	CBF HARNESS-LIU GND; JB39-00103A 1 O
33	H1182 запросить цену →	CBF HARNESS-OPE ; SF30 JB39-40532A 1 O
34	C0029 запросить цену →	BUSH-CABLE ; ML-2150,N JC61-00804A 1 O
35	K2953 запросить цену →	ELAHOU-CSTSENSOR H JC96-02127A 1 O
35-1	S3058 запросить цену →	IPR-PLATE SENSOR ; ML- JC70-00192A 1 O
35-2	S3055 запросить цену →	IPR-BRACKETSENSOR ; M JC70-00195A 1 O
35-3	M0301 запросить цену →	PBASUB-CASSETTE ; ML- JC92-01336A 1 X
36	H1234 запросить цену →	CBF HARNESS-SCF PAPE JC39-00297A 1 O
37	M2053 запросить цену →	CBF HARNESS-MOTOR ; ML JC39-00157A 1 O
38	G2069 запросить цену →	GUIDE-M-PAPER PATH ;M JC61-00803A 1 O

Источник: Инк.Маркет

← Все статьи
