Samsung ML-1865W — каталог запчастей со схемами

Содержание

• 1. Speed 3. Printer Language 5. Interfaces
• 2. golataC
• 3. golataC
• 4. golataC
• 5. golataC
• 6. golataC
• 7. golataC
• 8. golataC
• 9. golataC

1. Speed 3. Printer Language 5. Interfaces

№	Артикул	Альт. артикул	Описание
0	ML-1865W запросить цену →		SET 3 JC95-01214B COVER-FRONT 1 SA
1	JC93-00215E запросить цену →		FRAME MAIN 1 SNA A type 4 JC61-03787A BRACKET-REAR 1 SNA
1	JC93-00215F запросить цену →		FRAME MAIN 1 SNA B type 5 JC95-01211J COVER-TOP 1 SA
2	JC92-02358A запросить цену →		PBA-MAIN 1 SA EXP 6 JC95-01212A COVER-LEFT 1 SA
2	JC92-02358B запросить цену →		PBA-MAIN 1 SA SEE/XEU 7 JC95-01213A COVER-RIGHT 1 SA
2	JC92-02358D запросить цену →		PBA-MAIN 1 SA XEV 8 JC61-03770A BRACKET-MAIN BOARD 1 SNA
2	JC92-02358E запросить цену →		PBA-MAIN 1 SA XAA 9 6003-000282 SCREW-TAPTYPE 2 SA
2	JC92-02358F запросить цену →		PBA-MAIN 1 SA XAZ 10 6003-000269 SCREW-TAPTYPE 12 SA
2	JC92-02358G запросить цену →		PBA-MAIN 1 SA XAX 11 JC92-02364A PBA-WNPC 1 SA
2	JC92-02358H запросить цену →		PBA-MAIN 1 SA ETS 12 JC39-01464A WLAN-HARNESS 1 SA

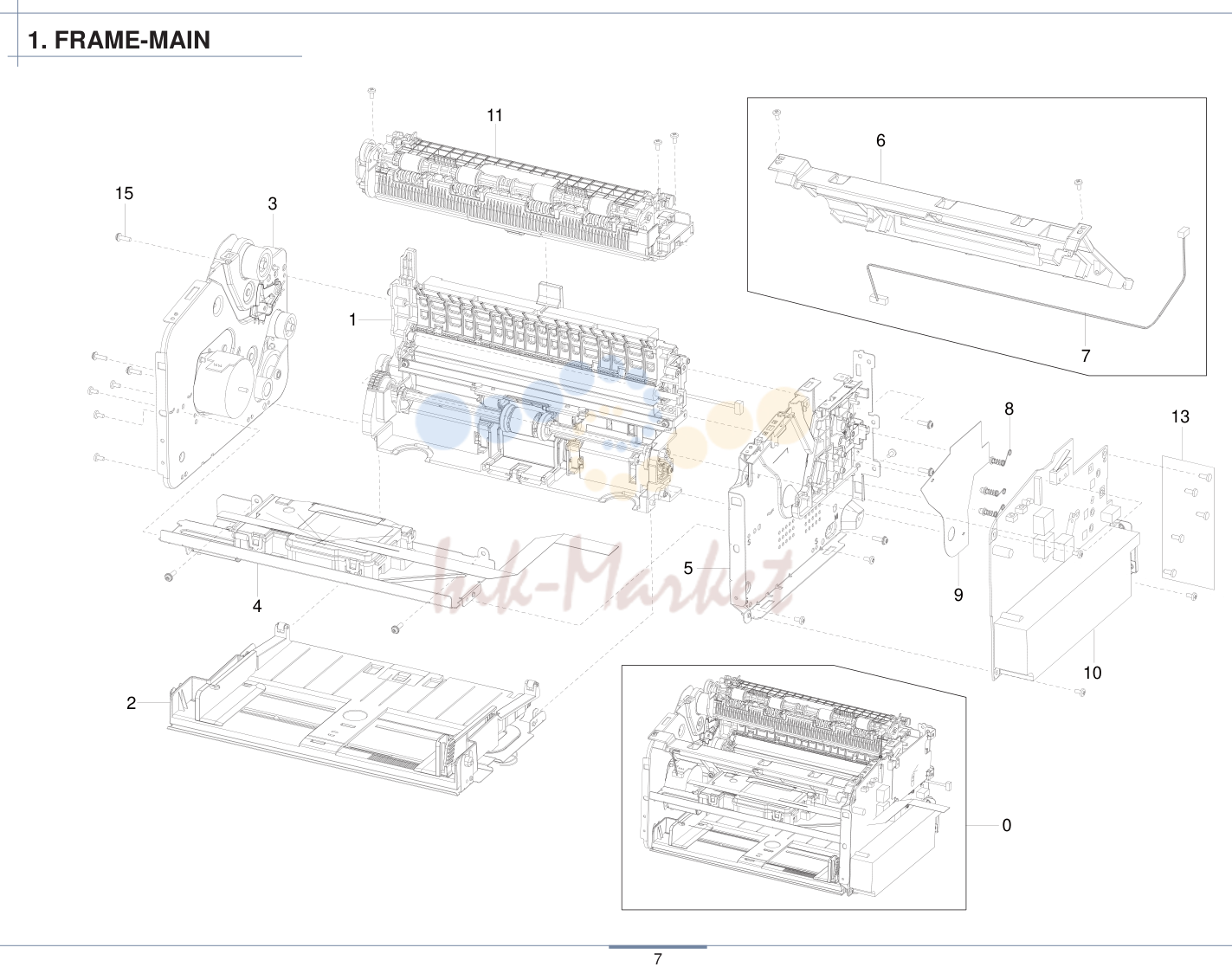

2. golataC

№	Артикул	Альт. артикул	Описание
0	JC93-00215E запросить цену →		FRAME MAIN 1 SNA 110V / A 8 JC93-00217A FRAME-TERMINAL 3 SNA
9	JC63-02758A запросить цену →		SHEET-INSULATOR 1 SA
0	JC93-00215F запросить цену →		FRAME MAIN 1 SNA 220V / B
10	JC44-00200A запросить цену →		SMPS/HVPS-V1 1 SA 110V
10	JC44-00201A запросить цену →		SMPS/HVPS-V2 1 SA 220V
1	JC93-00214A запросить цену →		FRAME-PAPER PATH 1 SA Refer to 1B
2	JC93-00221A запросить цену →		FRAME MAIN-BOTTOM 1 SA Refer to 1E 11 JC91-00991A FUSER 1 SA
3	JC93-00218A запросить цену →		FRAME MAIN-LEFT 1 SA Refer to 1C
4	JC93-00220A запросить цену →		FRAME MAIN-MIDDLE 1 SA Refer to 1D Refer to 1A
5	JC93-00219A запросить цену →		FRAME MAIN-RIGHT 1 SA Refer to 1D 13 6003-000282 SCREW-TAPTYPE 5 SNA
6	JC63-02608A запросить цену →		COVER-LSU 1 SNA 14 6003-000269 SCREW-TAPTYPE 16 SNA
7	JC39-01354A запросить цену →		HARNESS-MOTOR 1 SA 15 6003-000196 SCREW-TAPTYPE 8 SNA

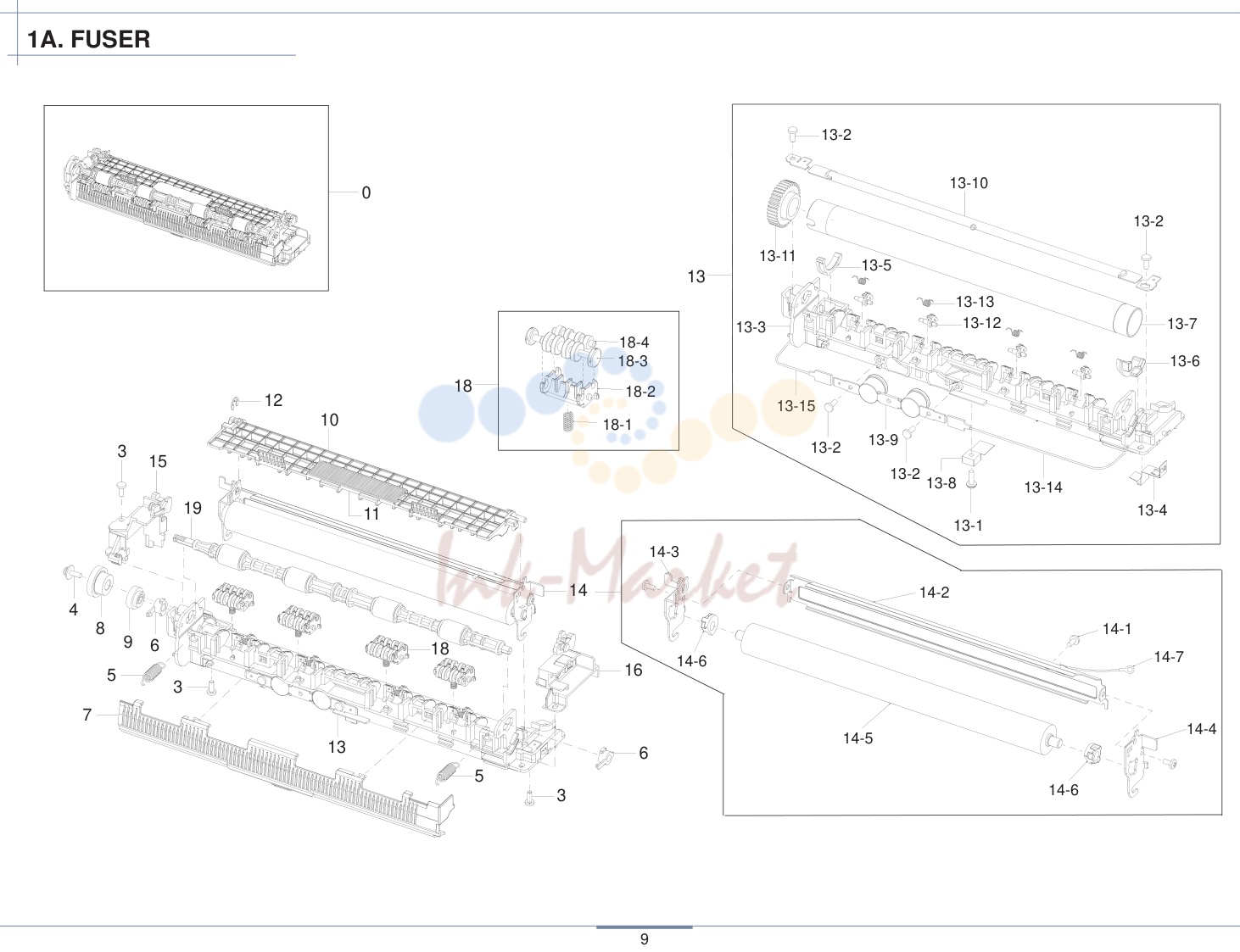

3. golataC

№	Артикул	Альт. артикул	Описание
0	JC91-00991A запросить цену →		FUSER 1 SA 110V / A 13_10 4713-001519 LAMP-HALOGEN 1 SA 110V / A
0	JC91-00991B запросить цену →		FUSER 1 SA 220V / B 13_10 4713-001520 LAMP-HALOGEN 1 SA 220V / B
3	6003-000282 запросить цену →		SCREW-TAPTYPE 3 SNA 13_11 JC66-00564A GEAR-FUSER Z37 1 SA
4	6006-001078 запросить цену →		SCREW-TAPTYPE 1 SNA 13_12 JC61-03970A GUIDE-CLAW 4 SA
5	6107-002664 запросить цену →		SPRING-ES 2 SNA 13-13 6107-002674 SPRING-TS 4 SNA
6	JC61-03782A запросить цену →		BUSH-SHAFT_EXIT 2 SNA 13-14 JC39-01355A HARNESS-FUSER 1 SA
7	JC63-02616A запросить цену →		COVER-EXIT 1 SNA 13-15 JC39-01356A HARNESS-FUSER_JOINT 1 SA
8	JC66-02583A запросить цену →		GEAR-EXIT DRV 1 SA 14 JC91-00984A FUSER-LOWER 1 SNA
9	JC66-02589A запросить цену →		GEAR-EXIT 1 SA 14-1 6003-000269 SCREW-TAPTYPE 3 SNA
10	JC63-02613A запросить цену →		COVER-FUSER_DUMMY 1 SA 14-2 JC61-03779A FRAME-FUSER 1 SNA
11	JC68-01581B запросить цену →		LABEL-CAUTION 1 SNA 14-3 JC61-03783A BRACKET-PR_L 1 SNA
12	6044-000125 запросить цену →		RING-E 1 SNA 14-4 JC61-03784A BRACKET-PR_R 1 SNA
13	JC91-00983A запросить цену →		FUSER-UPPER 1 SA A type 14-5 JC66-02716B ROLLER-PRESSURE 1 SNA
13	JC91-00983B запросить цену →		FUSER-UPPER 1 SA B type 14-6 JC61-03756A BUSH-PR 2 SA

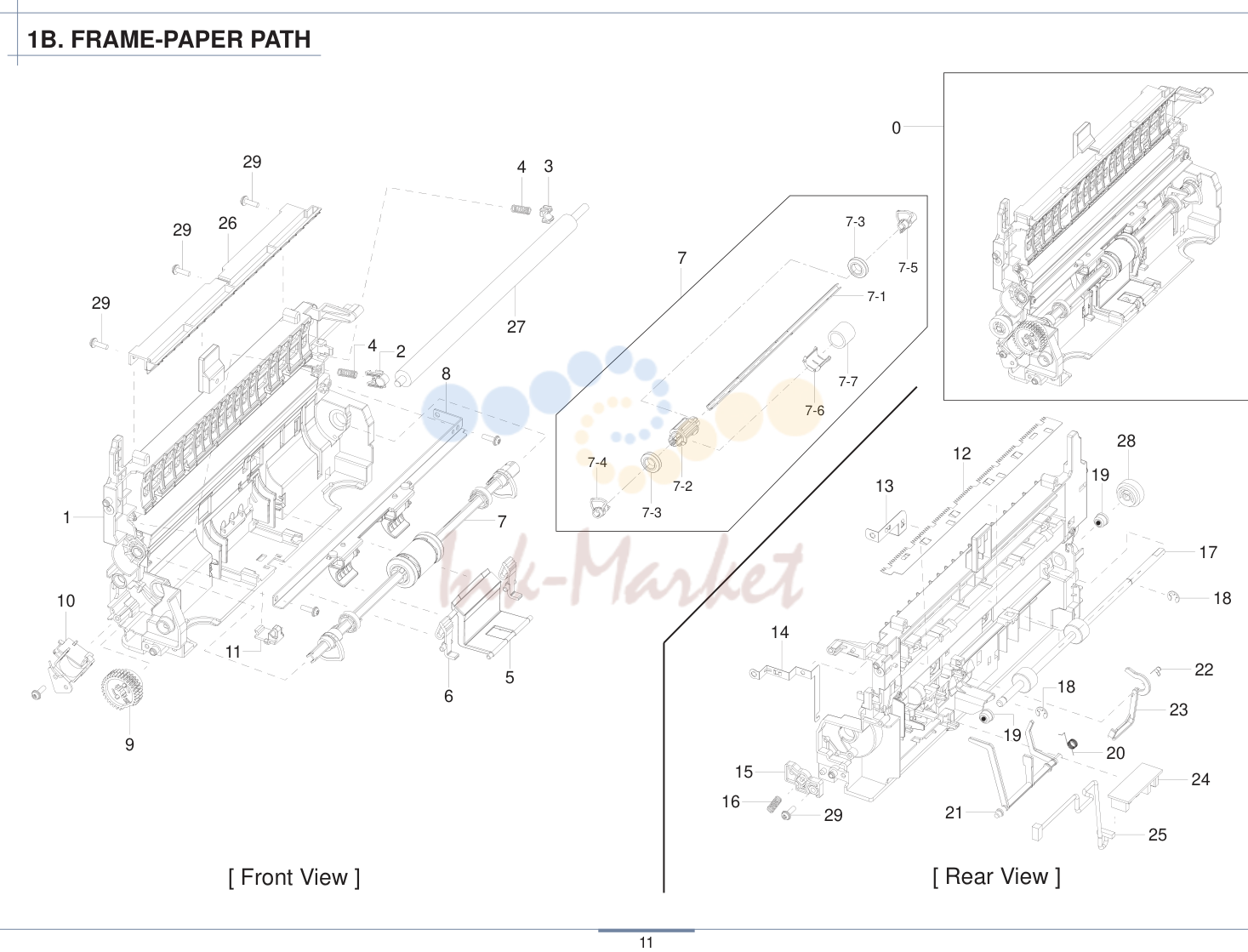

4. golataC

№	Артикул	Альт. артикул	Описание
0	JC93-00214A запросить цену →		FRAME-PAPER PATH 1 SA 12 JC61-00604A PLATE-P-SAW 1 SA
1	JC61-03778A запросить цену →		GUIDE-PAPER PATH 1 SA 13 JC63-02625A GROUND-SAW 1 SNA
2	JC61-03777A запросить цену →		BUSH-TR L 1 SNA 14 JC63-02626A GROUND-THV 1 SNA
3	JC61-03776A запросить цену →		BUSH-TR R 1 SNA 15 JC61-01548A HOLDER-M-CAM 1 SA
4	JC61-70940A запросить цену →		SPRING-CS 2 SA 16 JC61-70940A SPRING ETC-TR(12) 1 SA
5	JC93-00211A ✓ в наличии		FRAME-HOLDER PAD 1 SA 17 JC66-02598A ROLLER-FEED 1 SNA
6	JC66-02592A запросить цену →		LEVER-KICKER PU 2 SNA 18 6044-000125 RING-E 2 SA
7	JC93-00212A ✓ в наличии		FRAME-PICKUP 1 SA 19 JB72-00819A PMO-BUSH 2 SA
7-1	JC61-03774A запросить цену →		BRACKET-SHAFT_PICKUP 1 SNA 20 6107-002634 SPRING-TS 1 SA
7-2	JC61-03763A запросить цену →		HOUSING-PICKUP A 1 SA 21 JC66-02591A ACTUATOR-EMPTY 1 SA
7-3	JC66-02725A запросить цену →		ROLLER-PICKUP_IDLE 2 SNA 22 6107-002633 SPRING-TS 1 SA
7-4	JC66-02594A запросить цену →		CAM-PICKUP_L 1 SNA 23 JC66-02590A ACTUATOR-FEED 1 SA
7-5	JC66-02593A запросить цену →		CAM-PICKUP_R 1 SNA 24 JC92-02288A PBA-FEED SENSOR 1 SA
7-6	JC61-03764A запросить цену →		HOUSING-PICKUP B 1 SA 25 JC39-01353A HARNESS-SENSOR 1 SNA
7-7	JC73-00321A ✓ в наличии		RUBBER-PICK UP 1 SA 26 JC61-03775A GUIDE-INPUT 1 SNA
8	JC93-00223A запросить цену →		FRAME-FEED IDLE 1 SA 27 JC66-02709A ROLLER-TRANSFER 1 SA
9	JC93-00213A ✓ в наличии		FRAME-PICKUP GEAR 1 SA 28 JC66-02585A GEAR-FEED 1 SNA
10	JC33-00028C ✓ в наличии		SOLENOID-MP 1 SNA 29 6003-000196 SCREW-TAPTYPE 7 SA
11	JC61-03969A запросить цену →		HINGE-HOLDER_PAD 1 SNA

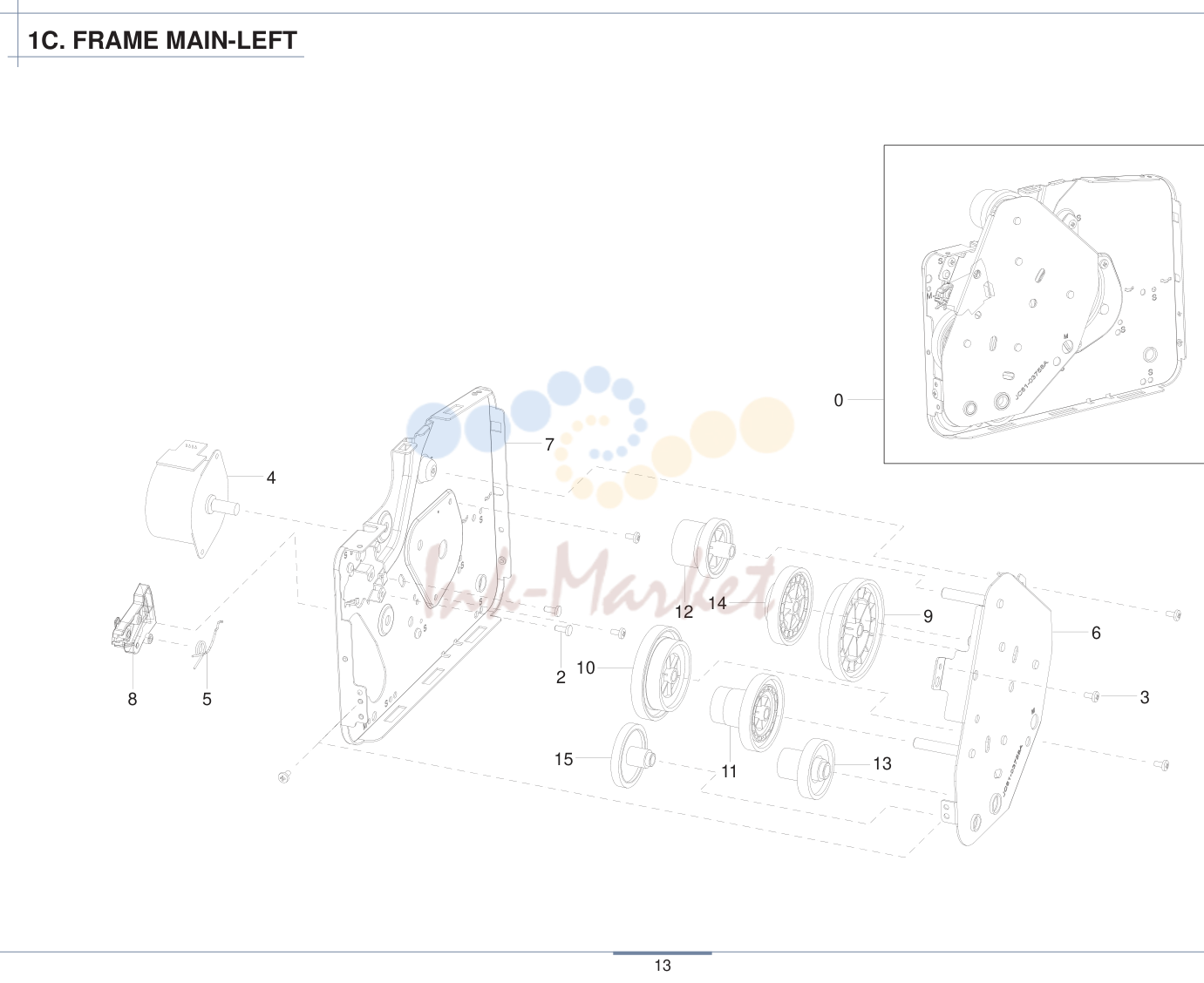

5. golataC

№	Артикул	Альт. артикул	Описание
0	JC93-00218A запросить цену →		FRAME MAIN-LEFT 1 SA 9 JC66-02578A GEAR-RDCN A 1 SA
2	6003-000282 запросить цену →		SCREW-TAPTYPE 2 SA 10 JC66-02586A GEAR-RDCN OPC 1 SA
3	6003-000269 запросить цену →		SCREW-TAPTYPE 6 SA 11 JC66-02581A GEAR-OPC DRV 1 SA
4	JC31-00134B запросить цену →		MOTOR STEP 1 SA 12 JC66-02582A GEAR-FUSER DRV 1 SA
5	6107-002626 запросить цену →		SPRING-TS 1 SA 13 JC66-02580A GEAR-RDCN FEED 1 SA
6	JC61-03758A запросить цену →		BRACKET-GEAR 1 SNA 14 JC66-02579A GEAR-RDCN FUSER 1 SA
7	JC61-03760A запросить цену →		FRAME-LEFT 1 SNA 15 JC66-02584A GEAR-FEED DRV 1 SA
8	JC61-03766A запросить цену →		GUIDE-DEVE RAIL L 1 SA

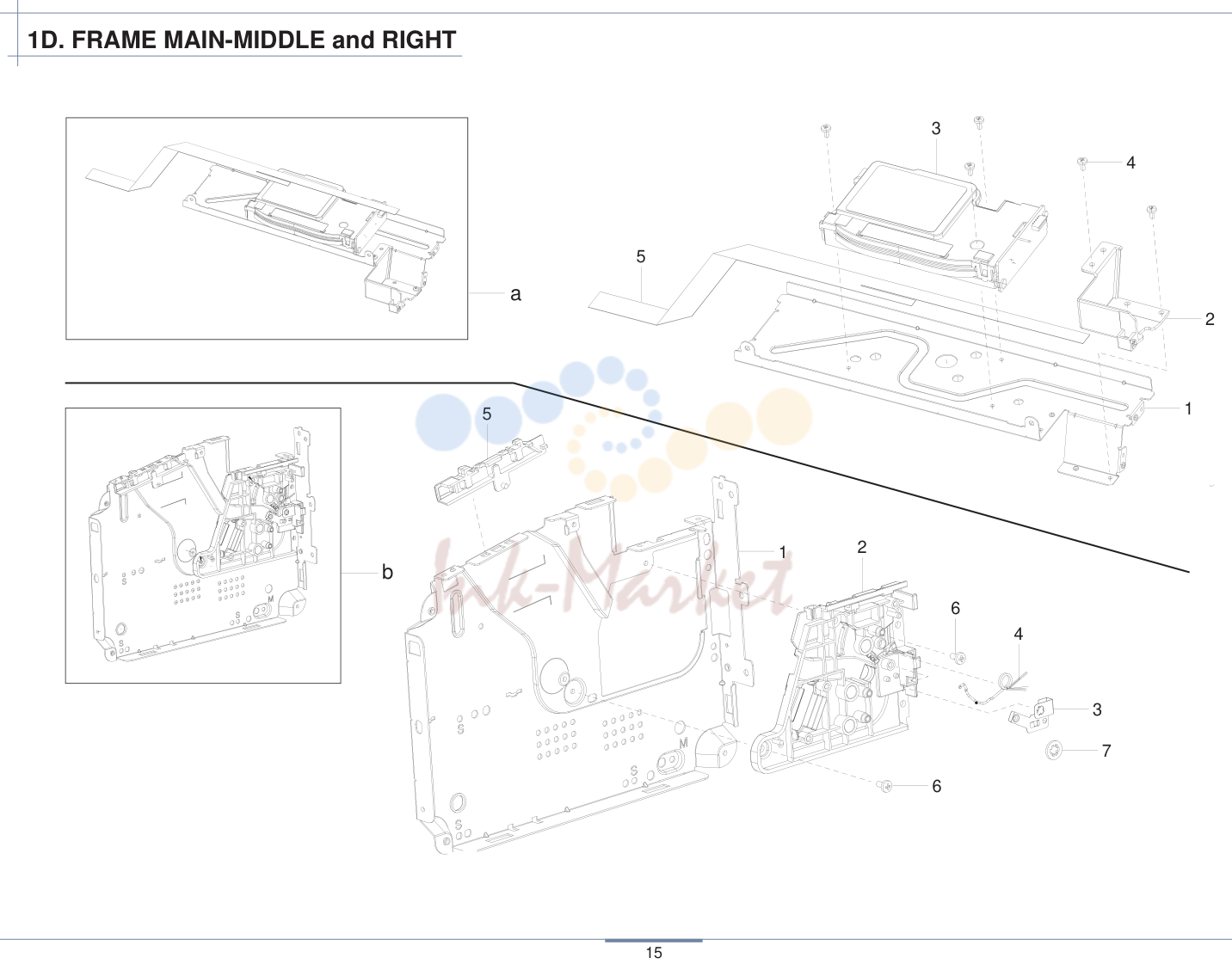

6. golataC

№	Артикул	Альт. артикул	Описание
1	JC61-03769A запросить цену →		BRACKET-LSU 1 SNA 1 JC61-03761A FRAME-RIGHT 1 SNA
2	JC63-02609A запросить цену →		COVER-MOTOR 1 SNA 2 JC61-03767A GUIDE-DEVE RAIL R 1 SA
3	JC97-03775A запросить цену →		LSU 1 SA 3 JC63-02606A GROUND-OPC 1 SA
4	6003-000269 запросить цену →		SCREW-TAPTYPE 5 SA 4 6107-002625 SPRING-TS 1 SA
5	JC39-01358A запросить цену →		FLAT CABLE 1 SA 5 JC61-03765A HOLDER-HARNESS 1 SA
6	6003-000269 запросить цену →		SCREW-TAPTYPE 2 SA
7	6044-000001 запросить цену →		CS-RING 1 SA

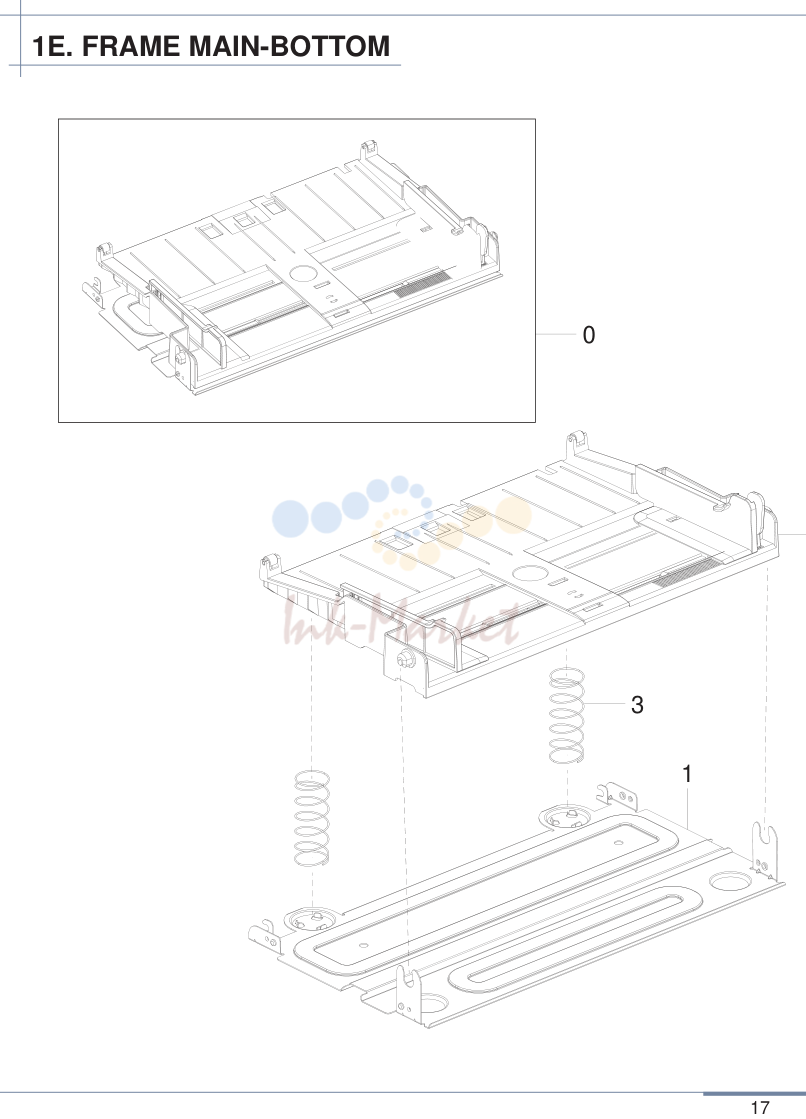

7. golataC

№	Артикул	Альт. артикул	Описание
0	JC93-00221A запросить цену →		FRAME MAIN-BOTTOM 1 SA 2-4 JG66-40003A GEAR-PINION 1 SA
1	JC61-03762A запросить цену →		FRAME-BOTTOM 1 SNA 2-5 JC61-03968B STOPPER-GEAR_FUSER 2 SNA
2	JC93-00216A запросить цену →		FRAME-PLATE KNOCK UP 1 SNA 2-6 JC74-00011A MPR-PAD KNOCK UP MP 1 SA
2-1	JC61-03788A запросить цену →		PLATE-KNOCKUP 1 SA 2-7 JC72-01581A SPONGE-PICKUP 1 SA
2-2	JC70-00580A запросить цену →		ADJUST-CASSETTE_L 1 SA 3 6107-002592 SPRING-CS 2 SNA
2-3	JC70-00581A запросить цену →		ADJUST-CASSETTE_R 1 SA

8. golataC

№	Артикул	Альт. артикул	Описание
0	JC95-01211J запросить цену →		COVER-TOP 1 SA 8 JC63-02618B COVER-TOP DUMMY 1 SNA
1	JC63-02610C запросить цену →		COVER-TOP 1 SNA 9 JC63-02771A COVER-OPEN GRILL 1 SNA
2	JC67-00449A запросить цену →		LENS-STATUS 1 SA 10 JC63-02629A SHEET-STACKING 2 SNA
3	JC61-00022A запросить цену →		SPRING ETC-HOOK 2 SA 11 JC63-02774A SHEET-OPEN 1 SNA
4	JC64-00542B запросить цену →		KEY-POWER 1 SNA 12 JC61-03973A HOLDER-SHAFT 1 SNA
5	JC64-00543C запросить цену →		KEY-WPS 1 SNA 13 JC61-03785B STACKER-MAIN 1 SA
6	6003-000282 запросить цену →		SCREW-TAPTYPE 1 SA 14 JC61-03786B STACKER-SUB 1 SA
7	JC63-02778E запросить цену →		COVER-OPEN 1 SNA

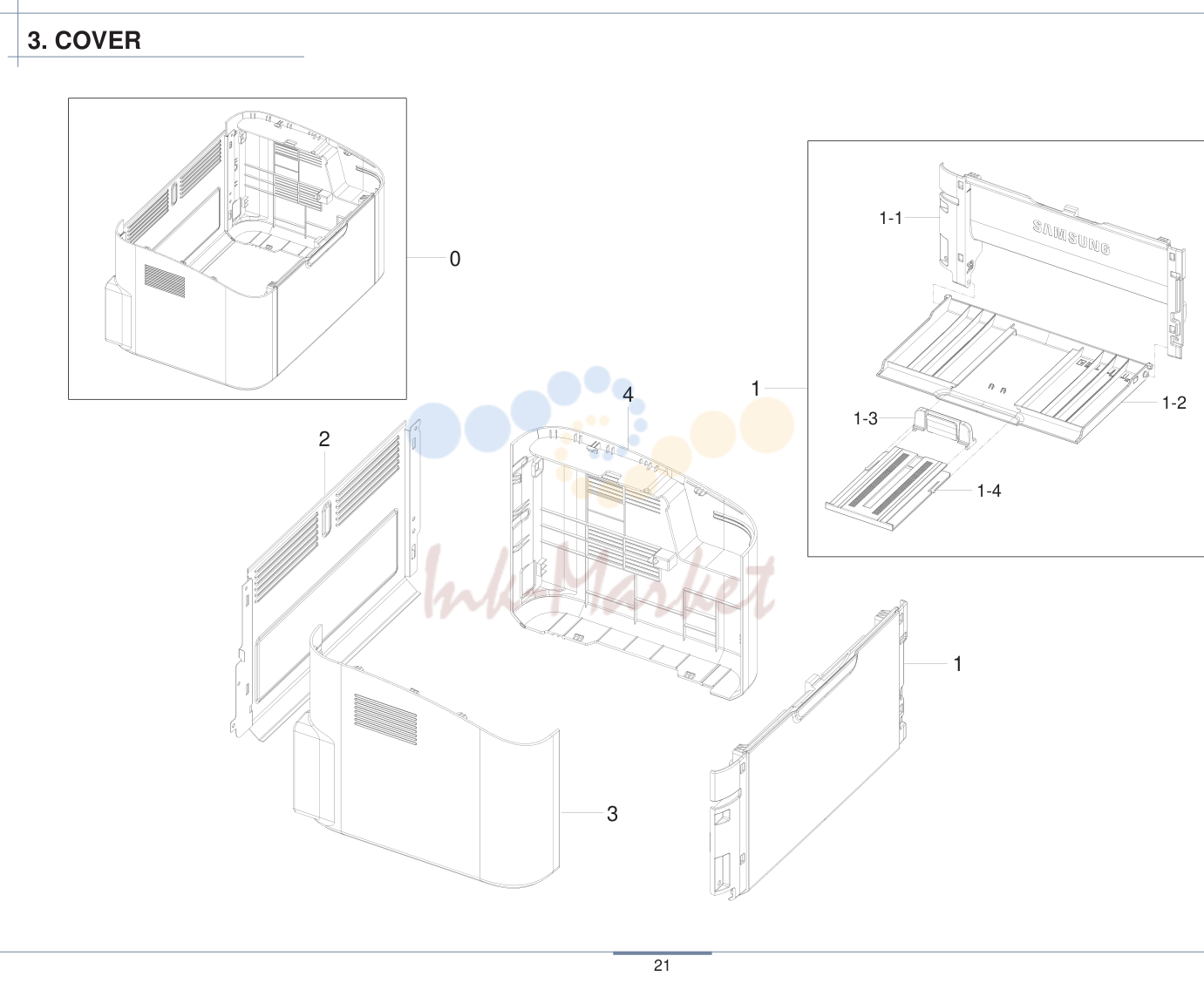

9. golataC

№	Артикул	Альт. артикул	Описание
0	JC95-01216B запросить цену →		COVER 1 SNA 3 JC95-01212A COVER-LEFT 1 SNA
1	JC95-01214B запросить цену →		COVER-FRONT 1 SA 4 JC95-01213A COVER-RIGHT 1 SNA
2	JC61-03787A запросить цену →		BRACKET-REAR 1 SNA
