Samsung ML-1520 — каталог запчастей со схемами

Содержание

1. Exploded View & Parts List
2. Exploded View & Parts List
3. Exploded View & Parts List
4. Exploded View & Parts List
5. Exploded View & Parts List

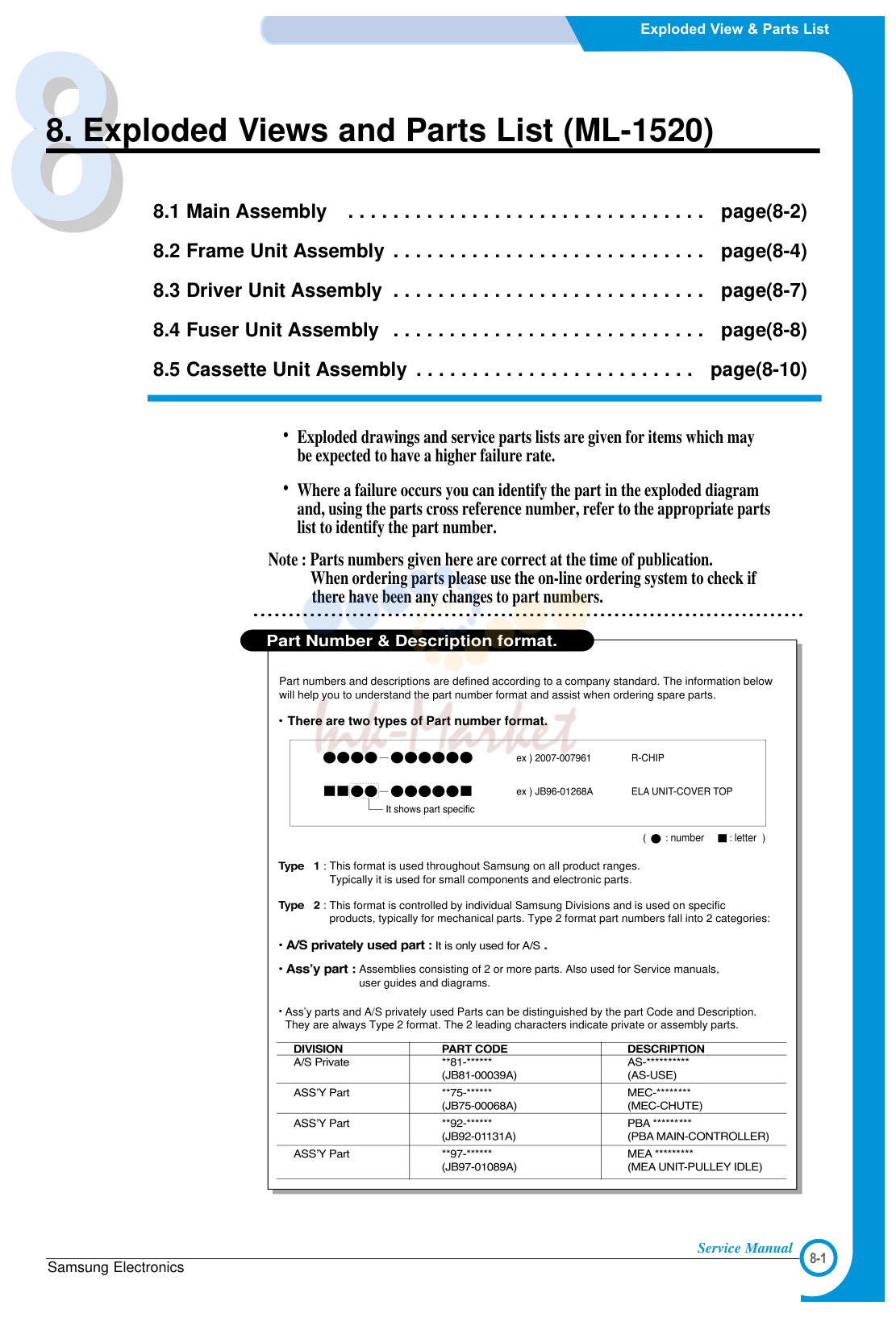

1. Exploded View & Parts List

№	Артикул	Описание
0		SET ML-1520
1	JC96-03137D запросить цену →	ELAUNIT-FRAME LOWER
2	JC97-01992A запросить цену →	MEAUNIT-COVER TOP
2-1	JC67-00026A запросить цену →	LENS LED-M-LED
2-2	JC63-00304K запросить цену →	COVER-TOP_KOREA
2-3	JC63-00101C запросить цену →	COVER-M-REAR
2-4	JC72-00973J запросить цену →	PMO-STACKER_RX
2-5	JC72-00387A запросить цену →	PMO-BUSHING_F/DOWN
2-6	JC72-01001A запросить цену →	PMO-SUB STACKER
2-7	6107-001169 запросить цену →	SPRING-CS
2-8	JC64-00039A запросить цену →	KEY-M-ON LINE
3	JC61-00606A запросить цену →	PLATE-P-CHANNEL
4	JC39-00241A запросить цену →	CBF HARNESS-MOTOR
5	JC44-00073A запросить цену →	SMPS- V2
6	JC59-00018C запросить цену →	UNIT-HUMMINGBIRD-VE LSU
7	JC92-01439A запросить цену →	PBAMAIN-PANEL
8	JC63-00104A запросить цену →	COVER PCB-M-PCB
9	JC39-00242A ✓ в наличии	CBF HARNESS-LSU
10	JC96-03138A запросить цену →	ELAUNITDRIVE
11	JC97-01994A запросить цену →	MEAUNIT-COVER FRONT
11-1	JC63-00103K запросить цену →	COVER-M-FRONT
11-2	JC70-00302G запросить цену →	ADJUST-M-MANUAL_L
11-3	JC70-00304A запросить цену →	ADJUSTRACK-M-MANUAL
11-4	JC66-00387A запросить цену →	GEAR-RACK_PINION
11-5	JC70-00303G запросить цену →	ADJUST-M-MANUAL_R
12	JC97-01993A запросить цену →	MEAUNIT-CASSETTE
13	JC92-01622A запросить цену →	PBAMAIN-CONTROLLER
14	JC39-00240A запросить цену →	CBF HARNESS-ENGINE
15	3103-001085 запросить цену →	FAN-DC
16	JC97-02053A запросить цену →	MEAETC-TR
16-1	JC66-00725A запросить цену →	ROLLER-TRANSFER ROLLER
16-2	JC66-00395B запросить цену →	GEAR-TRANSFER
16-3	JC72-00851A запросить цену →	PPR-SPACER_TR
18	JC39-00244A запросить цену →	CBF HARNESS-PANEL
19	JC63-00107A запросить цену →	SHIELD-P-ENGINE
20	JC61-00601A запросить цену →	BRACKET-P-INLET
21		CBF POWER CORD 3903-0000067 1 O 220V
22	JC39-00001A запросить цену →	CBF INTERFACE-USB
23	JC63-00520A запросить цену →	COVER-M-SMPS

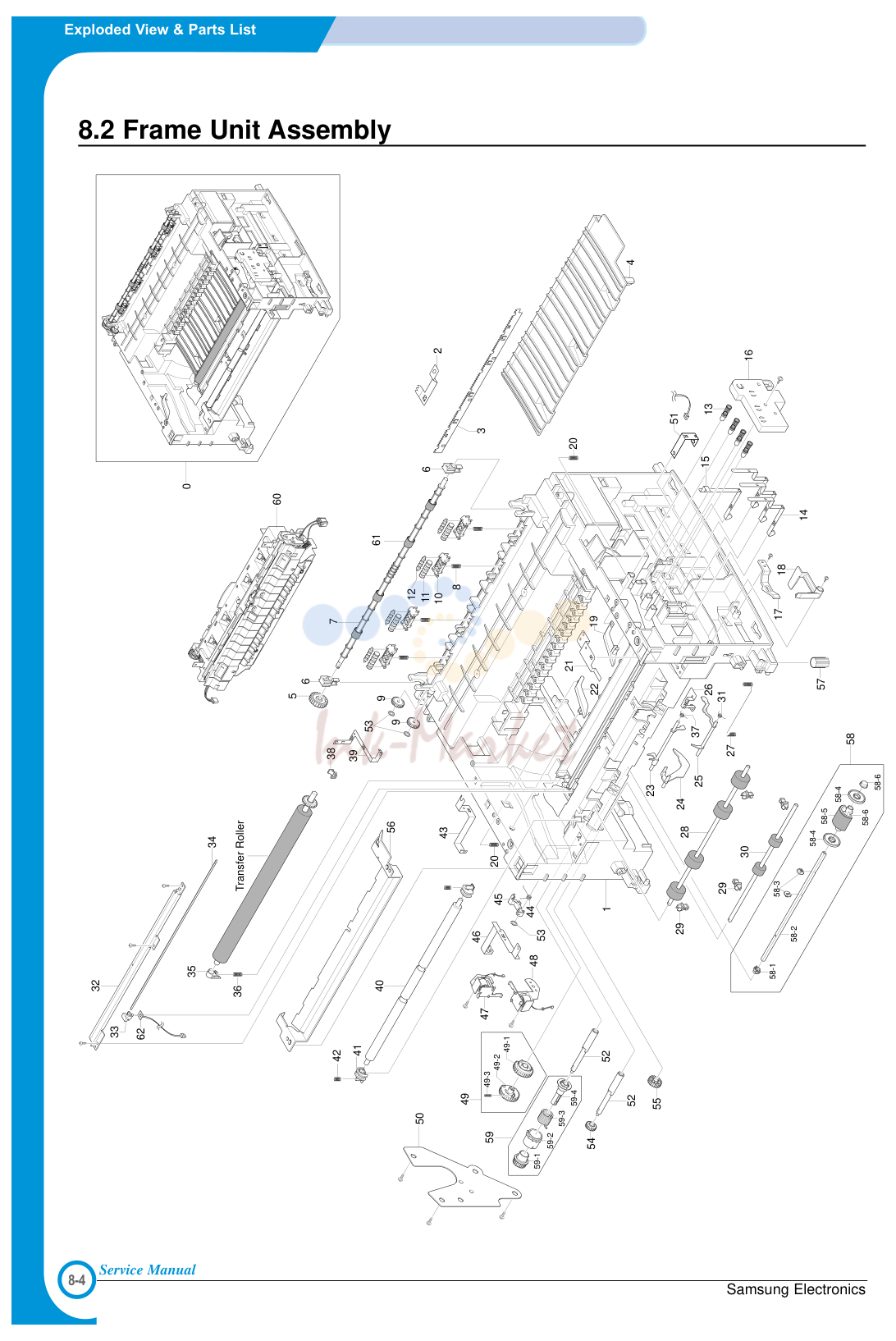

2. Exploded View & Parts List

№	Артикул	Описание
0	JC96-03137D запросить цену →	ELAUNIT-FRAME LOWER
1	JC61-00579A запросить цену →	FRAME-M-BASE
2	JC63-00465A запросить цену →	GROUND-SAW
3	JC61-00604A запросить цену →	PLATE-P-SAW
4	JC61-00933A запросить цену →	GUIDE-M-TR RIB
5	JC66-00038A запросить цену →	GEAR-EXITF/DOWN
6	JC61-00829A запросить цену →	HOLDER-BEARING,EXITF/DOWN
7	JC66-00378A запросить цену →	ROLLER-EXITF/DOWN
8	6107-001163 ✓ в наличии	SPRING-CS
10	JC61-00582A запросить цену →	HOLDER-M-EXITF/DOWN
11	JC72-41081B запросить цену →	PMO-M-ROLLER_EXIT,MAIN
12	JC72-41082B запросить цену →	PMO-M-ROLLER_EXIT,FR
13	JC75-00049A запросить цену →	MEC-TERMINAL
14	JC70-00312A запросить цену →	IPR-P-TERMINALCON
15	JC70-00313A запросить цену →	IPR-P-TERMINALCR
16	JC61-00592A запросить цену →	HOUSING-TERMINAL
17	JC72-00983A ✓ в наличии	PMO-LOCKER CST
18	JC72-00974A запросить цену →	PMO-ACTUATOR CVR OPEN
19	JC72-00985A ✓ в наличии	PMO-PLATE GUIDE DEVE_R
20	JC61-70932A запросить цену →	SPRING ETC-GUIDE DEVE
21	JC70-00458A запросить цену →	IPR-P-GROUND_GUIDE PAPER
22	JC72-00984A ✓ в наличии	PMO-PLATE GUIDE DEVE_L
23	JC72-00976A запросить цену →	PMO-ACTUATOR FEED
24	JC72-00975A ✓ в наличии	PMO-ACTUATOR EMPTY
25	JC72-00977A запросить цену →	PMO-ACTUATOR MANUAL
26	JC70-00309A запросить цену →	IPR-P-GROUND_EARTH TR
27	6107-001162 запросить цену →	SPRING-ETC
28	JC66-00526A ✓ в наличии	ROLLER-FEED ROLLER
29	JC72-00382B запросить цену →	PMO-BUSHING FEED
30	JC66-00598A запросить цену →	ROLLER-FEED
31	6107-001164 ✓ в наличии	SPRING-TS
32	JC70-00307A запросить цену →	IPR-P-EARTH TRANSFER
33	JC61-00583A запросить цену →	HOLDER-PTL
34	JC67-00027A запросить цену →	LENS-PTL
35	JC61-00588A ✓ в наличии	BUSH-M-TR L
36	JC61-00047A запросить цену →	SPRING ETC-TR LHAWK
37	6107-001165 запросить цену →	SPRING-TS
38	JC72-00102A ✓ в наличии	PMO-BUSHING_TR(L)
39	JC70-00310A запросить цену →	IPR-P-GROUND_FUSER
40	JC66-00527A ✓ в наличии	SHAFT-FEED IDLE
41	JC61-00585A запросить цену →	BUSH-M-FEED IDLE
42	JC61-70958A запросить цену →	SPRING ETC-TR
44	6107-001170 запросить цену →	SPRING-TS
45	JC66-00377A запросить цену →	CAM-M-PICK_UP
46	JC70-00308A запросить цену →	IPR-P-GROUND_DRIVE
47	JC33-00009A ✓ в наличии	SOLENOID-HB (PICK-UP)
48	JC33-00010A запросить цену →	SOLENOID-HB (MANUAL)
49	JC81-01692A ✓ в наличии	AS-GEAR PICK_UP
49-1	JC72-00980A запросить цену →	PMO-GEAR PICK_UPB
49-2	JC72-00979A запросить цену →	PMO-GEAR PICK_UPA
49-3	6107-001167 запросить цену →	SPRING-CS
50	JC61-00602A запросить цену →	BRACKET-P-FEED
51	JC70-00311A запросить цену →	IPR-P-GROUND_TR
52	JC66-00398A ✓ в наличии	SHAFT-FEED
53	6044-000001 запросить цену →	RING-CS
54	JC66-00394A запросить цену →	GEAR-FEED
55	JC66-00396A запросить цену →	GEAR-IDLE
56	JC61-00718A запросить цену →	GUIDE-P-PAPER
57	JC61-00836A запросить цену →	FOOT-FRONT
58	JC81-01693A запросить цену →	AS-PICK UP
58-1	JC61-00586A запросить цену →	BUSH-M-PICK_UPL
58-2	JC66-00399A запросить цену →	SHAFT-P-PICK_UP
58-3	JC61-00593A запросить цену →	STOPPER-PICK_UP
58-4	JC72-00982A запросить цену →	PMO-IDLE PICK_UP
58-5	JC72-01231A ✓ в наличии	SPONGE-ROLLER PICK_UP
58-6	JC61-00587A запросить цену →	BUSH-M-PICK_UPR
58-7	JC61-00591A ✓ в наличии	HOUSING-M-PICK_UP
59	JC97-01788A ✓ в наличии	MEAUNIT-CLUTCH
59-1	JC66-00393A ✓ в наличии	GEAR-FEED
59-2	JC72-00978A запросить цену →	PMO-COLLAR_SPRING
59-3	6107-001171 запросить цену →	SPRING-TS
59-4	JC72-00981A запросить цену →	PMO-HUB CLUTCH
60	JC96-03135B запросить цену →	ELAHOU-FUSER
61	JC73-40915A запросить цену →	RMO-RUBBER EXIT
62	JC92-01620B запросить цену →	PBAMAIN-PTL

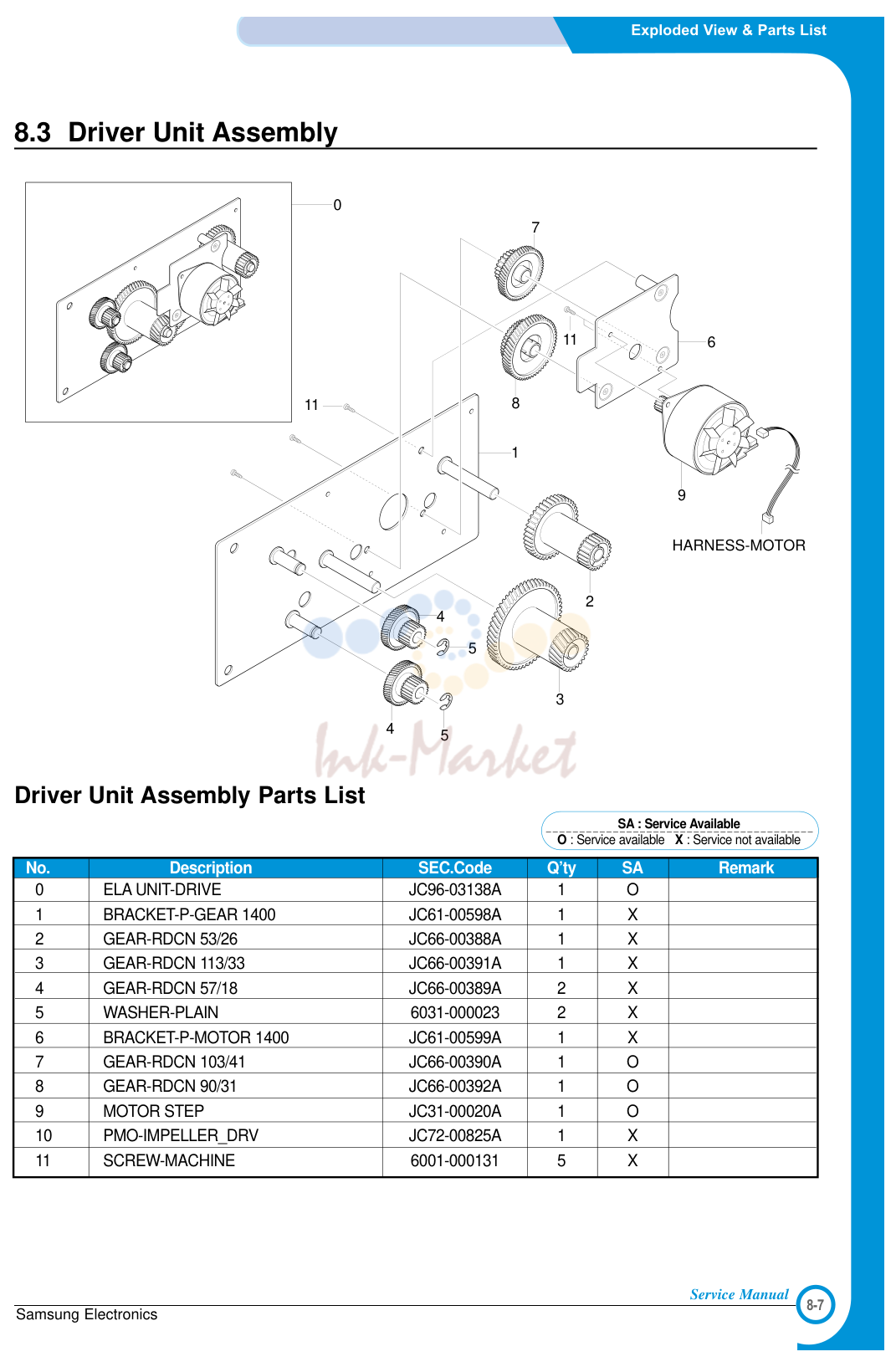

3. Exploded View & Parts List

№	Артикул	Описание
0	JC96-03138A запросить цену →	ELAUNIT-DRIVE
1	JC61-00598A запросить цену →	BRACKET-P-GEAR 1400
2	JC66-00388A запросить цену →	GEAR-RDCN 53/26
3	JC66-00391A запросить цену →	GEAR-RDCN 113/33
4	JC66-00389A запросить цену →	GEAR-RDCN 57/18
5	6031-000023 запросить цену →	WASHER-PLAIN
6	JC61-00599A запросить цену →	BRACKET-P-MOTOR 1400
7	JC66-00390A запросить цену →	GEAR-RDCN 103/41
8	JC66-00392A запросить цену →	GEAR-RDCN 90/31
9	JC31-00020A запросить цену →	MOTOR STEP
10	JC72-00825A запросить цену →	PMO-IMPELLER_DRV
11	6001-000131 запросить цену →	SCREW-MACHINE

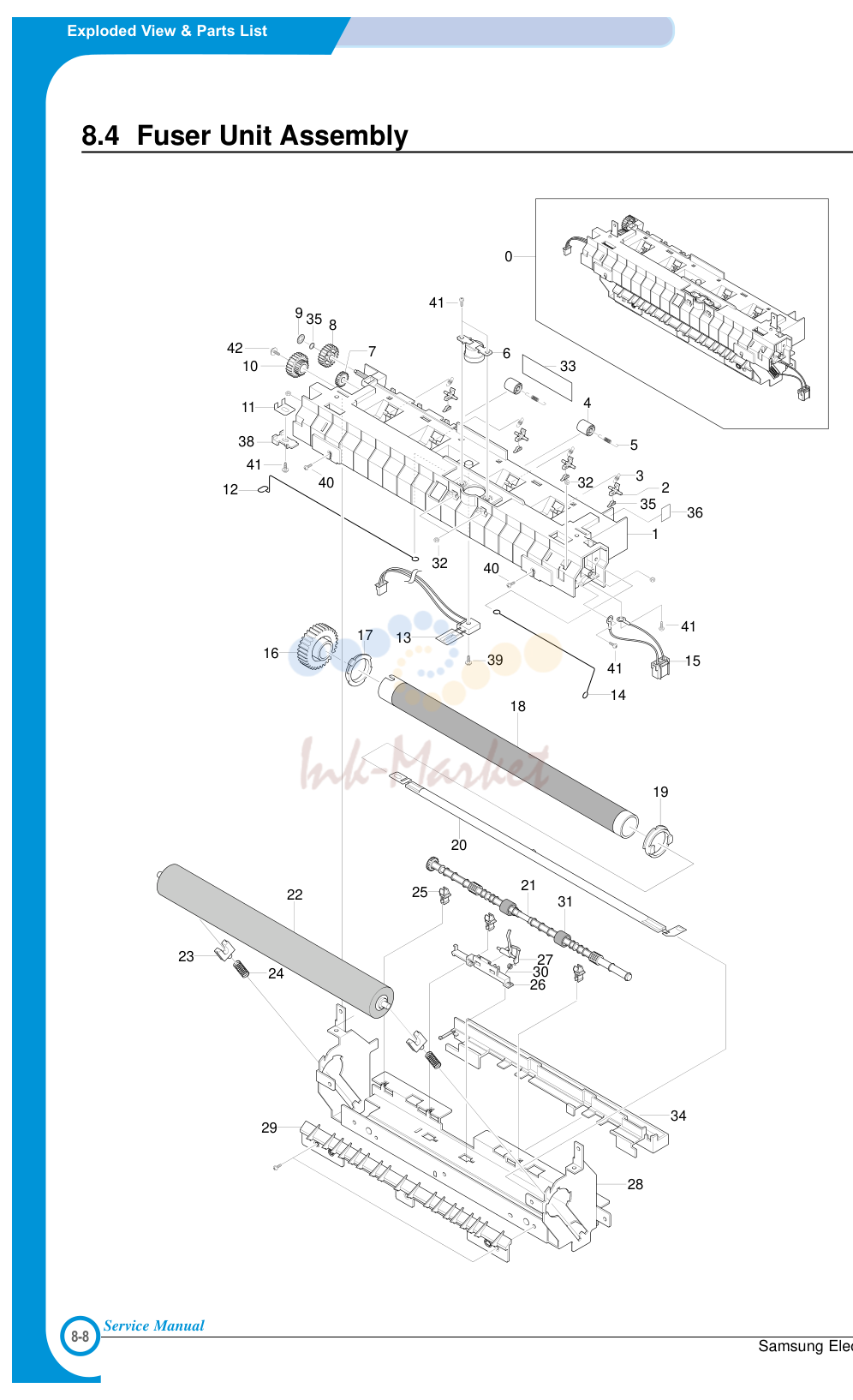

4. Exploded View & Parts List

№	Артикул	Описание
0	JC96-03135B запросить цену →	ELAHOU-FUSER
1	JC63-00478A запросить цену →	COVER-M-FUSER
2	JC61-00584A запросить цену →	HOLDER-M-PLATE CLAW
3	JC61-00064A запросить цену →	SPRING ETC-CLAW
4	JC72-40361A запросить цену →	PMO-ROLLER EXIT
5	JC61-70976A ✓ в наличии	SPRING ETC-FUSER EXIT
8	JC66-00396A запросить цену →	GEAR-IDLE
9	6044-000001 запросить цену →	RING-CS
10	JC66-00397A запросить цену →	GEAR-RDCN 25/15
12	JC70-00450A запросить цену →	ELECTRODE-WIRE_L
13	1404-001298 ✓ в наличии	THERMISTOR-NTC
14	JC70-00449A запросить цену →	ELECTRODE-WIRE_R
15	JC39-00238A запросить цену →	CBF HARNESS-FUSER 220V
16	JC66-00037C запросить цену →	GEAR-FUSER, Z37
17	JC61-00948A запросить цену →	BUSH-M-HR L
18	JC71-00012B запросить цену →	ROLLER-HEAT
19	JC61-00947A запросить цену →	BUSH-M-HR R
20	4713-001183 запросить цену →	LAMP-HALOGEN
21	JC66-00380A ✓ в наличии	ROLLER-M-EXITF/UP
22	JC66-00731A запросить цену →	ROLLER-PRESSURE
23	JC66-10901A ✓ в наличии	BEARING-PRESSURE/R
24	JC61-00453A запросить цену →	SPRING-BEARING PR
25	JC72-00382A запросить цену →	PMO-BUSHING TX
26	JC61-00581A запросить цену →	HOLDER-ACTUATOR
27	JC72-00987A запросить цену →	PMO-ACTUATOR_EXIT
28	JC61-00946A запросить цену →	FRAME-FUSER
29	JC61-00595A запросить цену →	GUIDE-M-INPUT
30	6107-001165 запросить цену →	SPRING-TS
31	JC73-00017A запросить цену →	RMO-RUBBER_EXIT
32	6021-000222 запросить цену →	NUT-HEXAGON
33	JC68-30928D запросить цену →	LABEL(P)-CAUTION, HOT_FUSER
34	JC61-00605A запросить цену →	PLATE-P-CLAW
35	6031-001051 запросить цену →	WASHER-PLAIN
36	JC68-00407A запросить цену →	LABEL(R)-HV FUSER
38	JC63-00521A запросить цену →	COVER-LAMP_L
39	6003-000196 запросить цену →	SCREW-TAPTITE
40	6003-000269 запросить цену →	SCREW-TAPTITE
41	6006-001193 запросить цену →	SCREW-MACHINE
42	6006-001078 запросить цену →	SCREW-TAPTITE

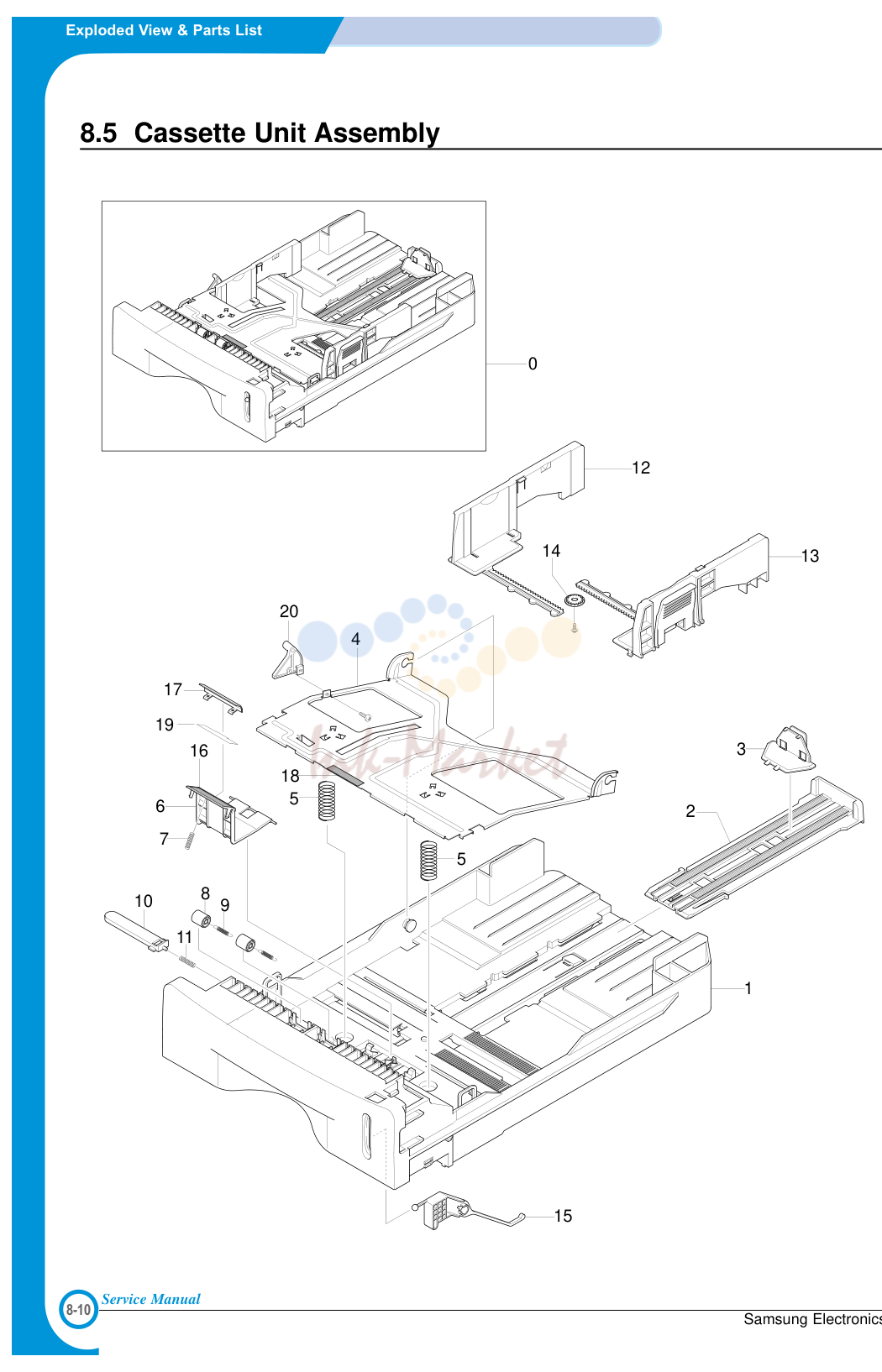

5. Exploded View & Parts List

№	Артикул	Описание
0	JC97-01993A запросить цену →	MEAUNIT-CASSETTE
1	JC61-00578H запросить цену →	FRAME-M_CASSETTE
2	JC61-00918B запросить цену →	GUIDE-M-EXTENSION L2
3	JC72-00971A запросить цену →	PMO-EXTENSION SMALL
4	JC61-00603A запросить цену →	PLATE-P-KNOCK_UP
5	6107-001166 запросить цену →	SPRING-CS
6	JC61-00580A запросить цену →	HOLDER-M-PAD
7	JC61-70911A запросить цену →	SPRING ETC-EXITROLLFD
8	JC66-00529A запросить цену →	ROLLER-M-IDLE FEED
9	6107-001047 запросить цену →	SPRING-ES
10	JC72-00972A запросить цену →	PMO-PLATE_LOCKER
11	JG61-70531A запросить цену →	SPRING ETC-LOCKER,PLATE
12	JC70-00300A запросить цену →	ADJUST-M-CASSETTE_L
13	JC70-00301A запросить цену →	ADJUST-M-CASSETTE_R
14	JG66-40003A запросить цену →	GEAR-PINION
15	JC64-00040G запросить цену →	INDICATOR-M-LEVER INDICATOR
16	JC73-00140A ✓ в наличии	RPR-FRICTION PAD
17	JC70-00314A ✓ в наличии	IPR-PLATE PAD
18	JC73-00141A ✓ в наличии	RPR-PAD CASSETTE
19	JC63-00290A ✓ в наличии	SHEET-HOLDER PAD
20	JC66-00719A запросить цену →	CAM-M-KNOCK_UP

Источник: Инк-Маркет.ру.
