Samsung ML-1510 1710 1750 SCX-4016 4216F 4100 Phaser 3120 3130 — каталог запчастей со схемами

Содержание

1. EXPLODED VIEW & PARTS LIST
2. EXPLODED VIEW & PARTS LIST
3. EXPLODED VIEW & PARTS LIST
4. EXPLODED VIEW & PARTS LIST
5. EXPLODED VIEW & PARTS LIST

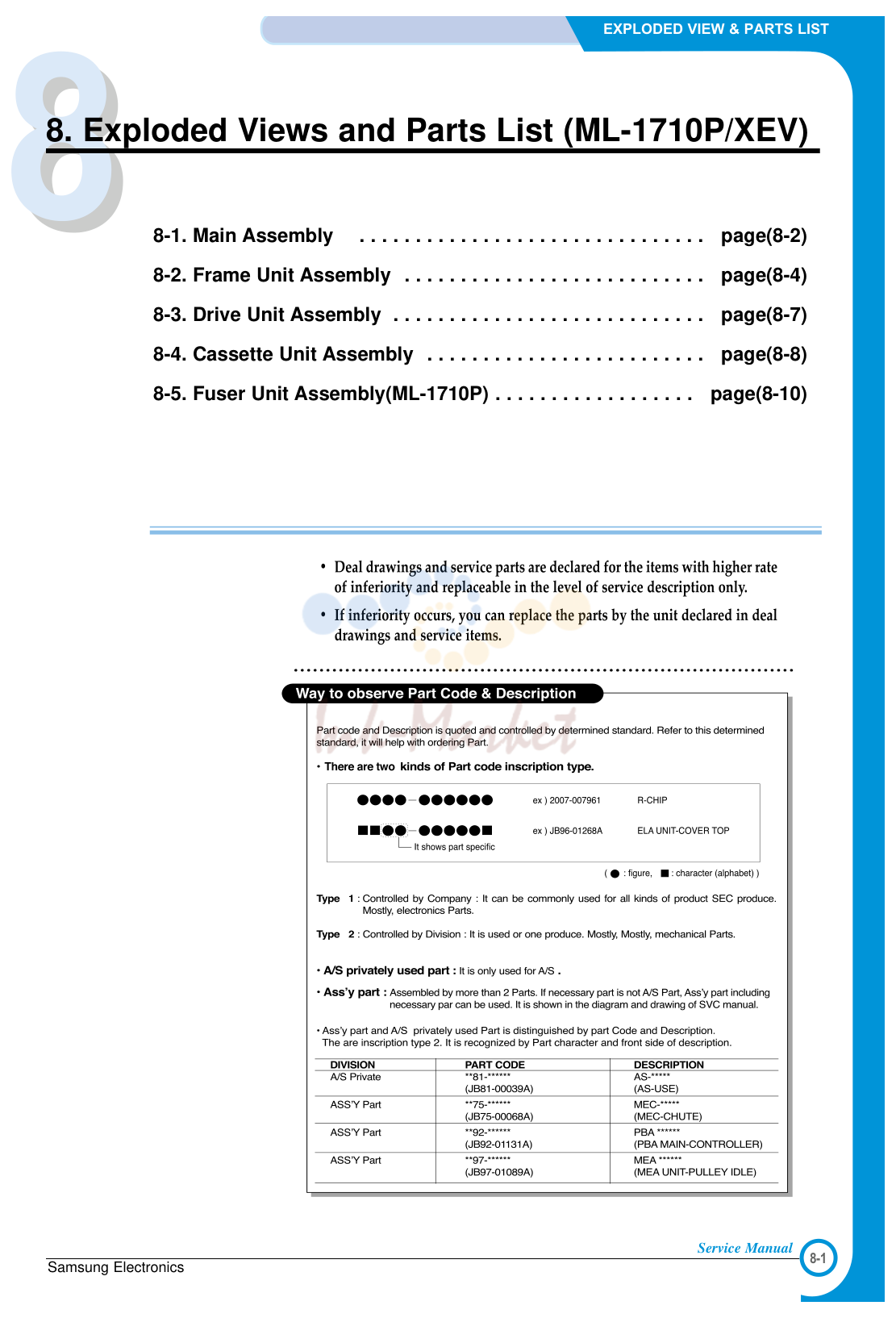

1. EXPLODED VIEW & PARTS LIST

№	Артикул	Описание
1	JC96-02734A запросить цену →	ELAUNIT-FRAME LOWER, 220V
2	JC97-01748N запросить цену →	MEA UNIT-COVER TOP
2-1	JC67-00026A запросить цену →	LENS LED-M-LED
2-2	JC63-00304F запросить цену →	COVER-M-TOP
2-3	JC63-00101A запросить цену →	COVER-M-REAR
2-4	JC72-00973A запросить цену →	PMO-STACKER_RX
2-5		PMO-BUSHING_F/DOWN * 1 X
2-6	JC72-01001A запросить цену →	PMO-SUB STACKER
2-7	6107-001169 запросить цену →	SPRING-CS
2-8	JC64-00039A запросить цену →	KEY-M-ON LINE
3	JC61-00606A запросить цену →	PLATE-P-CHANNEL
4	JC39-00241A запросить цену →	CBF HARNESS-MOTOR
5	JC44-00047A запросить цену →	SMPS- V2(XEU)
6	JC59-00018A запросить цену →	UNIT-HUMMINGBIRD LSU
7	JC92-01439A запросить цену →	PBAMAIN-PANEL
8	JC63-00104A запросить цену →	COVER PCB-M-PCB
9	JC39-00242A	CBF HARNESS-LSU
10	JC96-02733A запросить цену →	ELAUNIT-RX DRIVE
11	JC97-01746A запросить цену →	MEAUNIT-COVER FRONT
11-1	JC63-00103A запросить цену →	COVER-M-FRONT
11-2	JC70-00302A запросить цену →	ADJUST-M-MANUAL_L
11-3	JC70-00304A запросить цену →	ADJUSTRACK-M-MANUAL
11-4	JC66-00387A запросить цену →	GEAR-RACK_PINION
11-5	JC70-00303A запросить цену →	ADJUST-M-MANUAL_R
12	JC97-01750A запросить цену →	MEAUNIT-CASSETTE
13	JC92-01550A запросить цену →	PBA MAIN-CONTROLLER
14	JC39-00240A запросить цену →	CBF HARNESS-ENGINE
15	JC31-00027A запросить цену →	FAN-DC_HUMMINGBIRD
16	JC97-01793A запросить цену →	MEAETC-TR
16-1	JC66-00528A запросить цену →	ROLLER-TRANSFER ROLLER
16-2	JC66-00395A запросить цену →	GEAR-TRANSFER
16-3		PPR-SPACER_TR * 2 X
17		MEAUNIT-TONER CART_ DOM_1K * 1 X
18	JC39-00244A запросить цену →	CBF HARNESS-PANEL
19		SHIELD-P-ENGINE * 1 X
20	JC61-00601A запросить цену →	BRACKET-P-INLET

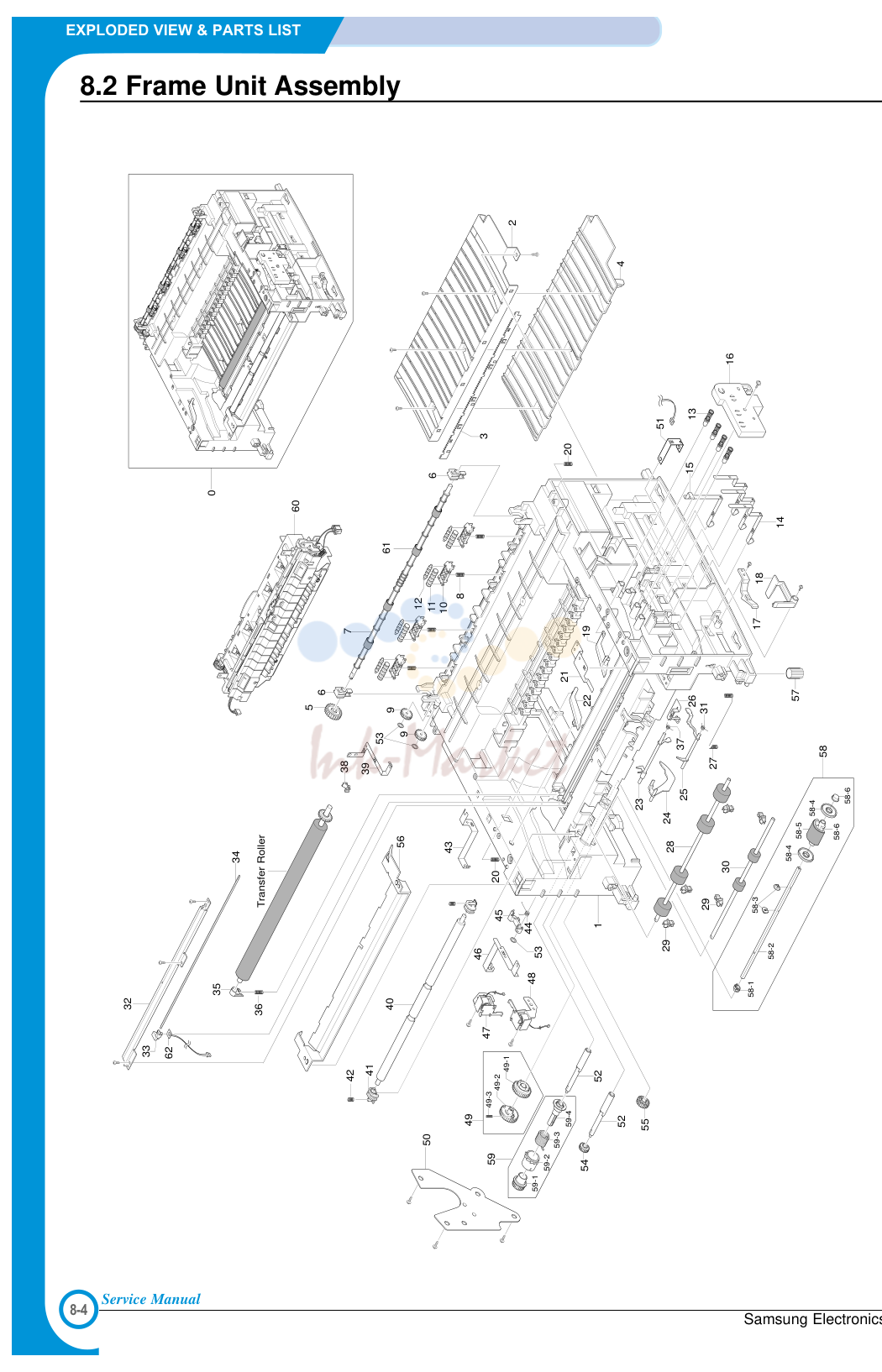

2. EXPLODED VIEW & PARTS LIST

№	Артикул	Описание
0	JC96-02734A запросить цену →	ELAUNIT-FRAME LOWER, 220V
1		FRAME-M-BASE * 1 X
2	JC61-00607A запросить цену →	GUIDE-P-TR
3	JC61-00604A запросить цену →	PLATE-P-SAW
4	JC61-00594A запросить цену →	GUIDE-M-TR RIB
5		GEAR-EXIT F/DOWN * 1 X
6		MEC-BEARING,EXIT * 2 X
7	JC66-00378A запросить цену →	ROLLER-EXITF/DOWN
8	6107-001163 ✓ в наличии	SPRING-CS
10	JC61-00582A запросить цену →	HOLDER-M-EXITF/DOWN
11		PMO-ROLLER_EXIT,MAIN * 4 X
12		PMO-ROLLER_EXIT,FR * 4 X
13	JC75-00049A запросить цену →	MEC-TERMINAL
14	JC70-00312A запросить цену →	IPR-P-TERMINALCON
15	JC70-00313A запросить цену →	IPR-P-TERMINALCR
16	JC61-00592A запросить цену →	HOUSING-TERMINAL
17	JC72-00983A	PMO-LOCKER CST
18	JC72-00974A запросить цену →	PMO-ACTUATOR CVR OPEN
19	JC72-00985A ✓ в наличии	PMO-PLATE GUIDE DEVE_R
20		SPRING ETC-GUIDE DEVE * 2 X
21	JC70-00458A запросить цену →	IPR-P-GROUND_GUIDE PAPER
22	JC72-00984A ✓ в наличии	PMO-PLATE GUIDE DEVE_L
23	JC72-00976A запросить цену →	PMO-ACTUATOR FEED
24	JC72-00975A ✓ в наличии	PMO-ACTUATOR EMPTY
25	JC72-00977A запросить цену →	PMO-ACTUATOR MANUAL
26		IPR-P-GROUND_EARTH TR * 1 X
27	6107-001162 запросить цену →	SPRING-ETC
28		ROLLER-FEED ROLLER 1 * 1 X
29		PMO-BUSHING FEED * 5 X
30	JC66-00598A запросить цену →	ROLLER-FEED
31		SPRING-TS * 1 X Spring-act,Manual
32	JC70-00307A запросить цену →	IPR-P-EARTH TRANSFER
33	JC61-00583A запросить цену →	HOLDER-PTL
34	JC67-00027A запросить цену →	LENS-PTL
35	JC61-00588A ✓ в наличии	BUSH-M-TR L
36		SPRING ETC-TR LHAWK * 1 X
37		SPRING-TS * 1 X Spring-act,Feed
38	JC72-00102A ✓ в наличии	PMO-BUSHING_TR(L)
39	JC70-00310A запросить цену →	IPR-P-GROUND_FUSER
40	JC66-00527A	SHAFT-FEED IDLE
41		BUSH-M-FEED IDLE * 2 X
42		SPRING ETC-TR * 2 X Spring Feed Idle
44	6107-001170 запросить цену →	SPRING-TS
45	JC66-00377A запросить цену →	CAM-M-PICK_UP
46	JC70-00308A запросить цену →	IPR-P-GROUND_DRIVE
47	JC33-00009A запросить цену →	SOLENOID-HB (PICK-UP)
48		SOLENOID-HB (MANUAL) * 1 X
49	JC81-01692A ✓ в наличии	AS-GEAR PICK_UP
49-1	JC72-00980A запросить цену →	PMO-GEAR PICK_UPB
49-2	JC72-00979A запросить цену →	PMO-GEAR PICK_UPA
49-3		SPRING-CS * 1 X Spring-Pick-up gear
50	JC61-00602A запросить цену →	BRACKET-P-FEED
51	JC70-00311A запросить цену →	IPR-P-GROUND_TR
52	JC66-00398A ✓ в наличии	SHAFT-FEED
53		RING-CS * 3 X
54	JC66-00394A запросить цену →	GEAR-FEED
55	JC66-00396A запросить цену →	GEAR-IDLE
56	JC61-00718A запросить цену →	GUIDE-P-PAPER
57		RMO-RUBBER_FOOT * 2 X
58	JC81-01693A запросить цену →	AS-PICK UP
58-1		BUSH-M-PICK_UPL * 1 X
58-2		SHAFT-P-PICK_UP * 1 X
58-3		STOPPER-PICK_UP * 2 X
58-4	JC72-00982A запросить цену →	PMO-IDLE PICK_UP
58-5	JC72-01231A ✓ в наличии	SPONGE-ROLLER PICK_UP
58-6	JC61-00587A запросить цену →	BUSH-M-PICK_UPR
58-7	JC61-00591A	HOUSING-M-PICK_UP
59	JC97-01788A	MEAUNIT-CLUTCH
59-1	JC66-00393A ✓ в наличии	GEAR-FEED
59-2	JC72-00978A запросить цену →	PMO-COLLAR_SPRING
59-3		SPRING-TS * 1 X
59-4	JC72-00981A запросить цену →	PMO-HUB CLUTCH
60	JC81-01690A запросить цену →	AS-FUSER 220V
61		RMO-RUBBER EXIT * 4 X
62		PBAMAIN-PTL * 1 X

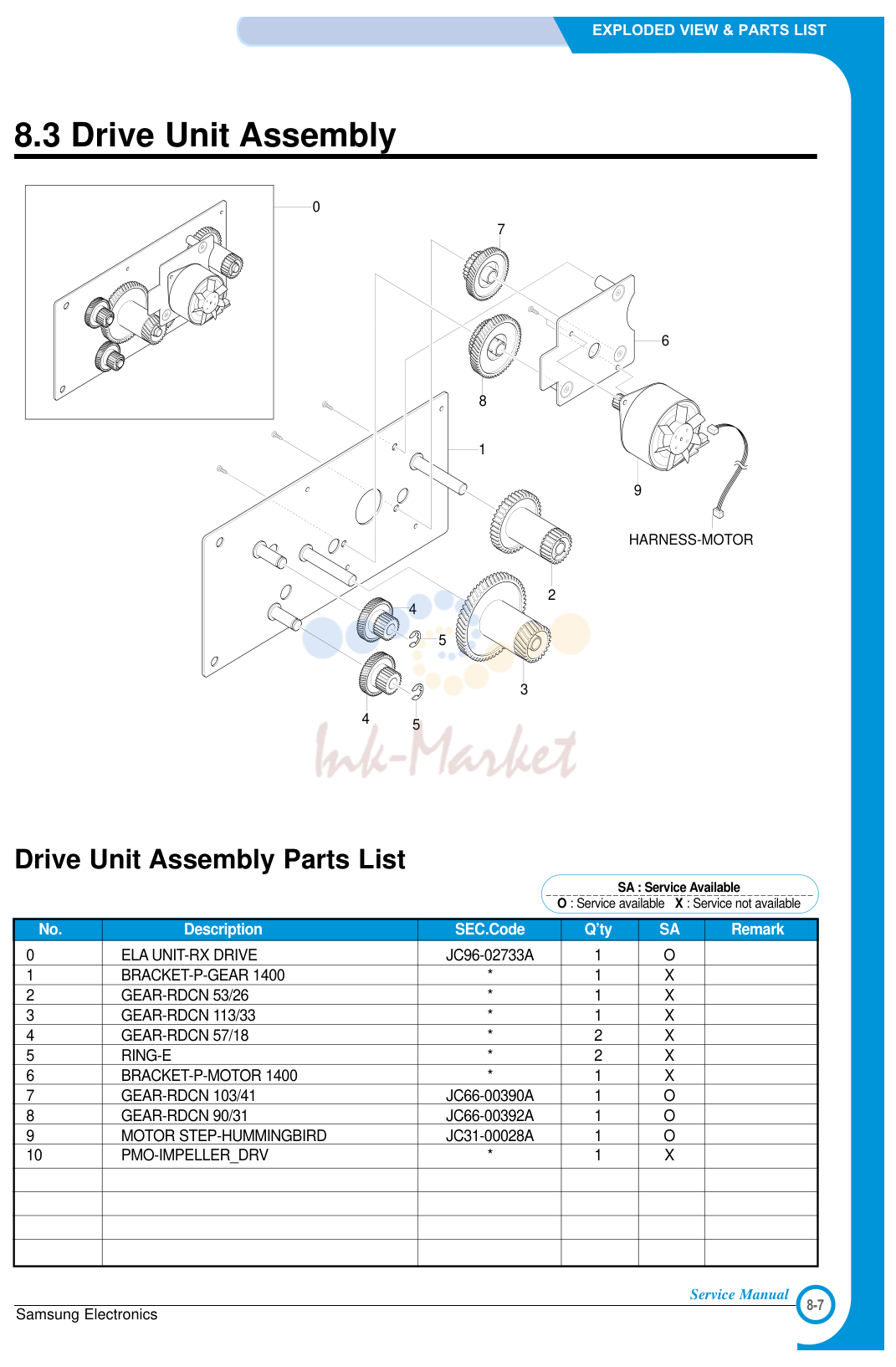

3. EXPLODED VIEW & PARTS LIST

№	Артикул	Описание
0	JC96-02733A запросить цену →	ELAUNIT-RX DRIVE
1		BRACKET-P-GEAR 1400 * 1 X
2		GEAR-RDCN 53/26 * 1 X
3		GEAR-RDCN 113/33 * 1 X
4		GEAR-RDCN 57/18 * 2 X
5		RING-E * 2 X
6		BRACKET-P-MOTOR 1400 * 1 X
7	JC66-00390A запросить цену →	GEAR-RDCN 103/41
8	JC66-00392A запросить цену →	GEAR-RDCN 90/31
9	JC31-00028A запросить цену →	MOTOR STEP-HUMMINGBIRD
10		PMO-IMPELLER_DRV * 1 X

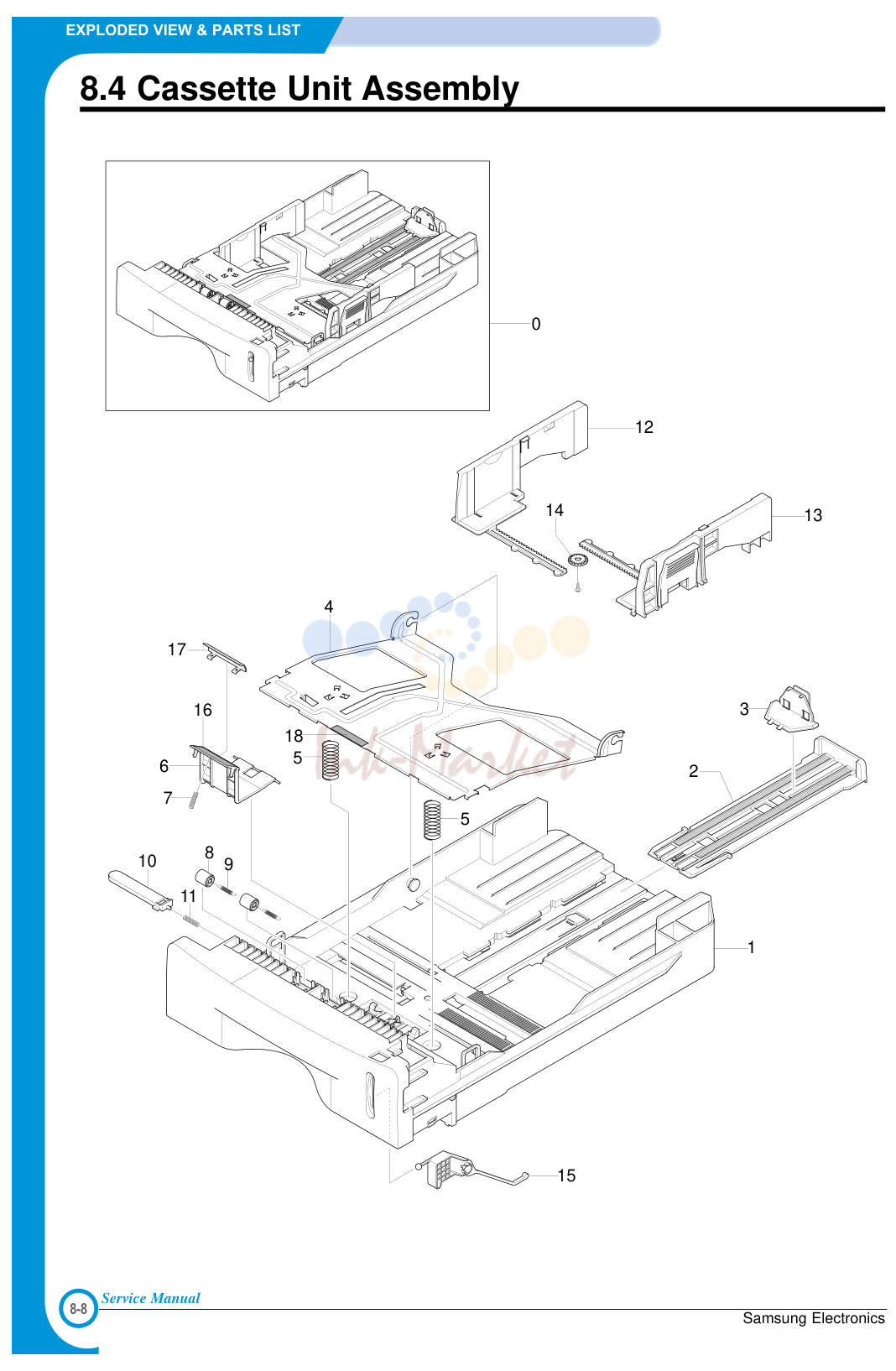

4. EXPLODED VIEW & PARTS LIST

№	Артикул	Описание
0	JC97-01750A запросить цену →	MEAUNIT-CASSETTE
1		FRAME-M-CASSETTE * 1 X ML-1710P
2	JC72-00970A запросить цену →	PMO-EXTENSION LARGE
3	JC72-00971A запросить цену →	PMO-EXTENSION SMALL
4		PLATE-P-KNOCK_UP * 1 X
5		SPRING-CS * 2 X
6		HOLDER-M-PAD * 1 X
7		SPRING ETC-EXITROLLFD * 1 X
8		ROLLER-M-IDLE FEED * 2 X
9		SPRING-ES * 2 X
10		PMO-PLATE_LOCKER * 1 X
11		SPRING ETC-LOCKER,PLATE * 1 X
12	JC70-00300A запросить цену →	ADJUST-M-CASSETTE_L
13	JC70-00301A запросить цену →	ADJUST-M-CASSETTE_R
14		GEAR-PINION * 1 X
15	JC64-00040A запросить цену →	INDICATOR-M-LEVER INDICATOR
16	JC73-00140A ✓ в наличии	RPR-FRICTION PAD
17		IPR-PLATE PAD * 1 X
18		RPR-PAD CASSETTE * 3 X

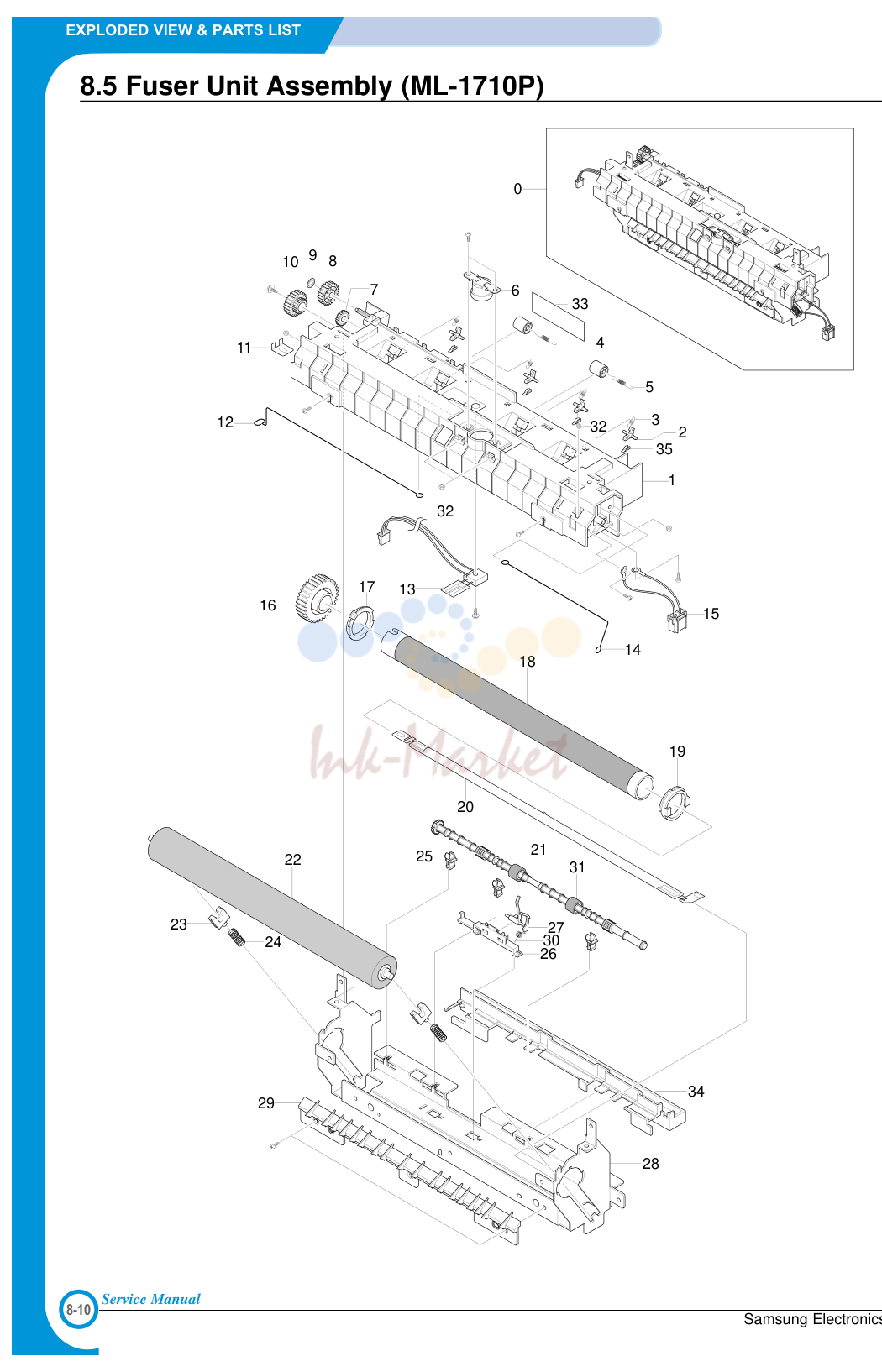

5. EXPLODED VIEW & PARTS LIST

№	Артикул	Описание
0	JC81-01690A запросить цену →	AS-FUSER 220V
1		COVER-M-FUSER * 1 X
2		HOLDER-M-PLATE CLAW * 4 X
3		SPRING ETC-CLAW * 4 X
4		PMO-ROLLER EXIT * 2 X
5		SPRING ETC-FUSER EXIT * 2 X
8		GEAR-IDLE 23 * 1 X
9		RING-CS * 1 X
10	JC66-00397A запросить цену →	GEAR-RDCN 25/15
11		IPR-ELECTRODE_LAMP * 1 X
12		ELECTRODE-WIRE_L * 1 X
13	1404-001298 ✓ в наличии	THERMISTOR-NTC
14		ELECTRODE-WIRE_R * 1 X
15	JC39-00238A запросить цену →	CBF HARNESS-FUSER 220V
16	JC66-00564A ✓ в наличии	GEAR-FUSER, Z37
17		BUSH-M-HR L * 1 X
18	JC66-00601A ✓ в наличии	ROLLER-HEAT
19	JC61-00590A ✓ в наличии	BUSH-M-HR R
20	4713-001183 запросить цену →	LAMP-HALOGEN
21		ROLLER-M-EXITF/UP * 1 X
22	JC66-00600A запросить цену →	ROLLER-PRESSURE
23		BEARING-PRESSURE/R * 2 X
24		SPRING-CS * 2 X
25		PMO-BUSHING TX * 3 X
26		HOLDER-ACTUATOR * 1 X
27	JC72-00987A запросить цену →	PMO-ACTUATOR_EXIT
28		IPR-P-FRAME_FUSER * 1 X
29		GUIDE-M-INPUT * 1 X
30		SPRING-TS * 1 X
31		RMO-RUBBER_EXIT * 2 X
32		NUT-HEXAGON * 5 X
33		LABEL(P)-CAUTION, HOT_FUSER * 1 X
34		PMO-FUSER_EXIT * 1 X
35		PLATE-P-CLAW * 4 X
