1. Exploded Views and Parts List
2. Exploded Views and Parts List
3. Exploded Views and Parts List
4. Exploded Views and Parts List
5. Exploded Views and Parts List
6. Exploded Views and Parts List

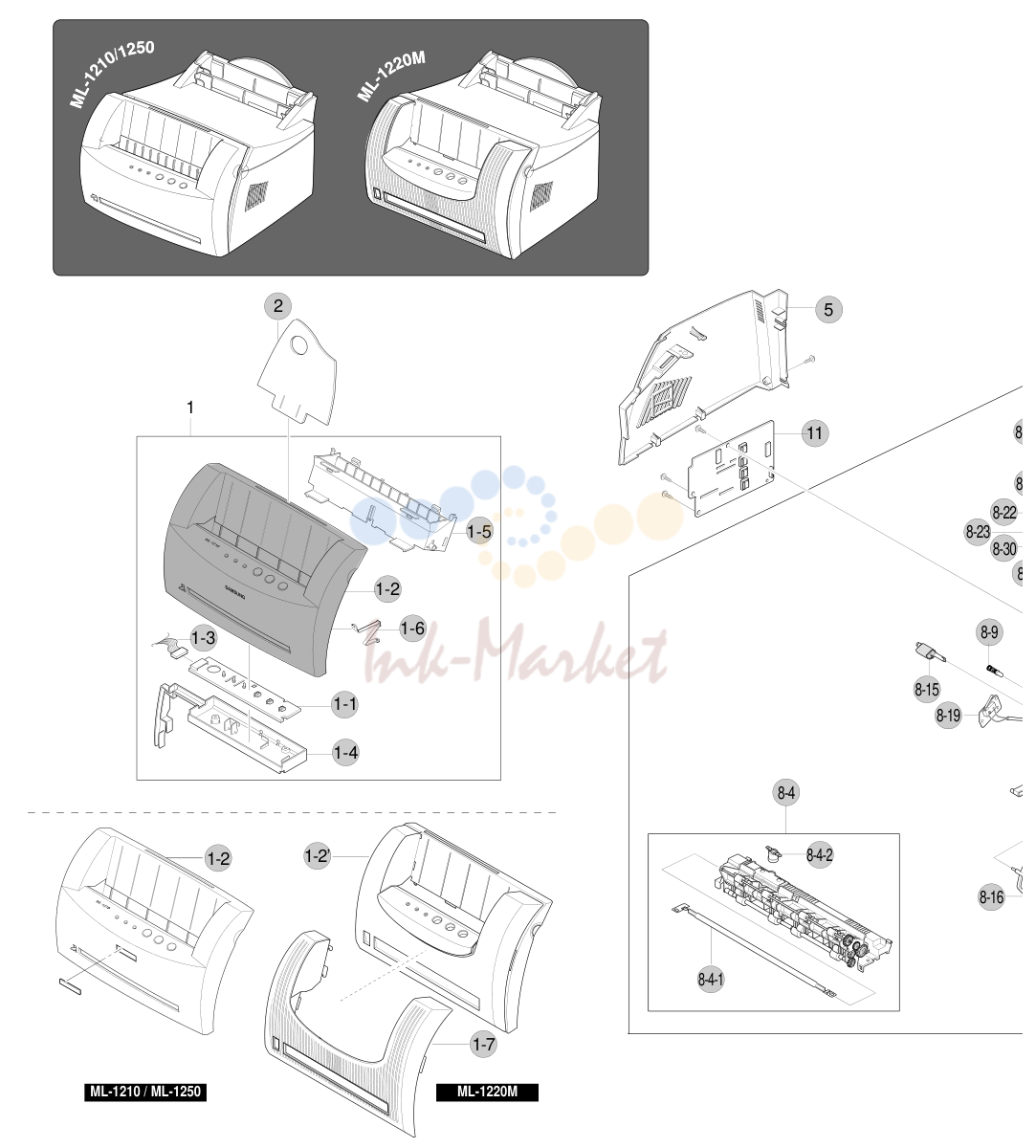

1. Exploded Views and Parts List

№	Артикул	Описание
1		ELAUNIT-CVR FRONT * 1 X
1-1	JC92-01280A запросить цену →	PBASUB-LED PANEL
1-2		PMO-COVER FRONT refer to the table ⇒⇒ 1 O
1-3	JC39-00112C запросить цену →	CBF HARNESS-FRONTPANEL
1-4	JC72-00678A запросить цену →	PMO-COVER PCB
1-5	JC72-00511A запросить цену →	PMO-GUIDE STACKER
1-6	JC72-00519A запросить цену →	PMO-STOPPER
1-7	JC72-00843A запросить цену →	PMO-COVER FRONT, SUB IMAC
2	JC72-00302A запросить цену →	PMO-STACKER RX
3	JC72-00522A запросить цену →	PMO-COVER TOP
4	JC75-00094A запросить цену →	PMO-COVER REAR
5	JC72-00523A запросить цену →	PMO-COVER SIDE(L)
6	JC72-00524A запросить цену →	PMO-COVER SIDE(R)
7	JC75-00099A запросить цену →	MEC-TRAY(P)
8		ELAUNIT-FR LOWER * 1 X
8-1	JC72-00533A запросить цену →	PMO-FRAME LOWER
8-2	JC75-00129A запросить цену →	MEC-ROLLER_TRANSFER
8-3	3103-001085 запросить цену →	FAN-DC
8-4	JC81-00424A запросить цену →	ELAHOU-FUSER ASS’Y
8-5	JC75-00053A запросить цену →	MEC KNOCKUP-ASS’Y
8-6	JC97-01486A запросить цену →	MEC UNITHOLDER PAD
8-7	JC72-00124A запросить цену →	PMO-CAP_PAD
8-8	JC75-00056A запросить цену →	MEC GEAR-PICK UP
8-9	JC75-00049A запросить цену →	MEC-TERMINAL
8-10	JC92-01197A запросить цену →	PBAMAIN-SENSOR
8-11	JC33-00002B запросить цену →	SOLENOID
8-12	JC75-00072A запросить цену →	MEC-CAM PICK UP
8-13	JC75-00050B запросить цену →	MEC-SIDE PAD(L)
8-14	JC75-00051B запросить цену →	MEC-SIDE PAD(R)
8-15	JC97-01308A запросить цену →	MEAETC-ROLLER PICK UP
8-16	JC72-00130A запросить цену →	PMO-ACTUATOR-EXIT
8-17	JC72-00119A запросить цену →	PMO-ACTUATOR-FEED
8-18	JC75-00111A запросить цену →	MEC-PLATE UPPER
8-19	JC96-01584A запросить цену →	ELAHOU-OPEN SENSOR
8-20	JC96-02037A запросить цену →	ELAHOU-PTLASS’Y
5-4		Samsung Electronics
8-21	JC72-00101A запросить цену →	PMO-BUSHING_TR(R)
8-22	JC72-00102A ✓ в наличии	PMO-BUSHING_TR(L)
8-23	JC61-00458A запросить цену →	SPRING-TR, L
8-24	JC61-00024A запросить цену →	SPRING-TR (300)
8-25	JC72-00532A запросить цену →	PMO-HOLDER_EXIT
8-26	JC72-00534A запросить цену →	PMO-COVER PTL
8-27	JC72-40849A запросить цену →	PMO-BUSHING SHAFT
8-28	JC75-00054A запросить цену →	MEC-ROLLER FEED
8-29	JC75-00055A запросить цену →	EMC-HOLDER FEED
8-30	JC72-00100D запросить цену →	PMO-HOLDER TR
9	JC92-01316D запросить цену →	PBAMAIN-CONTROLLER GDI
11	JC44-00024A запросить цену →	SMPS-HVPS
12	JC96-02125A запросить цену →	ELAUNIT-RX DRIVE
13	JC59-00015A запросить цену →	UNIT-LSU

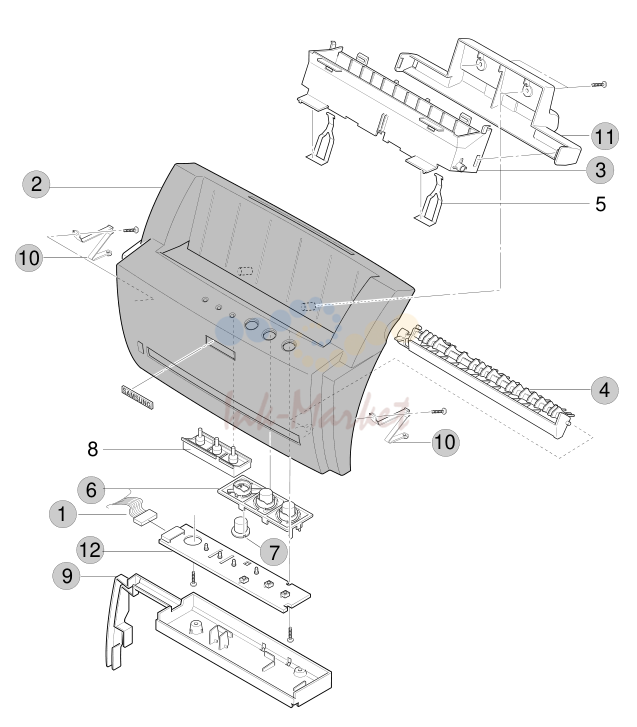

2. Exploded Views and Parts List

№	Артикул	Описание
0		ELAHOU-COVER FRONT * 1 X
1	JC39-00146A запросить цену →	CBF-HARNESS-PANELMAIN
2	JC72-00841A запросить цену →	PMO-COVER FRONT
2-1	JC72-00843A запросить цену →	PMO-COVER-FRONT, SUB IMAC
3	JC72-00511A запросить цену →	PMO-GUIDE STACKER
4	JC72-00513A запросить цену →	PMO-DOOR FACE UP
5		PPR-SHEETPAPER GUIDE * 1 X
6	JC72-00515A запросить цену →	PMO-KEYA
7	JC72-00516A запросить цену →	PMO-KEYB
8		PMO-LENS SED * 1 X
9	JC72-00678A запросить цену →	PMO-COVER PCB
10	JC72-00519A запросить цену →	PMO-STOPPER
11	JC72-00577A запросить цену →	PMO-BRKTPUSH DEVE
12	JC92-01280A запросить цену →	PBASUB DISP-PANEL
13	JC72-00843A запросить цену →	PMO-COVER FRONT, SUB IMAC

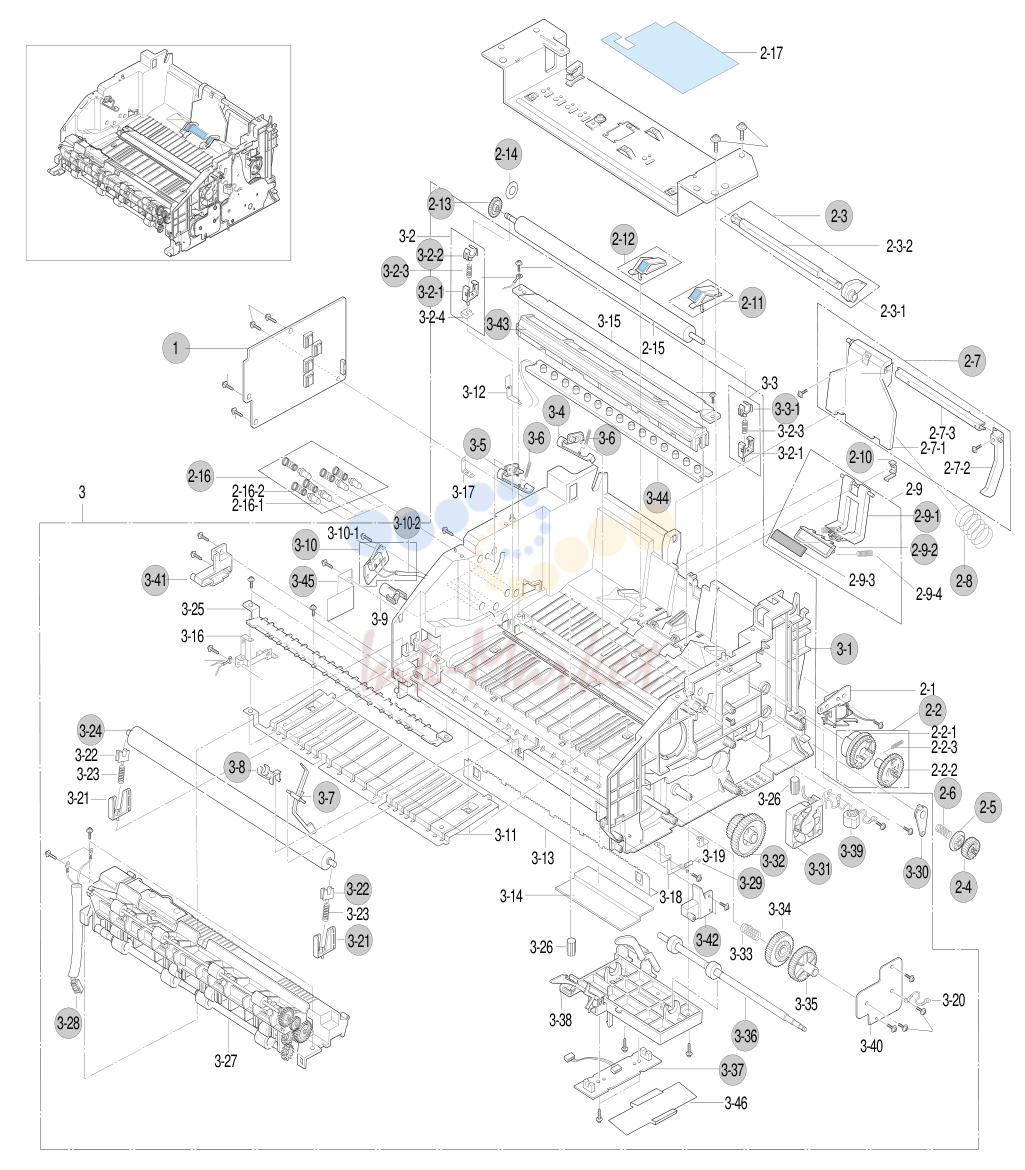

3. Exploded Views and Parts List

№	Артикул	Описание
1	JC44-00024A запросить цену →	SMPS-HVPS
2		ELAHOU-ENGINE ASS’Y * 1 X
2-1		SOLENOID-(APOLLO) * 1 X
2-2	JC75-00056A запросить цену →	MEC-GEAR PICKUP
2-3	JC75-00072A запросить цену →	MEC-CAM PICKUP
2-4	JC72-00115A запросить цену →	PMO-GEAR_FEED
2-5	JC72-00116A запросить цену →	PMO-CLUTCH_FEED
2-6	JC61-00012A запросить цену →	SPRING-CLUTCH
2-7	JC75-00053A запросить цену →	MEC-KNOCKUPASS’Y
2-8	JC61-00023A запросить цену →	SPRING-KNOCK UP
2-9		MEC-HOLDER PAD * 1 X
2-10	JC72-00124A запросить цену →	PMO-CAP_PAD
2-11	JC75-00051B запросить цену →	MEC-SIDE PAD(R)
2-12	JC75-00050B запросить цену →	MEC-SIDE PAD(L)
2-13	JC72-00179A запросить цену →	PMO-GEAR_TRANSFER
2-14	JC72-00288A запросить цену →	PPR-SPACER DR
2-15		MEC-TRANSFER ROLLER * 1 X
2-16	JC75-00049A запросить цену →	MEC-TERMINAL
2-17		PCT-INSULATOR ENG B’D * 1 X
3		ELAHOU-FRAME LOWER * 1 X
3-1	JC72-00533A запросить цену →	PMO-FRAME LOWER
3-2		MEAETC-HOLDER TR L * 1 X
3-3		MEAETC-HOLDER TR R * 1 X
3-4	JC72-41135A запросить цену →	PMO-CAPPLTE GU/DEV R
3-5	JC72-41173A запросить цену →	PMO-CAPPLTE GU/DEV L
3-6	JC61-00038A запросить цену →	SPRING-GUIDE DEVE
3-7	JC72-00130A запросить цену →	PMO-ACTUATOR_EXIT
3-8	JC72-00532A запросить цену →	PMO-HOLDER_EXIT
3-9		PMO-BUSHING_TERMINAL * 1 X
3-10	JC96-01584A запросить цену →	ELAHOU-OPEN SENSOR
3-11		IPR-GUIDE-TR * 1 X
3-12		IPR-PLATE-TERMINAL * 1 X
3-13		IPR-SAW_PLATE * 1 X
3-14		PCT-FILM SAW * 1 X
3-15		IPR-EARTH_TRANS * 1 X
3-16		IPR-GROUND_GUIDE * 1 X
3-17		IPR-GROUND_HVPS * 1 X
3-18		IPR-GROUND_FUSER * 1 X
3-19		IPR-GROUND_DRIVE * 1 X
3-20		CBF HARNESS-OPE GND * 1 X
3-21	JC72-00531A запросить цену →	PMO-HOLDER_PR
3-22	JC65-10205A запросить цену →	BEARING-PRESSURE R
3-23		SPRING-PR * 1 X
3-24	JC75-00130A	MEC-ROLLER_PRESSURE
3-25		PMO-GUIDE_INPUT * 1 X
3-26		RMO-RUBBER_FOOT * 1 X
3-27		ELAHOU-FUSER ASS’Y220V * 1 X
3-28	JC39-00042A запросить цену →	CBF-HARNESS FUSER
3-29	JC96-01579A запросить цену →	ELAHOU-MOTOR GND
3-30	JG72-40849A запросить цену →	PMO-BUSHING SHAFT
3-31	3103-001085 запросить цену →	FAN-DC
3-32	JC72-00154A запросить цену →	PMO-GEAR_83/35
3-33		SPRING-FUSER DR * 1 X
3-34		PMO-GEAR_FU_IN 47 * 1 X
3-36	JC75-00054A запросить цену →	MEC-ROLLER FEED
3-37	JC92-01197A запросить цену →	PBAMAIN-SENSOR
3-38		EMC-HOLDER FEED * 1 X
5-10		Samsung Electronics
3-39	JC39-00144A запросить цену →	CBF HARNESS-MOTOR GND
3-40		IRP-BRKTFUSER DRV * 1 X
3-41	JC72-00525A запросить цену →	PMO-HINGE FRONT(L)
3-42	JC72-00526A запросить цену →	PMO-HINGE FRONT(R)
3-43	JC72-00534A запросить цену →	PMO-COVER PTL
3-44	JC96-02037A запросить цену →	ELAHOU-PTL
3-45	JC72-00596A запросить цену →	PCT-COVER SHEETLAMP
3-46		PCT-INSULATOR SENSOR B’D * 1 X

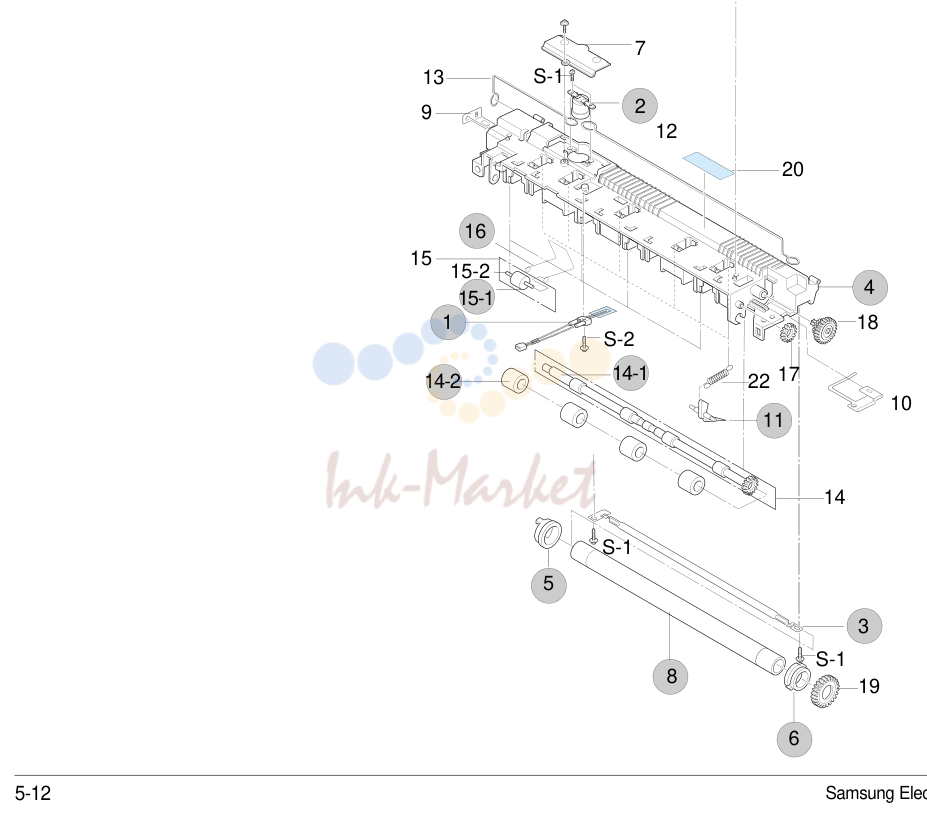

4. Exploded Views and Parts List

№	Артикул	Описание
0		ELAHOU-FUSER ASS’Y * 1 X
1	1404-001188 запросить цену →	THERMISTOR-NTC
3	4713-001136 запросить цену →	LAMP-HALOGEN
4	JC72-00527A запросить цену →	PMO-COVER FUSER
5	JC72-00530A запросить цену →	PMO-BUSHING H/R, L
6	JC72-00529A запросить цену →	PMO-BUSHING H/R, R
7		PMO-COVER_THERMOSTAT * 1 X
8	JC71-00012B запросить цену →	NPR-ROLLER HEAT
9		IPR-ELECTRODE_PLATE * 1 X
10		IPR-GROUND_FU * 1 X
11	JC72-41128A запросить цену →	PMO-GUIDE CLAW
12		ELECTRODE-WIRE,1 * 1 X
13		ELECTRODE-WIRE,S * 1 X
14		MEAETC-SHAFTEXIT * 1 X
14-1	JC72-00150A запросить цену →	PMO-SHAFT_EXIT(Z15)
14-2	JC73-00017A запросить цену →	RMO-RUBBER_EXIT
15		PMO-ROLLER_IDLE EXIT * 1 X
15-1	JC70-00064A запросить цену →	IPR-PIN ROLLER EXIT
16	JC61-00017A запросить цену →	SPRING-EXIT
18		PMO-GEAR_EXIT_IDLE * 1 X
19		PMO-GEAR_FUSER * 1 X
20		LABEL(R)-CAU_HOT_FU * 1 X
21		SPRING-EXITDOWN * 1 X
22		SPRING-ES, GUIDE CLAW * 1 X
23		GEAR-EXITF/DOWN * 1 X
24		BEARING-EXITFU L * 1 X
25	JC72-00527A запросить цену →	PMO-COVER FUSER F/DOWN
26	JC72-00532A запросить цену →	PMO-HOLDER_EXIT_DOWN
27		PMO-EXIT_DOWN_L * 1 X
28		PMO-EXIT_DOWN_S * 1 X
29		RMO-RUBBER-KICKER * 1 X
30		MEC-UNIT_EXIT, F_DOWN * 1 X

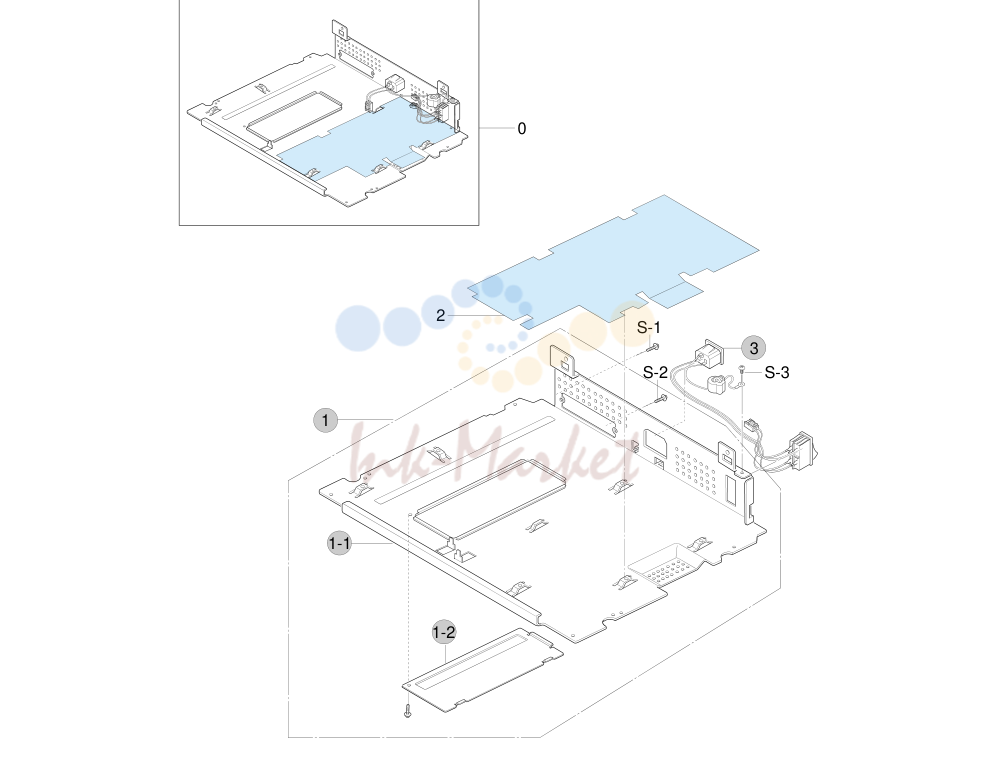

5. Exploded Views and Parts List

№	Артикул	Описание
5-5		Shield Engine Unit Assembly
0		ELAHOU-SHIELD ENGINE * 1 X
1	JC75-00105C запросить цену →	MEC-SHIELD BRKTCONTROLLER
1-1	JC70-00130C запросить цену →	IPR-SHIELD ENGINE
1-2	JC70-00131A запросить цену →	IPR-BRKTCONTROLLER
2		PCT-INSULATOR SMPS * 1 X
3	JC39-00134A запросить цену →	CBF HARNESS-INLETASS’Y
5-14		Samsung Electronics
5-6		RX Drive Assembly
0	JC96-02125A запросить цену →	ELAHOU-RX DRIVE
1	JC31-00005B запросить цену →	MOTOR-STEP
2		PMO-GEAR_71/28 * 1 X
3		PMO-GEAR_73/22 * 1 X
4		PMO-GEAR_132/19 * 1 X
5		IPR-BRKT_MOTOR * 1 X
6		IPR-BRKT_GEAR * 1 X
7		CBF-HARNESS_MOTOR * 1 X

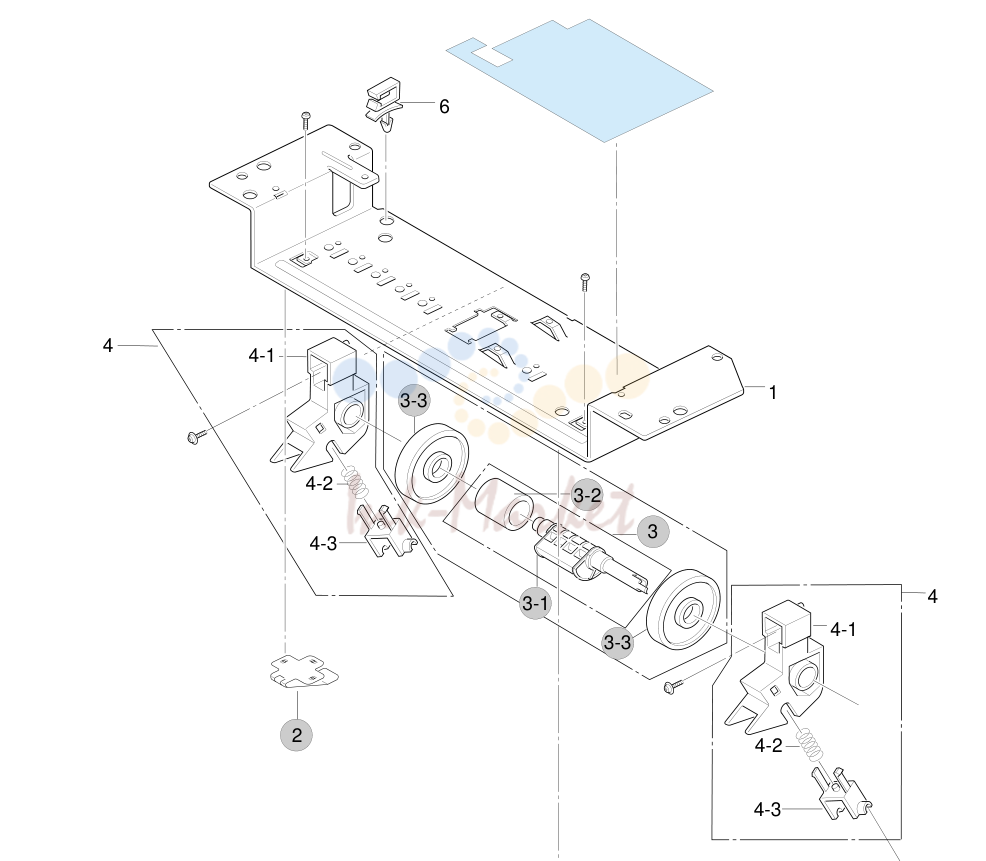

6. Exploded Views and Parts List

№	Артикул	Описание
0	JC75-00111A запросить цену →	MEC-PLATE UPPER
1		IPR-UPPER-PLATE * 1 X
2	JC70-10223A запросить цену →	IPR-PLATE SPRING DEV
3	JC97-01308A запросить цену →	MEAETC-ROLLER PICKUP
3-1	JC72-00109A ✓ в наличии	PMO-HOUSING_PICKUP
3-2	JC73-00018A ✓ в наличии	RMO-ROLLER_PICKUP
3-3	JC72-00110A запросить цену →	PMO-IDLE_PICKUP
4		MEAETC-IDLE FEED * 1 X
4-1		PMO-HOLDER_PICKUP * 1 X
4-2		SPRING-FEED * 1 X
4-3		PMO-HOLDER_IDLE,FEED * 1 X
5		ICT-ROLLER_IDLE,FEED * 1 X
6		CABLE CLAMP * 1 X
