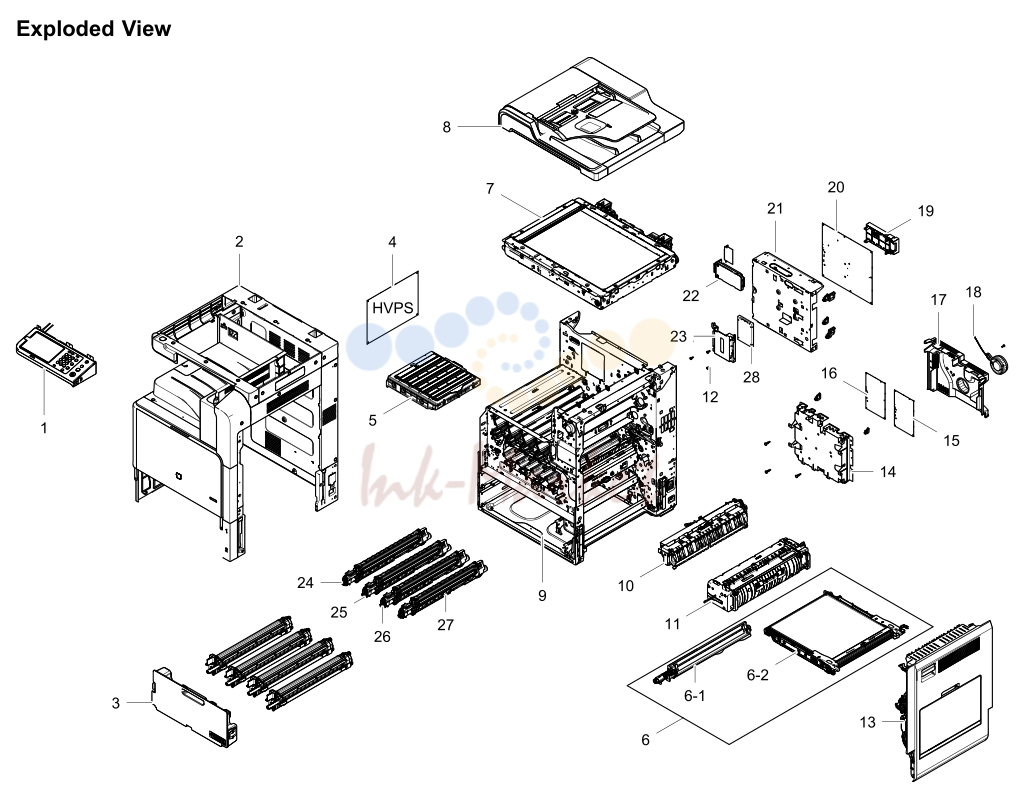

1. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
1	JC97-04006A запросить цену →		OPE;CLX-9201,WORLD,SEC
2	JC95-01506A запросить цену →		COVER;CLX-9201,WORLD,SEC
3	JC96-06209A запросить цену →		CARTRIDGE-WTB
4	JC44-00212A запросить цену →		HVPS-POLARISHVPS;24V,21.6V~27.6V,MAX
5	JC97-04010A ✓ в наличии		LSU;CLX-9201,SEC,TANDEM,A3,600,SingleBe
6	JC93-01053A запросить цену →		TRANSFER-ITB;X4300,SEC
6-1	JC96-06246A запросить цену →		TRANSFER-CARTRIDGE-ITB CLEAN
6-2	JC93-01054A запросить цену →		TRANSFER-CARTRIDGEITB;X4300,SEC
7	JC97-04020A запросить цену →		PLATENFRHR;CLX-9201,SCANNER
8	JC97-03989A запросить цену →		DADF;CLX-9201,SEC
9	JC93-00855A запросить цену →		FRAME MAIN-ENGINE
10	JC90-01118A запросить цену →		EXIT;CLX-9201
11	JC91-01063A ✓ в наличии		FUSER;CLX-9201,SEC,WORLD,230V
12	6009-001396 запросить цену →		SCREW-SPECIAL
13	JC95-01507A запросить цену →		COVER-SIDE;CLX-9201
14	JC63-03415A запросить цену →		SHIELD-SMPS LOWER
15	JC44-00211A запросить цену →		FDB-POLARIS / EVERGREEN_V2
16	JC44-00100C запросить цену →		SMPS-V2; CLX-9201,PSPN
17	JC63-03421A запросить цену →		COVER-SMPS UPPER
18	JC31-00160C запросить цену →		FAN-TYPE6;120mA,4.00mmH20,0.424m^3/mi
19	JC61-04789A запросить цену →		GUIDE-FAX;CLX-9201,HIPS,24.9,139,67.6,HB
20	JC92-02429A запросить цену →		PBA-MAIN;CLX-9201,SEC,FR-4,6Layer
21	JC63-03414A запросить цену →		SHIELD-MAIN LOWER
22	JC92-02439A запросить цену →		PBA-FAXJOINT;CLX-9201,SEC,CEM-3,2Layer
23	JC97-02276A запросить цену →		MEA UNIT-HOLDER HDD
24	JC96-06219A запросить цену →		CARTRIDGESUB-DEVEYKIT;CLX-9301,SEC
25	JC96-06220A запросить цену →		CARTRIDGESUB-DEVEMKIT;CLX-9301,SEC
26	JC96-06221A запросить цену →		CARTRIDGESUB-DEVECKIT;CLX-9301,SEC
27	JC96-06222A запросить цену →		CARTRIDGESUB-DEVEKKIT;CLX-9301,SEC
28	JC59-00035A запросить цену →		HDD
2			Copyright© 1995-2016 SAMSUNG. All rights reserved.

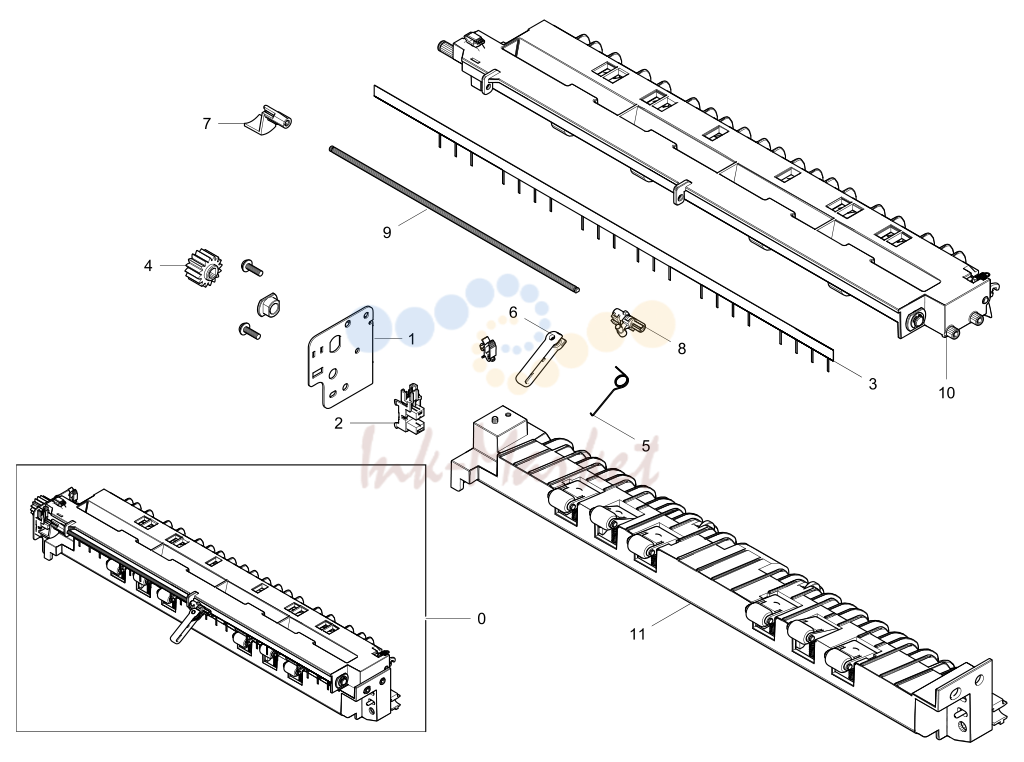

2. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC90-01118A запросить цену →		EXIT;CLX-9201
1	JC61-04690A запросить цену →		BRACKET-REAR EXIT
2	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
3	JC67-00563A запросить цену →		BRUSH-EXIT;CLX-9201,SUSFIBER,368,16.9
4	JC66-02163A запросить цену →		GEAR-EXIT;CLX-9350,POM,1.0,16,18.39
5	6107-002654 запросить цену →		SPRING-TS;SUS304,PI0.45,ID6.5,OD7.4,RIGH SC
6	JC66-02217A запросить цену →		ACTUATOR-F_D FULL EXIT
7	JC66-02218A запросить цену →		LEVER-ACTURATOR F_D FULL
8	JC66-02278A запросить цену →		LEVER-ACTFULLEXIT;CLX-9350,PC,Black
9	JC66-02423A запросить цену →		SHAFT-ACTUATOR F_D FULL EXIT
10	JC90-01132A запросить цену →		EXIT-GUIDEUPPER;CLX-9201
11	JC90-01133A запросить цену →		EXIT-GUIDELOWER;CLX-9201
4			Copyright© 1995-2016 SAMSUNG. All rights reserved.

3. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC90-01140A запросить цену →		CASSETTE-1ST;CLX-9201,SEC
1	JC61-04712A запросить цену →		FRAME-CASSETTE1ST;CLX-9201,HIPS,SPLIT
2	JC64-00715A запросить цену →		LOCKER-CASSETTE 1ST
3	6107-001761 запросить цену →		SPRING-ES;SWPB,0.55,4.55,RIGHT,CLOSED
4	JC61-04886A запросить цену →		HOLDER-LOCKER
5	JC90-01129A запросить цену →		CASSETTE-COVER;CLX-9201,SEC
6	JC90-01130A запросить цену →		CASSETTE-GUIDEFRONT;CLX-9201,SEC
7	JC90-01131A запросить цену →		CASSETTE-GUIDEREAR;CLX-9201,SEC
8	JC66-01020A запросить цену →		GEAR-M_PINION 24
9	6002-000440 запросить цену →		SCREW-TAPPING
10	JC90-01128A запросить цену →		CASSETTE-BRACKETLIFT;CLX-9201,SEC
11	JC66-03285A запросить цену →		SHAFT-LIFTINGCST;CLX-9201,SUM23,231.3,
12	JC90-01588A ✓ в наличии		CASSETTESUB-LIFTINGGEAR;CLX-9201
13	JC61-03206A запросить цену →		PLATE-LEVER;CLX-9350,EGI-SECC,1.6T,73.6,
14	JC61-04718A запросить цену →		GUIDE-LEFT;CLX-9201,HIPS,64,79.3,ICE-GRE
15	JC64-00704A запросить цену →		INDICATOR-SIZE REAR
16	JC66-03202A запросить цену →		LEVER-LINKSIZE1ST;CLX-9201,ABS,3,19.2,
17	6003-000264 запросить цену →		SCREW-TAPTYPE
18	JC64-00703A запросить цену →		INDICATOR-SIZE SIDE
19	JC61-04767A запросить цену →		PLATE-KNOCK UP
20	JC62-00946A запросить цену →		SEAL-PADCST;CLX-9201,CIGAL,BLK,0.7,47,1
21	JC61-03331A запросить цену →		ROLLER-IDLE CST
6			Copyright© 1995-2016 SAMSUNG. All rights reserved.

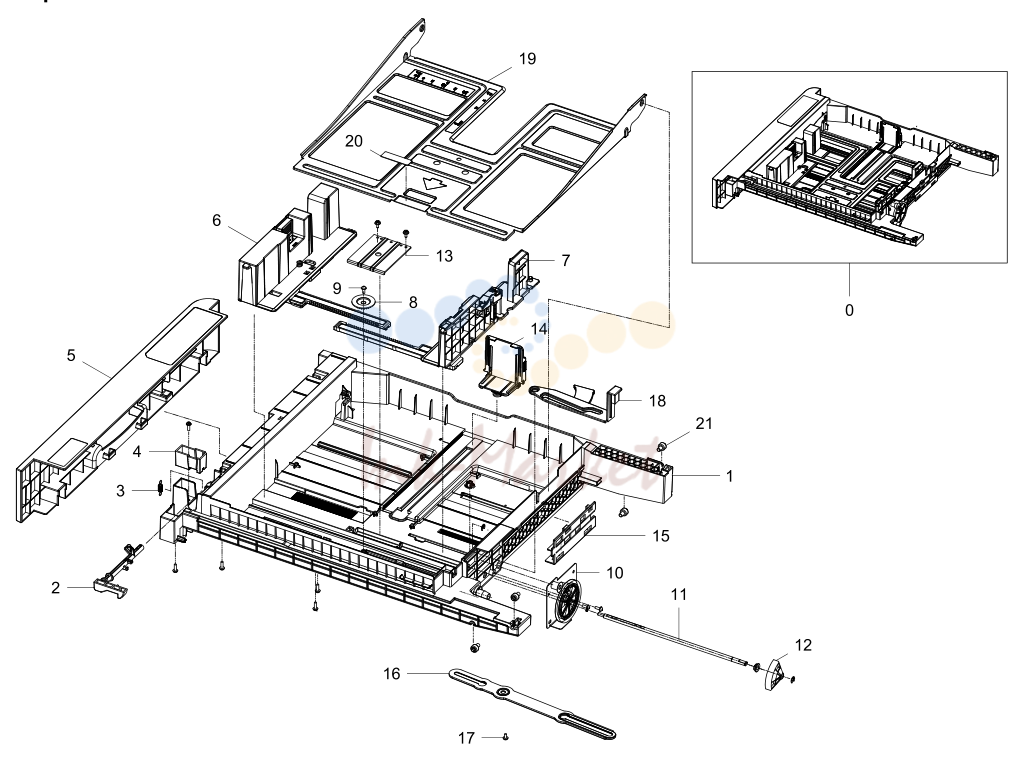

4. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC90-01141A запросить цену →		CASSETTE-2ND;CLX-9201,SEC
1	JC61-04713A запросить цену →		FRAME-CASSETTE 2ND
2	JC64-00716A запросить цену →		LOCKER-CASSETTE 2ND
3	6107-001761 запросить цену →		SPRING-ES;SWPB,0.55,4.55,RIGHT,CLOSED
4	JC61-04886A запросить цену →		HOLDER-LOCKER
5	JC90-01129A запросить цену →		CASSETTE-COVER;CLX-9201,SEC
6	JC90-01130A запросить цену →		CASSETTE-GUIDEFRONT;CLX-9201,SEC
7	JC90-01131A запросить цену →		CASSETTE-GUIDEREAR;CLX-9201,SEC
8	JC66-01020A запросить цену →		GEAR-M_PINION 24
9	6002-000440 запросить цену →		SCREW-TAPPING
10	JC90-01128A запросить цену →		CASSETTE-BRACKETLIFT;CLX-9201,SEC
11	JC66-03285A запросить цену →		SHAFT-LIFTINGCST;CLX-9201,SUM23,231.3,
12	JC90-01588A ✓ в наличии		CASSETTESUB-LIFTINGGEAR;CLX-9201
13	JC61-03206A запросить цену →		PLATE-LEVER;CLX-9350,EGI-SECC,1.6T,73.6,
14	JC61-04718A запросить цену →		GUIDE-LEFT;CLX-9201,HIPS,64,79.3,ICE-GRE
15	JC64-00704A запросить цену →		INDICATOR-SIZE REAR
16	JC66-03201A запросить цену →		LEVER-LINKSIZE2ND;CLX-9201,ABS,21.2,19
17	6003-000264 запросить цену →		SCREW-TAPTYPE
18	JC64-00703A запросить цену →		INDICATOR-SIZE SIDE
19	JC61-04767A запросить цену →		PLATE-KNOCK UP
20	JC62-00946A запросить цену →		SEAL-PADCST;CLX-9201,CIGAL,BLK,0.7,47,1
21	JC61-03331A запросить цену →		ROLLER-IDLE CST
8			Copyright© 1995-2016 SAMSUNG. All rights reserved.

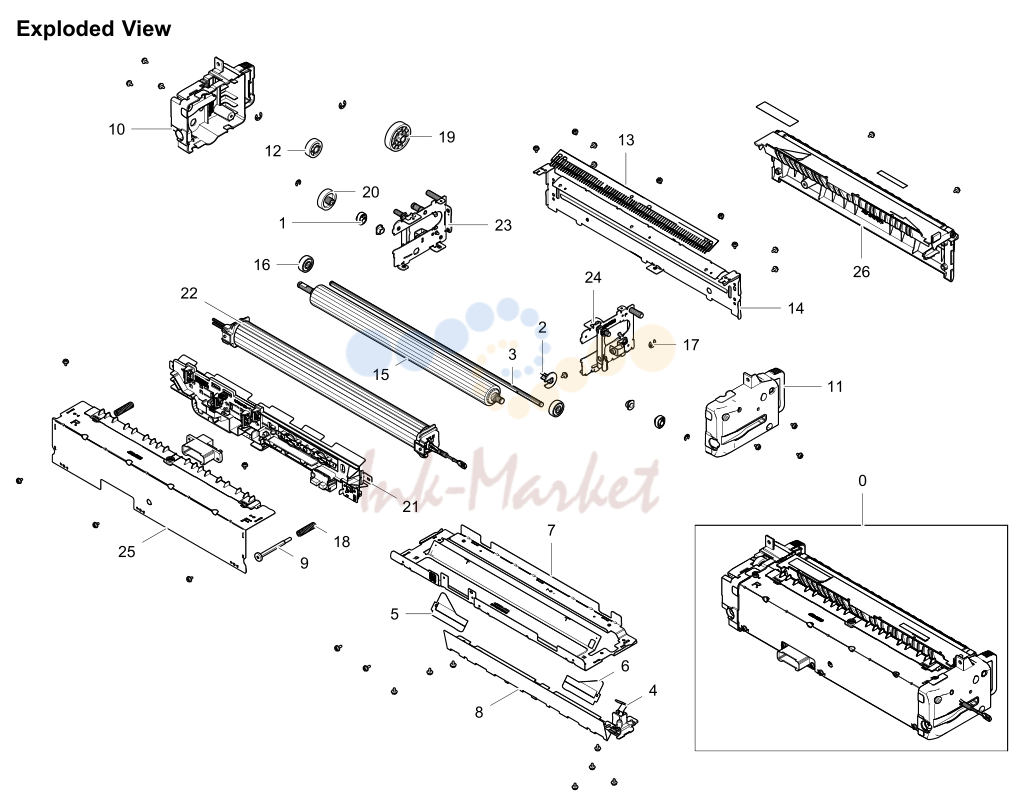

5. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC91-01063A ✓ в наличии		FUSER;CLX-9201,SEC,WORLD,230V
1	JC66-03299A запросить цену →		CAM-REAR
2	JC61-04527A запросить цену →		HOLDER-ENCORDER PRESSURE
3	JC66-03161A запросить цену →		SHAFT-CAM;CLX-9201,SUM22,L405,PI6
4	JC91-01056A запросить цену →		FUSER-BIAS;CLX-9201,SEC,EXP
5	JC01-00075A запросить цену →		FILM-FUSERREAR;PIFILM,T0.225,BROWN
6	JC01-00074A запросить цену →		FILM-FUSERFRONT;PIFILM,T0.225,BROWN
7	JC61-04552A запросить цену →		BRACKET-FUSER BOTTOM
8	JC61-04546A запросить цену →		BRACKET-INLET GUIDE
9	JC66-03162A запросить цену →		SHAFT-PRESSURE
10	JC61-04532A запросить цену →		FRAME-FUSER REAR
11	JC61-04531A запросить цену →		FRAME-FUSER FRONT
12	JC66-03145A запросить цену →		GEAR-IDLEFUSER;CLX-9201,PA66,1.0,23,25
13	JC67-00554A запросить цену →		BRUSH-FUSER OUTPUT; CLX-9201,SUS
14	JC61-04557A запросить цену →		BRACKET-FUSER BACK
15	JC66-03258A запросить цену →		ROLLER FUSER-PRESSURE
16	6601-002683 запросить цену →		BEARING BALL; 608ZZ
17	6044-000129 запросить цену →		RING-E;ID6,OD12,T0.8,ZPC(WHT),STSC
18	6107-003007 запросить цену →		SPRING-CS;SWPB,CD1.4,L29.5,ID5.2,OD8.0
19	JC66-03144A запросить цену →		GEAR-PR;CLX-9201,PPS+GF,1.0,38,40
20	JC66-03143A запросить цену →		GEAR-FUSER PRESSURE
21	JC91-01060A запросить цену →		FUSER-BRACKETBELT;CLX-9201,SEC,EXP
22	JC91-01061A запросить цену →		FUSER-BELT;CLX-9201,SEC,EXP
23	JC91-01058A запросить цену →		FUSER-BRACKETREAR;CLX-9201,SEC,EXP
24	JC91-01057A запросить цену →		FUSER-BRACKETFRONT;CLX-9201,SEC,EXP
25	JC91-01059A запросить цену →		FUSER-BRACKETTOP;CLX-9201,SEC,EXP
26	JC91-01055A запросить цену →		FUSER-GUIDEDUPLEX;CLX-9201,SEC,EXP
10			Copyright© 1995-2016 SAMSUNG. All rights reserved.

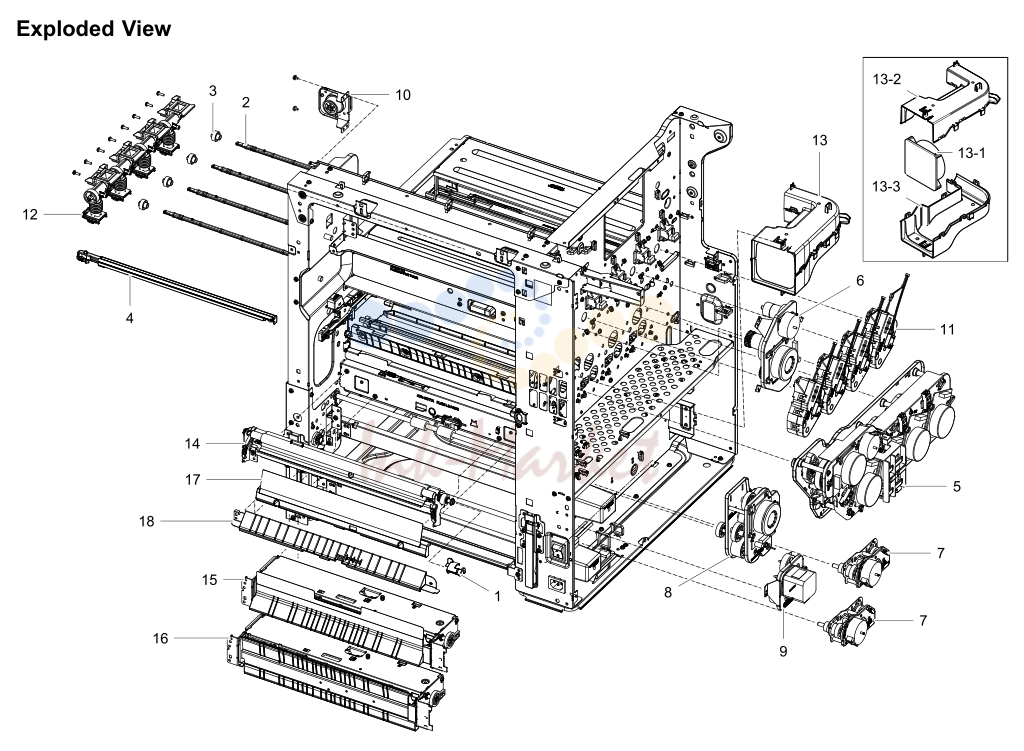

6. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
1	JC61-04900A запросить цену →		STOPPER-REGI
2	JC66-03164A запросить цену →		LINK-FEEDING DUCT
3	JC66-03166A запросить цену →		GEAR-IDLE FEEDING DUCT
4	JC93-00078B запросить цену →		FRAME-REGI HOLDER DUST
5	JC93-00440A запросить цену →		DRIVEMAIN;CLX-9201NA,SEC
6	JC93-00441A ✓ в наличии		DRIVEFUSER-EXIT;SEC,1.1,47*8.9,75,GRAY,
7	JC93-00442A запросить цену →		DRIVE-PICKUP;SEC,5,BLACK,CLX-9201NA
8	JC93-00443A запросить цену →		DRIVE-REGIMP;SEC,CLX-9201NA
9	JC93-00444A запросить цену →		DRIVE-FEED;SEC,16,60',BLACK,CLX-9201NA
10	JC93-00445A запросить цену →		DRIVE-WTB; SEC,ID10,BLACK,PORON
11	JC93-00446A запросить цену →		DRIVE-TONER SUPPLY
12	JC93-00483A запросить цену →		FRAME MAIN-DUCT TONER
13	JC93-00497A запросить цену →		FRAME MAIN-DUCT FUSER
13-1	JC31-00161A запросить цену →		FAN;Type7,24,170mA,0.949m^3/mi
13-2	JC67-00570A запросить цену →		DUCT-FUSER UPPER
13-3	JC67-00571A запросить цену →		DUCT-FUSER LOWER
14	JC93-00508A запросить цену →		FRAME-MAINREGI;CLX-9201
15	JC93-00511A запросить цену →		FRAMEMAIN-PICKUP1ST;CLX-9201,SEC
16	JC93-00512A запросить цену →		FRAME MAIN-PICKUP 2ND
17	JC93-00536A запросить цену →		FRAME MAIN-FEED 1ST COLOR
18	JC93-00537A запросить цену →		FRAMEMAIN-FEED2ND;CLX-9201,SEC
12			Copyright© 1995-2016 SAMSUNG. All rights reserved.
0	JC93-00440A запросить цену →		DRIVEMAIN;CLX-9201NA,SEC
1	JC31-00123A запросить цену →		MOTORBLDC;2000rpm,1200gfcm,24V,2.8A,150
2	JC61-04540A запросить цену →		HOLDER-HARNESS DRIVE
3	JC93-00452C запросить цену →		DRIVE-MOTORSTEP;CLX-8650ND,SEC
4	JC93-00506A запросить цену →		DRIVEMAIN-SENSOROPC;CLX-9201NA,SEC
4-1	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
4-2	JC61-04538A запросить цену →		HOLDER-SENSOR OPC
5	JC93-00723A запросить цену →		DRIVE-MAINSUBCOLOR;CLX-9201NA,SEC
0	JC93-00441A ✓ в наличии		DRIVEFUSER-EXIT;SEC,1.1,47*8.9,75,GRAY,
1	JC61-04501A запросить цену →		BRACKET-DRIVE FUSER EXIT
2	JC66-03108A запросить цену →		GEAR-RDCN EXIT
3	JC66-03105A запросить цену →		GEAR-FUSER ONE WAY
4	JC66-00340A ✓ в наличии		GEAR-HUB CLUTCH
5	JC66-00417A запросить цену →		GEAR-RDCN FUSER OUT
14			Copyright© 1995-2016 SAMSUNG. All rights reserved.
6	JC66-03106A запросить цену →		GEAR-RDCN FUSER RELEASE
7	JC66-03107A запросить цену →		GEAR-FUSER RELEASE
8	JC31-00123B запросить цену →		MOTORBLDC;2000rpm,1200gfcm,24V,2.8A,150
9	JC93-00452C запросить цену →		DRIVE-MOTORSTEP;CLX-8650ND,SEC
0	JC93-00443A запросить цену →		DRIVE-REGIMP;SEC,CLX-9201NA
1	JC31-00123B запросить цену →		MOTORBLDC;2000rpm,1200gfcm,24V,2.8A,150
2	JC47-00037A запросить цену →		CLUTCH-ELECTRIC;5,32,1,120mA,200Ohm
3	JC66-03118A запросить цену →		GEAR-DRIVE FEED B
4	JC66-03115A запросить цену →		GEAR-IDLE REGI
5	JC66-03114A запросить цену →		GEAR-RDCN REGI
6	JC66-03116A запросить цену →		GEAR-DRIVE REGI
7	JC66-03117A запросить цену →		GEAR-DRIVE MP
16			Copyright© 1995-2016 SAMSUNG. All rights reserved.
0	JC93-00508A запросить цену →		FRAME-MAINREGI;CLX-9201
1	0604-001381 ✓ в наличии		PHOTO-INTERRUPTER;DIODE,DIP
2	JC66-03302A запросить цену →		SHAFT-REGI;CLX-9201,SUM23,361.9,14.7,ST
3	JC66-03180A запросить цену →		ROLLER IDLE-REGI
4	JC66-03293A запросить цену →		GEAR-ROLLER REGI
5	6107-003302 запросить цену →		SPRING-ES;SWPB,0.9,22.4,8.1
6	JC61-04897A запросить цену →		HOLDER-SHAFT REGI
7	JC61-04685A запросить цену →		BRACKET-REGI UPPER
1	JC93-00511A запросить цену →		FRAMEMAIN-PICKUP1ST;CLX-9201,SEC
1-1	JC63-03342A запросить цену →		SHEET-GUIDEPICKUP;CLX-9210,PET,0.188,32
1-2	JC61-04721A запросить цену →		GUIDE-PICKUP1ST;CLX-9201,ABS,328.5,50.5
1-3	JC61-04723A запросить цену →		GUIDE-HARNESS PICKUP
1-4	JC93-00510A запросить цену →		FRAMEMAIN-PICKUP;CLX-9201,SEC
2	JC93-00512A запросить цену →		FRAME MAIN-PICKUP 2ND
2-1	JC61-04735A запросить цену →		GUIDE-PICKUP BOTTOM
2-2	JC61-04717A запросить цену →		GUIDE-PICKUP 2ND
18			Copyright© 1995-2016 SAMSUNG. All rights reserved.
0	JC93-00510A запросить цену →		FRAMEMAIN-PICKUP;CLX-9201,SEC
1	JC93-00540A ✓ в наличии		FRAME-MAIN PICK UP ROLLER
2	JC93-00504A запросить цену →		FRAMEMAIN-PICKUPUPPER;CLX-9201,SEC
3	JC61-04731A запросить цену →		BRACKET-PICKUP REAR
4	JC61-04730A запросить цену →		BRACKET-PICKUP FRONT
5	JC66-03281A запросить цену →		GEAR-PICKUP
6	JC66-03304A запросить цену →		SHAFT-FORWARD
7	JC93-00503A запросить цену →		FRAMEMAIN-PICKUPLOWER;CLX-9201,SEC
7-1	JC66-03200A запросить цену →		LEVER-INPUTCST;CLX-9201,POM,52.9,28.7,M
7-2	JC61-04732A запросить цену →		HOLDER-RETARD
7-3	JC66-03283A запросить цену →		SHAFT-RETARD
7-4	JC67-00455A ✓ в наличии		COUPLER-TORQUELIMITER
7-5	JC93-00438A запросить цену →		FRAME MAIN-PICKUP BRKT LOWER
7-6	6107-003049 запросить цену →		SPRING-CS;SWPB,0.5,26,7.5,FREE,CLOSEDE
7-7	JC61-01367A запросить цену →		FIXER-M_E RING 4PI
20			Copyright© 1995-2016 SAMSUNG. All rights reserved.
0	JC93-00504A запросить цену →		FRAMEMAIN-PICKUPUPPER;CLX-9201,SEC
1	JC93-00437A запросить цену →		FRAME MAIN-PICKUP BRKT UPPER
2	JC66-03284A запросить цену →		SHAFT-PICKUP
3	JC66-03199A запросить цену →		ACTUATOR-EMPTY PICKUP
4	JC66-00977A запросить цену →		CLUTCH-P_ONE WAY
5	JC66-00943A ✓ в наличии		GEAR-M_PU JOINT
6	JC66-00941A запросить цену →		GEAR-M_ONE WAY
7	JC66-00940A запросить цену →		GEAR-M_IDLE PU
8	JC61-04722A запросить цену →		GUIDE-SLIDE PICKUP
9	JC61-07770A запросить цену →		GUIDE-SUPPORT PICKUP
10	JC61-01288A запросить цену →		HOLDER-M_IDLE ONE WAY
11	6107-003046 запросить цену →		SPRING-CS;STAINLESS-STS304,0.5,33,7.5,RI
12	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
1	JC93-00857A запросить цену →		FRAMEMAIN-FRONT;CLX-9201,SEC,WORLD
1-1	JC93-00492A запросить цену →		FRAME MAIN-WTB SENSOR
1-2	3001-002207 запросить цену →		SPEAKER;0.3W,8Ohm,81dB,400Hz
1-3	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
2	JC93-00858A запросить цену →		FRAMEMAIN-REAR;CLX-9201,SEC,WORLD
2-1	JC93-00018A запросить цену →		FRAMEMAIN-REARHOLDERAUTOSIZE
2-2	JC93-00486A запросить цену →		FRAME MAIN-HUMIDITY SENSOR
2-3	JC93-00016A запросить цену →		FRAME MAIN-REAR DRAW TONER
22			Copyright© 1995-2016 SAMSUNG. All rights reserved.
2-4	JC93-00466A запросить цену →		FRAME MAIN-SWITCH OPEN
3	JC93-00482A запросить цену →		FRAME MAIN-MIDDLE ACR
3-1	JC32-00014A запросить цену →		SENSOR-CTD; SENSOR-CTD,0 ~
3-2	JC32-00012A запросить цену →		SENSOR-CTD;GP2Y40011K0F,0~60,4.5~5.5
3-3	JC61-04902A запросить цену →		GUIDE-ITB;CLX-9201,ABS+PC,10,29.09,407.8
4	JC93-00481A запросить цену →		FRAME MAIN-SUPPORT FUSER
5	JC93-00856A запросить цену →		FRAME BASE-BOTTOM
5-1	JC39-01686A запросить цену →		HARNESS-DCFIFSET;CLX-9201,UL10272,18p,
6	JC61-04784A запросить цену →		GUIDE-TONER CARTRIDGE
7	JC93-00478A запросить цену →		FRAME MAIN-RIGHT CST RAIL
8	JC64-00693A запросить цену →		SHUTTER-FEEDING DUCT

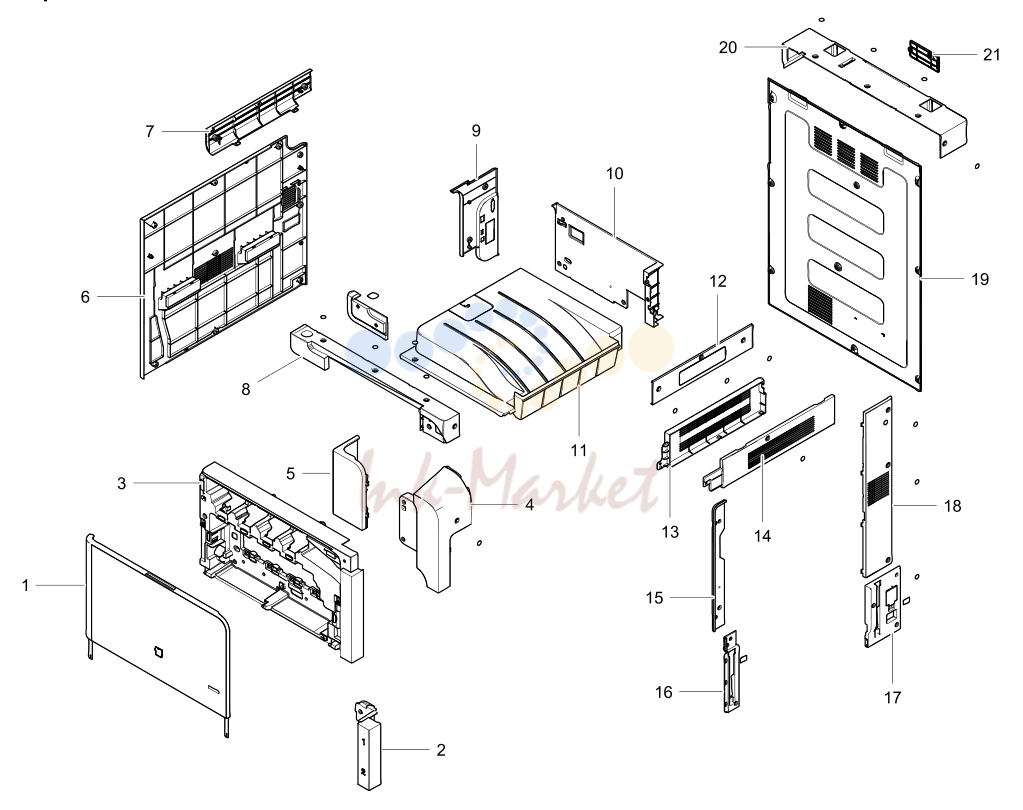

7. ExplodedViewsandPartsList

№	Артикул	Альт. артикул	Описание
1	JC95-01496A запросить цену →		COVER-FRONT;CLX-9201,WORLD,SEC
2	JC63-03405A запросить цену →		COVER-FRONT LOWER
3	JC95-01498A запросить цену →		COVER-INNER;CLX-9201,WORLD,SEC
4	JC63-03404A запросить цену →		COVER-FRONT TOP DECO
5	JC63-03403A запросить цену →		COVER-FRONT TOP
6	JC95-01497A запросить цену →		COVER-LEFT;CLX-9201,WORLD,SEC
7	JC63-03396A запросить цену →		COVER-SCAN LEFT
8	JC95-01502A запросить цену →		COVER-SCANFRONT;CLX-9201,WORLD,SEC
24			Copyright© 1995-2016 SAMSUNG. All rights reserved.
9	JC63-03406A запросить цену →		COVER-LEFT UPPER
10	JC63-03389A запросить цену →		COVER-EXIT REAR
11	JC95-01499A запросить цену →		COVER-EXIT;CLX-9201,WORLD,SEC
12	JC95-01503A запросить цену →		COVER-SCANRIGHT;CLX-9201,WORLD,SEC
13	JC63-03391A запросить цену →		COVER-EXIT DUMMY
14	JC63-03402A запросить цену →		COVER-RIGHT TOP
15	JC63-03400A запросить цену →		COVER-RIGHT INNER COLOR
16	JC63-03398A запросить цену →		COVER-RIGHT HANDLE
17	JC95-01501A запросить цену →		COVER-RIGHT LOWER
18	JC63-03401A запросить цену →		COVER-RIGHT COLOR
19	JC61-04560A запросить цену →		BRACKET-COVER REAR COLOR
20	JC63-03332A запросить цену →		COVER-SCAN REAR
21	JC63-03333A запросить цену →		COVER-CONNECTOR DADF

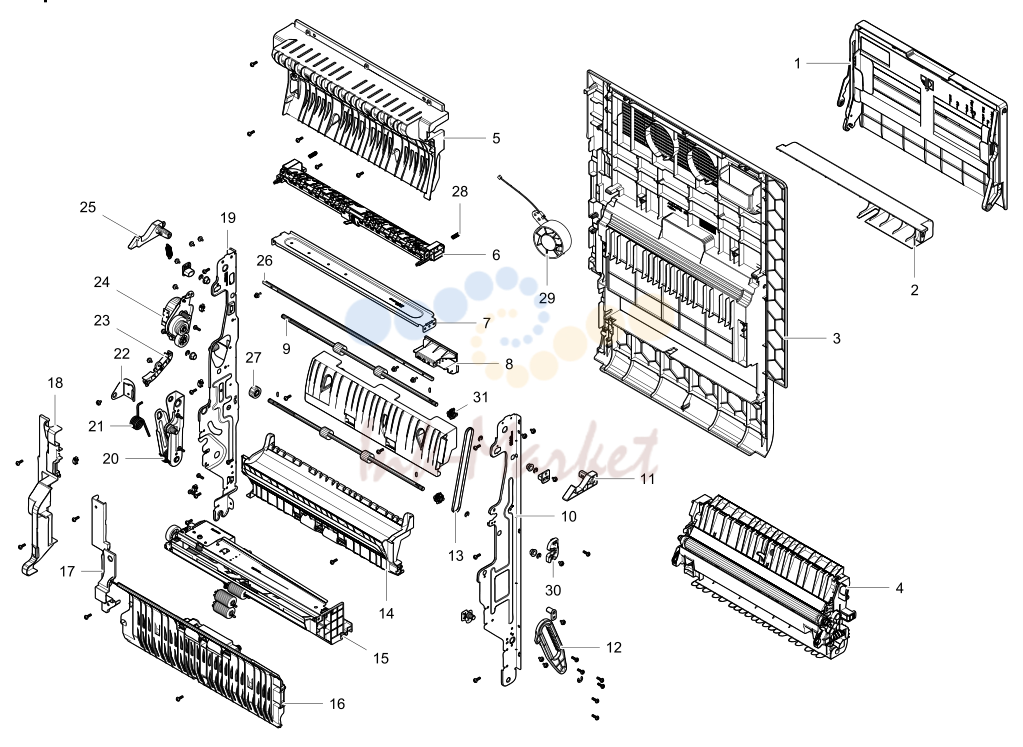

8. ExplodedViewsandPartsList

№	Артикул	Альт. артикул	Описание
1	JC90-01117A запросить цену →		MP-TRAY;CLX-9201,SEC
2	JC63-03356A запросить цену →		COVER-FRONT MP
3	JC63-03376A запросить цену →		COVER-SIDE;CLX-9201,ABS,394.8,566.7,SPLI
4	JC95-01513A запросить цену →		COVER-SIDEGUIDEFEED;CLX-9201
5	JC61-04795A запросить цену →		GUIDE-DUPLEX UPPER
6	JC95-01509A запросить цену →		COVER-SIDEEXIT;CLX-9201
7	JC61-04678A запросить цену →		BRACKET-SUPPORT UPPER
8	JC64-00712A запросить цену →		HANDLE-SIDE;CLX-9201,ABS,73.8,40.8,780U,
9	JC66-03179A запросить цену →		ROLLER IDLE-DUPLEX
10	JC61-04682A запросить цену →		BRACKET-FRONT SIDE
26			Copyright© 1995-2016 SAMSUNG. All rights reserved.
11	JC64-00710A запросить цену →		LOCKER-SIDE
12	JC66-03235A запросить цену →		LINK-D;CLX-9201,PC,133.8,BLACK
13	6602-003299 запросить цену →		BELT-TIMINGGEAR;S2M328,RUB(CR),L328
14	JC95-01517A запросить цену →		COVER-SIDEFEEDDUPLEX;CLX-9201
15	JC90-01139A запросить цену →		MP;CLX-9201,SEC
16	JC95-01516A запросить цену →		COVER-SIDETAKEAWAY;CLX-9201
17	JC63-03379A запросить цену →		COVER-HARNESS LOWER
18	JC63-03378A запросить цену →		COVER-HARNESS
19	JC61-04681A запросить цену →		BRACKET-REAR SIDE
20	JC95-01518A запросить цену →		COVER-SIDELINKREAR;CLX-9201
21	6107-003052 запросить цену →		SPRING-TS;SWPB,2.6,20.2,159
22	JC61-04684A запросить цену →		BRACKET-LINK SUPPORT
23	JC61-04872A запросить цену →		GUIDE-HARNESS
24	JC95-01510A запросить цену →		COVER-SIDEDUPLEXMOTOR;CLX-9201
25	JC64-00711A запросить цену →		LOCKER-SIDE REAR
26	JC66-03301A запросить цену →		SHAFT-HANDLE; CLX-9201,SUM
27	JC66-03292A запросить цену →		GEAR-EXIT;CLX-9201,POM,1.0,16,WHITE,18.4
28	6107-001731 запросить цену →		SPRING-CS;SUS304,PI0.6,L16.6,ID4.7,OD5.9
29	JC31-00160C запросить цену →		FAN-TYPE6;120mA,4.00mmH20,0.424m^3/mi
30	JC64-00709A запросить цену →		LOCKER-GUIDE-FEED
31	JC66-02350A запросить цену →		PULLEY-DUPLEX
1	JC61-04759A запросить цену →		FRAME-TRAY-LOWER;CLX-9201,ABS,SPLIT
2	JC61-04758A запросить цену →		FRAME-TRAY-UPPER;CLX-9201,ABS,SPLIT
3	JC61-04757A запросить цену →		BRACKET;CLX-9201,SECC,1T,18
4	JC61-04760A запросить цену →		GUIDE-SIDEF;CLX-9201,HIPS,64,19,S-834,S
5	JC66-03216A запросить цену →		GEAR-RACK
6	JC66-03220A запросить цену →		LINK-SIDE;CLX-9201,POM,94.7,7,NATURAL
7	JG66-40003A запросить цену →		GEAR-PINION
8	JC61-04761A запросить цену →		GUIDE-SIDER;CLX-9201,HIPS,64,16.5,S-834
28			Copyright© 1995-2016 SAMSUNG. All rights reserved.
0	JC90-01139A запросить цену →		MP;CLX-9201,SEC
1	JC90-01126A запросить цену →		MPGUIDE-MAIN;CLX-9201,SEC
2	JC90-01125B запросить цену →		MP-BRACKETPICKUP;X4300
3	JC93-00540A ✓ в наличии		FRAME-MAIN PICK UP ROLLER
4	JC66-03215A запросить цену →		GEAR-IDLE MP
5	JC61-04753A запросить цену →		BRACKET-SOLENOID
6	JC61-04762A запросить цену →		GUIDE-HARNESS R
7	JC90-01124A запросить цену →		MP-COVERBASE;CLX-9201,SEC
7-1	JC63-03357A запросить цену →		COVER-GUDIEBASE;CLX-9201,ABS,89.5,69.1,
7-2	JC66-03217A запросить цену →		LEVER-EMPTY PAPER
7-3	6107-001771 запросить цену →		SPRING-TS;SUS304,PI0.25,ID3.3,OD3.8
1	JC33-00029B запросить цену →		SOLENOID-MP;CLX-9350,DC24V,18.4,27*30,
2	JC61-04876A запросить цену →		GUIDE-UPPERPUMP;CLX-9201,PC,34.9,61.9,
3	6107-003031 запросить цену →		SPRING-ES;SWPB,0.65,25.1,4.4,5.7
4	6107-003026 запросить цену →		SPRING-ES;SWPB,0.5,16.9,4,5
5	JC66-03218A запросить цену →		LEVER-SOLENOID
6	JC90-01127A запросить цену →		MP-BRACKETUPPER;CLX-9201,SEC
7	JC66-03222A запросить цену →		SHAFT-PICKUPMP;CLX-9201,SUM23,100.9,6
8	JC64-00705A запросить цену →		LOCKER-STOPPER
9	JC66-00940A запросить цену →		GEAR-M_IDLE PU
10	JC66-03303A запросить цену →		SHAFT-FORWARD MP
11	JC66-03213A запросить цену →		GEAR-MPU;CLX-9201,POM,0.7,21,16.1
12	JC61-04766A запросить цену →		STOPPER-PAPER;CLX-9201,POM,9.8,18.2,M90
30			Copyright© 1995-2016 SAMSUNG. All rights reserved.
13	JC66-03221A запросить цену →		COUPLER CONNECTOR-PU
14	JC61-03332A запросить цену →		ROLLER-IDLE FORWARD
15	JC90-00918A запросить цену →		MP-ONEWAY;CLX-9350,SEC,-,-,
16	JC66-03219A запросить цену →		LEVER-HOOK
17	JC66-00977A запросить цену →		CLUTCH-P_ONE WAY
18	JC61-01288A запросить цену →		HOLDER-M_IDLE ONE WAY
1	JC61-04764A запросить цену →		FRAME-BASE MP
2	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
3	JC62-01085A запросить цену →		SEAL-PADMP;CLX-9201N,TeflonFelt,0.7,44
4	JC63-03358A запросить цену →		SHEET-GUIDEMP;CLX-9201,PET,0.125,25,308
5	JC61-04755A запросить цену →		BRACKET;CLX-9201,SECC,1T,56.3,30.4
6	JC66-03223A запросить цену →		SHAFT-RETARD MP; CLX-9201,SUM
7	6043-001097 запросить цену →		PIN-SPRING;W,D2,L14,STS304,T0.2
8	JC66-00591A запросить цену →		SHAFT-HUBIN;ML-2150,SUM24L,8.5,1.95
9	JC61-04765A запросить цену →		BUSH-RETARD MP
10	6107-003032 запросить цену →		SPRING-CS;SUS304,0.65,17,5.15,6.45
11	JC67-00455A ✓ в наличии		COUPLER-TORQUELIMITER
32			Copyright© 1995-2016 SAMSUNG. All rights reserved.
0	JC95-01509A запросить цену →		COVER-SIDEEXIT;CLX-9201
1	JC61-04791A запросить цену →		GUIDE-SIDEEXIT;CLX-9201,MPPO,328.6,47.1
2	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
3	JC66-03307A ✓ в наличии		ACTUATOR-FUSER OUT
4	6107-001737 запросить цену →		SPRING-TS;SUS304,PI0.25,ID3.8,OD4.3,105
5	6107-003055 запросить цену →		SPRING-TS;SUS304,0.4,7.7,8.1,180
6	JC61-04792A запросить цену →		GUIDE-GATE;CLX-9201,MPPO,336.5,19.1,N300
7	JC61-04892A запросить цену →		HOLDER-EXIT-SENSOR
0	JC95-01513A запросить цену →		COVER-SIDEGUIDEFEED;CLX-9201
1	JC61-04796A запросить цену →		GUIDE-FEED;CLX-9201,ABS+PC,356.4,126.1,N
2	6107-001731 запросить цену →		SPRING-CS;SUS304,PI0.6,L16.6,ID4.7,OD5.9
3	JC61-03098A запросить цену →		HOLDER-ROLLER IDLE
4	JC66-02354A запросить цену →		SHAFT-ROLLER IDLE L
5	JC66-02289B запросить цену →		ROLLER IDLE-RUBBER-IDLE
6	6107-003048 запросить цену →		SPRING-CS;SWPB,1.0,43.7,13.1,FREE,CLOSE
7	JC66-03294A запросить цену →		ARM-TRFRONT;CLX-9201,ABS-GF20,51.7,13
34			Copyright© 1995-2016 SAMSUNG. All rights reserved.
8	JC66-02180A запросить цену →		ACTUATOR-DUPLEX 2; CLX-9350,PC
9	6107-001737 запросить цену →		SPRING-TS;SUS304,PI0.25,ID3.8,OD4.3,105
10	JC68-02483A запросить цену →		LABEL-INFORMATION;CLX-9350,0.125,12,15
11	JC61-03580A запросить цену →		PLATE-GROUND_SAW_B
12	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
13	JC61-04895A запросить цену →		HOLDER-ACT FUSER IN
14	JC66-03234A запросить цену →		ACTUATOR-FUSERIN;CLX-9201,PC,125.3,18.7
15	6107-001735 запросить цену →		SPRING-TS;SUS304,PI0.25,ID4.8,OD5.3,29
16	JC61-04797A запросить цену →		GUIDE-T2UPPER;CLX-9201,ABS+PC,322,28.8,
17	JC61-04798A запросить цену →		GUIDE-T2 LOWER
18	6107-003054 запросить цену →		SPRING-TS;SUS304,0.8,4.8
19	JC95-01514A ✓ в наличии		COVER-SIDEROLLERT2;CLX-9201
19-1	JC66-03182A запросить цену →		ROLLERTR-TRANSFER2;Polaris,-,FR-4,6Laye
19-2	JC61-04904A запросить цену →		PLATE-SAW;CLX-9201,STS,0.1,306,13.3,SAW
19-3	JC61-04894A запросить цену →		HOLDER-TR ROLLER
19-4	6601-001389 запросить цену →		BEARINGBALL;ID8,OD12,L3.5,L-1280ZZH
19-5	6601-001384 запросить цену →		BEARINGBALL;ID6,OD10,L3
19-6	JC61-04910A запросить цену →		HOLDER-T2; CLX-9201,BRONZE
20	JC66-03295A запросить цену →		ARM-TRREAR;CLX-9201,ABS+GF,51.7,13

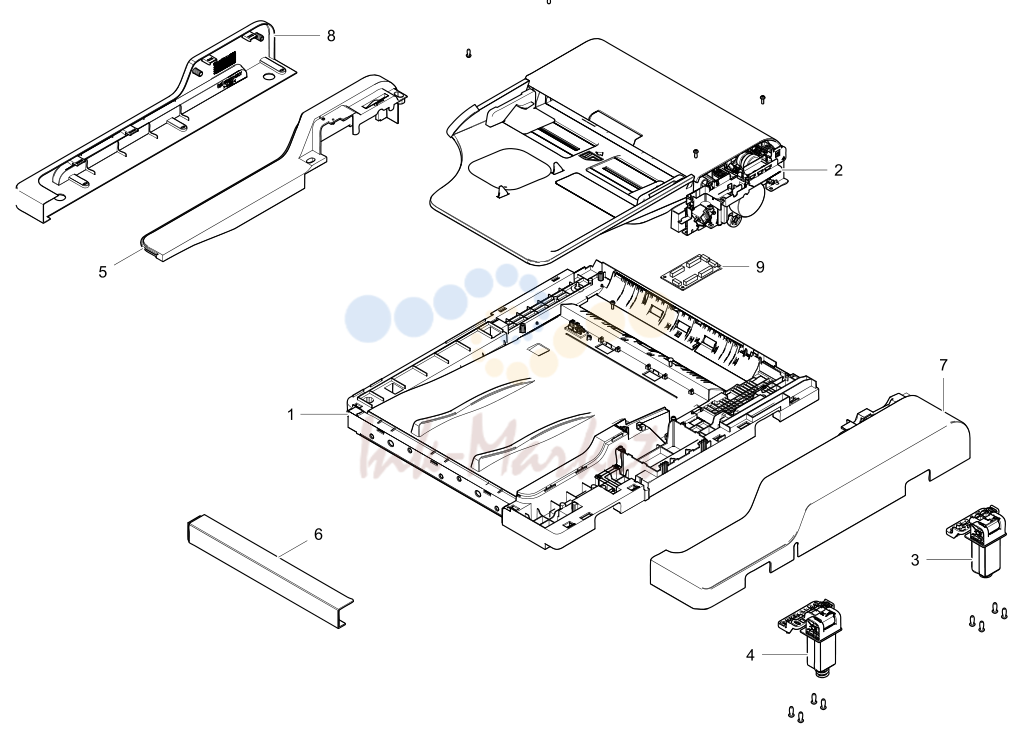

9. ExplodedViewsandPartsList

№	Артикул	Альт. артикул	Описание
1	JC97-03997A запросить цену →		DADFPLATEN;CLX-9201,SEC
2	JC97-03991A запросить цену →		DADF-SUB;CLX-9201,SEC
3	JC97-03995A запросить цену →		DADF-HINGEL;CLX-9201,SEC
4	JC97-03996A ✓ в наличии		DADF-HINGER;CLX-9201,SEC
5	JC63-03345A запросить цену →		COVER-SIDE_F;CLX-9201,ABS,2,517.4,95,SPL
6	JC63-03354A запросить цену →		COVER-DECO_R
7	JC63-03346A запросить цену →		COVER-SIDE_R;CLX-9201,ABS,2,550,95,SPLIT
8	JC63-03353A запросить цену →		COVER-DECO_F
9	JC92-02446A запросить цену →		PBA-ADF;CLX-9201,SEC,44*126.8mm,Basic,F
36			Copyright© 1995-2016 SAMSUNG. All rights reserved.
1	JC97-03990A запросить цену →		DADFOPEN-COVER;CLX-9201,SEC
2	JC97-03992A запросить цену →		DADFFRAME-MAIN;CLX-9201,SEC
3	JC97-03993A запросить цену →		DADF-MOTOR;CLX-9201,SEC
4	JC97-03994A запросить цену →		DADFSTACKER;CLX-9201,SEC
0	JC97-03990A запросить цену →		DADFOPEN-COVER;CLX-9201,SEC
1	JC63-03273A запросить цену →		COVER-OPEN;CLX-9201,ABS,2.5,360.39,157.6
2	JC64-00682A запросить цену →		HANDLE-COVER_OPEN
3	6107-003033 запросить цену →		SPRING-ES;SWP,0.5,12.8,3.8,9
4	6107-003022 запросить цену →		SPRING-CS;SWP,1.1,30.63,10.1,12.3,11.5,R
5	6107-001737 запросить цену →		SPRING-TS;SUS304,PI0.25,ID3.8,OD4.3,105
6	JC61-00482A запросить цену →		SPRING ETC-PICKUP
7	JC97-04009A ✓ в наличии		DADFGUIDE-PIKCUP;CLX-9201,SEC
8	JC66-03148A запросить цену →		ACTUATOR-REGI;CLX-9201,PC,156.8
9	JC66-03147A запросить цену →		ACTUATOR-DETECT
38			Copyright© 1995-2016 SAMSUNG. All rights reserved.
10	JC66-02384A запросить цену →		ROLLER IDLE-IDLE TAKE AWAY
11	JC63-03274A запросить цену →		COVER-OPEN_INNER
12	JC61-04647A запросить цену →		STOPPER-PAPER
0	JC97-03992A запросить цену →		DADFFRAME-MAIN;CLX-9201,SEC
1	JC97-04243A запросить цену →		ADF-HOLDERADFRUBBER;CLX-9201,SEC
1-1	JB73-00052A ✓ в наличии		RMO-ADFRUBBER;SCX-1110F,SiRubber,50,G3
1-2	JC63-04366A запросить цену →		SHEET-GUIDEPAD;CLX-9352NA,PET,0.125,37,
1-3	JC61-00387A запросить цену →		SPRING ETC-PAD
2	JC69-02810A запросить цену →		PAD-GUIDE_PICKUP;CLX-9201,PU,1.0,10,35
3	JC61-04583A запросить цену →		GUIDE-PICK_UP;CLX-9201,ABS,2,329.6,PATH
4	JC61-04908A запросить цену →		BRACKET-EXIT;CLX-9201,EGI-SECC,0.8,316.1
5	JC67-00562A запросить цену →		BRUSH-ANTISTATIC; CLX-9201,SUS
6	JC66-03095A запросить цену →		ROLLERADF-EXIT;CLX-9201,EPDM,16
7	JC66-03094A запросить цену →		ROLLERADF-REGI;CLX-9201,EPDM,16
8	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
9	JC47-00033G запросить цену →		CLUTCH-ELECTRONIC CLUTCH
10	JC66-03261A запросить цену →		GEAR-EXIT
11	JC66-03264A запросить цену →		GEAR-IDLE_CLUTCH
12	6602-003183 запросить цену →		BELT-TIMING GEAR
13	6602-003186 запросить цену →		BELT-TIMING GEAR
14	JC66-03266A запросить цену →		GEAR-KNOB; CLX-9201,POM,0.8,20,ICE
15	JC66-03267A запросить цену →		GEAR-REDUCTION_KNOB
16	JC66-03184A запросить цену →		ACTUATOR-EXIT;CLX-9201,PC,126.2
17	JC66-03177A запросить цену →		ROLLERADF-EXIT_IDLE;CLX-9201,POM,12
18	JC61-04832A запросить цену →		HOLDER-EXIT IDLE_F
19	JC66-03093A запросить цену →		ROLLER ADF-RUBBER-FEED
20	JC61-04584A запросить цену →		GUIDE-WHITE_BAR;CLX-9201,PC,319.5,PATH
21	JC66-03268A запросить цену →		LINK-EXITIDLE;CLX-9201,POM,55,BLACK
22	JC66-03176A запросить цену →		PULLEY-FEED
40			Copyright© 1995-2016 SAMSUNG. All rights reserved.
0	JC97-03993A запросить цену →		DADF-MOTOR;CLX-9201,SEC
1	JC31-00156A запросить цену →		MOTOR BLDC-TYPE1; 300~2500rpm,DC
2	JC33-00007A ✓ в наличии		SOLENOID-PICKUP;SCX-5100,DC24V,80,36.5
3	JC61-04534A запросить цену →		HOLDER-HARNESS
4	JC61-00699B запросить цену →		BUSH-EXIT;CLX-9350,BRONZE,6D,WithOut
5	JC61-04627A запросить цену →		BRACKET-MOTOR
6	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
7	JC47-00033G запросить цену →		CLUTCH-ELECTRONIC CLUTCH
8	JC66-03260A запросить цену →		GEAR-CAM_OUTER
9	JC66-03265A запросить цену →		GEAR-PICKUP_IDLE
10	JC66-03263A запросить цену →		GEAR-REDUCTION
11	JC66-03259A запросить цену →		GEAR-CAM_INNER
12	JC66-03262A запросить цену →		GEAR-EXIT_IDLE
13	6107-003036 запросить цену →		SPRING-ES;SWP,0.55,20.8,5.5,22
42			Copyright© 1995-2016 SAMSUNG. All rights reserved.
0	JC97-03994A запросить цену →		DADFSTACKER;CLX-9201,SEC
1	JC61-04749A запросить цену →		GUIDE-DOC_R
2	JC61-04746A запросить цену →		GUIDE-STACKER_UPPER
3	JC61-04748A запросить цену →		GUIDE-DOC_F
4	JC66-03209A запросить цену →		ACTUATOR-PAPER_LENGTH
5	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
6	JC61-04751A запросить цену →		GUIDE-GEAR_RACK_R
7	JC61-04750A запросить цену →		GUIDE-GEAR_RACK_F
8	JF72-41354A запросить цену →		GEAR;CF4500,POM,NATURAL(WHITE)
9	JC61-04747A запросить цену →		GUIDE-STACKER_LOWER
10	JC61-01438A запросить цену →		GUIDE-STACKER WIRE
1	JC63-03348A запросить цену →		COVER-PLATEN;CLX-9201,ABS,2,482.5,548,SP
2	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
3	JC63-03347A запросить цену →		COVER-DUMMY_PLATEN
4	JC66-03211A запросить цену →		SHAFT-IDLE_FEED;CLX-9201,SUM23,172,4
5	JC66-01022B запросить цену →		ROLLER IDLE-IDLE SCF
6	JC66-03210A запросить цену →		ACTUATOR-SCAN
7	6107-003277 запросить цену →		SPRING-ES;SWPA,0.45,18.2,5.6,11.5,RIGHT
8	JC63-03351A запросить цену →		GROUND-HINGE_RIGHT
9	JC63-03349A запросить цену →		GROUND-HINGE_FRAME
10	JC61-40001A запросить цену →		FOOT-ML80;ML-80,NBR,GRAY
44			Copyright© 1995-2016 SAMSUNG. All rights reserved.

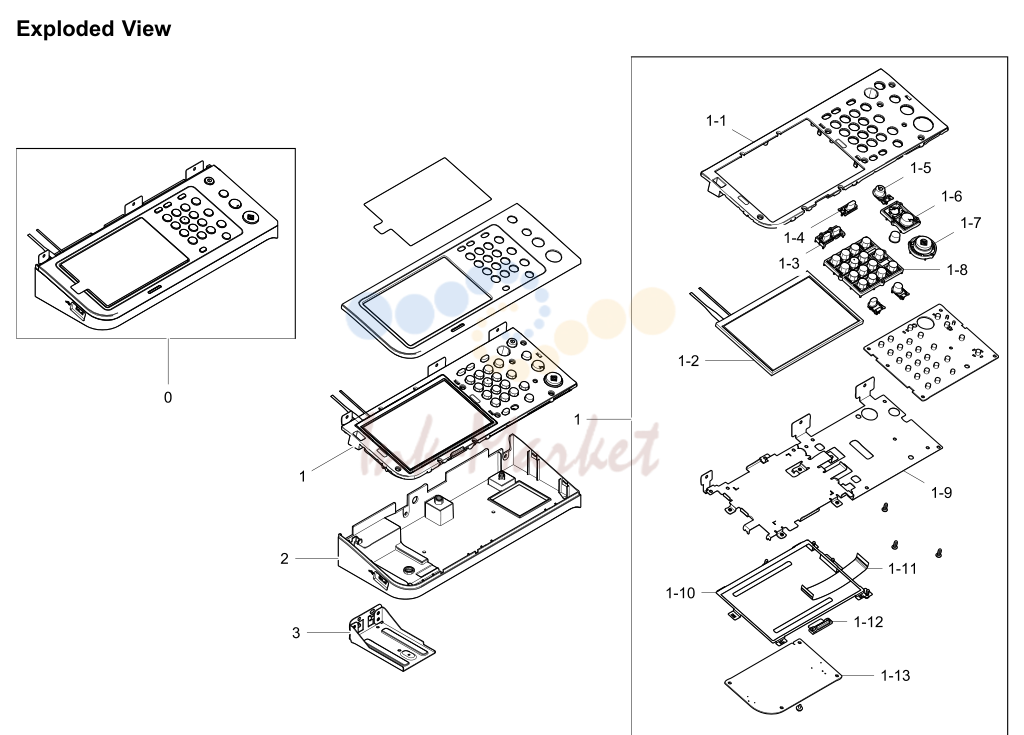

10. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
0	JC97-04006A запросить цену →		OPE;CLX-9201,WORLD,SEC
1	JC97-04007A запросить цену →		OPE-FRONT;CLX-9201,WORLD,SEC
1-1	JC63-03407A запросить цену →		COVER-FRONT OPE
1-2	JC07-00021A запросить цену →		LCD;LMS700KF28-0,SCX-6555N,800(H)x480(
1-3	JC64-00683A запросить цену →		KEY-JOBSTATUS;CLX-9201,ABS,37*15.8,T1.5
1-4	JC67-00586A запросить цену →		LENS-ECO
1-5	JC64-00691A запросить цену →		KEY-POWER
1-6	JC64-00685A запросить цену →		KEY-STOP;CLX-9201,ABS,29.1*43.6,T1.5,353
1-7	JC64-00686A запросить цену →		KEY-START;CLX-9201,ABS,35*35,T1.5,C83180
1-8	JC64-00684A запросить цену →		KEY-MTEL;CLX-9201,ABS,76*68.7,T1.5,G326
1-9	JC61-04561A запросить цену →		BRACKET-LCD
1-10	JC63-03310A запросить цену →		GROUND-TOUCH
1-11	JC39-01575A запросить цену →		FLATCABLE-KEY;CLX-9201,20P,0.065,140mm,
1-12	JC67-00560A запросить цену →		LENS-STATUS
1-13	JC92-02436A запросить цену →		PBA-OPE
2	JC63-03408A запросить цену →		COVER-BOTTOM OPE
3	JC61-04567A запросить цену →		BRACKET-SUPPORT
46			Copyright© 1995-2016 SAMSUNG. All rights reserved.

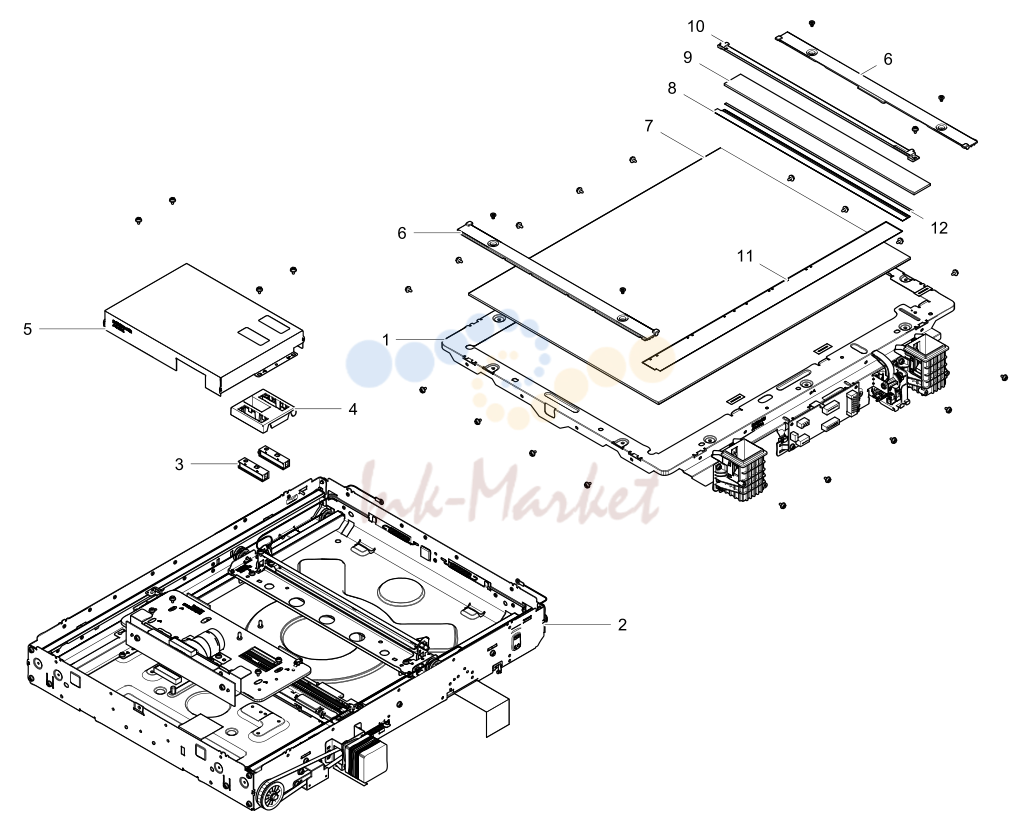

11. Exploded Views and Parts List

№	Артикул	Альт. артикул	Описание
1	JC97-04002A запросить цену →		PLATENFRHR-UPPER;CLX-9201,SCANNER
2	JC97-03985A запросить цену →		PLATENFRHR-LOWER;CLX-9201,SCANNER
3	0604-001453 запросить цену →		PHOTO-INTERRUPTER; PHOTO
4	JC61-04569A запросить цену →		HOLDER-APS;CLX-9201,ABS,60,60,BLACK
5	JC61-04638A запросить цену →		PLATE-ALIGN COVER
6	JC63-03296A запросить цену →		COVER-GLASS
7	JC01-00072A запросить цену →		GLASSOTHERS-SCAN;459.4*346,3.2
8	JC61-04814A запросить цену →		GUIDE-PAPERV;PC,0.5
9	JC01-00073A запросить цену →		GLASSOTHERS-SCANADF;346*30,3.2
10	JC61-04811A запросить цену →		GUIDE-ADF-PATH;CLX-9201,PC,15.28,360.48,
11	JC61-04815A запросить цену →		GUIDE-PAPERH;PC,0.5
12	JC63-03315A запросить цену →		SPONGE-GUIDE ADF
48			Copyright© 1995-2016 SAMSUNG. All rights reserved.
1	JC97-03984A запросить цену →		PLATEN FR HR-CARRIAGE HR
2	JC97-03983A запросить цену →		PLATEN FR HR-CARRIAGE FR
3	JC61-04674A запросить цену →		FRAME-BASE
4	6107-001698 запросить цену →		SPRING-ES;SUS,PI0.8,L42,OD6.4
5	JC97-03998A запросить цену →		PLATEN FR HR-STRING FRONT
6	JC97-03999A запросить цену →		PLATEN FR HR-STRING REAR
7	JC97-03988A запросить цену →		PLATEN FR HR-RAIL UPPER
8	JC97-03987A запросить цену →		PLATEN FR HR-RAIL LOWER R
9	JC97-03986A запросить цену →		PLATEN FR HR-RAIL LOWER F
10	JC61-04572A запросить цену →		HOLDER-CABLE;CLX-9201,ABS,92,52,BLACK
11	0604-001393 ✓ в наличии		PHOTO-INTERRUPTER;TR,75mW,BGA,TR
12	JC66-03242A запросить цену →		PULLEY-DRIVING;CLX-9201,PC,BLACK,8,33
13	JC66-03186A запросить цену →		SHAFT-DRIVING;CLX-9201,SUM22,437.1,8.0,
14	JC66-02257A запросить цену →		PULLEY-BELT
15	JC39-01673A ✓ в наличии		FLAT CABLE-CCD IF
16	6602-001725 запросить цену →		BELT-TIMING GEAR
17	JC61-04629A запросить цену →		BRACKET-SUPPORT;CLX-9201,SECC,1.6,56,27
18	JC31-00158A запросить цену →		MOTOR STEP 1P
19	JC61-04630A запросить цену →		BRACKET-MOTOR;CLX-9201,SECC,1.0,64,40.5
50			Copyright© 1995-2016 SAMSUNG. All rights reserved.
1	JC61-04693A запросить цену →		FRAME-COVER
2	JC63-03314A запросить цену →		GROUND-HINGE;CLX-9201,C5210,0.2,48.5,39.
3	JC61-04574A запросить цену →		HOLDER-HINGE-R;CLX-9201,ABS,61.3,61
4	JC61-04573A запросить цену →		HOLDER-HINGE-L;CLX-9201,ABS,59,63.1
5	JC92-02447A запросить цену →		PBA-SCAN JOINT
6	JC97-04003A запросить цену →		PLATEN FR HR-OPEN SENSOR
