Samsung CLX-4195FW ETS — каталог запчастей со схемами

Содержание

1. Exploded Views and Parts List
2. Exploded Views and Parts List
3. Exploded Views and Parts List
4. Exploded Views and Parts List
5. ExplodedViewsandPartsList
6. ExplodedViewsandPartsList
7. Exploded Views and Parts List

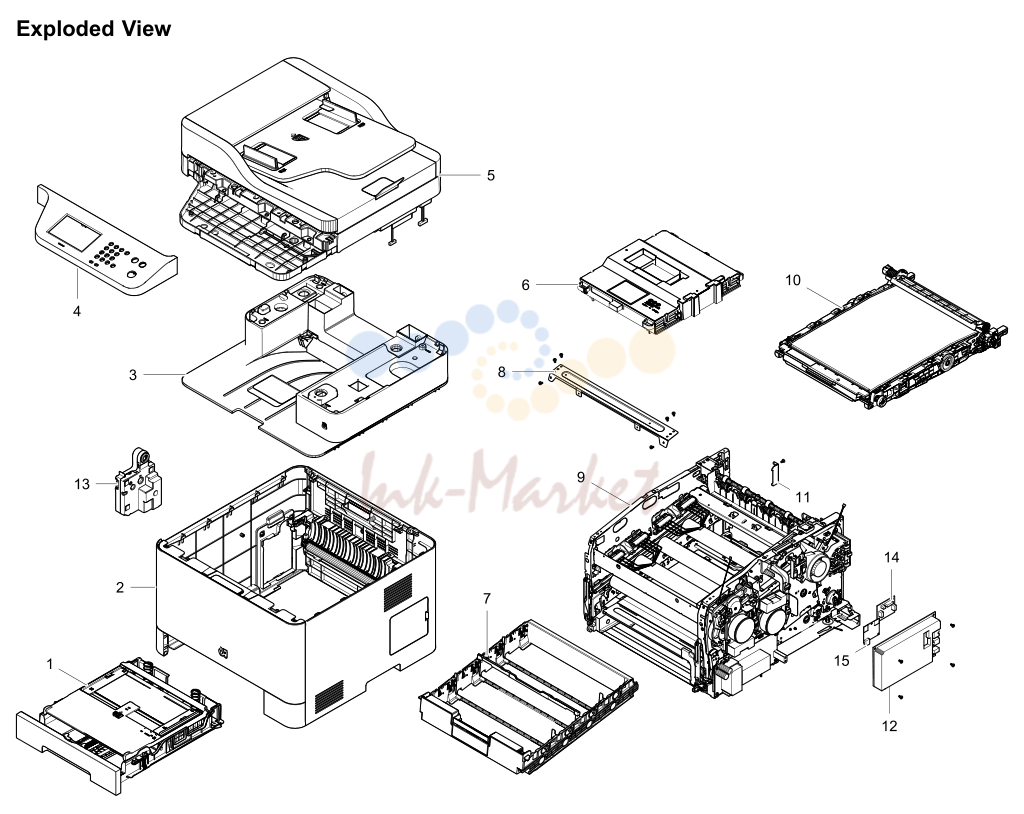

1. Exploded Views and Parts List

№	Артикул	Описание
1	JC90-01177A запросить цену →	CASSETTE;CLP-470N,XAA
2	JC95-01640A запросить цену →	COVER;CLX-4170N,SEC
3	JC95-01671B запросить цену →	COVER-MIDDLE;CLX-4195FW,SEC
4	JC95-01676H запросить цену →	COVER-OPE;CLX-4170FW,SEC,Hebrew
5	JC97-04191A запросить цену →	SCANNER;CLX-4195
6	JC97-04079A запросить цену →	LSU;CLP-470,SEC,TANDEM,A4(Ltr),600,S3,78
7	JC93-00661A запросить цену →	FRAME-DRAWER;CLP-470N,XAA
8	JC61-05429A запросить цену →	BRACKET-FRONT-TOP
9	JC93-00663B запросить цену →	FRAME;CLP-415N,SEE
10	JC96-06514A ✓ в наличии	CARTRIDGE-TRANSFER;CLP-680ND,SEC
11	JC61-05428A запросить цену →	BRACKET-FRAME_LEFT2
12	JC92-02529A запросить цену →	PBA-MAIN
13	JC96-06389A запросить цену →	CARTRIDGE-WTB;CLP-470N
14	JC92-02525A запросить цену →	PBA-HUB;CLX-6260FW,SEC,HUB,FR4,4L
15	JC92-02510A запросить цену →	PBA-WNPC
2		Copyright© 1995-2013 SAMSUNG. All rights reserved.
1	JC64-00798A запросить цену →	HANDLE-DRAWER
2	JC93-00709A запросить цену →	FRAME-HVDRAW;CLP-470N,XAA
2-1	JC61-05453A запросить цену →	HOLDER SPRING-HV DRAW
3	JC61-05599A запросить цену →	GUIDE-CARTRIDGE
4	JC64-00801A запросить цену →	LOCKER-DRAWER RIGHT
5	JC64-00800A запросить цену →	LOCKER-DRAWER LEFT
6	6107-001519 запросить цену →	SPRING-ES;STS304WPB,PI0.4,L22.8,ID4.3,OD
4		Copyright© 1995-2013 SAMSUNG. All rights reserved.

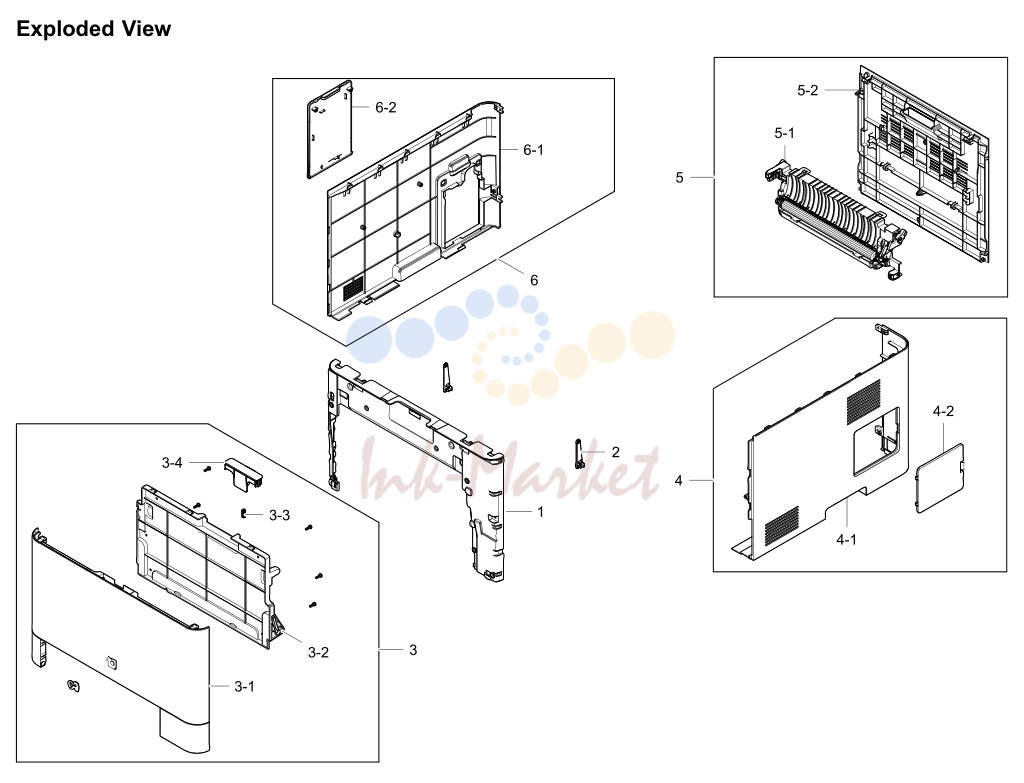

2. Exploded Views and Parts List

№	Артикул	Описание
1	JC63-03785A запросить цену →	COVER-FRONT INNER
2	JC66-03619A запросить цену →	LINK-CAP
3	JC95-01653A запросить цену →	COVER-FRONT;CLX-4170N,SEC
3-1	JC63-03720A запросить цену →	COVER-FRONT
3-2	JC63-03784A запросить цену →	COVER-FRONT DUMMY
3-3	6107-001404 запросить цену →	SPRING-CS;SWPB,WHT,PI0.6,D6.3,L15.3,ID5.
3-4	JC64-00832A запросить цену →	BUTTON-FRONT
4	JC95-01663A запросить цену →	COVER-RIGHT;CLX-4170N,SEC
4-1	JC63-03721A запросить цену →	COVER-RIGHT
4-2	JC63-03711A запросить цену →	COVER-RIGHTDIMM;CLP-470N,HIPS,94,109
5	JC95-01655A запросить цену →	COVER-REAR;CLP-470N,SEC
5-1	JC95-01637A запросить цену →	COVER-REARTRANSFER;CLP-470N
5-2	JC63-03725A запросить цену →	COVER-REAR;CLP-470N,HIPS,250,311,SEG2
6	JC95-01659A запросить цену →	COVER-LEFT;CLX-4170N,SEC
6-1	JC63-03722A запросить цену →	COVER-LEFT
6-2	JC63-03726A запросить цену →	COVER-WTB;CLP-470N,HIPS,145,102,SEG2
6		Copyright© 1995-2013 SAMSUNG. All rights reserved.
0	JC95-01637A запросить цену →	COVER-REARTRANSFER;CLP-470N
1	JC61-05504A запросить цену →	FRAME-TRANSFER
2	JC64-00803A запросить цену →	LOCKER-TRANSFER R
3	JC64-00802A запросить цену →	LOCKER-T2 L
4	JC61-05463A запросить цену →	HOLDER-T2
5	JC66-03756A ✓ в наличии	ROLLER-TRANSFER2; Rousseau,18.0
6	JC61-05505A запросить цену →	PLATE-BIAS-TRANSFER
7	JC61-05506A запросить цену →	PLATE-GROUND-TRANSFER2
8	6107-003200 запросить цену →	SPRING-TS;SUS,0.9,11.2,10.3,3.125,RIGHT,
9	6107-003201 запросить цену →	SPRING-TS;SWP,0.9,11.2,10.3,3.125,LEFT,1
10	JC61-00983A запросить цену →	BUSH-TR;CLP-510,Fe+Cu+Zn-Slearate,6,
11	6107-003199 запросить цену →	SPRING-CS;SUS,0.7,ID3.9,L19.8,9.5,RIGHT,
12	JC70-10232A запросить цену →	IPR-PLATESAW;ML-80,SUS304CSP1/2H,T0.1
8		Copyright© 1995-2013 SAMSUNG. All rights reserved.

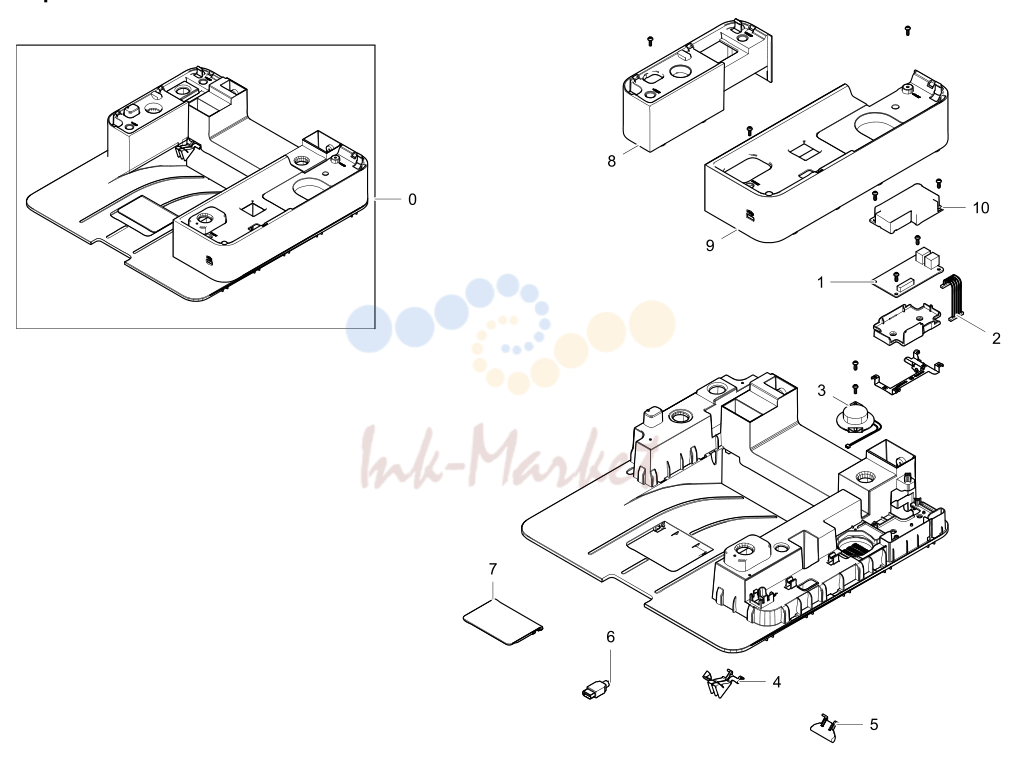

3. Exploded Views and Parts List

№	Артикул	Описание
0	JC95-01671B запросить цену →	COVER-MIDDLE;CLX-4195FW,SEC
1	JC92-02552A запросить цену →	PBA-FAX CARD; CLX-6260FW,SEC,FAX
2	JC39-01889A запросить цену →	HARNESS-FAX SPK EXTEN K
3	3001-002262 запросить цену →	SPEAKER;0.3W,8ohm,81dB,400Hz,50x16.4mm SC
4	JC61-05516A запросить цену →	STACKER-BINFULL
5	JC72-01343B запросить цену →	GUIDE-PMO-SUB_M_STACKER
6	JC39-01844A запросить цену →	HARNESS-USB HOST K HUB
7	JC61-05515A запросить цену →	STACKER-MAIN
8	JC63-03782A запросить цену →	COVER-MIDDLE DUMMY LEFT
9	JC63-03783A запросить цену →	COVER-MIDDLE DUMMY RIGHT
10	JC63-01518A запросить цену →	COVER-LIU;CLX-6200FX,ABS+PC,V0
10		Copyright© 1995-2013 SAMSUNG. All rights reserved.

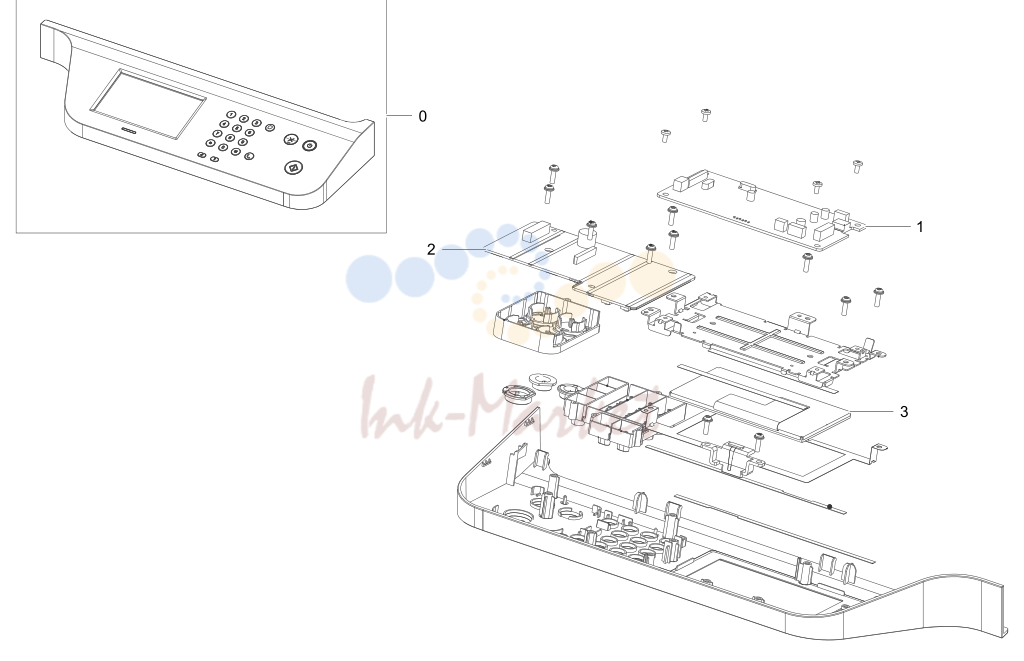

4. Exploded Views and Parts List

№	Артикул	Описание
0	JC95-01676H запросить цену →	COVER-OPE;CLX-4170FW,SEC,Hebrew
1	JC92-02505A запросить цену →	PBA-GUIOPE;CLX-6260FW,SEC,FR-4,6LAYER
2	JC92-02524A запросить цену →	PBA-OPEKEYSUB;CLX-6260FW,SEC,OPE
3	JC07-00017A запросить цену →	LCD

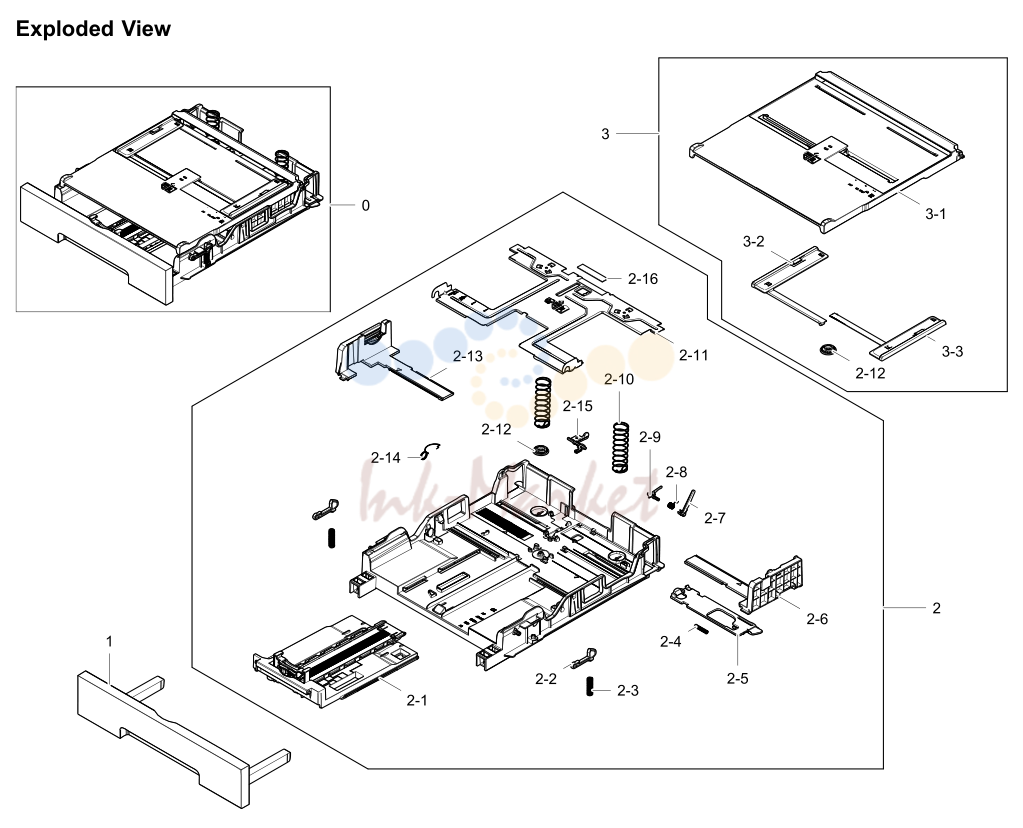

5. ExplodedViewsandPartsList

№	Артикул	Описание
0	JC90-01177A запросить цену →	CASSETTE;CLP-470N,XAA
1	JC63-03697A запросить цену →	COVER-HANDLE CASSETTE
2	JC90-01179A запросить цену →	CASSETTE-FRAME;CLP-470N,XAA
2-1	JC90-01178A запросить цену →	CASSETTE-GUIDEREAR;CLP-470N,XAA
2-2	JC64-00610A запросить цену →	LOCKER-CASSETTE;ML-3710,POM,NTR,41.5,
2-3	6107-001287 запросить цену →	SPRING-CS;SUS304-WPB,PI0.6,D6.5,L25,ID5.
2-4	JG61-70531A запросить цену →	SPRING ETC-LOCKER,PLATE
2-5	JC64-00657A запросить цену →	LOCKER-PLATE
12		Copyright© 1995-2013 SAMSUNG. All rights reserved.
2-6	JC61-04397A запросить цену →	GUIDE-ADJUST_L
2-7	JC66-03764A запросить цену →	LEVER-EMPTY
2-8	6107-003233 запросить цену →	SPRING-TS;SUS304,0.25,6,LEFT,7,7,305
2-9	JC66-03595A запросить цену →	ACTUATOR-EMPTY LINK
2-10	6107-002935 запросить цену →	SPRING-CS;SUS304,0.8,18.2,64.0,17.4,19.0
2-11	JC61-05533A запросить цену →	PLATE-KONCK UP
2-12	JC66-03004A запросить цену →	GEAR-PINION
2-13	JC90-01106A запросить цену →	CASSETTE-GUIDERIGHT;ML-2955ND,SEE
2-14	6107-003232 запросить цену →	SPRING-ETC;SUS304,0.5,10,27.51,RIGHT
2-15	JC66-03610A запросить цену →	ACTUATOR-EMPTY
2-16	JC73-00141A ✓ в наличии	RPR-PADCASSETTE;ML-1510,UrethanSponge,
3	JC90-01180A запросить цену →	MP-TRAY;CLP-470N,XAA
3-1	JC63-03698A запросить цену →	TRAY-MP;CLP-680ND,HIPS,2.0,TRAY-ADF
3-2	JC61-05535A запросить цену →	ADJUST-MP LEFT
3-3	JC61-05536A запросить цену →	ADJUST-MP RIGHT

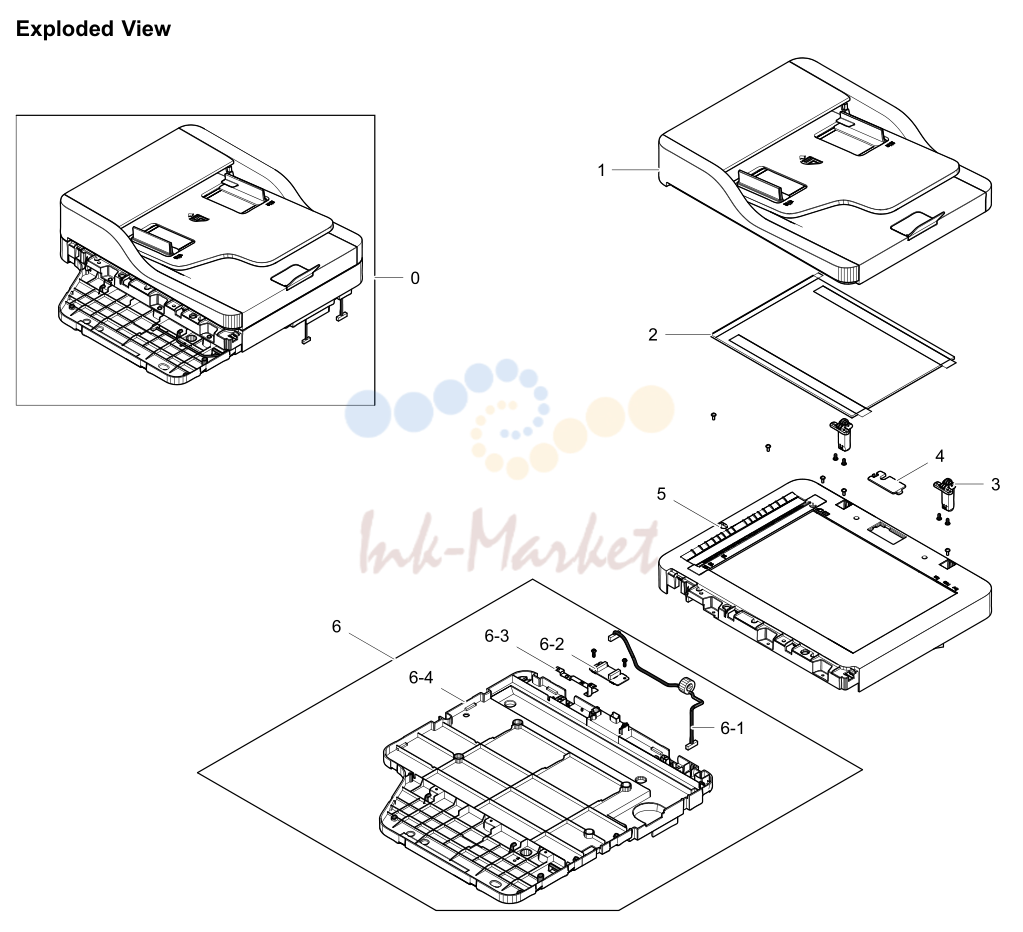

6. ExplodedViewsandPartsList

№	Артикул	Описание
0	JC97-04191A запросить цену →	SCANNER;CLX-4195
1	JC97-04164A ✓ в наличии	ADF;CLX-6260ND
2	JC01-00060A ✓ в наличии	SHEET-WHITE
3	JC97-04194A запросить цену →	ADF-HINGE;CLX-4175,SEC,BLACK
4	JC63-03836A запросить цену →	COVER-CONNECTOR
5	JC97-04166A запросить цену →	PLATEN;CLX-6260ND
6	JC95-01724A запросить цену →	COVER-PLATENLOWER;CLX-4170FW,SEC
14		Copyright© 1995-2013 SAMSUNG. All rights reserved.
6-1	JC39-01831A запросить цену →	HARNESS-ADF JOINT
6-2	JC92-02426A запросить цену →	PBA-ADF
6-3	JC63-03716A запросить цену →	GROUND-SCAN LOWER
6-4	JC63-03724A запросить цену →	COVER-SCAN LOWER
1	JC97-04167A запросить цену →	PLATEN-UPPER;CLX-6260ND
1-1	JC63-03837A запросить цену →	COVER-PLATEN UPPER
1-2	JC01-00058A запросить цену →	GLASS-ADF;252*28.5,2.8T
1-3	JC63-03839A запросить цену →	GROUND-PLATEN UPPER
1-4	JC61-05642A запросить цену →	BRACKET-GUIDE PATH
1-5	JC01-00059A запросить цену →	GLASS-PLATEN;345.8*249,2.8
2	JC97-04168A запросить цену →	PLATEN-FRAME;CLX-6260ND
2-1	JC97-04169A запросить цену →	SCANNER-PLATENFH;CLX-6260ND
16		Copyright© 1995-2013 SAMSUNG. All rights reserved.
1	JC95-01891A запросить цену →	ADFCOVERASSY
2	JC97-04413A запросить цену →	INPUTTRAYASSY
3	JC82-00350A запросить цену →	CSP-EXITSTOPPERLIDADF
4	JC81-09672A запросить цену →	STEPPINGMOTORPART
5	JC81-08907A запросить цену →	CSP-BAR_WHITE
6	JC81-09533A запросить цену →	CSP-STOPPERPAPERADF
7	JC81-09670A ✓ в наличии	AS-ASSY-ROLLER
8	JC82-00339A запросить цену →	FRICTIONPADASSY
18		Copyright© 1995-2013 SAMSUNG. All rights reserved.

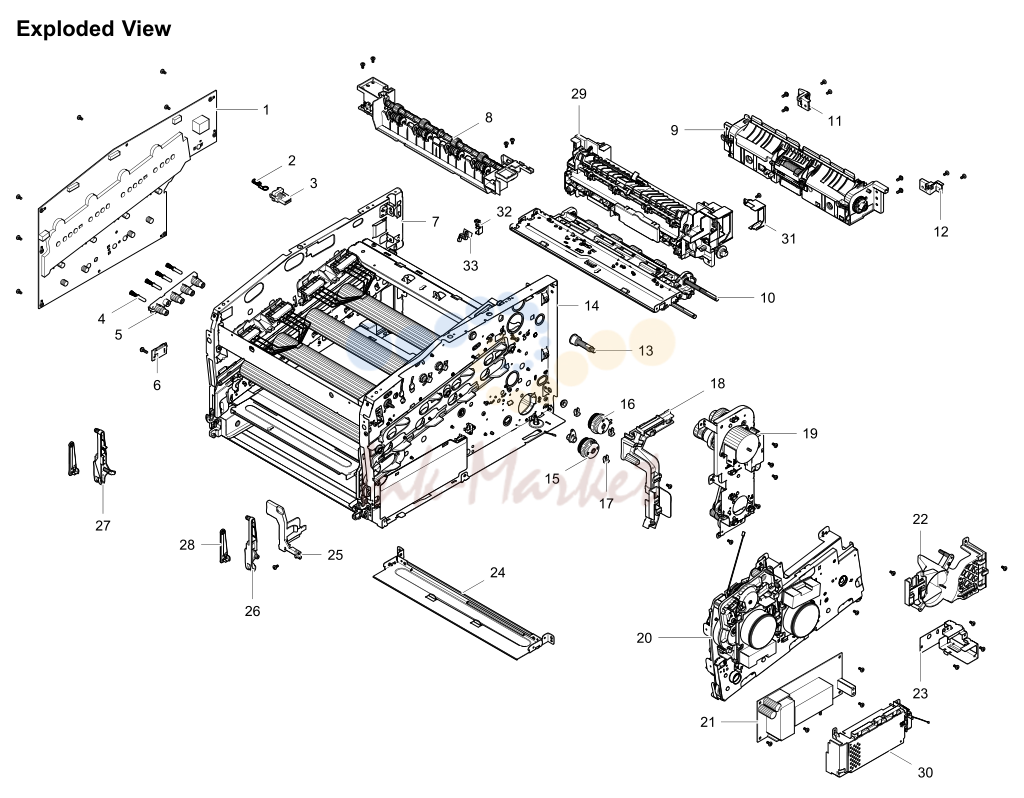

7. Exploded Views and Parts List

№	Артикул	Описание
1	JC44-00217A запросить цену →	HVPS; 24V,21.6V~27.6V,MAX
2	6107-003212 запросить цену →	SPRING-CS;SUS304,0.5,6,13,6,5.75,6.25,7
3	JC61-05488A запросить цену →	HOLDER-HVT2;CLP-680ND,ABS+PC,50
4	JC93-00658A запросить цену →	FRAME-T1TERMINAL;CLP-470N,XAA
5	JC61-05487A запросить цену →	HOLDER-HVT1;CLP-680ND,ABS+PC,100
6	JC32-00015A запросить цену →	SENSOR;HSU-07F1V2-N,CLX-9201,0~45'C,+3.3
7	JC93-00646A запросить цену →	FRAME-LEFT;CLP-470N,XAA
8	JC93-00654A запросить цену →	FRAME-EXIT;CLP-470N,XAA
9	JC93-00674A запросить цену →	FRAME-RETARD;CLP-470N,XAA
10	JC93-00652A запросить цену →	FRAME-PICKUPBRACKET;CLP-470N,XAA
11	JC61-05518A запросить цену →	HINGE-REAR L
12	JC61-05519A запросить цену →	HINGE-REAR R
13	JC66-01207A запросить цену →	SHAFT-M-CLUTCH FUSER
14	JC93-00650A запросить цену →	FRAME-RIGHT;CLP-470N,XAA
15	JC47-00035A ✓ в наличии	CLUTCH-ELECTRICZ41;2.5,41,0.6,120mA,200
16	JC47-00035B ✓ в наличии	CLUTCH-ELECTRIC;2.5,41,0.6,120mA,200Ohm
17	JC61-01367A запросить цену →	FIXER-M_E RING 4PI
18	JC61-05522A запросить цену →	GUIDE-FFC HARNESS
19	JC93-00670A запросить цену →	DRIVE-FEED;CLP-470N,SEC
20	JC93-00669A запросить цену →	DRIVE-MAIN;CLP-470N,SEC
21	JC44-00090E ✓ в наличии	SMPS-V2;SCX-5737FW,PSPN-Type3-V2,Flyback
22	JC67-00658A запросить цену →	DUCT-MAINFAN;CLP-470N,HIPS,200
23	JC93-00656A запросить цену →	FRAME-INLET;CLP-470N,XAA
24	JC61-05440A запросить цену →	BRACKET-BOTTOM_REAR
25	JC63-03760A запросить цену →	COVER-HARNESSACR;CLP-470N,HIPS,40
26	JC66-03618A запросить цену →	LINK-R
27	JC66-03617A запросить цену →	LINK-L
28	JC66-03619A запросить цену →	LINK-CAP
29	JC91-01130A ✓ в наличии	FUSER;CLP-470N,SEC,WORLD,220V
30	JC93-00660A запросить цену →	FRAME-SMPSCOVER;CLP-470N,XAA
31	JC63-03814A запросить цену →	COVER-CONNECTOR
32	JC61-05450A запросить цену →	HOLDER-ACTUATOR REAR
33	JC66-03645A запросить цену →	LEVER-ACTUATOR REAR
20		Copyright© 1995-2013 SAMSUNG. All rights reserved.
0	JC91-01130A ✓ в наличии	FUSER;CLP-470N,SEC,WORLD,220V
1	JC66-03768A запросить цену →	ACTUATOR-EXIT FUSER
2	6107-001507 запросить цену →	SPRING-TS
3	JC61-05606A запросить цену →	GUIDE-OUTPUT FUSER
4	JC61-05603A запросить цену →	FRAME-LOWER FUSER
5	JC61-05763A запросить цену →	BRACKET-PRGUIDE;STAINLESS-STS304,0.3T
6	JC66-02716B ✓ в наличии	ROLLER-PRESSURE;ML-1660,8,SUM22or
7	JC66-03772A запросить цену →	SHAFT-CAMFUSER;CLP-470,PET,189.9,10.6,B
8	6107-001290 запросить цену →	SPRING-CS;SUS304WPB,PI0.55,D5.55,L16,ID
9	JC61-05601A запросить цену →	HOLDER-M SHAFT FUSER
10	JC61-05609A запросить цену →	BUSH-2PRR;CLP-470N,PPS,6.1,50.4,BLACK
11	JC61-05608A запросить цену →	HOLDER-2PRR;CLP-470N,SECC,1.2T,38.3,29
12	6107-001397 запросить цену →	SPRING-CS;SWP-B,YELLOW,PI0.9,D5.8,L18.7,
13	4713-001662 запросить цену →	LAMP-HALOGEN;230V,850W
14	JC61-05604A запросить цену →	GUIDE-INPUT FUSER
15	JC66-03326A запросить цену →	ROLLER-HEAT;CLP-360,23.2,AL3304-H34orS
16	1404-001733 запросить цену →	THERMISTOR-NTC ASSY
17	JC66-03355A запросить цену →	GEAR-FUSER
18	JC61-04986A запросить цену →	BUSH-HR R
19	JC61-05602A запросить цену →	FRAME-UPPER FUSER
20	JC66-02010A запросить цену →	ROLLER-IDLE;CLP-310,PTFE
21	JC70-20901A ✓ в наличии	SHAFT;ML-5000A,STAINLESS-STS303,17.2,4,P
22	4712-001091 ✓ в наличии	THERMOSTAT;AC125/250V,195+-5100
23	JC63-03775A запросить цену →	COVER-THERMOSTAT
22		Copyright© 1995-2013 SAMSUNG. All rights reserved.
1	JC93-00649A запросить цену →	FRAME-SPRINGHV;CLP-470N,XAA
2	JC66-03625A запросить цену →	LINK-HOLDERCRUM;CLP-470N,ABS,250
3	JC67-00662A запросить цену →	LENS-LED;CLP-680ND,PC,100
4	JC93-00634A запросить цену →	FRAME-HOLDER WTB SENSOR
4-1	JC92-02533A запросить цену →	PBA-WTBSENSOR;CLX-6260FW,SEC,WTB
4-2	JC61-05483A запросить цену →	HOLDER-WTBSENSOR;CLP-680ND,HIPS,70
4-3	0604-001415 ✓ в наличии	PHOTO-INTERRUPTER;TR,DIP-4,BK
5	JC93-00743A запросить цену →	FRAME-CRUMHOLDER;CLP-680ND,XAA
6	JC93-00781A запросить цену →	FRAME-GUIDERAILCSTL;CLP-415N,XAA
7	JC93-00783A запросить цену →	FRAME-GUIDETRAYL;CLP-415N,XAA
8	JC93-00647A запросить цену →	FRAME-BRACKETOPCL;CLP-470N,XAA
24		Copyright© 1995-2013 SAMSUNG. All rights reserved.
1	JC98-02044A запросить цену →	ETC-DEVENIPRELEASE;CLP-470N,SEC
2	JC66-03626A запросить цену →	LINK-DEVEPUSHER;CLP-470N,POM,100
3	JC66-03623A запросить цену →	LEVER-LINK DEVE PUSHER
4	JC66-03622A запросить цену →	LEVER-DEVE PUSHER
5	JC61-05526A запросить цену →	GUIDE-TRAY RIGHT
6	JC93-00651A запросить цену →	FRAME-BRACKETOPCR;CLP-470N,XAA
7	1404-001417 запросить цену →	THERMISTOR-NTC ASSY
8	JC93-00782A запросить цену →	FRAME-GUIDERAILCSTR;CLP-415N,XAA
8-1	JC33-00028D ✓ в наличии	SOLENOID;CLP-680ND,DC24V,70,22.1*14.8
1	0604-001415 ✓ в наличии	PHOTO-INTERRUPTER;TR,DIP-4,BK
2	JC61-05431A запросить цену →	BRACKET-PICKUP
3	JC61-05534A запросить цену →	HOLDER-PICKUP SHAFT
4	JC63-03702A запросить цену →	COVER-ACTUATOR
5	JC66-03597A запросить цену →	SHAFT-PICKUP;CLP-680ND,PC,170,MOLD
6	JC93-00672A запросить цену →	FRAME-REGI;CLP-470N,XAA
6-1	JC66-03600A запросить цену →	ROLLER-REGI;CLX?8650ND,EPDM,SUM22,6
6-2	JC61-05611A запросить цену →	ROLLER-REGIIDLE;CLP-680ND,POM,F20-02
6-3	JC66-03778A запросить цену →	SHAFT-REGIIDLE;CLP-680ND,SUM22,175.2,5
26		Copyright© 1995-2013 SAMSUNG. All rights reserved.
6-4	JC61-05448A запросить цену →	HOLDER;CLP-680ND,POM,1.5T,9.2,9.8,20
6-5	JC66-03611A запросить цену →	ACTUATOR-REGI SENSOR
6-6	6107-001164 ✓ в наличии	SPRING-TS;SUS,PI0.15,D3.95,ID3.8,OD4.1
7	JC93-00673A ✓ в наличии	FRAME-PICKUPONEWAY;CLP-470N,XAA
7-1	JC61-05370A запросить цену →	HOLDER-PICKUP;CLP-680ND,ABS+PC,59.8
7-2	JC66-01918A запросить цену →	GEAR-IDLEPICKUP;CLX-3170FN,POM,0.5,20,
7-3	JC66-03047A запросить цену →	CLUTCH-P-ONEWAY;ML-2955ND,POM
7-4	JC66-02939B ✓ в наличии	ROLLER-MAT_RETARD;ML-2950ND,EPDM
0	JC93-00669A запросить цену →	DRIVE-MAIN;CLP-470N,SEC
1	JC31-00165A запросить цену →	MOTORBLDC-BT6;430~2400rpm,DC24V,2.0
2	JC33-00028D ✓ в наличии	SOLENOID;CLP-680ND,DC24V,70,22.1*14.8
3	0604-001415 ✓ в наличии	PHOTO-INTERRUPTER;TR,DIP-4,BK
28		Copyright© 1995-2013 SAMSUNG. All rights reserved.
1	0604-001415 ✓ в наличии	PHOTO-INTERRUPTER;TR,DIP-4,BK
2	6107-003246 запросить цену →	SPRING-CS;SUS304,0.6,14.8,4,RIGHT
3	JC61-05402A запросить цену →	GUIDE-RETARD
4	JC61-05392A запросить цену →	HOLDER-CAM;CLP-680ND,POM,21.8
5	JC66-03591A запросить цену →	CAM-KNOCKUPL;CLP-680ND,POM,28
6	JC66-03592A запросить цену →	CAM-KICKER;CLP-680ND,POM,10.95
7	JC66-03615A запросить цену →	LEVER-KNOCK UP
8	JC63-03777A запросить цену →	GROUND-PICKUP
9	JC63-03868A запросить цену →	SHEET-GUIDE;CLP-680ND,PET,0.125,222.5
10	JC61-05417A запросить цену →	BRACKET-RETARD
11	JC66-03590A запросить цену →	CAM-KNOCKUPR;CLP-680ND,POM,22
12	JC93-00675A ✓ в наличии	FRAME-RETARDSUB;CLP-470N,XAA
12-1	JC61-05388A запросить цену →	FRAME-PICKUPMP;CLP-680ND,-,PC+ABS
12-2	JC93-00682A запросить цену →	FRAME-ROLLERRETARD;CLP-680ND
12-3	JC61-05394A запросить цену →	FRAME-RETARD COVER
12-4	JC66-03588A запросить цену →	LEVER-KICKER LINK
12-5	JC61-05389A запросить цену →	FRAME-TRAYMP;CLP-680ND,-,PC+ABS
13	JC93-00765A запросить цену →	DRIVE-GEARKNOCKUP;CLP-470N
13-1	JC66-03599A запросить цену →	GEAR-HOLDER CAM
13-2	JC66-03598A запросить цену →	GEAR-DRV KN UP
13-3	6107-003228 запросить цену →	SPRING-CS;SUS304,0.2,3.2,9.6,13,FREE
30		Copyright© 1995-2013 SAMSUNG. All rights reserved.

Источник: Инк-Маркет.ру.

← Все статьи
