1. Exploded Views and Parts List
2. Exploded Views and Parts List
3. Exploded Views and Parts List
4. Exploded Views and Parts List
5. Exploded Views and Parts List
6. ExplodedViewsandPartsList

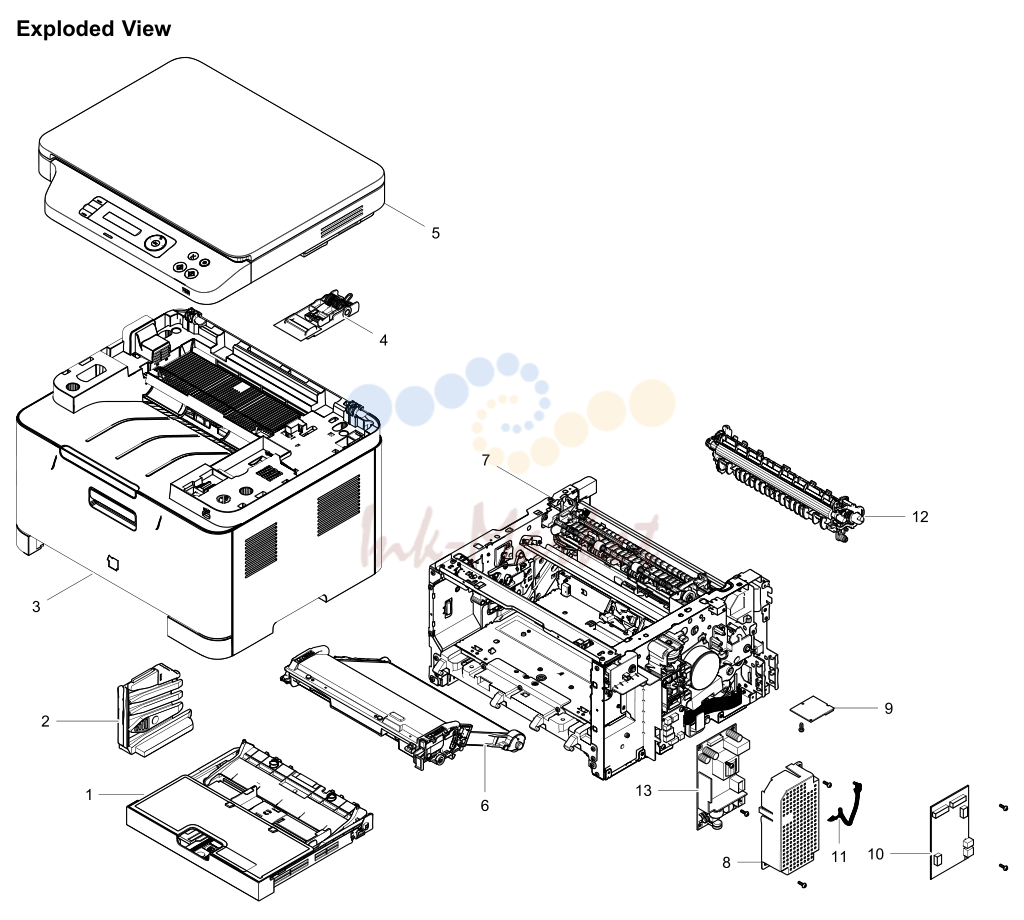

1. Exploded Views and Parts List

№	Артикул	Описание
1	JC90-01142A ✓ в наличии	CASSETTE;CLP-365W,SEC
2	JC96-06298A ✓ в наличии	CARTRIDGE-WTB;CLP-365W,SEC
3	JC95-01592B запросить цену →	COVER;CLX-3305W,SEE
4	JC93-00528A запросить цену →	FRAME-SCANNERHINGE;SCX-3421F,SEC
5	JC97-04178D запросить цену →	MFA;CLX-3305W,XEV
6	JC96-06292B запросить цену →	CARTRIDGE-TRANSFER;CLP-365W,SEC
7	JC93-00728C запросить цену →	FRAME-MAIN;CLP-365W,SEC
8	JC63-03861A запросить цену →	COVER-SMPS;clp-365w,ABS,2,144,76,36.4
9	JC92-02517A запросить цену →	PBA-WNPC
10	JC92-02484C запросить цену →	PBA-MAIN
11	JC39-01868A запросить цену →	HARNESS-BLDC
12	JC93-00708A ✓ в наличии	FRAME-TRANSFER;CLP-365
13	JC44-00214A запросить цену →	SMPS-V2;CLP-365W,Carlsen,Flyback,60W,220
2		Copyright© 1995-2012 SAMSUNG. All rights reserved.

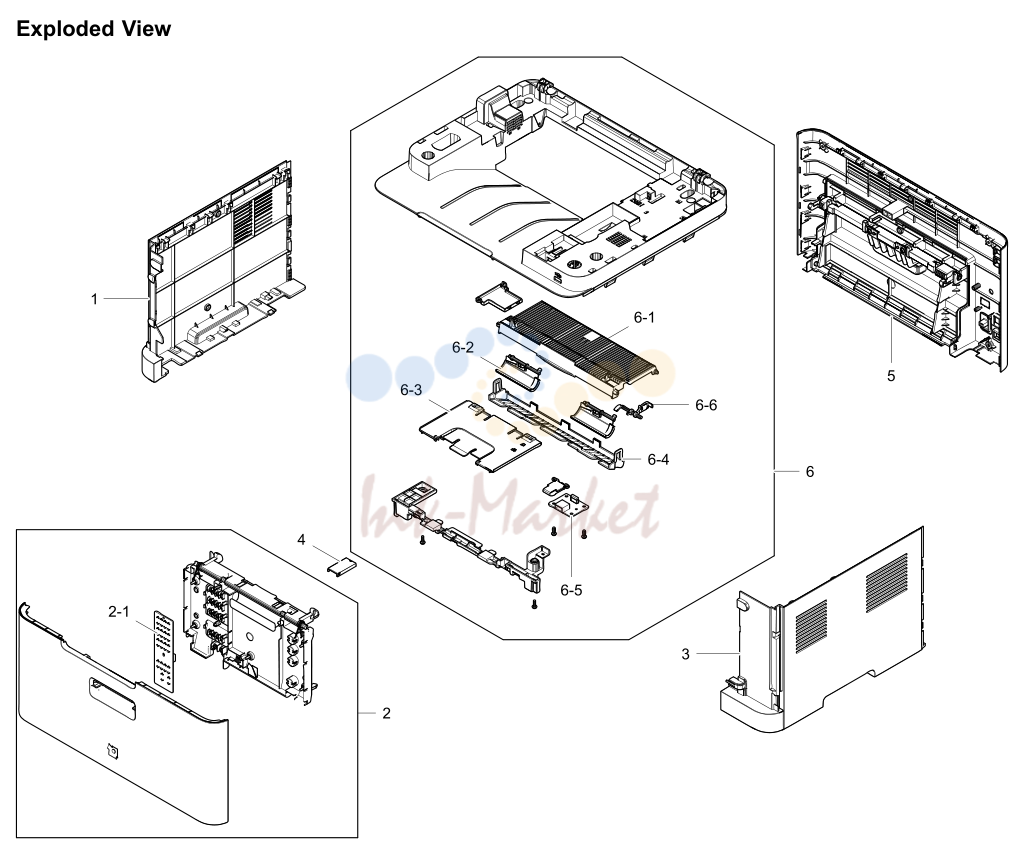

2. Exploded Views and Parts List

№	Артикул	Описание
1	JC63-03548A запросить цену →	COVER-LEFT;CLX-3305FW,HIPS,2.0T,309,211,
2	JC95-01593A запросить цену →	COVER-FRONT;CLX-3305FW,SEE
2-1	JC92-02498A запросить цену →	PBA-DEVE CRUM JOINT
3	JC63-03552A запросить цену →	COVER-RIGHT
4	JC63-01574A запросить цену →	COVER-CABLE;CLP-310,POM,T1.5,19.7,37.3,H
5	JC95-01596B запросить цену →	COVER-REAR;CLX-3305W,SEE
6	JC95-01590B запросить цену →	COVER-MIDDLE;CLX-3305W,SEE
6-1	JC63-03541A запросить цену →	COVER-JAM
6-2	JC66-02748A запросить цену →	ACTUATOR-SUB STACKER
6-3	JC61-05008A запросить цену →	GUIDE-EXTENSION LARGE
6-4	JC63-03570A запросить цену →	COVER-EXIT
6-5	JC92-02048A запросить цену →	PBA-USBHOST;CLX-3170FN,SEC,-,-,-,-,-,45
6-6	JC66-03362A запросить цену →	ACTUATOR-OUTFULL
4		Copyright© 1995-2012 SAMSUNG. All rights reserved.

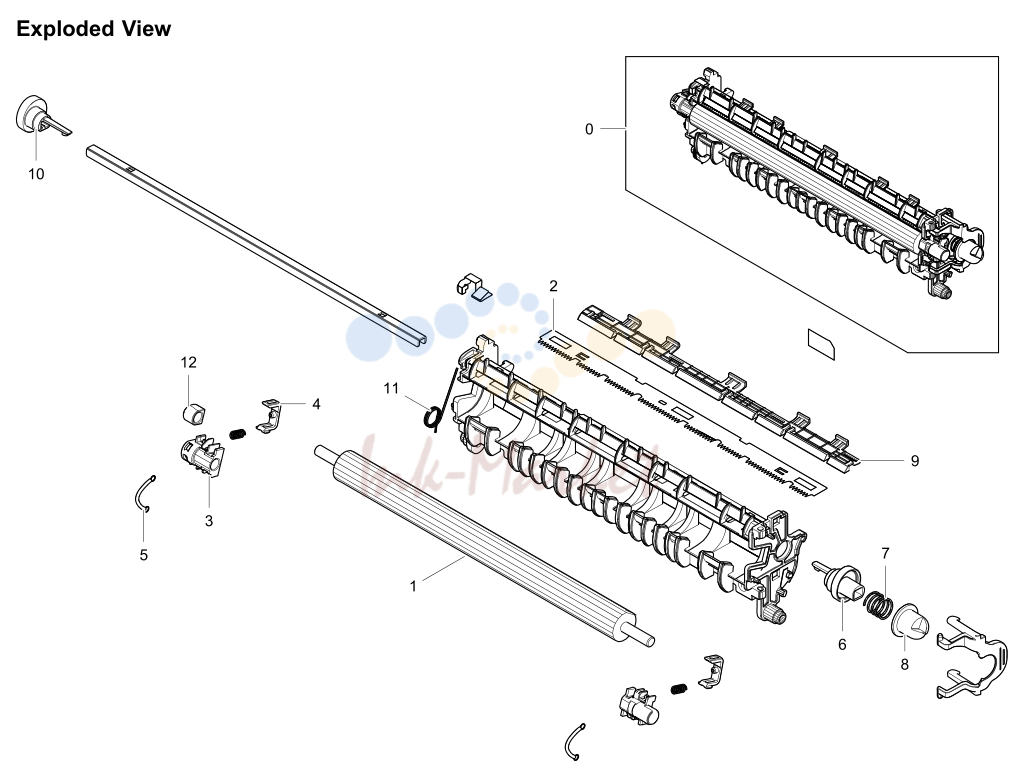

3. Exploded Views and Parts List

№	Артикул	Описание
0	JC93-00708A ✓ в наличии	FRAME-TRANSFER;CLP-365
1	JC66-03353A ✓ в наличии	ROLLER-TRANSFER; Calsen,18.0
2	JC70-10232A запросить цену →	IPR-PLATESAW;ML-80,SUS304CSP1/2H,T0.1
3	JC61-05658A запросить цену →	HOLDER-SHAFT L
4	JC61-05655A запросить цену →	HOLDER-TR CAM
5	6107-001542 запросить цену →	SPRING-ES;SWP,PI0.45,L34.1,ID3,OD3.9
6	JC66-03789A запросить цену →	CAM-TRR;CLP-365,POM,2.0,30,WHITE,HB
7	6107-003276 запросить цену →	SPRING-CS;SWPB,0.9,12,12.1,FREE
8	JC67-00671A запросить цену →	COUPLER-TR;CLP-365,POM,13,WHITE
9	JC61-04156A запросить цену →	HOLDER-SAWPLATE;CLP-325,HIPS,1.2,9.6,21
10	JC66-03788A запросить цену →	CAM-TRL;CLP-365,POM,2,20,WHITE,HB
11	6107-003280 запросить цену →	SPRING-TS;SWP,ZINCWHITE,0.8,25/16,8,RIG
12	JC61-04944A запросить цену →	HOLDER-CHARGE
6		Copyright© 1995-2012 SAMSUNG. All rights reserved.

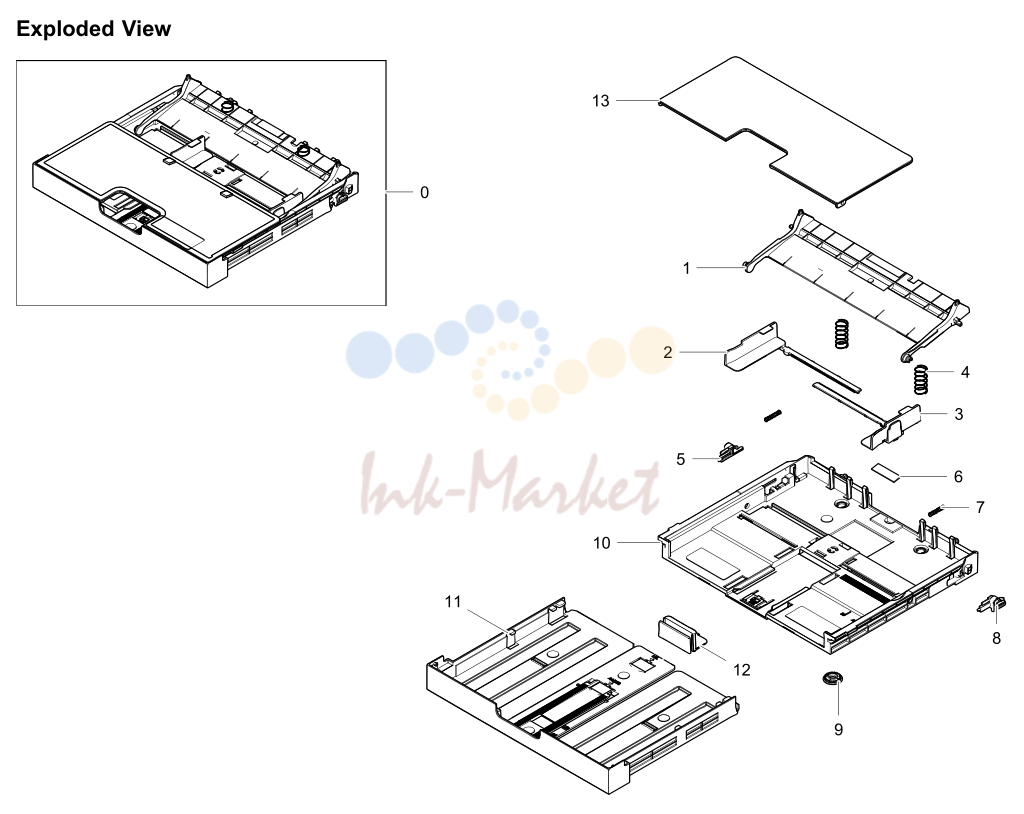

4. Exploded Views and Parts List

№	Артикул	Описание
0	JC90-01142A ✓ в наличии	CASSETTE;CLP-365W,SEC
1	JC61-04940A запросить цену →	PLATE-KNOCKUP
2	JC61-04937A запросить цену →	GUIDE-ADJUST CASSETTE L
3	JC61-04936A запросить цену →	GUIDE-ADJUST CASSETTE R
4	6107-001240 запросить цену →	SPRING-CS; SUS304-WPB,GROUND
5	JC61-02127A запросить цену →	GUIDE-KNOCKUP L
6	JC73-00322B ✓ в наличии	RUBBER-PAD_FRICTION
7	JG61-70531A запросить цену →	SPRING ETC-LOCKER,PLATE
8	JC61-02128A запросить цену →	GUIDE-KNOCKUP R
9	JC66-03004A запросить цену →	GEAR-PINION
10	JC61-04951A запросить цену →	FRAME-SEMI CASSETTE
11	JC61-04935A запросить цену →	SUPPORT-CASSETTE EXTENSION
12	JC61-04934A запросить цену →	STOPPER-PAPERREAR;CLP-360,HIPS,GRAY
13	JC63-03487A запросить цену →	COVER;CLP-360,PC,GRAY
8		Copyright© 1995-2012 SAMSUNG. All rights reserved.

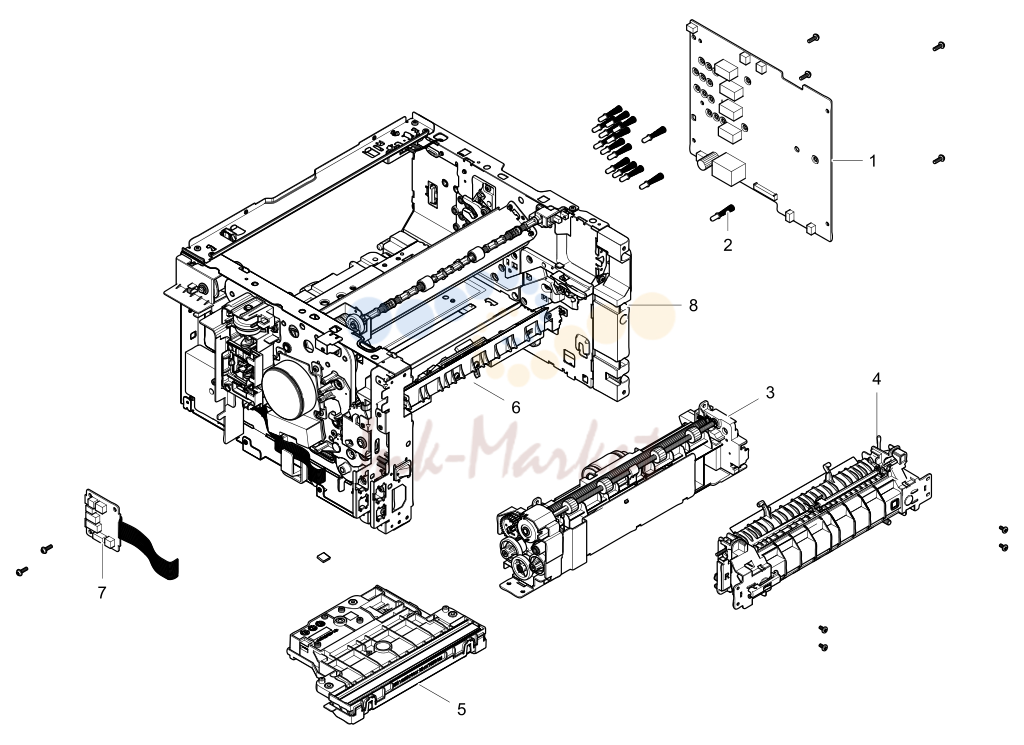

5. Exploded Views and Parts List

№	Артикул	Описание
1	JC44-00215A запросить цену →	HVPS; 24V,21.6V~27.6V,MAX
2	JC93-00734A запросить цену →	FRAME-TERMINAL;CLP-365W,SEC
3	JC93-00547A ✓ в наличии	FRAMEBASE-PAPERPATH;CLP-365W,SEC
4	JC91-01080A ✓ в наличии	FUSER;CLP-365W,SEC,WORLD,220V
5	JC97-04058A ✓ в наличии	LSU;CLP-365W,SEC,Single,A4(Ltr),600,S2,7
6	JC93-00729B запросить цену →	FRAME;CLX-3305W,SEC
7	JC92-02489A запросить цену →	PBA-CONNECTOR
8	JC61-04961A запросить цену →	FRAME-DUMMY MFP
0	JC91-01080A ✓ в наличии	FUSER;CLP-365W,SEC,WORLD,220V
1	JC66-02716B ✓ в наличии	ROLLER-PRESSURE;ML-1660,8,SUM22or
2	JC61-04989A запросить цену →	GUIDE-INPUT
3	1404-001740 запросить цену →	THERMISTOR-NTC ASSY
4	JC66-03355A запросить цену →	GEAR-FUSER
5	JC61-04984A запросить цену →	BUSH-PR R
6	JC66-03326A запросить цену →	ROLLER-HEAT;CLP-360,23.2,AL3304-H34orS
7	4713-001662 запросить цену →	LAMP-HALOGEN;230V,850W
10		Copyright© 1995-2012 SAMSUNG. All rights reserved.
8	4712-001091 ✓ в наличии	THERMOSTAT;AC125/250V,195+-5100
9	JC61-02423A запросить цену →	SPRINGETC-EXIT;CLP-310,SUS304WPB,PI0.3
10	JC66-03359A запросить цену →	ACTUATOR-EXIT
11	6107-001507 запросить цену →	SPRING-TS
12	JC61-04990A запросить цену →	GUIDE-OUTPUT
13	JC66-03871A запросить цену →	ROLLER-PRESSURE SHAFT
14	JC63-03522A запросить цену →	COVER-UPPER;CLP-365W,PC,SEC,NH-1035
15	JC61-04987A запросить цену →	FRAME-LOWER
16	JC67-00674A запросить цену →	CAP-RESISTOR;CLP-365W,PC,46,14.7
17	JC39-00521A запросить цену →	CBF HARNESS-FUSER REC
18	JC39-01701A запросить цену →	HARNESS-FUSER AC
0	JC93-00547A ✓ в наличии	FRAMEBASE-PAPERPATH;CLP-365W,SEC
1	JC98-01960A запросить цену →	BOARD-EMPTY SENSOR
1-1	JC92-02508A запросить цену →	PBA-EMPTYSENSOR;CLP-365W,SEC,EMPTY
2	JC66-03321A запросить цену →	ACTUATOR-FEED
3	JC93-00549A ✓ в наличии	DRIVE-PICKUP;CLP-365W,SEC
4	JC33-00025B ✓ в наличии	SOLENOID-MANUAL; SCX-5135ND,DC
5	JC47-00033C запросить цену →	CLUTCH-ELECTRIC;2.5,36,0.6,120mA,200Ohm
6	JC66-03824A запросить цену →	GEAR-RDCNPH3; CLP-365W,POM,M0.8/
7	JC66-03825A запросить цену →	GEAR-RDCNPICK-UP;CLP-365W,POM,M0.6
12		Copyright© 1995-2012 SAMSUNG. All rights reserved.
8	JC66-03826A запросить цену →	GEAR-RDCNREGI;CLP-365W,POM,M0.6/
9	JC66-03813A запросить цену →	GEAR-IDLE REGI
10	JC61-01548A ✓ в наличии	HOLDER-M-CAM; CLP-300,POM
11	JC61-05049A запросить цену →	HOLDER-SHAFT IDLE
12	6107-001309 запросить цену →	SPRING-CS;SWP-B,PI0.5,L10,ID4.0,OD5.0
13	JC39-01704A запросить цену →	HARNESS-COVER S/W
14	JC93-00555A запросить цену →	FRAMEBASE-HOLDERPAD;CLP-365W,SEC
15	JC66-03322A запросить цену →	ACTUATOR-EMPTY
16	JC66-03317A запросить цену →	ROLLER-REGI;CLP-360,EPDM,SUM22,6
17	JC61-05648A запросить цену →	GUIDE-PATH LOWER
19	JC93-00553A ✓ в наличии	FRAMEBASE-PICKUP;CLP-365W,SEC
19-1	JC61-01714A запросить цену →	STOPPER-PICK_UP L
19-2	JC73-00309A ✓ в наличии	RUBBER-PICK_UP;CLP-310,EPDM
19-3	JC61-02389A запросить цену →	HOUSING-PICKUPB;CLP-310,POMF20-02,1.0,
19-4	JC66-03786A запросить цену →	CAM-CTD
1	JC93-00714A запросить цену →	DRIVE;CLP-365W,SEC,WORLD
1-1	JC92-01986A запросить цену →	PBA SUB-DEVEHOME
1-2	JC47-00033C запросить цену →	CLUTCH-ELECTRIC;2.5,36,0.6,120mA,200Ohm
1-3	JC31-00091B запросить цену →	MOTOR BLDC
2	JC47-00007F запросить цену →	CLUTCH-ITBCAM;8,33,0.8,133mA,180Ohm
3	JC66-03829A запросить цену →	GEAR-RDCNPH2; CLP-365W,POM,M0.5/
4	JC66-03828A запросить цену →	GEAR-RDCNT2CAM;CLP-365W,POM,M0.5
5	JC32-00014A запросить цену →	SENSOR-CTD; SENSOR-CTD,0 ~
6	0604-001415 ✓ в наличии	PHOTO-INTERRUPTER;TR,DIP-4,BK
7	JC39-01704A запросить цену →	HARNESS-COVER S/W
14		Copyright© 1995-2012 SAMSUNG. All rights reserved.
8	JC91-01078A ✓ в наличии	FUSER-ROLLEREXIT;CLP-360,SEC,WORLD
9	JC61-05650A запросить цену →	GUIDE-CASSETTEL;CLP-365W,HIPS,1.5,33.86
10	JC61-05649A запросить цену →	GUIDE-CASSETTER;CLP-365W,HIPS,1.5,35.85
11	JC61-05677A запросить цену →	GUIDE-BASE FRONT HINGE
12	JC61-05753A запросить цену →	HOLDER-CLUTCH_ITB
13	JC61-05758A запросить цену →	HOLDER-T2 CLUTCH
14	JC61-04960A запросить цену →	HOUSING-HARNESS
15	JC61-05647A запросить цену →	GUIDE-PATHUPPER;CLP-365W,HIPS,1.5,30.35
16	JC66-03790A запросить цену →	SHAFT-COUPLER
17	JC66-03349A запросить цену →	SHAFT-ITB CLEAN CAM C

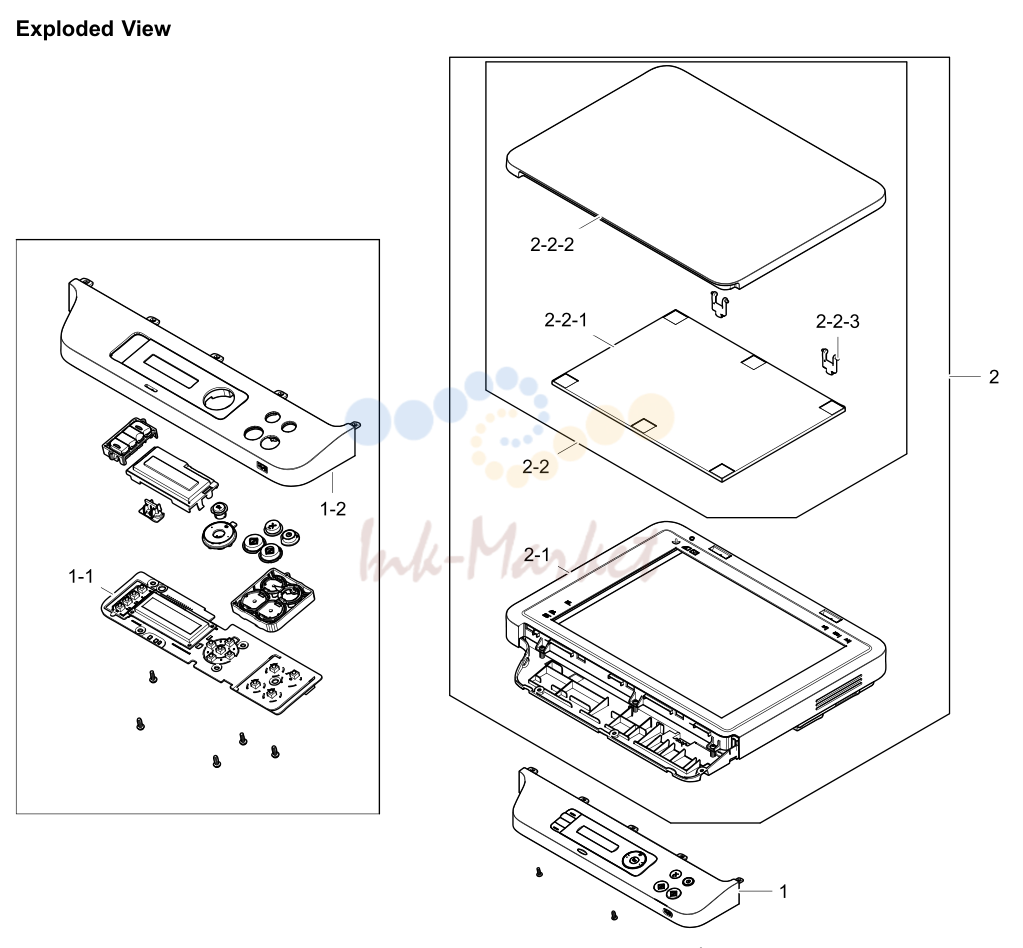

6. ExplodedViewsandPartsList

№	Артикул	Описание
1	JC97-04180D запросить цену →	OPE;CLX-3305W,XEV
1-1	JC92-02496B запросить цену →	PBA-OPE
1-2	JC92-02496B запросить цену →	PBA-OPE
2	JC97-04186A запросить цену →	SCANNER;CLX-3305W,SEE
2-1	JC97-04075A запросить цену →	PLATEN;CLX-3305,SEE
2-2	JC97-04193A запросить цену →	PLATEN-COVER;CLX-3305W,SEE
16		Copyright© 1995-2012 SAMSUNG. All rights reserved.
1	JC97-04077A запросить цену →	PLATEN-LOWER;CLX-3305,SEE
1-1	JC63-03974A запросить цену →	COVER-JAM HOLDER
1-2	JC63-03554A запросить цену →	COVER-SCAN LOWER
1-3	JC39-01714A ✓ в наличии	FLAT CABLE-CIS
1-4	0604-001415 ✓ в наличии	PHOTO-INTERRUPTER;TR,DIP-4,BK
1-5	JC97-03968B запросить цену →	SCANNER-PLATENFLA;CLX-3305FW,SEE
18		Copyright© 1995-2012 SAMSUNG. All rights reserved.
