1. Exploded Views and Parts List
2. Exploded Views and Parts List
3. ExplodedViewsandPartsList
4. ExplodedViewsandPartsList
5. ExplodedViewsandPartsList
6. ExplodedViewsandPartsList

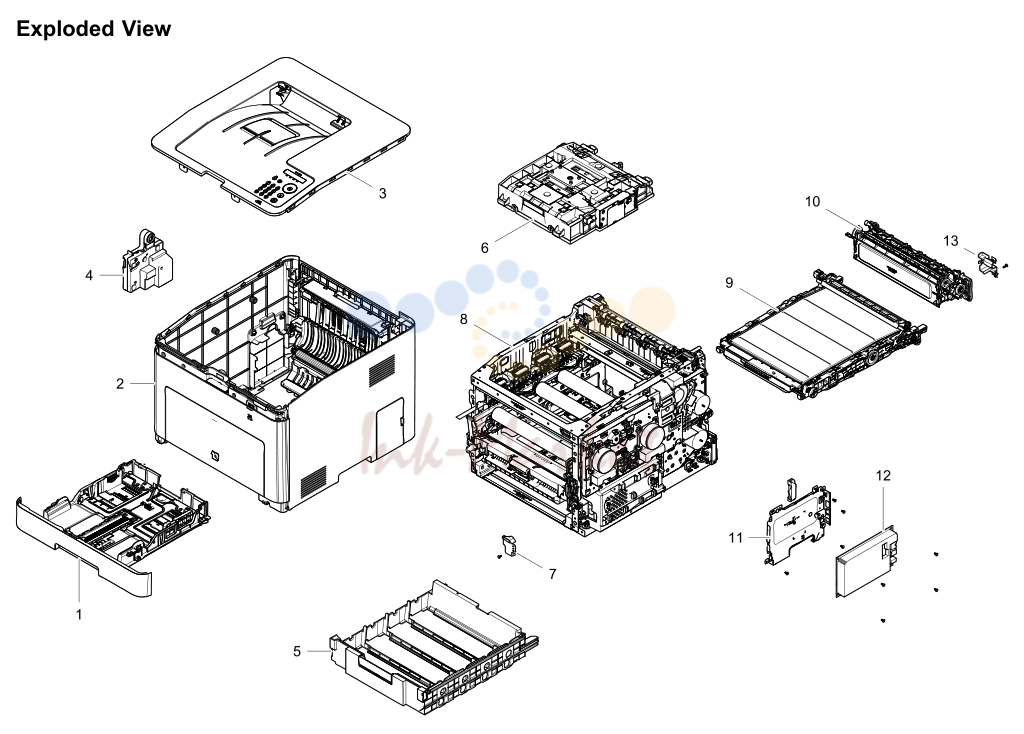

1. Exploded Views and Parts List

№	Артикул	Описание
1	CLP-680ND запросить цену →	1 JC90-01182A CASSETTE;CLP-680ND SA
2	CLP-680ND запросить цену →	1 JC95-01649A COVER;CLP-680ND,SEC SNA
3	CLP-680ND запросить цену →	1 JC95-01778B COVER-TOP;CLP-680ND,SEC,XIL SA
4	CLP-680ND запросить цену →	1 JC96-06367A CARTRIDGE-WTB;CLP-680ND SA
5	JC98-02126A запросить цену →	2 JC93-00757A FRAME-DRAWER;CLP-680ND,XAA SNA
6	CLP-680ND запросить цену →	1 JC97-04082A LSU; SA
7	JC98-02126A запросить цену →	2 JC63-03763A COVER-CONN; SNA
8	CLP-680ND запросить цену →	1 JC93-00737B FRAME;CLP-680ND,SEE SNA
9	CLP-680ND запросить цену →	1 JC96-06514A CARTRIDGE-TRANSFER;CLP-680ND SA
10	CLP-680ND запросить цену →	1 JC91-01129A FUSER; SA
11	JC98-02126A запросить цену →	2 JC61-05410A BRACKET-MAIN_BOARD; SNA
12	JC98-02176A запросить цену →	2 JC92-02528B PBA-MAIN; SA
13	JC98-02126A запросить цену →	2 JC67-00647A CAP-FUSER AC HARNESS; SNA
2		Copyright© 1995-2012 SAMSUNG. All rights reserved.

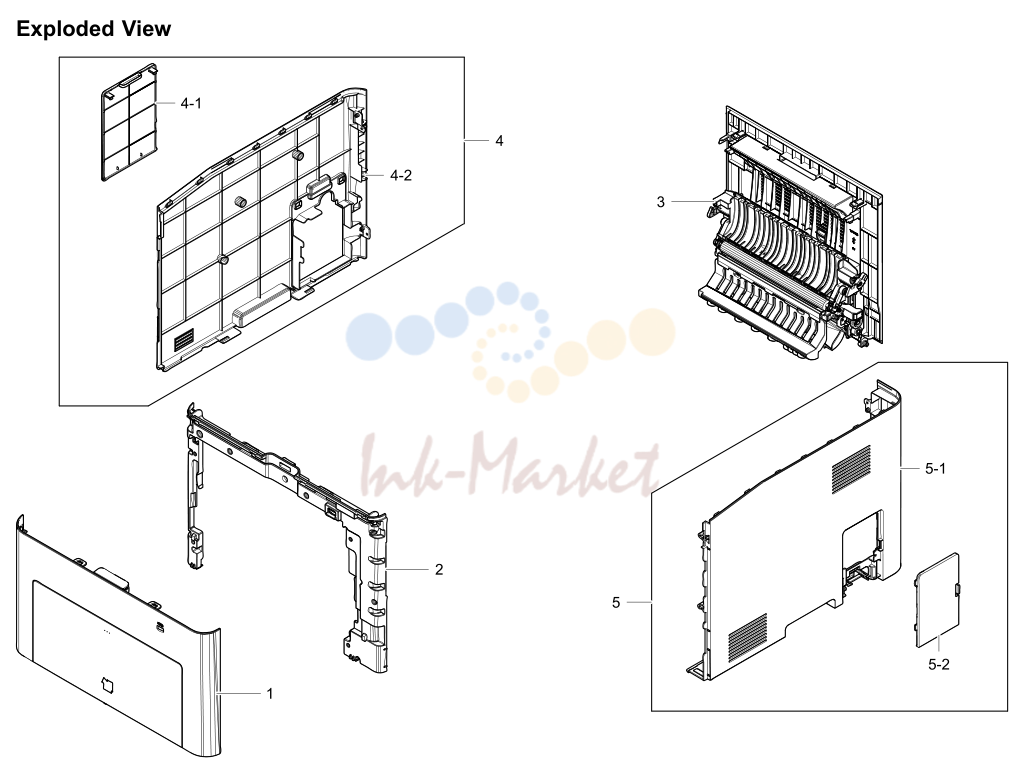

2. Exploded Views and Parts List

№	Артикул	Описание
1	JC95-01649A запросить цену →	2 JC95-01654A COVER-FRONT;CLP-680ND,SEC SA
2	JC95-01649A запросить цену →	2 JC63-03795A COVER-FRONT INNER; SNA
3	JC95-01649A запросить цену →	2 JC95-01656A COVER-REAR;CLP-680ND,SEC SA
4	JC95-01649A запросить цену →	2 JC95-01660A COVER-LEFT;CLP-680ND,SEC SA
4-1	JC95-01660A запросить цену →	3 JC63-03734A COVER-WTB; SNA
4-2	JC95-01660A запросить цену →	3 JC63-03733A COVER-LEFT; SNA
5	JC95-01649A запросить цену →	2 JC95-01664A COVER-RIGHT;CLP-680ND,SEC SA
5-1	JC95-01664A запросить цену →	3 JC63-03731A COVER-RIGHT; SNA
5-2	JC95-01664A запросить цену →	3 JC63-03732A COVER-DIMM; SNA
1	JC95-01654A запросить цену →	3 JC66-03640A LINK-SUPPORT R; SNA
2	JC95-01654A запросить цену →	3 JC66-03639A LINK-SUPPORT L; SNA
3	JC95-01654A запросить цену →	3 JC64-00826A BUTTON-FRONT; SNA
4	JC95-01654A запросить цену →	3 G1550 6107-001404 SPRING-CS; SNA
5	JC95-01654A запросить цену →	3 JC63-03729A COVER-FRONT; SNA
4		Copyright© 1995-2012 SAMSUNG. All rights reserved.
6	JC95-01654A запросить цену →	3 J3647 JB64-00007A LOCKER-LATCH PUSH; SA
7	JC95-01654A запросить цену →	3 JC66-02086D LINK-COVER_MP; SNA
8	JC95-01654A запросить цену →	3 JC95-01651A COVER-MPTRAY;CLX-6260FD,SEC SA
9	JC95-01654A запросить цену →	3 JC61-05810A BRACKET-FRONT; SNA
1	JC95-01656A запросить цену →	3 JC61-05421A GUIDE-TRANSFER; SNA
2	JC95-01656A запросить цену →	3 JC95-01638A COVER-REAR TRANSFER; SA
2-1	JC95-01638A запросить цену →	4 JC66-03756A ROLLER-TRANSFER2; SA
2-2	JC95-01638A запросить цену →	4 JC61-05463A HOLDER-T2; SNA
2-3	JC95-01638A запросить цену →	4 JC61-05471A PLATE-BIAS-TRANSFER; SNA
2-4	JC95-01638A запросить цену →	4 6107-003201 SPRING-TS; SNA
2-5	JC95-01638A запросить цену →	4 JC64-00803A LOCKER-TRANSFER R; SNA
6		Copyright© 1995-2012 SAMSUNG. All rights reserved.
2-6	JC95-01638A запросить цену →	4 JC61-05472A PLATE-GROUND TRANSFER2; SNA
2-7	JC95-01638A запросить цену →	4 D1171 JC70-10232A IPR-PLATESAW;ML-80,SUS304CSP SNA
3	JC95-01656A запросить цену →	3 JC90-01204A DUPLEXGUIDE-UPPER;CLP-680ND SA
3-1	JC90-01204A запросить цену →	4 JC66-02981A ROLLER-DUPLEX_OUTER; SNA
3-2	JC90-01204A запросить цену →	4 6107-003256 SPRING-TS; SNA
3-3	JC90-01204A запросить цену →	4 JC66-03721A GEAR-DOUBLEDRIVEDUPLEX; SNA
3-4	JC90-01204A запросить цену →	4 JC66-03720A GEAR-IN DUPLEX; SNA
4	JC95-01656A запросить цену →	3 JC90-01203A DUPLEXGUIDE-LOWER;CLP-680ND SNA
4-1	JC90-01203A запросить цену →	4 JC66-03635A ROLLER-DUPLEX; SA
4-2	JC90-01203A запросить цену →	4 A4233 6602-001588 BELT-TIMING GEAR; SNA
4-3	JC90-01203A запросить цену →	4 JC66-03722A GEAR-DUPLEX; SNA
4-4	JC90-01203A запросить цену →	4 JC66-03008A SHAFT-FEED_DUP_1; SNA
4-5	JC90-01203A запросить цену →	4 JC66-03601A LEVER-ALIGN ADJUST; SNA
5	JC95-01656A запросить цену →	3 JC61-05420A GUIDE-REAR; SNA
6	JC95-01656A запросить цену →	3 JC63-03793A COVER-REAR; SNA

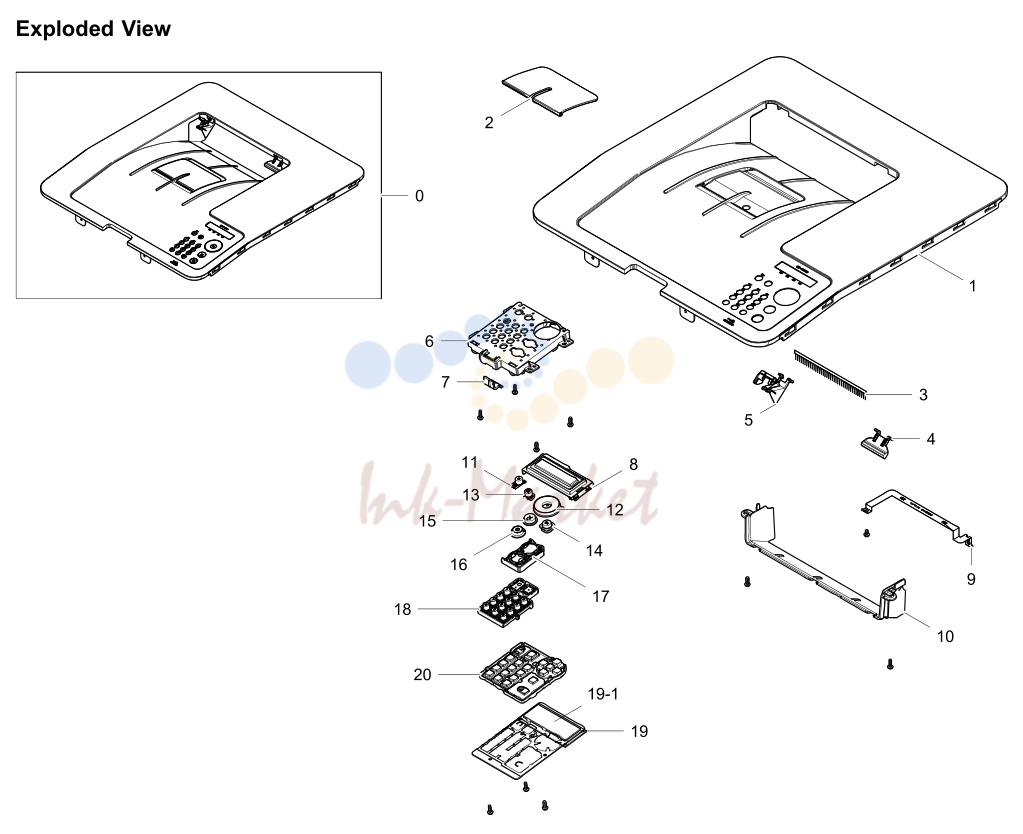

3. ExplodedViewsandPartsList

№	Артикул	Описание
0	CLP-680ND запросить цену →	1 JC95-01778B COVER-TOP;CLP-680ND,SEC,XIL SA
1	JC95-01778B запросить цену →	2 JC63-03735B COVER-TOP;CLP-680ND,ABS,2.5t SNA
2	JC95-01778B запросить цену →	2 JC61-05514A STACKER-MAIN; SA
3	JC95-01778B запросить цену →	2 JC67-00055B BRUSH-ANTISTATIC; SA
4	JC95-01778B запросить цену →	2 JC72-01343B GUIDE-PMO-SUB_M_STACKER; SNA
5	JC95-01778B запросить цену →	2 JC61-05517A STACKER-BINFULL; SA
6	JC95-01778B запросить цену →	2 JC61-05624A HOLDER-OPE; SNA
8		Copyright© 1995-2012 SAMSUNG. All rights reserved.
7	JC95-01778B запросить цену →	2 JC67-00648B LENS-STATUS; SNA
8	JC95-01778B запросить цену →	2 JC63-03792A COVER-LCD; SNA
9	JC95-01778B запросить цену →	2 JC63-03719A GROUND-EXIT; SNA
10	JC95-01778B запросить цену →	2 JC63-03796A COVER-EXIT; SNA
11	JC95-01778B запросить цену →	2 JC64-00842A KEY-ECO; SNA
12	JC95-01778B запросить цену →	2 JC64-00811A KEY-NAVIGATION; SNA
13	JC95-01778B запросить цену →	2 JC64-00840A KEY-DEMO; SNA
14	JC95-01778B запросить цену →	2 JC64-00814A KEY-OK;CLP-680ND,ABS,18,BLACK SNA
15	JC95-01778B запросить цену →	2 JC64-00813A KEY-STOP; SNA
16	JC95-01778B запросить цену →	2 JC64-00812A KEY-POWER; SNA
17	JC95-01778B запросить цену →	2 JC61-05619A HOLDER-KEY; SNA
18	JC95-01778B запросить цену →	2 JC64-00828A KEY-NUMERICAL; SNA
19	JC95-01778B запросить цену →	2 JC92-02520C PBA-OPE; SA
19-1	JC92-02520C запросить цену →	3 JC07-00008A LCD; SA
20	JC95-01778B запросить цену →	2 JC64-00839A KEY-OPE PAD; SNA

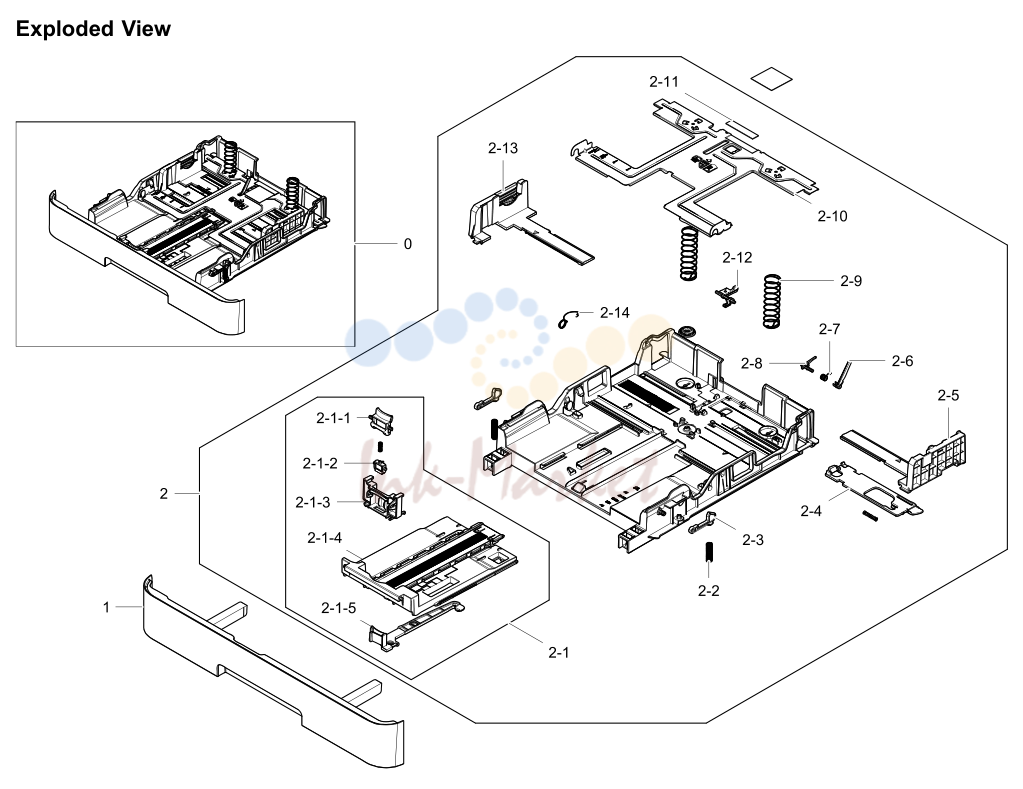

4. ExplodedViewsandPartsList

№	Артикул	Описание
0	CLP-680ND запросить цену →	1 JC90-01182A CASSETTE;CLP-680ND SA
1	JC90-01182A ✓ в наличии	2 JC64-00799A HANDLE-CASSETTE; SA
2	JC90-01182A ✓ в наличии	2 JC90-01179A CASSETTE-FRAME;CLP-470N,XAA SNA
2-1	JC90-01179A запросить цену →	3 JC90-01178A CASSETTE-GUIDE REAR; SNA
10		Copyright© 1995-2012 SAMSUNG. All rights reserved.
2-2	JC90-01179A запросить цену →	3 L7422 6107-001287 SPRING-CS; SNA
2-3	JC90-01179A запросить цену →	3 JC64-00610A LOCKER-CASSETTE; SNA
2-4	JC90-01179A запросить цену →	3 JC64-00657A LOCKER-PLATE; SA
2-5	JC90-01179A запросить цену →	3 JC61-04397A GUIDE-ADJUST_L; SA
2-6	JC90-01179A запросить цену →	3 JC66-03764A LEVER-EMPTY; SA
2-7	JC90-01179A запросить цену →	3 6107-003233 SPRING-TS; SNA
2-8	JC90-01179A запросить цену →	3 JC66-03595A ACTUATOR-EMPTY LINK; SNA
2-9	JC90-01179A запросить цену →	3 6107-002935 SPRING-CS; SA
2-10	JC90-01179A запросить цену →	3 JC61-05533A PLATE-KONCK UP; SNA
2-11	JC90-01179A запросить цену →	3 F9051 JC73-00141A RPR-PAD CASSETTE; SA
2-12	JC90-01179A запросить цену →	3 JC66-03610A ACTUATOR-EMPTY; SA
2-13	JC90-01179A запросить цену →	3 JC90-01106A CASSETTE-GUIDE RIGHT; SA
2-14	JC90-01179A запросить цену →	3 6107-003232 SPRING-ETC; SNA

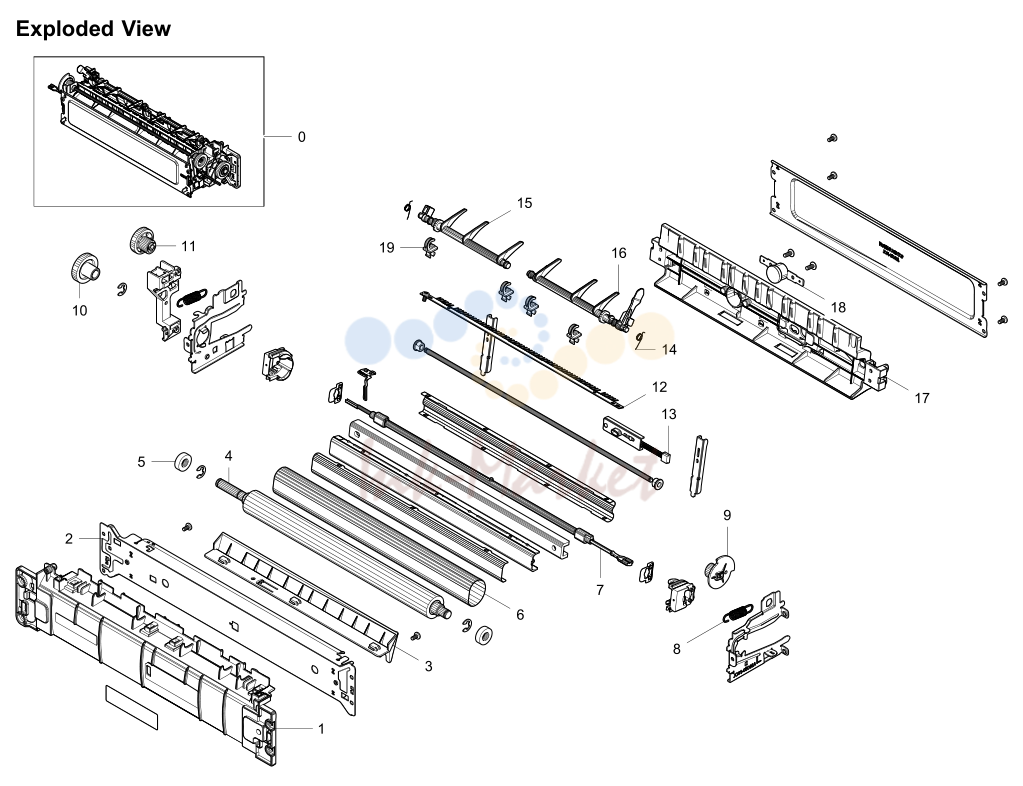

5. ExplodedViewsandPartsList

№	Артикул	Описание
0	CLP-680ND запросить цену →	1 JC91-01129A FUSER; SA
1	JC91-01129A запросить цену →	2 JC63-03680A COVER-DUPLEX; SNA
2	JC91-01129A запросить цену →	2 JC61-05039A FRAME-FUSER BOTTOM; SNA
3	JC91-01129A запросить цену →	2 JC61-05386A GUIDE-INPUT; SNA
4	JC91-01129A запросить цену →	2 JC66-03776A ROLLER-PRESSURE; SNA
5	JC91-01129A запросить цену →	2 G9044 6601-001341 BEARING-BALL; SA
6	JC91-01129A запросить цену →	2 JC66-03784A DRUM-FUSER BELT; SNA
7	JC91-01129A запросить цену →	2 4713-001658 LAMP-HALOGEN;230V,800W SNA
12		Copyright© 1995-2012 SAMSUNG. All rights reserved.
8	JC91-01129A запросить цену →	2 6107-003245 SPRING-ES;SUS304,7,32.3 SNA
9	JC91-01129A запросить цену →	2 JC66-03436A ACTUATOR-CAM; SNA
10	JC91-01129A запросить цену →	2 JC66-03432A GEAR-FUSER; SNA
11	JC91-01129A запросить цену →	2 JC66-03437A GEAR-CAM; SNA
12	JC91-01129A запросить цену →	2 JC67-00528A BRUSH-EXIT; ML-5010,SUS SA
13	JC91-01129A запросить цену →	2 1404-001729 THERMISTOR-NTC ASSY; SNA
14	JC91-01129A запросить цену →	2 L6977 JC61-70903A SPRING ETC-ACTUATOR; SA
15	JC91-01129A запросить цену →	2 JC66-03504A ACTUATOR-GUIDE; SNA
16	JC91-01129A запросить цену →	2 JC66-03412A ACTUATOR-EXIT; SNA
17	JC91-01129A запросить цену →	2 JC61-05040A HOLDER-HARNESS; SNA
18	JC91-01129A запросить цену →	2 4712-001091 THERMOSTAT;AC125/250V,195+-5100 SNA
19	JC91-01129A запросить цену →	2 A7676 JC61-02411A BUSH-TX; SNA

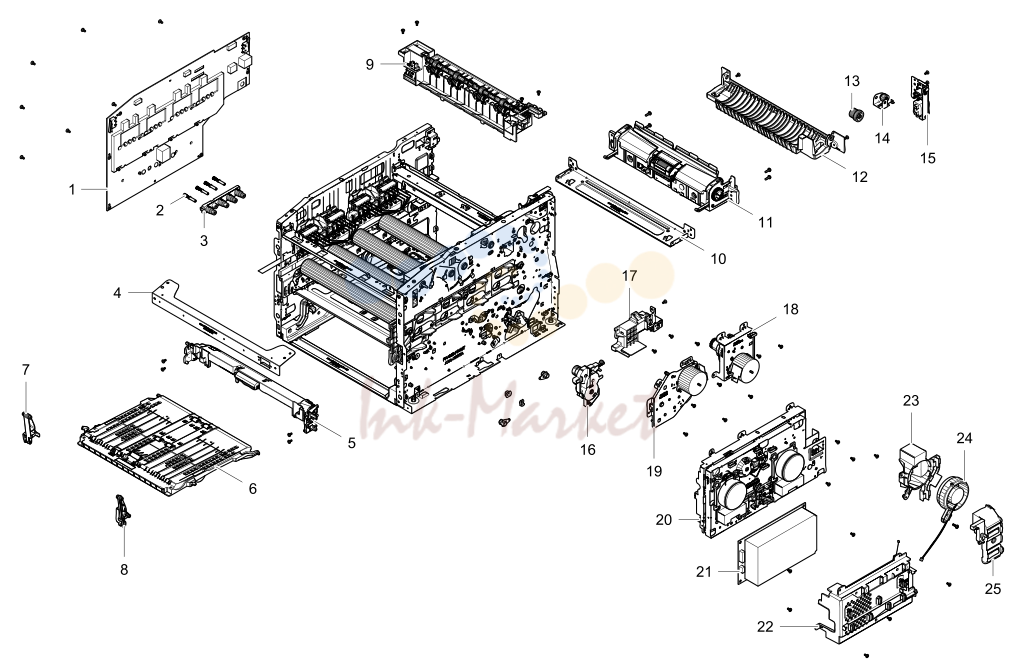

6. ExplodedViewsandPartsList

№	Артикул	Описание
1	JC93-00749A запросить цену →	4 JC44-00216A HVPS; 24V,21.6V~27.6V,MAX SA
2	JC93-00749A запросить цену →	4 JC93-00658A FRAME-T1 TERMINAL; SNA
3	JC93-00749A запросить цену →	4 JC61-05487A HOLDER-HV T1; SNA
4	JC93-00739A запросить цену →	3 JC61-05407A BRACKET-FRONT_TOP; SNA
5	JC93-00754A запросить цену →	3 JC93-00795A FRAME-PICKUPMP;CLP-680ND SA
6	JC93-00754A запросить цену →	3 JC93-00792A FRAME-TRAYMP;CLP-680ND SA
7	JC93-00754A запросить цену →	3 JC66-03637A LINK-L; SA
8	JC93-00754A запросить цену →	3 JC66-03638A LINK-R; SA
9	JC93-00754A запросить цену →	3 JC93-00752A FRAME-EXIT;CLP-680ND,XAA SA
14		Copyright© 1995-2012 SAMSUNG. All rights reserved.
10	JC93-00754A запросить цену →	3 JC61-05404A BRACKET-BOTTOM_REAR; SNA
11	JC93-00754A запросить цену →	3 JC93-00793A FRAME-RETARD;CLP-680ND SNA
12	JC93-00754A запросить цену →	3 JC63-03703A COVER-REAR BOTTOM; SNA
13	JC93-00754A запросить цену →	3 JC66-03723A GEAR-DOUBLE DUPLEX; SNA
14	JC93-00754A запросить цену →	3 JC93-00774A DRIVE-DUPLEX SWING; SA
15	JC93-00754A запросить цену →	3 JC93-00764A FRAME-POWER SWITCH; SNA
16	JC93-00754A запросить цену →	3 JC93-00770A DRIVE-T1;CLP-680ND,SEC SNA
17	JC93-00754A запросить цену →	3 JC61-05575A BRACKET-TR MOTOR DC; SNA
18	JC93-00754A запросить цену →	3 JC93-00767A DRIVE-FUSER;CLP-680ND,SEC SA
19	JC93-00754A запросить цену →	3 JC93-00769A DRIVE-PH;CLP-680ND,SEC SA
20	JC93-00754A запросить цену →	3 JC93-00766A DRIVE-MAIN;CLP-680ND,SEC SA
21	JC93-00737B запросить цену →	2 JC44-00223A SMPS-V2; SA
22	JC93-00754A запросить цену →	3 JC93-00756A FRAME-COVER SMPS; SNA
23	JC93-00754A запросить цену →	3 JC67-00657A DUCT-MAIN FAN; SNA
24	JC93-00754A запросить цену →	3 JC31-00160A FAN-TYPE 5; SA
25	JC93-00754A запросить цену →	3 JC61-05424A GUIDE-FFC; SNA
0	JC93-00739A запросить цену →	3 JC93-00750A FRAME-BRACKET MP; SNA
1	JC93-00750A запросить цену →	4 JC93-00790A FRAME-REGI;CLP-680ND SNA
1-1	JC93-00790A запросить цену →	5 JC66-03633A ROLLER-REGI; SA
1-2	JC93-00790A запросить цену →	5 JC61-05611A ROLLER-REGI IDLE; SNA
1-3	JC93-00790A запросить цену →	5 JC66-03611A ACTUATOR-REGI SENSOR; SA
2	JC93-00750A запросить цену →	4 JC93-00673A FRAME-PICKUP ONEWAY; SNA
2-1	JC93-00673A ✓ в наличии	5 JC61-05370A HOLDER-PICKUP; SNA
2-2	JC93-00673A ✓ в наличии	5 JC66-02939B ROLLER-MAT_RETARD; SA
16		Copyright© 1995-2012 SAMSUNG. All rights reserved.
2-3	JC93-00673A ✓ в наличии	5 JC66-03047A CLUTCH-P-ONEWAY; SNA
2-4	JC93-00673A ✓ в наличии	5 C3485 JC66-01918A GEAR-IDLE PICK UP; SNA
3	JC93-00795A ✓ в наличии	4 L9633 0604-001415 PHOTO-INTERRUPTER;TR,DIP-4,BK SA
4	JC93-00750A запросить цену →	4 6602-001721 BELT-TIMING GEAR; SA
5	JC93-00750A запросить цену →	4 JC66-03620A SHAFT-PICK UP; SNA
6	JC93-00750A запросить цену →	4 JC61-05447A GUIDE-PICKUP; SNA
7	JC93-00795A ✓ в наличии	4 JC47-00035A CLUTCH-ELECTRIC Z41; SA
8	JC93-00750A запросить цену →	4 JC93-00791A FRAME-FEEDMP;CLP-680ND SNA
8-1	JC93-00791A запросить цену →	5 JC66-03608A ACTUATOR-FEED MP; SA
8-2	JC93-00791A запросить цену →	5 L9445 JC61-03973A HOLDER-SHAFT; SA
9	JC93-00750A запросить цену →	4 JC61-05529A HOLDER-SHAFT MP; SNA
10	JC93-00750A запросить цену →	4 JC61-05412A BRACKET-MP; SNA
11	JC93-00750A запросить цену →	4 JC93-00787A FRAME-ROLLER_MP;CLP-680ND SA
0	JC93-00754A запросить цену →	3 JC93-00752A FRAME-EXIT;CLP-680ND,XAA SA
1	JC93-00795A ✓ в наличии	4 L9633 0604-001415 PHOTO-INTERRUPTER;TR,DIP-4,BK SA
2	JC93-00752A запросить цену →	4 JC61-05423A GUIDE-EXIT PATH; SNA
3	JC93-00752A запросить цену →	4 JC93-00753A FRAME-ROLLEREXITFDOWN; SA
4	JC93-00752A запросить цену →	4 JC66-03731A GEAR-EXIT; SNA
5	JC93-00752A запросить цену →	4 K8195 JC72-41191B SHAFT;ML-2150,POM,BLK,DE8903 SNA
6	JC93-00752A запросить цену →	4 JC66-03606A ROLLER-EXIT IDLE; SNA
7	JC93-00752A запросить цену →	4 L2183 JC72-40981A ROLLER;ML-165,POM,WHT,HB SA
8	JC93-00752A запросить цену →	4 H1227 JC61-00845A BUSH-M-EXIT; SA
9	JC93-00752A запросить цену →	4 6107-003226 SPRING-TS; SWP SNA
18		Copyright© 1995-2012 SAMSUNG. All rights reserved.
1	JC93-00795A ✓ в наличии	4 L9633 0604-001415 PHOTO-INTERRUPTER;TR,DIP-4,BK SA
2	JC93-00766A запросить цену →	4 JC33-00028D SOLENOID;CLP-680ND,DC24V,70 SA
3	JC93-00766A запросить цену →	4 JC31-00165A MOTORBLDC-BT6;430~2400rpm,DC SA
4	JC93-00766A запросить цену →	4 K1289 JC31-00075A MOTOR BLDC; SA
20		Copyright© 1995-2012 SAMSUNG. All rights reserved.
0	JC93-00754A запросить цену →	3 JC93-00792A FRAME-TRAYMP;CLP-680ND SA
1	JC93-00792A запросить цену →	4 JC67-00550A PAD RUBBER-FRICTION; SA
2	JC93-00792A запросить цену →	4 F9043 JC73-00140A RPR-FRICTIONPAD;ML-1510,NBB,1T SA
3	JC93-00792A запросить цену →	4 JC61-05527A HOLDER-PAD MP; SA
4	JC93-00792A запросить цену →	4 L9374 6107-002617 SPRING-CS; SA
5	JC93-00792A запросить цену →	4 JC63-03701A TRAY-MP; SNA
6	JC93-00792A запросить цену →	4 F8925 JC66-00896A ROLLER-M-IDLE_ DUP; SA
7	JC93-00792A запросить цену →	4 L7559 6107-001156 SPRING-TS;SWP-B,PI0.6,W20,ID3.5 SNA
8	JC93-00792A запросить цену →	4 JC66-03612A ACTUATOR-EMPTY MP; SA
9	JC93-00792A запросить цену →	4 G1591 6107-001164 SPRING-TS; SA
0	JC93-00754A запросить цену →	3 JC93-00793A FRAME-RETARD;CLP-680ND SNA
1	JC93-00795A ✓ в наличии	4 L9633 0604-001415 PHOTO-INTERRUPTER;TR,DIP-4,BK SA
2	JC93-00793A запросить цену →	4 JC61-05441A FRAME-RETARD; SNA
3	JC93-00793A запросить цену →	4 JC93-00760A DRIVE-GEARKNOCKUP;CLP-680ND SNA
4	JC93-00793A запросить цену →	4 JC66-03590A CAM-KNOCK UP R; SNA
5	JC93-00793A запросить цену →	4 JC66-03615A LEVER-KNOCK UP; SNA
6	JC93-00793A запросить цену →	4 JC61-05392A HOLDER-CAM;CLP-680ND,POM,21.8 SNA
7	JC93-00793A запросить цену →	4 JC61-05540A PLATE-GUIDE PAPER; SNA
8	JC93-00793A запросить цену →	4 JC63-03868A SHEET-GUIDE; SNA
9	JC93-00793A запросить цену →	4 JC93-00794A FRAME-RETARD-HOLDER; SA
9-1	JC93-00794A ✓ в наличии	5 JC93-00682A FRAME-ROLLER RETARD; SNA
22		Copyright© 1995-2012 SAMSUNG. All rights reserved.
9-2	JC93-00794A ✓ в наличии	5 JC61-05389A GUIDE-KICKER R; SNA
9-3	JC93-00794A ✓ в наличии	5 6107-002883 SPRING-CS; SA
9-4	JC93-00794A ✓ в наличии	5 JC61-05442A FRAME-RETARD COVER; SNA
0	JC93-00754A запросить цену →	3 JC93-00795A FRAME-PICKUPMP;CLP-680ND SA
1	JC93-00795A ✓ в наличии	4 JC47-00035A CLUTCH-ELECTRIC Z41; SA
2	JC93-00795A ✓ в наличии	4 I7270 JC61-02260A HOLDER-SHAFT;CLX-6200FX,POM SNA
3	JC93-00795A ✓ в наличии	4 F9180 JC73-00295A RUBBER-PICK_UP; SA
4	JC93-00795A ✓ в наличии	4 G0798 JC61-02808A SLEEVE-MP;ML-2855ND,6,41.4,10 SNA
5	JC93-00795A ✓ в наличии	4 G0313 JC66-02073A SHAFT-PICK UP SUB; SNA
6	JC93-00795A ✓ в наличии	4 F4568 JB72-00845A PMO-PICK UP CLUTCH SUB; SNA
7	JC93-00795A ✓ в наличии	4 C3536 JC66-02075A GEAR-JOINT; SNA
8	JC93-00795A ✓ в наличии	4 L9633 0604-001415 PHOTO-INTERRUPTER;TR,DIP-4,BK SA
24		Copyright© 1995-2012 SAMSUNG. All rights reserved.
9	JC93-00795A ✓ в наличии	4 JC61-04057A STOPPER-MP; SA
10	JC93-00795A ✓ в наличии	4 6107-002780 SPRING-ES; SA
11	JC93-00795A ✓ в наличии	4 JC61-05528A HOUSING-PICKUP MP; SNA
12	JC93-00795A ✓ в наличии	4 JC61-05446A GUIDE-UPPER MP; SNA

Источник: Инк-Маркет.ру.

← Все статьи
