Samsung CLP-415N — каталог запчастей со схемами

Содержание

1. Exploded Views and Parts List
2. ExplodedViewsandPartsList
3. ExplodedViewsandPartsList
4. ExplodedViewsandPartsList
5. ExplodedViewsandPartsList

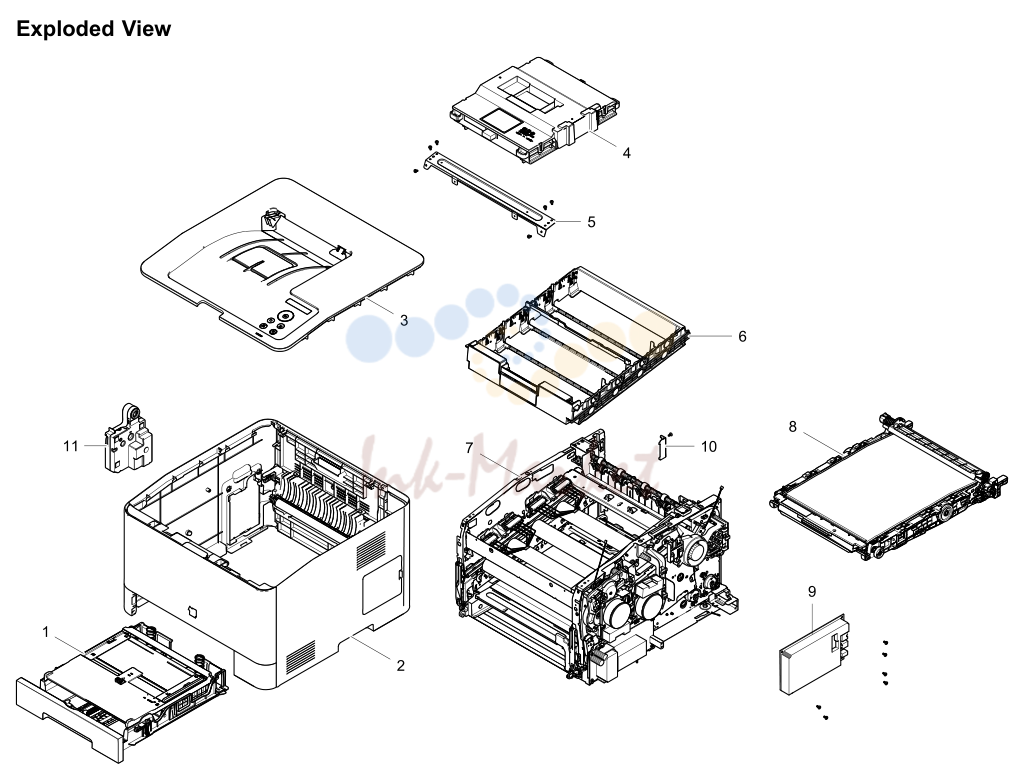

1. Exploded Views and Parts List

№	Артикул	Описание
1	JC90-01177A запросить цену →	CASSETTE;CLP-470N,XAA
2	JC95-01648A запросить цену →	COVER;CLP-470N,SEC
3	JC95-01779A запросить цену →	COVER-TOP;CLP-415,SEC,Spanish
4	JC97-04079A запросить цену →	LSU;CLP-470,SEC,TANDEM,A4(Ltr),600,S3,78
5	JC61-05429A запросить цену →	BRACKET-FRONT-TOP
6	JC93-00661A запросить цену →	FRAME-DRAWER;CLP-470N,XAA
7	JC93-00663B запросить цену →	FRAME;CLP-415N,SEE
8	JC96-06514A ✓ в наличии	CARTRIDGE-TRANSFER;CLP-680ND,SEC
9	JC92-02527B запросить цену →	PBA-MAIN
10	JC61-05428A запросить цену →	BRACKET-FRAME_LEFT2
11	JC96-06389A запросить цену →	CARTRIDGE-WTB;CLP-470N
1	JC64-00798A запросить цену →	HANDLE-DRAWER
2	JC93-00709A запросить цену →	FRAME-HVDRAW;CLP-470N,XAA
2-1	JC61-05453A запросить цену →	HOLDER SPRING-HV DRAW
3	JC61-05599A запросить цену →	GUIDE-CARTRIDGE
4	JC64-00801A запросить цену →	LOCKER-DRAWER RIGHT
2		Copyright© 1995-2013 SAMSUNG. All rights reserved.

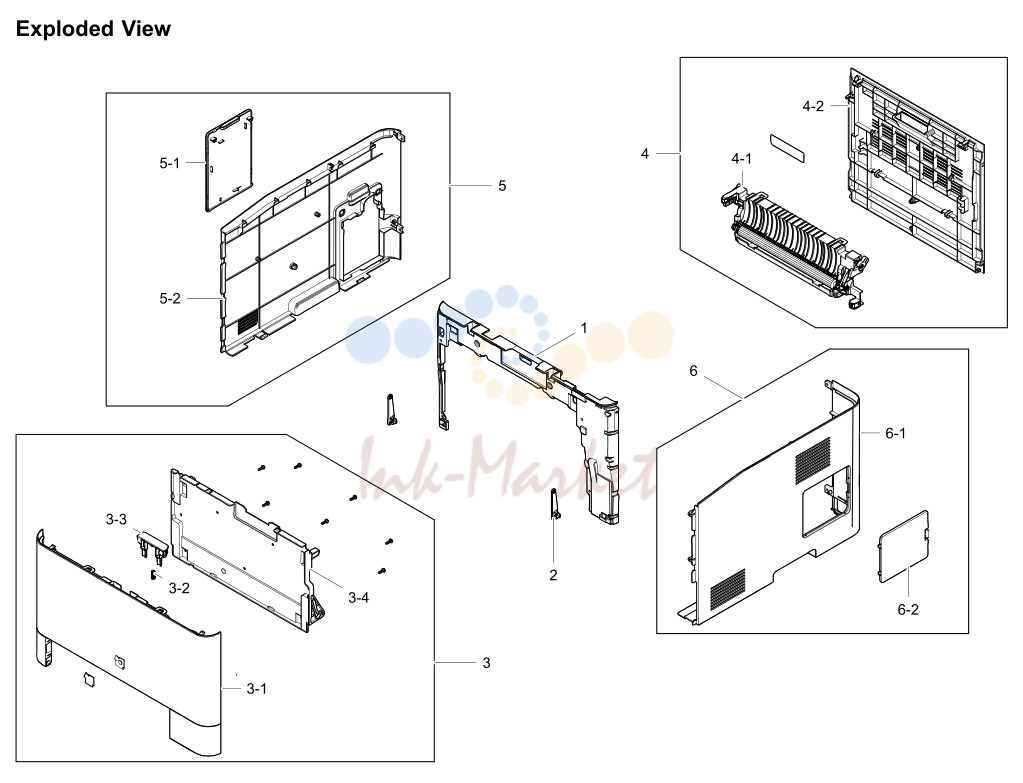

2. ExplodedViewsandPartsList

№	Артикул	Описание
1	JC63-03791A запросить цену →	COVER-FRONT INNER
2	JC66-03619A запросить цену →	LINK-CAP
3	JC95-01652A запросить цену →	COVER-FRONT;CLP-415N,SEC
3-1	JC63-03709A запросить цену →	COVER-FRONT;CLP-415N,HIPS,209,377
3-2	6107-001404 запросить цену →	SPRING-CS;SWPB,WHT,PI0.6,D6.3,L15.3,ID5.
3-3	JC64-00825A запросить цену →	BUTTON-FRONT;CLP-470N,ABS,62,BLACK
3-4	JC63-03727A запросить цену →	COVER-FRONT DUMMY
4	JC95-01655A запросить цену →	COVER-REAR;CLP-470N,SEC
4-1	JC95-01637A запросить цену →	COVER-REARTRANSFER;CLP-470N
4-2	JC63-03725A запросить цену →	COVER-REAR;CLP-470N,HIPS,250,311,SEG2
5	JC95-01658A запросить цену →	COVER-LEFT;CLP-470N,SEC
4		Copyright© 1995-2013 SAMSUNG. All rights reserved.
5-1	JC63-03726A запросить цену →	COVER-WTB;CLP-470N,HIPS,145,102,SEG2
5-2	JC63-03712A запросить цену →	COVER-LEFT;CLP-470N,HIPS,226,414
6	JC95-01662A запросить цену →	COVER-RIGHT;CLP-470N,SEC
6-1	JC63-03710A запросить цену →	COVER-RIGHT;CLP-470N,HIPS,255,425
6-2	JC63-03711A запросить цену →	COVER-RIGHTDIMM;CLP-470N,HIPS,94,109
0	JC95-01637A запросить цену →	COVER-REARTRANSFER;CLP-470N
1	JC61-05504A запросить цену →	FRAME-TRANSFER
2	JC64-00803A запросить цену →	LOCKER-TRANSFER R
3	JC64-00802A запросить цену →	LOCKER-T2 L
4	JC61-05463A запросить цену →	HOLDER-T2
5	JC66-03756A ✓ в наличии	ROLLER-TRANSFER2; Rousseau,18.0
6	JC61-05505A запросить цену →	PLATE-BIAS-TRANSFER
7	JC61-05506A запросить цену →	PLATE-GROUND-TRANSFER2
8	6107-003200 запросить цену →	SPRING-TS;SUS,0.9,11.2,10.3,3.125,RIGHT,
6		Copyright© 1995-2013 SAMSUNG. All rights reserved.
9	6107-003201 запросить цену →	SPRING-TS;SWP,0.9,11.2,10.3,3.125,LEFT,1
10	JC61-00983A запросить цену →	BUSH-TR;CLP-510,Fe+Cu+Zn-Slearate,6,
11	6107-003199 запросить цену →	SPRING-CS;SUS,0.7,ID3.9,L19.8,9.5,RIGHT,
12	JC70-10232A запросить цену →	IPR-PLATESAW;ML-80,SUS304CSP1/2H,T0.1

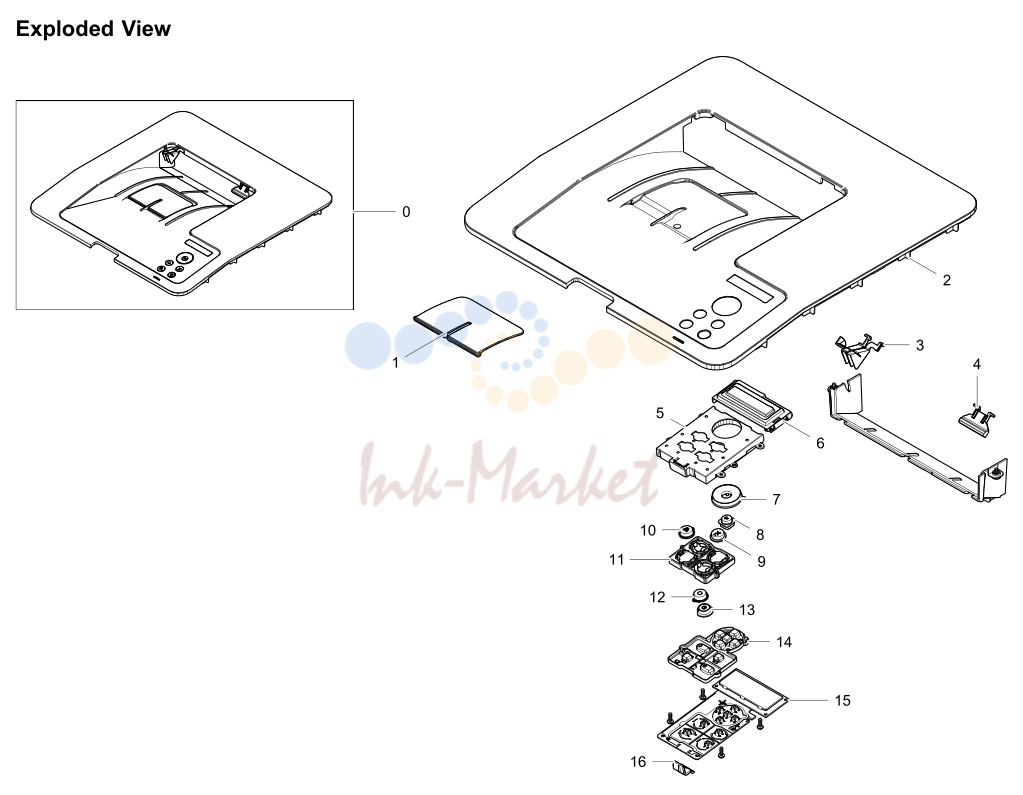

3. ExplodedViewsandPartsList

№	Артикул	Описание
0	JC95-01779A запросить цену →	COVER-TOP;CLP-415,SEC,Spanish
1	JC61-05513A запросить цену →	STACKER-MAIN
2	JC63-03713B запросить цену →	COVER-TOP;CLP-415ND,ABS,2.5,300,400
3	JC61-05516A запросить цену →	STACKER-BINFULL
4	JC72-01343B запросить цену →	GUIDE-PMO-SUB_M_STACKER
5	JC61-05621A запросить цену →	HOLDER-OPE;CLP-415N,HIPS,48,34,SPLIT
6	JC63-03792A запросить цену →	COVER-LCD
7	JC64-00811A запросить цену →	KEY-NAVIGATION
8	JC64-00814A запросить цену →	KEY-OK;CLP-680ND,ABS,18,BLACK
8		Copyright© 1995-2013 SAMSUNG. All rights reserved.
9	JC64-00813A запросить цену →	KEY-STOP;CLP-680ND,ABS,14.15,SPLIT
10	JC64-00823A запросить цену →	KEY-DEMO;CLP-470N,ABS,18,BLACK
11	JC61-05615A запросить цену →	HOLDER-KEY;CLP-415N,ABS,65,48,G32690
12	JC64-00822A запросить цену →	KEY-ECO;CLP-470N,ABS,18,BLACK
13	JC64-00812A запросить цену →	KEY-POWER
14	JC64-00838A запросить цену →	KEY-OPEPAD;CLP-470N,Silicone,60.5x84,1,
15	JC92-02519A запросить цену →	PBA-OPE
16	JC67-00648B запросить цену →	LENS-STATUS

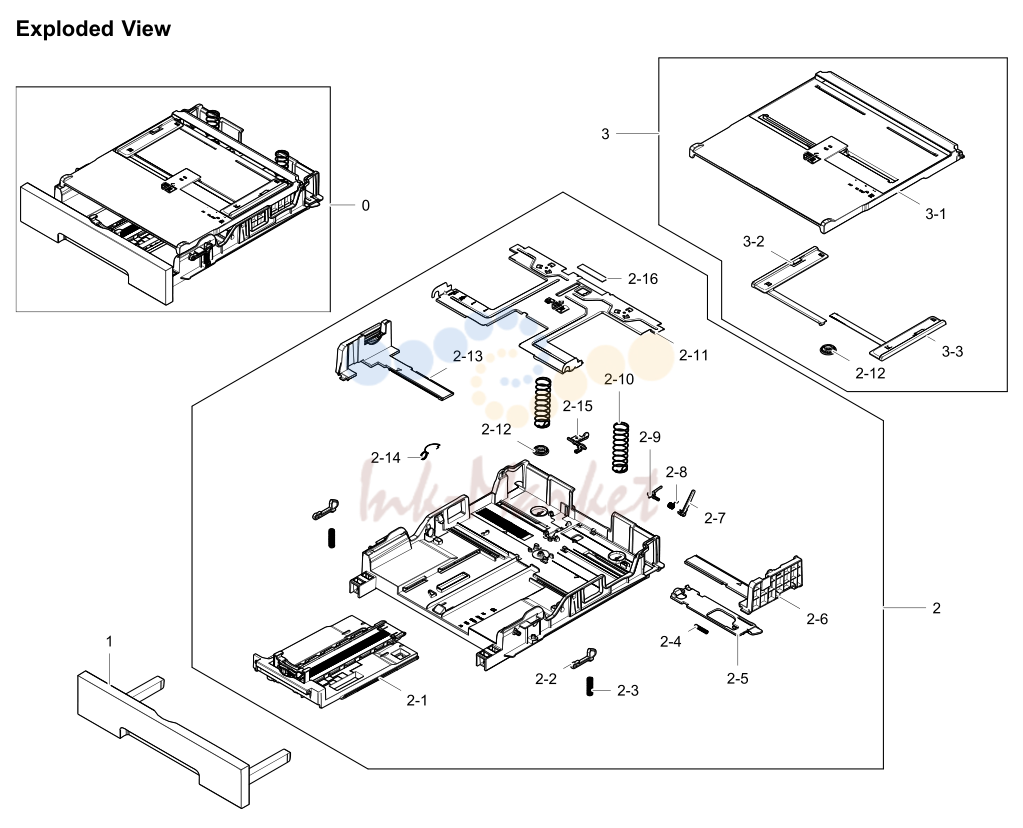

4. ExplodedViewsandPartsList

№	Артикул	Описание
0	JC90-01177A запросить цену →	CASSETTE;CLP-470N,XAA
1	JC63-03697A запросить цену →	COVER-HANDLE CASSETTE
2	JC90-01179A запросить цену →	CASSETTE-FRAME;CLP-470N,XAA
2-1	JC90-01178A запросить цену →	CASSETTE-GUIDEREAR;CLP-470N,XAA
2-2	JC64-00610A запросить цену →	LOCKER-CASSETTE;ML-3710,POM,NTR,41.5,
2-3	6107-001287 запросить цену →	SPRING-CS;SUS304-WPB,PI0.6,D6.5,L25,ID5.
2-4	JG61-70531A запросить цену →	SPRING ETC-LOCKER,PLATE
2-5	JC64-00657A запросить цену →	LOCKER-PLATE
10		Copyright© 1995-2013 SAMSUNG. All rights reserved.
2-6	JC61-04397A запросить цену →	GUIDE-ADJUST_L
2-7	JC66-03764A запросить цену →	LEVER-EMPTY
2-8	6107-003233 запросить цену →	SPRING-TS;SUS304,0.25,6,LEFT,7,7,305
2-9	JC66-03595A запросить цену →	ACTUATOR-EMPTY LINK
2-10	6107-002935 запросить цену →	SPRING-CS;SUS304,0.8,18.2,64.0,17.4,19.0
2-11	JC61-05533A запросить цену →	PLATE-KONCK UP
2-12	JC66-03004A запросить цену →	GEAR-PINION
2-13	JC90-01106A запросить цену →	CASSETTE-GUIDERIGHT;ML-2955ND,SEE
2-14	6107-003232 запросить цену →	SPRING-ETC;SUS304,0.5,10,27.51,RIGHT
2-15	JC66-03610A запросить цену →	ACTUATOR-EMPTY
2-16	JC73-00141A ✓ в наличии	RPR-PADCASSETTE;ML-1510,UrethanSponge,
3	JC90-01180A запросить цену →	MP-TRAY;CLP-470N,XAA
3-1	JC63-03698A запросить цену →	TRAY-MP;CLP-680ND,HIPS,2.0,TRAY-ADF
3-2	JC61-05535A запросить цену →	ADJUST-MP LEFT
3-3	JC61-05536A запросить цену →	ADJUST-MP RIGHT

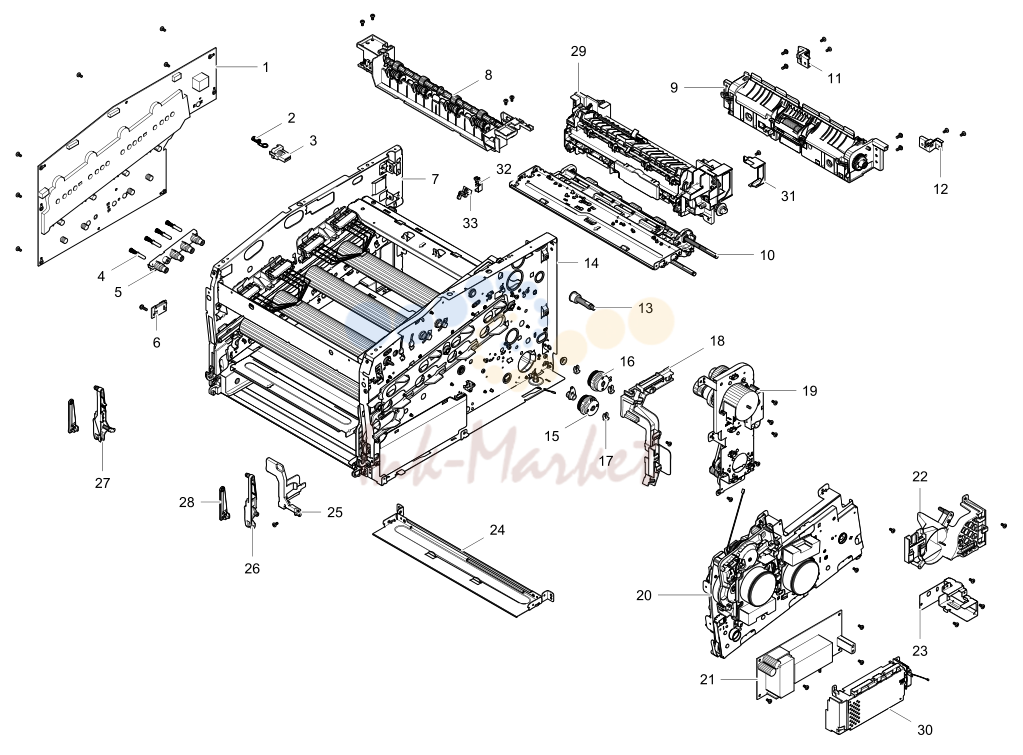

5. ExplodedViewsandPartsList

№	Артикул	Описание
1	JC44-00217A запросить цену →	HVPS; 24V,21.6V~27.6V,MAX
2	6107-003212 запросить цену →	SPRING-CS;SUS304,0.5,6,13,6,5.75,6.25,7
3	JC61-05488A запросить цену →	HOLDER-HVT2;CLP-680ND,ABS+PC,50
4	JC93-00658A запросить цену →	FRAME-T1TERMINAL;CLP-470N,XAA
5	JC61-05487A запросить цену →	HOLDER-HVT1;CLP-680ND,ABS+PC,100
6	JC32-00015A запросить цену →	SENSOR;HSU-07F1V2-N,CLX-9201,0~45'C,+3.3
7	JC93-00646A запросить цену →	FRAME-LEFT;CLP-470N,XAA
8	JC93-00654A запросить цену →	FRAME-EXIT;CLP-470N,XAA
9	JC93-00674A запросить цену →	FRAME-RETARD;CLP-470N,XAA
10	JC93-00652A запросить цену →	FRAME-PICKUPBRACKET;CLP-470N,XAA
11	JC61-05518A запросить цену →	HINGE-REAR L
12		Copyright© 1995-2013 SAMSUNG. All rights reserved.
12	JC61-05519A запросить цену →	HINGE-REAR R
13	JC66-01207A запросить цену →	SHAFT-M-CLUTCH FUSER
14	JC93-00650A запросить цену →	FRAME-RIGHT;CLP-470N,XAA
15	JC47-00035A ✓ в наличии	CLUTCH-ELECTRICZ41;2.5,41,0.6,120mA,200
16	JC47-00035B ✓ в наличии	CLUTCH-ELECTRIC;2.5,41,0.6,120mA,200Ohm
17	JC61-01367A запросить цену →	FIXER-M_E RING 4PI
18	JC61-05522A запросить цену →	GUIDE-FFC HARNESS
19	JC93-00670A запросить цену →	DRIVE-FEED;CLP-470N,SEC
20	JC93-00669A запросить цену →	DRIVE-MAIN;CLP-470N,SEC
21	JC44-00090E ✓ в наличии	SMPS-V2;SCX-5737FW,PSPN-Type3-V2,Flyback
22	JC67-00658A запросить цену →	DUCT-MAINFAN;CLP-470N,HIPS,200
23	JC93-00656A запросить цену →	FRAME-INLET;CLP-470N,XAA
24	JC61-05440A запросить цену →	BRACKET-BOTTOM_REAR
25	JC63-03760A запросить цену →	COVER-HARNESSACR;CLP-470N,HIPS,40
26	JC66-03618A запросить цену →	LINK-R
27	JC66-03617A запросить цену →	LINK-L
28	JC66-03619A запросить цену →	LINK-CAP
29	JC91-01130A ✓ в наличии	FUSER;CLP-470N,SEC,WORLD,220V
30	JC93-00660A запросить цену →	FRAME-SMPSCOVER;CLP-470N,XAA
31	JC63-03814A запросить цену →	COVER-CONNECTOR
32	JC61-05450A запросить цену →	HOLDER-ACTUATOR REAR
33	JC66-03645A запросить цену →	LEVER-ACTUATOR REAR
0	JC91-01130A ✓ в наличии	FUSER;CLP-470N,SEC,WORLD,220V
1	JC66-03768A запросить цену →	ACTUATOR-EXIT FUSER
2	6107-001507 запросить цену →	SPRING-TS
3	JC61-05606A запросить цену →	GUIDE-OUTPUT FUSER
4	JC61-05603A запросить цену →	FRAME-LOWER FUSER
5	JC66-03779A запросить цену →	ROLLER-PRESSURE SHAFT
6	JC61-05763A запросить цену →	BRACKET-PRGUIDE;STAINLESS-STS304,0.3T
14		Copyright© 1995-2013 SAMSUNG. All rights reserved.
7	JC66-02716B ✓ в наличии	ROLLER-PRESSURE;ML-1660,8,SUM22or
8	JC66-03772A запросить цену →	SHAFT-CAMFUSER;CLP-470,PET,189.9,10.6,B
9	6107-001290 запросить цену →	SPRING-CS;SUS304WPB,PI0.55,D5.55,L16,ID
10	JC61-05601A запросить цену →	HOLDER-M SHAFT FUSER
11	JC61-05609A запросить цену →	BUSH-2PRR;CLP-470N,PPS,6.1,50.4,BLACK
12	JC61-05608A запросить цену →	HOLDER-2PRR;CLP-470N,SECC,1.2T,38.3,29
13	6107-001397 запросить цену →	SPRING-CS;SWP-B,YELLOW,PI0.9,D5.8,L18.7,
14	4713-001662 запросить цену →	LAMP-HALOGEN;230V,850W
15	JC61-05604A запросить цену →	GUIDE-INPUT FUSER
16	JC66-03326A запросить цену →	ROLLER-HEAT;CLP-360,23.2,AL3304-H34orS
17	1404-001733 запросить цену →	THERMISTOR-NTC ASSY
18	JC66-03355A запросить цену →	GEAR-FUSER
19	JC61-04986A запросить цену →	BUSH-HR R
20	JC61-05602A запросить цену →	FRAME-UPPER FUSER
21	JC66-02010A запросить цену →	ROLLER-IDLE;CLP-310,PTFE
22	JC70-20901A ✓ в наличии	SHAFT;ML-5000A,STAINLESS-STS303,17.2,4,P
23	4712-001091 ✓ в наличии	THERMOSTAT;AC125/250V,195+-5100
24	JC63-03775A запросить цену →	COVER-THERMOSTAT
1	JC93-00649A запросить цену →	FRAME-SPRINGHV;CLP-470N,XAA
2	JC66-03625A запросить цену →	LINK-HOLDERCRUM;CLP-470N,ABS,250
3	JC67-00662A запросить цену →	LENS-LED;CLP-680ND,PC,100
4	JC93-00634A запросить цену →	FRAME-HOLDER WTB SENSOR
4-1	JC92-02533A запросить цену →	PBA-WTBSENSOR;CLX-6260FW,SEC,WTB
4-2	JC61-05483A запросить цену →	HOLDER-WTBSENSOR;CLP-680ND,HIPS,70
4-3	0604-001415 ✓ в наличии	PHOTO-INTERRUPTER;TR,DIP-4,BK
5	JC93-00743A запросить цену →	FRAME-CRUMHOLDER;CLP-680ND,XAA
6	JC93-00781A запросить цену →	FRAME-GUIDERAILCSTL;CLP-415N,XAA
16		Copyright© 1995-2013 SAMSUNG. All rights reserved.
1	JC98-02044A запросить цену →	ETC-DEVENIPRELEASE;CLP-470N,SEC
2	JC66-03626A запросить цену →	LINK-DEVEPUSHER;CLP-470N,POM,100
3	JC66-03623A запросить цену →	LEVER-LINK DEVE PUSHER
4	JC66-03622A запросить цену →	LEVER-DEVE PUSHER
5	JC61-05526A запросить цену →	GUIDE-TRAY RIGHT
6	JC93-00651A запросить цену →	FRAME-BRACKETOPCR;CLP-470N,XAA
7	1404-001417 запросить цену →	THERMISTOR-NTC ASSY
8	JC93-00782A запросить цену →	FRAME-GUIDERAILCSTR;CLP-415N,XAA
8-1	JC33-00028D ✓ в наличии	SOLENOID;CLP-680ND,DC24V,70,22.1*14.8
18		Copyright© 1995-2013 SAMSUNG. All rights reserved.
1	0604-001415 ✓ в наличии	PHOTO-INTERRUPTER;TR,DIP-4,BK
2	JC61-05431A запросить цену →	BRACKET-PICKUP
3	JC61-05534A запросить цену →	HOLDER-PICKUP SHAFT
4	JC63-03702A запросить цену →	COVER-ACTUATOR
5	JC66-03597A запросить цену →	SHAFT-PICKUP;CLP-680ND,PC,170,MOLD
6	JC93-00672A запросить цену →	FRAME-REGI;CLP-470N,XAA
6-1	JC66-03600A запросить цену →	ROLLER-REGI;CLX?8650ND,EPDM,SUM22,6
6-2	JC61-05611A запросить цену →	ROLLER-REGIIDLE;CLP-680ND,POM,F20-02
6-3	JC66-03778A запросить цену →	SHAFT-REGIIDLE;CLP-680ND,SUM22,175.2,5
6-4	JC61-05448A запросить цену →	HOLDER;CLP-680ND,POM,1.5T,9.2,9.8,20
6-5	JC66-03611A запросить цену →	ACTUATOR-REGI SENSOR
6-6	6107-001164 ✓ в наличии	SPRING-TS;SUS,PI0.15,D3.95,ID3.8,OD4.1
7	JC93-00673A ✓ в наличии	FRAME-PICKUPONEWAY;CLP-470N,XAA
7-1	JC61-05370A запросить цену →	HOLDER-PICKUP;CLP-680ND,ABS+PC,59.8
7-2	JC66-01918A запросить цену →	GEAR-IDLEPICKUP;CLX-3170FN,POM,0.5,20,
7-3	JC66-03047A запросить цену →	CLUTCH-P-ONEWAY;ML-2955ND,POM
7-4	JC66-02939B ✓ в наличии	ROLLER-MAT_RETARD;ML-2950ND,EPDM
20		Copyright© 1995-2013 SAMSUNG. All rights reserved.
0	JC93-00669A запросить цену →	DRIVE-MAIN;CLP-470N,SEC
1	JC31-00165A запросить цену →	MOTORBLDC-BT6;430~2400rpm,DC24V,2.0
2	JC33-00028D ✓ в наличии	SOLENOID;CLP-680ND,DC24V,70,22.1*14.8
3	0604-001415 ✓ в наличии	PHOTO-INTERRUPTER;TR,DIP-4,BK
1	0604-001415 ✓ в наличии	PHOTO-INTERRUPTER;TR,DIP-4,BK
2	6107-003246 запросить цену →	SPRING-CS;SUS304,0.6,14.8,4,RIGHT
3	JC61-05402A запросить цену →	GUIDE-RETARD
4	JC61-05392A запросить цену →	HOLDER-CAM;CLP-680ND,POM,21.8
5	JC66-03591A запросить цену →	CAM-KNOCKUPL;CLP-680ND,POM,28
6	JC66-03592A запросить цену →	CAM-KICKER;CLP-680ND,POM,10.95
7	JC66-03615A запросить цену →	LEVER-KNOCK UP
8	JC63-03777A запросить цену →	GROUND-PICKUP
9	JC63-03868A запросить цену →	SHEET-GUIDE;CLP-680ND,PET,0.125,222.5
10	JC61-05417A запросить цену →	BRACKET-RETARD
11	JC66-03590A запросить цену →	CAM-KNOCKUPR;CLP-680ND,POM,22
22		Copyright© 1995-2013 SAMSUNG. All rights reserved.
12	JC93-00675A ✓ в наличии	FRAME-RETARDSUB;CLP-470N,XAA
12-1	JC61-05388A запросить цену →	FRAME-PICKUPMP;CLP-680ND,-,PC+ABS
12-2	JC93-00682A запросить цену →	FRAME-ROLLERRETARD;CLP-680ND
12-3	JC61-05394A запросить цену →	FRAME-RETARD COVER
12-4	JC66-03588A запросить цену →	LEVER-KICKER LINK
12-5	JC61-05389A запросить цену →	FRAME-TRAYMP;CLP-680ND,-,PC+ABS
13	JC93-00765A запросить цену →	DRIVE-GEARKNOCKUP;CLP-470N
13-1	JC66-03599A запросить цену →	GEAR-HOLDER CAM
13-2	JC66-03598A запросить цену →	GEAR-DRV KN UP
13-3	6107-003228 запросить цену →	SPRING-CS;SUS304,0.2,3.2,9.6,13,FREE

Источник: Инк-Маркет.ру.

← Все статьи
