Ricoh VT 6000 — каталог запчастей со схемами

Содержание

• 1. LOCATION OF UNIT
• 2. PLATEN COVER (C228)
• 3. FRAME SECTION 1 (C228)
• 4. FRAME SECTION 2 (C228)
• 5. DRIVE SECTION 1 (C228)

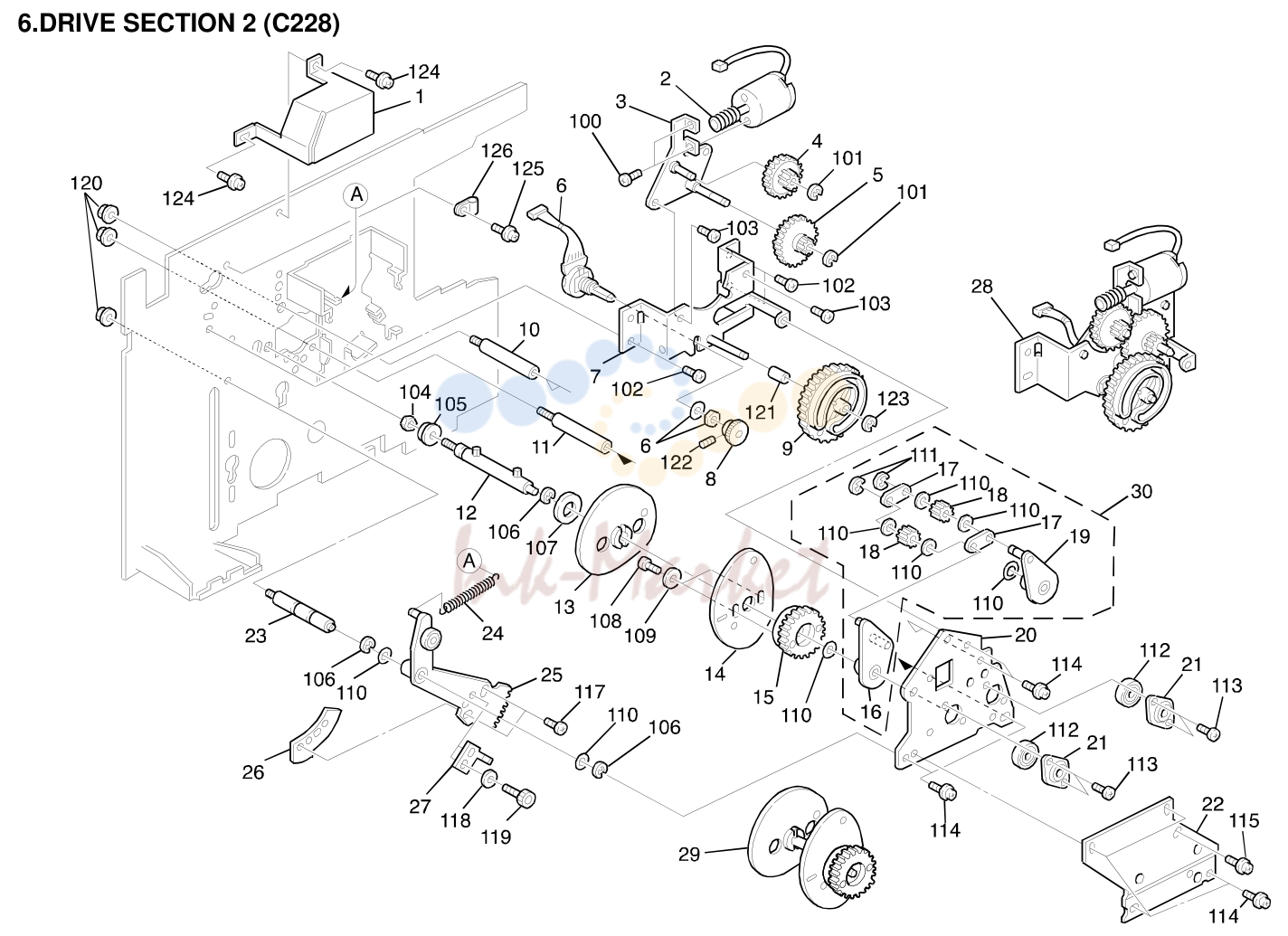

• 6. DRIVE SECTION 2 (C228)

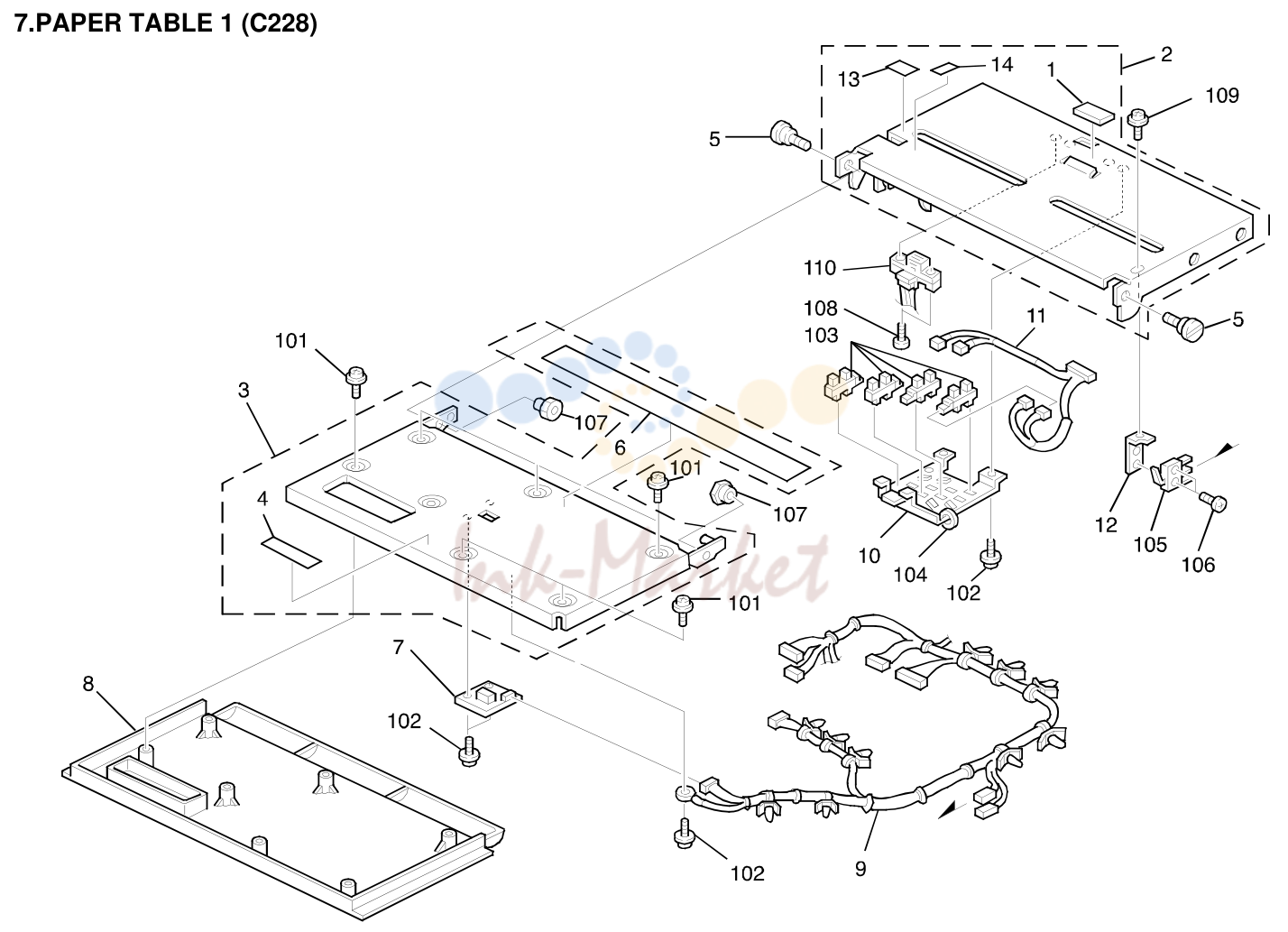

• 7. PAPER TABLE 1 (C228)

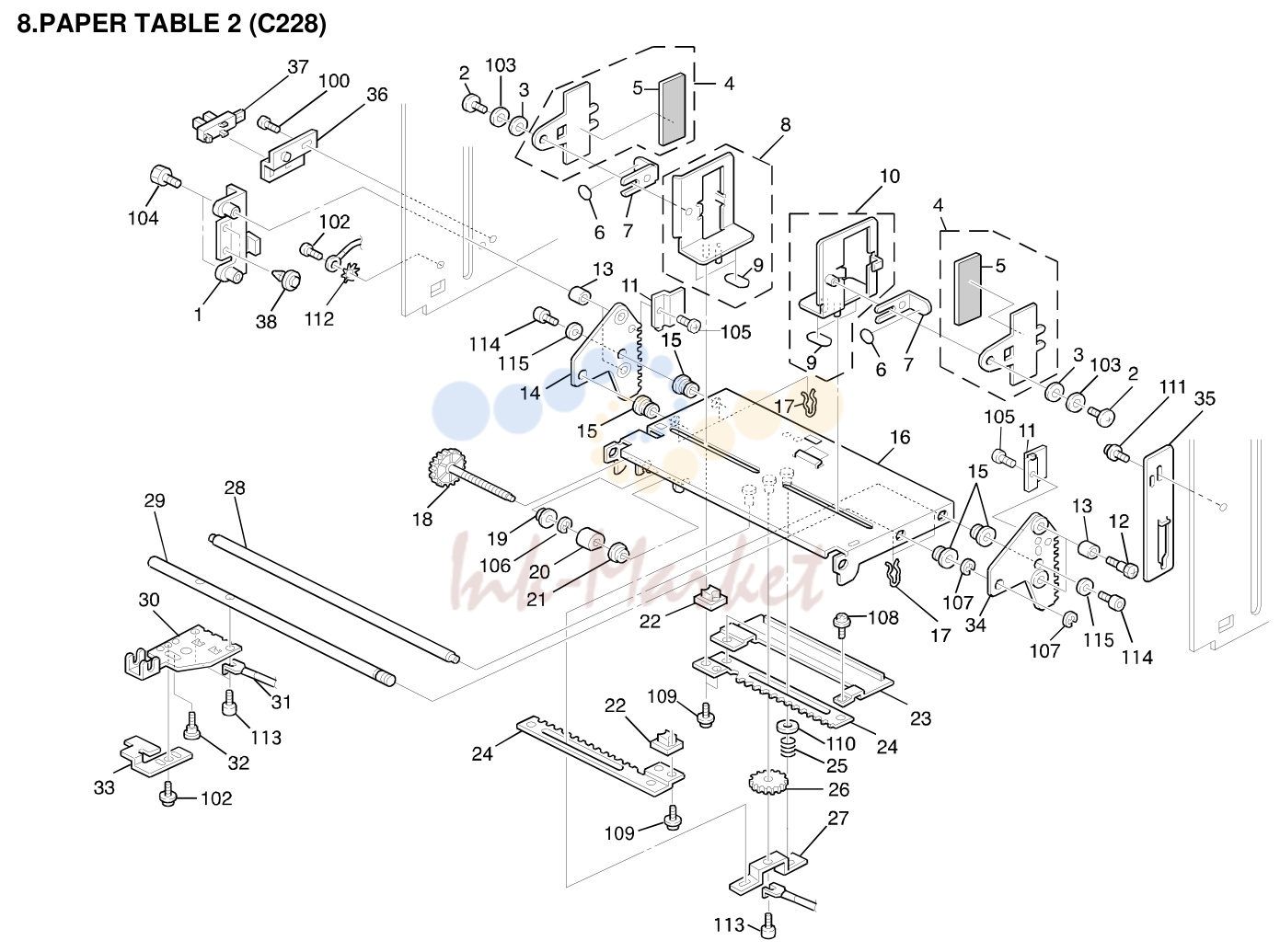

• 8. PAPER TABLE 2 (C228)

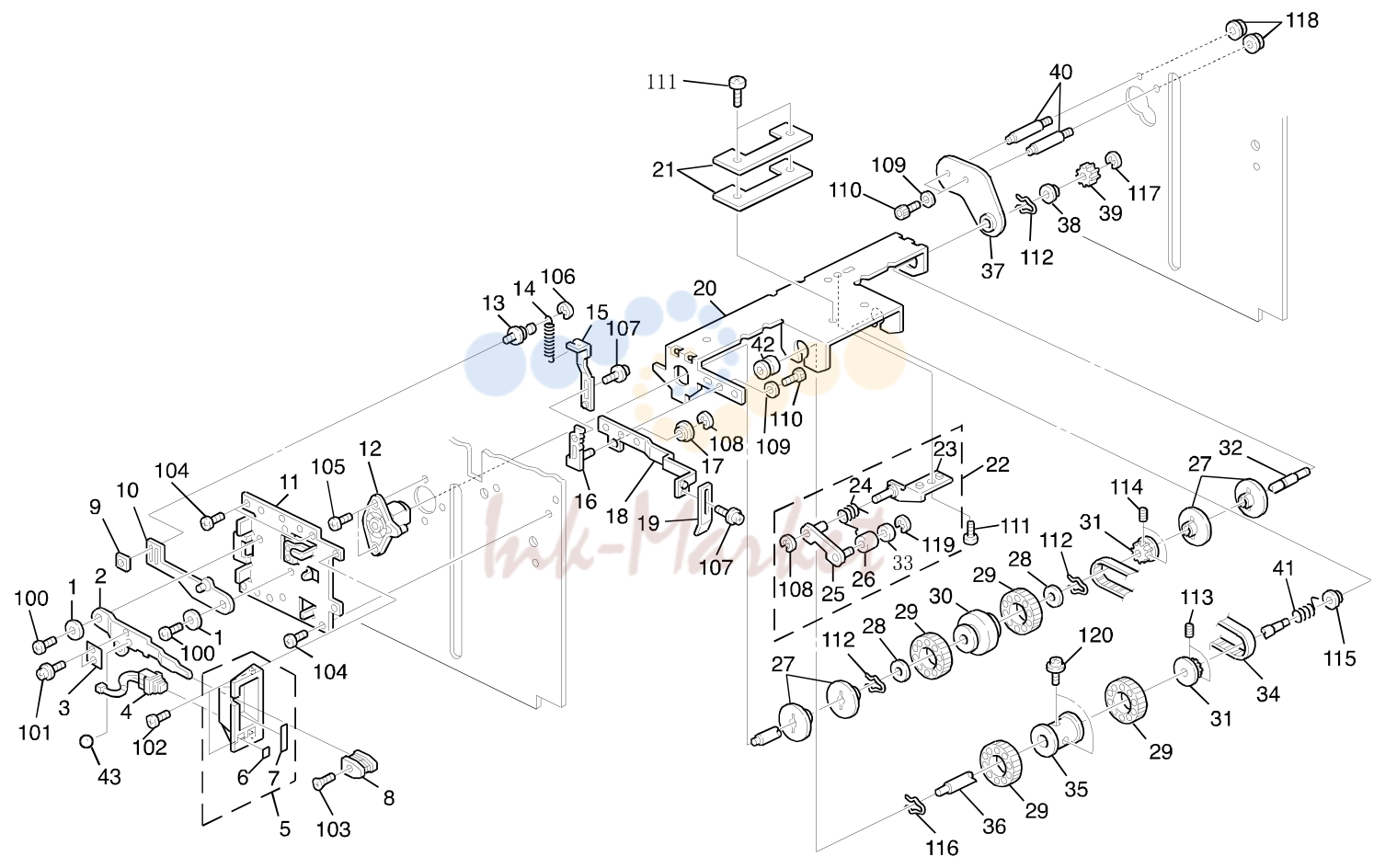

• 9. PAPER FEED & UPPER SEPARATION ROLLERS (C228)

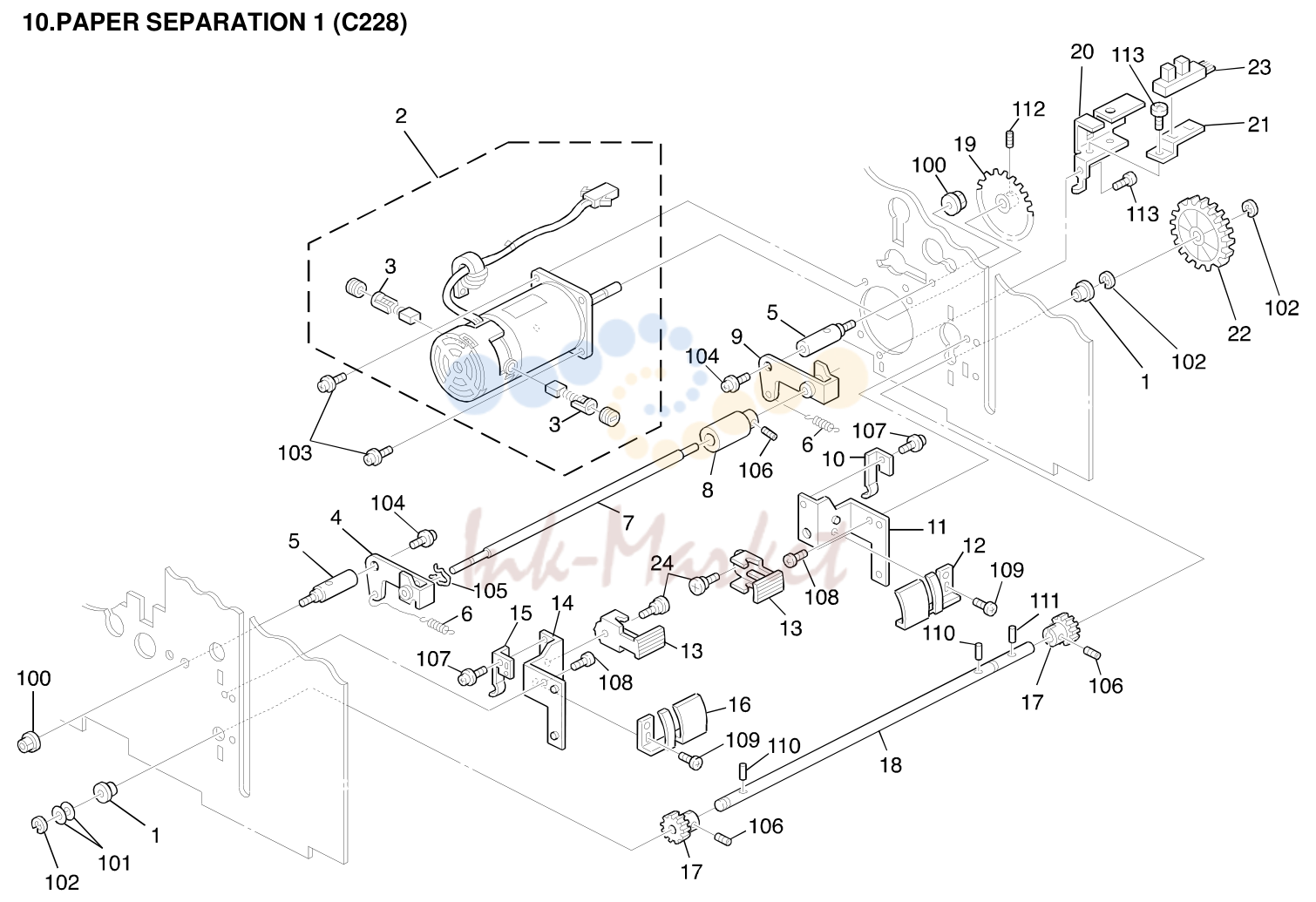

• 10. PAPER SEPARATION 1 (C228)

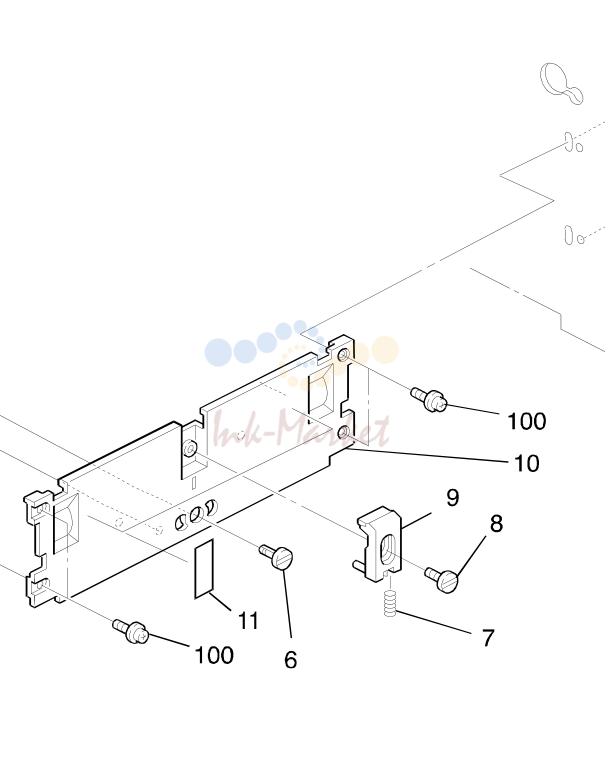

• 11. PAPER SEPARATION 2 (C228)

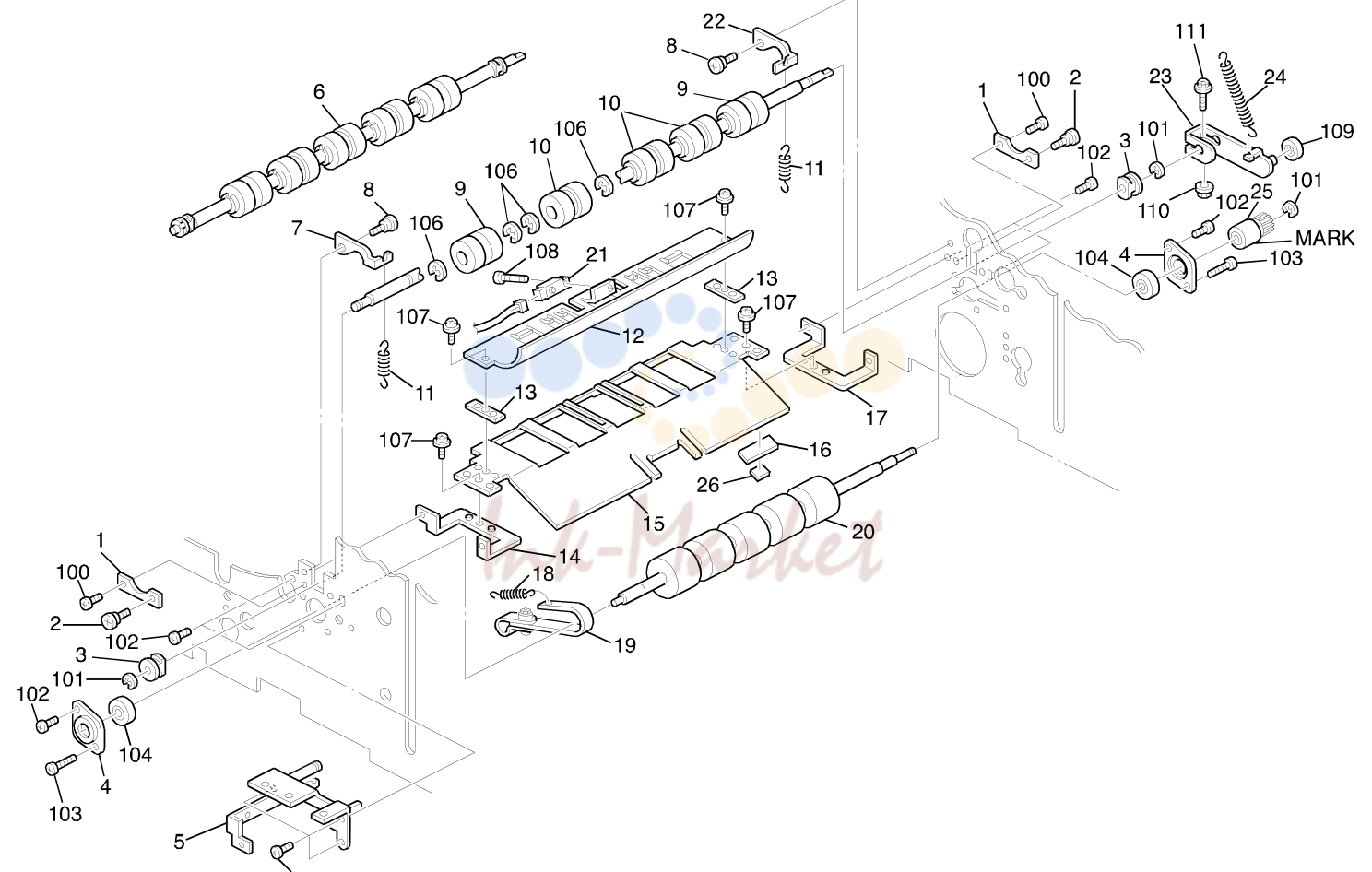

• 12. 2ND FEED ROLLERS (C228)

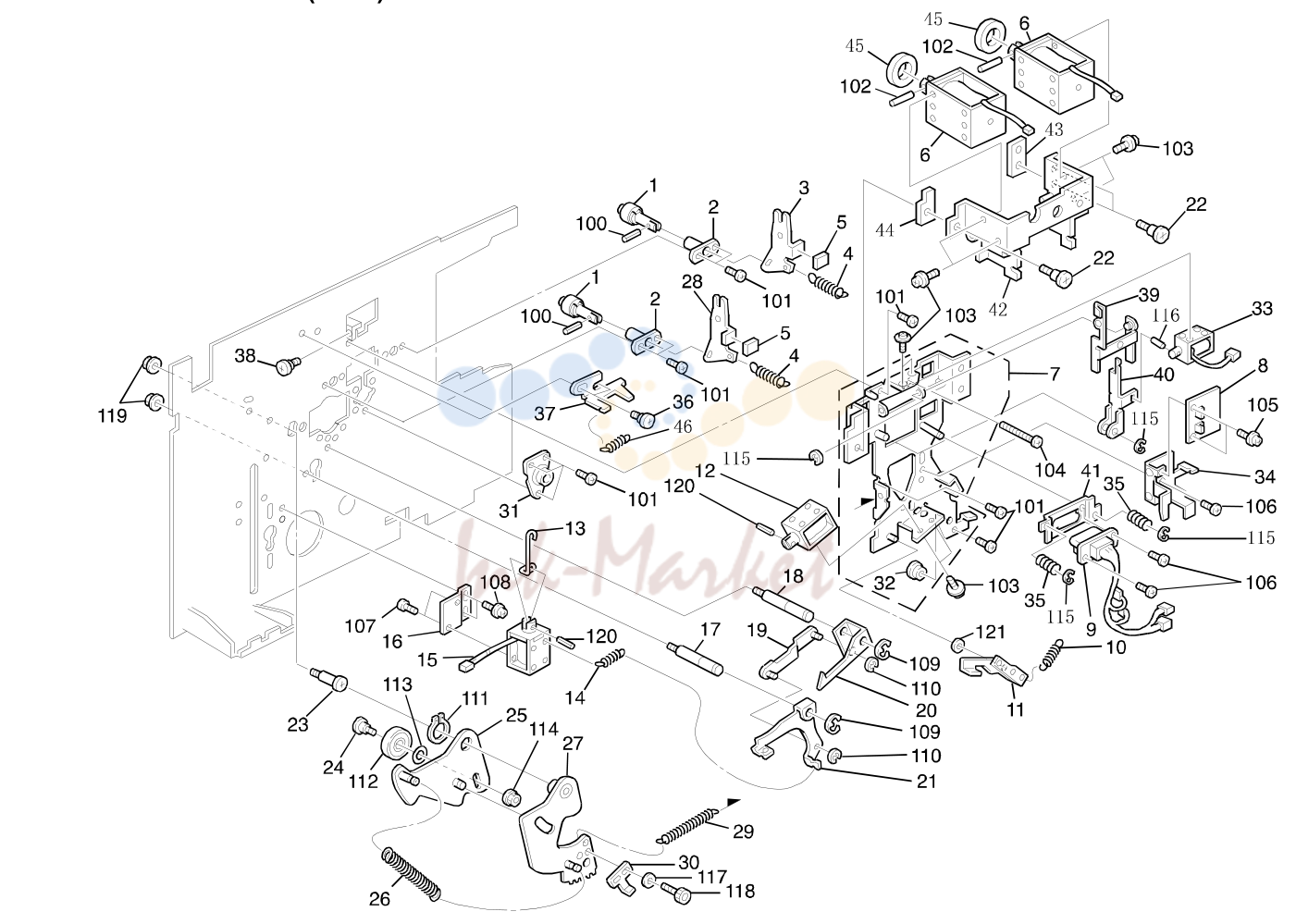

• 13. PAPER FEED DRIVE (C228)
• 14. PRESS ROLLER (C228)
• 15. PAPER EXIT SECTION 1 (C228)
• 16. PAPER EXIT SECTION 2 (C228)
• 17. PAPER EXIT SECTION 3 (C228)
• 18. PAPER EXIT SECTION 4 (C228)
• 19. PAPER EXIT SECTION 5 (C228)
• 20. DRUM SECTION 1 (C228)
• 21. DRUM SECTION 2 (C228)
• 22. DRUM SECTION 3 (C228)
• 23. DRUM SECTION 4 (C228)
• 24. DRUM SECTION 5 (C228)
• 25. SCANNER SECTION 1 (C228)
• 26. SCANNER SECTION 2 (C228)
• 27. SCANNER SECTION 3 (C228)
• 28. SCANNER SECTION 4 (C228)
• 29. PLOTTER SECTION 1 (C228)
• 30. PLOTTER SECTION 2 (C228)
• 31. PLOTTER SECTION 3 (C228)
• 32. PLOTTER SECTION 4 (C228)
• 33. MASTER EJECT SECTION 1 (C228)
• 34. MASTER EJECT SECTION 2 (C228)
• 35. MASTER EJECT SECTION 3 (C228)
• 36. ELECTRICAL SECTION 1 (C228)
• 37. ELECTRICAL SECTION 2 (C228)
• 38. ACCSESSORIES (C228)
• 39. TABLE SECTION (C228)
• 40. IMAGE PROSSETING BOARD (C228)
• 41. MAIN CONTROL BOARD (C228)
• 42. DECAL AND DOCUMENT (C228)

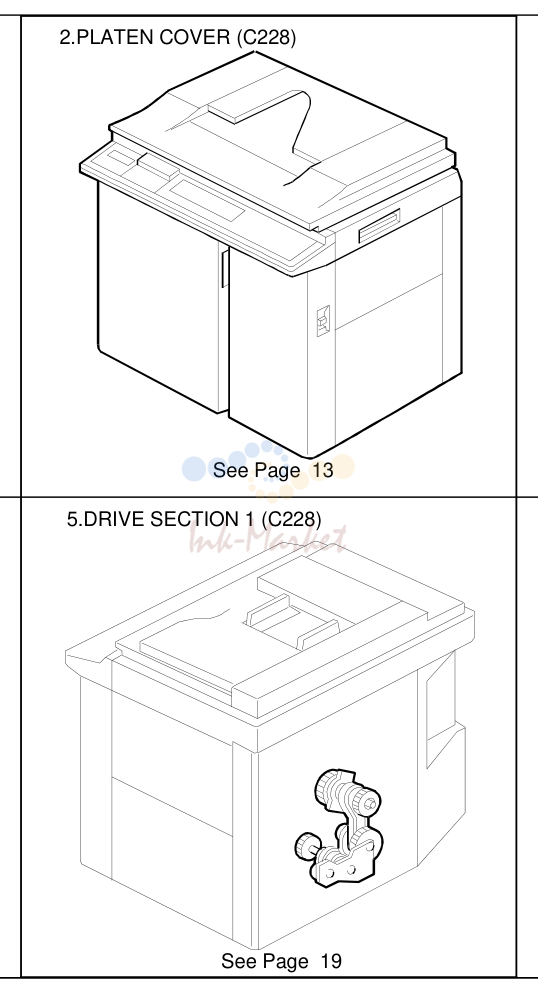

1. LOCATION OF UNIT

№	Артикул	Альт. артикул	Описание
30	C2092574 запросить цену →		Side Pad - Rear Cover
1	C2182424 запросить цену →		Front Door Ass’y (RIC)
31	C2212573 запросить цену →		Lower Pad - Rear Cover
1	C2232861 запросить цену →		Front Door Ass’y - NRG
2	C2092558 запросить цену →		Upper Pad - Front Door
32	C2182450 запросить цену →		Right Cover
33	C2192705 запросить цену →		Original Holder
3	C2175102 запросить цену →		Spring Washer
4	C2182750 запросить цену →		Front Left Cover
34	C2282552 запросить цену →		Caution Decal - Master Set
35	C2222120 запросить цену →		Left Bracket - Operation Panel
5	C2092469 запросить цену →		Door Catch
36	C2222121 запросить цену →		Middle Bracket - Operation Panel
6	C2092428 запросить цену →		Magnet Catch Plate
37	C2182026 запросить цену →		Grounding Bracket
7	C2092432 запросить цену →		Upper Hinge Bracket
8	C2172455 запросить цену →		Key Counter Cover
38	C2182034 запросить цену →		Clamp
9	C2092435 запросить цену →		Lower Hinge Bracket
39	C2182825 запросить цену →		Decal - Master Eject Open
40	C2182816 запросить цену →		Decal - Drum Replacement - LT
10	A0301339 запросить цену →		Plate Nut - Key Counter
41	C2102813 запросить цену →		Decal - Replacing The Drum Unit
11	C2092470 запросить цену →		Left Cover Cap
12	C2182832 запросить цену →		Left Front Cover (RIC-EU)
12	C2182803 запросить цену →		Left Front Cover - LT (RIC)
12	C2222864 запросить цену →		Left Front Cover (NRG-LT)
12	C2222874 запросить цену →		Left Front Cover (NRG-EU)
13	C2092411 запросить цену →		Right Cover Support Bracket
14	C2282409 запросить цену →		Front Right Cover (RIC)
14	C2222860 запросить цену →		Front Right Cover (NRG)
15	C2172514 запросить цену →		Decal - Main Switch
16	C2182809 запросить цену →		Main Switch Cover
17	C2282831 запросить цену →		Operation Panel Ass’y (A4)
17	C2282801 запросить цену →		Operation Panel Ass’y (LT)
18	C2182405 запросить цену →		Lower Cover- Operation Panel
19	C2182817 запросить цену →		Decal - Replacement
20	C2282811 запросить цену →		Rear Upper Cover
21	C2092560 запросить цену →		Side Pad - Front Door
22	C2092559 запросить цену →		Lower Pad - Front Door
100	09653006Z запросить цену →		Tapping Screw With Flat Washer - M3x6
102	03440080D запросить цену →		Philips Truss Head Screw - M4x8
23	C2182525 запросить цену →		Stepped Screw - M4
103	03330080D запросить цену →		Philips Counter Sunk Screw - M3x8
24	C2222122 запросить цену →		Right Bracket - Operation Panel
104	09654008W запросить цену →		Tapping Screw With Flat Washer - M4x8
25	C2232812 запросить цену →		Rear Cover Ass’y
105	07050040B запросить цену →		Toothed Washer
26	C2172453 запросить цену →		Rear Cover Cap- Small
106	08025149 запросить цену →		Tapping Screw - M4x9
27	C2172454 запросить цену →		Rear Cover Cap- Large
28	C2212575 запросить цену →		Large Pad - Rear Cover
107	09514006Z запросить цену →		Philips Screw With Flat Washer - M4
29	C2092572 запросить цену →		Upper Pad - Rear Cover
108	08025097 запросить цену →		Tapping Screw - M3x10

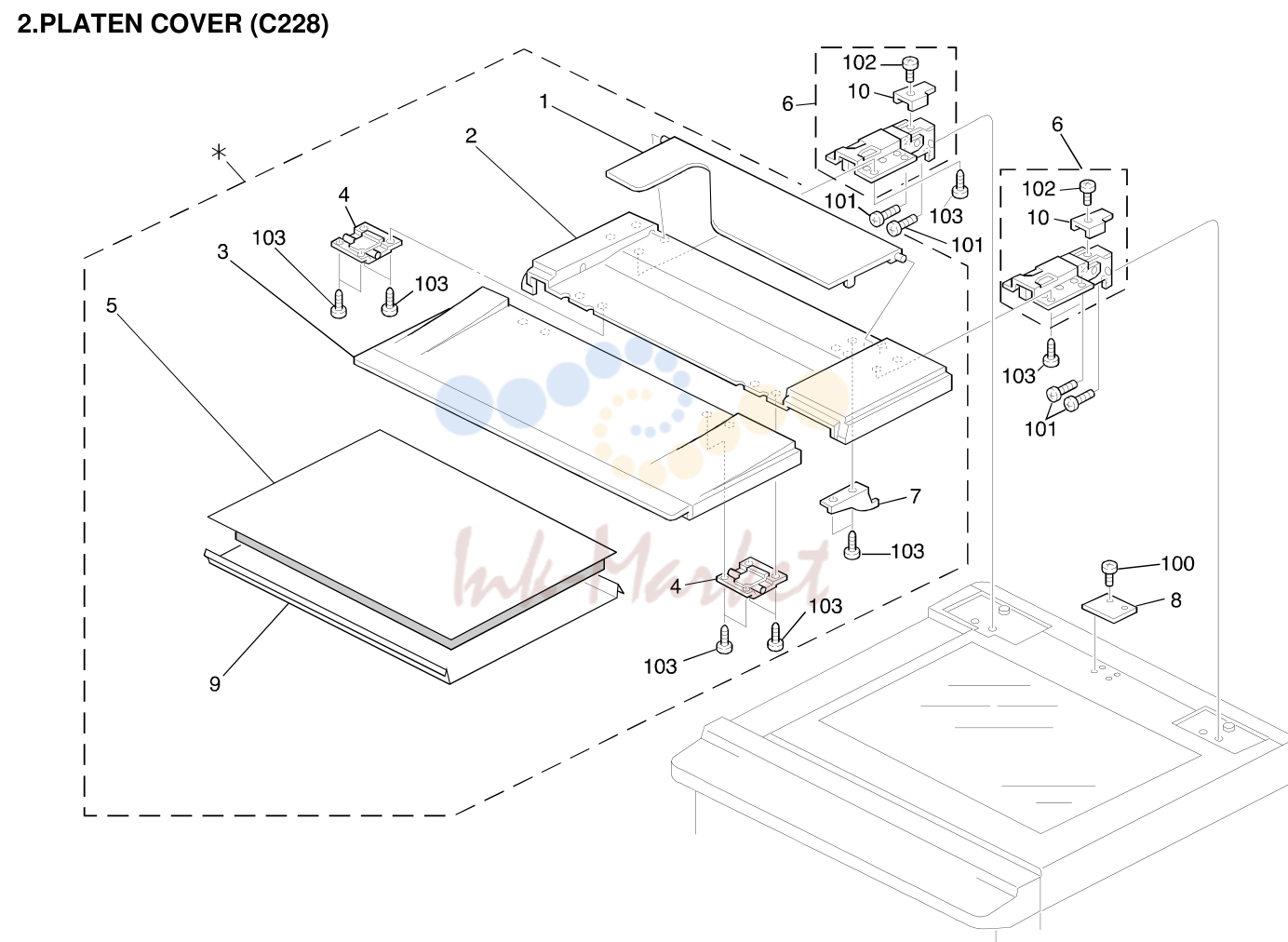

2. PLATEN COVER (C228)

№	Артикул	Альт. артикул	Описание
101	03140060W запросить цену →		Philips Pan Head Screw - M4x6
1	C2192705 запросить цену →		Original Holder
2	C2192704 запросить цену →		Rear Platen Cover
102	03130050W запросить цену →		Philips Pan Head Screw - M3x5
103	04524012Z запросить цену →		Tapping Bind Screw - M4x12
3	C2192702 запросить цену →		Front Platen Cover
4	54482824 запросить цену →		Flex Hinge - Platen Cover
5	AA162053 запросить цену →		Platen Cover Pad
6	C2192710 запросить цену →		Platen Cover Hinge
7	C2192706 запросить цену →		Platen Cover Sensor Actuator
8	C2193473 запросить цену →		Interface Cover
9	C2192708 запросить цену →		Platen Cover Sheet
10	C2192711 запросить цену →		Hinge Stopper

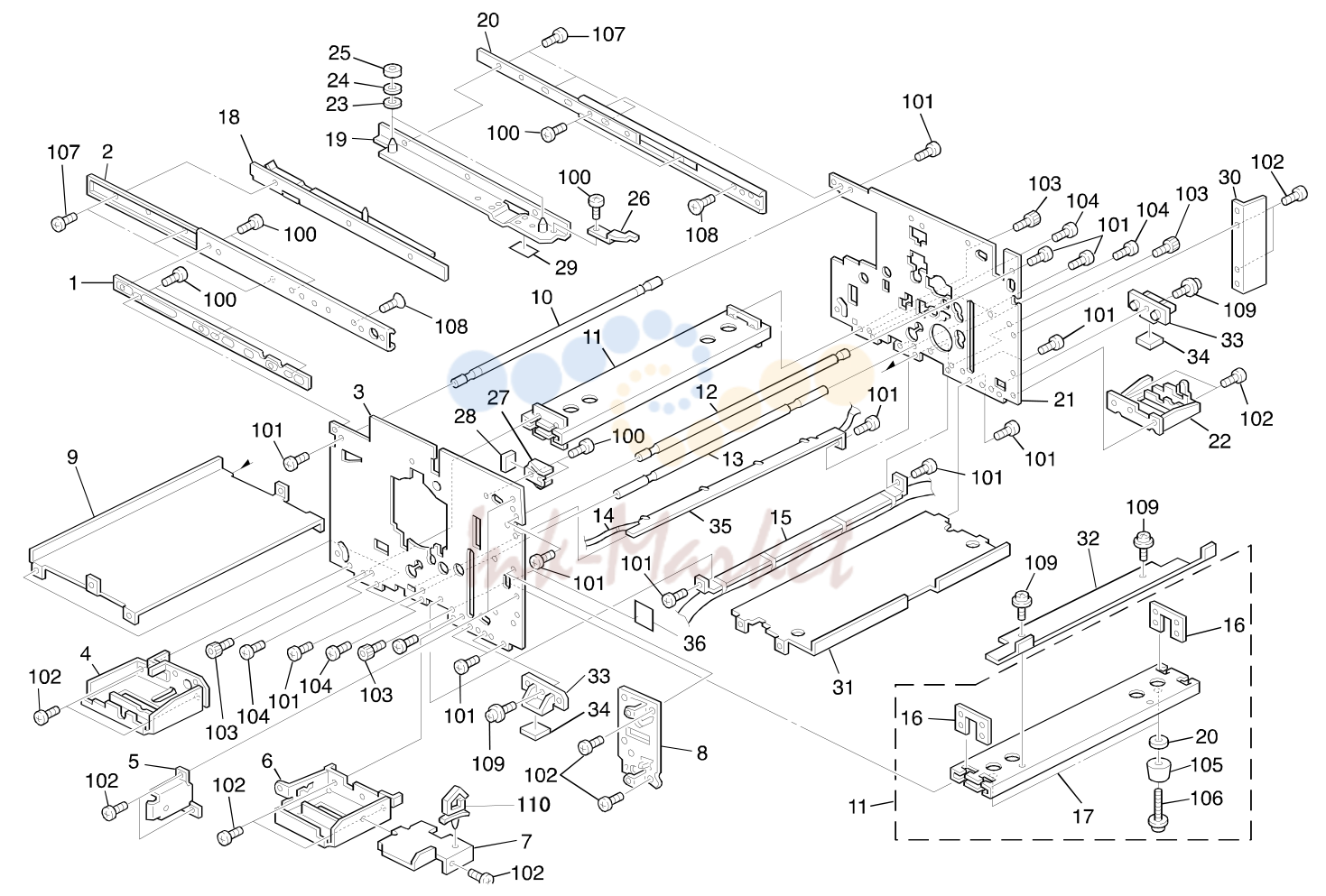

3. FRAME SECTION 1 (C228)

№	Артикул	Альт. артикул	Описание
1	C2183124 запросить цену →		Spacer
34	C2222092 запросить цену →		Seal
2	C2183123 запросить цену →		Slide Rail
35	C2192112 запросить цену →		Harness Satay
36	C2072005 запросить цену →		Seal
3	C2222001 запросить цену →		Left Side Plate
4	C2192106 запросить цену →		Left Grip - Paper Delivery
5	C2092413 запросить цену →		Right Cover Bracket
6	C2092061 запросить цену →		Left Grip - Paper Feed
7	C2222062 запросить цену →		Left Grip Cover
8	C2182120 запросить цену →		Board Bracket
9	C2222098 запросить цену →		Bottom Cover
10	C2032091 запросить цену →		Front Shaft
11	C2222071 запросить цену →		Bottom Stay
12	C2092050 запросить цену →		Front Stay
13	C2192111 запросить цену →		Shaft
14	C2238123 запросить цену →		AC Drive Harness - 120V
14	C2238223 запросить цену →		AC Drive Harness - 230V
15	C2288208 запросить цену →		DC Drive Harness (230V)
15	C2288113 запросить цену →		DC Drive Harness (115V)
16	C2032096 запросить цену →		Bottom Stay Nut
17	C2222072 запросить цену →		Bottom Stay
18	C2183131 запросить цену →		Slide Rail Left Bracket
19	C2183127 запросить цену →		Slide Rtail Right Bracket
20	C2183123 запросить цену →		Slide Rail
21	C2222002 запросить цену →		Right Side Plate
22	C2192150 запросить цену →		Rear Right Grip
100	03140060Z запросить цену →		Philips Pan Head Screw - M4x6
23	C2183135 запросить цену →		Spacer Cushion
101	03140080Z запросить цену →		Philips Screw - 4x8
24	C2183134 запросить цену →		Scanner Base Cushion
102	04340080Z запросить цену →		Pan Head Self-tapping Screw - M4x8
25	C2183133 запросить цену →		Scanner Base Cushion
103	05950120E запросить цену →		Socket Screw - M5X12
26	C2183125 запросить цену →		Scanner Open Actuater
27	C2223136 запросить цену →		Scanner Rail Stopper
104	03150120Z запросить цену →		Philips Screw - 5x12
105	08056009 запросить цену →		Rubber Foot
28	C2183138 запросить цену →		Stopper Seal
29	C2183130 запросить цену →		Slide Rail Seal
106	09515035Z запросить цену →		Philips Screw W/T Flat Washer - M3x35
30	C2192152 запросить цену →		Rear Cover Bracket
107	08011004 запросить цену →		Screw - M4X4
31	C2232085 запросить цену →		Paper Table Lower Cover
108	03240060Z запросить цену →		Philips Sunken Head Screw - M4x6
32	C2222095 запросить цену →		Bottom Cover - Delivery Table
109	09513006Z запросить цену →		Philips Screw With Flat Washer - M3x6
110	11050209 запросить цену →		Clamp
33	C2222089 запросить цену →		Side Plate Bracket

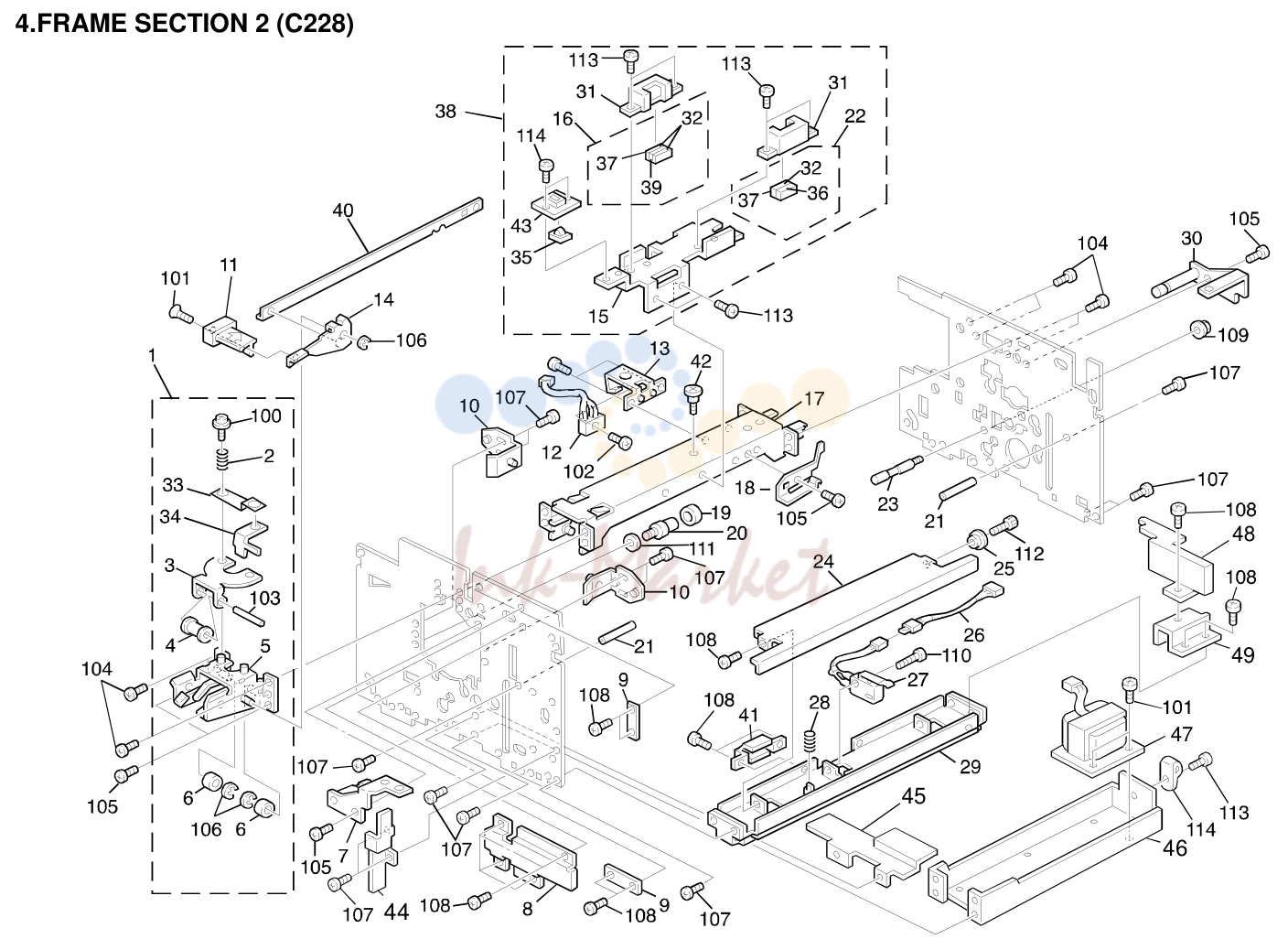

4. FRAME SECTION 2 (C228)

№	Артикул	Альт. артикул	Описание
36	C2232041 запросить цену →		Stopper Seal
1	C2194505 запросить цену →		Drum Stopper Ass’y
37	C2232043 запросить цену →		Stopper Seal
2	C2014533 запросить цену →		Drum Stopper Spring
38	C2232029 запросить цену →		Stopper Seal
3	C2014531 запросить цену →		Drum Stopper Pawl
4	C2014532 запросить цену →		Drum Stopper Roller
39	C2232042 запросить цену →		Stopper Seal
40	C2154515 запросить цену →		Drum Lock Link
5	C2194506 запросить цену →		Stopper Base
6	C2014606 запросить цену →		Stopper Releasing Plate
41	C2102091 запросить цену →		Harness Cover
7	C2232052 запросить цену →		Left Fixing Bracket
42	C2174426 запросить цену →		Shoulder Screw
8	C2182024 запросить цену →		Flat Cable Cover
43	C2034511 запросить цену →		Spring Plate Supporter
44	C2102186 запросить цену →		Right Cover Bracket
9	C2183039 запросить цену →		Flat Cable Clamp
45	C2182099 запросить цену →		Transformer Cover
10	C2244520 запросить цену →		Drum Lock Pin
46	C2162018 запросить цену →		Transformer Bracket
11	C2154514 запросить цену →		Drun Lock Knob
12	C2098117 запросить цену →		Drum Master Detection Sensor
47	C2188181 запросить цену →		Transformer - 115V
13	C2094519 запросить цену →		Drum Sensor Bracket
47	C2168155 запросить цену →		Transformer - 235V/105V
14	C2154511 запросить цену →		Dram Lock Lever
48	C2192441 запросить цену →		Upper Harness Cover
49	C2192440 запросить цену →		Lower Harness Cover
15	C2232036 запросить цену →		Scanner Stopper Bracket
16	C2232037 запросить цену →		Cushion
17	C2184502 запросить цену →		Drum Rail Stay
18	C2184528 запросить цену →		Plate Spring - Drum Rail
19	55014719 запросить цену →		Rubber Ring - Stopper
20	C2003716 запросить цену →		Cushion Shaft
100	09513006Z запросить цену →		Philips Screw With Flat Washer - M3x6
21	C2094190 запросить цену →		Stud
101	03230060Z запросить цену →		Philips Sunk Screw - M3x6
22	C2232038 запросить цену →		Cushion
102	02520080Z запросить цену →		Philips Pan Head Screw - M2x8
23	C2092110 запросить цену →		Drive Support Shaft
24	C2192428 запросить цену →		Switch Plate - Paper Feed Table
103	06220250E запросить цену →		Spring Pin M2x250
25	54032048 запросить цену →		Bushing - 4mm
104	04340100Z запросить цену →		Pan Head Self-tapping Screw - M4x10
105	04340080Z запросить цену →		Pan Head Self-tapping Screw - M4x8
26	C2238295 запросить цену →		Safety Switch Relay Harness
106	07200050Z запросить цену →		Retaining Ring - M5
27	C2238294 запросить цену →		Safety Switch
107	03140080Z запросить цену →		Philips Screw - 4x8
28	AA063016 запросить цену →		Pressure Spring
108	03140060Z запросить цену →		Philips Pan Head Screw - M4x6
29	C2222429 запросить цену →		Support Cover - Paper Feed Cover
30	C2092056 запросить цену →		Right Fixing Plate
109	07130050B запросить цену →		Hexagon Nut - M5
110	03130120Z запросить цену →		Philips Screw - 3x12
31	C2232039 запросить цену →		Stopper Bracket
111	08073083 запросить цену →		Washer
32	C2232040 запросить цену →		Stoper Seal
112	05940080E запросить цену →		Bolt - M4x8
33	C2154533 запросить цену →		Spring Plate
113	08011004 запросить цену →		Screw - M4X4
34	C2154532 запросить цену →		Locking Arm
114	03130050Z запросить цену →		Philips Screw - 3x5
35	C2034512 запросить цену →		Grounding Spring Plate

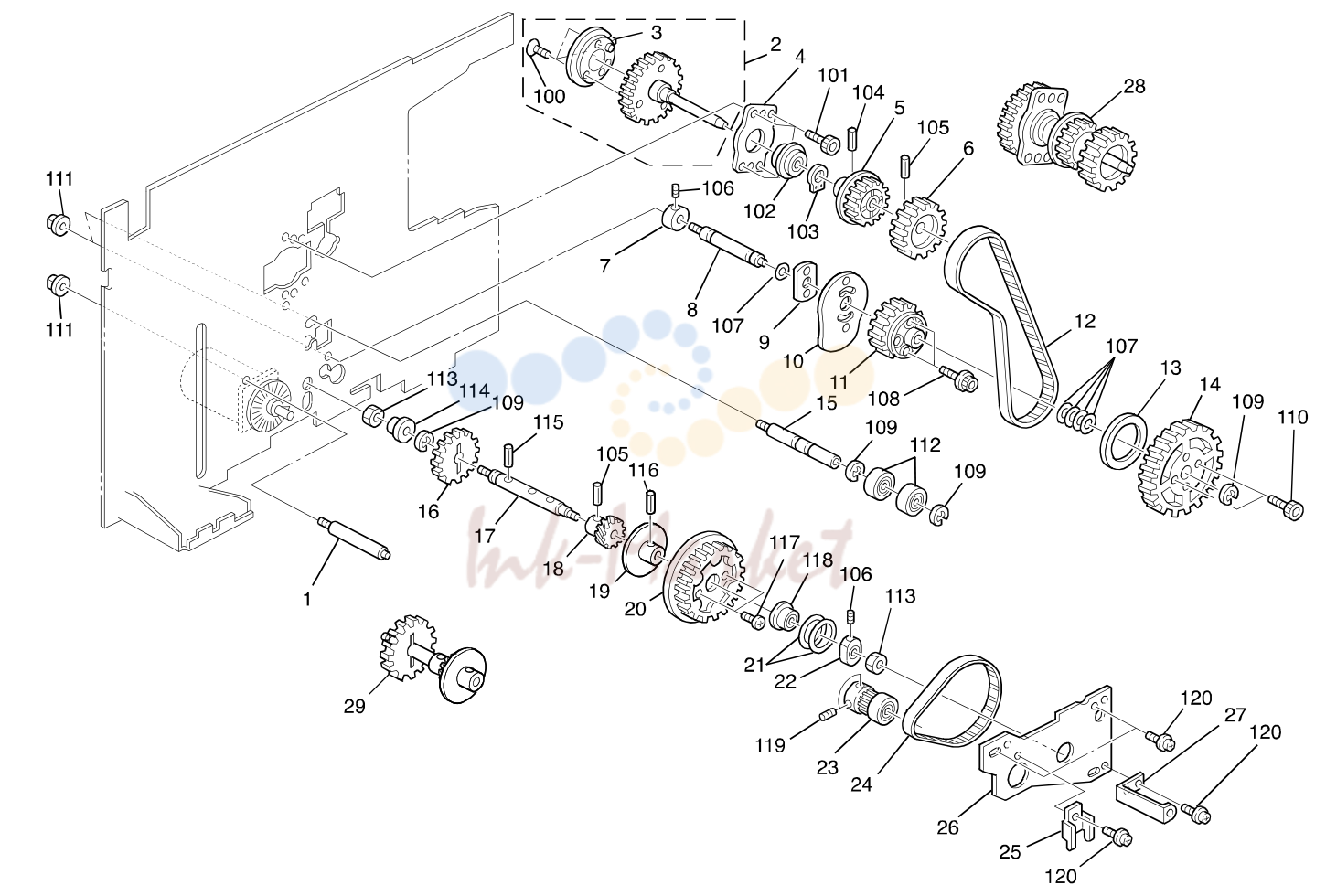

5. DRIVE SECTION 1 (C228)

№	Артикул	Альт. артикул	Описание
100	03230060Z запросить цену →		Philips Sunk Screw - M3x6
1	C2002232 запросить цену →		Drive Shaft
2	C2092218 запросить цену →		Drum Drive Gear/pulley
101	05940080E запросить цену →		Bolt - M4x8
102	08053134 запросить цену →		Ball Bearing - 10x26x8mm
3	C2092220 запросить цену →		Support Gear - 30z
4	C2002248 запросить цену →		Fixing Plate
103	07250100Z запросить цену →		Retaining Ring - M10
5	C2032317 запросить цену →		Pulley - 26Z
104	08044048 запросить цену →		Spring Pin - 4x20
105	08044046 запросить цену →		Spring Pin - 4x16
6	C2012217 запросить цену →		Gear - 50T
106	05740040E запросить цену →		Hexagon Headless Set Screw - M4x4
7	C2002221 запросить цену →		Collar - Pressure Cam Shaft
107	08077013 запросить цену →		Spacer - 10.2x14x0.2 mm
8	C2002225 запросить цену →		Pressure Cam Shaft
9	C2002224 запросить цену →		Plate Nut - Print Pressure Cam
108	08046092 запросить цену →		Hexagonal Set Screw
10	C2285561 запросить цену →		Pressure Roller Cam
109	07200080Z запросить цену →		Retaining Ring - M8
110	05950120E запросить цену →		Socket Screw - M5X12
11	C2032312 запросить цену →		Pulley
12	C2032316 запросить цену →		Timing Belt
111	07130050B запросить цену →		Hexagon Nut - M5
13	C2032327 запросить цену →		Pulley Flange
112	07403010 запросить цену →		Ball Bearing - 10x26x8mm
14	C2032326 запросить цену →		Gear - 90Z
113	07120060Z запросить цену →		Hexagon Nut - M6
114	07413807S запросить цену →		Ball Bearing - 7x14x5
15	C2192315 запросить цену →		Tension Shaft
16	C2092214 запросить цену →		Gear - 40Z
115	06230200E запросить цену →		Spring Pin - 3x20mm
116	06230140E запросить цену →		Spring Pin - 3x14mm
17	C2092216 запросить цену →		Driver Shaft
18	C2032215 запросить цену →		Gear - 18T
117	03150060Z запросить цену →		Philips Screw - 5x6
19	C2032311 запросить цену →		Gear Flange
118	07413908S запросить цену →		Ball Bearing - 8x19x6
20	C2072209 запросить цену →		Pulley - 60Z
119	05740050E запросить цену →		Hexagon Headless Set Screw - M4x5
21	C2002267 запросить цену →		Spacer
120	09604008Z запросить цену →		Flange Head Screw - 4x8
22	C2192217 запросить цену →		Collar
23	C2092207 запросить цену →		Pulley - 12Z
24	C2072210 запросить цену →		Timing Belt - 100S4.5M297
25	C2072211 запросить цену →		Bearing Stopper
26	C2232309 запросить цену →		Support Plate
27	C2092308 запросить цену →		Support Bracket - Rear Cover
28	C2092330 запросить цену →		Drum Drive Gear/pulley Ass’y
29	C2212210 запросить цену →		Driven Gear Ass’y

6. DRIVE SECTION 2 (C228)

№	Артикул	Альт. артикул	Описание
100	03130040B запросить цену →		Philips Pan Head Screw - M3x4
1	C2182047 запросить цену →		Lift Moter Cover
101	07200040Z запросить цену →		Retaining Ring - M4
2	C2198250 запросить цену →		Lift Motor - DC 1.69W 0.2A
102	04340080Z запросить цену →		Pan Head Self-tapping Screw - M4x8
3	C2092325 запросить цену →		Motor Bracket
103	03140080Z запросить цену →		Philips Screw - 4x8
4	52052681 запросить цену →		Coupled Gear - 17t/50t
104	07120060Z запросить цену →		Hexagon Nut - M6
5	52052680 запросить цену →		Coupled Gear - 16t/53t
105	07413807S запросить цену →		Ball Bearing - 7x14x5
6	C2098280 запросить цену →		Image Position Sensor
106	07200080Z запросить цену →		Retaining Ring - M8
7	C2092321 запросить цену →		Bracket - Image Shifting
107	08077055 запросить цену →		Holder - Main Shaft
8	C2012221 запросить цену →		Gear - 40T
108	05850100Z запросить цену →		Bolt - M5x10
9	C2012222 запросить цену →		Coupled Gear - 20t & 60t
109	07010050Z запросить цену →		Flat Washer - M5
10	C2012211 запросить цену →		Stud
11	C2012211 запросить цену →		Stud
110	08077013 запросить цену →		Spacer - 10.2x14x0.2 mm
12	C2035170 запросить цену →		Feed Cam Shaft
111	07200080Z запросить цену →		Retaining Ring - M8
112	08053104 запросить цену →		Ball Bearing - 8x22x7mm
13	C2285118 запросить цену →		Cam:paper Feed:ass’y
113	08011135 запросить цену →		Philips Pan Head Screw - M3x3
14	C2285122 запросить цену →		Cam:feed:double Letter
114	09604008Z запросить цену →		Flange Head Screw
15	C2012229 запросить цену →		Gear - 50T
16	C2232302 запросить цену →		Image Shifting Arm - Large
115	09605008Z запросить цену →		Philips Flange Screw - M5x8
117	03150080Z запросить цену →		Philips Screw - 5x8
17	C2002311 запросить цену →		Image Shifting Link
18	C2232226 запросить цену →		Gear - 22Z
118	07010040Z запросить цену →		Flat Washer - M4
19	C2232311 запросить цену →		Image Shifting Arm - Small
119	05940060E запросить цену →		Socket Screw - 4X6
120	07130050B запросить цену →		Hexagon Nut - M5
20	C2092304 запросить цену →		Support Side Plate
21	C2002266 запросить цену →		Bearing Holder
121	07076120B запросить цену →		Bushing - 6x12mm
122	05730050E запросить цену →		Hexagon Headless Set Screw - M3x5
22	C2032318 запросить цену →		Reinforcement Plate
123	07200050Z запросить цену →		Retaining Ring - M5
23	C2282072 запросить цену →		Feed Gear Stopper Shaft
24	C2005222 запросить цену →		Sector Spring
124	03140060Z запросить цену →		Philips Pan Head Screw - M4x6
125	09514006Z запросить цену →		Philips Screw With Flat Washer - M4
25	C2285184 запросить цену →		Sector Gear
26	C2285223 запросить цену →		Lift Cam
126	11050005 запросить цену →		Nylon Clamp - 3n
27	C2195106 запросить цену →		Sector Gear Stopper
28	C2192319 запросить цену →		Cam Shaft
29	C2285101 запросить цену →		Paper Feed Cam Ass’y
30	C2232225 запросить цену →		Image Shifting Arm Ass’y

7. PAPER TABLE 1 (C228)

№	Артикул	Альт. артикул	Описание
101	09653010W запросить цену →		Tapping Screw With Flat Washer - M3x1
1	55076828 запросить цену →		Rubber Plate - Feed Table
102	09513005Z запросить цену →		Philips Pan Head Screw - M3x5
2	C2094640 запросить цену →		Paper Table Ass’y
3	C2195067 запросить цену →		Paper Feed Table Ass’y - A4
103	14030690 запросить цену →		Sensor - Tlp1215
3	C2195066 запросить цену →		Paper Feed Table Ass’y - LT
104	11050042 запросить цену →		Wire Band
4	C2005025 запросить цену →		Paper Feed Plate Shield
105	12042239 запросить цену →		Micro Switch
106	08000084 запросить цену →		Philips Pan Head Screw - M2.3x12
5	C2195073 запросить цену →		Stepped Screw
107	07130040B запросить цену →		Hexagon Nut - M4
6	C2102806 запросить цену →		Decal - Paper Size (A4)
108	03130100Z запросить цену →		Philips Pan Head Screw - M3x10
6	C2102805 запросить цену →		Decal - Paper Size (LT)
7	C2198021 запросить цену →		Paper Detection Board
109	09513004Z запросить цену →		Philips Screw With Flat Washer - M3x4
8	C2182423 запросить цену →		Paper Feed Table Cover
110	14030456 запросить цену →		Photosensor - EE-SB5-C3
9	C2198113 запросить цену →		Harness - Paper Detection Board
10	C2095055 запросить цену →		Bracket - Paper Size
11	C2098197 запросить цену →		Paper Size Sensor Harness
12	C2095047 запросить цену →		Switch Bracket - Paper Table
13	C2232453 запросить цену →		Decal - Paper Level
14	C2232452 запросить цену →		Decal - Paper Table Knob

8. PAPER TABLE 2 (C228)

№	Артикул	Альт. артикул	Описание
1	C2235073 запросить цену →		Paper Table Fixing Bracket
36	C2195081 запросить цену →		Sensor Bracket
2	AW020021 запросить цену →		Photointerruptor - 175487-3
3	C2223175 запросить цену →		Scanner Slider
4	C2095090 запросить цену →		Rubber Plate - Paper Feed Guide
5	C2005287 запросить цену →		Rubber Plate - Paper Feed
6	C2015015 запросить цену →		Seal - M10
7	C2095092 запросить цену →		Rubber Plate Lever
8	C2235082 запросить цену →		Left Side Plate
9	55066314 запросить цену →		Mylar - Master Feed Table
10	C2235085 запросить цену →		Right Side Plate
11	C2035131 запросить цену →		Gear Cover
12	C2035142 запросить цену →		Rack Shaft
13	56062310 запросить цену →		Roller
14	C2235128 запросить цену →		Left Rack - Paper Feed
15	C2035121 запросить цену →		Bushing - 8x12x9mm
16	C2195076 запросить цену →		Paper Table
17	56001107 запросить цену →		Snap Retainer
18	C2185054 запросить цену →		Table Position Knob
19	C2035113 запросить цену →		Bushing - 6x9x3mm
20	C2035116 запросить цену →		Washer - 6x13x12mm
21	C2035114 запросить цену →		Bushing - 3x6x3mm
100	03140120Z запросить цену →		Philips Screw - 4x12
102	03140080Z запросить цену →		Philips Screw - 4x8
22	C2235336 запросить цену →		Paper Feed Slider
23	C2095058 запросить цену →		Psper Size Plate
103	07010080Z запросить цену →		Flat Washer - M8
104	05850161B запросить цену →		Hexagon Bolt - M5x16
24	C2235050 запросить цену →		Paper Guide Rack
105	09514008Z запросить цену →		Philips Screw With Flat Washer M4x8
25	55057197 запросить цену →		Spring - Hinge - Inking
26	53091023 запросить цену →		Pinion Paper Feed Table
106	07200040Z запросить цену →		Retaining Ring - M4
107	07200060Z запросить цену →		Retaining Ring - M6
27	C2195079 запросить цену →		Supporter
108	09513006Z запросить цену →		Philips Screw With Flat Washer - M3x6
28	C2005042 запросить цену →		Rear Shaft - Paper Feed
109	09513006Z запросить цену →		Philips Screw With Flat Washer - M3x6
29	C2235123 запросить цену →		Front Shaft - Paper Feed
110	07000060Z запросить цену →		Flat Washer - M6
30	C2235055 запросить цену →		Paper Table Arm
31	C2098197 запросить цену →		Paper Size Sensor Harness
111	09513008Z запросить цену →		Philips Screw With Flat Washer - M3x8
112	07050040B запросить цену →		Toothed Washer
32	C2235124 запросить цену →		Stepped Screw - M8.2
33	C2225121 запросить цену →		Position Indicator
113	05940080E запросить цену →		Bolt - M4x8
34	C2245126 запросить цену →		Right Rack - Paper Feed
114	05940060E запросить цену →		Socket Screw - 4X6
115	07010040Z запросить цену →		Flat Washer - M4
35	C2095235 запросить цену →		Paper Table Holder

9. PAPER FEED & UPPER SEPARATION ROLLERS (C228)

№	Артикул	Альт. артикул	Описание
1	C2095220 запросить цену →		Spacer - 4x20x6
34	55076035 запросить цену →		Timing Belt - 162XL
35	C2285033 запросить цену →		Core:paper Feed Roller
2	C2035007 запросить цену →		Paper Feed Lever
3	C2035043 запросить цену →		Pick-up Roller Shaft
37	C2195030 запросить цену →		Bushing
4	C2098288 запросить цену →		Table Down Switch
5	C2182833 запросить цену →		Lower Cover - Paper Feed (A4)
38	50530419 запросить цену →		Bushing - 10mm
39	C2035220 запросить цену →		Gear - 18T
5	C2182804 запросить цену →		Lever Cover - Paper Feed - LT
6	C2182841 запросить цену →		Decal - Paper Table Doun (A4)
40	C2195029 запросить цену →		Rear Bushing Shaft
6	C2182819 запросить цену →		Decal - Paper Table Down (LT)
41	55076038 запросить цену →		Torque Limitter - Paper Feed Roller
42	56001081 запросить цену →		Right Bushing - Paper Feed Roller
7	C2182818 запросить цену →		Decal - Paper Feed Pressure
43	55018195 запросить цену →		Steel Ball 3/16
8	C2012425 запросить цену →		Adjusting Lever
9	55064235 запросить цену →		Plate Nut - Paper Pressure
10	C2035013 запросить цену →		Lever Supporter
11	C2092027 запросить цену →		Lever Bracket - Paper Feed
12	C2035045 запросить цену →		Bushing - 18x24x28mm
13	C2095080 запросить цену →		Stepped Screw
100	03140100Z запросить цену →		Philips Screw - 4x10
14	C2035020 запросить цену →		Spring - Feed Roller Pressure
15	C2095081 запросить цену →		Spring Link
101	09513006Z запросить цену →		Philips Screw With Flat Washer - M3x6
16	C2035027 запросить цену →		Adjusting Plate
102	08011004 запросить цену →		Screw - M4X4
17	C2035113 запросить цену →		Bushing - 6x9x3mm
103	03230100Z запросить цену →		Philips Sunken Head Screw - M3x10
18	C2095035 запросить цену →		Arm - Feed Roller Holder
104	04340080Z запросить цену →		Pan Head Self-tapping Screw - M4x8
105	03140080Z запросить цену →		Philips Screw - 4x8
19	C2035055 запросить цену →		Actuator - Paper Feed Table
106	07200040Z запросить цену →		Retaining Ring - M4
20	C2095225 запросить цену →		Feed Roller Holder
21	C2015073 запросить цену →		Arm Balancer - Feed Roller
107	09513005Z запросить цену →		Philips Pan Head Screw - M3x5
22	C2035205 запросить цену →		Belt Tensioner Ass’y
108	07200040Z запросить цену →		Retaining Ring - M4
23	C2035208 запросить цену →		Tension Bracket
109	07010040Z запросить цену →		Flat Washer - M4
110	05940080E запросить цену →		Bolt - M4x8
24	C2035215 запросить цену →		Tension Spring
25	C2035201 запросить цену →		Tension Arm
111	03140060Z запросить цену →		Philips Pan Head Screw - M4x6
112	08044055 запросить цену →		Pin
26	C2035200 запросить цену →		Tension Roller
113	05740040E запросить цену →		Hexagon Headless Set Screw - M4x4
27	56062066 запросить цену →		Paper Feed Guide Disc
28	56001086 запросить цену →		Spacer - 10.2x20
115	08053263 запросить цену →		Bearing - 6x10x6mm
29	55064169 запросить цену →		Rubber Roller - Paper Feed
116	56001107 запросить цену →		Snap Retainer
30	C2075023 запросить цену →		Separator Roller Ass’y
117	07200050Z запросить цену →		Retaining Ring - M5
118	07130040B запросить цену →		Hexagon Nut - M4
31	55076032 запросить цену →		Timing Belt Pulley - 30T
32	C2075020 запросить цену →		Upper Roller Shaft
119	07200060Z запросить цену →		Retaining Ring - M6
33	C2035225 запросить цену →		Spacer - Tension - Paper Feed
120	09514010Z запросить цену →		Philips Screw With Flat Washer M4x10

10. PAPER SEPARATION 1 (C228)

№	Артикул	Альт. артикул	Описание
100	07130040B запросить цену →		Hexagon Nut - M4
1	C2035135 запросить цену →		Bushing - 10x14x5.9
2	C2188200 запросить цену →		Main Motor - DC90V 108W
101	08077013 запросить цену →		Spacer - 10.2x14x0.2 mm
102	07200080Z запросить цену →		Retaining Ring - M8
3	C2098202 запросить цену →		Commutation Brush
4	C2285062 запросить цену →		Left Lever Bracket
103	09604008Z запросить цену →		Flange Head Screw
5	C2015090 запросить цену →		Separation Roller Pressure Stud
104	09514008Z запросить цену →		Philips Screw With Flat Washer M4x8
105	08044061 запросить цену →		Spring Pin - M6
6	C2235031 запросить цену →		Lower Spring - Separation
7	C2225020 запросить цену →		Separation Roller Shaft
106	05740040E запросить цену →		Hexagon Headless Set Screw - M4x4
8	C2235015 запросить цену →		Lower Reverse Roller
107	09513005Z запросить цену →		Philips Pan Head Screw - M3x5
108	08011004 запросить цену →		Screw - M4X4
9	C2285061 запросить цену →		Right Arm - Separation
109	03130050Z запросить цену →		Philips Screw - 3x5
10	C2095208 запросить цену →		Spling Plate - Right Lever
11	C2095206 запросить цену →		Right Lever Bracket
110	06240160E запросить цену →		Spring Pin - 4x16mm
12	C2095211 запросить цену →		Right Lever Cover
111	06230200E запросить цену →		Spring Pin - 3x20mm
13	C2095209 запросить цену →		Separation Pressure Lever
112	05740050E запросить цену →		Hexagon Headless Set Screw - M4x5
113	03140080Z запросить цену →		Philips Screw - 4x8
14	C2095205 запросить цену →		Left Lever Bracket
15	C2095207 запросить цену →		Spring Plate - Left Lever
16	C2095210 запросить цену →		Left Lever Cover
17	C2015051 запросить цену →		Pinion - 24t
18	C2235133 запросить цену →		Paper Lift Shaft
19	C2032309 запросить цену →		Pulse Disk
20	C2192205 запросить цену →		Bracket - Drum Rotation Sensor
21	C2192306 запросить цену →		Drum Sensor Bracket
22	C2235096 запросить цену →		Lift Gear
23	AW020021 запросить цену →		Photointerruptor - 175487-3
24	54032075 запросить цену →		Stepped Screw

11. PAPER SEPARATION 2 (C228)

№	Артикул	Альт. артикул	Описание
1	C2015075 запросить цену →		Guide Plate Bracket
100	09524008W запросить цену →		Philips Screw - M4x8
2	C2075013 запросить цену →		Pressure Spring - Paper Feed
101	04340080Z запросить цену →		Pan Head Self-tapping Screw - M4x8
102	07200040Z запросить цену →		Retaining Ring - M4
3	C2075009 запросить цену →		Pressure Plate Holder
4	C2075008 запросить цену →		Pressure Plate
103	03130050W запросить цену →		Philips Pan Head Screw - M3x5
5	C2075011 запросить цену →		Adjusting Plate
6	C2075010 запросить цену →		Adjusting Screw
7	C2075012 запросить цену →		Pressure Spring
8	55076060 запросить цену →		Guide Screw - Front Plate
9	C2285018 запросить цену →		Separation Plate
10	C2285016 запросить цену →		Front Side Plate
11	C2102791 запросить цену →		Decal - Paper Separation

12. 2ND FEED ROLLERS (C228)

№	Артикул	Альт. артикул	Описание
100	08011004 запросить цену →		Screw - M4X4
1	C2005153 запросить цену →		Bushing Supporter
2	C2015125 запросить цену →		Shoulder Screw - M4
101	07200050Z запросить цену →		Retaining Ring - M5
3	C2005150 запросить цену →		Bushing - 7x18x9mm
102	03140080Z запросить цену →		Philips Screw - 4x8
103	03140200Z запросить цену →		Philips Screw - 4x20
4	C2015134 запросить цену →		Bearing Holder
104	07403010 запросить цену →		Ball Bearing - 10x26x8mm
5	C2092034 запросить цену →		Sensor Bracket
105	04340080Z запросить цену →		Pan Head Self-Tapping Screw - M4x8
6	C2075138 запросить цену →		Upper Feed Roller Ass’y
106	08050084 запросить цену →		Retaining Ring
7	C2005154 запросить цену →		Left Spring Arm
8	C2015125 запросить цену →		Shoulder Screw - M4
107	09514006Z запросить цену →		Philips Screw With Flat Washer - M4
108	05930100E запросить цену →		Bolt M3x10
9	C2005340 запросить цену →		Upper Feed Roller
109	07403808 запросить цену →		Ball Bearing - 8x16x5mm
10	C2075148 запросить цену →		Upper Feed Roller
110	07130040B запросить цену →		Hexagon Nut - M4
11	55056528 запросить цену →		Spring - Press Roller
12	C2285123 запросить цену →		Upper Guide Plate
111	08046090 запросить цену →		Hexagon Bolt - M4
13	C2075125 запросить цену →		Guide Plate Spacer
14	C2005137 запросить цену →		Left Bracket - Guide Plate
15	C2285215 запросить цену →		Lower Guide Plate - Adhesion
16	C2225216 запросить цену →		Rubber Plate - Guide Plate
17	C2005138 запросить цену →		Right Bracket - Guide Plate
18	55018328 запросить цену →		Spring - Feed Roller Brake
19	C2035198 запросить цену →		Feed Roller Brake Ass’y
20	C2285203 запросить цену →		Lower 2nd Feed Roller
21	AW010066 запросить цену →		Photosensor - PS-R50D1-B
22	C2005155 запросить цену →		Right Spring Arm
23	C2245142 запросить цену →		Feed Roller Arm
24	C2015145 запросить цену →		Lift Arm Spring
25	C2095200 ✓ в наличии		Gear - 14Z
26	C2235218 запросить цену →		Guide Plate Sheet - Separation

Каталог очень большой (1836 позиций). Показаны первые 12 узлов со схемами; полный список доступен по запросу.
