Ricoh VT 3800 — каталог запчастей со схемами

Содержание

1. Location of Unit
2. PLATEN COVER (C223)
3. FRAME SECTION 1 (C223)
4. FRAME SECTION 2 (C223)
5. DRIVE SECTION 1 (C223)

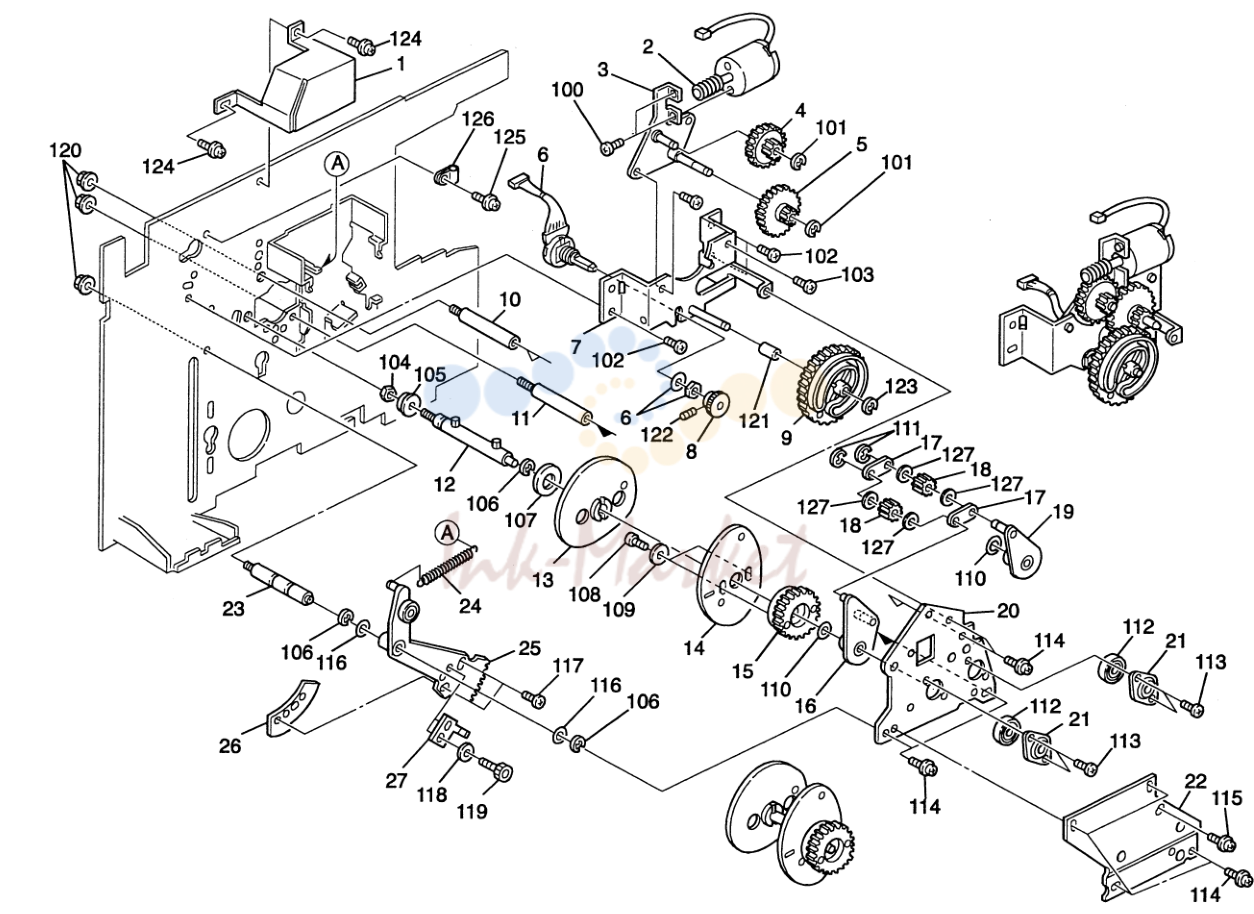

6. DRIVE SECTION 2 (C223)

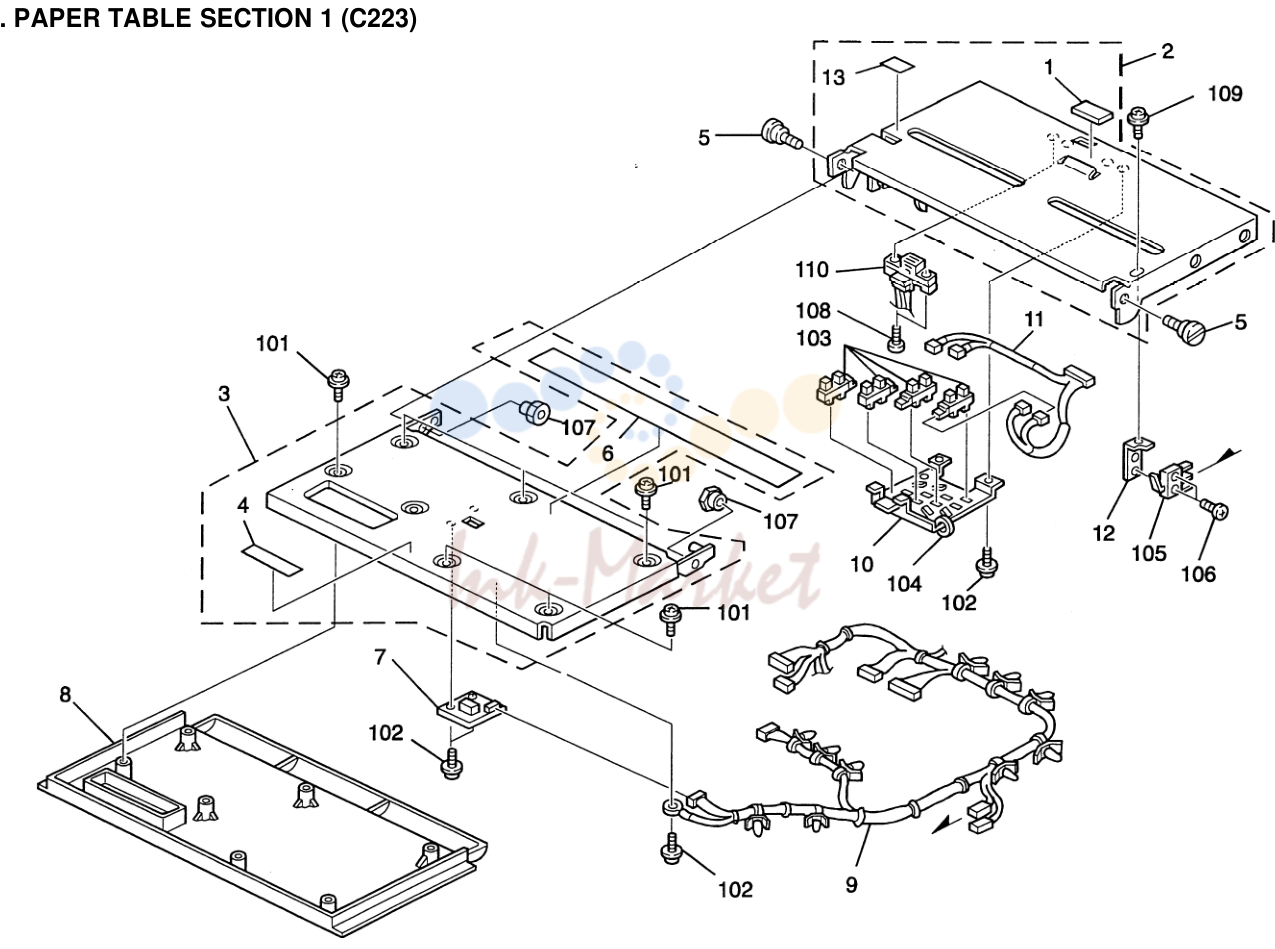

7. PAPER TABLE SECTION 1 (C223)

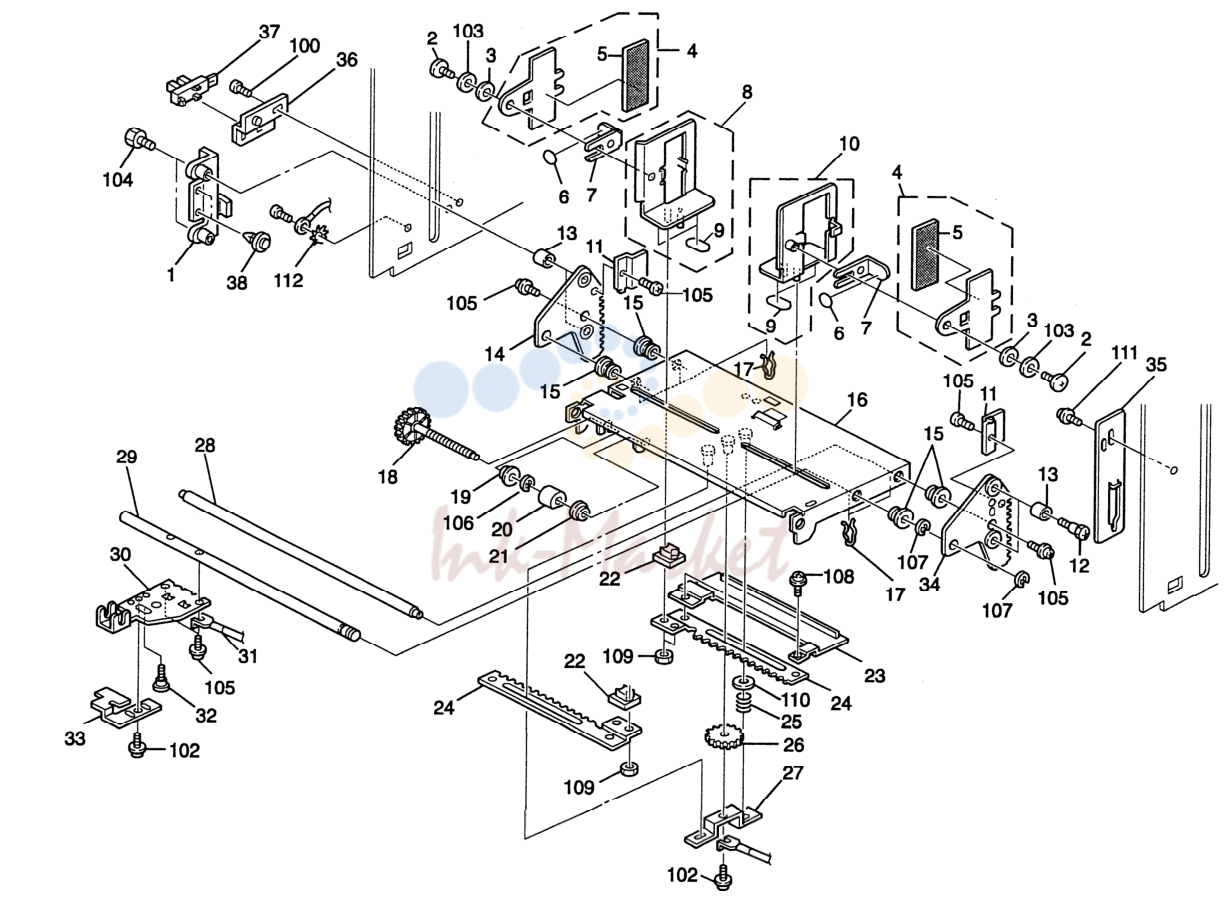

8. PAPER TABLE SECTION 2 (C223)

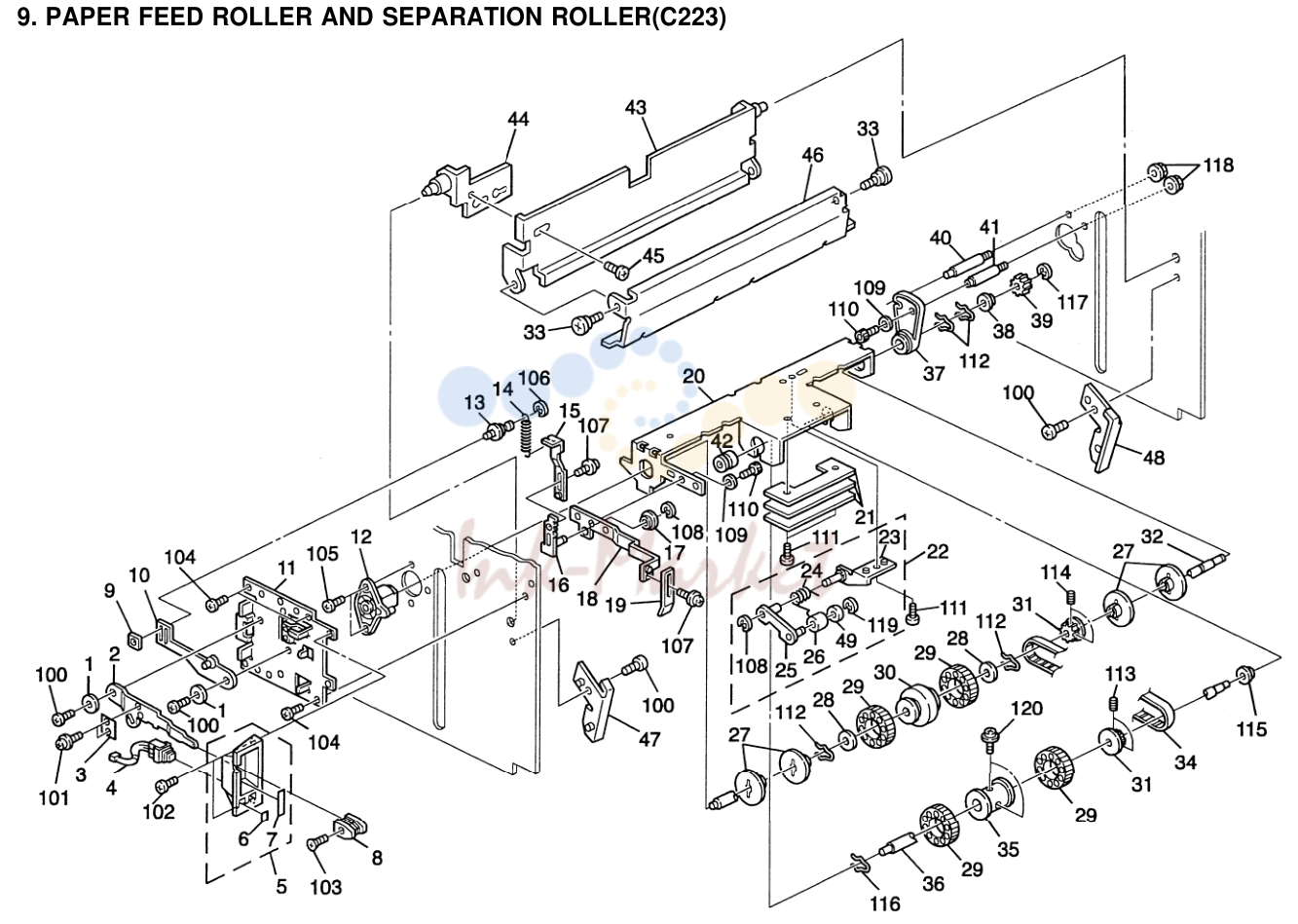

9. PAPER FEED ROLLER AND SEPARATION ROLLER(C223)

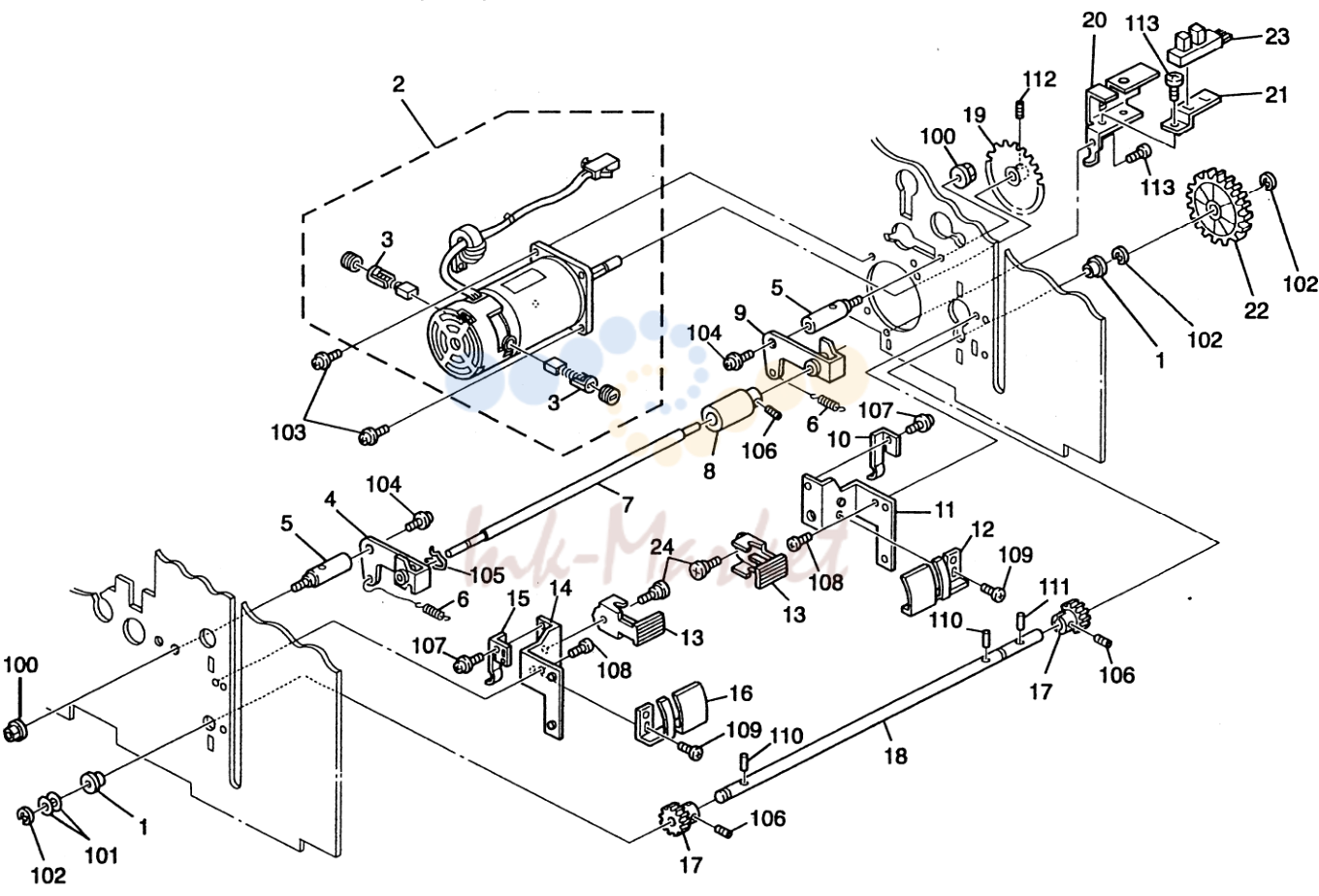

10. PAPER SEPARATION ROLLER (C223)

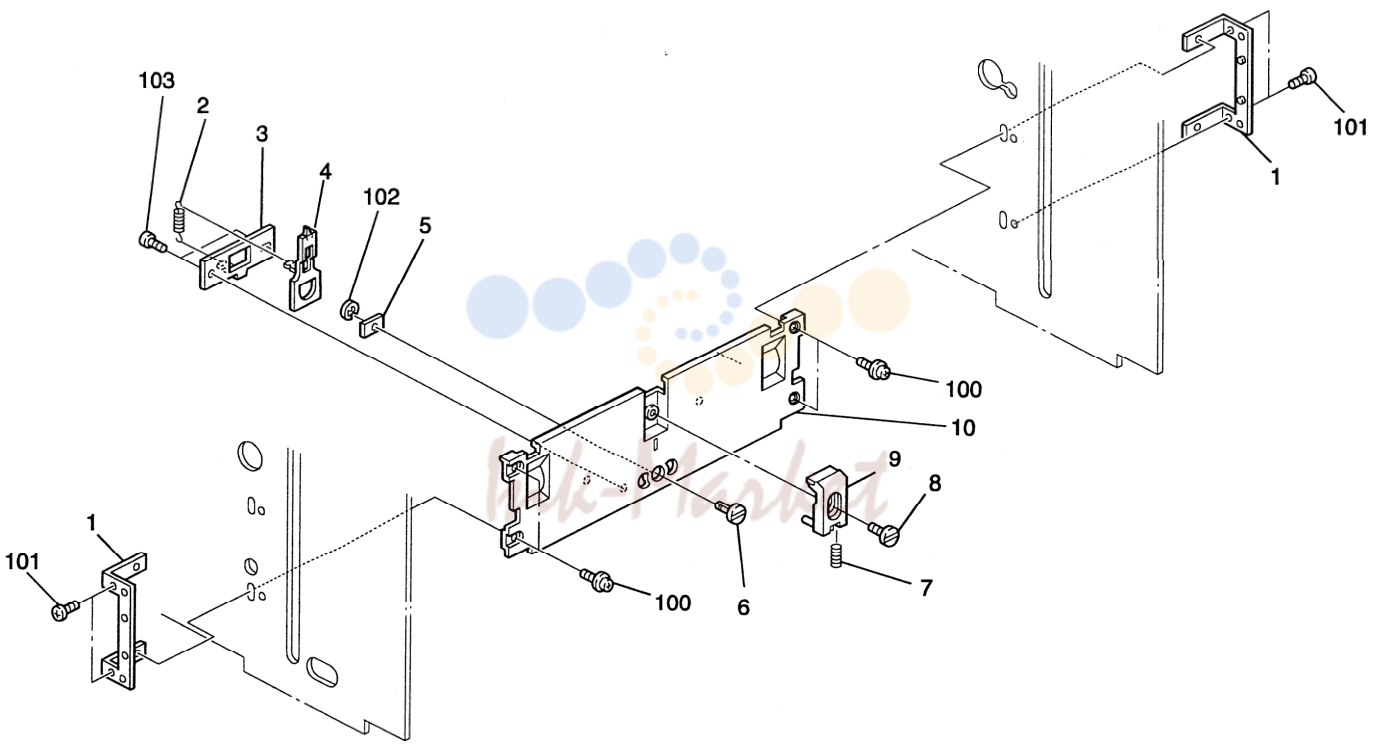

11. PAPER DELlVERY SECTION 1 (C223)

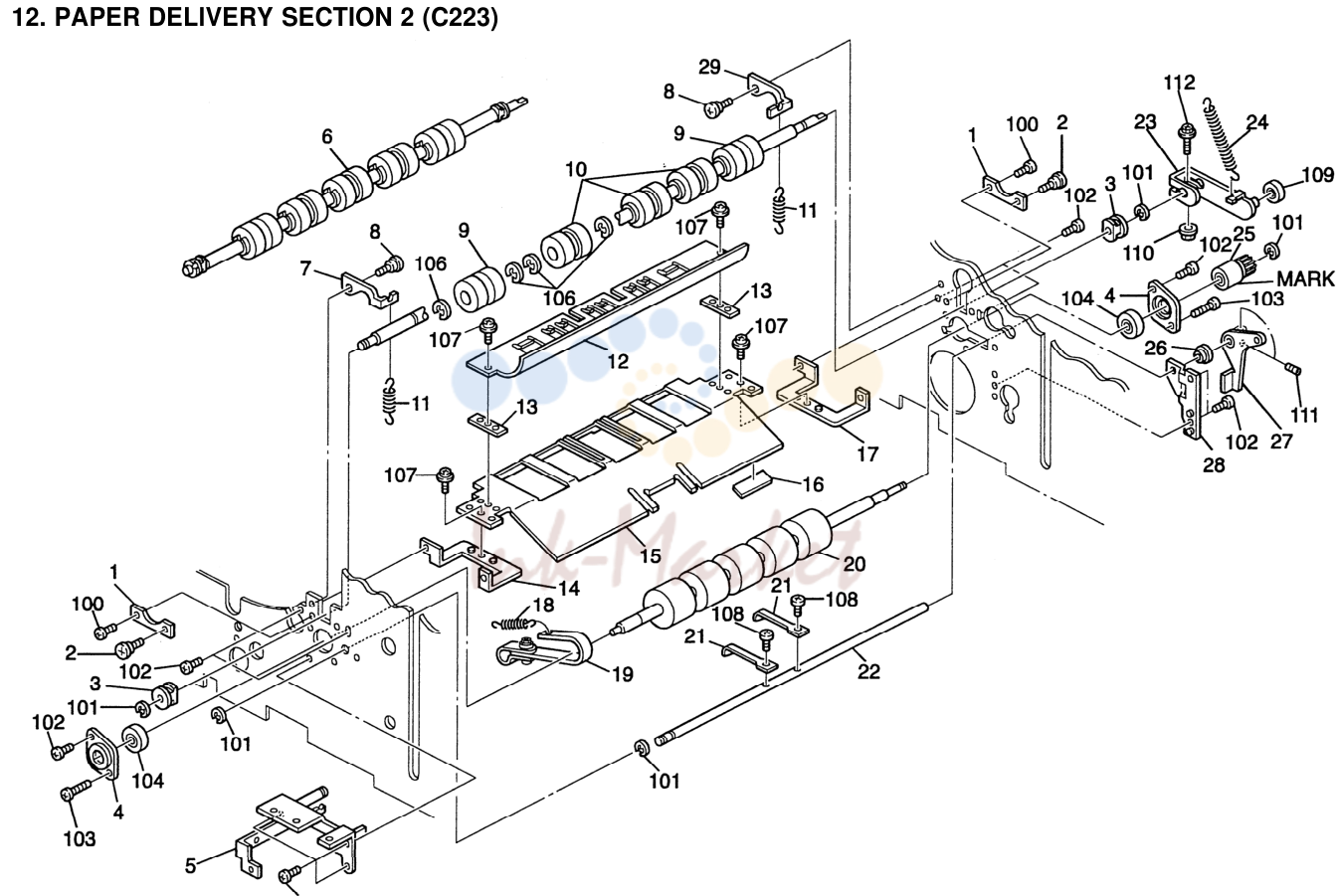

12. PAPER DELlVERY SECTION 2 (C223)
13. PAPER DELlVERY SECTION 3 (C223)
14. PAPER DELlVERY SECTION 4 (C223)
15. DELlVERY TABLE 1 (C223)
16. DELlVERY TABLE 2 (C223)
17. PAPER EXIT SECTION 1 (C223)
18. PAPER EXIT SECTION 2 (C223)
19. PAPER EXIT SECTION 3 (C223)
20. DRUM SECTION 1 (C223)
21. DRUM SECTION 2 (C223)
22. DRUM SECTION 3 (C223)
23. DRUM SECTION 4 (C223)
24. DRUM SECTION 5 (C223)
25. SCANNER SECTION 1 (C223)
26. SCANNER SECTION 2 (C223)
27. SCANNER SECTION 3 (C223)
28. SCANNER SECTION 4 (C223)
29. PLOTTER SECTION 1 (C223)
30. PLOTTER SECTION 2 (C223)
31. PLOTTER SECTION 3 (C223)
32. PLOTTER SECTION 4 (C223)
33. MASTER EJECT SECTION 1 (C223)
34. MASTER EJECT SECTION 2 (C223)
35. MASTER EJECT SECTION 3 (C223)
36. ELECTRICAL SECTION 1 (C223)
37. ELECTRICAL SECTION 2 (C223)
38. ACCESSORIES AND SPECIAL TOOLS (C223)
39. CASSETTE (C223)
40. MAIN CONTROL BOARD (C223)
41. AC DRIVE BOARD (C223)
42. IMAGE PROCESSING BOARD (C223)
43. 43 TABLE SECTION (C223)
44. DECAL AND DOCUMENT (C223)

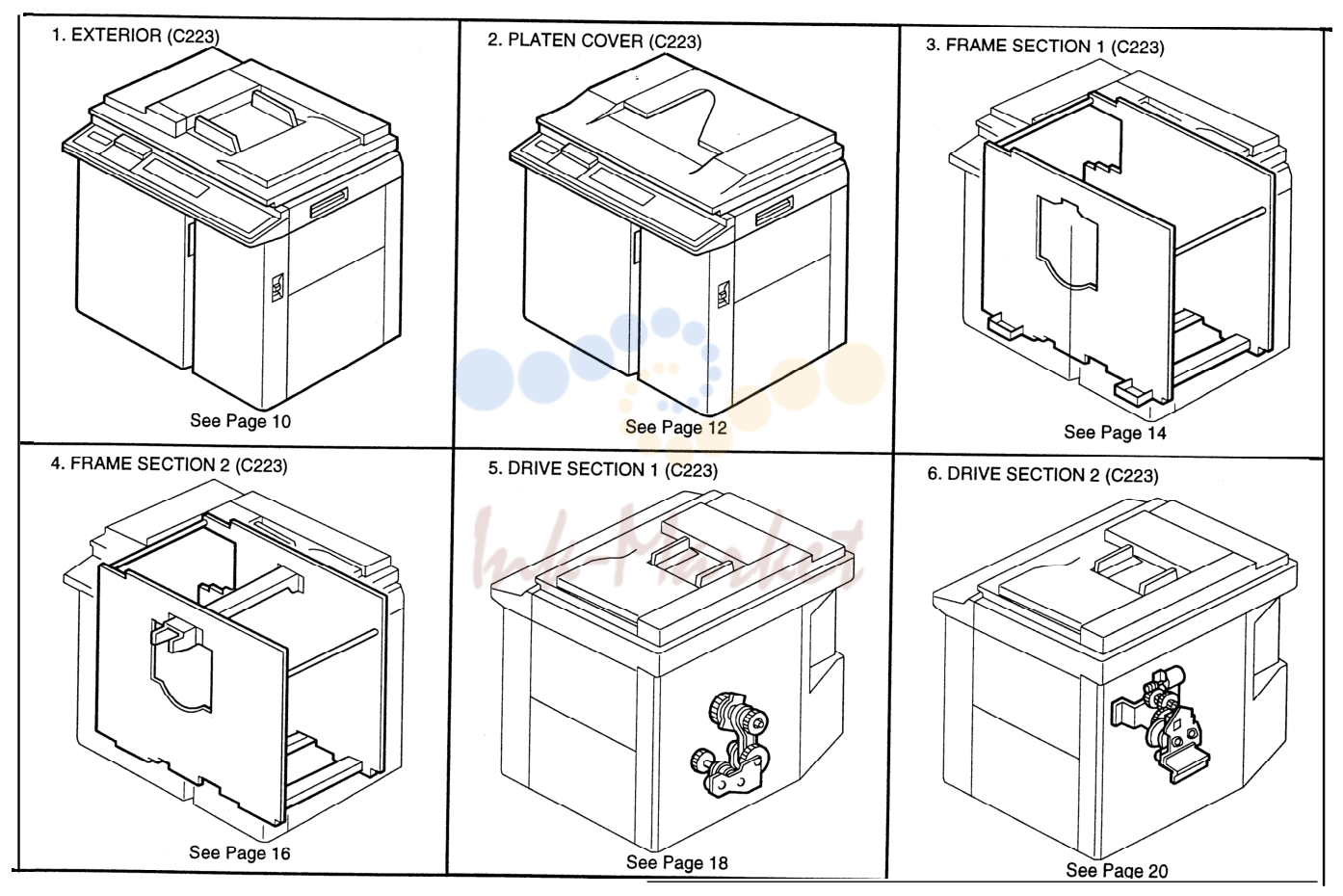

1. Location of Unit

№	Артикул	Описание
28	C2212575 запросить цену →	Large Pad - Rear Cover
1	C2182424 запросить цену →	Front Door Ass’y (RIC)
29	C2092572 запросить цену →	Upper Pad - Rear Cover
1	C2222862 запросить цену →	Front Door Ass’y (NRG)
1	C2232921 запросить цену →	Front Door Ass’y (SVN)
30	C2092574 запросить цену →	Side Pad - Rear Cover
31	C2212573 запросить цену →	Lower Pad - Rear Cover
1	C2182954 запросить цену →	Front Door Ass’y (AB DICK)
2	C2182816 запросить цену →	Decal - Drum Replacement - LT
32	C2182450 запросить цену →	Right Cover
3	C2182825 запросить цену →	Decal - Master Eject Open
33	C2192705 запросить цену →	Original Holder
34	C2222552 запросить цену →	Decal - Master Set
4	C2182750 запросить цену →	Front Left Cover
5	C2092469 запросить цену →	Door Catch
35	C2222120 запросить цену →	Left Bracket - Operation Panel
36	C2222121 запросить цену →	Middle Bracket - Operation Panel
6	C2232865 запросить цену →	Model Name Plate - GES
37	C2222122 запросить цену →	Right Bracket - Operation Panel
6	C2232866 запросить цену →	Model Name Plate - REX
6	C2232867 запросить цену →	Model Name Plate - NSA
38	C2182525 запросить цену →	Stepped Screw - M4
39	C2175102 запросить цену →	Spring Washer
7	C2092432 запросить цену →	Upper Hinge Bracket
8	C2172455 запросить цену →	Key Counter Cover
9	C2092435 запросить цену →	Lower Hinge Bracket
10	A0301339 запросить цену →	Plate Nut - Key Counter
11	C2092470 запросить цену →	Left Cover Cap
12	C2182803 запросить цену →	Left Front Cover - LT
12	C2182832 запросить цену →	Left Front Cover (A4)
13	C2092411 запросить цену →	Right Cover Support Bracket
14	C2232810 запросить цену →	Front Cover Ass’y (RIC)
14	C2222860 запросить цену →	Front Cover Ass’y (NRG)(SVN)
14	C2232910 запросить цену →	Front Cover Ass’y (AB DICK)
15	C2172514 запросить цену →	Decal - Main Switch
16	C2182809 запросить цену →	Main Switch Cover
17	C2232801 запросить цену →	Operation Panel Ass’y (LT)
17	C2232831 запросить цену →	Operation Panel Ass’y (A4)
18	C2182405 запросить цену →	Lower Cover- Operation Panel
19	C2182817 запросить цену →	Decal - Replacement
20	C2222811 запросить цену →	Rear Upper Cover
100	09653006Z запросить цену →	Tapping Screw With Flat Washer-M3x6
24	A1536409 запросить цену →	Decal Key-top Cover (GES)
102	03440080D запросить цену →	Philips Truss Head Screw - M4x8
103	03330080D запросить цену →	Philips Counter Sunk Screw - M3x8
24	C2252866 запросить цену →	Decal Key-top Cover (REX)
24	C2252867 запросить цену →	Decal Key-top Cover (NSA)
104	09654008W запросить цену →	Tapping Screw With Flat Washer-M4x8
105	07050040B запросить цену →	Toothed Washer
25	C2232812 запросить цену →	Rear Cover Ass’y
26	C2172453 запросить цену →	Rear Cover Cap- Small
108	08025097 запросить цену →	Tapping Screw - M3x10
109	09514006Z запросить цену →	Philips Screw With Flat Washer M4x6
27	C2172454 запросить цену →	Rear Cover Cap- Large

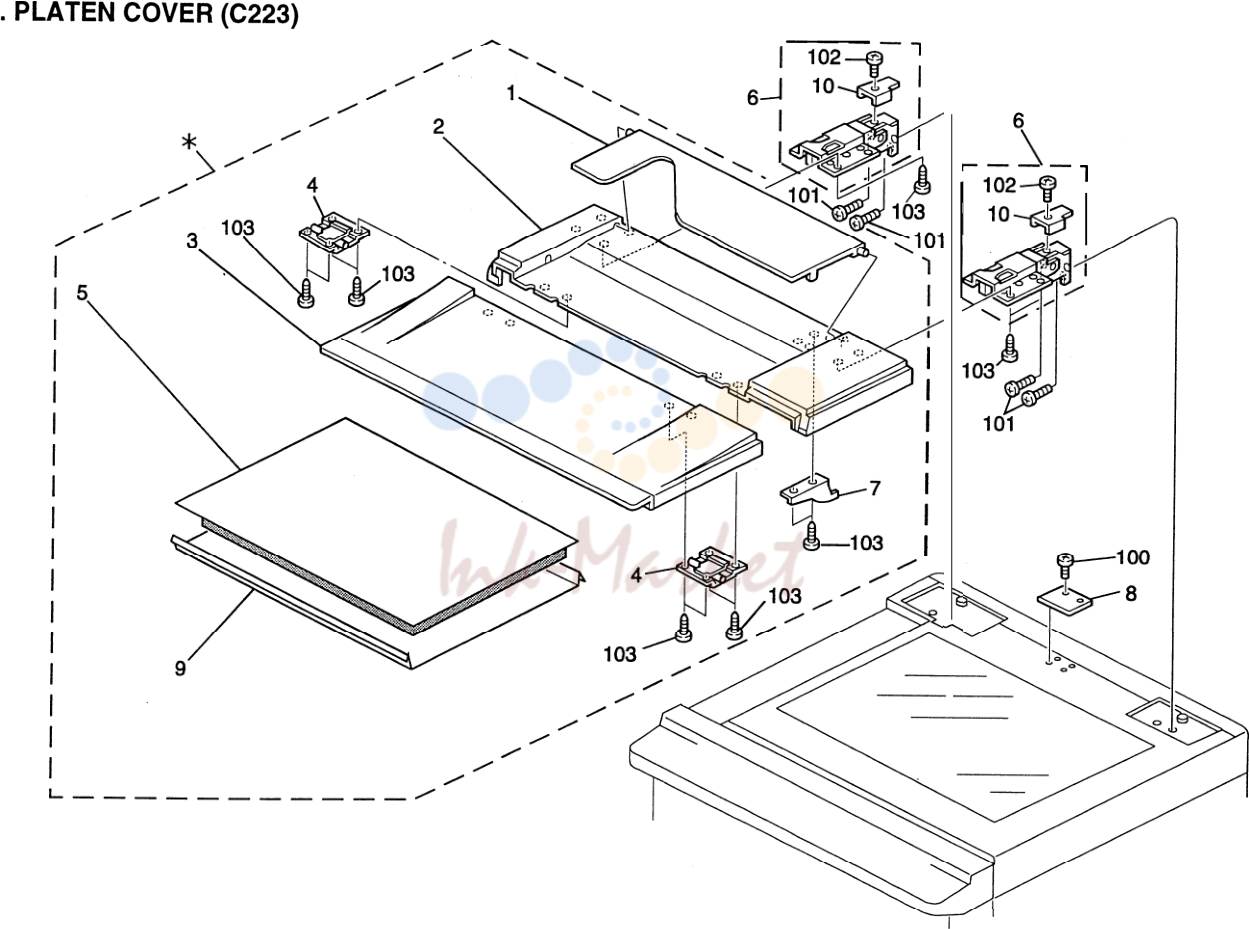

2. PLATEN COVER (C223)

№	Артикул	Описание
101	03140060W запросить цену →	Philips Pan Head Screw - M4x6
1	C2192705 запросить цену →	Original Holder
102	03130050W запросить цену →	Philips Pan Head Screw - M3x5
2	C2192704 запросить цену →	Rear Platen Cover
103	04524012Z запросить цену →	Tapping Screw - M4x12
3	C2192702 запросить цену →	Front Platen Cover
4	54482824 запросить цену →	Flex Hinge - Platen Cover
5	AA162053 запросить цену →	Platen Cover Pad
6	C2192710 запросить цену →	Platen Cover Hinge
7	C2192706 запросить цену →	Platen Cover Sensor Actuator
8	C2193473 запросить цену →	Interface Cover
9	C2192708 запросить цену →	Platen Cover Sheet
10	C2192711 запросить цену →	Hinge Stopper

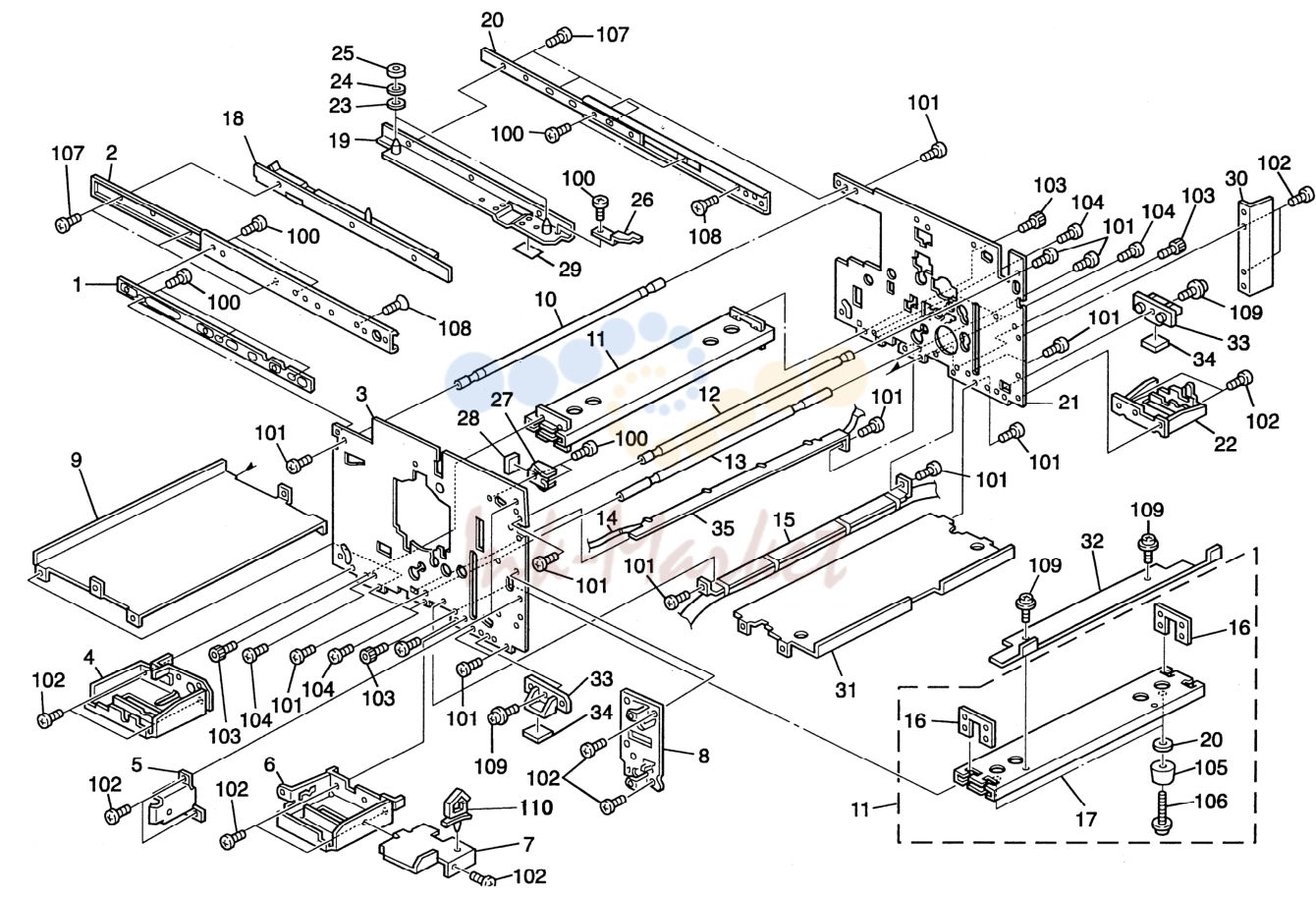

3. FRAME SECTION 1 (C223)

№	Артикул	Описание
1	C2183124 запросить цену →	Spacer
34	C2222092 запросить цену →	Seal
35	C2192112 запросить цену →	Harness Satay
2	C2183123 запросить цену →	Slide Rail
3	C2222001 запросить цену →	Left Side Plate
4	C2192106 запросить цену →	Left Grip - Paper Delivery
5	C2092413 запросить цену →	Right Cover Bracket
6	C2092061 запросить цену →	Left Grip - Paper Feed
7	C2222062 запросить цену →	Left Grip Cover
8	C2182120 запросить цену →	Board Bracket
9	C2222098 запросить цену →	Bottom Cover
10	C2032091 запросить цену →	Front Shaft
11	C2222071 запросить цену →	Bottom Stay
12	C2092050 запросить цену →	Front Stay
13	C2192111 запросить цену →	Shaft
14	C2238223 запросить цену →	AC Drive Harness - 230V
14	C2238123 запросить цену →	AC Drive Harness - 120V
15	C2238111 запросить цену →	DC Drive Harness - 120V
15	C2238208 запросить цену →	DC Drive Harness - 230V
16	C2032096 запросить цену →	Bottom Stay Nut
17	C2222072 запросить цену →	Bottom Stay
18	C2183131 запросить цену →	Slide Rail Left Bracket
19	C2183127 запросить цену →	Slide Rtail Right Bracket
20	C2092006 запросить цену →	Spacer
21	C2222002 запросить цену →	Right Side Plate
22	C2192150 запросить цену →	Rear Right Grip
23	C2183135 запросить цену →	Spacer Cushion
100	03140060Z запросить цену →	Philips Pan Head Screw - M4x6
24	C2183134 запросить цену →	Scanner Base Cushion
101	03140080Z запросить цену →	Philips Screw - 4x8
25	C2183133 запросить цену →	Scanner Base Cushion
102	04340080Z запросить цену →	Tapping Screw - M4x8
26	C2183125 запросить цену →	Scanner Open Actuater
103	05950120E запросить цену →	Socket Screw - M5X12
104	03150120Z запросить цену →	Philips Screw - 5x12
27	C2223136 запросить цену →	Scanner Rail Stopper
105	08056009 запросить цену →	Rubber Foot
28	C2183138 запросить цену →	Stopper Seal
106	09515035Z запросить цену →	Philips Screw W/t Flat Washer-M3x35
29	C2183130 запросить цену →	Slide Rail Seal
30	C2192152 запросить цену →	Rear Cover Bracket
107	08011004 запросить цену →	Screw - M4X4
108	03240060Z запросить цену →	Philips Sunken Head Screw - M4x6
31	C2232085 запросить цену →	Paper Table Lower Cover
32	C2222095 запросить цену →	Bottom Cover - Delivery Table
109	09513006Z запросить цену →	Philips Screw With Flat Washer - M3x6
110	11050209 запросить цену →	Clamp
33	C2222089 запросить цену →	Side Plate Bracket

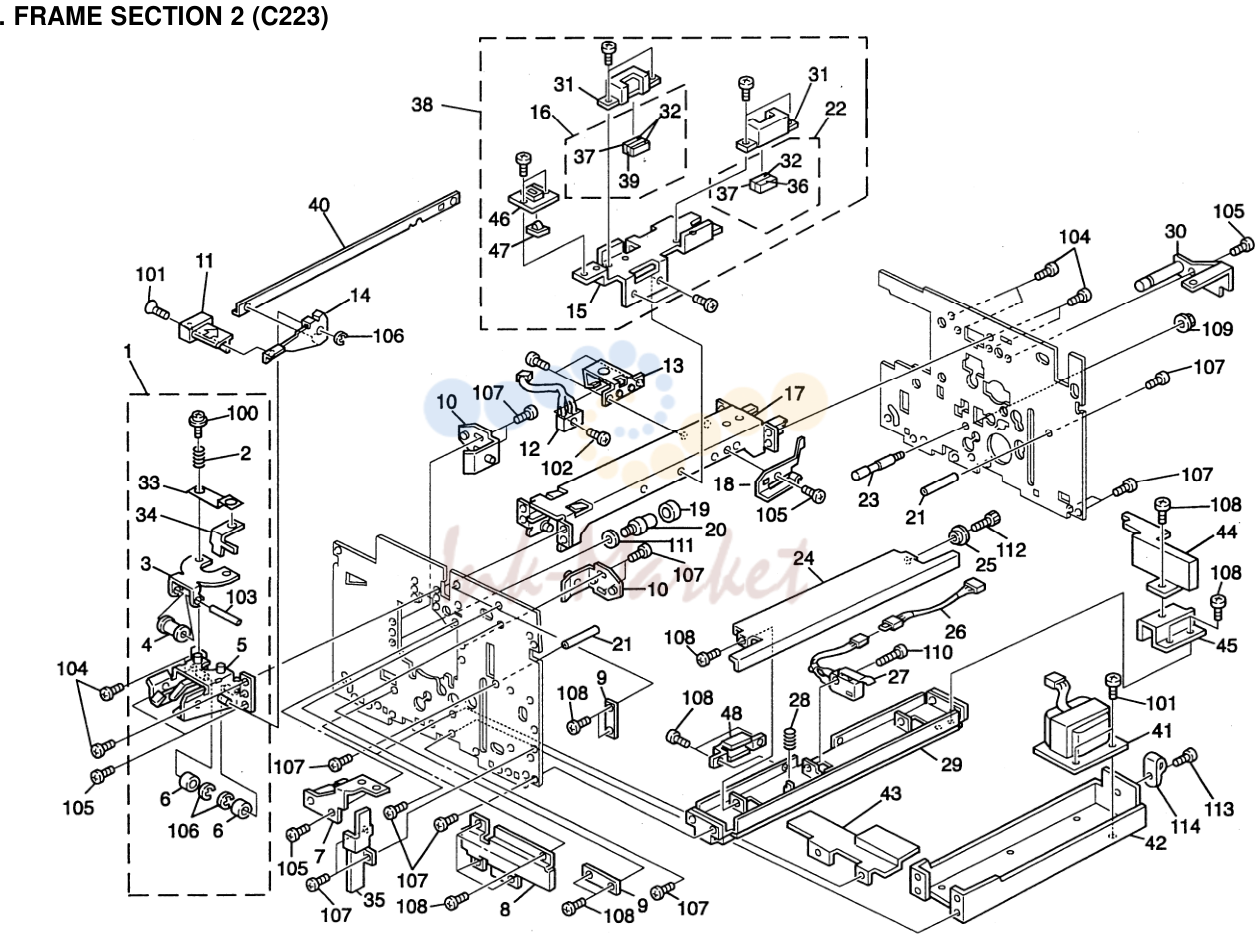

4. FRAME SECTION 2 (C223)

№	Артикул	Альт. артикул	Описание
1	C2194505 запросить цену →		Drum Stopper Ass’y 1 36 C2232041 StopperSea12
2	C2014533 запросить цену →		Drum Stopper Spring 1 37 C2232043 Stopper Seal
3	C2014531 запросить цену →		Drum Stopper Pawl 1 38 C2232029 Scanner Stopper Unit
4	C2014532 запросить цену →		Drum Stopper Roller 1 39 C2232042 StopperSea13
5	C2194506 запросить цену →		Stopper Base 1 40 C2154515 Drum Lock Link
6	C2014604 запросить цену →		Drum Rail Roller 2 41 C2188181 Transformer- l15V
7	C2232052 запросить цену →		Left Fixing Bracket 1 41 C2168155 Transformer-235V/l 05V
8	C2182024 запросить цену →		Flat Cable Cover 1 42 C2162018 Transformer Bracket
9	C2183039 запросить цену →		Flat Cable Clamp 2 43 C2182099 Transformer Cover
10	C2004520 запросить цену →		Lock Pin-Drum 2 44 C2192441 Upper Harness Cover
11	C2154514 запросить цену →		Drun Lock Knob 1 45 C2192440 Lower HarnessCover
12	C2098117 запросить цену →		Drum Master Detection Sensor 1 46 C2034511 Spring Plate Supporter
13	C2094519 запросить цену →		Drum Sensor Bracket 1 47 C2034512 Grounding Spring Plate
14	C2154511 запросить цену →		Drum Lock Lever 1 48 C2102091 Harness Cover
15	C2232036 запросить цену →		Scanner Stopper Bracket
16	C2232037 запросить цену →		Cushionl
17	C2184502 запросить цену →		Drum Rail Stay
18	C2184528 запросить цену →		Plate Spring - Drum Rail
19	55014719 запросить цену →		Rubber Ring-Stopper
20	C2003716 запросить цену →		Cushion Shaft
21	C2094190 запросить цену →		Stud 2 100 09513006Z Philips Screw With FlatWasher-M3
22	C2232038 запросить цену →	Cushion2	1 101 03230060Z PhilipsSunkScrew -M3x6
23	C2092110 запросить цену →		Drive Support Shaft 1 102 02520080Z Philips Pan Head Screw -M2x8
24	C2192428 запросить цену →		Switch Plate-Paper Feed Table 1 103 06220250E Spring Pin M2x250
25	54032048 запросить цену →	Bushing-4mm	1 104 04340100Z Pan HeadSelf-tapping Screw- M4x10
26	C2238295 запросить цену →		Safety Switch Relay Harness 1 105 04340080Z Tapping Screw- M4x8
27	C2238294 запросить цену →		Safety Switch 1 106 07200050Z Retaining Ring - M5
28	U063016 запросить цену →		P ressure Spring 1 107 03140080Z Philips Screw - 4x8
29	C2222429 запросить цену →		S upport Cover-Paper Feed Cover 1 108 03140060Z Philips Pan Head Screw - M4x6
30	C2092056 запросить цену →		Right Fixing Plate 1 109 07130050B Hexagon Nut - M5
31	C2232039 запросить цену →		Stopper Bracket 2 110 03130120Z Philips Screw - 3x12
32	C2232040 запросить цену →		StopperSeall 2 111 08073083 w asher
33	C2154533 запросить цену →		S pring Plate 1 112 05940080E Bolt - M4x8
34	c2154532 запросить цену →		Locking Arm 1 113 09604005Z Philips Flange Screw - M4x5
35	c2102186 запросить цену →		R ight Cover Bracket 1 114 11050009 Nylon Clip - 5N

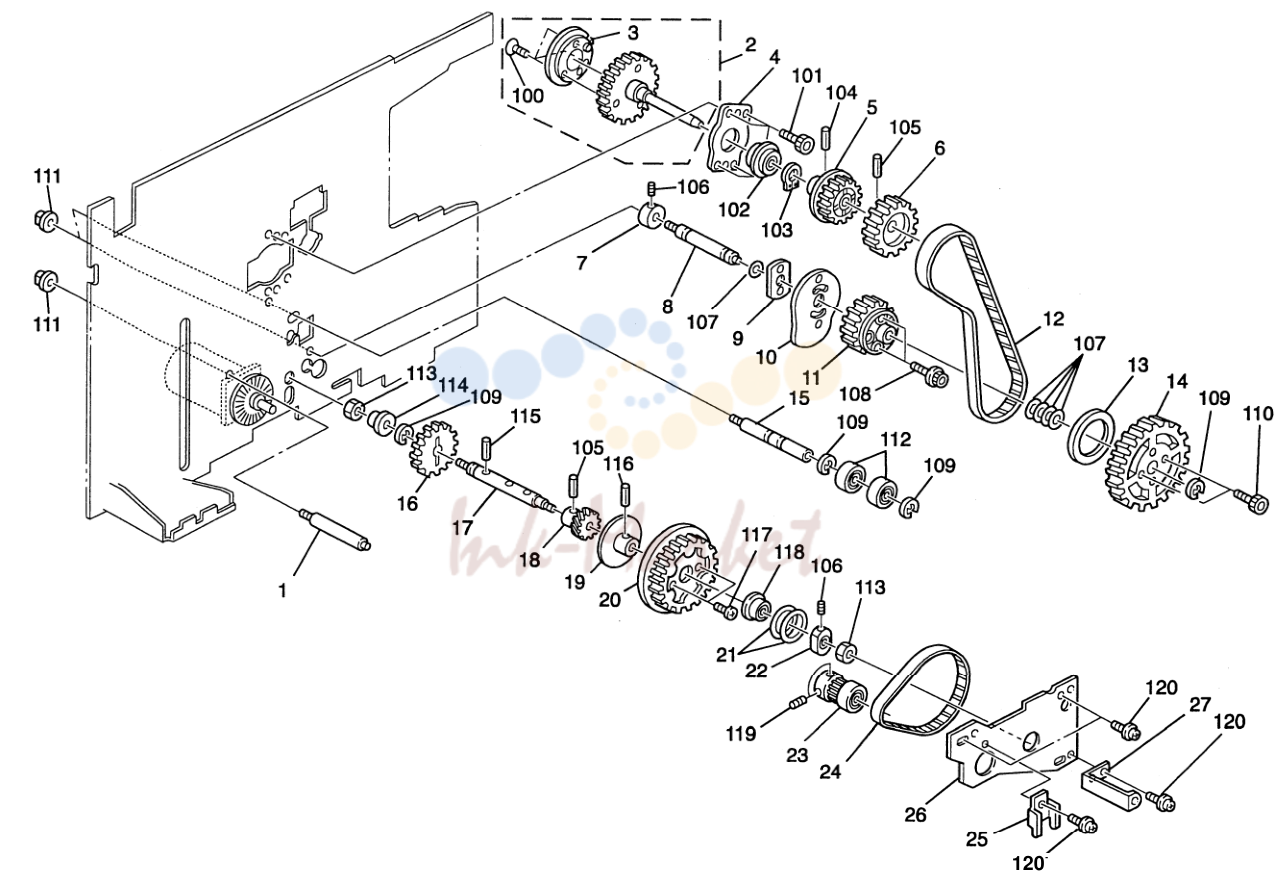

5. DRIVE SECTION 1 (C223)

№	Артикул	Описание
1	C2002232 запросить цену →	Drive Shaft
100	03230060Z запросить цену →	Philips Sunk Screw - M3x6
2	C2092218 запросить цену →	Drum Drive Gear/pulley
101	05940080E запросить цену →	Bolt - M4x8
3	C2092220 запросить цену →	Support Gear - 30Z
102	08053134 запросить цену →	Ball Bearing - 10x26x8mm
103	07250100Z запросить цену →	Retaining Ring - M10
4	C2002248 запросить цену →	Fixing Plate
104	08044048 запросить цену →	Spring Pin - 4x20
5	C2032317 запросить цену →	Pulley - 26Z
105	08044046 запросить цену →	Spring Pin - 4x16
6	C2232217 запросить цену →	Gear - 50Z
7	C2002221 запросить цену →	Collar - Pressure Cam Shaft
106	05740040E запросить цену →	Hexagon Headless Set Screw - M4x4
8	C2002225 запросить цену →	Pressure Cam Shaft
107	08077013 запросить цену →	Spacer - 10.2 X 14 X 0.2 mm
9	C2002224 запросить цену →	Plate Nut - Print Pressure Cam
108	08046092 запросить цену →	Hexagonal Set Screw
10	C2235560 запросить цену →	Pressure Roller Cam - DLT
109	07200080Z запросить цену →	Retaining Ring - M8
11	C2032312 запросить цену →	Pulley
110	05950120E запросить цену →	Socket Screw - M5X12
12	C2032316 запросить цену →	Timing Belt
111	07130050B запросить цену →	Hexagon Nut - M5
13	C2032327 запросить цену →	Pulley Flange
112	07403010 запросить цену →	Ball Bearing - 10x26x8mm
113	07120060Z запросить цену →	Hexagon Nut - M6
14	C2032326 запросить цену →	Gear - 90Z
15	C2192315 запросить цену →	Tension Shaft
114	07413807S запросить цену →	Ball Bearing - 7x14x5
16	C2092214 запросить цену →	Gear - 40Z
115	06230200E запросить цену →	Spring Pin - 3x20mm
17	C2092216 запросить цену →	Driver Shaft
116	06230140E запросить цену →	Spring Pin - 3x14mm
117	03150060Z запросить цену →	Philips Screw - 5x6
18	C2032215 запросить цену →	Gear - 18T
118	07413908S запросить цену →	Ball Bearing - 8x19x6
19	C2032311 запросить цену →	Gear Flange
20	C2072209 запросить цену →	Pulley - 60Z
119	05740050E запросить цену →	Hexagon Headless Set Screw - M4x5
120	09604008Z запросить цену →	Flange Head Screw
21	C2002267 запросить цену →	Spacer
22	C2192217 запросить цену →	Collar
23	C2092207 запросить цену →	Pulley - 12Z
24	C2072210 запросить цену →	Timing Belt - 100S4.5M297
25	C2072211 запросить цену →	Bearing Stopper
26	C2232309 запросить цену →	Support Plate
27	C2092308 запросить цену →	Support Bracket - Rear Cover

6. DRIVE SECTION 2 (C223)

№	Артикул	Описание
100	03130040B запросить цену →	Philips Pan Head Screw - M3x4
1	C2182047 запросить цену →	Lift Moter Cover
2	C2198250 запросить цену →	Lift Motor - DC 1.69W 0.2A
101	07200040Z запросить цену →	Retaining Ring - M4
3	C2092325 запросить цену →	Motor Bracket
102	04340080Z запросить цену →	Tapping Screw - M4x8
4	52052681 запросить цену →	Coupled Gear - 17T/50T
103	03140080Z запросить цену →	Philips Screw - 4x8
104	07120060Z запросить цену →	Hexagon Nut - M6
5	52052680 запросить цену →	Coupled Gear - 16T/53T
105	07413807S запросить цену →	Ball Bearing - 7x14x5
6	C2098280 запросить цену →	Image Position Sensor
106	07200080Z запросить цену →	Retaining Ring - M8
7	C2092321 запросить цену →	Bracket - Image Shifting
107	08077055 запросить цену →	Holder - Main Shaft
8	C2012221 запросить цену →	Gear - 40T
108	05850100Z запросить цену →	Bolt - M5x10
9	C2012222 запросить цену →	Coupled Gear - 20T & 60T
10	C2012211 запросить цену →	Stud
109	07010050Z запросить цену →	Flat Washer - M5
11	C2195120 запросить цену →	Feed Cam Shaft
110	08077013 запросить цену →	Spacer - 10.2 X 14 X 0.2 mm
12	C2035170 запросить цену →	Feed Cam Shaft
111	07200080Z запросить цену →	Retaining Ring - M8
13	C2135110 запросить цену →	Paper Feed Cam
112	08053104 запросить цену →	Ball Bearing - 8x22x7mm
14	C2235120 запросить цену →	Feed Cam - DLT
113	08011135 запросить цену →	Philips Pan Head Screw - M3x3
114	09604008Z запросить цену →	Flange Head Screw
15	C2232229 запросить цену →	Feed Cam Gear
115	09605008Z запросить цену →	Philips Flange Screw - M5x8
16	C2002302 запросить цену →	Image Shifting Arm - Large
116	08077018 запросить цену →	Washer - M10
17	C2002311 запросить цену →	Image Shifting Link
18	C2192226 запросить цену →	Gear - 22Z
117	03150080Z запросить цену →	Philips Screw - 5x8
118	07010040Z запросить цену →	Flat Washer - M4
19	C2002308 запросить цену →	Image Shifting Arm - Small
119	05940060E запросить цену →	Socket Screw - 4X6
20	C2092304 запросить цену →	Support Side Plate
21	C2002266 запросить цену →	Bearing Holder
120	07130050B запросить цену →	Hexagon Nut - M5
121	07076120B запросить цену →	Bushing - 6x12mm
22	C2032318 запросить цену →	Reinforcement Plate
122	05730050E запросить цену →	Hexagon Headless Set Screw - M3x5
23	C2192075 запросить цену →	Feed Gear Stopper Shaft
123	07200050Z запросить цену →	Retaining Ring - M5
24	C2005222 запросить цену →	Sector Spring
25	C2035184 запросить цену →	Sector Gear
124	03140060Z запросить цену →	Philips Pan Head Screw - M4x6
125	09514006Z запросить цену →	Philips Screw With Flat Washer - M4
26	C2005223 запросить цену →	Lift Cam
126	11050005 запросить цену →	Nylon Clip - 3n
27	C2195106 запросить цену →	Sector Gear Stopper
127	08077013 запросить цену →	Spacer - 10.2 X 14 X 0.2 mm

7. PAPER TABLE SECTION 1 (C223)

№	Артикул	Описание
101	09653010W запросить цену →	Tapping Screw With Flat Washer-M3x1
1	55076828 запросить цену →	Rubber Plate - Feed Table
2	C2094640 запросить цену →	Paper Table Ass’y
102	09513005Z запросить цену →	Philips Pan Head Screw - M3
3	C2195066 запросить цену →	Paper Feed Table Ass’y - LT
103	14030690 запросить цену →	Sensor - TLP1215
3	C2195067 запросить цену →	Paper Feed Table Ass’y - A4
104	11050042 запросить цену →	Wire Band
105	12042239 запросить цену →	Micro Switch
4	C2005025 запросить цену →	Paper Feed Plate Shield
106	08000084 запросить цену →	Philips Pan Head Screw - M2.3x12
5	C2195073 запросить цену →	Stepped Screw
6	C2102805 запросить цену →	Decal - Paper Size (LT)
107	07130050B запросить цену →	Hexagon Nut - M5
6	C2102806 запросить цену →	Decal - Paper Size (A4)
108	03130100Z запросить цену →	Philips Pan Head Screw - M3x10
7	C2198021 запросить цену →	Paper Detection Board
109	09513004Z запросить цену →	Philips Screw With Flat Washer-M3x4
8	C2182423 запросить цену →	Paper Feed Table Cover
110	14030456 запросить цену →	Photosensor - EE-SB5-C3
9	C2198113 запросить цену →	Harness - Paper Detection Board
10	C2095055 запросить цену →	Bracket - Paper Size
11	C2098197 запросить цену →	Paper Size Sensor Harness
12	C2095047 запросить цену →	Switch Bracket - Paper Table
13	C2232453 запросить цену →	Decal - Paper Level

8. PAPER TABLE SECTION 2 (C223)

№	Артикул	Описание
1	C2235073 запросить цену →	Paper Table Fixing Bracket
36	C2195081 запросить цену →	Sensor Bracket
37	AW020021 запросить цену →	Photointerruptor - 175487-3
2	55061536 запросить цену →	Screw - M4X6
38	C2223175 запросить цену →	Scanner Slider
3	50700923 запросить цену →	Spring Washer - Rotating Table
4	C2095090 запросить цену →	Rubber Plate - Paper Feed Guide
5	C2005287 запросить цену →	Rubber Plat - Paper Feed
6	C2015015 запросить цену →	Seal - M10
7	C2095092 запросить цену →	Rubber Plate Lever
8	C2235082 запросить цену →	Left Side Plate
9	55066314 запросить цену →	Mylar - Master Feed Table
10	C2235085 запросить цену →	Right Side Plate
11	C2035131 запросить цену →	Gear Cover
12	C2035142 запросить цену →	Rack Shaft
13	56062310 запросить цену →	Roller
14	C2235128 запросить цену →	Left Rack - Paper Feed
15	C2035121 запросить цену →	Bushing - 8x12x9mm
16	C2195076 запросить цену →	Paper Table
17	56001107 запросить цену →	Snap Retainer
18	C2185054 запросить цену →	Table Position Knob
19	C2035113 запросить цену →	Bushing - 6x9x3mm
20	C2035116 запросить цену →	Washer - 6x13x12mm
21	C2035114 запросить цену →	Bushing - 3x6x3mm
22	C2235336 запросить цену →	Paper Feed Slider
23	C2095058 запросить цену →	Psper Size Plate
24	C2235050 запросить цену →	Paper Guide Rack
100	03140120Z запросить цену →	Philips Screw - 4x12
25	55057197 запросить цену →	Spring - Hinge - Inking
102	03140080Z запросить цену →	Philips Screw - 4x8
26	53091023 запросить цену →	Pinion Paper Feed Table
103	07010080Z запросить цену →	Flat Washer - M8
104	05850161B запросить цену →	Hexagon Bolt - M5x16
27	C2195079 запросить цену →	Supporter
28	C2005042 запросить цену →	Rear Shaft - Paper Feed
105	09514008Z запросить цену →	Philips Screw With Flat Washer M4x8
29	C2235123 запросить цену →	Front Shaft - Paper Feed
106	07200040Z запросить цену →	Retaining Ring - M4
107	07200060Z запросить цену →	Retaining Ring - M6
30	C2235055 запросить цену →	Paper Table Arm
31	C2098197 запросить цену →	Paper Size Sensor Harness
108	09513006Z запросить цену →	Philips Screw With Flat Washer - M3
32	C2235124 запросить цену →	Stepped Screw - M8.2
109	07100040Z запросить цену →	Hex Nut
33	C2225121 запросить цену →	Position Indicator
110	07000060Z запросить цену →	Flat Washer - M6
111	09513008Z запросить цену →	Philips Screw With Flat Washer - M3
34	C2035126 запросить цену →	Right Rack - Paper Feed
112	07050040B запросить цену →	Toothed Washer
35	C2095235 запросить цену →	Paper Table Holder

9. PAPER FEED ROLLER AND SEPARATION ROLLER(C223)

№	Артикул	Описание
1	C2095220 запросить цену →	Spacer - 4x20x6
34	55076035 запросить цену →	Timing Belt - 162XL
35	C2195033 запросить цену →	Paper Feed Roller
2	C2035007 запросить цену →	Paper Feed Lever
3	55018180 запросить цену →	Flat Spring - Feed Roller Pressure
36	C2195026 запросить цену →	Pick-up Roller Shaft
4	C2098288 запросить цену →	Table Down Switch
37	C2035046 запросить цену →	Bushing - 14x20x9mm
38	50530419 запросить цену →	Bushing - 10mm
5	C2182833 запросить цену →	Lower Cover - Paper Feed (A4)
5	C2182804 запросить цену →	Lever Cover - Paper Feed - LT
39	C2035220 запросить цену →	Gear - 18T
6	C2182841 запросить цену →	Decal - Paper Table Down (A4)
40	C2035050 запросить цену →	Rear Bushing Stud
6	C2182819 запросить цену →	Decal - Paper Table Down (LT)
41	C2035049 запросить цену →	Front Bushing Stud
42	56001081 запросить цену →	Right Bushing - Paper Feed Roller
7	C2182818 запросить цену →	Decal - Paper Feed Pressure - LT
43	C2235350 запросить цену →	Upper Paper Guide
8	C2012425 запросить цену →	Adjusting Lever
9	55064235 запросить цену →	Plate Nut - Paper Pressure
44	C2235355 запросить цену →	Paper Guide Slider
45	C2183051 запросить цену →	Philips Screw - M3
10	C2035013 запросить цену →	Lever Supporter
11	C2092027 запросить цену →	Lever Bracket - Paper Feed
46	C2235360 запросить цену →	Lower Paper Guide
12	C2035045 запросить цену →	Bushing - 18x24x28mm
47	C2235365 запросить цену →	Left Guide Plate
48	C2235366 запросить цену →	Right Guide Plate
13	C2095080 запросить цену →	Stepped Screw
14	C2035020 запросить цену →	Spring - Feed Roller Pressure
49	C2035225 запросить цену →	Spacer - Tension - Paper Feed
15	C2095081 запросить цену →	Spring Link
16	C2035027 запросить цену →	Adjusting Plate
17	C2035113 запросить цену →	Bushing - 6x9x3mm
18	C2095035 запросить цену →	Arm - Feed Roller Holder
19	C2035055 запросить цену →	Actuator - Paper Feed Table
20	C2095225 запросить цену →	Feed Roller Holder
21	C2015073 запросить цену →	Arm Balancer - Feed Roller
22	C2035205 запросить цену →	Belt Tensioner Ass’y
23	C2035208 запросить цену →	Tension Bracket
24	C2035215 запросить цену →	Tension Spring
25	C2035201 запросить цену →	Tension Arm
26	C2035200 запросить цену →	Tension Roller
27	56062066 запросить цену →	Paper Feed Guide Disc
28	56001086 запросить цену →	Spacer - 10.2
29	55064169 запросить цену →	Rubber Roller - Paper Feed
30	C2075023 запросить цену →	Separator Roller Ass’y
31	55076032 запросить цену →	Timing Belt Pulley - 30T
32	C2075020 запросить цену →	Upper Roller Shaft
33	52062684 запросить цену →	Shoulder Screw - M3
100	03140100Z запросить цену →	Philips Screw - 4x10
101	09513006Z запросить цену →	Philips Screw With Flat Washer - M3
102	08011004 запросить цену →	Screw - M4X4
103	03230100Z запросить цену →	Philips Sunken Head Screw - M3x10
104	04340080Z запросить цену →	Tapping Screw - M4x8
105	03140080Z запросить цену →	Philips Screw - 4x8
106	07200040Z запросить цену →	Retaining Ring - M4
107	09513005Z запросить цену →	Philips Pan Head Screw - M3
108	07200040Z запросить цену →	Retaining Ring - M4
109	07010040Z запросить цену →	Flat Washer - M4
110	05940080E запросить цену →	Bolt - M4x8
111	03140060Z запросить цену →	Philips Pan Head Screw - M4x6
112	08044055 запросить цену →	Pin
113	05740040E запросить цену →	Hexagon Headless Set Screw - M4x4
115	08053263 запросить цену →	Bearing - 6 X 10 X 6mm
116	56001107 запросить цену →	Snap Retainer
117	07200050Z запросить цену →	Retaining Ring - M5
118	07130040B запросить цену →	Hexagon Nut - M4
119	07200060Z запросить цену →	Retaining Ring - M6
120	09514010Z запросить цену →	Philips Screw With Flat Washer M4 X

10. PAPER SEPARATION ROLLER (C223)

№	Артикул	Описание
100	07130040B запросить цену →	Hexagon Nut - M4
1	C2035135 запросить цену →	Bushing - 10x14x5.9
2	C2188200 запросить цену →	Main Motor - DC90V 108W
101	08077013 запросить цену →	Spacer - 10.2 X 14 X 0.2 mm
102	07200080Z запросить цену →	Retaining Ring - M8
3	C2098202 запросить цену →	Commutation Brush
103	09604008Z запросить цену →	Flange Head Screw
4	C2035062 запросить цену →	Left Arm - Separation
5	C2015090 запросить цену →	Separation Roller Pressure Stud
104	09514008Z запросить цену →	Philips Screw With Flat Washer M4x8
105	08044061 запросить цену →	Spring Pin - M6
6	C2235030 запросить цену →	Lower Spring
106	05740040E запросить цену →	Hexagon Headless Set Screw - M4x4
7	C2225020 запросить цену →	Separation Roller Shaft
8	C2235015 запросить цену →	Lower Reverse Roller
107	09513005Z запросить цену →	Philips Pan Head Screw - M3
108	08011004 запросить цену →	Screw - M4X4
9	C2035066 запросить цену →	Right Arm - Separation
109	03130050Z запросить цену →	Philips Screw - 3x5
10	C2095208 запросить цену →	Spling Plate - Right Lever
110	06240160E запросить цену →	Spring Pin - 4x16mm
11	C2095206 запросить цену →	Right Lever Bracket
12	C2095211 запросить цену →	Right Lever Cover
111	06230200E запросить цену →	Spring Pin - 3x20mm
13	C2095209 запросить цену →	Separation Pressure Lever
112	05740050E запросить цену →	Hexagon Headless Set Screw - M4x5
113	03140080Z запросить цену →	Philips Screw - 4x8
14	C2095205 запросить цену →	Left Lever Bracket
15	C2095207 запросить цену →	Spring Plate - Left Lever
16	C2095210 запросить цену →	Left Lever Cover
17	C2015051 запросить цену →	Pinion - 24T
18	C2235133 запросить цену →	Paper Lift Shaft
19	C2032309 запросить цену →	Pulse Disk
20	C2192205 запросить цену →	Bracket - Drum Rotation Sensor
21	C2192306 запросить цену →	Drum Sensor Bracket
22	C2235096 запросить цену →	Lift Gear
23	AW020021 запросить цену →	Photointerruptor - 175487-3
24	54032075 запросить цену →	Stepped Screw

11. PAPER DELlVERY SECTION 1 (C223)

№	Артикул	Описание
1	C2015075 запросить цену →	Guide Plate Bracket
100	09524008W запросить цену →	Philips Screw - M4x8
101	04340080Z запросить цену →	Tapping Screw - M4x8
2	C2075013 запросить цену →	Pressure Spring - Paper Feed
102	07200040Z запросить цену →	Retaining Ring - M4
3	C2075009 запросить цену →	Pressure Plate Holder
4	C2075008 запросить цену →	Pressure Plate
103	03130050W запросить цену →	Philips Pan Head Screw - M3x5
5	C2075011 запросить цену →	Adjusting Plate
6	C2075010 запросить цену →	Adjusting Screw
7	C2075012 запросить цену →	Pressure Spring
8	55076060 запросить цену →	Guide Screw - Front Plate
9	C2095018 запросить цену →	Separation Plate
10	C2185016 запросить цену →	Front Side Plate

12. PAPER DELlVERY SECTION 2 (C223)

№	Артикул	Описание
1	C2005153 запросить цену →	Bushing Supporter
100	08011004 запросить цену →	Screw - M4X4
101	07200050Z запросить цену →	Retaining Ring - M5
2	C2015125 запросить цену →	Shoulder Screw - M4
102	03140080Z запросить цену →	Philips Screw - 4x8
3	C2005150 запросить цену →	Bushing - 7x18x9mm
103	03140200Z запросить цену →	Philips Screw - 4x20
4	C2015134 запросить цену →	Bearing Holder
5	C2092034 запросить цену →	Sensor Bracket
104	07403010 запросить цену →	Ball Bearing - 10x26x8mm
6	C2075138 запросить цену →	Upper Feed Roller Ass’y
105	04340080Z запросить цену →	Tapping Screw - M4x8
106	08050084 запросить цену →	Retaining Ring
7	C2005154 запросить цену →	Left Spring Arm
8	C2015125 запросить цену →	Shoulder Screw - M4
107	09514006Z запросить цену →	Philips Screw With Flat Washer - M4
108	03130050Z запросить цену →	Philips Screw - 3x5
9	C2005340 запросить цену →	Upper Feed Roller
10	C2075148 запросить цену →	Upper Feed Roller
109	07403808 запросить цену →	Ball Bearing - 8x16x5mm
11	55056528 запросить цену →	Spring - Press Roller
110	07130040B запросить цену →	Hexagon Nut - M4
111	05730050E запросить цену →	Hexagon Headless Set Screw - M3x5
12	C2075123 запросить цену →	Upper Guide Plate
13	C2075125 запросить цену →	Guide Plate Spacer
112	08046090 запросить цену →	Hexagon Bolt - M4
14	C2005137 запросить цену →	Left Bracket - Guide Plate
15	C2235215 запросить цену →	Lower Guide Plate
16	C2225216 запросить цену →	Rubber Plate - Guide Plate
17	C2005138 запросить цену →	Right Bracket - Guide Plate
18	55018328 запросить цену →	Spring - Feed Roller Brake
19	C2035198 запросить цену →	Feed Roller Brake Ass’y
20	C2095203 запросить цену →	Lower 2nd Feed Roller
21	C2005504 запросить цену →	Paper Detecting Pin
22	C2005503 запросить цену →	Paper Detecting Shaft
23	C2015142 запросить цену →	Lift Arm - Feed Roller
24	C2015145 запросить цену →	Lift Arm Spring
25	C2095200 ✓ в наличии	Gear - 14Z
26	56001080 запросить цену →	Bush - Paper Feed Roller - Left
27	C2095515 запросить цену →	Paper Detecting Arm
28	C2015505 запросить цену →	Height Sensor Bracket
29	C2005155 запросить цену →	Right Spring Arm

Каталог очень большой (1757 позиций). Показаны первые 12 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
