Содержание
- 1. LOCATION OF UNIT April 25, '91
- 2. FRAME SECTION I (C210) April 25, '91
- 3. FRAME SECTION II (C210) April 25, '91
- 4. DRIVE SECTION I (C210) April 25, '91

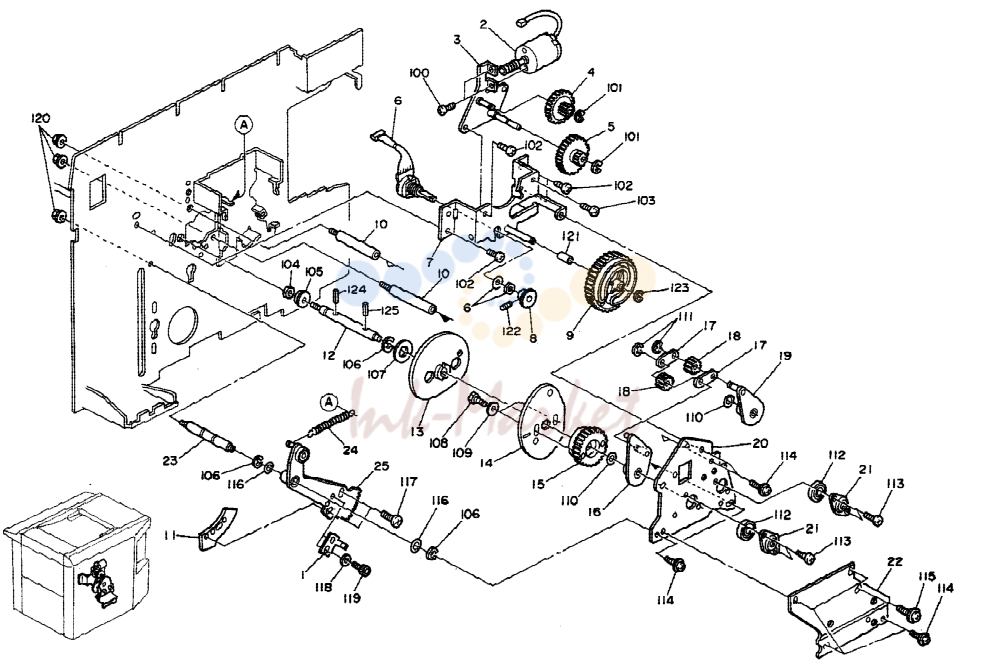

- 5. DRIVE SECTION II (C210) April 25, '91

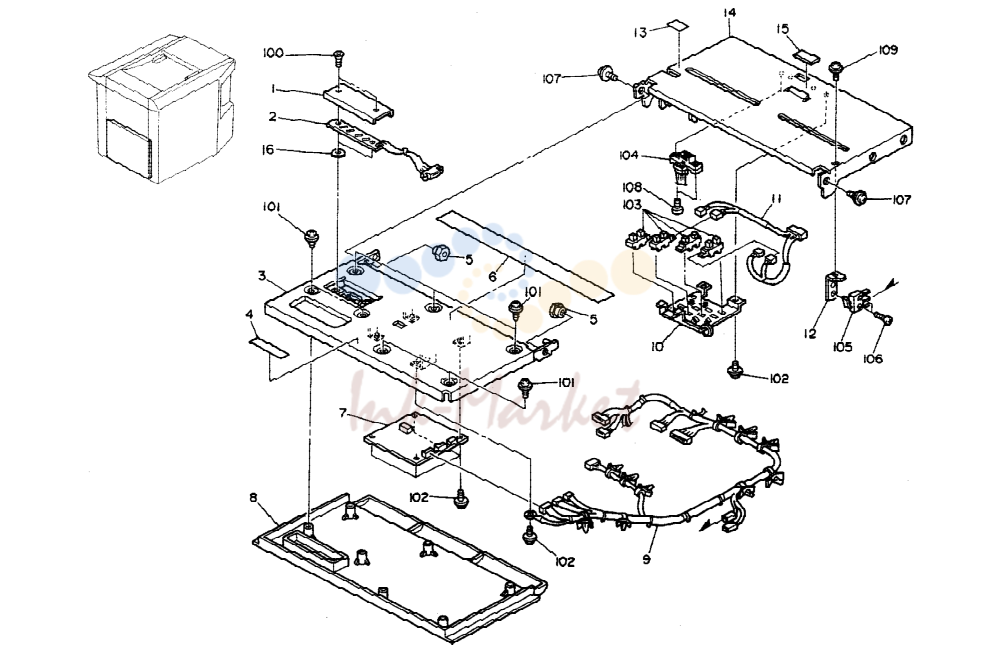

- 6. PAPER TABLE SECTION 1 (C210) April 25, '91

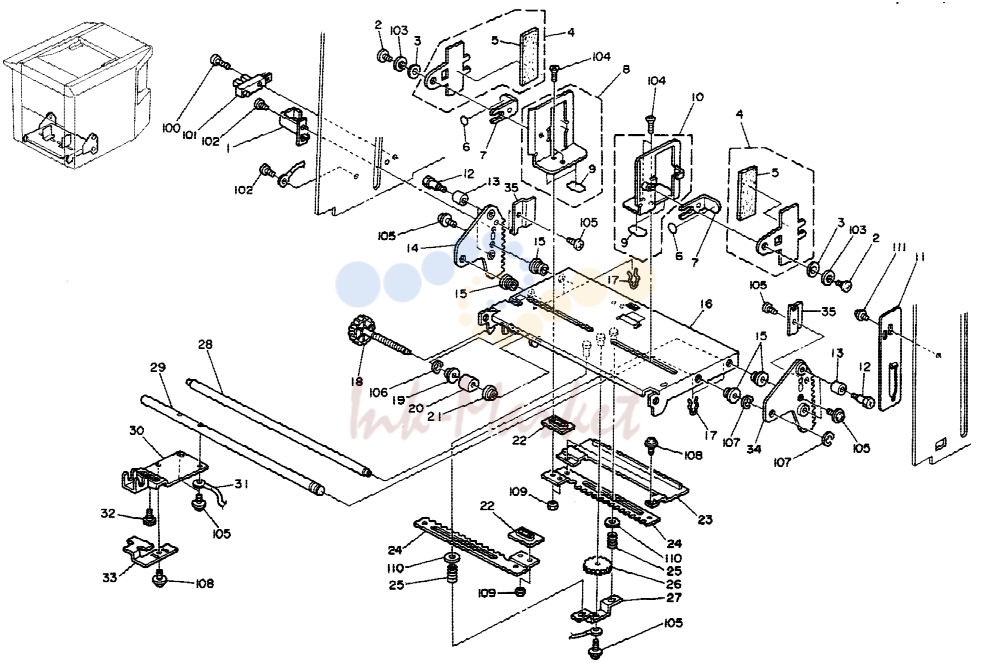

- 7. PAPER TABLE SECTION II (C210) April 25, '91

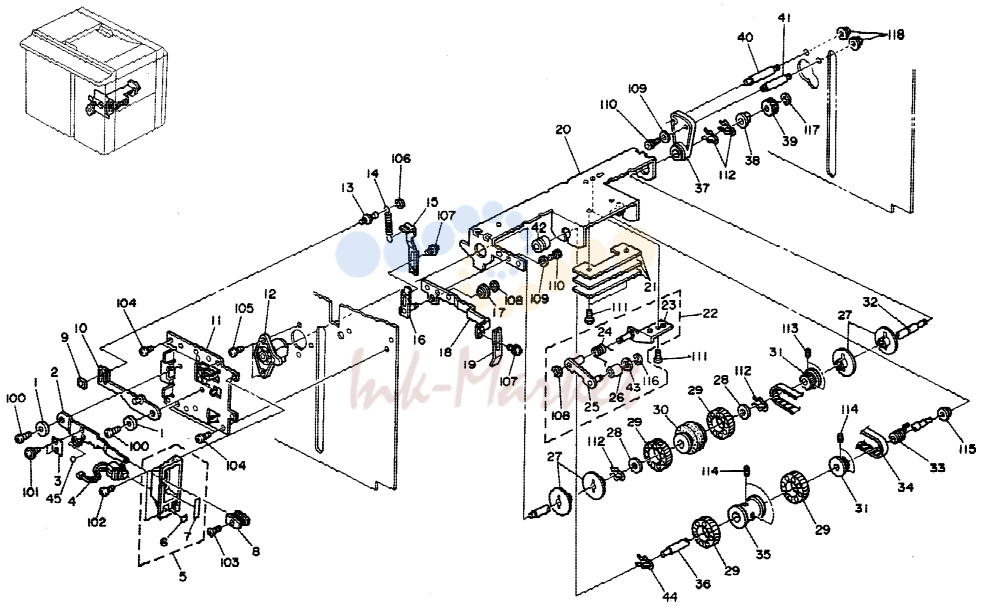

- 8. PAPER FEED ROLLER AND SEPARATION ROLLOER (C210) April 25, '91

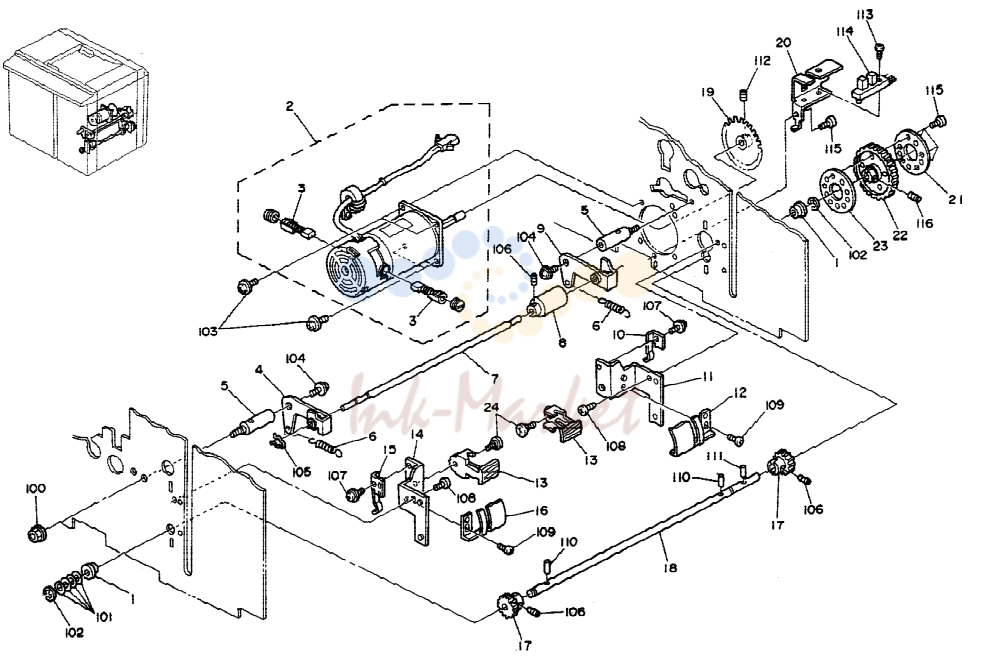

- 9. PAPER SEPARATION ROLLER (C210) April 25, '91

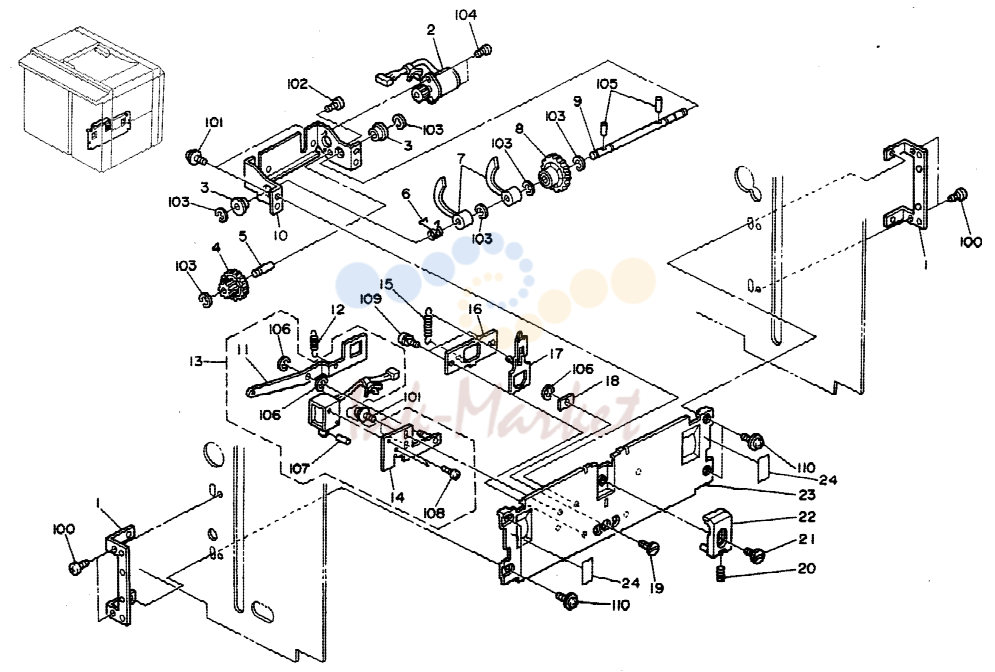

- 10. PAPER DELIVERY SECTION I (C210) April 25, '91

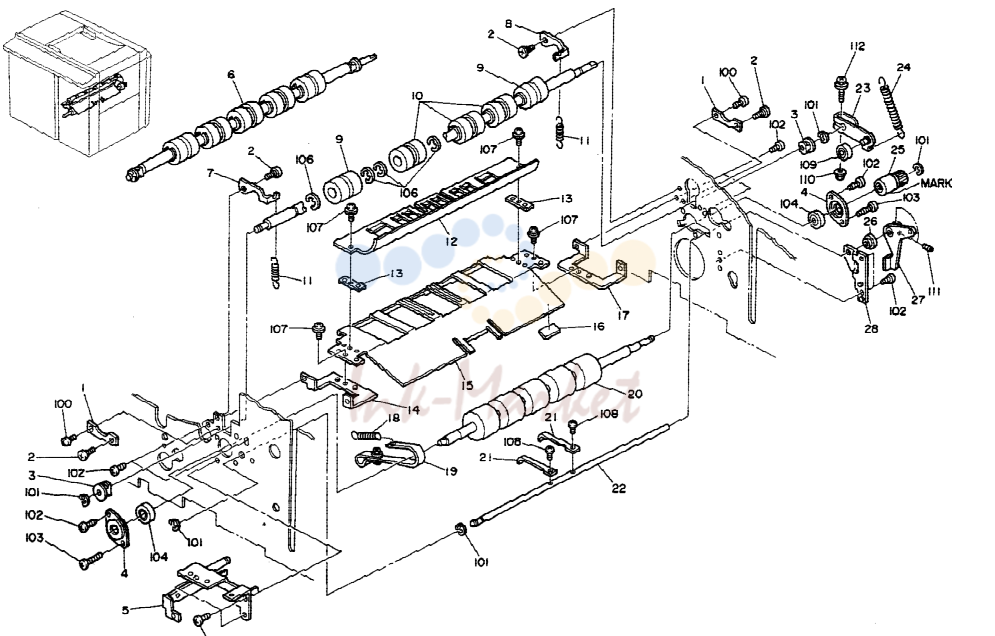

- 11. PAPER DELIVERY SECTION II (C210) April 25, '91

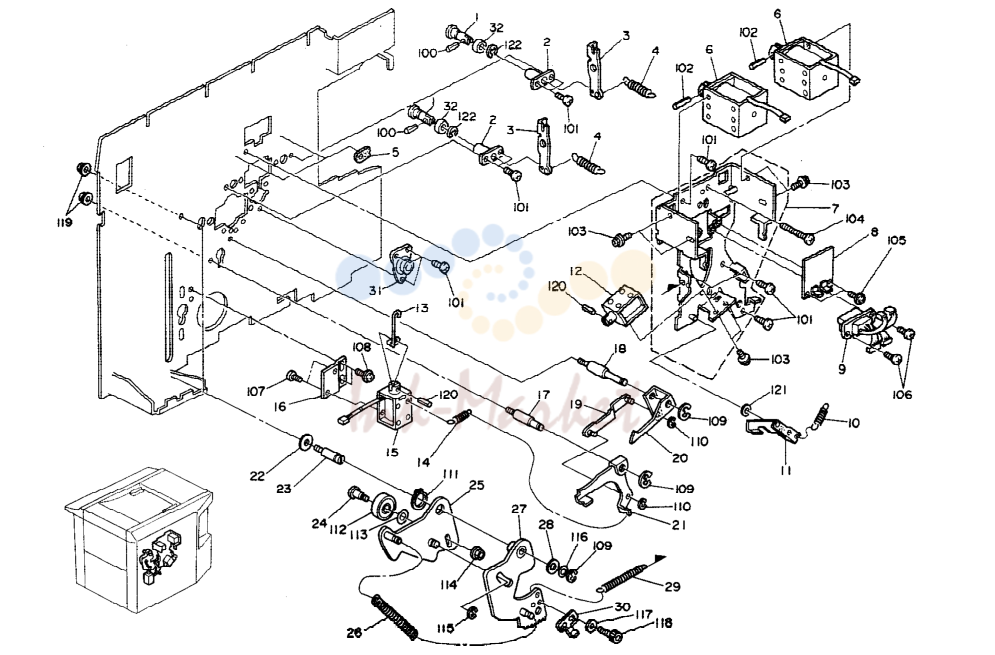

- 12. PAPER DELIVERY SECTION III (C210) April 25, '91

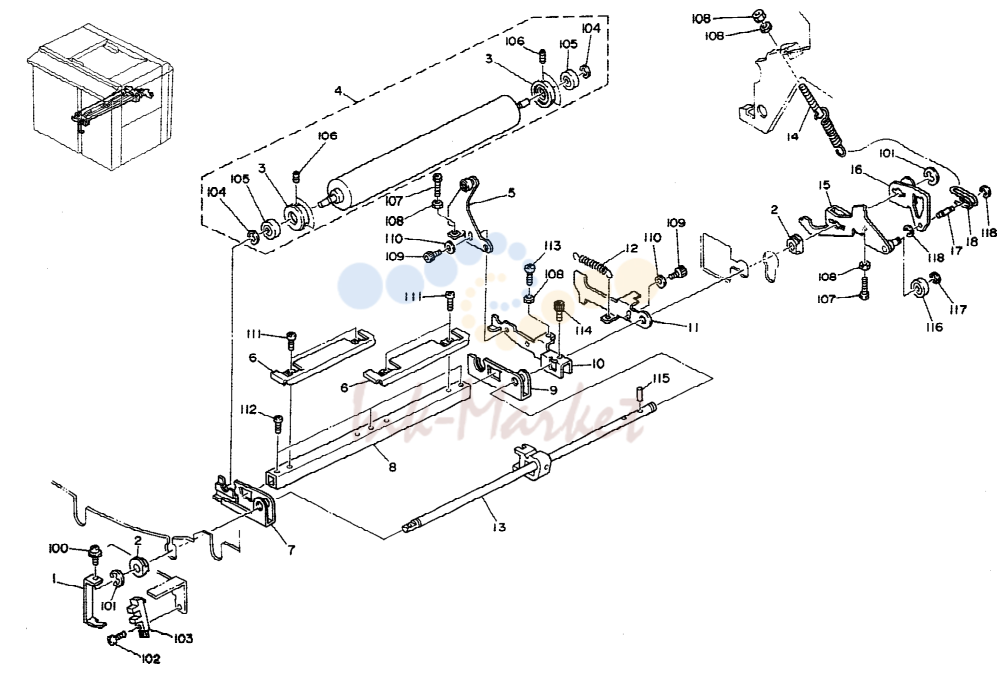

- 13. PAPER DELIVERY SECTION IV (C210) April 25, '91
- 14. DELIVERY TABLE I (C210) April 25, '91
- 15. DELIVERY TABLE II (C210) April 25, '91
- 16. PAPER EXIT SECTION I (C210) April 25, '91
- 17. PAPER EXIT SECTION II (C210) April 25, '91
- 18. PAPER EXIT SECTION III (C210) April 25, '91
- 19. DRUM SECTION I (C210) April 25, '91
- 20. DRUM SECTION II (C210) April 25, '91
- 21. DRUM SECTION III (C210) April 25, '91
- 22. DRUM SECTION IV (C210) April 25, '91
- 23. DRUM SECTION V (C210) April 25, '91
- 24. SCANNER SECTION I (C210) April 25, '91
- 25. SCANNER SECTION II (C210) April 25, '91
- 26. SCANNER SECTION III (C210) April 25, '91
- 27. SCANNER SECTION IV (C210) April 25, '91
- 28. SCANNER SECTION V (C210) April 25, '91
- 29. SCANNER SECTION VI (C210) April 25, '91
- 30. PLOTTER SECTION I (C210) April 25, '91
- 31. PLOTTER SECTION II (C210) April 25, '91
- 32. PLOTTER SECTION III (C210) April 25, '91
- 33. PLOTTER SECTION IV (C210) April 25, '91
- 34. MASTER EJECT SECTION I (C210) April 25, '91
- 35. MASTER EJECT SECTION II (C210) April 25, '91
- 36. MASTER EJECT SECTION III (C210) April 25, '91
- 37. ELECTRICAL SECTION I (C210) April 25, '91
- 38. ELECTRICAL SECTION II (C210) April 25, '91
- 39. CASSETTE (C210) April 25, '91
- 40. TABLE SECTION (C210) April 25, '91
- 41. MAIN BOARD (C210) April 25, '91
- 42. AC DRIVE BOARD (C210) April 25, '91
- 43. IMAGE PROCESSING BOARD (C210) April 25, '91
- 44. THERMAL HEAD DRIVE BOARD (C210) April 25, '91
- 45. A/D CONVERSION BOARD (C210) April 25, '91
- 46. POWER SUPPLY UNIT (C210) April 25, '91
- 47. DC DRIVE HARNESS (C210) April 25, '91
- 48. DECAL AND DOCUMENT (C210) April 25, '91
- 49. ACCESSORIES AND SPECIAL TOOLS (C210) April 25, '91

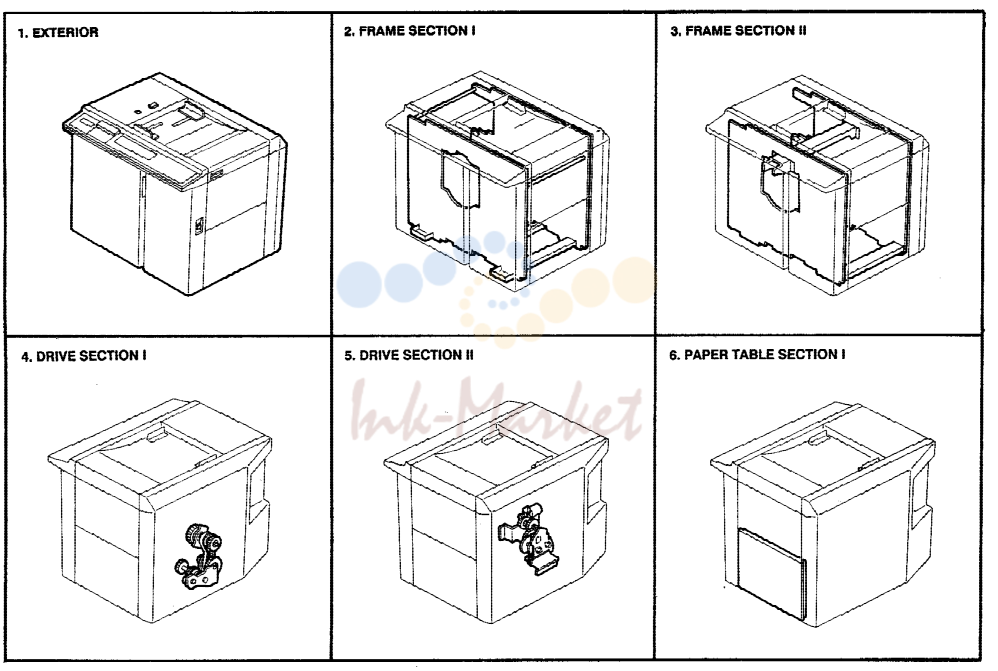

1. LOCATION OF UNIT April 25, '91
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 36 | C2092403 запросить цену → | Middle Bracket - Operation Panel | |
| 1 | C2092424 запросить цену → | Front Door | |
| 37 | C2092404 запросить цену → | Left Bracket - Operation Panel | |
| 2 | C2092558 запросить цену → | Upper Pad - Front Door | |
| 3 | C2092560 запросить цену → | Side Pad - Front Door | |
| 4 | C2092559 запросить цену → | Lower Pad - Front Door | |
| 5 | C2092469 запросить цену → | Door Catch | |
| 6 | C2092428 запросить цену → | Magnet Catch Plate | |
| 7 | C2092432 запросить цену → | Upper Hinge Bracket | |
| 8 | A0061352 запросить цену → | Key Counter Cover | |
| 9 | C2092435 запросить цену → | Lower Hinge Bracket | |
| 10 | A0301339 запросить цену → | Plate Nut - Key Counter | |
| 11 | C2092470 запросить цену → | Left Cover Cap | |
| 12 | C2102739 запросить цену → | Left Cover - LT | |
| 13 | C2092411 запросить цену → | Right Cover Support Bracket | |
| 14 | C2102409 запросить цену → | Front Cover | |
| 15 | C2092502 запросить цену → | Decal - Main Switch | |
| 16 | C2092464 запросить цену → | Main Switch Cover | |
| 17 | C2102695 запросить цену → | Operation Panel Ass’y | |
| 18 | C2092405 запросить цену → | Lower Cover - Operation Panel | |
| 19 | C2092408 запросить цену → | Rear Cover - Operation Panel | |
| 20 | C2092564 запросить цену → | Rear Upper Cover | |
| 21 | C2092565 запросить цену → | Left Pad - Rear Upper Cover | |
| 22 | C2092566 запросить цену → | Middle Left Pad - Upper Cover | |
| 23 | C2092567 запросить цену → | Right Middle Pad - Rear upper Cover | |
| 24 | C2092568 запросить цену → | Right Pad - Rear Upper Cover | |
| 25 | C2102444 запросить цену → | Rear Cover | |
| 26 | A0241368 запросить цену → | Left Cover Cap - Sorter | |
| 27 | C2032758 запросить цену → | Rear Cover Cap | |
| 28 | C2092575 запросить цену → | Large Pad - Rear Cover | |
| 29 | C2092572 запросить цену → | Upper Pad - Rear Cover | |
| 30 | C2092574 запросить цену → | Side Pad - Rear Cover | |
| 100 | 09653008W запросить цену → | Tapping Screw With Flat Washer - M3x8 | |
| 101 | 08025149 запросить цену → | Tapping Screw - M4x9 | |
| 31 | C2092573 запросить цену → | Lower Pad - Rear Cover | |
| 102 | 03440080D запросить цену → | Philips Truss Head Screw - M4x8 | |
| 32 | C2092450 запросить цену → | Paper Feed Cover | |
| 103 | 03330060D запросить цену → | Philips Counter Sunk Screw - M3x6 | |
| 33 | C2102814 запросить цену → | Decal - Drum Replacing | |
| 34 | C2102813 запросить цену → | Decal - Replacing The Drum Unit | |
| 104 | 09654008W запросить цену → | Tapping Screw with Flat Washer - M4x8 | |
| 105 | 07050040B запросить цену → | Bushing - 4x5 | |
| 35 | C2092402 запросить цену → | Right Bracket - Operation Panel |

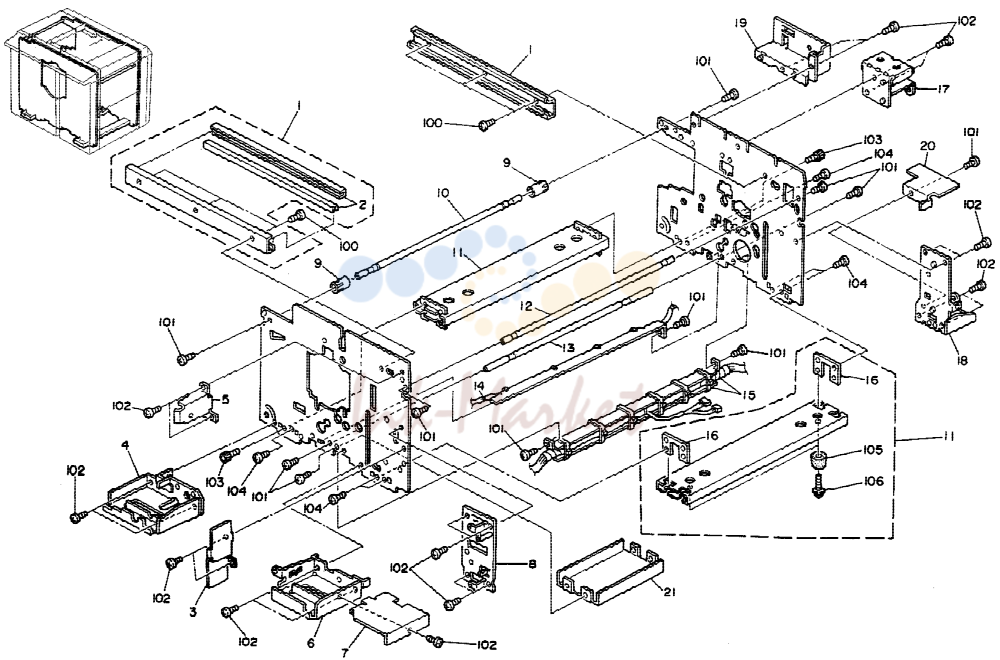

2. FRAME SECTION I (C210) April 25, '91
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 100 | 08011004 запросить цену → | Screw - M4x4 | |
| 1 | C2093010 запросить цену → | Slider Rail | |
| 2 | C2093021 запросить цену → | Edging | |
| 101 | 03140080Z запросить цену → | Philips Screw - 4x8 | |
| 3 | C2102186 запросить цену → | Right Cover Bracket | |
| 102 | 04340080Z запросить цену → | Tapping Screw - M4x8 | |
| 4 | C2092107 запросить цену → | Left Grip - Paper Delivery | |
| 103 | 05950120E запросить цену → | Socket Screw - M5x12 | |
| 5 | C2092413 запросить цену → | Right Cover Bracket | |
| 104 | 03150120Z запросить цену → | Philips Screw - 5x12 | |
| 6 | C2092061 запросить цену → | left Grip - paper Feed | |
| 105 | 08056009 запросить цену → | Rubber Foot | |
| 106 | 09515035Z запросить цену → | Philips Screw With Flat Washer - M5 | |
| 7 | C2092062 запросить цену → | Left Grip Cover | |
| 8 | C2092120 запросить цену → | IP Board Bracket | |
| 9 | C2032092 запросить цену → | Roller - Front Shaft | |
| 10 | C2032091 запросить цену → | Front Shaft | |
| 11 | C2092004 запросить цену → | Bottom Stay | |
| 12 | C2092050 запросить цену → | Front Stay | |
| 13 | C2092111 запросить цену → | Shaft | |
| 14 | C2108425 запросить цену → | AC Drive Harness | |
| 15 | C2108401 запросить цену → | AC Drive Harness | |
| 16 | C2032096 запросить цену → | Bottom Stay Nut | |
| 17 | C2092441 запросить цену → | Rear Middle Bracket | |
| 18 | C2092150 запросить цену → | Rear Right Grip - Paper Feed | |
| 19 | C2092439 запросить цену → | Rear Bracket | |
| 20 | C2102177 запросить цену → | Right Grip Cover | |
| 21 | C2102094 запросить цену → | Bottom Harness Cover |

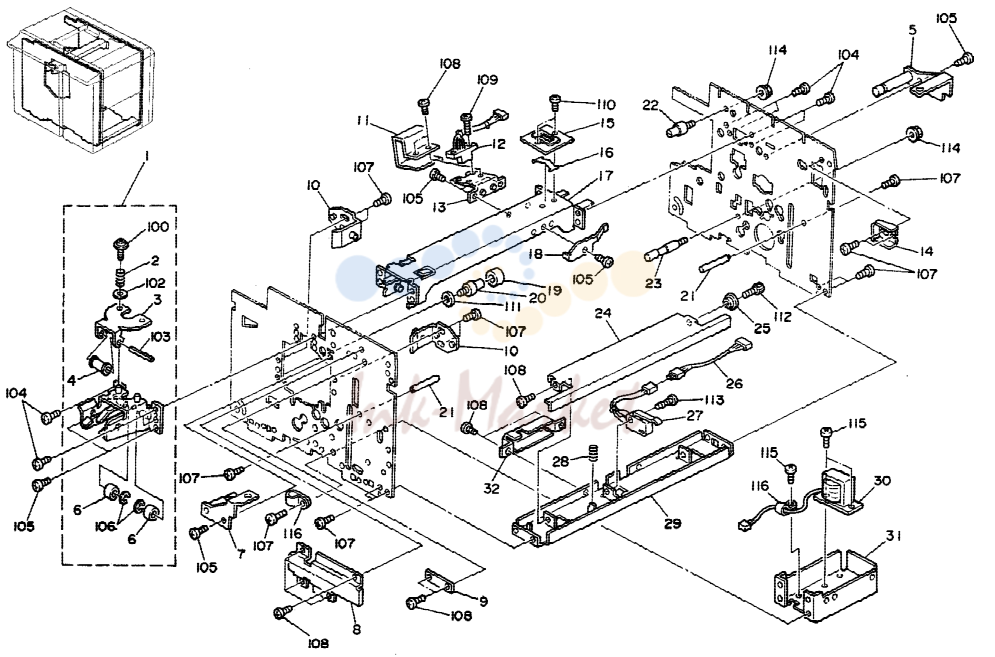

3. FRAME SECTION II (C210) April 25, '91
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 100 | 09513006Z запросить цену → | Philips Screw With Flat Washer - M3 | |
| 1 | C2034505 запросить цену → | Drum Stopper Ass’y | |
| 2 | C2014533 запросить цену → | Drum Stopper Spring | |
| 102 | 07080050Z запросить цену → | Flat Washer - M5 | |
| 3 | C2014531 запросить цену → | Drum Stopper Pawl | |
| 103 | 06220250E запросить цену → | Spring Pin M2x250 | |
| 104 | 04340100Z запросить цену → | Pan Head Self-tapping Screw - M4x10 | |
| 4 | C2014532 запросить цену → | Drum Stopper Roller | |
| 5 | C2092056 запросить цену → | Right Fixing Plate | |
| 105 | 04340080Z запросить цену → | Tapping Screw - M4x8 | |
| 6 | C2014604 запросить цену → | Drum Rail Roller | |
| 106 | 07200050Z запросить цену → | Retaining Ring - M5 | |
| 7 | C2092052 запросить цену → | Left Fixing Plate | |
| 107 | 03140080Z запросить цену → | Philips Screw - 4x8 | |
| 8 | C2093124 запросить цену → | Flat Cable Cover | |
| 108 | 03140060Z запросить цену → | Philips Pan Head Screw - M4x6 | |
| 109 | 03130060Z запросить цену → | Philips Pan Head Screw - M3x6 | |
| 9 | C2093125 запросить цену → | Support Plate - Flat Cable | |
| 110 | 08011135 запросить цену → | Philips Pan Head Screw - M3x3 | |
| 10 | C2004520 запросить цену → | Lock Pin - Drum | |
| 111 | 08073083 запросить цену → | Washer | |
| 11 | C2074518 запросить цену → | Drum Sensor Cover | |
| 12 | C2098116 запросить цену → | Drum Master Detection Sensor | |
| 112 | 05940080E запросить цену → | Bolt - M4x8 | |
| 13 | C2094517 запросить цену → | Drum Sensor Bracket | |
| 113 | 03130120Z запросить цену → | Philips Screw - 3x12 | |
| 114 | 07130050B запросить цену → | Hexagon Nut - M5 | |
| 14 | C2093045 запросить цену → | Slider Stopper | |
| 15 | C2034511 запросить цену → | Spring Plate Supporter | |
| 115 | 09054005Z запросить цену → | Philips Flange Screw - M4x5 | |
| 116 | 11050009 запросить цену → | Nylon Clip - 5N | |
| 16 | C2034512 запросить цену → | Grounding Spring Plate | |
| 17 | C2094502 запросить цену → | Drum Rail Stay | |
| 18 | C2004528 запросить цену → | Plate Spring - Drum Rail | |
| 19 | 55014719 запросить цену → | Rubber Ring - Stopper | |
| 20 | C2003716 запросить цену → | Cushion Shaft | |
| 21 | C2094190 запросить цену → | Stud | |
| 22 | C2033047 запросить цену → | Stopper Stud | |
| 23 | C2092110 запросить цену → | Drive Support Shaft | |
| 24 | C2095071 запросить цену → | Safety Switch Plate | |
| 25 | 54032048 запросить цену → | Bushing - 4mm | |
| 26 | C2098295 запросить цену → | Safety Switch Relay Harness | |
| 27 | C2108439 запросить цену → | Safety Switch - 220/240V | |
| 28 | AA063016 запросить цену → | Pressure Spring | |
| 29 | C2092429 запросить цену → | Support Bracket - Paper Feed Cover | |
| 30 | C2108155 запросить цену → | Transformer - 220/240V | |
| 30 | C2108158 запросить цену → | Transformer - 115V | |
| 31 | C2032018 запросить цену → | Transformer Bracket | |
| 32 | C2102091 запросить цену → | Harness Cover |

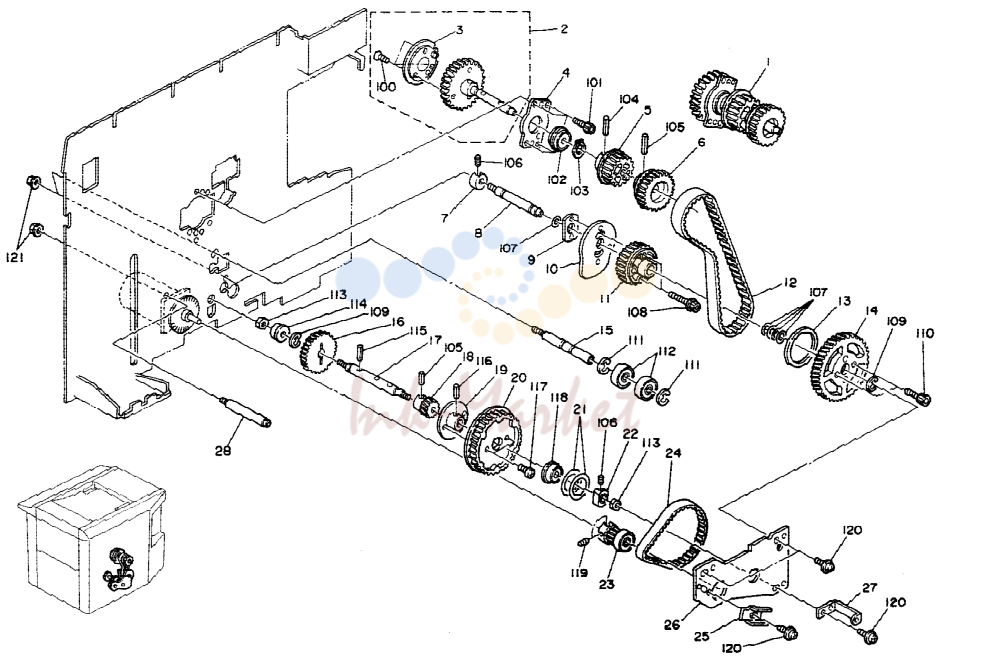

4. DRIVE SECTION I (C210) April 25, '91
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | C2092330 запросить цену → | Drum Drive Gear/Pulley Ass’y | |
| 100 | 03230080Z запросить цену → | Sunk Screw - 3x8 | |
| 2 | C2092218 запросить цену → | Drum Drive Gear/Pulley | |
| 101 | 05940080E запросить цену → | Bolt - M4x8 | |
| 102 | 08053134 запросить цену → | Ball Bearing - 10x26x8mm | |
| 3 | C2092220 запросить цену → | Support Gear - 30Z | |
| 103 | 07250100Z запросить цену → | Retaining Ring - M10 | |
| 4 | C2002248 запросить цену → | Fixing Plate | |
| 5 | C2032317 запросить цену → | Pullet - 26T | |
| 104 | 08044048 запросить цену → | Spring Pin - 4x20 | |
| 6 | C2012217 запросить цену → | Gear - 50T | |
| 105 | 08044046 запросить цену → | Spring Pin - 4x16 | |
| 106 | 05740040E запросить цену → | Hexagon Headless Set Screw - M4x4 | |
| 7 | C2002221 запросить цену → | Collar - Pressure Cam Shaft | |
| 107 | 08077013 запросить цену → | Spacer - 10.2 x 14 x 0.2 mm | |
| 8 | C2002225 запросить цену → | Pressure Cam Shaft | |
| 108 | 08046092 запросить цену → | Hexagonal Set Screw | |
| 9 | C2002224 запросить цену → | Plate Nut - Print Pressure Cam | |
| 109 | 07200080Z запросить цену → | Retaining Ring - M8 | |
| 10 | C2095560 запросить цену → | Press Roller Cam | |
| 11 | C2032312 запросить цену → | Pulley | |
| 110 | 05950120E запросить цену → | Socket Screw - M5x12 | |
| 12 | C2032316 запросить цену → | Timing Belt | |
| 111 | 07200100Z запросить цену → | Retaining Ring - M10 | |
| 112 | 07403012 запросить цену → | Ball Bearing - 12x28x8 | |
| 13 | C2032327 запросить цену → | Pulley Flange | |
| 113 | 07120060Z запросить цену → | Hexagon Nut - M6 | |
| 14 | C2032326 запросить цену → | Gear - 90Z | |
| 15 | C2032315 запросить цену → | Tension Shaft | |
| 114 | 07413807S запросить цену → | Bearing | |
| 115 | 06230200E запросить цену → | Spring Pin - 3x20mm | |
| 16 | C2092214 запросить цену → | Gear - 40Z | |
| 116 | 06230140E запросить цену → | Spring Pin - 3x14mm | |
| 17 | C2092216 запросить цену → | Driver Shaft | |
| 18 | C2032215 запросить цену → | Gear - 18T | |
| 117 | 03150060Z запросить цену → | Philips Screw - 5x6 | |
| 19 | C2032311 запросить цену → | Gear Flange | |
| 118 | 07413908S запросить цену → | Bearing | |
| 20 | C2072209 запросить цену → | Pulley - 60Z | |
| 119 | 05740050E запросить цену → | Hexagon Headless Set Screw - M4x5 | |
| 120 | 09604008Z запросить цену → | Flange Head Screw - 4 x | |
| 21 | C2002267 запросить цену → | Spacer | |
| 22 | C2002217 запросить цену → | Collar | |
| 121 | 07130050B запросить цену → | Hexagon Nut - M5 | |
| 23 | C2092207 запросить цену → | Pulley - 12Z | |
| 24 | C2072210 запросить цену → | Timing Belt - 100S4.5M297 | |
| 25 | C2072211 запросить цену → | Bearing Stopper | |
| 26 | C2092309 запросить цену → | Support Side Plate | |
| 27 | C2092308 запросить цену → | Support Bracket - Rear Cover | |
| 28 | C2002232 запросить цену → | Drive Shaft |
5. DRIVE SECTION II (C210) April 25, '91
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 100 | 03130040B запросить цену → | Philips Pan Head Screw - M3x4 | |
| 1 | C2035191 запросить цену → | Sector Gear Stopper | |
| 101 | 07200040Z запросить цену → | Retaining Ring - M4 | |
| 2 | A0005507 запросить цену → | Lift Motor - DC 1.69W | |
| 102 | 04340080Z запросить цену → | Tapping Screw - M4x8 | |
| 3 | C2092325 запросить цену → | Motor Bracket | |
| 103 | 03140080Z запросить цену → | Philips Screw - 4x8 | |
| 4 | 52052681 запросить цену → | Coupled Gear - 17T/50T | |
| 5 | 52052680 запросить цену → | Coupled Gear - 16T/53T | |
| 104 | 07120060Z запросить цену → | Hexagon Nut - M6 | |
| 105 | 07413807S запросить цену → | Bearing | |
| 6 | C2098280 запросить цену → | Image Position Sensor | |
| 7 | C2092321 запросить цену → | Bracket - Image Shifting | |
| 106 | 07200080Z запросить цену → | Retaining Ring - M8 | |
| 8 | C2012221 запросить цену → | Gear - 40T | |
| 107 | 08077055 запросить цену → | Holder - Main Shaft | |
| 9 | C2012222 запросить цену → | Coupled Gear - 20T & 60T | |
| 108 | 05850100Z запросить цену → | Bolt - M5x10 | |
| 109 | 07010050Z запросить цену → | Flat Washer - M5 | |
| 10 | C2012211 запросить цену → | Stud | |
| 11 | C2005223 запросить цену → | Lift Cam | |
| 110 | 08077013 запросить цену → | Spacer - 10.2 x 14 x 0.2 mm | |
| 12 | C2012228 запросить цену → | Feed Cam Shaft | |
| 111 | 07200080Z запросить цену → | Retaining Ring - M8 | |
| 13 | C2015110 запросить цену → | Paper Feed Cam | |
| 112 | 08053104 запросить цену → | Ball Bearing - 8x22x7mm | |
| 14 | C2005250 запросить цену → | Second Feed Roller Cam | |
| 113 | 08011135 запросить цену → | Philips Pan Head Screw - M3x3 | |
| 15 | C2012229 запросить цену → | Gear - 50T | |
| 114 | 09604008Z запросить цену → | Flange Head Screw - 4 x | |
| 16 | C2002302 запросить цену → | Image Shifting Arm - Large | |
| 115 | 09605008Z запросить цену → | Philips Flange Screw - M5x8 | |
| 17 | C2002311 запросить цену → | Image Shifting Link | |
| 116 | 08077018 запросить цену → | Washer - M10 | |
| 18 | C2012226 запросить цену → | Gear - 22T | |
| 117 | 03150080Z запросить цену → | Philips Screw - 5x8 | |
| 19 | C2002308 запросить цену → | Image Shifting Arm - Small | |
| 118 | 07010040Z запросить цену → | Flat Washer - M4 | |
| 119 | 05940060E запросить цену → | Socket Screw - 4x6 | |
| 20 | C2092304 запросить цену → | Support Side Plate | |
| 21 | C2002266 запросить цену → | Bearing Holder | |
| 120 | 07130050B запросить цену → | Hexagon Nut - M5 | |
| 22 | C2032318 запросить цену → | Reinforcement Plate | |
| 121 | 07076120B запросить цену → | Bushing - 6x12mm | |
| 122 | 05730050E запросить цену → | Hexagon Headless Set Screw - M3x5 | |
| 23 | C2032072 запросить цену → | Feed Cam Shaft | |
| 24 | C2005222 запросить цену → | Sector Spring | |
| 123 | 07200050Z запросить цену → | Retaining Ring - M5 | |
| 25 | C2035184 запросить цену → | Sector Gear | |
| 124 | 06240160E запросить цену → | Spring Pin - 4x16mm | |
| 125 | 08044048 запросить цену → | Spring Pin - 4x20 |
6. PAPER TABLE SECTION 1 (C210) April 25, '91
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | C2095073 запросить цену → | Sensor Cover | |
| 100 | 03230100W запросить цену → | Philips Sunken Head Screw - M3 x | |
| 2 | 54475211 запросить цену → | Paper Size Detector | |
| 101 | 09653010W запросить цену → | Tapping Screw With Flat Washer - M3x10 | |
| 102 | 09513005Z запросить цену → | Philips Pan Head Screw - M3 x | |
| 3 | C2105065 запросить цену → | Paper Table Bottom Plate | |
| 4 | C2005025 запросить цену → | Paper Feed Plate Shield | |
| 103 | 14030690 запросить цену → | Sensor - TLP1215 | |
| 5 | C2005038 запросить цену → | Screw Collar | |
| 104 | 14030456 запросить цену → | Photo Sensor | |
| 105 | 12042239 запросить цену → | Micro Switch | |
| 6 | C2102805 запросить цену → | Decal - Paper Size - LT | |
| 106 | 08000084 запросить цену → | Philips Pan Head Screw - M2.3x12 | |
| 6 | C2102806 запросить цену → | Decal - Paper Size - A4 | |
| 7 | C2098021 запросить цену → | Paper Detection Board | |
| 107 | 09514010Z запросить цену → | Philips Screw With Flat Washer M4 x | |
| 8 | C2092423 запросить цену → | Paper Feed Table Cover | |
| 108 | 03130100Z запросить цену → | Philips Pan Head Screw - M3x10 | |
| 9 | C2098113 запросить цену → | Harness - Paper Detection Board | |
| 109 | 09513004Z запросить цену → | Philips Screw With Flat Washer - M3x4 | |
| 10 | C2095055 запросить цену → | Bracket - Paper Size | |
| 11 | C2098197 запросить цену → | Paper Size Sensor Harness | |
| 12 | C2095047 запросить цену → | Switch Bracket - Paper Table | |
| 13 | C2032453 запросить цену → | Decal - Paper Feed Table | |
| 14 | C2095041 запросить цену → | Paper Table | |
| 15 | 55076828 запросить цену → | Rubber Plate - Feed Table | |
| 16 | C2095078 запросить цену → | Insulating Sheet |
7. PAPER TABLE SECTION II (C210) April 25, '91
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | C2015040 запросить цену → | Actuator - Table Lower Limit Switch | |
| 35 | C2035131 запросить цену → | Gear Cover | |
| 2 | 55061536 запросить цену → | Screw - M4x6 | |
| 3 | 50700923 запросить цену → | Spring Washer - Rotating Table | |
| 4 | C2095090 запросить цену → | Rubber Plate - Paper Feed Guide | |
| 5 | C2005287 запросить цену → | Rubber Plate - Paper Feed | |
| 6 | C2015015 запросить цену → | Seal - M10 | |
| 7 | C2095092 запросить цену → | Rubber Plate Lever | |
| 8 | C2095082 запросить цену → | Paper Feed Guide - Left Side | |
| 9 | 55066314 запросить цену → | Mylar - Master Feed Table | |
| 10 | C2095085 запросить цену → | Paper Feed Guide - Right Side | |
| 11 | C2095235 запросить цену → | Paper Table Holder | |
| 12 | C2035142 запросить цену → | Rack Shaft | |
| 13 | 56062310 запросить цену → | Roller | |
| 14 | C2035128 запросить цену → | Left Rack - Paper Feed | |
| 14 | C2035128 запросить цену → | Left Rack - Paper Feed | |
| 15 | C2035121 запросить цену → | Bushing - 8x12x9mm | |
| 16 | C2095041 запросить цену → | Paper Table | |
| 17 | 56001107 запросить цену → | Snap Retainer | |
| 18 | C2095054 запросить цену → | Table Position Knob | |
| 19 | C2035113 запросить цену → | Bushing - 6x9x3mm | |
| 20 | C2035116 запросить цену → | Washer - 6x13x12mm | |
| 21 | C2035114 запросить цену → | Bushing - 3x6x3mm | |
| 22 | C2005335 запросить цену → | Side Plate Slider | |
| 23 | C2095058 запросить цену → | Paper Size Plate | |
| 100 | 03140120Z запросить цену → | Philips Screw - 4x12 | |
| 101 | 14030539 запросить цену → | Photointerruptor - EE-SX450-PI | |
| 24 | C2095050 запросить цену → | Paper Guide Rack | |
| 25 | 55057197 запросить цену → | Spring - Hinge - Inking | |
| 102 | 03140080Z запросить цену → | Philips Screw - 4x8 | |
| 103 | 07010080Z запросить цену → | Flat Washer - M8 | |
| 26 | 53091023 запросить цену → | Pinion Paper Feed Table | |
| 27 | C2035105 запросить цену → | Supporter | |
| 104 | 03230100Z запросить цену → | Philips Sunken Head Screw - M3x10 | |
| 105 | 09514008Z запросить цену → | Philips Screw With Flat Washer M4 x | |
| 28 | C2005042 запросить цену → | Rear Shaft - Paper Feed | |
| 29 | C2035122 запросить цену → | Front Shaft - Paper Feed | |
| 106 | 07200040Z запросить цену → | Retaining Ring - M4 | |
| 30 | C2095053 запросить цену → | Arm - Paper Table | |
| 107 | 07200060Z запросить цену → | Retaining Ring - M6 | |
| 108 | 09513006Z запросить цену → | Philips Screw With Flat Washer - M3 | |
| 31 | C2098113 запросить цену → | Harness - Paper Detection Board | |
| 32 | C2015125 запросить цену → | Shoulder Screw - M4 | |
| 109 | 07100030Z запросить цену → | Hex Nut | |
| 110 | 07000060Z запросить цену → | Flat Washer - M6 | |
| 33 | C2075120 запросить цену → | Position Indicator | |
| 111 | 09513008Z запросить цену → | Philips Screw With Flat Washer - M3 | |
| 34 | C2035126 запросить цену → | Right Rack - Paper Feed |
8. PAPER FEED ROLLER AND SEPARATION ROLLOER (C210) April 25, '91
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 34 | 55076035 запросить цену → | Timing Belt - 162XL | |
| 1 | C2095220 запросить цену → | Spacer - 4x20x6 | |
| 35 | 55076015 запросить цену → | Paper Feed Roller | |
| 2 | C2035007 запросить цену → | Paper Feed Lever | |
| 3 | C2035043 запросить цену → | Pick-up Roller Shaft | |
| 37 | C2035046 запросить цену → | Bushing - 14x20x9mm | |
| 4 | C2098288 запросить цену → | Table Down Switch | |
| 5 | C2102766 запросить цену → | Lever Cover - Paper Feed - A4 | |
| 38 | 50530419 запросить цену → | Bushing - 10mm | |
| 5 | C2102779 запросить цену → | Lever Cover - Paper Feed - LT | |
| 39 | C2095229 запросить цену → | Gear - 18Z | |
| 40 | C2035050 запросить цену → | Rear Bushing Stud | |
| 6 | C2102789 запросить цену → | Decal - Paper Table Down - LT | |
| 6 | C2102792 запросить цену → | Decal - Table Down - A4 | |
| 41 | C2035049 запросить цену → | Front Bushing Stud | |
| 42 | 56001081 запросить цену → | Right Bushing - Paper Feed Roller | |
| 7 | C2102793 запросить цену → | Decal - Paper Feed Pressure | |
| 8 | C2012425 запросить цену → | Adjusting Lever | |
| 43 | C2035225 запросить цену → | Spacer - 8x11x1 | |
| 44 | 56001107 запросить цену → | Snap Retainer | |
| 9 | 55064235 запросить цену → | Plate Nut - Paper Pressure | |
| 10 | C2035013 запросить цену → | Lever Supporter | |
| 45 | 55018195 запросить цену → | Steel Ball 3/16, | |
| 11 | C2092027 запросить цену → | Lever Bracket - Paper Feed | |
| 12 | C2035045 запросить цену → | Bushing - 18x24x28mm | |
| 13 | C2095080 запросить цену → | Stepped Screw | |
| 14 | C2035020 запросить цену → | Spring - Feed Roller Pressure | |
| 100 | 03140100Z запросить цену → | Philips Screw - 4x10 | |
| 15 | C2095081 запросить цену → | Spring Link | |
| 16 | C2035027 запросить цену → | Adjusting Plate | |
| 101 | 09513006Z запросить цену → | Philips Screw With Flat Washer - M3 | |
| 102 | 08011004 запросить цену → | Screw - M4x4 | |
| 17 | C2035113 запросить цену → | Bushing - 6x9x3mm | |
| 103 | 03230100Z запросить цену → | Philips Sunken Head Screw - M3x10 | |
| 18 | C2095035 запросить цену → | Arm - Feed Roller Holder | |
| 104 | 04340080Z запросить цену → | Tapping Screw - M4x8 | |
| 19 | C2035055 запросить цену → | Actuator - Paper Feed Table | |
| 105 | 03140080Z запросить цену → | Philips Screw - 4x8 | |
| 20 | C2095225 запросить цену → | Feed Roller Holder | |
| 106 | 07200040Z запросить цену → | Retaining Ring - M4 | |
| 21 | C2015073 запросить цену → | Arm Balancer - Feed Roller | |
| 22 | C2035205 запросить цену → | Belt Tensioner Ass’y | |
| 107 | 09513005Z запросить цену → | Philips Pan Head Screw - M3 x | |
| 23 | C2035208 запросить цену → | Tension Bracket | |
| 108 | 07200040Z запросить цену → | Retaining Ring - M4 | |
| 109 | 07010040Z запросить цену → | Flat Washer - M4 | |
| 24 | C2035215 запросить цену → | Tension Spring | |
| 110 | 05940080E запросить цену → | Bolt - M4x8 | |
| 25 | C2035201 запросить цену → | Tension Arm | |
| 111 | 03140060Z запросить цену → | Philips Pan Head Screw - M4x6 | |
| 26 | C2035200 запросить цену → | Tension Roller | |
| 27 | 56062066 запросить цену → | Paper Feed Guide Disc | |
| 112 | 08044055 запросить цену → | Pin | |
| 28 | 56001086 запросить цену → | Spacer - 10.2 x | |
| 113 | 05740040E запросить цену → | Hexagon Headless Set Screw - M4x4 | |
| 29 | 55064169 запросить цену → | Rubber Roller - Paper Feed | |
| 114 | 05540040E запросить цену → | Allen Screw - M4x4 | |
| 115 | 08053263 запросить цену → | Bearing - 6 x 10 x 6mm | |
| 30 | C2075023 запросить цену → | Separator Roller Ass’y | |
| 116 | 07200060Z запросить цену → | Retaining Ring - M6 | |
| 31 | 55076032 запросить цену → | Timing Belt Pulley - 30T | |
| 117 | 07200050Z запросить цену → | Retaining Ring - M5 | |
| 32 | C2075020 запросить цену → | Upper Roller Shaft | |
| 33 | 55076038 запросить цену → | Torque Limitter - Paper Feed Roller | |
| 118 | 07130040B запросить цену → | Hexagon Nut - M4 |
9. PAPER SEPARATION ROLLER (C210) April 25, '91
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 100 | 07130040B запросить цену → | Hexagon Nut - M4 | |
| 1 | C2035135 запросить цену → | Bushing - 10x14x5.9 | |
| 2 | C2098200 запросить цену → | DC Main Motor - 108W | |
| 101 | 08077013 запросить цену → | Spacer - 10.2 x 14 x 0.2 mm | |
| 3 | C2098202 запросить цену → | Commutation Brush | |
| 102 | 07200080Z запросить цену → | Retaining Ring - M8 | |
| 4 | C2035062 запросить цену → | Left Arm - Separation | |
| 103 | 09604008Z запросить цену → | Flange Head Screw - 4 x | |
| 5 | C2015090 запросить цену → | Separation Roller Pressure Stud | |
| 104 | 09514008Z запросить цену → | Philips Screw With Flat Washer M4 x | |
| 105 | 08044061 запросить цену → | Spring Pin - M6 | |
| 6 | C2075070 запросить цену → | Separation Roller Pressure Spring | |
| 7 | C2095096 запросить цену → | Separation Roller Shaft | |
| 106 | 05740040E запросить цену → | Hexagon Headless Set Screw - M4x4 | |
| 107 | 09513005Z запросить цену → | Philips Pan Head Screw - M3 x | |
| 8 | C2095095 запросить цену → | Lower Separation Roller | |
| 9 | C2035066 запросить цену → | Right Arm - Separation | |
| 108 | 08011004 запросить цену → | Screw - M4x4 | |
| 109 | 03130050Z запросить цену → | Philips Screw - 3x5 | |
| 10 | C2095208 запросить цену → | Spring Plate - Right Lever | |
| 110 | 06240160E запросить цену → | Spring Pin - 4x16mm | |
| 11 | C2095206 запросить цену → | Right Lever Bracket | |
| 12 | C2095211 запросить цену → | Right Lever Cover | |
| 111 | 06240220E запросить цену → | Spring Pin - 4x20mm | |
| 112 | 05740050E запросить цену → | Hexagon Headless Set Screw - M4x5 | |
| 13 | C2095209 запросить цену → | Separation Pressure Lever | |
| 113 | 03140120Z запросить цену → | Philips Screw - 4x12 | |
| 14 | C2095205 запросить цену → | Left Lever Bracket | |
| 114 | 14030539 запросить цену → | Photointerruptor - EE-SX450-PI | |
| 15 | C2095207 запросить цену → | Spring Plate - Left Lever | |
| 16 | C2095210 запросить цену → | Left Lever Cover | |
| 115 | 03140080Z запросить цену → | Philips Screw - 4x8 | |
| 116 | 05740060E запросить цену → | Hexagon Headless Set Screw - M4x6 | |
| 17 | C2015051 запросить цену → | Pinion - 24T | |
| 18 | C2035133 запросить цену → | Paper Feed Table Shaft | |
| 19 | C2032309 запросить цену → | Pulse Disk | |
| 20 | C2002205 запросить цену → | Bracket - Drum Rotation Sensor | |
| 21 | C2015045 запросить цену → | Rear Gear Support | |
| 22 | C2005096 запросить цену → | Worm Wheel Gear - 18T | |
| 23 | C2015046 запросить цену → | Front Gear Support | |
| 24 | 54032075 запросить цену → | Stepped Screw |
10. PAPER DELIVERY SECTION I (C210) April 25, '91
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | C2015075 запросить цену → | Guide Plate Bracket | |
| 100 | 04340080Z запросить цену → | Tapping Screw - M4x8 | |
| 2 | C2098219 запросить цену → | Paper Return Motor | |
| 101 | 09513006Z запросить цену → | Philips Screw With Flat Washer - M3 | |
| 102 | 03130050Z запросить цену → | Philips Screw - 3x5 | |
| 3 | C2035113 запросить цену → | Bushing - 6x9x3mm | |
| 4 | C2095027 запросить цену → | Gear - 20/40Z | |
| 103 | 07200050Z запросить цену → | Retaining Ring - M5 | |
| 5 | C2095030 запросить цену → | Gear Shaft - Middle | |
| 104 | 02420025Z запросить цену → | Pan Head Screw - M2x2.5 | |
| 6 | C2095031 запросить цену → | Tension Spring | |
| 105 | 06320080G запросить цену → | Parallel Key - 2x8mm | |
| 106 | 07200040Z запросить цену → | Retaining Ring - M4 | |
| 7 | C2095024 запросить цену → | Paper Return Arm | |
| 8 | C2095026 запросить цену → | Gear - 52Z | |
| 107 | 06216050E запросить цену → | Spring Pin 1.6x5mm | |
| 9 | C2095025 запросить цену → | Paper Return Arm Shaft | |
| 108 | 02420040Z запросить цену → | Pan Head Screw - M2x4 | |
| 10 | C2095029 запросить цену → | Paper Return Bracket | |
| 109 | 08011135 запросить цену → | Philips Pan Head Screw - M3x3 | |
| 11 | C2095010 запросить цену → | Release Lever | |
| 110 | 09524008W запросить цену → | Philips Screw - M4x8 | |
| 12 | C2095016 запросить цену → | Spring - Release Lever | |
| 13 | C2095009 запросить цену → | Separation Release Solenoid | |
| 14 | C2095012 запросить цену → | Release Lever Bracket | |
| 15 | C2075013 запросить цену → | Pressure Spring - Paper Feed | |
| 16 | C2075009 запросить цену → | Pressure Plate Holder | |
| 17 | C2075008 запросить цену → | Pressure Plate | |
| 18 | C2075011 запросить цену → | Adjusting Plate | |
| 19 | C2075010 запросить цену → | Adjusting Screw | |
| 20 | C2075012 запросить цену → | Pressure Spring | |
| 21 | C2095008 запросить цену → | Adjusting Screw | |
| 22 | C2095020 запросить цену → | Separation Plate | |
| 23 | C2105005 запросить цену → | Paper Entrance Plate | |
| 24 | C2102791 запросить цену → | Decal - Paper Separator |
11. PAPER DELIVERY SECTION II (C210) April 25, '91
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 100 | 08011004 запросить цену → | Screw - M4x4 | |
| 1 | C2005153 запросить цену → | Bushing Supporter | |
| 2 | C2015125 запросить цену → | Shoulder Screw - M4 | |
| 101 | 07200050Z запросить цену → | Retaining Ring - M5 | |
| 102 | 03140080Z запросить цену → | Philips Screw - 4x8 | |
| 3 | C2005150 запросить цену → | Bushing - 7x18x9mm | |
| 103 | 03140200Z запросить цену → | Philips Screw - 4x20 | |
| 4 | C2015134 запросить цену → | Bearing Holder | |
| 104 | 07403010 запросить цену → | Ball Bearing - 10x26x8mm | |
| 5 | C2092034 запросить цену → | Sensor Bracket | |
| 6 | C2075138 запросить цену → | Upper Feed Roller Ass’y | |
| 105 | 04340080Z запросить цену → | Tapping Screw - M4x8 | |
| 106 | 08050084 запросить цену → | Retaining Ring | |
| 7 | C2005154 запросить цену → | Left Spring Arm | |
| 8 | C2005155 запросить цену → | Right Spring Arm | |
| 107 | 09514006Z запросить цену → | Philips Screw With Flat Washer - M4 | |
| 9 | C2005340 запросить цену → | Upper Feed Roller | |
| 108 | 03130050Z запросить цену → | Philips Screw - 3x5 | |
| 10 | C2075148 запросить цену → | Upper Feed Roller | |
| 109 | 07403808 запросить цену → | Bearing - 8x16x5mm | |
| 110 | 07130040B запросить цену → | Hexagon Nut - M4 | |
| 11 | 55056528 запросить цену → | Spring - Press Roller | |
| 111 | 05730050E запросить цену → | Hexagon Headless Set Screw - M3x5 | |
| 12 | C2075123 запросить цену → | Upper Guide Plate | |
| 112 | 08046090 запросить цену → | Hexagon Bolt - M4 | |
| 13 | C2075125 запросить цену → | Guide Plate Spacer | |
| 14 | C2005137 запросить цену → | Left Bracket - Guide Plate | |
| 15 | C2095215 запросить цену → | Lower Paper Guide Plate | |
| 16 | C2095216 запросить цену → | Rubber Plate - Guide Plate | |
| 17 | C2005138 запросить цену → | Right Bracket - Guide Plate | |
| 18 | 55018328 запросить цену → | Spring - Feed Roller Brake | |
| 19 | C2035198 запросить цену → | Feed Roller Brake Ass’y | |
| 20 | C2095203 запросить цену → | Lower Feed Roller | |
| 21 | C2005504 запросить цену → | Paper Detecting Pin | |
| 22 | C2005503 запросить цену → | Paper Detecting Shaft | |
| 23 | C2015142 запросить цену → | Lift Arm - Feed Roller | |
| 24 | C2015145 запросить цену → | Lift Arm Spring | |
| 25 | C2095201 запросить цену → | Gear - 14Z | |
| 26 | 56001080 запросить цену → | Bush - Paper Feed Roller - Left | |
| 27 | C2095515 запросить цену → | Paper Detecting Arm | |
| 28 | C2015505 запросить цену → | Height Sensor Bracket |
12. PAPER DELIVERY SECTION III (C210) April 25, '91
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 100 | 06220060E запросить цену → | Spring Pin - 2x6mm | |
| 1 | C2004553 запросить цену → | Slide Shaft | |
| 2 | C2004551 запросить цену → | Slide Guide | |
| 101 | 04340080Z запросить цену → | Tapping Screw - M4x8 | |
| 102 | 06230120E запросить цену → | Spring Pin - 3x12mm | |
| 3 | C2074554 запросить цену → | Solenoid Lever | |
| 103 | 08046101 запросить цену → | Hexagon Bolt - M3 | |
| 4 | C2004561 запросить цену → | Clamper Spring | |
| 104 | 03140200Z запросить цену → | Philips Screw - 4x20 | |
| 5 | C2074555 запросить цену → | Rubber Seal - 8x14x2 | |
| 6 | C2098224 запросить цену → | Drum Clamper Solenoid | |
| 105 | 09513006Z запросить цену → | Philips Screw With Flat Washer - M3 | |
| 7 | C2092080 запросить цену → | Solenoid Bracket | |
| 106 | 03140100Z запросить цену → | Philips Screw - 4x10 | |
| 8 | C2008116 запросить цену → | Ink Detecting Board | |
| 107 | 03130040Z запросить цену → | Philips Pan Head Screw - M3x4 | |
| 9 | C2098119 запросить цену → | Drum Relay Harness | |
| 108 | 09514006Z запросить цену → | Philips Screw With Flat Washer - M4 | |
| 109 | 07200080Z запросить цену → | Retaining Ring - M8 | |
| 10 | 55017559 запросить цену → | Spring - Master Feed | |
| 11 | C2005565 запросить цену → | Print Pressure Stopper | |
| 110 | 07200040Z запросить цену → | Retaining Ring - M4 | |
| 12 | C2098262 запросить цену → | Release Solenoid | |
| 111 | 07250220Z запросить цену → | Retaining Ring - M22 | |
| 112 | 07403007 запросить цену → | Ball Bearing - 7x19x6mm | |
| 13 | C2005226 запросить цену → | Link - Paper Feed Solenoid | |
| 113 | 08075004 запросить цену → | Washer | |
| 14 | C2005235 запросить цену → | Paper Feed Solenoid Spring | |
| 15 | C2098262 запросить цену → | Release Solenoid | |
| 114 | 07130040B запросить цену → | Hexagon Nut - M4 | |
| 115 | 07200060Z запросить цену → | Retaining Ring - M6 | |
| 16 | C2005225 запросить цену → | Bracket - Paper Feed Solenoid | |
| 116 | 08077018 запросить цену → | Washer - M10 | |
| 17 | C2032073 запросить цену → | Stopper Stud - Peper Feed | |
| 18 | C2032075 запросить цену → | Feed Gear Stopper Shaft | |
| 117 | 07010040Z запросить цену → | Flat Washer - M4 | |
| 118 | 05940060E запросить цену → | Socket Screw - 4x6 | |
| 19 | C2015101 запросить цену → | Link | |
| 119 | 07130050B запросить цену → | Hexagon Nut - M5 | |
| 20 | C2005239 запросить цену → | Feed Sector Stopper | |
| 120 | 06230100E запросить цену → | Spring Pin - 3x10mm | |
| 21 | C2005238 запросить цену → | Sector Stopper - Feed Roller | |
| 22 | 55015929 запросить цену → | Spacer - 5.2 mm x 16 mm x | |
| 121 | 07000060G запросить цену → | Flat Washer - M6 | |
| 122 | 07200050Z запросить цену → | Retaining Ring - M5 | |
| 23 | C2005207 запросить цену → | Sectorgear Stud | |
| 24 | C2035194 запросить цену → | Shoulder Screw - M4 | |
| 25 | C2005190 запросить цену → | Paper Feed Sector Cam | |
| 26 | C2005205 запросить цену → | Paper Feed Spring | |
| 27 | C2035175 запросить цену → | Sector Gear | |
| 28 | 56001086 запросить цену → | Spacer - 10.2 x | |
| 29 | C2005222 запросить цену → | Sector Spring | |
| 30 | C2035180 запросить цену → | Sector Gear Stoper | |
| 31 | C2094516 запросить цену → | Slide Guide - Drive Shaft | |
| 32 | C2014561 запросить цену → | Drum Clamper Roller |
Каталог очень большой (2099 позиций). Показаны первые 12 узлов со схемами; полный список доступен по запросу.
