Ricoh VT 1800 — каталог запчастей со схемами

Содержание

• 1. EXTERIOR (C225)
• 2. SCANNER SECTION 1 (C225)
• 3. SCANNER SECTION 2 (C225)
• 4. PAPER FEED SECTION (C225)
• 5. PAPER FEED TRAY SECTION (C225)
• 6. MASTER UNIT 1 (C225)

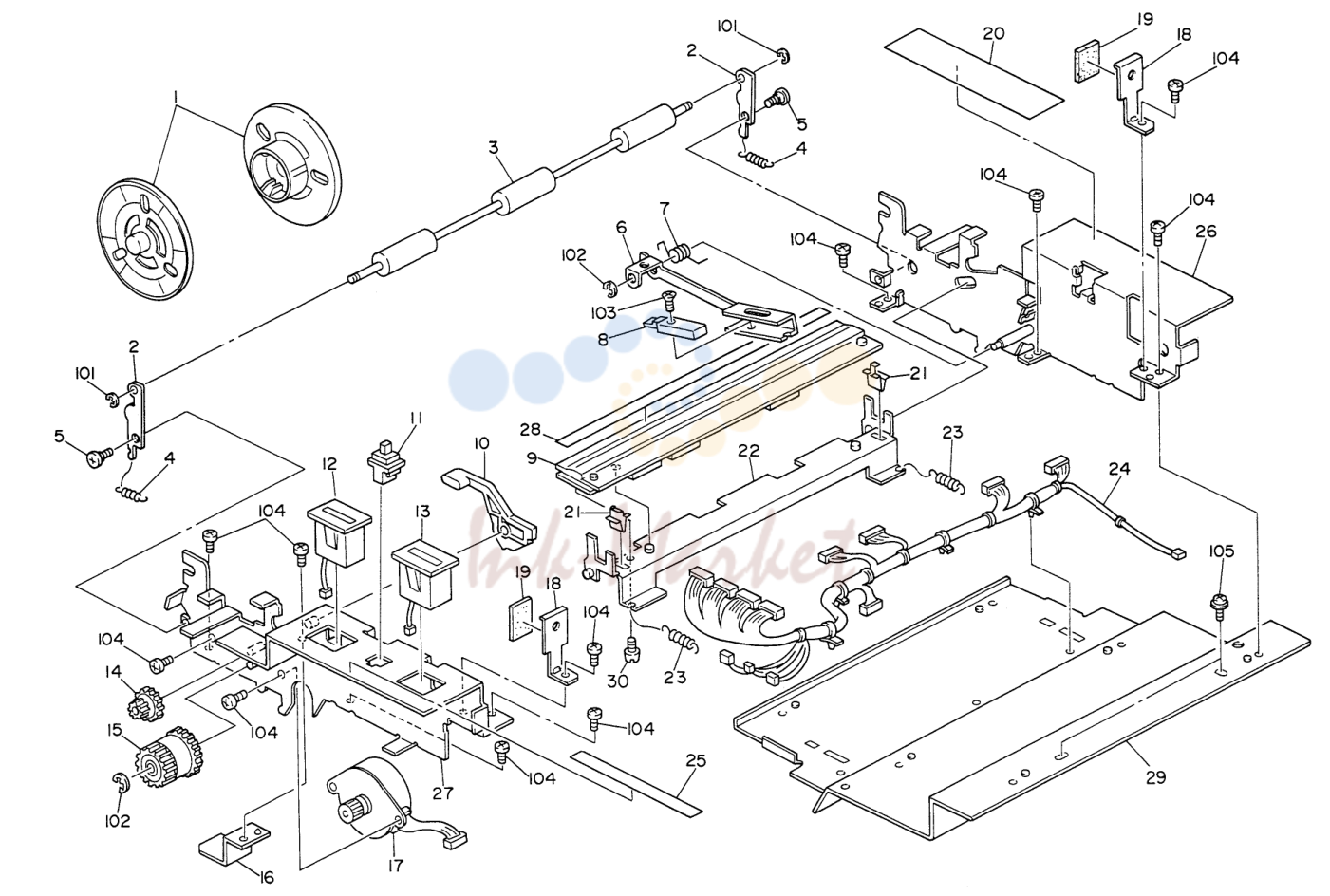

• 7. MASTER UNIT 2 (C225)

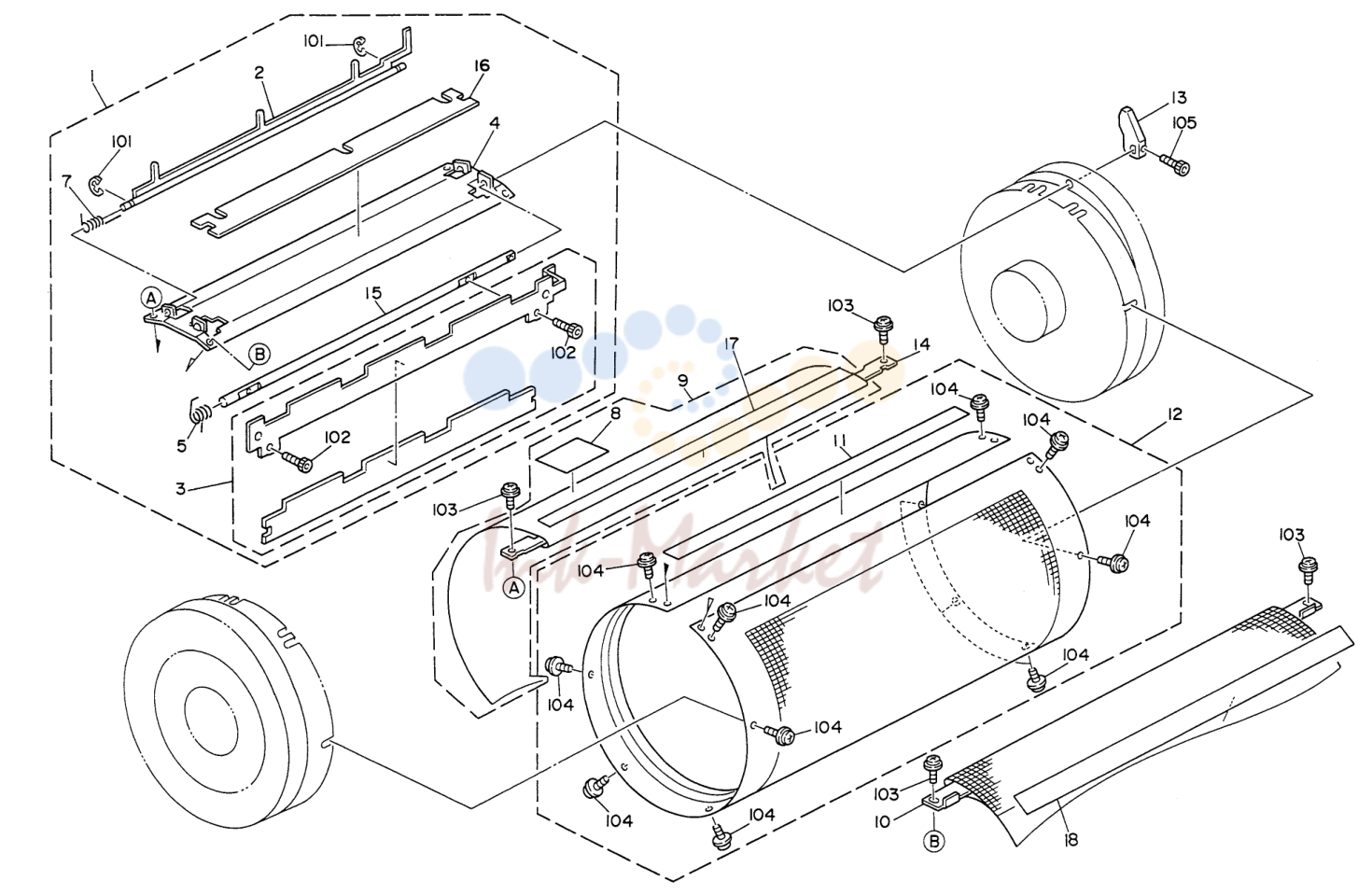

• 8. DRUM SECTION 1 (C225)
• 9. DRUM SECTION 2 (C225)
• 10. MASTER EXIT SECTION (C225)
• 11. DELIVERY TABLE (C225)
• 12. PAPER EXIT SECTION 1 (C225)
• 13. PAPER EXIT SECTION 2 (C225)

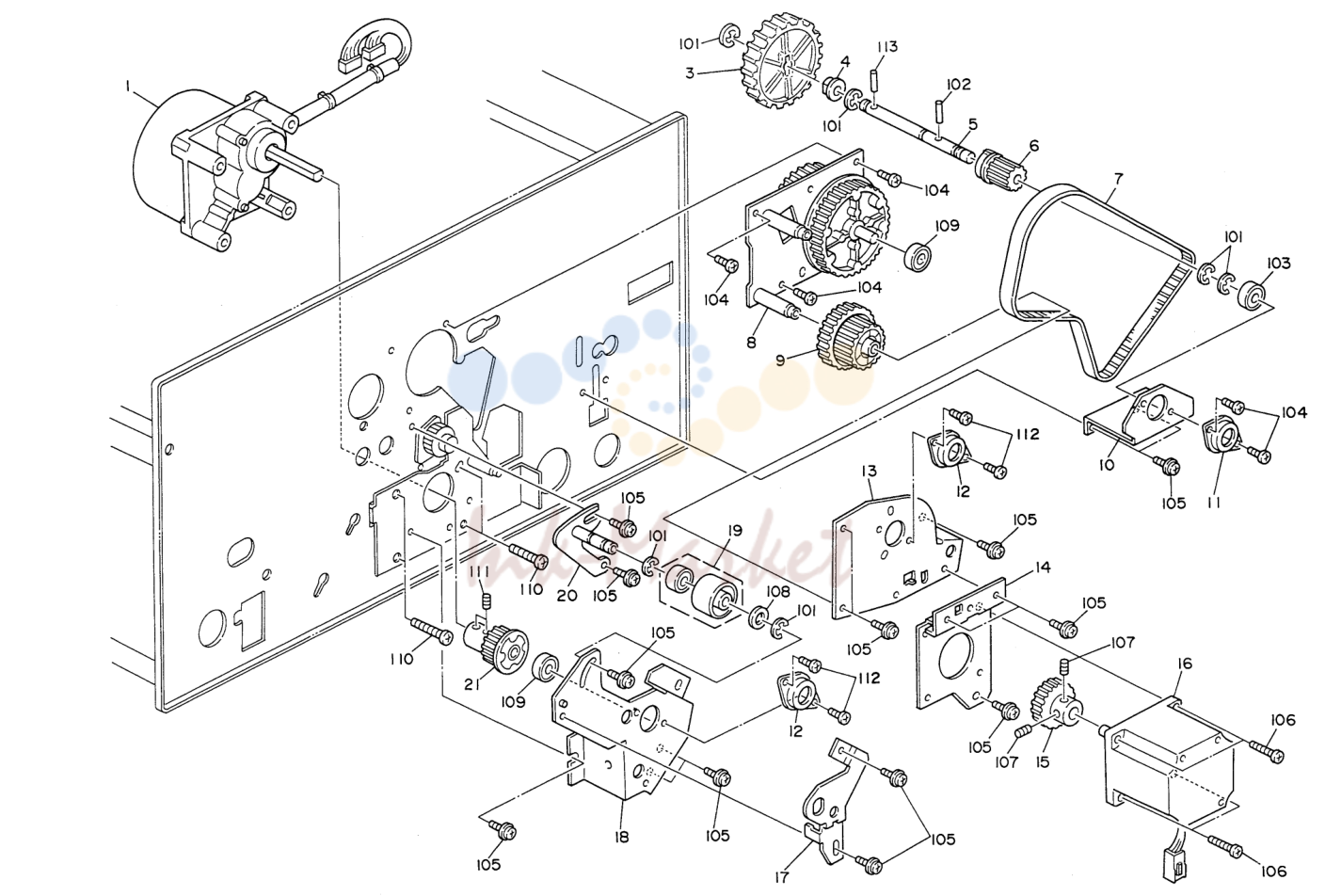

• 14. DRIVER SECTION 1 (C225)

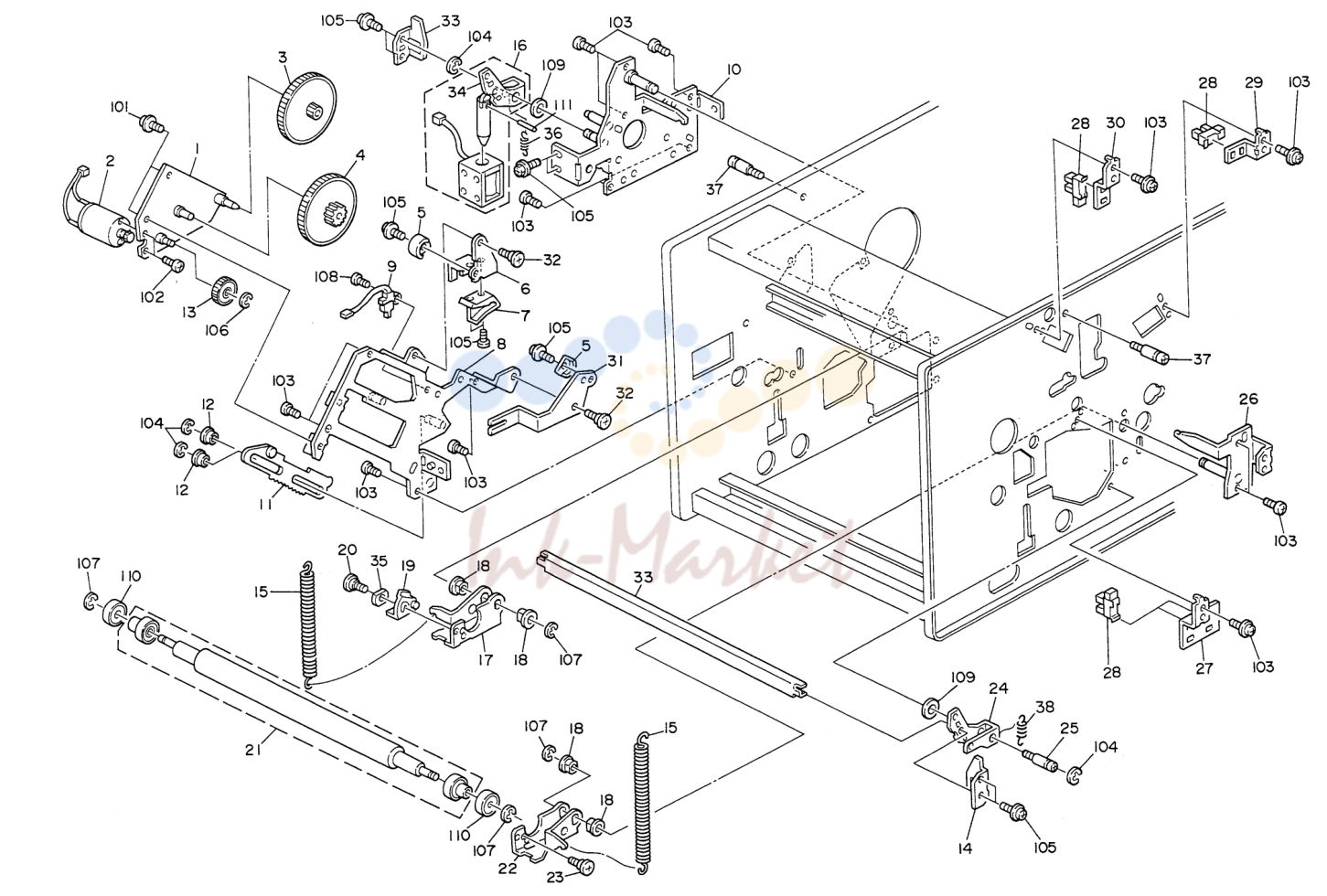

• 15. DRIVER SECTION 2 (C225)

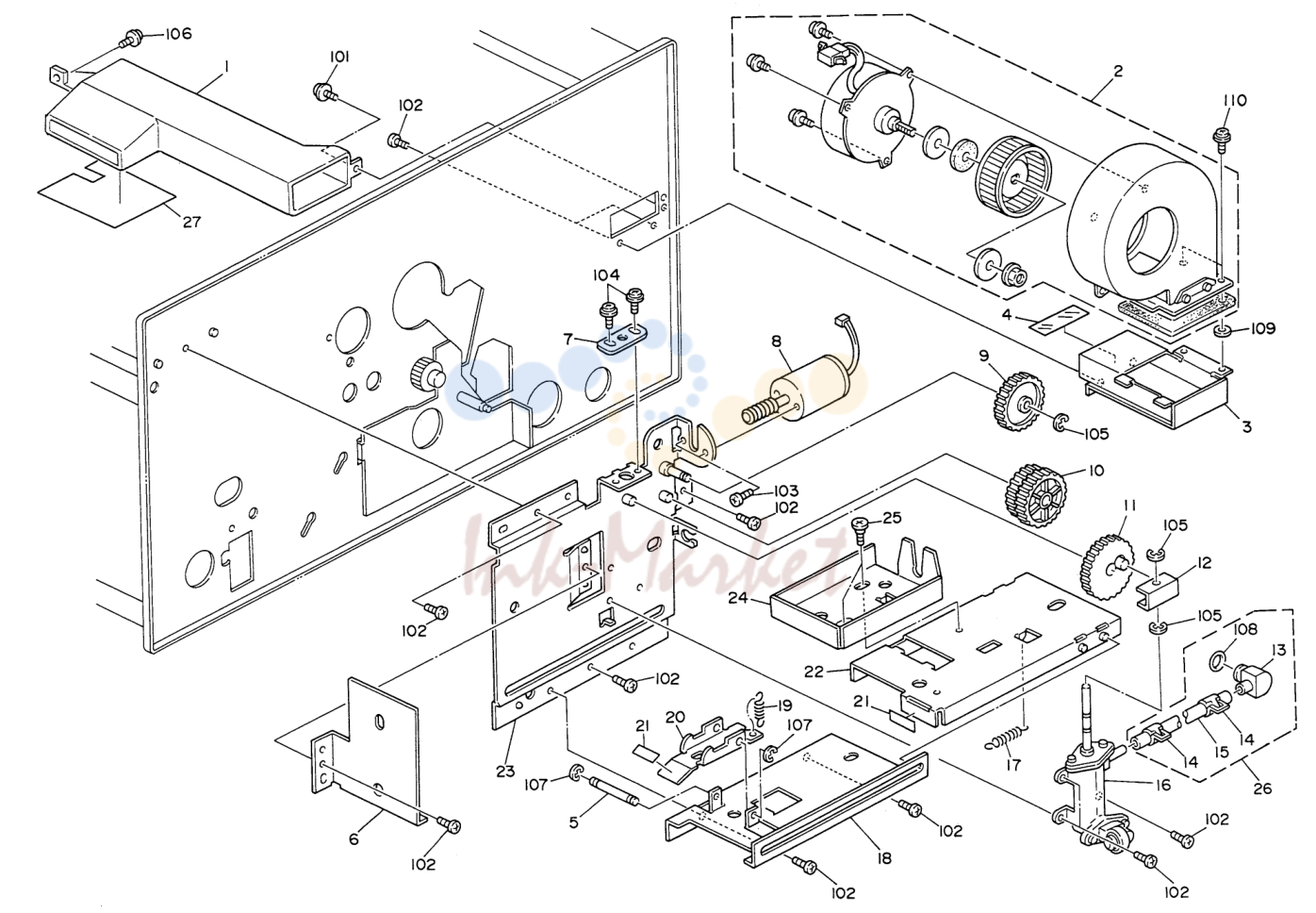

• 16. AIR KNIFE (C225)
• 17. ELECTRICAL SECTION (C225)
• 18. FRAME SECTION (C225)
• 19. A/D CONVERSION BOARD (C225)
• 20. MAIN BOARD (C225)
• 21. DECAL AND DOCUMENT (C225)
• 22. ACCESSORIES AND SPECIAL TOOLS (C225)

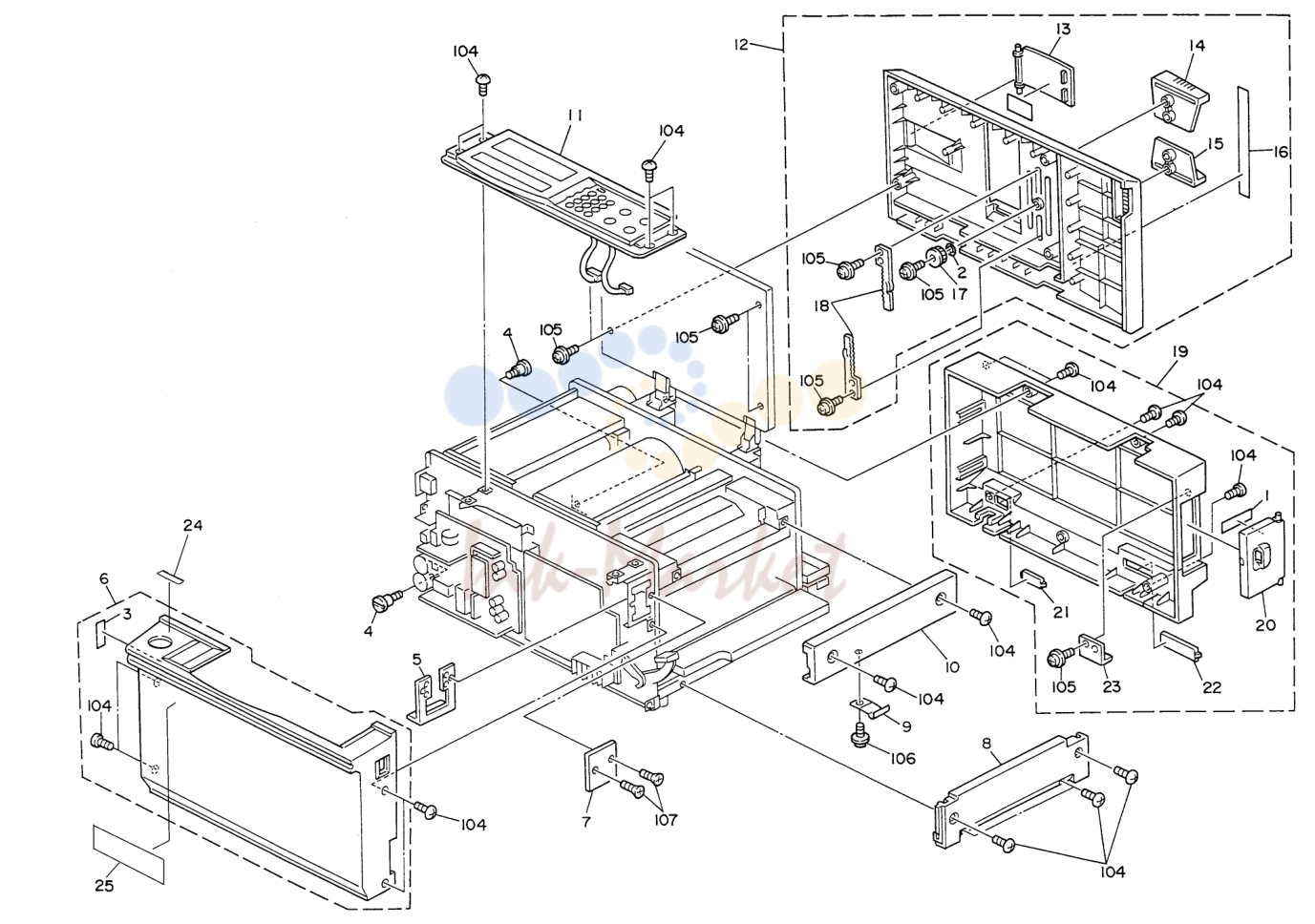

1. EXTERIOR (C225)

№	Артикул	Альт. артикул	Описание
101	03130060W запросить цену →		Philips Pan Head Screw - M3x6
1	C2172529 запросить цену →		Decal - Ink Supply
2	C2173007 запросить цену →		Original Guide Spring
102	09604008W запросить цену →		Philips Flange Screw - M4x8
104	03440060D запросить цену →		Philips Truss Head Screw - M4x6
3	C2172514 запросить цену →		Decal - Main Switch
105	09653006W запросить цену →		Tapping Screw With Flat Washer-M3x6
4	C2256135 запросить цену →		Stepped Screw
5	A0301339 запросить цену →		Plate Nut - Key Counter
106	09513006W запросить цену →		Philips Screw With Flat Washer-M3x6
107	03230100Z запросить цену →		Philips Sunken Head Screw - M3x10
6	C2252457 запросить цену →		Front Cover (AB Dick)
6	C2252405 запросить цену →		Front Cover (NRG)
7	C2172455 запросить цену →		Key Counter Cover
8	C2172462 запросить цену →		Lower Right Cover
9	C2175015 запросить цену →		Spring Plate - Right Cover
10	C2172461 запросить цену →		Upper Right Cover
11	C2172435 запросить цену →		Operation Panel
11	C2252400 запросить цену →		Operation Panel Ass’y
12	C2252610 запросить цену →		Scanner Cover
13	C2172680 запросить цену →		Extension Cover
14	C2172640 запросить цену →		Front Original Guide
15	C2172665 запросить цену →		Rear Original Guide
16	C2172524 запросить цену →		Decal - Original Size
17	C2173006 запросить цену →		Gear - Original Guide
18	C2173005 запросить цену →		Original Guide Rack
19	C2172450 запросить цену →		Rear Cover
20	C2172452 запросить цену →		Ink Supply Cover
21	C2172453 запросить цену →		Rear Cover Cap- Small
22	C2172454 запросить цену →		Rear Cover Cap- Large
23	C2172414 запросить цену →		Rear Cover Stopper
24	A1536409 запросить цену →		Decal - Key Top Cover (GES)
24	C2252866 запросить цену →		Decal - Panel Cover (REX)
24	C2252867 запросить цену →		Decal - Panel Cover (NSA)
25	C2252407 запросить цену →		Model Name Plate - GES
25	C2252408 запросить цену →		Model Name Plate - REX
25	C2252409 запросить цену →		Model Name Plate - NSA

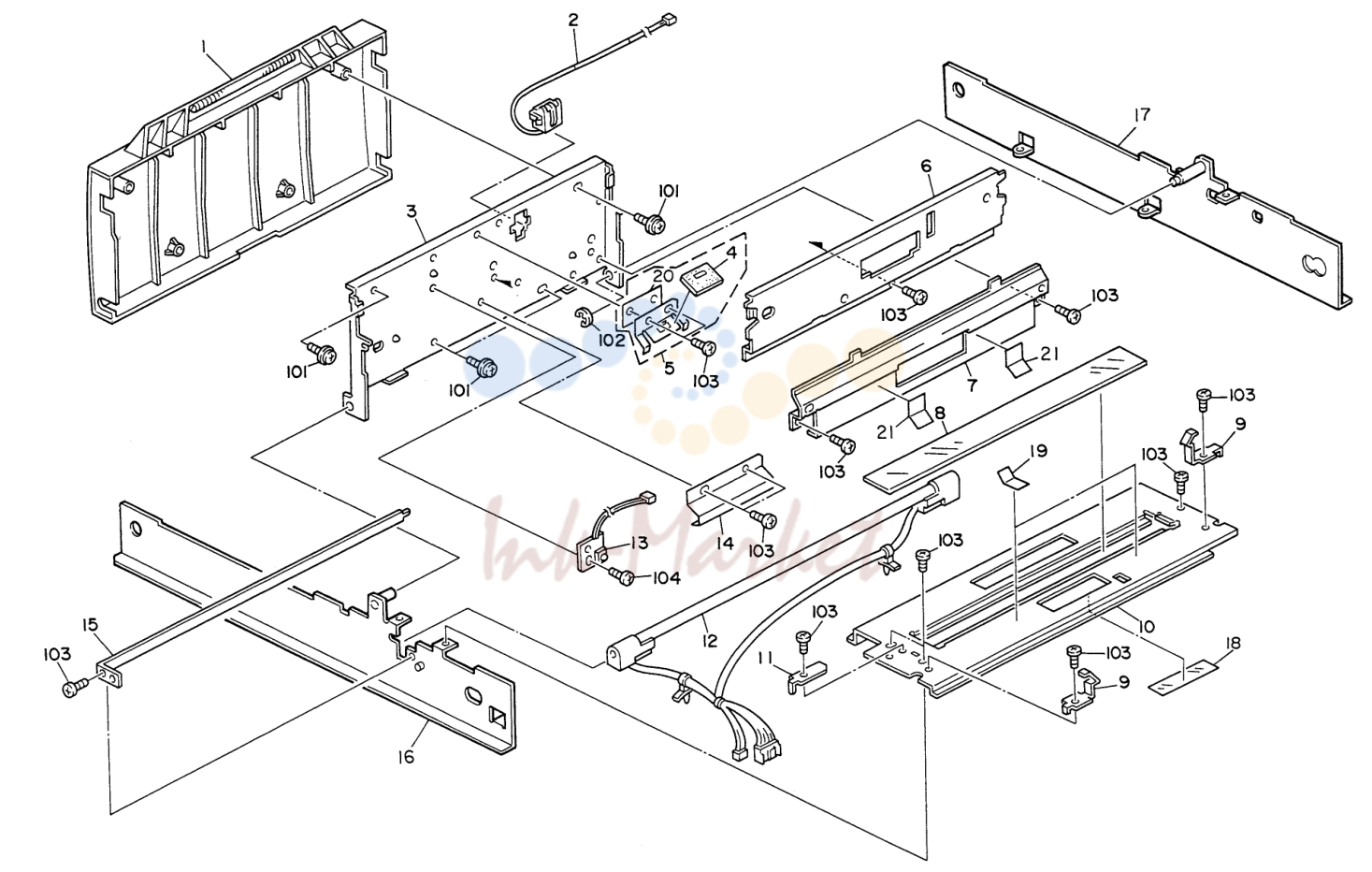

2. SCANNER SECTION 1 (C225)

№	Артикул	Альт. артикул	Описание
1	C2172616 запросить цену →		ADF Cover
101	09653006W запросить цену →		Tapping Screw With Flat Washer-M3x6
2	C2173017 запросить цену →		Original Set Sensor Ass’y
102	07200030E запросить цену →		Retaining Ring - M3
103	04330060W запросить цену →		Tapping Screw - M3x6
3	C2173011 запросить цену →		ADF Bracket
104	09643006W запросить цену →		Tapping Screw With Flat Washer-M3x6
4	C2173015 запросить цену →		ADF Friction Pad
5	C2173028 запросить цену →		ADF Friction Pad Ass’y
6	C2173012 запросить цену →		Upper Original Guide
7	C2173013 запросить цену →		Platen Plate - White
8	C2173072 запросить цену →		Exposure Glass
9	C2173074 запросить цену →		ADF Stopper
10	C2253071 запросить цену →		Exposure Glass Bracket
11	C2173073 запросить цену →		Exposure Glass Stopper
12	C2173070 запросить цену →		Xenon Lamp
13	C2173018 запросить цену →		Registration Sensor Board
14	C2173016 запросить цену →		Spring Plate - Orignal Feed
15	C2173052 запросить цену →		Reflector Bracket
16	C2173030 запросить цену →		Front Side Stay - Scanner
17	C2173033 запросить цену →		Rear Side Plate - Scanner
18	C2173069 запросить цену →		Original Guide Mylar
19	C2173068 запросить цену →		Original Guide Mylar - 33x15
20	C2173026 запросить цену →		Spacer - 0.5x13x46
21	C2253075 запросить цену →		ADF Mylar

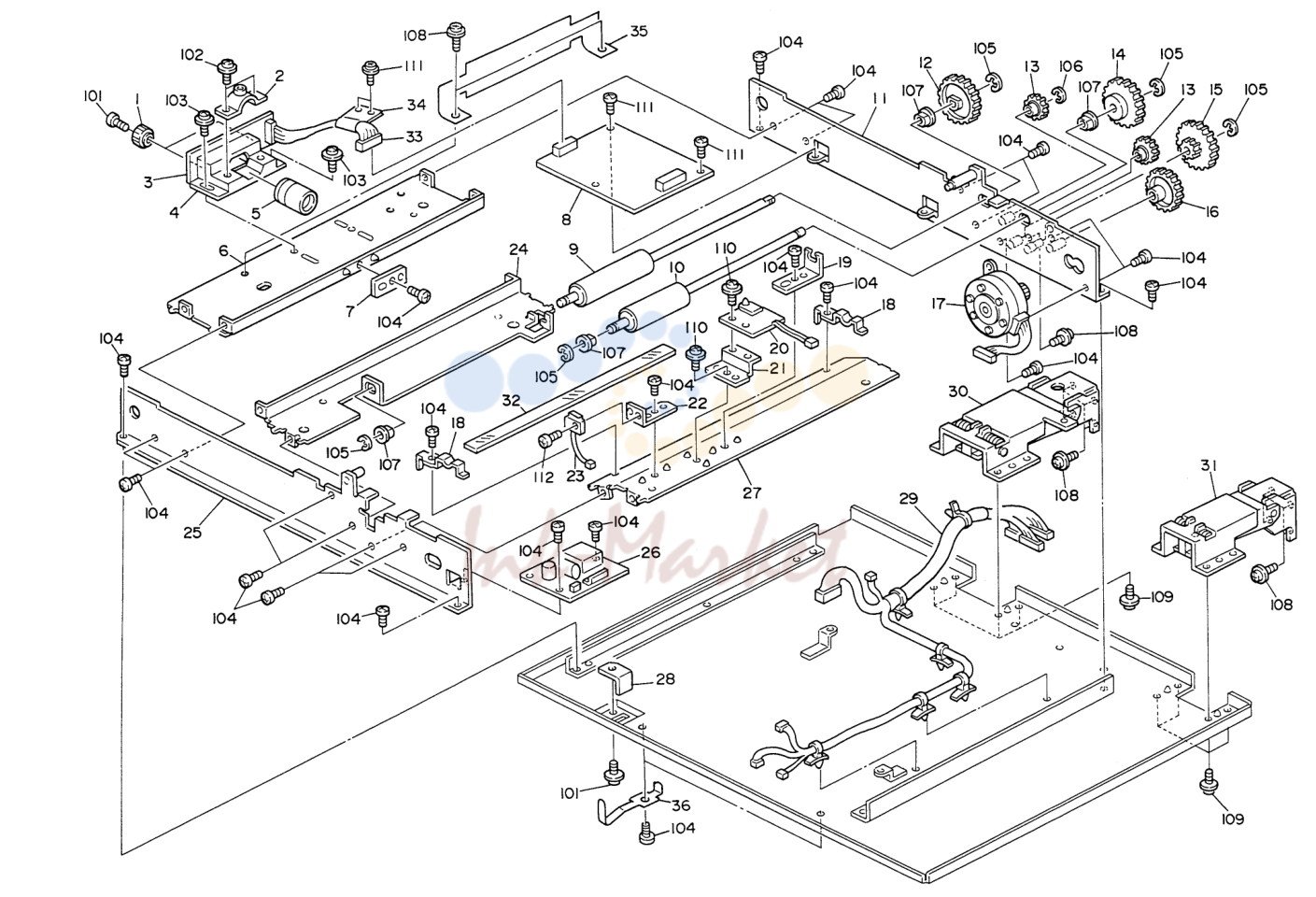

3. SCANNER SECTION 2 (C225)

№	Артикул	Альт. артикул	Описание
36	C2253098 запросить цену →		Spring Plate
1	C2173079 запросить цену →		Adjuster - Ccd Board
2	C2173076 запросить цену →		Lens Holder
3	C2178026 запросить цену →		CCD Board
4	C2173075 запросить цену →		Lens Base
5	C2173077 запросить цену →		Lens
6	C2173049 запросить цену →		Lens Stay
7	C2173078 запросить цену →		Shading Plate
8	C2178020 запросить цену →		A/D Conversion Board
9	C2173053 запросить цену →		Original Feed Roller
10	C2173056 запросить цену →		Original Separation Roller
11	C2173033 запросить цену →		Rear Side Plate - Scanner
12	C2173046 запросить цену →		Gear - Feed Roller
13	C2173044 запросить цену →		Gear - Scanner
14	C2173045 запросить цену →		Gear - Separation Roller
15	C2173043 запросить цену →		Gear - Scanner
16	C2173042 запросить цену →		Gear - Scanner
17	C2173040 запросить цену →		Plotter Motor - DC24V 48W
18	C2173059 запросить цену →		Mirror Stopper
19	C2173057 запросить цену →		Separation Roller Bracket
20	C2173062 запросить цену →		LED Board - Original Registration
21	C2173061 запросить цену →		Sensor Bracket
22	C2173066 запросить цену →		Sensor Bracket
23	C2173067 запросить цену →		ADF Set Sensor Ass’y
24	C2173095 запросить цену →		Mirror Stay
101	09603006W запросить цену →		Philips Flange Screw - M3x6
102	09653006W запросить цену →		Tapping Screw With Flat Washer-M3x6
25	C2173030 запросить цену →		Front Side Stay - Scanner
26	H0845204 запросить цену →		Lamp Legurator
103	09643006W запросить цену →		Tapping Screw With Flat Washer-M3x6
104	04330060W запросить цену →		Tapping Screw - M3x6
27	C2173047 запросить цену →		Mirror Stay
105	07200040E запросить цену →		Retaining Ring - M4
28	C2173084 запросить цену →		Safety Switch Actuator
29	C2178115 запросить цену →		Harness - Scanner Unit
106	07200030E запросить цену →		Retaining Ring - M3
30	C2173088 запросить цену →		Small Hinge Ass’y
107	08053385 запросить цену →		Bushing - 6mm
108	09604008W запросить цену →		Philips Flange Screw - M4x8
31	C2173085 запросить цену →		Large Hinge Ass’y
32	C2173058 запросить цену →		Mirror
109	03130040W запросить цену →		Philips Pan Head Screw - M3x4
33	C2178145 запросить цену →		Relay Harness - CCD/AD
110	03440060D запросить цену →		Philips Truss Head Screw - M4x6
34	C2173050 запросить цену →		Harness Holder Sheet
111	09643006W запросить цену →		Tapping Screw With Flat Washer-M3x6
112	02520060W запросить цену →		Screw - M3X6
35	C2253097 запросить цену →		Lens guide

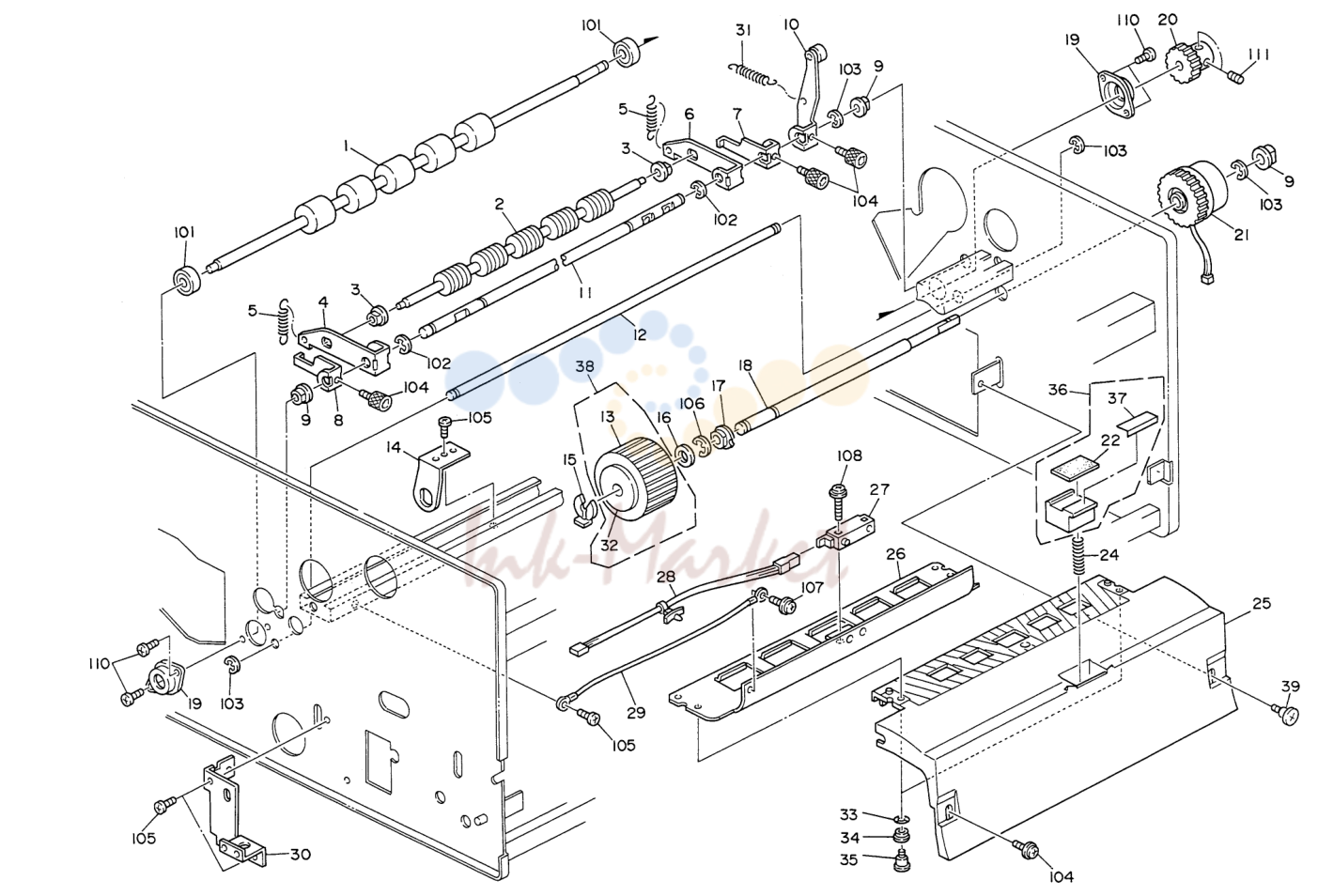

4. PAPER FEED SECTION (C225)

№	Артикул	Альт. артикул	Описание
1	C2175112 запросить цену →		Lower Feed Roller
37	C2175081 запросить цену →		Friction Guide Plate
38	C2175190 запросить цену →		Paper Feed Roller Ass’y
2	C2175113 запросить цену →		Upper Feed Roller
3	AA143331 запросить цену →		Stepped Screw - M4x7.5
4	C2175118 запросить цену →		Pressure Arm - Left
5	C2175185 запросить цену →		Spring - Roller Pressure
6	C2175119 запросить цену →		Pressure Arm - Right
7	C2175117 запросить цену →		Release Shaft Arm- Right
8	C2175116 запросить цену →		Release Shaft Arm - Left
9	50530223 ✓ в наличии		Bushing - 8mm
10	C2175126 запросить цену →		Cam Follower Plate
11	C2175125 запросить цену →		Feed Roller Release Shaft
12	C2175101 запросить цену →		Feed Stay Shaft
13	C2175191 запросить цену →		Paper Feed Roller
14	C2175146 запросить цену →		Feed Roller Bracket
15	C2093133 запросить цену →		Retaining Ring - M6
16	56001086 запросить цену →		Spacer - 10.2
17	50530419 запросить цену →		Bushing - 10mm
18	C2175071 запросить цену →		Feed Roller Shaft
19	C2002266 запросить цену →		Bearing Holder
20	C2175115 запросить цену →		Feed Roller Gear
21	C2175079 запросить цену →		Paper Feed Magnetic Clutch
22	C2175084 запросить цену →		Friction Pad
24	C2175095 запросить цену →		Separation Spring
25	C2175100 запросить цену →		Lower Paper Feed Guide
26	C2175104 запросить цену →		Upper Paper Guide Plate
101	07403008 запросить цену →		Ball Bearing - 8x22x7
27	A4225270 запросить цену →		Photosensor
102	07200040Z запросить цену →		Retaining Ring - M4
103	07200060Z запросить цену →		Retaining Ring - M6
28	C2178411 запросить цену →		Feed Sensor Relay Harness
29	C2178414 запросить цену →		Grounding Wire
104	09604008W запросить цену →		Philips Flange Screw - M4x8
105	04340080W запросить цену →		Tapping Screw - M4x8
30	C2172485 запросить цену →		Main Board Bracket - Lower
31	C2175130 запросить цену →		Spring - Cam Follower
106	07200080Z запросить цену →		Retaining Ring - M8
107	09513006W запросить цену →		Philips Screw With Flat Washer-M3x6
32	C2175188 запросить цену →		Paper Feed Roller Flange
108	09513012W запросить цену →		Philips Screw With Flat Washer-M3x1
33	C2175102 запросить цену →		Spring Washer
34	AA132094 запросить цену →		Spacer - Mounticg Arm
109	09514008W запросить цену →		Philips Screw With Flat Washer-M4x8
35	A4711085 запросить цену →		Stepped Screw
110	03130060W запросить цену →		Philips Pan Head Screw - M3x6
36	C2175090 запросить цену →		Friction Pad Ass’y
111	05740060E запросить цену →		Hexagon Headless Set Screw - M4x6

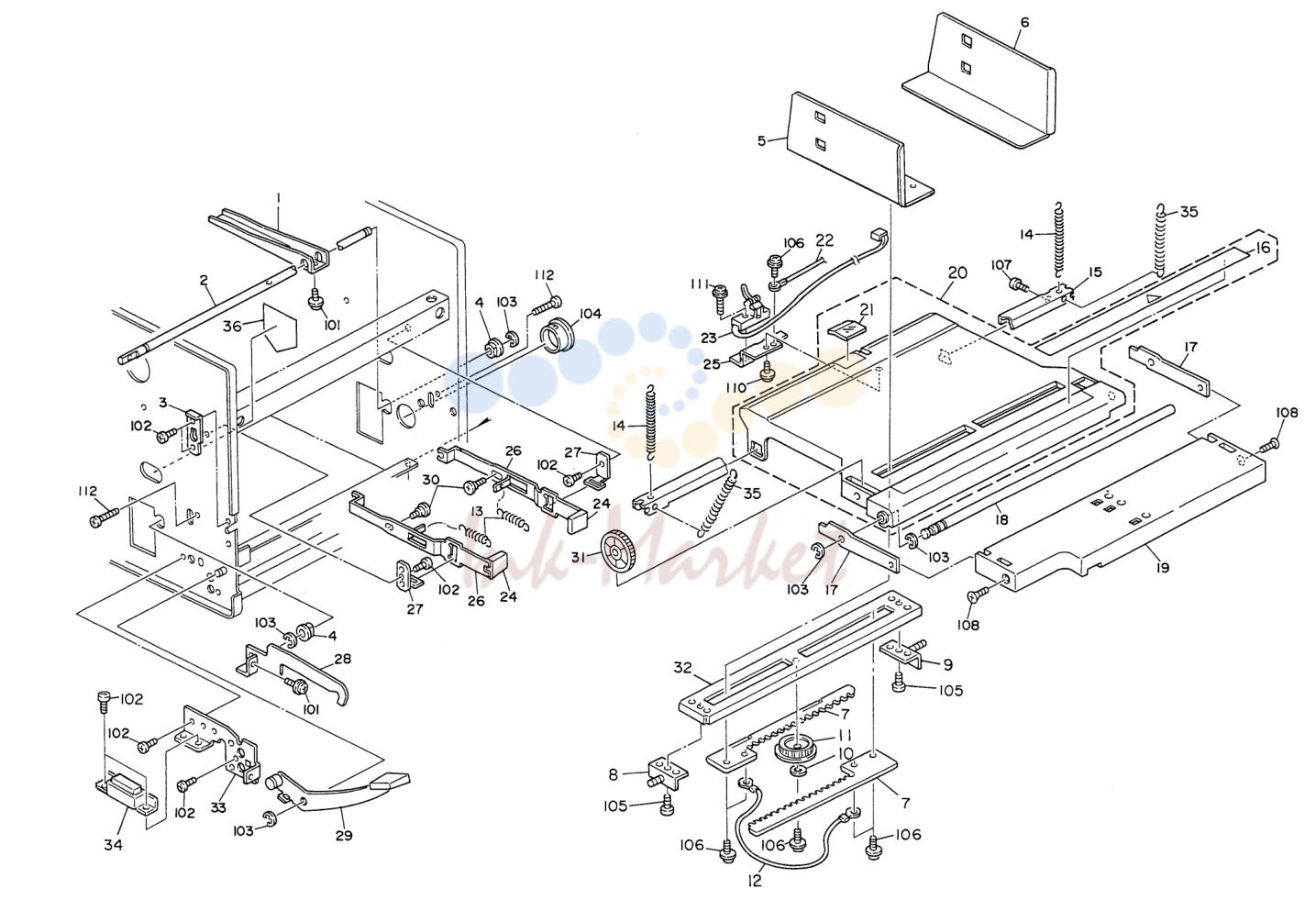

5. PAPER FEED TRAY SECTION (C225)

№	Артикул	Альт. артикул	Описание
1	C2175040 запросить цену →		Paper Table Support Arm
36	C2175017 запросить цену →		Cushion
2	C2175042 запросить цену →		Arm Shaft
3	C2175007 запросить цену →		Fixing Plate - Table Shaft
4	50530223 ✓ в наличии		Bushing - 8mm
5	C2255002 запросить цену →		Front Side Fence
6	C2255001 запросить цену →		Rear Side Fence
7	C2173005 запросить цену →		Original Guide Rack
8	C2255016 запросить цену →		Front Base Bracket
9	C2255015 запросить цену →		Rear Base Bracket
10	C2255013 запросить цену →		Gear Spacer
11	C2173006 запросить цену →		Gear - Original Guide
12	C2178415 запросить цену →		Grounding Wire - Frame
13	C2175068 запросить цену →		Spring - Feed Pressure Lever
14	C2175060 запросить цену →		Feed Pressure Spring
15	C2175023 запросить цену →		Paper Table Stay
16	C2252525 запросить цену →		Decal - Paper Size
17	C2175005 запросить цену →		Table Arm
18	C2175020 запросить цену →		Table Connection Shaft
19	C2175210 запросить цену →		Paper Table Extension
20	C2255212 запросить цену →		Rear Paper Feed Table
21	C2175011 запросить цену →		Friction Pad - Paper Table
22	C2178413 запросить цену →		Grounding Wire
23	C2178410 запросить цену →		Paper End Sensor Ass’y
101	09604008W запросить цену →		Philips Flange Screw - M4x8
24	C2175067 запросить цену →		Lever Cap
25	C2175018 запросить цену →		Sensor Bracket
102	04340080W запросить цену →		Tapping Screw - M4x8
26	C2175066 запросить цену →		Lever - Paper Feed Pressure
103	07200060Z запросить цену →		Retaining Ring - M6
104	11060349 запросить цену →		Bushing
27	C2175065 запросить цену →		Holder - Feed Pressure Lever
28	C2175041 запросить цену →		Tray Lower Arm
105	08011004 запросить цену →		Screw - M4x4
106	09513006W запросить цену →		Philips Screw With Flat Washer-M3x6
29	C2175059 запросить цену →		Tray Lower Lever
107	03130060W запросить цену →		Philips Pan Head Screw - M3x6
30	C2015125 запросить цену →		Shoulder Screw - M4
108	03240060W запросить цену →		PhilipsSunken Head Screw - M4x6
31	C2175038 запросить цену →		Fence Position Knob
109	07200040Z запросить цену →		Retaining Ring - M4
32	C2255010 запросить цену →		Paper Table Base
110	09653010W запросить цену →		Tapping Screw With Flat Washer-M3x1
33	C2252424 запросить цену →		Cover Bracket - Lower Right
34	C2258411 запросить цену →		Paper Table Sensor Ass’y
111	09513012W запросить цену →		Philips Screw With Flat Washer-M3x1
112	09514012W запросить цену →		Philips Screw With Washer - M4x12
35	C2175063 запросить цену →		Feed Pressure Spring - 135mm

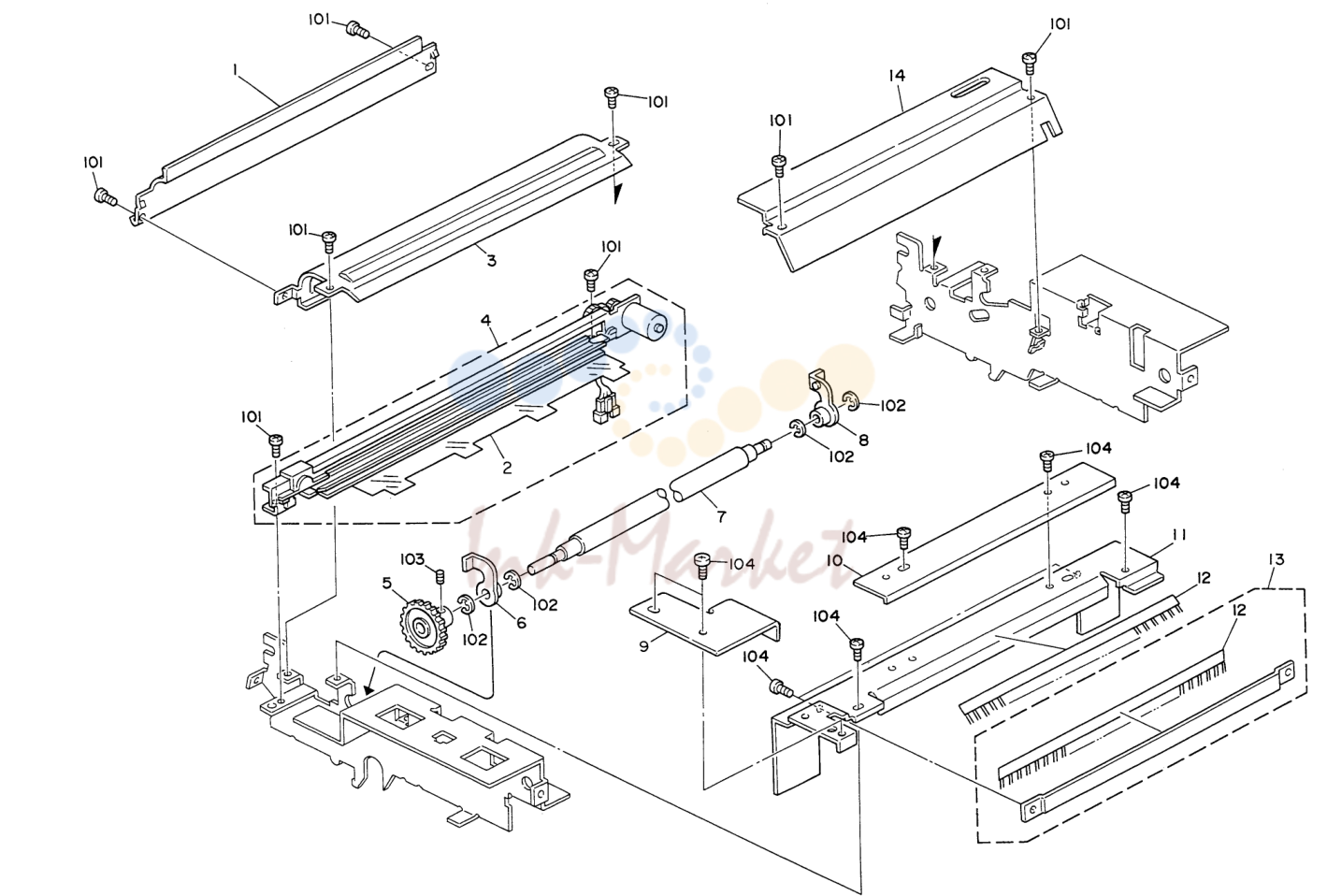

6. MASTER UNIT 1 (C225)

№	Артикул	Альт. артикул	Описание
1	C2174042 запросить цену →		Upper Master Guide
101	03130060W запросить цену →		Philips Pan Head Screw - M3x6
2	C2174031 запросить цену →		Master Guide
102	07200060Z запросить цену →		Retaining Ring - M6
103	05740040E запросить цену →		Hexagon Headless Set Screw - M4x4
3	C2174041 запросить цену →		Lower Master Guide
4	C2174029 запросить цену →		Cutter Unit
104	04330060W запросить цену →		Tapping Screw - M3x6
5	C2004143 запросить цену →		Gear - 40T
6	C2254073 запросить цену →		Right Bushing
7	C2174250 запросить цену →		Platen - A4
8	C2254074 запросить цену →		Left Bushing
9	C2254068 запросить цену →		Gear Cover
10	C2174069 запросить цену →		Platen Roller Support Plate
11	C2174167 запросить цену →		Platen Roller Cover
12	C2174111 запросить цену →		Antistatic Brush
13	C2174064 запросить цену →		Antistatic Brush Ass’y
14	C2174032 запросить цену →		Master Guide Plate

7. MASTER UNIT 2 (C225)

№	Артикул	Альт. артикул	Описание
101	07200020Z запросить цену →		Retaining Ring - M2
1	C2174005 запросить цену →		Roll Flange
2	C2174323 запросить цену →		Brake Lever
102	07200040Z запросить цену →		Retaining Ring - M4
3	C2174321 запросить цену →		Brake Roller
103	03230100W запросить цену →		Philips Sunken Head Screw - M3x10
104	03130060W запросить цену →		Philips Pan Head Screw - M3x6
4	C2003106 запросить цену →		Lock Spring
105	09604008W запросить цену →		Philips Flange Screw - M4x8
5	C2254023 запросить цену →		Stepped Screw
6	C2174378 запросить цену →		Bracket - Master Sensor
7	C2174336 запросить цену →		Spring - Master Sensor
8	52035230 запросить цену →		Master Sensor
9	C2258090 запросить цену →		Thermal Head - A4
10	C2174061 запросить цену →		Release Lever
11	C2178431 запросить цену →		Push Switch
12	C2178461 запросить цену →		Master Counter
13	C2178462 запросить цену →		Copy Counter
14	C2174081 запросить цену →		Idler Gear
15	C2174082 запросить цену →		Idler Gear
16	C2174006 запросить цену →		Cover Stay
17	C2173040 запросить цену →		Plotter Motor - DC24V 48W
18	C2254014 запросить цену →		Brake Shoe
19	C2174017 запросить цену →		Brake Pad
20	C2172542 запросить цену →		Decal - Master Setting
21	C2254022 запросить цену →		Stud - Thermal Head Base
22	C2254020 запросить цену →		Thermal Head Base
23	C2254028 запросить цену →		Pressure Spring
24	C2258110 запросить цену →		Plotter Harness
25	C2172519 запросить цену →		Decal - Counter
26	C2174102 запросить цену →		Rear Side Plate - Plotter
27	C2174101 запросить цену →		Front Side Plate - Plotter
28	C2174035 запросить цену →		Master Guide Mylar
29	C2174007 запросить цену →		Scanner Unit Base
30	C2254024 запросить цену →		Stud

8. DRUM SECTION 1 (C225)

№	Артикул	Альт. артикул	Описание
101	07200030Z запросить цену →		Retaining Ring - M3
1	C2174902 запросить цену →		Drum Clamper Ass’y
102	08046107 запросить цену →		Hexagon Bolt - M2x4
2	C2174552 запросить цену →		Master Eject Pawl
3	C2174744 запросить цену →		Clamper Magnet Plate
103	09513008Z запросить цену →		Philips Screw With Flat Washer - M3
104	09513006Z запросить цену →		Philips Screw With Flat Washer - M3
4	C2174639 запросить цену →		Clamper Base
105	08046091 запросить цену →		Hexagonal Set Screw - M2x5
5	C2174549 запросить цену →		Rear Clamper Spring
7	C2174555 запросить цену →		Eject Pawl Spring
8	C2174511 запросить цену →		Sensor Sheet - 8x20
9	C2254636 запросить цену →		Tetron Screen - LG
9	C2254634 запросить цену →		Tetron Screen - A4
10	C2174550 запросить цену →		Rear Scrren Holder
11	C2174532 запросить цену →		Metal Screen Mylar
12	C2174530 запросить цену →		Metal Screen - LG
12	C2254530 запросить цену →		Metal Screen - A4
13	C2174504 запросить цену →		Clamper Cam
14	C2174551 запросить цену →		Front Scrren Holder
15	C2174547 запросить цену →		Clamper Shaft
16	C2174646 запросить цену →		Friction Pad - Clamper
17	C2174652 запросить цену →		Mater Stopper - 5x160
18	C2174537 запросить цену →		Screen Mylar

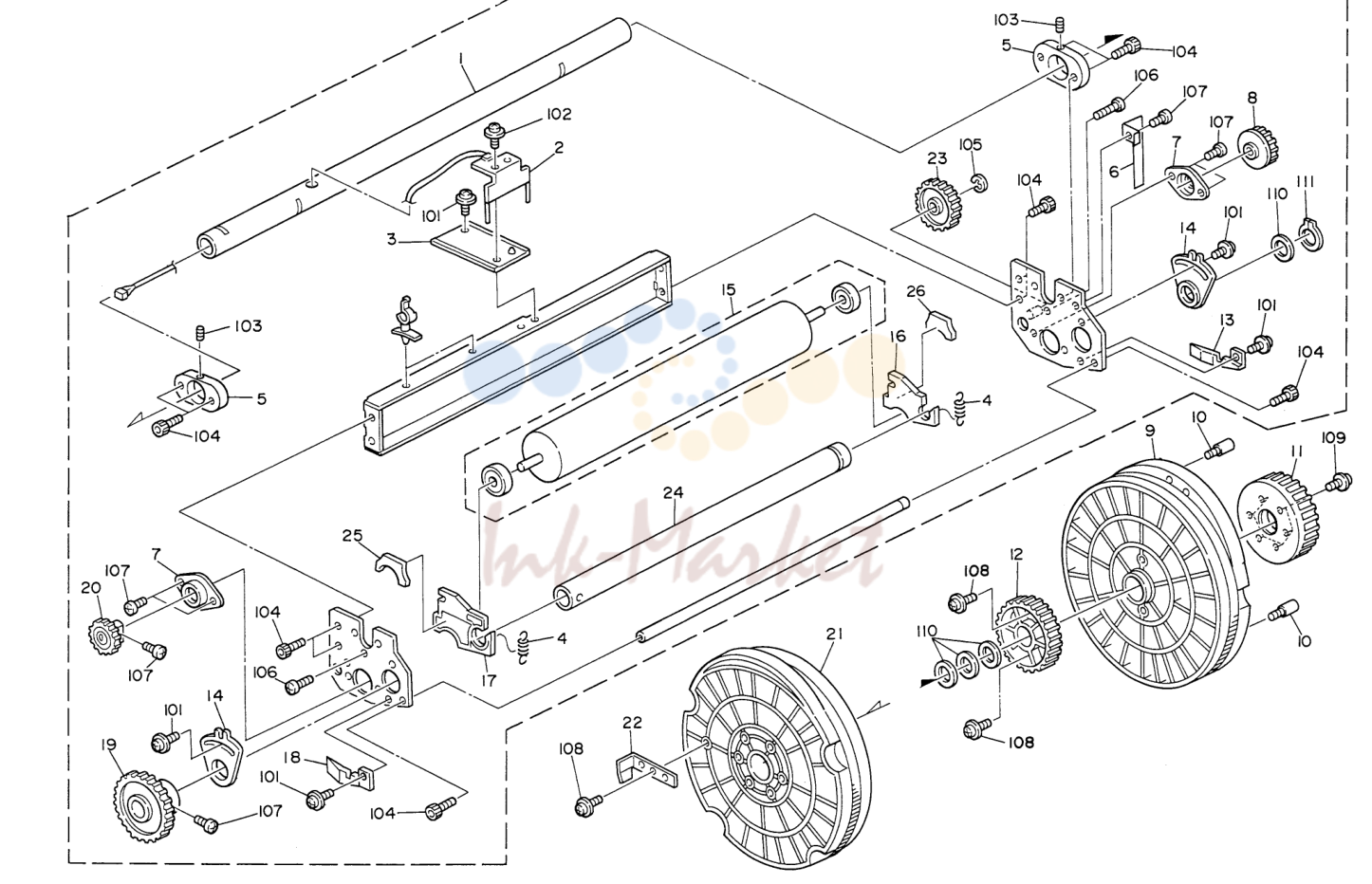

9. DRUM SECTION 2 (C225)

№	Артикул	Альт. артикул	Описание
102	04330060Z запросить цену →		Tapping Screw - M3x6
1	C2174517 запросить цену →		Drum Shaft
2	C2174509 запросить цену →		Ink Detector
103	05740040E запросить цену →		Hexagon Headless Set Screw - M4x4
104	05940080E запросить цену →		Bolt - M4x8
3	C2174507 запросить цену →		Detector Holder
4	C2154557 запросить цену →		Spring
105	07200050Z запросить цену →		Retaining Ring - M5
106	03140080Z запросить цену →		Philips Screw - 4x8
5	C2174527 запросить цену →		Roller Unit Holder
6	C2174506 запросить цену →		Grounding Plate
107	03130050Z запросить цену →		Philips Screw - 3x5
108	09513006Z запросить цену →		Philips Screw With Flat Washer - M3
7	C2014665 запросить цену →		Bearing Holder
8	C2174582 запросить цену →		Gear - One-way
109	09513008Z запросить цену →		Philips Screw With Flat Washer - M3
9	C2174585 запросить цену →		Rear Drum Flange
110	08077114 запросить цену →		Washer - 16x24x0.3mm
9	C2254701 запросить цену →		Rear Drum Flange
111	07250160E запросить цену →		Retaining Ring C - M16
10	52053966 запросить цену →		Set Screw
11	C2174502 запросить цену →		Drum Gear
12	C2174581 запросить цену →		Ink Roller Drive Gear
13	C2174599 запросить цену →		Rear Drum Blade
14	C2004723 запросить цену →		Adjusting Plate - Doctor Roller
15	C2174519 запросить цену →		Ink Roller
16	C2184594 запросить цену →		Rear Bank Plate
17	C2184592 запросить цену →		Front Bank Plate
18	C2174598 запросить цену →		Front Drum Blade
19	C2174580 запросить цену →		Gear - Doctor Roller Drive
20	C2004748 запросить цену →		Gear - 45T
21	C2174584 запросить цену →		Front Drum Flange
21	C2254700 запросить цену →		Front Drum Flange
22	C2174503 запросить цену →		Sensor Actuator
23	C2074672 запросить цену →		Gear - 36Z
24	C2174524 запросить цену →		Doctor Roller
25	C2174596 запросить цену →		Sponge - Bank Plate
26	C2174597 запросить цену →		Sponge Rear Bank Plate

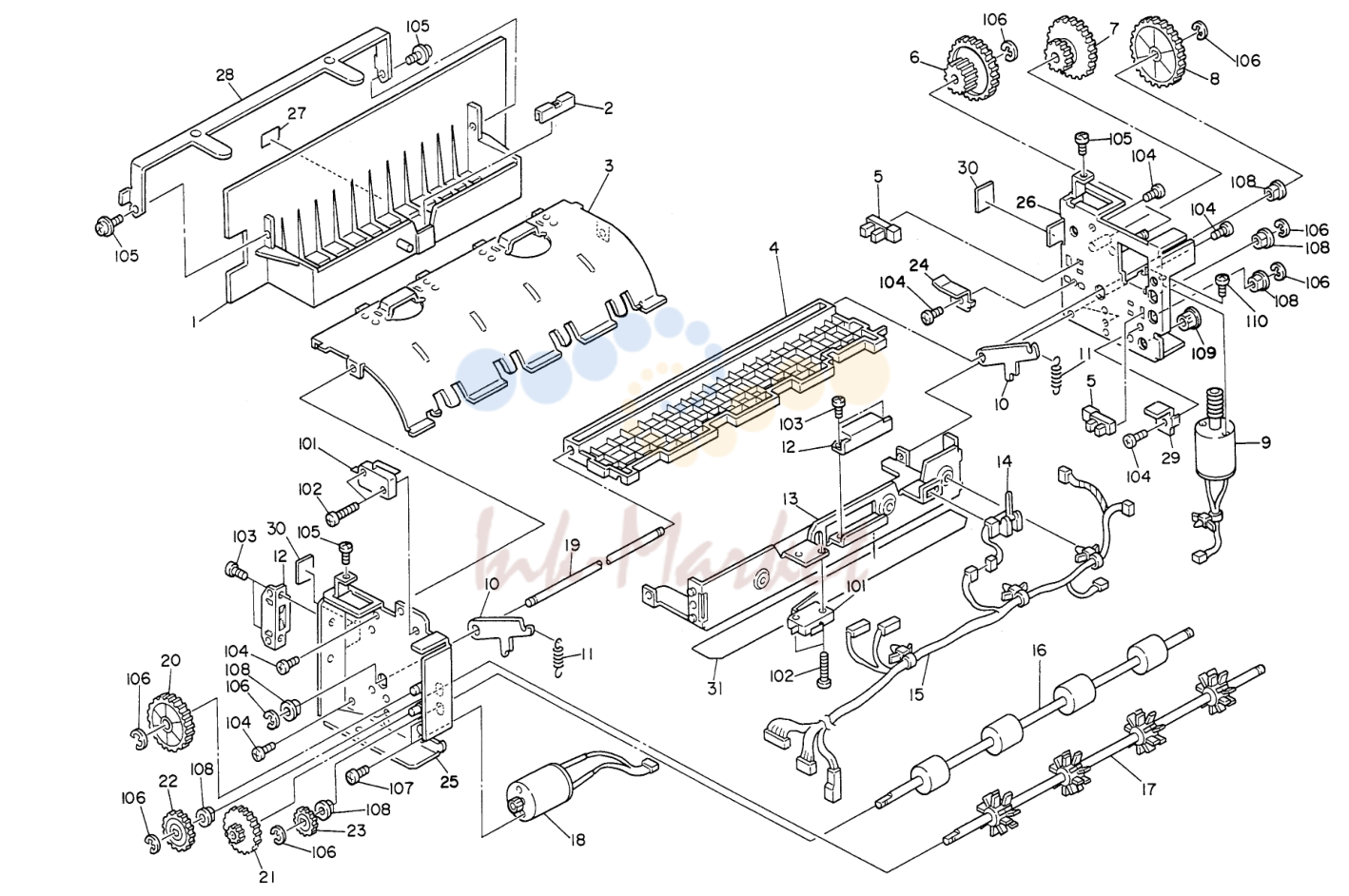

10. MASTER EXIT SECTION (C225)

№	Артикул	Альт. артикул	Описание
101	12042267 запросить цену →		Micro Switch - V-162-3C25
1	C2173676 запросить цену →		Master Eject Box
102	03130140W запросить цену →		Philips Pan Head Screw - M3x14
2	C2173572 запросить цену →		Magnet Catch Plate
103	03140060W запросить цену →		Philips Pan Head Screw - M4x6
3	C2253567 запросить цену →		Guide Plate - Eject Unit
104	03130060W запросить цену →		Philips Pan Head Screw - M3x6
4	C2173656 запросить цену →		Pressure Plate
5	AW020021 запросить цену →		Photointerruptor - 175487-3
105	09604008W запросить цену →		Philips Flange Screw - M4x8
106	07200040Z запросить цену →		Retaining Ring - M4
6	52052681 запросить цену →		Coupled Gear - 17T/50T
107	08011135 запросить цену →		Philips Pan Head Screw - M3x3
7	52052680 запросить цену →		Coupled Gear - 16T/53T
8	C2173684 запросить цену →		Gear - Pressure Plate
108	08053385 запросить цену →		Bushing - 6mm
9	C2178447 запросить цену →		DC Motor - 24V/7.2W
109	11060087 запросить цену →		Snap Bushing - 7.9mm Ul
110	03130040W запросить цену →		Philips Pan Head Screw - M3x4
10	C2173553 запросить цену →		Pressure Plate Arm
11	C2173555 запросить цену →		Pressure Plate Spring
12	AG070004 запросить цену →		Magnetic Catch
13	C2173521 запросить цену →		Eject Unit Base
14	C2178446 запросить цену →		Photointerruptor - Master Eject
15	C2178120 запросить цену →		Harness - Eject Unit
16	C2173541 запросить цену →		Lower Eject Roller
17	C2173532 запросить цену →		Upper Eject Roller
18	C2178441 запросить цену →		Master Eject Motor
19	C2173552 запросить цену →		Pressure Plate Shaft
20	C2173581 запросить цену →		Coupled Gear - Large
21	C2003604 запросить цену →		Coupled Gear - 16T & 50T
22	C2173582 запросить цену →		Gear - Upper Roller
23	C2173583 запросить цену →		Gear - Lower Roller
24	C2173515 запросить цену →		Sensor Cover
25	C2173601 запросить цену →		Left Side Plate - Eject Unit
26	C2173611 запросить цену →		Right Side Plate - Eject Unit
27	C2172523 запросить цену →		Knob Seal
28	C2253577 запросить цену →		Master Holder
29	C2253518 запросить цену →		Master Eject Sensor Cover
30	C2253506 запросить цену →		Master Holder Cover
31	C2256038 запросить цену →		Mylar - Paper Exit

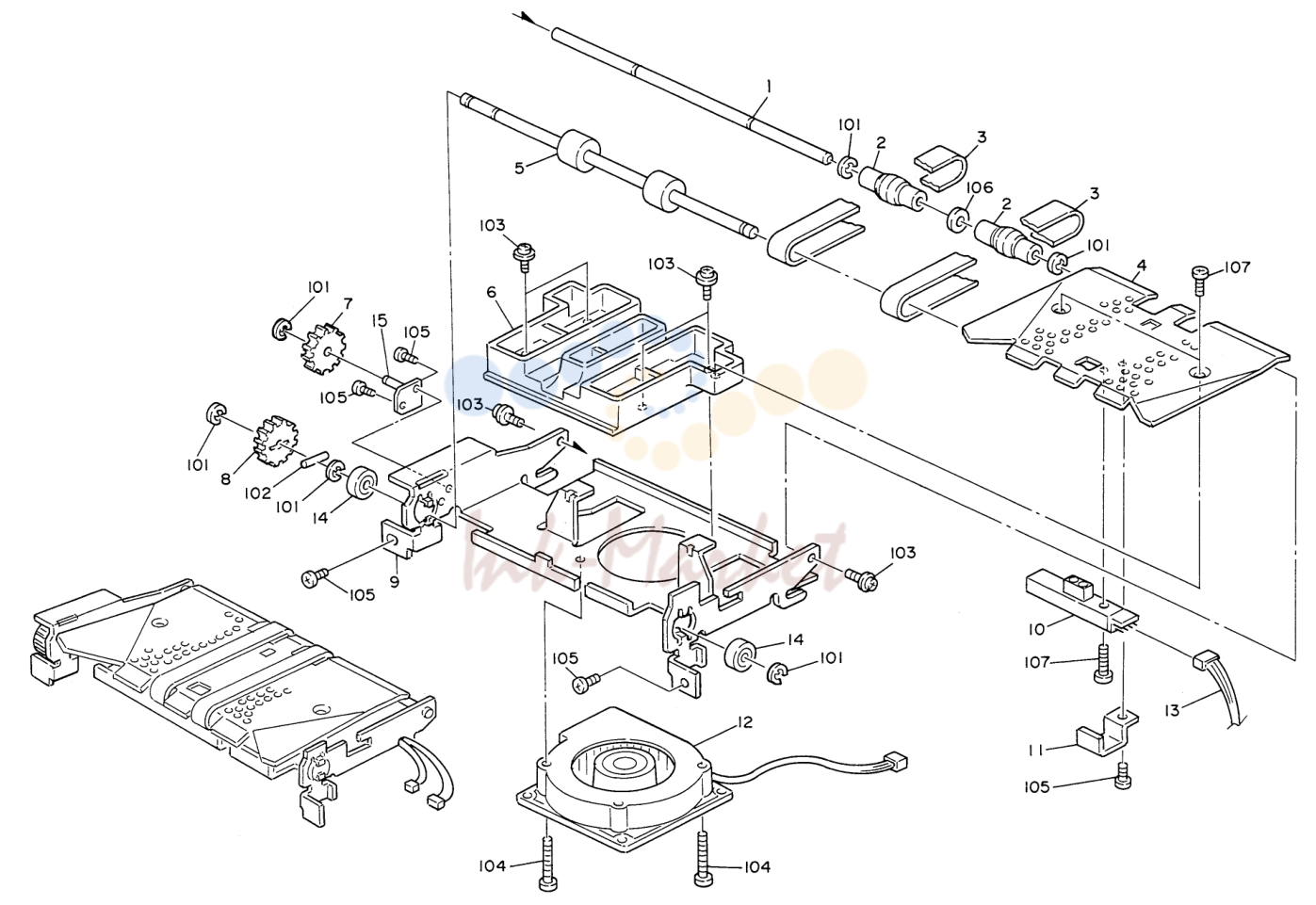

11. DELIVERY TABLE (C225)

№	Артикул	Альт. артикул	Описание
101	07200060Z запросить цену →		Retaining Ring - M6
1	C2256023 запросить цену →		Driven Roller Shaft
102	03130140W запросить цену →		Philips Pan Head Screw - M3x14
2	C2196008 запросить цену →		Driven Roller - Transport Belt
3	C2076011 запросить цену →		Transport Belt
103	09604008W запросить цену →		Philips Flange Screw - M4x8
104	03140350W запросить цену →		Philips Pan Head Screw - M4x35
4	C2256005 запросить цену →		Paper Entrance Plate
5	C2256019 запросить цену →		Transport Drive Roller
105	03130060W запросить цену →		Philips Pan Head Screw - M3x6
106	07010060Z запросить цену →		Flat Washer - M6
6	C2136017 запросить цену →		Vacuum Duct
7	C2256013 запросить цену →		Idle Gear
107	03230100W запросить цену →		Philips Sunken Head Screw - M3x10
8	C2256020 запросить цену →		Drive Gear
9	C2256002 запросить цену →		Base Plate
10	C2138137 запросить цену →		Master Sensor
11	C2256009 запросить цену →		Exit Sensor Cover
12	C2198204 запросить цену →		Vacuum Fan Motor - DC24V 0.3A
13	C2258148 запросить цену →		Relay Harness
14	50530223 ✓ в наличии		Bushing - 8mm
15	C2256010 запросить цену →		Idler Shaft

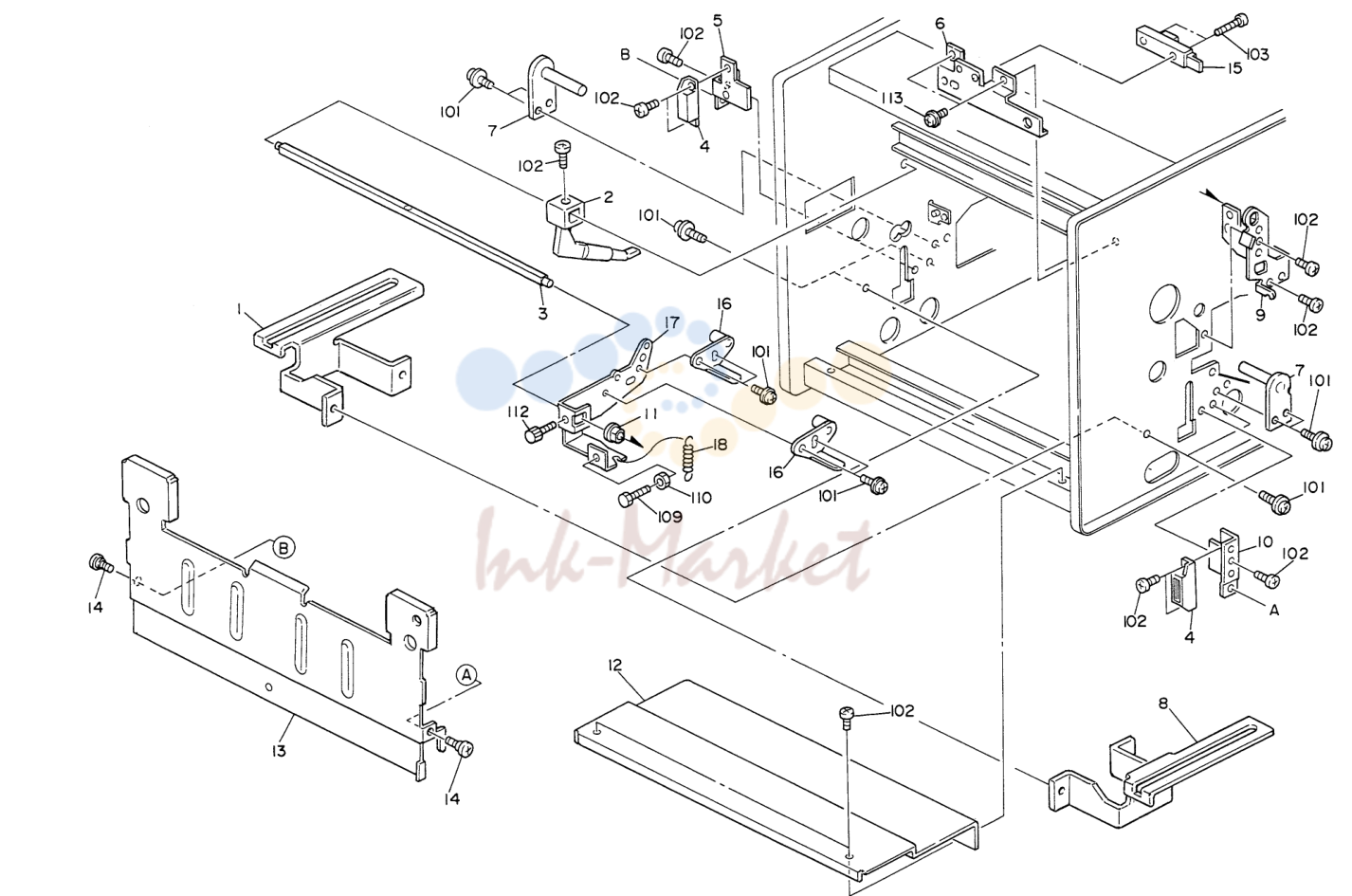

12. PAPER EXIT SECTION 1 (C225)

№	Артикул	Альт. артикул	Описание
101	09604008W запросить цену →		Philips Flange Screw - M4x8
1	C2256032 запросить цену →		Left Positioning Plate
102	04340080W запросить цену →		Tapping Screw - M4x8
2	C2255609 запросить цену →		Exit Pawl
3	C2255607 запросить цену →		Pick-off Pawl Shaft
103	03130080W запросить цену →		Philips Pan Head Screw - M3x8
4	AG070004 запросить цену →		Magnetic Catch
104	09513006W запросить цену →		Philips Screw With Flat Washer-M3x6
5	C2256036 запросить цену →		Vacuum Right Bracket
106	03130120W запросить цену →		Philips Pan Head Screw - M3x12
107	03130050W запросить цену →		Philips Pan Head Screw - M3x5
6	C2175623 запросить цену →		Sensor Bracket
7	C2256033 запросить цену →		Vacuum Front Guide
108	03130060W запросить цену →		Philips Pan Head Screw - M3x6
8	C2256031 запросить цену →		Right Positioning Plate
109	05840120Z запросить цену →		Hexagon Bolt - M4x12
9	C2255606 запросить цену →		Shaft Bracket
110	07100040Z запросить цену →		Hex Nut
10	C2256037 запросить цену →		Vacuum Left Bracket
112	03140080Z запросить цену →		Philips Screw - 4x8
113	08011004 запросить цену →		Screw - M4x4
11	50530447 запросить цену →		Bushing - 6mm
12	C2256042 запросить цену →		Exit Lower Cover
13	C2256041 запросить цену →		Exit Side Plate
14	C2174426 запросить цену →		Shoulder Screw
15	C2138137 запросить цену →		Master Sensor
16	C2175602 запросить цену →		Follower Bracket
17	C2175601 запросить цену →		Arm - Exit Pawl Shaft
18	C2175608 запросить цену →		Spring - Exit Pawl Shaft

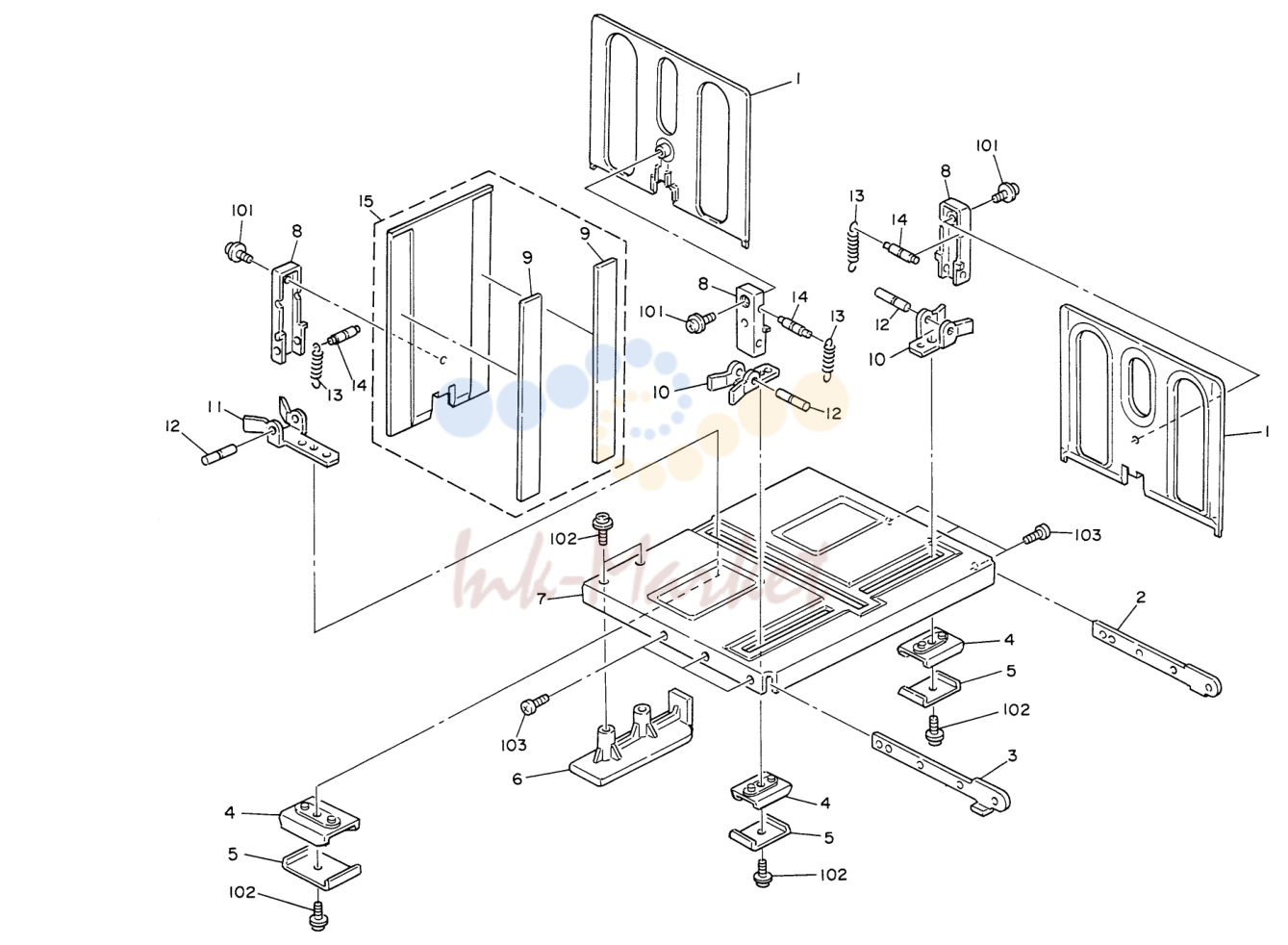

13. PAPER EXIT SECTION 2 (C225)

№	Артикул	Альт. артикул	Описание
101	09604008W запросить цену →		Philips Flange Screw - M4x8
1	C2256110 запросить цену →		Paper Delivery Side Fence
102	09653006W запросить цену →		Tapping Screw With Flat Washer-M3x6
2	C2256106 запросить цену →		Right Side Stay
103	03130050W запросить цену →		Philips Pan Head Screw - M3x5
3	C2256107 запросить цену →		Left Side Stay
4	C2256121 запросить цену →		Exit Guide Slider
5	C2256122 запросить цену →		Spring Plate
6	C2256104 запросить цену →		Exit Table Grip
7	C2256102 запросить цену →		Exit Table
8	C2256111 запросить цену →		Exit Guide Case
9	C2256127 запросить цену →		Cushion - End Fence
10	C2256116 запросить цену →		Side Fence Bracket
11	C2256130 запросить цену →		End Fence Bracket
12	C2256114 запросить цену →		Lower Pressure Spring Pin
13	C2256112 запросить цену →		Guide Plate Spring
14	C2256113 запросить цену →		Upper Pressure Spring
15	C2256125 запросить цену →		Paper Delivery End Fence

14. DRIVER SECTION 1 (C225)

№	Артикул	Альт. артикул	Описание
1	C2178420 запросить цену →		Main Motor - DC38V 36.4W
101	07200060Z запросить цену →		Retaining Ring - M6
3	C2256047 запросить цену →		Vacuum Drive Gear
102	06330140Z запросить цену →		Parralel Pin - 3x14
103	07403008 запросить цену →		Ball Bearing - 8x22x7
4	50530223 ✓ в наличии		Bushing - 8mm
104	03130060W запросить цену →		Philips Pan Head Screw - M3x6
5	C2256046 запросить цену →		Vacuum Drive Shaft
105	09604008W запросить цену →		Philips Flange Screw - M4x8
6	C2176001 запросить цену →		Pulley - Exit Roller
7	C2172250 запросить цену →		Timing Belt - 120S3M660UK
106	09524014W запросить цену →		Pilips Screw - M4x14
8	C2172230 запросить цену →		Drum Drive Gear Ass’y
107	05740060E запросить цену →		Hexagon Headless Set Screw - M4x6
9	C2175077 запросить цену →		Feed Drive Pulley
108	08075044 запросить цену →		Spacer - 8.1mm X 11.5mm X 0.2
109	07403010 запросить цену →		Ball Bearing - 10x26x8mm
10	C2172225 запросить цену →		Exit Roller Bracket
110	03150200Z запросить цену →		Philips Screw - 5x20
11	C2002266 запросить цену →		Bearing Holder
12	C2015134 запросить цену →		Bearing Holder
111	08046101 запросить цену →		Hexagon Bolt - M3
13	C2172241 запросить цену →		Drum Drive Gear Bracket
112	09513006W запросить цену →		Philips Screw With Flat Washer-M3x6
14	C2175110 запросить цену →		Feed Motor Bracket
113	06330180Z запросить цену →		Parralel Pin - 3x14
15	C2175115 запросить цену →		Feed Roller Gear
16	C2175109 запросить цену →		Paper Feed Motor - DC24V 240W
17	C2175082 запросить цену →		Bracket - Feed Clutch
18	C2172211 запросить цену →		Main Motor Bracket
19	C2172221 запросить цену →		Tension Roller
20	C2172216 запросить цену →		Tension Bracket
21	C2172210 запросить цену →		Main Motor Pulley

15. DRIVER SECTION 2 (C225)

№	Артикул	Альт. артикул	Описание
36	55076144 запросить цену →		Rink Spring
1	C2174421 запросить цену →		Bracket - Image Shift Drive
37	54032819 запросить цену →		Spring Anchor - Reverse Roller
2	C2178226 запросить цену →		Master Eject Motor - DC24V/7.2W
3	C2002331 запросить цену →		Gear - 20T
38	C2175530 запросить цену →		Pressure Release Spring
4	C2002332 запросить цену →		Gear - 16T
5	C2174418 запросить цену →		Cover Cap
6	C2174419 запросить цену →		Cover - Master Eject
7	C2174420 запросить цену →		Drum Positioning Guide
8	C2254410 запросить цену →		Drive Clamp Bracket
9	C2178423 запросить цену →		Microswitch - Clamper Drive
10	C2172205 запросить цену →		Main Motor Bracket
11	C2174413 запросить цену →		Drive Clamp Rack
12	C2174416 запросить цену →		Rack Guide Sleeve
13	C2003604 запросить цену →		Coupled Gear - 16T & 50T
14	C2175523 запросить цену →		Pressure Release Lever - Front
15	C2175512 запросить цену →		Print Pressure Spring
16	C2098262 запросить цену →		Release Solenoid
17	C2175505 запросить цену →		Rear Pressure Arm
18	50530223 ✓ в наличии		Bushing - 8mm
19	C2175508 запросить цену →		Pressure Arm Cap
20	C2175528 запросить цену →		Shoulder Screw - Sensor Actuator
21	C2175501 запросить цену →		Press Roller
22	C2175507 запросить цену →		Front Pressure Arm
23	56073927 запросить цену →		Stepped Screw - M3x8
24	C2175521 запросить цену →		Front Lever Arm
101	09604008W запросить цену →		Philips Flange Screw - M4x8
25	C2175524 запросить цену →		Stud - Front Release Lever
102	08011135 запросить цену →		Philips Pan Head Screw - M3x3
26	C2175509 запросить цену →		Pressure Side Plate - Left
103	04340080W запросить цену →		Tapping Screw - M4x8
27	C2175149 запросить цену →		Sensor Bracket - Lower
104	07200040Z запросить цену →		Retaining Ring - M4
28	AW020021 запросить цену →		Photointerruptor - 175487-3
29	C2175148 запросить цену →		Sensor Bracket - Upper
105	09513006W запросить цену →		Philips Screw With Flat Washer-M3x6
106	07200030Z запросить цену →		Retaining Ring - M3
30	C2175147 запросить цену →		Sensor Bracket - Left
31	C2174417 запросить цену →		Drive Clamp Lever
107	07200060Z запросить цену →		Retaining Ring - M6
32	C2174426 запросить цену →		Shoulder Screw
108	02520060B запросить цену →		Screw - M2X6
33	C2175522 запросить цену →		Rear Lever Arm
109	08077114 запросить цену →		Washer - 16x24x0.3mm
110	07403008 запросить цену →		Ball Bearing - 8x22x7
34	C2175520 запросить цену →		Pressure Release Lever
111	06230100E запросить цену →		Spring Pin - 3x10mm
35	C2175527 запросить цену →		Click Support Plate

Каталог очень большой (798 позиций). Показаны первые 15 узлов со схемами; полный список доступен по запросу.
