Ricoh ricoh B121 2015 2018 — каталог запчастей со схемами

Содержание

• 1. RICOHGROUPCOMPANIES
• 2. EXTERIOR 2 (B122/B123)
• 3. OPERATION PANEL (B121/B122/B123)
• 4. OPTICS SECTION 1 (B121/B122/B123)
• 5. OPTICS SECTION 2 (B121/B122/B123)
• 6. OPTICS SECTION 3 (B121/B122/B123)

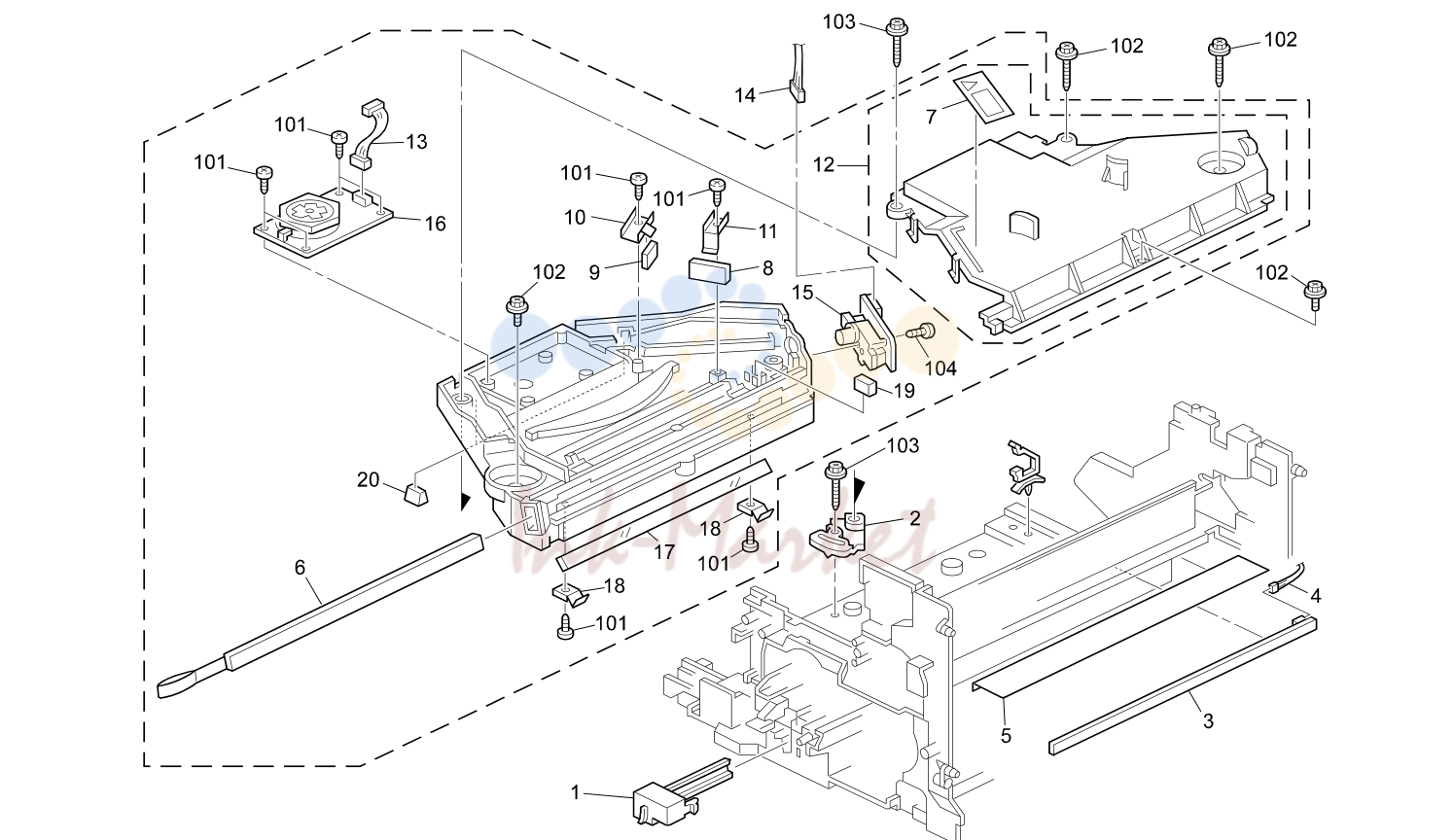

• 7. LASER UNIT (B121/B122/B123)

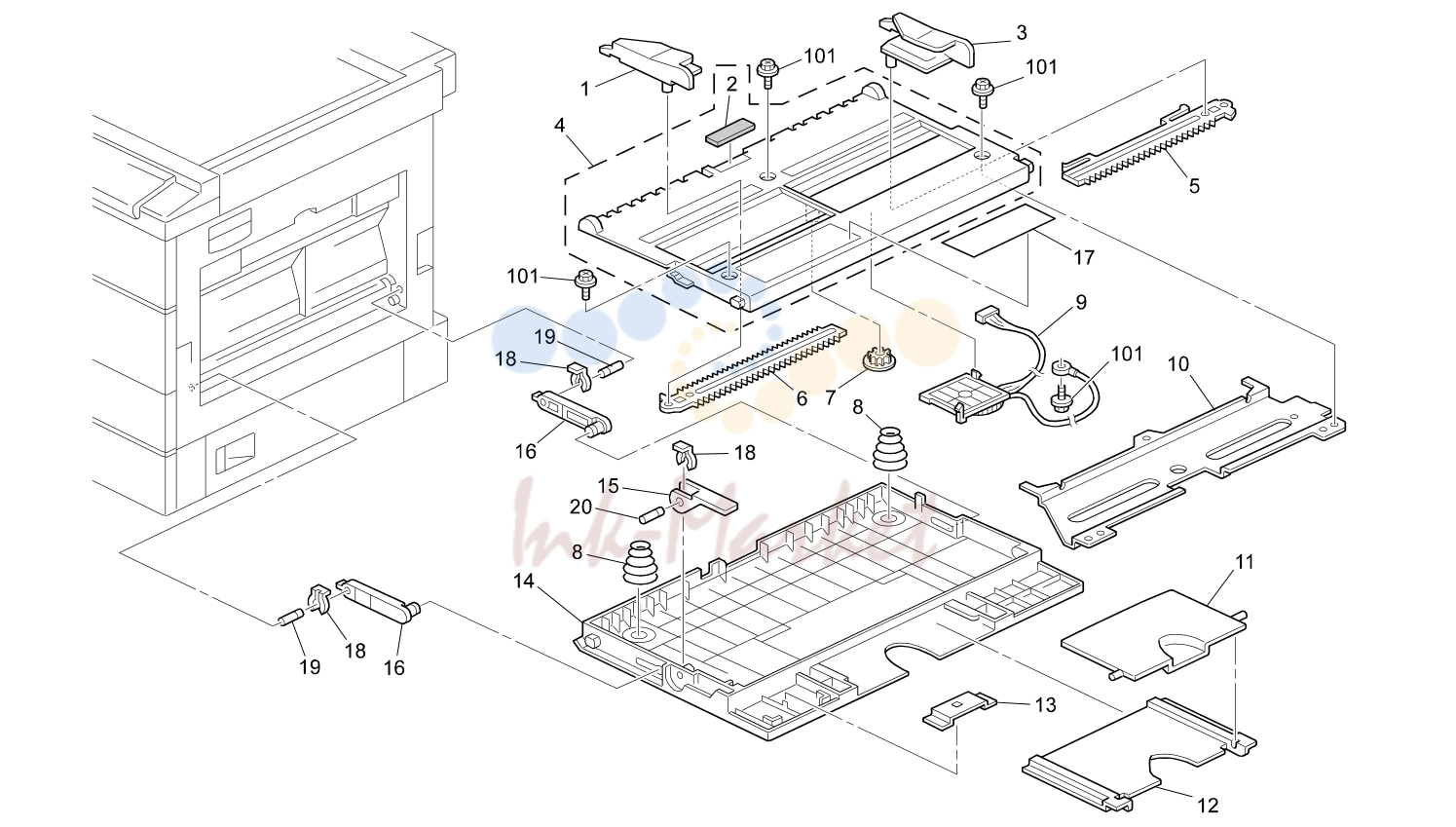

• 8. BY-PASS FEED SECTION (B121/B122/B123)

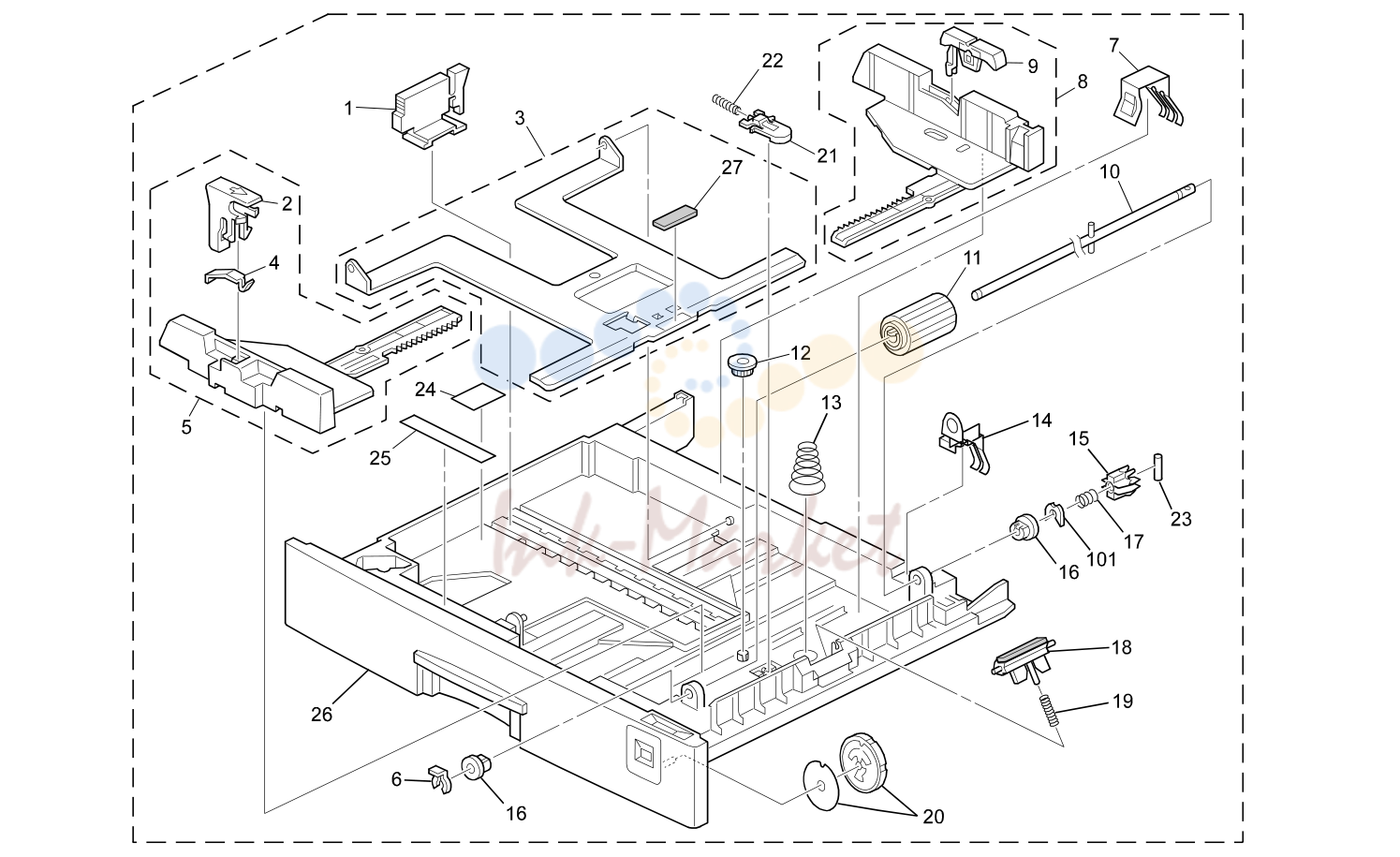

• 9. PAPER CASSETTE (B121/B122/B123)

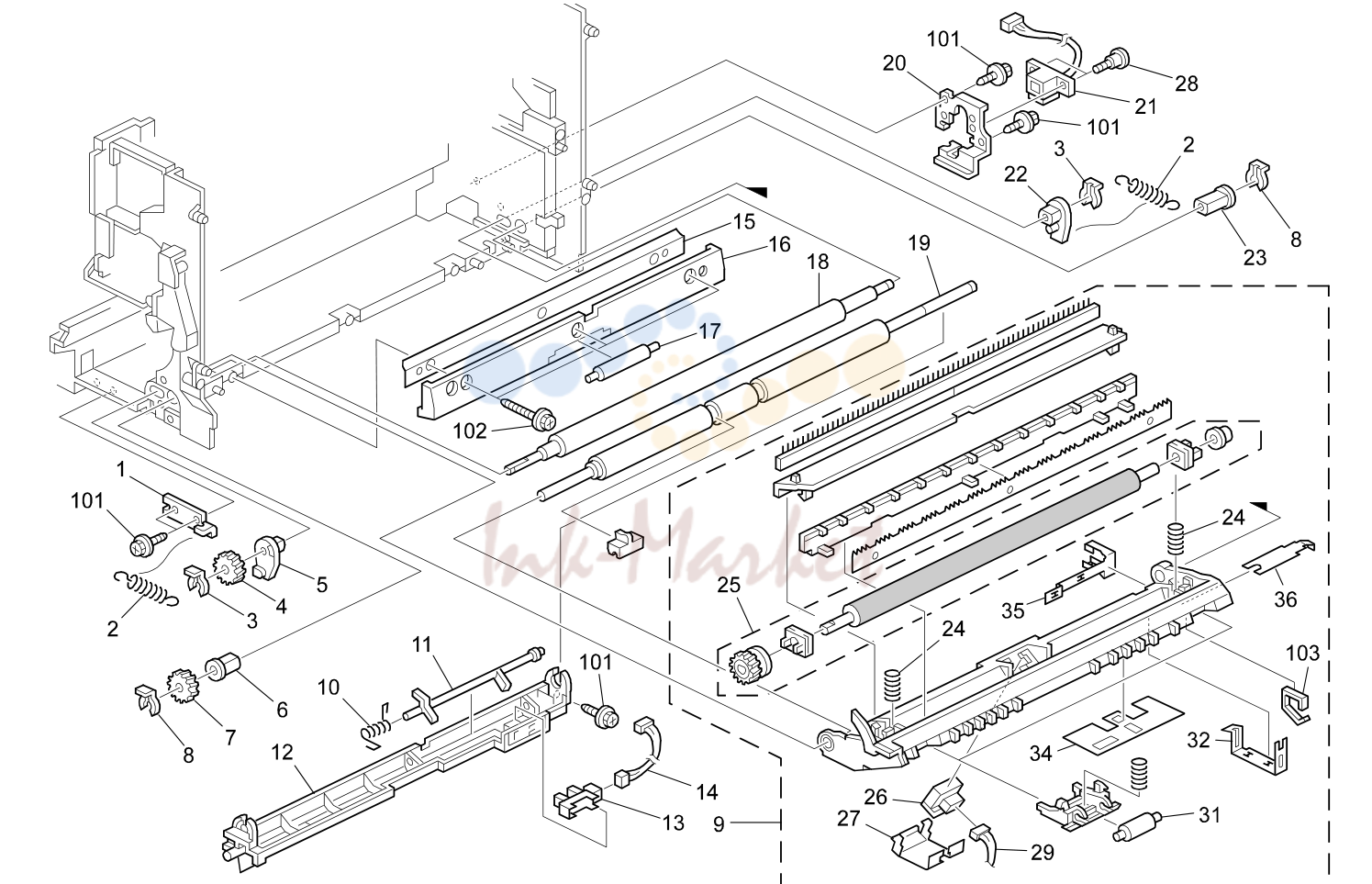

• 10. PAPER REGISTRATION (B121/B122/B123)

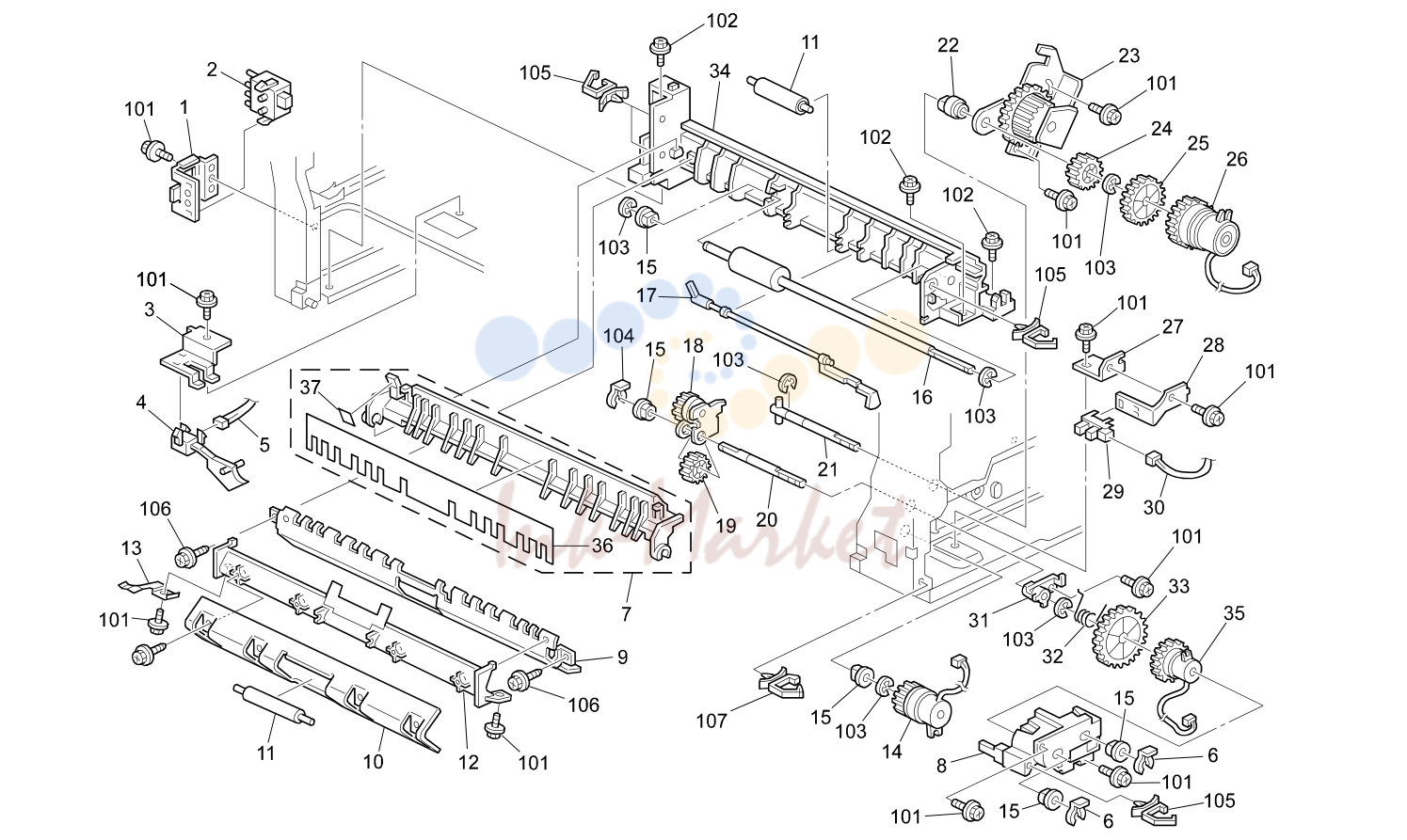

• 11. 1ST PAPER FEED SECTION (B121/B122/B123)

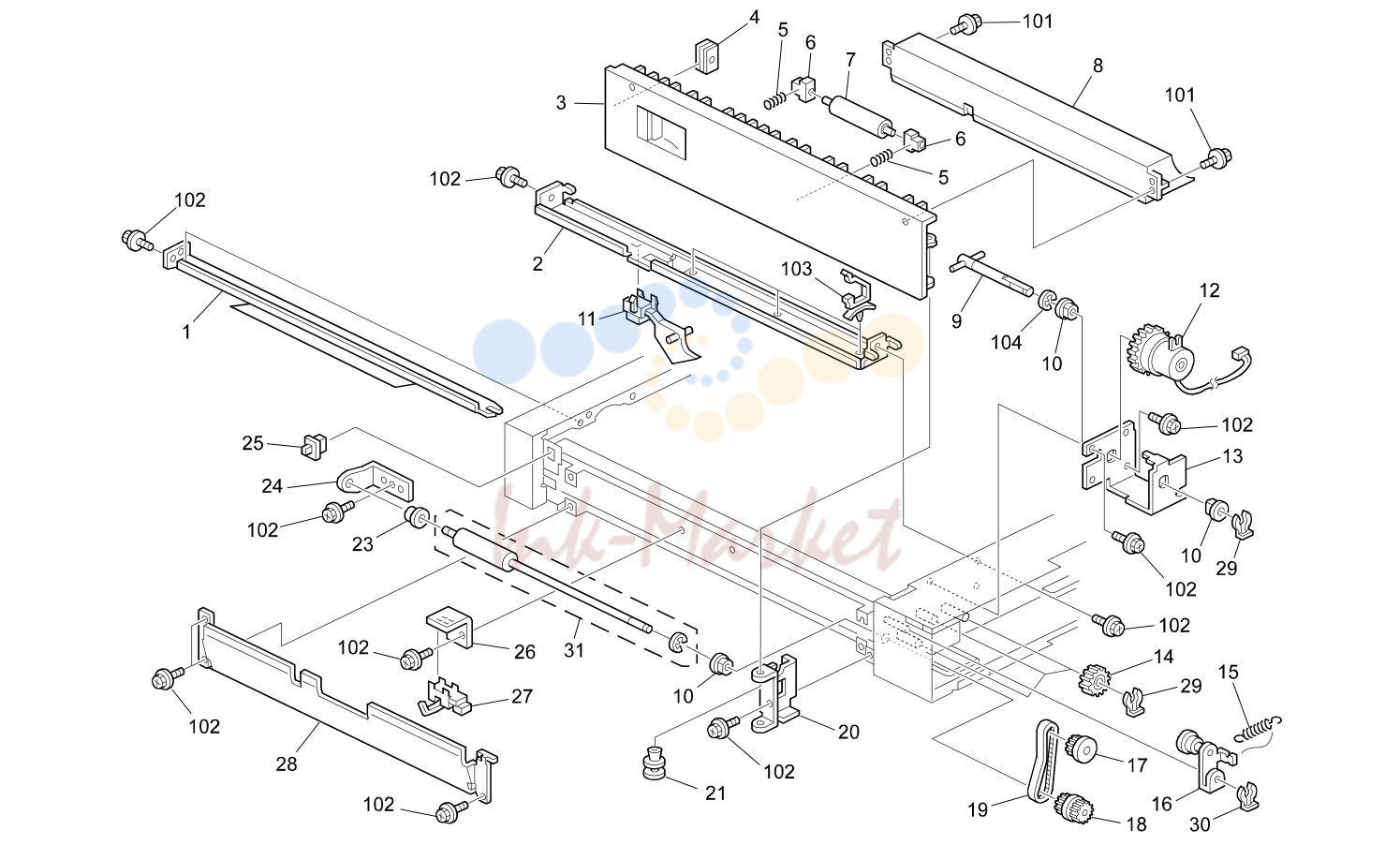

• 12. 2ND PAPER FEED SECTION (B122/B123)

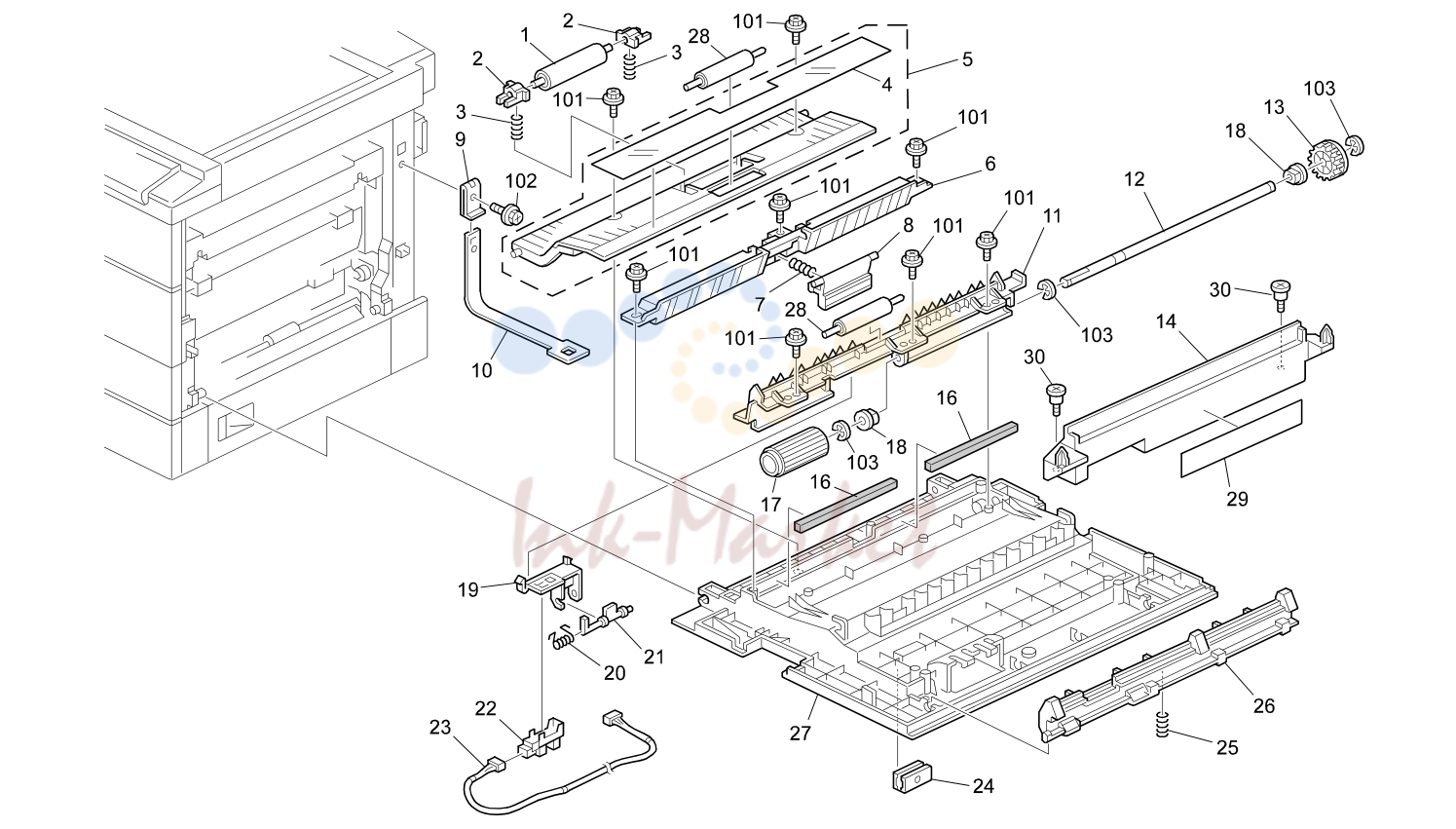

• 13. VERTICAL TRANSPORT (B121/B122)

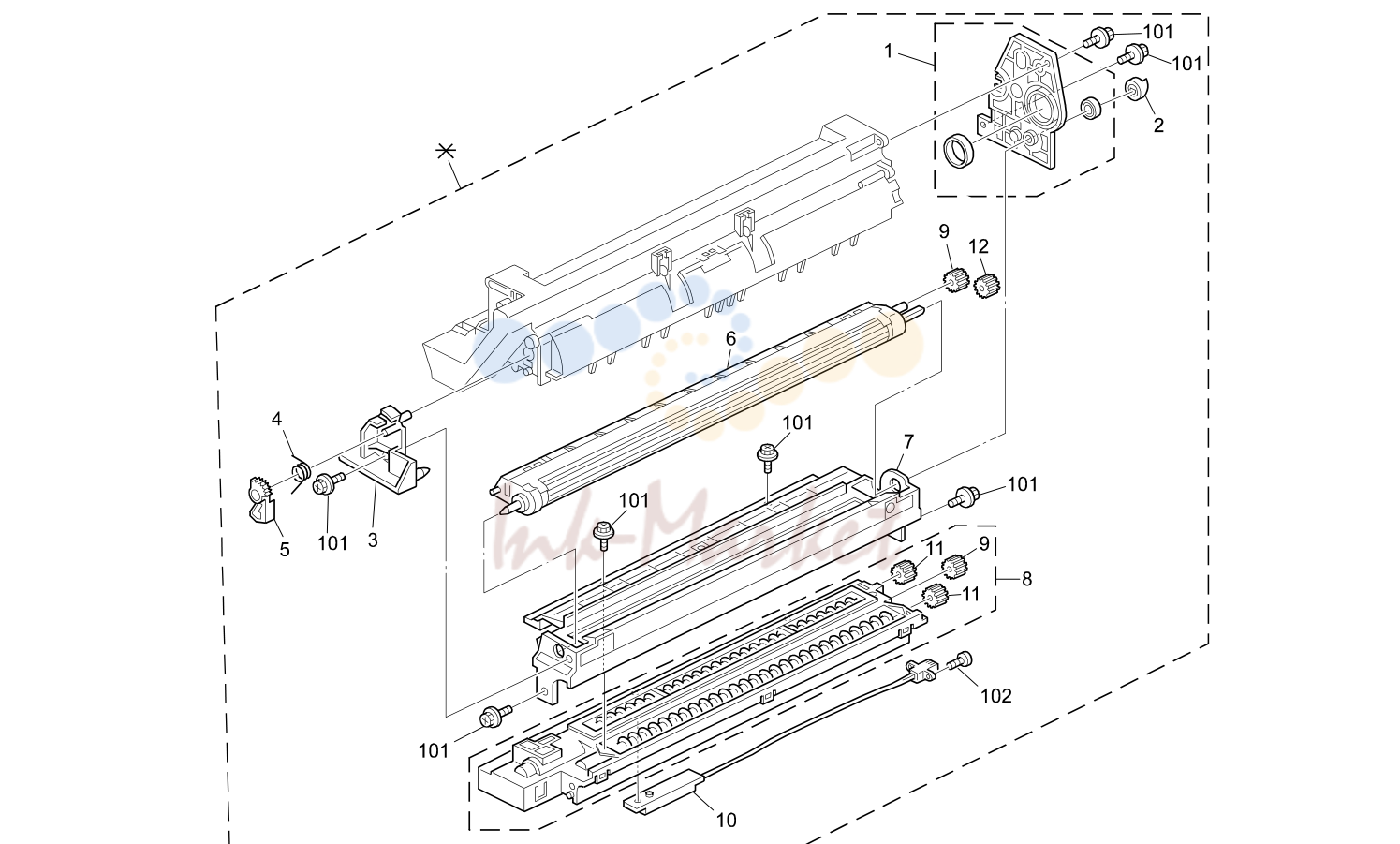

• 14. B121/B122/B123 34 Parts Location and List

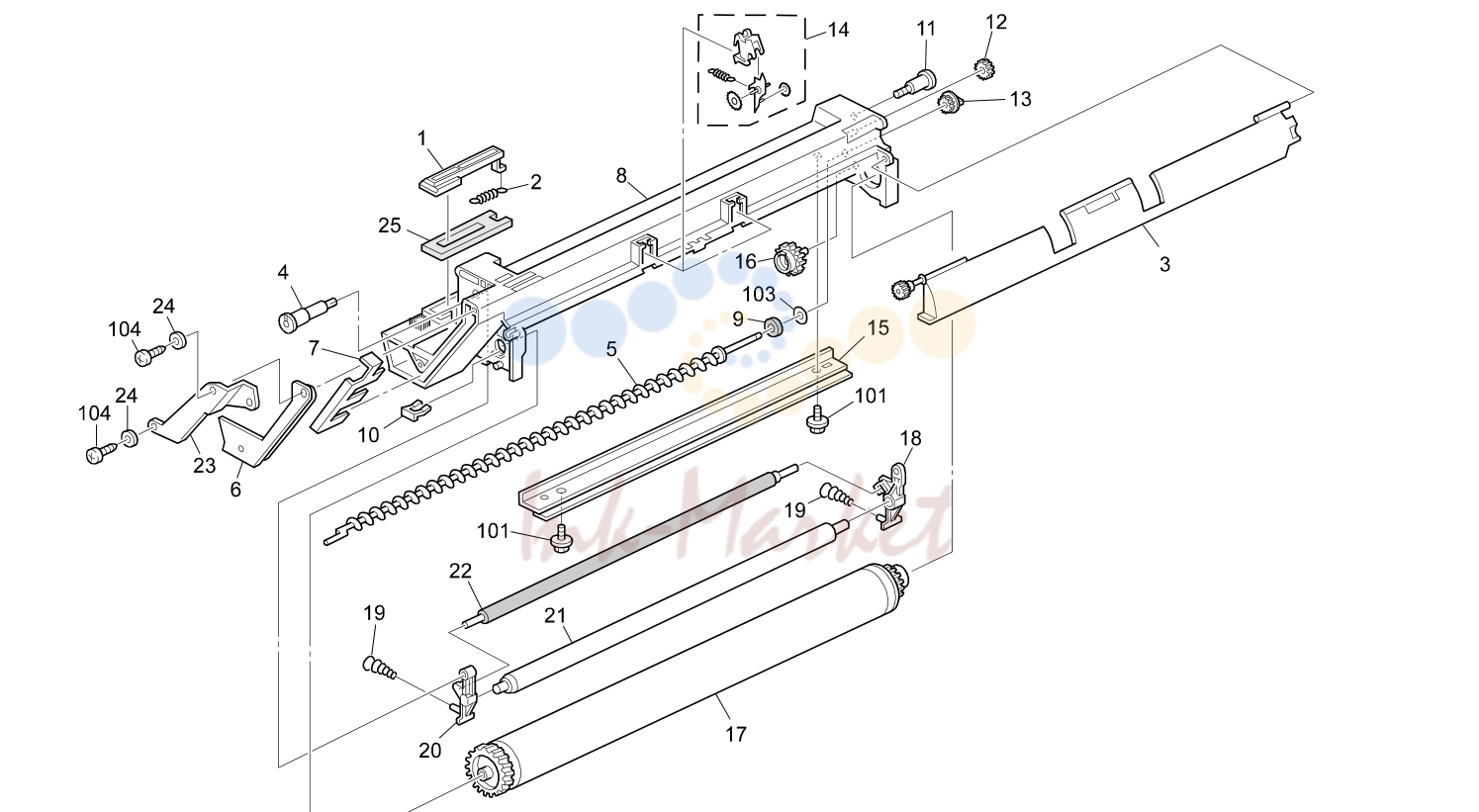

• 15. B121/B122/B123 36 Parts Location and List

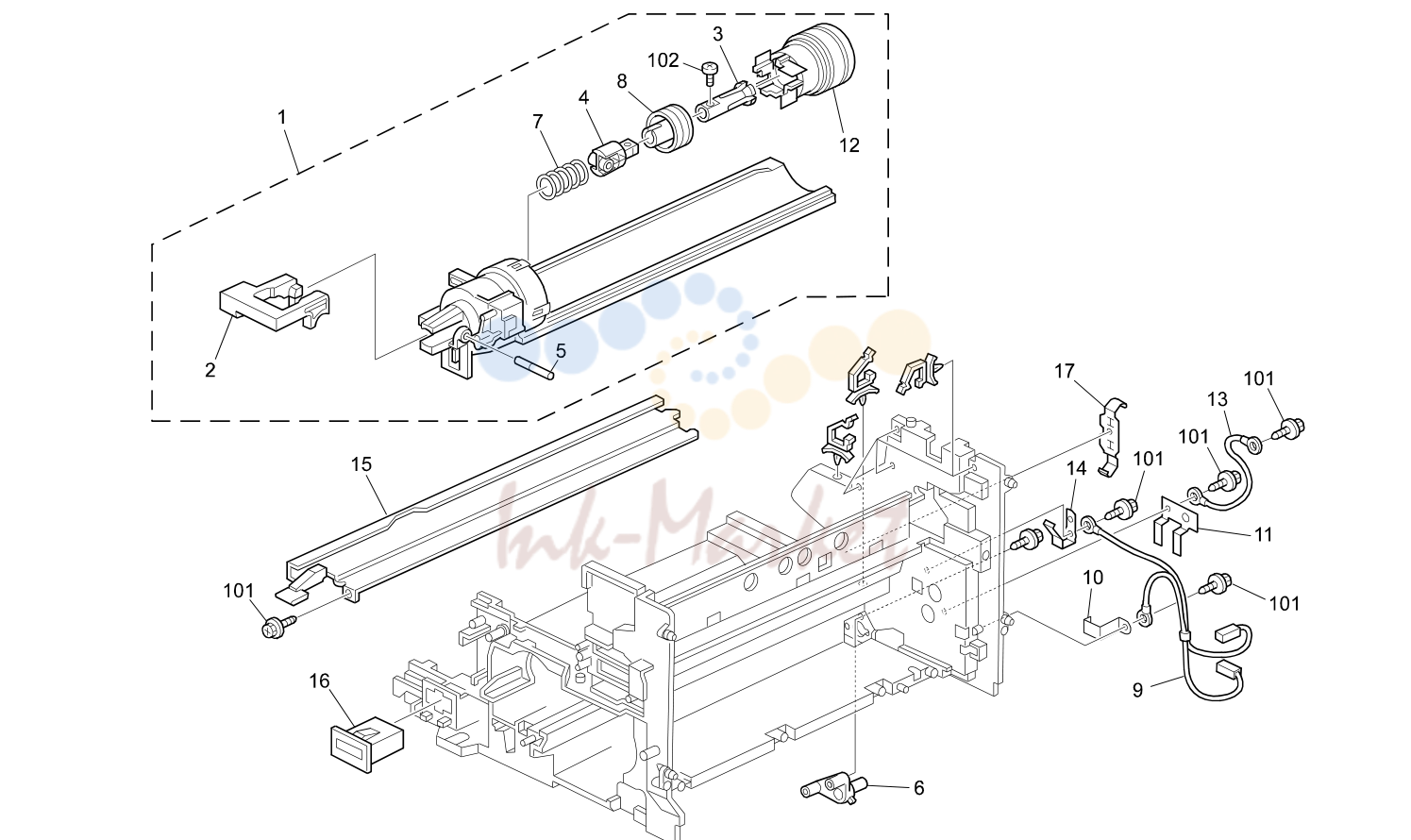

• 16. TONER SUPPLY UNIT (B121/B122/B123)

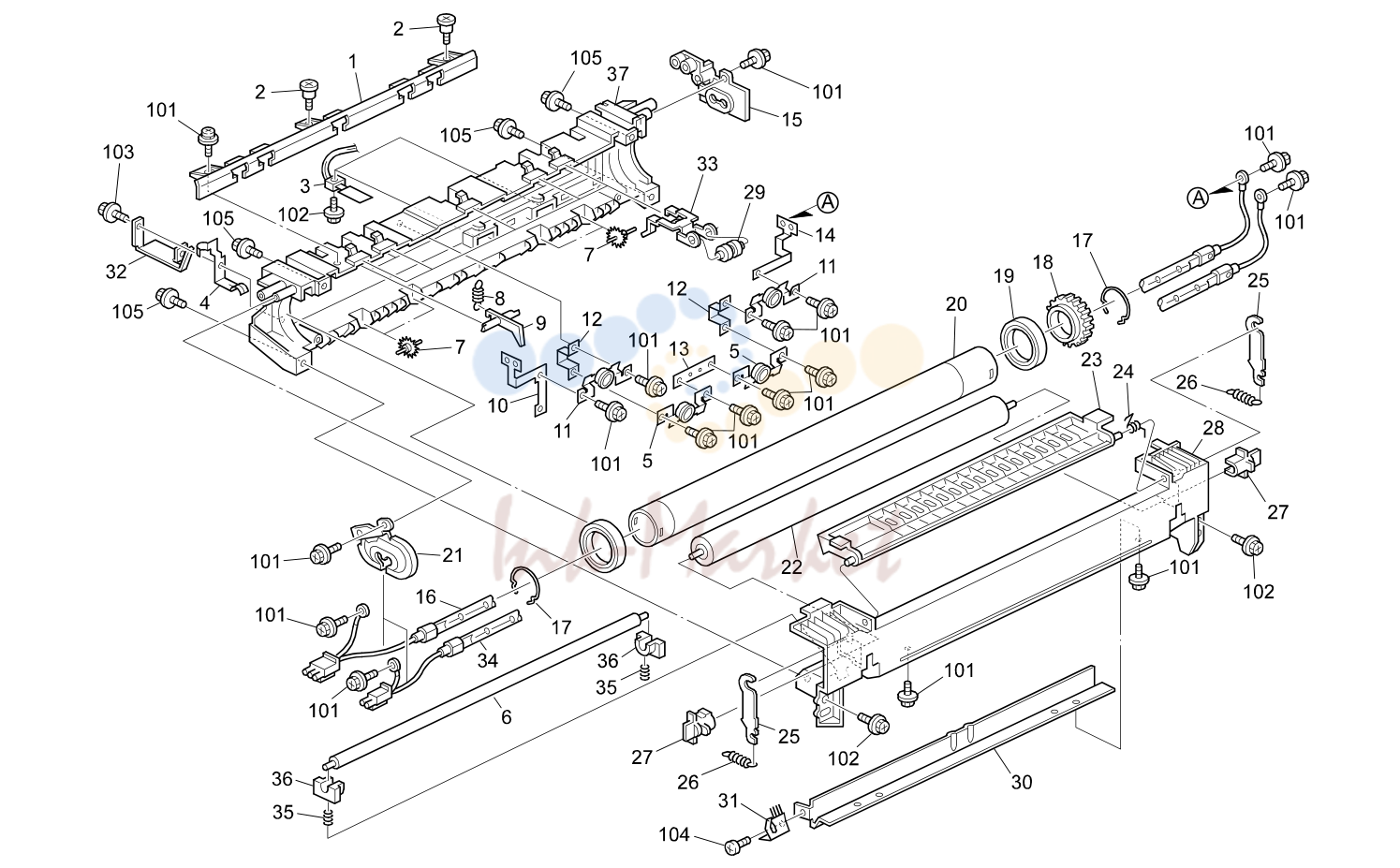

• 17. FUSING UNIT (B121/B122/B123) Rev.11/30/2004

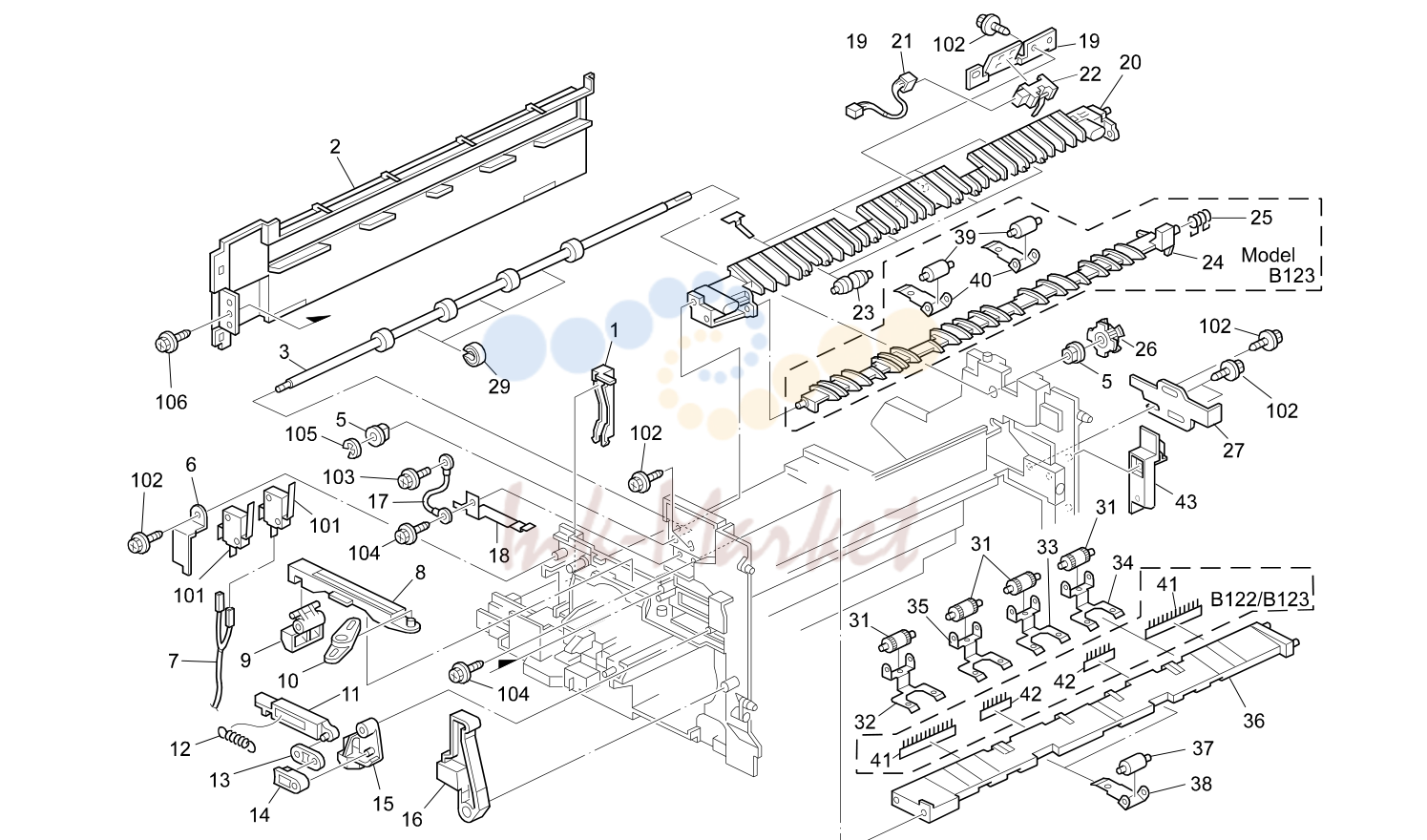

• 18. PAPER EXIT SECTION (B121/B122/B123)
• 19. DUPLEX UNIT 1 (B123)
• 20. DUPLEX UNIT 2 (B123)
• 21. DUPLEX UNIT 3 (B123)
• 22. DRIVE SECTION (B121/B122/B123)
• 23. ELECTRICAL SECTION 1 (B121/B122/B123)
• 24. ELECTRICAL SECTION 2 (B121/B122/B123)
• 25. FRAME SECTION 1 (B121/B122/B123)
• 26. FRAME SECTION 2 (B122/B123)
• 27. BICU BOARD (B121/B122/B123)
• 28. DECAL AND DOCUMENT (B121/B122/B123)
• 29. SPECIAL TOOLS (B121/B122/B123)

1. RICOHGROUPCOMPANIES

№	Артикул	Альт. артикул	Описание
1	B1211316 запросить цену →		Left Cover NA
20	B0391364 запросить цену →		Rivet - M7
21	B1211322 запросить цену →		Left Upper Cover B
1	B1211315 запросить цену →		Left Cover EU
2	B0391332 запросить цену →		Left Scanner Cover (NA)
22	B1211368 запросить цену →		Rear Cover: Exit NA
22	B1211367 запросить цену →		Rear Exit Cover B EU
2	B0391302 запросить цену →		Left Scanner Cover (EU)
23	GA003035 запросить цену →		Energy Decal
3	B1211354 запросить цену →		Exit Cover NA
24	B0391362 запросить цену →		Main Switch Cover
3	B1211353 запросить цену →		Exit Cover EU
4	B0391333 запросить цену →		Rear Scanner Cover (NA)
4	B0391303 запросить цену →		Rear Scanner Cover (EU)
5	B1211314 запросить цену →		Application Cap
6	B1211337 запросить цену →		Rear Cover NA (B121)
6	B1211336 запросить цену →		Rear Cover B EU (B121)
7	B1211313 запросить цену →		IC Card Cap [TSB#005]
8	B1211348 запросить цену →		Paper Bank Cap
9	B0391335 запросить цену →		Right Scanner Cover (NA)
9	B0391304 запросить цену →		Right Scanner Cover (EU)
10	B0391347 запросить цену →		Right Rear Cover (B121 NA)
10	B0391317 запросить цену →		Rear Cover (B121 EU)
11	B0391339 запросить цену →		Cover - Front Right Upper (NA)
11	B0391309 запросить цену →		Front Right Upper Cover (EU)
12	B0391351 запросить цену →		Front Cover (NA)
12	B0391350 запросить цену →		Front Cover (EU)
13	B0391366 запросить цену →		Cover Magnet
14	B0391361 запросить цену →		Magnet Catch
15	B0391254 запросить цену →		Front Door (RIC NA)
15	B0391253 запросить цену →		Front Door (EU)
15	B0391308 запросить цену →		Front Door EU (RIC)
16	B1217410 запросить цену →		Model Name Plate - B121 - GES NA
16	B1217420 запросить цену →		Model Name Plate - B121 - GES
16	B1217421 запросить цену →		Model Name Plate - B121 - NSA
16	B1217422 запросить цену →		Model Name Plate - B121 - REX
16	B1217424 запросить цену →		Model Name Plate - B121 - LAN
16	B1217426 запросить цену →		Model Name Plate - B121 - INF
16	B1217427 запросить цену →		Model Name Plate - B121-RIC
18	B0391365 запросить цену →		Sheet - Operation Instructions
101	04513008H запросить цену →		Tapping Screw - M3x8
19	B0391367 запросить цену →		Rivet - M6
102	04504008B запросить цену →		Tapping Screw - 4x8

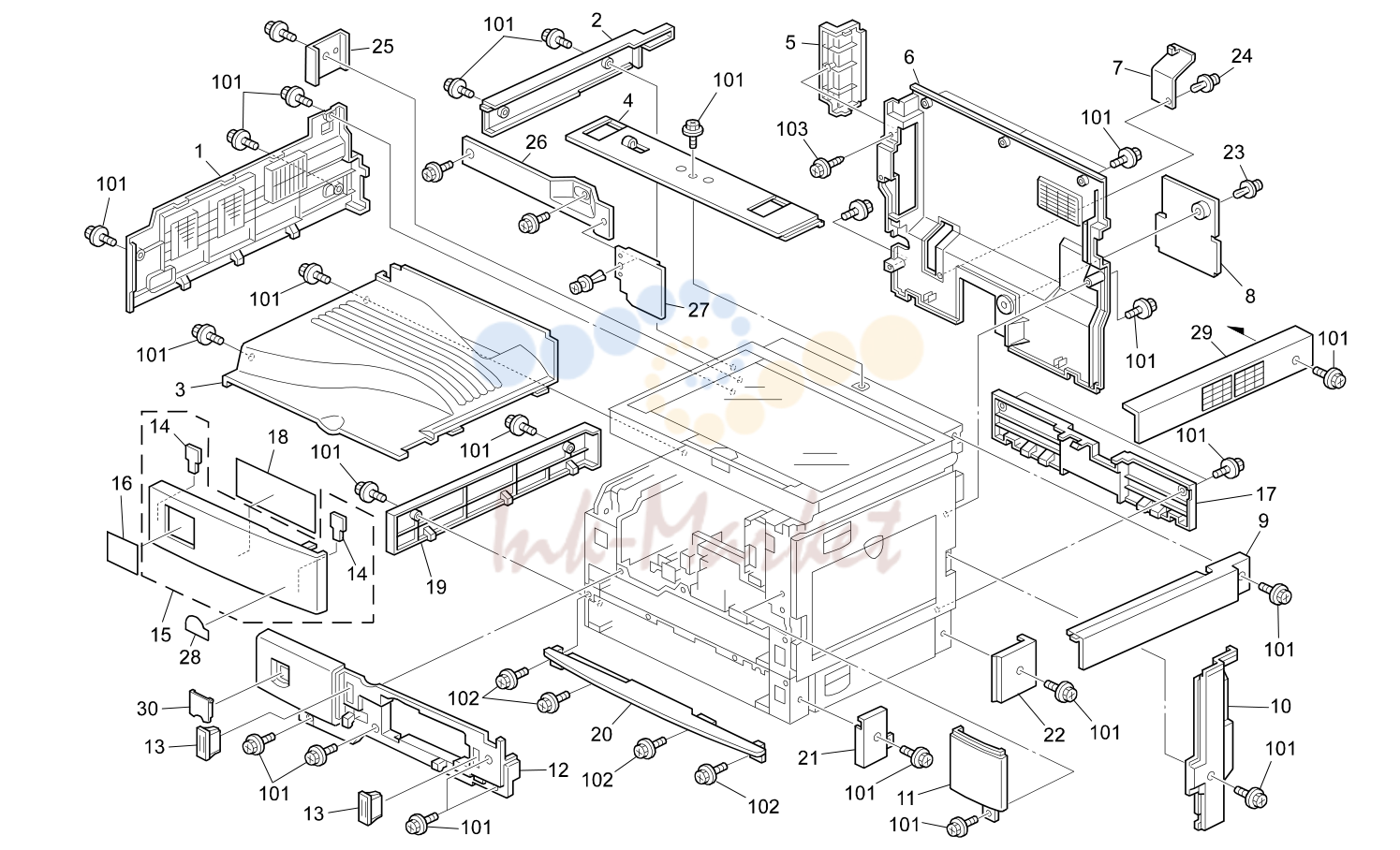

2. EXTERIOR 2 (B122/B123)

№	Артикул	Альт. артикул	Описание
1	B1211315 запросить цену →		Left Cover EU
19	B0406135 запросить цену →		Left Lower Cover (EU)
20	B0406126 запросить цену →		Front Lower Cover
2	B1211316 запросить цену →		Left Cove NA
3	B1211354 запросить цену →		Exit Cover NA
21	B0406131 запросить цену →		Cover - Right Lower Front
3	B1211353 запросить цену →		Exit Cover EU
22	B0406140 запросить цену →		Cover - Right Lower Rear
23	B0391364 запросить цену →		Rivet - M7
4	B0391333 запросить цену →		Rear Scanner Cover
24	B0391367 запросить цену →		Rivet - M6
5	B1211314 запросить цену →		Application Cap
6	B1221339 запросить цену →		Rear Cover NA
25	B1221323 запросить цену →		Left Upper Cover
26	B1221370 запросить цену →		Rear Exit Cover NA
6	B1221338 запросить цену →		Rear Cover EU
26	B1221369 запросить цену →		Rear Exit Cover EU
7	B1211313 запросить цену →		IC Card Cap
8	B1221349 запросить цену →		Paper Bank Cap
27	B1221372 запросить цену →		Sorter Cover NA
27	B1221371 запросить цену →		Sorter Cap EU
9	B0391335 запросить цену →		Right Scanner Cover (NA)
28	GA003035 запросить цену →		Energy Decal
9	B0391304 запросить цену →		Right Scanner Cover (EU)
29	B1221380 запросить цену →		Right Upper Cover EU (B122)
10	B1221347 запросить цену →		Right Rear Cover NA
29	B1221381 запросить цену →		Right Upper Cover NA (B122)
10	B1221346 запросить цену →		Right Rear Cover EU
11	B1221310 запросить цену →		Right Upper Front Cover NA
30	B0391362 запросить цену →		Main Switch Cover
11	B1221309 запросить цену →		Right Upper Front Cover EU
12	B0391351 запросить цену →		Front Cover (NA)
12	B0391350 запросить цену →		Front Cover (EU)
13	B0391366 запросить цену →		Cover Magnet
14	B0391361 запросить цену →		Magnet Catch
15	B0391254 запросить цену →		Front Door
16	B1227410 запросить цену →		Model Name Plate - B122 - GES NA
16	B1227420 запросить цену →		Model Name Plate - B122 - GES
16	B1227421 запросить цену →		Model Name Plate - B122 - NSA
16	B1227422 запросить цену →		Model Name Plate - B122 - REX
16	B1227424 запросить цену →		Model Name Plate - B122 - LAN
16	B1227426 запросить цену →		Model Name Plate - B122 - INF
16	B1227427 запросить цену →		Model Name Plate (B122 RIC)
16	B1237424 запросить цену →		Model Name Plate - B123 - LAN
16	B1237426 запросить цену →		Model Name Plate - B123 - INF
16	B1237427 запросить цену →		Model Name Plate (B123 RIC)
17	B0406139 запросить цену →		Rear Lower Cover (NA)
101	04513008H запросить цену →		Tapping Screw - M3x8
17	B0406138 запросить цену →		Rear Lower Cover (EU)
18	B0391365 запросить цену →		Sheet - Operation Instructions
102	04513006B запросить цену →		Tapping Screw - M3x6
19	B0406136 запросить цену →		Left Lower Cover (NA)
103	04504008B запросить цену →		Tapping Screw - 4x8

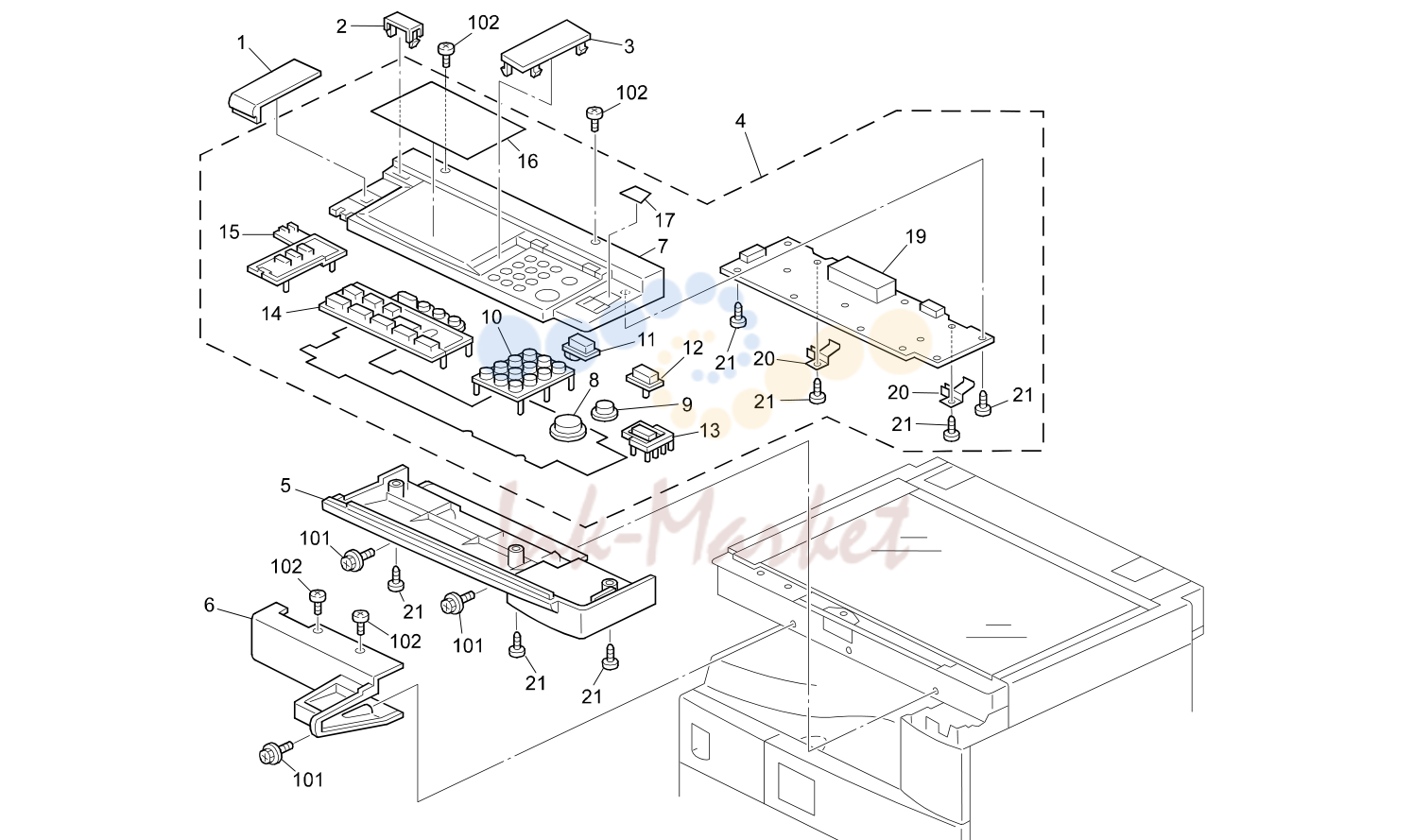

3. OPERATION PANEL (B121/B122/B123)

№	Артикул	Альт. артикул	Описание
101	04513008H запросить цену →		Tapping Screw - M3x8
1	B1211461 запросить цену →		Printer Keytop Cover
2	B0391463 запросить цену →		Application Cover
102	03530050Z запросить цену →		Philips Truss Head Screw - M3x5
3	B0391462 запросить цену →		Right LCD Cover
4	B1211421 запросить цену →		Operation Sub-unit NA Ass'y (B121/B122)
4	B1211422 запросить цену →		Operation Sub-unit EU Ass'y (B121/B122)
4	B1211423 запросить цену →		Operation Sub-unit Asia Ass'y (B121/B122)
4	B1231411 запросить цену →		Operation Sub-unit NA Ass'y (B123)
4	B1231412 запросить цену →		Operation Sub-unit EU Ass'y (B123)
5	B0391452 запросить цену →		Lower Cover - Operation Panel
6	B0391425 запросить цену →		Left Case - Operation Panel
7	B1211451 запросить цену →		Upper Cover - Operation Panel (NA/ASIA)
7	B1211471 запросить цену →		Upper Cover - Operation Panel (EU)
8	B0391453 запросить цену →		Keytop - Start
9	B0391454 запросить цену →		Keytop - Clear
10	B1211475 запросить цену →		Keytop - 10key
11	B1211456 запросить цену →		Keytop - Initial
12	B0391457 запросить цену →		Keytop - Clear Modes
13	B0391458 запросить цену →		Keytop - Power Source
14	B1211459 запросить цену →		Keytop - Cursor
15	B1211478 запросить цену →		Keytop - Function Connecting
16	B1211464 запросить цену →		Sheet-operation Panel(NA/Asia)
16	B1211472 запросить цену →		Sheet-operation Panel(EU/C/K/T)
16	B1231472 запросить цену →		Sheet-operation Panel-Duplex-EU
16	B1231464 запросить цену →		Sheet-operation Panel-Duplex-NA
17	B1211465 запросить цену →		Sheet-power Source-NA
17	B1211473 запросить цену →		Sheet-power Source-EU
19	B1211487 запросить цену →		PCB
20	B0391469 запросить цену →		Ground Plate
21	B0391499 запросить цену →		Pan Head Tapping Screw - M3X8
22	A1536409 запросить цену →		Decal - Keytop Cover (GES)
22	C2252866 запросить цену →		Decal - Keytop Cover (REX)
22	C2252867 запросить цену →		Decal - Keytop Cover (NSA)

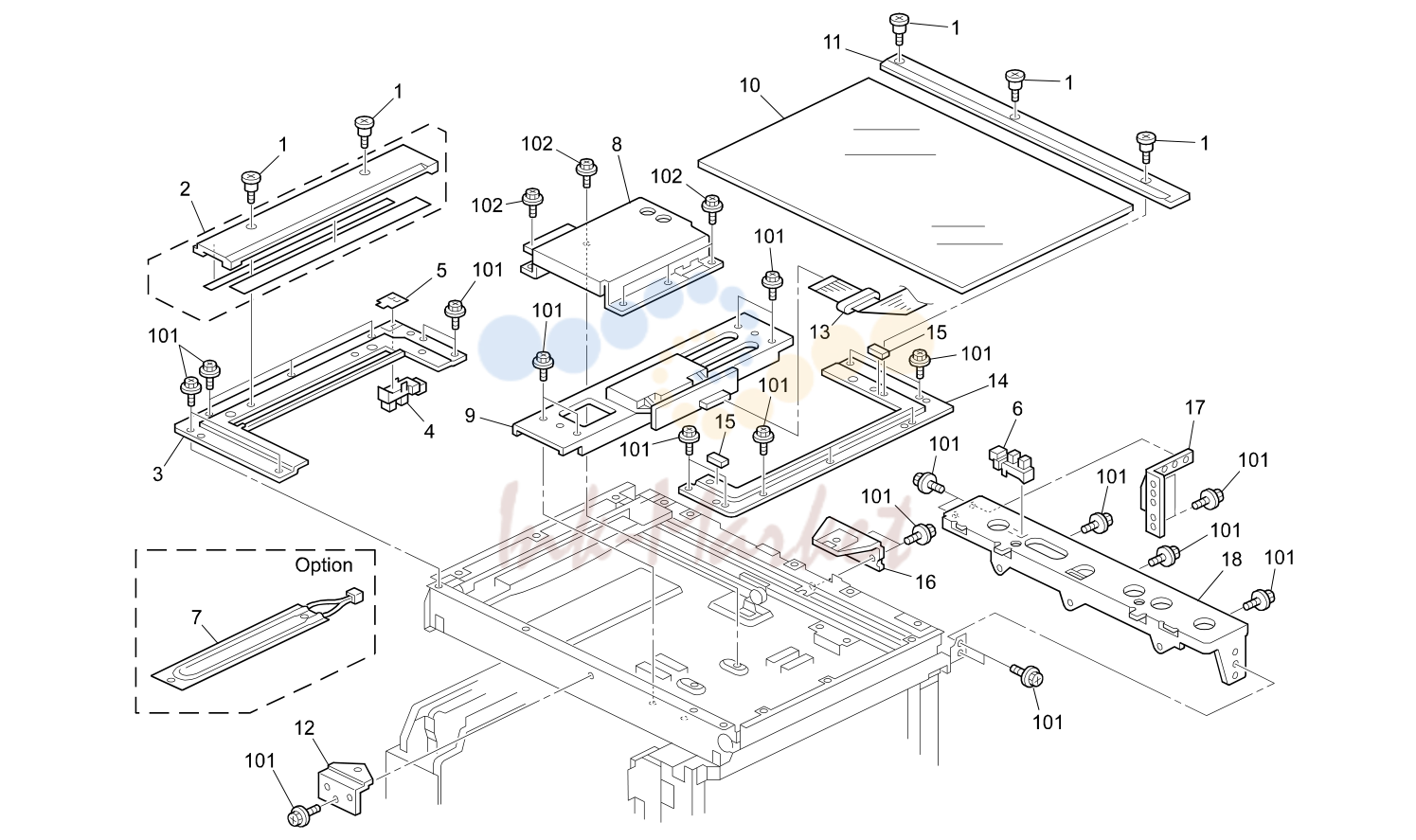

4. OPTICS SECTION 1 (B121/B122/B123)

№	Артикул	Альт. артикул	Описание
1	A1931759 запросить цену →		Stepped Screw
101	04513006B запросить цену →		Tapping Screw - M3x6
102	08025276 запросить цену →		Tapping Screw With Washer - M3x6
2	AC042166 запросить цену →		Left Scale
3	B0391710 запросить цену →		Left Scanner Bracket
4	AW020086 запросить цену →		Photointerruptor
5	A1931793 запросить цену →		Scanner Home Sensor Stopper
6	AW020119 запросить цену →		Photointerruptor - LG-248L1
7	A2501821 запросить цену →		Heater - 9W (Option)(NA)
7	A2501822 запросить цену →		Heater - 9W (Option)(EU)
8	B1211808 запросить цену →		Inner Cover
9	B1211812 запросить цену →		Lens Holder Ass'y
10	AC012068 запросить цену →		Exposure Glass
11	AC042164 запросить цену →		Rear Scale
12	B0391666 запросить цену →		Bracket - Operation Panel
13	B1211804 запросить цену →		SBU Harness
14	B0391712 запросить цену →		Right Scanner Bracket
15	54421924 запросить цену →		Exposure Glass Cushion
16	B0391658 запросить цену →		Rear Scale Bracket
17	B1211069 запросить цену →		Support Bracket
18	B0391068 запросить цену →		ADF Bracket

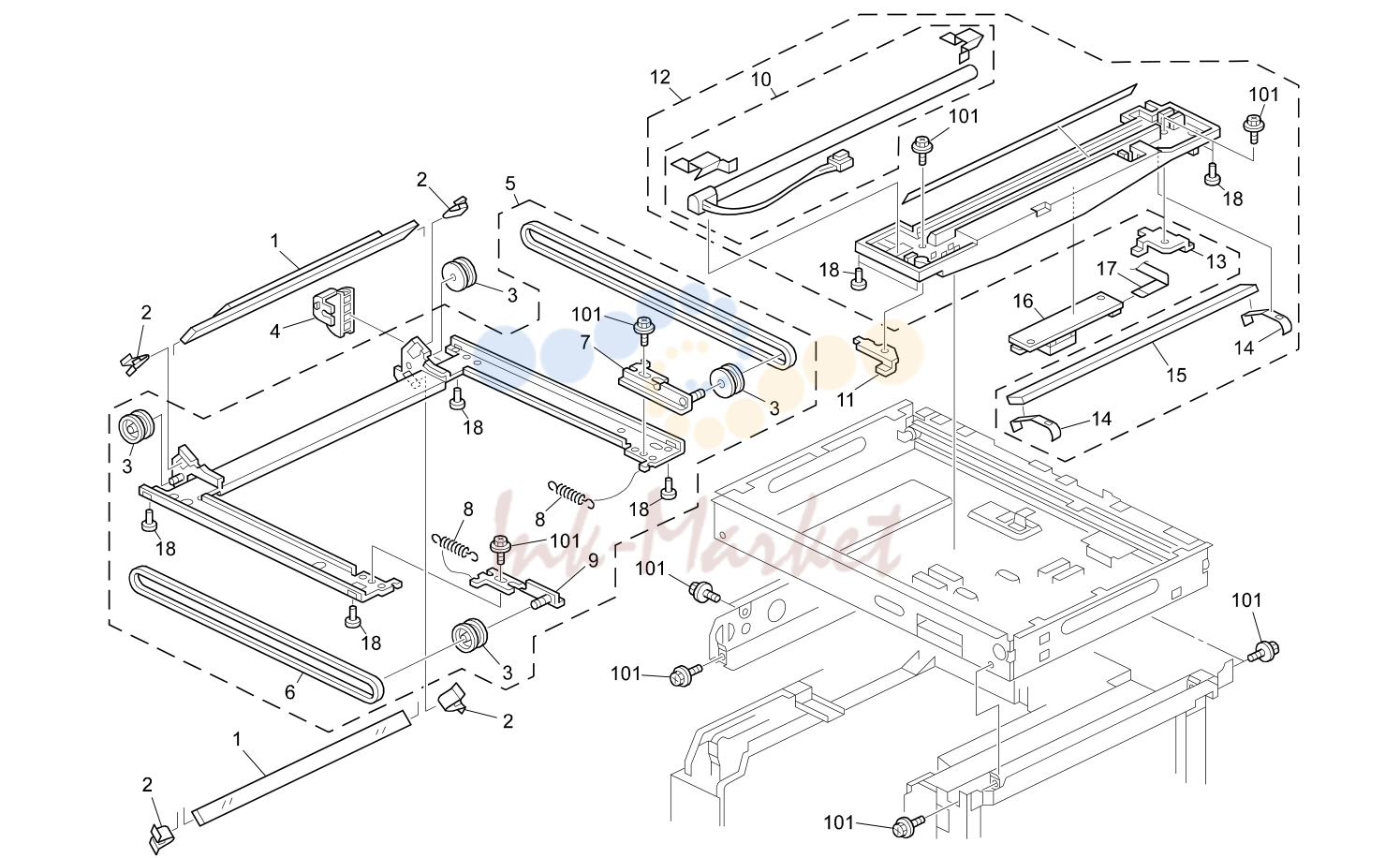

5. OPTICS SECTION 2 (B121/B122/B123)

№	Артикул	Альт. артикул	Описание
1	B0391787 запросить цену →		2nd Mirror
101	04513006B запросить цену →		Tapping Screw - M3x6
2	B0391781 запросить цену →		2nd Mirror Holder
3	B0391785 запросить цену →		Scanner Drive Pulley
4	B1211782 запросить цену →		Flexible Board Guide
5	B1211768 запросить цену →		No.2 Carriage Sub-Ass'y
6	B0391784 запросить цену →		Scanner Drive Belt
7	B0391778 запросить цену →		Rear Pulley Bracket
8	B0391790 запросить цену →		Tension Spring
9	B0391776 запросить цену →		Front Pulley Bracket
10	B1211757 запросить цену →		Xenon Lamp Mm8 26000/70
11	B0391758 запросить цену →		Timing Belt Holder - Front
12	B1211751 запросить цену →		No.1 Carriage Ass'y
13	B0391759 запросить цену →		Timing Belt Holder - Rear
14	B1211766 запросить цену →		No.1 Mirror Clamp
15	B1211762 запросить цену →		No.1 Mirror
16	B0391763 запросить цену →		Lamp Stabilizer
17	B1215223 запросить цену →		Harness - Scanner Stabilizer
18	G5702730 запросить цену →		Slider - Scanner

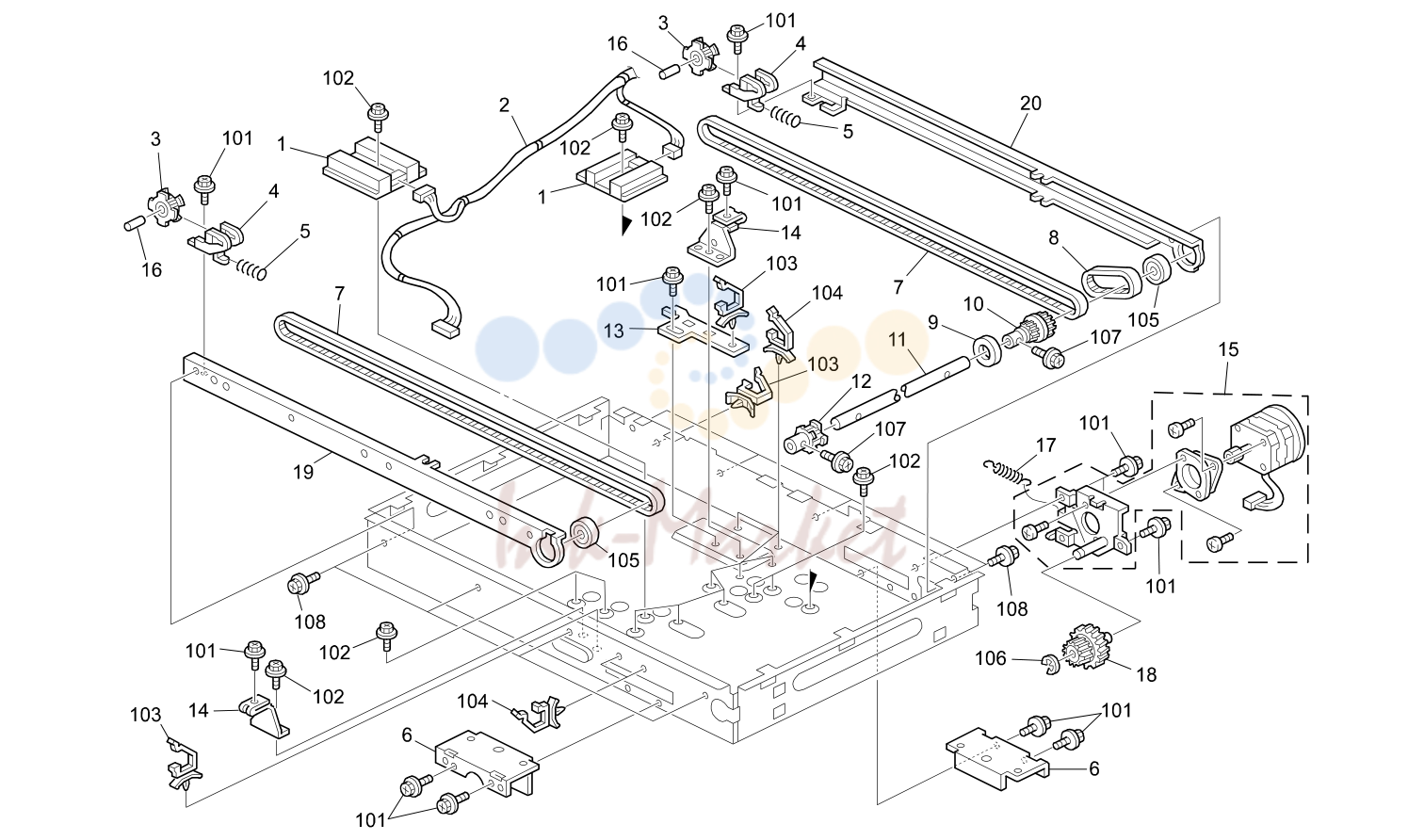

6. OPTICS SECTION 3 (B121/B122/B123)

№	Артикул	Альт. артикул	Описание
1	A2501761 запросить цену →		Original Sensor - H=2-66
101	04513006B запросить цену →		Tapping Screw - M3x6
2	B1215222 запросить цену →		Harness - Scanner
102	08025276 запросить цену →		Tapping Screw With Washer - M3x6
3	B0391703 запросить цену →		Pulley - 37Z
103	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
104	11050487 запросить цену →		Harness Clamp
4	B0391701 запросить цену →		Bracket - Idler
105	08053530 запросить цену →		Bearing 8x22x7
5	B0391704 запросить цену →		Spring - Timing Pulley
106	07200060E запросить цену →		Retaining Ring - M6
6	B1211667 запросить цену →		Lens Stay Bracket
107	03603006W запросить цену →		Philips Pan Head Screw- M3x6
7	B0391697 запросить цену →		Timing Belt - 1058.25XL
8	B1211696 запросить цену →		Timing Belt L147
108	04533006B запросить цену →		Tapping Screw - M3x6
9	B0391695 запросить цену →		Flange - Pulley
10	B0391694 запросить цену →		Pulley - 37/41Z
11	B0391691 запросить цену →		Shaft - Scanner Drive
12	B0391692 запросить цену →		Pulley - 37Z
13	B0391668 запросить цену →		Bracket - Stabilizer Harness
14	B1211664 запросить цену →		Bracket - Timing Belt
15	B0391670 запросить цену →		Scanner Drive Motor - DC3.6V 2.88W
16	B0391702 запросить цену →		Shaft - Pulley
17	B0391683 запросить цену →		Tension Spring - Stepper Motor
18	B1211680 запросить цену →		Gear - 53Z/60Z
19	B0391662 запросить цену →		Front Scanner Frame
20	B0391663 запросить цену →		Rear Scanner Frame

7. LASER UNIT (B121/B122/B123)

№	Артикул	Альт. артикул	Описание
1	B0391251 запросить цену →		Shield Glass Cover
102	04503012B запросить цену →		Tapping Screw -3x12
2	B0391905 запросить цену →		Adjusting Plate
103	04503020B запросить цену →		Tapping Screw - M3x20
3	B0392380 запросить цену →		Quenching Lamp
104	04523014B запросить цену →		Tapping Screw - M3x14
4	B1215204 запросить цену →		Harness - Discharge Lamp
5	B0391088 запросить цену →		Sheet - Duct
6	B0391961 запросить цену →		Shield Glass
7	G0291980 запросить цену →		Decal - LD
8	AC030139 запросить цену →		Sync Detector Mirror
9	AC024009 запросить цену →		Cylindrical Lens
10	B0391942 запросить цену →		Cylindrical Lens Holder
11	B0391954 запросить цену →		Holder - Sync Detector Mirror
12	B0391971 запросить цену →		Optical Housing Cover
13	B1215439 запросить цену →		Harness - Polygon Mirror Motor
14	B1215250 запросить цену →		Harness - LDD
15	B1211915 запросить цену →		Laser Diode Unit Ass'y
16	AX060267 запросить цену →		Polygon Scanner 23622rpm
17	AC030138 запросить цену →		2nd Mirror
18	B0391953 запросить цену →		2nd Mirror Holder
19	AC020095 запросить цену →		Sync Detector Lens
20	B0391975 запросить цену →		Rubber Supporter

8. BY-PASS FEED SECTION (B121/B122/B123)

№	Артикул	Альт. артикул	Описание
1	B0392631 ✓ в наличии		Front Side Fence
2	B0392628 ✓ в наличии		Bottom Plate Pad
3	B0392632 запросить цену →		Rear Side Fence
4	B0392630 запросить цену →		Tray Bottom Plate
5	B0392638 запросить цену →		Rack - Rear Side Fence
6	B0392637 запросить цену →		Rack - Front Side Fence
7	G0123050 запросить цену →		Side Fence Gear
8	AA063643 запросить цену →		Spring - By-pass Feed Table
9	B0392645 запросить цену →		Rotary Switch
10	B0392629 запросить цену →		Stay - Tray Bottom Plate
11	B0392620 запросить цену →		Paper Guide - Extension
12	B0392621 запросить цену →		Paper Guide
13	B1212617 запросить цену →		Magnet Catch - By-pass Feed
14	B0392619 запросить цену →		By-pass Feed Table
15	G0202784 запросить цену →		Lever - By-pass Feed Table
16	B0392643 запросить цену →		Link - By-pass Feed Table
17	B0392633 запросить цену →		Decal - By-pass Feed
18	54472681 запросить цену →		Snap Ring
19	B0392642 запросить цену →		Pin - Link
20	G0202786 запросить цену →		Shaft - By-pass Release Lever

9. PAPER CASSETTE (B121/B122/B123)

№	Артикул	Альт. артикул	Описание
1	G0202644 запросить цену →		End Fence
2	B0392704 запросить цену →		Front Stopper Lever
3	B0392701 запросить цену →		Tray Bottom Plate
4	B0392707 запросить цену →		Spring Plate - Side Fence
5	B0392734 запросить цену →		Side Fence - Front - Ass'y
6	52152621 запросить цену →		Snap Ring - M6
7	B0392712 запросить цену →		Ground Plate - Tray Bottom Plate
8	B0392731 запросить цену →		Side Fence - Rear - Ass'y
9	B0392821 запросить цену →		Rear Stopper Lever
10	B0392737 запросить цену →		Shaft - Paper Feed Roller
11	B0392740 ✓ в наличии		Paper Feed Roller
12	A2672869 запросить цену →		Gear - 16Z
13	B0392719 запросить цену →		Spring - Tray Bottom Plate
14	B0392742 запросить цену →		Ground Plate - Paper Feed Roller
15	B0392823 ✓ в наличии		Joint - Paper Feed Roller
16	B0392727 запросить цену →		Bushing - 8x12x10
17	B0392732 ✓ в наличии		Spring - Paper Feed Roller
18	B0392711 ✓ в наличии		Friction Pad
19	B0392713 запросить цену →		Spring - Friction Pad
20	B0392724 запросить цену →		Paper Size Detector - A4
20	B0392829 запросить цену →		Paper Size Detector - LT
21	A2502808 запросить цену →		Stopper Base
22	G0202599 запросить цену →		Spring - Release Lever
23	B0392739 запросить цену →		Shaft - Joint
24	B0392720 запросить цену →		Decal - Cassette Operation DLT
25	B0392721 запросить цену →		Decal - Cassette Operation
26	B0392700 запросить цену →		Paper Tray
27	52152713 запросить цену →		Bottom Plate Pad

10. PAPER REGISTRATION (B121/B122/B123)

№	Артикул	Альт. артикул	Описание
101	04503008B запросить цену →		Tapping Screw - M3x8
1	B0392575 запросить цену →		Bracket - Registration Roller
102	04503012B запросить цену →		Tapping Screw -3x12
2	AA062254 запросить цену →		Registration Roller Spring
3	54472681 запросить цену →		Snap Ring
103	11050522 запросить цену →		Edge Saddle - Les0510
4	AB012312 запросить цену →		Gear - 16Z
5	AA080269 запросить цену →		Front Bushing - Registration Roller
6	AA080267 запросить цену →		Bushing - 8x12x18
7	AB012311 запросить цену →		Gear - 18Z
8	AA100015 запросить цену →		Snap Ring - M6
9	B1213804 запросить цену →		Transfer Unit
10	AA066342 запросить цену →		Registration Sensor Spring
11	B0392570 запросить цену →		Registration Feeler
12	B0392567 запросить цену →		Guide - Right Registration Roller
13	AW020119 запросить цену →		Photointerruptor - LG-248L1
14	B1215202 запросить цену →		Harness - Registration Sensor
15	B0392560 запросить цену →		Registration Cleaning Mylar
16	B0392572 запросить цену →		Guide - Left Registration Roller
17	B0392558 ✓ в наличии		Driven Roller
18	AF021080 запросить цену →		Left Registration Roller
19	AF020541 запросить цену →		Right Registration Roller
20	B0391130 запросить цену →		Development Sensor Bracket
21	B1215248 запросить цену →		Harness - Development Sensor
22	AA080270 запросить цену →		Rear Bushing - Registration Roller
23	AA082110 запросить цену →		Bushing - 8x12x22
24	AA063607 запросить цену →		Pressure Spring
25	B0393820 ✓ в наличии		Transfer Roller
26	B0393890 запросить цену →		ID Sensor
27	B0393891 запросить цену →		ID Sensor Cover
28	G0205829 запросить цену →		Shoulder Screw - M3x2.5
29	B1215206 запросить цену →		Harness - Density Sensor
31	B0393867 ✓ в наличии		Roller - Transfer Unit
32	B0393863 запросить цену →		Quenching Terminal Plate
33	B0432554 запросить цену →		Registration Guide Spacer
34	B1213860 запросить цену →		Harness Cover
35	B0393864 запросить цену →		Quenching Terminal Plate-front
36	B0393865 запросить цену →		Transfer Terminal Plate

11. 1ST PAPER FEED SECTION (B121/B122/B123)

№	Артикул	Альт. артикул	Описание
36	B0392587 запросить цену →		Mylar - Exit Guide Plate
1	B0392754 запросить цену →		Bracket - Paper Size Sensor
2	G8003035 запросить цену →		Push Sw - Paper Size
37	B0392834 запросить цену →		Decal - Exit Paper Feed
3	B0392736 запросить цену →		Bracket - Paper End Sensor
4	B0392730 ✓ в наличии		Paper End Sensor
5	B1215215 запросить цену →		Harness - Paper End Sensor No.1
6	54472681 запросить цену →		Snap Ring
7	B0392585 запросить цену →		Exit Guide Plate
8	B0391142 запросить цену →		Housing - Paper Feed
9	B0392766 запросить цену →		Guide Plate - Transport Roller
10	B0392797 запросить цену →		Guide Plate - Transport Roller
11	B0392558 ✓ в наличии		Driven Roller
12	B0392795 запросить цену →		Guide Plate - Transport
13	B0392825 запросить цену →		Ground Plate - Vertical Transport
14	AX200265 запросить цену →		Magnetic Clutch 0.35n M Z31
15	AA082101 запросить цену →		Bushing - 6x10x6
16	B0392576 запросить цену →		Transport Roller
17	B0392583 запросить цену →		Vertical Transport Feeler
18	B0391194 запросить цену →		Bracket - By-pass Feed
19	B0391191 запросить цену →		Gear - 19Z
20	B1211190 запросить цену →		Manual Feed Drive Shaft
21	B0391183 запросить цену →		Shaft - Paper Feed
22	B1211188 запросить цену →		Bushing
23	B0391178 запросить цену →		Bracket - Paper Feed Clutch
24	B0391187 запросить цену →		Gear - 30Z
25	B0391186 запросить цену →		Gear - 46Z
26	AX200225 запросить цену →		Magnetic Clutch - 46Z
27	B0392813 запросить цену →		Lower Bracket - Relay Sensor
28	B0392812 запросить цену →		Upper Bracket - Relay Sensor
29	AW020119 запросить цену →		Photointerruptor - LG-248L1
101	04513006B запросить цену →		Tapping Screw - M3x6
102	08025276 запросить цену →		Tapping Screw With Washer - M3x6
30	B1215201 запросить цену →		Harness - Registration Sensor
31	B0391193 запросить цену →		Bushing - By-pass Feed
103	07200040E запросить цену →		Retaining Ring - M4
32	B0391199 запросить цену →		Spring - By-pass Feed
104	08050097 запросить цену →		Ring Separator
105	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
33	B0391192 запросить цену →		Gear - 57Z
34	B0392830 запросить цену →		Right Rail
106	04503008B запросить цену →		Tapping Screw - M3x8
35	B1212607 запросить цену →		Manual Feed Magnetic Clutch Ass'y
107	11050487 запросить цену →		Harness Clamp

12. 2ND PAPER FEED SECTION (B122/B123)

№	Артикул	Альт. артикул	Описание
1	B0406150 запросить цену →		Guide Plate - Upper Paper Feed
101	04503008B запросить цену →		Tapping Screw - M3x8
2	B0406058 запросить цену →		Stay - Paper End Sensor
102	04513006B запросить цену →		Tapping Screw - M3x6
103	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
3	B0406066 запросить цену →		Vertical Transport Cover
104	07200040E запросить цену →		Retaining Ring - M4
4	AG070014 запросить цену →		Magnet Catch
5	AA063334 запросить цену →		Spring - Vertical Transport
6	AA080249 запросить цену →		Bushing - Vertical Transport
7	B0406069 запросить цену →		Transport Driven Roller
8	B0406067 запросить цену →		Vertical Transport Guide
9	B0406093 запросить цену →		Shaft - Vertical Transport Roller
10	AA082101 запросить цену →		Bushing - 6x10x6
11	B0392730 ✓ в наличии		Paper End Sensor
12	AX200225 запросить цену →		Magnetic Clutch - 46Z
13	B0406091 запросить цену →		Bracket - Vertical Transport Roller
14	AB012314 запросить цену →		Gear - 25Z
15	AA060228 запросить цену →		Spring - Transfer Drum Cleaning SOL
16	B0406096 запросить цену →		Tightener Bracket
17	AB030702 запросить цену →		Timing Pulley - 30Z
18	AB030701 запросить цену →		Gear/pulley - 24/30Z
19	AA043527 запросить цену →		Timing Belt - 230XL
20	B0406049 запросить цену →		Bracket - Vertical Transport
21	A2502779 запросить цену →		Pin - M6
23	AA080252 запросить цену →		Bushing - M4
24	B0406074 запросить цену →		Transport Roller Bracket
25	G0205626 запросить цену →		Push Switch
26	B0406078 запросить цену →		Bracket - Vertical Paper Sensor
27	AW020124 запросить цену →		Paper Sensor
28	B0406071 запросить цену →		Guide Plate - Vertical Transport
29	54472681 запросить цену →		Snap Ring
30	52062686 запросить цену →		Snap Ring
31	B0406038 запросить цену →		Transport Roller

13. VERTICAL TRANSPORT (B121/B122)

№	Артикул	Альт. артикул	Описание
101	04503008B запросить цену →		Tapping Screw - M3x8
1	AF022138 запросить цену →		Vertical Transport Roller
2	AA080268 запросить цену →		Bushing - Vertical Transport
102	04513006B запросить цену →		Tapping Screw - M3x6
3	AA063399 запросить цену →		Spring - Vertical Transport
103	07200040E запросить цену →		Retaining Ring - M4
4	B0392655 запросить цену →		Vertical Transport Guide
5	B0392653 запросить цену →		Vertical Transport Guide
6	B0392592 запросить цену →		Lower Guide Plate - By-pass Feed
7	AA063398 запросить цену →		Spring - Friction Pad
8	B0392596 ✓ в наличии		Friction Pad
9	A2323962 запросить цену →		Spring Plate - Band Stopper
10	B0392660 запросить цену →		Band - Right Door
11	B0392594 запросить цену →		Upper Guide Plate - By-pass Feed
12	AA141086 запросить цену →		Shaft - By-pass Paper Feed
13	AB012313 запросить цену →		Gear - 25Z
14	B1214470 запросить цену →		Right Lower Exit Guide Plate
16	B0392658 запросить цену →		Sponge - By-pass Feed
17	AF031060 ✓ в наличии		By-pass Feed Roller
18	AA082101 запросить цену →		Bushing - 6x10x6
19	B0392610 запросить цену →		Bracket - Paper End Sensor
20	AA066343 запросить цену →		Spring - Paper End Sensor
21	B0392611 ✓ в наличии		Feeler - Paper End Sensor
22	AW020119 запросить цену →		Photointerruptor - LG-248L1
23	B1215259 запросить цену →		Harness - Paper End Sensor
24	AG070014 запросить цену →		Magnet Catch
25	B0392651 запросить цену →		Right Door Lever
26	A2501388 ✓ в наличии		Spring
27	B0392670 запросить цену →		Right Door
28	B0392558 ✓ в наличии		Driven Roller
29	B0394488 запросить цену →		Decal - Jam Removal (B121)
29	B1224488 запросить цену →		Decal - Operation Instructions 2 (B122/B123)
30	B0394480 запросить цену →		Stepped Screw - M5

14. B121/B122/B123 34 Parts Location and List

№	Артикул	Альт. артикул	Описание
102	04523008B запросить цену →		Tapping Screw - M3x8
1	B0392371 запросить цену →		Rear Side Plate - Drum
2	A2673440 запросить цену →		Development Joint
3	B0392361 запросить цену →		Front Side Plate - Drum
4	B0392367 запросить цену →		Shutter Spring
5	B0392362 запросить цену →		Drum Shutter Gear
6	B1213051 запросить цену →		Development Roller Ass'y
7	B0393150 запросить цену →		Upper Development Case
8	B0393170 ✓ в наличии		Lower Development Unit
9	B0393062 ✓ в наличии		Idler Gear
10	B1213390 запросить цену →		Toner Density Sensor
11	B0393245 ✓ в наличии		Transport Screw Gear
12	B0393060 ✓ в наличии		Development Roller Gear

15. B121/B122/B123 36 Parts Location and List

№	Артикул	Альт. артикул	Описание
1	B1212311 запросить цену →		PCU Toner Supply Shutter
101	04513006B запросить цену →		Tapping Screw - M3x6
2	B0392312 запросить цену →		Shutter Spring
102	04523008B запросить цену →		Tapping Screw - M3x8
103	07360610 запросить цену →		Bushing - 6x10
3	B0392343 запросить цену →		Drum Shutter
4	B0392293 запросить цену →		Pin - Front Pressure Arm
104	04523012B запросить цену →		Tapping Screw - M3x12
5	B0392272 запросить цену →		Recycled Toner Coil
6	B0392321 запросить цену →		Front PCU Cover
7	B0392274 запросить цену →		Recycled Toner Plate
8	B0392252 запросить цену →		Upper PCU Case
9	B0392276 запросить цену →		Rear Bushing - Toner Coil
10	B0392350 запросить цену →		Drum Holder
11	AA143444 запросить цену →		Stepped Screw
12	AB011403 ✓ в наличии		Gear - 13Z
13	AB011402 ✓ в наличии		Gear - 14Z
14	B0392335 ✓ в наличии		Pickoff Pawl
15	AD042059 ✓ в наличии		Cleaning Blade Ass'y
16	B0392288 запросить цену →		Cam - Cleaning Blade
17	B0399510 ✓ в наличии		OPC Drum
18	B0392295 запросить цену →		Rear Pressure Arm - Charge Roller
19	B0392287 ✓ в наличии		Charge Roller Spring
20	B0392292 запросить цену →		Front Pressure Arm - Charge Roller
21	AD027014 запросить цену →		Charge Roller
22	AD042058 ✓ в наличии		Charge Cleaner Brush Roller
23	B0392325 запросить цену →		Drum Shutter Stopper
24	B0392329 запросить цену →		Spacer - M3
25	B1212313 запросить цену →		Toner Supply Seal

16. TONER SUPPLY UNIT (B121/B122/B123)

№	Артикул	Альт. артикул	Описание
1	B0393031 запросить цену →		Toner Supply Unit
101	04503008B запросить цену →		Tapping Screw - M3x8
102	04523008B запросить цену →		Tapping Screw - M3x8
2	B0393360 запросить цену →		Cam - Handle
3	A1843420 запросить цену →		Bottle Chuck
4	A1843421 ✓ в наличии		Chuck Shaft
5	A1843422 запросить цену →		Toner Slider
6	B0391141 запросить цену →		Shaft - Paper Feed Frame
7	A2673556 запросить цену →		Chuck Spring
8	G0203334 ✓ в наличии		Slider Ass`y
9	B1215233 запросить цену →		Harness - High Voltage Line C/T
10	B0393870 запросить цену →		Terminal - Transfer
11	B0392578 запросить цену →		Grounding Plate
12	B0393380 запросить цену →		Cover - Toner Supply Unit
13	B1215219 запросить цену →		Harness - Ground Wire
14	B0392382 запросить цену →		Quenching Lamp Terminal
15	B0393392 запросить цену →		Guide Plate - Toner Supply Unit
16	AX310039 запросить цену →		Total Counter - 7Fig 24V
17	B0393395 запросить цену →		Ground Plate - Toner Supply Unit

Каталог очень большой (975 позиций). Показаны первые 16 узлов со схемами; полный список доступен по запросу.
