Ricoh ricoh B070 PC2090 2105 — каталог запчастей со схемами

Содержание

1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS
2. EXTERIOR 2 (B070/B071)
3. EXTERIOR 3 (B070/B071)
4. OPERATION PANEL (B070/B071)
5. DF EXTERIOR (B070/B071)

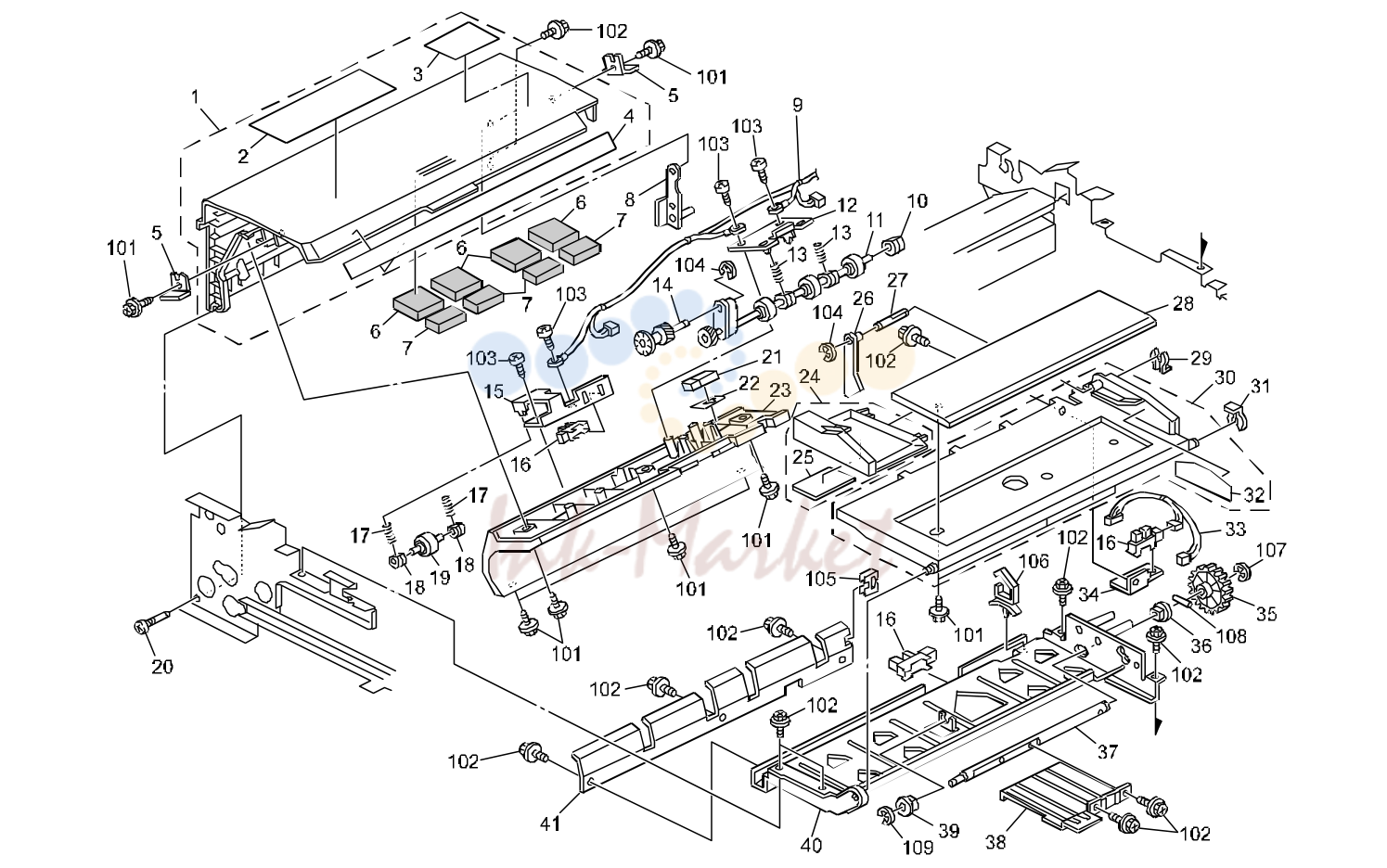

6. ORIGINAL FEED 1 (B070/B071)

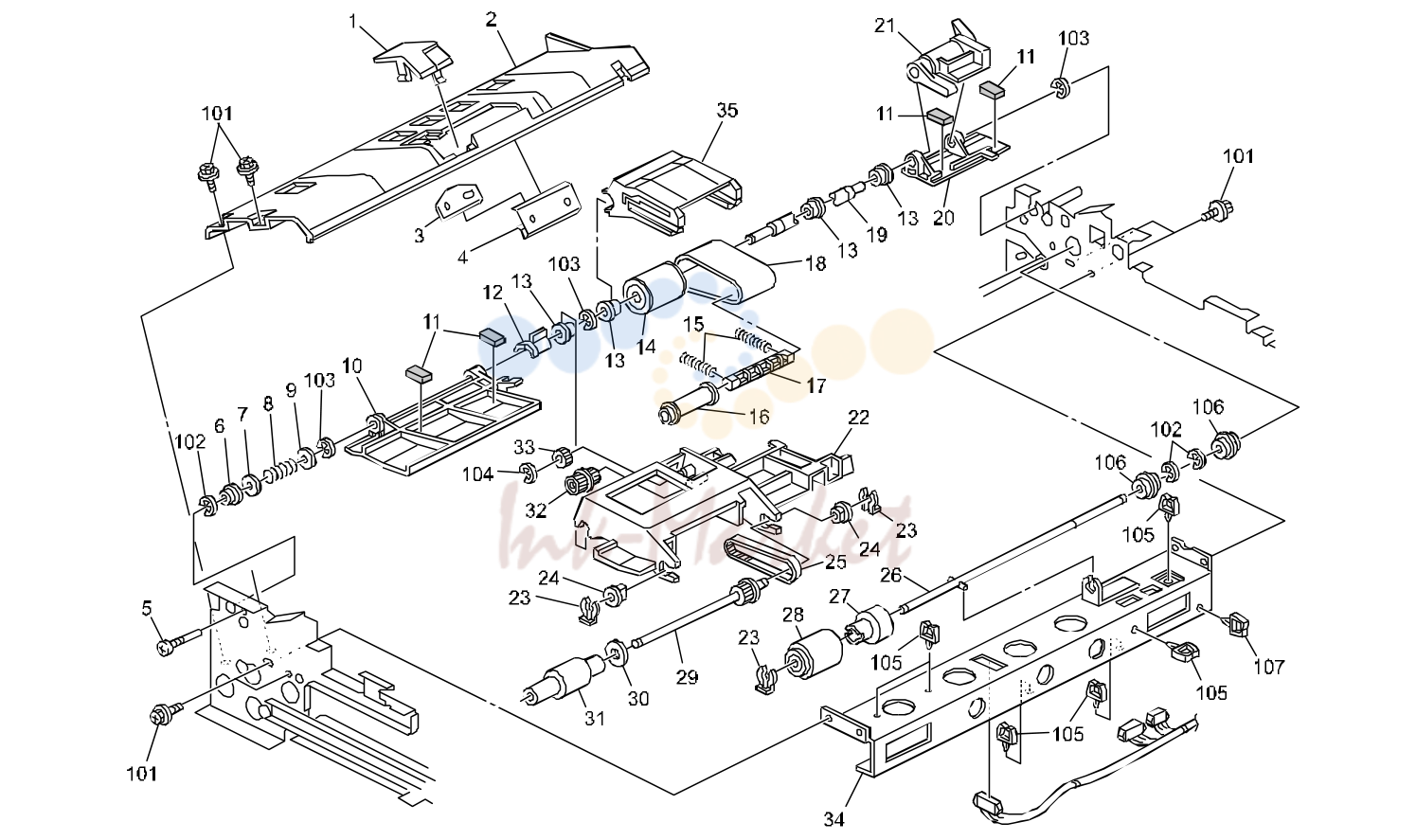

7. ORIGINAL FEED 2 (B070/B071)

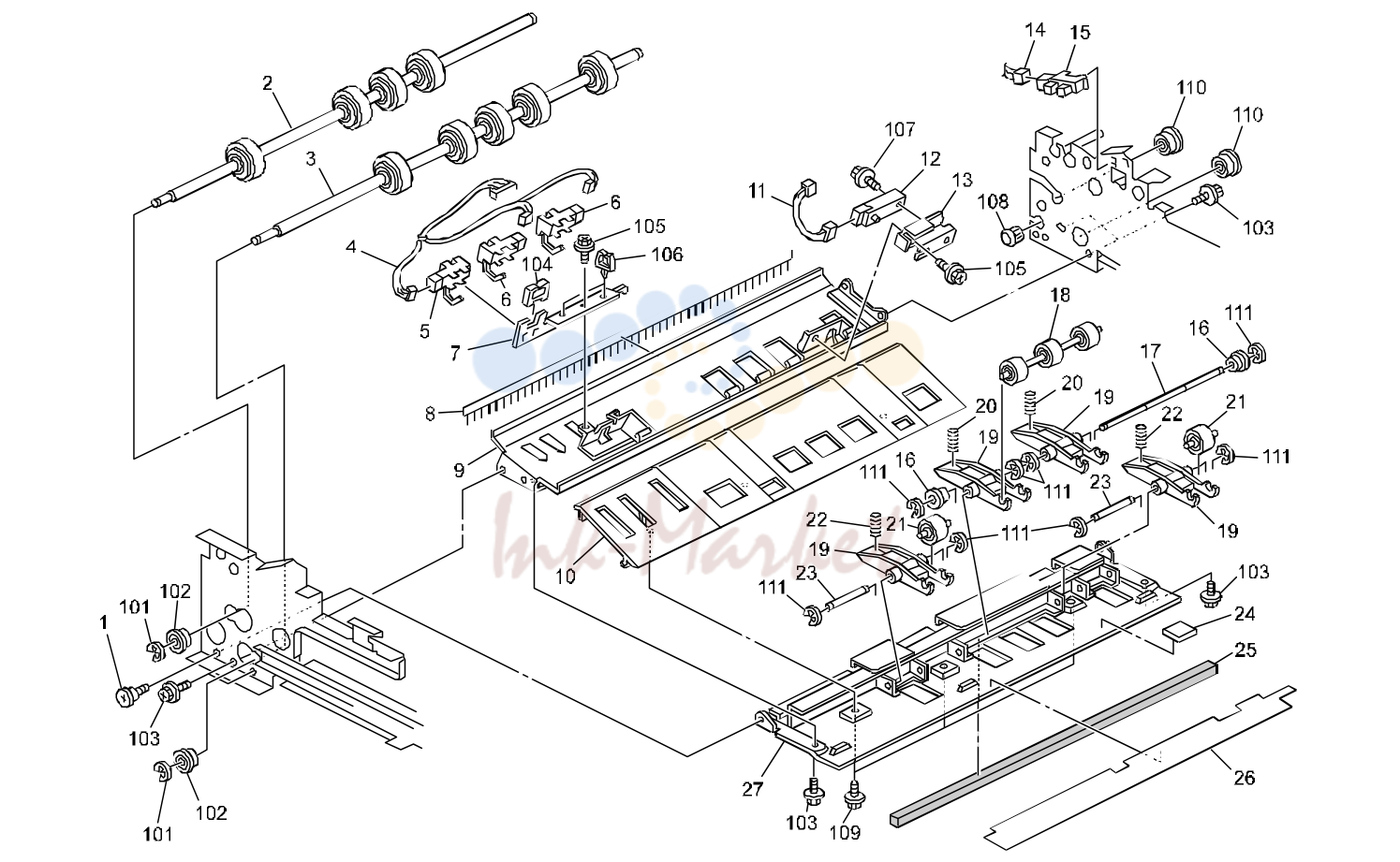

8. ORIGINAL FEED 3 (B070/B071)

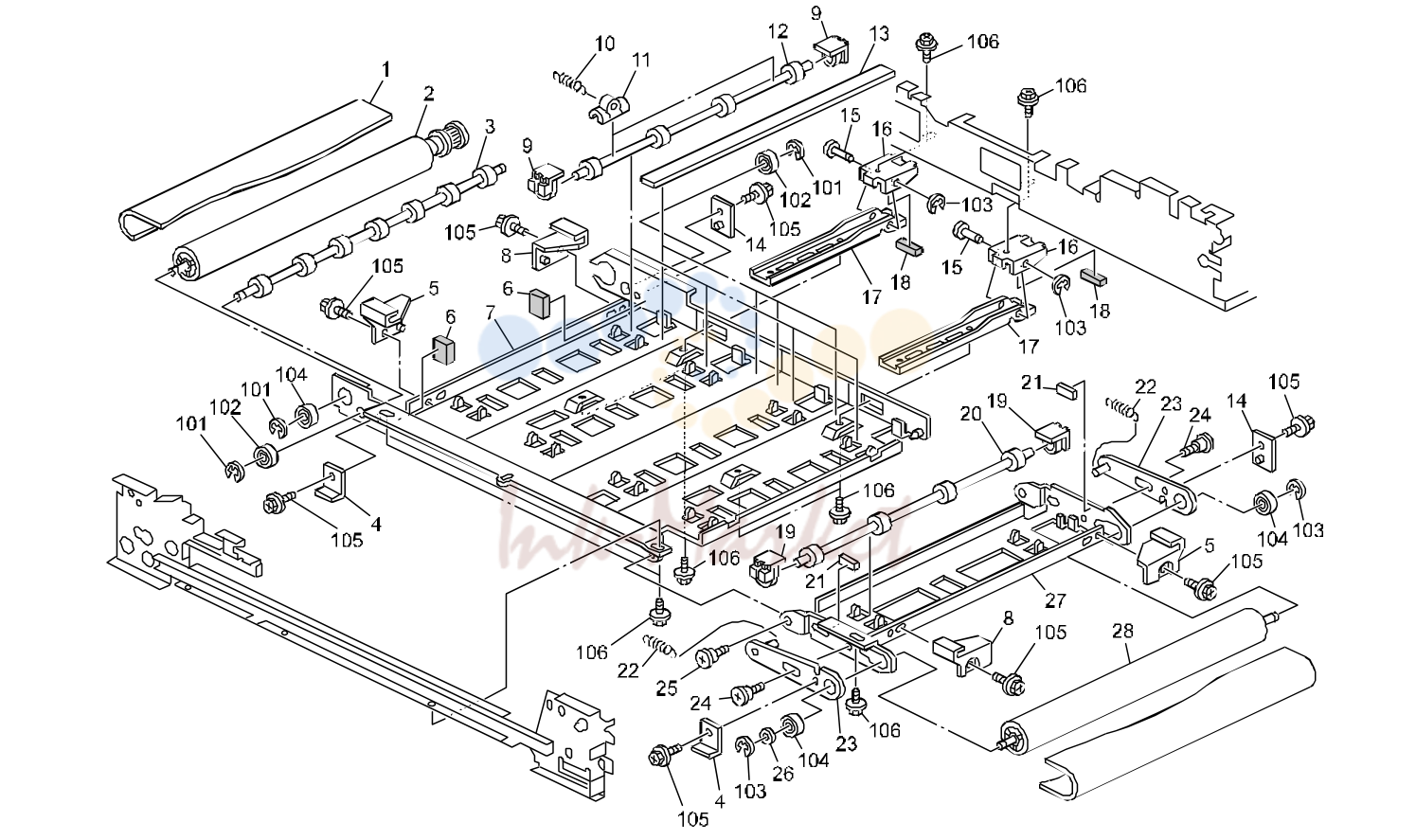

9. ORIGINAL TRANSPORT (B070/B071)
10. ORIGINAL EXIT 1 (B070/B071)
11. ORIGINAL EXIT 2 (B070/B071)
12. DF DRIVE SECTION 1 (B070/B071)
13. DF DRIVE SECTION 2 (B070/B071)
14. DF FRAME SECTION (B070/B071)
15. OPTICS SECTION 1 (B070/B071)
16. OPTICS SECTION 2 (B070/B071)
17. OPTICS SECTION 3 (B070/B071)
18. OPTICS SECTION 4 (B070/B071)
19. LASER UNIT (B070/B071)
20. TANDEM TRAY 1 (B070/B071)
21. TANDEM TRAY 2 (B070/B071)
22. TANDEM TRAY 3 (B070/B071)
23. UNIVERSAL TRAY (B070/B071)
24. PAPER FEED UNIT 1 (B070/B071)
25. PAPER FEED UNIT 2 (B070/B071)
26. PAPER FEED UNIT 3 (B070/B071)
27. VERTICAL TRANSPORT (B070/B071)
28. PAPER REGISTRATION 1 (B070/B071)
29. PAPER REGISTRATION 2 (B070/B071)
30. PAPER REGISTRATION 3 (B070/B071)
31. TONER BANK UNIT 1 (B070/B071)
32. TONER BANK UNIT 2 (B070/B071)
33. TONER SUPPLY UNIT 1 (B070/B071)
34. TONER SUPPLY UNIT 2 (B070/B071)
35. TONER HOPPER SECTION (B070/B071)
36. DEVELOPMENT UNIT 1 (B070/B071)
37. DEVELOPMENT UNIT 2 (B070/B071)
38. TONER COLLECTION BOTTLE (B070/B071)
39. B070/B071 92 Parts Location and List
40. B070/B071 94 Parts Location and List
41. B070/B071 96 Parts Location and List
42. B070/B071 98 Parts Location and List
43. TRANSFER BELT UNIT 1 (B070/B071)
44. TRANSFER BELT UNIT 2 (B070/B071)
45. FUSING UNIT 1 (B070/B071)
46. FUSING UNIT 2 (B070/B071)
47. FUSING UNIT 3 (B070/B071)
48. FUSING UNIT 4 (B070/B071)
49. PAPER EXIT SECTION 1 (B070/B071)
50. PAPER EXIT SECTION 2 (B070/B071)
51. PAPER EXIT SECTION 3 (B070/B071)
52. PAPER EXIT SECTION 4 (B070/B071)
53. DUPLEX UNIT 1 (B070/B071)
54. DUPLEX UNIT 2 (B070/B071)
55. DUPLEX UNIT 3 (B070/B071)
56. DUPLEX UNIT 4 (B070/B071)
57. DUPLEX UNIT 5 (B070/B071)
58. DRIVE SECTION 1 (B070/B071)
59. DRIVE SECTION 2 (B070/B071)
60. DRIVE SECTION 3 (B070/B071)
61. DRIVE SECTION 4 (B070/B071)
62. DRIVE SECTION 5 (B070/B071)
63. ELECTRICAL SECTION 1 (B070/B071)
64. ELECTRICAL SECTION 2 (B070/B071)
65. ELECTRICAL SECTION 3 (B070/B071)
66. ELECTRICAL SECTION 4 (B070/B071)
67. ELECTRICAL SECTION 5 (B070/B071)
68. ELECTRICAL SECTION 6 (B070/B071)
69. CONTROLLER UNIT 1 (B070/B071)
70. CONTROLLER UNIT 2 (B070/B071)
71. FRAME SECTION 1 (B070/B071)
72. FRAME SECTION 2 (B070/B071)
73. FRAME SECTION 3 (B070/B071)
74. FRAME SECTION 4 (B070/B071)
75. FRAME SECTION 5 (B070/B071)
76. MAINCONTROL BOARD (B070/B071)
77. BCU BOARD (B070/B071)
78. IO BOARD (B070/B071)
79. PRINTER CONTROL BOARD (B070/B071)
80. IPU Board (B070/B071)
81. DECAL AND DOCUMENT (B070/B071)
82. SPECIAL TOOLS (B070/B071)

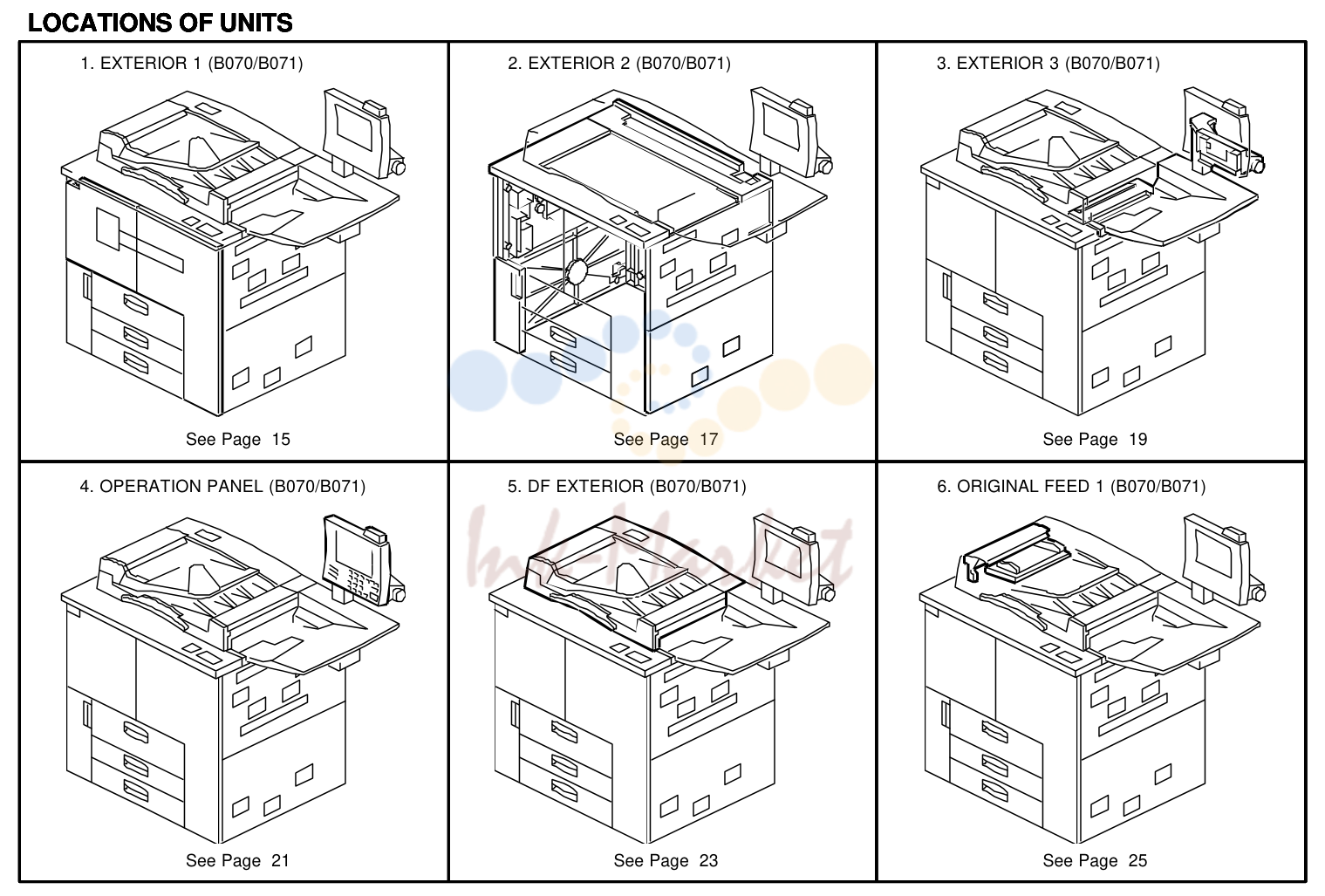

1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS

№	Артикул	Описание
1	B0701278 запросить цену →	Door:Front Left:DOM:Ass'y
101	04504008B запросить цену →	Tapping Screw - 4x8
102	04514008B запросить цену →	Philips Tapping Screw - M4x8
2	A2941282 запросить цену →	Front Door Spacer Bracket
3	A2941292 запросить цену →	Door Switch Bracket
103	04514012B запросить цену →	Tapping Screw - 4x12
4	B0701286 запросить цену →	Model Name Plate:Printing:EXP (B070 RIC)
4	B0706934 запросить цену →	Model Name Plate:INF (B070 INF)
4	B0706935 запросить цену →	Model Name Plate (B070 LAN)
4	B0711286 запросить цену →	Model Name Plate:Printing:EXP (B071 RIC)
4	B0716934 запросить цену →	Model Name Plate (B071 INF)
4	B0716935 запросить цену →	Model Name Plate (B071 LAN)
5	B0701281 запросить цену →	Cover:Grip
6	B0701300 запросить цену →	Decal:Misfeed Removal
7	A0791406 запросить цену →	Upper Door Spacer
8	GA003035 запросить цену →	Energy Decal
9	A2941378 запросить цену →	Decal - Total Counter
10	A2941377 запросить цену →	Inner Cover - Left Upper
11	A2941375 запросить цену →	Inner Cover - Right Upper
12	B0391321 запросить цену →	Holder:Operating Instructions:A5-NRC:Ass'y
13	B0701307 запросить цену →	Decal:Caution Chart:Paper Set Direction:C2
14	A2941356 запросить цену →	Lower Right Hinge
15	B0701253 запросить цену →	Door:Front Right:Ass'y
16	B0701294 запросить цену →	Stopper:Vertical Transport
17	B0701295 запросить цену →	Stopper:Door:Right:Adhesion
18	A2941380 запросить цену →	Inner Cover - Left
19	A2943698 запросить цену →	Drum Inner Cover
20	B0231101 запросить цену →	Stand Holder
21	AB013748 запросить цену →	Joint Gear - 15z
22	B0701308 запросить цену →	Decal:Size Indication:Paper Tray

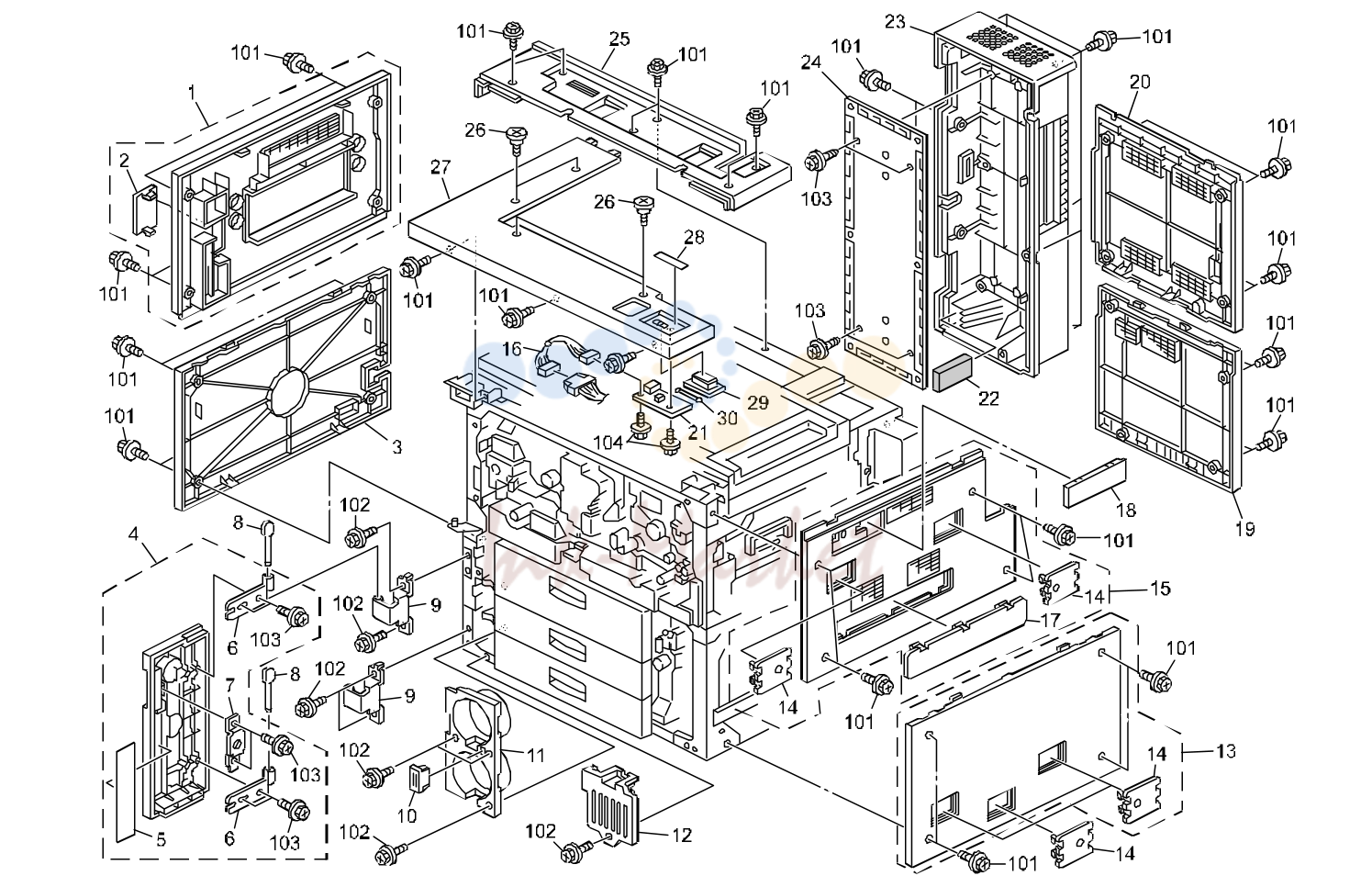

2. EXTERIOR 2 (B070/B071)

№	Артикул	Описание
1	B0701319 запросить цену →	Cover:Left Upper:Ass'y
101	04514008H запросить цену →	Tapping Screw - 4x8
102	04514008B запросить цену →	Philips Tapping Screw - M4x8
2	B0651341 запросить цену →	Connector Cap
103	04504008B запросить цену →	Tapping Screw - 4x8
3	B0701326 запросить цену →	Cover:Left Lower
4	B0701267 запросить цену →	Door:Front Lower:Ass'y
104	04503008B запросить цену →	Tapping Screw - M3x8
5	B0701272 запросить цену →	Decal:Oi:Toner Bank
6	A2941270 запросить цену →	Lower Front Hinge
7	A2941268 запросить цену →	Door Catch - Front Lower
8	A0961337 запросить цену →	Hinge Shaft - Lower Left
9	A2941271 запросить цену →	Hinge - Lower Front Door
10	H3061317 запросить цену →	Cover Magnet
11	B0703491 запросить цену →	Inner Cover:Toner Bank:Upper
12	B0703492 запросить цену →	Inner Cover:Toner Bank:Lower
13	B0701314 запросить цену →	Cover:Right Lower:Ass'y
14	B0701312 запросить цену →	Cap:Joint:Large Capacity Tray
15	B0701309 запросить цену →	Cover:Right Upper:Ass'y
16	B0705161 запросить цену →	Harness:Key Switch:Power Source
17	B0701313 запросить цену →	Cover:Large Capacity Tray
18	B0701331 запросить цену →	Cap:Key Counter:C2
19	B0701336 запросить цену →	Cover:Rear Lower
20	B0701330 запросить цену →	Cover:Rear Upper
21	B0705330 запросить цену →	Board - Main Switch
22	B0706840 запросить цену →	Filter:C/T Box
23	B0706842 запросить цену →	Cover:C/T Box
24	B0706839 запросить цену →	Cover:C/T Box:Ass'y
25	B0701261 запросить цену →	Cover:Upper Rear
26	52011796 запросить цену →	Stepped Screw - M4
27	B0701258 запросить цену →	Cover:Upper
28	B0701305 запросить цену →	Decal:Caption:Power Source:NA
28	B0701306 запросить цену →	Decal:Caption:Power Source:EU
29	B0701260 запросить цену →	Keytop:Power Source
30	A2291465 запросить цену →	LED Guide

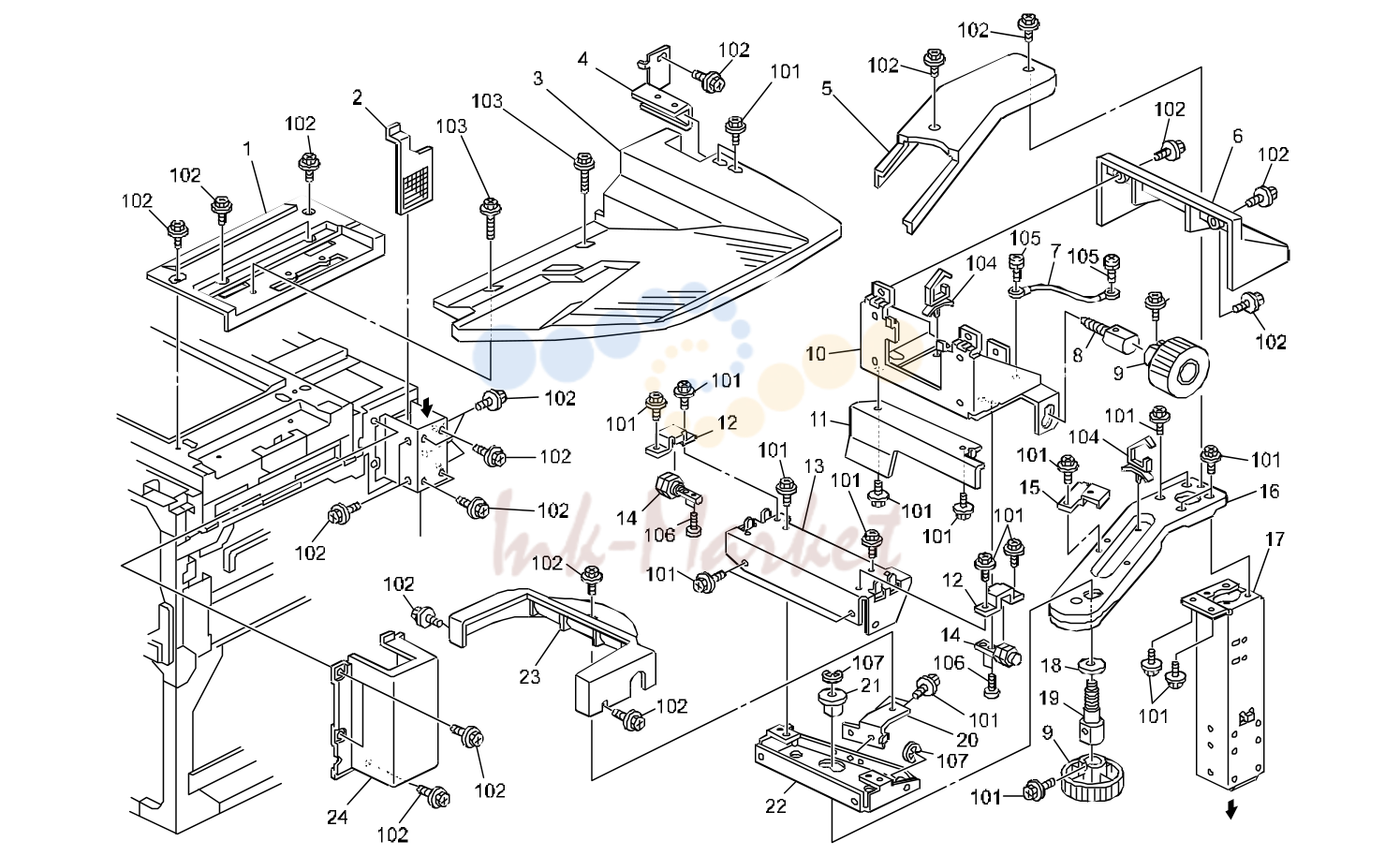

3. EXTERIOR 3 (B070/B071)

№	Артикул	Описание
1	B0701262 запросить цену →	Cover:Upper Right
101	04514008H запросить цену →	Tapping Screw - 4x8
102	04514008B запросить цену →	Philips Tapping Screw - M4x8
2	A2942123 запросить цену →	Dust Filter
103	04514012H запросить цену →	Tapping Screw - 4x12
3	B0701265 запросить цену →	Tray:Exit:ADF
4	A2941266 запросить цену →	Exit Bracket
104	11050508 запросить цену →	Harness Clamp - LWS-0711
105	09504008B запросить цену →	Philips Screw With Spring Washer
5	B0701424 запросить цену →	Cover:Arm:Operation Sub-unit
6	B0701422 запросить цену →	Cover:Support:Operation Panel:Upper
106	03130080B запросить цену →	Philips Pan Head Screw - M3x8
7	B0705147 запросить цену →	Harness:Ground Wire:Operation
107	07200060B запросить цену →	Retaining Ring - M6
8	A2941447 запросить цену →	Shaft - Upper Operation Knob
9	B0701440 запросить цену →	Knob:Operation Sub-unit
10	A2941439 запросить цену →	Operation Unit Fixing Plate
11	B0701430 запросить цену →	Cover:Operation Panel:Rear
12	A2941438 запросить цену →	Hinge Fixing Plate
13	A2941437 запросить цену →	Supporting Plate - Operation Panel
14	A2941429 запросить цену →	Hinge - Operation Unit
15	A2941446 запросить цену →	Bracket - Arm Cover
16	A2941425 запросить цену →	Operation Unit Arm
17	B0701433 запросить цену →	Frame:Arm:Operation Sub-unit
18	A2941441 запросить цену →	Spacer - Operation Panel
19	A2941448 запросить цену →	Shaft - Under Operation Knob
20	A2941445 запросить цену →	Bracket - Cover
21	A2941449 запросить цену →	Bushing - Operation Panel
22	A2941434 запросить цену →	Lower Support
23	B0701423 запросить цену →	Cover:Support:Operation Panel:Lower
24	B0701421 запросить цену →	Cover:Holder:Operation Sub-unit

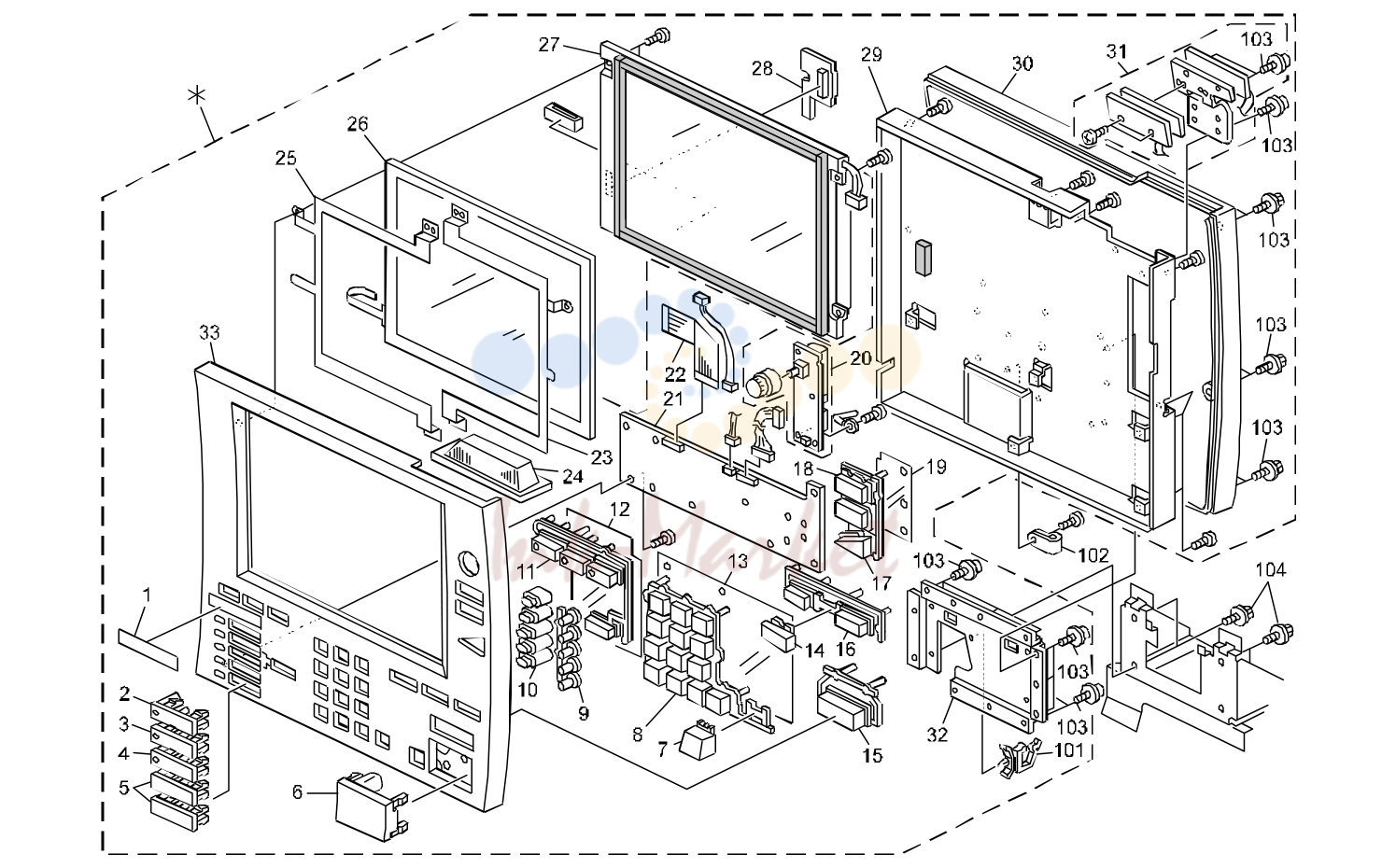

4. OPERATION PANEL (B070/B071)

№	Артикул	Описание
1	B0701495 запросить цену →	Operation Film:Led
28	B0701496 запросить цену →	PCB:LCD
29	A2941531 запросить цену →	Operation Panel Frame
2	B0701497 запросить цену →	Keytop:Application:NA:1
30	B0701474 запросить цену →	Case:Operation Sub-unit:Rear
2	B0701500 запросить цену →	Keytop:Application:EU:1
3	B0701498 запросить цену →	Keytop:Application:NA:2
31	A2941493 запросить цену →	PCB - LED
32	A2941495 запросить цену →	Fixing Plate - Operation Panel
3	B0701504 запросить цену →	Keytop:Application:EU:2
33	B0701472 запросить цену →	Case:Operation Sub-unit:Front:NA
4	B0701499 запросить цену →	Keytop:Application:NA:3
33	B0701473 запросить цену →	Case:Operation Sub-unit:Front:EU:Printing
4	B0701505 запросить цену →	Keytop:Application:EU:3
5	B0701488 запросить цену →	Cap:Keytop:Application
5	B5801452 запросить цену →	Keytop:Printer:NA (B580)
5	B5801453 запросить цену →	Keytop:Scanner:NA (B580)
5	B5801454 запросить цену →	Keytop:Printer:EU (B580)
5	B5801455 запросить цену →	Keytop:Scanner:EU (B580)
6	A2941475 запросить цену →	Key Top - Start
7	B0701477 запросить цену →	Keytop:Try Print
8	B0701475 запросить цену →	Keytop:10key
9	B0701487 запросить цену →	Spacer:Keytop:Application
10	B0701486 запросить цену →	Lens:Application
11	B0701506 запросить цену →	Keytop:Counter:NA
11	B0701507 запросить цену →	Keytop:Counter:EU
12	B0701493 запросить цену →	Sheet:Preventfence Sheet:2
13	B0701492 запросить цену →	Sheet:Preventfence Sheet:1
14	B0701510 запросить цену →	Keytop:Clear:EXP
15	A2941476 запросить цену →	Key Top - Stop
16	B0701476 запросить цену →	Keytop:Preheat
17	B0701478 запросить цену →	Keytop:Interrupt
18	B0701479 запросить цену →	Keytop:Change
19	B0701494 запросить цену →	Sheet:Preventfence Sheet:3
20	A2591554 запросить цену →	Invertor:5.5mil-a
21	B0701490 запросить цену →	PCB:Operation Panel
101	11050508 запросить цену →	Harness Clamp - LWS-0711
22	B0701489 запросить цену →	Flat Cable:Lcd Display
23	A2941534 запросить цену →	Grounding Plate - Right
102	11050530 запросить цену →	Nylon Clamp-emt-4n
103	03603008H запросить цену →	Screw - M3X8
24	A2941492 запросить цену →	Lens - LED
104	04514008B запросить цену →	Philips Tapping Screw - M4x8
25	A2941535 запросить цену →	Grounding Plate - Left

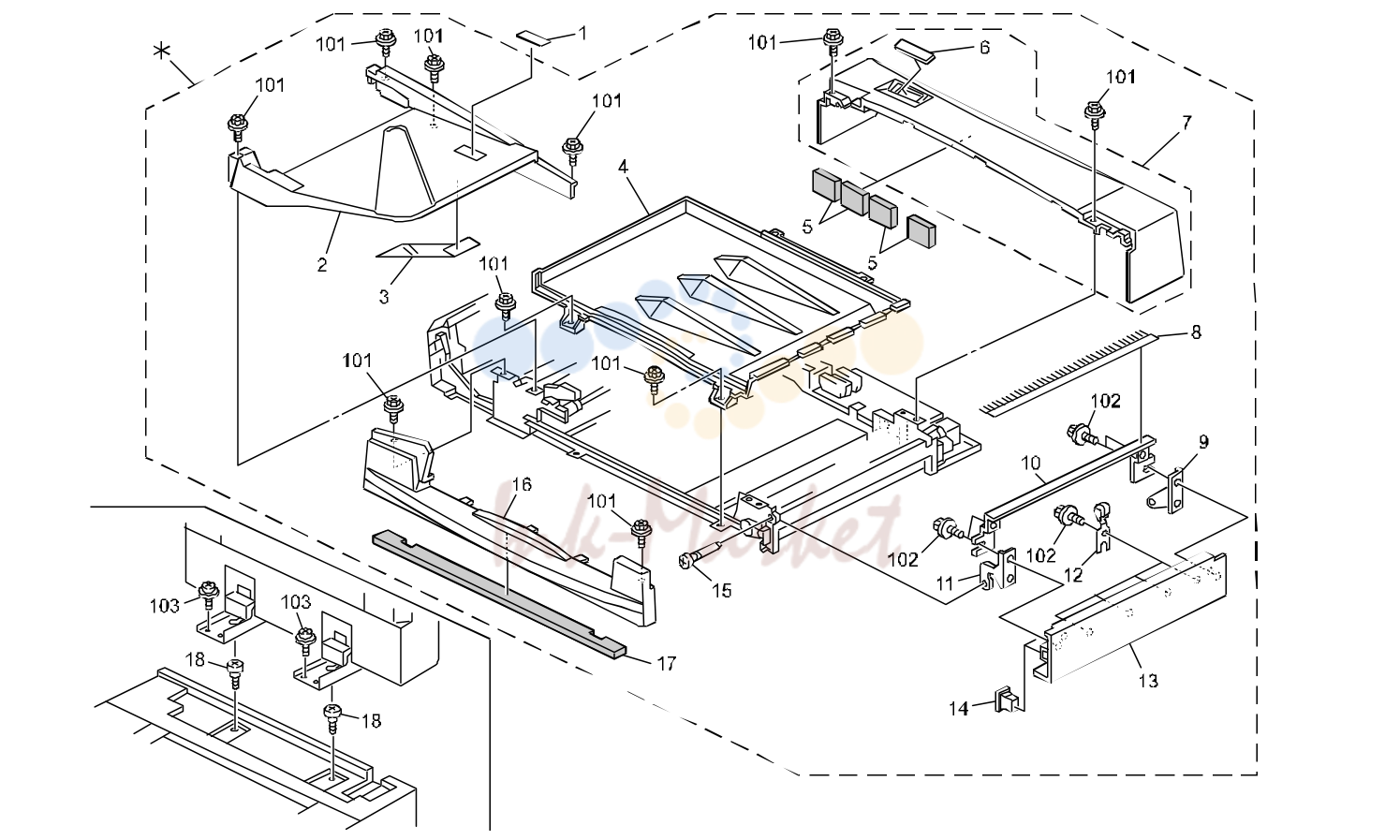

5. DF EXTERIOR (B070/B071)

№	Артикул	Описание
1	B4774431 запросить цену →	Decal - Original Table
102	04504012B запросить цену →	Tapping Screw - M4x12
2	B3011826 запросить цену →	Original Table:RIC:Printing
103	09515010B запросить цену →	Philips Screw With Washer - M5x10
3	B3011835 запросить цену →	Original Holder
4	B3011796 запросить цену →	Cover:Original Table:Lower:RIC
5	B3014425 запросить цену →	Noise Reduction Pad
6	A8064341 запросить цену →	Display Panel
7	B3011726 запросить цену →	Cover:Rear:RIC:Ass'y
8	AA120032 запросить цену →	Antistatic Brush
9	A8063261 запросить цену →	Inner Back Cover Bracket
10	A8063266 запросить цену →	Discharge Brush Bracket
11	A8063251 запросить цену →	Exit Cover Bracket
12	A5481241 запросить цену →	Driven Roller Ass'y
13	B3011786 запросить цену →	Cover:Exit:RIC
14	G0121531 запросить цену →	Magnet
15	54462824 запросить цену →	Screw - Duplex Guide Plate
16	B3011716 запросить цену →	Cover:Front
17	B3014411 запросить цену →	Noise Reduction Pad
18	A8597211 запросить цену →	Stepped Screw

6. ORIGINAL FEED 1 (B070/B071)

№	Артикул	Описание
1	B3011756 запросить цену →	Cover:Paper Feed:RIC:Ass'y
36	50530223 ✓ в наличии	Bushing - 8mm
37	A8061346 запросить цену →	Base Shaft
2	B3014316 запросить цену →	Decal:Misfeed Removal
38	A8061342 запросить цену →	Base Lever
3	B3014356 запросить цену →	Decal:Paper Feed
39	50530447 запросить цену →	Bushing - 6mm
4	B3014336 запросить цену →	Decal:Size:Original:RIC
40	A8061331 запросить цену →	Original Table Stay
5	A8061371 запросить цену →	Magnet Catch - Paper Feed Cover
41	A8061335 запросить цену →	Original Table Guide Plate
6	B3014421 запросить цену →	Noise Reduction Pad - Right
7	B3014422 запросить цену →	Noise Reduction Pad - Left
8	A8061361 запросить цену →	Cover Bracket
9	B3015405 запросить цену →	DC Relay Harness
10	A6801661 запросить цену →	Bushing - 4mm
11	B3011191 запросить цену →	Pull-out Driven Roller
12	A8061181 запросить цену →	Pressure Roller Bracket - Pull Out
13	B3014211 запросить цену →	Spring
14	B3011195 запросить цену →	Gear - 19Z
15	B3011188 запросить цену →	Sensor Bracket
16	AW020075 запросить цену →	Photointerruptor
17	B3014222 запросить цену →	Spring
18	B3011192 запросить цену →	Bushing - 4x6x6
19	B3011198 запросить цену →	Pull-out Driven Roller-Front
20	54462824 запросить цену →	Screw - Duplex Guide Plate
21	AW010093 запросить цену →	Photo Reflection Sensor - PS-17ND1
22	A8064251 запросить цену →	Grounding Plate
23	B3011171 запросить цену →	Pulley Cover
24	B3011876 запросить цену →	Side Fence:Table:Ass'y
25	A3764599 запросить цену →	Side Fence Pad
26	B3011351 запросить цену →	Original Feeler
101	04504008B запросить цену →	Tapping Screw - 4x8
27	A8061353 запросить цену →	Feeler Stud
102	04513008B запросить цену →	Tapping Screw - M3x8
28	G5644151 запросить цену →	Rail - Side Fence
103	04524008B запросить цену →	Binding Self Tapping Screw-M4x8
29	52062686 запросить цену →	Snap Ring
30	B3011856 запросить цену →	Base:Original Table:Ass'y
104	07200030B запросить цену →	Retaining Ring - M3
31	52152621 запросить цену →	Snap Ring - M6
105	11050328 запросить цену →	Harness Clamp - ES-0505
32	B4774311 запросить цену →	Decal - Original Base
106	11050511 ✓ в наличии	Harness Clamp - LWS-0306ZC
107	07200060B запросить цену →	Retaining Ring - M6
33	A8065790 запросить цену →	Original Sensor Harness
108	06320140G запросить цену →	Parallel Pin
34	A8061356 запросить цену →	Original Sensor Bracket
109	07200040B запросить цену →	Retaining Ring - M4
35	A8062281 запросить цену →	Gear - Z47

7. ORIGINAL FEED 2 (B070/B071)

№	Артикул	Описание
101	04513008B запросить цену →	Tapping Screw - M3x8
1	A8061152 запросить цену →	Upper Guide Plate
102	07200040B запросить цену →	Retaining Ring - M4
2	A8061153 запросить цену →	Upper Guide Plate
3	B3011155 запросить цену →	Separation Support Pad
103	07200060B запросить цену →	Retaining Ring - M6
104	07200030B запросить цену →	Retaining Ring - M3
4	B3011156 запросить цену →	Separation Pad Holder
5	54154145 запросить цену →	Stud
105	11050199 запросить цену →	Clamp
106	07413506 ✓ в наличии	Ball Bearing - 6x12x4mm
6	B3011286 запросить цену →	Bushing - 6x10x6
107	11050231 запросить цену →	Clamp
7	A4181158 ✓ в наличии	Spacer - M6.5x1
8	AA063315 запросить цену →	Spring - Belt Drive Shaft
9	AA132013 запросить цену →	Spacer
10	A8061161 запросить цену →	Entrance Guide Plate - Front
11	A8061163 запросить цену →	Guide Plate Cushion
12	A6801621 запросить цену →	Feed-in Unit Stopper
13	A6281225 ✓ в наличии	Bushing - 8mm
14	A8061293 запросить цену →	Feed Belt Drive Roller
15	A8064261 запросить цену →	Spring Belt Guide Roller
16	A8061294 запросить цену →	Feed Belt Driven Roller
17	A8061298 запросить цену →	Transport Belt Roller Shaft
18	A8061295 ✓ в наличии	Feed Belt
19	A8061282 запросить цену →	Separation Drive Shaft
20	A8061162 запросить цену →	Entrance Guide Plate - Inner
21	A8061328 запросить цену →	Release Lever
22	B3011314 запросить цену →	Pick-up Roller Bracket
23	54472681 запросить цену →	Snap Ring
24	50530447 запросить цену →	Bushing - 6mm
25	A8064118 запросить цену →	Timing Belt - B40S2M148
26	B3012511 запросить цену →	Reverse Roller Shaft
27	A2472900 запросить цену →	Torque Limiter - 53mnxm
28	A8592241 ✓ в наличии	Reverse Roller
29	A8062153 запросить цену →	Timing Pulley - T27 S2M
30	AA132171 запросить цену →	Spacer - 6x20x1
31	A8061321 ✓ в наличии	Pickup Roller
32	A8062151 запросить цену →	Timing Pulley - T19/Z23 S2M/M0.6
33	A8062271 запросить цену →	Gear - Z18
34	A8061141 запросить цену →	Reverse Roller Stay
35	A8061292 ✓ в наличии	Feed Belt Bracket

8. ORIGINAL FEED 3 (B070/B071)

№	Артикул	Описание
1	AA143074 запросить цену →	Stepped Screw - M4x5
101	07200040B запросить цену →	Retaining Ring - M4
102	07413506 ✓ в наличии	Ball Bearing - 6x12x4mm
2	A8061271 запросить цену →	Pull Out Drive Roller
103	04513008B запросить цену →	Tapping Screw - M3x8
3	A8061276 запросить цену →	Transport Drive Roller
104	11050328 запросить цену →	Harness Clamp - ES-0505
4	A8065745 запросить цену →	Paper Siz Sensor Harness
5	AW020104 ✓ в наличии	Photointerruptor
105	04513006B запросить цену →	Tapping Screw - M3x6
6	AW020095 запросить цену →	Photointerruptor
106	11050199 запросить цену →	Clamp
7	A8061226 запросить цену →	Paper Size Sensor Bracket
107	04513012B запросить цену →	Tapping Screw With Washer - M3x12
108	11060193 запросить цену →	Bushing - 7.9mm
8	G0203897 запросить цену →	Discharge Brush - Transport
9	A8061211 запросить цену →	Middle Guide Plate
109	04503008B запросить цену →	Tapping Screw - M3x8
10	A8061241 запросить цену →	Lower Guide Plate
110	07423808 запросить цену →	Ball Bearing - 8x16x5
11	A8065740 запросить цену →	Registration Sensor Harness
111	07200030B запросить цену →	Retaining Ring - M3
12	AW010093 запросить цену →	Photo Reflection Sensor - PS-17ND1
13	A8061221 запросить цену →	Registration Sensor Bracket
14	B3015455 запросить цену →	DC Relay Harness
15	AW020075 запросить цену →	Photointerruptor
16	53241658 запросить цену →	Bushing- 4x8x4.5mm
17	A8061256 запросить цену →	Middle Shaft - Roller Arm
18	A8061261 запросить цену →	Middle Driven Roller
19	A8061251 запросить цену →	Transport Roller Arm
20	A8064221 запросить цену →	Compression Spring
21	A8061266 запросить цену →	Driven Roller
22	B3014226 запросить цену →	Spring
23	A8061257 запросить цену →	Roller Arm Shaft
24	A4221063 запросить цену →	Seal - 0.7x13x20
25	B3014413 запросить цену →	Noise Absorbing Pad
26	B3011247 запросить цену →	Entrance Guide
27	A8061231 запросить цену →	Paper Feed Base

9. ORIGINAL TRANSPORT (B070/B071)

№	Артикул	Описание
1	B3011441 запросить цену →	Transport Belt
101	07200040B запросить цену →	Retaining Ring - M4
102	07413706 запросить цену →	Ball Bearing - 6x10x3
2	B3011432 запросить цену →	Belt Drive Roller
3	B3011451 запросить цену →	Belt Pressure Roller
103	07200030B запросить цену →	Retaining Ring - M3
104	07413506 ✓ в наличии	Ball Bearing - 6x12x4mm
4	B3011449 запросить цену →	Front Spacer
105	04513008B запросить цену →	Tapping Screw - M3x8
5	B3011443 запросить цену →	Transport Belt Stopper - Front
106	04514006B запросить цену →	Tapping Screw - 4x6
6	B3011141 запросить цену →	Rubber Cushion
7	B3011412 запросить цену →	Transport Belt Plate
8	B3011444 запросить цену →	Transport Belt Stopper - Rear
9	A6102136 запросить цену →	Bushing
10	A6102133 запросить цену →	Tension Spring
11	A6102132 запросить цену →	Pressure Bushing
12	B3011481 запросить цену →	Belt Pressure Roller
13	B3014431 запросить цену →	Vibration Absorbing Pad
14	B3011445 запросить цену →	Rear Spacer
15	A6801443 запросить цену →	Arm Shaft
16	A6801446 запросить цену →	Transport Unit Arm
17	A5481442 запросить цену →	Transport Arm
18	A5481448 запросить цену →	Arm Cushion
19	A6102137 запросить цену →	Pressure Roller Bushing
20	A6102161 запросить цену →	Belt Pressure Roller
21	AA161138 запросить цену →	Cushion - 1.1
22	B3011427 запросить цену →	Spring
23	B3011491 запросить цену →	Tension Bracket
24	B3011447 запросить цену →	Stepped Screw
25	A4983118 запросить цену →	Stepped Screw - M4
26	A0287878 запросить цену →	Arm Spacer
27	B3011422 запросить цену →	Transport Stay
28	B3011436 запросить цену →	Transport Belt Roller

10. ORIGINAL EXIT 1 (B070/B071)

№	Артикул	Описание
1	AA043548 запросить цену →	Timing Belt - B40S3M150
101	07200040B запросить цену →	Retaining Ring - M4
2	A8063281 запросить цену →	Timing Pulley - T14 S3M
102	04503008B запросить цену →	Tapping Screw - M3x8
3	50530447 запросить цену →	Bushing - 6mm
103	04513008B запросить цену →	Tapping Screw - M3x8
4	AA143020 запросить цену →	Stepped Screw - M4
5	A3513459 запросить цену →	Idler
6	B3013161 запросить цену →	Left Exit Guide
7	AW010093 запросить цену →	Photo Reflection Sensor - PS-17ND1
8	B3015410 запросить цену →	Harness:Connecting:Paper Feed
9	A8063151 запросить цену →	Driven Exit Roller
10	A8063142 запросить цену →	Guide Plate Bracket
11	B3013135 запросить цену →	Spring
12	A8063171 запросить цену →	Lower Exit Cover
13	B3014413 запросить цену →	Noise Absorbing Pad
14	B3013185 запросить цену →	Driven Roller Shaft
15	B3013184 запросить цену →	Reverse Driven Roller
16	A5481234 запросить цену →	Driven Roller Arm
17	B3013132 запросить цену →	Lower Guide Plate
18	A8063211 запросить цену →	Right Exit Guide Plate
19	AA120032 запросить цену →	Antistatic Brush
20	A8063222 запросить цену →	Seal
21	A8063221 запросить цену →	Exit Ground Plate
22	B3015460 запросить цену →	DC Relay Harness
23	B3011926 запросить цену →	Cover:Right
24	A8063111 запросить цену →	Drive Exit Roller

11. ORIGINAL EXIT 2 (B070/B071)

№	Артикул	Описание
1	A6802321 запросить цену →	Pulley - 30T
101	07200040B запросить цену →	Retaining Ring - M4
102	06320120G запросить цену →	Parallel Pin - 2x12
2	50530447 запросить цену →	Bushing - 6mm
103	07200030B запросить цену →	Retaining Ring - M3
3	A5481217 запросить цену →	Antistatic Brush - Paper Exit
4	B3013186 запросить цену →	Spring
104	04513008B запросить цену →	Tapping Screw - M3x8
105	11050328 запросить цену →	Harness Clamp - ES-0505
5	A5481234 запросить цену →	Driven Roller Arm
6	B3013184 запросить цену →	Reverse Driven Roller
7	B3013185 запросить цену →	Driven Roller Shaft
8	B3013181 запросить цену →	Invertor Guide Plate
9	A5481261 запросить цену →	Exit Roller
10	53241658 запросить цену →	Bushing- 4x8x4.5mm
11	A5481321 запросить цену →	Exchange Pawl
12	A5481317 запросить цену →	Lever Cushion
13	A8064232 запросить цену →	Tension Spring
14	B3013271 запросить цену →	Reverse Drive Roller
15	A5481231 запросить цену →	Guide Roller
16	52152621 запросить цену →	Snap Ring - M6
17	B3013191 запросить цену →	Exit Junction Gate
18	A8064231 запросить цену →	Spring
19	B3013192 запросить цену →	Lever - Exit Junction Gate
20	B3013286 запросить цену →	Pulley - 30Z
21	AA043547 запросить цену →	Timing Belt - B40S3M213
22	A5482137 запросить цену →	Timing Pulley - 18Z
23	A8063311 запросить цену →	Invertor Solenoid Assembly
24	A6801384 запросить цену →	Solenoid - Lower Inverter Gate

12. DF DRIVE SECTION 1 (B070/B071)

№	Артикул	Описание
36	A6802262 запросить цену →	Feeler - Pick-up Roller Cam
1	A8062911 запросить цену →	Stepper Motor Ass`y - DC 13W
37	B3012422 запросить цену →	Cam - Pick-up Roller
2	B3012367 запросить цену →	Motor Bracket
38	B3012242 запросить цену →	Shaft
3	A8065705 запросить цену →	Display Harness
4	A6801181 запросить цену →	Magnetic Catch
40	B3012222 запросить цену →	Gear - 20Z
5	A8062285 запросить цену →	Gear - Z20/Z47
6	A8062287 запросить цену →	Gear - Z20/Z47
7	A8062283 запросить цену →	Gear - Z20/Z47
8	A8062161 запросить цену →	Timing Pulley - T30/Z20 S2M/M0.8
9	AA132152 запросить цену →	Spacer - 8x20x1
10	A8064117 запросить цену →	Timing Belt - B40S2M158
11	B3012122 запросить цену →	Shaft
12	B3012213 запросить цену →	Pulley - 20Z
13	B3012211 запросить цену →	Pulley - 20/19Z
14	AA060590 запросить цену →	Pressure Spring
15	B3012281 запросить цену →	Tension Bracket
16	B3012221 запросить цену →	Gear - 31Z
17	B3012244 запросить цену →	Gear - 23Z
18	B3012243 запросить цену →	Gear - 29Z
19	A8062244 запросить цену →	Separation Shaft Stopper
20	B3012336 запросить цену →	Side Plate
21	AW020075 запросить цену →	Photointerruptor
101	03530050B запросить цену →	Philips Truss Head Screw - M3x5
22	AA043535 запросить цену →	Timing Belt - B60S3M195
102	04513008B запросить цену →	Tapping Screw - M3x8
23	B3012273 запросить цену →	Pulley - 32Z
24	AX200173 запросить цену →	Magnetic Clutch
103	11050328 запросить цену →	Harness Clamp - ES-0505
25	B3012271 запросить цену →	Shaft
104	07200060B запросить цену →	Retaining Ring - M6
26	AA043534 запросить цену →	Timing Belt - B60S3M216
105	07413506 ✓ в наличии	Ball Bearing - 6x12x4mm
106	06320120G запросить цену →	Parallel Pin - 2x12
27	B3012123 запросить цену →	Pulley - 24Z
107	07200040B запросить цену →	Retaining Ring - M4
28	A8592230 запросить цену →	Ball Bearing - 6x13x5
29	A8065715 запросить цену →	Pick Up Motor Harness
108	07413706 запросить цену →	Ball Bearing - 6x10x3
109	08053507 запросить цену →	Bushing - 6mm
30	AX040096 запросить цену →	Stepping Motor - DC 18W
31	AA043537 запросить цену →	Timing Belt - B40S2M206
110	07010030B запросить цену →	Flat Washer - M3
32	B3012141 запросить цену →	Pulley - 39Z
111	06320160G запросить цену →	Parallel Pin - M2x16
33	50530447 запросить цену →	Bushing - 6mm
112	11050199 запросить цену →	Clamp
34	AA043536 запросить цену →	Timing Belt - B60S3M279
113	07423808 запросить цену →	Ball Bearing - 8x16x5
35	B3012261 запросить цену →	Pulley - 36Z
114	11050231 запросить цену →	Clamp

13. DF DRIVE SECTION 2 (B070/B071)

№	Артикул	Описание
1	AX060121 запросить цену →	DC Motor - 27W
36	B3012371 запросить цену →	Motor Bracket
37	AA043538 запросить цену →	Timing Belt - B60S3M174
2	A6103532 запросить цену →	Timing Pulley - 18Z
38	AA043533 запросить цену →	Timing Belt - B0S2M256
3	B3013246 запросить цену →	Motor Bushing - 4x9x5.2
4	B3013345 запросить цену →	Exit Motor Guide Plate
39	B3012231 запросить цену →	Pulley - 58/20Z
5	AA143379 запросить цену →	Stepped Screw
40	AA043546 запросить цену →	Timing Belt - B60S2M474
41	B3012111 запросить цену →	Pulley - 30Z
6	B3015475 запросить цену →	Grounding Wire
7	B3013341 запросить цену →	Exit Motor Bracket
42	B3012376 запросить цену →	Tension Bracket
8	A6802311 запросить цену →	Pulley - 18T/32T
9	A3003812 запросить цену →	Spacer - 6x22x1.5
10	AA043539 запросить цену →	Timing Belt - B40S2M104
11	B3015460 запросить цену →	DC Relay Harness
12	AW020075 запросить цену →	Photointerruptor
13	B3014414 запросить цену →	Acoustic Material
14	50530447 запросить цену →	Bushing - 6mm
15	B3013286 запросить цену →	Pulley - 30Z
16	B3011141 запросить цену →	Rubber Cushion
17	B3015340 запросить цену →	DF Harness
18	B3015485 запросить цену →	Harness:Connecting:Spring Clutch
19	B3015490 запросить цену →	Harness:Connecting:Sensor:Base
20	B3015400 запросить цену →	DC Harness
21	B3015430 запросить цену →	DC Harness
22	B3015450 запросить цену →	DC Harness
23	B3015480 запросить цену →	DF Position Sensor Harness
101	04513008B запросить цену →	Tapping Screw - M3x8
102	05740050E запросить цену →	Hexagon Headless Set Screw - M4x5
24	B3015520 запросить цену →	ADF Main Control Board
103	11050199 запросить цену →	Clamp
25	B3015370 запросить цену →	DC Harness
104	07200040B запросить цену →	Retaining Ring - M4
26	B3012320 запросить цену →	Heat Sink Holder
105	11050231 запросить цену →	Clamp
27	B3012319 запросить цену →	Heat Sink - DC Motor
106	11050516 запросить цену →	Clamp
28	59362321 запросить цену →	Rubber Bushing - Vibration Damper
29	B3015600 запросить цену →	DC Motor - 54W
107	08073035 запросить цену →	Washer - 4.1x10x0.5
108	04513005B запросить цену →	Tapping Screw - M3x5
30	B3012172 запросить цену →	Cushion
109	04514006B запросить цену →	Tapping Screw - 4x6
31	AB030354 запросить цену →	Pulley - 20T
32	B3012113 запросить цену →	Pulley - 19Z
110	07010030B запросить цену →	Flat Washer - M3
111	07413706 запросить цену →	Ball Bearing - 6x10x3
33	B3012610 запросить цену →	Bearing - 6x15x5
34	B3012327 запросить цену →	Holder Bracket
112	08053507 запросить цену →	Bushing - 6mm
113	06320120G запросить цену →	Parallel Pin - 2x12
35	AA060590 запросить цену →	Pressure Spring

Каталог очень большой (3092 позиций). Показаны первые 13 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
