Ricoh ricoh B064 Pc1060 1075 — каталог запчастей со схемами

Содержание

• 1. RICOHGROUPCOMPANIES
• 2. EXTERIOR 2 (B064/B065)
• 3. OPERATION PANEL (B064/B065)
• 4. DF EXTERIOR (B064/B065)
• 5. DF ORIGINAL FEED 1 (B064/B065)

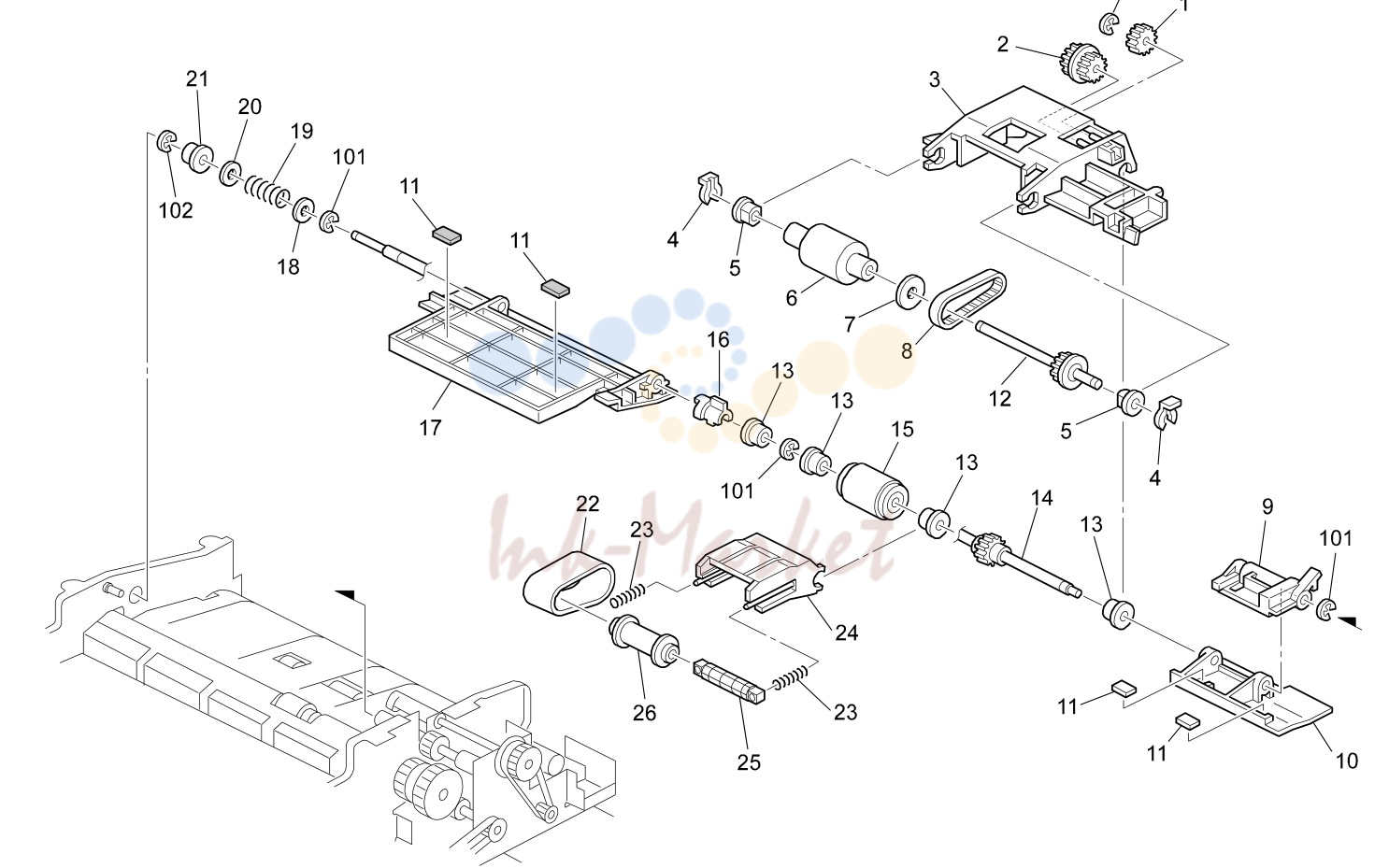

• 6. DF ORIGINAL FEED 2 (B064/B065)

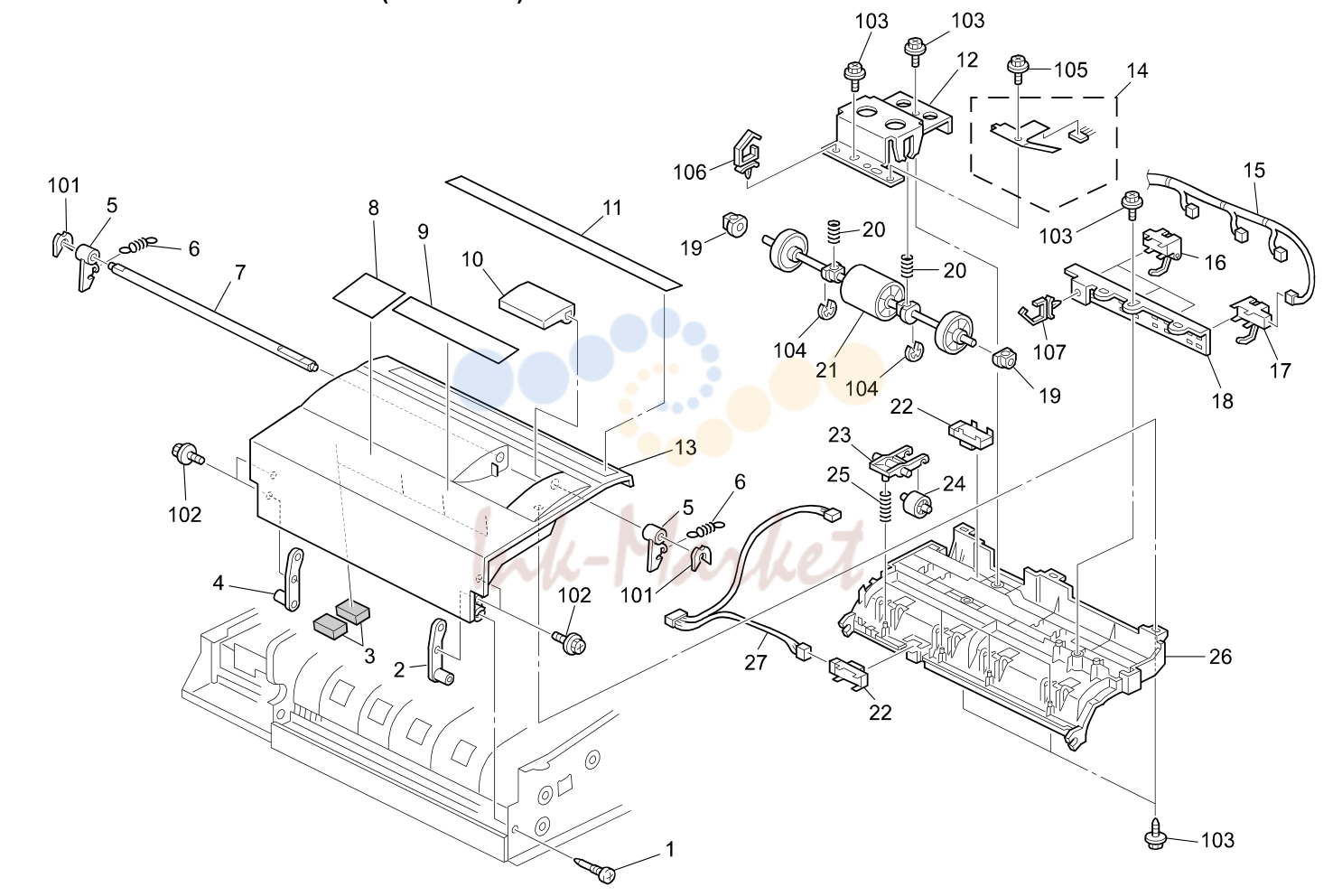

• 7. DF ORIGINAL TRANSFER 1 (B064/B065)

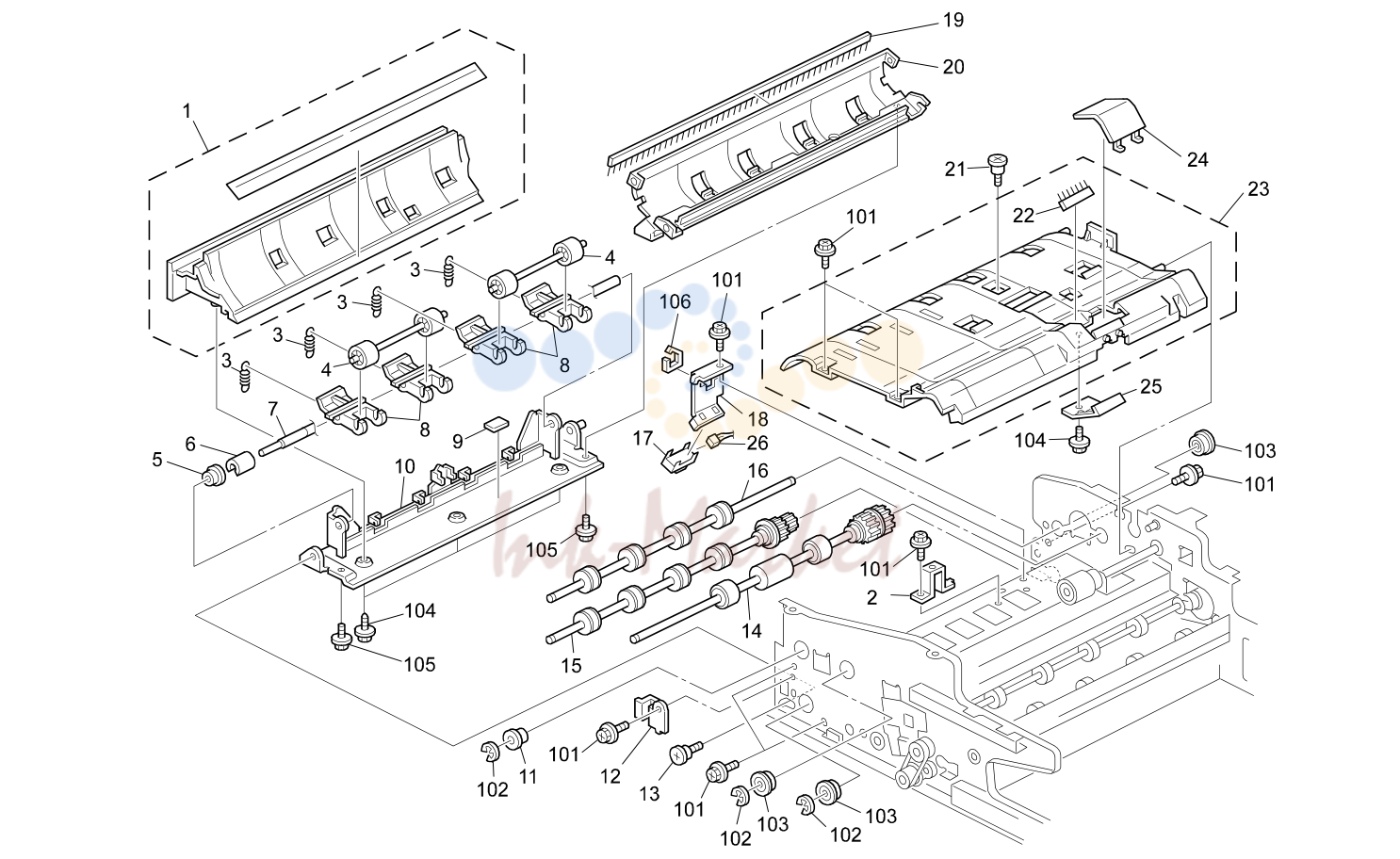

• 8. DF ORIGINAL TRANSFER 2 (B064/B065)

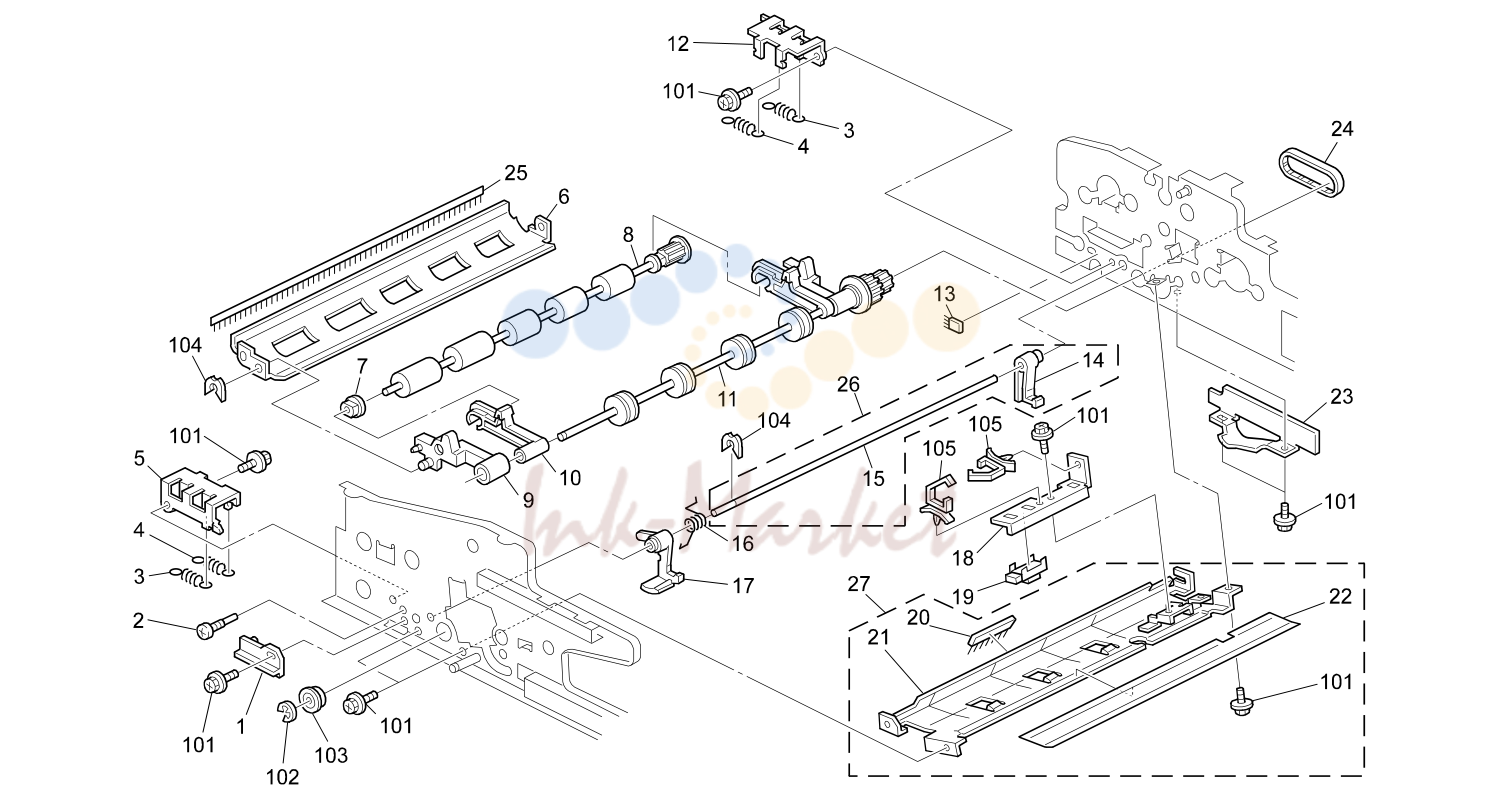

• 9. DF ORIGINAL TRANSFER 3 (B064/B065)

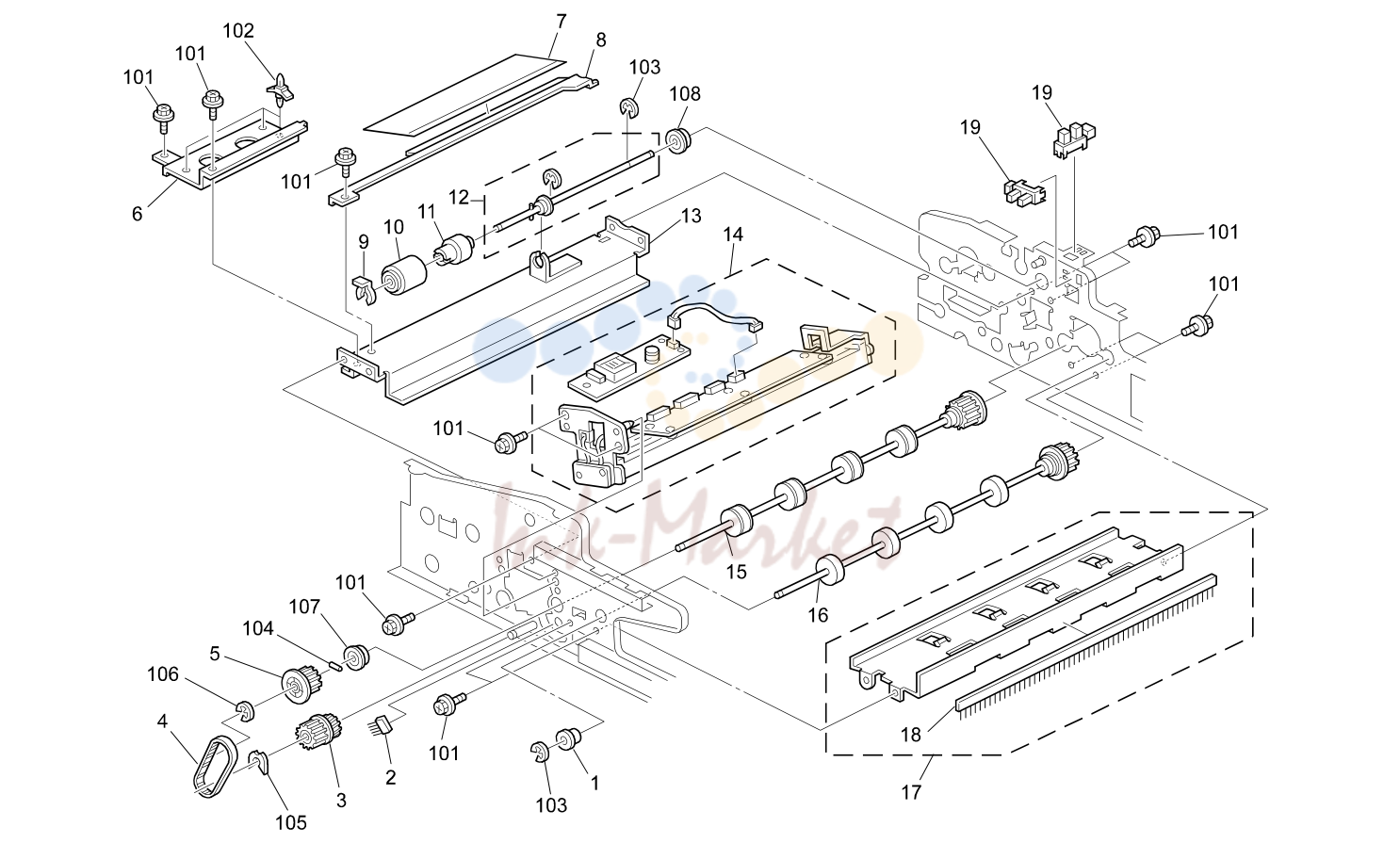

• 10. DF ORIGINAL TRANSFER 4 (B064/B065)

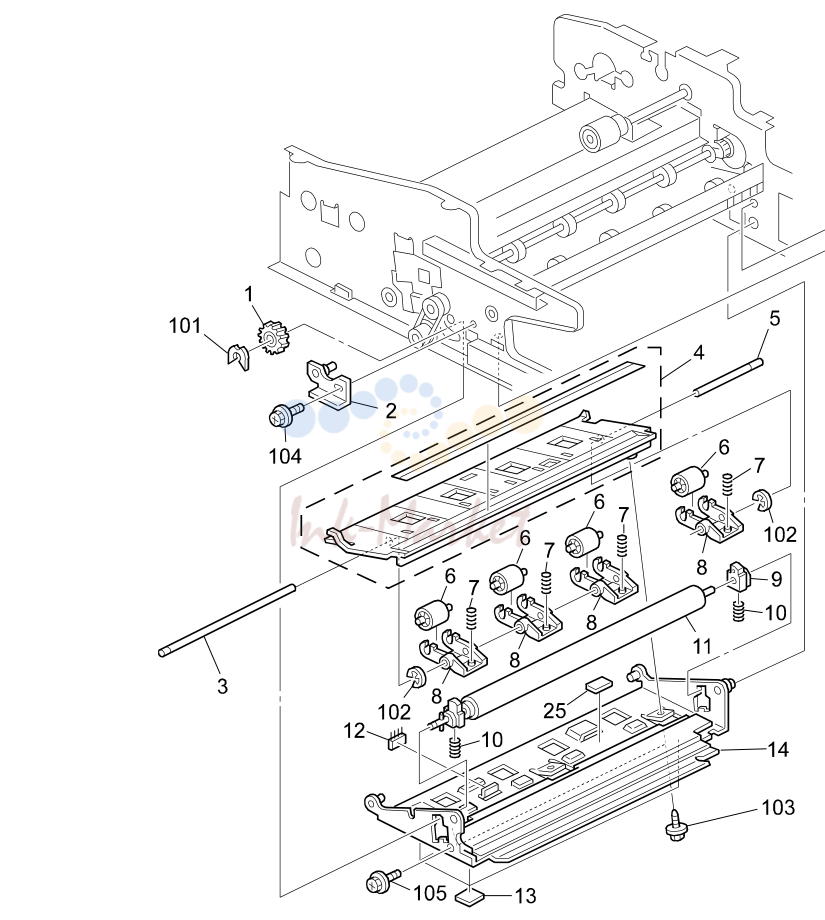

• 11. DF ORIGINAL EXIT (B064/B065)

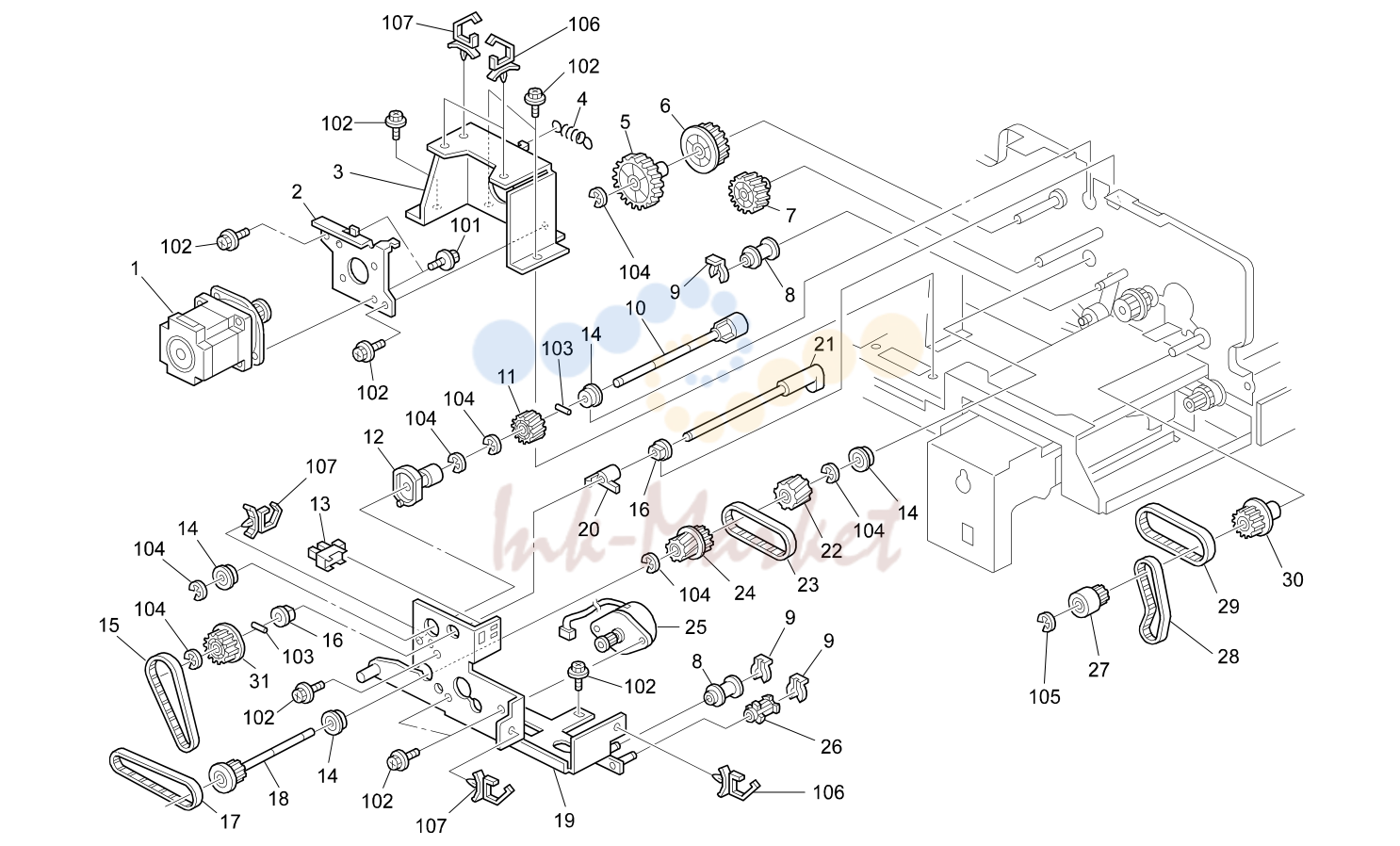

• 12. DF DRIVE/ELECTRICAL 1 (B064/B065)

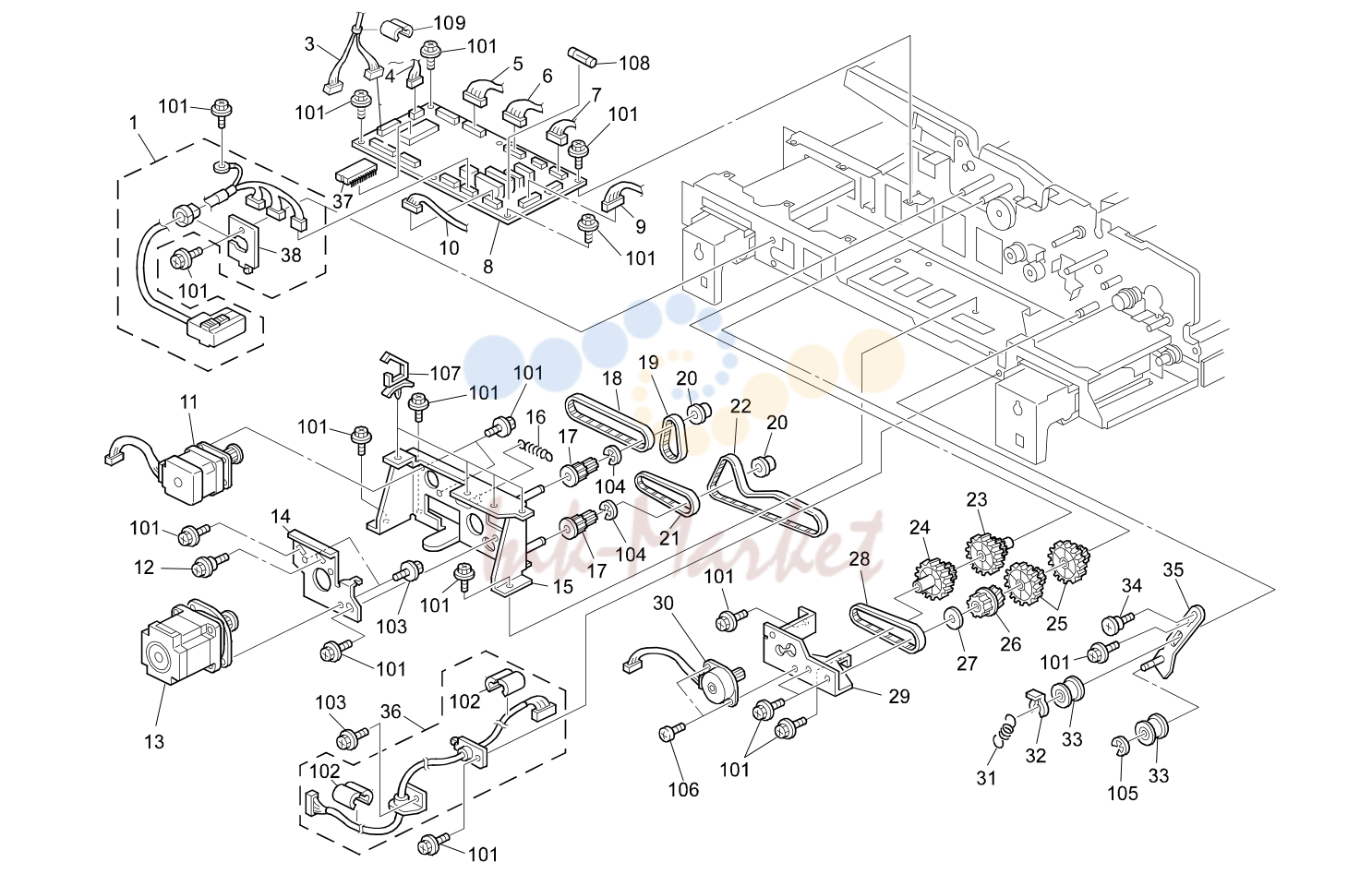

• 13. DF DRIVE/ELECTRICAL 2 (B064/B065)

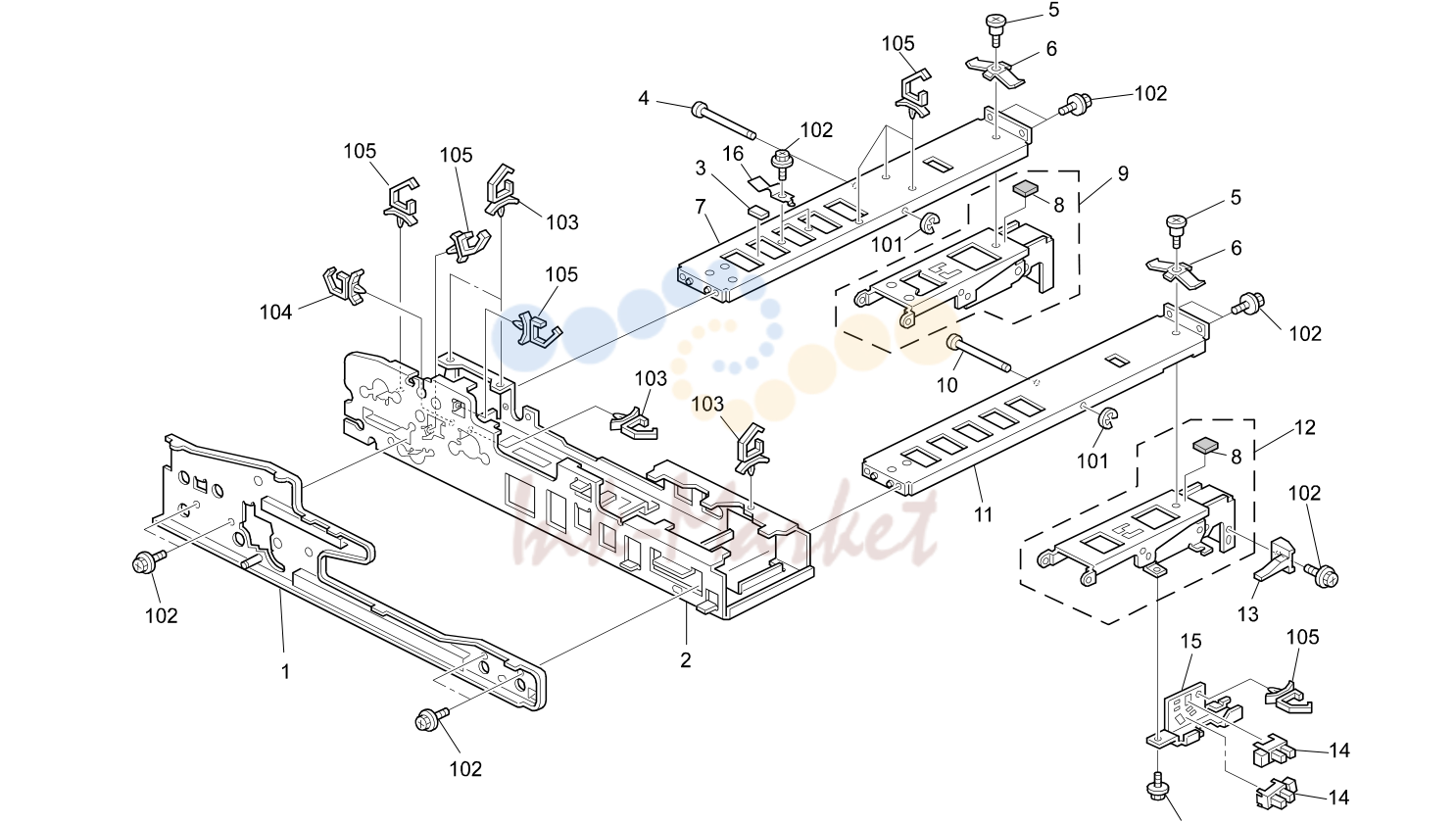

• 14. DF FRAME SECTION (B064/B065)

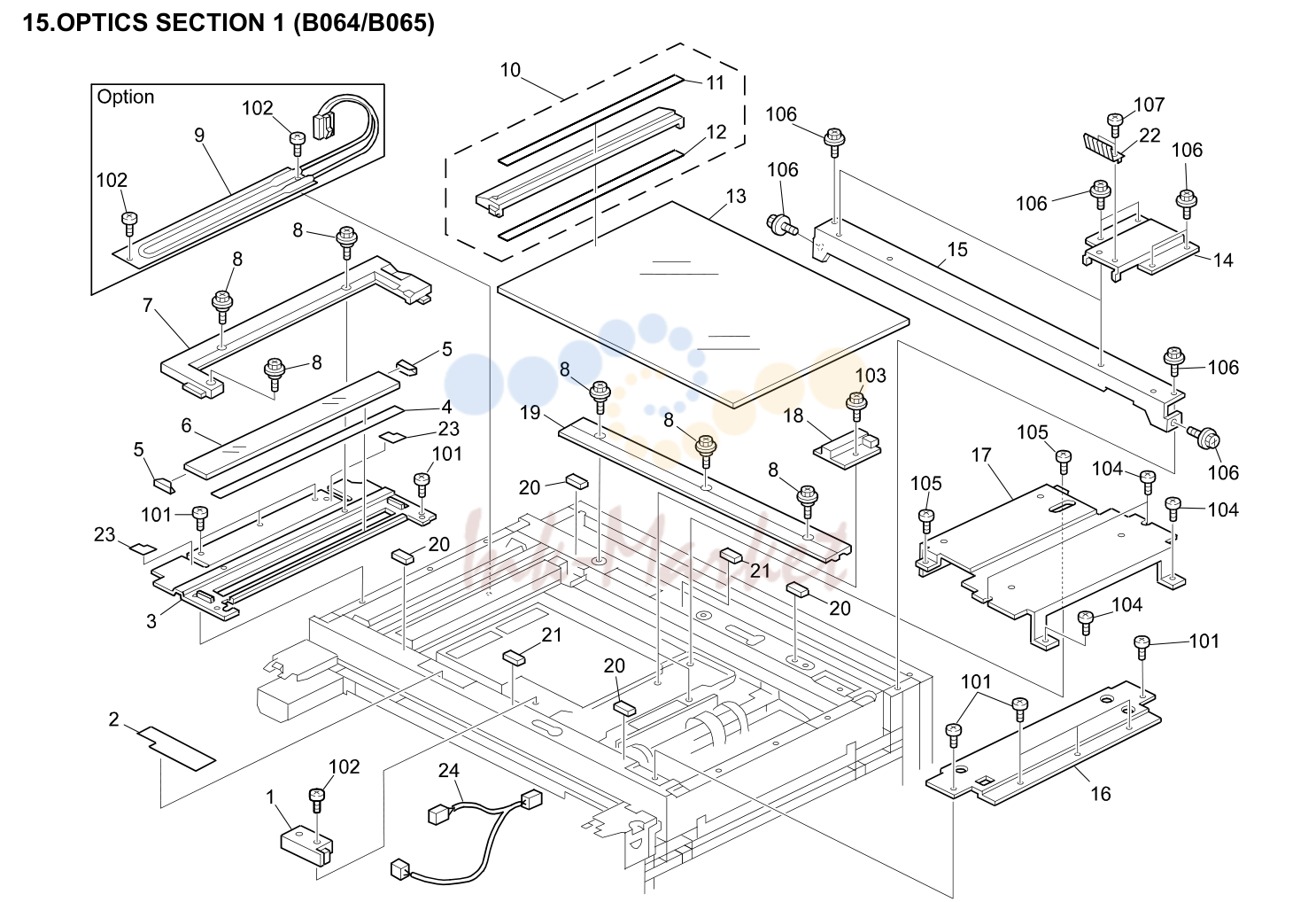

• 15. OPTICS SECTION 1 (B064/B065)

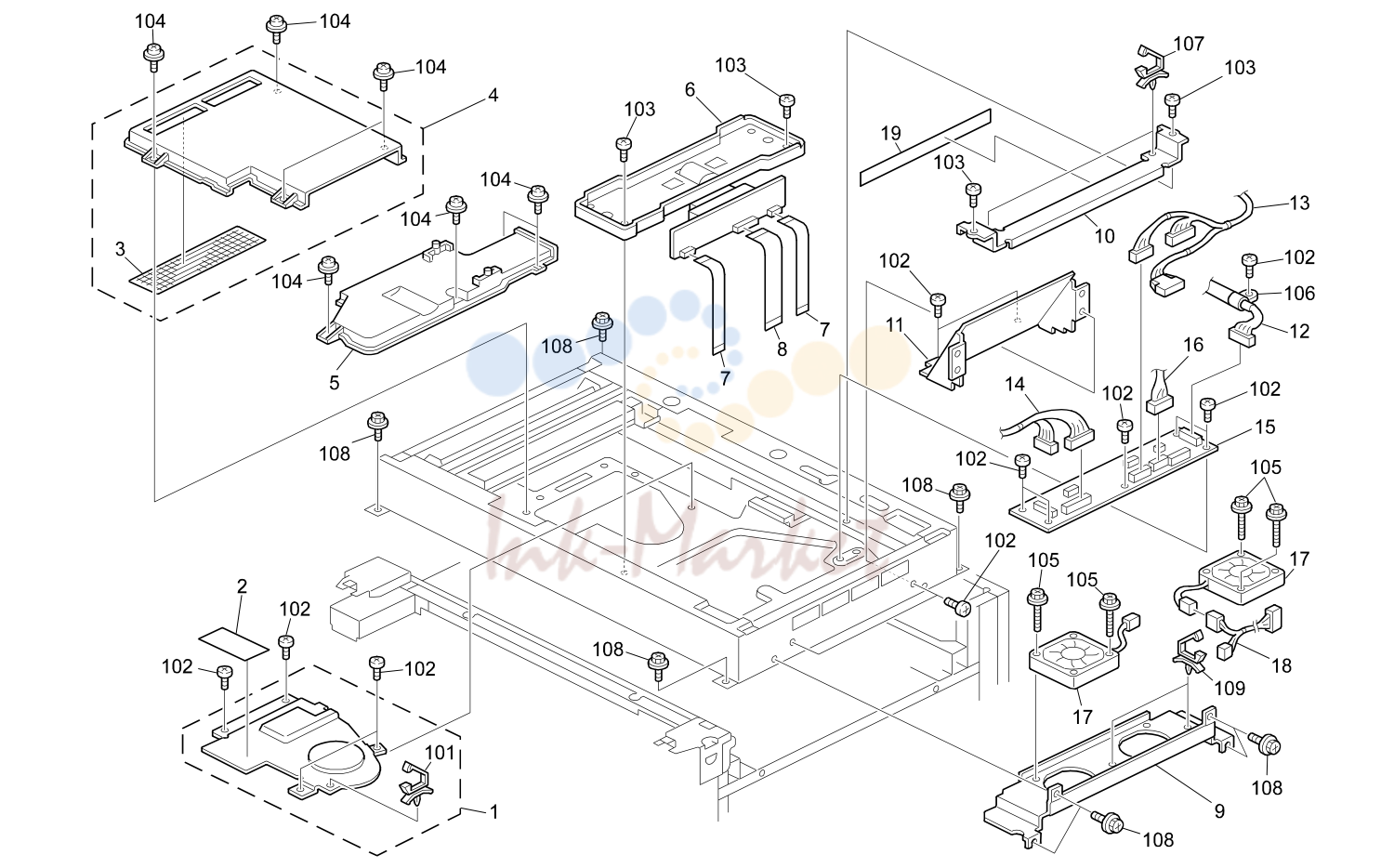

• 16. OPTICS SECTION 2 (B064/B065)
• 17. OPTICS SECTION 3 (B064/B065)
• 18. OPTICS SECTION 4 (B064/B065)
• 19. LASER UNIT (B064/B065)
• 20. TANDEM TRAY 1 (B064/B065)
• 21. TANDEM TRAY 2 (B064/B065)
• 22. TANDEM TRAY 3 (B064/B065)
• 23. UNIVERSAL TRAY (B064/B065)
• 24. BY-PASS FEED TRAY (B064/B065)
• 25. PAPER FEED UNIT 1 (B064/B065)
• 26. PAPER FEED UNIT 2 (B064/B065)
• 27. VERTICAL TRANSPORT (B064/B065)
• 28. PAPER REGISTRATION 1 (B064/B065)
• 29. PAPER REGISTRATION 2 (B064/B065)
• 30. PAPER REGISTRATION 3 (B064/B065)
• 31. TONER HOPPER SECTION (B064/B065) Rev.
• 32. TONER SUPPLY UNIT (B064/B065)
• 33. DEVELOPMENT UNIT 1 (B064/B065)
• 34. DEVELOPMENT UNIT 2 (B064/B065)
• 35. B064/B065 82 Parts Location and List
• 36. B064/B065 84 Parts Location and List
• 37. B064/B065 86 Parts Location and List
• 38. B064/B065 88 Parts Location and List
• 39. TRANSFER BELT UNIT 1 (B064/B065)
• 40. TRANSFER BELT UNIT 2 (B064/B065)
• 41. FUSING UNIT 1 (B064/B065)
• 42. FUSING UNIT 2 (B064/B065)
• 43. FUSING UNIT 3 (B064/B065)
• 44. FUSING UNIT 4 (B064/B065)
• 45. PAPER EXIT SECTION 1 (B064/B065)
• 46. PAPER EXIT SECTION 2 (B064/B065)
• 47. PAPER EXIT SECTION 3 (B064/B065)
• 48. DUPLEX UNIT 1 (B064/B065)
• 49. DUPLEX UNIT 2 (B064/B065)
• 50. DUPLEX UNIT 3 (B064/B065)
• 51. DUPLEX UNIT 4 (B064/B065)
• 52. DUPLEX UNIT 5 (B064/B065)
• 53. DRIVE SECTION 1 (B064/B065)
• 54. DRIVE SECTION 2 (B064/B065)
• 55. TONER COLLECTION (B064/B065) Rev.
• 56. ELECTRICAL SECTION 1 (B064/B065) Rev.
• 57. ELECTRICAL SECTION 2 (B064/B065) Rev.
• 58. ELECTRICAL SECTION 3 (B064/B065)
• 59. ELECTRICAL SECTION 4 (B064/B065)
• 60. ELECTRICAL SECTION 5 (B064/B065)
• 61. ELECTRICAL SECTION 6 (B064/B065)
• 62. UPPER FRAME 1 (B064/B065)
• 63. UPPER FRAME 2 (B064/B065)
• 64. UPPER FRAME 3 (B064/B065)
• 65. LOWER FRAME 1 (B064/B065)
• 66. LOWER FRAME 2 (B064/B065)
• 67. BCU BOARD (B064/B065)
• 68. IPU BOARD (B064/B065)
• 69. GW BOARD (B064/B065)
• 70. DECAL AND DOCUMENTS (B064/B065)
• 71. SPECIAL TOOLS (B064/B065)

1. RICOHGROUPCOMPANIES

№	Артикул	Альт. артикул	Описание
24	A2293290 запросить цену →		Right Inner Cover
1	A2941292 запросить цену →		Door Switch Bracket
2	B0651361 запросить цену →		Decal - Misfeed Removal
25	A2293291 запросить цену →		Right Inner Cover
3	B0651329 запросить цену →		Upper Right Door Seal
26	AA100006 запросить цену →		Nut - M3.6
4	A2931343 запросить цену →		Upper Hinge
27	B0656184 запросить цену →		Paper Feed Inner Cover
28	B0278521 запросить цену →		O/I Holder
5	B0651366 запросить цену →		Decal - Toner Supply
6	B0651301 запросить цену →		Front Door
29	B0231101 запросить цену →		Stand Holder
30	B0658490 запросить цену →		Decal Sheet - Paper Size
7	B0651327 запросить цену →		Door Catch
8	B0651325 запросить цену →		Main Switch Cover
31	B0701307 запросить цену →		Decal - Caution Chart Paper Set
32	B0651369 запросить цену →		Decal - Cleaning
9	B0651223 запросить цену →		Lower Hinge
10	B0651323 запросить цену →		Guide Plate Lever
33	B4774431 запросить цену →		Decal - Original Table
11	B0651326 запросить цену →		Micro Switch Lever
12	B0647012 запросить цену →		Model Name Plate (B064 RIC)
12	B0647018 запросить цену →		Model Name Plate (B064 LAN)
12	B0647019 запросить цену →		Model Name Plate (B064 INF)
12	B0657012 запросить цену →		Model Name Plate (B065 RIC)
12	B0657018 запросить цену →		Model Name Plate (B065 LAN)
12	B0657019 запросить цену →		Model Name Plate (B065 INF)
12	B0647015 запросить цену →		Model Name Plate - GES
12	B0647016 запросить цену →		Model Name Plate - NSH
12	B0647017 запросить цену →		Model Name Plate - REX
12	B0657015 запросить цену →		Model Name Plate - GES
12	B0657016 запросить цену →		Model Name Plate - NSH
12	B0657017 запросить цену →		Model Name Plate - REX
13	B0651363 запросить цену →		Decal - Main Switch (NA/ASIA/KOR)
13	B0651364 запросить цену →		Decal - Main Switch (EU/CHN/TWN)
14	B0651315 запросить цену →		Inner Cover - Main Switch
15	B0651316 запросить цену →		Fusing Inner Cover
16	B0653699 запросить цену →		Decal - Release Lever
17	B0651313 запросить цену →		PCU Inner Cover
18	AX640137 запросить цену →		Cooling Fan - 24V
101	04503008B запросить цену →		Tapping Screw - M3x8
19	B0651318 запросить цену →		PCU Duct Inner Cover
102	04504010B запросить цену →		Tapping Screw - 4x10
103	03540080B запросить цену →		Screw - M4X8
20	A0602512 запросить цену →		Registration Roller Knob
21	A2941378 запросить цену →		Decal - Total Counter
104	04514008B запросить цену →		Philips Tapping Screw - M4x8
105	09514008B запросить цену →		Philips Screw With Washer - M4x8
22	B0651367 запросить цену →		Decal - Front Door
23	B0651314 запросить цену →		Lower Right Inner Cover
106	09514012B запросить цену →		Philips Screw With Flat Washer

2. EXTERIOR 2 (B064/B065)

№	Артикул	Альт. артикул	Описание
1	B0653689 запросить цену →		Toner Collection Bottle Bracket
101	04514010H запросить цену →		Tapping Screw - 4x10
102	04503008B запросить цену →		Tapping Screw - M3x8
2	A0963712 запросить цену →		Ratch
103	04513012H запросить цену →		Tapping Screw - 3x12
3	B0653681 запросить цену →		Toner Collection Bottle
4	AA000059 запросить цену →		Caution Decal - English
104	03130100B запросить цену →		Philips Pan Head Screw - M3x10
5	A0073751 запросить цену →		Large Cap - Toner Collection Tank
105	04504008B запросить цену →		Tapping Screw - 4x8
106	04514008B запросить цену →		Philips Tapping Screw - M4x8
6	B0651334 запросить цену →		Lower Left Cover
7	B0654480 запросить цену →		Decal - Cover
8	B0651344 запросить цену →		G4 Cap
9	B0651304 запросить цену →		Upper Left Cover
10	B0651311 запросить цену →		Upper Left Cover
11	B4774391 запросить цену →		Decal - Exposure Glass Cleaning
12	AA143416 запросить цену →		Stepped Screw - M4x3
13	B0651312 запросить цену →		Operation Inner Cover
14	AX640110 запросить цену →		Axial Fan - Mm40 24V
15	B0651345 запросить цену →		Fan Bracket
16	B0651309 запросить цену →		Upper Rear Cover
17	AA152701 запросить цену →		Duct Seal
18	AA012119 запросить цену →		Filter
19	B0651332 запросить цену →		Louver
20	B0651243 запросить цену →		Operation Panel Inner Cover
21	B0651305 запросить цену →		Upper Rear Cover
22	AA010108 запросить цену →		Ozone Filter
23	AA010114 запросить цену →		Front Ozone Filter
24	A2931332 запросить цену →		Duct Holder
25	B0651237 запросить цену →		Exhaust Cover Duct
26	B0651308 запросить цену →		Lower Rear Cover
27	B0651244 запросить цену →		Upper Left Cover
28	B0651302 запросить цену →		Upper Right Cover
29	B0651343 запросить цену →		NCU Cap
30	B0651303 запросить цену →		LCT Cover
31	B0651310 запросить цену →		Upper Right Cover
32	B0651333 запросить цену →		Lower Right Cover
33	B0651341 запросить цену →		Connector Cap
34	B0651342 запросить цену →		Coupling Cap
35	AA152315 запросить цену →		Tank Seal

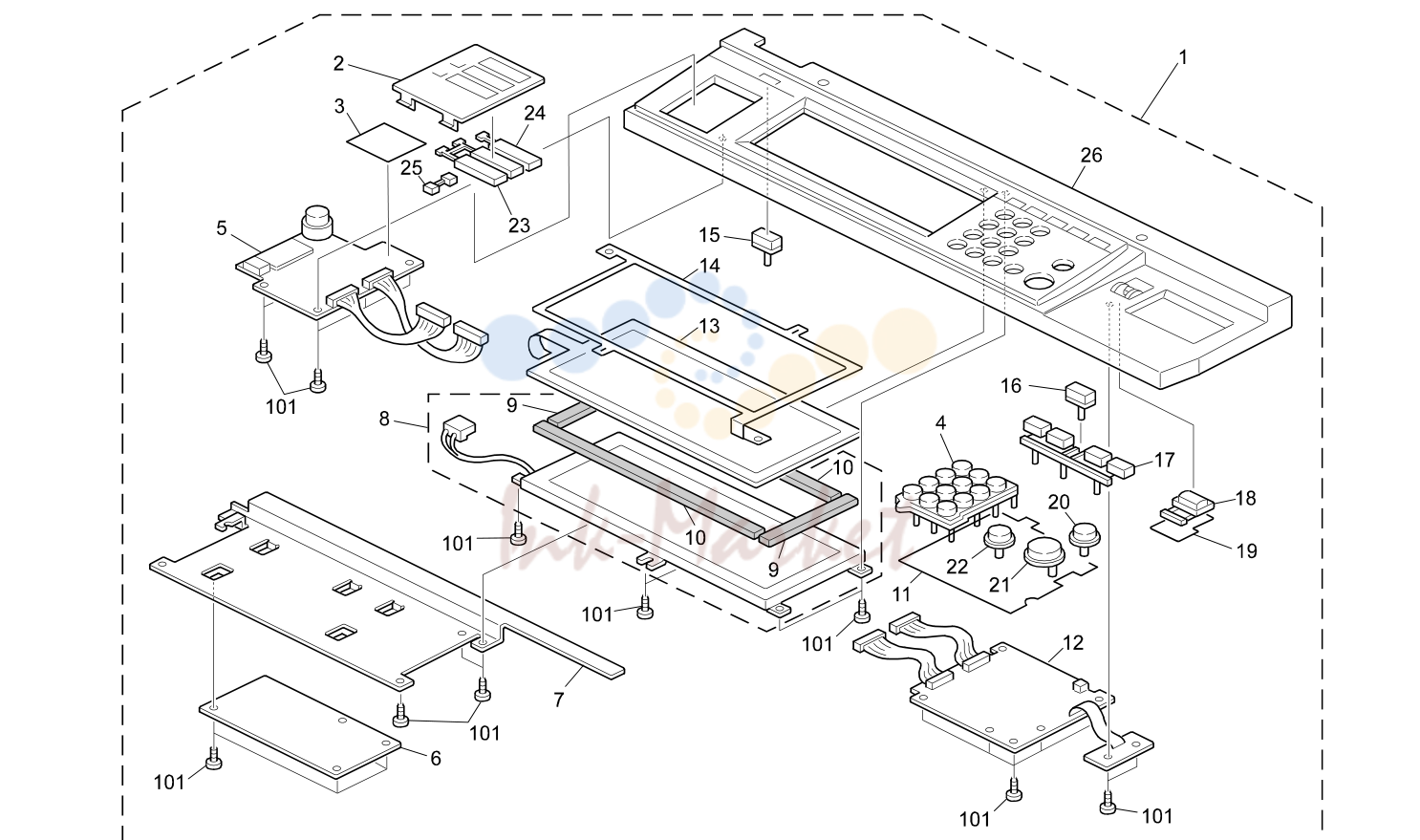

3. OPERATION PANEL (B064/B065)

№	Артикул	Альт. артикул	Описание
1	B0651406 запросить цену →		Operation Panel Ass'y - A4 (EU)
25	B0651451 запросить цену →		Lens - Application
1	B0651404 запросить цену →		Operation Panel Ass'y - LT
26	B0651425 запросить цену →		Operation Panel Case - LT
1	B0651418 запросить цену →		Operation Panel Ass'y (KOR)
26	B0651427 запросить цену →		Operation Panel Case - A4
1	B0651416 запросить цену →		Operation Panel Ass'y A4 (CHN)
1	B0651408 запросить цену →		Operation Panel Ass'y (TWN)
1	B0651414 запросить цену →		Operation Panel Ass'y (ASIA)
2	B0651448 запросить цену →		Cap - Application
3	B0651456 запросить цену →		Sheet - Left Operation
4	B0651440 запросить цену →		Keytop - 10key
5	B0651423 запросить цену →		Left Operation PCB
6	B0655173 запросить цену →		LCDC Board - LT
6	B0655174 запросить цену →		LCDC Board - A4
6	B0655239 запросить цену →		LCDC Board (TWN/ASIA)
6	B0655240 запросить цену →		LCDC Board (CHN)
6	B0655241 запросить цену →		LCDC Board (KOR)
7	B0651470 запросить цену →		LCDC Bracket
8	B0651429 запросить цену →		LCD
9	B0651459 запросить цену →		LCD Short Sheet
10	B0651458 запросить цену →		LCD Long Sheet
11	B0651454 запросить цену →		Sheet - Right Operation
12	B0651422 запросить цену →		Right Operation PCB Ass'y
13	A2295216 запросить цену →		Touch Panel
14	B0651457 запросить цену →		Sheet - Touch Panel
15	B0651447 запросить цену →		Keytop - Counter
16	B0651439 запросить цену →		Keytop - Reset Switch
17	B0651446 запросить цену →		Keytop - Function
18	B0651444 запросить цену →		Keytop - Power Source
19	B0651455 запросить цену →		Sheet - Power Source
20	B0651443 запросить цену →		Keytop - Sample Print
21	B0651441 запросить цену →		Keytop - Start
22	B0651442 запросить цену →		Keytop - Clear/Stop
23	B0651460 запросить цену →		Keytop - Application - LT
23	B0651462 запросить цену →		Keytop - Application - A4
24	B0651461 запросить цену →		Keytop - Display - LT
24	B0651463 запросить цену →		Keytop - Display - A4
101	04513006B запросить цену →		Tapping Screw - M3x6

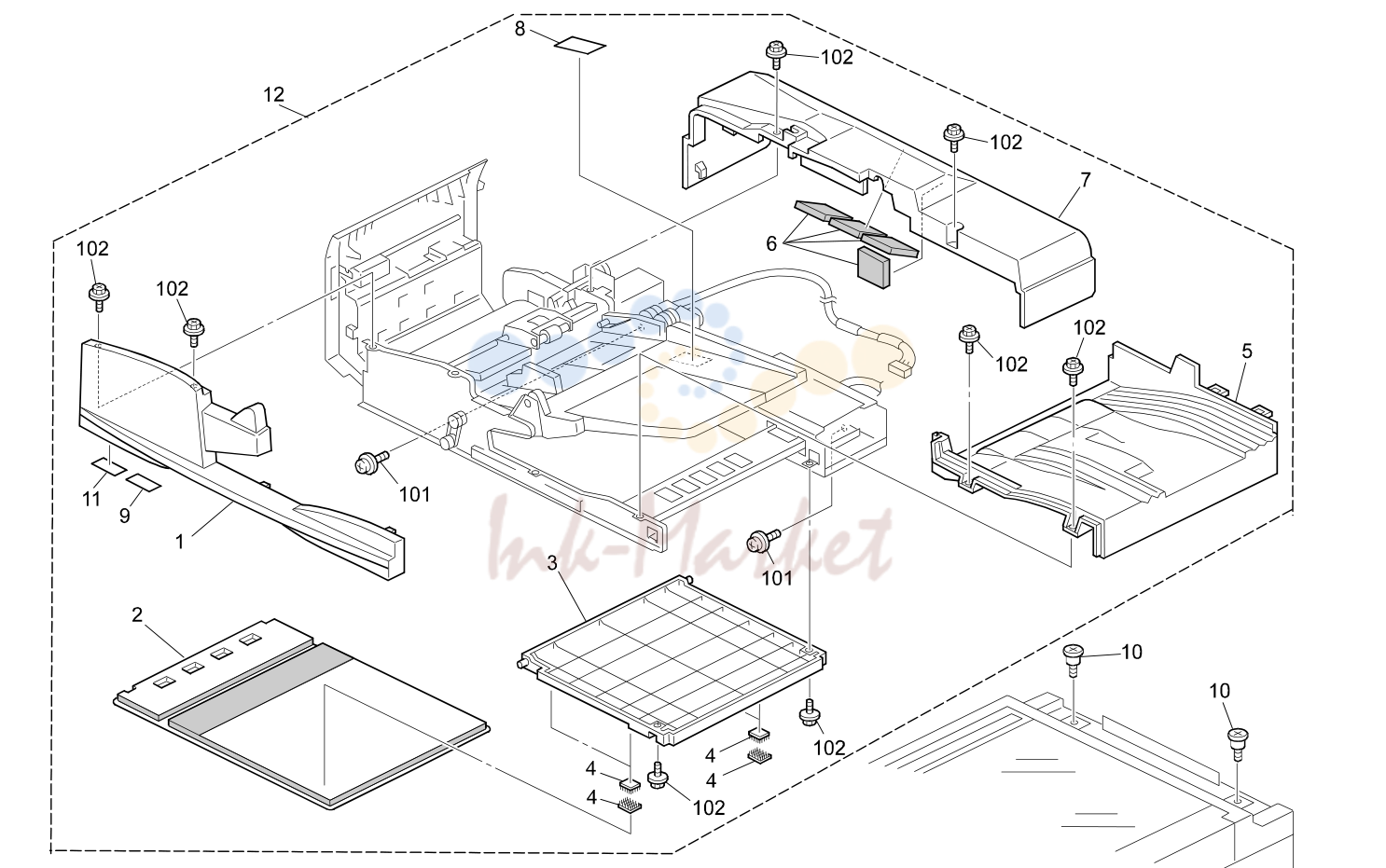

4. DF EXTERIOR (B064/B065)

№	Артикул	Альт. артикул	Описание
1	B4771891 запросить цену →		Front Cover
101	09515010B запросить цену →		Philips Screw With Washer - M5x10
2	B4772711 запросить цену →		Pressure Plate
102	04513006H запросить цену →		Tapping Screw - 3x6
3	B4771922 запросить цену →		Lower Cover
4	B4772715 запросить цену →		Pressure Plate Tape
5	B4771861 запросить цену →		Exit Cover
6	B4774911 запросить цену →		Rear Cover Sponge
7	B4771912 запросить цену →		Rear Cover
8	B4774431 запросить цену →		Decal - Original Table
9	B4774381 запросить цену →		Caution Decal - CIS
10	A8597211 запросить цену →		Stepped Screw
11	B4774362 запросить цену →		Decal - Misfeed Removal - Exit
12	B0657001 запросить цену →		ADF Unit

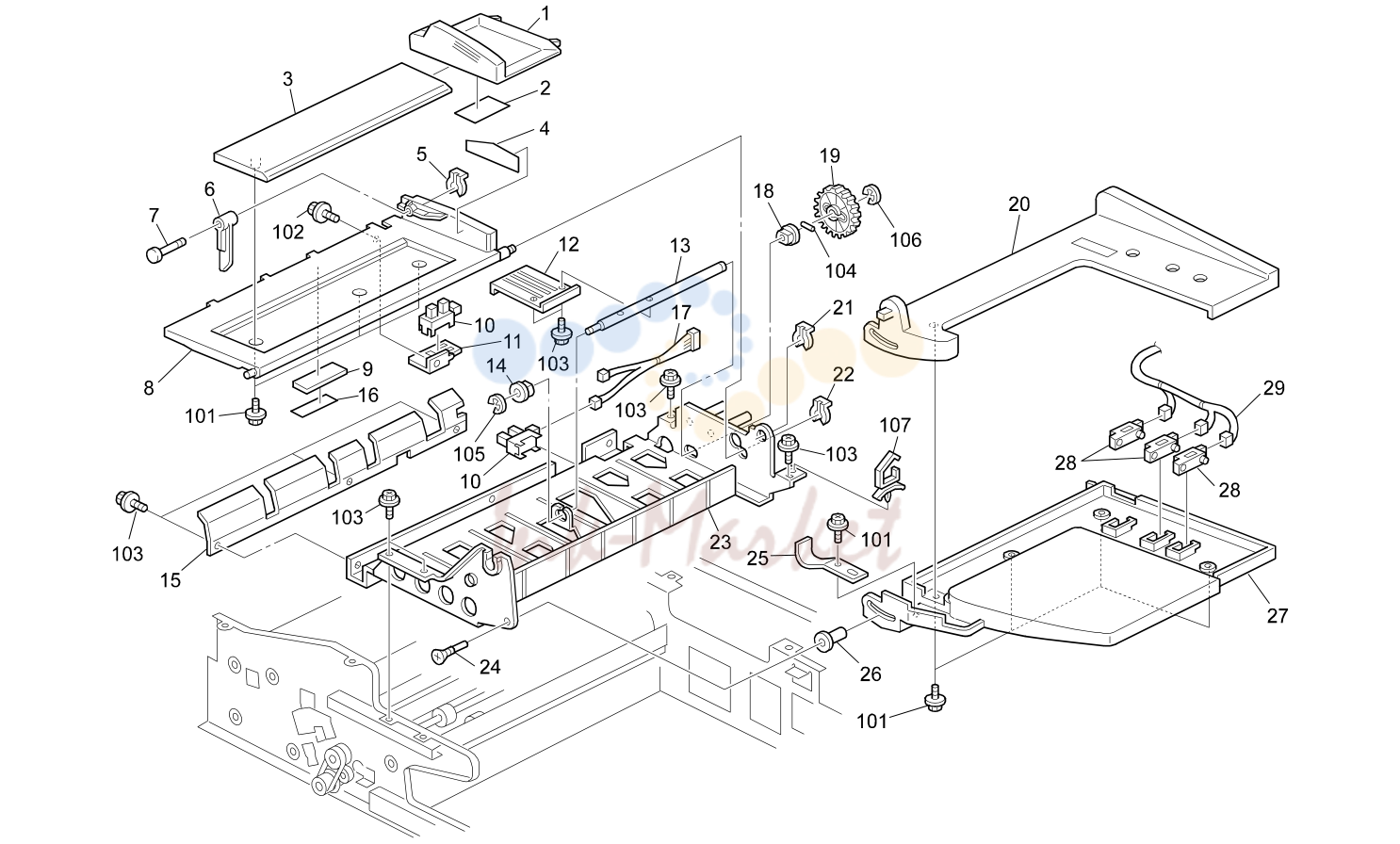

5. DF ORIGINAL FEED 1 (B064/B065)

№	Артикул	Альт. артикул	Описание
101	04503008B запросить цену →		Tapping Screw - M3x8
1	B4772272 запросить цену →		Table Side Fence
2	A3764599 запросить цену →		Side Fence Pad
102	04503006B запросить цену →		Tapping Screw - M3x6
3	G5644151 запросить цену →		Rail - Side Fence
103	08025279 запросить цену →		Tapping Screw - With Washer - M3X8
4	B4774311 запросить цену →		Decal - Original Base
104	06320140G запросить цену →		Parallel Pin
105	07200040B запросить цену →		Retaining Ring - M4
5	52062686 запросить цену →		Snap Ring
106	07200060B запросить цену →		Retaining Ring - M6
6	A8061351 запросить цену →		Original Sensor Feeler
107	11050310 запросить цену →		Harness Clamp - LWS-1S
7	B4772286 запросить цену →		Original Sensor Feeler Stud
8	B4772262 запросить цену →		Original Table Base
9	B4772263 запросить цену →		Cushion
10	AW020086 запросить цену →		Photointerruptor
11	B4772281 запросить цену →		Original Sensor Bracket
12	B4772323 запросить цену →		Base Lift Lever
13	B4772322 запросить цену →		Base Lift Shaft
14	50530447 запросить цену →		Bushing - 6mm
15	A8061335 запросить цену →		Original Table Guide Plate
16	B4772264 запросить цену →		Base Cushion Sheet
17	B4775671 запросить цену →		Registration Relay Harness
18	50530223 ✓ в наличии		Bushing - 8mm
19	A8062281 запросить цену →		Gear - Z47
20	B4771731 запросить цену →		Face Original Table
21	52152621 запросить цену →		Snap Ring - M6
22	54472681 запросить цену →		Snap Ring
23	B4772291 запросить цену →		Original Table Stay
24	54154145 запросить цену →		Stud
25	B4771765 запросить цену →		Spring Plate - Original Table Stopp
26	B4771761 запросить цену →		Original Table Stopper
27	B4771755 запросить цену →		Back Original Table
28	AW010087 запросить цену →		Photo Sensor - Ass'y
29	B4775631 запросить цену →		Original Table Harness

6. DF ORIGINAL FEED 2 (B064/B065)

№	Артикул	Альт. артикул	Описание
1	A8062271 запросить цену →		Gear - Z18
101	07200060B запросить цену →		Retaining Ring - M6
2	A8062151 запросить цену →		Timing Pulley - T19/Z23 S2M/M0.6
102	07200040B запросить цену →		Retaining Ring - M4
3	B4772222 ✓ в наличии		Pick-up Roller Bracket
4	54472681 запросить цену →		Snap Ring
5	50530447 запросить цену →		Bushing - 6mm
6	A8061321 ✓ в наличии		Pickup Roller
7	AA132171 запросить цену →		Spacer - 6x20x1
8	A8064118 запросить цену →		Timing Belt - B40S2M148
9	B4772231 запросить цену →		Pick-up Roller Lever
10	B4772182 запросить цену →		Rear Entrance Guide
11	A8061163 запросить цену →		Guide Plate Cushion
12	A8062153 запросить цену →		Timing Pulley - T27 S2M
13	A6281225 ✓ в наличии		Bushing - 8mm
14	B4772191 запросить цену →		Separation Shaft
15	A8061293 запросить цену →		Feed Belt Drive Roller
16	A6801621 запросить цену →		Feed-in Unit Stopper
17	B4772172 запросить цену →		Front Entrance Guide
18	AA132013 запросить цену →		Spacer
19	AA063315 запросить цену →		Spring - Belt Drive Shaft
20	A4181158 ✓ в наличии		Spacer - M6.5x1
21	B3011286 запросить цену →		Bushing - 6x10x6
22	A8061295 ✓ в наличии		Feed Belt
23	A8064261 запросить цену →		Spring Belt Guide Roller
24	A8061292 ✓ в наличии		Feed Belt Bracket
25	A8061298 запросить цену →		Transport Belt Roller Shaft
26	A8061294 запросить цену →		Feed Belt Driven Roller

7. DF ORIGINAL TRANSFER 1 (B064/B065)

№	Артикул	Альт. артикул	Описание
101	08050089 запросить цену →		Retaining Ring - M4
1	54462824 запросить цену →		Screw - Duplex Guide Plate
102	04513008B запросить цену →		Tapping Screw - M3x8
2	B4771841 запросить цену →		Front Cover Bracket
103	04503008B запросить цену →		Tapping Screw - M3x8
3	B4774912 запросить цену →		Paper Feed Cover Sponge
4	B4771851 запросить цену →		Rear Cover Bracket
104	07200040B запросить цену →		Retaining Ring - M4
5	B4771825 запросить цену →		Paper Feed Release Lever
105	04513006B запросить цену →		Tapping Screw - M3x6
6	B4774117 запросить цену →		Spring
106	11050310 запросить цену →		Harness Clamp - LWS-1S
107	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
7	B4771831 запросить цену →		Grip Shaft
8	G5646076 запросить цену →		Decal - Exposure Glass
9	B4774352 запросить цену →		Decal - Misfeed Removal
10	B4771821 запросить цену →		Paper Feed Cover Grip
11	B4774331 запросить цену →		Decal - Original Size
12	B4772361 запросить цену →		Pull Out Roller Bracket
13	B4771791 запросить цену →		Paper Feed Cover
14	B4772391 запросить цену →		Paper Feed Grounding Plate
15	B4775651 запросить цену →		Paper Size Relay Harness
16	AW020104 ✓ в наличии		Photointerruptor
17	AW020095 запросить цену →		Photointerruptor
18	B4772382 запросить цену →		Paper Size Sensor Bracket
19	AA080037 запросить цену →		Bushing - 6mm
20	B4774111 запросить цену →		Spring
21	B4772351 запросить цену →		Driven Pull Out Roller
22	AW010049 запросить цену →		Photo Reflection Sensor
23	B4772373 запросить цену →		Relay Roller Arm
24	B4772372 запросить цену →		Driven Paper Feed Roller
25	B4774113 запросить цену →		Spring
26	B4772341 запросить цену →		Upper Paper Feed Guide
27	B4775671 запросить цену →		Registration Relay Harness

8. DF ORIGINAL TRANSFER 2 (B064/B065)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	B4772581 запросить цену →		Entrance Scanning Guide
102	07200060B запросить цену →		Retaining Ring - M6
2	B4772145 запросить цену →		Guide Bracket
3	B4774115 запросить цену →		Spring
103	07423808 запросить цену →		Ball Bearing - 8x16x5
4	B4772577 запросить цену →		Driven Entrance Scanning Roller
104	04503008B запросить цену →		Tapping Screw - M3x8
105	04533006B запросить цену →		Tapping Screw - M3x6
5	53241658 запросить цену →		Bushing- 4x8x4.5mm
106	11050514 запросить цену →		Edge Saddle - EDS-0607l
6	A3742181 запросить цену →		Spacer
7	B4772575 запросить цену →		Entrance Scanning Roller Shaft
8	B4772574 запросить цену →		Roller Arm
9	A4221063 запросить цену →		Seal - 0.7x13x20
10	B4772561 запросить цену →		Entrance Scanning Base
11	A4221079 запросить цену →		Bushing - 8x16x5mm
12	B4771775 запросить цену →		Paper Feed Cover Bracket
13	AA143074 запросить цену →		Stepped Screw - M4x5
14	B4772111 запросить цену →		Pull Out Roller
15	B4772411 запросить цену →		Drive Entrance Scanning Roller
16	B4772121 запросить цену →		Drive Relay Roller
17	AW010049 запросить цену →		Photo Reflection Sensor
18	B4772665 запросить цену →		Registration Sensor Bracket
19	A8593225 запросить цену →		Discharge Brush
20	B4772471 запросить цену →		Entrance Scanning Guide Plate
21	52062684 запросить цену →		Shoulder Screw - M3
22	B4772143 запросить цену →		Lower Anti-static Brush
23	B4772141 запросить цену →		Lower Paper Feed Guide
24	B4772151 запросить цену →		Separation Cap
25	B4772161 запросить цену →		Lower Grounding Plate
26	B4775681 запросить цену →		Registration Sensor Relay Harness

9. DF ORIGINAL TRANSFER 3 (B064/B065)

№	Артикул	Альт. артикул	Описание
1	B4771191 запросить цену →		Front Left Stopper
101	04513006B запросить цену →		Tapping Screw - M3x6
102	07200060B запросить цену →		Retaining Ring - M6
2	54154145 запросить цену →		Stud
103	07423808 запросить цену →		Ball Bearing - 8x16x5
3	B4774121 запросить цену →		Spring
104	08050089 запросить цену →		Retaining Ring - M4
4	B4774123 запросить цену →		Spring
105	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
5	B4771131 запросить цену →		Front Scanning Bracket
6	B4772517 запросить цену →		Scanning Guide Plate
7	50530447 запросить цену →		Bushing - 6mm
8	B4772511 запросить цену →		Scanning Roller
9	B4772431 запросить цену →		Front Scanning Arm
10	B4772425 запросить цену →		Front Scanning Roller Arm
11	B4772421 запросить цену →		Drive Scanning Roller
12	B4771141 запросить цену →		Rear Scanning Bracket
13	A6972131 запросить цену →		Antistatic Brush
14	B4772453 запросить цену →		Rear Lock Hook - CIS
15	B4772452 запросить цену →		Lever Shaft - Misfeed Removal
16	B4774125 запросить цену →		Spring
17	B4772455 запросить цену →		Front Lock Hook - CIS
18	B4772495 запросить цену →		Paper Feed Sensor Bracket
19	AW010049 запросить цену →		Photo Reflection Sensor
20	B4772491 запросить цену →		Anti-static Brush
21	B4772481 запросить цену →		Entrance Scanning Guide
22	B4772487 запросить цену →		Upper Exit Scanning Sheet
23	B4772521 запросить цену →		Scanning Roller Cover
24	B4773817 запросить цену →		Timing Belt
25	B4772516 запросить цену →		Discharge Brush
26	B4772451 запросить цену →		Rear Lever Shaft - Misffed Removal
27	B4772480 запросить цену →		Upper Exit Scanning Guide Plate

10. DF ORIGINAL TRANSFER 4 (B064/B065)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	A4221078 запросить цену →		Bushing - 6x12x4mm
102	11050159 запросить цену →		PCB Stud
2	B4772621 запросить цену →		Anti-static Brush
3	B4773245 запросить цену →		Pulley
103	07200040B запросить цену →		Retaining Ring - M4
4	B4773819 запросить цену →		Timing Belt
104	06320120G запросить цену →		Parallel Pin - 2x12
105	08050089 запросить цену →		Retaining Ring - M4
5	B4773243 запросить цену →		Pulley
106	07200060B запросить цену →		Retaining Ring - M6
6	B4773933 запросить цену →		CIS Inverter Bracket
7	B4772683 запросить цену →		CIS Sheet
107	07423808 запросить цену →		Ball Bearing - 8x16x5
8	B4772682 запросить цену →		CIS Sheet Bracket
108	07413706 запросить цену →		Ball Bearing - 6x10x3
9	54472681 запросить цену →		Snap Ring
10	A8592241 ✓ в наличии		Reverse Roller
11	A2472900 запросить цену →		Torque Limiter - 53mnxm
12	B4773131 запросить цену →		Reverse Roller Shaft
13	B4772131 запросить цену →		Inverter Roller Stay
14	B4775830 запросить цену →		Contact Image Sensor
15	B4772441 запросить цену →		Exit Cis Roller
16	B4772811 запросить цену →		Drive Exit Roller
17	B4772820 запросить цену →		Upper Exit Guide Plate
18	B3513835 запросить цену →		Discharge Brush - Exit
19	AW020075 запросить цену →		Photointerruptor

11. DF ORIGINAL EXIT (B064/B065)

№	Артикул	Альт. артикул	Описание
1	B4773241 запросить цену →		Gear - 21Z
101	08050089 запросить цену →		Retaining Ring - M4
102	07200030E запросить цену →		Retaining Ring - M3
2	B4772661 запросить цену →		Back Scanning Positioning Pin
103	04503008B запросить цену →		Tapping Screw - M3x8
3	B4772641 запросить цену →		Long Arm Shaft
104	04513006B запросить цену →		Tapping Screw - M3x6
4	B4772631 запросить цену →		Lower Exit Guide Plate
5	B4772645 запросить цену →		Short Arm Shaft
105	08025276 запросить цену →		Tapping Screw With Washer - M3x6
6	B4772636 запросить цену →		Driven Exit Scanning Roller
7	B4774127 запросить цену →		Exit Arm Spring
8	B4772637 запросить цену →		Driven Exit Arm
9	B4772653 запросить цену →		Bushing - 6mm
10	B4774129 запросить цену →		Spring - 12n
11	B4772651 запросить цену →		Back Scanning Roller
12	B4772621 запросить цену →		Anti-static Brush
13	B4772715 запросить цену →		Pressure Plate Tape
14	B4772611 запросить цену →		Lower Exit
15	B4772881 запросить цену →		Guide Plate Bracket
16	A6972131 запросить цену →		Antistatic Brush
17	A8594836 запросить цену →		Bushing- Exit Driven Roller
18	B4774131 запросить цену →		Spring
19	B4772861 запросить цену →		Driven Exit Roller
20	B4772872 запросить цену →		Exit Arm
21	B4774132 запросить цену →		Spring
22	B4772851 запросить цену →		Lower Exit Guide Plate Sheet
23	B4772841 запросить цену →		Lower Exit Guide
24	B4772875 запросить цену →		Exit Shaft
25	A4221063 запросить цену →		Seal - 0.7x13x20

12. DF DRIVE/ELECTRICAL 1 (B064/B065)

№	Артикул	Альт. артикул	Описание
101	04514006B запросить цену →		Tapping Screw - 4x6
1	B4773711 запросить цену →		Paper Feed Motor
102	04513006B запросить цену →		Tapping Screw - M3x6
2	B4773115 запросить цену →		Paper Feed Motor Stay
103	06320120G запросить цену →		Parallel Pin - 2x12
3	B4773111 запросить цену →		Paper Feed Motor Bracket
4	AA060842 запросить цену →		Tension Spring
104	07200040B запросить цену →		Retaining Ring - M4
105	07200060B запросить цену →		Retaining Ring - M6
5	B4773163 запросить цену →		Gear - 50Z
6	B4773161 запросить цену →		Gear - 37Z
106	11050310 запросить цену →		Harness Clamp - LWS-1S
107	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
7	B4773151 запросить цену →		Gear - 31Z
8	A5482139 запросить цену →		Pulley
9	54472681 запросить цену →		Snap Ring
10	B4773121 запросить цену →		Separation Roller Shaft
11	B4773123 запросить цену →		Gear - 24Z
12	A8062244 запросить цену →		Separation Shaft Stopper
13	AW020075 запросить цену →		Photointerruptor
14	A8592230 запросить цену →		Ball Bearing - 6x13x5
15	B4773820 запросить цену →		Timing Belt
16	50530447 запросить цену →		Bushing - 6mm
17	B4773811 запросить цену →		Timing Belt
18	B4773145 запросить цену →		Pulley
19	B4773181 запросить цену →		Paper Feed Drive Bracket
20	A6802262 запросить цену →		Feeler - Pick-up Roller Cam
21	B4773251 запросить цену →		Pick-up Roller Cam
22	B4773141 запросить цену →		Gear - 23Z
23	B4773812 запросить цену →		Timing Belt
24	B4773143 запросить цену →		Gear - 20Z
25	AX040096 запросить цену →		Stepping Motor - DC 18W
26	B4773177 запросить цену →		Pulley
27	B4773173 запросить цену →		Pulley
28	B4773821 запросить цену →		Timing Belt
29	B4773813 запросить цену →		Timing Belt
30	B4773171 запросить цену →		Pulley
31	B3012141 запросить цену →		Pulley - 39Z

13. DF DRIVE/ELECTRICAL 2 (B064/B065)

№	Артикул	Альт. артикул	Описание
36	B4775761 запросить цену →		CIS Harness
1	B4775751 запросить цену →		Interface Harness
37	B4775515 запросить цену →		Main ROM
38	A6801171 запросить цену →		Harness Holder
3	B4775601 запросить цену →		Registration/Paper Size Sensor Harness
4	B4775611 запросить цену →		Detection Sensor Harness
5	B4775621 запросить цену →		Original Sensor Harness
6	B4775731 запросить цену →		ADF-CIS Harness
7	B4775711 запросить цену →		Pick-up Motor Harness
8	B4775571 запросить цену →		ADF Main Control Board
9	B4775691 запросить цену →		Paper Feed Motor Harness
10	B4775721 запросить цену →		CIS Harness
11	B4773731 запросить цену →		Exit Motor
12	A6971125 запросить цену →		Stepped Screw - Lever
13	B4773721 запросить цену →		Scanning Motor
14	B4773215 запросить цену →		Scanning Motor Stay
15	B4773211 запросить цену →		Scanning Motor Bracket
16	AA060846 запросить цену →		Tension Spring
17	B4773217 запросить цену →		Pulley
18	B4773815 запросить цену →		Timing Belt
19	B4773818 запросить цену →		Timing Belt
20	59362321 запросить цену →		Rubber Bushing - Vibration Damper
21	B4773814 запросить цену →		Timing Belt
22	B4773816 запросить цену →		Timing Belt
23	A8062285 запросить цену →		Gear - Z20/Z47
24	A8062287 запросить цену →		Gear - Z20/Z47
25	A8062283 запросить цену →		Gear - Z20/Z47
26	A8062161 запросить цену →		Timing Pulley - T30/Z20 S2M/M0.8
27	AA132152 запросить цену →		Spacer - 8x20x1
101	04513006B запросить цену →		Tapping Screw - M3x6
28	A8064117 запросить цену →		Timing Belt - B40S2M158
102	16070623 запросить цену →		Ferrite Core - TFC-16-8-13
29	B4772332 запросить цену →		Motor Bracket
103	04514006B запросить цену →		Tapping Screw - 4x6
104	07200040B запросить цену →		Retaining Ring - M4
30	A8062911 запросить цену →		Stepper Motor Ass`y - DC 13W
105	07200060B запросить цену →		Retaining Ring - M6
31	B4774141 запросить цену →		Spring - 12.6n
32	52152621 запросить цену →		Snap Ring - M6
106	03530050B запросить цену →		Philips Truss Head Screw - M3x5
33	B4773175 запросить цену →		Pulley
107	11050310 запросить цену →		Harness Clamp - LWS-1S
108	11070884 запросить цену →		Fuse - 5A 250V
34	54195714 запросить цену →		Stepped Screw - M4
35	B4773231 запросить цену →		Tighter
109	16070622 запросить цену →		Ferrite Core TFC16816

14. DF FRAME SECTION (B064/B065)

№	Артикул	Альт. артикул	Описание
101	07200030B запросить цену →		Retaining Ring - M3
1	B4771111 запросить цену →		Front Side Plate
2	B4771121 запросить цену →		Rear Side Plate
102	04513006B запросить цену →		Tapping Screw - M3x6
3	B4772333 запросить цену →		Motor Bracket Cushion
103	11050310 запросить цену →		Harness Clamp - LWS-1S
104	11050290 запросить цену →		Harness Clamp - HORIZONTAL
4	B4771171 запросить цену →		Arm Shaft
5	AA143039 запросить цену →		Spring Holder
105	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
6	B3011136 запросить цену →		Spring Plate - 0.4mm
7	B4771151 запросить цену →		Left Frame Stay
8	A3514281 запросить цену →		Anti-vibration Cushion
9	B4771510 запросить цену →		Left Hinge
10	A8061135 запросить цену →		Contact Point Shaft
11	B4771161 запросить цену →		Right Frame Stay
12	B4771520 запросить цену →		Right Hinge
13	B4771185 запросить цену →		Sensor Feeler
14	AW020075 запросить цену →		Photointerruptor
15	B4771181 запросить цену →		Sensor Bracket
16	B4774921 запросить цену →		Clamp

15. OPTICS SECTION 1 (B064/B065)

№	Артикул	Альт. артикул	Описание
1	AW010034 запросить цену →		Original Width Sensor
101	03530040B запросить цену →		Screw - M3X4
2	AA150704 запросить цену →		Seal - 90x29.5x0.2
102	03530060B запросить цену →		Philips Pan Head Screw - M3x6
3	B0651787 запросить цену →		Scale Bracket
103	04503008B запросить цену →		Tapping Screw - M3x8
4	B0651782 запросить цену →		Seal
104	03530080B запросить цену →		Screw - M3X8
5	B0651784 запросить цену →		Ground Plate
105	03540080B запросить цену →		Screw - M4X8
106	04514008B запросить цену →		Philips Tapping Screw - M4x8
6	B0651783 запросить цену →		Exposure Glass
107	04533006B запросить цену →		Tapping Screw - M3x6
7	B0651772 запросить цену →		Left Scale
8	AA143520 запросить цену →		Shoulder Screw - M3
9	AX400063 запросить цену →		Anticondensation Heater - 120V 9W
9	AX400064 запросить цену →		Anticondensation Heater - 230V 9W
10	B0651775 запросить цену →		Sheet Through Scale (LT)
10	B0651776 запросить цену →		Sheet Through Scale (A4)
11	B0651779 запросить цену →		Decal - Scale (LT)
11	B0651778 запросить цену →		Decal - Scale (A4)
12	A6283112 запросить цену →		Shielding Sheet
13	AC012067 запросить цену →		Exposure Glass
14	B0651093 запросить цену →		ADF Bracket
15	B0651070 запросить цену →		Upper Front Stay
16	B0651785 запросить цену →		Right Stay
17	B0651841 запросить цену →		Inner Cover
18	AW010059 запросить цену →		Original Sensor - H=1-66
19	B0651788 запросить цену →		Printing Rear Scale
20	54421924 запросить цену →		Exposure Glass Cushion
21	AA161137 запросить цену →		Cushion - 0.5
22	B0651843 запросить цену →		Grounding Plate
23	B0651773 запросить цену →		Scale Bracket Seal
24	B4775741 запросить цену →		Original Connecting Harness

Каталог очень большой (2713 позиций). Показаны первые 15 узлов со схемами; полный список доступен по запросу.
