Ricoh ricoh-B040 PC 1015 1018 — каталог запчастей со схемами

Содержание

• 1. RICOH GROUP COMPANIES
• 2. EXTERIOR 2 (B040/B043)
• 3. OPERATION PANEL (B039/B040/B043)
• 4. OPTICS SECTION 1 (B039/B040/B043)
• 5. OPTICS SECTION 2 (B039/B040/B043)
• 6. OPTICS SECTION 3 (B039/B040/B043)
• 7. LASER UNIT (B039/B040/B043) Rev.

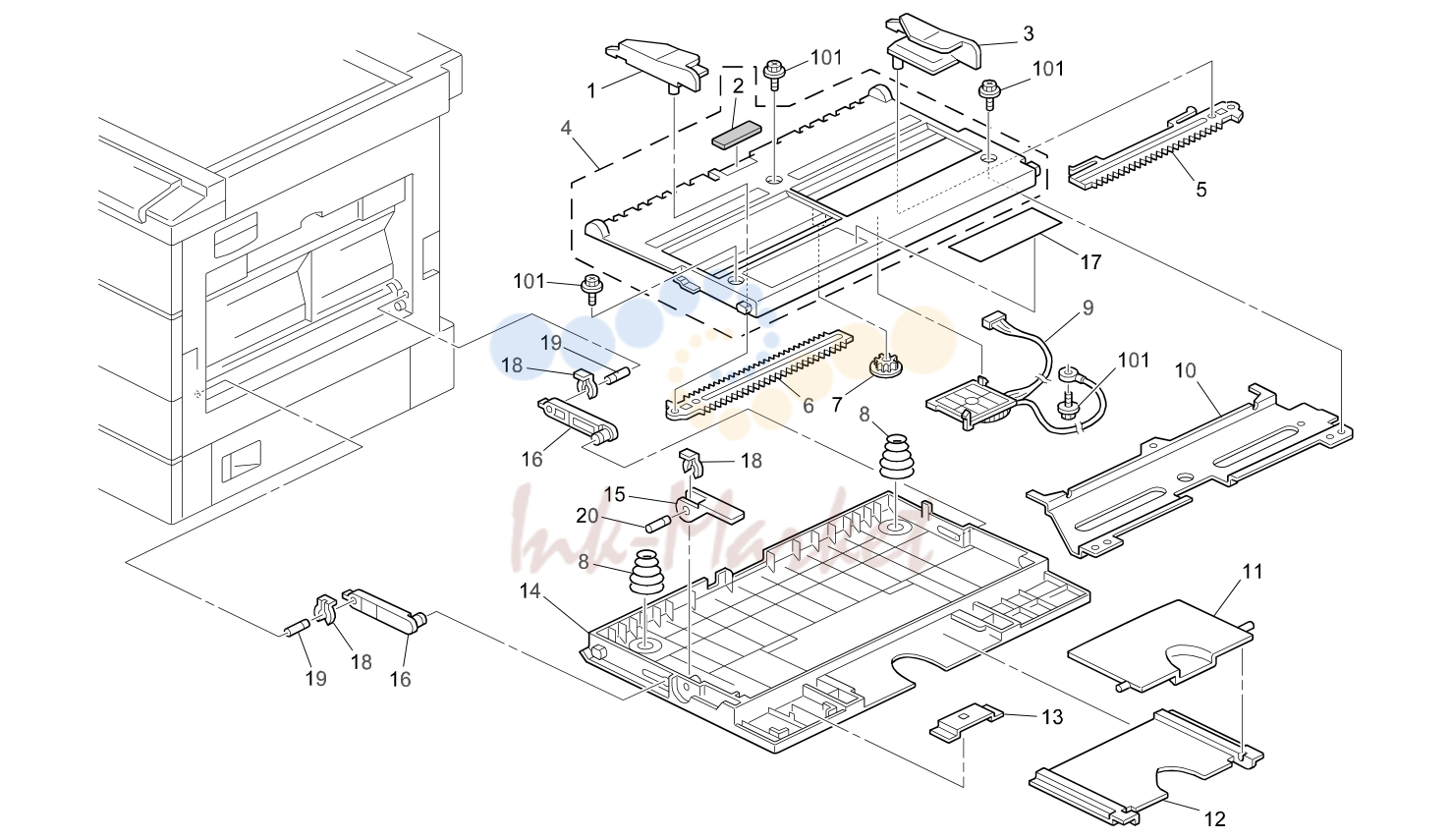

• 8. BY-PASS FEED SECTION (B039/B040/B043)

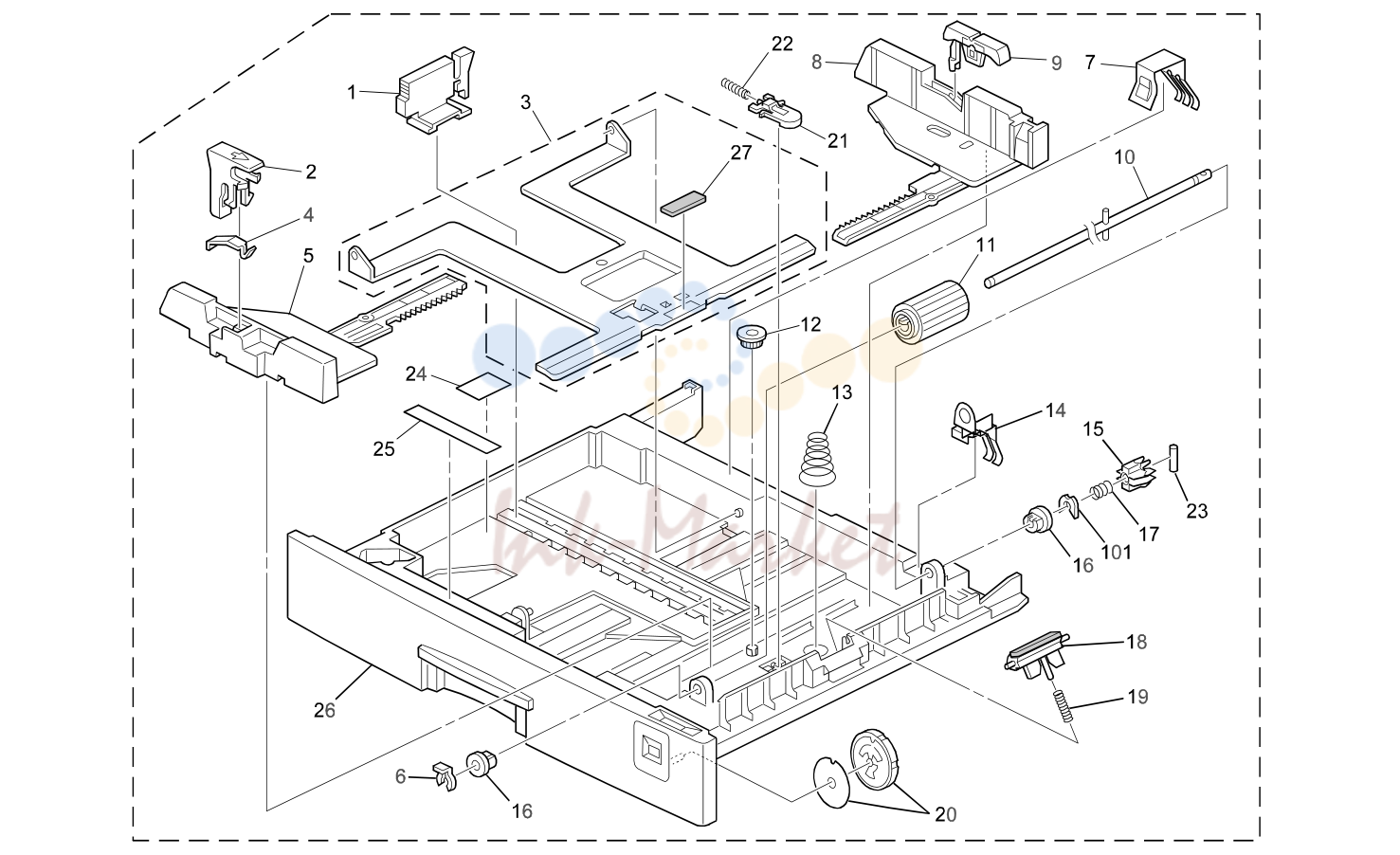

• 9. PAPER CASSETTE (B039/B040/B043)

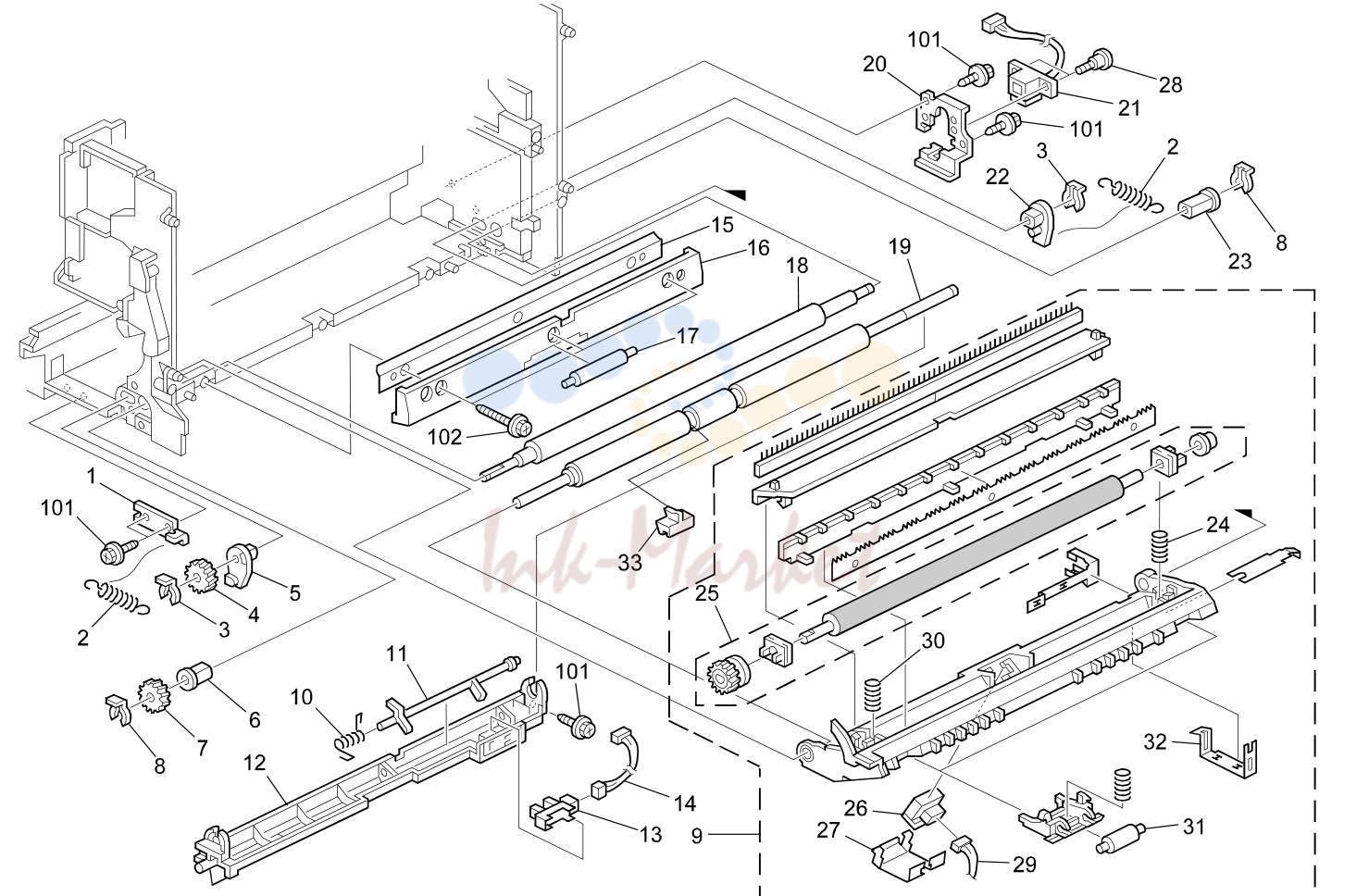

• 10. PAPER REGISTRATION (B039/B040/B043) Rev.

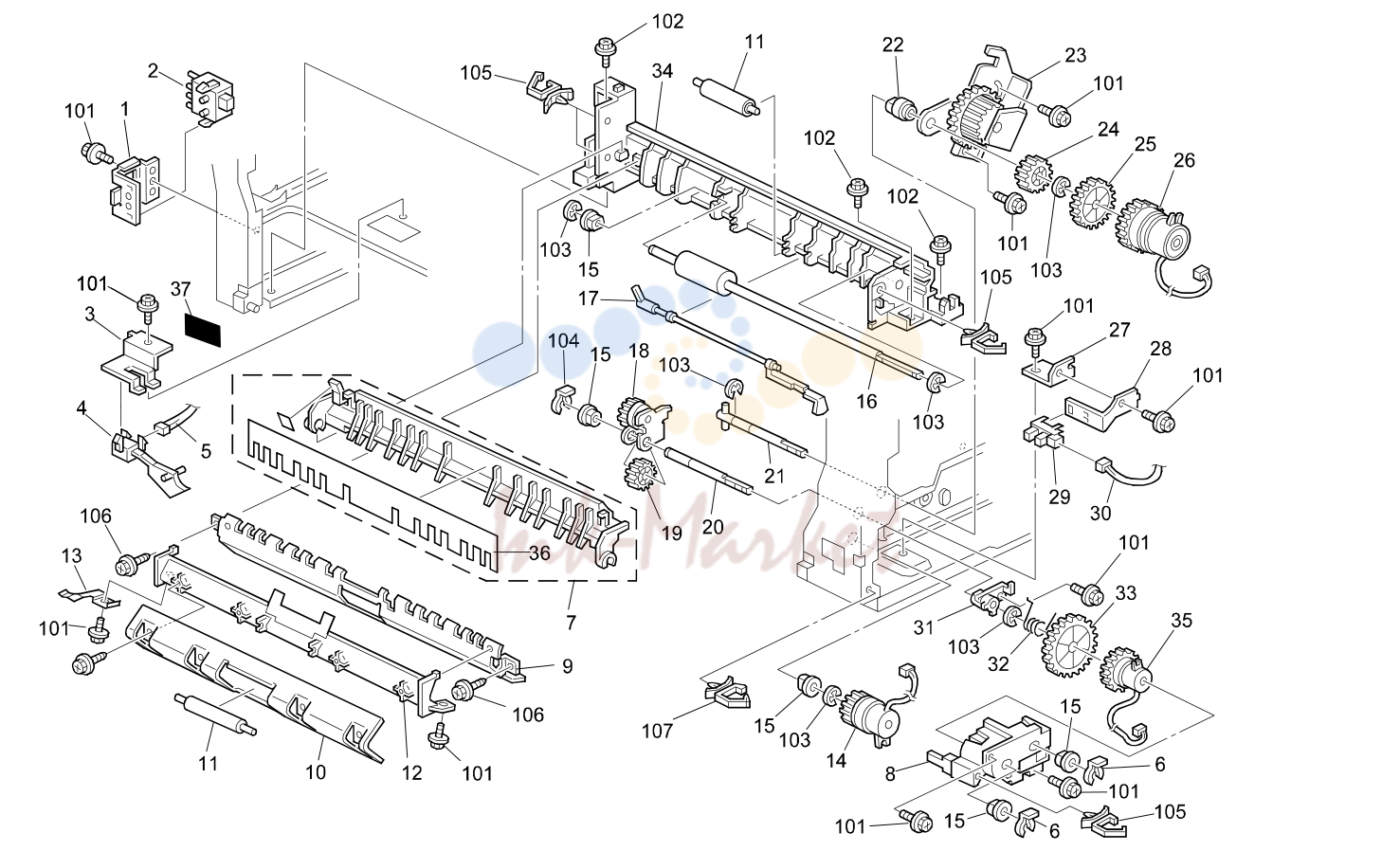

• 11. 1ST PAPER FEED SECTION (B039/B040/B043)

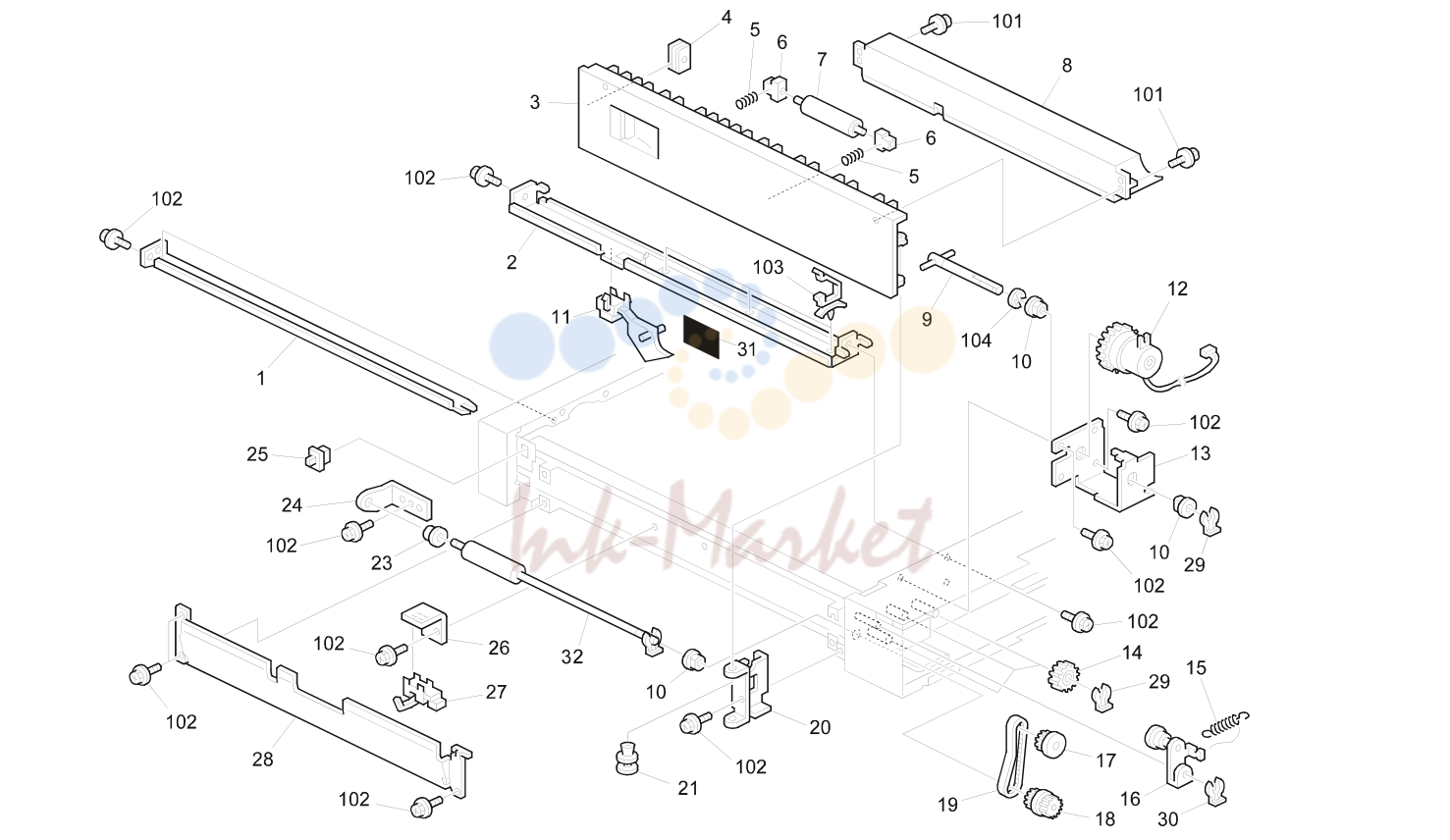

• 12. 2ND PAPER FEED SECTION (B040/B043)

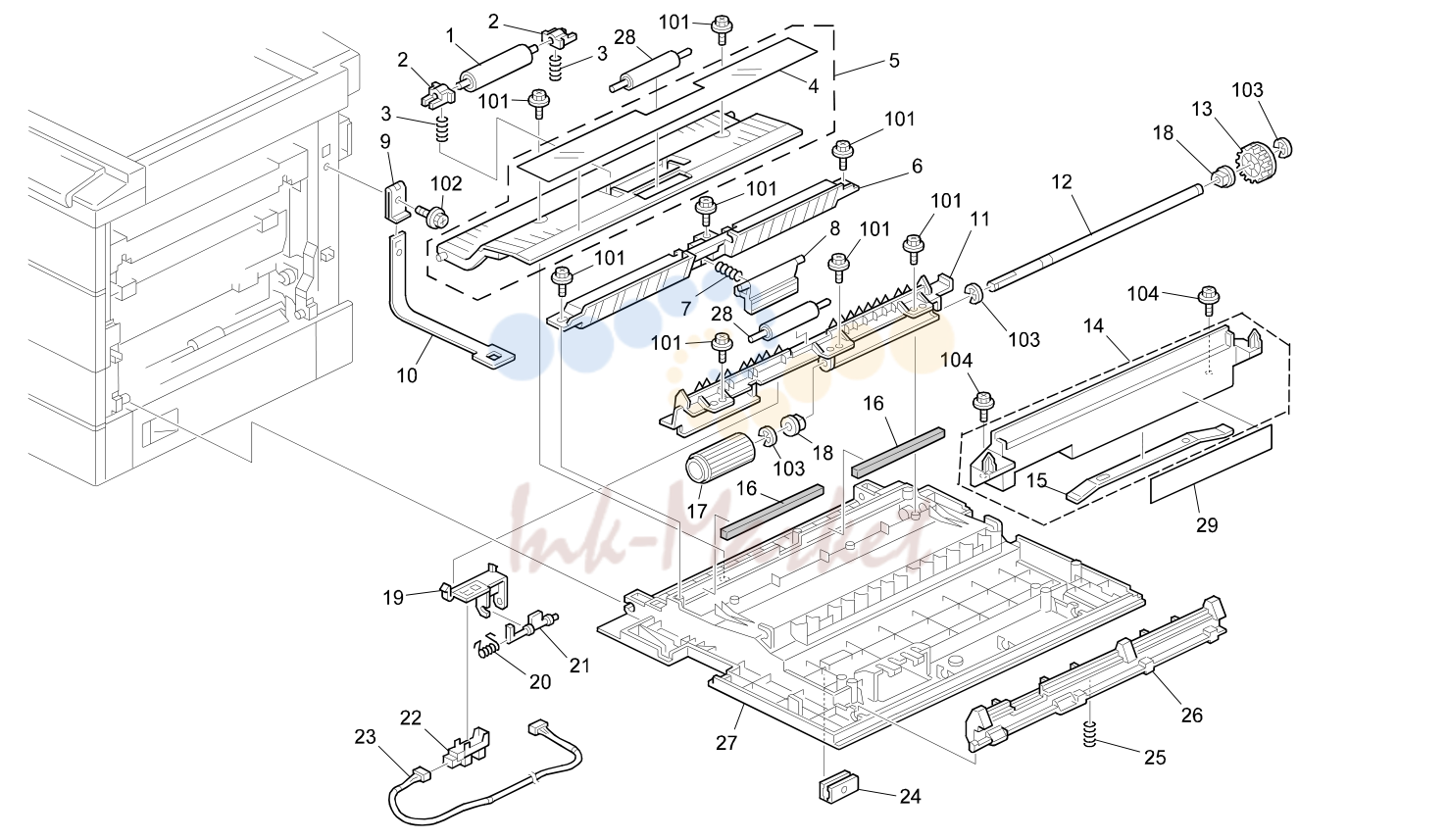

• 13. VERTICAL TRANSPORT (B039/B040)

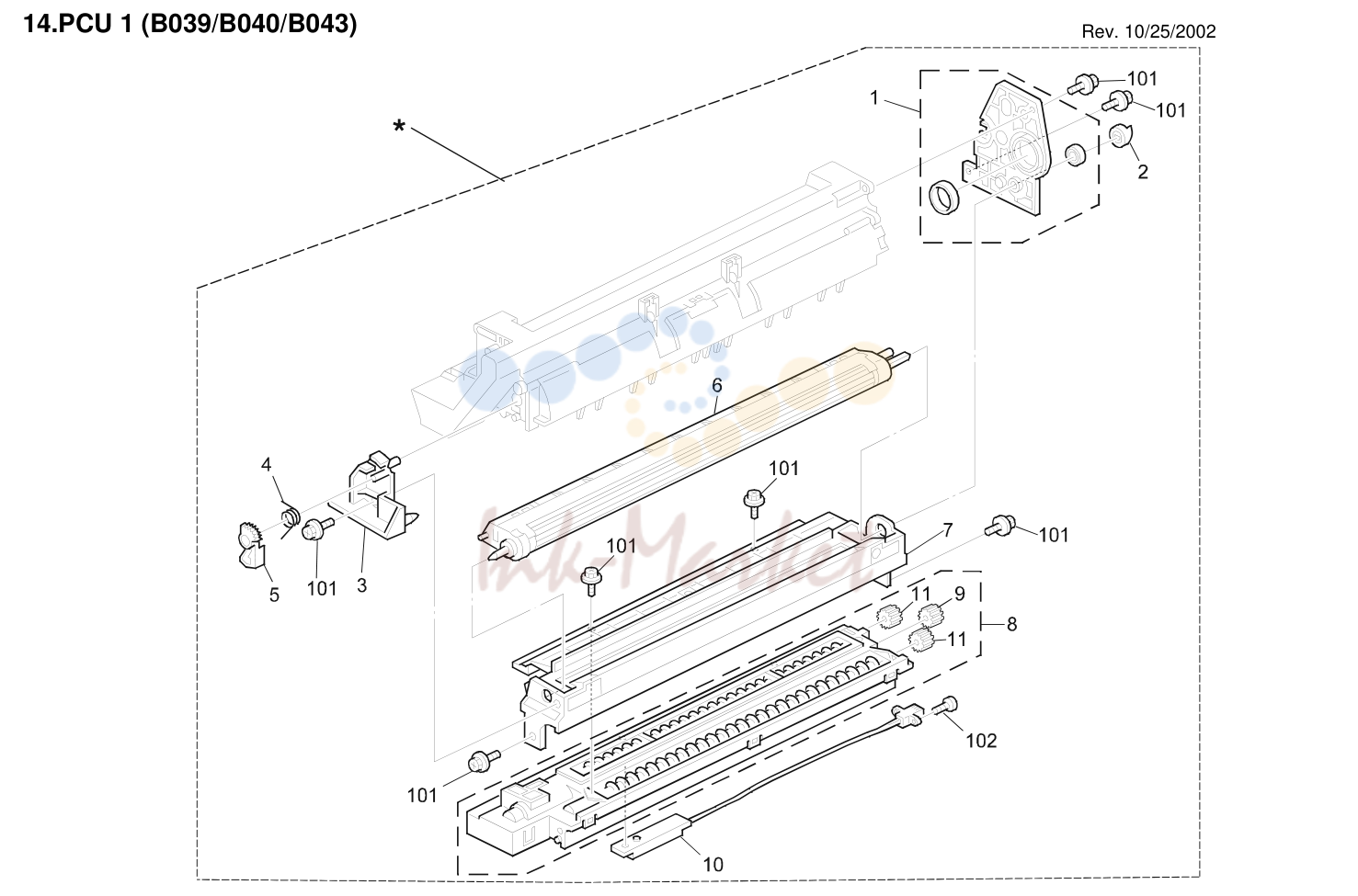

• 14. B039/B040/B043 34 Parts Location and List

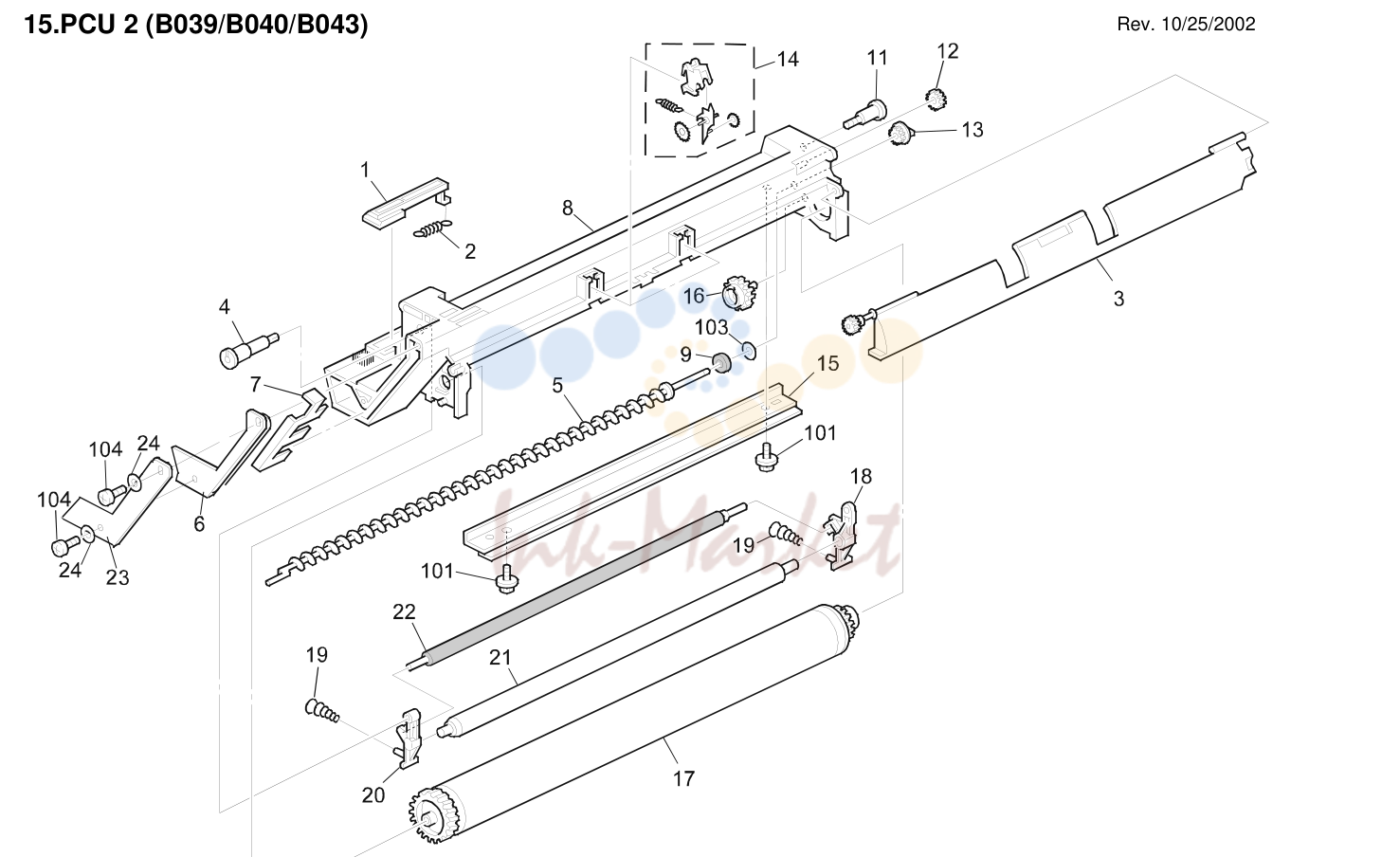

• 15. B039/B040/B043 36 Parts Location and List

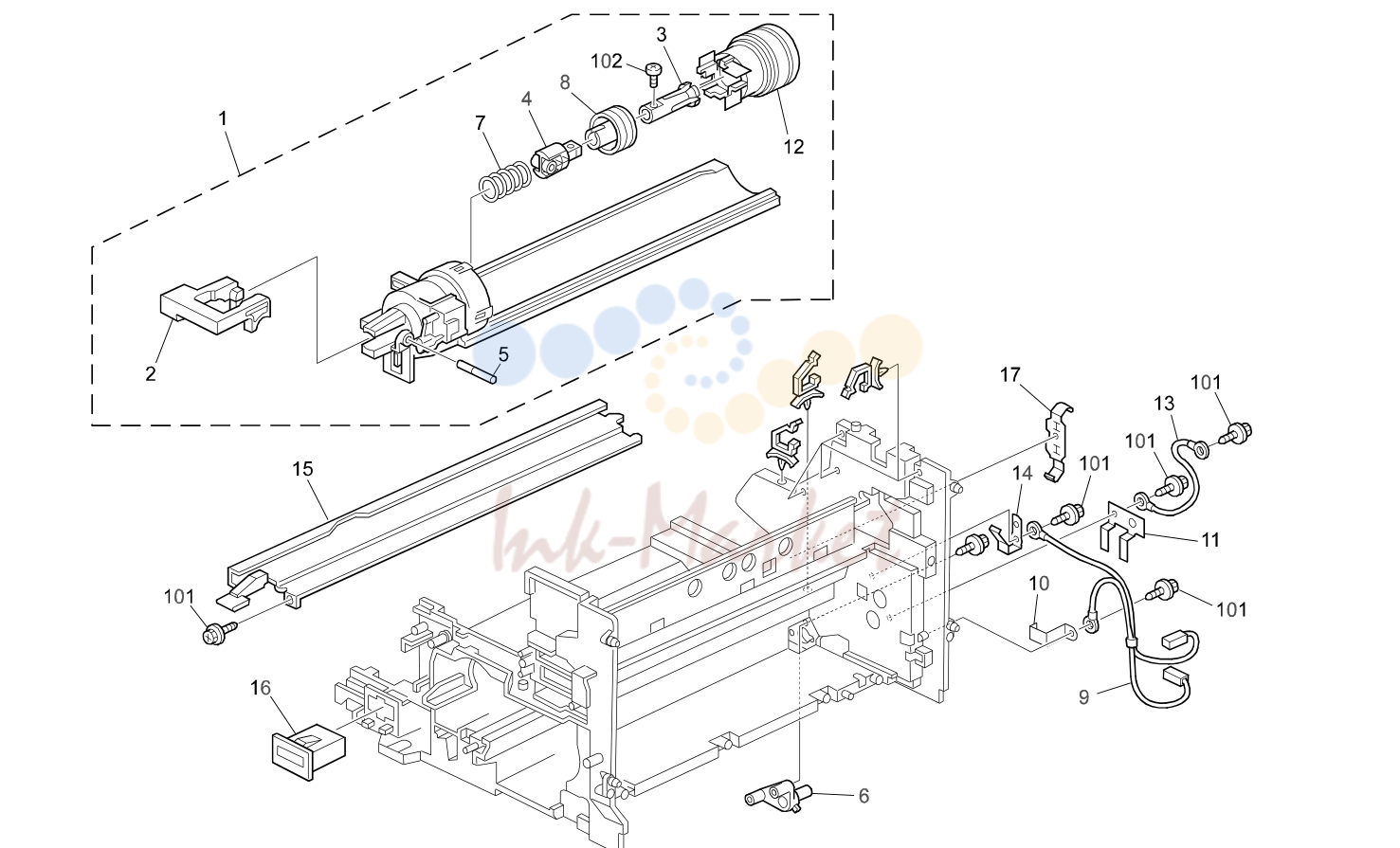

• 16. TONER SUPPLY UNIT (B039/B040/B043)

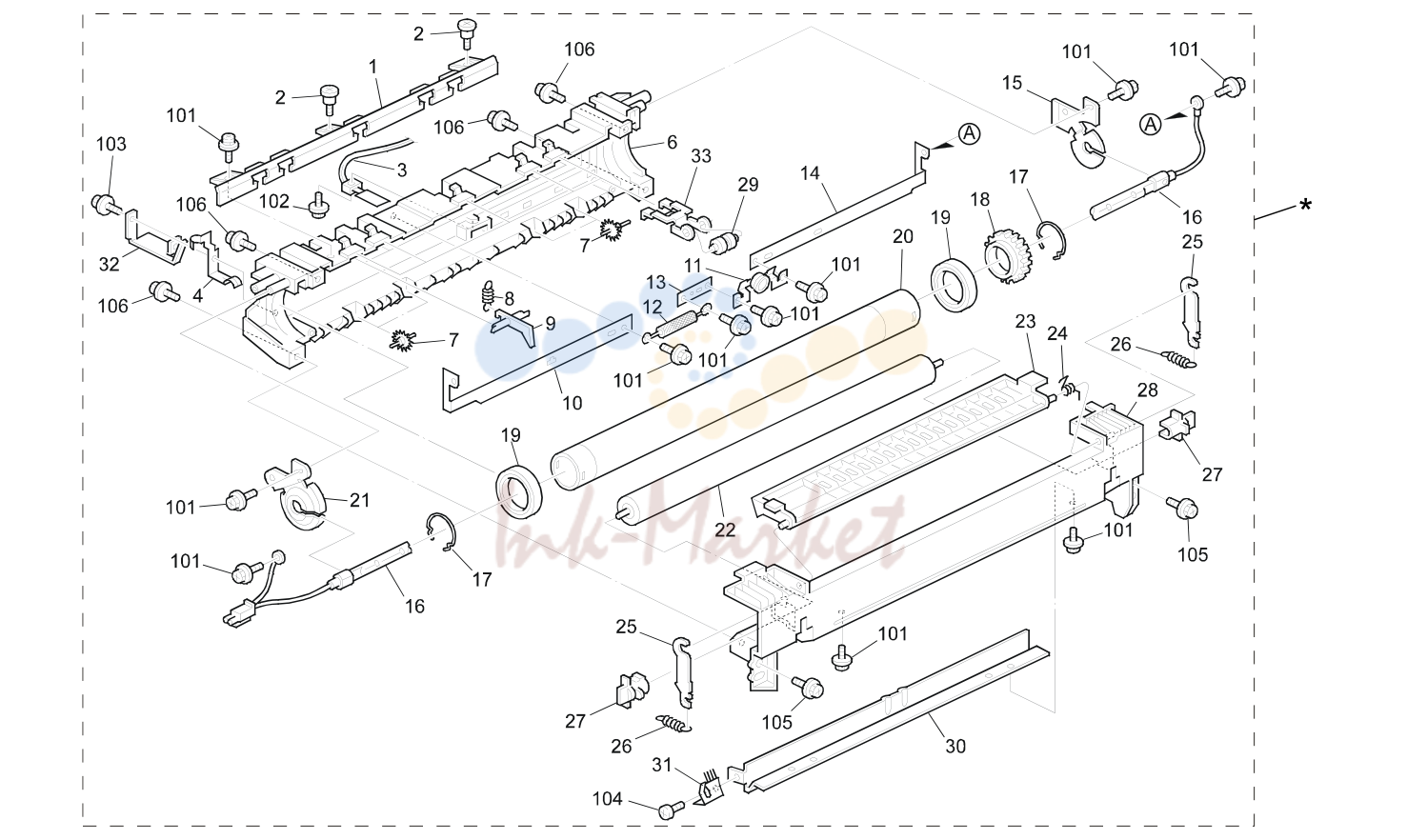

• 17. FUSING UNIT (B039/B040/B043) Rev.

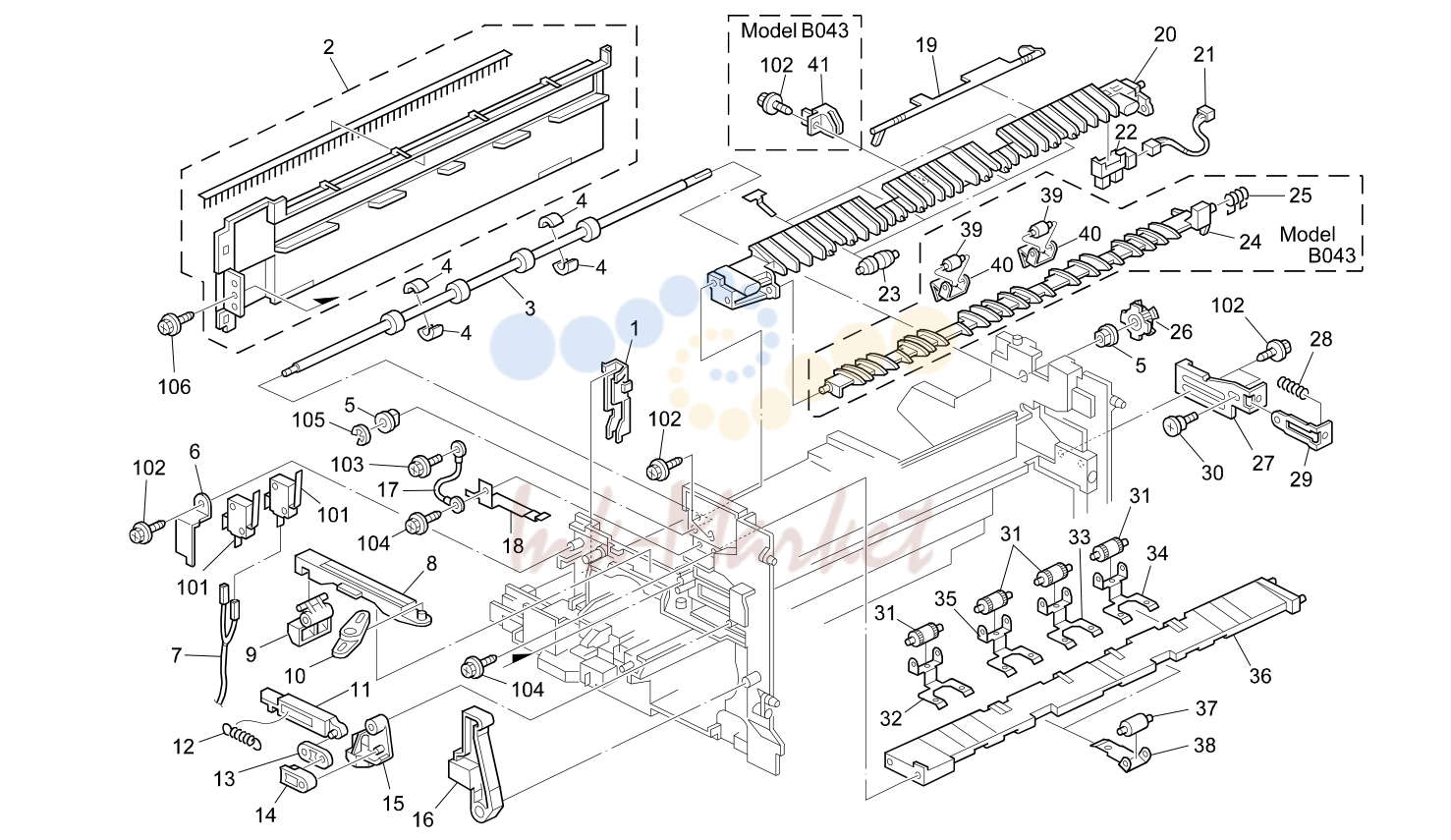

• 18. PAPER EXIT SECTION (B039/B040/B043)
• 19. DUPLEX UNIT 1 (B043) Rev.
• 20. DUPLEX UNIT 2 (B043) Rev.
• 21. DUPLEX UNIT 3 (B043)
• 22. DRIVE SECTION (B039/B040/B043) Rev.
• 23. ELECTRICAL SECTION 1 (B039/B040/B043)
• 24. ELECTRICAL SECTION 2 (B039/B040/B043)
• 25. FRAME SECTION 1 (B039/B040/B043)
• 26. FRAME SECTION 2 (B040/B043)
• 27. BICU BOARD (B039/B040/B043)
• 28. IO BOARD (B039/B040/B043)
• 29. DECAL AND DOCUMENT (B039/B040/B043)
• 30. SPECIAL TOOLS (B039/B040/B043)

1. RICOH GROUP COMPANIES

№	Артикул	Альт. артикул	Описание
1	B0391315 запросить цену →		Left Cover
101	04513008H запросить цену →		Tapping Screw - M3x8
2	B0391332 запросить цену →		Left Scanner Cover
102	04504008B запросить цену →		Tapping Screw - 4x8
3	B0391353 запросить цену →		Exit Cover
4	B0391333 запросить цену →		Rear Scanner Cover
5	B0391344 запросить цену →		Cap - Application
6	B0391336 запросить цену →		Rear Cover
7	B0391313 запросить цену →		Cap - IC Card
8	B0391348 запросить цену →		Cap - Paper Tray Unit
9	B0391335 запросить цену →		Right Scanner Cover
10	B0391347 запросить цену →		Right Rear Cover
11	B0391339 запросить цену →		Cover - Front Right Upper
12	B0391351 запросить цену →		Front Cover (NA)
12	B0391350 запросить цену →		Front Cover (EU)
13	B0391366 запросить цену →		Cover Magnet
14	B0391361 запросить цену →		Magnet Catch
15	B0391254 запросить цену →		Front Door
16	B0397501 запросить цену →		Model Name Plate - Ricoh Aficio1015
16	B0397506 запросить цену →		Model Name Plate - GES
16	B0397507 запросить цену →		Model Name Plate - NSA
16	B0397508 запросить цену →		Model Name Plate - REX
16	B0397509 запросить цену →		Model Name Plate - INF 4151MF
16	B0397510 запросить цену →		Model Name Plate - Lanier
18	B0391365 запросить цену →		Sheet - Operation Instructions
19	B0391367 запросить цену →		Rivet - M6
20	B0391364 запросить цену →		Rivet - M7

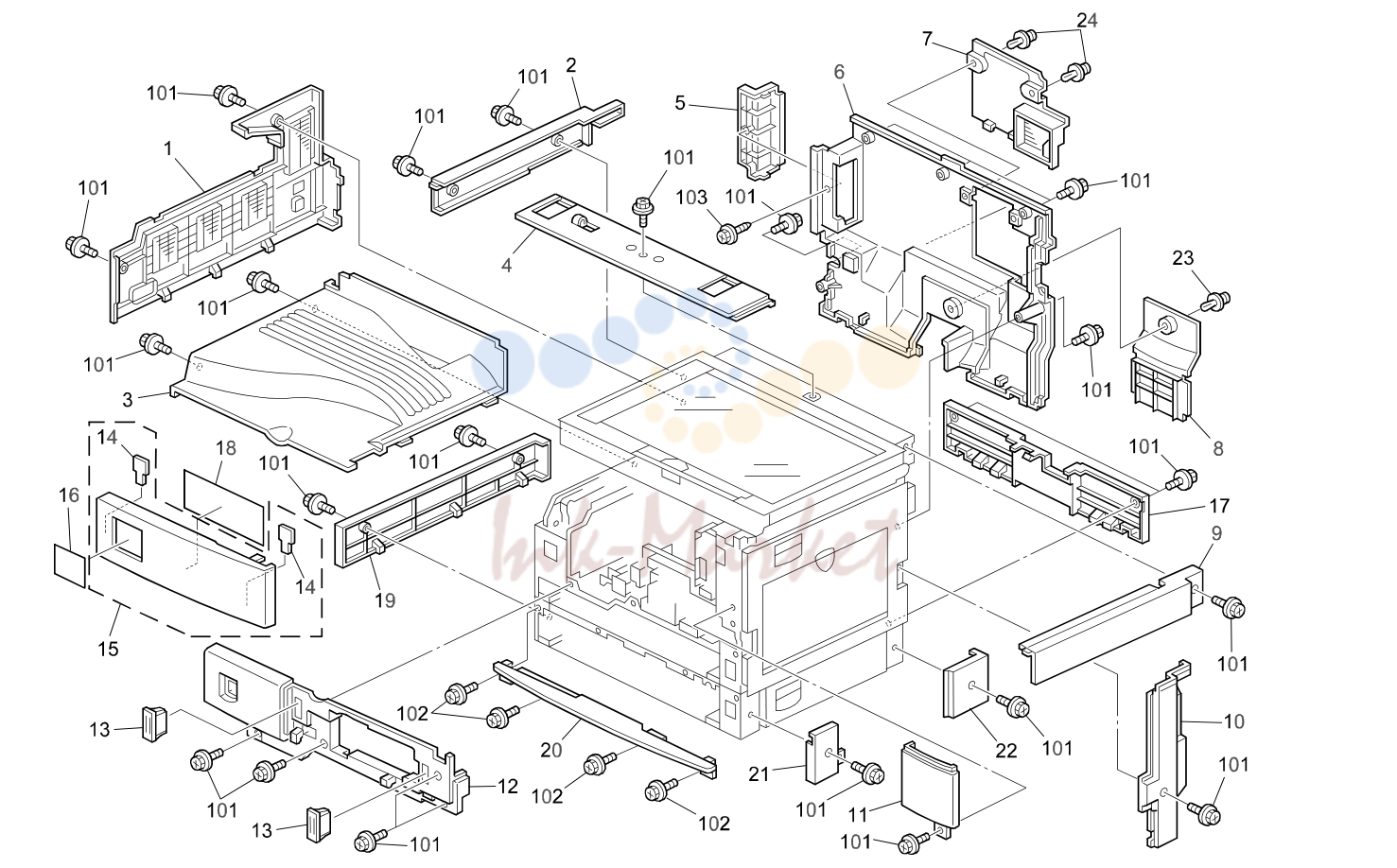

2. EXTERIOR 2 (B040/B043)

№	Артикул	Альт. артикул	Описание
24	B0391367 запросить цену →		Rivet - M6
1	B0391315 запросить цену →		Left Cover
2	B0391332 запросить цену →		Left Scanner Cover
3	B0391349 запросить цену →		Exit Cover
4	B0391333 запросить цену →		Rear Scanner Cover
5	B0391344 запросить цену →		Cap - Application
6	B0391336 запросить цену →		Rear Cover
7	B0391313 запросить цену →		Cap - IC Card
8	B0401332 запросить цену →		Cap - Paper Tray Unit
9	B0391335 запросить цену →		Right Scanner Cover
10	B0391347 запросить цену →		Right Rear Cover
11	B0391339 запросить цену →		Cover - Front Right Upper
12	B0391351 запросить цену →		Front Cover (NA)
12	B0391350 запросить цену →		Front Cover (EU)
13	B0391366 запросить цену →		Cover Magnet
14	B0391361 запросить цену →		Magnet Catch
15	B0391254 запросить цену →		Front Door
16	B0407501 запросить цену →		Model Name Plate - Ricoh Aficio1018
16	B0407506 запросить цену →		Model Name Plate - GES
16	B0407507 запросить цену →		Model Name Plate - NSA
16	B0407508 запросить цену →		Model Name Plate - REX
16	B0407509 запросить цену →		Model Name Plate - INF 4181MF
16	B0407510 запросить цену →		Model Name Plate - Lanier
16	B0437501 запросить цену →		Model Name Plate - Ric Aficio1018D
16	B0437506 запросить цену →		Model Name Plate - GES 1802D
16	B0437507 запросить цену →		Model Name Plate - NSA 1805D
16	B0437508 запросить цену →		Model Name Plate - REX 1808D
16	B0437509 запросить цену →		Model Name Plate - INF 4182MF
16	B0437510 запросить цену →		Model Name Plate - Lanier
17	B0406139 запросить цену →		Rear Lower Cover
18	B0391365 запросить цену →		Sheet - Operation Instructions
19	B0406136 запросить цену →		Left Lower Cover
20	B0406126 запросить цену →		Front Lower Cover
21	B0406131 запросить цену →		Cover - Right Lower Front
101	04513008H запросить цену →		Tapping Screw - M3x8
102	04513006B запросить цену →		Tapping Screw - M3x6
22	B0406140 запросить цену →		Cover - Right Lower Rear
103	04504008B запросить цену →		Tapping Screw - 4x8
23	B0391364 запросить цену →		Rivet - M7

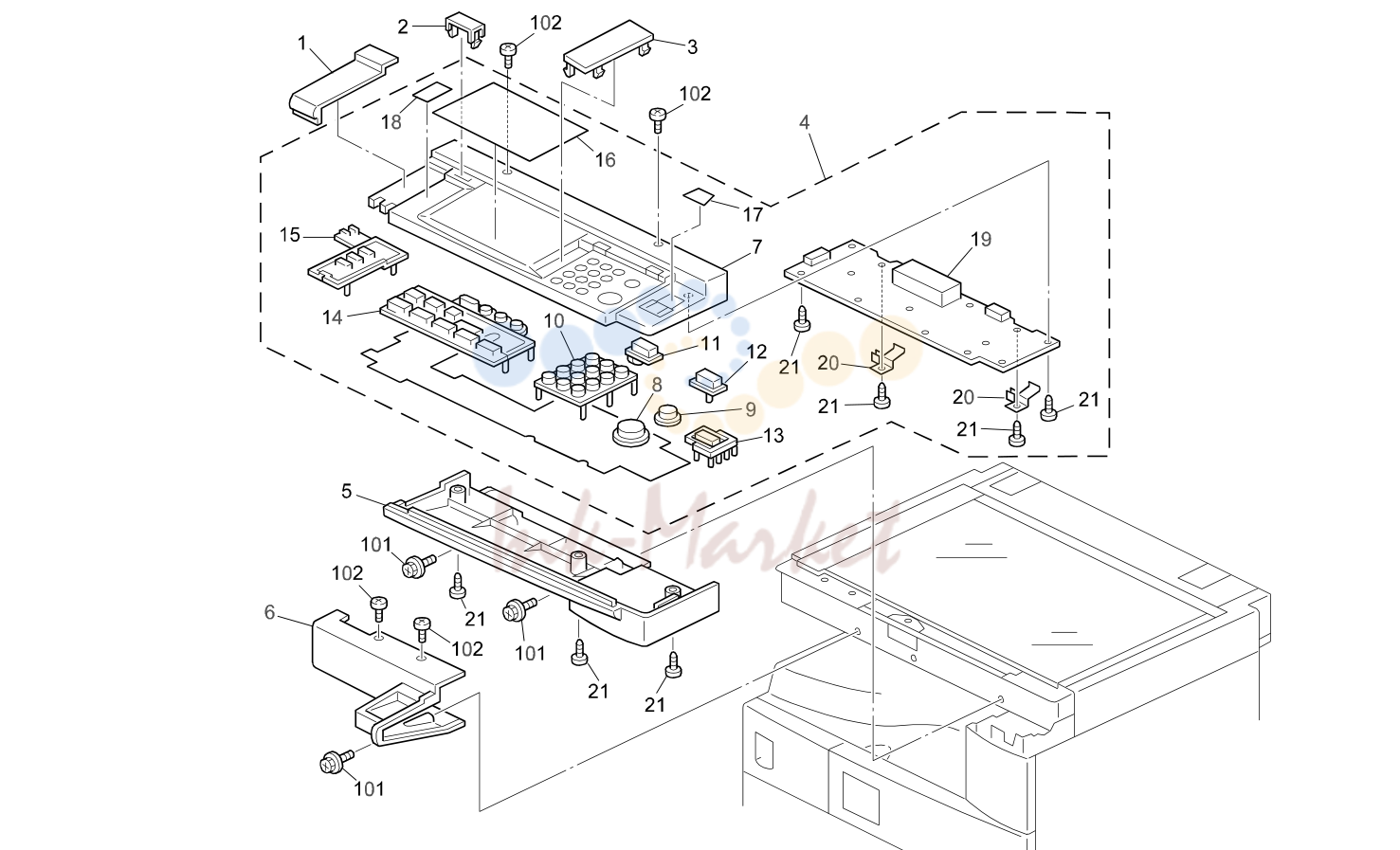

3. OPERATION PANEL (B039/B040/B043)

№	Артикул	Альт. артикул	Описание
21	B0391499 запросить цену →		Pan Head Tapping Screw - M3X8
1	B0391461 запросить цену →		Left LCD Cover
2	B0391463 запросить цену →		Application Cover
3	B0391462 запросить цену →		Right LCD Cover
4	B0391421 запросить цену →		Operation Panel Assembly - LT (B039/B040)
4	B0391422 запросить цену →		Operation Panel Assembly - A4 (B039/B040)
4	B0391423 запросить цену →		Operation Panel Assembly - A4 (B039/B040)
4	B0431411 запросить цену →		Operation Panel Assembly - LT (B043)
4	B0431412 запросить цену →		Operation Panel Assembly - A4 (B043)
5	B0391452 запросить цену →		Lower Cover - Operation Panel
6	B0391425 запросить цену →		Left Case - Operation Panel
7	B0391451 запросить цену →		Upper Cover - Operation Panel (NA/ASIA)
7	B0391471 запросить цену →		Upper Cover - Operation Panel (EU)
8	B0391453 запросить цену →		Keytop - Start
9	B0391454 запросить цену →		Keytop - Clear
10	B0391455 запросить цену →		Keytop - 10key (NA)
10	B0391476 запросить цену →		Keytop - 10key (ASIA)
10	B0391477 запросить цену →		Keytop - 10key (EU)
11	B0391456 запросить цену →		Keytop - User Tools
12	B0391457 запросить цену →		Keytop - Clear Modes
13	B0391458 запросить цену →		Keytop - Power Source
14	B0391459 запросить цену →		Keytop - Main
15	B0391460 запросить цену →		Keytop - Sort (B039/B040)
15	B0431460 запросить цену →		Keytop - Duplex (B043)
16	B0391464 запросить цену →		Sheet - Operation Panel (NA/ASIA)
16	B0391472 запросить цену →		Sheet - Operation Panel (EU)
17	B0391465 запросить цену →		Sheet - Power Source (NA/ASIA)
17	B0391473 запросить цену →		Sheet - Power Source (EU)
18	B0391466 запросить цену →		Sheet - Sort (B039/B040)(NA/ASIA)
18	B0391474 запросить цену →		Sheet - Sort (B039/B040)(EU)
18	B0431466 запросить цену →		Sheet - Sort (B043)(NA)
18	B0431474 запросить цену →		Duplex Sheet - A4 (B043)(EU)
19	B0391487 запросить цену →		Operation Panel Board (B039/B040)
19	B0431467 запросить цену →		Operation Panel Board - Duplex (B043)
101	04513008H запросить цену →		Tapping Screw - M3x8
102	03530050Z запросить цену →		Philips Truss Head Screw - M3x5
20	B0391469 запросить цену →		Ground Plate

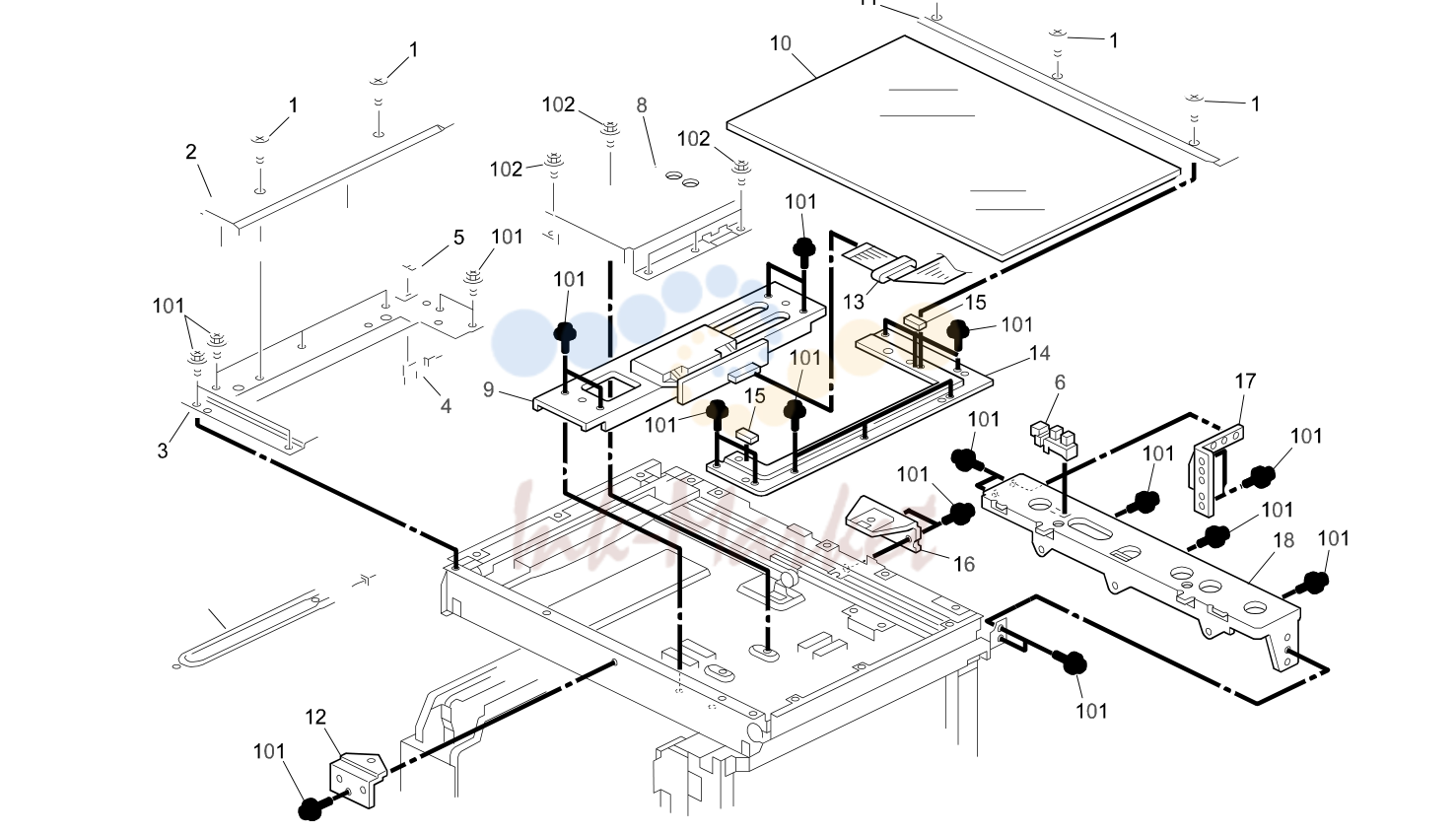

4. OPTICS SECTION 1 (B039/B040/B043)

№	Артикул	Альт. артикул	Описание
1	A1931759 запросить цену →		Stepped Screw
101	04513006B запросить цену →		Tapping Screw - M3x6
2	AC042166 запросить цену →		Left Scale
102	08025276 запросить цену →		Tapping Screw With Washer - M3x6
3	B0391710 запросить цену →		Left Scanner Bracket
4	AW020086 запросить цену →		Photointerruptor
5	A1931793 запросить цену →		Scanner Home Sensor Stopper
6	AW020119 запросить цену →		Photointerruptor - LG-248L1
7	A2501821 запросить цену →		Heater - 9W (OPTION)(NA)
7	A2501822 запросить цену →		Heater - 9W (OPTION)(EU)
8	B0391807 запросить цену →		Lens Cover
9	B0391812 запросить цену →		Lens Unit
10	AC012068 запросить цену →		Exposure Glass
11	AC042164 запросить цену →		Rear Scale
12	B0391666 запросить цену →		Bracket - Operation Panel
13	B0391804 запросить цену →		SBU Harness
14	B0391712 запросить цену →		Right Scanner Bracket
15	54421924 запросить цену →		Exposure Glass Cushion
16	B0391658 запросить цену →		Rear Scale Bracket
17	B0391069 запросить цену →		Support Bracket
18	B0391068 запросить цену →		ADF Bracket

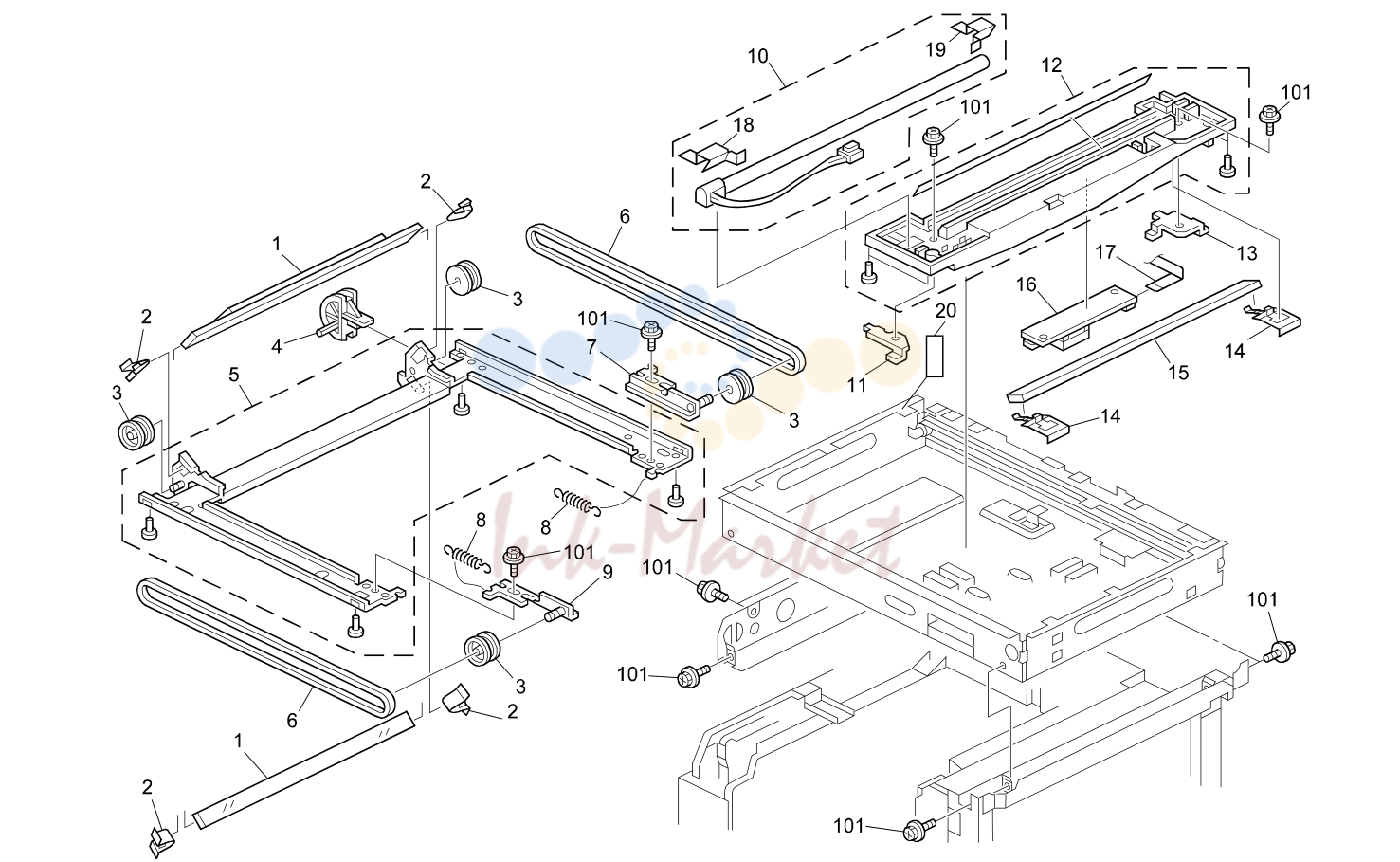

5. OPTICS SECTION 2 (B039/B040/B043)

№	Артикул	Альт. артикул	Описание
1	B0391787 запросить цену →		2nd Mirror
101	04513006B запросить цену →		Tapping Screw - M3x6
2	B0391781 запросить цену →		2nd Mirror Holder
3	B0391785 запросить цену →		Scanner Drive Pulley
4	B0391782 запросить цену →		Flat Cable Guide
5	B0391767 запросить цену →		2nd Mirror Carriage
6	B0391784 запросить цену →		Scanner Drive Belt
7	B0391778 запросить цену →		Rear Pulley Bracket
8	B0391790 запросить цену →		Tension Spring
9	B0391776 запросить цену →		Front Pulley Bracket
10	B0391740 запросить цену →		Xenon Lamp
11	B0391758 запросить цену →		Timing Belt Holder - Front
12	B0391752 запросить цену →		1st Mirror Carriage
13	B0391759 запросить цену →		Timing Belt Holder - Rear
14	B0391757 запросить цену →		1st Mirror Holder
15	B0391762 запросить цену →		1st Mirror
16	B0391763 запросить цену →		Lamp Stabilizer
17	B0395223 запросить цену →		Lamp Stabilizer Harness
18	B0391748 запросить цену →		Front Reflector
19	B0391741 запросить цену →		Rear Reflector
20	B0391371 запросить цену →		Mylar - Harness

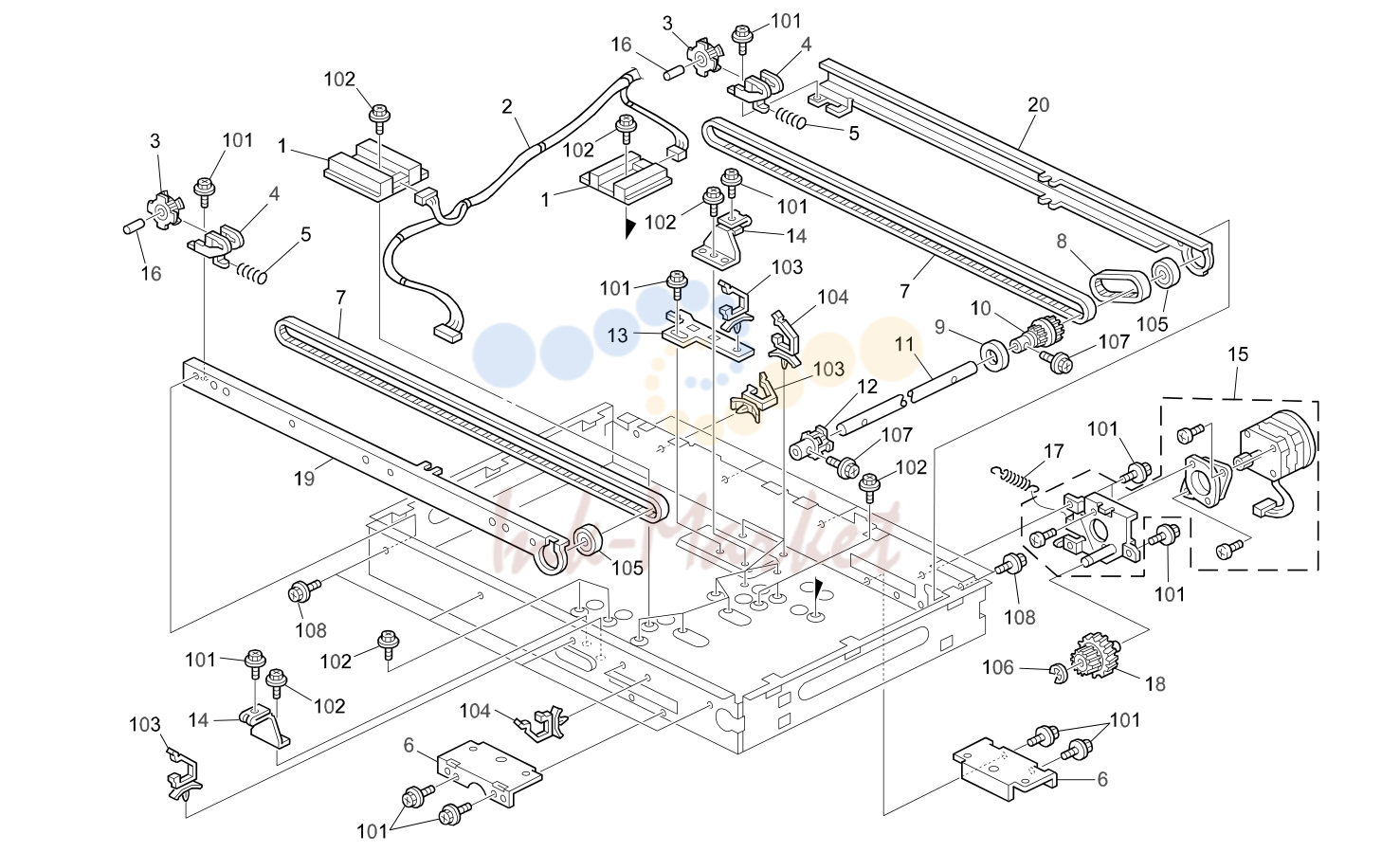

6. OPTICS SECTION 3 (B039/B040/B043)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	A2501761 запросить цену →		Original Sensor - H=2-66
2	B0395222 запросить цену →		Scanner Harness
102	08025276 запросить цену →		Tapping Screw With Washer - M3x6
103	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
3	B0391703 запросить цену →		Pulley - 37Z
104	11050487 запросить цену →		Harness Clamp
4	B0391701 запросить цену →		Bracket - Idler
105	07403008 запросить цену →		Ball Bearing - 8x22x7
5	B0391704 запросить цену →		Spring - Timing Pulley
106	07200060E запросить цену →		Retaining Ring - M6
6	B0391667 запросить цену →		Bracket - Lens Block
7	B0391697 запросить цену →		Timing Belt - 1058.25XL
107	03603006W запросить цену →		Philips Pan Head Screw- M3x6
8	B0391696 запросить цену →		Timing Belt - 142.5XL
108	04533006B запросить цену →		Tapping Screw - M3x6
9	B0391695 запросить цену →		Flange - Pulley
10	B0391694 запросить цену →		Pulley - 37/41Z
11	B0391691 запросить цену →		Shaft - Scanner Drive
12	B0391692 запросить цену →		Pulley - 37Z
13	B0391668 запросить цену →		Bracket - Stabilizer Harness
14	B0391664 запросить цену →		Bracket - Timing Belt
15	B0391670 запросить цену →		Scanner Drive Motor - DC3.6V 2.88W
16	B0391702 запросить цену →		Shaft - Pulley
17	B0391683 запросить цену →		Tension Spring - Stepper Motor
18	B0391680 запросить цену →		Gear/pulley - 60/47Z
19	B0391662 запросить цену →		Front Scanner Frame
20	B0391663 запросить цену →		Rear Scanner Frame

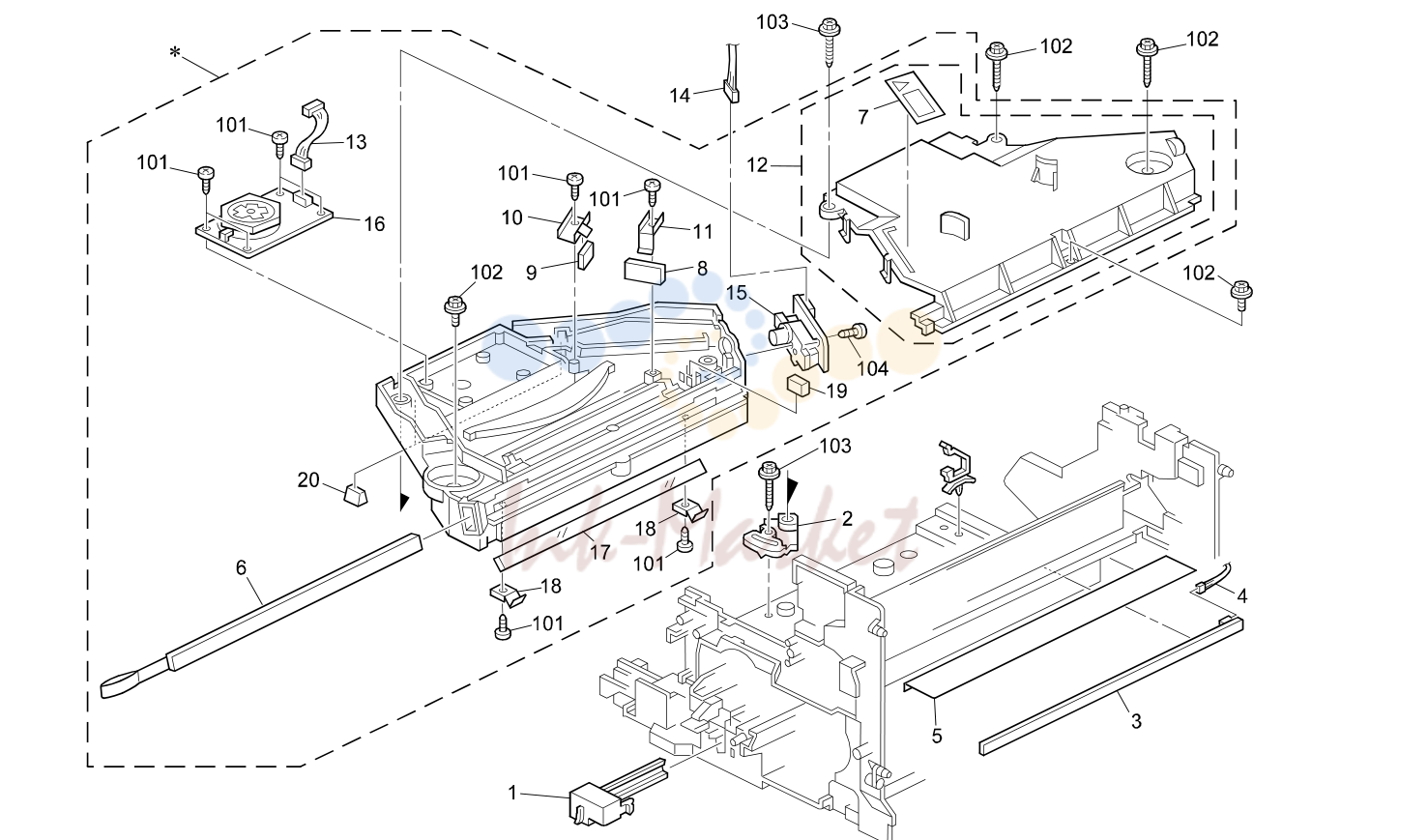

7. LASER UNIT (B039/B040/B043) Rev.

№	Артикул	Альт. артикул	Описание
1	B0391251 запросить цену →		Shield Glass Cover
102	04503012B запросить цену →		Tapping Screw -3x12
103	04503020B запросить цену →		Tapping Screw - M3x20
2	B0391905 запросить цену →		Adjusting Plate
104	04523014B запросить цену →		Tapping Screw - M3x14
3	B0392380 запросить цену →		Quenching Lamp
4	B0395204 запросить цену →		Quenching Lamp Harness
5	B0391088 запросить цену →		Sheet - Duct
6	B0391961 запросить цену →		Shield Glass
7	G0291980 запросить цену →		Decal - LD
8	AC030139 запросить цену →		Sync Detector Mirror
9	AC020094 запросить цену →		Cylindrical Lens
10	B0391942 запросить цену →		Cylindrical Lens Holder
11	B0391954 запросить цену →		Holder - Sync Detector Mirror
12	B0391971 запросить цену →		Optical Housing Cover
13	G0205439 запросить цену →		Harness - Polygon Mirror Motor
14	B0395250 запросить цену →		Laser Diode Harness
15	B0391913 запросить цену →		Laser Drive Board
16	G0291961 запросить цену →		Polygon Scanner
17	AC030138 запросить цену →		2nd Mirror
18	B0391953 запросить цену →		2nd Mirror Holder
19	AC020095 запросить цену →		Sync Detector Lens
20	B0391975 запросить цену →		Rubber Supporter

8. BY-PASS FEED SECTION (B039/B040/B043)

№	Артикул	Альт. артикул	Описание
101	04513008H запросить цену →		Tapping Screw - M3x8
1	B0392631 ✓ в наличии		Front Side Fence
2	B0392628 ✓ в наличии		Bottom Plate Pad
3	B0392632 запросить цену →		Rear Side Fence
4	B0392630 запросить цену →		Tray Bottom Plate
5	B0392638 запросить цену →		Rack - Rear Side Fence
6	B0392637 запросить цену →		Rack - Front Side Fence
7	G0123050 запросить цену →		Side Fence Gear
8	AA063643 запросить цену →		Spring - By-pass Feed Table
9	B0392645 запросить цену →		Rotary Switch
10	B0392629 запросить цену →		Stay - Tray Bottom Plate
11	B0392620 запросить цену →		Paper Guide - Extension
12	B0392621 запросить цену →		Paper Guide
13	B0392617 запросить цену →		Magnet Catch - By-pass Feed
14	B0392619 запросить цену →		By-pass Feed Table
15	G0202784 запросить цену →		Lever - By-pass Feed Table
16	B0392643 запросить цену →		Link - By-pass Feed Table
17	B0392633 запросить цену →		Decal - By-pass Feed
18	54472681 запросить цену →		Snap Ring
19	B0392642 запросить цену →		Pin - Link
20	G0202786 запросить цену →		Shaft - By-pass Release Lever

9. PAPER CASSETTE (B039/B040/B043)

№	Артикул	Альт. артикул	Описание
1	G0202644 запросить цену →		End Fence
2	B0392704 запросить цену →		Front Stopper Lever
3	B0392701 запросить цену →		Tray Bottom Plate
4	B0392707 запросить цену →		Spring Plate - Side Fence
5	B0392706 запросить цену →		Front Side Fence
6	52152621 запросить цену →		Snap Ring - M6
7	B0392712 запросить цену →		Ground Plate - Tray Bottom Plate
8	B0392705 запросить цену →		Rear Side Fence
9	B0392821 запросить цену →		Rear Stopper Lever
10	B0392737 запросить цену →		Shaft - Paper Feed Roller
11	B0392740 ✓ в наличии		Paper Feed Roller
12	A2672869 запросить цену →		Gear - 16Z
13	B0392719 запросить цену →		Spring - Tray Bottom Plate
14	B0392742 запросить цену →		Ground Plate - Paper Feed Roller
15	B0392823 ✓ в наличии		Joint - Paper Feed Roller
16	B0392727 запросить цену →		Bushing - 8x12x10
17	B0392732 ✓ в наличии		Spring - Paper Feed Roller
18	B0392711 ✓ в наличии		Friction Pad
19	B0392713 запросить цену →		Spring - Friction Pad
20	B0392724 запросить цену →		Paper Size Detector - A4
20	B0392829 запросить цену →		Paper Size Detector - LT
21	A2502808 запросить цену →		Stopper Base
22	G0202599 запросить цену →		Spring - Release Lever
23	B0392739 запросить цену →		Shaft - Joint
24	B0392720 запросить цену →		Decal - Cassette Operation DLT
25	B0392721 запросить цену →		Decal - Cassette Operation
26	B0392700 запросить цену →		Paper Tray
27	52152713 запросить цену →		Bottom Plate Pad

10. PAPER REGISTRATION (B039/B040/B043) Rev.

№	Артикул	Альт. артикул	Описание
101	04503008B запросить цену →		Tapping Screw - M3x8 `
1	B0392575 запросить цену →		Bracket - Registration Roller
102	04503012B запросить цену →		Tapping Screw -3x12
2	AA062254 запросить цену →		Registration Roller Spring
3	54472681 запросить цену →		Snap Ring
4	AB012312 запросить цену →		Gear - 16Z
5	AA080269 запросить цену →		Front Bushing - Registration Roller
6	AA080267 запросить цену →		Bushing - 8x12x18
7	AB012311 запросить цену →		Gear - 18Z
8	AA100015 запросить цену →		Snap Ring - M6
9	B0393803 запросить цену →		Transfer Unit
10	AA066342 запросить цену →		Registration Sensor Spring
11	B0392570 запросить цену →		Registration Feeler
12	B0392567 запросить цену →		Guide - Right Registration Roller
13	AW020119 запросить цену →		Photointerruptor - LG-248L1
14	B0395202 запросить цену →		Registration Harness
15	B0392559 запросить цену →		Registration Cleaning Mylar
16	B0392572 запросить цену →		Guide - Left Registration Roller
17	B0392558 ✓ в наличии		Driven Roller
18	AF021069 запросить цену →		Left Registration Roller
19	AF020541 запросить цену →		Right Registration Roller
20	B0391130 запросить цену →		Development Sensor Bracket
21	B0395248 запросить цену →		Development Sensor Harness
22	AA080270 запросить цену →		Rear Bushing - Registration Roller
23	AA082110 запросить цену →		Bushing - 8x12x22
24	AA063607 запросить цену →		Pressure Spring
25	B0393820 ✓ в наличии		Transfer Roller
26	B0393890 запросить цену →		ID Sensor
27	B0393891 запросить цену →		ID Sensor Cover
28	G0205829 запросить цену →		Shoulder Screw - M3x2.5
29	B0395206 запросить цену →		ID Sensor Harness
30	AA063607 запросить цену →		Pressure Spring
31	B0393867 ✓ в наличии		Roller - Transfer Unit
32	B0393863 запросить цену →		Quenching Terminal Plate
33	B0432554 запросить цену →		Registration Guide Spacer

11. 1ST PAPER FEED SECTION (B039/B040/B043)

№	Артикул	Альт. артикул	Описание
1	B0392754 запросить цену →		Bracket - Paper Size Sensor
36	B0392587 запросить цену →		Mylar - Exit Guide Plate
37	B0399900 запросить цену →		Upper Paper End Sensor Guide
2	G8003035 запросить цену →		Push Sw - Paper Size
3	B0392728 запросить цену →		Bracket - Paper End Sensor
4	B0392730 ✓ в наличии		Paper End Sensor
5	B0395215 запросить цену →		Harness - Paper End Sensor
6	54472681 запросить цену →		Snap Ring
7	B0392585 запросить цену →		Exit Guide Plate
8	B0391142 запросить цену →		Housing - Paper Feed
9	B0392766 запросить цену →		Guide Plate - Transport Roller
10	B0392797 запросить цену →		Guide Plate - Transport Roller
11	B0392558 ✓ в наличии		Driven Roller
12	B0392795 запросить цену →		Guide Plate - Transport
101	04513006B запросить цену →		Tapping Screw - M3x6
102	08025276 запросить цену →		Tapping Screw With Washer - M3x6
13	B0392825 запросить цену →		Ground Plate - Vertical Transport
14	AX200226 запросить цену →		Relay Clutch
103	07200040E запросить цену →		Retaining Ring - M4
104	08050097 запросить цену →		Ring Separator
15	AA082101 запросить цену →		Bushing - 6x10x6
105	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
16	B0392576 запросить цену →		Transport Roller
17	B0392583 запросить цену →		Vertical Transport Feeler
106	04503008B запросить цену →		Tapping Screw - M3x8
107	11050487 запросить цену →		Harness Clamp
18	B0391194 запросить цену →		Bracket - By-pass Feed
19	B0391191 запросить цену →		Gear - 19Z
20	B0391190 запросить цену →		Shaft - By-pass Feed
21	B0391183 запросить цену →		Shaft - Paper Feed
22	B0391188 запросить цену →		Bushing - 6x10x12
23	B0391178 запросить цену →		Bracket - Paper Feed Clutch
24	B0391187 запросить цену →		Gear - 30Z
25	B0391186 запросить цену →		Gear - 46Z
26	AX200225 запросить цену →		Magnetic Clutch - 46Z
27	B0392813 запросить цену →		Lower Bracket - Relay Sensor
28	B0392812 запросить цену →		Upper Bracket - Relay Sensor
29	AW020119 запросить цену →		Photointerruptor - LG-248L1
30	B0395201 запросить цену →		Registration Sensor Harness
31	B0391193 запросить цену →		Bushing - By-pass Feed
32	B0391199 запросить цену →		Spring - By-pass Feed
33	B0391192 запросить цену →		Gear - 57Z
34	B0392830 запросить цену →		Right Rail
35	AX200228 запросить цену →		Magnetic Clutch - 41Z

12. 2ND PAPER FEED SECTION (B040/B043)

№	Артикул	Альт. артикул	Описание
101	04503008B запросить цену →		Tapping Screw - M3x8
1	B0406061 запросить цену →		Guide Plate - Upper Paper Feed
2	B0406057 запросить цену →		Stay - Paper End Sensor
102	04513006B запросить цену →		Tapping Screw - M3x6
3	B0406066 запросить цену →		Vertical Transport Cover
103	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
4	AG070014 запросить цену →		Magnet Catch
5	AA063334 запросить цену →		Spring - Vertical Transport
6	AA080249 запросить цену →		Bushing - Vertical Transport
7	B0406069 запросить цену →		Transport Driven Roller
8	B0406067 запросить цену →		Vertical Transport Guide
9	B0406093 запросить цену →		Shaft - Vertical Transport Roller
10	AA082101 запросить цену →		Bushing - 6x10x6
11	B0392730 ✓ в наличии		Paper End Sensor
12	AX200225 запросить цену →		Magnetic Clutch - 46Z
13	B0406091 запросить цену →		Bracket - Vertical Transport Roller
14	AB012314 запросить цену →		Gear - 25Z
15	AA060228 запросить цену →		Spring - Transfer Drum Cleaning SOL
16	B0406096 запросить цену →		Tightener Bracket
17	AB030702 запросить цену →		Timing Pulley - 30Z
18	AB030701 запросить цену →		Gear/pulley - 24/30Z
19	AA043527 запросить цену →		Timing Belt - 230XL
20	B0406049 запросить цену →		Bracket - Vertical Transport
21	A2502779 запросить цену →		Pin - M6
23	AA080252 запросить цену →		Bushing - M4
24	B0406074 запросить цену →		Transport Roller Bracket
25	G0205626 запросить цену →		Push Switch
26	B0406078 запросить цену →		Bracket - Vertical Paper Sensor
27	AW020124 запросить цену →		Paper Sensor
28	B0406071 запросить цену →		Guide Plate - Vertical Transport
29	54472681 запросить цену →		Snap Ring
30	52062686 запросить цену →		Snap Ring
31	B0399001 запросить цену →		Lower Paper End Sensor Guide
32	B0406038 запросить цену →		Transport Roller

13. VERTICAL TRANSPORT (B039/B040)

№	Артикул	Альт. артикул	Описание
101	04503008B запросить цену →		Tapping Screw - M3x8
1	AF022138 запросить цену →		Vertical Transport Roller
2	AA080268 запросить цену →		Bushing - Vertical Transport
102	04513006B запросить цену →		Tapping Screw - M3x6
3	AA063399 запросить цену →		Spring - Vertical Transport
103	07200040E запросить цену →		Retaining Ring - M4
4	B0392655 запросить цену →		Vertical Transport Guide
104	B0394480 запросить цену →		Stepped Screw - M5
5	B0392653 запросить цену →		Vertical Transport Guide
6	B0392592 запросить цену →		Lower Guide Plate - By-pass Feed
7	AA063398 запросить цену →		Spring - Friction Pad
8	B0392596 ✓ в наличии		Friction Pad
9	A2323962 запросить цену →		Spring Plate - Band Stopper
10	B0392660 запросить цену →		Band - Right Door
11	B0392594 запросить цену →		Upper Guide Plate - By-pass Feed
12	AA141086 запросить цену →		Shaft - By-pass Paper Feed
13	AB012313 запросить цену →		Gear - 25Z
14	B0394470 запросить цену →		Exit Guide - Right Lower
15	B0394485 запросить цену →		Grounding Plate - Exit Guide
16	B0392658 запросить цену →		Sponge - By-pass Feed
17	AF031060 ✓ в наличии		By-pass Feed Roller
18	AA082101 запросить цену →		Bushing - 6x10x6
19	B0392610 запросить цену →		Bracket - Paper End Sensor
20	AA066343 запросить цену →		Spring - Paper End Sensor
21	B0392611 ✓ в наличии		Feeler - Paper End Sensor
22	AW020119 запросить цену →		Photointerruptor - LG-248L1
23	B0395259 запросить цену →		Harness - Paper End Sensor
24	AG070014 запросить цену →		Magnet Catch
25	B0392651 запросить цену →		Right Door Lever
26	A2501388 ✓ в наличии		Spring
27	B0392670 запросить цену →		Right Door
28	B0392558 ✓ в наличии		Driven Roller
29	B0394488 запросить цену →		Decal - Jam Removal
29	B0404488 запросить цену →		Decal - Jam Removal

14. B039/B040/B043 34 Parts Location and List

№	Артикул	Альт. артикул	Описание
1	B0392371 запросить цену →		Rear Side Plate - Drum
102	04523008B запросить цену →		Tapping Screw - M3x8
2	A2673440 запросить цену →		Development Joint
3	B0392361 запросить цену →		Front Side Plate - Drum
4	B0392367 запросить цену →		Shutter Spring
5	B0392362 запросить цену →		Drum Shutter Gear
6	B0393051 запросить цену →		Development Roller Assembly
7	B0393150 запросить цену →		Upper Development Case
8	B0393170 ✓ в наличии		Lower Development Unit
9	B0393062 ✓ в наличии		Idler Gear
10	A2673390 запросить цену →		Toner Density Sensor
11	B0393245 ✓ в наличии		Transport Screw Gear
12	B0393060 ✓ в наличии		Development Roller Gear

15. B039/B040/B043 36 Parts Location and List

№	Артикул	Альт. артикул	Описание
1	B0392311 запросить цену →		Shutter - Toner Supply
101	04513006B запросить цену →		Tapping Screw - M3x6
2	B0392312 запросить цену →		Shutter Spring
103	07360610 запросить цену →		Bushing - 6x10
3	B0392343 запросить цену →		Drum Shutter
104	04523012B запросить цену →		Tapping Screw - M3x12
4	B0392293 запросить цену →		Pin - Front Pressure Arm
5	B0392272 запросить цену →		Recycled Toner Coil
6	B0392321 запросить цену →		Front PCU Cover
7	B0392274 запросить цену →		Recycled Toner Plate
8	B0392251 запросить цену →		Upper PCU Case
9	B0392276 запросить цену →		Rear Bushing - Toner Coil
10	B0392350 запросить цену →		Drum Holder
11	AA143444 запросить цену →		Stepped Screw
12	AB011403 ✓ в наличии		Gear - 13Z
13	AB011402 ✓ в наличии		Gear - 14Z
14	B0392335 ✓ в наличии		Pickoff Pawl
15	B0392289 ✓ в наличии		Cleaning Blade
16	B0392288 запросить цену →		Cam - Cleaning Blade
17	B0399510 ✓ в наличии		OPC Drum
18	B0392295 запросить цену →		Rear Pressure Arm - Charge Roller
19	B0392287 ✓ в наличии		Charge Roller Spring
20	B0392292 запросить цену →		Front Pressure Arm - Charge Roller
21	G0523510 запросить цену →		Charge Roller
22	G0602326 ✓ в наличии		Charge Roller Cleaner
23	B0392325 запросить цену →		Drum Shutter Stopper
24	B0392329 запросить цену →		Spacer - M3

16. TONER SUPPLY UNIT (B039/B040/B043)

№	Артикул	Альт. артикул	Описание
1	B0393031 запросить цену →		Toner Supply Unit
101	04503008B запросить цену →		Tapping Screw - M3x8
102	04523008B запросить цену →		Tapping Screw - M3x8
2	B0393360 запросить цену →		Cam - Handle
3	A1843420 запросить цену →		Bottle Chuck
4	A1843421 ✓ в наличии		Chuck Shaft
5	A1843422 запросить цену →		Toner Slider
6	B0391141 запросить цену →		Shaft - Paper Feed Frame
7	A2673556 запросить цену →		Chuck Spring - Toner Bottle
8	G0203334 ✓ в наличии		Slider Ass`y
9	B0395233 запросить цену →		Harness - High Voltage Supply
10	B0393870 запросить цену →		Terminal - Transfer
11	B0392578 запросить цену →		Grounding Plate
12	B0393380 запросить цену →		Cover - Toner Supply Unit
13	B0395219 запросить цену →		Grounding Harness
14	B0392382 запросить цену →		Quenching Lamp Terminal
15	B0393392 запросить цену →		Guide Plate - Toner Supply Unit
16	AX310039 запросить цену →		Total Counter - 7Fig 24V
17	B0393395 запросить цену →		Ground Plate - Toner Supply Unit

17. FUSING UNIT (B039/B040/B043) Rev.

№	Артикул	Альт. артикул	Описание
1	B0394102 запросить цену →		Fusing Exit Guide
2	AA143716 запросить цену →		Stepped Screw
3	AW100073 ✓ в наличии		Thermistor
4	B0394118 запросить цену →		Front Ground Plate
6	B0394101 запросить цену →		Fusing Roller Frame
7	A2322374 ✓ в наличии		Spur
8	AA066637 ✓ в наличии		Stripper Pawl Spring
9	AE044040 запросить цену →		Stripper Pawl
10	B0394141 запросить цену →		Front Terminal
11	B0394120 запросить цену →		Thermostat
12	B0395504 запросить цену →		Thermofuse
13	B0394142 запросить цену →		Center Terminal
14	B0394144 запросить цену →		Rear Terminal
15	B0394140 запросить цену →		Rear Holder
16	B0394111 запросить цену →		Fusing Lamp - 120V 800W
16	B0394112 запросить цену →		Fusing Lamp - 230V 700W
17	G0294140 запросить цену →		External Circlip
18	B0394171 ✓ в наличии		Gear - 41Z
19	G0524618 ✓ в наличии		Bearing 30x42x7
20	AE011065 ✓ в наличии		Hot Roller
21	B0394138 запросить цену →		Front Holder
22	AE020100 запросить цену →		Pressure Roller
23	B0394107 запросить цену →		Fusing Exit Door
24	AA066635 запросить цену →		Spring - Fusing Exit Guide
25	B0394135 запросить цену →		Pressure Roller Lever
26	AA066640 запросить цену →		Pressure Spring
27	G0294174 ✓ в наличии		Pressure Roller Bushing
28	B0394104 запросить цену →		Pressure Roller Frame
29	B0394170 ✓ в наличии		Stripper Pawls Roller
101	09543008B запросить цену →		Philips Screw - M3x8
102	09543010B запросить цену →		Philips Screw - M3x10
30	B0394115 запросить цену →		Fusing Entrance Guide
31	B0394117 запросить цену →		Discharge Brush
103	04523008B запросить цену →		Tapping Screw - M3x8
32	B0394114 запросить цену →		Rear Ground Plate
104	03130060B запросить цену →		Philips Pan Head Screw - M3x6
106	09543010B запросить цену →		Philips Screw - M3x10
33	B0394168 запросить цену →		Stripper Pawls Stopper

Каталог очень большой (934 позиций). Показаны первые 17 узлов со схемами; полный список доступен по запросу.
