Содержание
- 1. RICOHGROUPCOMPANIES
- 2. EXTERIOR 2 (A294/A295)
- 3. EXTERIOR 3 (A294/A295)
- 4. OPERATION PANEL (A294/A295)
- 5. DF EXTERIOR (A294/A295)
- 6. ORIGINAL FEED 1 (A294/A295)
- 7. ORIGINAL FEED 2 (A294/A295) Rev.
- 8. ORIGINAL FEED 3 (A294/A295)

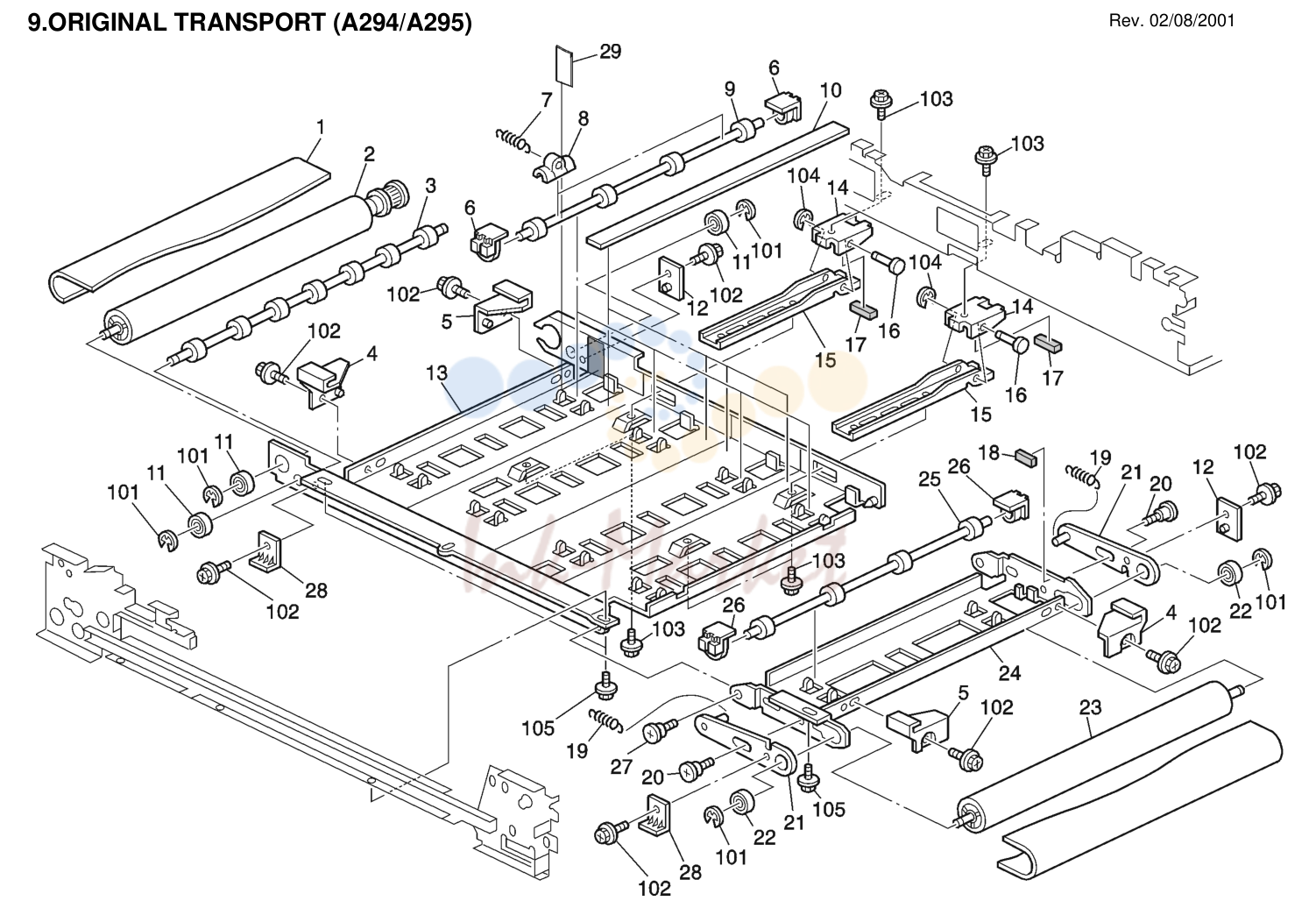

- 9. ORIGINAL TRANSPORT (A294/A295) Rev.
- 10. ORIGINAL EXIT 1 (A294/A295)
- 11. ORIGINAL EXIT 2 (A294/A295)

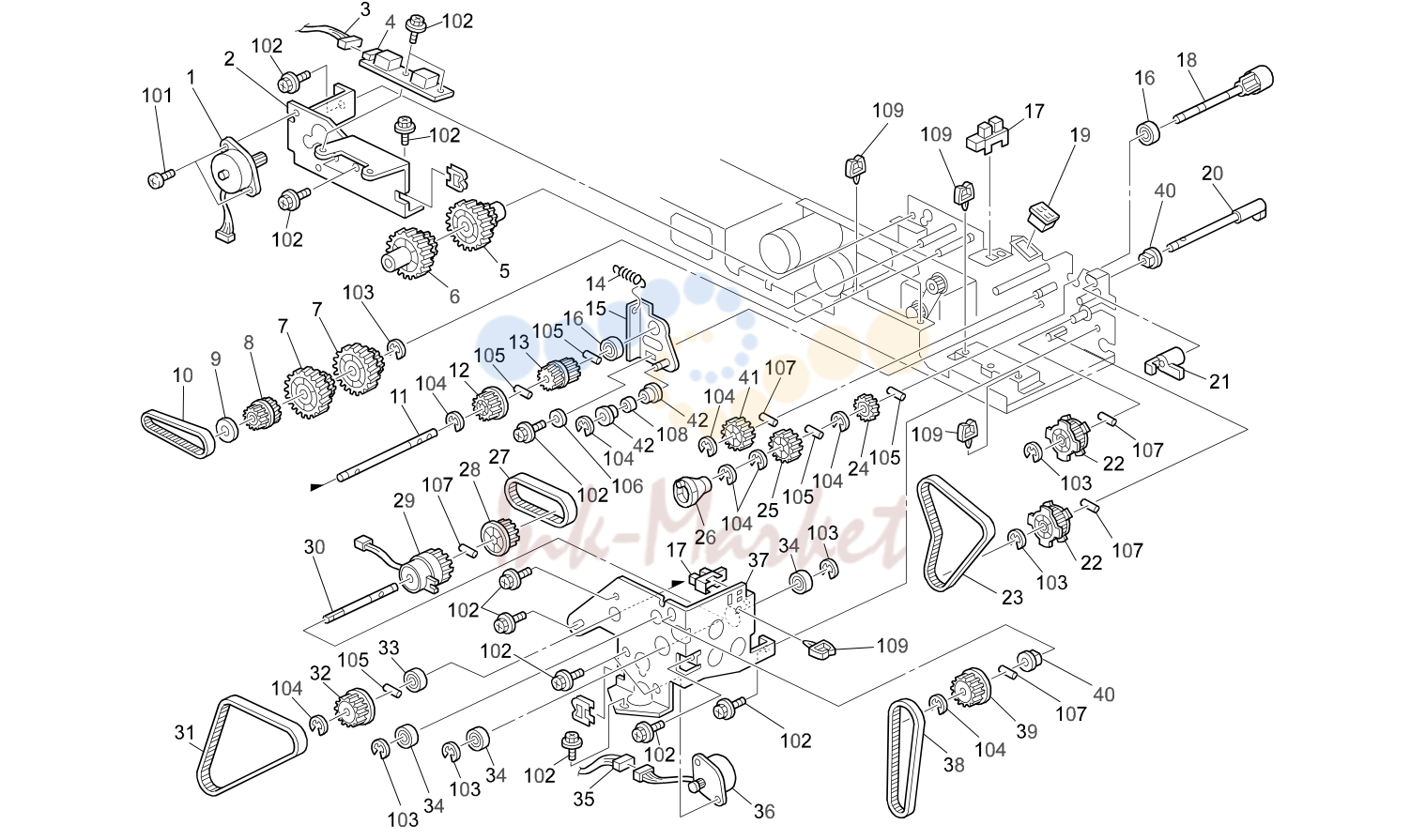

- 12. DF DRIVE SECTION 1 (A294/A295)

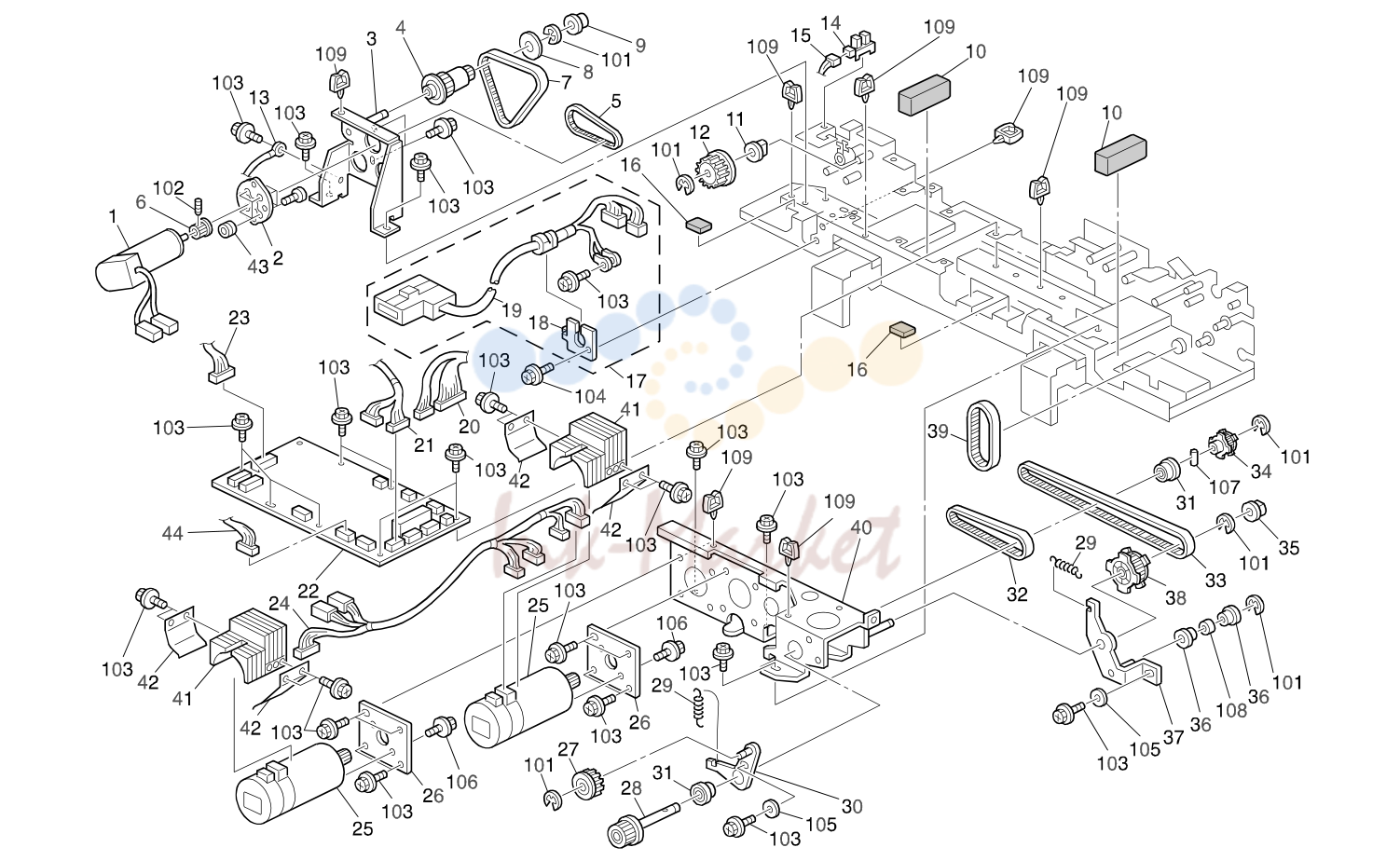

- 13. DF DRIVE SECTION 2 (A294/A295)

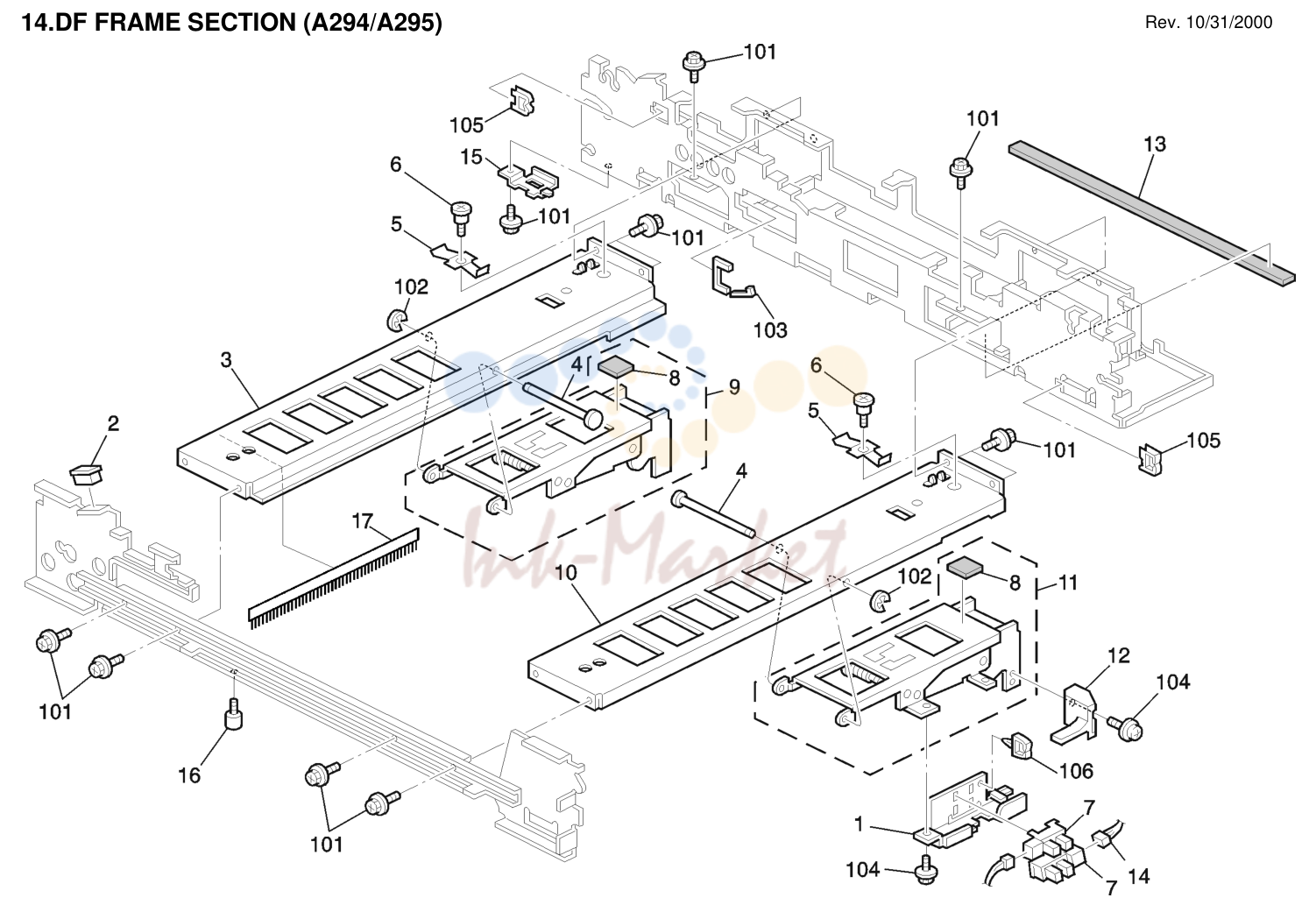

- 14. DF FRAME SECTION (A294/A295) Rev.

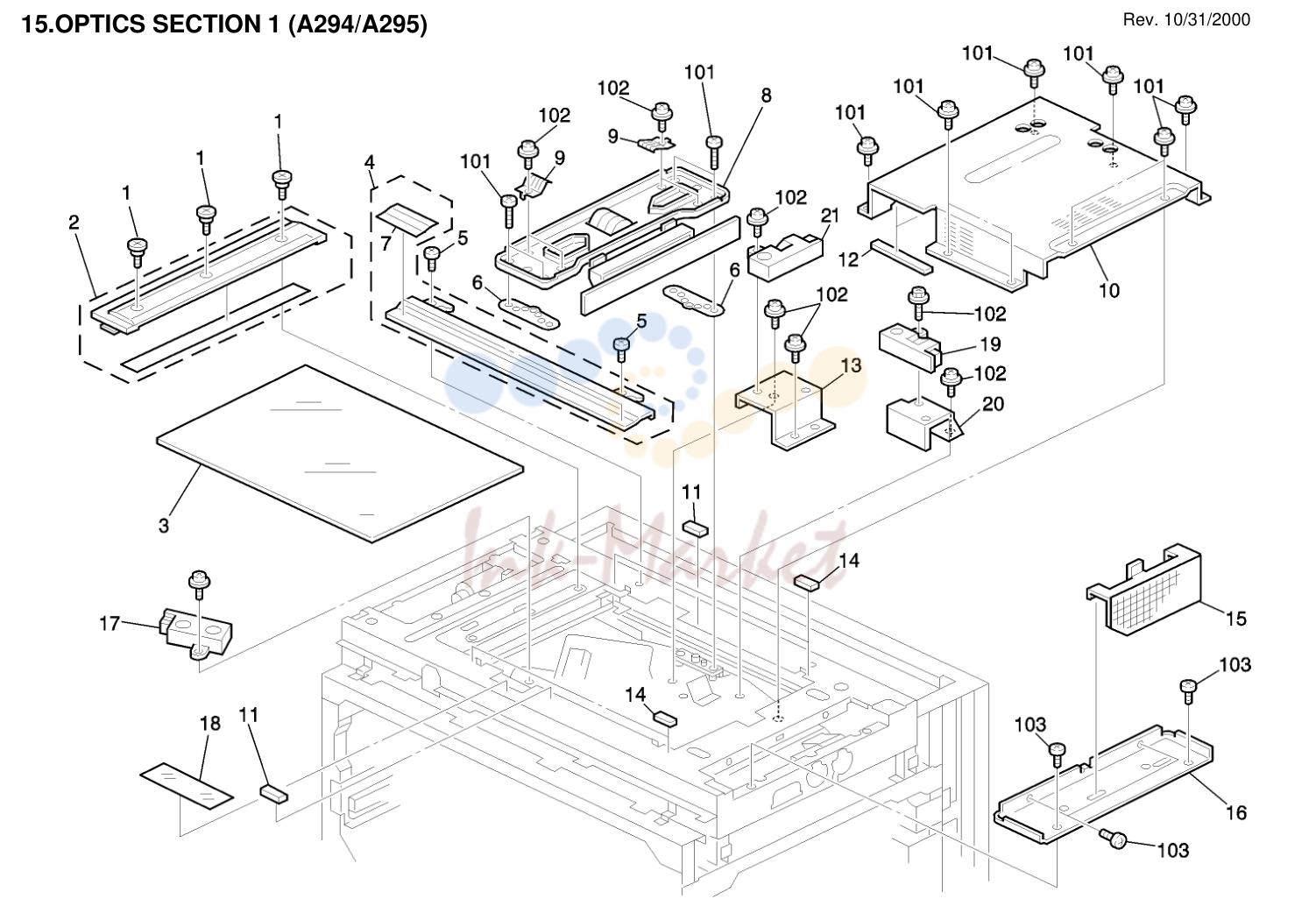

- 15. OPTICS SECTION 1 (A294/A295) Rev.

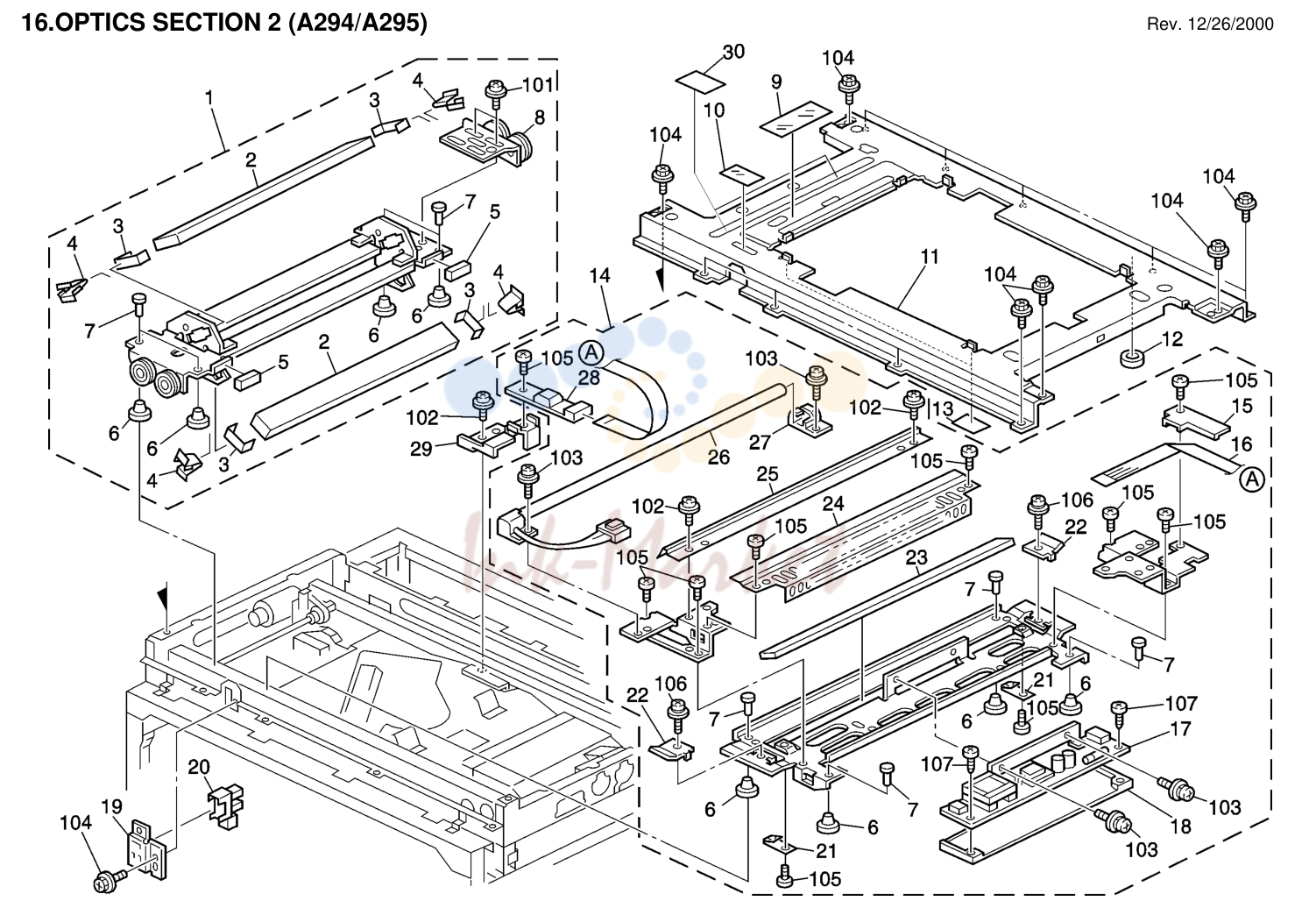

- 16. OPTICS SECTION 2 (A294/A295) Rev.
- 17. OPTICS SECTION 3 (A294/A295)
- 18. OPTICS SECTION 4 (A294/A295)
- 19. LASER UNIT (A294/A295)
- 20. TANDEM TRAY 1 (A294/A295)
- 21. TANDEM TRAY 2 (A294/A295) Rev.
- 22. TANDEM TRAY 3 (A294/A295) Rev.
- 23. UNIVERSAL TRAY (A294/A295)
- 24. PAPER FEED UNIT 1 (A294)
- 25. PAPER FEED UNIT 2 (A294/A295)
- 26. PAPER FEED UNIT 3 (A294/A295)
- 27. VERTICAL TRANSPORT (A294)
- 28. .PPAAPPEERR RREEGGIISSTTRRAATTIIOONN 11 ((AA229944/A295) Rev.
- 29. PAPER REGISTRATION 2 (A294/A295)
- 30. .PPAAPPEERR RREEGGIISSTTRRAATTIIOONN 33 ((AA229944/A295)
- 31. TONER BANK UNIT 1 (A294)
- 32. TONER BANK UNIT 2 (A294/A295)
- 33. TONER SUPPLY UNIT 1 (A294)
- 34. TONER SUPPLY UNIT 2 (A294/A295)
- 35. TONER HOPPER SECTION (A294)
- 36. DEVELOPMENT UNIT 1(A294)
- 37. DEVELOPMENT UNIT 2(A294)
- 38. A294/A295 88 Parts Location and List
- 39. A294/A295 90 Parts Location and List
- 40. A294/A295 92 Parts Location and List
- 41. A294/A295 94 Parts Location and List
- 42. TRANSFER BELT UNIT 1 (A294/A295)
- 43. TRANSFER BELT UNIT 2 (A294/A295)
- 44. FUSING UNIT 1 (A294)
- 45. FUSING UNIT 2 (A294) Rev.
- 46. FUSING UNIT 3 (A294)
- 47. FUSING UNIT 4 (A294)
- 48. PAPER EXIT SECTION 1 (A294/A295)
- 49. PAPER EXIT SECTION 2 (A294/A295) Rev.
- 50. PAPER EXIT SECTION 3 (A294/A295) Rev.
- 51. PAPER EXIT SECTION 4 (A294) Rev. 04/
- 52. DUPLEX UNIT 1 (A294/A295)
- 53. DUPLEX UNIT 2 (A294/A295)
- 54. DUPLEX UNIT 3 (A294/A295) Rev.
- 55. DUPLEX UNIT 4 (A294/A295)
- 56. DUPLEX UNIT 5 (A294/A295)
- 57. DRIVE SECTION 1 (A294/A295) Rev.
- 58. DRIVE SECTION 2 (A294/A295)
- 59. DRIVE SECTION 3 (A294/A295) Rev.
- 60. DRIVE SECTION 4 (A294/A295)
- 61. DRIVE SECTION 5 (A294/A295)
- 62. ELECTRICAL SECTION 1 (A294/A295)
- 63. ELECTRICAL SECTION 2 (A294/A295)
- 64. ELECTRICAL SECTION 3 (A294/A295) Rev.
- 65. ELECTRICAL SECTION 4 (A294)
- 66. ELECTRICAL SECTION 5 (A294)
- 67. ELECTRICAL SECTION 6 (A294/A295)
- 68. FRAME SECTION 1 (A294/A295)
- 69. FRAME SECTION 2 (A294/A295)
- 70. FRAME SECTION 3 (A294/A295)
- 71. FRAME SECTION 4 (A294/A295)
- 72. FRAME SECTION 5 (A294/A295)
- 73. MAINCONTROL BOARD (A294/A295)
- 74. BCU BOARD (A294/A295)
- 75. IO BOARD (A294/A295)
- 76. ADF MAIN CONTROL BOARD (A294/A295)
- 77. DECAL AND DOCUMENT (A294/A295)
- 78. SPECIAL TOOLS (A294/A295) Rev.
1. RICOHGROUPCOMPANIES
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A2941278 запросить цену → | Left Front Door (RIC) | |
| 101 | 04514008B запросить цену → | Philips Tapping Screw - M4x8 | |
| 1 | A2946914 запросить цену → | Left Front Door (NRG/SVN/LAN) | |
| 102 | 04504014B запросить цену → | Tapping Screw - 4x14 | |
| 1 | A2946915 запросить цену → | Left Front Door (INF) | |
| 2 | A0791406 запросить цену → | Upper Door Spacer | |
| 3 | A2941377 запросить цену → | Inner Cover - Left Upper | |
| 4 | A2941378 запросить цену → | Decal - Total Counter | |
| 5 | A2941375 запросить цену → | Inner Cover - Right Upper | |
| 6 | A2941380 запросить цену → | Inner Cover - Left | |
| 7 | A2941356 запросить цену → | Lower Right Hinge | |
| 8 | A2943698 запросить цену → | Drum Inner Cover | |
| 9 | A2941285 запросить цену → | Right Front Door (RIC A294I) | |
| 9 | A2941254 запросить цену → | Right Front Door (RIC A294II/UP-KIT) | |
| 9 | A2951285 запросить цену → | Right Front Door (RIC A295I) | |
| 9 | A2951254 запросить цену → | Right Front Door (RIC A295II/UP-KIT) | |
| 9 | A2946910 запросить цену → | Right Front Door (SVN/LAN) | |
| 9 | A2946911 запросить цену → | Right Front Door (NRG) | |
| 9 | A2946912 запросить цену → | Right Front Door (INF A294I) | |
| 9 | A2946913 запросить цену → | Right Front Door (INF A294II/UP-KIT) | |
| 9 | A2956912 запросить цену → | Right Front Door (INF A295I) | |
| 9 | A2956913 запросить цену → | Right Front Door (INF A295II/UP-KIT) | |
| 10 | A2941281 запросить цену → | Front Door Grip | |
| 11 | A2941292 запросить цену → | Door Switch Bracket | |
| 12 | A2941282 запросить цену → | Front Door Spacer Bracket | |
| 13 | A2941294 запросить цену → | Vertical Guide Stopper | |
| 14 | A0791395 запросить цену → | Left Door Stopper | |
| 15 | A2941300 запросить цену → | Decal - Misfeed Removal |

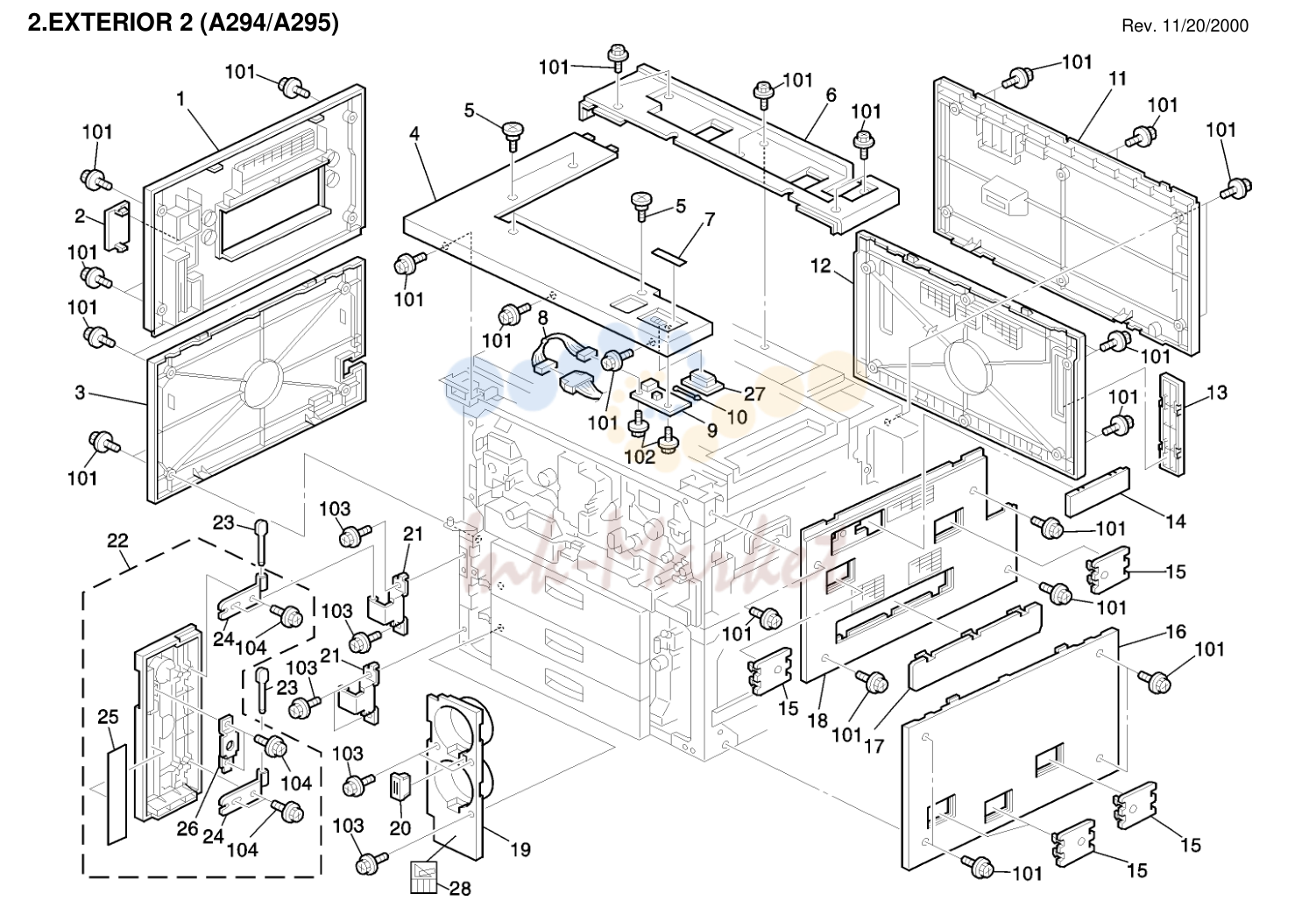

2. EXTERIOR 2 (A294/A295)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 101 | 04514008H запросить цену → | Tapping Screw - 4x8 | |
| 1 | A2941320 запросить цену → | Cover - Left Upper | |
| 102 | 04503008B запросить цену → | Tapping Screw - M3x8 | |
| 2 | A2291333 запросить цену → | Connector Cap | |
| 3 | A2941326 запросить цену → | Lower Left Cover | |
| 103 | 04514008B запросить цену → | Philips Tapping Screw - M4x8 | |
| 4 | A2941258 запросить цену → | Upper Cover | |
| 104 | 04504008B запросить цену → | Tapping Screw - 4x8 | |
| 5 | 52011796 запросить цену → | Stepped Screw - M4 | |
| 6 | A2941261 запросить цену → | Cover - Rear Upper | |
| 7 | A2941305 запросить цену → | Decal - Main Switch - English (USA) | |
| 7 | A2941306 запросить цену → | Decal - Main Switch - Symbol (EU) | |
| 8 | A2945494 запросить цену → | Harness - Main Switch | |
| 9 | B0705330 запросить цену → | Board - Main Switch | |
| 10 | A2291465 запросить цену → | LED Guide | |
| 11 | A2941330 запросить цену → | Cover - Upper Rear | |
| 12 | A2941336 запросить цену → | Cover - Under Rear | |
| 13 | A2941337 запросить цену → | Cap - Control Unit | |
| 14 | A2291331 запросить цену → | Key Counter Cap | |
| 15 | A2941312 запросить цену → | Cap - Joint LCT | |
| 16 | A2941316 запросить цену → | Cover - Right Under | |
| 17 | A2941313 запросить цену → | Cover - LCT | |
| 18 | A2941310 запросить цену → | Cover - Right Upper | |
| 19 | A2943490 запросить цену → | Inner Cover - Toner Bank | |
| 20 | H3061317 запросить цену → | Cover Magnet | |
| 21 | A2941271 запросить цену → | Hinge - Lower Front Door | |
| 22 | A2941267 запросить цену → | Lower Front Door | |
| 23 | A0961337 запросить цену → | Hinge Shaft - Lower Left | |
| 24 | A2941270 запросить цену → | Lower Front Hinge | |
| 25 | A2941272 запросить цену → | Decal - Toner Bank | |
| 26 | A2941268 запросить цену → | Door Catch Plate | |
| 27 | A2291459 запросить цену → | Keytop - Power Source | |
| 28 | A2941273 запросить цену → | Caution Decal - Toner Supply |

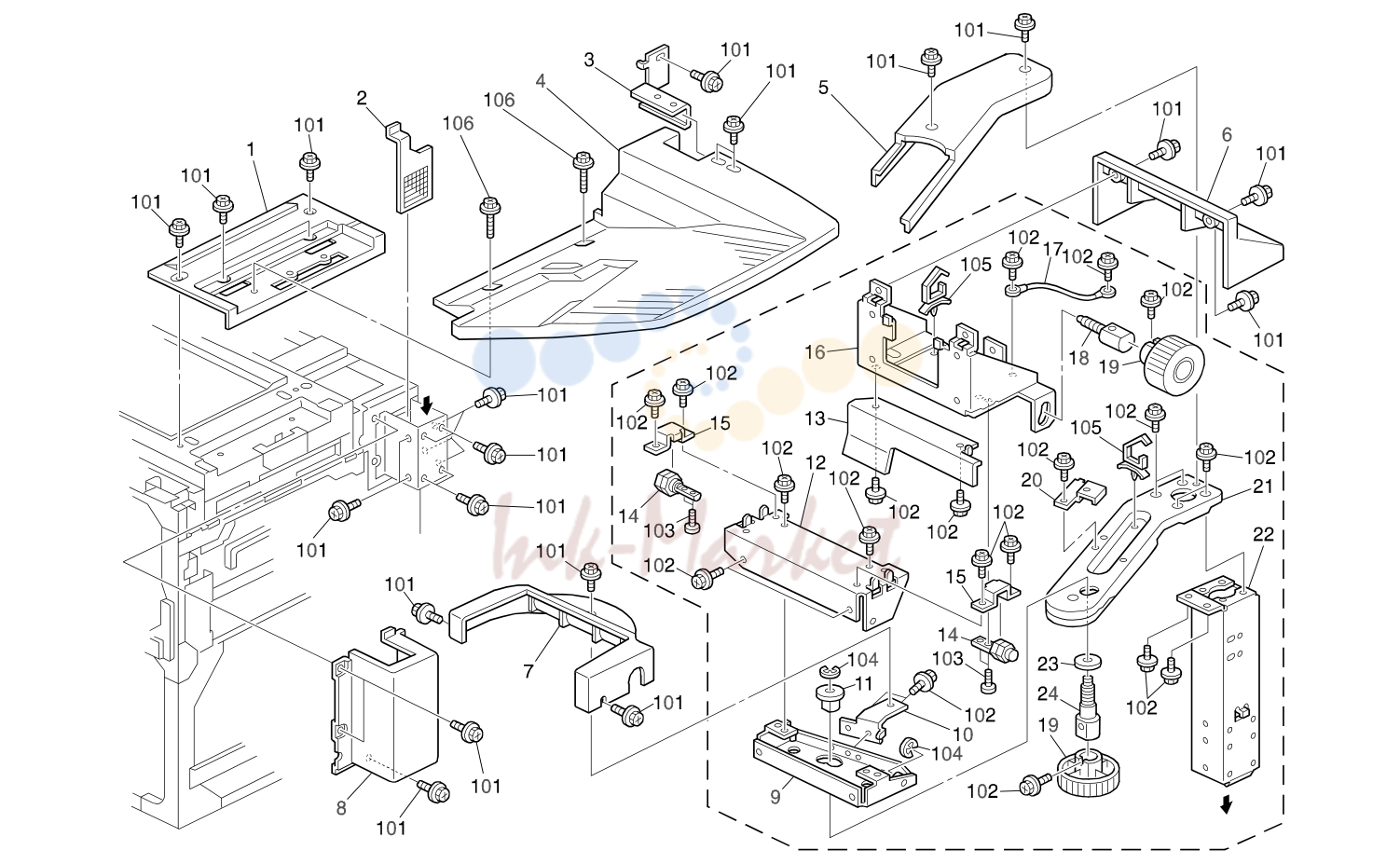

3. EXTERIOR 3 (A294/A295)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 101 | 04514008H запросить цену → | Tapping Screw - 4x8 | |
| 1 | A2941262 запросить цену → | Cover - Right Upper | |
| 2 | A2942123 запросить цену → | Dust Filter | |
| 102 | 04514008B запросить цену → | Philips Tapping Screw - M4x8 | |
| 103 | 03130080B запросить цену → | Philips Pan Head Screw - M3x8 | |
| 3 | A2941266 запросить цену → | Exit Bracket | |
| 4 | A2941265 запросить цену → | ADF Exit Tray | |
| 104 | 07200060B запросить цену → | Retaining Ring - M6 | |
| 105 | 11050229 запросить цену → | Clamp | |
| 5 | A2941424 запросить цену → | Cover - Operation Arm | |
| 6 | A2941422 запросить цену → | Cover - Upper Operation Hinge | |
| 106 | 04514012H запросить цену → | Tapping Screw M4x12 | |
| 7 | A2941423 запросить цену → | Cover - Under Operatin Hinge | |
| 8 | A2941421 запросить цену → | Cover - Operation Hinge | |
| 9 | A2941434 запросить цену → | Lower Support | |
| 10 | A2941445 запросить цену → | Bracket - Cover | |
| 11 | A2941449 запросить цену → | Bushing - Operation Panel | |
| 12 | A2941437 запросить цену → | Supporting Plate - Operation Panel | |
| 13 | A2941430 запросить цену → | Rear Cover - Operation Unit | |
| 14 | A2941429 запросить цену → | Hinge - Operation Unit | |
| 15 | A2941438 запросить цену → | Hinge Fixing Plate | |
| 16 | A2941439 запросить цену → | Operation Unit Fixing Plate | |
| 17 | A2585523 запросить цену → | Grounding Wire | |
| 18 | A2941447 запросить цену → | Shaft - Upper Operation Knob | |
| 19 | A2941440 запросить цену → | Knob - Operation Panel | |
| 20 | A2941446 запросить цену → | Bracket - Arm Cover | |
| 21 | A2941425 запросить цену → | Operation Unit Arm | |
| 22 | A2941433 запросить цену → | Arm Frame | |
| 23 | A2941441 запросить цену → | Spacer - Operation Panel | |
| 24 | A2941448 запросить цену → | Shaft - Under Operation Knob |

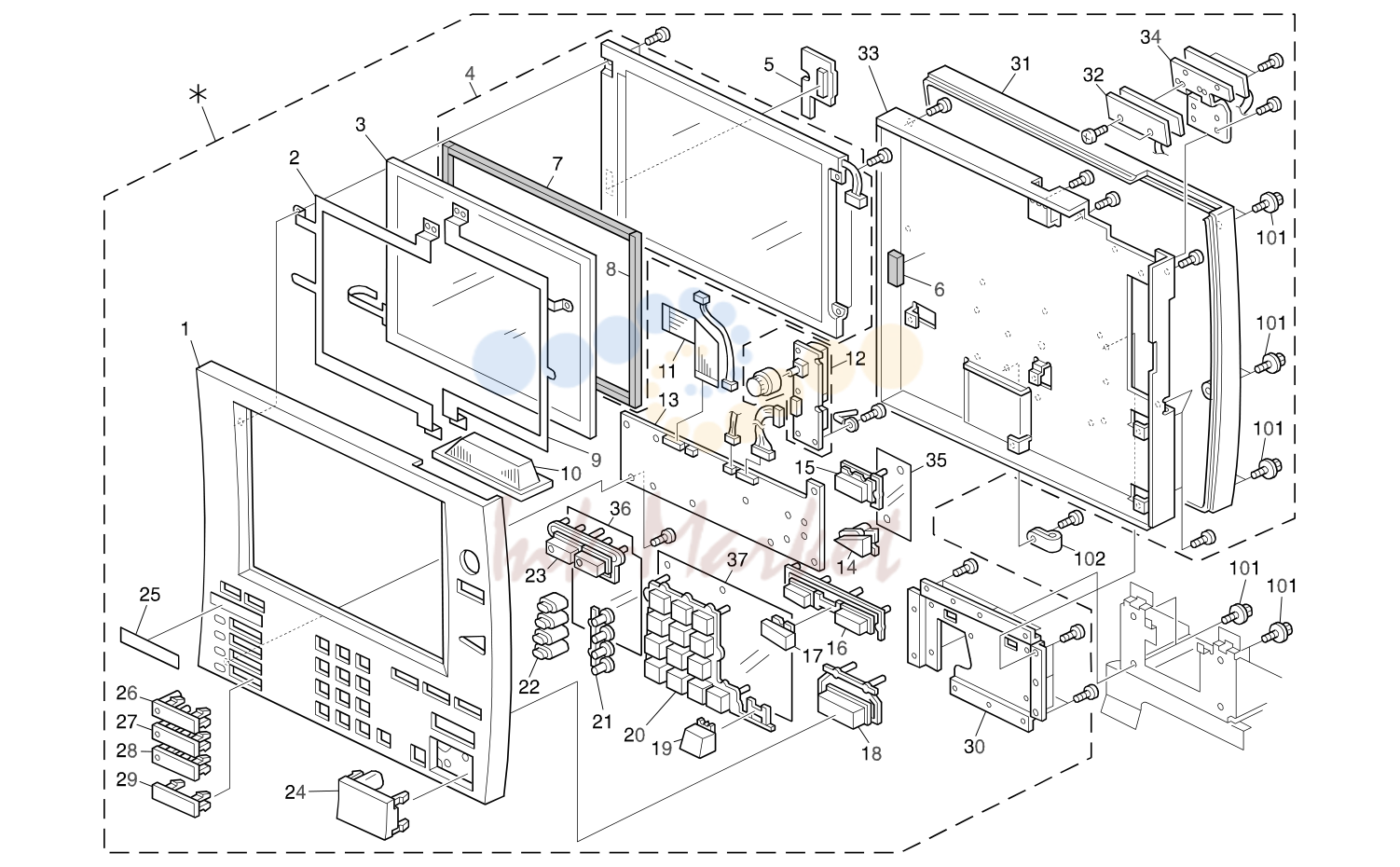

4. OPERATION PANEL (A294/A295)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 32 | A2941493 запросить цену → | PCB - LED | |
| 1 | A2941472 запросить цену → | Front Cover - Operation Unit - LT | |
| 1 | A2941473 запросить цену → | Front Cover - Operation Unit - A4 | |
| 33 | A2941531 запросить цену → | Operation Panel Frame | |
| 34 | A2941495 запросить цену → | Fixing Plate - Operation Panel | |
| 2 | A2941535 запросить цену → | Grounding Plate - Left | |
| 3 | A2945550 запросить цену → | Touch Panel - 10.4inch | |
| 35 | A2941498 запросить цену → | Cover Sheet | |
| 4 | A2941530 запросить цену → | LCD - Display | |
| 36 | A2941496 запросить цену → | Cover Sheet | |
| 5 | A2941500 запросить цену → | LED Board | |
| 37 | A2941497 запросить цену → | Cover Sheet | |
| 6 | A2941532 запросить цену → | Cable Holder | |
| 7 | A2591482 запросить цену → | Side Sponge | |
| 8 | A2591481 запросить цену → | Lengthwise Sponge | |
| 9 | A2941534 запросить цену → | Grounding Plate - Right | |
| 10 | A2941492 запросить цену → | Lens - LED | |
| 11 | A2941533 запросить цену → | Flat Cable | |
| 12 | A2941491 запросить цену → | PCB - Inverter | |
| 13 | A2941490 запросить цену → | PCB - Operation Panel | |
| 14 | A2941482 запросить цену → | Key Top - Language Selection | |
| 15 | A1761494 запросить цену → | Keytop - Interrupt | |
| 16 | A2941478 запросить цену → | Key Top - Standby | |
| 17 | A2941540 запросить цену → | Key Top - Clear | |
| 18 | A2941476 запросить цену → | Key Top - Stop | |
| 19 | A2941479 запросить цену → | Key Top - Proof | |
| 20 | A2941477 запросить цену → | Key Top - 10 Key | |
| 21 | A2941489 запросить цену → | Spacer - Key Top | |
| 22 | A2941488 запросить цену → | Lens - Application | |
| 23 | A2941487 запросить цену → | Key Top - Counter | |
| 24 | A2941475 запросить цену → | Key Top - Start | |
| 25 | A2941499 запросить цену → | Display Film - LED | |
| 26 | A2941541 запросить цену → | Key Top Application 1 - LT | |
| 26 | A2941545 запросить цену → | Key Top - Application 1 - A4 | |
| 27 | A2941542 запросить цену → | Key Top Application 2 - LT | |
| 27 | A2941546 запросить цену → | Key Top Application 2 - A4 | |
| 28 | A2941543 запросить цену → | Key Top Application 3 - LT | |
| 101 | 04513008H запросить цену → | Tapping Screw - 3x8 | |
| 28 | A2941547 запросить цену → | Key Top - Application 3 - A4 | |
| 29 | A2941486 запросить цену → | Cap - Key Top | |
| 102 | 11050310 запросить цену → | Harness Clamp - LWS-1S |

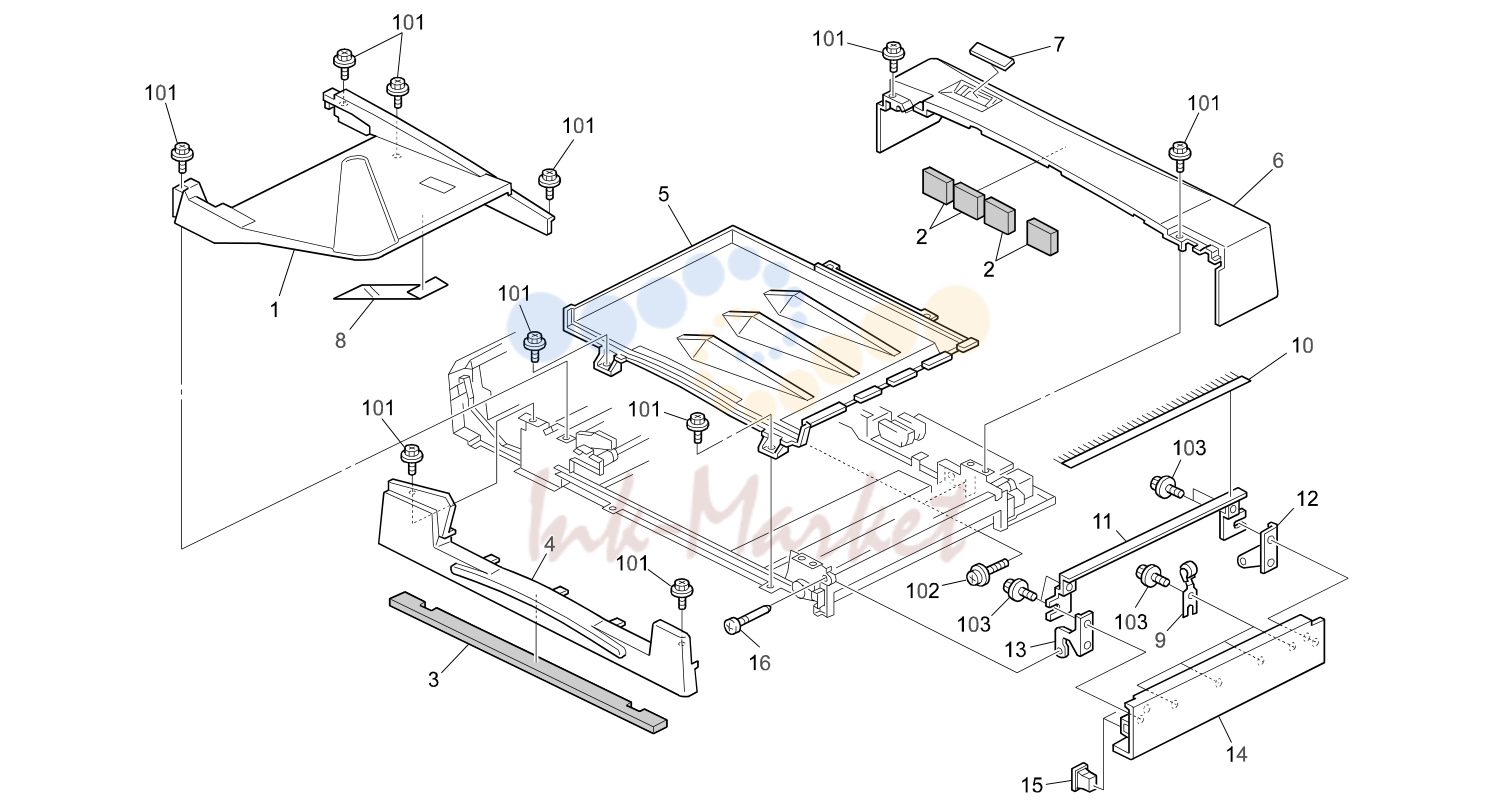

5. DF EXTERIOR (A294/A295)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 101 | 04513008B запросить цену → | Tapping Screw - M3x8 | |
| 1 | A8061821 запросить цену → | Original Table | |
| 102 | 09515010B запросить цену → | Philips Screw With Washer - M5x10 | |
| 2 | B3014425 запросить цену → | Noise Reduction Pad | |
| 103 | 04504012B запросить цену → | Tapping Screw - M4x12 | |
| 3 | B3014411 запросить цену → | Noise Reduction Pad | |
| 4 | A8061712 запросить цену → | Front Cover | |
| 5 | A8061792 запросить цену → | Original Table Cover | |
| 6 | B3011731 запросить цену → | Rear Cover | |
| 7 | A8064341 запросить цену → | Display Panel | |
| 8 | B3011835 запросить цену → | Original Holder | |
| 9 | A5481241 запросить цену → | Driven Roller Ass’y | |
| 10 | AA120032 запросить цену → | Antistatic Brush | |
| 11 | A8063266 запросить цену → | Discharge Brush Bracket | |
| 12 | A8063261 запросить цену → | Inner Back Cover Bracket | |
| 13 | A8063251 запросить цену → | Exit Cover Bracket | |
| 14 | A8061781 запросить цену → | Exit Cover | |
| 15 | G0121531 запросить цену → | Magnet | |
| 16 | 54462824 запросить цену → | Screw - Duplex Guide Plate |

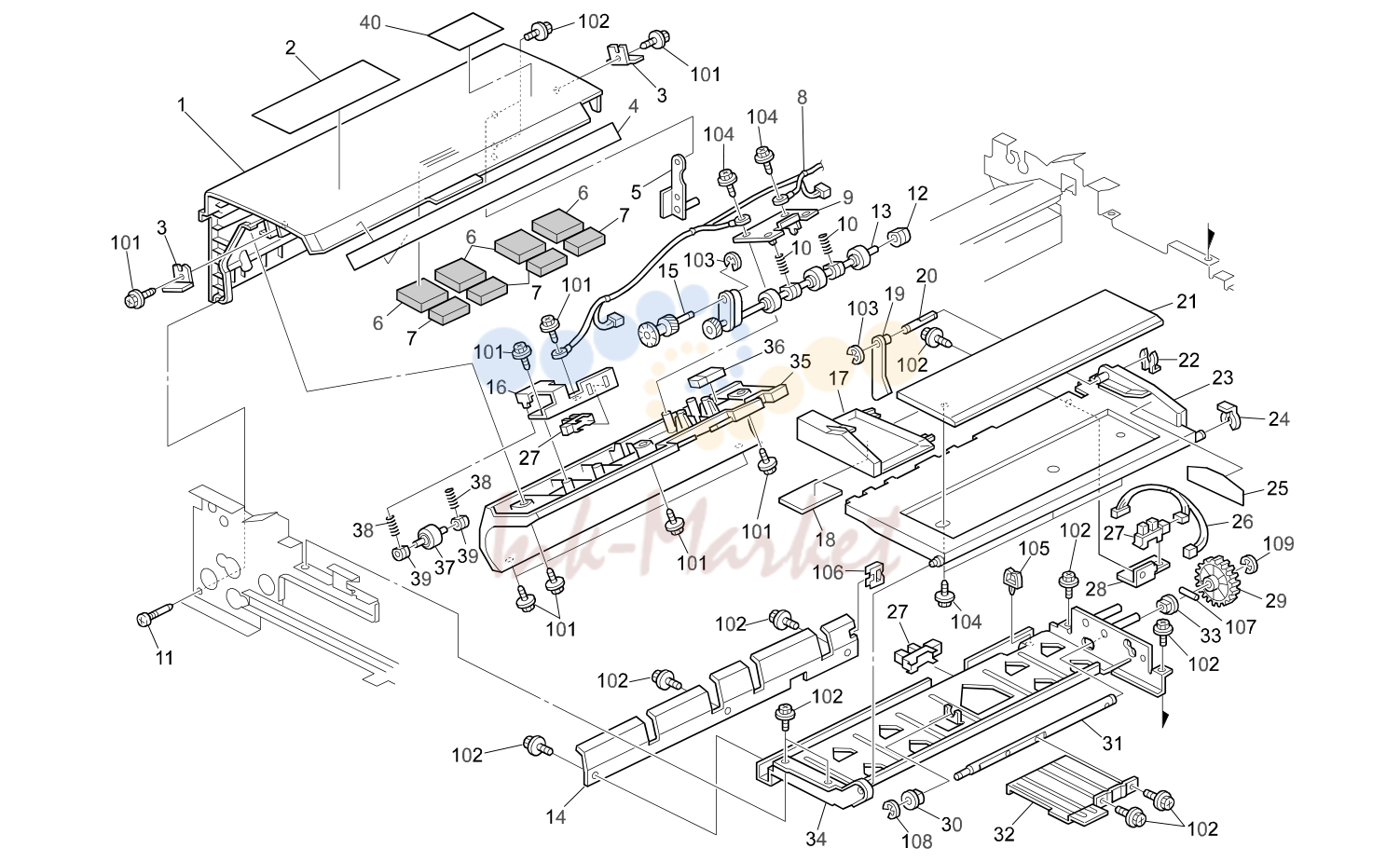

6. ORIGINAL FEED 1 (A294/A295)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 36 | AW010076 запросить цену → | Photosensor - PS-117D1 | |
| 1 | A8061761 запросить цену → | Paper Feed Cover | |
| 2 | A8064311 запросить цену → | Decal - Misfeed Removal | |
| 37 | B3011198 запросить цену → | Pull-out Driven Roller - Front | |
| 3 | A8061371 запросить цену → | Magnet Catch - Paper Feed Cover | |
| 38 | B3014222 запросить цену → | Spring | |
| 39 | B3011192 запросить цену → | Bushing - 4x6x6 | |
| 4 | A8064331 запросить цену → | Decal - Original Size | |
| 5 | A8061361 запросить цену → | Cover Bracket | |
| 40 | B3014351 запросить цену → | Caution Decal | |
| 6 | B3014421 запросить цену → | Noise Reduction Pad - Right | |
| 7 | B3014422 запросить цену → | Noise Reduction Pad - Left | |
| 8 | B3015405 запросить цену → | DC Relay Harness | |
| 9 | A8061181 запросить цену → | Pressure Roller Bracket - Pull Out | |
| 10 | B3014211 запросить цену → | Spring | |
| 11 | 54462824 запросить цену → | Screw - Duplex Guide Plate | |
| 12 | A6801661 запросить цену → | Bushing - 4mm | |
| 13 | B3011191 запросить цену → | Pull-out Driven Roller | |
| 14 | A8061335 запросить цену → | Original Table Guide Plate | |
| 15 | B3011195 запросить цену → | Gear - 19Z | |
| 16 | B3011188 запросить цену → | Sensor Bracket | |
| 17 | A8061881 запросить цену → | Side Fence | |
| 18 | A3764599 запросить цену → | Side Fence Pad | |
| 19 | B3011351 запросить цену → | Original Feeler | |
| 20 | A8061353 запросить цену → | Feeler Stud | |
| 21 | A6804151 запросить цену → | Side Fence Guide | |
| 22 | 52062686 запросить цену → | Snap Ring | |
| 23 | A8061861 запросить цену → | Original Table Base | |
| 24 | 52152621 запросить цену → | Snap Ring - M6 | |
| 25 | A8064321 запросить цену → | Decal - Original Stack Hight | |
| 26 | A8065790 запросить цену → | Original Sensor Harness | |
| 101 | 04504008B запросить цену → | Tapping Screw - 4x8 | |
| 27 | AW020075 запросить цену → | Photointerruptor | |
| 102 | 04514008B запросить цену → | Philips Tapping Screw - M4x8 | |
| 28 | A8061356 запросить цену → | Original Sensor Bracket | |
| 103 | 07200030B запросить цену → | Retaining Ring - M3 | |
| 29 | A8062281 запросить цену → | Gear - Z47 | |
| 104 | 04524008B запросить цену → | Binding Self Tapping Screw - M4x8 | |
| 30 | 50530447 запросить цену → | Bushing - 6mm | |
| 31 | A8061346 запросить цену → | Base Shaft | |
| 105 | 11050230 запросить цену → | Clamp | |
| 32 | A8061342 запросить цену → | Base Lever | |
| 106 | 11050328 запросить цену → | Harness Clamp - ES-0505 | |
| 33 | 50530223 ✓ в наличии | Bushing - 8mm | |
| 107 | 06320140G запросить цену → | Parallel Pin | |
| 108 | 07200040B запросить цену → | Retaining Ring - M4 | |
| 34 | A8061331 запросить цену → | Original Table Stay | |
| 109 | 07200060B запросить цену → | Retaining Ring - M6 | |
| 35 | B3011171 запросить цену → | Pulley Cover |

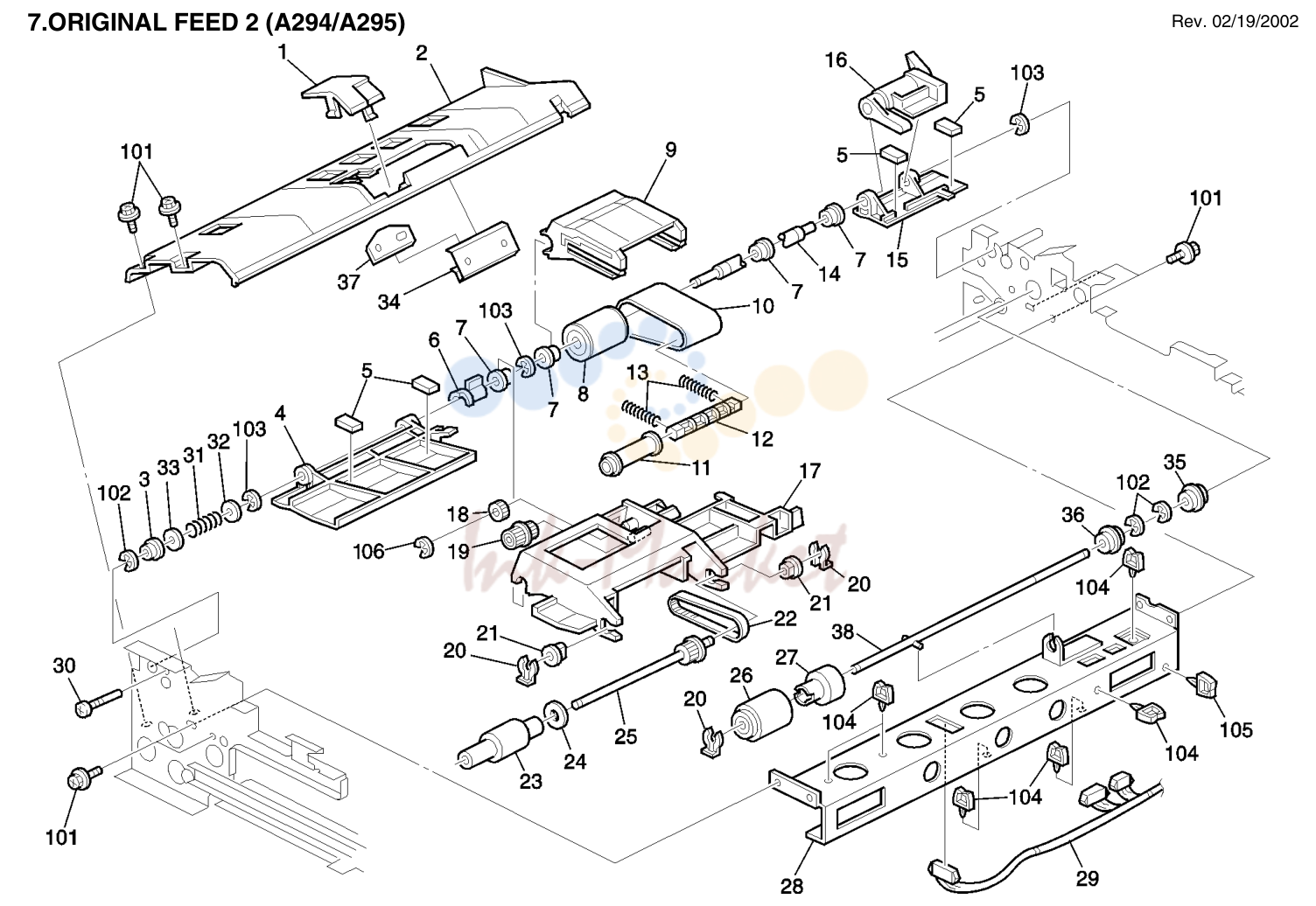

7. ORIGINAL FEED 2 (A294/A295) Rev.
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A8061152 запросить цену → | Upper Guide Plate | |
| 36 | A2323565 запросить цену → | Ball Bearing - 6x10x3mm | |
| 37 | B3011155 запросить цену → | Separation Support Pad | |
| 2 | A8061151 запросить цену → | Upper Guide Plate | |
| 38 | B3012511 запросить цену → | Reverse Roller Shaft | |
| 3 | B3011286 запросить цену → | Bushing - 6x10x6 | |
| 4 | A8061161 запросить цену → | Entrance Guide Plate - Front | |
| 5 | A8061163 запросить цену → | Guide Plate Cushion | |
| 6 | A6801621 запросить цену → | Feed-in Unit Stopper | |
| 7 | B3011286 запросить цену → | Bushing - 6x10x6 | |
| 8 | A8061293 запросить цену → | Feed Belt Drive Roller | |
| 9 | A8061292 ✓ в наличии | Feed Belt Bracket | |
| 10 | A8061295 ✓ в наличии | Feed Belt | |
| 11 | A8061294 запросить цену → | Feed Belt Driven Roller | |
| 12 | A8061298 запросить цену → | Transport Belt Roller Shaft | |
| 13 | A8064261 запросить цену → | Spring Belt Guide Roller | |
| 14 | A8061282 запросить цену → | Separation Drive Shaft | |
| 15 | A8061162 запросить цену → | Entrance Guide Plate - Inner | |
| 16 | A8061328 запросить цену → | Release Lever | |
| 17 | B3011314 запросить цену → | Pick-up Roller Bracket | |
| 18 | A8062271 запросить цену → | Gear - Z18 | |
| 19 | A8062151 запросить цену → | Timing Pulley - T19/Z23 S2M/M0.6 | |
| 20 | 54472681 запросить цену → | Snap Ring | |
| 21 | 50530447 запросить цену → | Bushing - 6mm | |
| 22 | A8064118 запросить цену → | Timing Belt - B40S2M148 | |
| 23 | A8061321 ✓ в наличии | Pickup Roller | |
| 24 | AA132171 запросить цену → | Spacer - 6x20x1 | |
| 25 | A8062153 запросить цену → | Timing Pulley - T27 S2M | |
| 26 | A8592241 ✓ в наличии | Separation Roller | |
| 27 | A2946700 ✓ в наличии | Torque Limiter - 53mnxm | |
| 28 | A8061141 запросить цену → | Reverse Roller Stay | |
| 29 | A8065745 запросить цену → | Paper Siz Sensor Harness | |
| 101 | 04513008B запросить цену → | Tapping Screw - M3x8 | |
| 30 | 54154145 запросить цену → | Stud | |
| 102 | 07200040B запросить цену → | Retaining Ring - M4 | |
| 31 | AA063315 запросить цену → | Spring - Belt Drive Shaft | |
| 103 | 07200060B запросить цену → | Retaining Ring - M6 | |
| 32 | AA132013 запросить цену → | Spacer | |
| 33 | A4181158 ✓ в наличии | Spacer - M6.5x1 | |
| 104 | 11050230 запросить цену → | Clamp | |
| 105 | 11050199 запросить цену → | Clamp | |
| 34 | B3011156 запросить цену → | Separation Pad Holder | |
| 35 | A2323562 запросить цену → | Ball Bearing - 6x12x4mm | |
| 106 | 07200030B запросить цену → | Retaining ring - M3 |

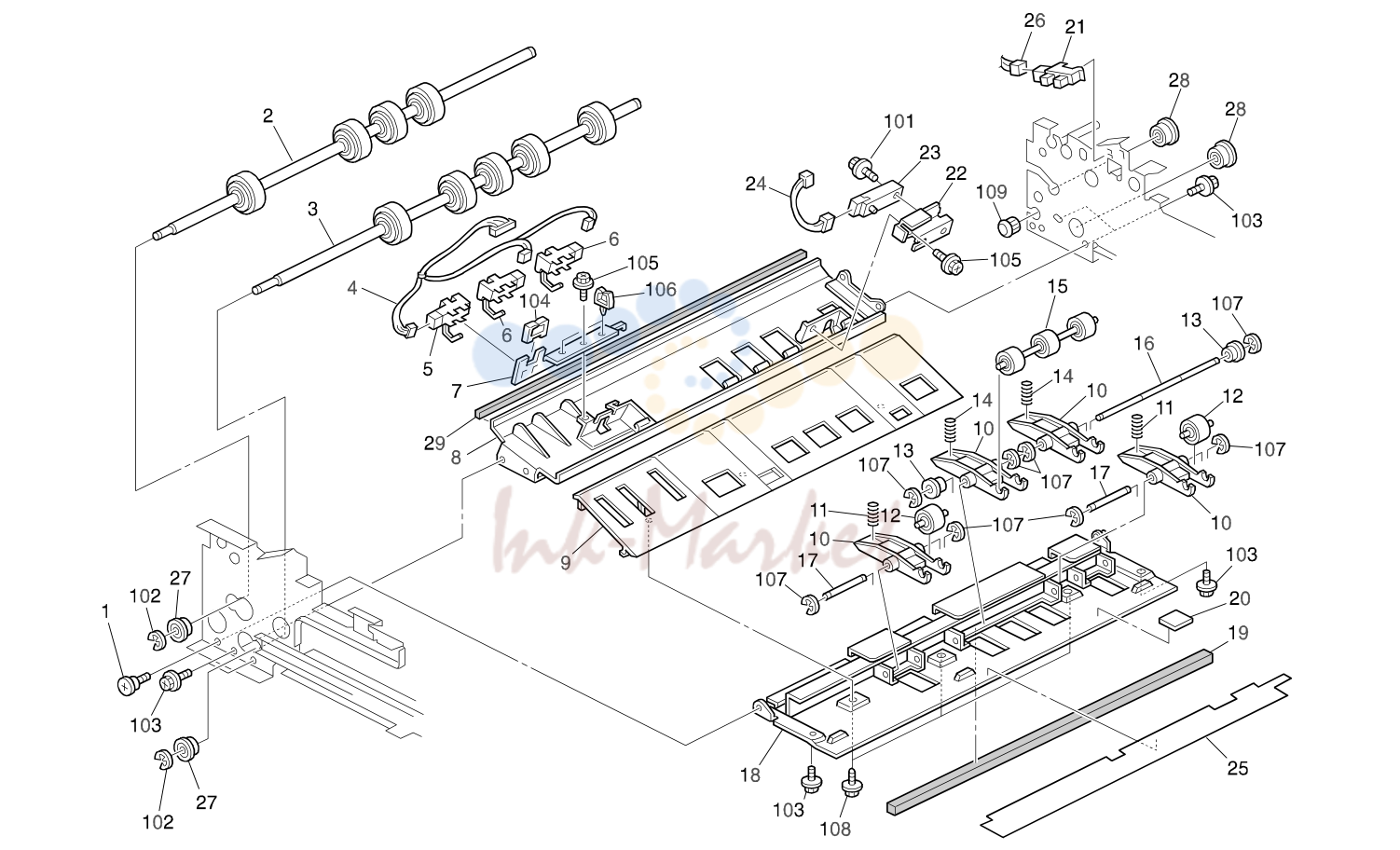

8. ORIGINAL FEED 3 (A294/A295)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 101 | 04513012B запросить цену → | Tapping Screw With Washer - M3x12 | |
| 1 | AA143074 запросить цену → | Stepped Screw - M4x5 | |
| 102 | 07200040B запросить цену → | Retaining Ring - M4 | |
| 2 | A8061271 запросить цену → | Pull Out Drive Roller | |
| 3 | A8061276 запросить цену → | Transport Drive Roller | |
| 103 | 04513008B запросить цену → | Tapping Screw - M3x8 | |
| 104 | 11050328 запросить цену → | Harness Clamp - ES-0505 | |
| 4 | A8065745 запросить цену → | Paper Siz Sensor Harness | |
| 5 | AW020104 ✓ в наличии | Photointerruptor | |
| 105 | 04513006B запросить цену → | Tapping Screw - M3x6 | |
| 6 | AW020095 запросить цену → | Photointerruptor | |
| 106 | 11050199 запросить цену → | Clamp | |
| 7 | A8061226 запросить цену → | Paper Size Sensor Bracket | |
| 107 | 07200030B запросить цену → | Retaining Ring - M3 | |
| 8 | A8061211 запросить цену → | Middle Guide Plate | |
| 108 | 04503008B запросить цену → | Tapping Screw - M3x8 | |
| 109 | 11060193 запросить цену → | Bushing - 7.9mm | |
| 9 | A8061241 запросить цену → | Lower Guide Plate | |
| 10 | A8061251 запросить цену → | Transport Roller Arm | |
| 11 | B3014226 запросить цену → | Spring | |
| 12 | A8061266 запросить цену → | Driven Roller | |
| 13 | 53241658 запросить цену → | Bushing- 4x8x4.5mm | |
| 14 | A8064221 запросить цену → | Compression Spring | |
| 15 | A8061261 запросить цену → | Middle Driven Roller | |
| 16 | A8061256 запросить цену → | Middle Shaft - Roller Arm | |
| 17 | A8061257 запросить цену → | Roller Arm Shaft | |
| 18 | A8061231 запросить цену → | Paper Feed Base | |
| 19 | B3014413 запросить цену → | Noise Absorbing Pad | |
| 20 | A4221063 запросить цену → | Seal - 0.7x13x20 | |
| 21 | AW020075 запросить цену → | Photointerruptor | |
| 22 | A8061221 запросить цену → | Registration Sensor Bracket | |
| 23 | AW010076 запросить цену → | Photosensor - PS-117D1 | |
| 24 | A8065740 запросить цену → | Registration Sensor Harness | |
| 25 | B3011247 запросить цену → | Entrance Guide | |
| 26 | B3015455 запросить цену → | DC Relay Harness | |
| 27 | A2323562 запросить цену → | Ball Bearing - 6x12x4mm | |
| 28 | A2323566 запросить цену → | Ball Bearing - 8x16x5 | |
| 29 | G0203897 запросить цену → | Discharge Brush - Transport |
9. ORIGINAL TRANSPORT (A294/A295) Rev.
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 101 | 07200040B запросить цену → | Retaining Ring - M4 | |
| 1 | B3011441 запросить цену → | Transport Belt | |
| 2 | B3011432 запросить цену → | Belt Drive Roller | |
| 102 | 04513008B запросить цену → | Tapping Screw - M3x8 | |
| 3 | B3011451 запросить цену → | Belt Pressure Roller | |
| 103 | 04514006B запросить цену → | Tapping Screw - 4x6 | |
| 4 | B3011443 запросить цену → | Transport Belt Stopper - Front | |
| 104 | 07200030B запросить цену → | Retaining Ring - M3 | |
| 105 | 04513006B запросить цену → | Tapping Screw - M3x6 | |
| 5 | B3011444 запросить цену → | Transport Belt Stopper - Rear | |
| 6 | A6102136 запросить цену → | Bushing | |
| 7 | A6102133 запросить цену → | Tension Spring | |
| 8 | A6102132 запросить цену → | Pressure Bushing | |
| 9 | B3011481 запросить цену → | Belt Pressure Roller | |
| 10 | B3014431 запросить цену → | Vibration Absorbing Pad | |
| 11 | A2323565 запросить цену → | Ball Bearing - 6x10x3mm | |
| 12 | B3011445 запросить цену → | Rear Spacer | |
| 13 | B3011412 запросить цену → | Transport Belt Plate | |
| 14 | A6801446 запросить цену → | Transport Unit Arm | |
| 15 | A5481442 запросить цену → | Transport Arm | |
| 16 | A6801443 запросить цену → | Arm Shaft | |
| 17 | A5481448 запросить цену → | Arm Cushion | |
| 18 | AA161138 запросить цену → | Cushion - 1.1 | |
| 19 | B3011427 запросить цену → | Spring | |
| 20 | B3011491 запросить цену → | Stepped Screw | |
| 21 | B3011423 запросить цену → | Tension Bracket | |
| 22 | A2323562 запросить цену → | Ball Bearing - 6x12x4mm | |
| 23 | B3011436 запросить цену → | Transport Belt Roller | |
| 24 | B3011422 запросить цену → | Transport Stay | |
| 25 | A6102161 запросить цену → | Belt Pressure Roller | |
| 26 | A6102137 запросить цену → | Pressure Roller Bushing | |
| 27 | A4983118 запросить цену → | Stepped Screw - M4 | |
| 28 | B3011449 запросить цену → | Front Spacer | |
| 29 | B3011141 запросить цену → | Rubber Cushion |

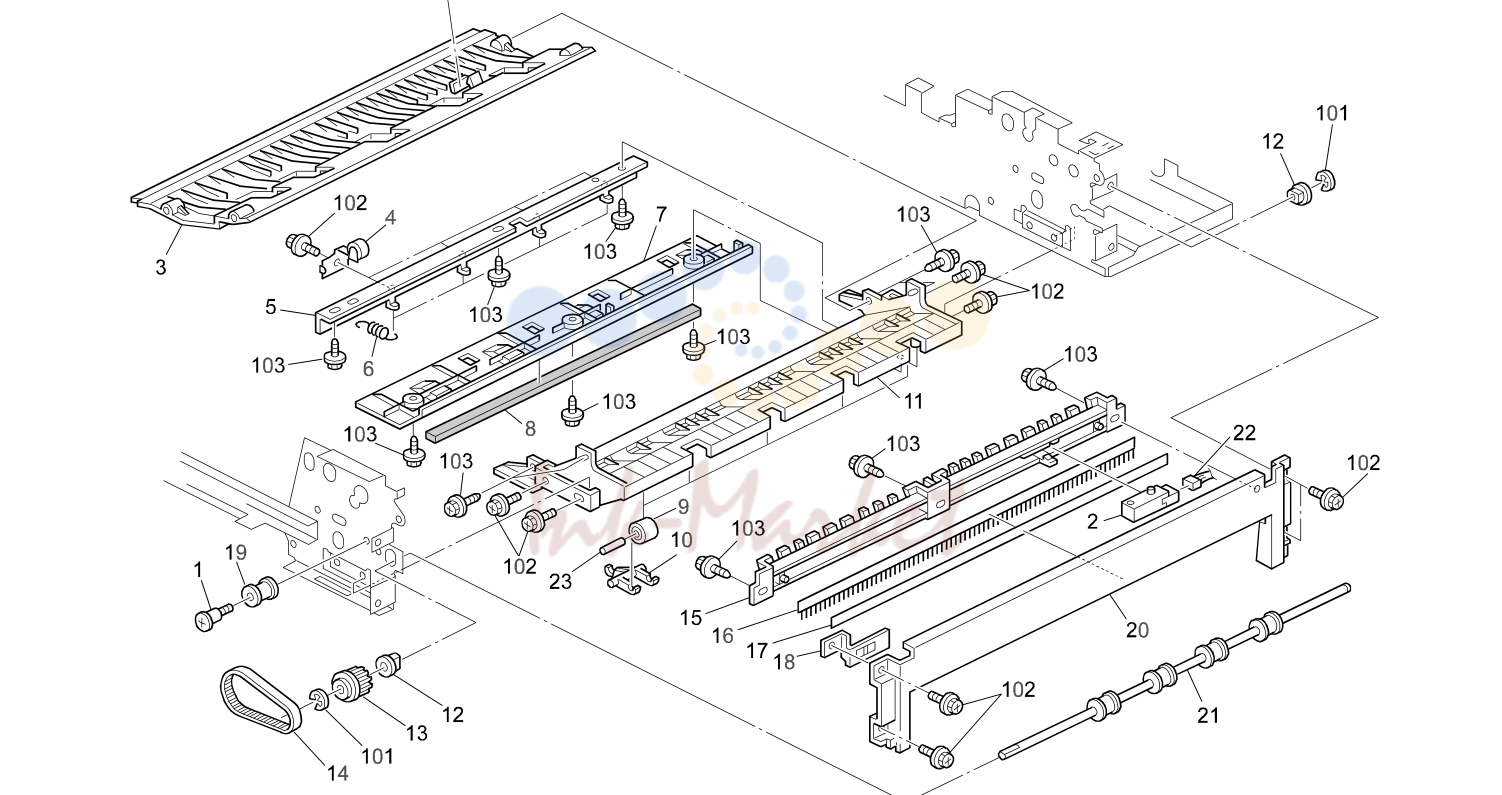

10. ORIGINAL EXIT 1 (A294/A295)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 101 | 07200040B запросить цену → | Retaining Ring - M4 | |
| 1 | AA143020 запросить цену → | Stepped Screw - M4 | |
| 2 | AW010076 запросить цену → | Photosensor - PS-117D1 | |
| 102 | 04513008B запросить цену → | Tapping Screw - M3x8 | |
| 3 | B3013161 запросить цену → | Left Exit Guide | |
| 103 | 04503008B запросить цену → | Tapping Screw - M3x8 | |
| 4 | A8063151 запросить цену → | Driven Exit Roller | |
| 5 | A8063142 запросить цену → | Guide Plate Bracket | |
| 6 | B3013135 запросить цену → | Spring | |
| 7 | A8063171 запросить цену → | Lower Exit Cover | |
| 8 | B3014413 запросить цену → | Noise Absorbing Pad | |
| 9 | B3013184 запросить цену → | Reverse Driven Roller | |
| 10 | A5481234 запросить цену → | Driven Roller Arm | |
| 11 | B3013131 запросить цену → | Lower Guide Plate | |
| 12 | 50530447 запросить цену → | Bushing - 6mm | |
| 13 | A8063281 запросить цену → | Timing Pulley - T14 S3M | |
| 14 | AA043548 запросить цену → | Timing Belt - B40S3M150 | |
| 15 | A8063211 запросить цену → | Right Exit Guide Plate | |
| 16 | AA120032 запросить цену → | Antistatic Brush | |
| 17 | A8063222 запросить цену → | Seal | |
| 18 | A8063221 запросить цену → | Exit Ground Plate | |
| 19 | A3513459 запросить цену → | Idler | |
| 20 | A8061921 запросить цену → | Right Cover | |
| 21 | A8063111 запросить цену → | Drive Exit Roller | |
| 22 | B3015450 запросить цену → | DC Harness | |
| 23 | B3013185 запросить цену → | Driven Roller Shaft |

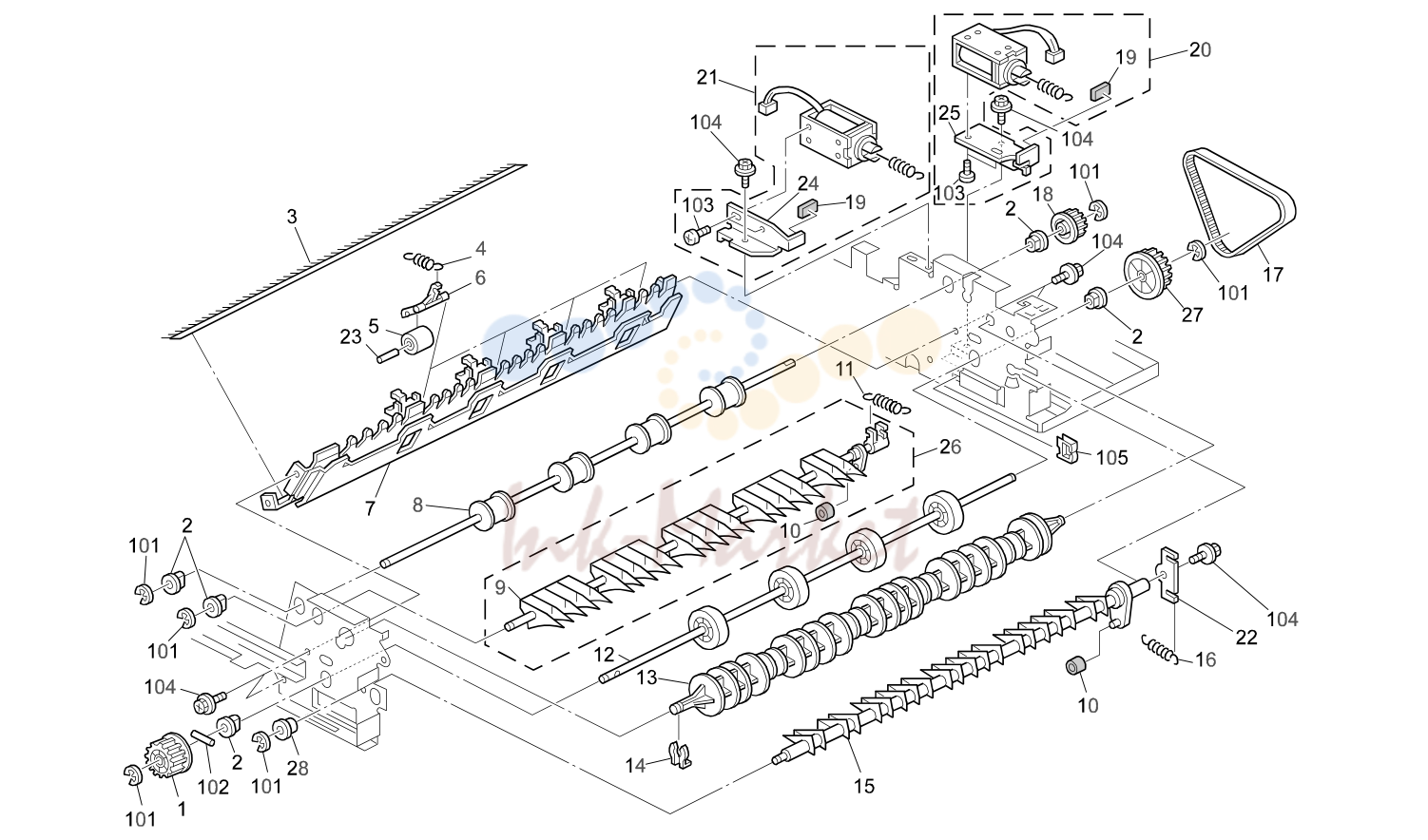

11. ORIGINAL EXIT 2 (A294/A295)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 101 | 07200040B запросить цену → | Retaining Ring - M4 | |
| 1 | A6802321 запросить цену → | Pulley - 30T | |
| 2 | 50530447 запросить цену → | Bushing - 6mm | |
| 102 | 06320120G запросить цену → | Parallel Pin - 2x12 | |
| 103 | 03530060B запросить цену → | Philips Pan Head Screw - M3x6 | |
| 3 | A5481217 запросить цену → | Antistatic Brush - Paper Exit | |
| 4 | B3013186 запросить цену → | Spring | |
| 104 | 04513008B запросить цену → | Tapping Screw - M3x8 | |
| 105 | 11050230 запросить цену → | Clamp | |
| 5 | B3013184 запросить цену → | Reverse Driven Roller | |
| 6 | A5481234 запросить цену → | Driven Roller Arm | |
| 7 | B3013181 запросить цену → | Invertor Guide Plate | |
| 8 | A5481261 запросить цену → | Exit Roller | |
| 9 | A5481321 запросить цену → | Exchange Powl | |
| 10 | A5481317 запросить цену → | Lever Cushion | |
| 11 | A8064232 запросить цену → | Tension Spring | |
| 12 | B3013271 запросить цену → | Reverse Drive Roller | |
| 13 | A5481231 запросить цену → | Guide Roller | |
| 14 | 52152621 запросить цену → | Snap Ring - M6 | |
| 15 | B3013191 запросить цену → | Exit Junction Gate | |
| 16 | A8064231 запросить цену → | Spring | |
| 17 | AA043547 запросить цену → | Timing Belt - B40S3M213 | |
| 18 | A5482137 запросить цену → | Timing Pulley - 18Z | |
| 19 | A4693113 запросить цену → | Rubber Seal - 1x6x10mm | |
| 20 | A8063311 запросить цену → | Invertor Solenoid Assembly | |
| 21 | A6801384 запросить цену → | Solenoid - Lower Inverter Gate | |
| 22 | B3013192 запросить цену → | Lever - Exit Junction Gate | |
| 23 | B3013185 запросить цену → | Driven Roller Shaft | |
| 24 | A6801385 запросить цену → | Solenoid Bracket | |
| 25 | A8063312 запросить цену → | Solenoid Bracket | |
| 26 | A5481320 запросить цену → | Inverter Gate Plate | |
| 27 | B3013286 запросить цену → | Pulley - 30Z | |
| 28 | 53241658 запросить цену → | Bushing- 4x8x4.5mm |
12. DF DRIVE SECTION 1 (A294/A295)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A8062911 запросить цену → | Stepper Motor Ass’y | |
| 36 | AX040096 запросить цену → | Stepping Motor - DC 18W | |
| 37 | B3012336 запросить цену → | Side Plate | |
| 2 | B3012367 запросить цену → | Motor Bracket | |
| 38 | AA043537 запросить цену → | Timing Belt - B40S2M206 | |
| 3 | A8065705 запросить цену → | Display Harness | |
| 4 | B3012141 запросить цену → | Pulley - 39Z | |
| 5 | A8062285 запросить цену → | Gear - Z20/Z47 | |
| 40 | 50530447 запросить цену → | Bushing - 6mm | |
| 41 | B3012221 запросить цену → | Gear - 31Z | |
| 6 | A8062287 запросить цену → | Gear - Z20/Z47 | |
| 7 | A8062283 запросить цену → | Gear - Z20/Z47 | |
| 42 | A2323565 запросить цену → | Ball Bearing - 6x10x3mm | |
| 8 | A8062161 запросить цену → | Timing Pulley - T30/Z20 S2M/M0.8 | |
| 9 | AA132152 запросить цену → | Spacer - 8x20x1 | |
| 10 | A8064117 запросить цену → | Timing Belt - B40S2M158 | |
| 11 | B3012122 запросить цену → | Shaft | |
| 12 | B3012213 запросить цену → | Pulley - 20Z | |
| 13 | B3012211 запросить цену → | Pulley - 20/19Z | |
| 14 | AA060590 запросить цену → | Pressure Spring | |
| 15 | B3012281 запросить цену → | Tension Bracket | |
| 16 | A2323562 запросить цену → | Ball Bearing - 6x12x4mm | |
| 17 | AW020075 запросить цену → | Photointerruptor | |
| 18 | B3012242 запросить цену → | Shaft | |
| 19 | A6801181 запросить цену → | Magnetic Catch | |
| 20 | B3012422 запросить цену → | Cam - Pick-up Roller | |
| 21 | A6802262 запросить цену → | Feeler - Pick-up Roller Cam | |
| 22 | B3012261 запросить цену → | Pulley - 36Z | |
| 23 | AA043536 запросить цену → | Timing Belt - B60S3M279 | |
| 24 | B3012244 запросить цену → | Gear - 23Z | |
| 25 | B3012243 запросить цену → | Gear - 29Z | |
| 26 | A8062244 запросить цену → | Separation Shaft Stopper | |
| 101 | 03530050B запросить цену → | Philips Truss Head Screw - M3x5 | |
| 27 | AA043535 запросить цену → | Timing Belt - B60S3M195 | |
| 102 | 04513008B запросить цену → | Tapping Screw - M3x8 | |
| 28 | B3012273 запросить цену → | Pulley - 32Z | |
| 29 | AX200173 запросить цену → | Magnetic Clutch | |
| 103 | 07200060B запросить цену → | Retaining Ring - M6 | |
| 104 | 07200040B запросить цену → | Retaining Ring - M4 | |
| 30 | B3012271 запросить цену → | Shaft | |
| 105 | 06320120G запросить цену → | Parallel Pin - 2x12 | |
| 31 | AA043534 запросить цену → | Timing Belt - B60S3M216 | |
| 106 | 07010030B запросить цену → | Flat Washer - M3 | |
| 32 | B3012123 запросить цену → | Pulley - 24Z | |
| 107 | 06320160G запросить цену → | Parallel Pin - M2x16 | |
| 33 | A8592230 запросить цену → | Ball Bearing - 6x13x5 | |
| 108 | 08053507 запросить цену → | Bushing - 6mm | |
| 34 | A2323566 запросить цену → | Ball Bearing - 8x16x5 | |
| 35 | A8065715 запросить цену → | Pick Up Motor Harness | |
| 109 | 11050230 запросить цену → | Clamp |
13. DF DRIVE SECTION 2 (A294/A295)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | AX060121 запросить цену → | DC Motor - 27W | |
| 36 | A2323565 запросить цену → | Ball Bearing - 6x10x3mm | |
| 2 | B3013345 запросить цену → | Exit Motor Guide Plate | |
| 37 | B3012376 запросить цену → | Tension Bracket | |
| 38 | B3012231 запросить цену → | Pulley - 58/20Z | |
| 3 | B3013341 запросить цену → | Exit Motor Bracket | |
| 4 | A6802311 запросить цену → | Pulley - 18T/32T | |
| 39 | AA043538 запросить цену → | Timing Belt - B60S3M174 | |
| 40 | B3012371 запросить цену → | Motor Bracket | |
| 5 | AA043539 запросить цену → | Timing Belt - B40S2M104 | |
| 6 | A6103532 запросить цену → | Timing Pulley - 18Z | |
| 41 | B3012319 запросить цену → | Heat Sink - DC Motor | |
| 42 | B3012320 запросить цену → | Heat Sink Holder | |
| 7 | AA043547 запросить цену → | Timing Belt - B40S3M213 | |
| 43 | B3013246 запросить цену → | Motor Bushing - 4x9x5.2 | |
| 8 | A3003812 запросить цену → | Spacer - 6x22x1.5 | |
| 9 | B3015480 запросить цену → | DF Position Sensor Harness | |
| 10 | B3014414 запросить цену → | Rubber Cushion | |
| 11 | 50530447 запросить цену → | Bushing - 6mm | |
| 12 | A5482137 запросить цену → | Timing Pulley - 18Z | |
| 13 | B3015475 запросить цену → | Grounding Wire | |
| 14 | AW020075 запросить цену → | Photointerruptor | |
| 15 | B3015460 запросить цену → | DC Relay Harness | |
| 16 | B3011141 запросить цену → | Rubber Cushion | |
| 17 | B3015340 запросить цену → | DF Harness | |
| 18 | A6801171 запросить цену → | Harness Holder | |
| 19 | A8065773 запросить цену → | SADF Harness | |
| 20 | B3015400 запросить цену → | DC Harness | |
| 21 | B3015430 запросить цену → | DC Harness | |
| 22 | B3015520 запросить цену → | ADF Main Control Board | |
| 23 | B3015450 запросить цену → | DC Harness | |
| 24 | B3015370 запросить цену → | DC Harness | |
| 25 | B3015600 запросить цену → | DC Motor - 54W | |
| 26 | B3012172 запросить цену → | Cushion | |
| 101 | 07200040B запросить цену → | Retaining Ring - M4 | |
| 27 | AB030354 запросить цену → | Pulley - 20T | |
| 102 | 05740050E запросить цену → | Hexagon Headless Set Screw - M4x5 | |
| 28 | B3012113 запросить цену → | Pulley - 19Z | |
| 29 | AA060590 запросить цену → | Pressure Spring | |
| 103 | 04513008B запросить цену → | Tapping Screw - M3x8 | |
| 104 | 04514008B запросить цену → | Philips Tapping Screw - M4x8 | |
| 30 | B3012327 запросить цену → | Holder Bracket | |
| 105 | 07010030B запросить цену → | Flat Washer - M3 | |
| 31 | B3012610 запросить цену → | Bearing - 6x15x5 | |
| 32 | AA043533 запросить цену → | Timing Belt - B0S2M256 | |
| 106 | 04514006B запросить цену → | Tapping Screw - 4x6 | |
| 33 | AA043546 запросить цену → | Timing Belt - B60S2M474 | |
| 107 | 06320120G запросить цену → | Parallel Pin - 2x12 | |
| 108 | 08053507 запросить цену → | Bushing - 6mm | |
| 34 | B3012111 запросить цену → | Pulley - 30Z | |
| 35 | 59362321 запросить цену → | Rubber Bushing - Vibration Damper | |
| 109 | 11050230 запросить цену → | Clamp |
14. DF FRAME SECTION (A294/A295) Rev.
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 101 | 04503008B запросить цену → | Tapping Screw - M3x8 | |
| 1 | B3011543 запросить цену → | Sensor Bracket | |
| 2 | A6801181 запросить цену → | Magnetic Catch | |
| 102 | 07200030B запросить цену → | Retaining Ring - M3 | |
| 103 | 11050334 запросить цену → | Edge | |
| 3 | B3011631 запросить цену → | Rear Side Plate | |
| 4 | A8061135 запросить цену → | Contact Point Shaft | |
| 104 | 04514006B запросить цену → | Tapping Screw - 4x6 | |
| 5 | A5481135 запросить цену → | Spring Plate | |
| 105 | 11050328 запросить цену → | Harness Clamp - ES-0505 | |
| 6 | AA143039 запросить цену → | Spring Holder | |
| 106 | 11050230 запросить цену → | Clamp | |
| 7 | AW020075 запросить цену → | Photointerruptor | |
| 8 | A3514281 запросить цену → | Anti-vibration Cushion | |
| 9 | B3011510 запросить цену → | Left Hinge | |
| 10 | B3011633 запросить цену → | Right Stay | |
| 11 | B3011520 запросить цену → | Right Hinge | |
| 12 | A5481531 запросить цену → | Safety Switch Feeler | |
| 13 | B3014412 запросить цену → | Acoustic Material | |
| 14 | B3015480 запросить цену → | DF Position Sensor Harness | |
| 15 | B3011137 запросить цену → | Pulley Cover | |
| 16 | 54101291 запросить цену → | Pin | |
| 17 | B3011134 запросить цену → | Anti-Static Brush |
Каталог очень большой (2792 позиций). Показаны первые 14 узлов со схемами; полный список доступен по запросу.
