Ricoh Priport DX 4542 — каталог запчастей со схемами

Содержание

• 1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS
• 2. Operation Panel (C264)
• 3. Scanner Unit 1 (C264)
• 4. Scanner Unit 2 (C264)
• 5. Scanner Unit 3 (C264)
• 6. Paper Table Section (C264)

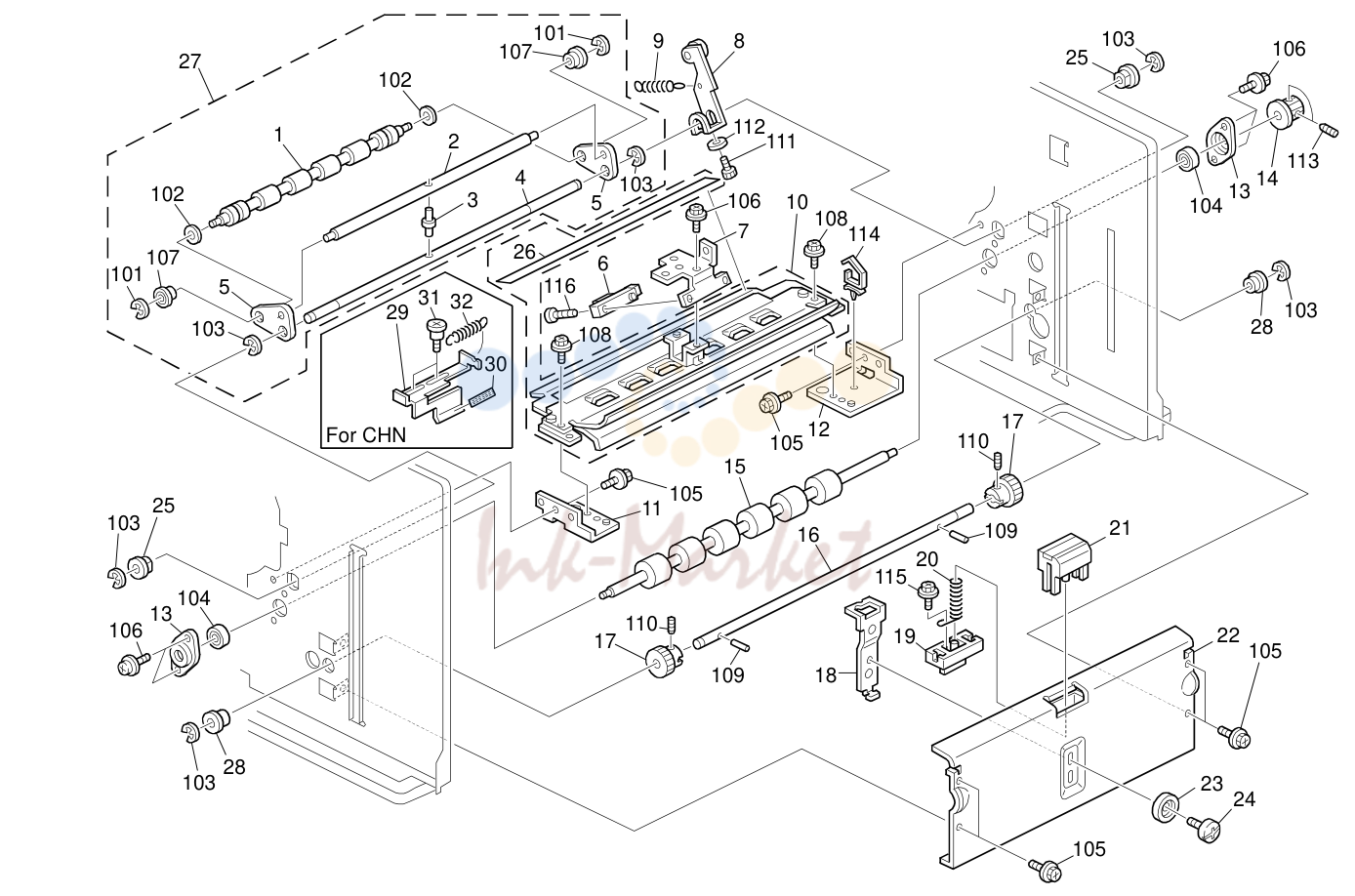

• 7. Paper Feed Section (C264)

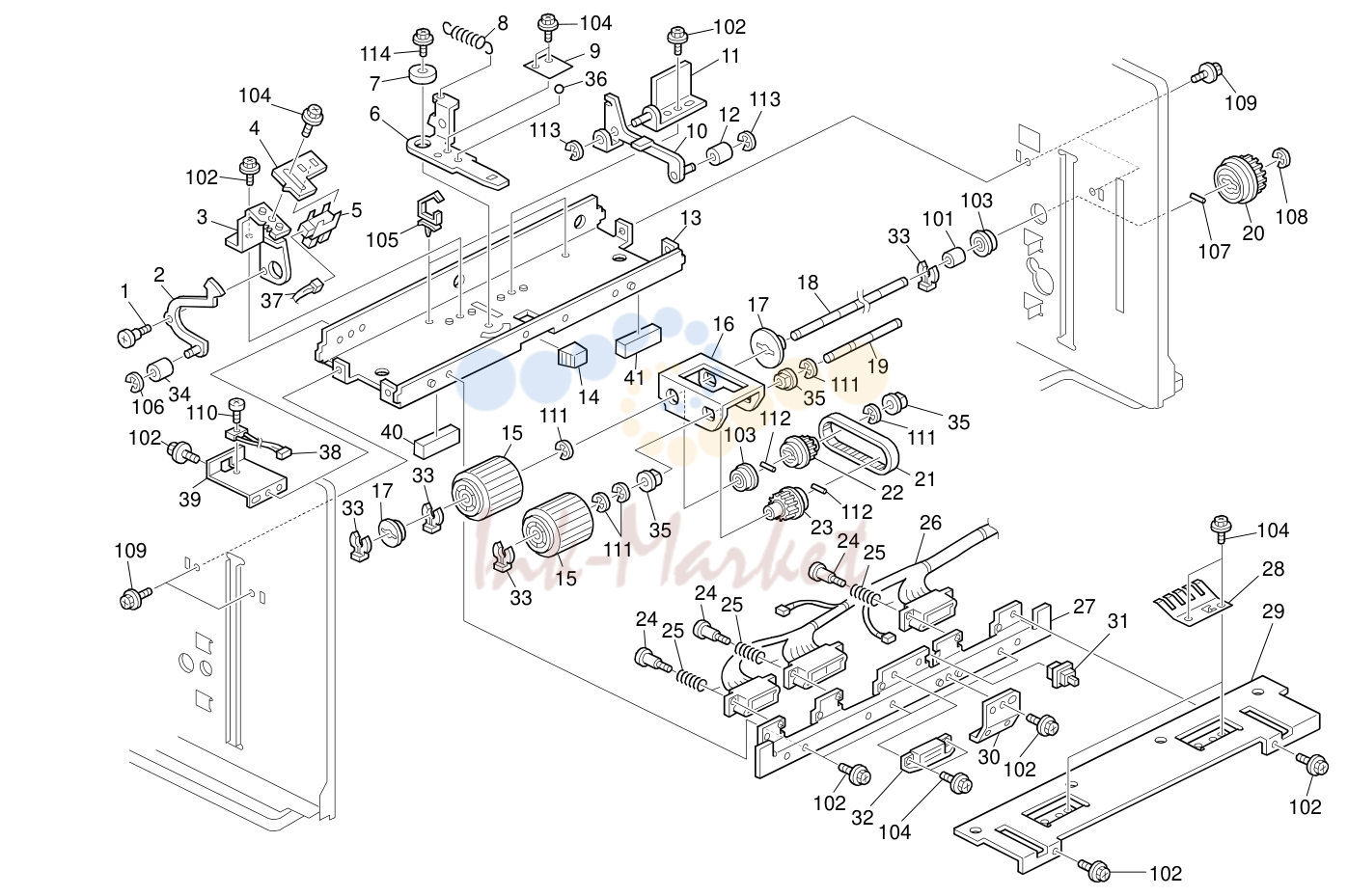

• 8. Paper Registration (C264)

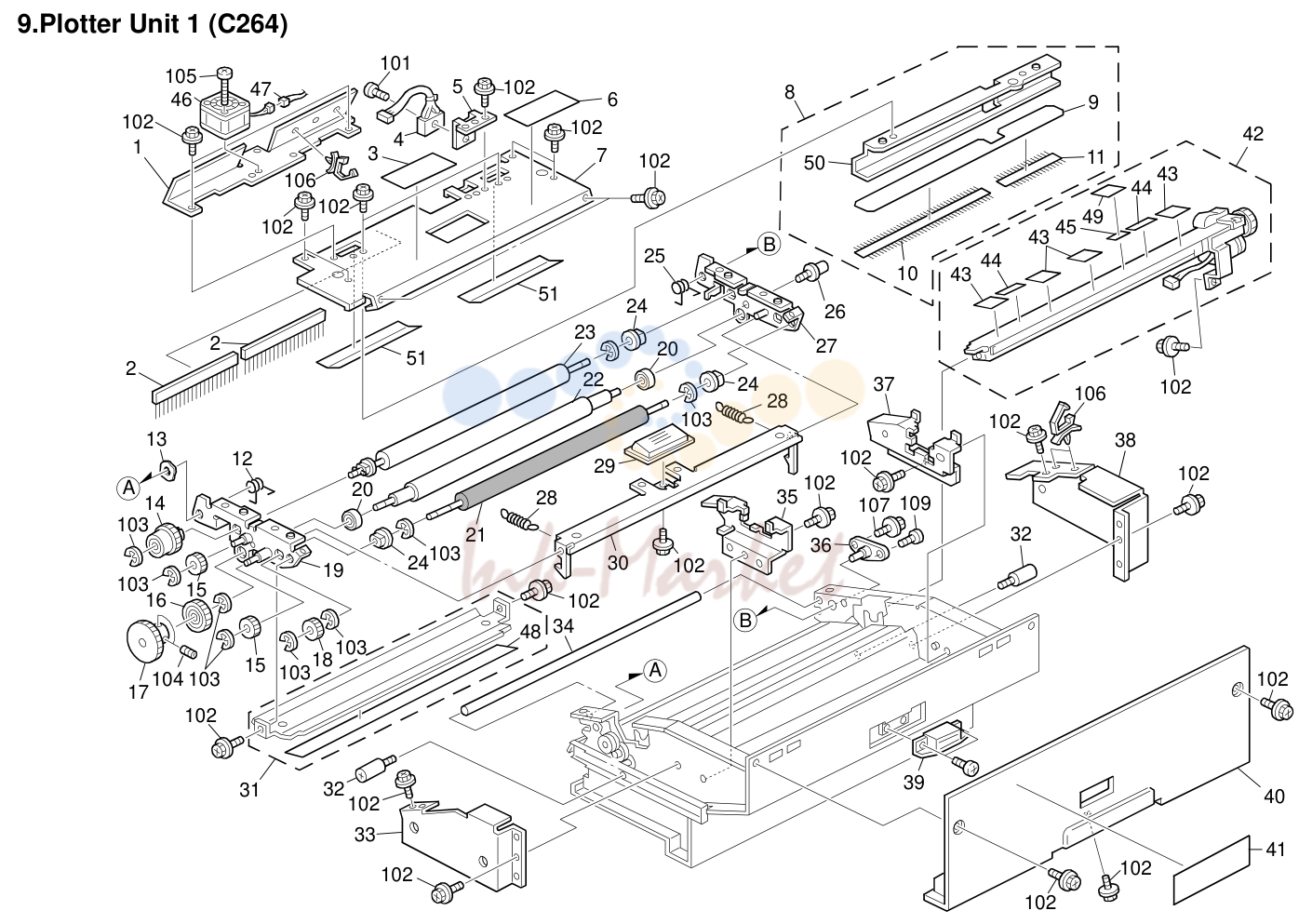

• 9. Plotter Unit 1 (C264)

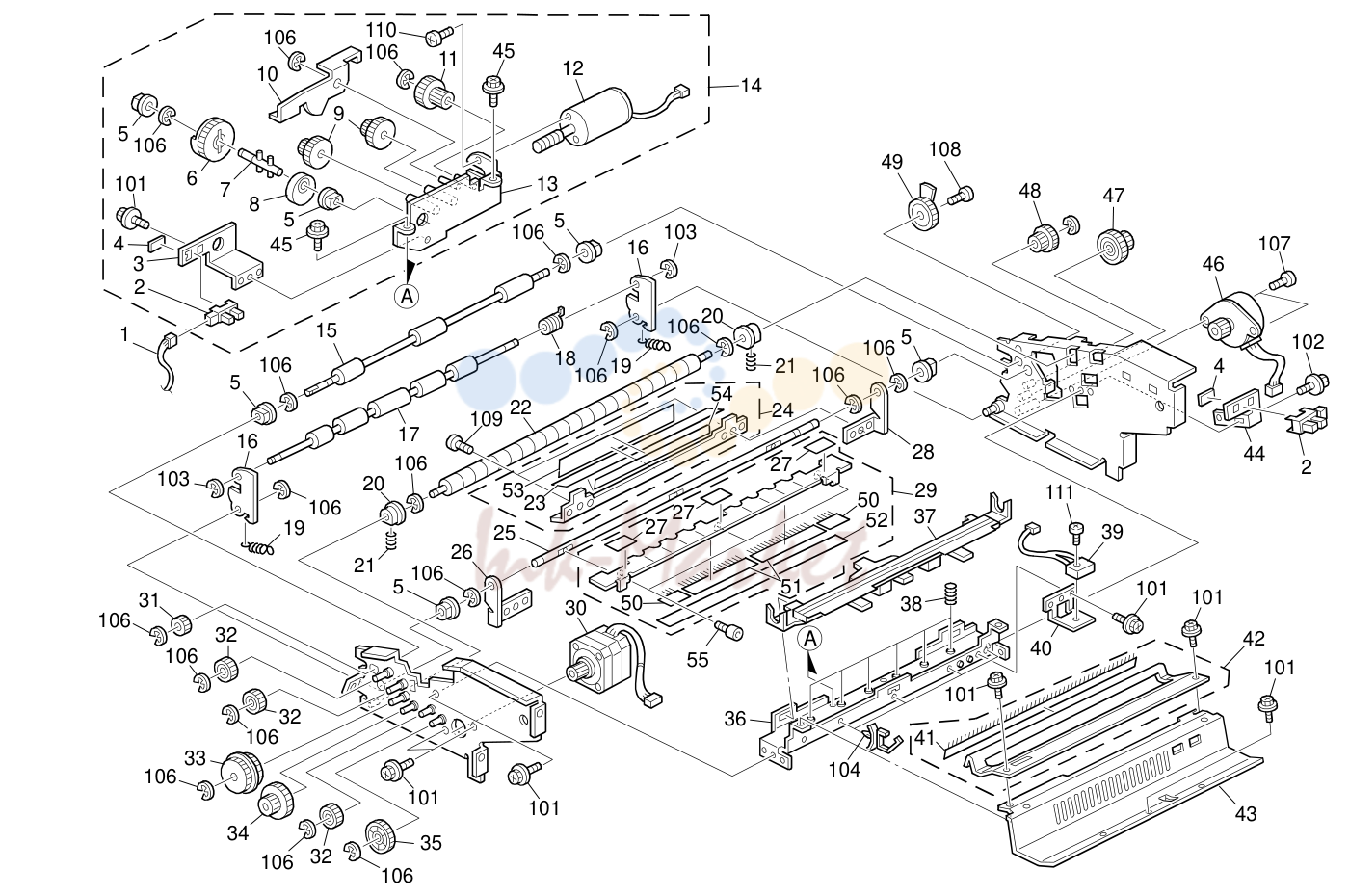

• 10. Plotter Unit 2 (C264)
• 11. Plotter Unit 3 (C264)
• 12. Press Roller Section (C264)
• 13. Drum Unit 1 (C264)
• 14. Drum Unit 2 (C264)
• 15. Drum Unit 3 (C264)
• 16. Drum Unit 4 (C264)
• 17. Vacuum Fan Unit (C264)
• 18. Delibary Table 1 (C264)
• 19. Delibary Table 2 (C264)
• 20. Master Eject Unit 1 (C264)
• 21. Master Eject Unit 2 (C264)
• 22. Drive Section 1 (C264)
• 23. Drive Section 2 (C264)
• 24. Electrical Section 1 (C264)
• 25. Electrical Section 2 (C264)
• 26. Frame Section (C264)
• 27. Interface Board (C650)
• 28. Decals And Documents (C264)
• 29. Accessories And Special Tools (C264)

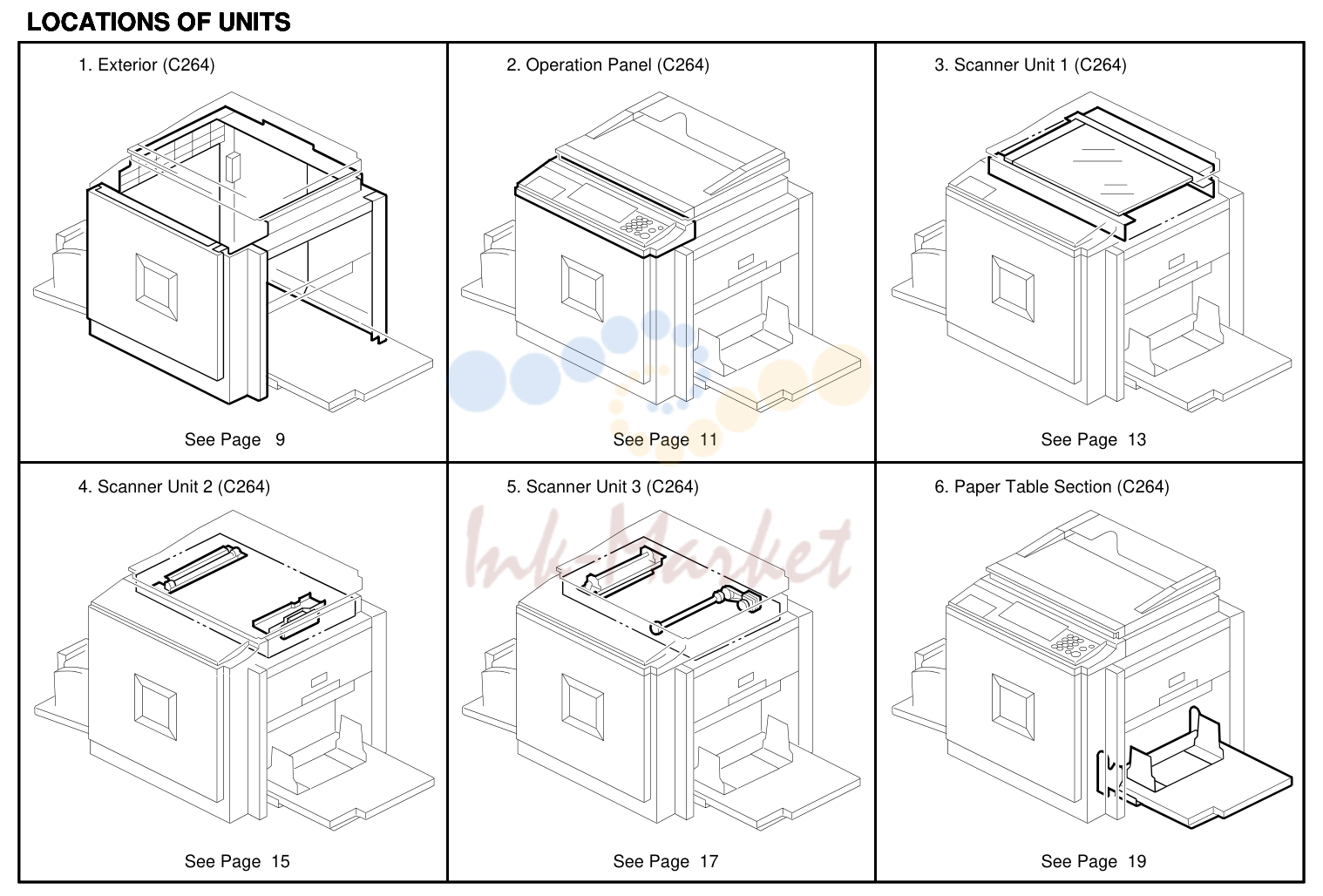

1. LLLLLOOOOOCCCCCAAAAATTTTTIIIIIOOOOONNNNNSSSSS OOOOOFFFFF UUUUUNNNNNIIIIITTTTTSSSSS

№	Артикул	Альт. артикул	Описание
26	C2331291 запросить цену →		Decal - Caption LED - CHN (CHN)
1	C2491371 запросить цену →		Small Cover
27	C2381365 запросить цену →		Card Cap
2	C2381291 запросить цену →		Safe Switch Bracket
3	C2381301 запросить цену →		Operation Sheet
28	A2041299 запросить цену →		Decal (CHN)
4	C2491268 запросить цену →		Cover:Front
28	AA001378 запросить цену →		Decal - FCC/15-B CSA Class-B (-11/52)
5	C2641290 запросить цену →		Cover:Door
6	C2641326 запросить цену →		Sheet:Emblem:RIC:CHN
6	C2641328 запросить цену →		Sheet:Emblem:GES:CHN
6	C2641340 запросить цену →		Sheet:Emblem:RIC:DX4542
6	C2641341 запросить цену →		Sheet:Emblem:GES:DX4542
6	C2641342 запросить цену →		Sheet:Emblem:REX:DX4542
6	C2641343 запросить цену →		Sheet:Emblem:NSA:DX4542
6	C2641344 запросить цену →		Sheet:Emblem:SVN:3270DNP
6	C2641345 запросить цену →		Sheet:Emblem:STD
6	C2641348 запросить цену →		Sheet:Emblem:LAN:LDD245
6	C2641349 запросить цену →		Sheet:Emblem:GES:CP6244+
7	C2641391 запросить цену →		Hinge:Lower:Cover:Front:Ass'y
8	C2381312 запросить цену →		Decal - Exit Pawl
9	C2641390 запросить цену →		Hinge:Upper:Cover:Front:Ass'y
10	C2381242 запросить цену →		Left Scanner Cover
11	B0241251 запросить цену →		Upper Rear Cover - Scanner
12	C2495660 запросить цену →		Decal - Master Set
13	C2381365 запросить цену →		Card Cap
14	C2381364 запросить цену →		Control Board Cap
15	C2381352 запросить цену →		Decal - Paper Table
16	C2641361 запросить цену →		Cover:Rear:Right:Ass'y
17	C2641362 запросить цену →		Cover:Rear:Left:Ass'y
18	C2381385 запросить цену →		Scanner Cover Bracket
19	C2381241 запросить цену →		Rear Scanner Cover
20	C2491356 запросить цену →		Counter Sheet
101	04503008N запросить цену →		Tapping Screw - M3x8
21	C2381363 запросить цену →		Control Unit Cap (-52/53)(CHN)
102	04514008N запросить цену →		Tapping Screw:4x8
22	C2521341 запросить цену →		Decal:Caution Chart
23	C2381314 запросить цену →		Decal - Main Switch - CHN
103	04504010N запросить цену →		Tapping Screw:M4x10
23	C2641374 запросить цену →		Decal:Main Switch:EU (-53)
104	04513006N запросить цену →		Tapping Screw - 3x6
25	B1321531 запросить цену →		Panel:Logo
105	04513010N запросить цену →		Tapping Screw:3x10
106	04514012N запросить цену →		Tapping Screw:4x12
26	C2331290 запросить цену →		Decal - Caption LED

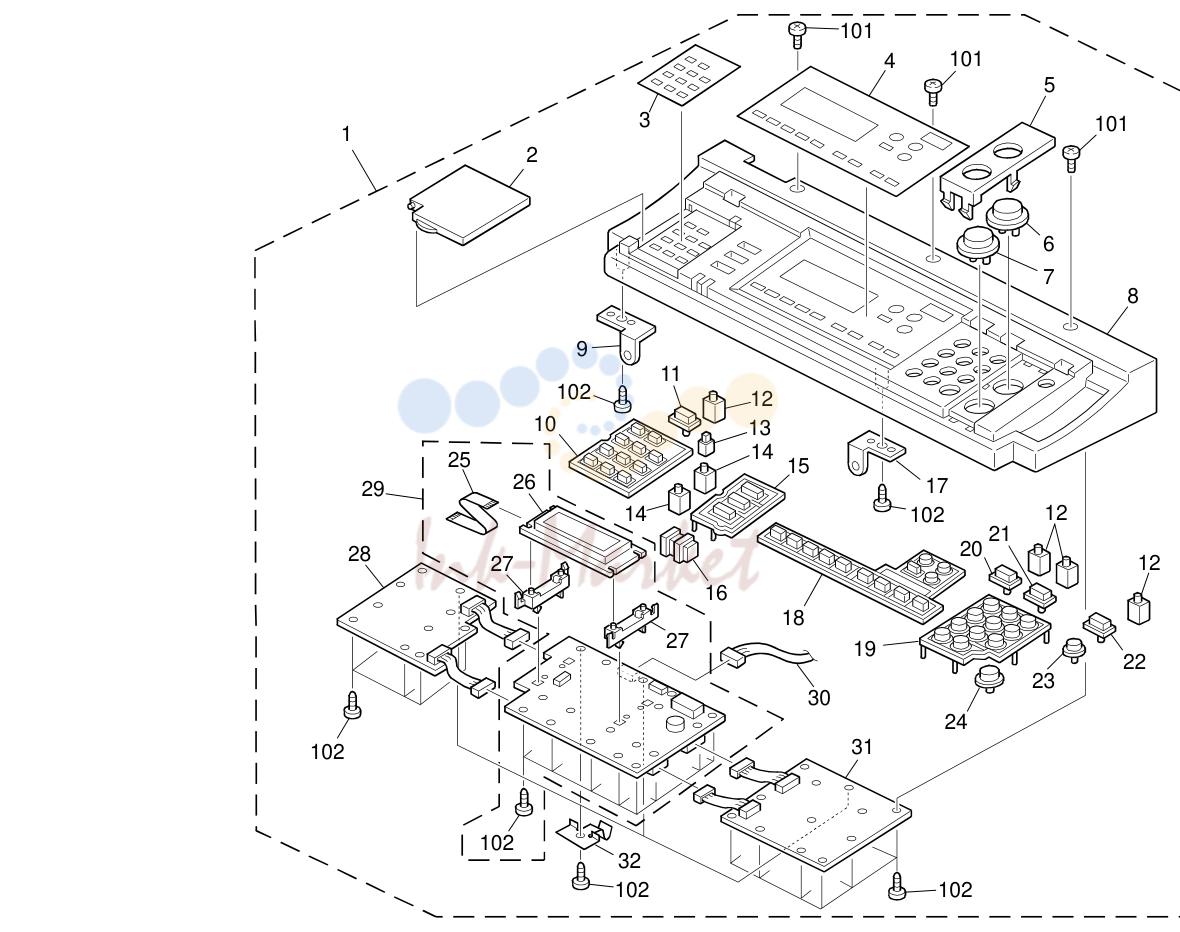

2. Operation Panel (C264)

№	Артикул	Альт. артикул	Описание
23	C2491478 запросить цену →		Trial Printkey
1	C2641463 запросить цену →		Operation Panel:NA:Ass'y (-11/52)
24	C2491484 запросить цену →		Clear/Stopkey
1	C2641464 запросить цену →		Operation Panel:CHN:Ass'y (CHN)
25	C2645199 запросить цену →		Harness:FFC:Operation Sub-unit
1	C2641465 запросить цену →		Operation Panel:EU:Ass'y (-53)
26	C2645195 запросить цену →		LCD:Hqpg:Operation Sub-unit
2	C2491472 запросить цену →		Panel Cover
3	C2491498 запросить цену →		Left Sheet - NA (-11/52)
27	C2495194 запросить цену →		LCD Stand
3	C2491499 запросить цену →		Left Sheet - CHN (CHN)
28	C2645181 запросить цену →		PCB:Hqpg:Operation Sub-unit:Left
29	C2645182 запросить цену →		PCB:Hqpg:Operation Sub-unit:Middle
3	C2491500 запросить цену →		Left Sheet - EU:AA (-53)
4	C2491502 запросить цену →		Middle Sheet - CHN (CHN)
30	C2645200 запросить цену →		Harness:DC Drive:Ass'y
31	C2645183 запросить цену →		PCB:Hqpg:Operation Sub-unit:Right
4	C2641501 запросить цену →		Sheet:Operation Panel:Middle:NA (-11/52)
4	C2491503 запросить цену →		Middle Sheet - EU:AA (-53)
32	C2491447 запросить цену →		Spring Plate
5	C2491483 запросить цену →		Key Change Cover
6	C2491505 запросить цену →		Start Key - CHN (CHN)
6	C2491509 запросить цену →		Start Key - EU:AA (-53)
6	C2641507 запросить цену →		Keytop:Start:NA (-11/52)
7	C2491504 запросить цену →		Print Key - NA (-11/52)
7	C2491508 запросить цену →		Print Key - CHN (CHN)
7	C2491506 запросить цену →		Print Key - EU:AA (-53)
8	C2491451 запросить цену →		Panel Base - NA (-11/52)
8	C2491456 запросить цену →		Panel Base - CHN (CHN)
8	C2491457 запросить цену →		Panel Base - EU:AA (-53)
9	C2491445 запросить цену →		Left Bracket
10	C2491485 запросить цену →		Left Keys
11	C2491480 запросить цену →		User Setting Key
12	C2491490 запросить цену →		Upper Lens
13	C2491493 запросить цену →		Left Small Lens
14	C2491491 запросить цену →		On Line Lens
15	C2491473 запросить цену →		On Line Keys
15	C2491510 запросить цену →		Online Key -CHN (CHN)
16	C2491492 запросить цену →		Data Lens
17	C2491446 запросить цену →		Right Bracket
18	C2491482 запросить цену →		Center Keys
19	C2491477 запросить цену →		10key
20	C2491476 запросить цену →		Programkey
21	C2491475 запросить цену →		Clear Modeskey
101	03530040N запросить цену →		Screw - M3X4
102	04523008N запросить цену →		Tapping Screw - M3x8
22	C2491474 запросить цену →		Contenuancekey

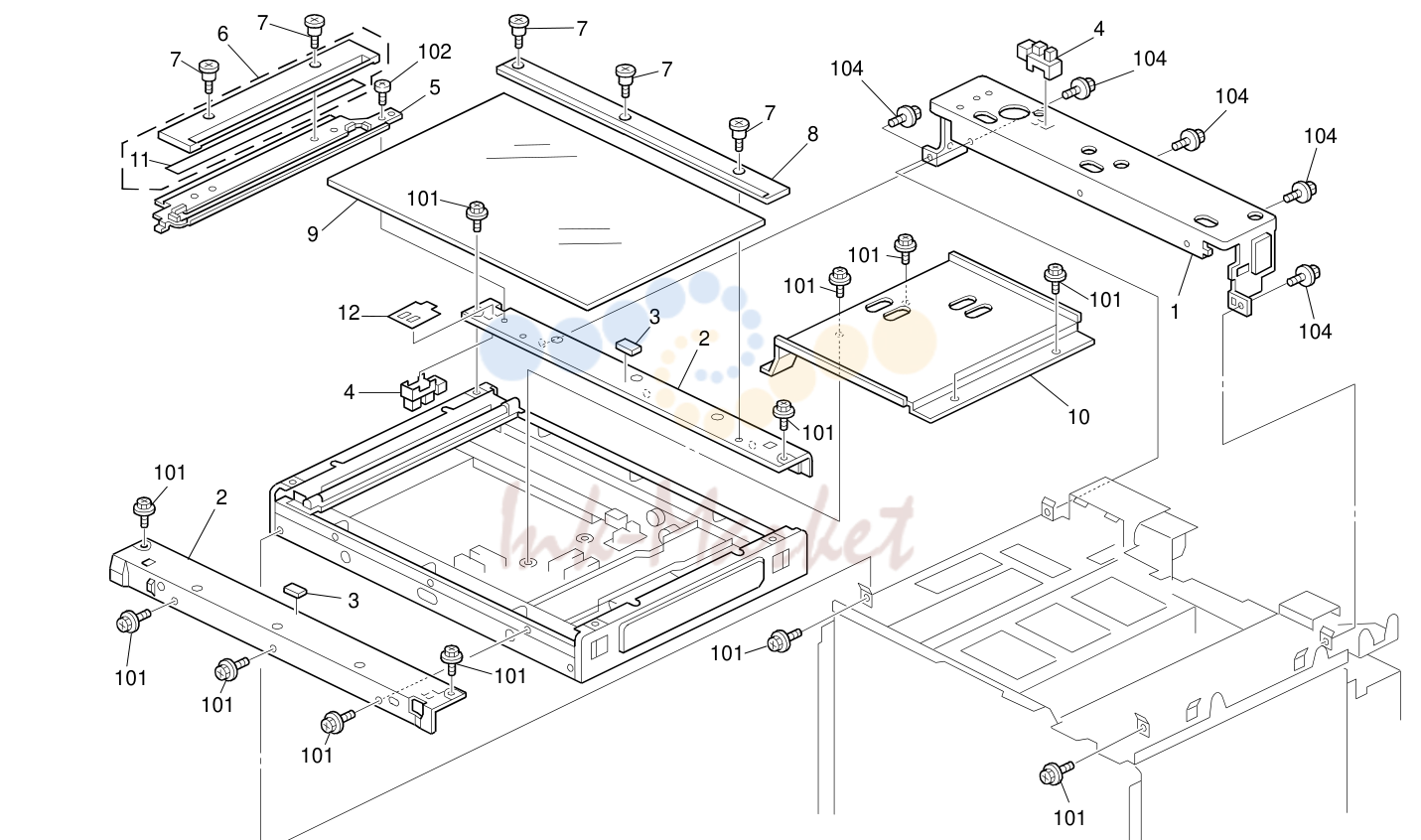

3. Scanner Unit 1 (C264)

№	Артикул	Альт. артикул	Описание
101	04513006N запросить цену →		Tapping Screw - 3x6
1	C2441814 запросить цену →		Hinge Bracket - Platen Cover
2	C2441813 запросить цену →		Scanner Frame
102	03530060N запросить цену →		Bind Screw - M3x6
3	54421924 запросить цену →		Exposure Glass Cushion
103	11050488 запросить цену →		Harness Clamp
104	04513008P запросить цену →		Tapping Screw - 3x8
4	AW020156 запросить цену →		Photointerruptor:EE-SX4235A-P2
5	C2441742 запросить цену →		Bracket:Scale:Ass'y
6	B0241680 запросить цену →		Left Scale
7	A1931759 запросить цену →		Stepped Screw
8	B0241701 запросить цену →		Inner Back Scale
9	A2501752 ✓ в наличии		Exposure Glass
10	C2441815 запросить цену →		Right Inner Cover
11	A1931752 запросить цену →		White Sheet
12	A2671820 ✓ в наличии		Sheet - Photointerrupter

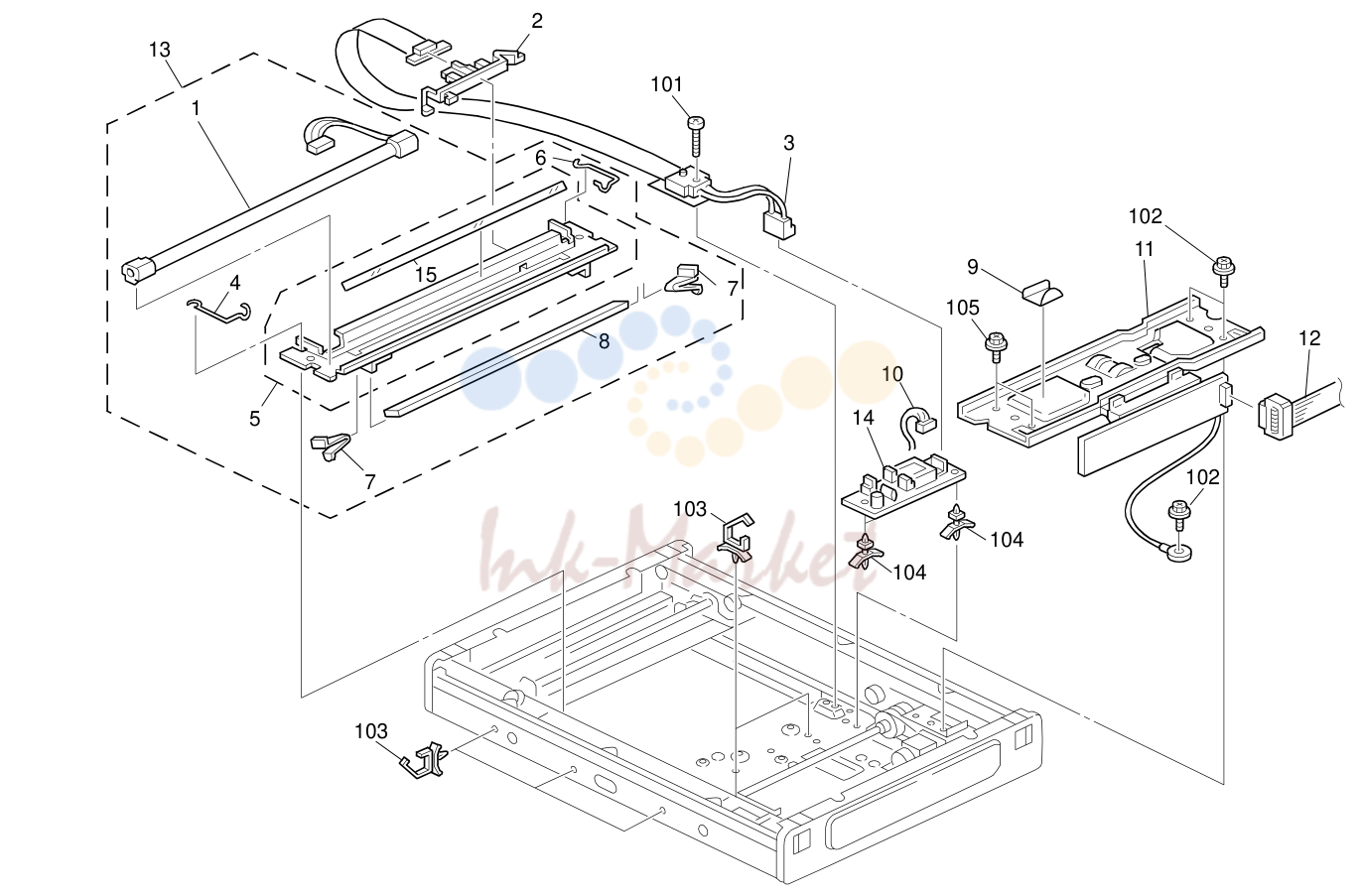

4. Scanner Unit 2 (C264)

№	Артикул	Альт. артикул	Описание
101	04533014N запросить цену →		Binding Self Tapping Screw 3x14
1	C2621672 запросить цену →		Xenon Lamp:MM10
2	A2671758 запросить цену →		Harness Guide - Exposure Lamp
102	08025276 запросить цену →		Tapping Screw With Washer - M3x6
3	C2575135 запросить цену →		Flexible Board Ass'y
103	11050460 запросить цену →		Clamp
4	A1931766 запросить цену →		Wire Clamp
104	11050195 запросить цену →		PCB Stud
105	04513006N запросить цену →		Tapping Screw - 3x6
5	C2441752 запросить цену →		1st Scanner Housing
6	A1931769 запросить цену →		Clamp - Rear Wire
7	A1931767 запросить цену →		1st Mirror Holder
8	A2501784 запросить цену →		1st Mirror
9	C2361719 запросить цену →		Ground Plate - Scanner Unit
10	C2385220 запросить цену →		Scanner Harness
11	C2621673 запросить цену →		Holder:Lens:Emerald:Ass'y
12	C2365209 запросить цену →		Sbu Harness
13	C2441655 запросить цену →		Carriage No.1 Ass'y
14	A2505736 запросить цену →		Lamp Stabilizer
15	A1001714 запросить цену →		Reflector

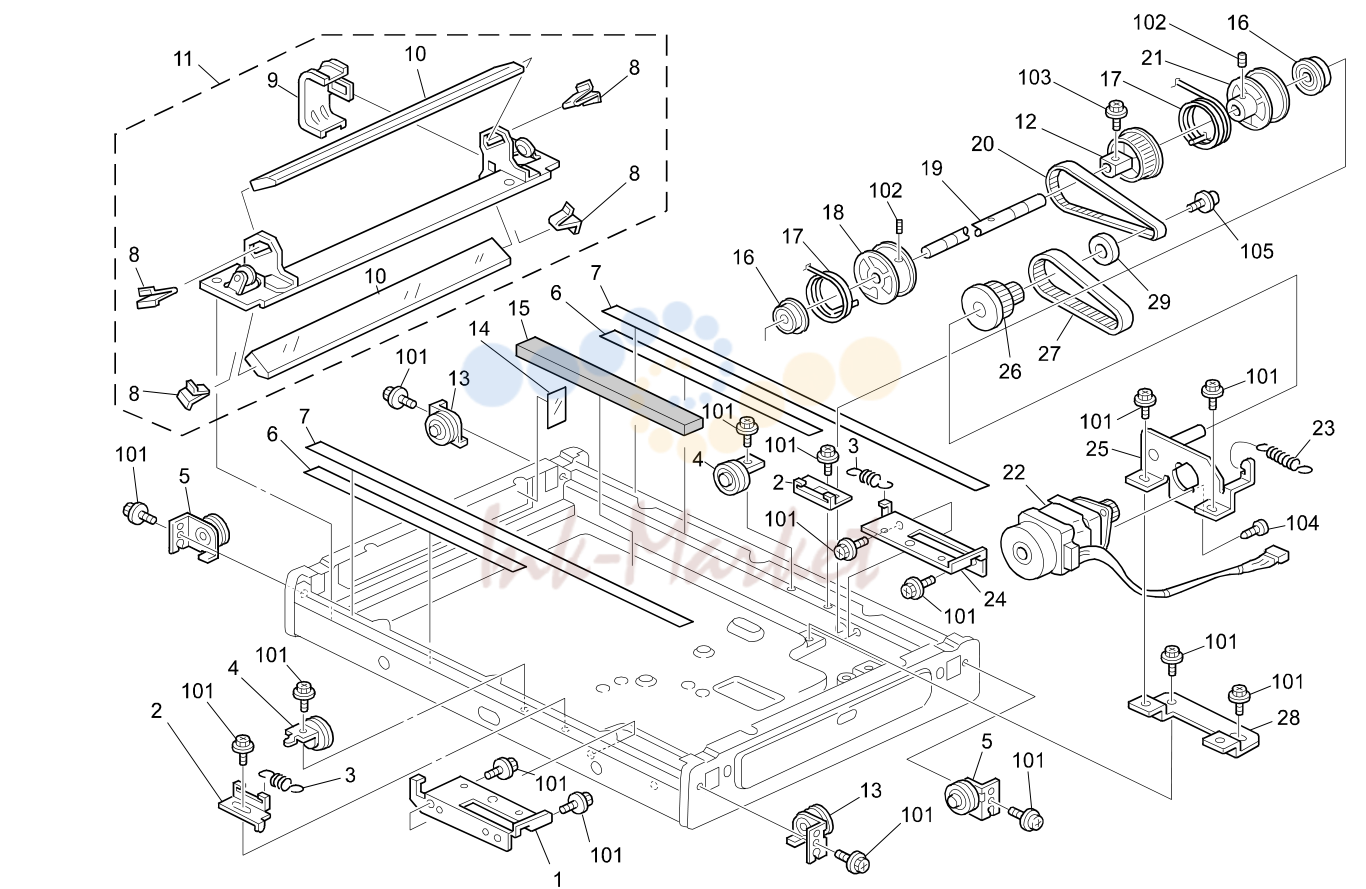

5. Scanner Unit 3 (C264)

№	Артикул	Альт. артикул	Описание
101	04513006N запросить цену →		Tapping Screw - 3x6
1	C2441811 запросить цену →		Front Stay Bracket
102	05750050E запросить цену →		Hexagon Headless Set Screw - M5x5
2	C2441849 запросить цену →		Tension Bracket
3	AA060980 запросить цену →		Tension Spring:Tension:11300MN
103	04513008N запросить цену →		Tapping Screw - M3x8
4	C2441846 запросить цену →		Idler Bracket
104	03530060N запросить цену →		Bind Screw - M3x6
5	C2641841 запросить цену →		Front Left Bracket - Idler
105	09513006Z запросить цену →		Philips Screw With Flat Washer - M3
6	A2671817 запросить цену →		Slide Rail
7	A1931816 запросить цену →		1st Slide Rail
8	A2671777 запросить цену →		Mirror Holder
9	A2671776 запросить цену →		Guide - FPC
10	AC030123 запросить цену →		3rd Mirror
11	C2591672 запросить цену →		Carriage:No.2:Ass'y
12	AB030630 запросить цену →		Timing Pulley - 60T
13	C2641845 запросить цену →		Rear Left Bracket - Idler
14	A2671819 запросить цену →		Insulating Sheet - Side Plate
15	C2591816 запросить цену →		Guide:Flexible Board
16	A1931829 запросить цену →		Ball Bearing - M8
17	AA050107 запросить цену →		Scanner Wire
18	AB032066 запросить цену →		Front Pulley - Wire Drive
19	C2641825 запросить цену →		Scanner Drive Shaft
20	C2361822 запросить цену →		Timing Belt - B60S2M186
21	AB032067 запросить цену →		Rear Pulley - Wire Drive
22	C2575841 запросить цену →		Stepper Motor Ass'y
23	C2361816 запросить цену →		Tension Spring 8215MN
24	C2441812 запросить цену →		Rear Stay Bracket
25	C2441817 запросить цену →		Motor Bracket
26	C2361812 запросить цену →		Pulley - Slow Down Ass'y
27	C2361821 запросить цену →		Timing Belt - B60S2M140
28	C2441825 запросить цену →		Stepper Motor Base
29	C2361829 запросить цену →		Slow Down Flange - MM15

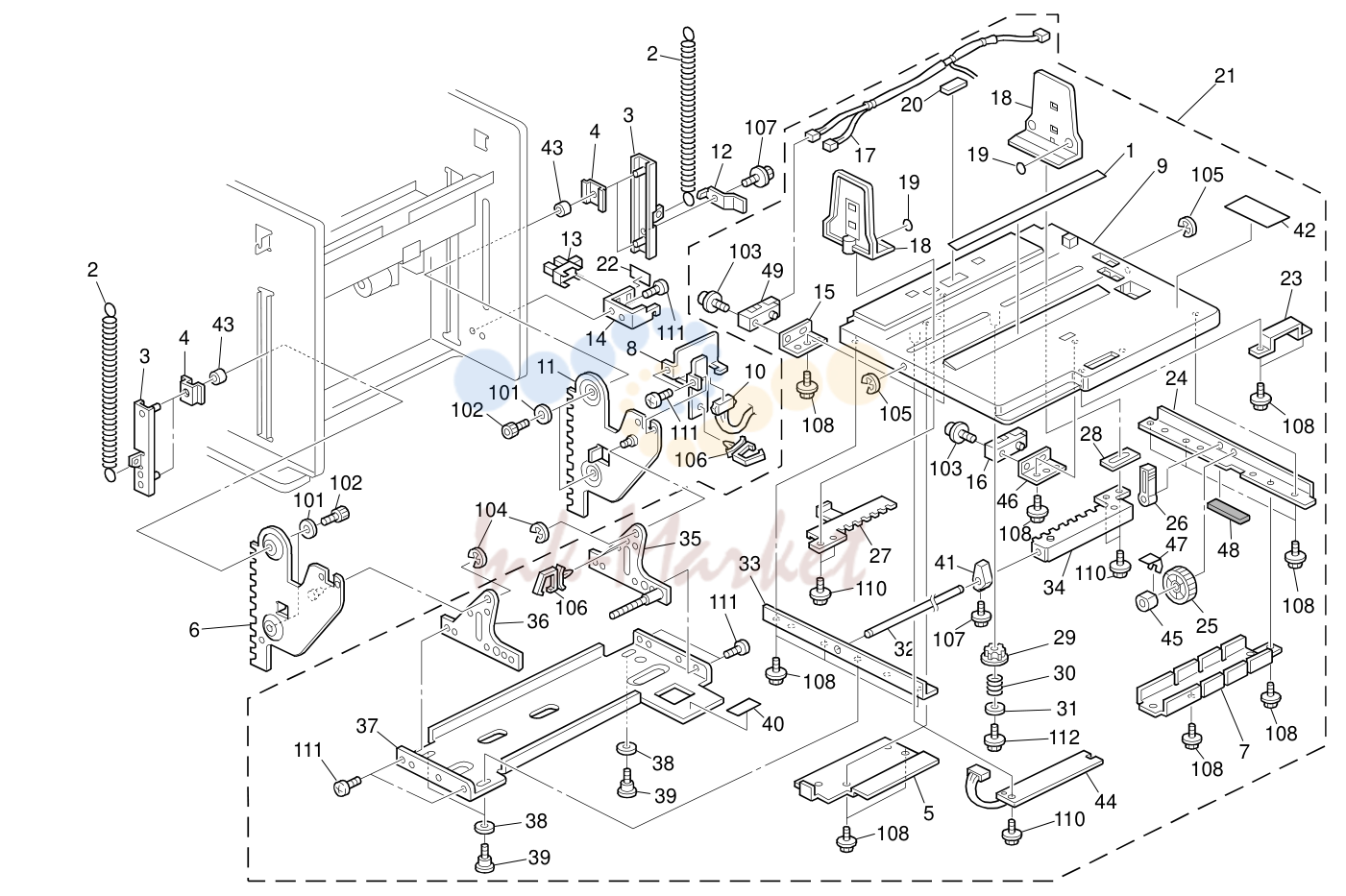

6. Paper Table Section (C264)

№	Артикул	Альт. артикул	Описание
36	C2382960 запросить цену →		Front Arm
1	C2382998 запросить цену →		Decal - Paper Size
37	C2382955 запросить цену →		Traybase
2	C2642779 запросить цену →		Spring - Paper Feed Tray
38	C2312976 запросить цену →		Washer
3	C2382800 запросить цену →		Tray Lift Bracket
39	C6121800 запросить цену →		Screw:Lens:Guide
4	C2382805 запросить цену →		Tray Lift Slider
40	C2382967 запросить цену →		Decal:Adjustment Scale:Paper Feed
5	C2382956 запросить цену →		Tray Cover
41	C2312971 запросить цену →		Lock Cam
6	C2382790 запросить цену →		Front Tray Rack
7	C2492957 запросить цену →		Cover:Sensor:Paper Feed Tray
42	C2382996 запросить цену →		Decal - Paper Set
43	56062310 запросить цену →		Roller
8	C2492793 запросить цену →		Paper Tray Harness Stay
9	C2492949 запросить цену →		Paper Tray
44	C2645155 запросить цену →		Paper Size Sensor Board
45	C2312965 запросить цену →		Core
10	C2565237 запросить цену →		Paper Tray Relay Harness
46	C2492986 запросить цену →		Sensor Bracket
11	C2382796 запросить цену →		Rear Tray Rack
47	C2492790 запросить цену →		Spring Plate:Spacer:Paper Feed Tray
12	C2382806 запросить цену →		Tray Position Feeler
48	C2492944 запросить цену →		Table Sheet
13	AW020141 ✓ в наличии		Photointerruptor
14	C2382825 запросить цену →		Sensor Bracket
49	AW010109 запросить цену →		Photo Refiection Sensor:ps117ed1
15	C2382985 запросить цену →		Sensor Bracket - Paper End
16	AW010112 запросить цену →		Photo Refiection Sensor:Original Table
17	C2495236 запросить цену →		Paper Tray Relay Harness
18	C2382980 запросить цену →		Side Fence
19	C2382966 запросить цену →		Seal:Knob
20	C2492840 запросить цену →		Paper Feed Tray Pad
21	C2642700 запросить цену →		Paper Feed Tray:Ass'y
22	H5221100 запросить цену →		Sensor Guide
23	C2642990 запросить цену →		Magnet Catch Holder
24	C2382952 запросить цену →		Rear Stay
101	07010040N запросить цену →		Washer:Dia4
25	C2382964 запросить цену →		Tray Adjuster
102	05940080E запросить цену →		Bolt - M4x8
103	09513012N запросить цену →		Screw:Polished Round:M3x12
26	C2382973 запросить цену →		Lock Knob
27	C2492976 запросить цену →		Front Side Fence Rack
104	07200060E запросить цену →		Retaining Ring - M6
28	C2672983 запросить цену →		Spacer:Side Fence
105	07200040E запросить цену →		Retaining Ring - M4
29	C2382987 запросить цену →		Side Fence Gear
106	11050516 запросить цену →		Clamp
107	04513006N запросить цену →		Tapping Screw - 3x6
30	C2312985 запросить цену →		Spring
108	04504008N запросить цену →		Tapping Screw - M4x8
31	C2676168 запросить цену →		Washer:Slide:End Fence
32	C2382970 запросить цену →		Lock Shaft
109	04514006N запросить цену →		Tapping Screw - 4x6
110	04503006N запросить цену →		Tapping Screw - M3x6
33	C2382951 запросить цену →		Front Stay
34	C2382981 запросить цену →		Rear Side Fence Rack
111	03140040N запросить цену →		Pan Head Screw - M4x4
35	C2382961 запросить цену →		Rear Arm
112	04503008N запросить цену →		Tapping Screw - M3x8

7. Paper Feed Section (C264)

№	Артикул	Альт. артикул	Описание
101	07200040E запросить цену →		Retaining Ring - M4
1	C2382894 запросить цену →		Upper Registration Roller
102	07010060N запросить цену →		Washer Dia6
2	C2642898 запросить цену →		Upper Registration Shaft1
3	C2312766 запросить цену →		Pressure Pin
103	07200080E запросить цену →		Retaining Ring - M8
4	C2642900 запросить цену →		Upper Registration Shaft2
104	07403908 запросить цену →		Ball Bearing - 8x19x6
5	C2382893 запросить цену →		Upper Registration Arm
105	04514006N запросить цену →		Tapping Screw - 4x6
106	04513006N запросить цену →		Tapping Screw - 3x6
6	C2575807 запросить цену →		Photo Refiection Sensor:GP2A25
7	C2382921 запросить цену →		Registration Sensor Bracket
107	07413706 запросить цену →		Ball Bearing - 6x10x3
108	04514008P запросить цену →		Tapping Screw - 4x8
8	C2382922 запросить цену →		Registration Roller Follower
9	C2492901 запросить цену →		Registration Pressure Spring
109	06240160E запросить цену →		Spring Pin - 4x16mm
10	C2642909 запросить цену →		Guide Plate:Feed Roller:Ass'y
110	05740040E запросить цену →		Hexagon Headless Set Screw - M4x4
111	05940080E запросить цену →		Bolt - M4x8
11	C2382887 запросить цену →		Front Guide Plate Bracket
112	07010040N запросить цену →		Washer:Dia4
12	C2382889 запросить цену →		Rear Guide Plate Bracket
113	05740050E запросить цену →		Hexagon Headless Set Screw - M4x5
13	C2614665 запросить цену →		Bearing Case:Roller:Ink
114	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
14	C2292907 запросить цену →		Registration Roller Pulley - 14z
115	04503006N запросить цену →		Tapping Screw - M3x6
15	C2492904 запросить цену →		Registration Roller
116	04533006N запросить цену →		Tapping Screw - M3x6
16	C2642781 запросить цену →		Paper Tray Shaft
17	C2015051 запросить цену →		Pinion - 24t
18	C2382875 запросить цену →		Separation Adjuster
19	C2382877 запросить цену →		Separation Spring Holder
20	C2382878 запросить цену →		Separation Spring
21	C2382845 ✓ в наличии		Separation Pad
22	C2642871 запросить цену →		Drum Stay:Front:Paper Feed:Ass'y
23	C2382874 запросить цену →		Screw Holder
24	C2382873 запросить цену →		Adjusting Screw
25	50530419 запросить цену →		Bushing - 10mm
26	C2382915 ✓ в наличии		Guide Plate Sheet
27	C2642891 ✓ в наличии		Feed Roller:Upper:Ass'y
28	C2035135 запросить цену →		Bushing - 10x14x5.9
29	C2382855 запросить цену →		Sensor Cleaning Lever (CHN)
30	C2382856 запросить цену →		Sensor Cleaning Brush (CHN)
31	C2362844 запросить цену →		Paper Feed Roller:Drive:Ass'y (CHN)
32	C2382853 запросить цену →		Sensor Cleaning Spring (CHN)

8. Paper Registration (C264)

№	Артикул	Альт. артикул	Описание
1	AA143812 запросить цену →		Screw - SCALE
36	55018195 запросить цену →		Steel Ball 3/16,
37	C2385212 запросить цену →		Paper Sensor Harness
2	C2382868 запросить цену →		Paper Actuator
38	C2645825 запросить цену →		Optics Sensor:Master
3	C2382865 запросить цену →		Retainer
39	C2492958 запросить цену →		Sensor Bracket
4	C2382867 запросить цену →		Paper Sensor Bracket
40	C2492971 запросить цену →		Sound Proofing - Paper Feed Left
5	AW020141 ✓ в наличии		Photointerruptor
6	C2382928 запросить цену →		Paper Pressure Lever
41	C2492972 запросить цену →		Sound Proofing - Paper Feed Right
7	C2095220 запросить цену →		Spacer - 4x20x6
8	C2382939 запросить цену →		Spring
9	C2382929 запросить цену →		Spring Plate
10	C2382931 запросить цену →		Paper Pressure Arm
11	C2382936 запросить цену →		Arm Bracket
12	C2382935 запросить цену →		Paper Pressure Roller
13	C2382992 запросить цену →		Stay:Paper Feed
14	C2382932 запросить цену →		Lever Knob
15	C2382835 ✓ в наличии		Paper Feed Roller
16	C2382832 запросить цену →		Feed Arm
17	C2382842 запросить цену →		Spacer
18	C2492839 запросить цену →		Shaft:Paper Feed Roller
19	C2442838 запросить цену →		Shaft:Pickup
20	C2292947 запросить цену →		Drive Pulley - Paper Separation
21	C2442949 запросить цену →		Timing Belt:75-MXL-8.0
101	07078105N запросить цену →		Bushing:DIA8x10.5
22	C2382946 запросить цену →		Paper Feed Drive Gear
102	04514006N запросить цену →		Tapping Screw - 4x6
23	C2382947 запросить цену →		Pick-up Pully
24	C2577050 запросить цену →		Screw AA143120
103	08053368 запросить цену →		Ball Bearing - 8x16x5mm
25	C2492994 запросить цену →		Connecting Spring
104	04513006N запросить цену →		Tapping Screw - 3x6
26	C2645210 запросить цену →		Harness:Connecting:Plotter:Ass'y
105	11050489 запросить цену →		Harness Clamp - LWS
27	C2492993 запросить цену →		Harness Bracket
106	07200030E запросить цену →		Retaining Ring - M3
107	06330140G запросить цену →		Parallel Pin - 3x14
28	A2671089 запросить цену →		Grounding Plate - Upper Rear
108	07200060E запросить цену →		Retaining Ring - M6
29	C2382999 запросить цену →		Harness Cover
109	04514008P запросить цену →		Tapping Screw - 4x8
30	C2382851 запросить цену →		Arm Stopper
31	AW500012 запросить цену →		Push Switch
110	02420080N запросить цену →		Pan Head Screw:M2x8
111	07200050E запросить цену →		Retaining Ring - M5
32	AG070504 ✓ в наличии		Magnet Catch:44.1n
112	06330140G запросить цену →		Parallel Pin - 3x14
33	C2093133 запросить цену →		Retaining Ring - M6
113	07200040E запросить цену →		Retaining Ring - M4
34	C2382864 запросить цену →		Paper Sensor Roller
35	50530223 ✓ в наличии		Bushing - 8mm
114	04514012N запросить цену →		Tapping Screw:4x12

9. Plotter Unit 1 (C264)

№	Артикул	Альт. артикул	Описание
36	C2491950 запросить цену →		Joint Pin
1	C2491956 запросить цену →		Upper Guide
2	C2492049 запросить цену →		Antistatic Brush - 138mm
37	C2382211 запросить цену →		Rear Master Holder - A3
3	C2491971 запросить цену →		Decal - Left Hand
38	C2492177 запросить цену →		Plotter Rear Cover
39	AG070504 ✓ в наличии		Magnet Catch:44.1n
4	C2645825 запросить цену →		Optics Sensor:Master
40	C2382132 запросить цену →		Plotter Cover
5	C2492277 запросить цену →		Sensor Bracket
6	C2491972 запросить цену →		Decal - Right Hand
41	C2492136 запросить цену →		Decal - Master Jam
7	C2642045 запросить цену →		Cover:Open And Close:Plotter
42	C2642070 запросить цену →		Cutter Unit:Ass'y
8	C2492051 запросить цену →		Guide Plate Assembly
43	C2492219 запросить цену →		Sheet - Cutter Unit
44	C2492098 запросить цену →		Decal - Master Set Position
9	C2492050 запросить цену →		Guide Sheet
10	C2492187 запросить цену →		Antistatic Brush - 230mm
45	C2492218 запросить цену →		Plate Guide
11	C2492186 запросить цену →		Antistatic Brush - 82mm
46	C2575826 запросить цену →		Air Knife DC Motor Ass'y
47	C2495244 запросить цену →		Relay Harness
12	C2641961 запросить цену →		Spring:Open And Close:Rear:Plotter
48	C2492053 запросить цену →		Transport Sheet
13	C2175102 запросить цену →		Spring Washer
49	C2492218 запросить цену →		Plate Guide
14	C2492114 запросить цену →		Tension Gear - Torque Limiter
50	C2492047 запросить цену →		Guide Plate
15	C2492147 запросить цену →		Idle Gear
51	C2492055 запросить цену →		Upper Guide Sheet
16	C2492145 запросить цену →		Platen Clutch Gear
17	C2492146 запросить цену →		Platen Gear
18	C2492291 запросить цену →		Master Set Gear
19	C2642040 запросить цену →		Front Plate
20	C2382106 запросить цену →		Ball Bearing - 6x13x5mm
21	C2492290 запросить цену →		Master Set Roller
22	C2642104 запросить цену →		Platen Roller - A3
23	C2492110 запросить цену →		Tension Roller - A3
24	H0121181 запросить цену →		Bushing- 6mm
25	C2641962 запросить цену →		Spring:Open And Close:Front:Plotter
26	C2492042 запросить цену →		Roller Lock
101	02420080N запросить цену →		Pan Head Screw:M2x8
102	04513006N запросить цену →		Tapping Screw - 3x6
27	C2492030 запросить цену →		Rear Plate
28	C2612039 запросить цену →		Spring:Lever:Lock:Plotter
103	07200040E запросить цену →		Retaining Ring - M4
29	C2382037 запросить цену →		Lever Knob
104	05740040E запросить цену →		Hexagon Headless Set Screw - M4x4
30	C2492036 запросить цену →		Release Lever
105	03530350N запросить цену →		Screw M3x35
106	11050516 запросить цену →		Clamp
31	C2642107 запросить цену →		Cover:Open And Close:Lower:Ass'y
32	C2641994 запросить цену →		Stopper:Rail:Plotter:Middle
107	04513008P запросить цену →		Tapping Screw - 3x8
33	C2492178 запросить цену →		Plotter Fornt Cover
108	04513006N запросить цену →		Tapping Screw - 3x6
109	03530050N запросить цену →		Screw-m3x5
34	C2641955 запросить цену →		Joint Shaft

10. Plotter Unit 2 (C264)

№	Артикул	Альт. артикул	Описание
1	C2495248 запросить цену →		Plotter Input Harness
36	C2492026 запросить цену →		Thermal Head Base
2	AW020141 ✓ в наличии		Photointerruptor
37	C2492151 запросить цену →		Thermal Head - A3
3	C2492129 запросить цену →		Sensor Bracket
38	C2642157 запросить цену →		Spring:Thermal Head
4	H5221100 запросить цену →		Sensor Guide
39	C2645825 запросить цену →		Optics Sensor:Master
5	H0121181 запросить цену →		Bushing- 6mm
40	C2492277 запросить цену →		Sensor Bracket
6	C2492133 запросить цену →		T/H Release Feeler
41	C2492281 запросить цену →		Antistatic Brush - 320mm
7	C2492131 запросить цену →		T/H Release Shaft
42	C2492092 запросить цену →		Thermal Head Guide
8	C2492135 запросить цену →		T/H Release Cam
43	C2642095 запросить цену →		Guide Plate:Master
9	C2362565 запросить цену →		Ink Middle Gear
44	C2382273 запросить цену →		Cover Sensor Bracket
45	C2492137 запросить цену →		Screw-m3:6 Screw - M3X6
10	C2492122 запросить цену →		T/H Release Arm
11	C2492132 запросить цену →		Idle Gear
46	C2645831 запросить цену →		Stepper Motor Dia42
47	C2492255 запросить цену →		Idle Gear
12	C2595820 запросить цену →		DC Motor:2.0W:MM32:Heaven And Earth
13	C2642123 запросить цену →		T/H Release Plate
48	C2492257 запросить цену →		Idle Gear
49	C2492224 запросить цену →		Guide Plate Gear
14	C2642121 запросить цену →		Thermal Head:Pressure Release:Ass'y
15	C2492181 запросить цену →		Upper Brake Roller
50	C2492299 запросить цену →		Antistatic Brush - 15mm
51	C2492298 запросить цену →		Antistatic Brush - 103mm
16	C2492063 запросить цену →		Brake Roller Lever
52	C2492200 запросить цену →		Blade Magnet
17	C2492076 запросить цену →		Brake Roller
18	C2382078 запросить цену →		Brake Roller Shoe
53	C2492297 запросить цену →		Blade Sheet
19	C2612065 запросить цену →		Spring:Roller:Brake:Plotter
54	C2492247 запросить цену →		Tray Magnetic
20	C2292006 запросить цену →		Bushing
55	C2492420 запросить цену →		Hexagonal Set Screw:M2x4
21	C2292163 запросить цену →		Spring
22	C2642117 запросить цену →		Lower Tension Roller
23	C2492283 запросить цену →		Blade Sheet
24	C2492284 запросить цену →		Blade Ass'y
25	C2492251 запросить цену →		Duct Guide Shaft
26	C2492288 запросить цену →		Front Guide Arm
101	04513006N запросить цену →		Tapping Screw - 3x6
27	C2492252 запросить цену →		Duct Guide Sheet
102	04513008P запросить цену →		Tapping Screw - 3x8
103	07200030E запросить цену →		Retaining Ring - M3
28	C2492289 запросить цену →		Rear Guide Arm
29	C2492221 запросить цену →		Duct Guide Plate Ass'y
104	11050508 запросить цену →		Harness Clamp - LWS-0711
106	07200040E запросить цену →		Retaining Ring - M4
30	C2645841 запросить цену →		Stepper Motor:Plotter:Ass'y
31	C2492148 запросить цену →		Upper Brake Gear
107	04533006N запросить цену →		Tapping Screw - M3x6
32	C2492149 запросить цену →		Idle Gear
108	03125050Z запросить цену →		Philips Pan Head Screw - M2.5x5
109	03530030N запросить цену →		Screw:M3x3
33	C2312135 запросить цену →		Platen Gear
110	03530040N запросить цену →		Screw - M3X4
34	C2382133 запросить цену →		Platen Gear
111	02420080N запросить цену →		Pan Head Screw:M2x8
35	C2492150 запросить цену →		First Idle Gear

11. Plotter Unit 3 (C264)

№	Артикул	Альт. артикул	Описание
1	C2492085 запросить цену →		Upper Brake Guide
36	C2492043 запросить цену →		Spring
37	C2492160 запросить цену →		Rear Rail Bracket
2	C2492082 запросить цену →		Lower Brake Guide
38	C2492188 запросить цену →		Lower Master Tray
3	C2492084 запросить цену →		Lower Brake Guide Sheet
39	C2492225 запросить цену →		Right Blind Sheet
4	C2575826 запросить цену →		Air Knife DC Motor Ass'y
40	C2492226 запросить цену →		Left Blind Sheet
5	C2492239 запросить цену →		Fan Plate
41	C2492216 запросить цену →		Cutter Sheet
6	C2492281 запросить цену →		Antistatic Brush - 320mm
7	C2492212 запросить цену →		Small Master Guide
8	C2492243 запросить цену →		Duct Filter
9	C2645825 запросить цену →		Optics Sensor:Master
10	C2492238 запросить цену →		Upper Duct
11	C2495249 запросить цену →		Switch Relay Harness
12	AW500012 запросить цену →		Push Switch
13	C2492235 запросить цену →		Lower Duct
14	C2642020 запросить цену →		Plotter Front Plate
15	C2492170 запросить цену →		Front Rail Bracket
16	C2492163 запросить цену →		Plotter Slide Rail
17	C2492024 запросить цену →		Plotter Base
18	C2492022 запросить цену →		Cushion Sheet
19	C2645246 запросить цену →		Harness:Drive:Plotter:Ass'y
20	C2495248 запросить цену →		Plotter Input Harness
21	C2495247 запросить цену →		Thermal Head Data Harness
22	C2492249 запросить цену →		Duct Sheet
23	C2492246 запросить цену →		Tray Sheet
24	C2492247 запросить цену →		Tray Magnetic
25	C2492244 запросить цену →		Lower Tray Grip
26	C2492942 запросить цену →		Decal - Paper Pressure - NA
27	C2492028 запросить цену →		Short Seal
28	C2492027 запросить цену →		Long Seal
101	04513006N запросить цену →		Tapping Screw - 3x6
102	04513008P запросить цену →		Tapping Screw - M3x8
29	C2492025 запросить цену →		Plotter Base
30	C2492230 запросить цену →		Brake Shoe
103	03530350N запросить цену →		Screw M3x35
31	C2312234 запросить цену →		Brake Pad
104	07200040E запросить цену →		Retaining Ring - M4
105	11050328 запросить цену →		Harness Clamp - ES-0505-2
32	C2492010 запросить цену →		Plotter Rear Plate
106	11050508 запросить цену →		Harness Clamp - LWS-0711
33	AW020141 ✓ в наличии		Photointerruptor
107	11050518 запросить цену →		Edge Saddle - Les-1010
34	C2492256 запросить цену →		Sensor Bracket
35	H5221100 запросить цену →		Sensor Guide
108	11050488 запросить цену →		Harness Clamp

Каталог очень большой (1337 позиций). Показаны первые 11 узлов со схемами; полный список доступен по запросу.
