Ricoh pc RicohM60 — каталог запчастей со схемами

Содержание

• 1. HOUSING (A715)
• 2. UPPER HALF(SCANNER) (A715)
• 3. OPTICAL SECTION UPPER (A715)
• 4. OPTICAL SECTION LOWER (A715)
• 5. LOWER HALF 1 (A715)
• 6. LOWER HALF 2 (A715)
• 7. FUSING /IMAGING UNIT (A715)
• 8. DRIVE SECTION (A715)
• 9. FEEDING SECTION (A715)
• 10. CASSETTE (A715)

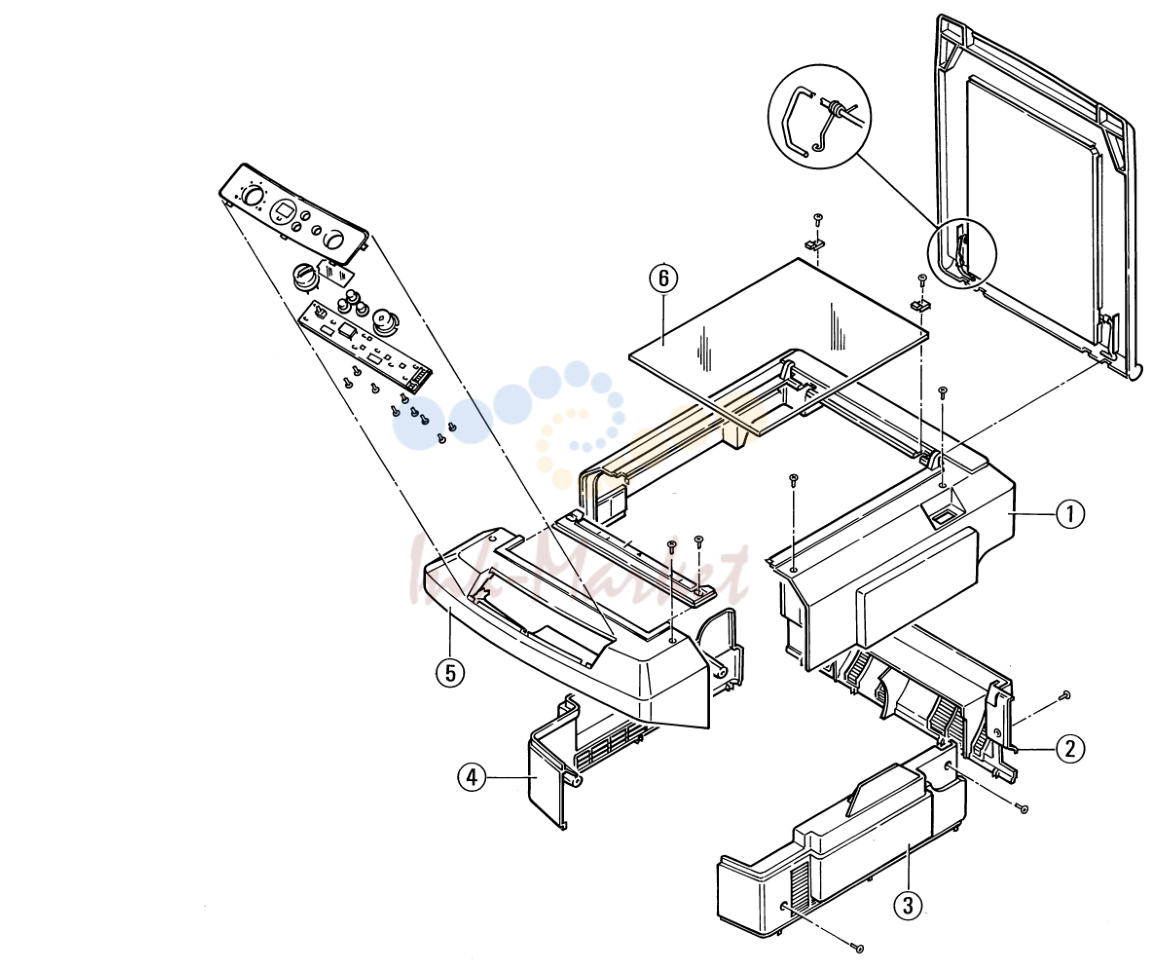

1. HOUSING (A715)

№	Артикул	Альт. артикул	Описание
1	A7150029 запросить цену →		Cover Top
2	A7150026 запросить цену →		Cover Rear
3	A7150028 запросить цену →		Cover Right
4	A7150027 запросить цену →		Cover Left
5	A7150030 запросить цену →		Front Cover
6	A7150032 запросить цену →		Scanner Glass

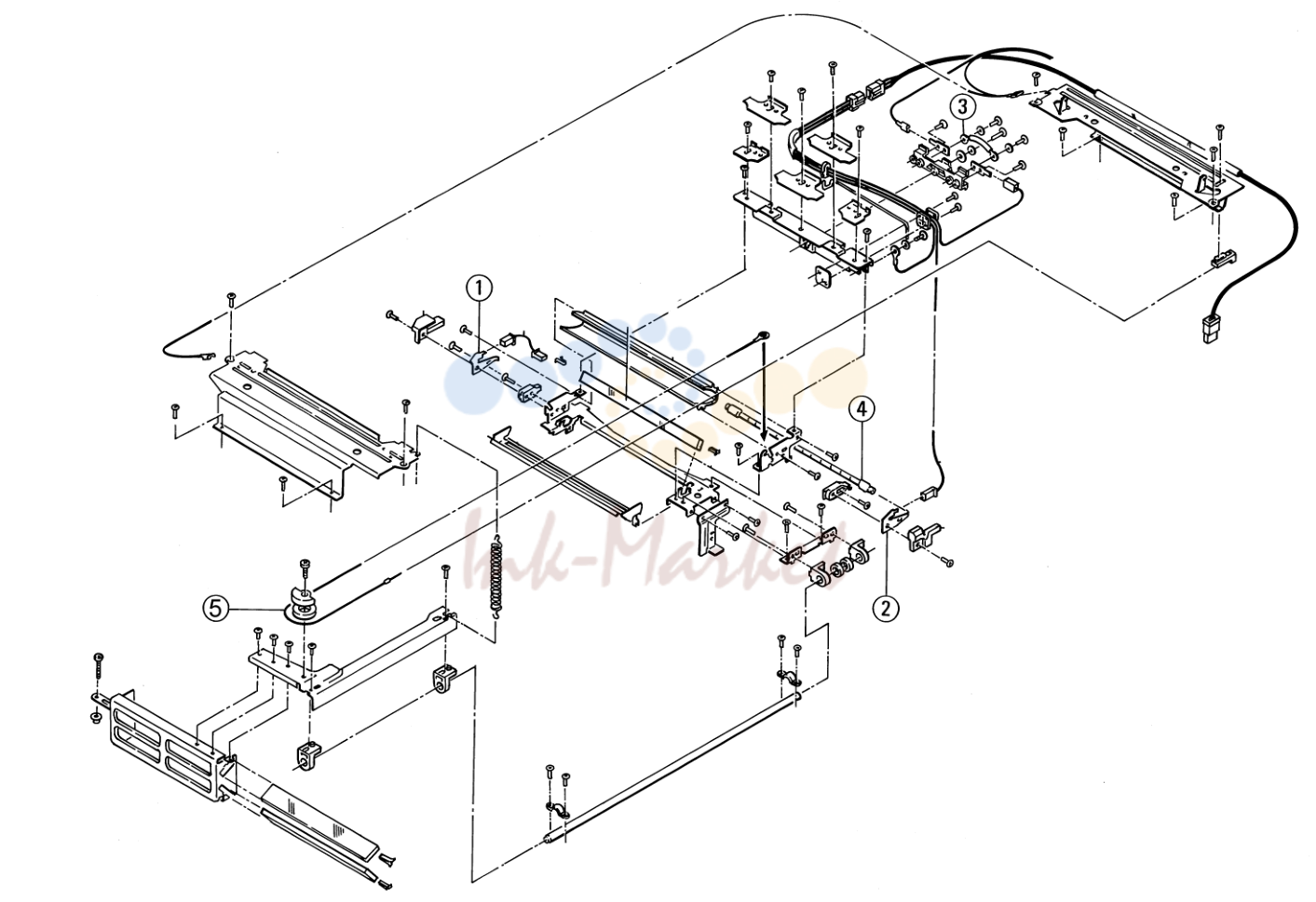

2. UPPER HALF(SCANNER) (A715)

№	Артикул	Альт. артикул	Описание
1	A7150003 запросить цену →		Terminal
2	A7150035 запросить цену →		Terminal
3	A7150007 запросить цену →		Temperature Fuse Assy
4	A7150089 запросить цену →		Exposure Lamp
5	A7150056 запросить цену →		Wire Rope

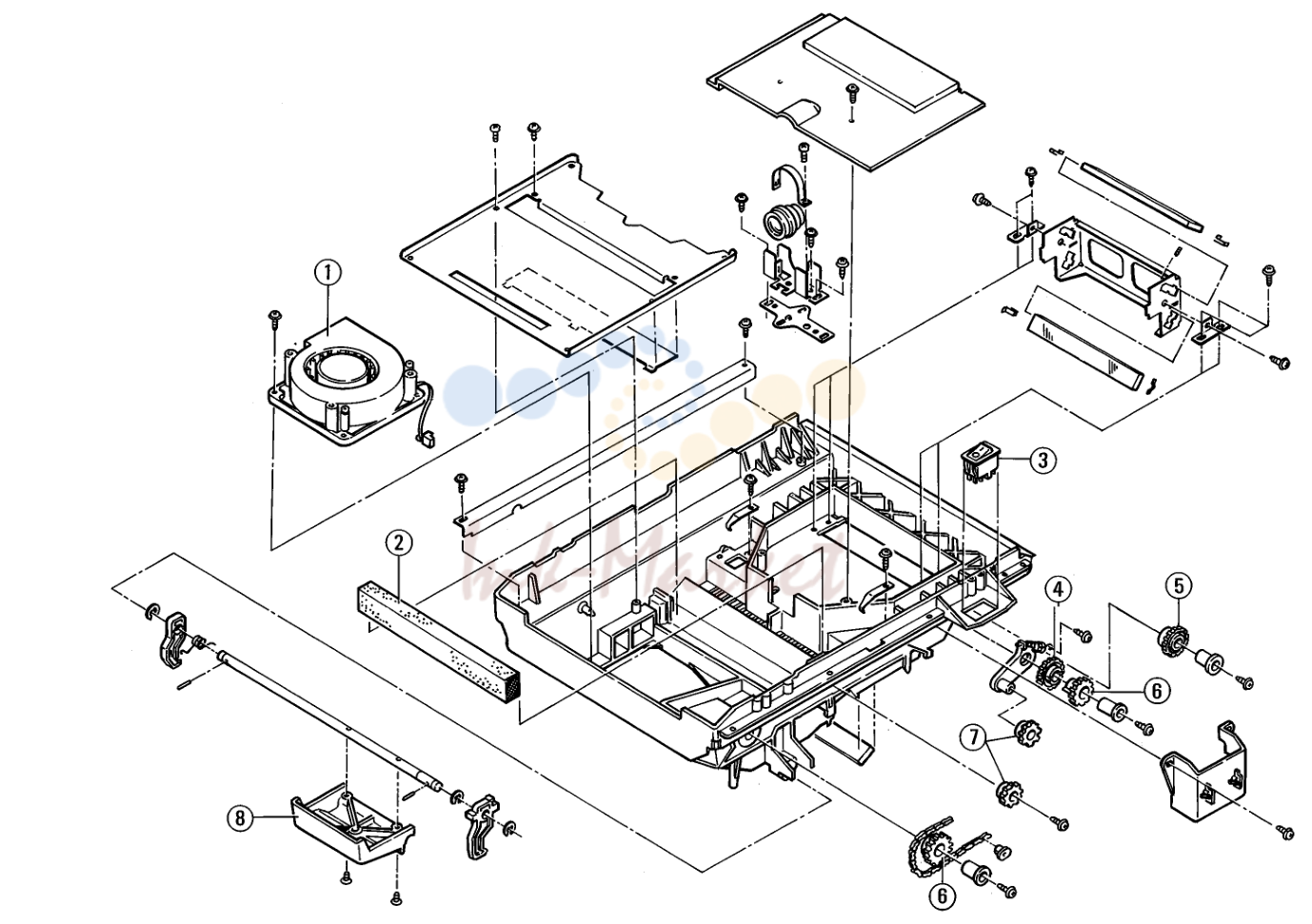

3. OPTICAL SECTION UPPER (A715)

№	Артикул	Альт. артикул	Описание
1	A7150084 запросить цену →		DC-Fan
2	A7150008 запросить цену →		Ozone Filter
3	A7150091 запросить цену →		Main Switch
4	A7150055 запросить цену →		Gear T=46
5	A7150061 запросить цену →		Idle Gear T=39
6	A7150054 запросить цену →		Sprocket T=22
7	A7150057 запросить цену →		Sprocket T=15
8	A7150051 запросить цену →		Unlocking Handle

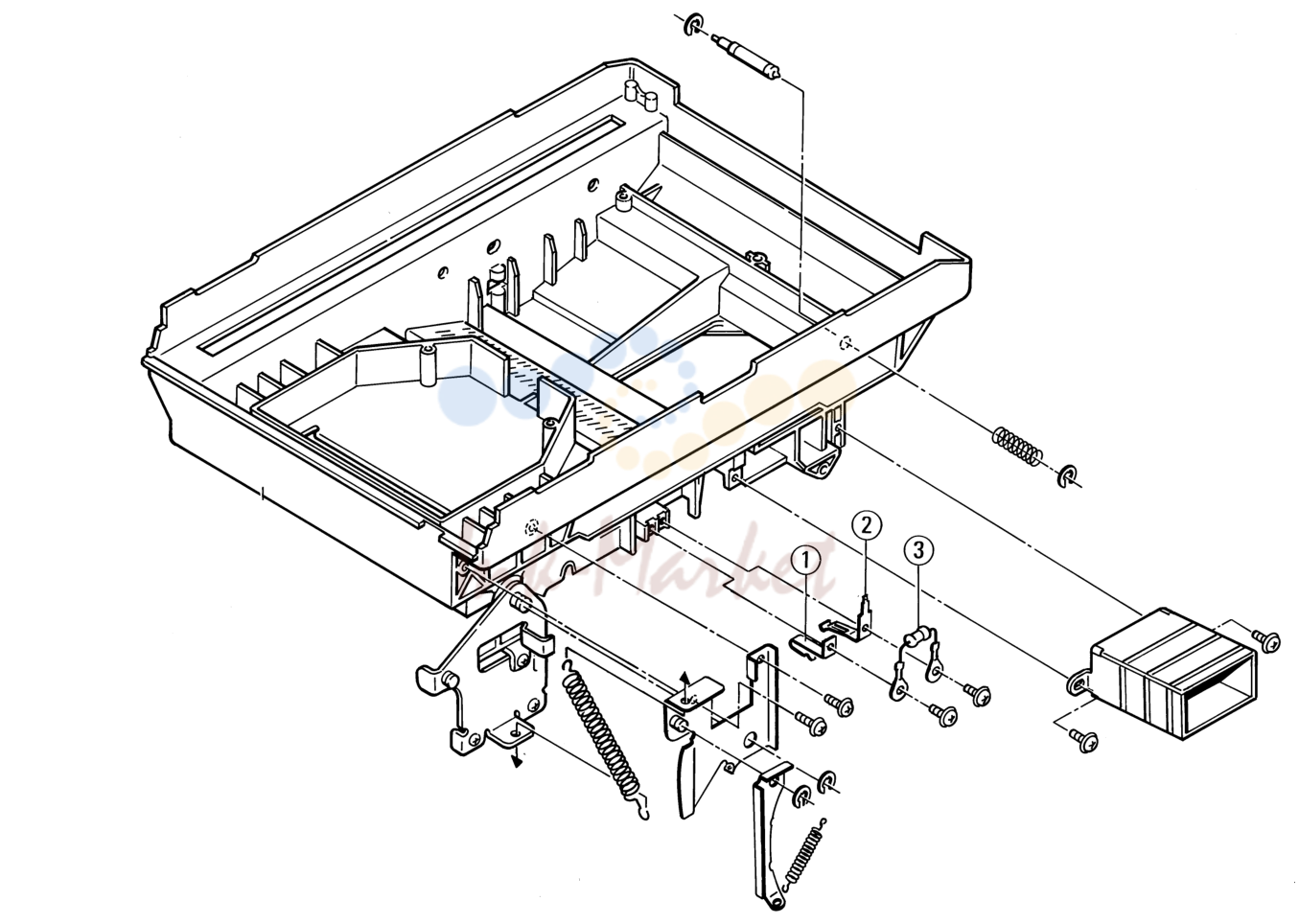

4. OPTICAL SECTION LOWER (A715)

№	Артикул	Альт. артикул	Описание
1	A7150039 запросить цену →		Ground Contact
2	A7150037 запросить цену →		Ground Contact
3	A7150021 запросить цену →		Corona Resistor

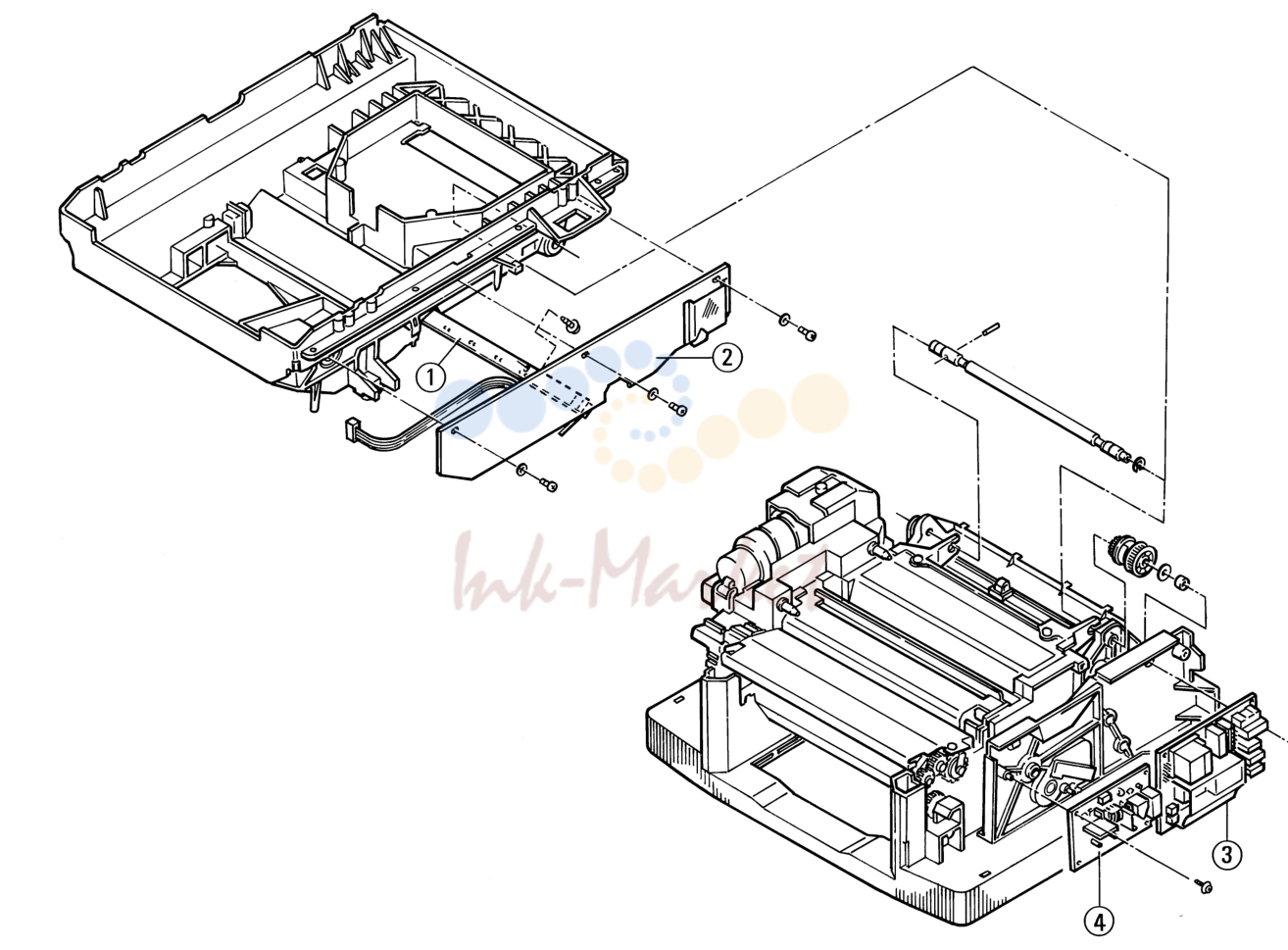

5. LOWER HALF 1 (A715)

№	Артикул	Альт. артикул	Описание
1	A7150087 запросить цену →		Eraser Lamp
2	A7150020 запросить цену →		PWB - A Logic Assy
3	A7150013 запросить цену →		PWB- D

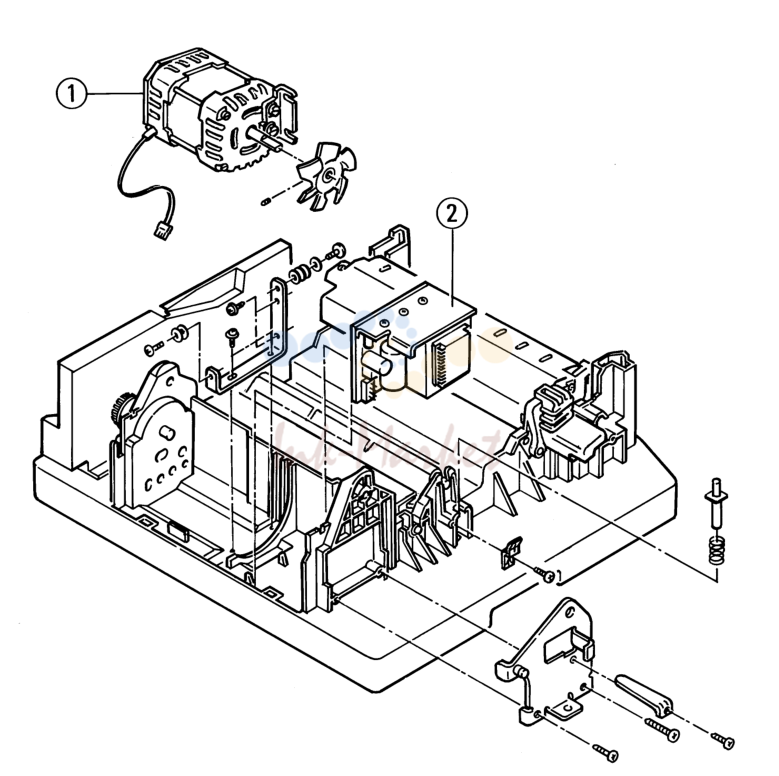

6. LOWER HALF 2 (A715)

№	Артикул	Альт. артикул	Описание
1	A7150083 запросить цену →		Main Motor
2	A7150014 запросить цену →		PWB - C Switching Power Supply
3	A7150070 запросить цену →		Actuator
4	A7150085 запросить цену →		Timing Clutch
5	A7150077 запросить цену →		S1 - Roller

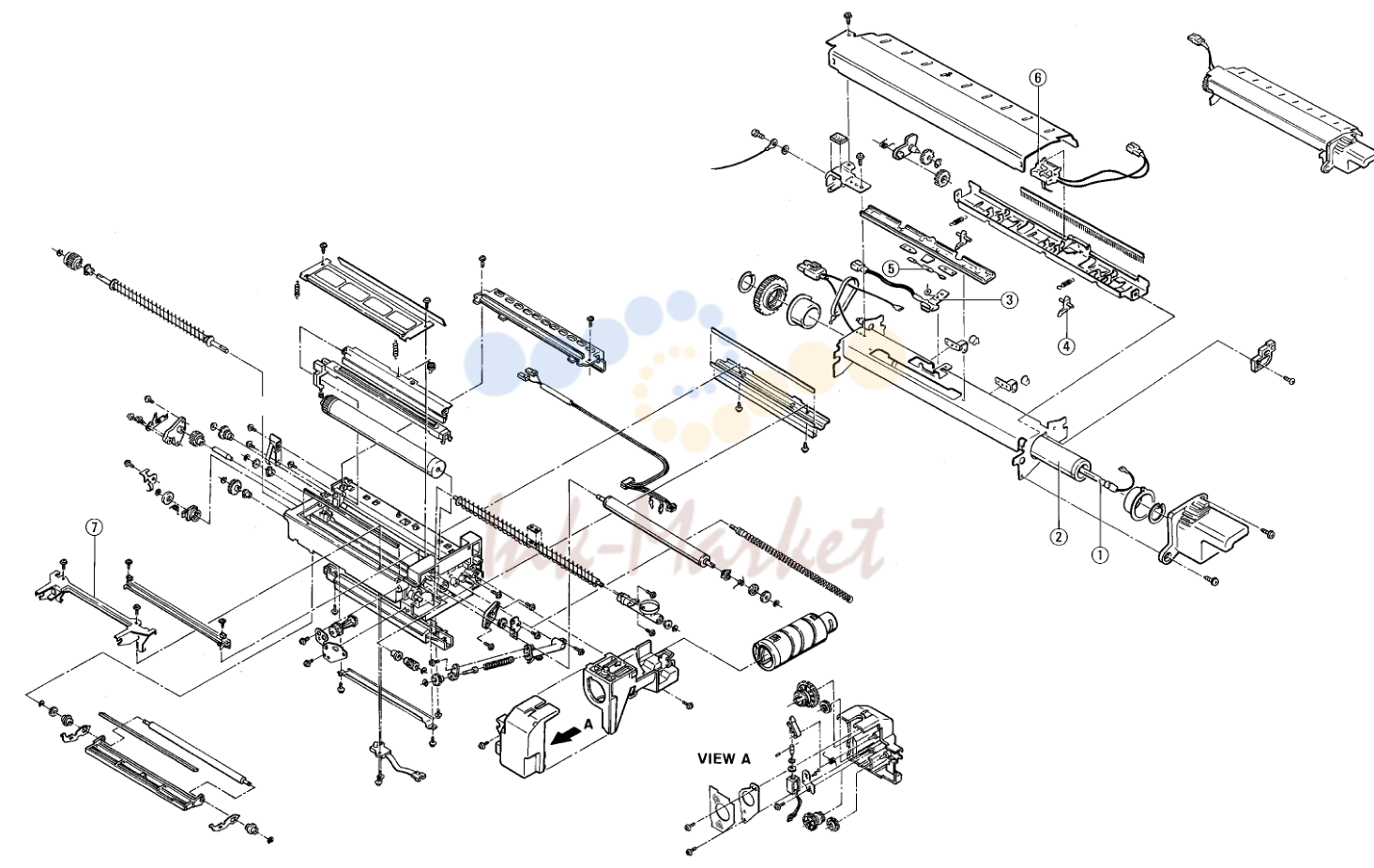

7. FUSING /IMAGING UNIT (A715)

№	Артикул	Альт. артикул	Описание
1	A7150088 запросить цену →		Fusing Lamp 230 V
2	A7150081 запросить цену →		Fusing Roller
3	A7150095 запросить цену →		Thermistor
4	A7150079 запросить цену →		Separator
5	A7150002 запросить цену →		Temperature Fuse Assy
6	A7150093 запросить цену →		Reed Switch
7	A7150078 запросить цену →		Suspension Bracket

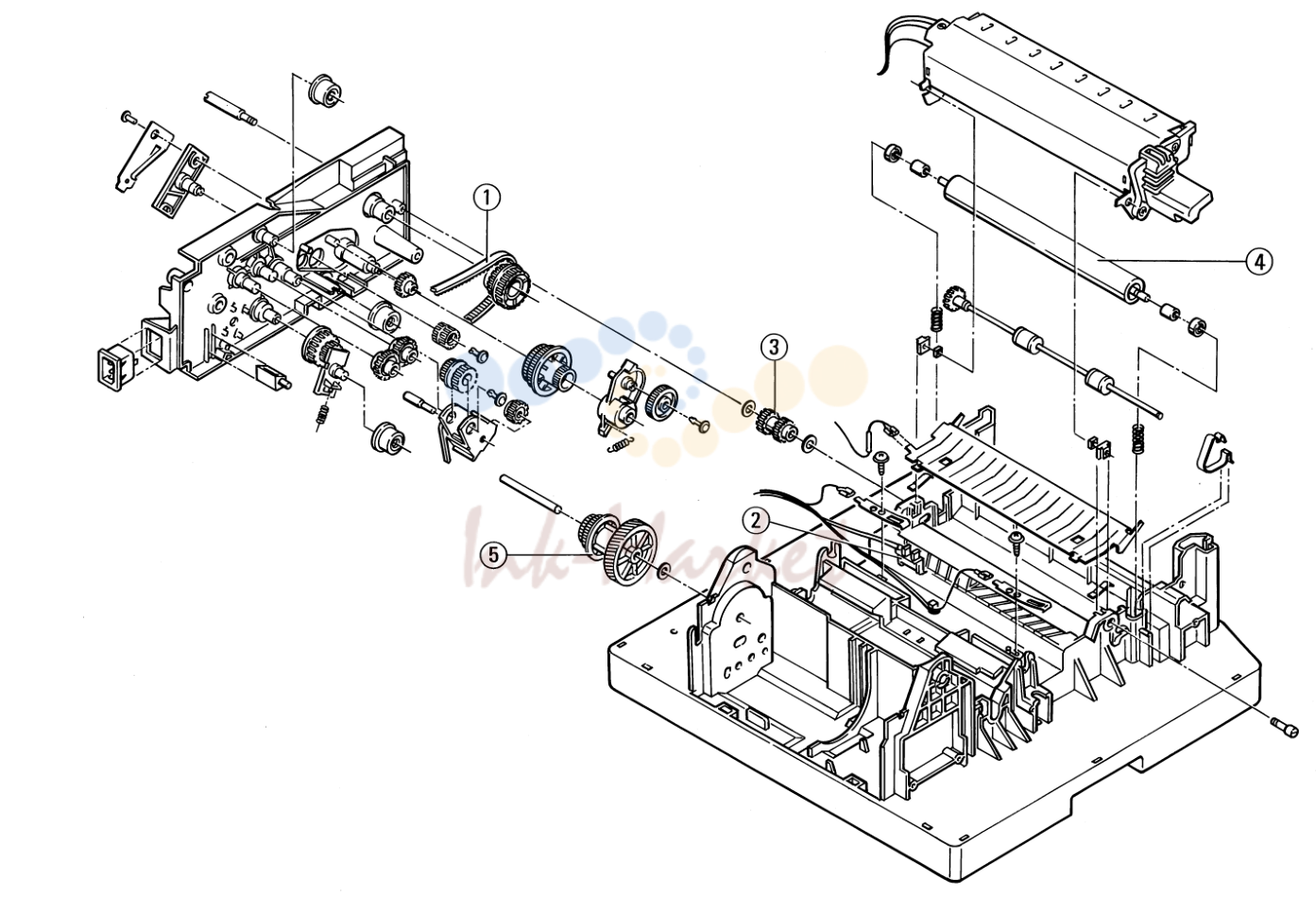

8. DRIVE SECTION (A715)

№	Артикул	Альт. артикул	Описание
1	A7150059 запросить цену →		Timing Belt T=286
2	A7150094 запросить цену →		Photo Interruptor
3	A7150058 запросить цену →		Double Gear T=19/20
4	A7150080 запросить цену →		Silicone Roller
5	A7150023 запросить цену →		Main Gear Assy

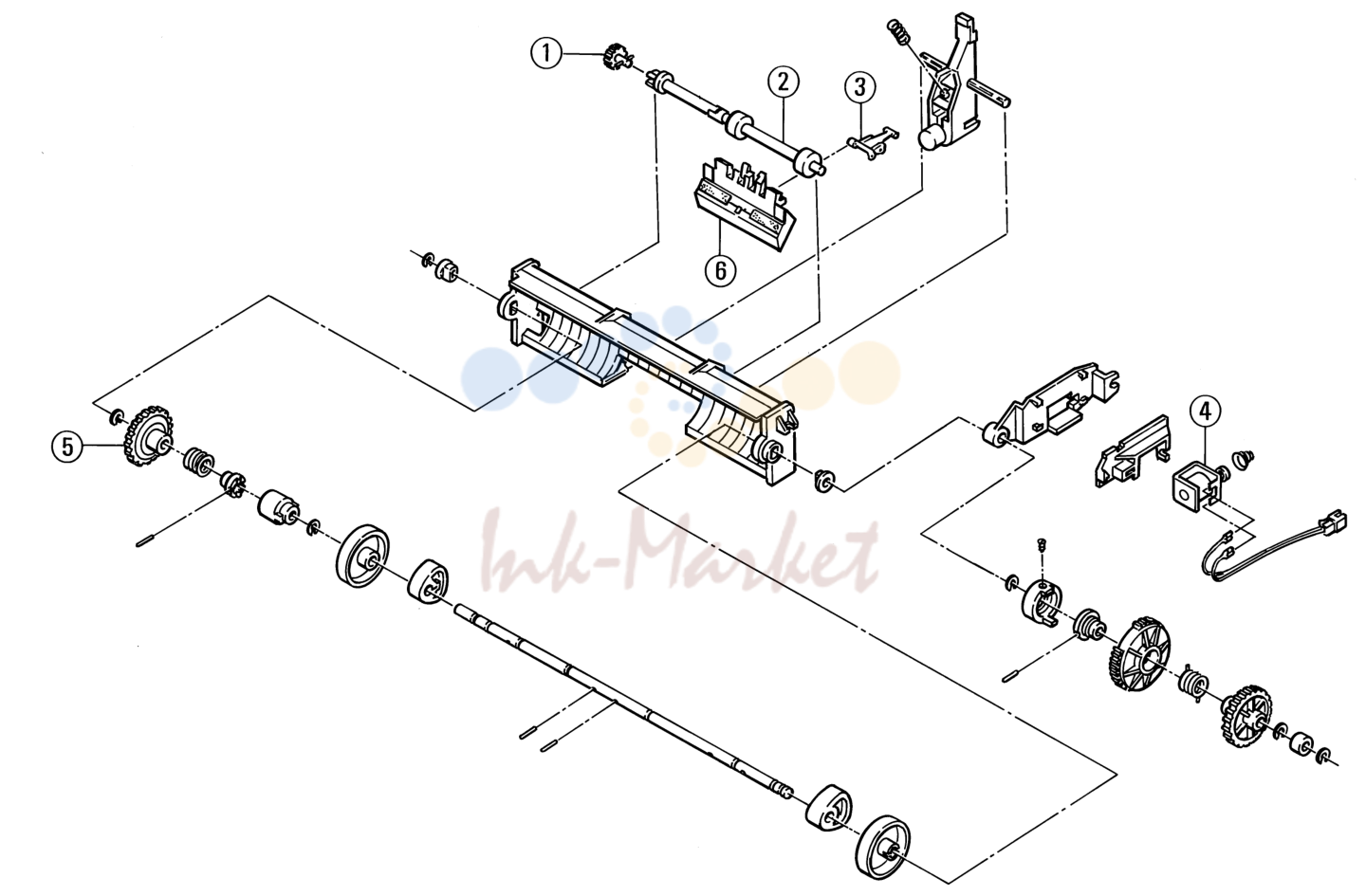

9. FEEDING SECTION (A715)

№	Артикул	Альт. артикул	Описание
1	A7150076 запросить цену →		Pinion T=13
2	A7150074 запросить цену →		Counter Pressure Axle
3	A7150050 запросить цену →		Clutch Fork
4	A7150086 запросить цену →		Solenoid
5	A7150072 запросить цену →		Gear T=40
6	A7150025 запросить цену →		Pressure Bracket Assy

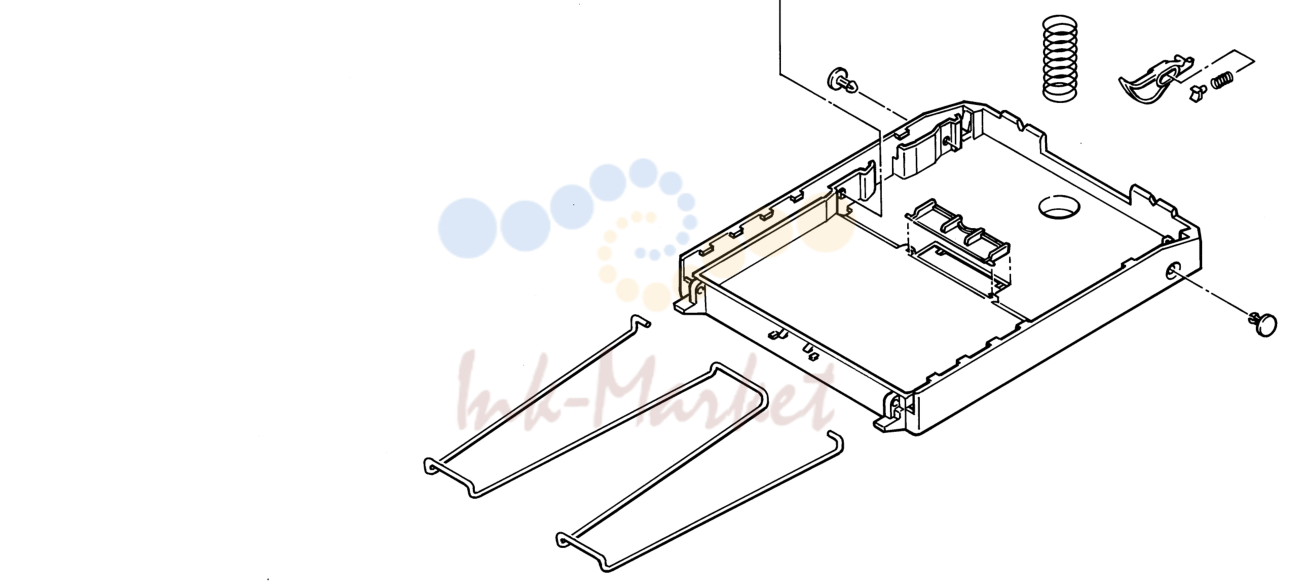

10. CASSETTE (A715)

№	Артикул	Альт. артикул	Описание
1	A7150012 запросить цену →		Operation Panel Assy
2	A7150067 запросить цену →		Cassette Assy
3	A7150016 запросить цену →		Fusing Unit
4	A7150017 запросить цену →		Driving Assy
5	A7150018 запросить цену →		Original Cover Assy
6	A7150019 запросить цену →		Paper Feeding Assy
7	A7150022 запросить цену →		Renovating Unit
8	A7158605 запросить цену →		Operating Instructions
9	52149500 запросить цену →		Test Chart OS-A4 (10 pcs/set)
9	52149501 запросить цену →		Test Chart OS-A4 (100 pcs/set)
