Ricoh pc RicohM50 — каталог запчастей со схемами

Содержание

• 1. EXTERIOR (A094)
• 2. OPTICS SECTION (A094)
• 3. PAPER FEED SECTION (A094)
• 4. DEVELOPMENT UNIT - BLACK (A094)
• 5. DEVELOPMENT UNIT - COLOR (A094)

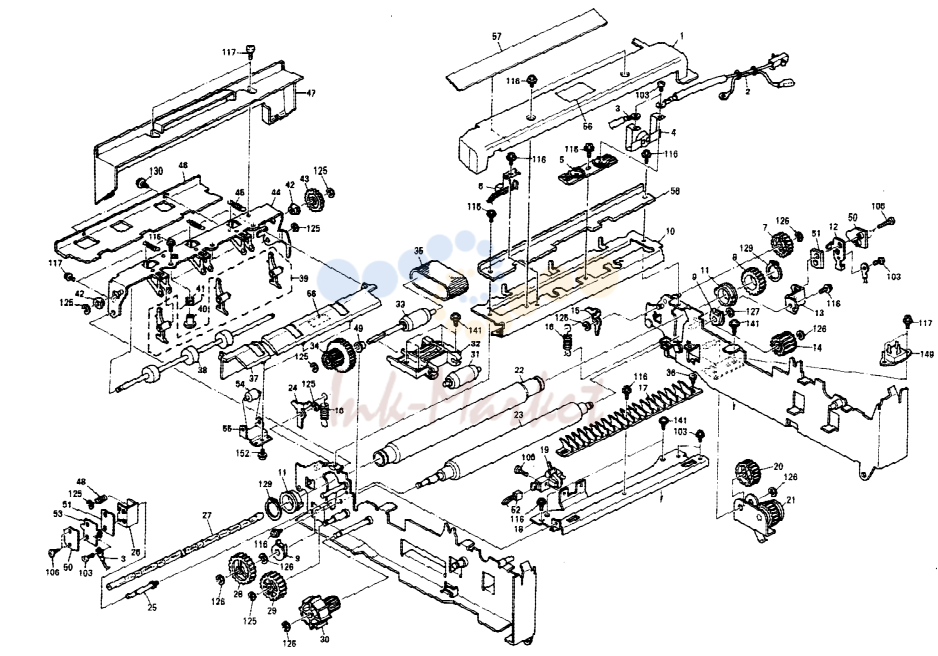

• 6. FUSING SECTION (A094)

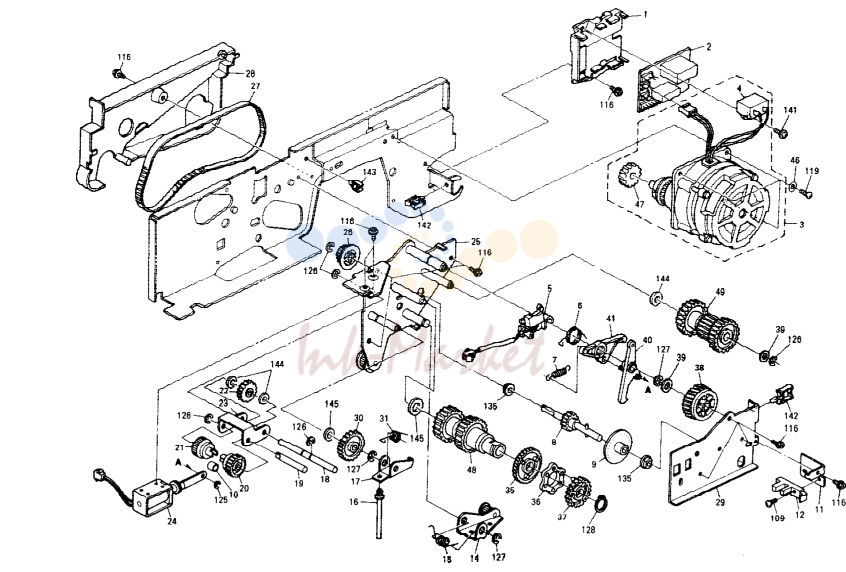

• 7. DRIVE SECTION (A094)

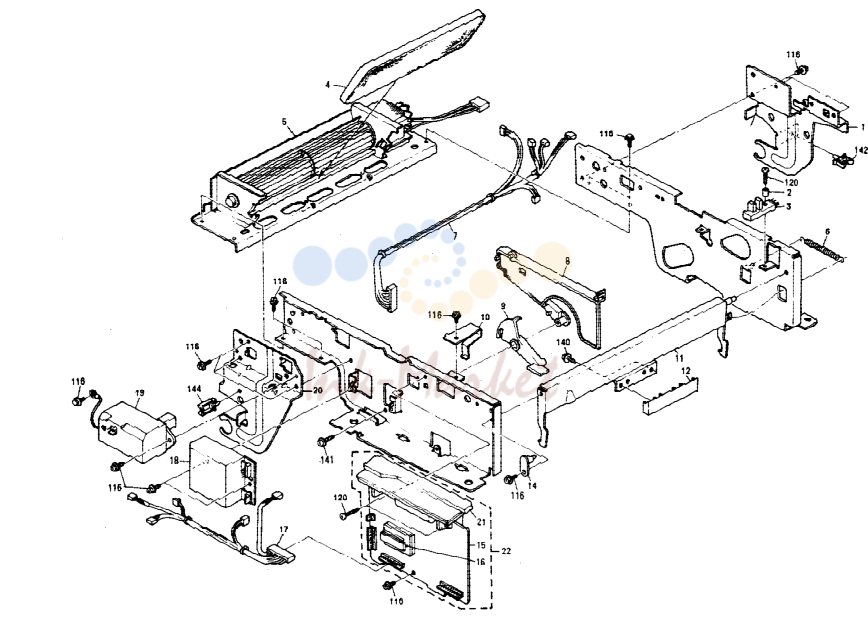

• 8. UPPER UNIT (A094)

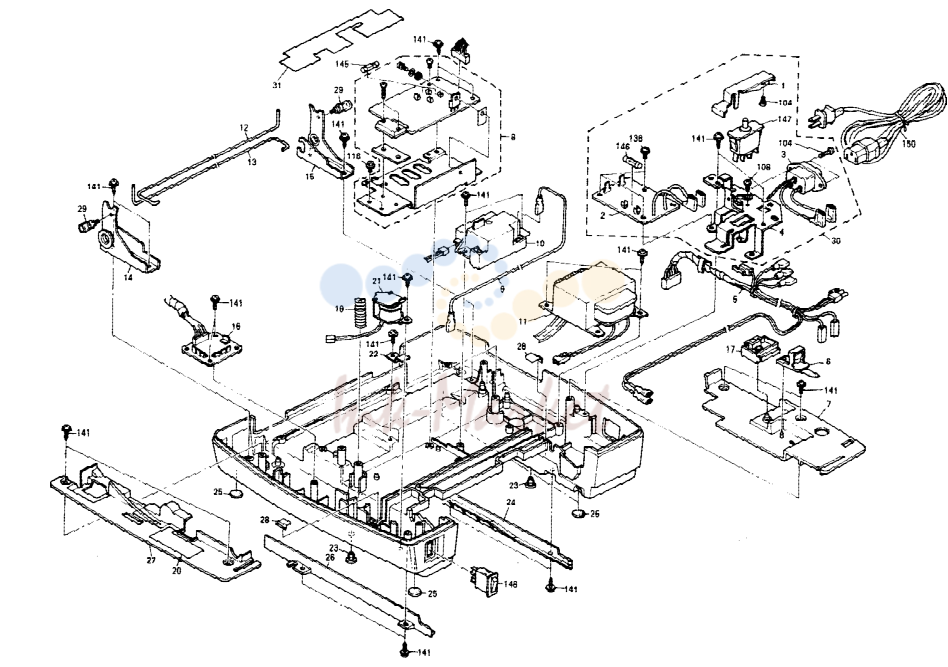

• 9. LOWER UNIT (A094)

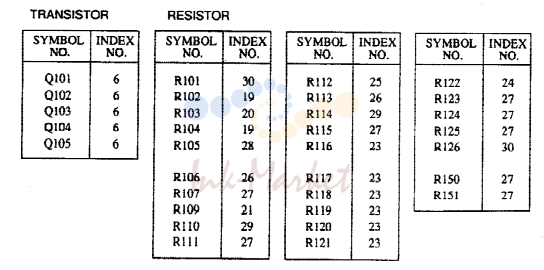

• 10. MAIN BOARD (A094)
• 11. POWER SUPPLY BOARD (A094)
• 12. AC DRIVE BOARD (A094)
• 13. INTERFACE BOARD (A094)

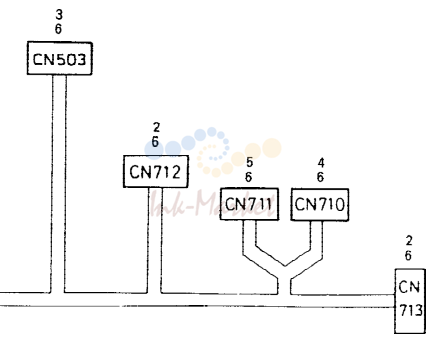

• 14. UPPER UNIT HARNESS - REAR (A094)

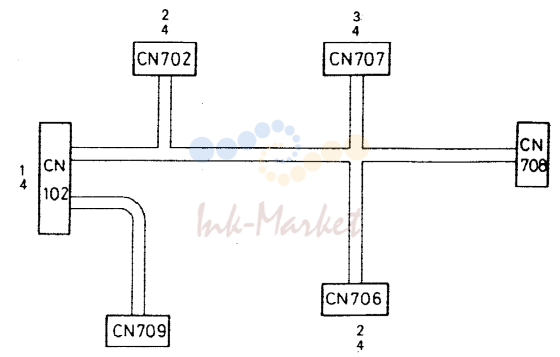

• 15. UPPER UNIT HARNESS - FRONT (A094)

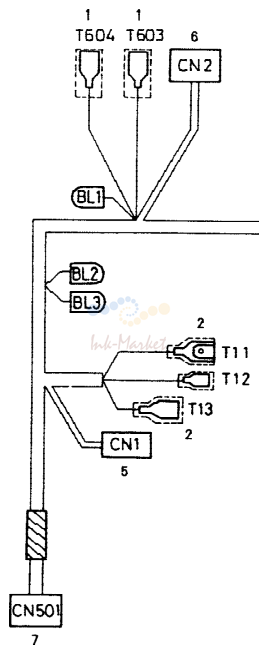

• 16. AC HARNESS (A094)

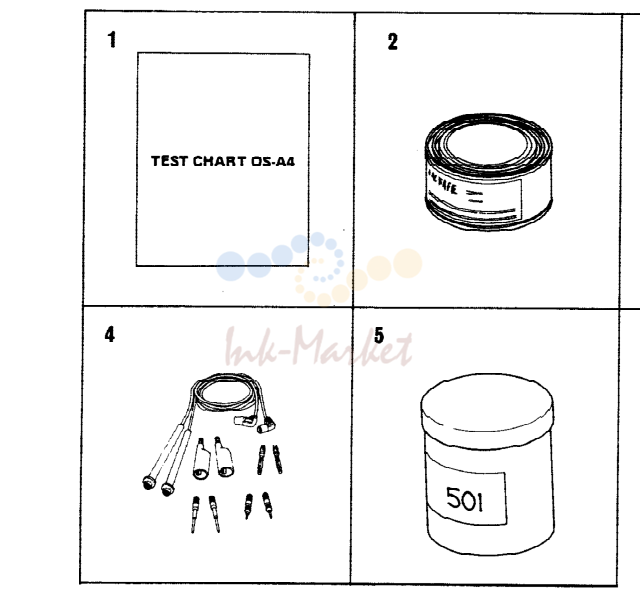

• 17. SPECIAL TOOL (A094)

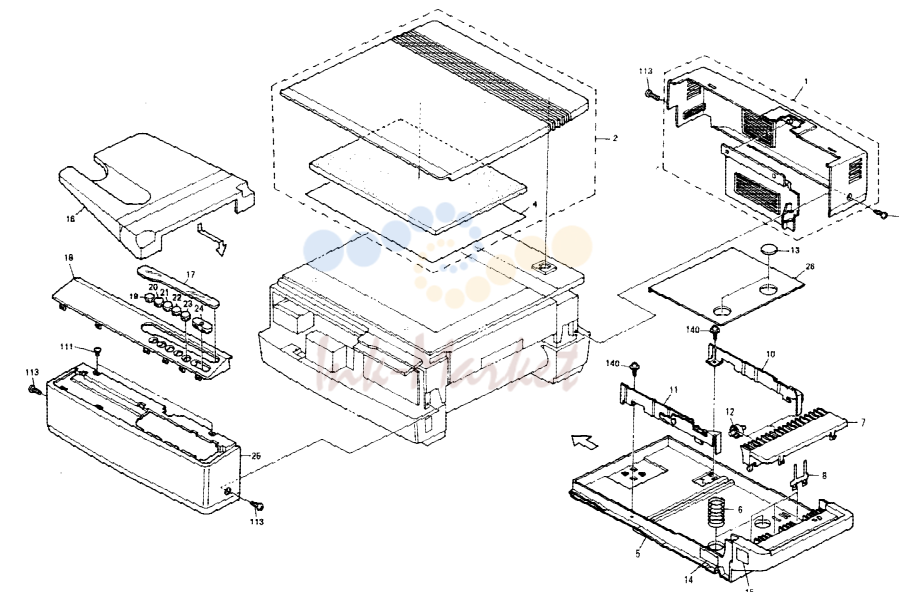

1. EXTERIOR (A094)

№	Артикул	Альт. артикул	Описание
111	03530060F запросить цену →		Philips Truss Head Screw - M3x6
1	A0941431 запросить цену →		Rear Cover - 220/240V
2	52147182 запросить цену →		Praten Cover
113	04130100F запросить цену →		Philips Truss Head Screw - M3x10
3	09654010W запросить цену →		Tapping Screw with Flat Washer - M4x10
4	52141551 запросить цену →		Platen Cover Sheet
5	A0942661 запросить цену →		Cassette Body
6	A0942624 запросить цену →		Bottom Plate Spring
7	A0942687 запросить цену →		By-pass Feed Guide - A4
8	52142631 запросить цену →		Leaf Spring - Cassette
9			Not Used
10	52142619 запросить цену →		Rear Side Fence
11	52142613 запросить цену →		Front Side Fence
12	52142630 запросить цену →		Paper Guide Roller - Cassette
13	52142627 запросить цену →		Friction Pad
14	52147202 запросить цену →		Copy Paper Set Decal
15	52147200 запросить цену →		Paper Size Decal - A4
16	A0944161 запросить цену →		Copy Tray
17	A0946365 запросить цену →		Indicator Panel
18	A0941381 запросить цену →		Operation Panel Cover - 220/240V
19	A0941416 запросить цену →		Image Density - D
20	A0941415 запросить цену →		Image Density Key - L
21	A0941414 запросить цену →		Decrease Quantity Key
22	A0941413 запросить цену →		Increase Quantity Key
23	A0941412 запросить цену →		Clear/Stop Key
24	A0941411 запросить цену →		Print Key
25	A0941361 запросить цену →		Front Cover
26	52142626 запросить цену →		Bottom Plate - A4

2. OPTICS SECTION (A094)

№	Артикул	Альт. артикул	Описание
36	52149001 запросить цену →		Corona Wire - 10pcs/Set
1	A0941991 запросить цену →		Slider Cover
37	52142072 запросить цену →		Rear End Cover - Charge
2	A0941921 запросить цену →		Slider Rack Angle
38	52142060 запросить цену →		Front End Block - Charge
3	52141971 запросить цену →		Slid Rail
39	52145321 запросить цену →		High Voltage Supply Cord - Charge
4	52141974 запросить цену →		Screw - Slider Stopper
5	A0941917 запросить цену →		Exposure Glass Ass’y - A4,A5
40	A0945211 запросить цену →		Quenching Lamp
41	52032059 запросить цену →		Corona Wire Hook
6	A0941947 запросить цену →		Sub Scale - A4,A5
42	52032060 запросить цену →		Corona Wire Screw - M3x4
7	A0941937 запросить цену →		Main Scale - A4,A5
8	A0941121 запросить цену →		Left Cover
43	52142050 запросить цену →		Transfer Corona Ass’y
9	A0941751 запросить цену →		Exposure Cover
10	A0941131 запросить цену →		RRight Upper Cover
11	52141738 запросить цену →		Exposure Reflector
12	52141736 запросить цену →		Rins Seal - 236x6x6
13	52141741 запросить цену →		Rins Ass’y
14	52145226 запросить цену →		Exposure Lamp Sensor
15	52141739 запросить цену →		Side Reflector
16	52141734 запросить цену →		Exposure Reflector Bracket
17	52141717 запросить цену →		Front Rins Holder
18	52141718 запросить цену →		Rear Rins Holder
19	52141744 запросить цену →		Leaf Spring - Rins Hold
20	52141731 запросить цену →		Fluorescent Lamp Heater Spring
21	A0941712 запросить цену →		Rins Bracket
22	52142406 запросить цену →		Varistor Holder
23	52145230 запросить цену →		Master Sensor
24	52142407 запросить цену →		Leaf Spring - Varistor
25	52145202 запросить цену →		Varistor - 820V
101	03125060W запросить цену →		Philips Pan Head Screw - M2.5x6
26	52142401 запросить цену →		Leaf Spring - Master Earth
27	A0945231 запросить цену →		Photocoupler
104	03120060W запросить цену →		Philips Pan Head Screw - M3x6
28	52142411 запросить цену →		Seal - Toner Overflow Sensor
109	03140120W запросить цену →		Philips Pan Head Screw - M4x12
111	03530060F запросить цену →		Philips Truss Head Screw - M3x6
29	A0945208 запросить цену →		Fluorescent Lamp Socket
30	52145217 запросить цену →		Fluorescent Lamp - 14W
114	04140082F запросить цену →		Philips Truss Head Screw - M4x8
31	52145655 запросить цену →		Fluorescent Lamp Heater - 220/240V
116	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
32	52142070 запросить цену →		Charge Corona Holder
117	04430080W запросить цену →		Hexagon Head Tapping Screw - M3x8
33	52142065 запросить цену →		Rear End Block - Charge
125	07200030E запросить цену →		Retaining Ring - M3
34	52142055 запросить цену →		Charge Corona Casing
139	09653008W запросить цену →		Tapping Screw With Flat Washer - M3x8
152	04440082W запросить цену →		Tapping Screw - M4 x
35	52142080 запросить цену →		Thumb Screw - M4x5

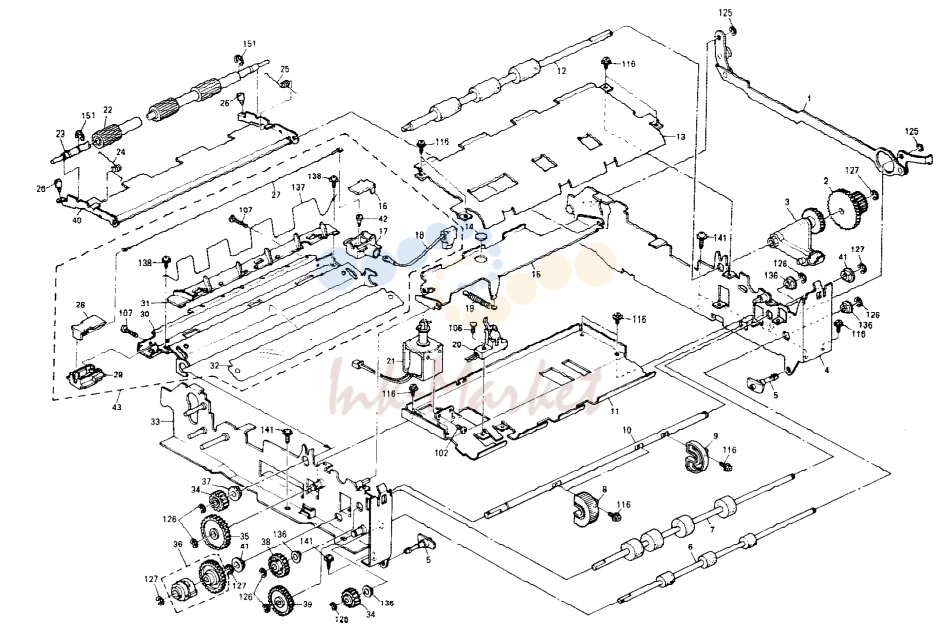

3. PAPER FEED SECTION (A094)

№	Артикул	Альт. артикул	Описание
36	52142556 запросить цену →		Paper Feed Clutch
1	52144191 запросить цену →		Safety Switch Lever - Exit Cover
2	52142643 запросить цену →		Coupled Gear - 24T/50T
37	50530223 ✓ в наличии		Bushing - 8mm
38	52142572 запросить цену →		Gear - 22T
3	52142640 запросить цену →		Gear - 32T
4	A0941261 запросить цену →		Rear Sie Plate - Paper Feed
39	52142564 запросить цену →		Gear - 30T
40	52142581 запросить цену →		Upper Guide Plate - Registration
5	52142635 запросить цену →		Cassette Guide Pin
6	52142568 запросить цену →		First Guide Roller - Paper Feed
41	50530709 запросить цену →		Bushing - 6x10x6mm
7	52142569 запросить цену →		Second Guide Roller - Paper Feed
42	52032060 запросить цену →		Corona Wire Screw - M3x4
8	52142552 запросить цену →		Paper Feed Roller
43	52147800 запросить цену →		Transfer Corona Ass’y
9	52142553 запросить цену →		Paper Retainer
10	52142551 запросить цену →		Feed Drive Shaft
11	52142565 запросить цену →		Feed Guide Plate
12	52142590 запросить цену →		Lower Registration Roller
13	52142576 запросить цену →		Lower Guide Plate - Registration
14	52141221 запросить цену →		Rubber Foot
15	52142578 запросить цену →		Registration Plate
16	52147804 запросить цену →		Rear End Cover - Transfer
17	52147802 запросить цену →		Rear End Block - Transfer
18	52145320 запросить цену →		High Voltage Supply Cold - Transfer
19	52142579 запросить цену →		Registration Spring
20	52145235 запросить цену →		Paper Feed Sensor
21	A0945219 запросить цену →		Registration Solenoid
22	52147792 запросить цену →		Upper Registration Roller
23	52142583 запросить цену →		Registration Roller Shaft
24	A0942585 запросить цену →		Front Registration Spring
102	03130050W запросить цену →		Philips Pan Head Screw - M3x5
106	03130120W запросить цену →		Philips Pan Head Screw - M3x12
25	A0942586 запросить цену →		Rear Registration Spring
26	52142582 запросить цену →		Rubber Dumper
107	03130250W запросить цену →		Philips Pan Head Screw - M3x25
27	52149001 запросить цену →		Corona Wire - 10pcs/Set
116	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
28	52147803 запросить цену →		Front End Cover - Transfer
125	07200030E запросить цену →		Retaining Ring - M3
126	07200040E запросить цену →		Retaining Ring - M4
29	52147801 запросить цену →		Front End Block - Transfer
127	07200060E запросить цену →		Retaining Ring - M6
30	52142156 запросить цену →		Transfer Corna Casing
136	08053389 запросить цену →		Bushing - 8x10x6mm
31	52142157 запросить цену →		Transfer Guide Plate
32	52142158 запросить цену →		Mylar Seal - Transfer Entrance
137	08091013 запросить цену →		Nylon Wire (50m/Roll)
138	09513006W запросить цену →		Philips Screw With Flat Washer - M3x6
33	A0941246 запросить цену →		Front Side Plate - Paper Feed
34	52142571 запросить цену →		Gear - 16T
141	09654012W запросить цену →		Philips Pan Head Screw - M4x12
35	52142563 запросить цену →		Gear - 38T
151	07200050E запросить цену →		Retaining Ring - M5

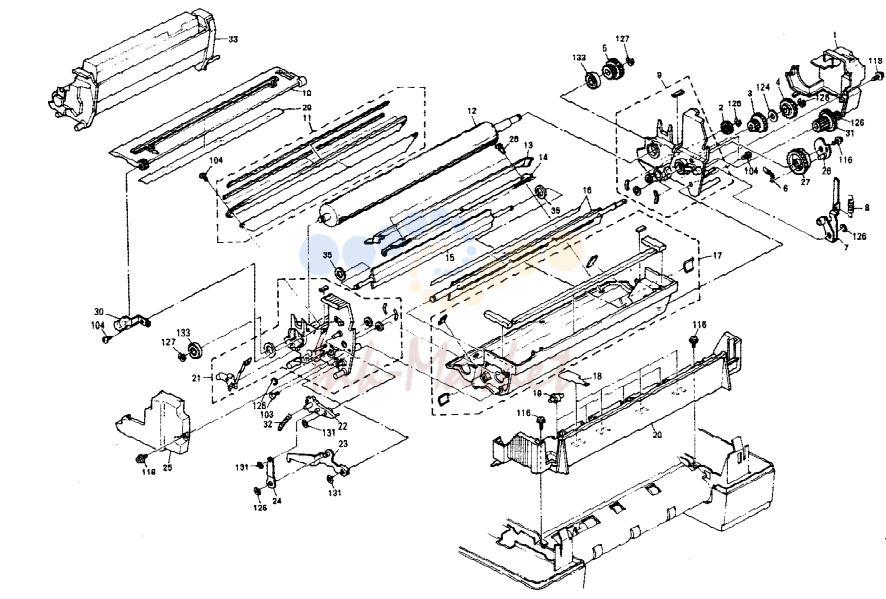

4. DEVELOPMENT UNIT - BLACK (A094)

№	Артикул	Альт. артикул	Описание
1	52143152 запросить цену →		Rear Development Cover
103	03130060M запросить цену →		Philips Pan Head Screw - M3x6
104	03130060W запросить цену →		Philips Pan Head Screw - M3x6
2	52143103 запросить цену →		Gear - 18T
3	52143101 запросить цену →		Gear - 12T
116	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
118	04430082W запросить цену →		Hexagon Head Tapping Screw - M3x8
4	52143102 запросить цену →		Gear - 20T
124	07010050B запросить цену →		Flat Washer - M5
5	52143100 запросить цену →		Gear - 24T
6	52143105 запросить цену →		Spring - Toner End Lever
126	07200040E запросить цену →		Retaining Ring - M4
127	07200060E запросить цену →		Retaining Ring - M6
7	52143130 запросить цену →		Toner End Lever
131	08050077 запросить цену →		Retaing Ring - M3
8	52033151 запросить цену →		Roller Cover Spring
9	52143060 запросить цену →		Rear Side Plate - Development
133	08053162 запросить цену →		Ball Bearing - 10x19x7mm
10	52143110 запросить цену →		Development Roller Cover
11	52143080 запросить цену →		Toner Metering Blade
12	AD030030 запросить цену →		Development Roller
13	52143140 запросить цену →		Discharging Brush Cover
14	52143145 запросить цену →		Development discharging Brush
15	52143104 запросить цену →		Toner Supply Shaft
16	52143090 запросить цену →		Toner Mixing Plate
17	52143070 запросить цену →		Toner Hopper
18	52142570 запросить цену →		Leaf Spring
19	52142573 запросить цену →		Guide Roller
20	A0943211 запросить цену →		Development Unit Holder
21	52143051 запросить цену →		Front Side Plate - Development
22	52143115 запросить цену →		Sector Gear - 60T
23	52143121 запросить цену →		Roller Cover Lever
24	52143123 запросить цену →		Roller Cover Link
25	52143151 запросить цену →		Front Development Cover
26	52033130 запросить цену →		Toner End Disk
27	52033126 запросить цену →		Gear - 32T
28	52033105 запросить цену →		Nylon Rivet
29	52143112 запросить цену →		Seal - 0.05x21x257.5mm
30	52033145 запросить цену →		Front Cover Bracket - Development
31	52033125 запросить цену →		Coupled Gear - 14T/32T
32	52033153 запросить цену →		Spring - Toner End Lever
33	52143050 запросить цену →		Development Unit - Black
34			Not Used
35	59213114 запросить цену →		Seal - 12mm

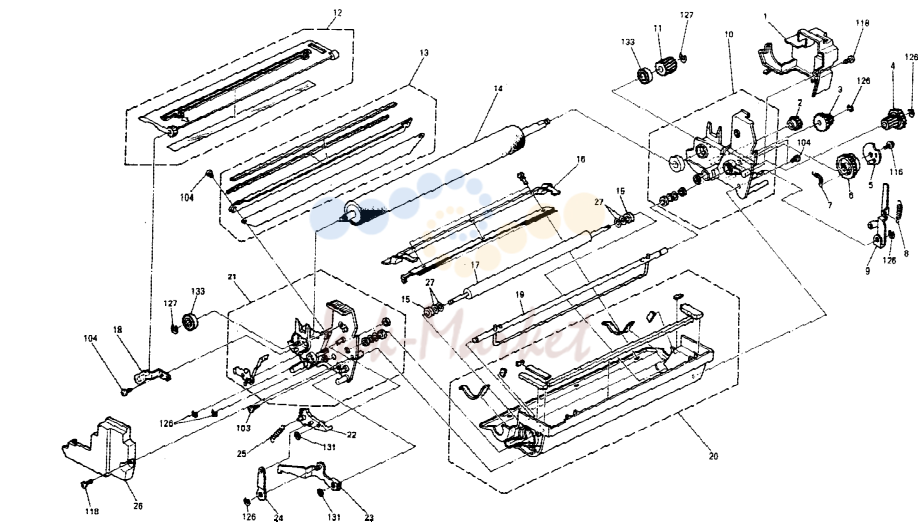

5. DEVELOPMENT UNIT - COLOR (A094)

№	Артикул	Альт. артикул	Описание
1	52143152 запросить цену →		Rear Development Cover 1 1030313 0060M Philips Pan Head Screw - M3x6
104	03130060W запросить цену →		Philips Pan Head Screw - M3x6
2	59213111 запросить цену →		Gear - 16T
3	52033124 запросить цену →		Coupled Gear - 12T/22T
116	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
118	04430082W запросить цену →		Hexagon Head Tapping Screw - M3x8
4	52033125 запросить цену →		Coupled Gear - 14T/32T
5	52033130 запросить цену →		Toner End Disk
126	07200040E запросить цену →		Retaining Ring - M4
6	52033126 запросить цену →		Gear - 32T
127	07200060E запросить цену →		Retaining Ring - M6
7	52143105 запросить цену →		Spring - Toner End Lever
131	08050077 запросить цену →		Retaing Ring - M3
8	52033151 запросить цену →		Roller Cover Spring
133	08053162 запросить цену →		Ball Bearing - 10x19x7mm
9	59213120 запросить цену →		Toner End Lever
10	59213071 запросить цену →		Rear Side Plate - Development
11	59213110 запросить цену →		Gear - 20T
12	59213140 запросить цену →		Development Roller Cover
13	59213091 запросить цену →		Toner Metering Blade
14	59213130 запросить цену →		Development Roller
15	59213114 запросить цену →		Seal - 12mm
16	59213110 запросить цену →		Gear - 20T
17	59213116 запросить цену →		Toner Supply Roller
18	52033145 запросить цену →		Front Cover Bracket - Development
19	59213100 запросить цену →		Toner Mixing Bar
20	59213080 запросить цену →		Toner Hopper
21	59213061 запросить цену →		Front Side Plate - Development
22	52143115 запросить цену →		Sector Gear - 60T
23	52143121 запросить цену →		Roller Cover Lever
24	52143123 запросить цену →		Roller Cover Link
25	52033153 запросить цену →		Spring - Toner End Lever
26	52143151 запросить цену →		Front Development Cover
27	59213112 запросить цену →		Toner Supply Shaft - Space Sell

6. FUSING SECTION (A094)

№	Артикул	Альт. артикул	Описание
1	A0944207 запросить цену →		Fusing Cover - 220/240V
36	54472769 запросить цену →		Stepped Screw
37	A0944087 запросить цену →		Lower Exit Guide
2	A0945316 запросить цену →		Rear Fusing Harness
3	A0945315 запросить цену →		Front Fusing Harness
38	52144127 запросить цену →		Exit Roller
39	52149002 запросить цену →		Hot Roller Stripper - 3pcs/Set
4	52145422 запросить цену →		Thermoswitch
40	52144124 запросить цену →		Spring Holder - Stripper Release
5	52145803 запросить цену →		Thermoswitch Bracket
6	A0944123 запросить цену →		Stripper Release Spring
42	52144128 запросить цену →		Bushing - 14x8x6mm
7	52144072 запросить цену →		Gear - 21T
43	52144129 запросить цену →		Gear - 16T
8	52144108 запросить цену →		Gear - 30T
44	52144116 запросить цену →		Upper Exit Stay
9	52144112 запросить цену →		Bushing - 8x18x5mm
45	52144122 запросить цену →		Stripper Spring
10	52144101 запросить цену →		Upper Fusing Stay
46	52144131 запросить цену →		Upper Exit Guide
11	52144107 запросить цену →		Bushing - 20x28x8mm
47	52147216 запросить цену →		Exit Cover
12	52144188 запросить цену →		Lamp Terminal
13	A0944179 запросить цену →		Lamp Holder Spring
49	54432668 запросить цену →		Bushing - 4x6x7mm
14	52144073 запросить цену →		Gear - 16T
15	AA113028 запросить цену →		Front Outer Insulator
16	52144055 запросить цену →		Fusing Pressure Spring
51	54324118 запросить цену →		Insulator - B
17	A0945305 запросить цену →		Harness - Paper Exit Sensor
53	52144185 запросить цену →		Lamp Terminal
18	52144091 запросить цену →		Lower Fusing Stay
19	A0945236 запросить цену →		Paper Exit Sensor
54	52144235 запросить цену →		Exit Roller
55	52144232 запросить цену →		Guide Roller
20	52144074 запросить цену →		Gear - 28T
56	52144970 запросить цену →		Caution Decal - High Temperature 220/
21	52144076 запросить цену →		Fusing Arm Bracket
57	52144104 запросить цену →		Fusing Unit Mylar
22	A0944106 запросить цену →		Hot Roller
58	52144110 запросить цену →		Plate - Fusing Unit
23	A0944411 запросить цену →		Pressure Roller
24	52144051 запросить цену →		Front Stopper - Exit Guide
25	54154093 запросить цену →		Shaft - Fusing Lamp Terminal
26	52144184 запросить цену →		Lamp Terminal Bracket
27	A0945620 запросить цену →		Fusing Lamp - 1050W - 220V/240V
28	52144113 запросить цену →		Gear - 28T
29	52144058 запросить цену →		Gear - 25T
30	52147795 запросить цену →		Paper Reverse Knob
31	52143855 запросить цену →		Inverted Roller - Transport Belt
32	52143854 запросить цену →		Transport Belt Bracket
33	52143850 запросить цену →		Drive Roller - Transport Belt
34	52143853 запросить цену →		Coupled Gear - 16T/32T
35	52143856 запросить цену →		Transport Belt
103	03130060M запросить цену →		Philips Pan Head Screw - M3x6
106	03130120W запросить цену →		Philips Pan Head Screw - M3x12
116	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
117	04430080W запросить цену →		Hexagon Head Tapping Screw - M3x8
125	07200030E запросить цену →		Retaining Ring - M3
126	07200040E запросить цену →		Retaining Ring - M4
127	07200060E запросить цену →		Retaining Ring - M6
129	07250200E запросить цену →		Retaining Ring C - M20
135	08053385 запросить цену →		Bushing - 6mm
141	09654012W запросить цену →		Philips Pan Head Screw - M4x12
149	14050153 запросить цену →		Triac - TG16C40
152	04440082W запросить цену →		Tapping Screw - M4 x

7. DRIVE SECTION (A094)

№	Артикул	Альт. артикул	Описание
1	52145820 запросить цену →		Holder - AC Drive Board 1 34 Not Used
2	A0945615 запросить цену →		AC Drive Board Ass’y
35	52031828 запросить цену →		Bevel Gear - 36T (Return)
36	52031831 запросить цену →		Rubber Dumper
3	A0945605 запросить цену →		Main Motor - AC 220V 11W
37	52031832 запросить цену →		Dumper Plate
3	A0945650 запросить цену →		Main Motor - AC 240V 11W
38	52031844 запросить цену →		Pinion - 36T
4	16061475 запросить цену →		Capacitor - 5uF 220V (240V/50Hz)
4	16061504 запросить цену →		Capacitor - 6uF 220V (220V)
39	52031869 запросить цену →		Thrust Washer - 6x12x1.5mm
40	52031837 запросить цену →		Scan Clutch Pawl
5	52145238 запросить цену →		Micro Switch - Scan
41	52141842 запросить цену →		Return Control Pawl
6	52031841 запросить цену →		Clutch Pawl Spring
7	52141843 запросить цену →		Return Control Spring 1 42 Not Used
8	52141864 запросить цену →		Gear - 16T 1 43 Not Used
9	52141865 запросить цену →		Pulse Disc 1 44 Not Used
10	52141858 запросить цену →		Coupling Cover
45	52145822 запросить цену →		Fence - AC Drive Board
11	52141879 запросить цену →		Photointeruptor Bracket
46	52031870 запросить цену →		Thrust Washer - 8x14x1.5mm
12	52145232 запросить цену →		LED Sensor Type - T
47	52141181 запросить цену →		Gear / Pulley - 24T/30T
13	52141835 запросить цену →		Return Clutch Spring Ass’y
49	52141834 запросить цену →		Scan Clutch Spring Ass’y
14	52141821 запросить цену →		Tightener Arm
15	52141825 запросить цену →		Tightener Spring
16	52141876 запросить цену →		Slider Lock Shaft
17	52141875 запросить цену →		Slider Lock Arm
18	52141857 запросить цену →		Belt Drive Shaft
19	52141855 запросить цену →		Shaft - Belt Drive Arm
20	52141854 запросить цену →		Gear - 22T
109	03140120W запросить цену →		Philips Pan Head Screw - M4x12
21	52141853 запросить цену →		Gear - 44T
116	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
22	52141856 запросить цену →		Idle Gear - 22T
23	52141852 запросить цену →		Belt Drive Arm
119	04430120W запросить цену →		Hexagon Head Tapping Screw - M3x12
24	52141844 запросить цену →		Slider Solenoid - 22V
125	07200030E запросить цену →		Retaining Ring - M3
126	07200040E запросить цену →		Retaining Ring - M4
25	52141808 запросить цену →		Clutch Base Plate
127	07200060E запросить цену →		Retaining Ring - M6
26	52141874 запросить цену →		Tension Pulley - 24T
27	52141184 запросить цену →		Timing Belt
128	07250120E запросить цену →		Retaining Ring C - M12
28	52142431 запросить цену →		Rear Guide Rail - Master Unit
135	08053385 запросить цену →		Bushing - 6mm
29	52141877 запросить цену →		Clutch Supporting Plate
141	09654012W запросить цену →		Philips Pan Head Screw - M4x12
142	11050099 запросить цену →		Wire Saddle
30	52031853 запросить цену →		Gear - 30T
143	11050153 запросить цену →		Clamp
31	52031857 запросить цену →		Lock Arm Spring
32	08074021 запросить цену →		Washer - 6.1x11x0.1mm
33	08075009 запросить цену →		Spacer - 8.1 x 11.5 x 0.1 mm

8. UPPER UNIT (A094)

№	Артикул	Альт. артикул	Описание
1	52141120 запросить цену →		Rear Hinge - Top Unit
116	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
2	52145810 запросить цену →		Spacer - Toner End Sensor
120	04430120W запросить цену →		Hexagon Head Tapping Screw - M3x12
140	09654010W запросить цену →		Tapping Screw with Flat Washer - M4x10
3	A0945231 запросить цену →		Photocoupler
4	52141115 запросить цену →		Ozone Filter
141	09654012W запросить цену →		Philips Pan Head Screw - M4x12
142	11050099 запросить цену →		Wire Saddle
5	52145610 запросить цену →		Cooling Fan Motor - 220/240V
6	A0945584 запросить цену →		Cable Clip - 11.1mm
7	A0945300 запросить цену →		Upper Unit Harness - Rear
8	52142432 запросить цену →		Front Guide Rail - Master Unit
9	52142433 запросить цену →		Master Release Lever
10	52142413 запросить цену →		Plate Spring - Roller Pressure
11	52141171 запросить цену →		Hook Lever
12	52147161 запросить цену →		Release Latch
13			Not Used
14	52141175 запросить цену →		Hinge Lever
15	A0945161 запросить цену →		Main Board
16	52145153 запросить цену →		CPU - Main Board
17	A0945301 запросить цену →		Upper Unit Harness - Front
18	52145215 запросить цену →		Fluorescent Lamp Stabilizer
19	A0945200 запросить цену →		Power Pack - Charger Corona
20	52141118 запросить цену →		Front Hinge - Top Unit
21	A0946652 запросить цену →		Indicator Board Ass’y
22	A0945160 запросить цену →		Main Board Ass’y

9. LOWER UNIT (A094)

№	Артикул	Альт. артикул	Описание
104	03130600W запросить цену →		Philips Pan Head Screw - M3x6
1	52145842 запросить цену →		Safety Switch Lever
2	A0945640 запросить цену →		AC Power Supply Board Ass’y - 220/240V
108	03140060M запросить цену →		Philips Pan Head Screw - M4x6
3	A0945637 запросить цену →		Receptacle - 220/240V
138	09513006W запросить цену →		Philips Screw With Flat Washer - M3x6
4	52145841 запросить цену →		Bracket - AC Power Supply Unit
141	09654012W запросить цену →		Philips Pan Head Screw - M4x12
145	A0945121 запросить цену →		Fuse - 3.15A/250V
5	A0945310 запросить цену →		AC Harness
6	A0945152 запросить цену →		Fuse - 220V/240V
147	12041373 запросить цену →		Push Switch
7	A0941494 запросить цену →		Rear Inner Cover - 220/240V
8	A0945100 запросить цену →		Power Supply Board Ass’y
148	12042300 запросить цену →		Switch
9	A0940025 запросить цену →		Power Supply Cord - 220V
10	A0945204 запросить цену →		Power Pack - Transfer/Bias
150	28010037 запросить цену →		Power Supply Cord - 240V
11	52145630 запросить цену →		Transformer - 220/240V
12	52141187 запросить цену →		Rear Torsion Spring
13	52141186 запросить цену →		Front Torsion Spring
14	52141153 запросить цену →		Front Hinge Bracket
15	52141156 запросить цену →		Rear Hing Bracket
16	A0945120 запросить цену →		Interface Board
17	52144981 запросить цену →		Cleaner - Fiber Optics/Corona Wire
18	52145855 запросить цену →		Interface Harness Clamp
19	52142161 запросить цену →		Pressure Spring - Transfer Corona
20	52146624 запросить цену →		Jam Disposal Decal
21	A0945220 запросить цену →		Paper Feed Solenoid - DC 220V
22	52142163 запросить цену →		Transfer Corona Stopper
23	52141222 запросить цену →		Base Plate Snap
24	A0941232 запросить цену →		Rear Cassette Guide
25	52141221 запросить цену →		Rubber Foot
26	A0941231 запросить цену →		Front Cassette Guide
27	A0941475 запросить цену →		Front Inner Cover
28	52035853 запросить цену →		AC Harness Clamp
29	52031124 запросить цену →		Stopper Pin - Top Unit
30	A0945635 запросить цену →		AC Power Supply Unit - 220V/240V
31	52145860 запросить цену →		Insulating Mylar

10. MAIN BOARD (A094)

№	Артикул	Альт. артикул	Описание
1	52145153 запросить цену →		CPU - Main Board
5	14071091 запросить цену →		IC - HD74LS02P
6	14000328 запросить цену →		Transistor - 2SA720
7	14010631 запросить цену →		Diode - 1S2075K
8	14020423 запросить цену →		Diode - S5500G
9	14020485 запросить цену →		Zener Diode - MA1039-M
10	15030062 запросить цену →		Ceramic Oscillator - 6MHz
11	12041374 запросить цену →		DIP Switch
12	14000072 запросить цену →		Transistor - 2SC372Y
13	16061396 запросить цену →		Capacitor - 0.1uF 25V
14	16061336 запросить цену →		Capacitor - 10000pF -20% +80% 50V
15	16061184 запросить цену →		Capacitor - 27pF 50V
16	16041086 запросить цену →		Capacitor - 1uF 50V
17	16040857 запросить цену →		Capacitor - 47uF 35V
18	16040989 запросить цену →		Capacitor - 47uF 16V
19	16114202 запросить цену →		Resistor - 2k W 1/4T ±5%
20	16114105 запросить цену →		Resistor - 1M W 1/4T ±5%
21	16114471 запросить цену →		Resistor - 470 W 1/4T ±5%
22	16114824 запросить цену →		Resistor - 820k W 1/4T ±5%
23	16114820 запросить цену →		Resistor - 82 W 1/4T ±5%
24	16114680 запросить цену →		Resistor - 68 W 1/4T ±5%
25	16114113 запросить цену →		Resistor - 11k W 1/4W ±5%
26	16114472 запросить цену →		Resistor - 4.7K W 1/4W ±5%
27	16114103 запросить цену →		Resistor - 10k W 1/4T ±5%
28	16114393 запросить цену →		Resistor - 39K W 1/4W ±5%
29	16114203 запросить цену →		Resistor - 20k W 1/4T
30	16221101 запросить цену →		Resistor - 1.1k W 1/4W ±1%
31	16017461 запросить цену →		Resistor Array - 4.7k W /20k W
32	16017215 запросить цену →		Resistor Array - 4.7k W 1/8W
33	16017462 запросить цену →		Resistor Array - 20k W /1.5k W
34	11040339 запросить цену →		IC Socket - 64P
35	11031777 запросить цену →		Connector - 11P
36	11031794 запросить цену →		Connector - 14P
2	14080258 запросить цену →		IC - AN6914
37	11031780 запросить цену →		Connector - 14P
3	14071348 запросить цену →		IC - TD62304AP
38	11031769 запросить цену →		Connector - 3P

11. POWER SUPPLY BOARD (A094)

№	Артикул	Альт. артикул	Описание
2	14080402 запросить цену →		IC - STR2024
3	14080331 запросить цену →		IC - MPC7805H
4	14050150 запросить цену →		Rectifier - DBA20B
5	14020467 запросить цену →		Diode - S5566G
6	14000346 запросить цену →		Transistor - 2SA1317
7	14000345 запросить цену →		Transistor - 2SC3330
8	16041093 запросить цену →		Capacitor - 1000mF 50V
9	16061332 запросить цену →		Capacitor - 1000pF 50V
10	16061350 запросить цену →		Capacitor - 0.047uF 50V
11	16041282 запросить цену →		Capacitor - 2.2uF 50V
12	16041318 запросить цену →		Capacitor - 470uF 35V
13	16041226 запросить цену →		Capacitor - 2200uF 16V
14	16060472 запросить цену →		Capacitor - 0.1uF 50WV
15	16041197 запросить цену →		Capacitor - 10uF 50V
16	16228252 запросить цену →		Resistor - 82.5k W 1/4T ±1%
17	16114479 запросить цену →		Resistor - 4.7k W 1/4W ±5%
18	16114472 запросить цену →		Resistor - 4.7K W 1/4W ±5%
19	16114103 запросить цену →		Resistor - 10k W 1/4T ±5%
20	16114101 запросить цену →		Resistor - 100 W 1/4T ±5%
21	16114102 запросить цену →		Resistor - 1K W 1/4T ±5%
22	16000669 запросить цену →		Resistor - 0.2 W 2W ±5%
23	11033008 запросить цену →		Wafer - 4P
24	11070354 запросить цену →		Fuse - 3.15A/125V
25	52145102 запросить цену →		Heat Sink Sheet

12. AC DRIVE BOARD (A094)

№	Артикул	Альт. артикул	Описание
2	14000345 запросить цену →		Transistor - 2SC3330
3	14050163 запросить цену →		Rectifier - 400V 1A DBB10E
3	14050164 запросить цену →		Rectifier - 600V 1A DBB10G
4	12081074 запросить цену →		Power Relay - DC24V
4	12081004 запросить цену →		Power Relay - DC24V
5	14020423 запросить цену →		Diode - S5500G
6	16060689 запросить цену →		Capacitor - 0.01uF +80% -20% 50V
7	16061472 запросить цену →		Capacitor - 0.1uF ±20%
8	16116112 запросить цену →		Resistor - 1.1k W 1/2W ±5%
9	16114273 запросить цену →		Resistor - 27k W 1/4T ±5%
10	16116224 запросить цену →		Resistor - 220k W 1/2W ±5%
11	16114563 запросить цену →		Resistor - 56k W 1/4T ±5%
12	16116100 запросить цену →		Resistor - 10 W 1/2W
12	16116220 запросить цену →		Resistor - 22 W 1/4T ±5%
13	11020770 запросить цену →		Wafer - 5P
14	11020766 запросить цену →		Wafer - 2P
15	11031770 запросить цену →		Connector - 4P
16	11020484 запросить цену →		Connector - 3P
17	11031446 запросить цену →		Wafer - 2P

13. INTERFACE BOARD (A094)

№	Артикул	Альт. артикул	Описание
2	11031771 запросить цену →		Connector - 5P
3	11031797 запросить цену →		Connector - 3P
4	11031782 запросить цену →		Connector - 2P
5	11031796 запросить цену →		Connector - 2P
6	11031783 запросить цену →		Connector - 3P
7	11031769 запросить цену →		Connector - 3P
8	11031768 запросить цену →		Connector - 2P

14. UPPER UNIT HARNESS - REAR (A094)

№	Артикул	Альт. артикул	Описание
1	11001329 запросить цену →		Contact
2	11021983 запросить цену →		Connector - 3P
2	11001329 запросить цену →		Contact
3	11021984 запросить цену →		Connector - 4P
3	11001329 запросить цену →		Contact
4	11021982 запросить цену →		Socket Housing - 2P
4	11001329 запросить цену →		Contact
5	11021996 запросить цену →		Socket Housing - 2P
5	11001329 запросить цену →		Contact

15. UPPER UNIT HARNESS - FRONT (A094)

№	Артикул	Альт. артикул	Описание
1	11001329 запросить цену →		Contact
2	11021983 запросить цену →		Connector - 3P
2	11001329 запросить цену →		Contact
3	11021982 запросить цену →		Socket Housing - 2P
3	11001329 запросить цену →		Contact

16. AC HARNESS (A094)

№	Артикул	Альт. артикул	Описание
1	11001171 запросить цену →		Fastening Receptacle
2	11020717 запросить цену →		Terminal Insulator
2	11001117 запросить цену →		Fastening Receptacle
3	11020717 запросить цену →		Terminal Insulator
3	11000822 запросить цену →		Fasten Receptacle With Tab
4	11020796 запросить цену →		Insulating Sleeve
4	11000280 запросить цену →		Fastening Receptacle
5	11022077 запросить цену →		Connector - 1P
5	11000864 запросить цену →		Housing - AWG14-20
6	11021515 запросить цену →		Connector - 2P
6	11001241 запросить цену →		Socket - Mate-N-Lock
7	11022135 запросить цену →		Connector - 5P
7	11001247 запросить цену →		Terminal

17. SPECIAL TOOL (A094)

№	Артикул	Альт. артикул	Описание
1	52149500 запросить цену →		Test Chart OS-A4 (10 Pcs/Set)
1	52149501 запросить цену →		Test Chart OS-A4 (100 Pcs/Set)
2	54479078 запросить цену →		Heat Resisting Grease MT-78
3	54209507 запросить цену →		Digital Multimeter - Beckman
4	54209508 запросить цену →		Test Lead Kit
5	52039501 запросить цену →		Grease
