Ricoh partes3235 — каталог запчастей со схемами

Содержание

• 1. PARTS
• 2. Exterior 2 (B202/B178/B180)
• 3. Exterior 3 (B202/B178/B180/)
• 4. Operation Panes (B202/B178/B180/)
• 5. Scanner Section 1 (B202/B178/B180)

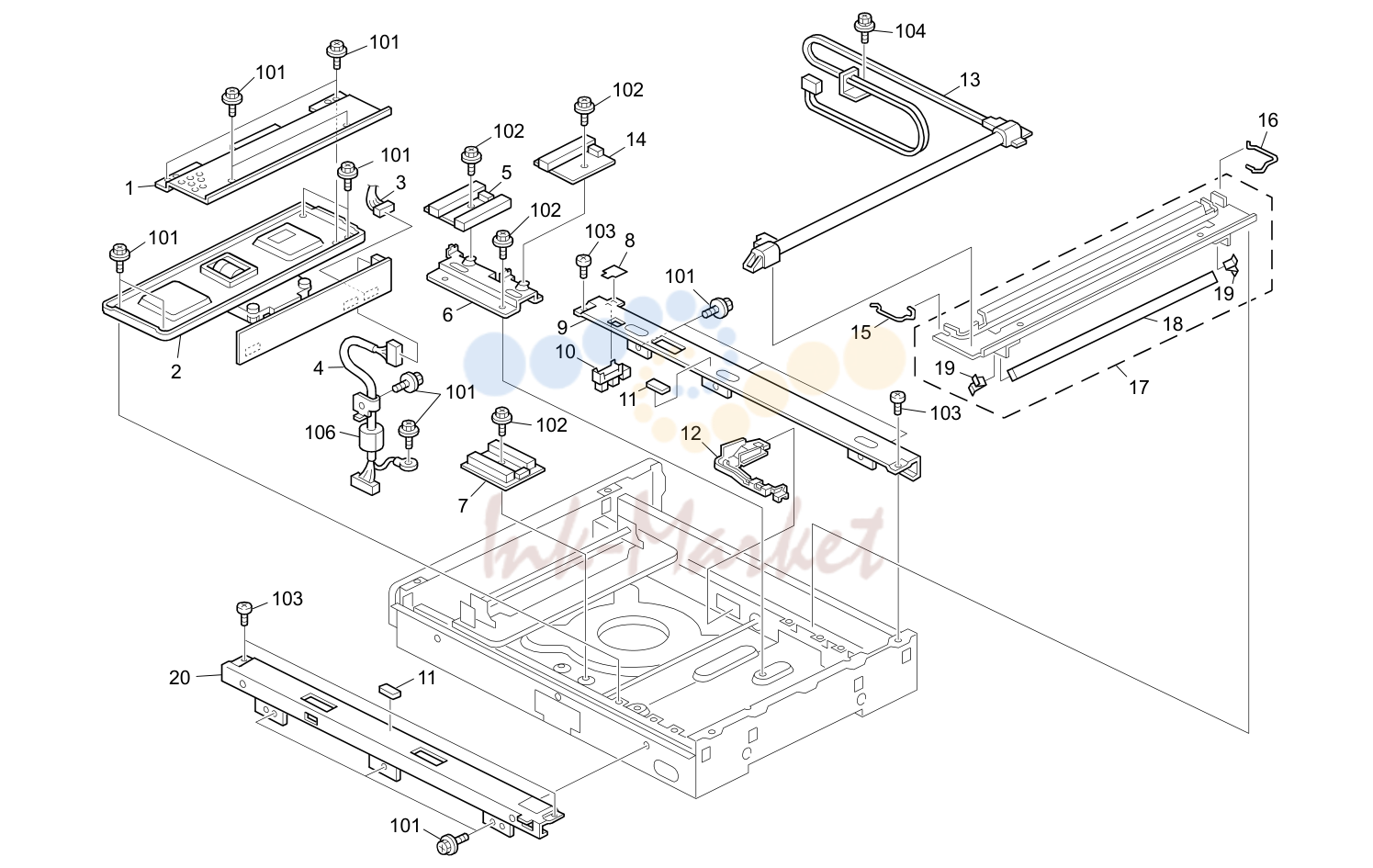

• 6. Scanner Section 2 (B202/B178/B180)

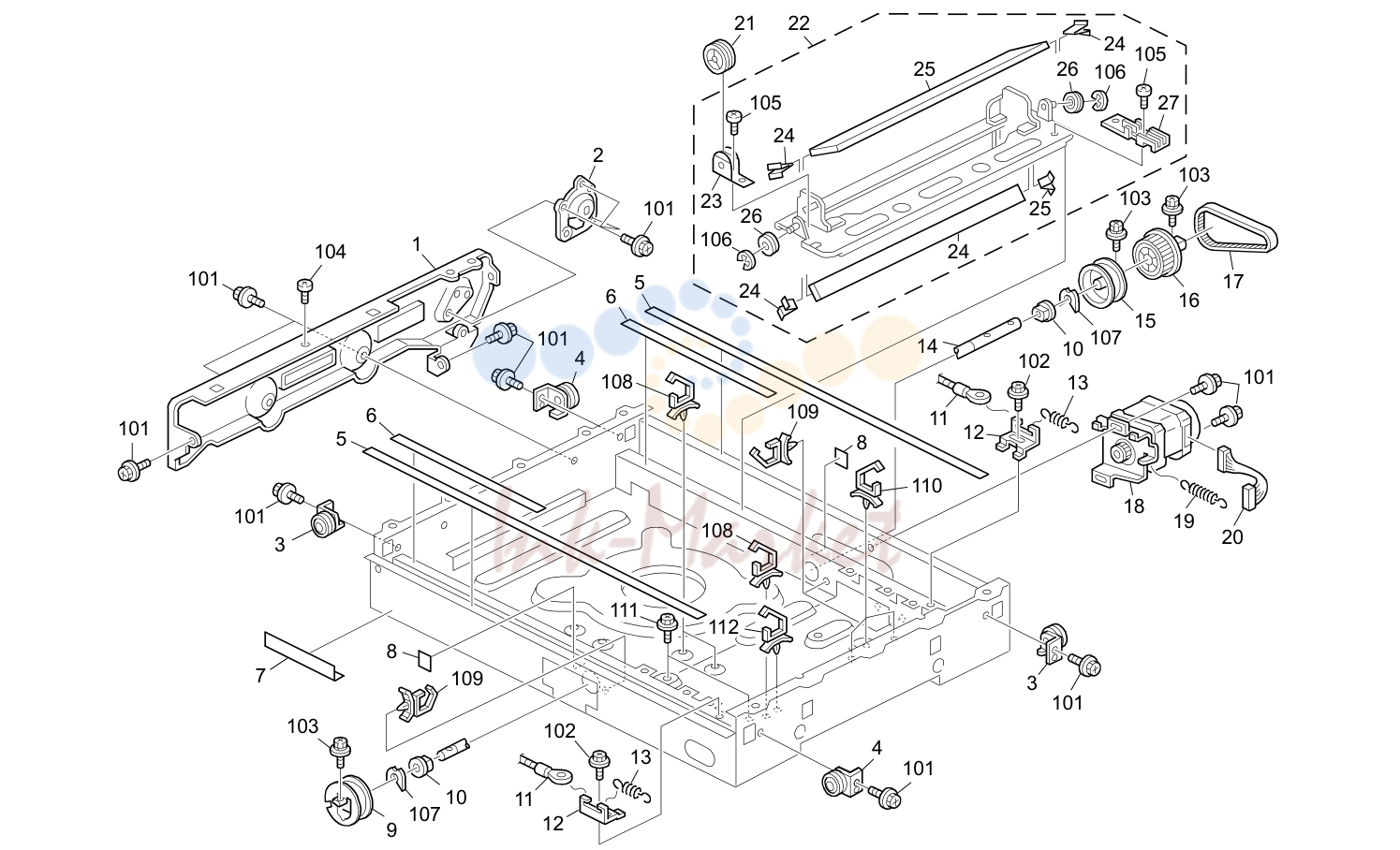

• 7. Scanner Section 3 (B202/B178/B180)

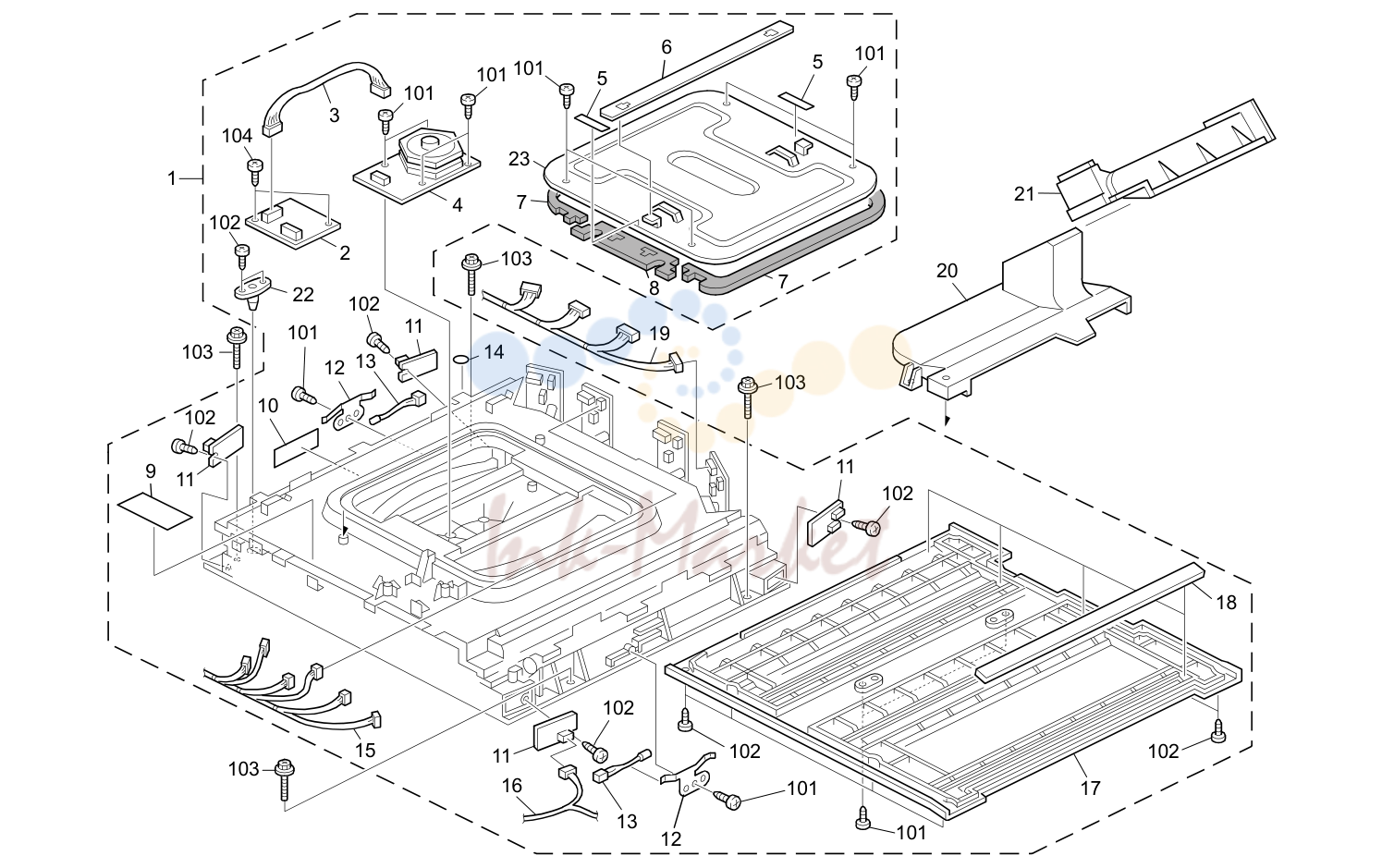

• 8. Laser Unit (B202/B178/B180)

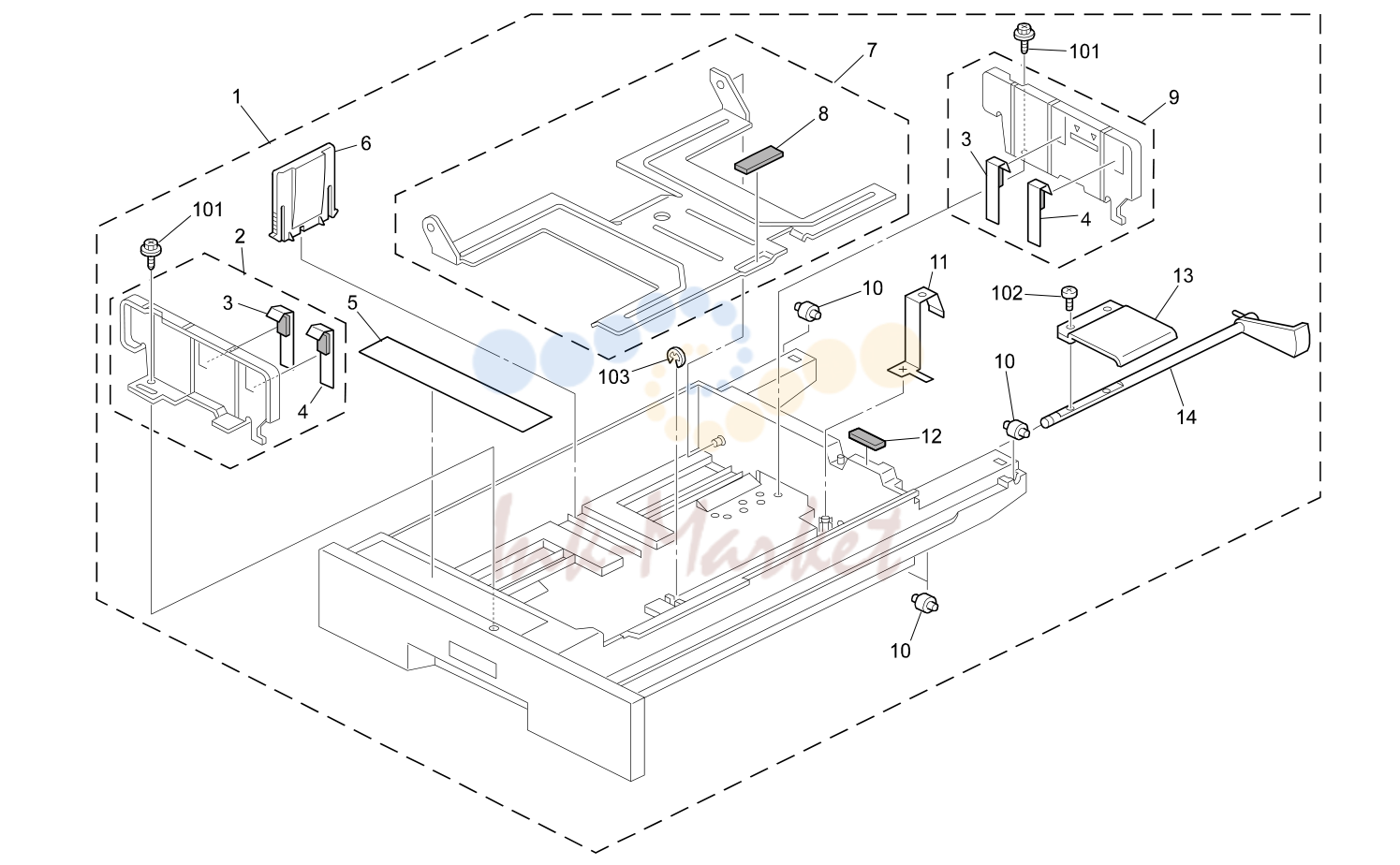

• 9. 1st Cassette (B202/B178/B180)

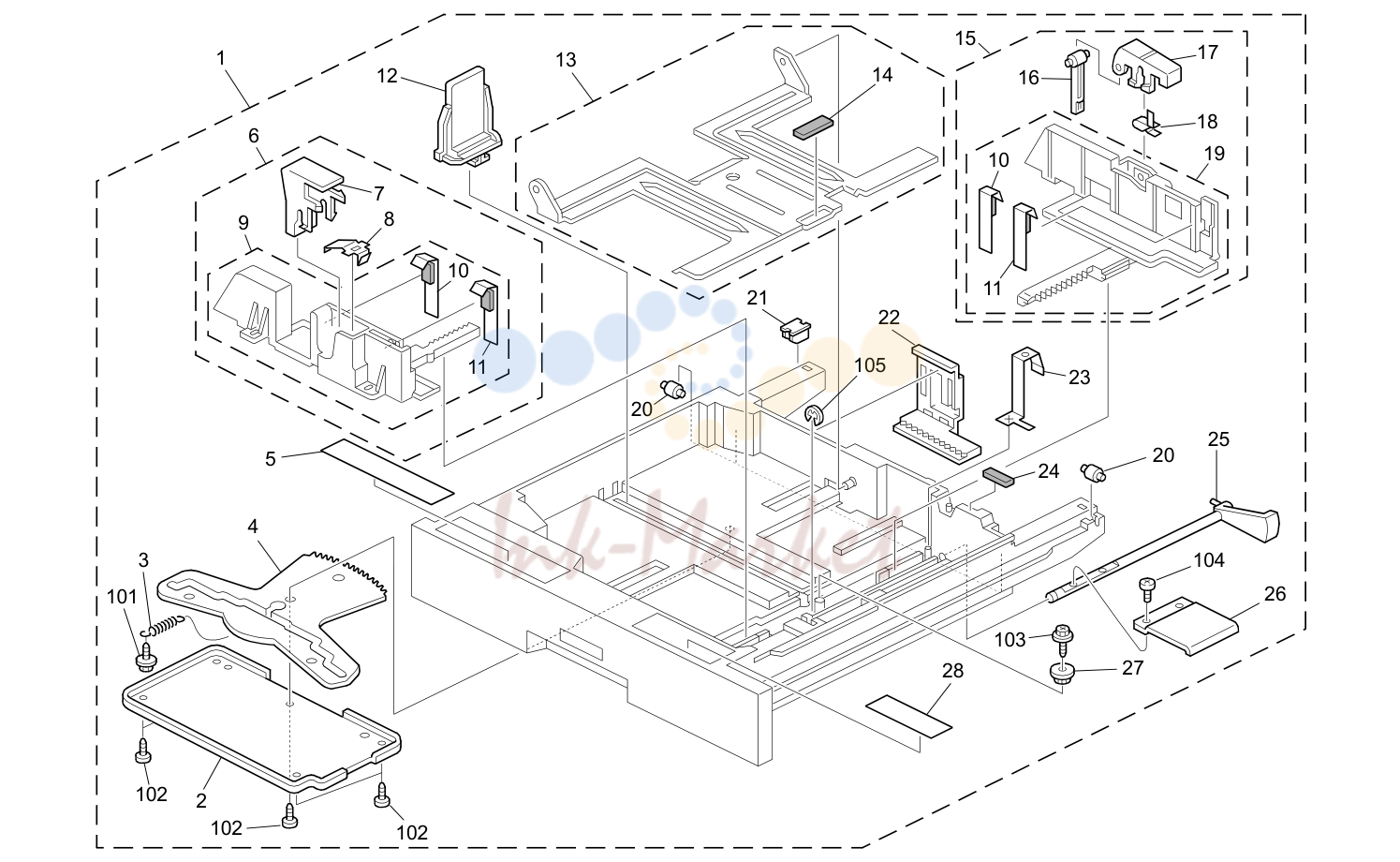

• 10. 2nd Cassette (B202/B178/B180)

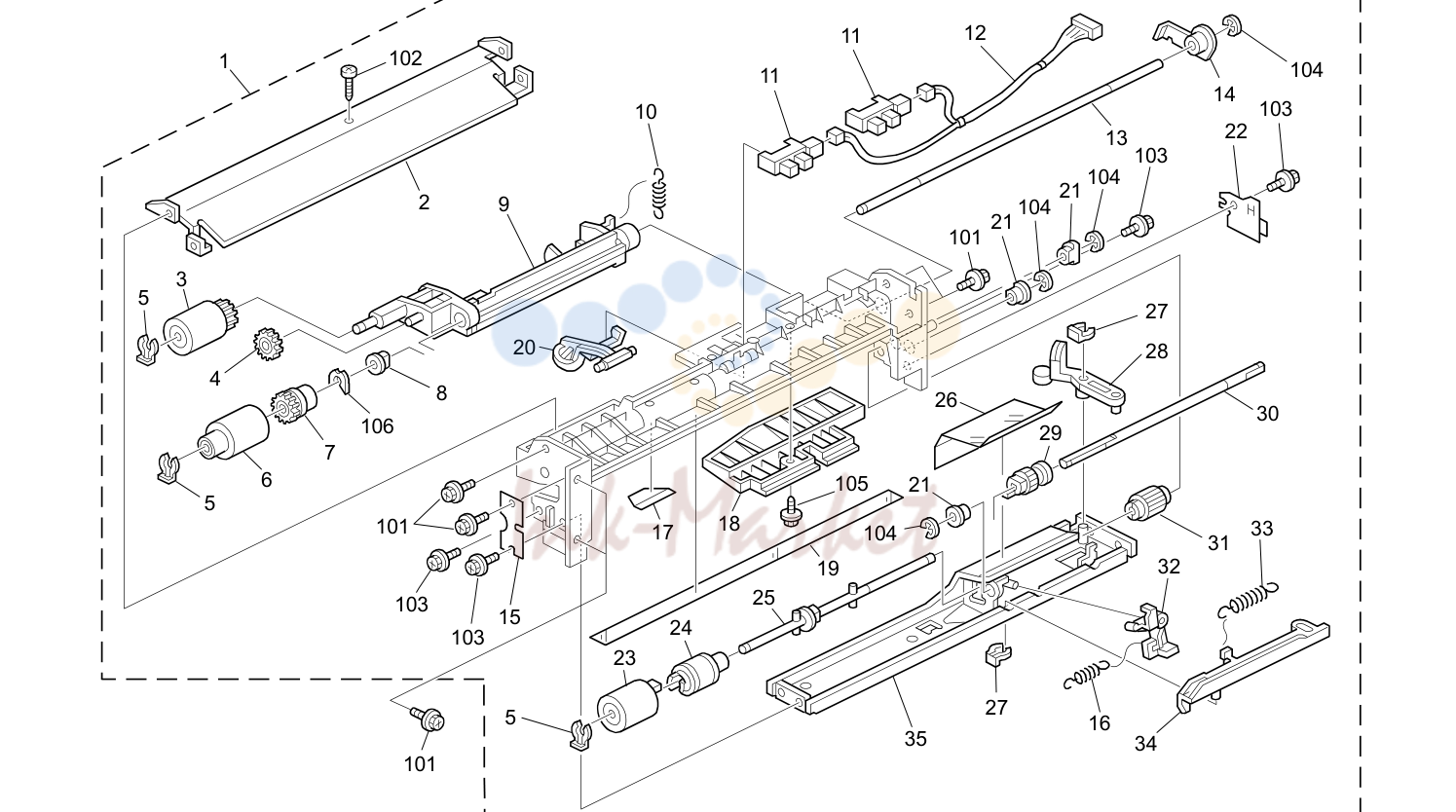

• 11. 1st Paper Feed Section (B202/B178/B180)

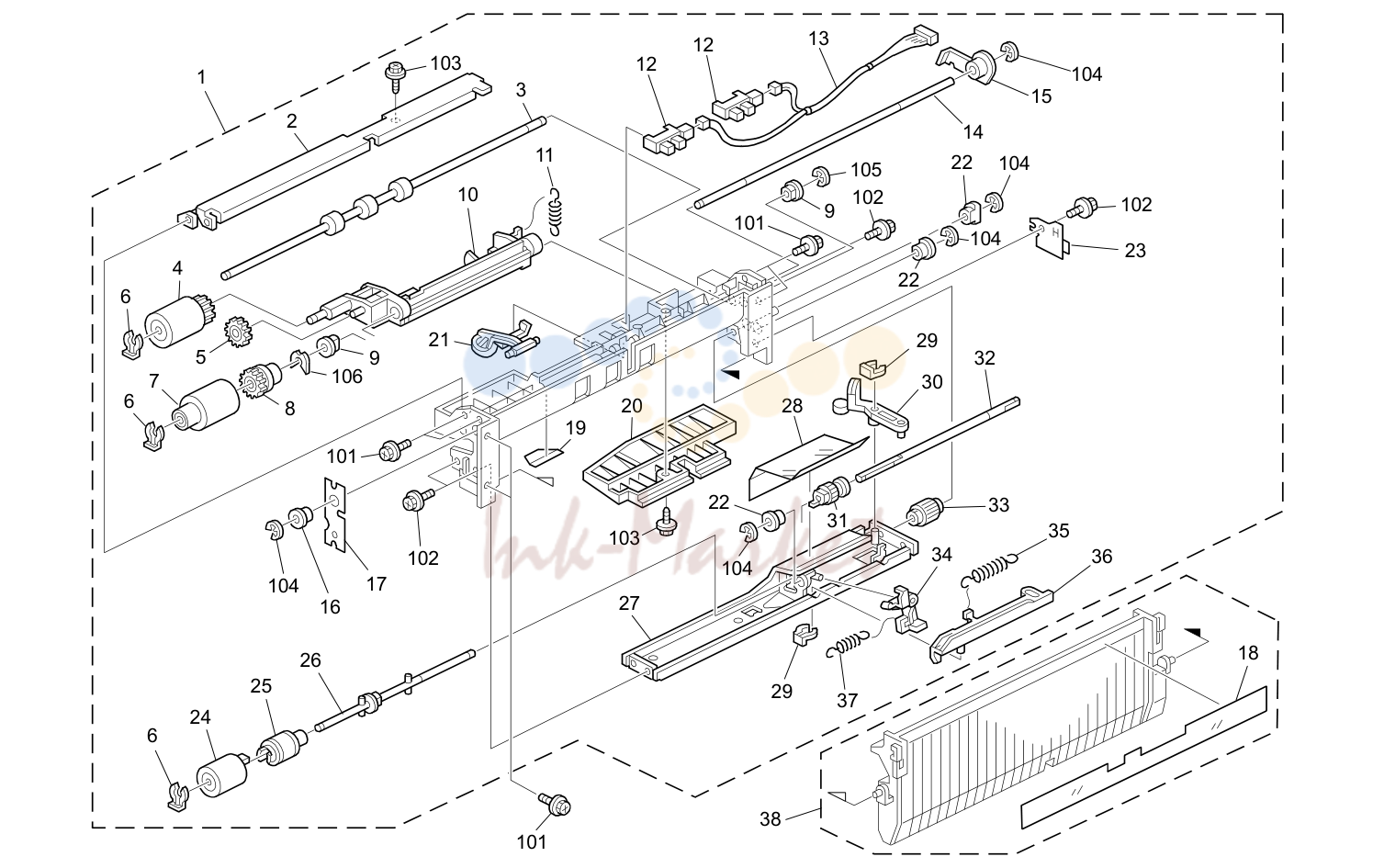

• 12. 2nd Paper Feed Section (B202/B178/B180)

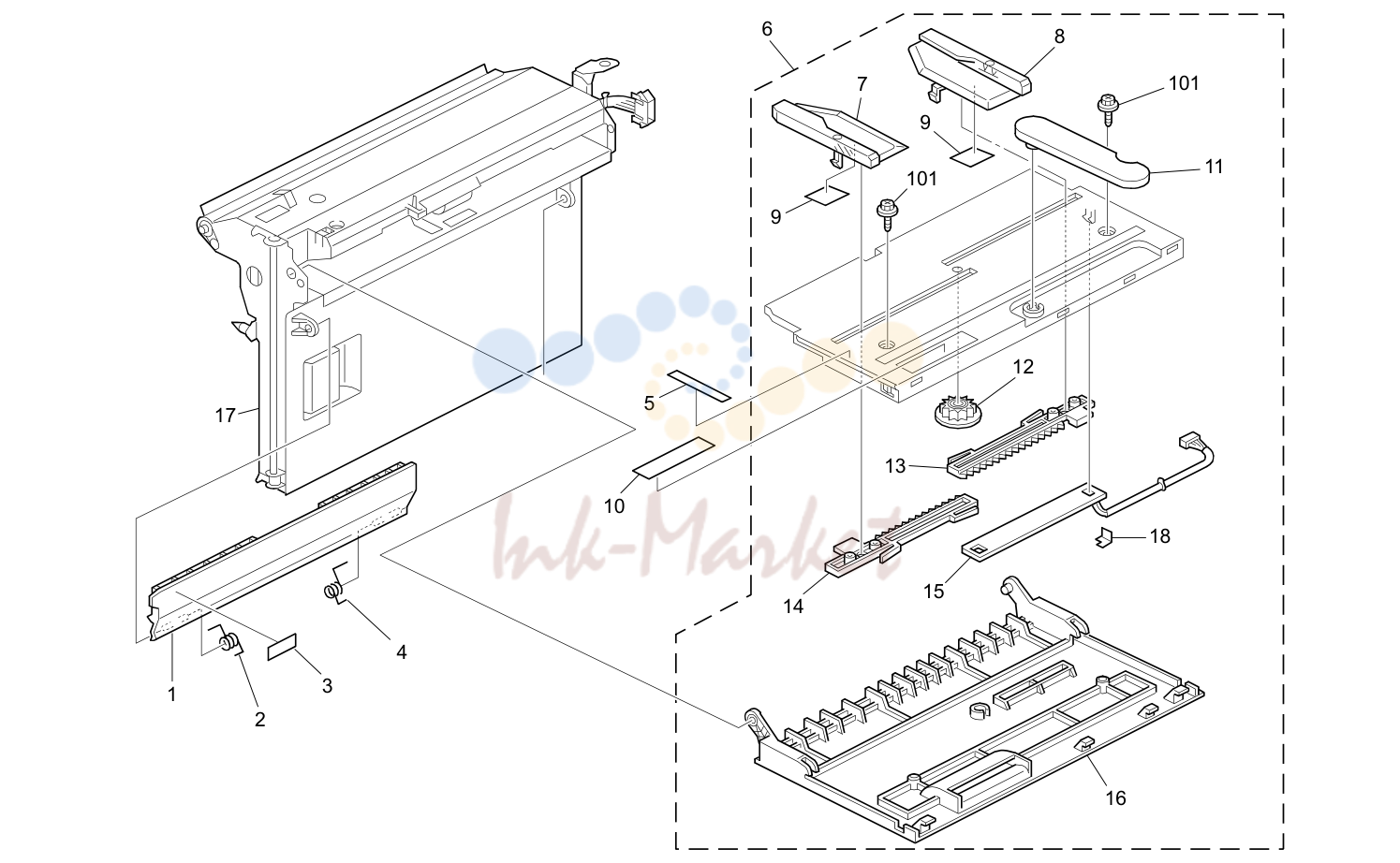

• 13. Manual Paper Feed 1 (B202/B178/B180)

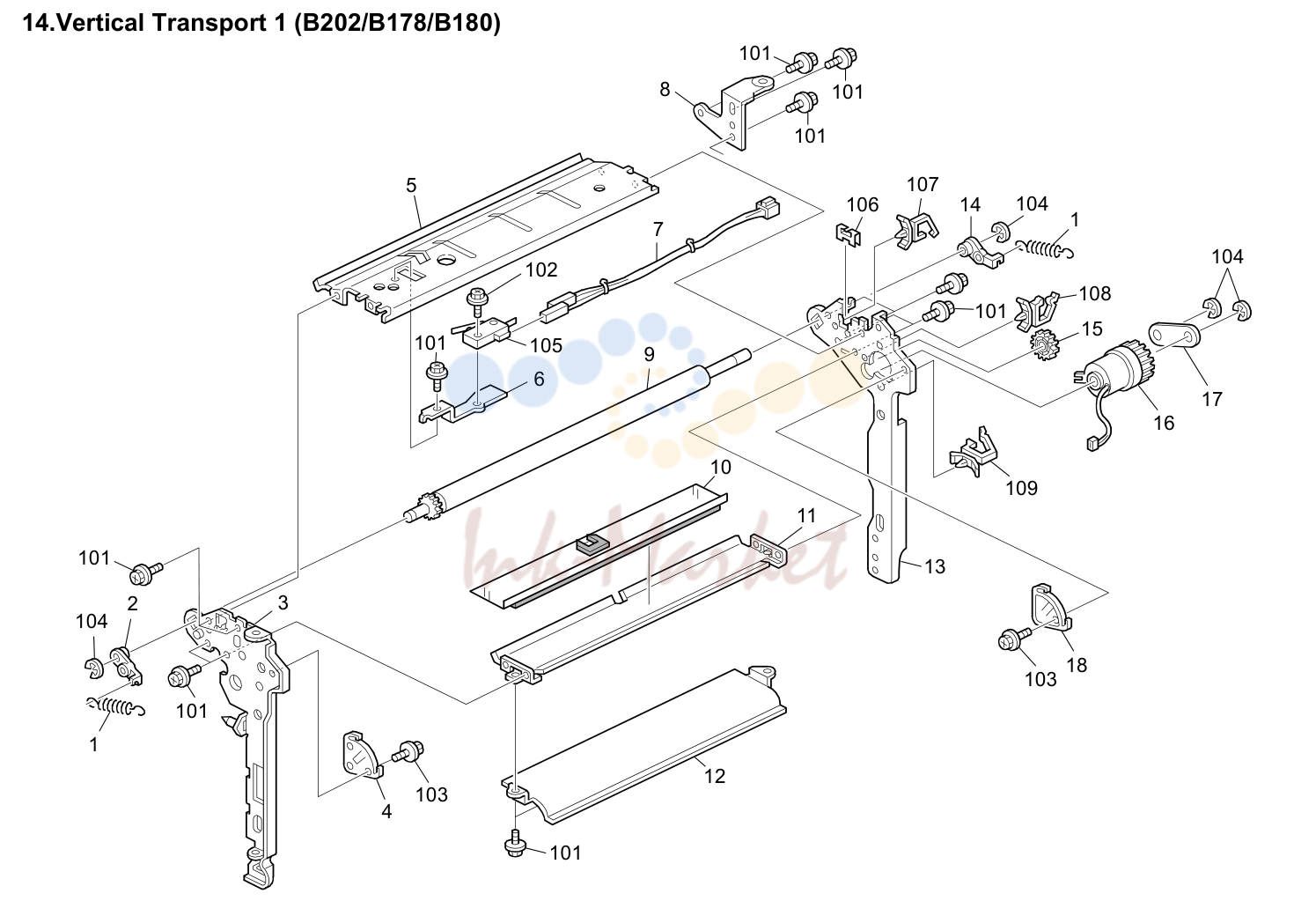

• 14. Vertical Transport 1 (B202/B178/B180)

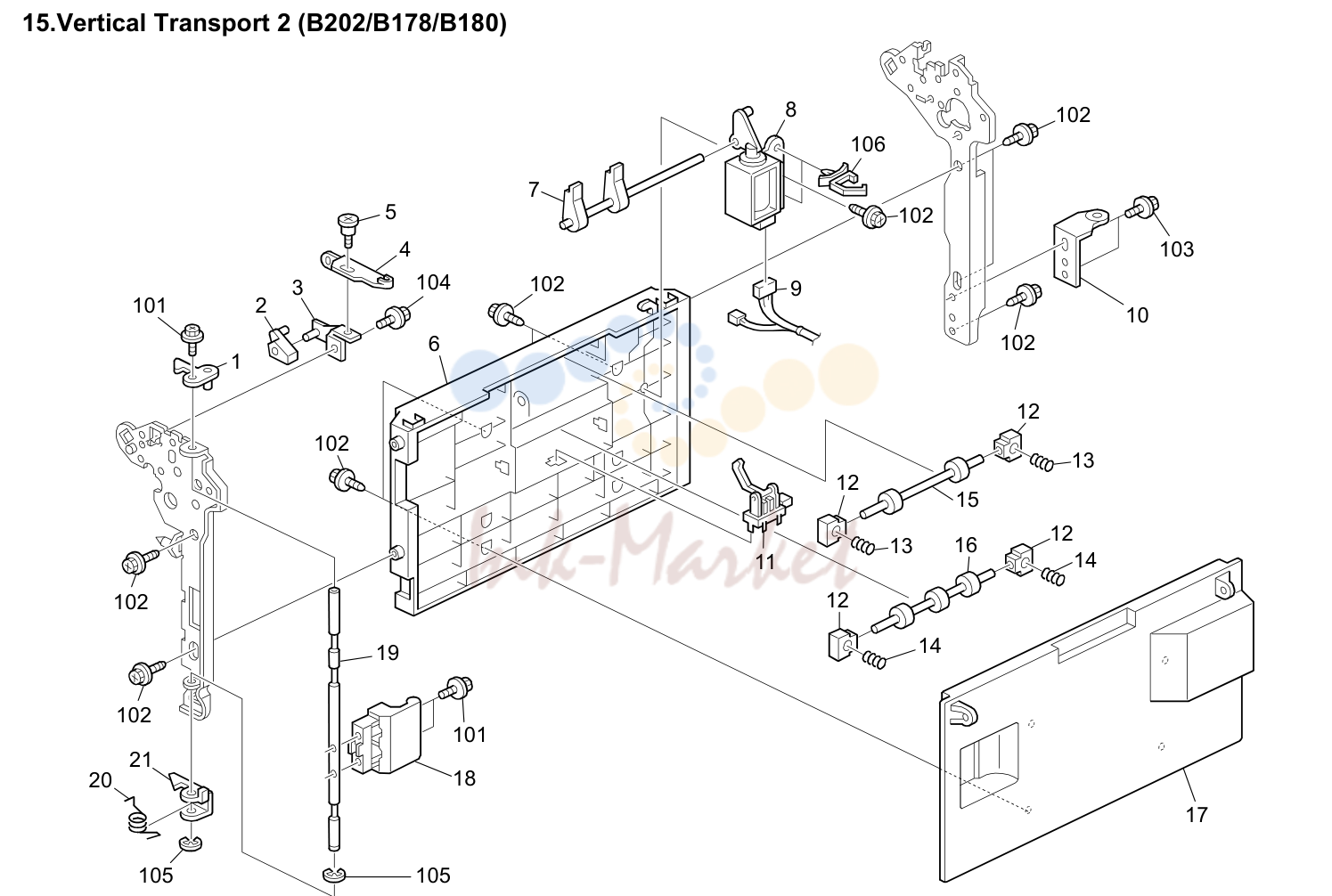

• 15. Vertical Transport 2 (B202/B178/B180)

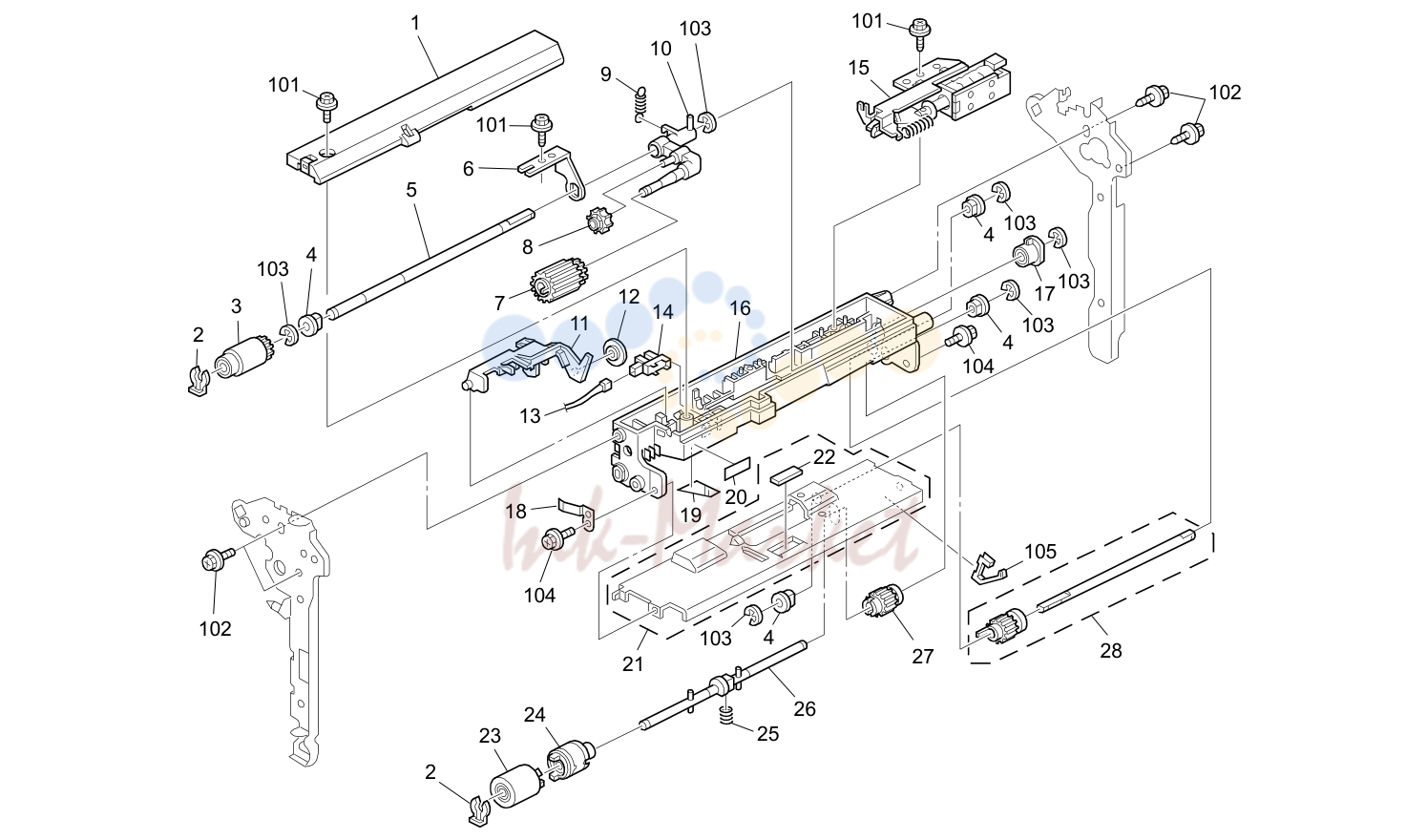

• 16. Vertical Transport 3 (B202/B178/B180)

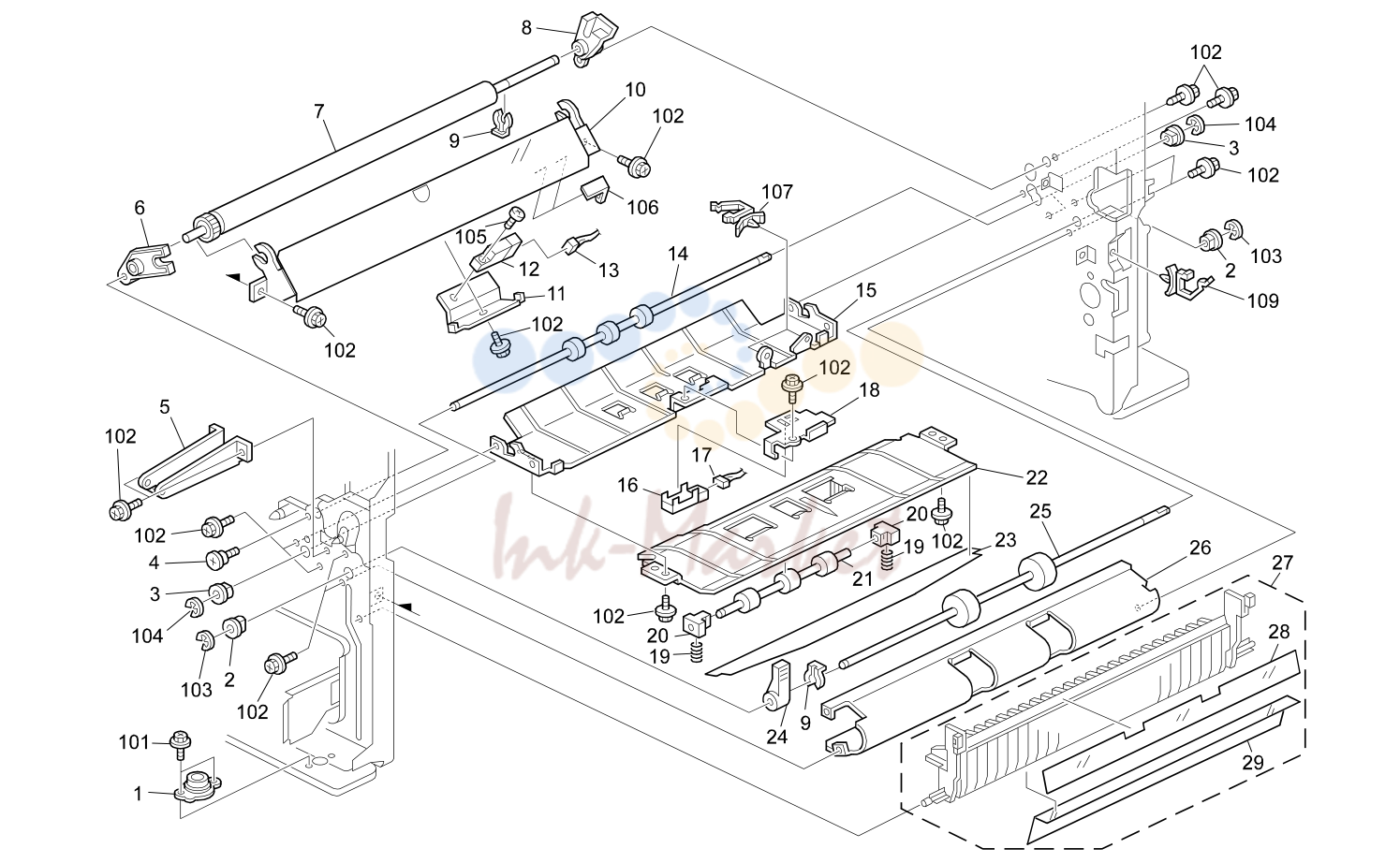

• 17. Paper Registration (B202/B178/B180)
• 18. Black Toner Hopper (B202/B178/B180)
• 19. Color Toner Hopper (B202/B178/B180)
• 20. Toner Supply Section (B202/B178/B180)
• 21. PCU/Development Unit (B202/B178/B180)
• 22. Transfer Unit 1 (B202/B178/B180) Rev.
• 23. Transfer Unit 2 (B202/B178/B180)
• 24. Transfer Unit 3 (B178/B180/B202)
• 25. Transfer Unit 4 (B202/B178/B180)
• 26. Fusing Unit 1 (B178/B180/B202) Rev.
• 27. Fusing Unit 2 (B202/B178/B180) Rev.
• 28. Paper Exit Section 1 (B202/B178/B180)
• 29. Paper Exit Section 2 (B202/B178/B180)
• 30. Paper Exit Section 3 (B202/B178/B180)
• 31. Paper Exit Section 5 (B202/B178/B180)
• 32. Paper Exit Section 4 (B202/B178/B180)
• 33. Duplex Section 1 (B202/B178/B180)
• 34. Duplex Section 2 (B202/B178/B180)
• 35. Duplex Section 3 (B202/B178/B180)
• 36. Duplex Section 4 (B202/B178/B180)
• 37. Duplex Section 5 (B202/B178/B180)
• 38. Drive Section 1 (B202/B178/B180)
• 39. Drive Section 2 (B202/B178/B180)
• 40. Drive Section 3 (B202/B178/B180)
• 41. Drive Section 4 (B202/B178/B180)
• 42. Electrical Section 1 (B202/B178/B180) Rev.
• 43. Electrical Section 2 (B202/B178/B180)
• 44. Printer Control Board (B202/B178/B180)
• 45. Frame Section 1 (B202/B178/B180)
• 46. Frame Section 2 (B202/B178/B180)
• 47. Frame Section 3 (B202/B178/B180)
• 48. Frame Section 4 (B202/B178/B180)
• 49. Decals And Documents (B202/B178/B180)
• 50. Special Tools (B202/B178/B180)

1. PARTS

№	Артикул	Альт. артикул	Описание
33	GA162002 запросить цену →		Sheet:Cover:Front
1	G0604490 запросить цену →		Exit Tray
34	G0201332 запросить цену →		Hinge - Front Cover
2	G0604492 запросить цену →		Sub Exit Tray
35	B1786192 запросить цену →		Sheet:Emblem:J-C2A:RIC:EXP
3	G0604491 запросить цену →		Exit Tray
35	B1786193 запросить цену →		Sheet:Emblem:J-C2A:Savin
4	B1487500 запросить цену →		Operating Instructions Setting - AA
4	B1487501 запросить цену →		Operating Instructions Copy - AA
35	B1786194 запросить цену →		Sheet:Emblem:J-C2A:GES
35	B1786195 запросить цену →		Sheet:Emblem:J-C2A:LAN
5	B0651371 запросить цену →		Cloth Holder
35	B1786492 запросить цену →		Sheet:Emblem:J-C2A:NRG:NSA
6	B0651374 запросить цену →		Cloth - Df Exposure Glass
35	B1786493 запросить цену →		Sheet:Emblem:J-C2A:NRG:REX
7	B1321531 запросить цену →		Panel:Logo
8	B0241264 запросить цену →		Magnet Catch
35	B1786494 запросить цену →		Sheet:Emblem:J-C2A:NRG:GES
9	B1801262 запросить цену →		Cover:Front
35	B1786692 запросить цену →		Sheet:Emblem:J-C2A:INF
35	B1806192 запросить цену →		Sheet:Emblem:J-C2B:RIC:EXP
10	GA003014 запросить цену →		Decal - Paper Tray
11	G5711069 запросить цену →		Switchback Guide
35	B1806193 запросить цену →		Sheet:Emblem:J-C2B:Savin
12	B1014762 запросить цену →		Guide Plate Cover
35	B1806194 запросить цену →		Sheet:Emblem:J-C2B:GES
13	B1011283 запросить цену →		Upper Front Cover
35	B1806195 запросить цену →		Sheet:Emblem:J-C2B:LAN
35	B1806492 запросить цену →		Sheet:Emblem:J-C2B:NRG:NSA
14	B1486107 запросить цену →		Rear Cover
35	B1806493 запросить цену →		Sheet:Emblem:J-C2B:NRG:REX
15	GA003035 запросить цену →		Energy Decal
35	B1806494 запросить цену →		Sheet:Emblem:J-C2B:NRG:GES
16	B0826403 запросить цену →		Decal:Power Source:Off:EXP
17	G0801224 запросить цену →		Inner Cover:Manual Feed:Ass'y
35	B1806692 запросить цену →		Sheet:Emblem:J-C2B:INF
35	B2026192 запросить цену →		Sheet:Emblem:J-C2K:RIC:EXP
18	B1011322 запросить цену →		Toner Supply Operate Sheet
35	B2026193 запросить цену →		Sheet:Emblem:J-C2K:Savin
19	GA003038 запросить цену →		Decal - Inkjet Paper Caution
19	B1486792 запросить цену →		Decal:TWN
35	B2026194 запросить цену →		Sheet:Emblem:J-C2K:GES
19	B1486892 запросить цену →		Decal:KRO
35	B2026195 запросить цену →		Sheet:Emblem:J-C2K:LAN
20	B1011265 запросить цену →		Right Upper Cover
35	B2026492 запросить цену →		Sheet:Emblem:J-C2K:NRG:NSA
21	B1011319 запросить цену →		Right Upper Cover Ground Plate
35	B2026493 запросить цену →		Sheet:Emblem:J-C2K:NRG:REX
35	B2026494 запросить цену →		Sheet:Emblem:J-C2K:NRG:GES
22	B1011321 запросить цену →		Right Upper Cover Stopper Band
23	B1011312 запросить цену →		Front Pawl Stopper
35	B2026692 запросить цену →		Sheet:Emblem:J-C2K:INF
24	B1801318 запросить цену →		Grip:Cover:Right Upper
25	B1011314 запросить цену →		Stopper Pawl Shaft
26	B1011313 запросить цену →		Rear Pawl Stopper
27	G0601320 запросить цену →		Spring Plate - Grip
28	B1011097 запросить цену →		Rubber Foot:H5
101	04513008N запросить цену →		Tapping Screw - M3x8
29	B1801270 запросить цену →		Cover:Left:Lower
102	08025292 запросить цену →		Tapping Screw - Round Point - M3x8
30	B1801292 запросить цену →		Sheet:Operate
103	04503008N запросить цену →		Tapping Screw - M3x8
104	11500364 запросить цену →		Power Supply Code - 250V 10A 2.5M
31	B1491995 запросить цену →		Holder:Pad:Ass'y
104	11500366 запросить цену →		Power Supply Code - 125V 15A:2.5M
32	G0602989 запросить цену →		Screw Driver

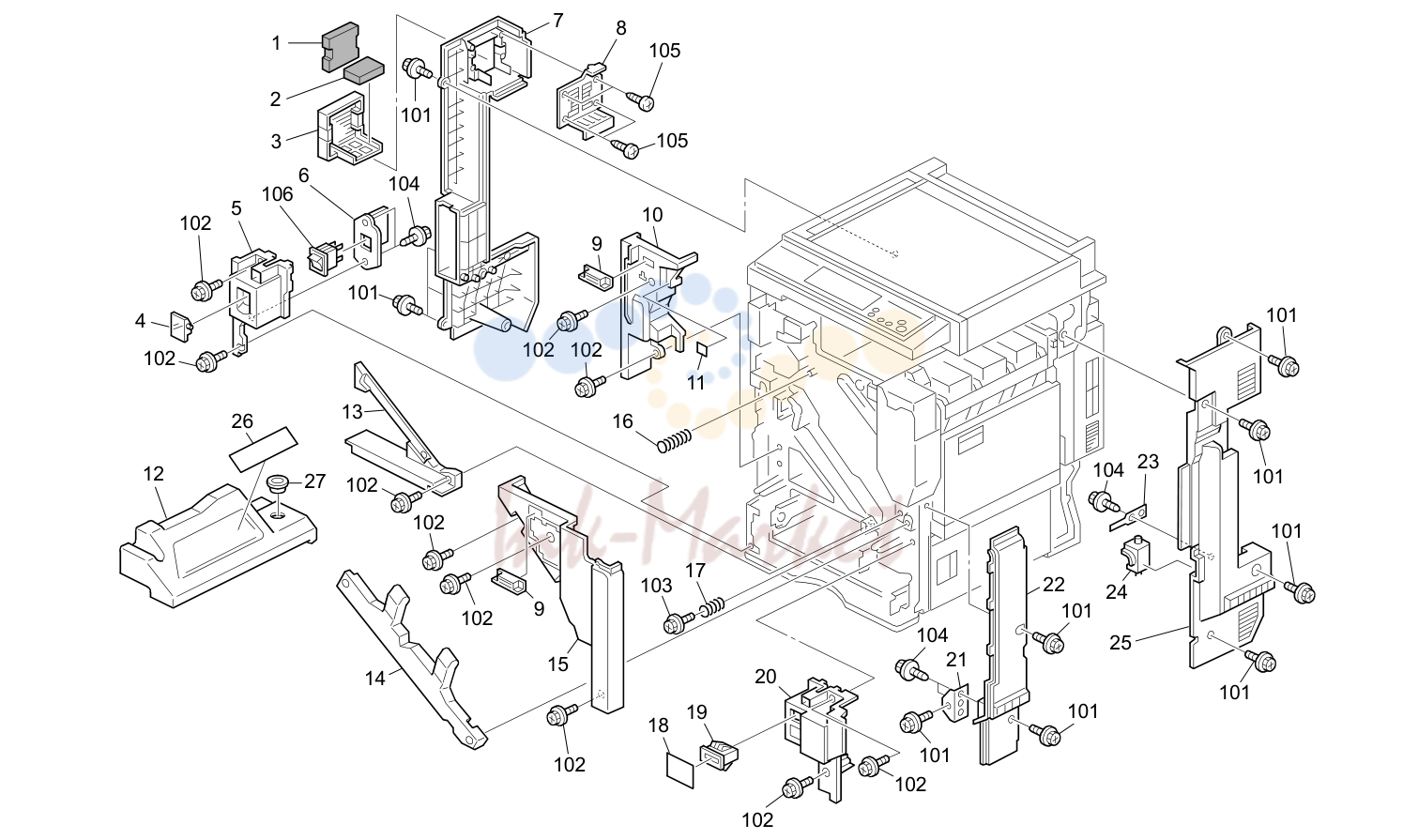

2. Exterior 2 (B202/B178/B180)

№	Артикул	Альт. артикул	Описание
101	04513008N запросить цену →		Tapping Screw - M3x8
1	GA012000 запросить цену →		Upper Filter
2	GA012001 запросить цену →		Lower Filter
102	08025292 запросить цену →		Tapping Screw - Round Point - M3x8
103	04513006N запросить цену →		Tapping Screw - 3x6
3	G0601300 запросить цену →		Filter Case
104	04503008N запросить цену →		Tapping Screw - M3x8
4	G5701580 запросить цену →		Cover - Main Switch
105	04523008N запросить цену →		Tapping Screw - M3x8
5	G0601271 запросить цену →		Front Cover - Left Lower
106	12042533 запросить цену →		Switch - AJ76200PZ02
6	G0605813 запросить цену →		Bracket - Main Switch
7	G0601269 запросить цену →		Left Rear Cover
8	G0601281 запросить цену →		Louver - Left Rear Cover
9	AG071012 ✓ в наличии		Magnet Catch:Ass'y
10	B1011284 запросить цену →		Left Inner Cover
11	52144975 запросить цену →		Decal - High Voltage
12	G0603600 запросить цену →		Collection Bottle - Transfer Belt
13	G0601285 запросить цену →		Lower Inner Cover
14	B1802420 запросить цену →		Drum Stay:PCU:Ass'y
15	G0801282 запросить цену →		Inner Cover:Right
16	G1062481 запросить цену →		Spring:Drum Stay:Left
17	G1062482 запросить цену →		Spring:Drum Stay:Right
18	B1011389 запросить цену →		Decal - Total Counter
19	AX310045 запросить цену →		Total Counter:7FIG:24V
20	B1006106 запросить цену →		Right Lower Front Cover (NA)
20	B1011266 запросить цену →		Right Lower Front Cover (EU)
21	B1011302 запросить цену →		Supporting Plate:Cover:Right Front:Grip
22	G0601287 запросить цену →		Front Right Cover
23	G0602950 запросить цену →		Spring Plate - Clutch Cover
24	G0602949 запросить цену →		Magnetic Clutch Cover
25	B1011267 запросить цену →		Right Rear Cover
26	G0603609 запросить цену →		Toner Collection Bottle Decal
27	G0603602 запросить цену →		Cap:Bottle
28	G5702080 запросить цену →		Sheet LED - English

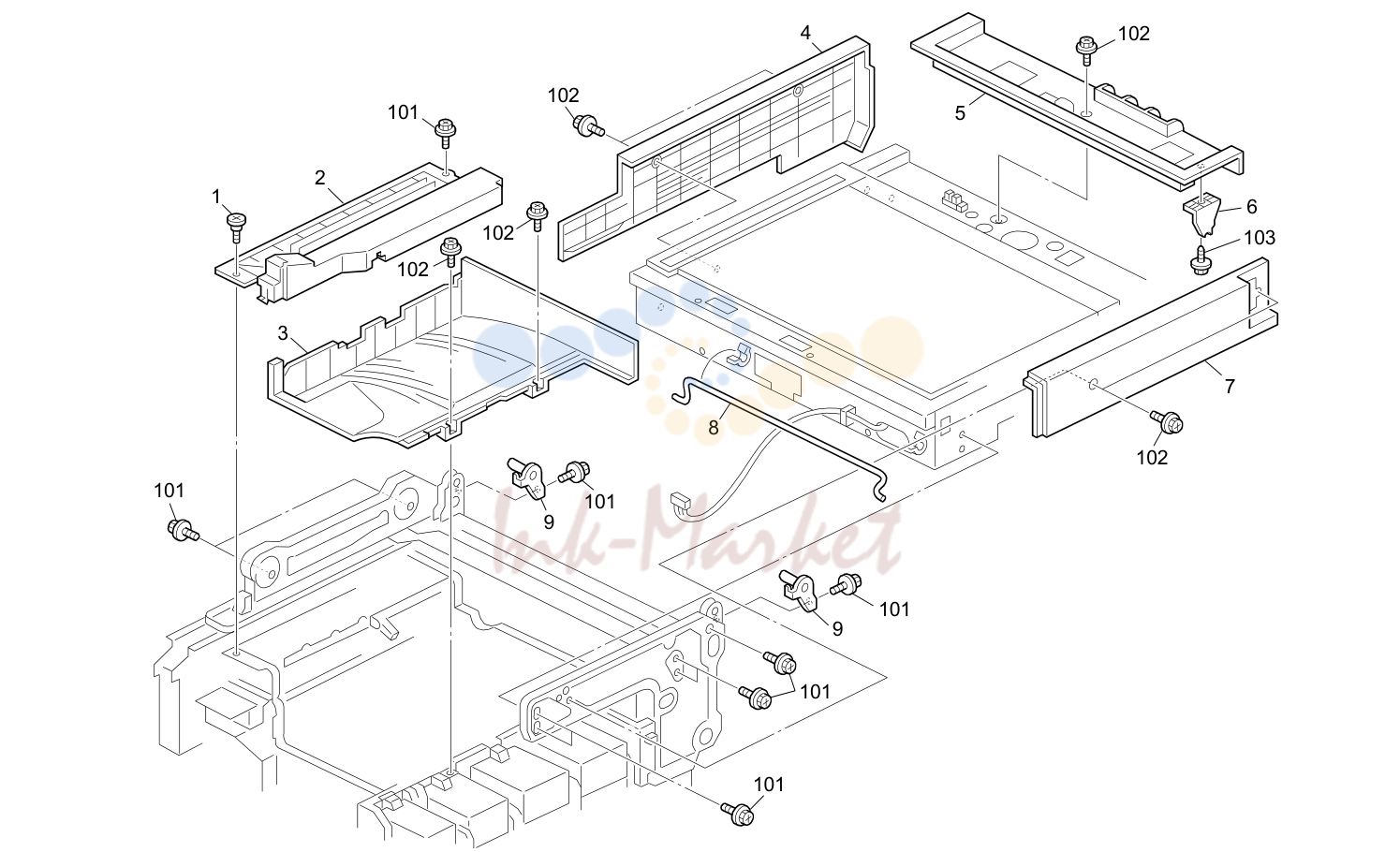

3. Exterior 3 (B202/B178/B180/)

№	Артикул	Альт. артикул	Описание
1	AA143219 запросить цену →		Stepped Screw
101	04513006N запросить цену →		Tapping Screw - 3x6
102	04513008N запросить цену →		Tapping Screw - M3x8
2	B1011330 запросить цену →		Exit Floppy Disk Upper Cover
3	B1011275 запросить цену →		Exit Tray Upper Cover
103	04503008B запросить цену →		Tapping Screw - M3x8
4	B1011360 запросить цену →		Left Scanner Cover
5	B1011355 запросить цену →		Rear Scanner Cover
6	B1011357 запросить цену →		Right Rear Scanner Shielding Plate
7	B1011350 запросить цену →		Right Scanner Cover
8	B1801808 запросить цену →		Rod:Open And Close:Scanner Unit
9	B1011803 запросить цену →		Contact Point Bracket

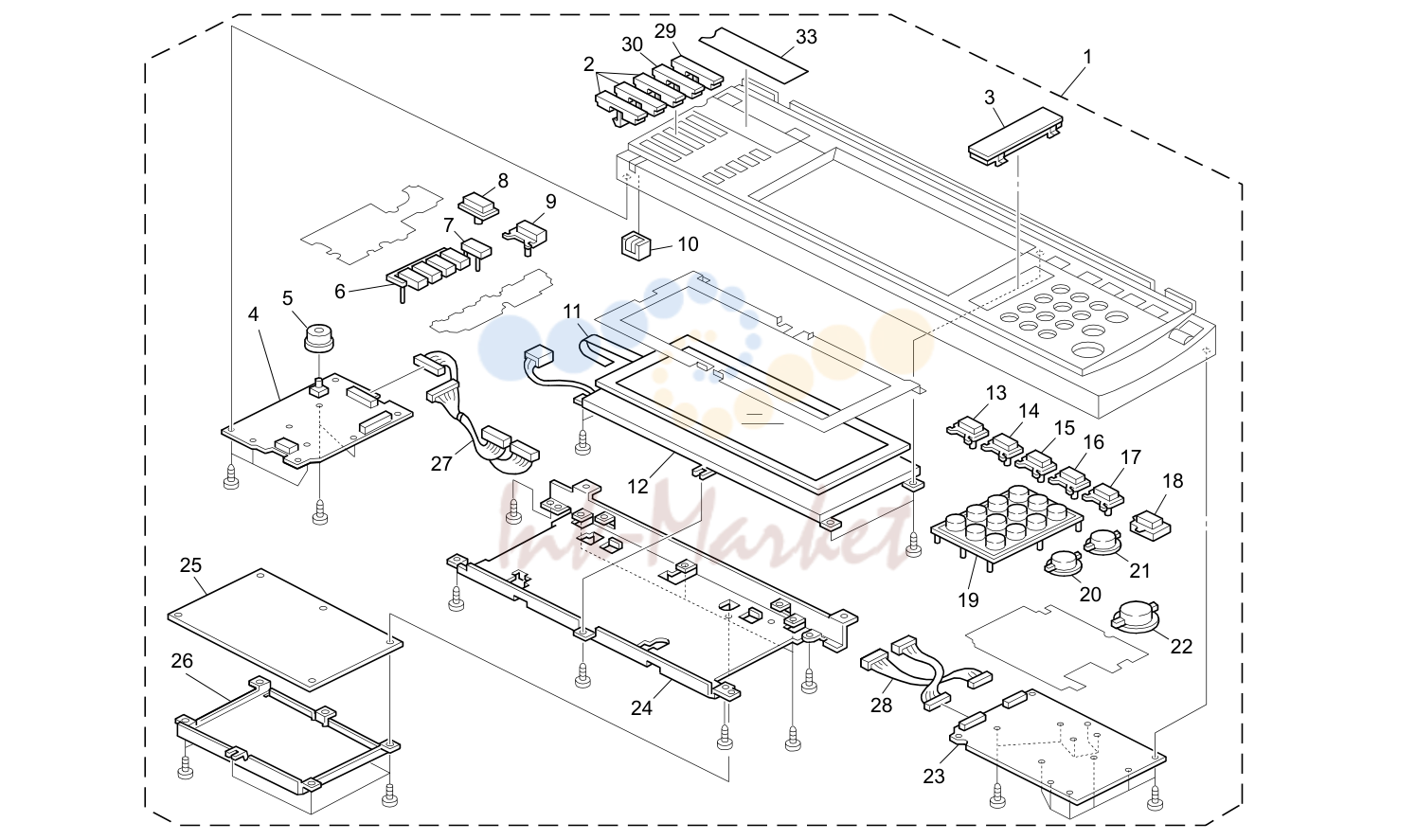

4. Operation Panes (B202/B178/B180/)

№	Артикул	Альт. артикул	Описание
1	B1806110 запросить цену →		Operation Sub-unit:NA:Ass'y
27	B1801992 запросить цену →		Harness:Operation Sub-unit:Left
1	B1806210 запросить цену →		Operation Sub-unit:Ass'y
28	B1801993 запросить цену →		Harness:Operation Sub-unit:Right
29	G5702063 запросить цену →		Keytop Copy - NA
1	B1806310 запросить цену →		Operation Sub-unit:J-C2:M75:AA:Ass'y
1	B1806710 запросить цену →		Operation Sub-unit:J-C2:M75:TWN:Ass'y
29	G5702073 запросить цену →		Keytop Copy - EU
30	G5702064 запросить цену →		Keytop - Switch(120V)
1	B1806810 запросить цену →		Operation Sub-unit:J-C2:M75:KOR:Ass'y
2	G5701963 запросить цену →		Keytop Switch - Large
30	G5702074 запросить цену →		Keytop - Switch
31	G5702066 запросить цену →		Keytop Printer - NA
3	B1801454 запросить цену →		Keytop:Switch:Cover:Right
4	B1801990 запросить цену →		PCB:Operation Sub-unit:Left
31	G5702076 запросить цену →		Keytop Printer - EU
32	G5702067 запросить цену →		Keytop Scanner - NA
5	G5701964 запросить цену →		Knob - Contrast
32	G5702077 запросить цену →		Keytop Scanner - EU
6	G5701953 запросить цену →		Keytop - Color Select
33	G5702080 запросить цену →		Sheet LED - English
7	B0511482 запросить цену →		Keytop - ACS
8	G5701951 запросить цену →		Keytop - Counter
9	G5701948 запросить цену →		Keytop - Color Adjust
10	G5701972 запросить цену →		Lens - Data Input
11	B1805258 запросить цену →		Touch Panel:HVGA
12	B1805259 запросить цену →		LCD:HVGA:SH:BL
13	G5701947 запросить цену →		Keytop - Check Modes
14	G5701950 запросить цену →		Keytop - Program
15	G5702062 запросить цену →		Keytop - Clear Modes - EXP
16	G5701946 запросить цену →		Keytop - Energy Saver
17	G5701945 запросить цену →		Keytop - Interrupt
18	G5701967 запросить цену →		Keytop - Power Source
19	B0511491 запросить цену →		Keytop - 10key(AA)
19	G5702061 запросить цену →		Keytop - 10key(120V)
19	G5701944 запросить цену →		Keytop - 10key(230V)
20	G5701942 запросить цену →		Keytop - Clear/Stop
21	G5701943 запросить цену →		Keytop - Sample Copy
22	G5701941 запросить цену →		Keytop - Start/Stop
23	B1801991 запросить цену →		PCB:Operation Sub-unit:Right
24	B1801455 запросить цену →		Bracket:Operation Sub-unit:LCD
25	B1805231 запросить цену →		PCB:LCDC:NA
25	B1805232 запросить цену →		PCB:LCDC:EU
25	B1805236 запросить цену →		PCB:LCDC:Twn:Ass'y
25	B1805237 запросить цену →		PCB:LCDC:Kor:Ass'y
26	B1801456 запросить цену →		Cover:LCDC

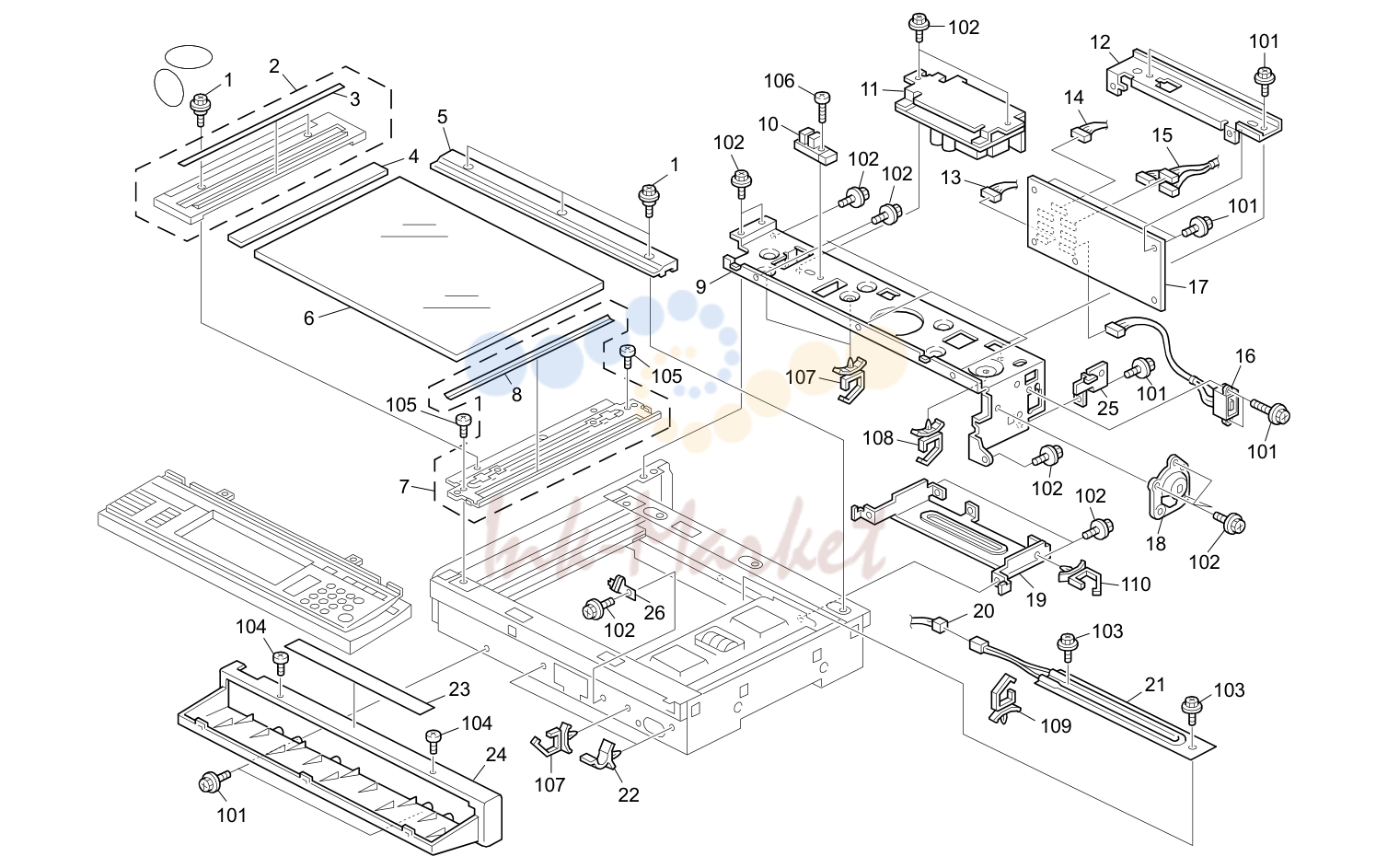

5. Scanner Section 1 (B202/B178/B180)

№	Артикул	Альт. артикул	Описание
101	04513008N запросить цену →		Tapping Screw - M3x8
1	AA143520 запросить цену →		Shoulder Screw - M3
2	G5646521 запросить цену →		Left Scale - NA
102	04513006N запросить цену →		Tapping Screw - 3x6
2	G5646511 запросить цену →		Left Scale - EU
103	08025276 запросить цену →		Tapping Screw With Washer - M3x6
104	03530050N запросить цену →		Screw - m3x5
3	B3876054 запросить цену →		Original Scale Decal - LT
3	B3876053 запросить цену →		Original Scale Decal - A4
105	04533006N запросить цену →		Tapping Screw - M3x6
4	BC012002 запросить цену →		Exposure Glass:Sheet Through:344x20
106	03140120N запросить цену →		Screw - M4x12
5	G5701245 запросить цену →		Rear Scale
107	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
6	A2501752 ✓ в наличии		Exposure Glass
108	11050508 запросить цену →		Harness Clamp - LWS-0711
109	11050460 запросить цену →		Clamp
7	B1801730 запросить цену →		Bracket:Scale:Left:Ass'y
8	B3516523 запросить цену →		Seal - ADF Exposure Glass
110	11050487 запросить цену →		Harness Clamp
9	B1011800 запросить цену →		Document Feeder Bracket
10	AW020146 запросить цену →		Photointerruptor:Flat:Pich2mm:M4
11	AZ500066 запросить цену →		Stabilizer:Xenon Lamp
12	B1801804 запросить цену →		Bracket:Siob:Upper
13	B1805434 запросить цену →		Harness:Scanner:Invertor
14	B1805435 запросить цену →		Harness:Scanner:HPS
15	B1805433 запросить цену →		Harness:Scanner:DC
16	B1805436 запросить цену →		Harness:Scanner:DF
17	B1805216 запросить цену →		PCB:SIO
18	B1011802 запросить цену →		Scanner Contact Point Bracket
19	B1801805 запросить цену →		Bracket:SIOB:Lower
20	B1805447 запросить цену →		Harness:Heater:Scanner:Connecting
21	A2501821 запросить цену →		Heater - 9W (120V)
21	A2501822 запросить цену →		Heater - 9W (230V)
22	A2591987 запросить цену →		Rod Holder
23	B0517057 запросить цену →		Decal:Caution Chart:Taiwan
23	B0517059 запросить цену →		Caution Chart Decal - Korea
24	B1011455 запросить цену →		Lower Operation Cover
25	B1801806 запросить цену →		Bracket:Connector:DF
26	B1801750 запросить цену →		Ground Plate:Rod

6. Scanner Section 2 (B202/B178/B180)

№	Артикул	Альт. артикул	Описание
101	04513006N запросить цену →		Tapping Screw - 3x6
1	B1801701 запросить цену →		Inner Cover
2	B1801837 запросить цену →		Lens:Holder:Ass'y
102	08025276 запросить цену →		Tapping Screw With Washer - M3x6
3	B1805431 запросить цену →		Harness:Scanner:APS
103	04533006N запросить цену →		Tapping Screw - M3x6
4	B1805430 запросить цену →		Harness:SBU
104	08025299 запросить цену →		Tapping Screw - Washer - 3x8
5	AW010114 запросить цену →		Original Sensor:H=2-66
105	03530050N запросить цену →		Screw - m3x5
6	B1011726 запросить цену →		Original Sensor Bracket
106	16071092 запросить цену →		Ferrite Core:RFC-10
7	AW010115 запросить цену →		Original Sensor:H=81.5
8	A1931793 запросить цену →		Scanner Home Sensor Stopper
9	B1011728 запросить цену →		Rear Scanner Frame
10	AW020145 запросить цену →		Photointerruptor:Flat
11	54421924 запросить цену →		Exposure Glass Cushion
12	B1801803 запросить цену →		Guide:High Voltage Supply Cord:Base
13	AX500090 запросить цену →		Xenon Lamp:Dia10.3:Ass'y
14	AW010116 запросить цену →		Original Sensor:H=1-66
15	A1931766 запросить цену →		Wire Clamp
16	A1931769 запросить цену →		Clamp - Rear Wire
17	B1801816 запросить цену →		Carriage:No.1:Ass'y
18	AC030142 запросить цену →		1st Mirror
19	A1931767 запросить цену →		1st Mirror Holder
20	B1011727 запросить цену →		Front Scanner Frame

7. Scanner Section 3 (B202/B178/B180)

№	Артикул	Альт. артикул	Описание
101	04513006N запросить цену →		Tapping Screw - 3x6
1	B1011660 запросить цену →		Frame:Scanner Unit:Left
2	B1011802 запросить цену →		Scanner Contact Point Bracket
102	08025299 запросить цену →		Tapping Screw - Washer - 3x8
3	B0241845 запросить цену →		Rear Left Bracket - Idler
103	08046123 запросить цену →		Hexagonal Bolt - W/washer:M3x8
104	04533006N запросить цену →		Tapping Screw - M3x6
4	B0241841 запросить цену →		Front Left Bracket - Idler
5	A1931816 запросить цену →		1st Slide Rail
105	03530050N запросить цену →		Screw - m3x5
6	B1801734 запросить цену →		Slide Rail:No.2
106	07200040E запросить цену →		Retaining Ring - M4
107	08050088 запросить цену →		Retaining Ring - M6
7	B1011805 запросить цену →		Scanner Air Movement Block Plate
8	G5701160 запросить цену →		Spacer Bushing
108	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
9	B1801706 запросить цену →		Pulley:Drive Were:Front:Sub-ass'y
109	11050516 запросить цену →		Clamp
110	11050508 запросить цену →		Harness Clamp - LWS-0711
10	AA082104 запросить цену →		Bushing - 8x12x7
11	AA050114 запросить цену →		Drive Were:Carriage:Mm1.0
111	08025276 запросить цену →		Tapping Screw With Washer - M3x6
12	B1801704 запросить цену →		Bracket:Tension
112	11050487 запросить цену →		Harness Clamp
13	AA060980 запросить цену →		Tension Spring:Tension:11300MN
14	G5701132 запросить цену →		Scanner Drive Shaft
15	B1801709 запросить цену →		Pulley:Drive Were:Rear:Sub-ass'y
16	G5701133 запросить цену →		Timing Pulley
17	AA043966 запросить цену →		Timing Belt:S1.5M236
18	B1801713 запросить цену →		Stepper Motor:Ass'y
19	AA060979 запросить цену →		Tension Spring:Tension:14720MN
20	B1805437 запросить цену →		Harness:Scanner:Motor
21	G5702834 запросить цену →		Pulley - High Voltage Supply Cord
22	B1801823 запросить цену →		Carriage:No.2:Ass'y
23	G5702833 запросить цену →		Pulley Holder
24	G4042810 запросить цену →		Spring Plate - 2nd Mirror
25	B1801748 запросить цену →		Mirror:No.2:Ass'y
26	A2671855 запросить цену →		Wire Pulley - M18
27	G5702832 запросить цену →		Guide - High Voltage Supply Cord

8. Laser Unit (B202/B178/B180)

№	Артикул	Альт. артикул	Описание
1	B1801854 запросить цену →		Image Forming Section
101	04523008N запросить цену →		Tapping Screw - M3x8
2	B1805445 запросить цену →		Polygon Mirror Motor Board
103	04513010N запросить цену →		Tapping Screw - 3x10
104	04523006N запросить цену →		Binding Self-tapping Screw - 3x6
3	G1065447 запросить цену →		Harness - Polygon Mirror Motor
4	AX060286 запросить цену →		Polygon Mirror Motor
5	G0771972 запросить цену →		Stopper:Grip
6	G0771971 запросить цену →		Grip:Imaging Unit
7	G0771906 запросить цену →		Shield:Cover:Polygon Scanner:1
8	G0771907 запросить цену →		Shield:Cover:Polygon Scanner:2
9	AA000217 запросить цену →		Decal - LD
10	AA000218 запросить цену →		Caution Decal
11	B1325185 запросить цену →		PCB:Sync Detector Board:Side
12	G0601908 запросить цену →		Thermistor Plate
13	AW100100 запросить цену →		Thermistor:Imaging Unit
14	G0601972 запросить цену →		Shield:Cover:Upper
15	B1805420 запросить цену →		Harness:Imaging Unit
16	B1805421 запросить цену →		Harness:Sync Detector:Cm
17	G0601975 запросить цену →		Lower Cover
18	AC015035 запросить цену →		Shield Glass
19	B1805422 запросить цену →		Harness:Imaging Unit
20	G0801183 запросить цену →		Duct:Tray:Exit:Ass'y
21	G0771042 запросить цену →		Duct:Imaging Unit
22	G0601901 запросить цену →		Positioning Pin
23	G0771904 запросить цену →		Cover:Polygon Scanner:Peen

9. 1st Cassette (B202/B178/B180)

№	Артикул	Альт. артикул	Описание
1	B1802768 запросить цену →		Paper Tray:No.1:A4:Ass'y
101	04504008N запросить цену →		Tapping Screw - M4x8
102	03540060N запросить цену →		Screw - m4x6
2	B1802777 запросить цену →		Side Fence:Front:Fix:Adhesion
103	07200060E запросить цену →		Retaining Ring - M6
3	B1802793 запросить цену →		Plate:Side Fence
4	B1802794 запросить цену →		Plate:Side Fence:Right
5	GA003066 запросить цену →		Decal:Paper Tray:No.1
6	AF017023 запросить цену →		End Fence
7	G0602770 запросить цену →		Tray Bottom Plate:Ass'y
8	AF013006 запросить цену →		Bottom Plate Pad
9	B1802779 запросить цену →		Side Fence:Rear:Fix:Adhesion
10	A2322987 запросить цену →		Roller - Paper Tray
11	G0602775 запросить цену →		Spring Plate - Paper Tray
12	B1802782 запросить цену →		Seal:Tray
13	B1802972 запросить цену →		Lever:Rise:Tray Bottom Plate
14	G0602774 запросить цену →		Lift Shaft

10. 2nd Cassette (B202/B178/B180)

№	Артикул	Альт. артикул	Описание
1	B1802772 запросить цену →		Paper Tray:No.2:Ass'y
101	04513006N запросить цену →		Tapping Screw - 3x6
102	04523008N запросить цену →		Tapping Screw - M3x8
2	G1072798 запросить цену →		Paper Size Sensor Cover
3	G0602806 запросить цену →		Tension Spring - Paper Size Sensor Board
103	04504008N запросить цену →		Tapping Screw - M4x8
104	03540060N запросить цену →		Screw - m4x6
4	G0772796 запросить цену →		Link:Paper Size Sensor Board
105	07200060E запросить цену →		Retaining Ring - M6
5	GA003067 запросить цену →		Decal:Paper Tray:No.2:Left
6	B1802781 запросить цену →		Side Fence:Front:Universal:Ass'y
7	A1342976 запросить цену →		Stopper Lever
8	A1342978 запросить цену →		Spring Plate
9	B1802789 запросить цену →		Side Fence:Front:Universal:Adhesion
10	B1802795 запросить цену →		Plate:Side Fence:F2
11	B1802796 запросить цену →		Plate:Side Fence:Right:F2
12	AF017024 запросить цену →		End Fence - Universal
13	G0602770 запросить цену →		Tray Bottom Plate:Ass'y
14	AF013006 запросить цену →		Bottom Plate Pad
15	B1802783 запросить цену →		Side Fence:Rear:Universal:Ass'y
16	A2672859 запросить цену →		Side Fence Stopper
17	A2672860 запросить цену →		Rear Lever Stopper
18	A2672857 запросить цену →		Spring Plate - Side Fence
19	B1802790 запросить цену →		Side Fence:Rear:Universal:Adhesion
20	A2322987 запросить цену →		Roller - Paper Tray
21	G0802526 запросить цену →		Shoe:Paper Tray
22	G0602797 запросить цену →		Paper Size Sensor Board
23	G0602775 запросить цену →		Spring Plate - Paper Tray
24	B1802782 запросить цену →		Seal:Tray
25	G0602774 запросить цену →		Lift Shaft
26	B1802972 запросить цену →		Lever:Rise:Tray Bottom Plate
27	AB013868 запросить цену →		Gear - 16Z
28	GA003068 запросить цену →		Decal:Paper Tray:No.2:Right

11. 1st Paper Feed Section (B202/B178/B180)

№	Артикул	Альт. артикул	Описание
101	04513006N запросить цену →		Tapping Screw - 3x6
1	B1802701 запросить цену →		Paper Feed Unit:No.1:Ass'y
102	04523008N запросить цену →		Tapping Screw - M3x8
2	B1802717 запросить цену →		Stay:Feed
3	AF030049 ✓ в наличии		Pick-up Roller
103	04513008N запросить цену →		Tapping Screw - M3x8
4	AB011188 запросить цену →		Gear - 21Z
104	07200040E запросить цену →		Retaining Ring - M4
105	04503008N запросить цену →		Tapping Screw - M3x8
5	AA100014 запросить цену →		Retaining Ring C - Separate
6	AF031049 ✓ в наличии		Feed Roller
106	08050089 запросить цену →		Retaining Ring - M4
7	AB011218 ✓ в наличии		Gear - Roller Clutch
8	AA082101 запросить цену →		Bushing - 6x10x6
9	G0802761 запросить цену →		Arm:Pickup
10	AA060691 запросить цену →		Tension Spring
11	AW020145 запросить цену →		Photointerruptor:Flat
12	B1805380 запросить цену →		Harness:Paper Feed Unit
13	AA140655 запросить цену →		Shaft - Paper Feed
14	G0652767 запросить цену →		Lever - Feed
15	G0802763 запросить цену →		Ground Plate:Front:Paper Feed Unit
16	AA060693 запросить цену →		Tension Spring
17	A2322766 запросить цену →		Feed Mylar
18	G0802762 запросить цену →		Guide Plate:Paper Feed Unit
19	G0602724 запросить цену →		Upper Guide - Paper Feed Unit
20	A2322762 запросить цену →		Paper End Feeler
21	AA082102 запросить цену →		Bushing - 6x10x6
22	A2322764 запросить цену →		Rear Grounding Plate
23	AF032049 ✓ в наличии		Separation Roller
24	B1802900 запросить цену →		Torque Limiter:40MN.M:MM18
25	G0602689 запросить цену →		Shaft - Separation Driven
26	G0602786 запросить цену →		Rear Feed Mylar
27	52062686 запросить цену →		Snap Ring
28	G0652776 запросить цену →		Release Lever
29	AB010106 запросить цену →		Gear - 24Z
30	AA140656 запросить цену →		Shaft - Gear
31	AB010107 запросить цену →		Gear - 23Z
32	G0652774 запросить цену →		Pressure Lever
33	AA060908 запросить цену →		Release Spring
34	G0652775 запросить цену →		Link Lever
35	B1802727 запросить цену →		Stay:Separate:No.1:Ass'y

12. 2nd Paper Feed Section (B202/B178/B180)

№	Артикул	Альт. артикул	Описание
36	G0652775 запросить цену →		Link Lever
1	B1802702 запросить цену →		Paper Feed Unit:No.2:Ass'y
2	B1802780 запросить цену →		Stay:Feed
37	AA060693 запросить цену →		Tension Spring
38	G0602630 запросить цену →		Guide Plate:Swivel:Adhesion
3	AF020404 запросить цену →		Transport Roller
4	AF030049 ✓ в наличии		Pick-up Roller
5	AB011188 запросить цену →		Gear - 21Z
6	AA100014 запросить цену →		Retaining Ring C - Separate
7	AF031049 ✓ в наличии		Feed Roller
8	AB011218 ✓ в наличии		Gear - Roller Clutch
9	AA082101 запросить цену →		Bushing - 6x10x6
10	G0802761 запросить цену →		Arm:Pickup
11	AA060691 запросить цену →		Tension Spring
12	AW020145 запросить цену →		Photointerruptor:Flat
13	B1805380 запросить цену →		Harness:Paper Feed Unit
14	AA140655 запросить цену →		Shaft - Paper Feed
15	G0652767 запросить цену →		Lever - Feed
16	AA082104 запросить цену →		Bushing - 8x12x7
17	A2322765 запросить цену →		Front Grounding Plate
18	G0602629 запросить цену →		Vertical Transport Guide
19	A2322766 запросить цену →		Feed Mylar
20	G0802762 запросить цену →		Guide Plate:Paper Feed Unit
21	A2322762 запросить цену →		Paper End Feeler
22	AA082102 запросить цену →		Bushing - 6x10x6
23	A2322764 запросить цену →		Rear Grounding Plate
24	AF032049 ✓ в наличии		Separation Roller
25	B1802900 запросить цену →		Torque Limiter:40MN.M:MM18
26	G0602689 запросить цену →		Shaft - Separation Driven
27	B1802725 запросить цену →		Stay:Separate:No.2:Ass'y
28	B0042782 запросить цену →		Rear Feed Mylar
29	52062686 запросить цену →		Snap Ring
30	G0652776 запросить цену →		Release Lever
101	04513006N запросить цену →		Tapping Screw - 3x6
102	04513008N запросить цену →		Tapping Screw - M3x8
31	AB010106 запросить цену →		Gear - 24Z
103	04503008N запросить цену →		Tapping Screw - M3x8
32	AA140656 запросить цену →		Shaft - Gear
104	07200040E запросить цену →		Retaining Ring - M4
33	AB010107 запросить цену →		Gear - 23Z
34	G0652774 запросить цену →		Pressure Lever
105	07200060E запросить цену →		Retaining Ring - M6
106	08050089 запросить цену →		Retaining Ring - M4
35	AA060908 запросить цену →		Release Spring

13. Manual Paper Feed 1 (B202/B178/B180)

№	Артикул	Альт. артикул	Описание
101	04503008N запросить цену →		Tapping Screw - M3x8
1	G0602940 запросить цену →		Cover - Lower Manual Feed
2	G0802952 запросить цену →		Torsion Spring:Cover:Right
3	GA003044 запросить цену →		Decal - Vertical Transport
4	G0802953 запросить цену →		Torsion Spring:Cover:Left
5	GA003038 запросить цену →		Decal - Inkjet Paper Caution
6	G0602856 запросить цену →		Manual Feed Table Ass'y
7	G0602866 запросить цену →		Front Side Fence
8	G0602867 запросить цену →		Rear Side Fence
9	G0602908 запросить цену →		Pad - Side Fence
10	GA003010 запросить цену →		Decal - Manual Feed
11	G0602905 запросить цену →		Paper Guide - Manual Feed Table
12	G0113305 запросить цену →		Gear - 16Z
13	A2326083 запросить цену →		Rear Rack
14	A2326082 запросить цену →		Front Rack
15	B1802869 запросить цену →		Paper Size Sensor
16	G0602865 запросить цену →		Cover - Manual Feed Table
17	B1802531 запросить цену →		Transport Sub-unit:Lengthwise
18	B1802909 запросить цену →		Guide:Harness:Paper Size Sensor Board

14. Vertical Transport 1 (B202/B178/B180)

№	Артикул	Альт. артикул	Описание
101	04513006N запросить цену →		Tapping Screw - 3x6
1	G0602602 запросить цену →		Spring - Registration
2	G0802650 запросить цену →		Bushing:Registration:Front:Driven
102	04513010N запросить цену →		Tapping Screw - 3x10
103	08025291 запросить цену →		Tapping Screw: Round Point - M3x6
3	B1802660 запросить цену →		Side Plate:Paper Feed:Front:Ass'y
4	G0602973 запросить цену →		Front Shaft - Manual Feed Table
104	07200040E запросить цену →		Retaining Ring - M4
105	12042521 запросить цену →		Micro Switch
5	B1802669 запросить цену →		Cover:Upper:Registration
106	11050522 запросить цену →		Edge Saddle - LES0510
6	B1802680 запросить цену →		Bracket:Micro Switch
107	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
7	G0805501 запросить цену →		Harness:Vertical Transport:Safety Switch
108	11050516 запросить цену →		Clamp
8	B1802667 запросить цену →		Hinge:Vertical Transport
9	B1802686 запросить цену →		Registration Roller:Driven:Ass'y
109	11050487 запросить цену →		Harness Clamp
10	G0772839 запросить цену →		Guide:Remove Paper Dust:Ass'y
11	G0802612 запросить цену →		Guide Plate:Registration:Upper
12	G0802614 запросить цену →		Guide Plate:Registration:Middle
13	B1802663 запросить цену →		Side Plate:Paper Feed:Rear:Ass'y
14	G0602651 запросить цену →		Rear Bushing - M6
15	AB011418 запросить цену →		Gear - 27Z
16	AX200288 запросить цену →		Magnetic Clutch:245MN.M
17	A1662849 запросить цену →		Drive Support Plate
18	G0602974 запросить цену →		Rear Shaft - Manual Feed Table

15. Vertical Transport 2 (B202/B178/B180)

№	Артикул	Альт. артикул	Описание
1	B1802670 запросить цену →		Hook:Vertical Transport:Upper:Peen
101	03603006N запросить цену →		Screw - M3X6
102	04503008N запросить цену →		Tapping Screw - M3x8
2	G0802651 запросить цену →		Link:Pressure Release:Registration
3	B1802652 запросить цену →		Bracket:Link
103	04513006N запросить цену →		Tapping Screw - 3x6
104	08025291 запросить цену →		Tapping Screw: Round Point - M3x6
4	G0802649 запросить цену →		Slider:Registration:Release
105	07200040E запросить цену →		Retaining Ring - M4
5	AA143800 запросить цену →		Stepped Screw - M3
106	11050511 ✓ в наличии		Harness Clamp - LWS-0306ZC
6	G0802643 запросить цену →		Guide Plate:Vertical Transport
7	B1802645 запросить цену →		Arm:Roller:Release
8	B1802644 запросить цену →		DC Solenoid:Ass'y
9	G0805506 запросить цену →		Harness:Vertical Transport
10	B1802683 запросить цену →		Hinge:Vertical Transport:Lower
11	AW020151 запросить цену →		Photointerruptor
12	G0602652 запросить цену →		Bushing - M4
13	G0802656 запросить цену →		Compression Spring:Driven:2n
14	AA063616 запросить цену →		Spring - 8n
15	AF022158 запросить цену →		Roller:Driven:2xmm17
16	AF022159 запросить цену →		Roller:Driven:3xmm17
17	G0802668 запросить цену →		Cover:Vertical Transport
18	G0602690 запросить цену →		Lever - Vertical Transport
19	G0802673 запросить цену →		Shaft:Grip
20	G0602674 запросить цену →		Torsion Spring - Vertical Transport
21	B1802672 запросить цену →		Hook:Vertical Transport:Lower

16. Vertical Transport 3 (B202/B178/B180)

№	Артикул	Альт. артикул	Описание
101	04503008N запросить цену →		Tapping Screw - M3x8
1	G0602930 запросить цену →		Housing Cover
2	AA100014 запросить цену →		Retaining Ring C - Separate
102	04503006N запросить цену →		Tapping Screw - M3x6
103	07200040E запросить цену →		Retaining Ring - M4
3	AF031046 ✓ в наличии		Feed Roller - Manual Feed
4	AA082101 запросить цену →		Bushing - 6x10x6
104	04513006N запросить цену →		Tapping Screw - 3x6
5	B1802681 запросить цену →		Feed Shaft
105	11050522 запросить цену →		Edge Saddle - LES0510
6	B1802914 запросить цену →		Guide Plate:Feed
7	AF030049 ✓ в наличии		Pick-up Roller
8	AB011387 запросить цену →		Gear - 23Z
9	AA063568 запросить цену →		Pressure Spring
10	G0602932 запросить цену →		Pick-up Arm - Manual Feed
11	G0602931 запросить цену →		Feeler - Paper End
12	A1342661 запросить цену →		Feeler Roller
13	G0805479 запросить цену →		Harness:Manual Feed Unit
14	AW020145 запросить цену →		Photointerruptor:Flat
15	B1802937 запросить цену →		DC Solenoid:Pickup:Sub-ass'y
16	G0602928 запросить цену →		Housing:Manual Feed
17	G0802682 запросить цену →		Bushing:Feed
18	G0602948 запросить цену →		Grounding Plate - Reverse
19	G0602982 запросить цену →		Feed Guide
20	GA003044 запросить цену →		Decal - Vertical Transport
21	B1802874 запросить цену →		Guide Plate:Separator:Adhesion
22	AF013016 запросить цену →		Bottom Plate Pad
23	AF032046 ✓ в наличии		Separation Roller - Manual Feed
24	G0802900 запросить цену →		Torque Limiter
25	AA063499 запросить цену →		Pressure Spring
26	B1802871 запросить цену →		Shaft:Separator:Driven:Ass'y
27	AB011417 запросить цену →		Gear - Separation Driven
28	B1802876 запросить цену →		Shaft:Separator:Drive:Ass'y

Каталог очень большой (1536 позиций). Показаны первые 16 узлов со схемами; полный список доступен по запросу.
