Ricoh MP C3004SP C3004ASP C3004SPG C3504SP C3504ASP C3504SPG — каталог запчастей со схемами

Содержание

• 1. внешние детали
• 2. внешние детали
• 3. внешние детали
• 4. внешние детали
• 5. OPERATION
• 6. сканер
• 7. сканер
• 8. сканер
• 9. подача бумаги
• 10. подача бумаги
• 11. TONER SUPPLY
• 12. PCDU
• 13. ITB узел
• 14. USED TONER
• 15. USED TONER
• 16. PAPER TRANSPORT
• 17. PAPER TRANSPORT
• 18. печь (закрепление)
• 19. PAPER EXIT
• 20. дуплекс
• 21. MAIN DRIVE
• 22. электрика
• 23. электрика

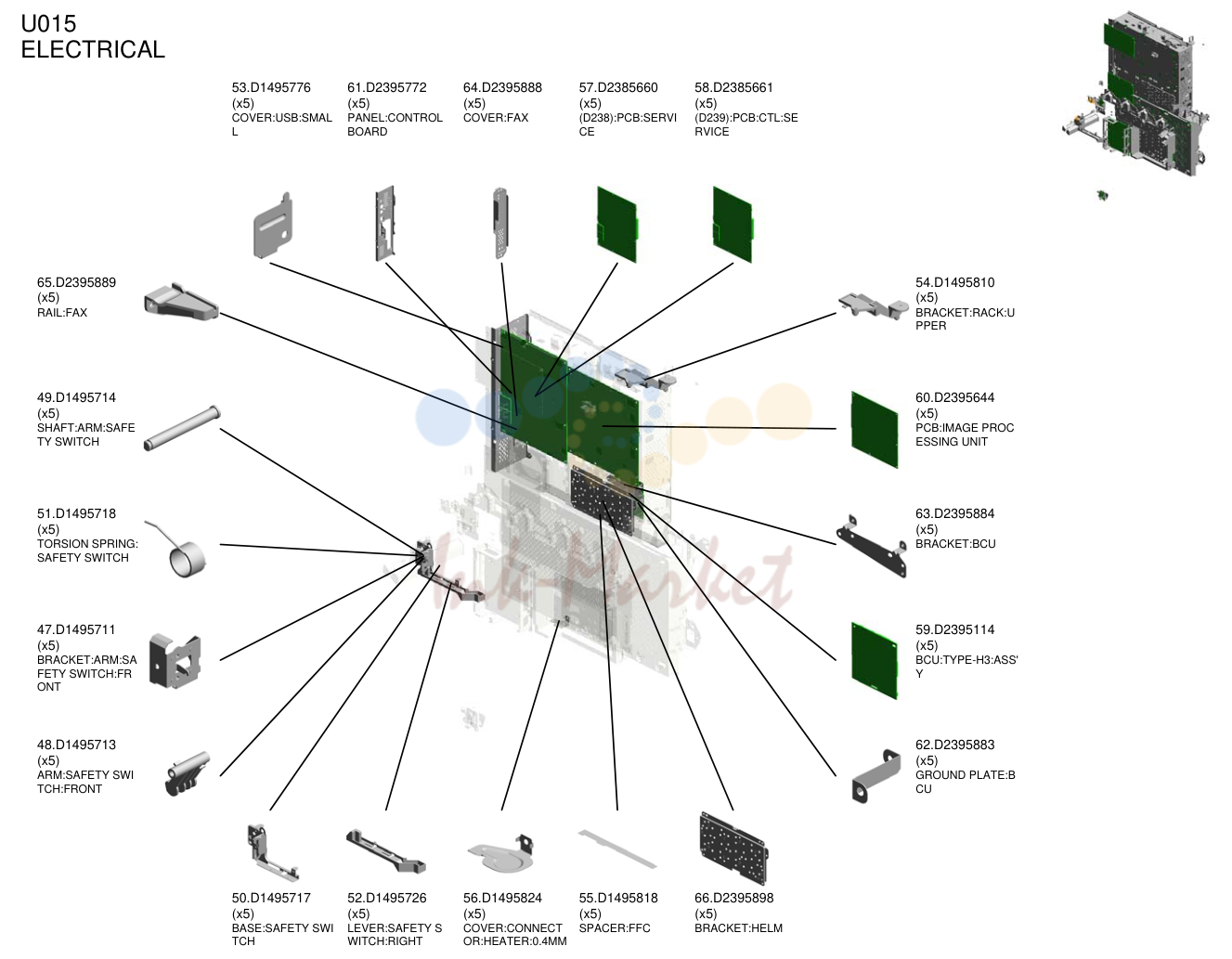

• 24. электрика

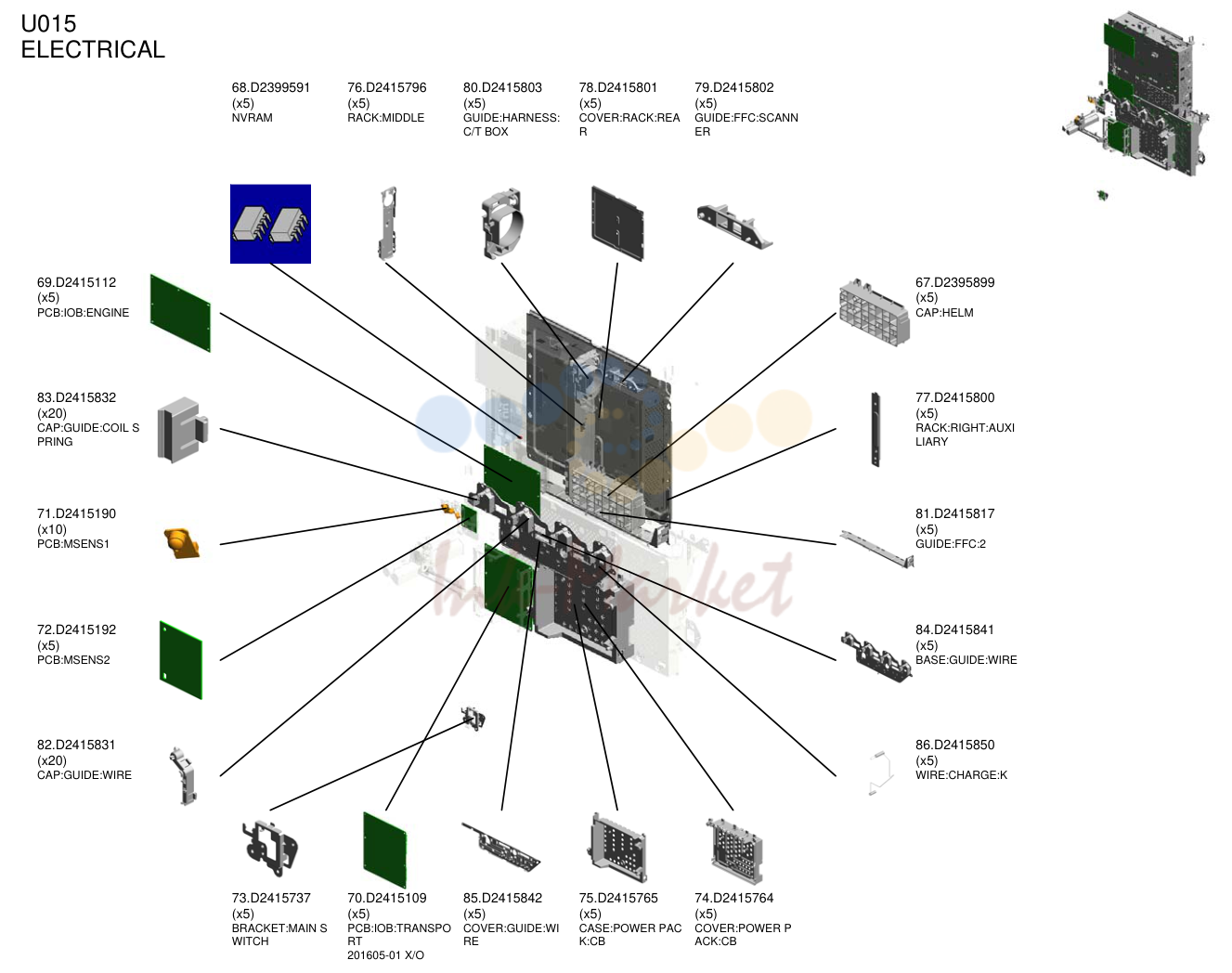

• 25. электрика

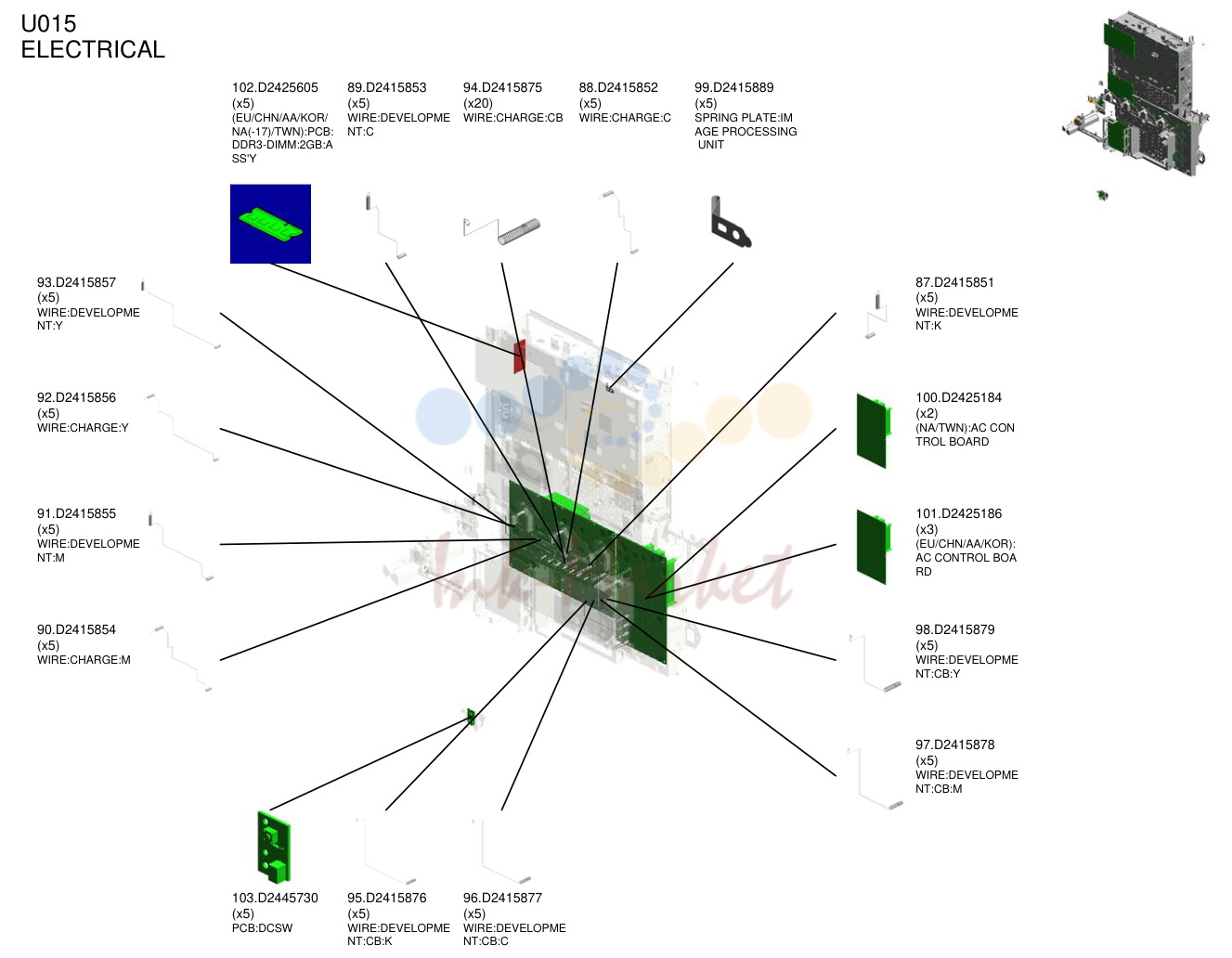

• 26. электрика

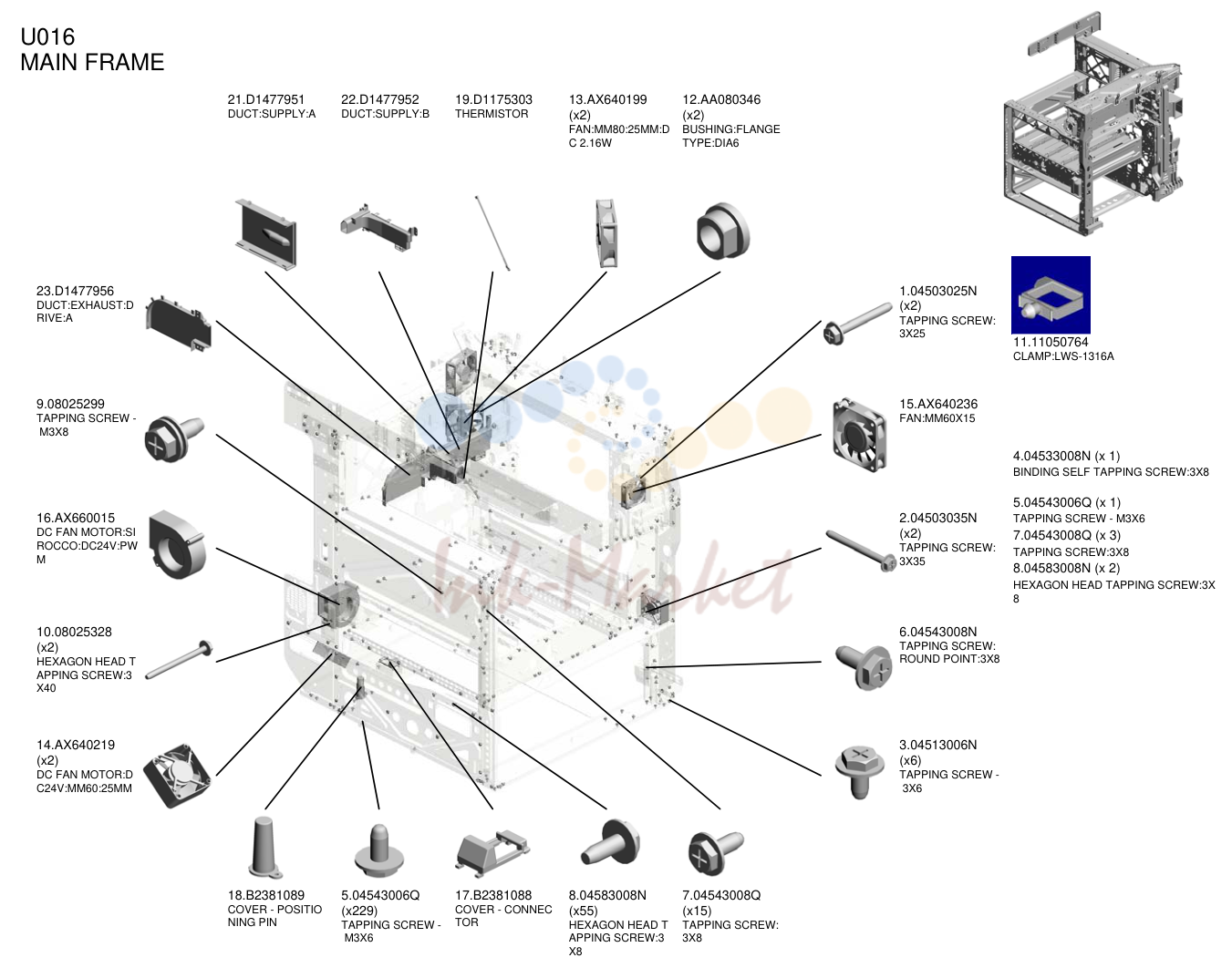

• 27. основная рама

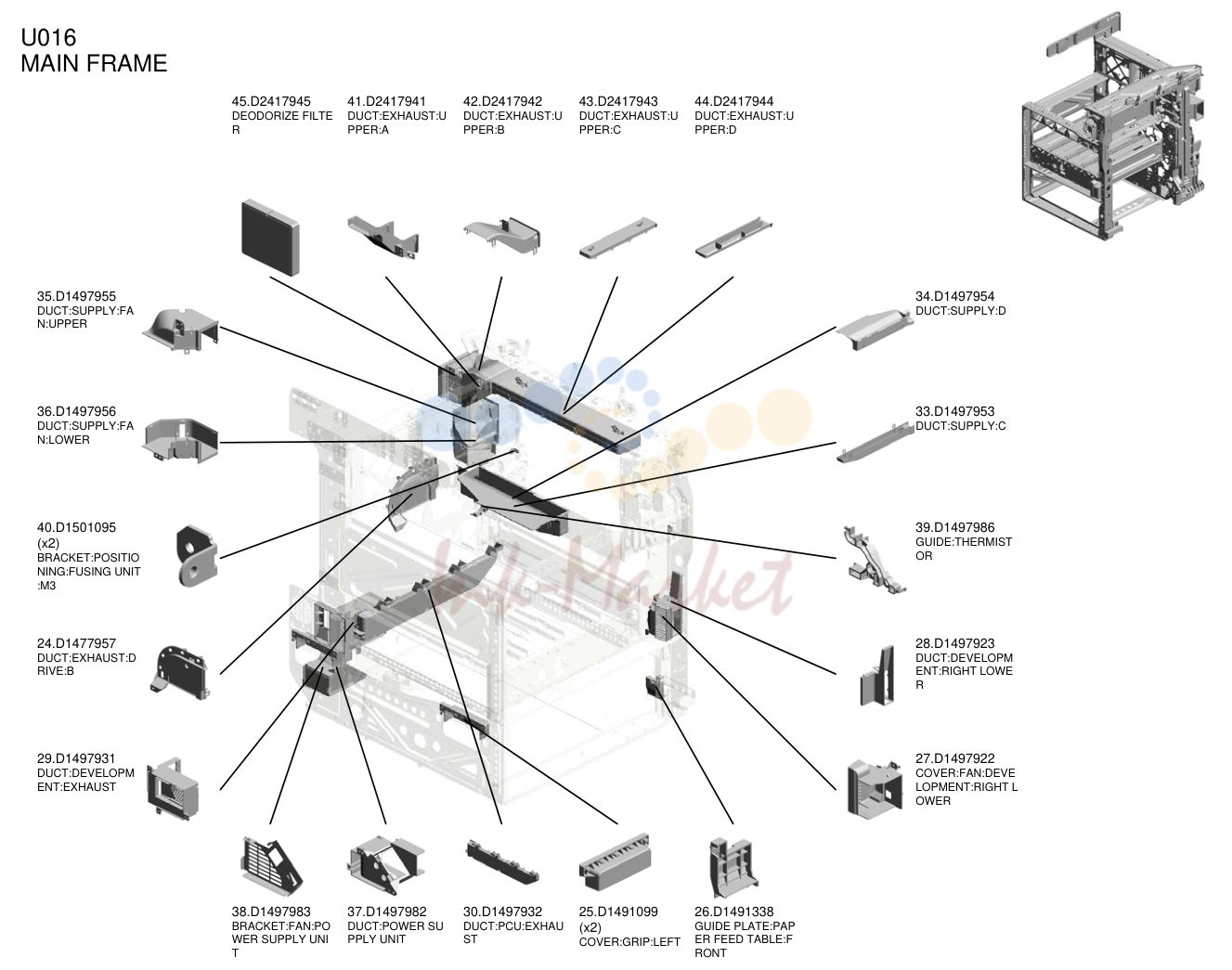

• 28. основная рама

1. внешние детали

№	Артикул	Альт. артикул	Описание
8	AA143595 запросить цену →		STEPPED винт: M3
16	D1491252 запросить цену →		крышка:LEFT:UPP ER:REAR
1	04543006Q запросить цену →		TAPPING винт - M3X6
11	D1491233		крышка:UPPER:IN NER BACK
10	D1441085 запросить цену →		STEPPED винт: M3
7	AA143537 запросить цену →		винт:M3:BLACK
20	D1491281 запросить цену →		крышка:сканер: FRONT
17	D1491257 запросить цену →		CAP:34X55
5	52062686 запросить цену →		SNAP RING
19	D1491278 запросить цену →		TORSION пружина: крышка:USED TON ER
12	D1491234		крышка:UPPER:IN NER BACK:MIDDLE
2	04543008N запросить цену →		TAPPING винт: ROUND POINT:3X8
14	D1491243 запросить цену →		крышка:FRONT:UP PER:OPERATION S UB-узел
9	AG070513 запросить цену →		MAGNET CATCH
3	04543008Q		TAPPING винт: 3X8
15	D1491248		HINGE:крышка:FR ONT:USED TONER
18	D1491274		INNER крышка:FR ONT:USED TONER
6	AA021031 ✓ в наличии		MAGNETIC CATCH
4	04583008N запросить цену →		HEXAGON HEAD T APPING винт:3 X8
13	D1491237		крышка:UPPER:IN NER BACK:LEFT L OWER 4.04583008N (x15) HEXAGON HEAD TAPPING винт:3X 8

2. внешние детали

№	Артикул	Альт. артикул	Описание
37	D1501282		крышка:сканер: UPPER:FRONT
35	D1501235 запросить цену →		крышка:UPPER:IN NER BACK:BIN
26	D1494492		TRAY:REVERSE
39	D2391255 запросить цену →		крышка:LEFT:INTE RFACE
38	D1501290 запросить цену →		крышка:сканер: UPPER:REAR
29	D1496859 запросить цену →		DECAL:CLEANING: SHIELD GLASS
36	D1501250 запросить цену →		крышка:LEFT
23	D1491302 запросить цену →		CLEANER:SHIELD GLASS:ASS'Y
33	D1496896 запросить цену →		DECAL:PCU:YELL OW
32	D1496895 запросить цену →		DECAL:PCU:MAGE NTA
22	D1491294 запросить цену →		(EU(-27,-28,-66)/CH N/AA/KOR/TWN):C AP:жгут:COR NER
21	D1491291 запросить цену →		CAP:жгут
24	D1491305 запросить цену →		CAP:TOTAL COUN TER
34	D1497984 запросить цену →		DUCT:REAR:POW ER SUPPLY узел
25	D1491307 запросить цену →		пружина пластина:BA ND
31	D1496894 запросить цену →		DECAL:PCU:CYAN
40	D2391276 запросить цену →		INNER крышка:TO NER BOTTLE
30	D1496893 запросить цену →		DECAL:PCU:BLAC K
27	D1495883 запросить цену →		KEYTOP:MAIN SWI TCH
28	D1495884 запросить цену →		COMPRESSION SP RING:KEYTOP

3. внешние детали

№	Артикул	Альт. артикул	Описание
54	D2411284 запросить цену →		крышка:сканер: LEFT
55	D2411285 запросить цену →		крышка:сканер: UPPER:LEFT
46	D2411245 запросить цену →		крышка:FRONT:UP PER
58	D2411297 запросить цену →		кронштейн:крышка: LEFT UPPER REA R
43	D2411232 запросить цену →		крышка:UPPER:EXI T
41	D2411230 запросить цену →		крышка:UPPER
45	D2411244 запросить цену →		крышка:FRONT:RI GHT UPPER
42	D2411231 запросить цену →		крышка:UPPER:FR ONT
44	D2411241 запросить цену →		крышка:FRONT
47	D2421247 запросить цену →		[A] крышка:FRONT:US ED TONER 201611-04 X/O
57	D2411288 запросить цену →		крышка:сканер: UPPER:RIGHT
49	D2411261 запросить цену →		крышка:REAR
50	D2411263		CAP:LOUVER:DEO DORIZE FILTER
56	D2411287 запросить цену →		крышка:сканер: RIGHT
48	D2411260		крышка:REAR:LO WER
52	D2411273		INNER крышка:FR ONT:LOWER
60	D2411308 запросить цену →		BAND:стопор:D OOR
53	D2411275		INNER крышка:FR ONT:RIGHT LOWE R
59	D2411298		INNER крышка:RIG HT
51	D2411266		крышка:RIGHT:FR ONT LOWER

4. внешние детали

№	Артикул	Альт. артикул	Описание
68	D2411251		крышка:LEFT:UPP ER
62	D2414458 запросить цену →		направляющая:крышка:UP PER
61	D2411309 запросить цену →		MAGNET CATCH
64	D2417911 запросить цену →		DUCT:DEVELOPM ENT:FRONT
67	D2421267 запросить цену →		крышка:RIGHT:UP PER
66	D2421265 запросить цену →		крышка:RIGHT:RE AR
65	D2417913 запросить цену →		DUCT:OPTICAL W RITING узел
63	D2415711 запросить цену →		крышка:HUMAN DE TECTION датчик: CONNECTOR D2411247 [A] крышка:FRONT:US ED TONER 201611-04 X/O

5. OPERATION

№	Артикул	Альт. артикул	Описание
5	11050760 запросить цену →		CLAMP:LWSM-051 1A
11	D2411599 запросить цену →		крышка:кронштейн: OPERATION SUB- узел:UPPER
13	08025299 запросить цену →		TAPPING винт - M3X8 201606-02 X/O
9	D2411591 запросить цену →		кронштейн:OPERAT ION SUB-узел:PEE N
2	03603006N запросить цену →		винт - M3X6
10	D2411598 запросить цену →		крышка:кронштейн: OPERATION SUB- узел:LOWER
4	11050723		CLAMPS:WES-050 7

6. сканер

№	Артикул	Альт. артикул	Описание
13	11050758 запросить цену →		CLAMP:LWSM-030 6A
3	03530040N		винт - M3X4
19	AW020207 запросить цену →		PHOTOINTERRUP TOR:FLAT:PICH2M M:M4
2	03140120N запросить цену →		винт - M4X12
17	AA143537 запросить цену →		винт:M3:BLACK
15	16072525 запросить цену →		FERRITE CORE:K3 FF 35.00X14.60X7. 70X1.40
21	D1471805		EXPOSURE GLASS :DOCUMENT FEED ER:APPLY
8	08050103 запросить цену →		RETAINING RINGS -E:SILENCER:DIA3
16	A2501752		EXPOSURE GLASS
20	D1444183 запросить цену →		винт:M3
12	11050724 запросить цену →		CLAMPS:WES-121 0
14	11050759 запросить цену →		CLAMP:LWSM-060 5A
1	03130060N запросить цену →		винт - M3X6
9	08050104 запросить цену →		RETAINING RINGS -E:SILENCER:DIA4
22	D1491706		SYNCHRONOUS B ELT:138ST1.5-4.0
11	11050692 запросить цену →		CLAMP:LES-0503
18	AW010155		ORIGINAL SENSO R:66MM:3.3V
7	08046123 запросить цену →		HEXAGONAL BOLT :W/WASHER:M3X8
10	09543005N запросить цену →		винт:POLISHED ROUND/пружина:M 3X5
5	03603006N запросить цену →		винт - M3X6

7. сканер

№	Артикул	Альт. артикул	Описание
36	D2411701 запросить цену →		PULLEY:IDLER:LE ADING EDGE
37	D2411702 запросить цену →		CAP:PULLEY:IDLE R:LEADING EDGE
26	D2411678 запросить цену →		SHEET:FFC:LOWE R
27	D2411680 запросить цену →		направляющая ROD
42	D2411713 запросить цену →		SYNCHRONOUS B ELT:890ST55-4.0
23	D1491798 запросить цену →		SEAL:SHEET THR OUGH:DOCUMENT FEEDER
30	D2411685 запросить цену →		пружина пластина:GU IDE ROD
24	D1491804 запросить цену →		держатель:EXPOSU RE GLASS:SCANN ER
35	D2411698 запросить цену →		крышка:BASE:SCA NNER
34	D2411697 запросить цену →		SLIDE RAIL
25	D1491833 запросить цену →		SHEET:GLASS
41	D2411712 запросить цену →		TENSION пружина: TIGHTENER:TENSI ON:4N
31	D2411686 запросить цену →		CLAMP:STAY:GUID E ROD
40	D2411711 запросить цену →		CAP:IDLER:TRAILI NG EDGE
39	D2411710		PULLEY:IDLER:TR AILING EDGE
33	D2411689 запросить цену →		держатель:EXPOSU RE GLASS
29	D2411684		крышка:жгут: сканер
32	D2411688 запросить цену →		SHEET:GLASS:LAR GE
38	D2411708 запросить цену →		TIGHTENER:DIA8
28	D2411681 запросить цену →		STAY:направляющая ROD

8. сканер

№	Артикул	Альт. артикул	Описание
49	D2411732 запросить цену →		(EU/TWN/CHN/AA/ KOR):SCALE:LEFT: MM:ASS'Y
59	D2411671 запросить цену →		PROTECTION:CAR RIAGE:сканер 201611-11
58	GW020022 запросить цену →		PHOTOINTERRUP TOR:LG2A24BL1
54	D2411741 запросить цену →		кронштейн:DOCUM ENT FEEDER:LEFT
52	D2411738		(EU/TWN/CHN/AA/ KOR):SCALE:REAR :PRINTING:MM
48	D2411727 запросить цену →		SHEET:GAP:ASS'Y
50	D2411733		крышка:SHEET TH ROUGH:DOCUMEN T FEEDER
51	D2411734 запросить цену →		(NA):SCALE:LEFT:I NCH:ASS'Y
56	D2411744 запросить цену →		DOCUMENT FEED ER:кабель:BRACK ET
55	D2411742 запросить цену →		кронштейн:DOCUM ENT FEEDER:RIGH T
47	D2411722 запросить цену →		TENSION пружина: TENSION:11N
44	D2411716 запросить цену →		CAP:PULLEY:DRIV E:UPPER
53	D2411739 запросить цену →		(NA):SCALE:REAR: PRINTING:INCH
43	D2411715		PULLEY:DRIVE
45	D2411717 запросить цену →		CAP:PULLEY:DRIV E:LOWER

9. подача бумаги

№	Артикул	Альт. артикул	Описание
12	11050765 запросить цену →		CLAMP:LWS-2218A
25	AW500040 запросить цену →		PUSH SWITCH:SW 1AG-550:10MA
11	11050758 запросить цену →		CLAMP:LWSM-030 6A
16	AA082175 запросить цену →		PLAIN вал BEA RING:8X12X7
8	07200060E запросить цену →		RETAINING RING - M6
42	D1492566 запросить цену →		CASE:REMOVE PA PER DUST:ASS'Y
41	D1492562 запросить цену →		COLLAR:REGISTR ATION ролик
26	AW500044		PUSH SWITCH:PA PER SIZE датчик
14	AA082173		PLAIN вал BEA RING:6X10X6
9	08050103 запросить цену →		RETAINING RINGS -E:SILENCER:DIA3
7	07200040E		RETAINING RING - M4
19	AB011573 запросить цену →		шестерня:REGISTRATI ON:NO.2
18	AB011572 запросить цену →		шестерня:Z19:DRIVEN: регистрация
5	04583008N запросить цену →		HEXAGON HEAD T APPING винт:3 X8
3	04543006Q запросить цену →		TAPPING винт - M3X6
43	D1492576 запросить цену →		направляющая пластина:REG ISTRATION:FRONT LEFT
46	D1492721 запросить цену →		направляющая пластина:SWI VEL:NO.2
27	AX040273 ✓ в наличии		DC мотор:RISING TRAY:ASS'Y:1.007 W:BRUSH
40	D1482906 запросить цену →		рычаг:STRETCH: лоток бумаги:ASS' Y
4	04543008Q		TAPPING винт: 3X8

10. подача бумаги

№	Артикул	Альт. артикул	Описание
96	D1492930 запросить цену →		SUPPORTER:LEFT LOWER:NO.1:PEE N
91	D1492918 запросить цену →		SUPPORTER:LEFT UPPER:NO.1
88	D1492889 запросить цену →		крышка:TRAY:REA R LEFT:NO.2
86	D1492887 запросить цену →		крышка:TRAY:REA R LEFT:NO.1
94	D1492925 запросить цену →		SUPPORTER:LEFT :NO.2
100	D1492958 запросить цену →		ролик:SUPPORT ER:лоток бумаги:L EFT
95	D1492928 запросить цену →		ролик:SUPPORT ER:лоток бумаги:L EFT
85	D1492886 запросить цену →		крышка:TRAY:REA R RIGHT:NO.1
87	D1492888 запросить цену →		крышка:TRAY:REA R RIGHT:NO.2
55	D1492787 запросить цену →		кронштейн:SUPPO RT:крышка
56	D1492788 запросить цену →		INNER крышка:HA RNESS:PAPER FE ED узел
121	GA143003 запросить цену →		винт:MM5:2.5M M
103	D2412559		вал:REGISTRA TION ролик:DRI VEN
122	GW010007		PHOTO REFLECTI ON датчик:EXIT

11. TONER SUPPLY

№	Артикул	Альт. артикул	Описание
15	D1473286 запросить цену →		TRANSPORT SCR EW:NOZZLE:CMY: ASS'Y
3	04583008N запросить цену →		HEXAGON HEAD T APPING винт:3 X8
8	11050760 запросить цену →		CLAMP:LWSM-051 1A
21	D1493307 запросить цену →		BASE:TONER SUP PLY
14	D1473285 запросить цену →		TRANSPORT SCR EW:NOZZLE:BK:AS S'Y
26	D1493331 запросить цену →		крышка:шестерня:TON ER SUPPLY SUB-U NIT
7	11050488 запросить цену →		жгут CLAMP
28	D1495174 запросить цену →		плата:TCB
25	D1493330 запросить цену →		SEAL:CONNECTIO N:CARTRIDGE:TO NER SUPPLY
2	04543008Q		TAPPING винт: 3X8
23	D1493321		DUCT:VERTICAL T RANSPORT:TONE R SUPPLY
24	D1493322 запросить цену →		SHUTTER:DUCT:T ONER SUPPLY
10	B2233241 запросить цену →		пружина:SHUTTER: PUMP узел

12. PCDU

№	Артикул	Альт. артикул	Описание
15	D2422389 запросить цену →		крышка:PCU:FRON T:SUB-ASS'Y 1.03603006N (x 4) винт - M3X6 2.04583010N (x 3) HEXAGON HEAD TAPPING винт:3X 10

13. ITB узел

№	Артикул	Альт. артикул	Описание
37	GW010009		DENSITY датчик
7	11050758 запросить цену →		CLAMP:LWSM-030 6A
29	D1496320 запросить цену →		TERMINAL:BIAS:IN TERMEDIATE TRA NSFER:MAIN
30	D1496321		держатель:TERMINA L:INTERMEDIATE T RANSFER:MAIN
11	AW140026		TEMPERATURE & HUMIDITY SENSO R
25	D1496309 запросить цену →		вал:ON-OFF:C OLLAR:MAIN
8	AA082101 запросить цену →		втулка - 6X10X6
26	D1496310 запросить цену →		кронштейн:ON-OFF: COLLAR
28	D1496312		JOINT:ON-OFF:CO LLAR
10	AW020224		PHOTOINTERRUP TOR:GP1A173LCS VF 201605-02 X/O
3	04583008N запросить цену →		HEXAGON HEAD T APPING винт:3 X8
18	D1496172 запросить цену →		кронштейн:ремень CL EANING:FRONT
13	D1175916 запросить цену →		STEPPED винт: M3X8:SECOND KIN D
36	D2416141		CLEANING узел:B ELT CLEANING:AS S'Y
2	04543006Q запросить цену →		TAPPING винт - M3X6
27	D1496311 запросить цену →		шестерня:ON-OFF:CO LLAR:OUTPUT
5	07200040E		RETAINING RING - M4
19	D1496173 запросить цену →		кронштейн:ремень CL EANING:REAR

14. USED TONER

№	Артикул	Альт. артикул	Описание
6	07200040E		RETAINING RING - M4
20	D1496556 запросить цену →		TENSION пружина: ремень TENSIONER
2	04543008Q		TAPPING винт: 3X8
16	D1496552		шестерня:IDLER:Z30
17	D1496553		шестерня:IDLER:Z61
21	D1496557		SYNCHRONOUS B ELT:40S3M564
18	D1496554		шестерня:PULLEY:IDL ER:Z16
5	07200030E запросить цену →		RETAINING RING - M3
19	D1496555		шестерня:IDLER:Z21
12	B2236476 запросить цену →		втулка - DIA5
15	D1491174		шестерня:COLLECTIO N BOTTLE
8	08050103 запросить цену →		RETAINING RINGS -E:SILENCER:DIA3
7	08050089 запросить цену →		RETAINING RING - M4
14	D1491173 запросить цену →		шестерня:IDLER:TONE R BOTTLE
1	04543006Q запросить цену →		TAPPING винт - M3X6
11	AW500040 запросить цену →		PUSH SWITCH:SW 1AG-550:10MA
9	AG070514 запросить цену →		MAGNET CATCH
10	AW020198 ✓ в наличии		PHOTOINTERRUP TOR:LG2A14NL1
13	D1491168		кронштейн:DRIVE:C OLLECTION BOTTL E:ASS'Y
3	04583008N запросить цену →		HEXAGON HEAD T APPING винт:3 X8 6.07200040E (x 1) RETAINING RING - M4

15. USED TONER

№	Артикул	Альт. артикул	Описание
24	D1496571 запросить цену →		кронштейн:PULLEY: IDLER:USED TONE R
25	D1496574		шестерня:PULLEY:IDL ER:Z18
26	D1496575 запросить цену →		FLANGE:IDLER:US ED TONER
23	D1496562 запросить цену →		кронштейн:TIGHTE NER:USED TONER
22	D1496561		PULLEY:USED TO NER
28	D1496582		шестерня:USED TONE R:RIGHT
31	D1496587		шестерня:USED TONE R:LEFT
30	D1496586 запросить цену →		вал:DRIVE:USE D TONER:LEFT
33	D2426400 ✓ в наличии		COLLECTION BOT TLE:ASS'Y
27	D1496581 запросить цену →		вал:DRIVE:USE D TONER:RIGHT
29	D1496583		шестерня:USED TONE R:INPUT
32	D1496592		RAIL:COLLECTION BOTTLE

16. PAPER TRANSPORT

№	Артикул	Альт. артикул	Описание
38	D1496291 запросить цену →		направляющая:SET:TRANS FER/SEPARATION узел:REAR
15	AW020224		PHOTOINTERRUP TOR:GP1A173LCS VF 201605-02 X/O
9	AA063942 запросить цену →		COMPRESSION SP RING:REGISTRATI ON:DRIVE
21	D1492990 запросить цену →		PLAIN вал BEA RING:DRIVE:REGI STRATION ROLLE R
11	AA080346 запросить цену →		втулка:FLANGE TYPE:DIA6
39	D1496295 запросить цену →		крышка:жгут: перенос/SEPAR ATION узел
13	AB011571 запросить цену →		шестерня:Z19:DRIVE:R EGISTRATION
18	D1492584 запросить цену →		COLLAR:вал:R EGISTRATION ROL LER
7	52152621 запросить цену →		SNAP RING - M6
12	AA082144 запросить цену →		втулка - 8X12X7
2	04543008Q		TAPPING винт: 3X8
37	D1496290 запросить цену →		направляющая:SET:TRANS FER/SEPARATION узел:FRONT
8	54472681 запросить цену →		SNAP RING
4	07200030E запросить цену →		RETAINING RING - M3
5	07200040E		RETAINING RING - M4
19	D1492585 запросить цену →		направляющая:REGISTRAT ION:REAR RIGHT
17	D1492582 запросить цену →		направляющая пластина:REG ISTRATION:FRONT RIGHT
20	D1492586 запросить цену →		направляющая:REGISTRAT ION:FRONT RIGHT
10	AA063943 запросить цену →		COMPRESSION SP RING:направляющая PLAT E:регистрация: 4N
3	04583008N запросить цену →		HEXAGON HEAD T APPING винт:3 X8

17. PAPER TRANSPORT

№	Артикул	Альт. артикул	Описание
44	D2412994 запросить цену →		COMPRESSION SP RING:REGISTRATI ON:INNER:DRIVE
42	D2412991 запросить цену →		PLAIN вал BEA RING:INNER:DRIV E:регистрация ролик
45	D2416212 запросить цену →		перенос ROLLE R:SECOND:ASS'Y
43	D2412993 запросить цену →		стопор:REGIST RATION ролик
41	D2412583 запросить цену →		регистрация R OLLER:DRIVE

18. печь (закрепление)

№	Артикул	Альт. артикул	Описание
10	08046129 запросить цену →		HEXAGON HEAD B OLT:IB-LOCK:M3X6
13	11050692 запросить цену →		CLAMP:LES-0503
16	11050759 запросить цену →		CLAMP:LWSM-060 5A
86	D2414366 запросить цену →		кронштейн:THERM OPILE
85	D2414365 запросить цену →		держатель:THERMO PILE
37	AW020190 запросить цену →		PHOTOINTERRUP TOR
15	11050723		CLAMPS:WES-050 7
1	04543006Q запросить цену →		TAPPING винт - M3X6
12	09574008N запросить цену →		винт:SMALL RO UND/пружина:M4X8
87	D2414367 запросить цену →		стопор:THERM OPILE
41	AW100183		THERMOPILE
25	AA143219 запросить цену →		STEPPED винт

19. PAPER EXIT

№	Артикул	Альт. артикул	Описание
45	D2414494 запросить цену →		TRAY:AUXILIARY:E XIT
74	D2414971 запросить цену →		LINK:пластина:EXIT 201611-13
75	D2414972 запросить цену →		направляющая:пластина:EXIT 201611-14
73	D2414960 запросить цену →		BASE:пластина:EXIT 201611-12
46	D2414497 запросить цену →		TRAY:EXIT
47	D2414499 запросить цену →		COMPRESSION SP RING:BASE:TRAY: EXIT
1	03530030N запросить цену →		винт:M3X3
49	D2414936 запросить цену →		INNER крышка:EXI T
4	04583008N запросить цену →		HEXAGON HEAD T APPING винт:3 X8
3	04543006Q запросить цену →		TAPPING винт - M3X6
48	D2414929		DC соленоид:FUS ING EXIT:ASS'Y
51	D2414938 запросить цену →		TENSION пружина: LINK:DC SOLENOI D:печь (закрепление) EXIT
7	08050103 запросить цену →		RETAINING RINGS -E:SILENCER:DIA3
20	D0094455 запросить цену →		CUSHION - DC SO LENOID

20. дуплекс

№	Артикул	Альт. артикул	Описание
6	04583008N запросить цену →		HEXAGON HEAD T APPING винт:3 X8
4	04543006Q запросить цену →		TAPPING винт - M3X6
174	D2414755 запросить цену →		шестерня:OUTPUT:DU PLEX:ENTRANCE
10	07200040E		RETAINING RING - M4
173	D2414750 запросить цену →		кронштейн:мотор: дуплекс
41	AX060464		DC мотор:ENCO DER:NO:10W:GEA R:BRUSHLESS
40	AW500040 запросить цену →		PUSH SWITCH:SW 1AG-550:10MA
2	03603006N запросить цену →		винт - M3X6
185	D2414757 запросить цену →		SPACER:DC MOTO R:дуплекс 201609-02
18	52152621 запросить цену →		SNAP RING - M6
3	04513006N запросить цену →		TAPPING винт - 3X6
19	54472681 запросить цену →		SNAP RING
98	D1494755 запросить цену →		кронштейн:HINGE:D UPLEX:FRONT

21. MAIN DRIVE

№	Артикул	Альт. артикул	Описание
5	04543008Q		TAPPING винт: 3X8
37	D1491394 запросить цену →		GROUND пластина:D RIVE узел:печь (закрепление) /PAPER EXIT узел
2	03603006N запросить цену →		винт - M3X6
6	04583008N запросить цену →		HEXAGON HEAD T APPING винт:3 X8
49	D2411113 запросить цену →		направляющая:жгут: RIGHT
23	AX061001 запросить цену →		DC BRUSHLESS M OTOR:40W:NMB
26	D1471177 запросить цену →		TENSION пружина: ARM:MCPG
3	03603016N запросить цену →		винт - M3X16
35	D1491387 запросить цену →		GROUND пластина:D RIVE узел:ENGINE
24	AX061101 запросить цену →		DC BRUSHLESS M OTOR:25W:NMB
4	04543006Q запросить цену →		TAPPING винт - M3X6
46	D2391107 запросить цену →		DC соленоид:ASS 'Y
47	D2391109 запросить цену →		кронштейн:DC SOL ENOID:ASS'Y
1	03530030N запросить цену →		винт:M3X3

22. электрика

№	Артикул	Альт. артикул	Описание
1	03530060N запросить цену →		BIND винт - M3 X6
11	04543020Q запросить цену →		TAPPING винт:: 3X20
22	11050758 запросить цену →		CLAMP:LWSM-030 6A
6	04543006N		TAPPING винт: ROUND POINT:3X6
9	04543008Q		TAPPING винт: 3X8
8	04543008N запросить цену →		TAPPING винт: ROUND POINT:3X8
23	11050759 запросить цену →		CLAMP:LWSM-060 5A
5	04513025N запросить цену →		TAPPING винт: M3X25
13	08050103 запросить цену →		RETAINING RINGS -E:SILENCER:DIA3
7	04543006Q запросить цену →		TAPPING винт - M3X6
20	11050726 запросить цену →		CLAMPS:WES-221 7
3	04513006N запросить цену →		TAPPING винт - 3X6
15	11050488 запросить цену →		жгут CLAMP
16	11050692 запросить цену →		CLAMP:LES-0503
18	11050724 запросить цену →		CLAMPS:WES-121 0
12	04583008N запросить цену →		HEXAGON HEAD T APPING винт:3 X8
19	11050725 запросить цену →		CLAMPS:WES-111 7
10	04543010Q запросить цену →		TAPPING винт: 3X10
2	03603006N запросить цену →		винт - M3X6
17	11050723		CLAMPS:WES-050 7
14	11050409 запросить цену →		CARD SPACER- 6. 4MM
21	11050752 запросить цену →		SADDLE:EDS-3005 LS-V0

23. электрика

№	Артикул	Альт. артикул	Описание
41	D0895824 запросить цену →		крышка:SD-CARD: D086/D087
38	AZ320215 запросить цену →		POWER PACK:TTS :L
42	D0895887 запросить цену →		PANEL:INTERFAC E
45	D1465786 запросить цену →		кронштейн:HDD
35	AX640236		FAN:MM60X15
40	B2231317 запросить цену →		винт
28	12042612 запросить цену →		MICRO SWITCH:D3 V-16506-3C25
46	D1495703 запросить цену →		кронштейн:MICRO SWITCH
32	AA061128 запросить цену →		TENSION пружина: SAFETY SWITCH:R IGHT
31	AA061127 запросить цену →		TENSION пружина: SAFETY SWITCH:F RONT
27	11050765 запросить цену →		CLAMP:LWS-2218A
30	16072525 запросить цену →		FERRITE CORE:K3 FF 35.00X14.60X7. 70X1.40
34	AA161167 запросить цену →		втулка:HDD
44	D1465680 запросить цену →		HDD:250GB:JAGUA RB7
29	14078389 запросить цену →		EEPROM:BR24T12 8-W
43	D1421805 запросить цену →		вал:SCALE
33	AA143848 запросить цену →		STEPPED винт - M3
36	AZ240271 запросить цену →		(NA/TWN):DC POW ER SUPPLY:289W
37	AZ240273 запросить цену →		(EU/CHN/AA/KOR): DC POWER SUPPL Y
39	AZ320216 запросить цену →		POWER PACK:CB: H
24	11050760 запросить цену →		CLAMP:LWSM-051 1A
25	11050762 запросить цену →		CLAMP:LWS-0711A
26	11050764 запросить цену →		CLAMP:LWS-1316A

24. электрика

№	Артикул	Альт. артикул	Описание
53	D1495776 запросить цену →		крышка:USB:SMAL L
61	D2395772 запросить цену →		PANEL:CONTROL BOARD
64	D2395888 запросить цену →		крышка:FAX
57	D2385660 запросить цену →		(D238):плата:SERVI CE
58	D2385661 запросить цену →		(D239):плата:CTL:SE RVICE
65	D2395889 запросить цену →		RAIL:FAX
49	D1495714 запросить цену →		вал:ARM:SAFE TY SWITCH
51	D1495718 запросить цену →		TORSION пружина: SAFETY SWITCH
47	D1495711 запросить цену →		кронштейн:ARM:SA FETY SWITCH:FR ONT
48	D1495713 запросить цену →		ARM:SAFETY SWI TCH:FRONT
54	D1495810 запросить цену →		кронштейн:RACK:U PPER
60	D2395644 запросить цену →		плата:IMAGE PROC ESSING узел
63	D2395884 запросить цену →		кронштейн:BCU
59	D2395114 запросить цену →		BCU:TYPE-H3:ASS' Y
62	D2395883 запросить цену →		GROUND пластина:B CU
50	D1495717		BASE:SAFETY SWI TCH
52	D1495726 запросить цену →		рычаг:SAFETY S WITCH:RIGHT
56	D1495824 запросить цену →		крышка:CONNECT OR:HEATER:0.4MM
55	D1495818 запросить цену →		SPACER:FFC
66	D2395898 запросить цену →		кронштейн:HELM

25. электрика

№	Артикул	Альт. артикул	Описание
68	D2399591		NVRAM
76	D2415796 запросить цену →		RACK:MIDDLE
80	D2415803 запросить цену →		направляющая:жгут: C/T BOX
78	D2415801 запросить цену →		крышка:RACK:REA R
79	D2415802 запросить цену →		направляющая:FFC:SCANN ER
69	D2415112 запросить цену →		плата:IOB:ENGINE
83	D2415832 запросить цену →		CAP:направляющая:COIL S PRING
71	D2415190 запросить цену →		плата:MSENS1
72	D2415192 запросить цену →		плата:MSENS2
82	D2415831 запросить цену →		CAP:направляющая:WIRE
67	D2395899 запросить цену →		CAP:HELM
77	D2415800 запросить цену →		RACK:RIGHT:AUXI LIARY
81	D2415817 запросить цену →		направляющая:FFC:2
84	D2415841 запросить цену →		BASE:направляющая:WIRE
86	D2415850 запросить цену →		WIRE:CHARGE:K
73	D2415737 запросить цену →		кронштейн:MAIN S WITCH
70	D2415109 запросить цену →		плата:IOB:TRANSPO RT 201605-01 X/O
85	D2415842 запросить цену →		крышка:направляющая:WI RE
75	D2415765		CASE:POWER PAC K:CB
74	D2415764		крышка:POWER P ACK:CB

26. электрика

№	Артикул	Альт. артикул	Описание
102	D2425605 запросить цену →		(EU/CHN/AA/KOR/ NA(-17)/TWN):плата: DDR3-DIMM:2GB:A SS'Y
89	D2415853 запросить цену →		WIRE:DEVELOPME NT:C
94	D2415875 запросить цену →		WIRE:CHARGE:CB
88	D2415852 запросить цену →		WIRE:CHARGE:C
99	D2415889 запросить цену →		пружина пластина:IM AGE PROCESSING узел
93	D2415857 запросить цену →		WIRE:DEVELOPME NT:Y
92	D2415856 запросить цену →		WIRE:CHARGE:Y
91	D2415855 запросить цену →		WIRE:DEVELOPME NT:M
90	D2415854 запросить цену →		WIRE:CHARGE:M
87	D2415851 запросить цену →		WIRE:DEVELOPME NT:K
100	D2425184 запросить цену →		(NA/TWN):AC CON TROL BOARD
101	D2425186 запросить цену →		(EU/CHN/AA/KOR): AC CONTROL BOA RD
98	D2415879 запросить цену →		WIRE:DEVELOPME NT:CB:Y
97	D2415878 запросить цену →		WIRE:DEVELOPME NT:CB:M
103	D2445730		плата:DCSW
95	D2415876 запросить цену →		WIRE:DEVELOPME NT:CB:K
96	D2415877 запросить цену →		WIRE:DEVELOPME NT:CB:C

27. основная рама

№	Артикул	Альт. артикул	Описание
21	D1477951		DUCT:SUPPLY:A
22	D1477952		DUCT:SUPPLY:B
19	D1175303 запросить цену →		THERMISTOR
13	AX640199		FAN:MM80:25MM:D C 2.16W
12	AA080346 запросить цену →		втулка:FLANGE TYPE:DIA6
23	D1477956		DUCT:EXHAUST:D RIVE:A
9	08025299 запросить цену →		TAPPING винт - M3X8
16	AX660015 запросить цену →		DC FAN мотор:SI ROCCO:DC24V:PW M
10	08025328 запросить цену →		HEXAGON HEAD T APPING винт:3 X40
14	AX640219		DC FAN мотор:D C24V:MM60:25MM
1	04503025N запросить цену →		TAPPING винт: 3X25
15	AX640236		FAN:MM60X15
2	04503035N запросить цену →		TAPPING винт: 3X35
6	04543008N запросить цену →		TAPPING винт: ROUND POINT:3X8
3	04513006N запросить цену →		TAPPING винт - 3X6
18	B2381089 запросить цену →		крышка - POSITIO NING PIN
5	04543006Q запросить цену →		TAPPING винт - M3X6
17	B2381088 запросить цену →		крышка - CONNEC TOR
8	04583008N запросить цену →		HEXAGON HEAD T APPING винт:3 X8
7	04543008Q		TAPPING винт: 3X8
11	11050764 запросить цену →		CLAMP:LWS-1316A 4.04533008N (x 1) BINDING SELF TAPPING винт:3X8 5.04543006Q (x 1) TAPPING винт - M3X6 7.04543008Q (x 3) TAPPING винт:3X8 8.04583008N (x 2) HEXAGON HEAD TAPPING винт:3X 8

28. основная рама

№	Артикул	Альт. артикул	Описание
45	D2417945 запросить цену →		DEODORIZE FILTE R
41	D2417941		DUCT:EXHAUST:U PPER:A
42	D2417942		DUCT:EXHAUST:U PPER:B
43	D2417943 запросить цену →		DUCT:EXHAUST:U PPER:C
44	D2417944 запросить цену →		DUCT:EXHAUST:U PPER:D
35	D1497955		DUCT:SUPPLY:FA N:UPPER
36	D1497956		DUCT:SUPPLY:FA N:LOWER
40	D1501095 запросить цену →		кронштейн:POSITIO NING:печь (закрепление) узел :M3
24	D1477957		DUCT:EXHAUST:D RIVE:B
29	D1497931 запросить цену →		DUCT:DEVELOPM ENT:EXHAUST
34	D1497954		DUCT:SUPPLY:D
33	D1497953 запросить цену →		DUCT:SUPPLY:C
39	D1497986 запросить цену →		направляющая:THERMIST OR
28	D1497923 запросить цену →		DUCT:DEVELOPM ENT:RIGHT LOWE R
27	D1497922 запросить цену →		крышка:FAN:DEVE LOPMENT:RIGHT L OWER
38	D1497983 запросить цену →		кронштейн:FAN:PO WER SUPPLY UNI T
37	D1497982 запросить цену →		DUCT:POWER SU PPLY узел
30	D1497932		DUCT:PCU:EXHAU ST
25	D1491099 запросить цену →		крышка:GRIP:LEFT
26	D1491338 запросить цену →		направляющая пластина:PAP ER FEED TABLE:F RONT
