Ricoh JP 5000 — каталог запчастей со схемами

Содержание

• 1. LOCATIO OF UNIT
• 2. EXTERIOR 2 (C229)
• 3. OPERATION PANEL (C229)
• 4. PLATEN COVER (C229)
• 5. FRAME SECTION 1 (C229)
• 6. FRAME SECTION 2 (C229)
• 7. DRIVE SECTION 1 (C229)

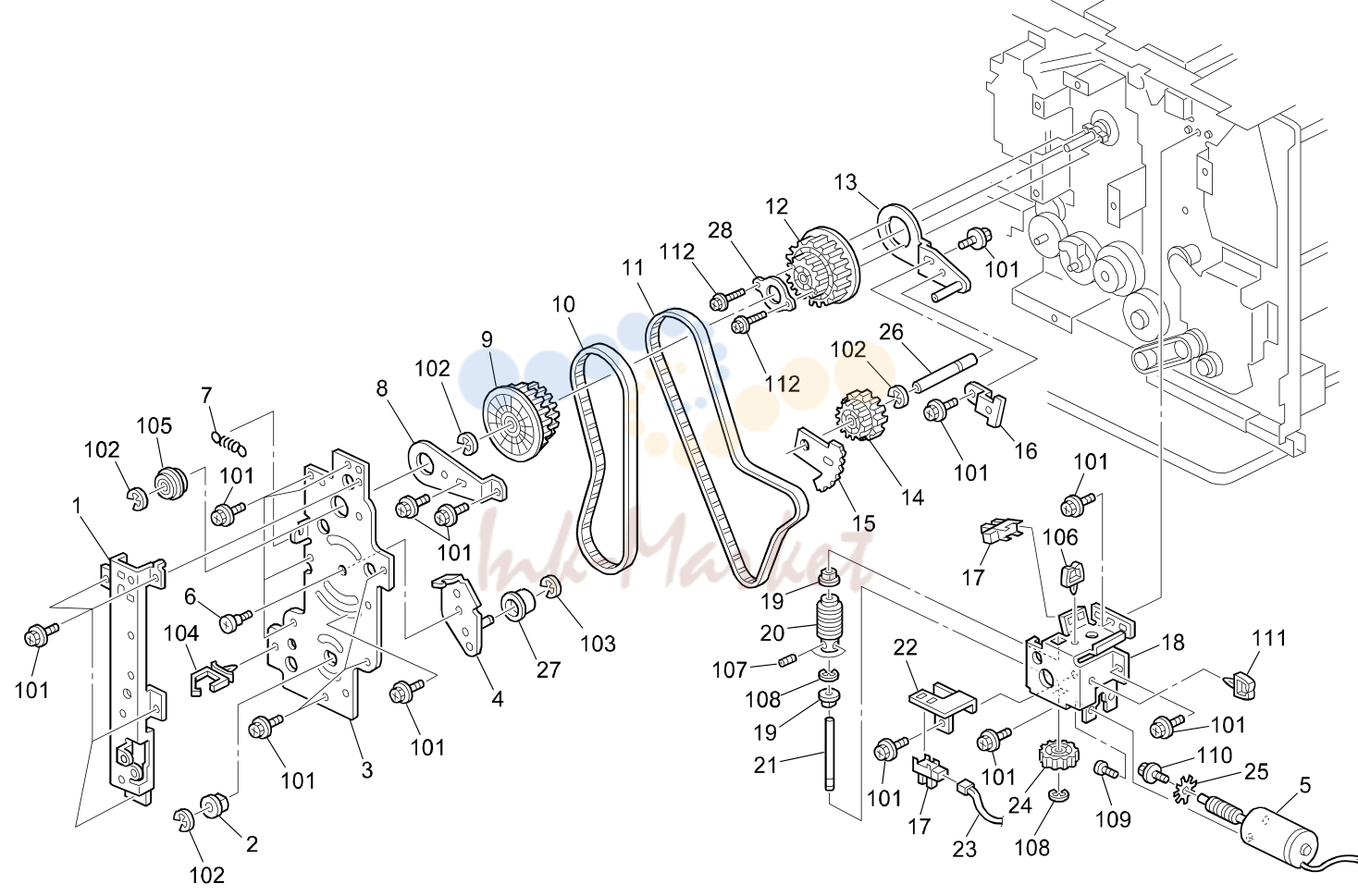

• 8. DRIVE SECTION 2 (C229)

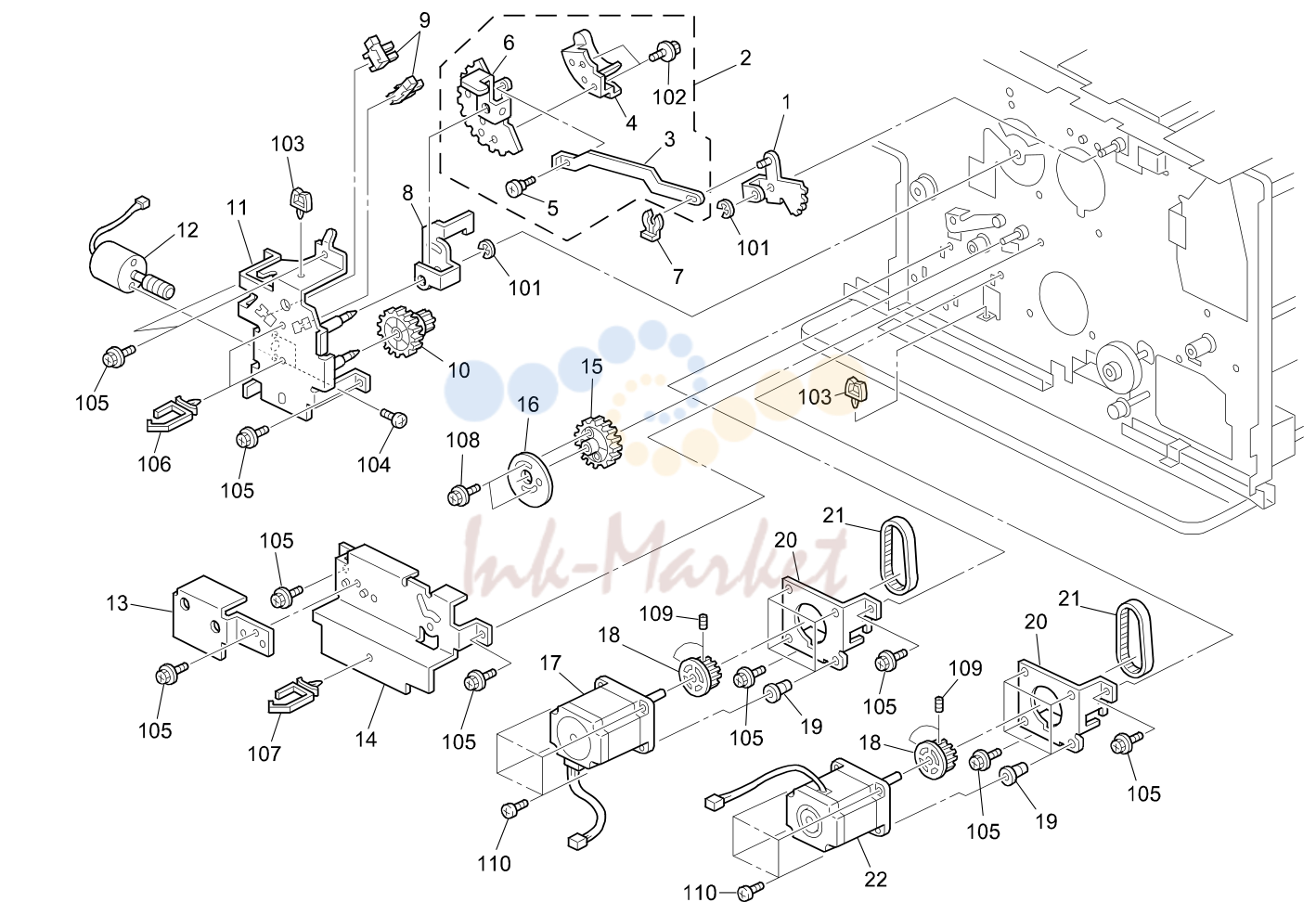

• 9. DRIVE SECTION 3 (C229)

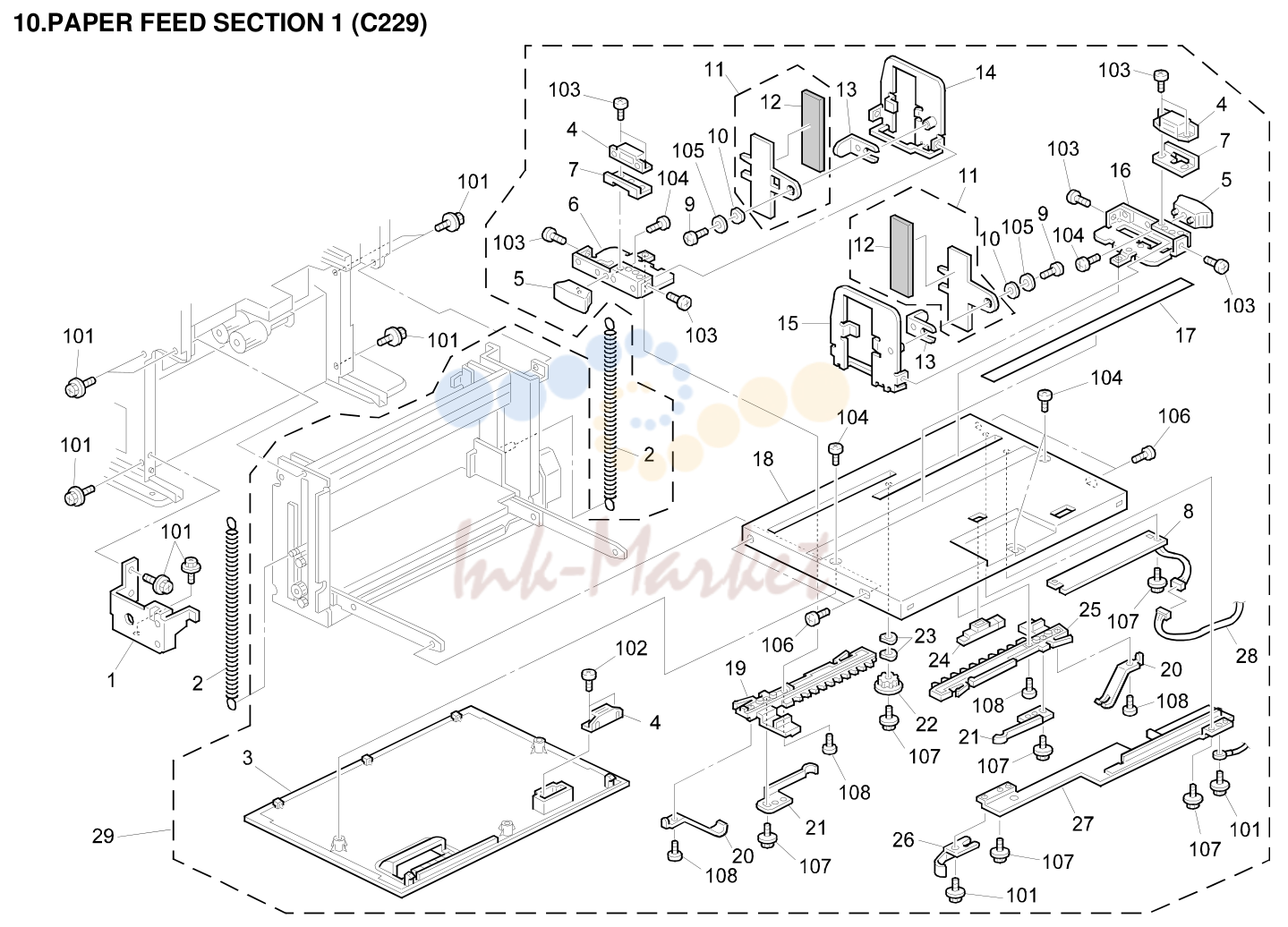

• 10. PAPER FEED SECTION 1 (C229)

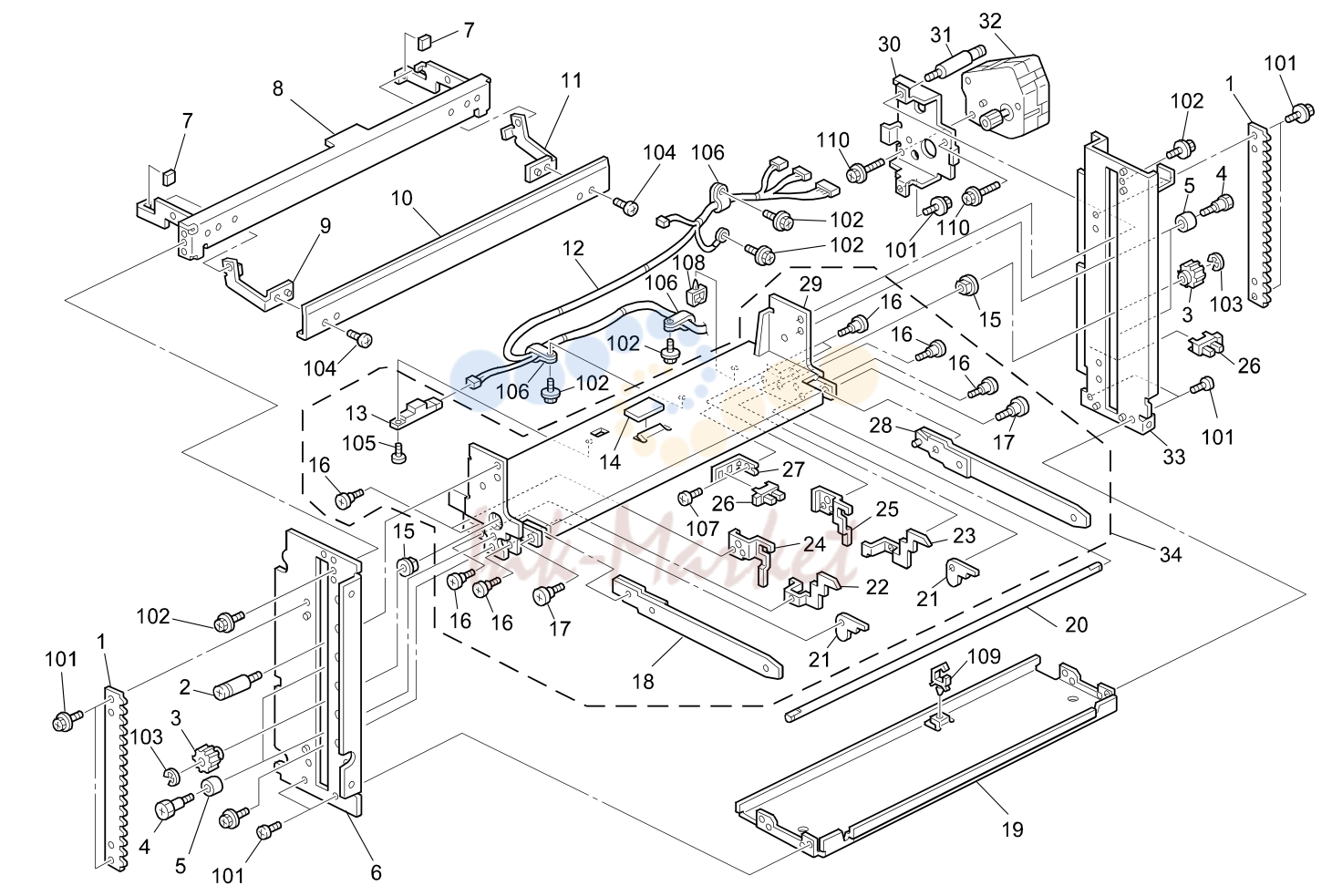

• 11. PAPER FEED SECTION 2 (C229)
• 12. PAPER FEED SECTION 3 (C229)
• 13. PAPER FEED SECTION 4 (C229)
• 14. PAPER FEED SECTION 5 (C229)

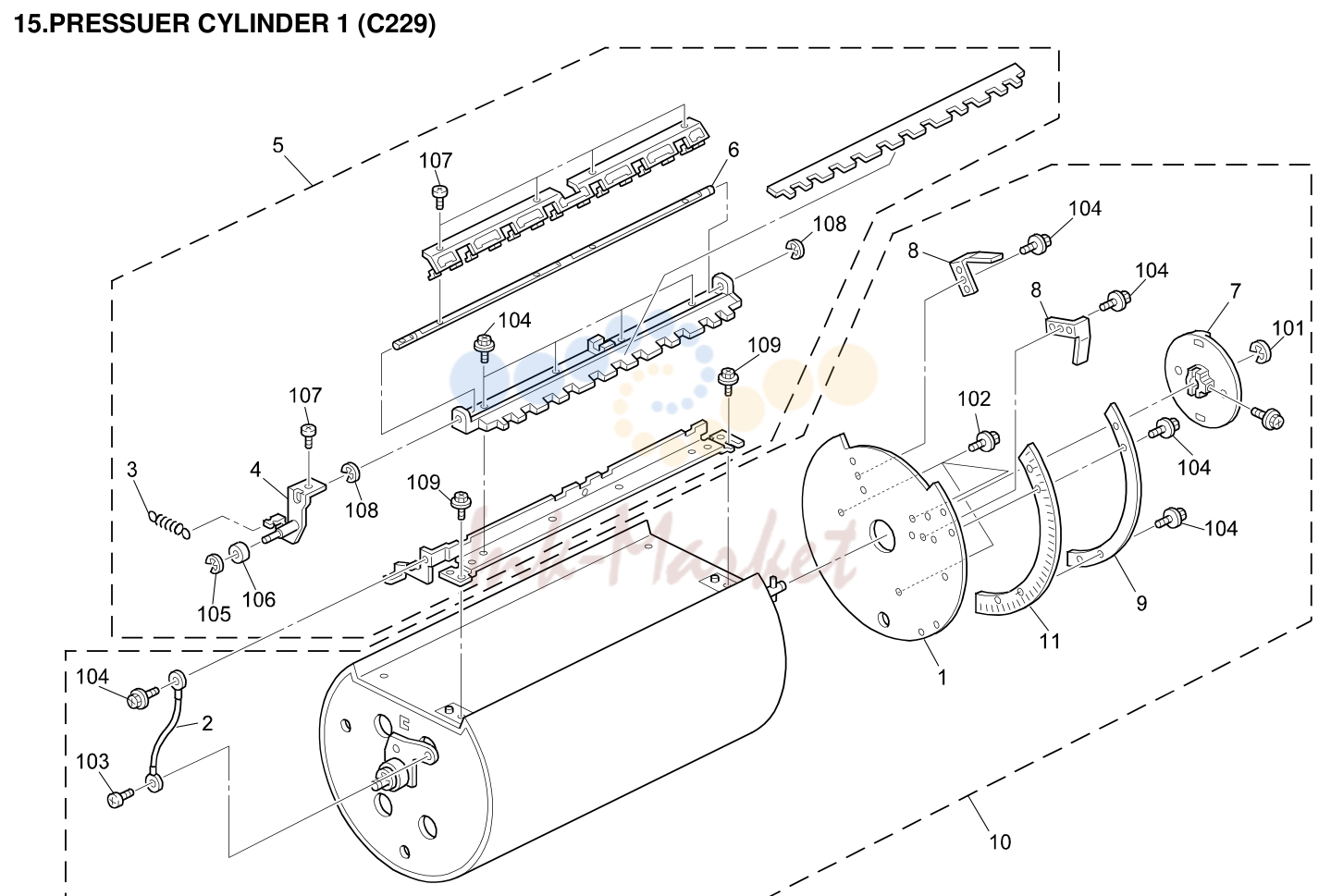

• 15. PRESSUER CYLINDER 1 (C229)
• 16. PRESSUER CYLINDER 2 (C229)

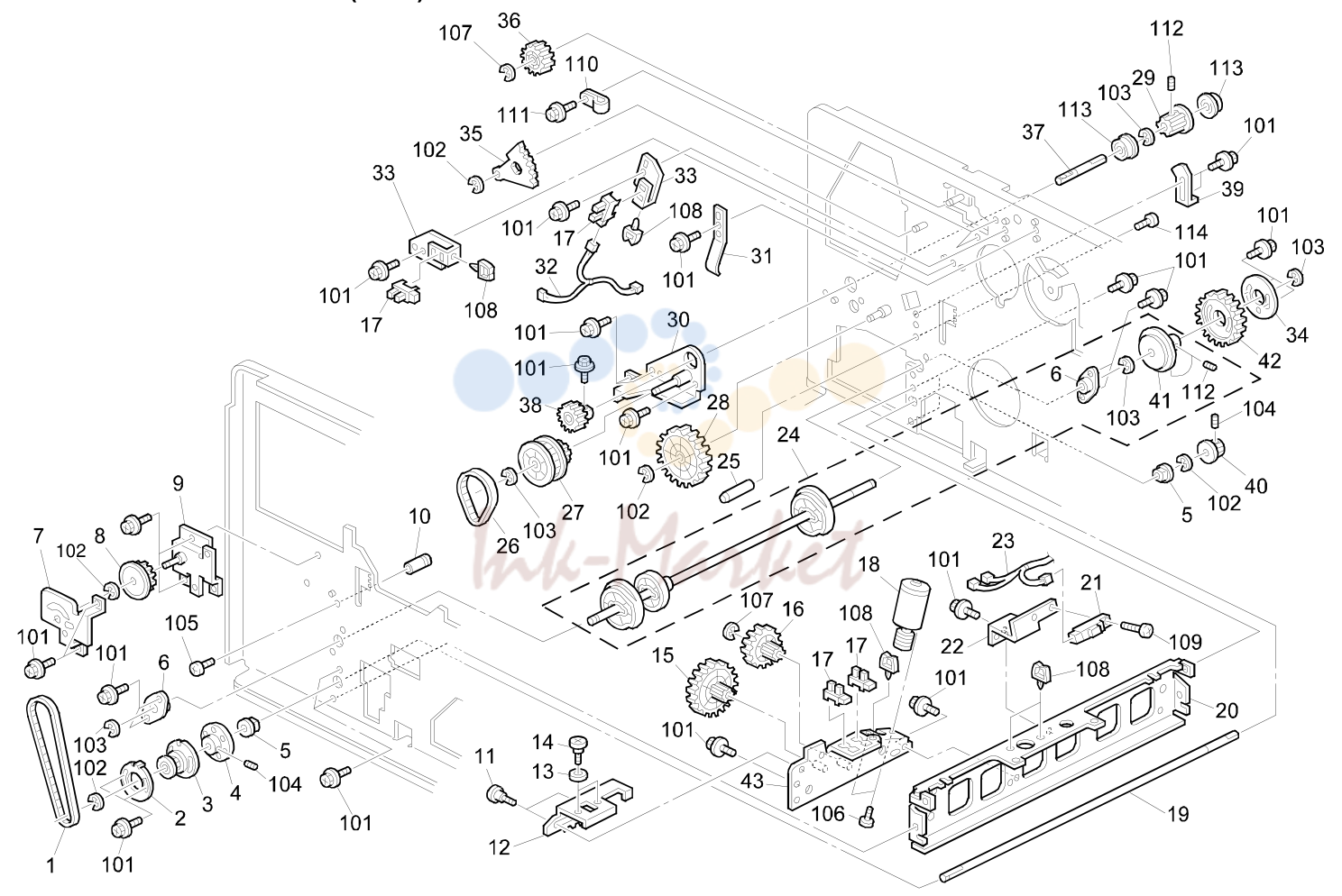

• 17. PRESSUER CYLINDER 3 (C229)
• 18. PAPER EXIT SECTION 1 (C229)
• 19. PAPER EXIT SECTION 2 (C229)
• 20. PAPER EXIT SECTION 3 (C229)
• 21. DELEVERY TABLE 1 (C229)
• 22. DELEVERY TABLE 2 (C229)
• 23. DRUM UNIT 1 (C229)
• 24. DRUM UNIT 2 (C229)
• 25. DRUM UNIT 3 (C229)
• 26. DRUM UNIT 4 (C229)
• 27. DRUM UNIT 5 (C229)
• 28. SCANNER UNIT 1 (C229)
• 29. SCANNER UNIT 2 (C229)
• 30. PLOTTER UNIT 1 (C229)
• 31. PLOTTER UNIT 2 (C229)
• 32. PLOTTER UNIT 3 (C229)
• 33. PLOTTER UNIT 4 (C229)
• 34. MASTER EJECT 1 (C229)
• 35. MASTER EJECT 2 (C229)
• 36. MASTER EJECT 3 (C229)
• 37. ELECTRICAL SECTION 1 (C229)
• 38. ELECTRICAL SECTION 2 (C229)
• 39. OPTION DRUM (C229)
• 40. MPU BOARD (C229)
• 41. I/O BOARD (C229)
• 42. DECAL AND DOCUMENT (C229)
• 43. SPECIAL TOOLS (C229)

1. LOCATIO OF UNIT

№	Артикул	Альт. артикул	Описание
101	04504008B запросить цену →		Tapping Screw - 4x8
1	C2291257 запросить цену →		Front Door
2	C2291255 запросить цену →		Upper Door Cover
102	04504010B запросить цену →		Tapping Screw - 4x10
103	04514008Z запросить цену →		Tapping Screw 4x8
2	C2291309 запросить цену →		Upper Door Cover (OEM)
104	04533006B запросить цену →		Tapping Screw - M3x6
3	C2291264 запросить цену →		Safety Switch Bracket
105	04514008B запросить цену →		Philips Tapping Screw - M4x8
4	C2291258 запросить цену →		Door Support Plate
5	C2291254 запросить цену →		Cushion - Front Door
106	08025256 запросить цену →		Tapping Screw - M3x8
6	C2291260 запросить цену →		Door Hinge Ass’y
107	04513008Z запросить цену →		Tapping Screw - M3X8
7	C2291350 запросить цену →		Operation Sheet
108	04514006Z запросить цену →		Tapping Screw 4x6
109	04514010B запросить цену →		Tapping Screw - 4x10
8	A6591272 запросить цену →		Door Catch
9	C2291259 запросить цену →		Door Catch Bracket
10	C2291341 запросить цену →		Model Name Plate (GES/SVN)
10	C2291344 запросить цену →		Model Name Plate (GES/SVN)
10	C2291342 запросить цену →		Model Name Plate (NRG)
10	C2291343 запросить цену →		Model Name Plate (NRG)
11	C2291276 запросить цену →		Left Cover
12	C2291297 запросить цену →		Scanner Left Cover
13	C2291295 запросить цену →		Rear Upper Cover
14	A6283111 запросить цену →		ADF Stepped Screw
14	AA148447 запросить цену →		Guide Pin - Platen Cover
15	C2291282 запросить цену →		ROM Guide
16	C2291280 запросить цену →		Rear Cover
17	A1931354 запросить цену →		Cap - Memory
18	C2291296 запросить цену →		Scanner Right Cover
19	C2291270 запросить цену →		Rear Right Cover
20	C2291266 запросить цену →		Front Right Cover
21	C2262740 запросить цену →		Emblem

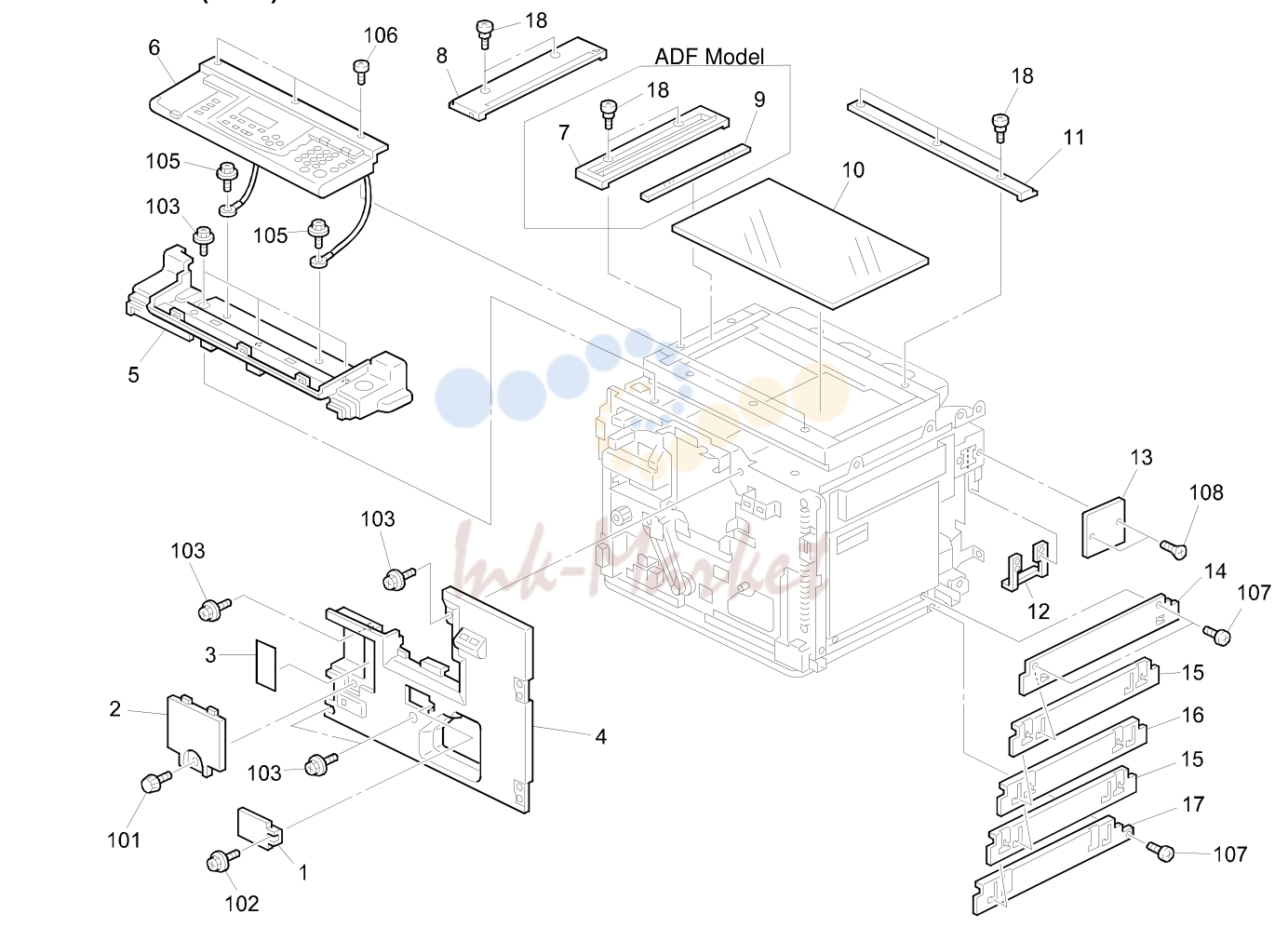

2. EXTERIOR 2 (C229)

№	Артикул	Альт. артикул	Описание
1	C2291289 запросить цену →		Small Cap
101	08046058 запросить цену →		Knob Screw
2	C2291288 запросить цену →		Knob Cover - Cylinder Cleaning
102	04503008W запросить цену →		Philips Tapping Screw - M3x8
3	C2291356 запросить цену →		Decal - Cylinder Operation
103	04514008Z запросить цену →		Tapping Screw 4x8
104	04514006B запросить цену →		Tapping Screw - 4x6
4	C2291287 запросить цену →		Inner Cover
5	C2291265 запросить цену →		Operation Panel Lower Cover
105	04513006B запросить цену →		Tapping Screw - M3x6
6	C2291456 запросить цену →		Operation Panel Ass’y - LT
106	03530040Z запросить цену →		Binding Head Screw M3x4 (100pcs)
107	04534008Z запросить цену →		Tapping Bind Screw - M4x8
6	C2291457 запросить цену →		Operation Panel Ass’y - A4
108	03230100Z запросить цену →		Philips Sunken Head Screw - M3x10
6	C2291458 запросить цену →		Operation Panel Ass’y - Asis
7	A6283192 запросить цену →		Original Scale - LT
8	A1931680 запросить цену →		Left Original Scale
9	AC013004 запросить цену →		Exposure Glass
10	52151980 запросить цену →		Exposure Glass - A3T-3.2
11	A1931757 запросить цену →		Rear Original Scale
12	A0301339 запросить цену →		Plate Nut - Key Counter
13	C2172455 запросить цену →		Key Counter Cover
14	C2292766 запросить цену →		Upper Shield Plate
15	C2292764 запросить цену →		Lower Shield Plate A
16	C2292765 запросить цену →		Lower Shield Plate B
17	C2292763 запросить цену →		Lower Shield Plate
18	A1931759 запросить цену →		Stepped Screw

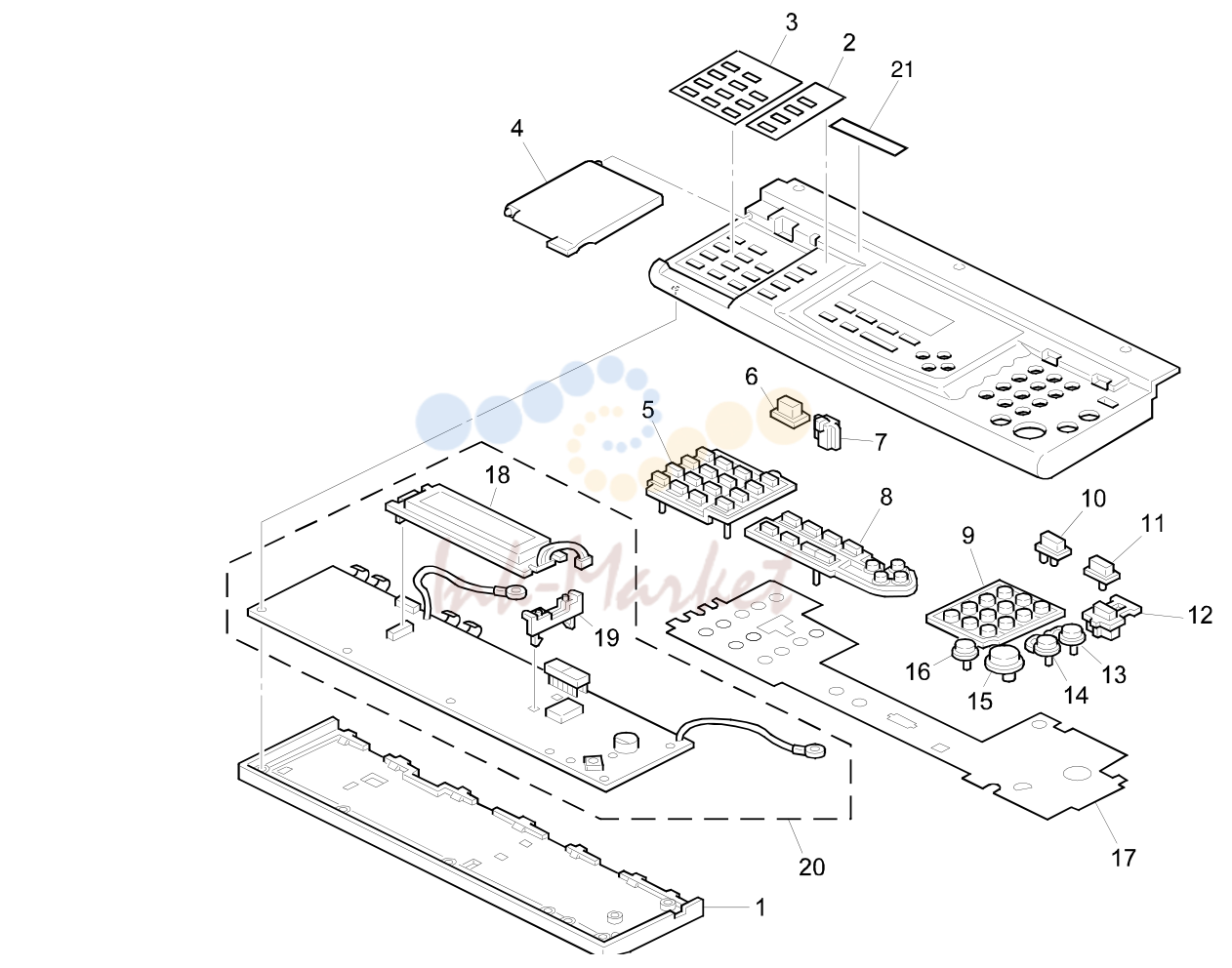

3. OPERATION PANEL (C229)

№	Артикул	Альт. артикул	Описание
1	C2291473 запросить цену →		Operation Panel Lower Case
2	C2291512 запросить цену →		On Line Sheet - LT
2	C2291515 запросить цену →		On Line Sheet - A4
3	C2291513 запросить цену →		Sheet Behind - LT
3	C2291516 запросить цену →		Sheet Behind - A4
4	C2291472 запросить цену →		Cover Behind
5	C2291490 запросить цену →		Key-top Behind
6	C2291488 запросить цену →		Key-top Initialis
7	C2291474 запросить цену →		LED Display
8	C2291489 запросить цену →		Key-top Display Monitor
9	C2291484 запросить цену →		Key-top 10 Key
10	C2291487 запросить цену →		Key-top Program
11	C2291486 запросить цену →		Key-top Clear Modes
12	C2291485 запросить цену →		Key-top Auto Cycle
13	C2291483 запросить цену →		Key-top Proof
14	C2291482 запросить цену →		Key-top Start
15	C2291480 запросить цену →		Key-top Start
16	C2291481 запросить цену →		Key-tp Stop
17	C2291509 запросить цену →		Preventfence Sheet
18	C2295165 запросить цену →		LCD Display Ass’y
19	C2291508 запросить цену →		LCD Spacer
20	C2295160 запросить цену →		Operation Panel Board
21	A1536409 запросить цену →		Decal - Keytop Cover (NRG)
21	C2252866 запросить цену →		Decal - Keytop Cover (NRG)
21	C2252867 запросить цену →		Decal - Keytop Cover (Nasua)

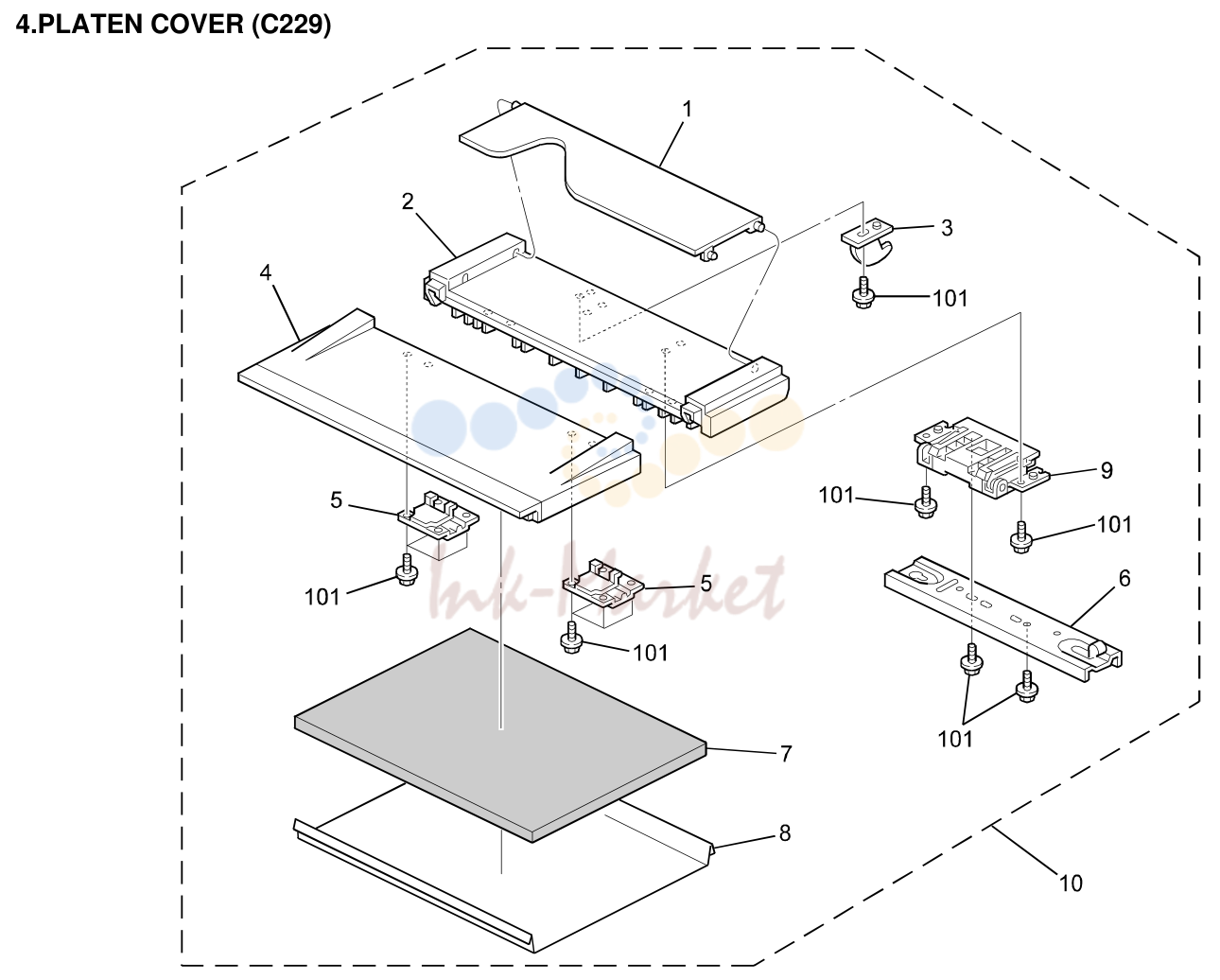

4. PLATEN COVER (C229)

№	Артикул	Альт. артикул	Описание
1	A1931396 запросить цену →		Original Holder
101	04504012 запросить цену →		Tapping Screw - M4x12
2	A1931391 запросить цену →		Rear Platen Cover
3	A1931381 запросить цену →		Platen Cover Actuator
4	A1931386 запросить цену →		Front Platen Cover
5	A0531957 запросить цену →		Flex Hinge - Platen Cover
6	A1931317 запросить цену →		Bracket - Platen Cover
7	AA162067 запросить цену →		Platen Cover Pad
8	54482804 запросить цену →		Platen Cover Sheet
9	A1931246 запросить цену →		Platen Cover Hinge Ass’y
10	A1931231 запросить цену →		Platen Cover Ass’y

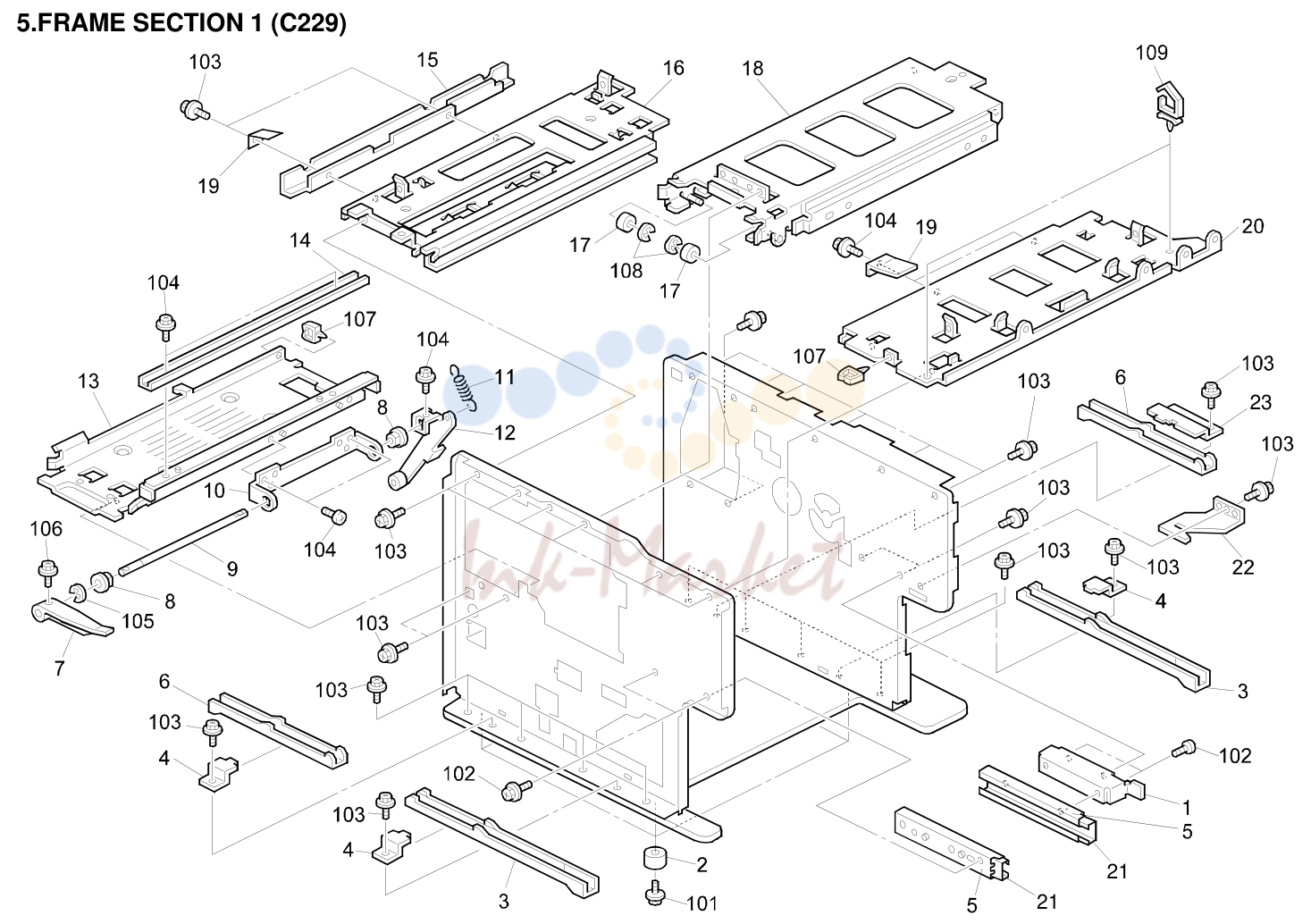

5. FRAME SECTION 1 (C229)

№	Артикул	Альт. артикул	Описание
1	C2292277 запросить цену →		Plotter Rail Bracket
101	04514010B запросить цену →		Tapping Screw - 4x10
102	08011004 запросить цену →		Screw - M4X4
2	C2291096 запросить цену →		Stand M28
3	C2291070 запросить цену →		Grip Plate - Long
103	04514006B запросить цену →		Tapping Screw - 4x6
4	C2291072 запросить цену →		Grip Guide Bracket
104	04513006B запросить цену →		Tapping Screw - M3x6
5	C2292275 запросить цену →		Plotter Rail
105	07200060E запросить цену →		Retaining Ring - M6
106	09513006Z запросить цену →		Philips Screw With Flat Washer - M3
6	C2291071 запросить цену →		Grip Plate - Short
7	C2293978 запросить цену →		Paper Exit Pawl
107	11050199 запросить цену →		Clamp
8	50530223 ✓ в наличии		Bushing - 8mm
108	07200040E запросить цену →		Retaining Ring - M4
9	C2293977 запросить цену →		Paper Exit Pawl Shaft
109	11050310 запросить цену →		Harness Clamp - LWS-1S
110	04514008B запросить цену →		Tapping Screw - 4x8
10	C2293973 запросить цену →		Paper Exit Pawl Bracket
11	C2293975 запросить цену →		Paper Exit Pawl Spring
12	C2293968 запросить цену →		Paper Exit Pawl Lever
13	C2293597 запросить цену →		Lower Stay
14	C2293596 запросить цену →		Lower Guide Stay - Transfer Roller
15	C2291078 запросить цену →		Harness Cover
16	C2293590 запросить цену →		Upper Stay
17	C2292615 запросить цену →		Slide Rail Roller
18	C2292611 запросить цену →		Drum Rail Stay
19	C2295638 запросить цену →		Grounding Plate
20	C2291077 запросить цену →		Right Lower Stay - Scanner
21	C2292276 запросить цену →		Middle Plotter Rail
22	C2292264 запросить цену →		Rear Stopper - Plotter
23	C2291073 запросить цену →		Right Grip Cover - Rear

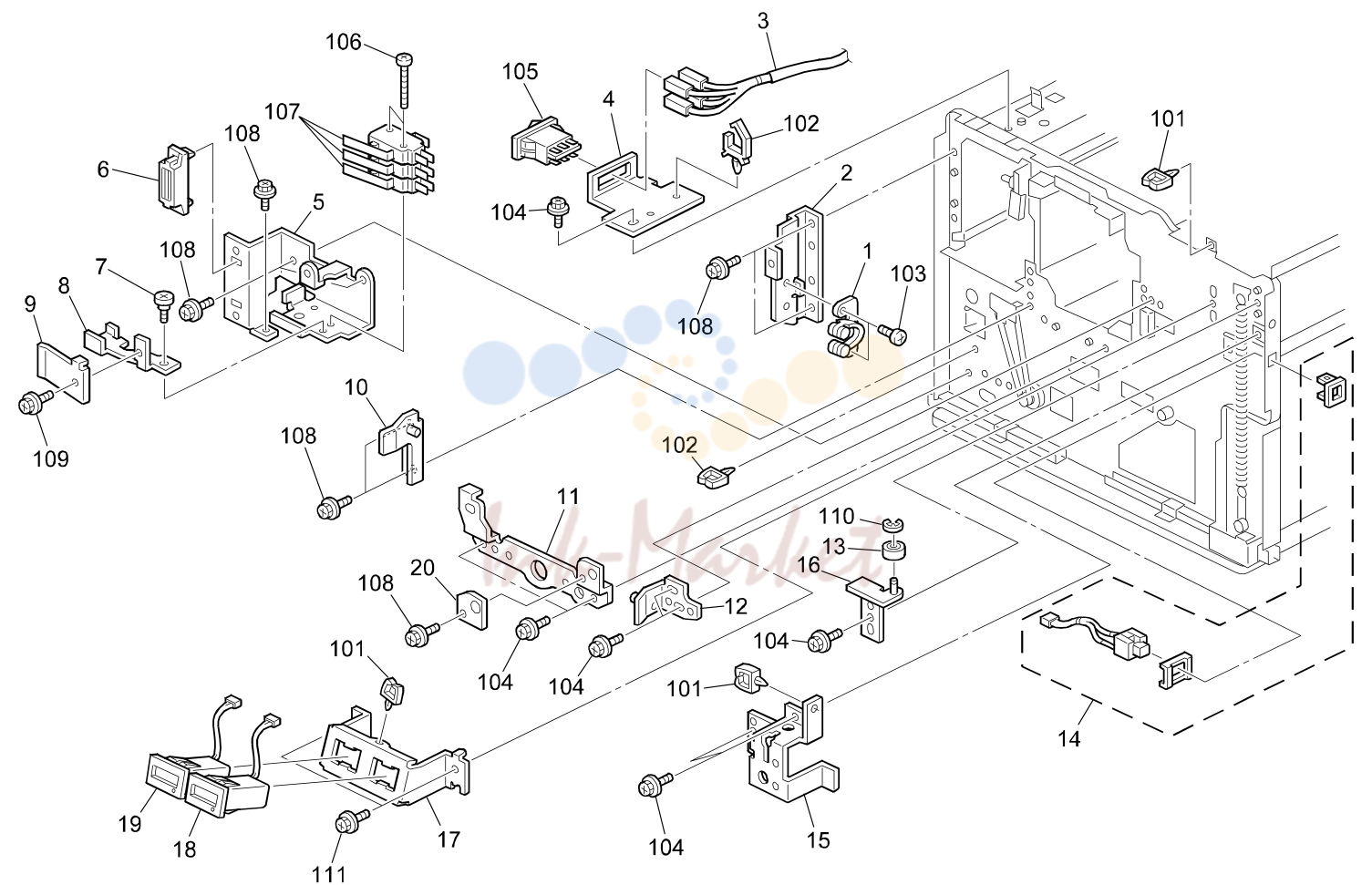

6. FRAME SECTION 2 (C229)

№	Артикул	Альт. артикул	Описание
1	AG071009 запросить цену →		Rotary Catch
101	11050199 запросить цену →		Clamp
2	C2291272 запросить цену →		Left Cover Bracket
102	11050310 запросить цену →		Harness Clamp - LWS-1S
103	03530050B запросить цену →		Philips Truss Head Screw - M3x5
3	C2295216 запросить цену →		Main Switch Harness
4	C2295631 запросить цену →		Main Switch Bracket
104	04514006B запросить цену →		Tapping Screw - 4x6
105	12041545 запросить цену →		Main Switch
5	C2295644 запросить цену →		Safety Switch Bracket
106	03130350B запросить цену →		Philips Pan Head Screw - M3x35
6	AG071010 запросить цену →		Magnet Catch
7	AA143005 запросить цену →		Stepped Screw - M4x2.5
107	12042356 запросить цену →		Micro Switch - Am51612a531
108	04514008B запросить цену →		Philips Tapping Screw - M4x8
8	C2295645 запросить цену →		Safety Switch Lever
109	04513005B запросить цену →		Tapping Screw - M3x5
9	C2295646 запросить цену →		Safety Switch Spring
10	C2292619 запросить цену →		Left Drum Lock Pin
110	07200030E запросить цену →		Retaining Ring - M3
11	C2292625 запросить цену →		Drum Position Plate
111	04513006B запросить цену →		Tapping Screw - M3x6
12	C2292616 запросить цену →		Right Drum Lock Pin
13	C2292281 запросить цену →		Master Tension Roller
14	C2098288 запросить цену →		Table Down Switch
15	C2291290 запросить цену →		Upper Right Support Plate
16	C2292279 запросить цену →		Tension Bracket
17	C2295614 запросить цену →		Total Counter Bracket
18	C2295812 запросить цену →		Print Counter
19	AX310024 запросить цену →		Total Counter
20	C2292626 запросить цену →		Drum Position Plate - Small

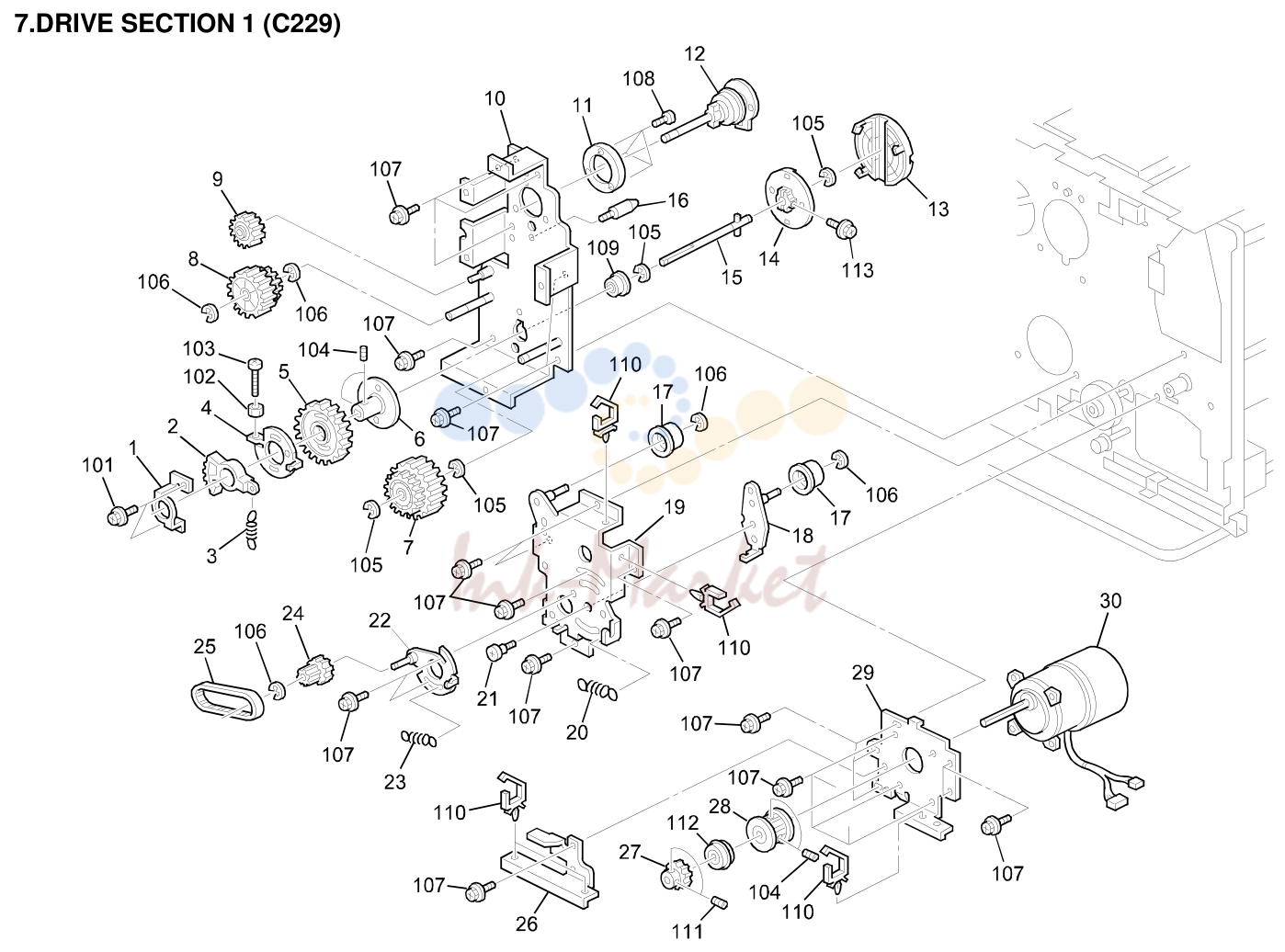

7. DRIVE SECTION 1 (C229)

№	Артикул	Альт. артикул	Описание
1	C2293185 запросить цену →		Gear Adjuster
101	05950080E запросить цену →		Hexagon Bolt - M5x8
102	07100040B запросить цену →		Hexagon Nut - M4
2	C2293183 запросить цену →		Pressure Cylinder Sub Gear
103	03140160B запросить цену →		Philips Pan Head Screw - M4x16
3	C2293186 запросить цену →		Pressure Spring
4	C2293184 запросить цену →		Stopper Flange
104	05750050E запросить цену →		Hexagon Headless Set Screw - M5x5
5	C2293182 запросить цену →		Pressure Cylinder Gear
105	07200080E запросить цену →		Retaining Ring - M8
6	C2293181 запросить цену →		Adjusting Cam
106	07200060E запросить цену →		Retaining Ring - M6
7	C2291198 запросить цену →		Lower Timing Pulley - Cylinder Drive
107	04514006B запросить цену →		Tapping Screw - 4x6
8	C2291140 запросить цену →		Feed Roller Drive Gear
108	08011004 запросить цену →		Screw - M4X4
9	C2074672 запросить цену →		Gear - 36Z
109	08053205 запросить цену →		Ball Bearing - 10x19x7mm
110	11050413 запросить цену →		Harness Clamp
10	C2291101 запросить цену →		Gear Bracket
111	05740050E запросить цену →		Hexagon Headless Set Screw - M4x5
11	C2291191 запросить цену →		Drum Guide Ring
12	C2291090 запросить цену →		Drum Drive Shaft
112	08053134 запросить цену →		Ball Bearing - 10x26x8mm
113	04514008B запросить цену →		Philips Tapping Screw - M4x8
13	C2293191 запросить цену →		Joint Core
14	C2293196 запросить цену →		Joint Flange
15	C2291028 запросить цену →		Pressure Cylinder Drive Shaft
16	C2291192 запросить цену →		Drum Guide Pin
17	C2291145 запросить цену →		Belt Tension Roller
18	C2291157 запросить цену →		Tension Bracket
19	C2291182 запросить цену →		Tension Holder
20	C2291143 запросить цену →		Tension Spring
21	C2015125 запросить цену →		Stepped Screw - M6
22	C2291148 запросить цену →		Belt Tightner
23	C2291173 запросить цену →		Dial Spring
24	C2291151 запросить цену →		Gear Pulley
25	C2291154 запросить цену →		Timin Belt
26	C2291180 запросить цену →		Harness Guide
27	C2291147 запросить цену →		Motor Gear
28	C2291102 запросить цену →		Timing Pulley - Main Motor
29	C2291105 запросить цену →		Main Motor Bracket
30	C2295800 запросить цену →		Main Motor - DC24V 100W

8. DRIVE SECTION 2 (C229)

№	Артикул	Альт. артикул	Описание
1	C2295628 запросить цену →		Board Holder Stay
101	04514006B запросить цену →		Tapping Screw - 4x6
102	07200080E запросить цену →		Retaining Ring - M8
2	50530419 запросить цену →		Bushing - 10mm
3	C2291128 запросить цену →		Drive Support Bracket
103	07200060E запросить цену →		Retaining Ring - M6
4	C2291157 запросить цену →		Belt Tension Bracket
104	11050413 запросить цену →		Harness Clamp
105	08053134 запросить цену →		Ball Bearing - 10x26x8mm
5	C2295820 запросить цену →		DC Motor - 20W
106	11050199 запросить цену →		Clamp
6	C2015125 запросить цену →		Stepped Screw - M6
107	05730040E запросить цену →		Hexagon Headless Set Screw - M3x4
7	C2291143 запросить цену →		Tension Spring
8	C2291127 запросить цену →		Right Support Plate
108	07200040E запросить цену →		Retaining Ring - M4
109	03530040B запросить цену →		Screw - M3X4
9	C2291094 запросить цену →		Timing Pulley - Pressure Cylinder
10	C2291187 запросить цену →		Timing Belt - Pressure Cylinder Drive
110	04513006B запросить цену →		Tapping Screw - M3x6
11	C2291142 запросить цену →		Timing Belt - S5M780
111	11050229 запросить цену →		Clamp
112	03140200B запросить цену →		Philips Pan Head Screw - M4x20
12	C2291092 запросить цену →		Timing Pulley - Drum Drive
13	C2291123 запросить цену →		Left Image Shaft Support Plate
14	C2291130 запросить цену →		Relay Gear Ass’y
15	C2291124 запросить цену →		Sector Gear - Image Shift
16	C2291126 запросить цену →		Sensor Acutuator
17	AW020075 запросить цену →		Photointerrupter
18	C2291174 запросить цену →		Image Shift Motor Bracket
19	50530447 запросить цену →		Bushing - 6mm
20	C2291175 запросить цену →		Worm Wheel
21	C2291179 запросить цену →		Image Shift Drive Shaft
22	C2291178 запросить цену →		Sensor Bracket
23	C2295232 запросить цену →		Encoder Harness
24	C2291176 запросить цену →		Worm Gear
25	C2291177 запросить цену →		Image Position Sensor Actuator
26	C2291121 запросить цену →		Relay Gear Shaft
27	C2291145 запросить цену →		Belt Tension Roller
28	C2291093 запросить цену →		Timing Pulley Bracket

9. DRIVE SECTION 3 (C229)

№	Артикул	Альт. артикул	Описание
101	07200060E запросить цену →		Retaining Ring - M6
1	C2294001 запросить цену →		Eject Clamper Open Arm
102	04513006B запросить цену →		Tapping Screw - M3x6
2	C2294050 запросить цену →		Sector Guide Ass’y
3	C2294051 запросить цену →		Joint Link
103	11050199 запросить цену →		Clamp
4	C2294053 запросить цену →		Guide Pin
104	03530040B запросить цену →		Screw - M3x4
105	04514006B запросить цену →		Tapping Screw - 4x6
5	C2293522 запросить цену →		Stepped Screw
6	C2294052 запросить цену →		Sector Gear
106	11050291 запросить цену →		Harness Clamp - LWS-3S
107	11050413 запросить цену →		Harness Clamp
7	54472681 запросить цену →		Snap Ring
108	04504010B запросить цену →		Tapping Screw - 4x10
8	C2294054 запросить цену →		Sector Arm
109	05740040E запросить цену →		Hexagon Headless Set Screw - M4x4
9	AW020075 запросить цену →		Photointerrupter
10	C2294056 запросить цену →		Worm Gear
110	03540140B запросить цену →		Screw - M4x14
11	C2294057 запросить цену →		Clamper Motor Bracket
12	C2295803 запросить цену →		DC Motor - 50W
13	C2292931 запросить цену →		Pulley Cover
14	C2292930 запросить цену →		Guide Plate
15	C2292927 запросить цену →		Pressuer Release Gear
16	C2292929 запросить цену →		Pressuer Release Cam
17	C2295801 запросить цену →		Stepper Motor
18	C2292946 запросить цену →		Motor Pulley
19	C4031899 запросить цену →		Rubber Bushing - M4
20	C2295731 запросить цену →		Paper Feed Motor Bracket
21	C2292948 запросить цену →		Timing Belt - 80-XL-050
22	C2295828 запросить цену →		Stepper Motor

10. PAPER FEED SECTION 1 (C229)

№	Артикул	Альт. артикул	Описание
1	C2291291 запросить цену →		Support Plate - Right Lower
101	04514006B запросить цену →		Tapping Screw - 4x6
102	04523006B запросить цену →		Tapping Screw - M3x6
2	C2292828 запросить цену →		Lift Up Spring - Paper Tray
3	C2292774 запросить цену →		Paper Table Cover
103	04533006Z запросить цену →		Tapping Screw - M3x6
104	04524008Z запросить цену →		Binding Self-Tapping Scrw - M4x8
4	50540536 запросить цену →		Magnet Catch Ass’y
105	07010080Z запросить цену →		Flat Washer - M8
5	C2292804 запросить цену →		Side Fence Knob
106	04534008Z запросить цену →		Tapping Bind Scrw - M4x8
6	C2292796 запросить цену →		Left Slider
107	04503006B запросить цену →		Tapping Screw - M3x6
7	C2292793 запросить цену →		Side Fence Stopper
108	03530060B запросить цену →		Philips Pan Head Screw - M3x6
8	C2295155 запросить цену →		Paper Size Sensor Board
9	55061536 запросить цену →		Screw - M4x6
10	50700923 запросить цену →		Spring Washer - Rotating Table
11	C2292769 запросить цену →		Side Fence Pad Ass’y
12	C2292771 запросить цену →		Side Fence Pad
13	C2095092 запросить цену →		Rubber Plate Lever
14	C2292802 запросить цену →		Left Side Fence
15	C2292791 запросить цену →		Right Side Fence
16	C2292786 запросить цену →		Right Slider
17	C2292951 запросить цену →		Decal - Paper Size
18	C2292773 запросить цену →		Paper Table
19	C2292781 запросить цену →		Side Fence Rack
20	C2292954 запросить цену →		Grounding Plate
21	C2292794 запросить цену →		Tension Spring Plate
22	G0113305 запросить цену →		Gear - 16T
23	54432713 запросить цену →		Wave Washer
24	C2295807 запросить цену →		Photosensor - Gp2a25
25	C2292780 запросить цену →		Side Fence Rack - right
26	C2292952 запросить цену →		Spring Plate - Paper Tray
27	C2292955 запросить цену →		Ground Plate
28	C2295236 запросить цену →		Harness - Original Size Sensor
29	C2292744 запросить цену →		Paper Table Ass’y

11. PAPER FEED SECTION 2 (C229)

№	Артикул	Альт. артикул	Описание
101	03540050B запросить цену →		Bind Screw - M4x5
1	C2292755 запросить цену →		Lift Up Rack - Paper Table
102	04514006B запросить цену →		Tapping Screw - 4x6
2	C2292827 запросить цену →		Spring Anchor - Left
3	C2292824 запросить цену →		Gear - 20Z
103	07200050Z запросить цену →		Retaining Ring - M5
4	C2292829 запросить цену →		Lift Up Shaft
104	04534006Z запросить цену →		Binding Self Tapping Screw - 4x6
105	04513006B запросить цену →		Tapping Screw - M3x6
5	56062310 запросить цену →		Roller
106	11050005 запросить цену →		Nylon Clamp - 3n
6	C2292754 запросить цену →		Left Side Plate
107	03530040B запросить цену →		Screw - M3x4
7	C2292761 запросить цену →		Cusion
8	C2292756 запросить цену →		Upper Stay
108	11050229 запросить цену →		Clamp
109	11050310 запросить цену →		Harness Clamp - LWS-1S
9	C2292868 запросить цену →		Left Arm
10	C2292825 запросить цену →		Paper Feed Roller Cover
110	04504025B запросить цену →		Tapping Screw With Washer - M4x25
11	C2292867 запросить цену →		Right Arm
12	C2295236 запросить цену →		Harness - Original Size Sensor
13	C2295807 запросить цену →		Photosensor - GP2A25
14	C2292840 запросить цену →		Pad
15	50530223 ✓ в наличии		Bushing - 8mm
16	51511009 запросить цену →		Shoulder Screw - M4
17	56073927 запросить цену →		Stepped Screw - M3x8
18	C2292776 запросить цену →		Left Stay - Paper Table
19	C2292757 запросить цену →		Paper Table Lower Stay
20	C2292823 запросить цену →		Table Lift Shaft
21	C2292820 запросить цену →		Pressuer Release Plate
22	C2292817 запросить цену →		Pressuer Release Arm - Left
23	C2292816 запросить цену →		Pressuer Release Arm - Right
24	C2292815 запросить цену →		Left Adjusting Plate
25	C2292814 запросить цену →		Right Adjusting Plate
26	AW020075 запросить цену →		Photointerrupter
27	C2292810 запросить цену →		Paper Set Sensor Bracket
28	C2292775 запросить цену →		Right Stay - Paper Table
29	C2292807 запросить цену →		Paper Table - Fix
30	C2295730 запросить цену →		Paper Table Motor Bracket
31	C2292826 запросить цену →		Spring Anchor - Right
32	C2295814 запросить цену →		DC Motor - 24V
33	C2292751 запросить цену →		Right Side Plate
34	C2292805 запросить цену →		Paper Table Ass’y

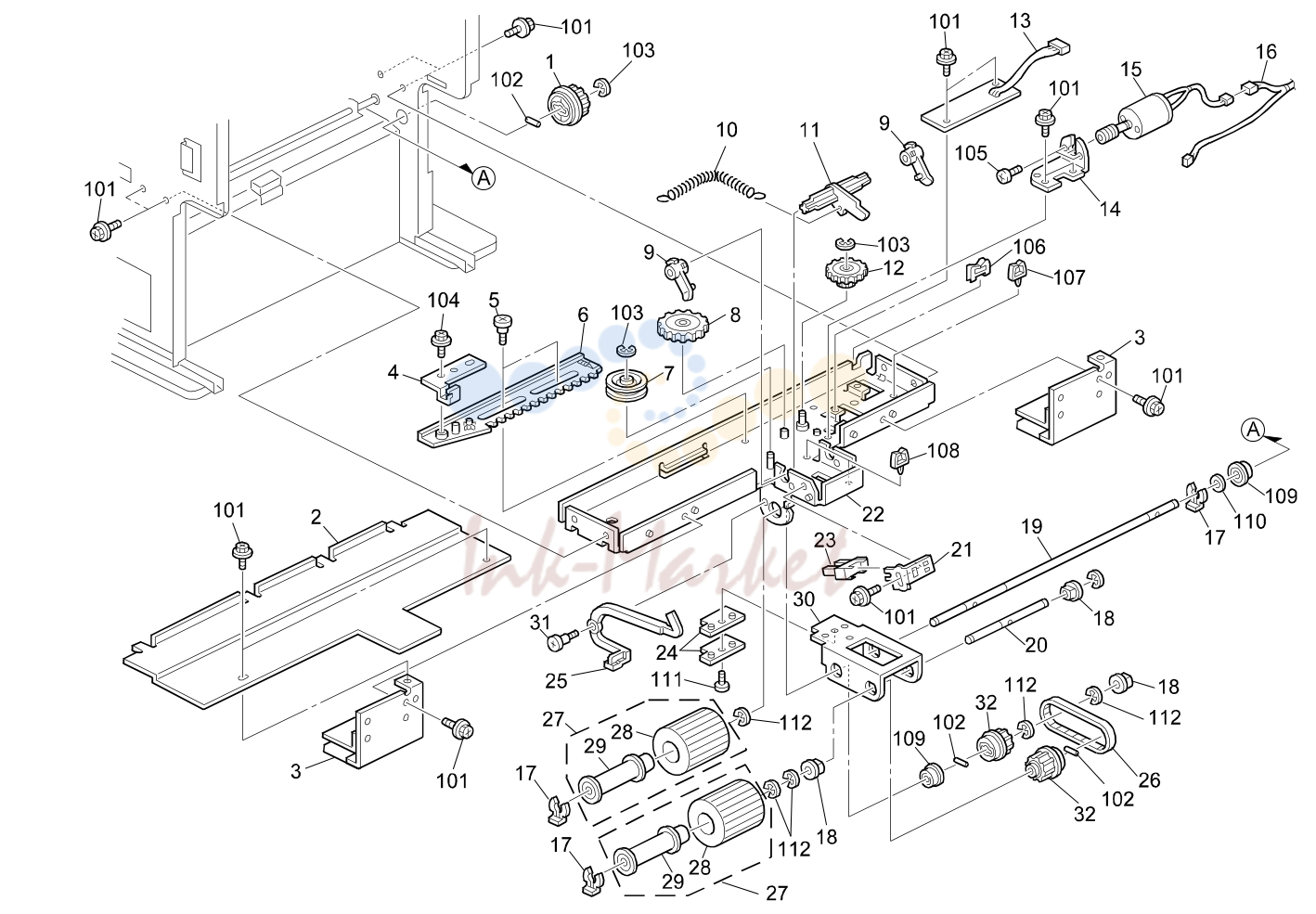

12. PAPER FEED SECTION 3 (C229)

№	Артикул	Альт. артикул	Описание
101	04514006B запросить цену →		Tapping Screw - 4x6
1	C2292947 запросить цену →		Drive Pulley - Paper Separation
102	06330140G запросить цену →		Parallel Pin - 3x14
2	C2295733 запросить цену →		Harness Cover - Paper Feed
3	C2292845 запросить цену →		Paper Feed Guide Plate
103	07200060E запросить цену →		Retaining Ring - M6
4	C2292860 запросить цену →		Spring Bracket
104	04504006B запросить цену →		Tapping Screw - 4X6
5	54195714 запросить цену →		Stepped Screw - M4
105	03530040B запросить цену →		Screw - M3x4
106	11050329 запросить цену →		Clamp - ES-0510
6	C2292858 запросить цену →		Paper Feed Rack
7	C2003712 запросить цену →		Pulley
107	11050230 запросить цену →		Clamp
108	11050199 запросить цену →		Clamp
8	C2292857 запросить цену →		Gear - 14Z/42Z
109	08053368 запросить цену →		Ball Bearing - 8x16x5mm
9	C2292863 запросить цену →		Bushing
110	08075037 запросить цену →		Washer - 8.1mm
10	C2292861 запросить цену →		Paper Pressuer Spring
11	C2292862 запросить цену →		Paper Pressuer Lever
111	03540080B запросить цену →		Screw - M4X8
12	C2292856 запросить цену →		Worm Wheel Gear - 14Z/40Z
112	07200050Z запросить цену →		Retaining Ring - M5
13	C2295157 запросить цену →		Paper Pressure Board
14	C2295732 запросить цену →		Feed Pressuer Morot Bracket
15	C2178447 запросить цену →		DC Motor - 24C/7.2W
16	C2295206 запросить цену →		Paper Pressure Harness
17	C2093133 запросить цену →		Retaining Ring - M6
18	50530223 ✓ в наличии		Bushing - 8mm
19	C2292839 запросить цену →		Paper Feed Roller Shaft
20	C2292838 запросить цену →		Pick-up Roller Shaft
21	C2292866 запросить цену →		Height Sensor Bracket
22	C2292850 запросить цену →		Paper Feed Stay
23	AW020075 запросить цену →		Photointerrupter
24	C2292834 запросить цену →		Balancer Arm
25	C2292864 запросить цену →		Paper Sensor Feller
26	C2292949 запросить цену →		Timing Belt - 75-MXL-64
27	C2292835 запросить цену →		Paper Feed Roller Ass’y
28	C2292836 запросить цену →		Paper Feed Roller
29	C2292837 запросить цену →		Paper Feed Roller - Center
30	C2292833 запросить цену →		Paper Feed Arm
31	52191957 запросить цену →		Stepped Screw - M4
32	C2292950 запросить цену →		Feed Rooler Drive Pulley

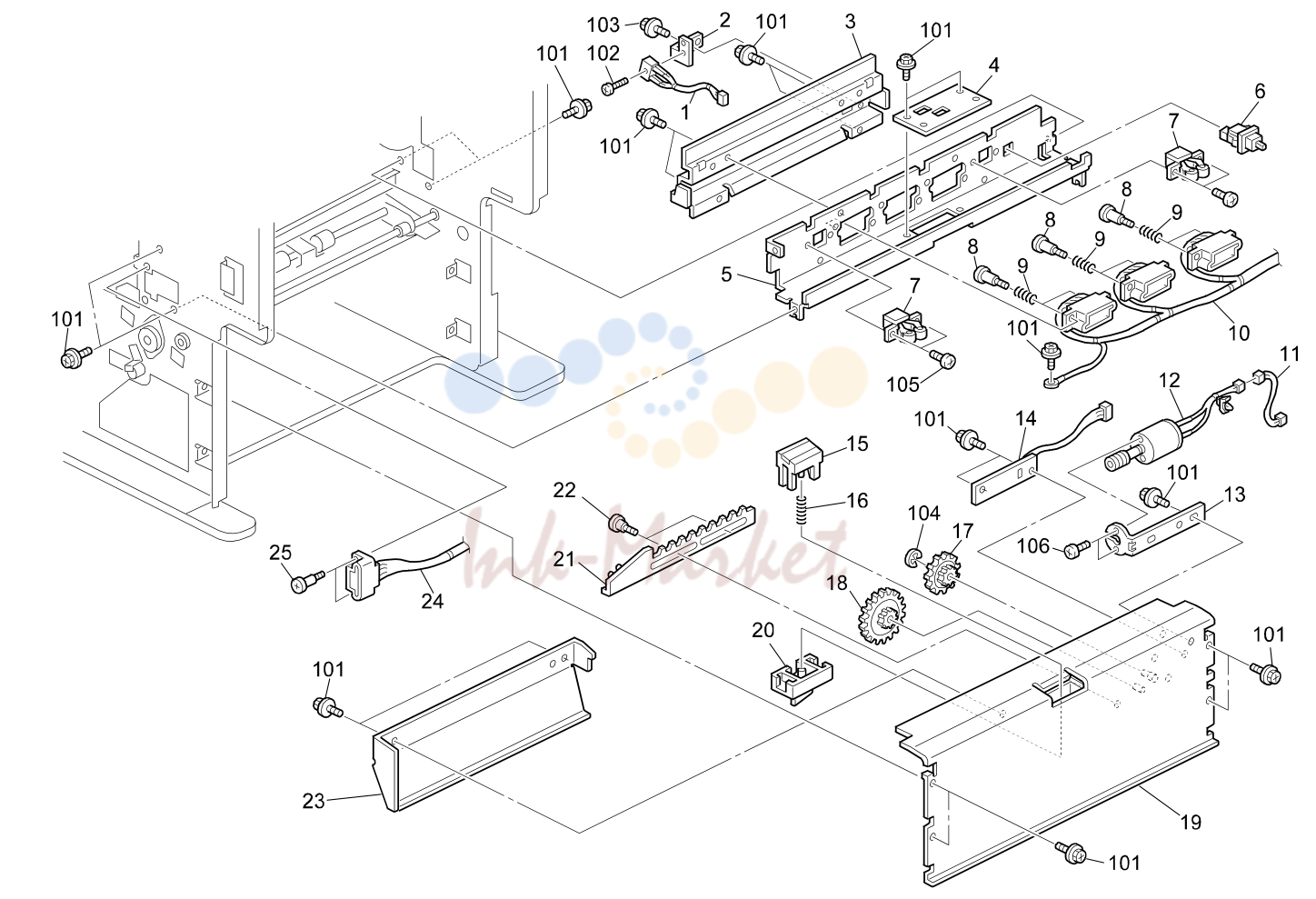

13. PAPER FEED SECTION 4 (C229)

№	Артикул	Альт. артикул	Описание
101	04514006B запросить цену →		Tapping Screw - 4x6
1	C2295825 запросить цену →		Master Sensor
2	C2292263 запросить цену →		Master Sensor Bracket
102	03520080B запросить цену →		Screw M2.5x8
103	04513006B запросить цену →		Tapping Screw - M3x6
3	C2292262 запросить цену →		Plotter Connector Bracket Cover
4	C2292261 запросить цену →		Connector Plate
104	07200060E запросить цену →		Retaining Ring - M6
105	03130060B запросить цену →		Philips Pan Head Screw - M3x6
5	C2292260 запросить цену →		Plotter Connector Bracket
6	AW500012 запросить цену →		Push Switch
106	03530040B запросить цену →		Screw - M3x4
7	C2292267 запросить цену →		Lock Holder
8	AA143120 запросить цену →		Stepped Screw - M3x3
9	AA063163 запросить цену →		Connector Spring
10	C2295210 запросить цену →		Relay Harness - Plotter
11	C2295238 запросить цену →		Separation Pressure Motor Harness
12	C2178447 запросить цену →		DC Motor - 24V/7.2W
13	C2292884 запросить цену →		Separation Pressure Motor Bracket
14	C2295157 запросить цену →		Paper Pressure Board
15	C2292885 запросить цену →		Separation Pad Ass’y
16	C2292878 запросить цену →		Pressuer Spring
17	C2292856 запросить цену →		Worm Wheel Gear - 14Z/40Z
18	C2292857 запросить цену →		Gear - 14Z/42Z
19	C2292871 запросить цену →		Paper Guide Plate
20	C2292877 запросить цену →		Paper Pressuer Lever
21	C2292858 запросить цену →		Separation Control Rack
22	54195714 запросить цену →		Stepped Screw - M4
23	C2292879 запросить цену →		Paper Separation Cover
24	C2295208 запросить цену →		Relay Harness - Ink Sensor
25	C2292633 запросить цену →		Stepped Screw

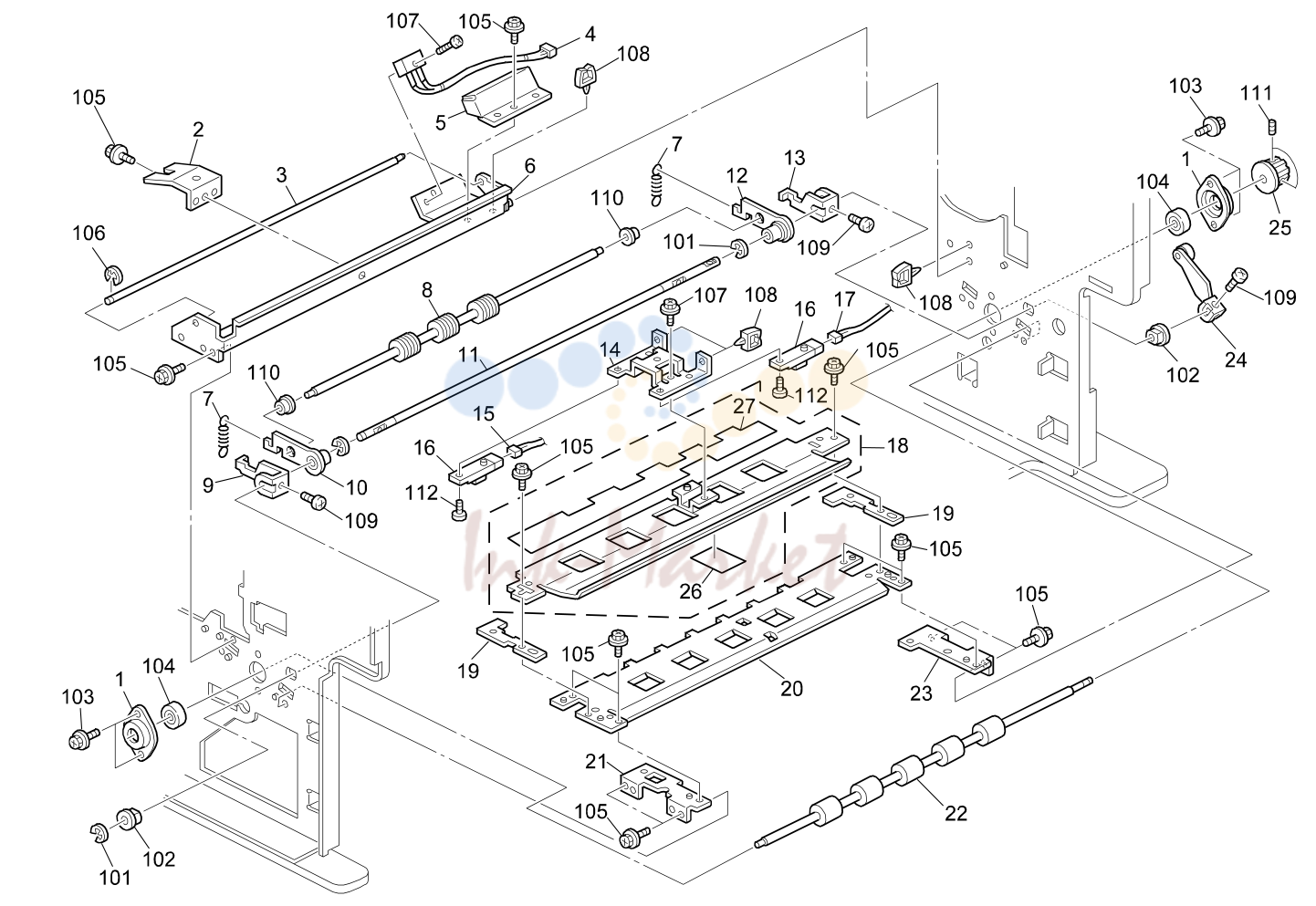

14. PAPER FEED SECTION 5 (C229)

№	Артикул	Альт. артикул	Описание
101	07200060E запросить цену →		Retaining Ring - M6
1	C2002266 запросить цену →		Bearing Holder
102	08053386 запросить цену →		Bushing - 8mm
2	C2292940 запросить цену →		Paper Guide Plate
103	04513006B запросить цену →		Tapping Screw - M3x6
3	C2292939 запросить цену →		Master Sensor Shaft
104	07403008 запросить цену →		Busiong - 8x22x7mm
4	C2295825 запросить цену →		Master Sensor
5	C2295738 запросить цену →		Master Sensor Cover
105	04514006B запросить цену →		Tapping Screw - 4x6
6	C2292936 запросить цену →		Master Sensor Bracket
106	07200040E запросить цену →		Retaining Ring - M4
107	03520080B запросить цену →		Screw M2.5x8
7	C2292901 запросить цену →		Pressuer Roller Spring
108	11050199 запросить цену →		Clamp
8	C2292904 запросить цену →		Feed Roller - Upper
9	C2292899 запросить цену →		Pressure Release Lock Arm - Left
109	03540060B запросить цену →		Screw - M4x6
110	07413706 запросить цену →		Ball Bearing - 6x10x3
10	C2292894 запросить цену →		Left Pressuer Arm
11	C2292900 запросить цену →		Pressure Release Shaft
111	05740040E запросить цену →		Hexagon Headless Set Screw - M4x4
112	03130060Z запросить цену →		Philips Pan Head Screw - M3x6
12	C2292893 запросить цену →		Right Pressuer Arm
13	C2292898 запросить цену →		Pressure Release Lock Arm - Right
14	C2292921 запросить цену →		Registration Sensor Bracket
15	C2295240 запросить цену →		Paper Feed Harness
16	C2295807 запросить цену →		Photosensor - GP2A25
17	C2295232 запросить цену →		Encoder Harness
18	C2292910 запросить цену →		Upper Feed Guide Plate
19	C2292919 запросить цену →		Guide Plate Spacer
20	C2292918 запросить цену →		Lower Feed Guide Plate
21	C2292923 запросить цену →		Left Bracket - Guide Plate
22	C2292906 запросить цену →		Lower Registration Roller
23	C2292922 запросить цену →		Right Bracket - Guide Plate
24	C2175126 запросить цену →		Cam Follower Plate
25	C2292907 запросить цену →		Registration Roller Pulley - 14Z
26	C2292915 запросить цену →		Upper Entrance Seal
27	C2292914 запросить цену →		Guide Plate Sheet

15. PRESSUER CYLINDER 1 (C229)

№	Артикул	Альт. артикул	Описание
1	C2293092 запросить цену →		Front Encoder Flange
101	07200080E запросить цену →		Retaining Ring - M8
102	04504008B запросить цену →		Tapping Screw - 4x8
2	C2295260 запросить цену →		Grounding Wire
3	C2175530 запросить цену →		Pressure Release Spring
103	04533006B запросить цену →		Tapping Screw - M3x6
104	04513006B запросить цену →		Tapping Screw - M3x6
4	C2293110 запросить цену →		Arm Clamper Ass’y
5	C2293002 запросить цену →		Pressure Drum Clamper Ass’y
105	07200020E запросить цену →		Retaining Ring - M2
6	C2293106 запросить цену →		Clamp Shaft
106	07403203 запросить цену →		Busing - 3x10x4mm
7	C2293196 запросить цену →		Pressure Cylinder Joint
107	03125050Z запросить цену →		Philips Pan Head Screw - M2.5x5
108	07200040E запросить цену →		Retaining Ring - M4
8	C2293096 запросить цену →		Paper Feed Acutuator
109	04514010B запросить цену →		Tapping Screw - 4x10
9	C2293094 запросить цену →		Encoder Holder
10	C2293001 запросить цену →		Pressure Unit
11	C2293093 запросить цену →		Encoder

16. PRESSUER CYLINDER 2 (C229)

№	Артикул	Альт. артикул	Описание
1	C2293206 запросить цену →		Shaft Stopper
101	04514006B запросить цену →		Tapping Screw - 4x6
2	50530447 запросить цену →		Bushing - 6mm
102	07200040E запросить цену →		Retaining Ring - M4
103	04513006B запросить цену →		Tapping Screw - M3x6
3	C2293161 запросить цену →		Pressuer Shaft Bracket - Front
4	C2293270 запросить цену →		Front Spring Bracket
104	05860451Z запросить цену →		Hexagon Bolt - M6x45
105	04504008B запросить цену →		Tapping Screw - 4x8
5	C2293272 запросить цену →		Pressuer Spring
106	11050199 запросить цену →		Clamp
6	C2293165 запросить цену →		Pressuer Release Shaft
7	C2293950 запросить цену →		Paper Exit Guide Plate
107	04514010B запросить цену →		Tapping Screw - 4x10
108	06230140E запросить цену →		Spring Pin - 3x14
8	C2293164 запросить цену →		Release Shaft Arm
9	C2293166 запросить цену →		Release Spring
109	03130040B запросить цену →		Philips Pan Head Screw - M3x4
10	C2293107 запросить цену →		Clamper Cam
11	C2293220 запросить цену →		Front Arm
12	C2293207 запросить цену →		Ring - M14
13	C2293163 запросить цену →		Solenoid Bracket
14	C2293226 запросить цену →		Pressuer Cylinder Shaft Holder
15	AA143062 запросить цену →		Shoulder Screw - M4
16	C2293227 запросить цену →		Pressuer Cylinder Shaft Guide
17	C2293205 запросить цену →		Position Shaft
18	AW020075 запросить цену →		Photointerrupter
19	C2293090 запросить цену →		Feed Encoder Bracket
20	C2295226 запросить цену →		Encoder Harness - Feed
21	52055250 запросить цену →		LED Sensor Type S
22	C2293234 запросить цену →		Encoder Guide
23	C2293230 запросить цену →		Rear Arm
24	C2293271 запросить цену →		Rear Spring Bracket
25	C2295830 запросить цену →		Release Solenoid

Каталог очень большой (1547 позиций). Показаны первые 16 узлов со схемами; полный список доступен по запросу.
