Ricoh JP 1010 1030 1050 — каталог запчастей со схемами

Содержание

• 1. Location of Unit
• 2. Exterior 2 (C231)
• 3. ADF Unit 1
• 4. ADF Unit 2
• 5. Scanner Section 1 (C231)

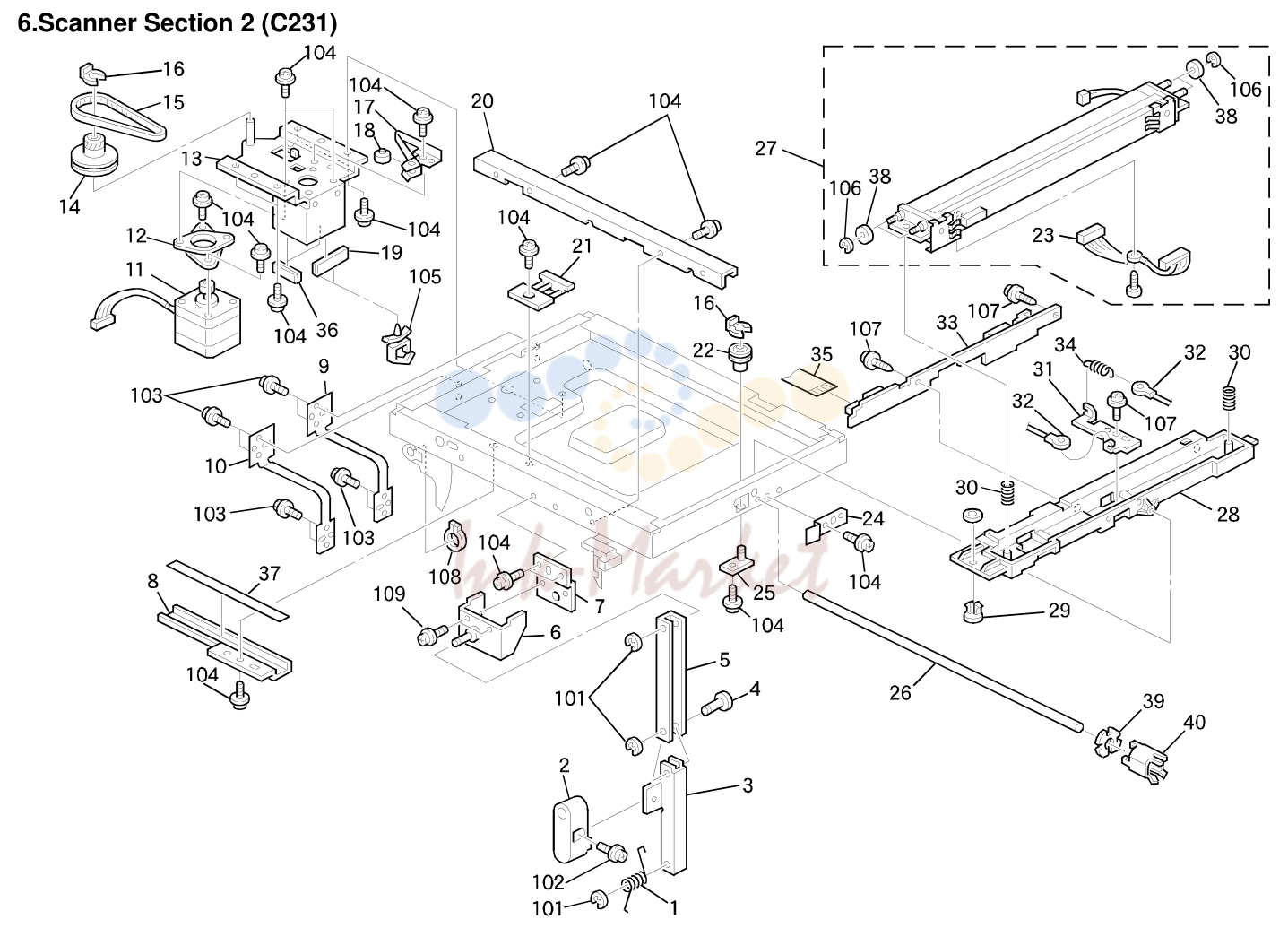

• 6. Scanner Section 2 (C231)

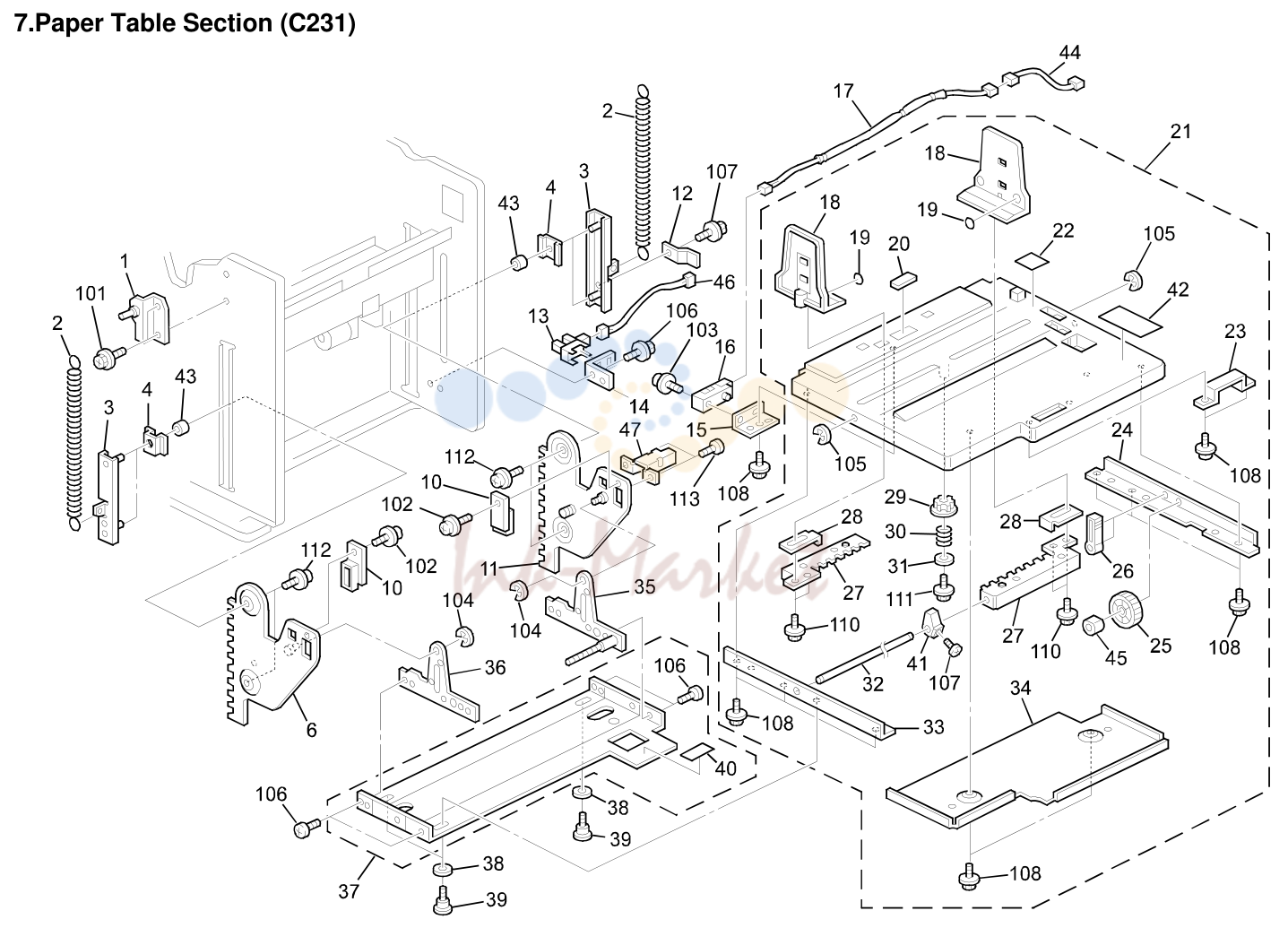

• 7. Paper Table Section (C231)

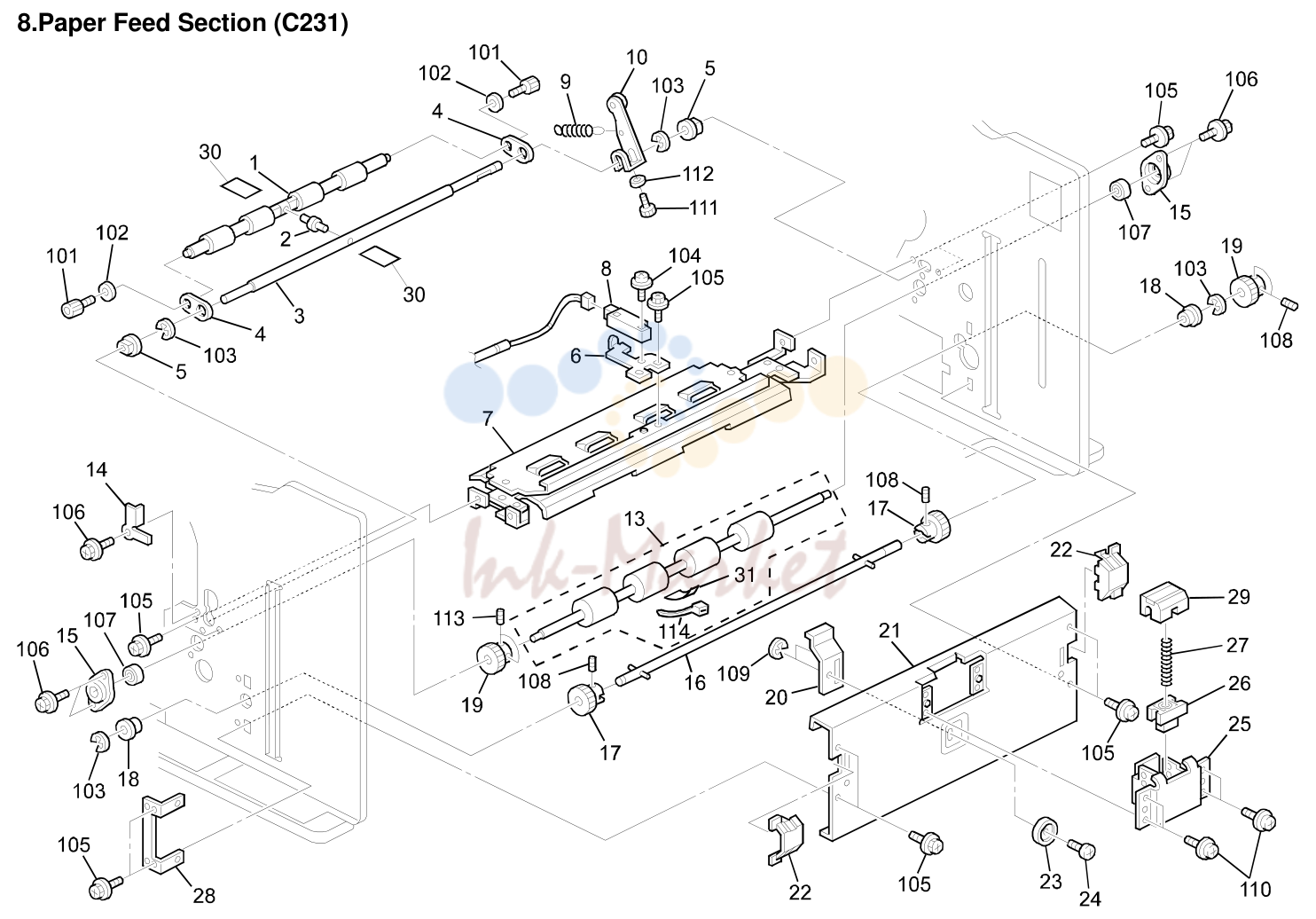

• 8. Paper Feed Section (C231)

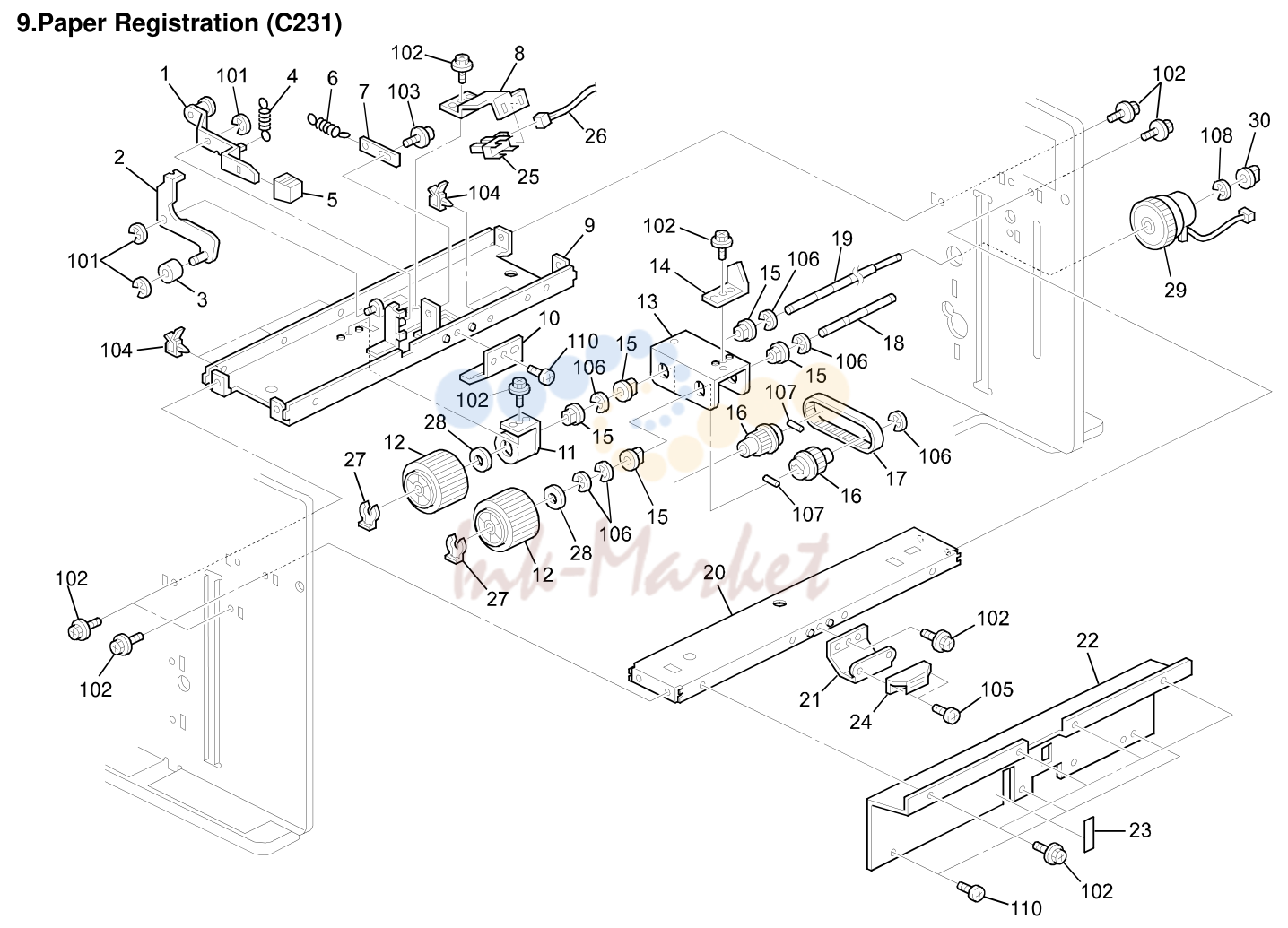

• 9. Paper Registration (C231)

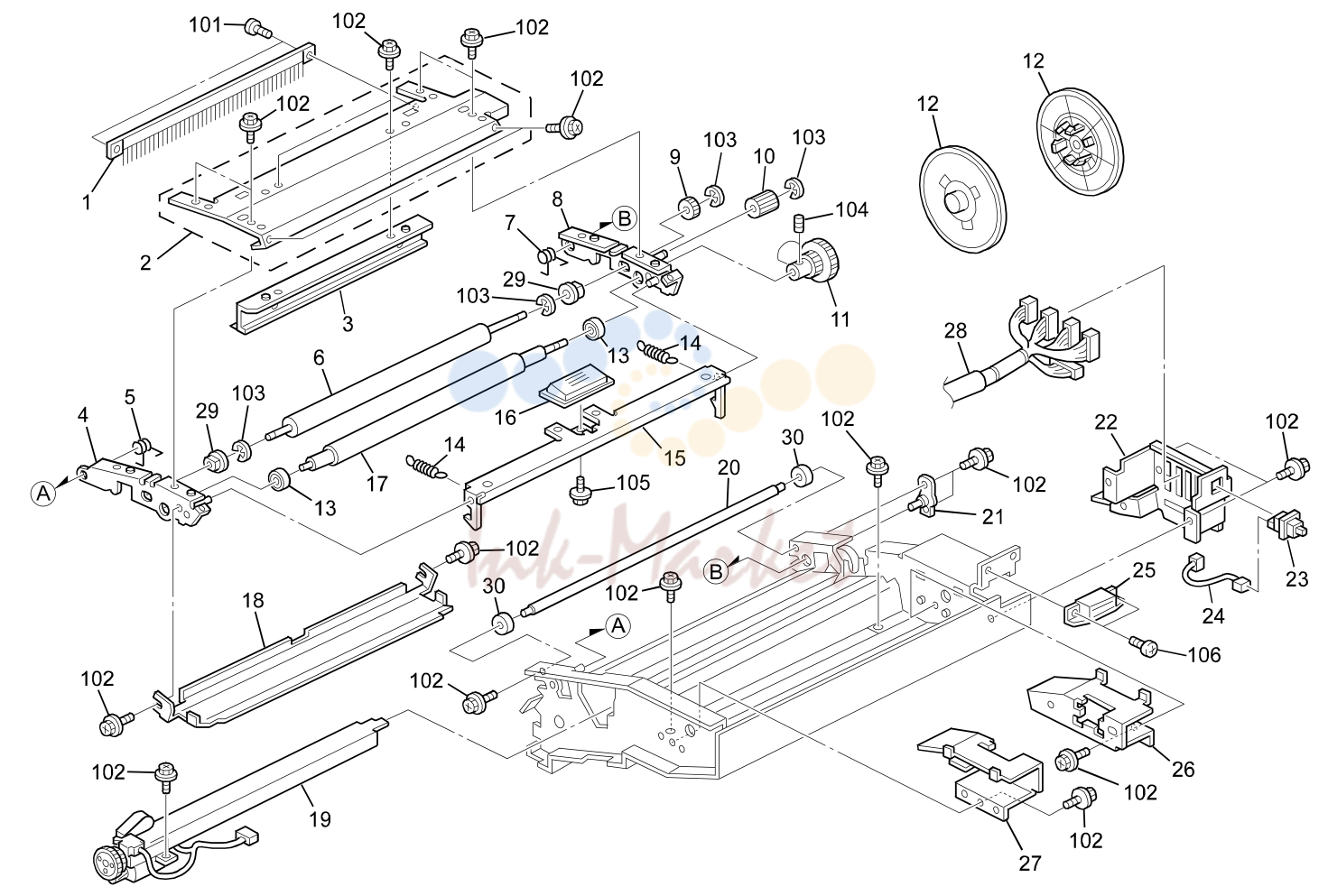

• 10. Plotter Unit 1 (C231)

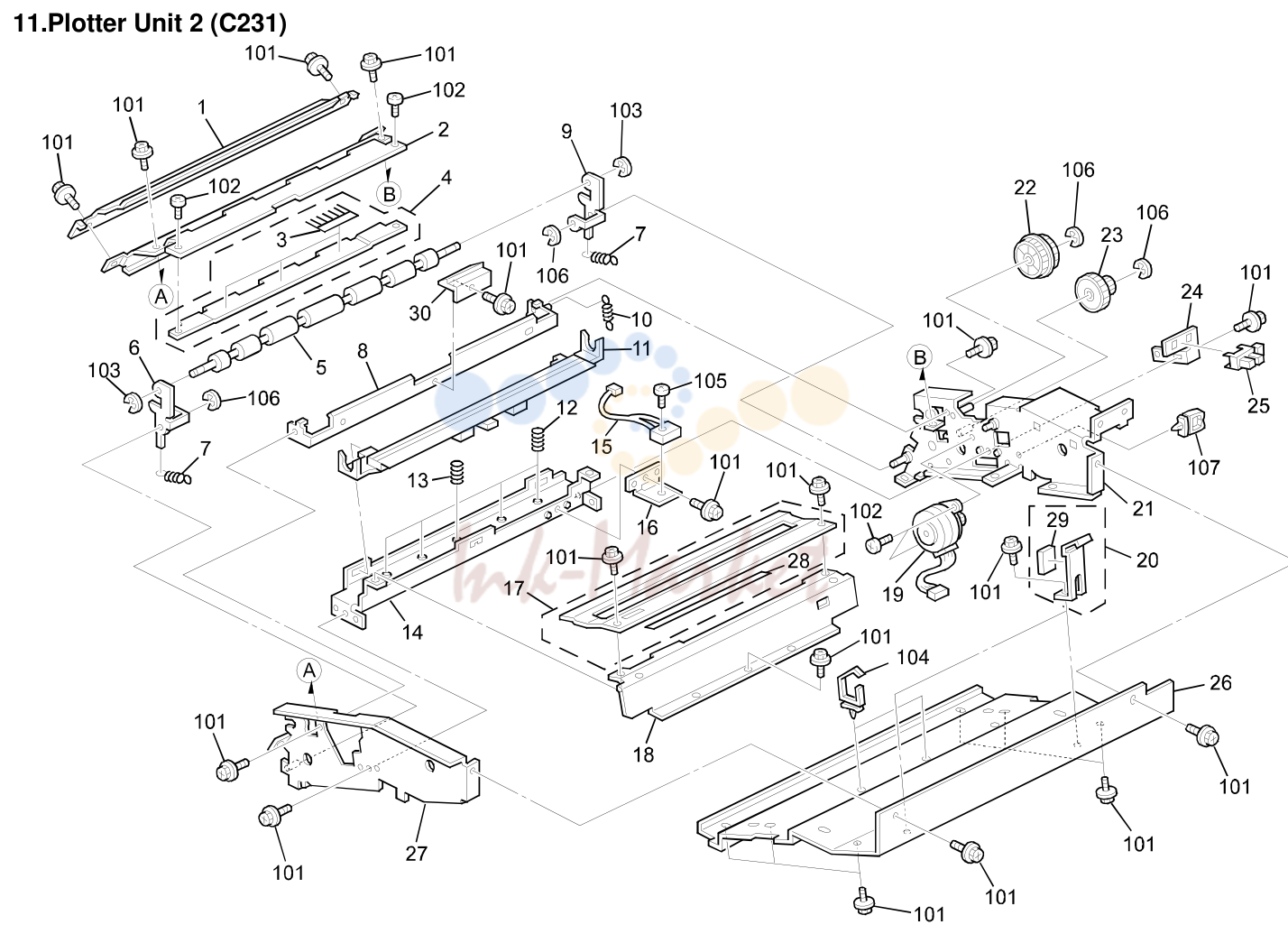

• 11. Plotter Unit 2 (C231)

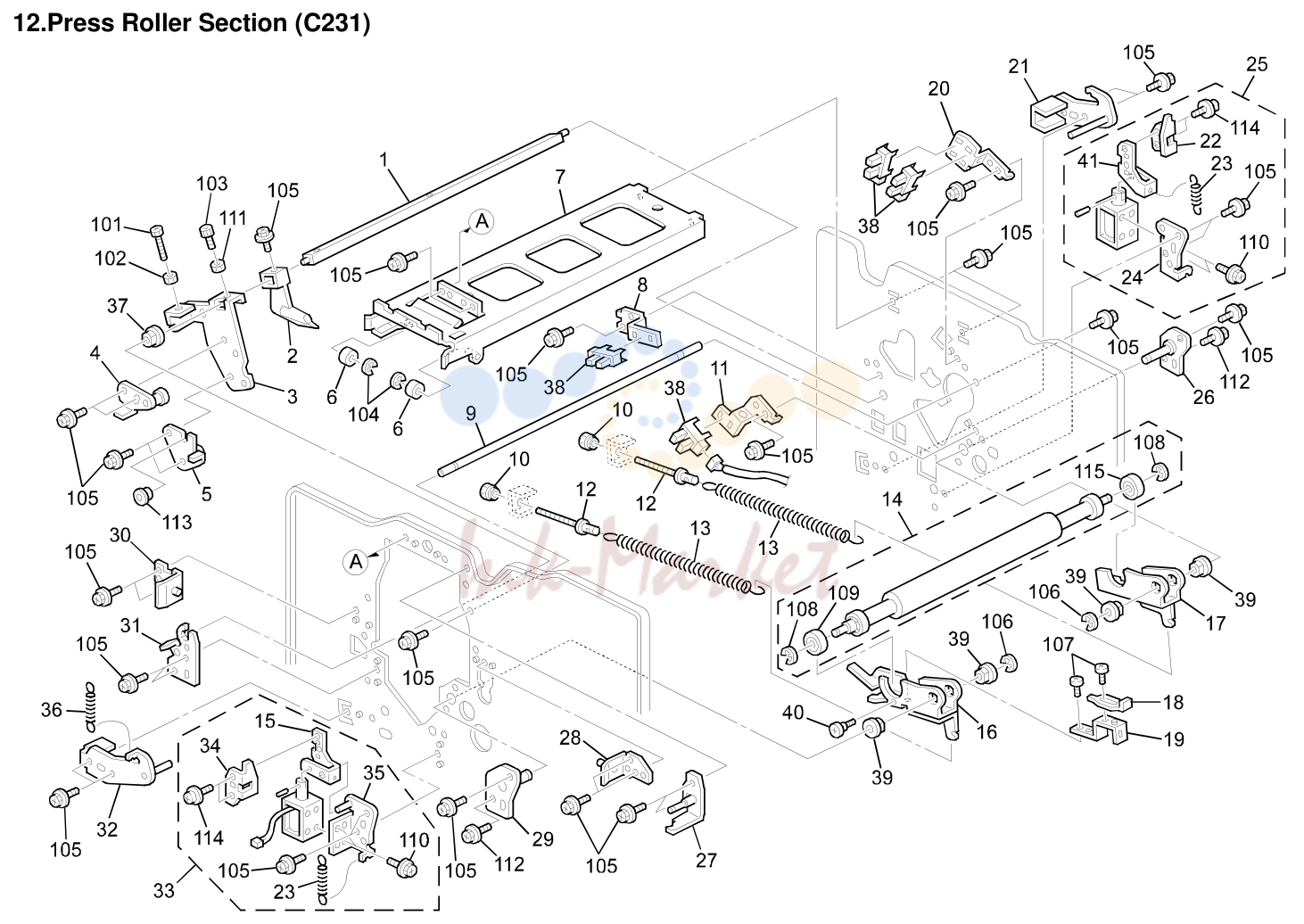

• 12. Press Roller Section (C231)
• 13. Drum Unit 1 (C231)
• 14. Drum Unit 2 (C231)
• 15. Drum Unit 3 (C231)
• 16. Vacuume Fan Unit (C231)
• 17. Delivary Table (C231)
• 18. Master Eject unit (C231)
• 19. Drive Section (C231)
• 20. Electrial Section 1 (C231)
• 21. Electrial Section 2 (C231)
• 22. Frame Section 1 (C231)
• 23. Frame Section 2 (C231)
• 24. MPU Board (C231)
• 25. Decal And Document (C231)
• 26. Accessories And Special Tools (C231)

1. Location of Unit

№	Артикул	Альт. артикул	Описание
1	C2311254 запросить цену →		Lower Cover - Operation Panel
16	C2311326 запросить цену →		Model Name Plate - CP306
16	C2311322 запросить цену →		Model Name Plate - CP306L
1	C2311272 запросить цену →		Lower Cover - Operation Panel (Chinese)
2	C2311303 запросить цену →		Decal - Scanner Open
16	C2311328 запросить цену →		Model Name Plate - 3150DNP
3	C2311340 запросить цену →		Left Scanner Cover
16	C2311331 запросить цену →		Model Name Plate
16	C2311330 запросить цену →		Model Name Plate
4	C2311390 запросить цену →		Upper Hinge
5	C2311256 запросить цену →		Front Door Assy (LG)
17	C2311387 запросить цену →		Magnet Film
18	A1536409 запросить цену →		Decal - Keytop Cover (GES)
5	C2311265 запросить цену →		Front Door Ass’y (A4)
18	C2252866 запросить цену →		Decal - Keytop Cover (REX)
5	C2311268 запросить цену →		Front Door Ass’y - B4
18	C2252867 запросить цену →		Decal - Keytop Cover (NSA)
5	C2311274 запросить цену →		Front Door Ass’y
5	C2311281 запросить цену →		Front Door Ass’y (Chinese)
6	C2262740 запросить цену →		Emblem
7	C2311385 запросить цену →		Safety Switch Bracket Ass’y
8	C2311391 запросить цену →		Lower Hinge
9	C2311251 запросить цену →		Front Cover (NA)
9	C2311261 запросить цену →		Front Cover (EU)
9	C2311271 запросить цену →		Front Cover (Chinese)
10	C2311350 запросить цену →		Connector Cap
11	C2311258 запросить цену →		Rear Upper Cover
12	C2311362 запросить цену →		Rear Cover
13	C2311202 запросить цену →		Right Cover Ass’y
14	C2311209 запросить цену →		Magnet Catch Bracket Ass’y
15	C2311200 запросить цену →		Front Cover Ass’y (RIC-LG)
15	C2311212 запросить цену →		Front Cover Ass’y (RIC-A4)
15	C2311213 запросить цену →		Front Cover Ass’y (RIC-B4)
15	C2311214 запросить цену →		Front Cover Ass’y (RIC-B4)(Chinese)
15	C2311217 запросить цену →		Front Cover Ass’y (NRG)
15	C2311216 запросить цену →		Front Cover Ass’y (GES/SVN LG)
15	C2311218 запросить цену →		Front Cover Ass’y (GES B4)
15	C2311219 запросить цену →		Front Cover Ass’y (GES 5000)(Chinese)
15	C2311221 запросить цену →		Front Cover Ass’y (GES 5001)(Chinese)
16	C2311324 запросить цену →		Model Name Plate
16	C2311321 запросить цену →		Model Name Plate - 5306L
101	04514006B запросить цену →		Tapping Screw - 4x6
16	C2311327 запросить цену →		Model Name Plate - 5306B
102	04514008H запросить цену →		Tapping Screw - 4x8
16	C2311325 запросить цену →		Model Name Plate - 1224
103	04504008B запросить цену →		Tapping Screw - 4x8
16	C2311323 запросить цену →		Model Name Plate - 1224L

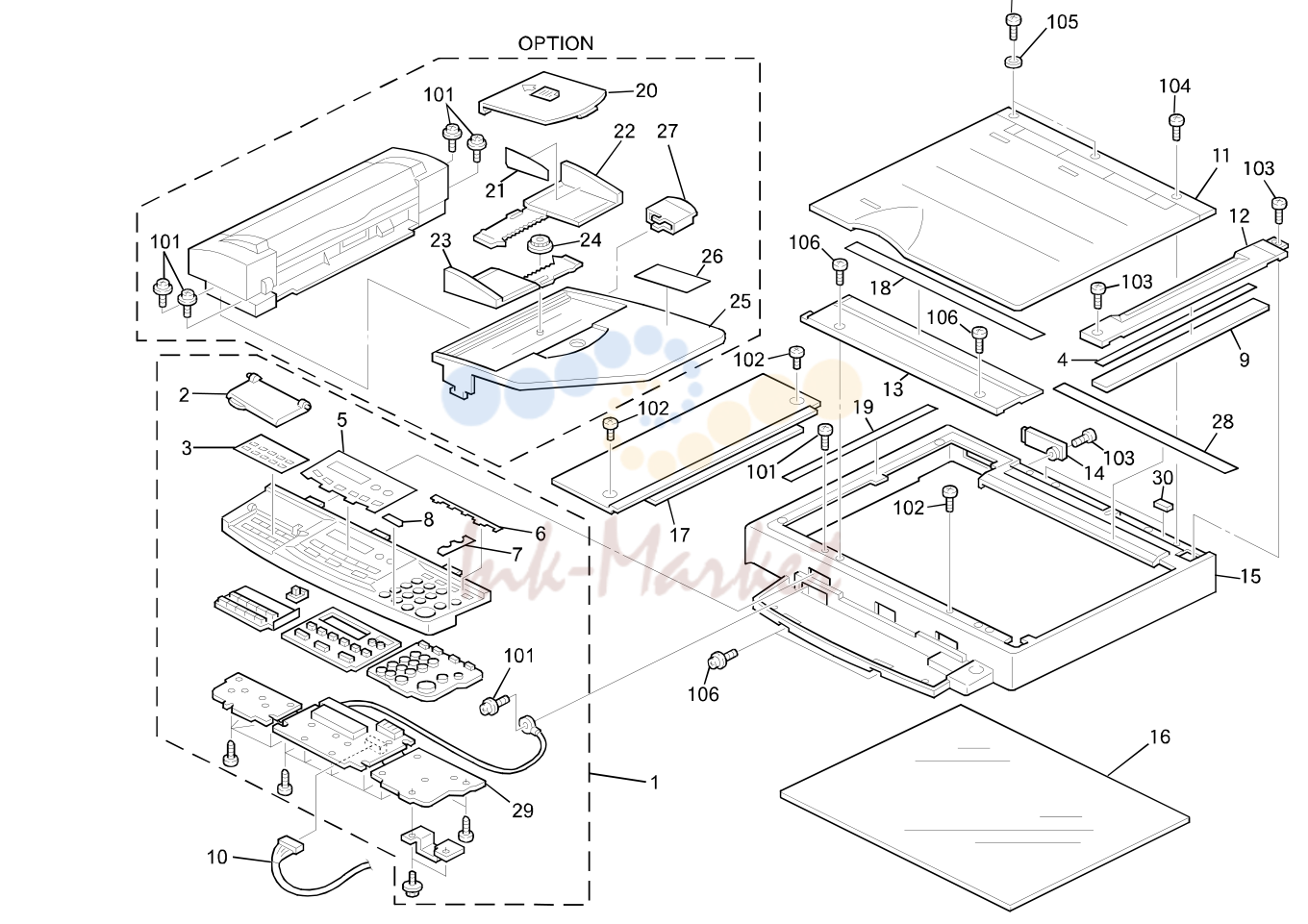

2. Exterior 2 (C231)

№	Артикул	Альт. артикул	Описание
22	H5211323 запросить цену →		Rear Guide - Original
1	C2311451 запросить цену →		Operation Panel Ass’y (NA)
1	C2311452 запросить цену →		Operation Panel Ass’y (EU)
23	H5211322 запросить цену →		Front Guide - Original
24	H5211325 запросить цену →		Original Guide Gear
1	C2311453 запросить цену →		Operation Panel Ass’y (Chinese)
25	H5211320 запросить цену →		Original Table
1	C2311454 запросить цену →		Operation Panel Ass’y - Zoom (Chinese)
26	H5211359 запросить цену →		Decal - Original Table
2	C2311490 запросить цену →		Cover - Behind
3	C2311491 запросить цену →		Key Sheet - Behind (NA)
27	H5211160 запросить цену →		Stopper Pressure Plate
3	C2311496 запросить цену →		Key Sheet - Behind (EU)
28	C2263306 запросить цену →		Decal - Rear Original Set
3	C2311501 запросить цену →		Key Sheet - Behind (Chinese)
29	C2315125 запросить цену →		Operation Panel Board
3	C2311506 запросить цену →		Key Sheet - Behind - Zoom (Chinese)
30	C2263308 запросить цену →		Platen Cover Spacer
4	C2263302 запросить цену →		Both Adhesive Tape
5	C2311492 запросить цену →		Key Sheet - Center (NA)
5	C2311497 запросить цену →		Key Sheet - Center (EU)
5	C2311502 запросить цену →		Key Sheet - Center (Chinese)
6	C2311493 запросить цену →		Key Sheet - Autocycle (NA)
6	C2311498 запросить цену →		Key Sheet - Autocycle (EU)
6	C2311503 запросить цену →		Key Sheet - Autocycle (Chinese)
7	C2311494 запросить цену →		Key Sheet - Start (NA)
7	C2311499 запросить цену →		Key Sheet - Start (EU)
7	C2311504 запросить цену →		Key Sheet - Start (Chinese)
8	C2311495 запросить цену →		Key Sheet - Stop (NA)
8	C2311500 запросить цену →		Key Sheet - Stop (EU)
8	C2311505 запросить цену →		Key Sheet - Stop (Chinese)
9	H5211104 запросить цену →		Shading Sheet
10	C2263341 запросить цену →		Operation Panel Harness
11	H5211105 запросить цену →		Platen Cover Ass’y
12	C2263301 запросить цену →		Original Scale
13	H5211124 запросить цену →		Scale - Side
14	C2263336 запросить цену →		Connector Cover
15	H5211103 запросить цену →		Cover - Original Tray
101	09513006B запросить цену →		Philips Screw With Flat Washer - M3x6
16	H5211110 запросить цену →		Exposure Glass
102	03530060Z запросить цену →		Screw - M3X6
17	C2263335 запросить цену →		ADF Cover
103	03530080Z запросить цену →		Philips Trass Head Screw - M3x8
18	C2263305 запросить цену →		Decal - Front Original Set
104	03530100Z запросить цену →		Bind Screw - M3x10
19	H5211356 запросить цену →		Sheet
105	07010030Z запросить цену →		Flat Washer - M3
20	H5211324 запросить цену →		Original Guide Cover
21	H5211357 запросить цену →		Decal - Original Level
106	04503008B запросить цену →		Tapping Screw - M3x8

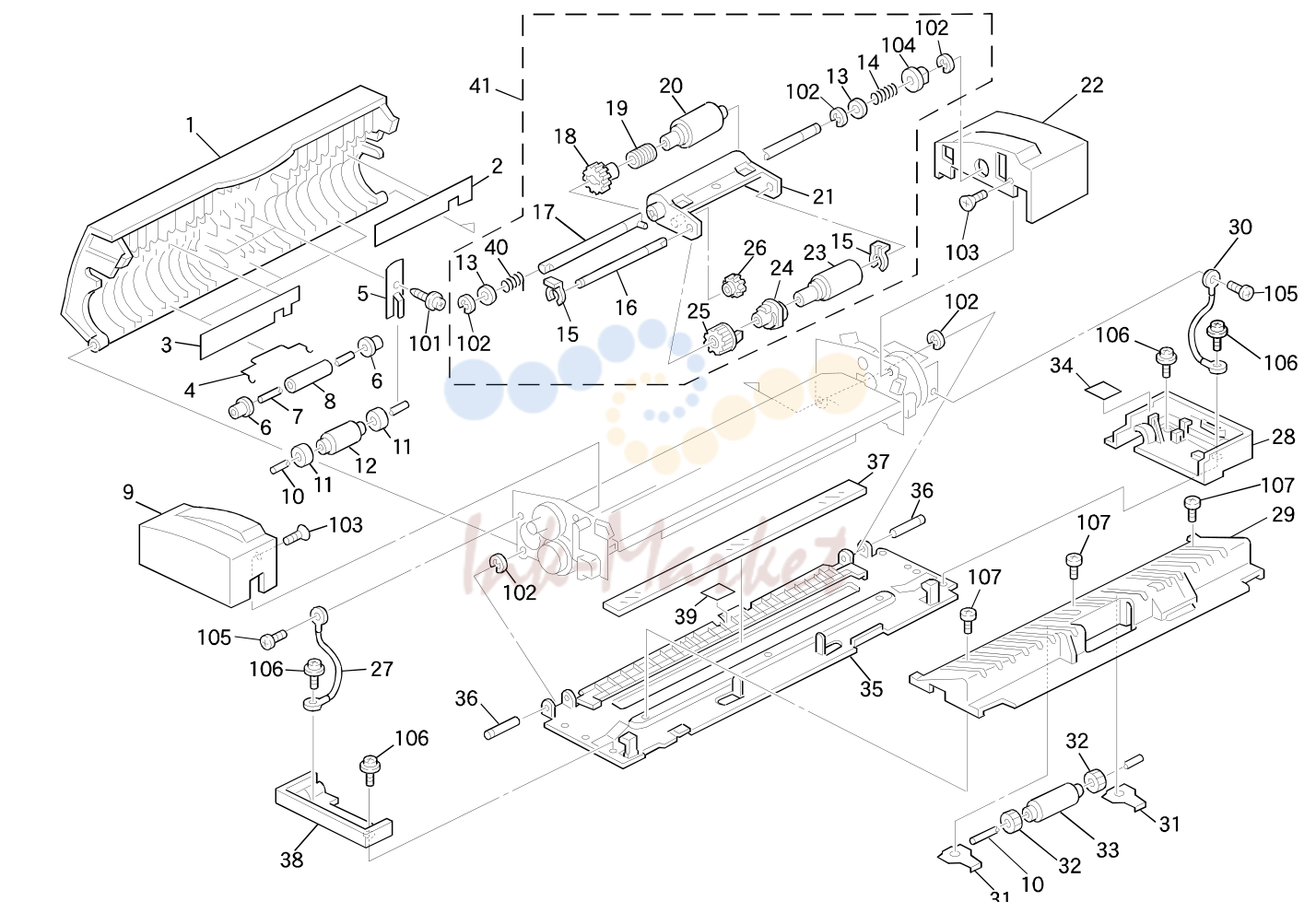

3. ADF Unit 1

№	Артикул	Альт. артикул	Описание
1	H5211257 запросить цену →		Upper Cover - ADF
36	H5211310 запросить цену →		Pin Shaft
37	H5211278 запросить цену →		Exposure Glass - ADF Option
2	H5211342 запросить цену →		Guide Mylar - Rear
3	H5211334 запросить цену →		Guide Mylar - Front
38	H5211338 запросить цену →		Cover - Front - Lower
39	H5211364 запросить цену →		Guide Sheet
4	H5211304 запросить цену →		Spring R1
40	H5211317 запросить цену →		Pressure Spring
5	H5211303 запросить цену →		Spring Plate - R0
41	H5211210 запросить цену →		ADF Roller Unit
6	H5211354 запросить цену →		Collar R1
7	H5211307 запросить цену →		Guide Roller Shaft
8	H5211301 запросить цену →		Pressure Roller - R1
9	H5211318 запросить цену →		Cover - Front
10	H5211306 запросить цену →		Guide Roller Shaft
11	H5211348 запросить цену →		Collor R0
12	H5211337 запросить цену →		Guide Roller R0
13	H0062316 запросить цену →		Spacer - Pick-up Clutch
14	H5211314 запросить цену →		Spring Clutch - M6
15	H0813407 запросить цену →		Snap Ring - M2.5
16	H5211294 запросить цену →		Shaft - Pickup
17	H5211292 запросить цену →		Shaft - Feed Roller
18	H5211286 запросить цену →		Gear - Feed Roller
19	H5211316 запросить цену →		Spring Clutch - M9
20	H5211367 запросить цену →		Feed Roller
21	H5211268 запросить цену →		Bracket - Pickup
22	H5211328 запросить цену →		Cover - Rear - ADF
23	H5211366 запросить цену →		ADF Pickup Roller
24	H5211288 запросить цену →		Collar - Pickup
25	H5211287 запросить цену →		Gear - Pickup Roller
26	H0811046 запросить цену →		Idler Gear - ADF Pick-up Roller
27	H5215332 запросить цену →		Grownding Wire
28	H5211330 запросить цену →		Cover - Rear/lower - ADF
29	H5211259 запросить цену →		Guide Plate R2
101	08025230 запросить цену →		Tapping Screw - M3x10
30	H5215331 запросить цену →		Grownding Wire
102	07200040E запросить цену →		Retaining Ring - M4
31	H5211305 запросить цену →		Spring Plate R2
103	03230060B запросить цену →		Philips Sunk Screw - M3x6
104	08053386 запросить цену →		Bushing - 8mm
32	H5211319 запросить цену →		Exit Roller Colar
105	03130030B запросить цену →		Philips Pan Head Screw - M3x3
33	H5211302 запросить цену →		Guide Roller R2
34	H5211368 запросить цену →		Sheet - Interlock SW.
106	09513006B запросить цену →		Philips Screw With Flat Washer - M3x6
35	H5211214 запросить цену →		Base - ADF
107	03130060B запросить цену →		Philips Pan Head Screw - M3x6

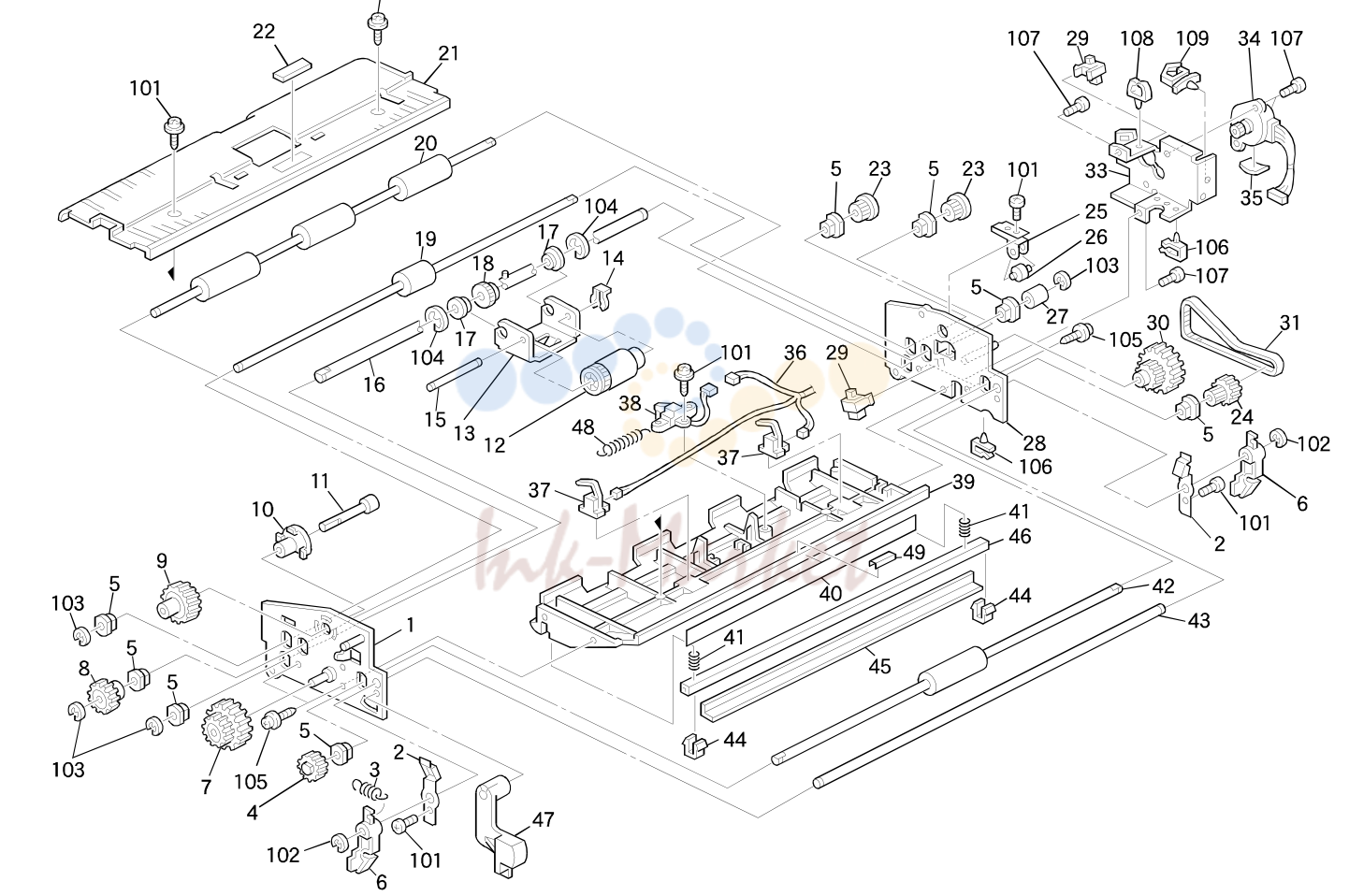

4. ADF Unit 2

№	Артикул	Альт. артикул	Описание
1	H5211261 запросить цену →		Front Side Plate
37	H5215011 запросить цену →		Document Sensor - S1/S3
38	H5215012 запросить цену →		Document Sensor - S2
2	H5211308 запросить цену →		Lock Spring
3	H5211336 запросить цену →		Lock Spring
39	H5211254 запросить цену →		Lower Guide Plate
4	H5211281 запросить цену →		R2 Drive Gear
40	H5211331 запросить цену →		Antistatic Brush
5	H5211311 запросить цену →		Busing
41	H5211341 запросить цену →		Plessuer Spring
6	H5211297 запросить цену →		Lock Lever
42	H5211252 запросить цену →		R2 Roller
7	H5211282 запросить цену →		Joint Gear
43	H5211299 запросить цену →		Lock Shaft
44	H5211312 запросить цену →		Pressuer Shaft Holder
8	H5211283 запросить цену →		Front Drive Gear - Reverce
9	H5211284 запросить цену →		Front Drive Gear - Feed
45	C5753420 запросить цену →		Standard White Sheet
10	H5211290 запросить цену →		Busing
46	H5211289 запросить цену →		Pressure Plate
47	H5211321 запросить цену →		Release Lever
11	H5211293 запросить цену →		Joint Shaft
48	H5211360 запросить цену →		Spring
12	H5211372 запросить цену →		Reverse Rollefr
49	H5211365 запросить цену →		Antistatic Brushi
13	H5211374 запросить цену →		Bracket - Reverse
14	H0813407 запросить цену →		Snap Ring - M2.5
15	H5211295 запросить цену →		Shaft - Separation Roller
16	H5211276 запросить цену →		Shaft - Separation Unit
17	H5211296 запросить цену →		Bushing
18	H5211285 запросить цену →		Middle Drive Gear - Reverce
19	H5211250 запросить цену →		R0 Roller
20	H5211251 запросить цену →		R1 Roller
21	H5211258 запросить цену →		Separation Guide
22	H5211350 запросить цену →		Pad - Pick-up
23	H5211280 запросить цену →		Pulley R1
24	H5211340 запросить цену →		Pulley R2
25	H5211300 запросить цену →		Spring Plate
26	H0811065 запросить цену →		Timing Belt - Idler
101	08025205 запросить цену →		Tapping Screw - M3x6
27	H5211335 запросить цену →		Bushing - 8x10mm
28	H5211264 запросить цену →		Rear Side Plate
102	07200040E запросить цену →		Retaining Ring - M4
29	H5155018 запросить цену →		Cover Switch - Fusing Exit
103	07200060E запросить цену →		Retaining Ring - M6
104	07200070E запросить цену →		Retaining Ring - M7
30	H5211279 запросить цену →		Joint Gear
31	H5211309 запросить цену →		Timing Belt
105	08025206 запросить цену →		Tapping Screw - M3x8
106	11050283 запросить цену →		Clamp
33	H5211267 запросить цену →		Motor Bracket
107	03130030B запросить цену →		Philips Pan Head Screw - M3x3
34	H5215010 запросить цену →		Scanner Motor - ADF
35	H5211358 запросить цену →		Motor Cushion
108	11050153 запросить цену →		Clamp
109	11050260 запросить цену →		Wire Saddle
36	H5215336 запросить цену →		Harness - ADF - L

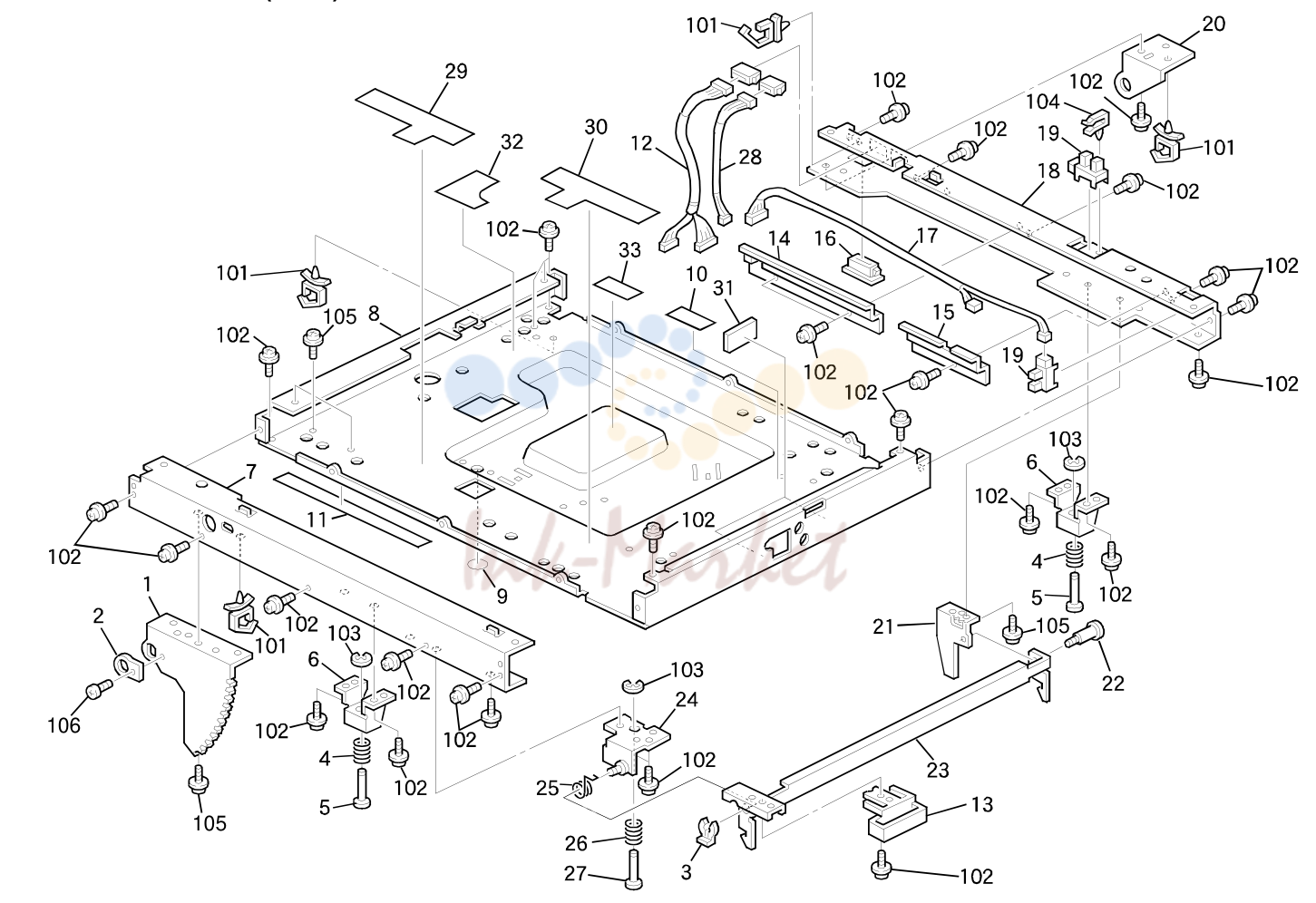

5. Scanner Section 1 (C231)

№	Артикул	Альт. артикул	Описание
101	11050310 запросить цену →		Wire Clamp
1	C2263011 запросить цену →		Sector Gear
102	09513006B запросить цену →		Philips Screw With Flat Washer - M3x6
2	H5211073 запросить цену →		Bushing - M10
103	07200030E запросить цену →		Retaining Ring - M3
3	H0062383 запросить цену →		Snap Ring
104	11050283 запросить цену →		Clamp
4	H5211101 запросить цену →		Spring - Center
5	H5211115 запросить цену →		Pin - CTM
105	09513006Z запросить цену →		Philips Screw With Flat Washer - M3x6
106	03530050Z запросить цену →		Philips Truss Head Screw - M3x5
6	H5211112 запросить цену →		Bracket - Center
7	H5211162 запросить цену →		Base - Front
8	H5211058 запросить цену →		Base - Main
9	C2072005 запросить цену →		Seal
10	C2311661 запросить цену →		Insulating Sheet - Right
11	H5211170 запросить цену →		Sheet - Flexible Board
12	H5215317 запросить цену →		Harness - ADF
13	H5211099 запросить цену →		Handle - Lock - Lever
14	H5211130 запросить цену →		Bracket - Harness
15	H5211132 запросить цену →		Bracket - Harness
16	H0043755 запросить цену →		Square Bushing
17	H5215318 запросить цену →		Harness - Book H.P. Sensor
18	H5211117 запросить цену →		Base - Rear
19	AW020021 запросить цену →		Photointerruptor - 175487-3
20	H5211089 запросить цену →		Fulcrum - Scanner Unit - Rear
21	C2311652 запросить цену →		Rear Lock Lever Bracket
22	C2263026 запросить цену →		Rear Lever Lock Pin
23	C2263018 запросить цену →		Lock Lever Ass’y
24	H5211090 запросить цену →		Bracket - Lock Lever - Front
25	H5211096 запросить цену →		Spring - Lock Lever
26	H5211100 запросить цену →		Spring - CTM
27	H5211144 запросить цену →		Pin - CTM - Long
28	H5215319 запросить цену →		Harness - ADF Motor
29	H5211189 запросить цену →		Sheet - Flexible Board
30	H5211196 запросить цену →		Sheet - Flexible Board
31	H5211177 запросить цену →		Sponge - Base
32	C2311663 запросить цену →		Insulating Sheet - Left
33	C2311662 запросить цену →		Insulating Sheet - Middle

6. Scanner Section 2 (C231)

№	Артикул	Альт. артикул	Описание
36	C2263332 запросить цену →		Edging - Small
1	H5211143 запросить цену →		Spring - Stopper
2	H5211151 запросить цену →		Grip - Stopper
37	H5211169 запросить цену →		Sheet - Flexible Board
38	H5211121 запросить цену →		Roller
3	C2311654 запросить цену →		Lower Stopper
4	H5211142 запросить цену →		Pin - Stopper
39	H5211221 запросить цену →		Sponge - Shaft - Scanner
5	C2311653 запросить цену →		Upper Stopper
40	H5211222 запросить цену →		Holder - Sponge
6	H5211164 запросить цену →		Bracket - Stopper - Upper
7	H5211155 запросить цену →		Bracket - Stopper - Base
8	H5211072 запросить цену →		Bracket - Flat Cable Holder
9	H5211085 запросить цену →		Ground Plate - Rear
10	H5211082 запросить цену →		Ground Plate - Front
11	H5225004 запросить цену →		Scanner Motor
12	H5221150 запросить цену →		Cushion - Scanner Motor
13	H5221064 запросить цену →		Motor Bracket
14	H5211081 запросить цену →		Pulley - Scanner
15	H5211074 запросить цену →		Timing Belt
16	H0062383 запросить цену →		Snap Ring
17	H5211071 запросить цену →		Spring Plate
18	H0811065 запросить цену →		Timing Belt - Idler
19	C2263331 запросить цену →		Enging - Long
20	H5211062 запросить цену →		Rail - Scanner
21	H5211069 запросить цену →		Holder - Flat Cable
22	H5211078 запросить цену →		Pulley - Scanner
23	H5215305 запросить цену →		Sensor Harness
24	H5211127 запросить цену →		Stopper - Shaft - Scanner
25	H5211075 запросить цену →		Bracket - Pulley - Scanner
26	H5211061 запросить цену →		Shaft - Slider
101	07200040E запросить цену →		Retaining Ring - M4
27	C2263320 запросить цену →		Contact Image Sensor - B4
28	H5211050 запросить цену →		Carriage - Scanner
102	09513012Z запросить цену →		Philips Screw W/H Flat Washer - M3X12
103	04513006B запросить цену →		Tapping Screw - M3x6
29	H5211054 запросить цену →		Slider - Carriage
30	H5211057 запросить цену →		Spring - Image Sensor
104	09513006B запросить цену →		Philips Screw With Flat Washer - M3x6
31	H5211122 запросить цену →		Bracket - Wire
105	11050310 запросить цену →		Wire Clamp
106	07200030E запросить цену →		Retaining Ring - M3
32	H5211079 запросить цену →		Wire - Scanner Drive
107	08025205 запросить цену →		Tapping Screw - M3x6
33	H5215001 запросить цену →		Lamp Stabilizer
108	07250100E запросить цену →		Retaining Ring C - M10
34	H5211080 запросить цену →		Spring - Wire
109	09513006Z запросить цену →		Philips Screw With Flat Washer - M3x6
35	C2263340 запросить цену →		Xenon Lamp Harness

7. Paper Table Section (C231)

№	Артикул	Альт. артикул	Описание
40	C2312997 запросить цену →		Decal - Paper Level
1	C2316017 запросить цену →		Front Lock Bracket
41	C2312971 запросить цену →		Lock Cam
2	C2312810 запросить цену →		Paper Table Spring
3	C2312800 запросить цену →		Paper Table Lift Bracket
42	C2312996 запросить цену →		Decal - Paper Set
4	C2312805 запросить цену →		Talbe Lift Slider
43	56062310 запросить цену →		Roller
44	C2315227 запросить цену →		Relay Harness
6	C2312790 запросить цену →		Front Paper Table Rack
10	C2312815 запросить цену →		Rack Spacer
45	C2312965 запросить цену →		Core
11	C2312796 запросить цену →		Rear Paper Table Rack
46	C2315229 запросить цену →		Paper Feed Harness
12	C2312806 запросить цену →		Table Position Feeler
47	C2312794 запросить цену →		Sensor Actuator
13	AW020075 запросить цену →		Photointerrupter
14	C2312825 запросить цену →		Sensor Bracket
15	C2312986 запросить цену →		Sensor Bracket
16	AW010076 запросить цену →		Photosensor - PS-117D1
17	C2315260 запросить цену →		Relay Harness
18	C2312980 запросить цену →		Side Fence
19	C2015015 запросить цену →		Seal - M10
20	C2175011 запросить цену →		Friction Pad - Paper Table
21	C2312940 запросить цену →		Paper Feed Table Ass’y
22	C2312997 запросить цену →		Decal - Paper Level
23	C2312990 запросить цену →		Magnet Catch Holder
24	C2312952 запросить цену →		Rear Stay
25	C2312964 запросить цену →		Table Adjuster
26	C2312973 запросить цену →		Lock Knob
101	04514006B запросить цену →		Tapping Screw - 4x6
27	C2312981 запросить цену →		Side Fence Lack
28	C2312983 запросить цену →		Spacer
102	09514006Z запросить цену →		Philips Screw With Flat Washer - M4
29	H5211325 запросить цену →		Original Guide Gear
103	09513012Z запросить цену →		Philips Screw W/H Flat Washer - M3x12
104	07200060E запросить цену →		Retaining Ring - M6
30	C2312985 запросить цену →		Spring
31	C2096168 запросить цену →		End Fence Washer
105	07200040E запросить цену →		Retaining Ring - M4
106	08011004 запросить цену →		Screw - M4X4
32	C2312970 запросить цену →		Lock Shaft
107	04513006B запросить цену →		Tapping Screw - M3x6
33	C2312951 запросить цену →		Front Stay
34	C2312956 запросить цену →		Base Cover
108	04504008B запросить цену →		Tapping Screw - 4x8
35	C2312961 запросить цену →		Rear Arm
109	04504006B запросить цену →		Tapping Screw:4x6
110	04503006B запросить цену →		Tapping Screw - M3x6
36	C2312960 запросить цену →		Front Arm
111	04503008B запросить цену →		Tapping Screw - M3x8
37	C2312947 запросить цену →		Base Ass’y
38	A4221423 запросить цену →		Washer
112	09604008Z запросить цену →		Flange Head Screw - 4x8
39	52191957 запросить цену →		Stepped Screw - M4
113	09514005Z запросить цену →		Philips Screw With Flat Washer - M4x5

8. Paper Feed Section (C231)

№	Артикул	Альт. артикул	Описание
1	C2312807 запросить цену →		Upper Registration Roller
101	05950080E запросить цену →		Hexagon Bolt - M5x8
2	C2312766 запросить цену →		Pressure Pin
102	07010050Z запросить цену →		Flat Washer - M5
103	07200080E запросить цену →		Retaining Ring - M8
3	C2312765 запросить цену →		Pressure Shaft
104	09513012Z запросить цену →		Philips Screw W/H Flat Washer - M3x12
4	C2312760 запросить цену →		Upper Registration Arm
5	50530419 запросить цену →		Bushing - 10mm
105	04514006B запросить цену →		Tapping Screw - 4x6
106	04513006B запросить цену →		Tapping Screw - M3x6
6	C2312890 запросить цену →		Sensor Bracket
107	07403008 запросить цену →		Ball Bearing - 8x22x7
7	C2312881 запросить цену →		Guide Plate
8	A0105700 запросить цену →		Sensor
108	05740040E запросить цену →		Hexagon Headless Set Screw - M4x4
109	07200030E запросить цену →		Retaining Ring - M3
9	C2312867 запросить цену →		Pressure Spring
110	09513006Z запросить цену →		Philips Screw With Flat Washer - M3x6
10	C2312770 запросить цену →		Pressuer Arm
11	C2312883 запросить цену →		Rear Guide Plate Bracket
111	05940080E запросить цену →		Bolt - M4x8
12	C2312882 запросить цену →		Front Guide Plate Bracket
112	07010040Z запросить цену →		Flat Washer - M4
113	05740050E запросить цену →		Hexagon Headless Set Screw - M4x5
13	C2312764 запросить цену →		Lower Registration Roller Ass’y
14	C2312774 запросить цену →		Bearing Holder Arm
114	11050042 запросить цену →		Wire Band
15	C2002266 запросить цену →		Bearing Holder
16	C2312781 запросить цену →		Paper Table Shaft
17	C2015051 запросить цену →		Pinion - 24t
18	C2035135 запросить цену →		Bushing - 10x14x5.9
19	C2312786 запросить цену →		Lift Gear
20	C2312896 запросить цену →		Separation Adjuster
21	C2312817 запросить цену →		Front Paper Feed Stay
22	C2312812 запросить цену →		Paper Lift Cover
23	C2312893 запросить цену →		Screw Holder
24	C2312892 запросить цену →		Adjusting Screw
25	C2312926 запросить цену →		Separation Bracket
26	C2312897 запросить цену →		Separation Spring Holder
27	C2312898 запросить цену →		Separation Spring
28	C2265075 запросить цену →		Paper Feed Stay
29	C2312905 запросить цену →		Friction Pad Ass’y
30	C2312761 запросить цену →		Sensor Sheet
31	C2312762 запросить цену →		Regist Sensor Sheet

9. Paper Registration (C231)

№	Артикул	Альт. артикул	Описание
101	07200040E запросить цену →		Retaining Ring - M4
1	C2312916 запросить цену →		Paper Feed Lever
2	C2312919 запросить цену →		Paper Pressure Plate
102	04514006B запросить цену →		Tapping Screw - 4x6
3	C2312922 запросить цену →		Pressure Roller
103	09513006Z запросить цену →		Philips Screw With Flat Washer - M3x6
104	11050283 запросить цену →		Clamp
4	C2312918 запросить цену →		Spring - Paper Feed Lever
5	C2312938 запросить цену →		Lever Knob
105	08011004 запросить цену →		Screw - M4X4
106	07200080E запросить цену →		Retaining Ring - M8
6	C2312917 запросить цену →		Spring - Paper Feed Pressure
7	C2312936 запросить цену →		Spring Anchor
107	06330160G запросить цену →		Parallel Pin - 3x16mm
8	C2312908 запросить цену →		Sensor Bracket
108	07200060E запросить цену →		Retaining Ring - M6
9	C2312907 запросить цену →		Paper Feed Stay
109	04514008B запросить цену →		Philips Tapping Screw - M4x8
110	04534006Z запросить цену →		Binding Self Tapping Screw - 4x6
10	C2312851 запросить цену →		Arm Stopper
11	C2312865 запросить цену →		Arm Retainer
12	C2312831 запросить цену →		Paper Feed Roller
13	C2312850 запросить цену →		Feed Arm
14	C2312820 запросить цену →		Feed Roller Position Feeler
15	50530419 запросить цену →		Bushing - 10mm
16	C2312847 запросить цену →		Pulley
17	C2312860 запросить цену →		Feed Timing Belt
18	C2312845 запросить цену →		Roller Shaft
19	C2312841 запросить цену →		Roller Shaft
20	C2311991 запросить цену →		Right Plotter Stay
21	C2312991 запросить цену →		Magnet Catch Bracket
22	C2312939 запросить цену →		Stay Cover
23	C2312934 запросить цену →		Decal - Paper Feed Pressure
23	C2312944 запросить цену →		Decal - Paper Feed Pressure (Chinese)
24	50540536 запросить цену →		Magnet Catch Ass’y
25	AW020075 запросить цену →		Photointerrupter
26	C2315266 запросить цену →		Paper Table Relay Harness
27	C2093133 запросить цену →		Retaining Ring - M6
28	56001086 запросить цену →		Spacer - 10.2
29	C2175079 запросить цену →		Paper Feed Magnetic Clutch
30	50530223 ✓ в наличии		Bushing - 8mm

10. Plotter Unit 1 (C231)

№	Артикул	Альт. артикул	Описание
1	C2312049 запросить цену →		Antistatic Brush Ass’y
101	08011135 запросить цену →		Philips Pan Head Screw - M3x3
2	C2312044 запросить цену →		Plotter Cover Ass’y
102	04513006B запросить цену →		Tapping Screw - M3x6
3	C2312046 запросить цену →		Tension Roller Guide
103	07200040E запросить цену →		Retaining Ring - M4
104	05740040E запросить цену →		Hexagon Headless Set Screw - M4x4
4	C2312040 запросить цену →		Front Release Plate
105	04503006B запросить цену →		Tapping Screw - M3x6
5	C2311961 запросить цену →		Front Spring
6	C2312112 запросить цену →		Tension Roller - B4
106	03140060B запросить цену →		Philips Pan Head Screw - M4x6
6	C2312113 запросить цену →		Tension Roller A4
7	C2311962 запросить цену →		Rear Spring
8	C2312030 запросить цену →		Rear Release Plate
9	C2312145 запросить цену →		Tension Roller Gear
10	C2312144 запросить цену →		Idler Gear
11	C2312142 запросить цену →		Platen Roller Gear
12	C2312242 запросить цену →		Master Flange
13	C2312106 запросить цену →		Ball Bearing - 6x13.5
14	C2312039 запросить цену →		Lock Lever Spring
15	C2312036 запросить цену →		Plotter Release Lever
16	C2312037 запросить цену →		Release Lever Knob
17	C2312104 запросить цену →		Platen Roller - B4
17	C2312105 запросить цену →		Platen Roller - A4
18	C2312108 запросить цену →		Lower Platen Cover
19	C2312271 запросить цену →		Cutter Unit
20	C2311955 запросить цену →		Joint Stay
21	C2311950 запросить цену →		Joint Pin
22	C2312275 запросить цену →		Connector Bracket
23	AW500012 запросить цену →		Push Switch
24	C2315243 запросить цену →		Cover Sensor Relay Harness
25	AG070004 запросить цену →		Magnetic Catch
26	C2312210 запросить цену →		Rear Master Holder - B4
26	C2312211 запросить цену →		Rear Master Holder - A4
27	C2312220 запросить цену →		Front Master Holder - B4
27	C2312221 запросить цену →		Front Master Holder (A4)
28	C2315240 запросить цену →		Plotter Harness
29	H0121181 запросить цену →		Bushing- 6mm
30	C2254052 запросить цену →		Plotter Base Cover

11. Plotter Unit 2 (C231)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	C2312085 запросить цену →		Upper Guide Plate
2	C2312083 запросить цену →		Lower Guide Plate Ass’y
102	08011135 запросить цену →		Philips Pan Head Screw - M3x3
3	C2312283 запросить цену →		Antistatic Brush
103	07200025E запросить цену →		Retaining Ring - M2.5
104	11050292 запросить цену →		Wire Saddle
4	C2312084 запросить цену →		Lower Guide Plate Ass’y
105	02420080Z запросить цену →		Screw - M2X8
5	C2312076 запросить цену →		Brake Roller
106	07200040E запросить цену →		Retaining Ring - M4
6	C2312073 запросить цену →		Front Brake Lever
7	C2312065 запросить цену →		Brake Roller Spring
107	11050144 запросить цену →		Harness Clamp
8	C2312052 запросить цену →		Master Position Plate
9	C2312063 запросить цену →		Rear Brake Lever
10	C2312054 запросить цену →		Position Spring
11	C2312151 запросить цену →		Thermal Head - B4
12	C2312157 запросить цену →		Side Spring
13	C2312156 запросить цену →		Middle Spring
14	C2312026 запросить цену →		Thermal Head Base
15	C2295825 запросить цену →		Master Sensor
16	C2312277 запросить цену →		Master Sensor Bracket
17	C2312092 запросить цену →		Thermal Head Guide
18	C2312095 запросить цену →		Master Guide Plate
19	C2315841 запросить цену →		Stepper Motor - Dc24v
20	C2312230 запросить цену →		Brake Shoe
21	C2312010 запросить цену →		Plotter Rear Plate
22	C2312134 запросить цену →		Platen Gear
23	C2312133 запросить цену →		Platem Gear
24	C2312273 запросить цену →		Sensor Bracket
25	AW020075 запросить цену →		Photointerrupter
26	C2312025 запросить цену →		Plotter Bottom Plate
27	C2312020 запросить цену →		Plotter Front Plate
28	C2312094 запросить цену →		Guide Sheet
29	C2312234 запросить цену →		Brake Pad
30	C2312055 запросить цену →		Master Edge Position Bracket

Каталог очень большой (1206 позиций). Показаны первые 11 узлов со схемами; полный список доступен по запросу.
