Ricoh FW 870 — каталог запчастей со схемами

Содержание

• 1. LOCATION OF UNIT
• 2. ORIGINAL FEED TABLE 1 (A174)
• 3. ORIGINAL FEED TABLE 2 (A174)
• 4. ORIGINAL FEED TABLE 3 (A174)
• 5. ORIGINAL FEED TABLE 4 (A174)

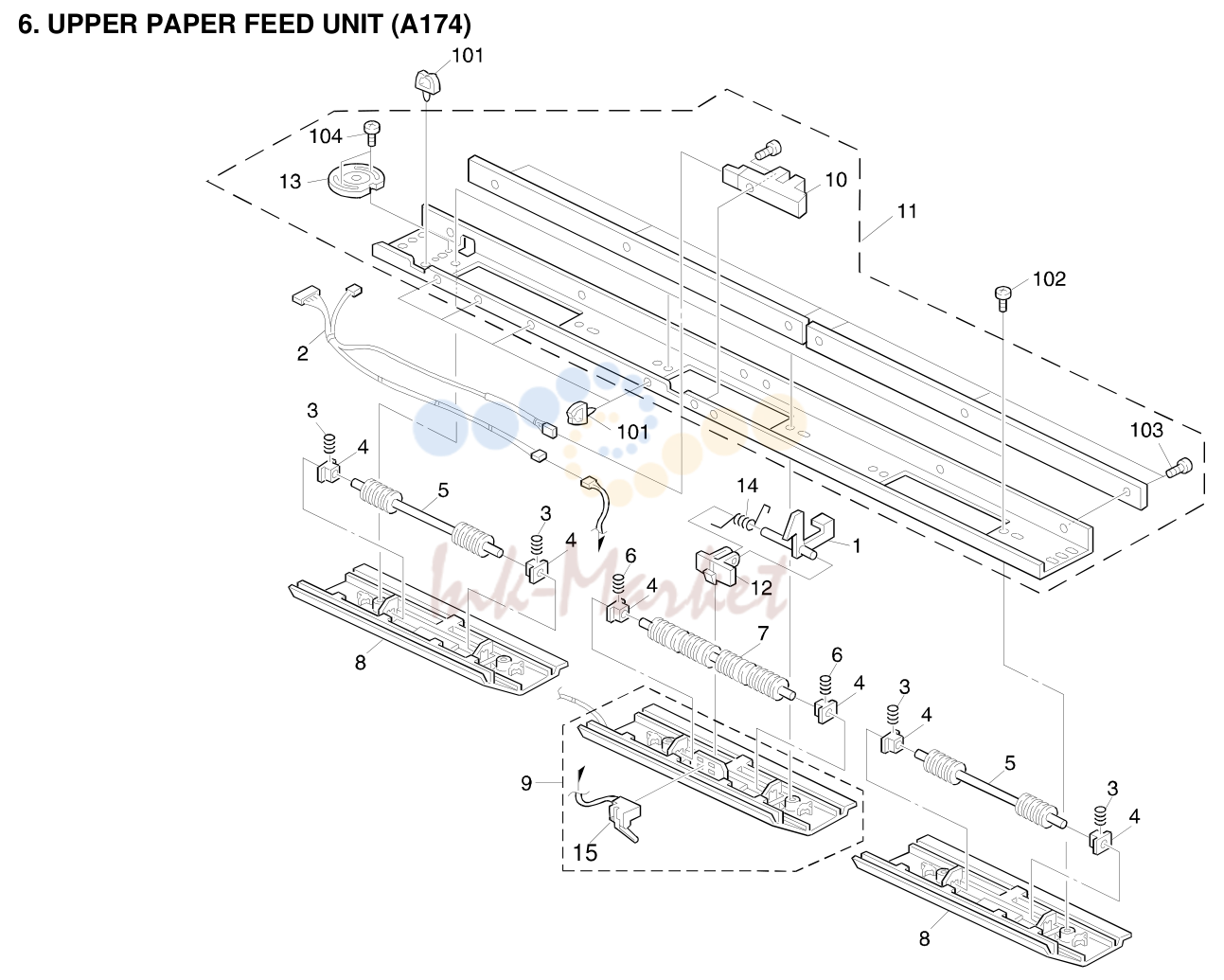

• 6. UPPER PAPER FEED UNIT (A174)

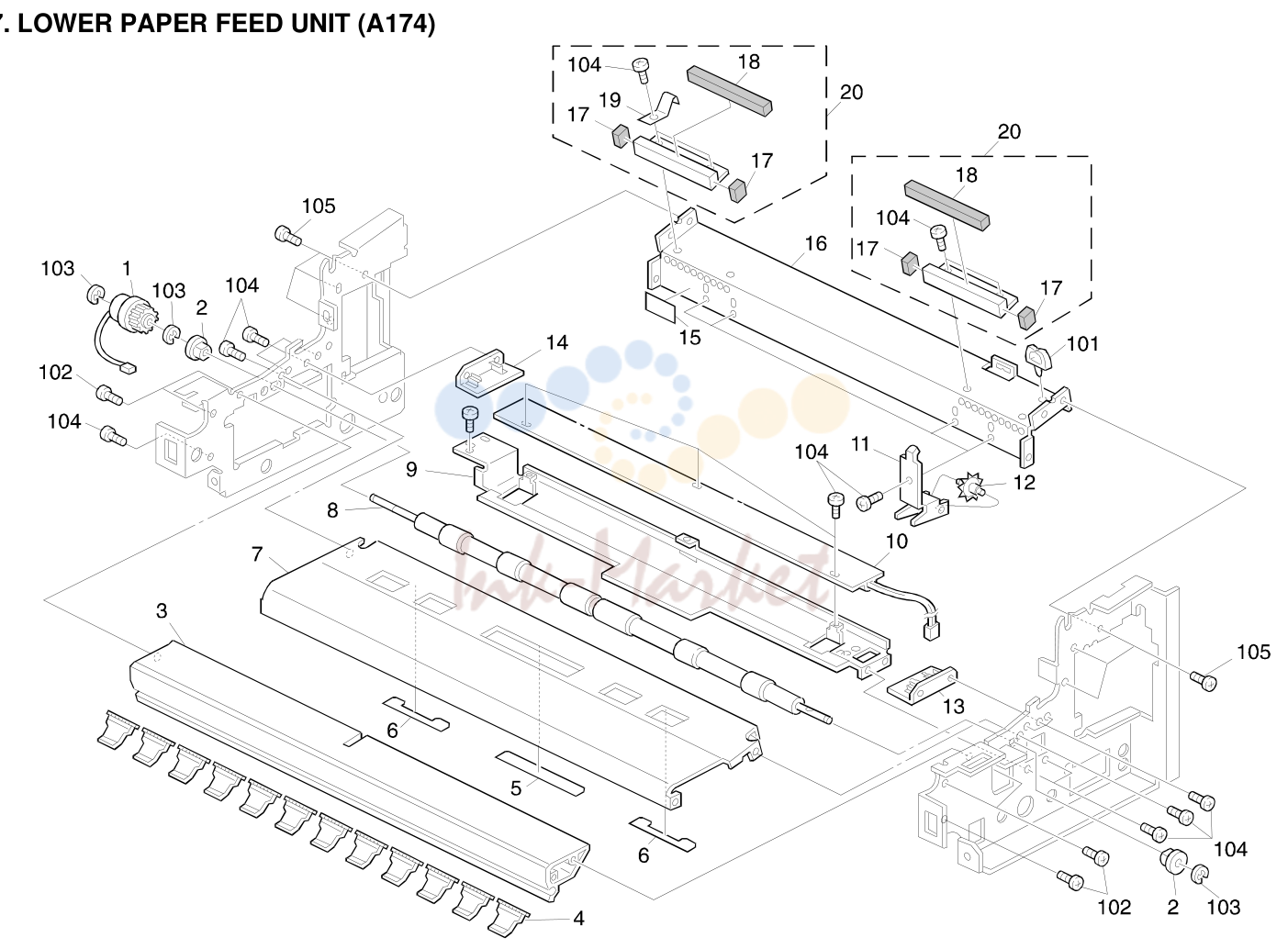

• 7. LOWER PAPER FEED UNIT (A174)

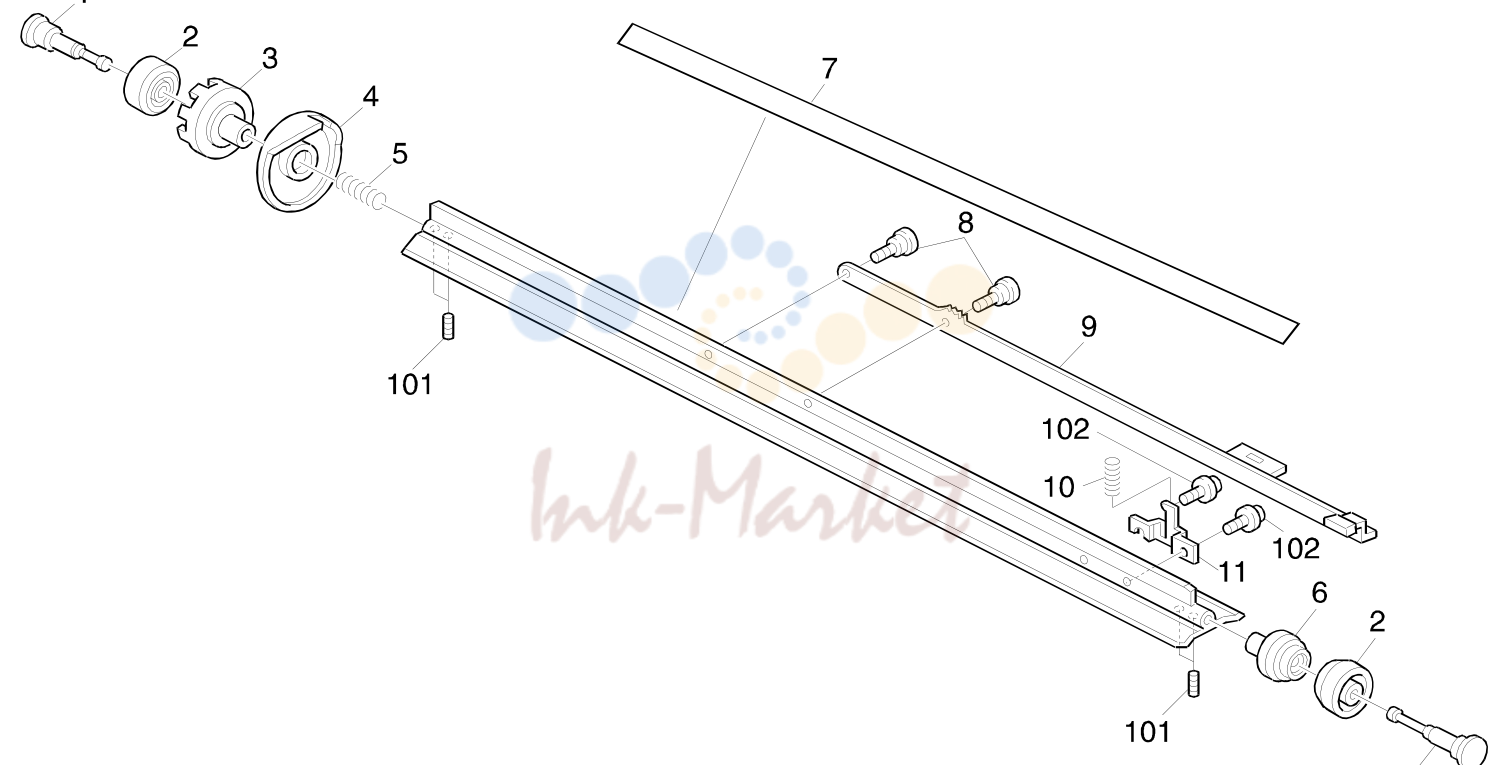

• 8. PAPER SPOOL (A174)

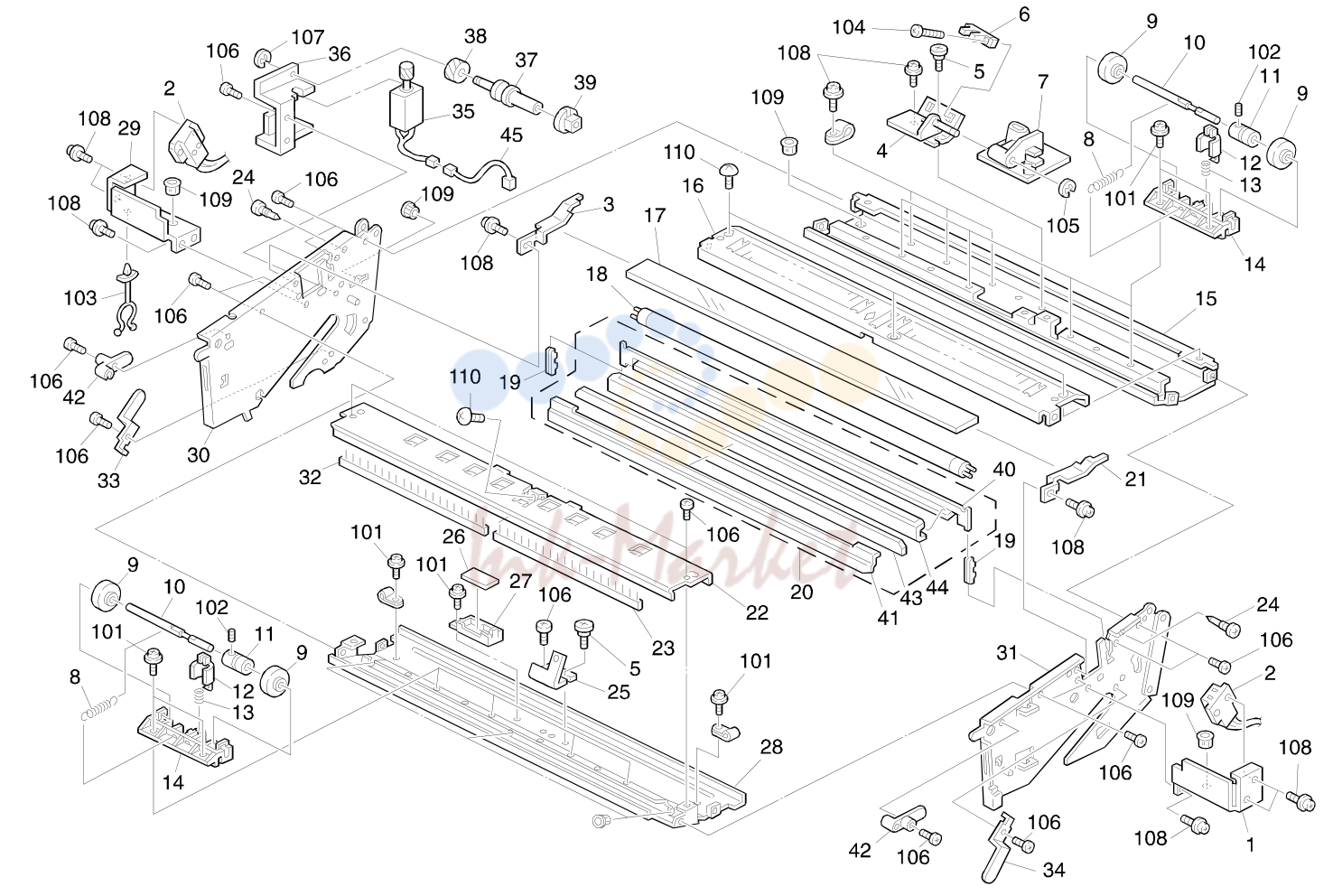

• 9. OPTICS SECTION (A174)

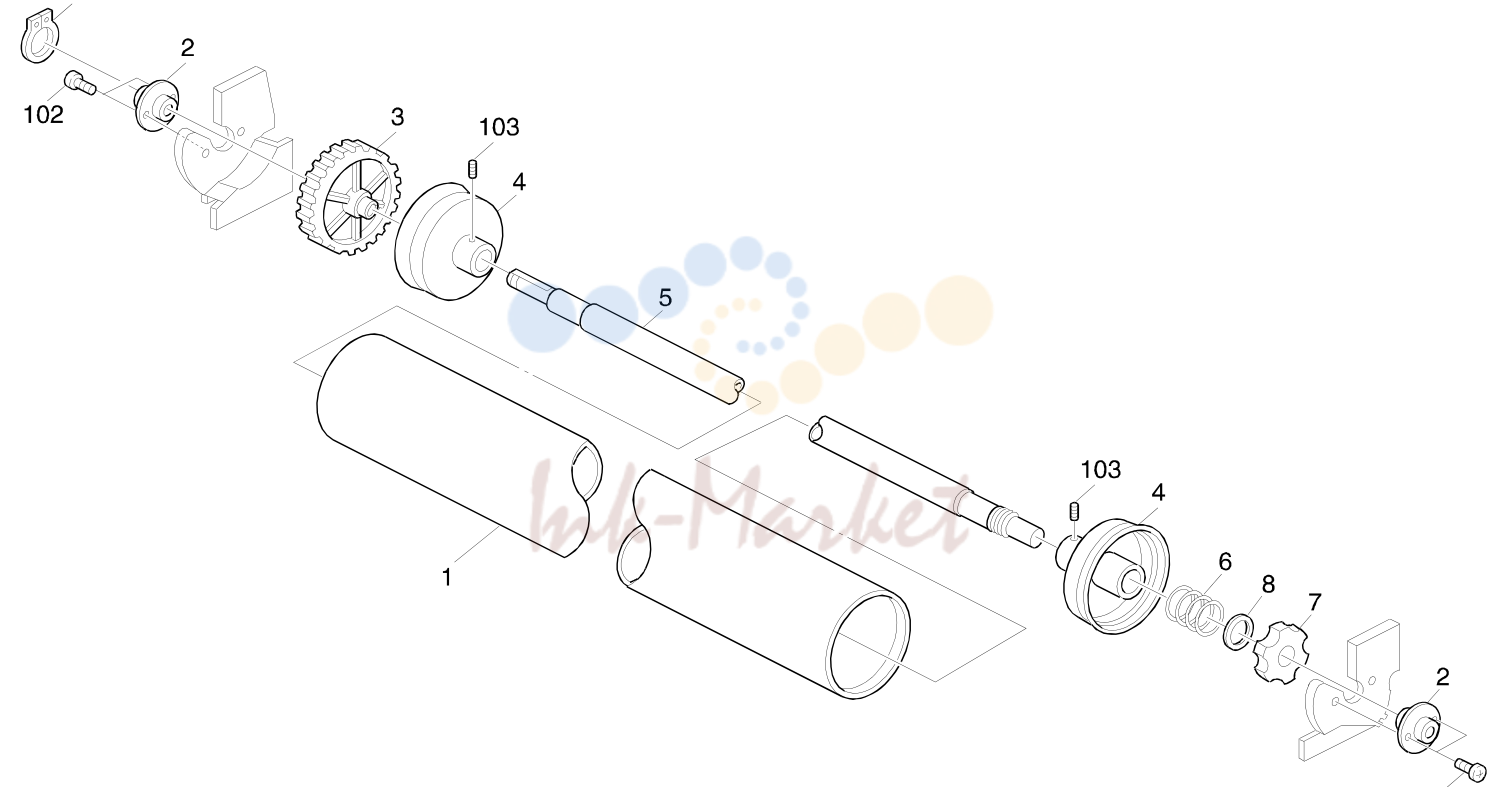

• 10. DRUM UNIT (A174)

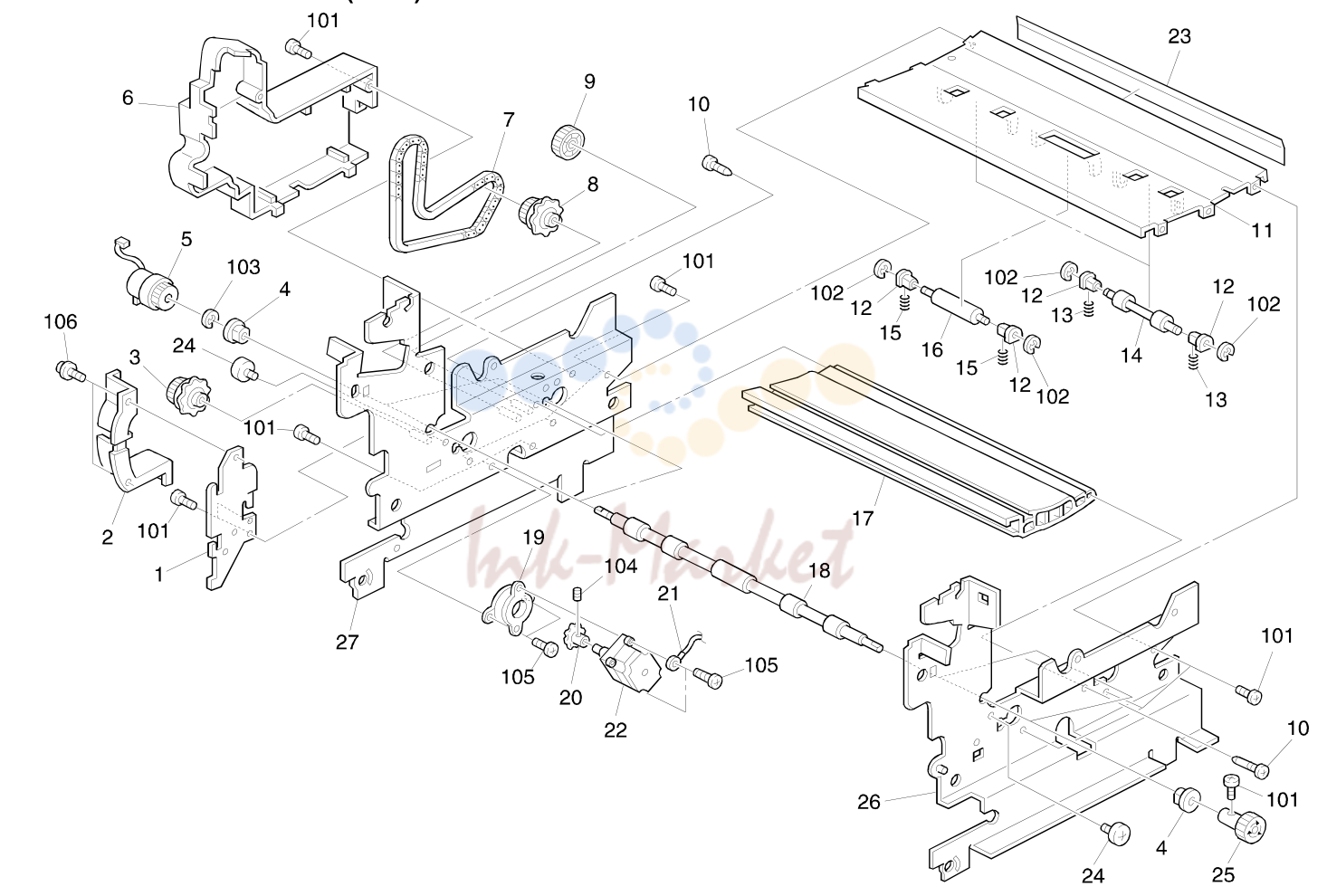

• 11. ROLL FEED SECTION 1 (A174)

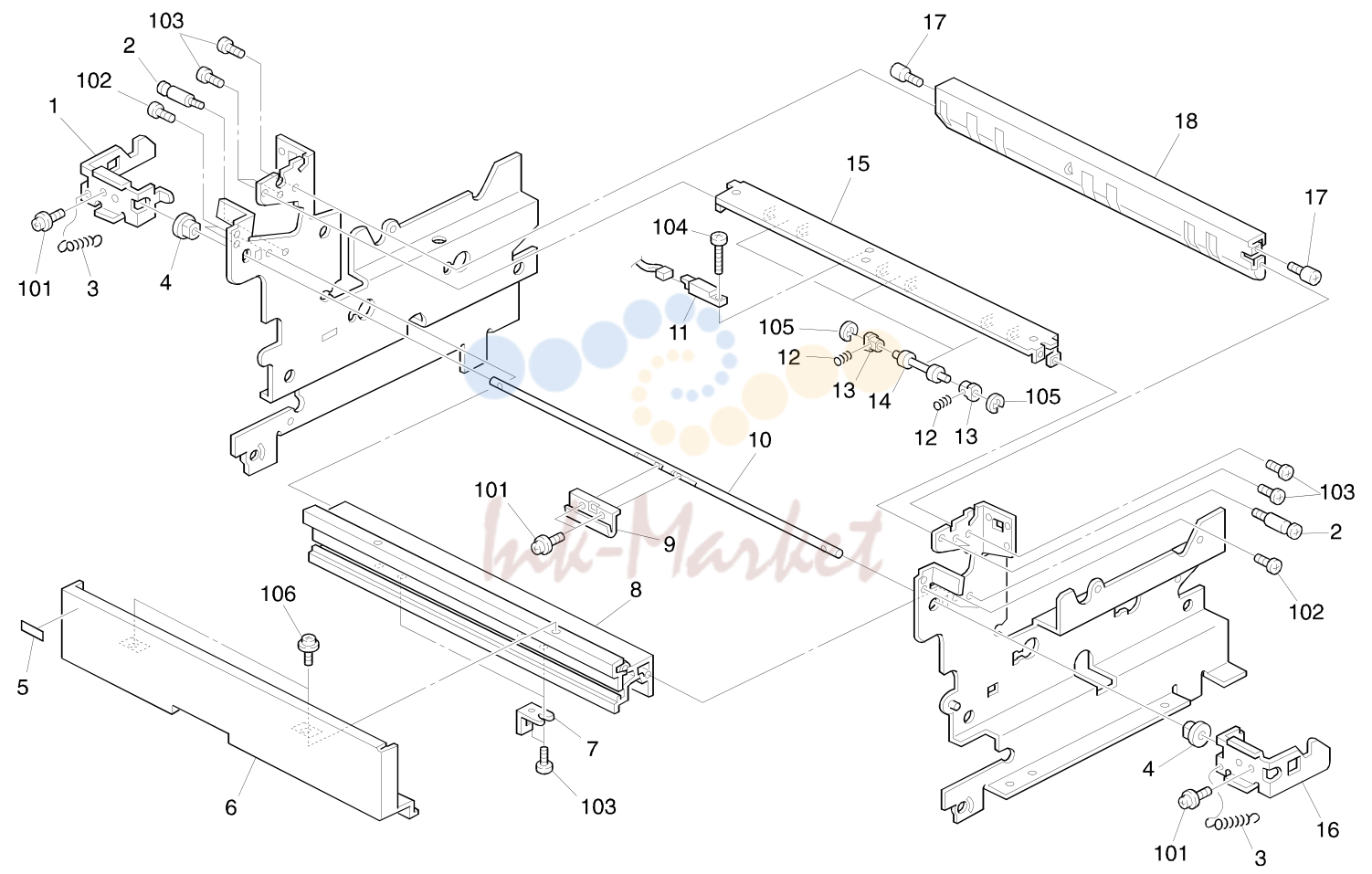

• 12. ROLL FEED SECTION 2 (A174)

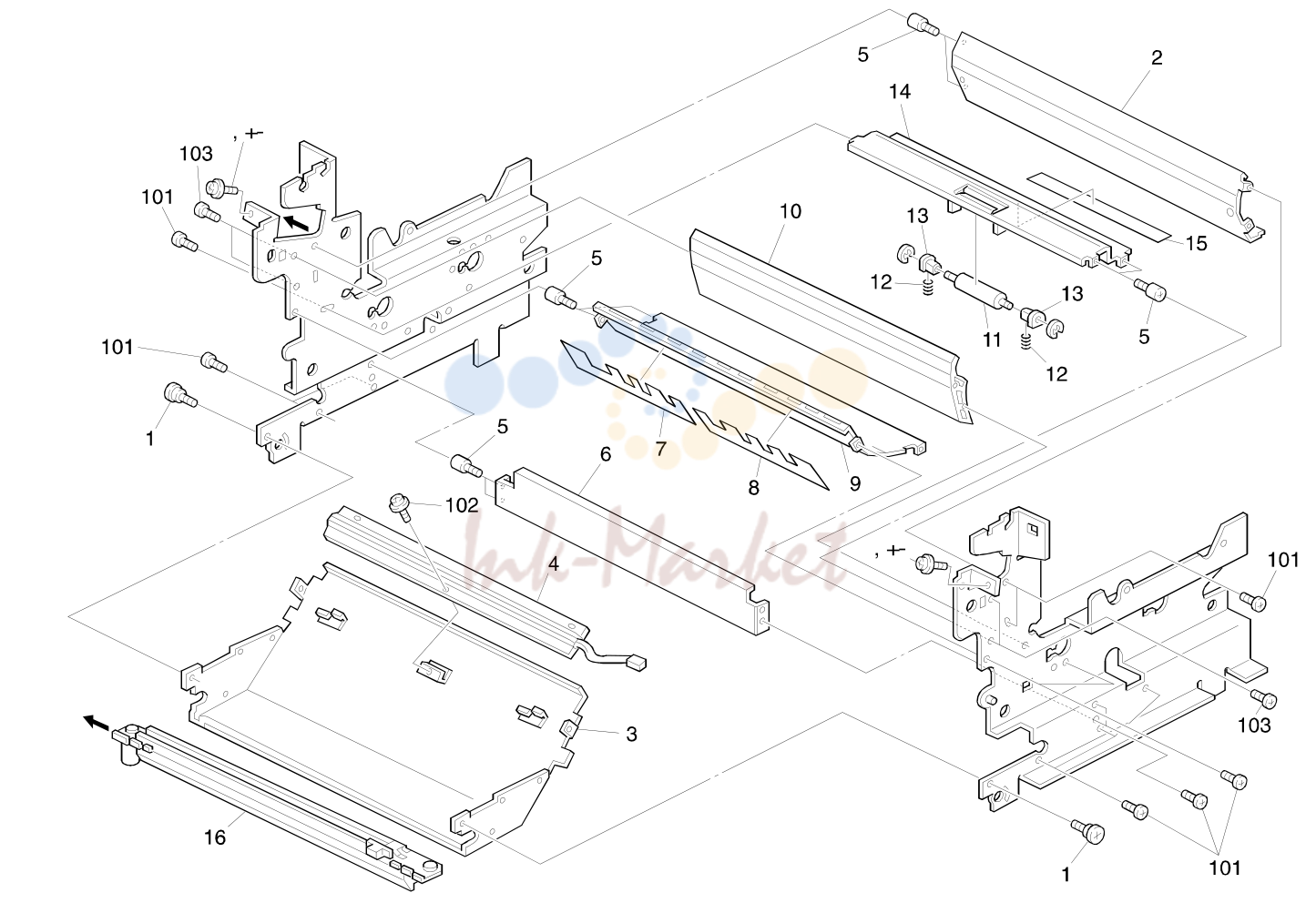

• 13. ROLL FEED SECTION 3 (A174)

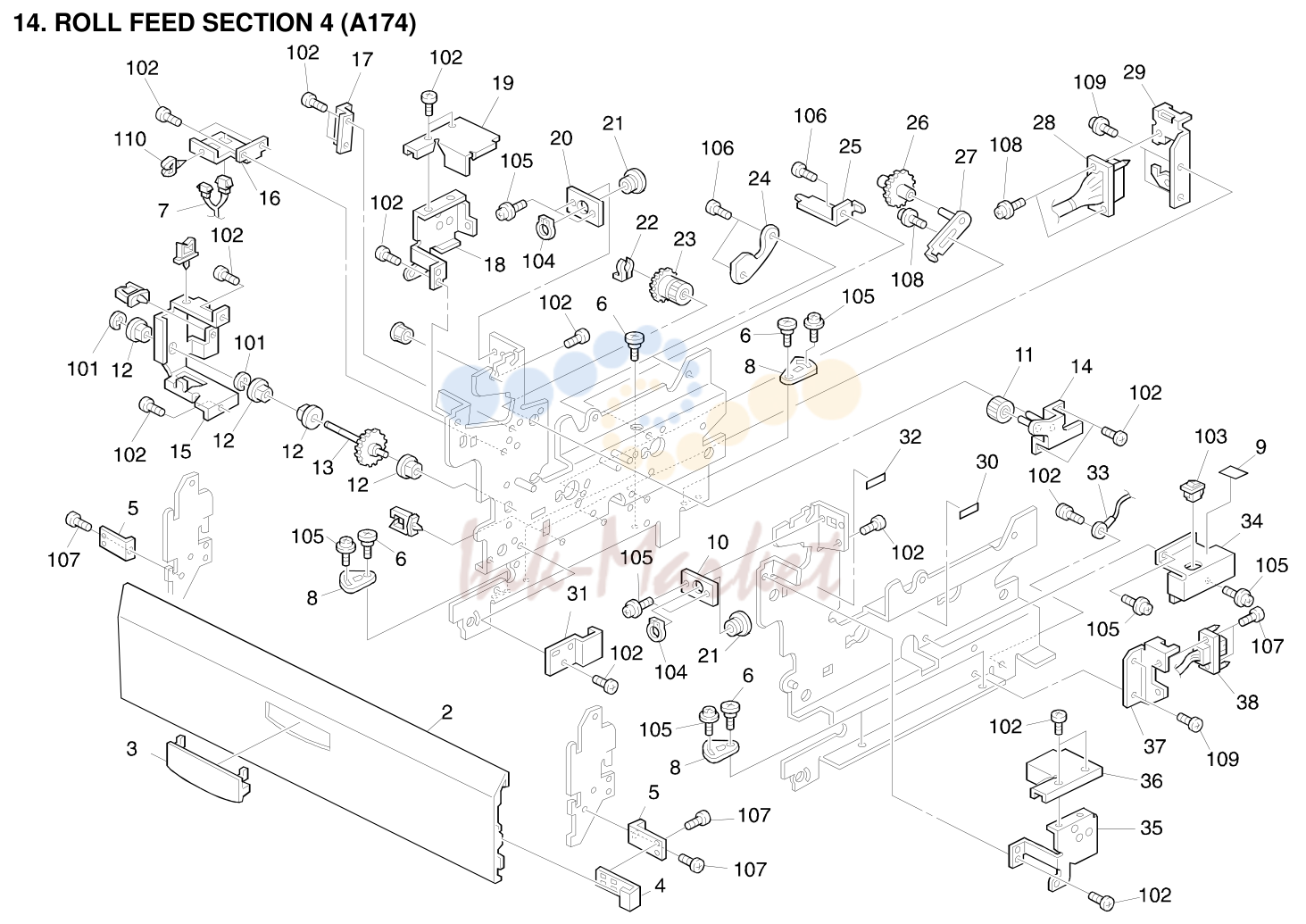

• 14. ROLL FEED SECTION 4 (A174)

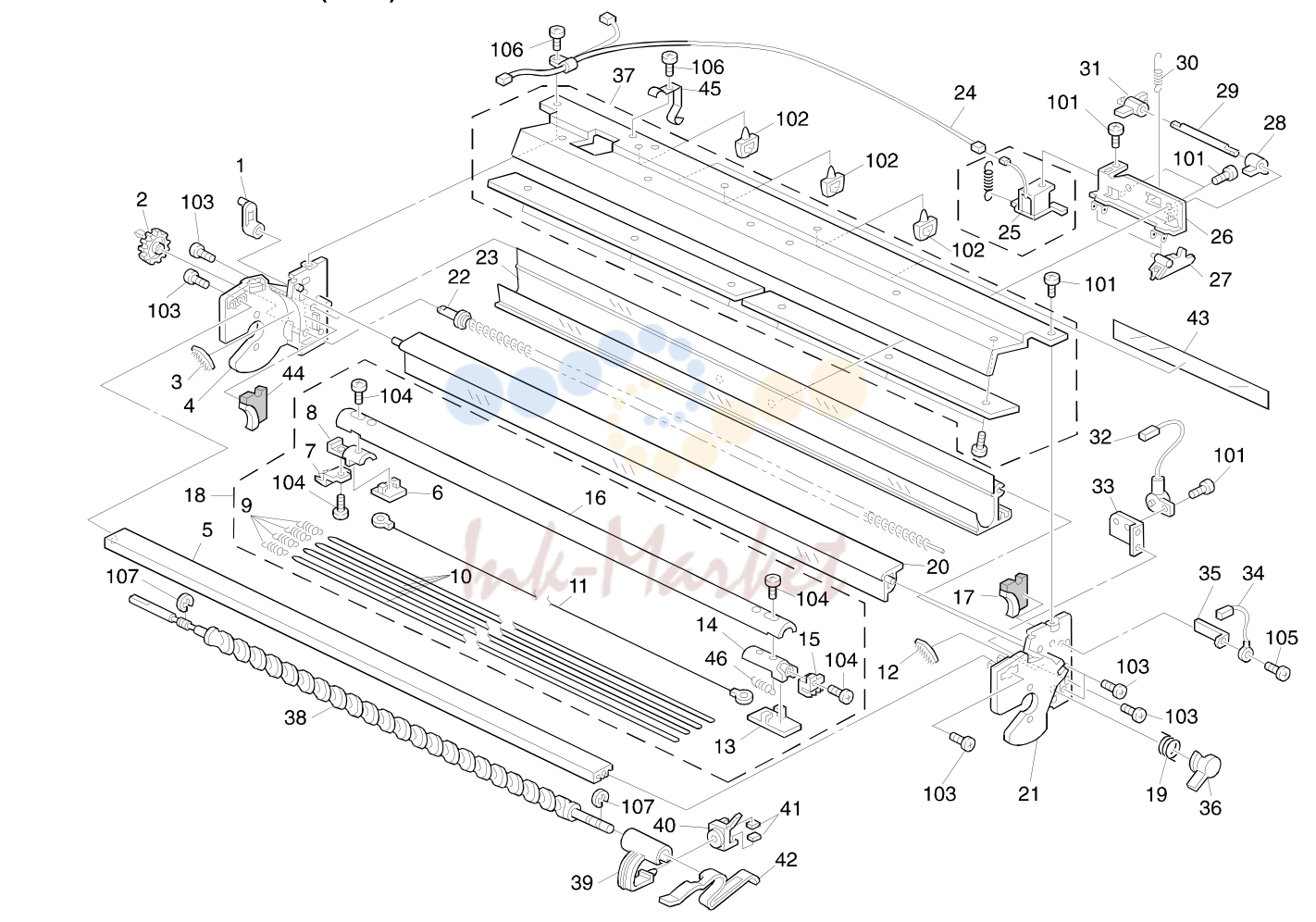

• 15. MAIN CORONA UNIT (A174)

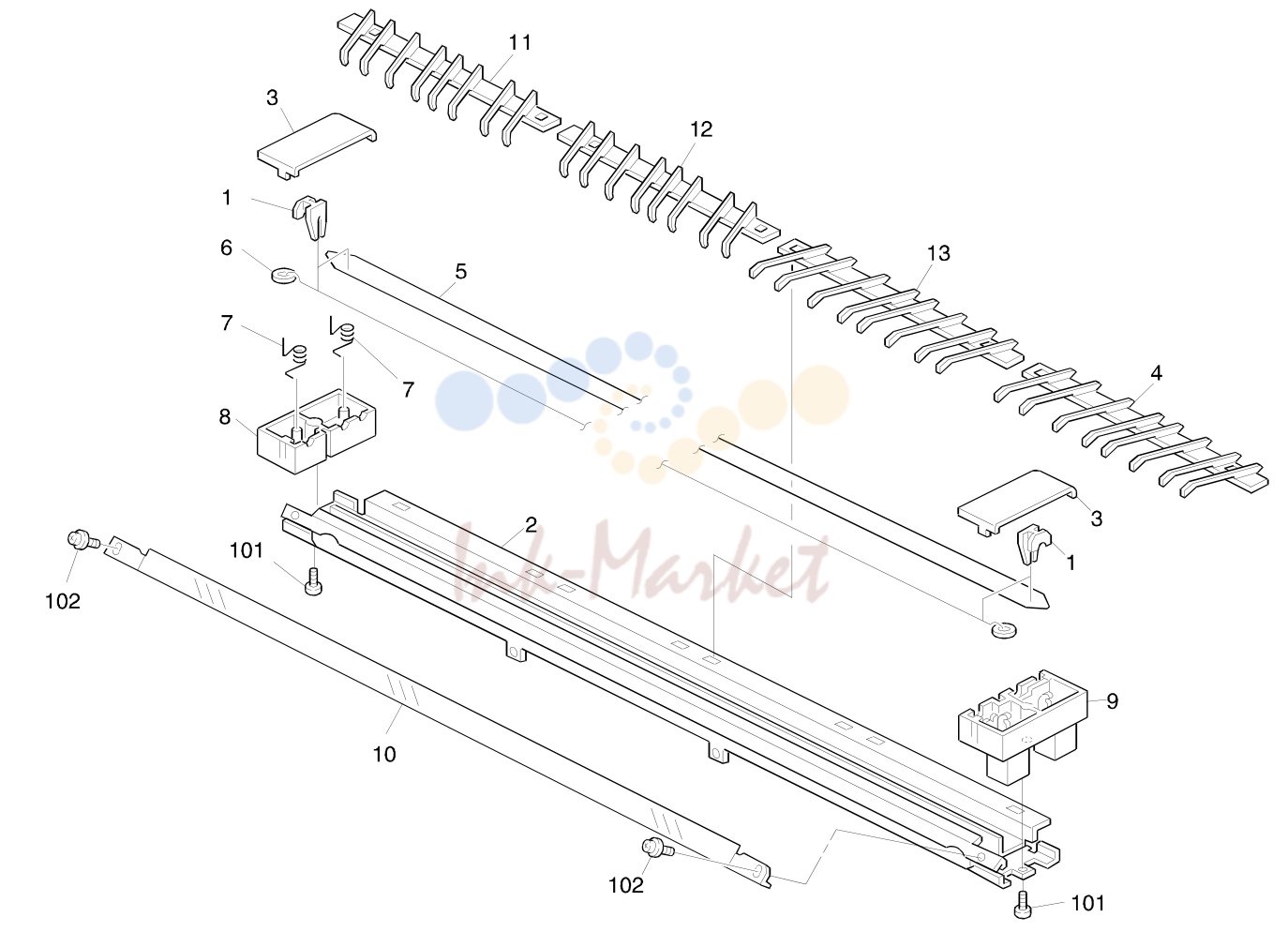

• 16. T/S CORONA UNIT (A174)

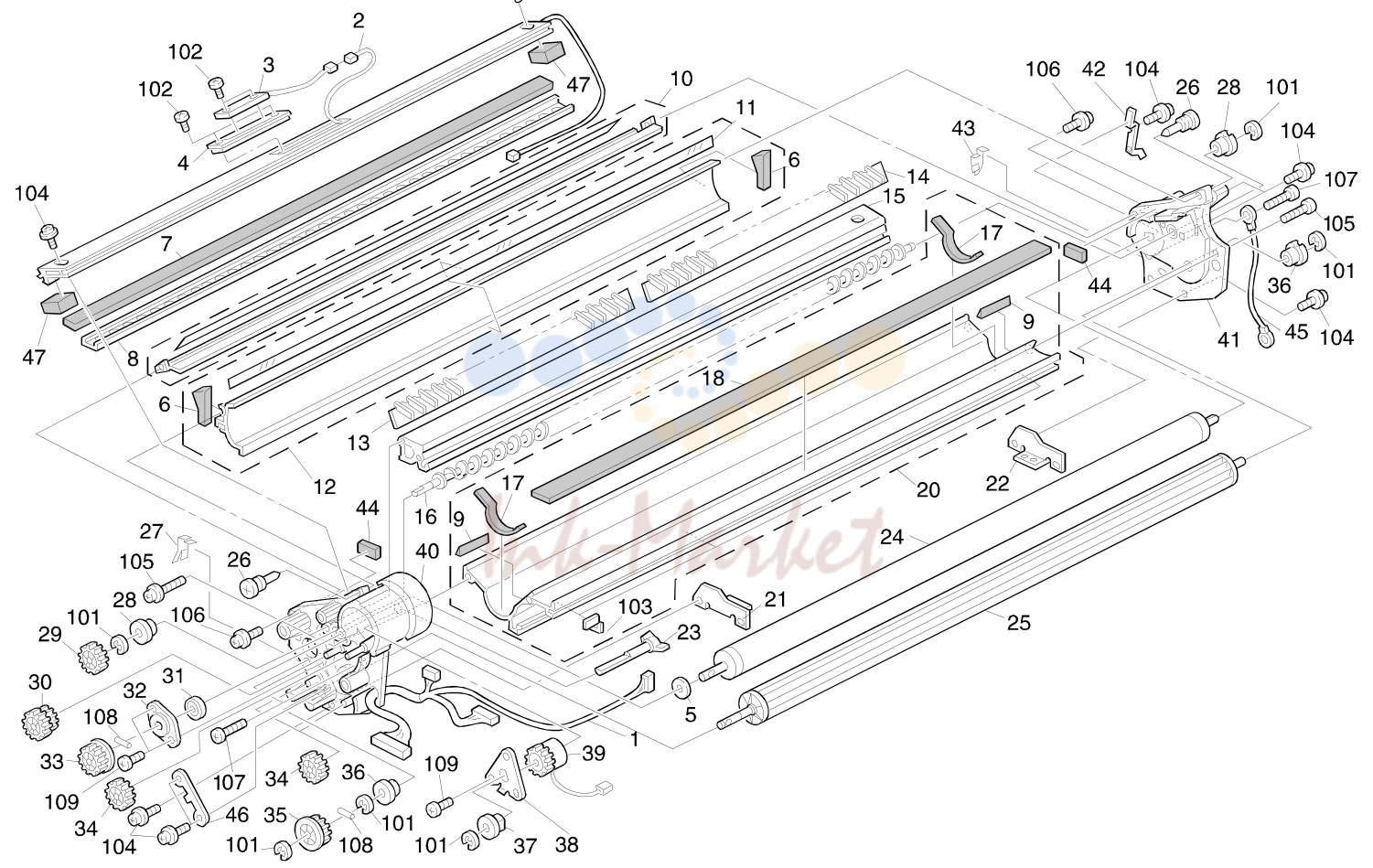

• 17. DEVELOPMENT UNIT (A174)
• 18. SEPARATION AND TRANSPORT UNIT (A174)
• 19. . FFUUSSIINNGG UUNNIITT ((AA117744))
• 20. VACUUME FAN SECTION (A174)
• 21. PAPER EXIT SECTION 1 (A174)
• 22. PAPER EXIT SECTION 2 (A174)
• 23. DRIVE SECTION (A174)
• 24. ELECTRICAL SECTION 8A174)
• 25. FRAME SECTION 1 (A174)
• 26. FRAME SECTION 2 (A174)
• 27. FRAME SECTION 3 (A174)
• 28. FRAME SECTION 4 (A174)
• 29. MAIN CONTROL BOARD (A174)
• 30. DECAL AND DOCUMENT (A174)
• 31. DECAL AND DOCUMENT (A174)

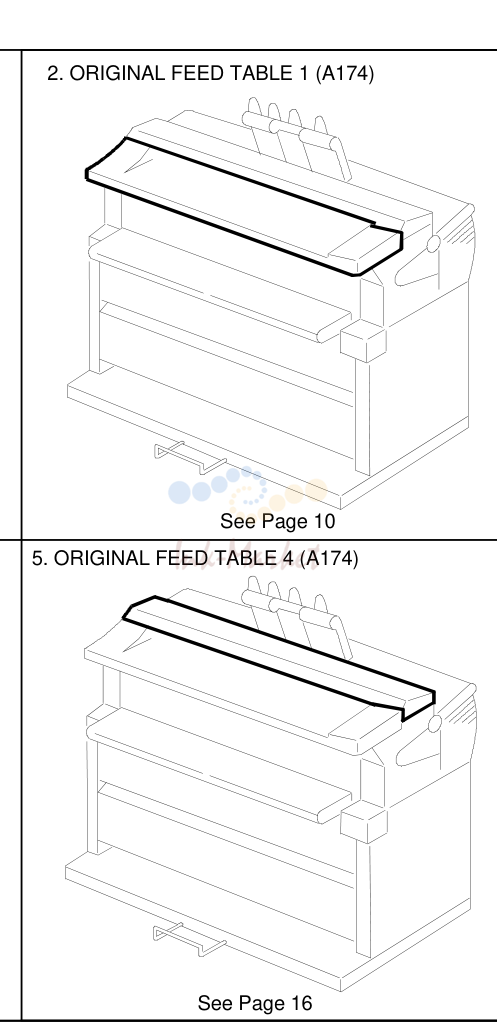

1. LOCATION OF UNIT

№	Артикул	Альт. артикул	Описание
1	A1632690 запросить цену →		Manual Feed Table - LT
32	A1743621 запросить цену →		Toner Collection Bottle
33	A1743640 запросить цену →		Toner Collection Pipe
1	A1632691 запросить цену →		Manual Feed Table - A4
34	AA153383 запросить цену →		Seal - 10x27x320
2	AA153382 запросить цену →		Seal - 8x65x88
3	A1741296 запросить цену →		Decal - Main Switch
35	A1743982 запросить цену →		Ozone Filter Casing
4	A1631351 запросить цену →		Toner Supply Cover
36	AA010097 запросить цену →		Ozone Filter - Transfer Tank
37	AA012097 запросить цену →		Dust Filter - Transfer Tank
5	A1631341 запросить цену →		Cover - Manual Feed - Entrance
38	AA000180 запросить цену →		Decal - Toner Collection
6	A1741302 запросить цену →		Left Paper Feed Cover
8	A1743871 запросить цену →		Lower Cover - By-pass Feed Table
9	AG020006 запросить цену →		Original Tray
10	AG020005 запросить цену →		Original Tray
11	A1744758 запросить цену →		Original Tray Holder
12	A1741291 запросить цену →		Front Paper Feed Cover Bracket
13	A1743880 запросить цену →		Left Cover - By-pass Feed (RIC)
13	A1743891 запросить цену →		Left Cover - By-pass Feed (OZALID/REGMA)
13	A1743881 запросить цену →		Left Cover - By-pass Feed (K+E)
14	A1741266 запросить цену →		Left Cover - Front Upper
15	54462824 запросить цену →		Screw - Duplex Guide Plate
16	A1741271 запросить цену →		Left Cover - Rear Upper
17	A1741326 запросить цену →		Rear Left Cover
18	A1634493 запросить цену →		Copy Tray Pocket Holder
19	A1634492 запросить цену →		Copy Tray Stand
20	A1634491 запросить цену →		Copy Tray
21	A1744490 запросить цену →		Copy Tray Guide Rod
22	A1631321 запросить цену →		Lower Rear Cover
23	A1744493 запросить цену →		Copy Tray Sheet
24	A1741321 запросить цену →		Rear Right Cover
25	A1741256 запросить цену →		Rear Cover - Right Upper
26	A1741251 запросить цену →		Front Cover - Right Upper
27	A1743901 запросить цену →		Right Cover - By-pass Feed (RIC)
27	A1743911 запросить цену →		Right Cover - By-pass Feed
28	A1741282 запросить цену →		Right Paper Feed Cover
102	11050042 запросить цену →		Wire Band
103	03430080F запросить цену →		Philips Truss Head Screw - M3x8
29	52155304 запросить цену →		Toner Overflow Sensor
104	09504006B запросить цену →		Screw - M4X6
30	A0073762 запросить цену →		Sensor Holder
105	04523006B запросить цену →		Tapping Screw - M3x6
31	A0073763 запросить цену →		Adhesive Tape - Sensor Holder

2. ORIGINAL FEED TABLE 1 (A174)

№	Артикул	Альт. артикул	Описание
1	AA143139 запросить цену →		Shoulder Screw - Pressure Arm
101	07010040B запросить цену →		Flat Washer - M4
2	A1744604 запросить цену →		Adjusting Plate - Platen Roller
102	05740040E запросить цену →		Hexagon Headless Set Screw - M4x4
103	11060241 запросить цену →		Bushing - 6.7mm
3	A1744600 запросить цену →		Left Arm - Platen Roller
4	AA080218 запросить цену →		Bushing
104	11050196 запросить цену →		Harness Clamp
105	09514006B запросить цену →		Philips Screw With Washer - M4x6
5	AF021056 запросить цену →		Platen Roller
6	AB013993 запросить цену →		Gear - 28Z
106	03140060B запросить цену →		Philips Pan Head Screw - M4x6
107	03440060F запросить цену →		Philips Truss Head Screw - M4x6
7	A1744602 запросить цену →		Right Arm - Platen Roller
108	04524012B запросить цену →		Tapping Bind Screw - M4x12
8	AB013992 запросить цену →		Gear - 28Z
109	09514008B запросить цену →		Philips Screw With Washer - M4x8
9	53041639 запросить цену →		Bushing - 8mm
110	07200060Z запросить цену →		Retaining Ring - M6
10	AF020373 запросить цену →		Original Transfer Roller - Small
111	07413808 запросить цену →		Ball Bearing - 8x16x5mm
11	54101291 запросить цену →		Return Lever Pin
12	AA132063 запросить цену →		Spacer - Spring
13	AA066279 запросить цену →		Release Spring
14	AA132195 запросить цену →		Collar
15	AA134103 запросить цену →		Arm Boss
16	AA132194 запросить цену →		Collar
17	A1744597 запросить цену →		Brake Roller Pad
18	A1744598 запросить цену →		Gear - 28Z
19	A1745626 запросить цену →		Original Harness
20	AW020008 запросить цену →		Photointerruptor
21	A1744574 запросить цену →		Upper Exit Sensor Bracket
22	A1634453 запросить цену →		Exit Driven Roller
23	A1744573 запросить цену →		Reverse Roller Spring
24	A1744575 запросить цену →		Lower Original Guide
25	A1744572 запросить цену →		Original Table Stay
26	A1744586 запросить цену →		Original Table - LT
26	A1744585 запросить цену →		Original Table - A4
27	AB030540 запросить цену →		Pulley
28	A1741452 запросить цену →		Operation Panel Assy(cid:0) - LT
28	A1741453 запросить цену →		Operation Panel Assy(cid:0) - A4
29	A1745621 запросить цену →		Lower DC Harness
30	AF016059 запросить цену →		Left Original Guide
30	AF016058 запросить цену →		Right Original Guide (Option)

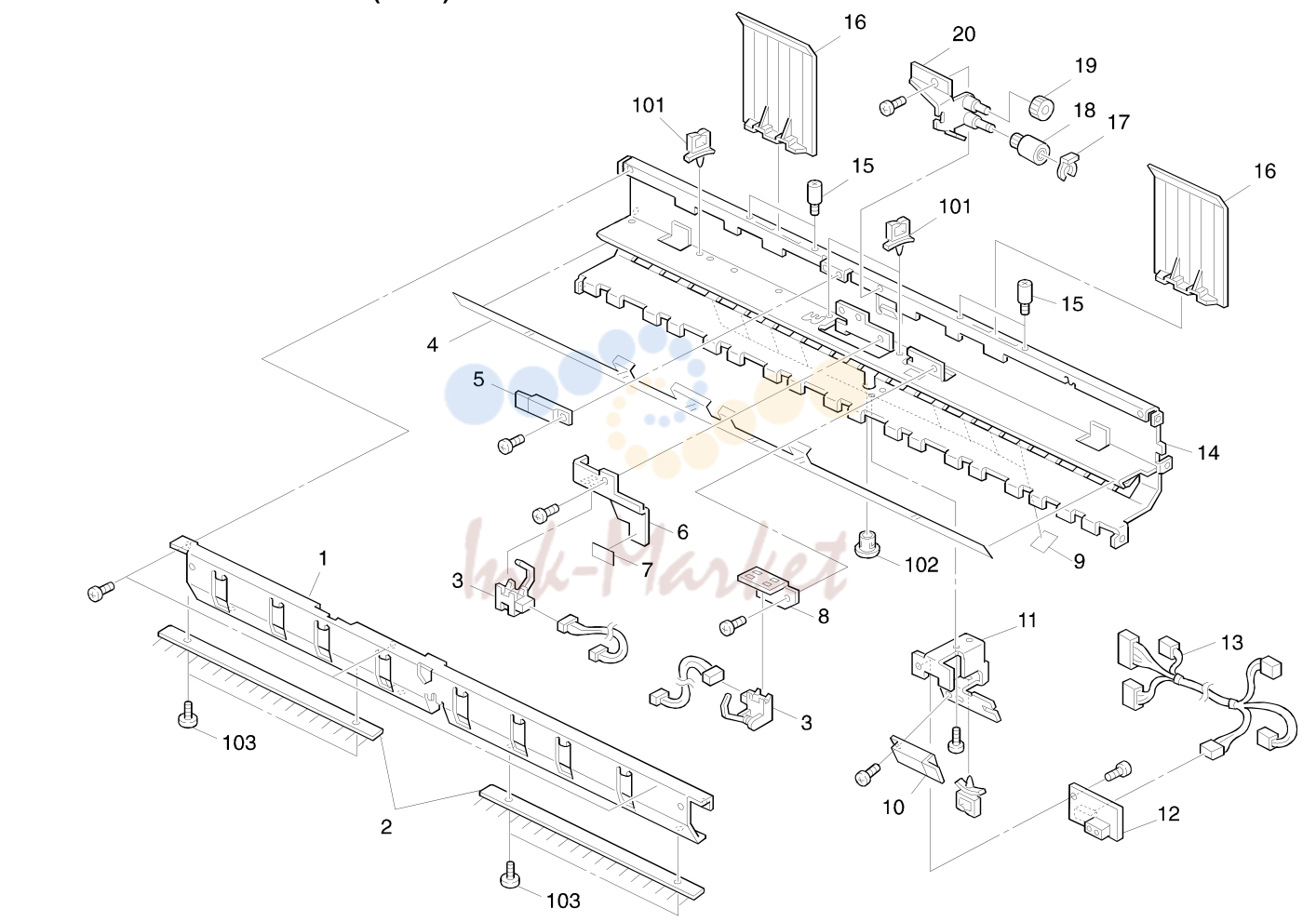

3. ORIGINAL FEED TABLE 2 (A174)

№	Артикул	Альт. артикул	Описание
101	11050196 запросить цену →		Harness Clamp
1	A1744640 запросить цену →		Exit Guide Plate - Transfer
2	AA120074 запросить цену →		Antistatic Brush
102	11060241 запросить цену →		Bushing - 6.7mm
3	AW020054 запросить цену →		Sensor - Duplex
103	04524008B запросить цену →		Tapping Bind Screw - M4x8
4	A1744628 запросить цену →		Exit Sheet - Platen Roller
5	A4225270 запросить цену →		Photosensor
6	A1744647 запросить цену →		Exit Sensor Bracket - Invertor
7	A4532858 запросить цену →		Mylar Seal - 20x20
8	A1744649 запросить цену →		Exit Sensor Bracket
9	A1744632 запросить цену →		Antistatic Sheet
10	A0105700 запросить цену →		Sensor
11	A1744645 запросить цену →		Resistration Sensor Bracket
12	52077330 запросить цену →		1st Original Transport Sensor
13	A1745625 запросить цену →		Original Harness
14	A1744629 запросить цену →		Middle Guide Plate
15	50700594 запросить цену →		Holder - Spring - Stopper
16	AG020004 запросить цену →		Original Inverter Guide
17	54472681 запросить цену →		Snap Ring
18	AF020374 запросить цену →		Original Reverse Roller
19	AB013995 запросить цену →		Gear - 18Z
20	A1744557 запросить цену →		Reverse Roller Bracket

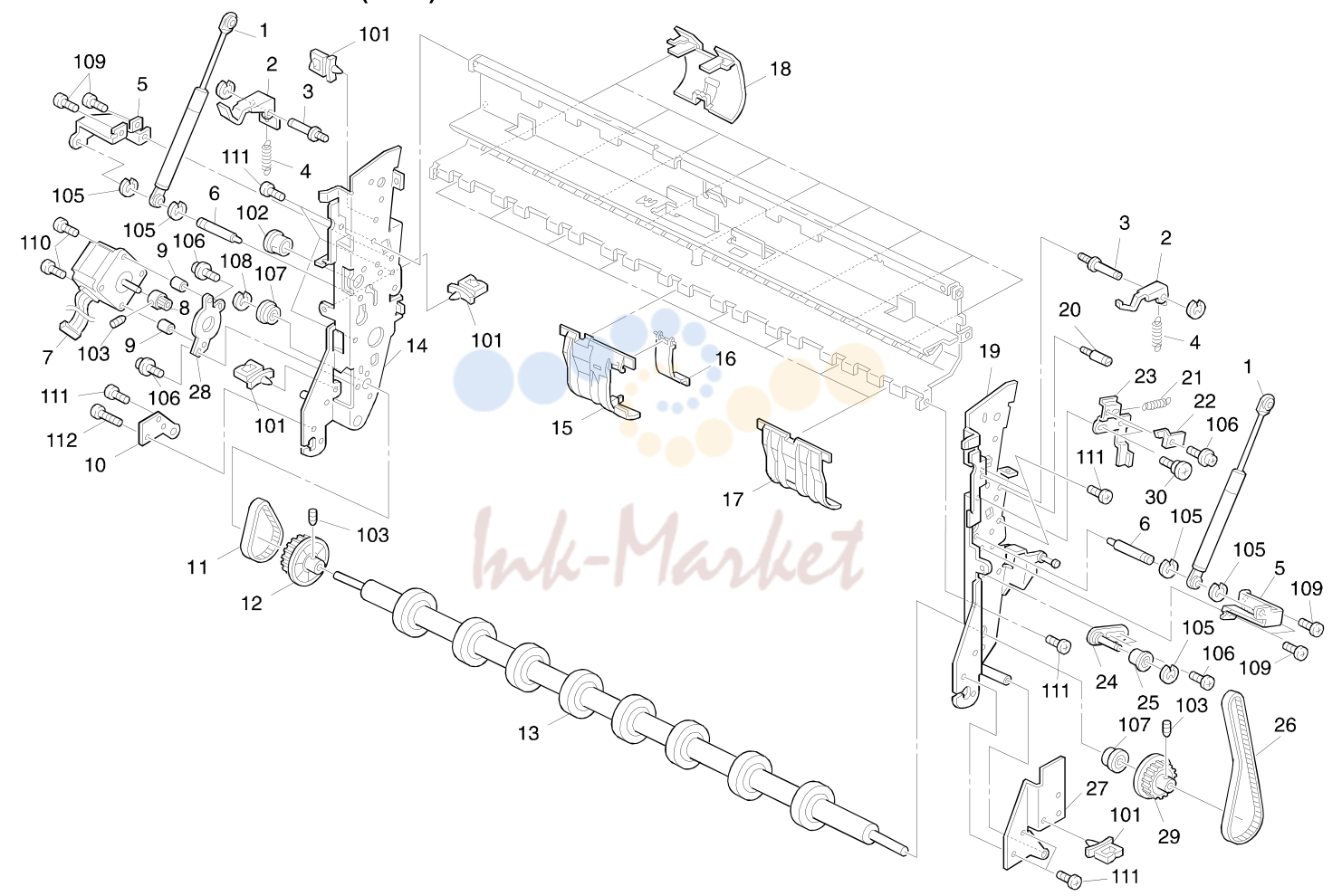

4. ORIGINAL FEED TABLE 3 (A174)

№	Артикул	Альт. артикул	Описание
101	11050196 запросить цену →		Harness Clamp
1	A1744620 запросить цену →		Gass Spring
102	11060458 запросить цену →		Bushing - 9.9mm
2	A1744623 запросить цену →		Release Shaft
103	05750050E запросить цену →		Hexagon Headless Set Screw - M5x5
3	AA143135 запросить цену →		Stopper Shaft - Transport Unit
4	AA060660 запросить цену →		Spring
104	05740040E запросить цену →		Hexagon Headless Set Screw - M4x4
105	07200040Z запросить цену →		Retaining Ring - M4
5	A1744621 запросить цену →		Upper Release Shaft Bracket
106	09514006B запросить цену →		Philips Screw With Washer - M4x6
6	AA148479 запросить цену →		Shaft
107	07413808 запросить цену →		Ball Bearing - 8x16x5mm
7	AX050101 запросить цену →		Stepping Motor - DC24V 13.5W
108	07200060Z запросить цену →		Retaining Ring - M6
8	AB030539 запросить цену →		Timing Pulley
9	50121601 запросить цену →		Spacer
109	03140060B запросить цену →		Philips Pan Head Screw - M4x6
110	03140200B запросить цену →		Philips Pan Head Screw - M4x20
10	A1744612 запросить цену →		Support Plate
111	03140060B запросить цену →		Philips Pan Head Screw - M4x6
11	AA043255 запросить цену →		Timming Belt
112	03140140B запросить цену →		Philips Pan Head Screw - M4x14
12	AB030537 запросить цену →		Timing Pulley
13	AF020375 запросить цену →		Original Transfer Roller - Large
14	A1744608 запросить цену →		Left Side Plate - Transport
15	A1744637 запросить цену →		Middle Turn Guide
16	AC063002 запросить цену →		Platen Cover - Density Sensor
17	A1744635 запросить цену →		Lower Turn Guide
18	A1744634 запросить цену →		Upper Turn Guide
19	A1744610 запросить цену →		Right Side Plate - Transport
20	54032049 запросить цену →		Spring Anchor
21	54466365 запросить цену →		Spring - Discharge Roller
22	A1744617 запросить цену →		Safety Switch Slider
23	A1744616 запросить цену →		Switch Middle Arm
24	A0234757 запросить цену →		Tightener Shaft - Transport Unit
25	AB030098 запросить цену →		Belt Tightener
26	AA043256 запросить цену →		Timing Belt
27	A1744613 запросить цену →		Support Plate - Drive Unit
28	A1744657 запросить цену →		Motor Bracket
29	AB030538 запросить цену →		Pulley
30	AA143062 запросить цену →		Shoulder Screw - M4

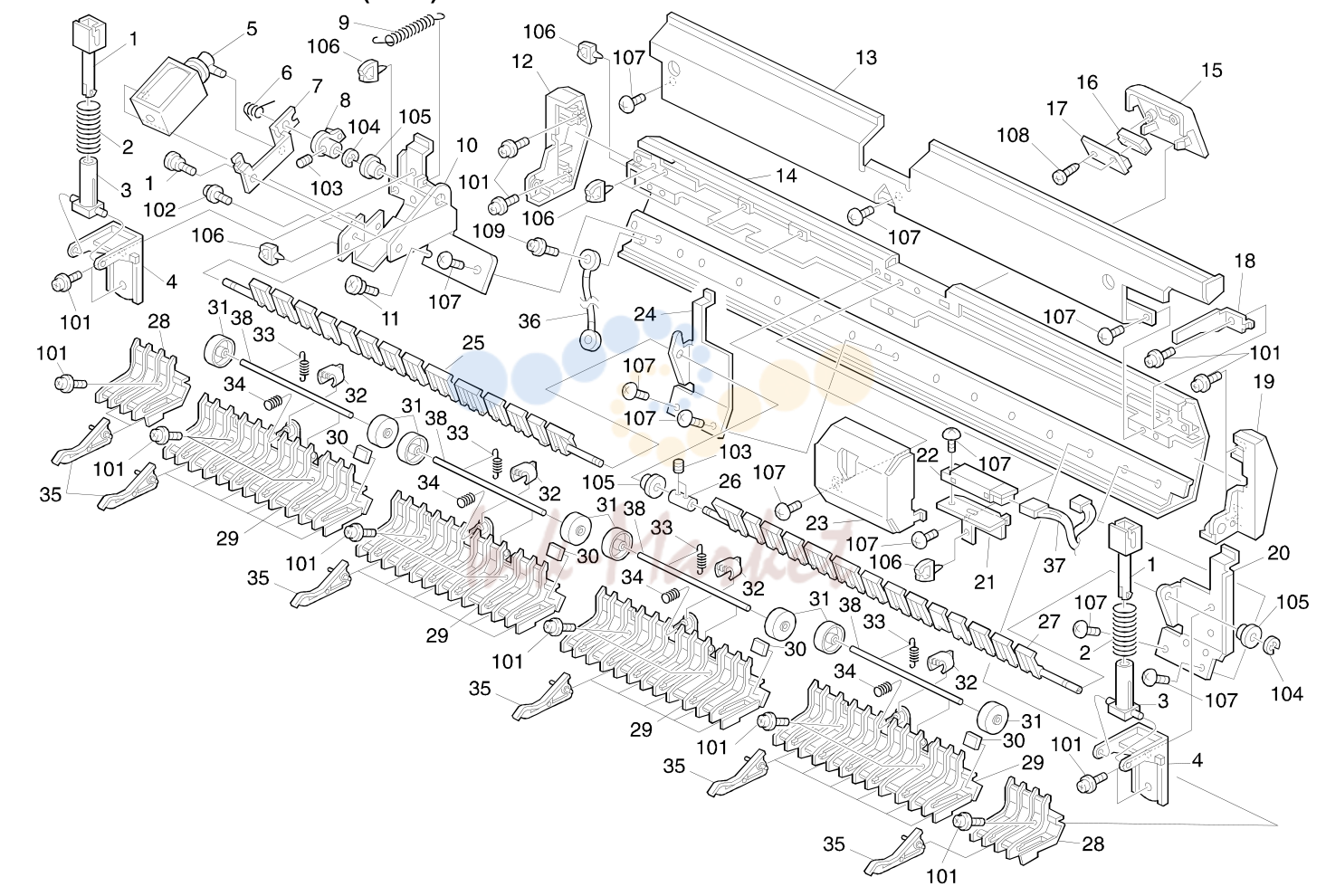

5. ORIGINAL FEED TABLE 4 (A174)

№	Артикул	Альт. артикул	Описание
35	AF025032 запросить цену →		Rear Separation Pawl
1	A1636202 запросить цену →		Original Table Stopper
36	A1745660 запросить цену →		Grounding Harness
2	AA063295 запросить цену →		Spring
37	A1745627 запросить цену →		Original Harness
3	A1636203 запросить цену →		Original Stopper Pin
4	A1744674 запросить цену →		Stopper Bracket
38	AA140623 запросить цену →		Driven Roller Shaft
5	A1744671 запросить цену →		Gate Pawl Solenoid
6	AA066280 запросить цену →		Spring
7	A1744667 запросить цену →		Original Gate Pawl Lever
8	A1744668 запросить цену →		Gate Pawl Lever Bushing
9	AA060661 запросить цену →		Spring
10	A1744670 запросить цену →		Left Bracket - Original Gate
11	AA143062 запросить цену →		Shoulder Screw - M4
12	A1744714 запросить цену →		Upper Left Original Cover
13	A1744663 запросить цену →		Upper Original Guide
14	A1744705 запросить цену →		Upper Original Cover Assy(cid:0)
15	A1744725 запросить цену →		Original Entrance Cover - LT
15	A1744728 запросить цену →		Original Entrance Cover - A4
16	AA114121 запросить цену →		Keytop - Entrance
17	A1745515 запросить цену →		Emergency Stop Board
18	A1744702 запросить цену →		Upper Switch Arm
19	A1744718 запросить цену →		Upper Right Original Cover
20	A1744673 запросить цену →		Right Bracket - Original Gate
21	A1744699 запросить цену →		Paper Feed Sensor Bracket
22	A4225270 запросить цену →		Photosensor
23	A1744700 запросить цену →		Entrance Center Guide
24	A1744672 запросить цену →		Middle Bracket - Original Gate
25	AF025030 запросить цену →		Left Separation Pawl - Original
101	09514006B запросить цену →		Philips Screw With Washer - M4x6
26	AA132064 запросить цену →		Joint Shaft
27	AF025031 запросить цену →		Right Separation Pawl - Original
102	09513005B запросить цену →		Philips Screw With Flat Washer M3x5
103	05740040E запросить цену →		Hexagon Headless Set Screw - M4x4
28	A1744681 запросить цену →		Original Turn Guide - Small
104	07200030Z запросить цену →		Retaining Ring - M3
29	A1744688 запросить цену →		Rear Turn Guide
105	54032048 запросить цену →		Bushing - 4mm
30	A4532858 запросить цену →		Mylar Seal - 20x20
106	11050199 запросить цену →		Clamp
31	AF022089 запросить цену →		Driven Roller
32	A1744687 запросить цену →		Spring Holder
107	03140060B запросить цену →		Philips Pan Head Screw - M4x6
33	AA060506 запросить цену →		Pressure Spring
108	04524008B запросить цену →		Tapping Bind Screw - M4x8
109	09504006B запросить цену →		Screw - M4X6
34	AA063298 запросить цену →		Spring

6. UPPER PAPER FEED UNIT (A174)

№	Артикул	Альт. артикул	Описание
101	11050199 запросить цену →		Clamp
1	A1632566 запросить цену →		Registration Sensor Feeler
2	A1635612 запросить цену →		DC Harness - Paper Feed
102	04524008B запросить цену →		Tapping Bind Screw - M4x8
103	03130060B запросить цену →		Philips Pan Head Screw - M3x6
3	AA063279 запросить цену →		Spring
104	09513006B запросить цену →		Philips Screw With Flat Washer-M3x6
4	A1632569 запросить цену →		Paper Feed Bushing
5	A1632576 запросить цену →		Driven Roller - Guide Plate
6	AA063277 запросить цену →		Middle Plate Spring
7	A1632560 запросить цену →		Driven Roller
8	A1632574 запросить цену →		Guide Plate
9	A1632554 запросить цену →		Middle Guide Plate
10	AW020012 запросить цену →		Photointerruptor
11	A1745439 запросить цену →		Pre-transfer Lamp - 24V 7.2W
12	A1632562 запросить цену →		Feeler Bracket
13	A1743826 запросить цену →		Adjusting Plate Roller
14	AA066255 запросить цену →		Feeler Spring
15	AW020024 запросить цену →		Photointerruptor

7. LOWER PAPER FEED UNIT (A174)

№	Артикул	Альт. артикул	Описание
1	AX260001 запросить цену →		Magnetic Clutch
101	11050199 запросить цену →		Clamp
102	03140080B запросить цену →		Philips Pan Head Screw - M4x8
2	50530223 ✓ в наличии		Bushing - 8mm
103	07200060Z запросить цену →		Retaining Ring - M6
3	A1743860 запросить цену →		Middle Guide Plate
4	A1743861 запросить цену →		Guide Plate
104	03140060B запросить цену →		Philips Pan Head Screw - M4x6
5	A1632610 запросить цену →		Middle Manual Feed Sheet
105	04340080B запросить цену →		Philips Tapping Screw - M4x8
6	A1632612 запросить цену →		End Manual Feed Sheet
7	A1743851 запросить цену →		Lower guide Plate
8	AF020339 запросить цену →		Registration Roller
9	A1633869 запросить цену →		T & S Corona Guide Plate
10	A1635422 запросить цену →		Heater - 30W 115V
10	A1635423 запросить цену →		Heater - 30W 230V
11	A1744206 ✓ в наличии		Fusing Roller Bracket
12	A1744207 ✓ в наличии		Transfer Roller
13	A1633859 запросить цену →		Right Positioning Bracket
14	A1633861 запросить цену →		Left Positioning Bracket
15	A1744302 запросить цену →		High Temperature Panel
16	A1741081 запросить цену →		Upper Fusing Stay
17	AA151986 запросить цену →		Seal - 30x15x12
18	AA151985 запросить цену →		Seal - 185x15x12
19	A1634361 запросить цену →		Grounding Plate
20	A1634330 запросить цену →		Shutter Plate

8. PAPER SPOOL (A174)

№	Артикул	Альт. артикул	Описание
1	AA148448 запросить цену →		Paper Spool Shaft
2	A5717454 запросить цену →		Paper Spool Grip
3	A5717453 запросить цену →		Brake - Paper Spool Unit
4	54143533 запросить цену →		Spindle Disk
5	54143534 запросить цену →		Brake Spring
6	A5717456 запросить цену →		Paper Spool Coller
7	A4542721 запросить цену →		Decal - Paper Spool Scale - LT
7	A4542720 запросить цену →		Decal - Paper Spool Scale - A4
8	54131882 запросить цену →		Stepped Screw
9	A0902835 запросить цену →		Paper Spool Lever
10	AA063223 запросить цену →		Lever Spring
11	A0902838 запросить цену →		Paper Spool Lever Stopper

9. OPTICS SECTION (A174)

№	Артикул	Альт. артикул	Описание
1	A1741688 запросить цену →		Right Socket Bracket
36	A1742059 запросить цену →		Cleaner Motor Bracket
2	A1745640 запросить цену →		Fluorescent Lamp Harness
37	A1742060 запросить цену →		Screw Joint
38	AB010087 запросить цену →		Gear - 20Z
3	A1741686 запросить цену →		Exposure Glass Holder - Left
4	A1744763 запросить цену →		Density Sensor Bracket
39	50530447 запросить цену →		Bushing - 6mm
5	AA143062 запросить цену →		Shoulder Screw - M4
40	A1631681 запросить цену →		Fiber Optics
6	AW020041 запросить цену →		Photointerruptor
41	A1631686 запросить цену →		Shielding Plate - Fiber Optics
7	A1744761 запросить цену →		Density Sensor Board
42	A1631371 запросить цену →		Front Cover Holder
43	A1741677 запросить цену →		Reflector
8	AA060506 запросить цену →		Pressure Spring
9	AF022089 запросить цену →		Driven Roller
44	A1741678 запросить цену →		Reflector Bracket
10	AA140624 запросить цену →		Lower Driven Roller Shaft
45	A1744871 запросить цену →		Motor Harness
11	AA134102 запросить цену →		Roller Boss
12	A1744687 запросить цену →		Spring Holder
13	AA063297 запросить цену →		Spring
14	A1744741 запросить цену →		Driven Roller Holder
15	A1741651 запросить цену →		Rear Optics Stay
16	A1744734 запросить цену →		Rear Lower Guide
17	AC010003 запросить цену →		Exposure Glass
18	AX510009 запросить цену →		Fliprescent Lamp - 37W
19	A1631701 запросить цену →		Fiber Optics Holder
20	A1741617 запросить цену →		Fiber Optical Assy(cid:0)
21	A1741685 запросить цену →		Exposure Glass Holder - Right
22	A1744738 запросить цену →		Front Lower Guide
23	AA120082 запросить цену →		Antistatic Brush
24	54462824 запросить цену →		Screw - Duplex Guide Plate
25	A1744735 запросить цену →		Front Lower Guide Bracket
26	A1635300 запросить цену →		Light Sensor Board
101	09514006B запросить цену →		Philips Screw With Washer - M4x6
102	05740040E запросить цену →		Hexagon Headless Set Screw - M4x4
27	A1631721 запросить цену →		Light Sensor Holder
103	11050206 запросить цену →		Cable Clamp
28	A1741650 запросить цену →		Front Optics Stay
29	A1741687 запросить цену →		Left Socket Bracket
104	03140100B запросить цену →		Philips Pan Head Screw - M4x10
30	A1631075 запросить цену →		Left Upper Side Plate
105	07200030Z запросить цену →		Retaining Ring - M3
106	03140060B запросить цену →		Philips Pan Head Screw - M4x6
31	A1631070 запросить цену →		Right Upper Side Plate
107	07200025Z запросить цену →		Retaining Ring - M2.5
32	AA120081 запросить цену →		Antistatic Brush
108	09514008B запросить цену →		Philips Screw With Washer - M4x8
33	A1742251 запросить цену →		Left Spring Plate - Drum
34	A1632257 запросить цену →		Grounding Spring Plate
109	11060193 запросить цену →		Bushing - 7.9mm
35	AX040092 запросить цену →		DC Motor - DC24V 20W
110	03440060F запросить цену →		Philips Truss Head Screw - M4x6

10. DRUM UNIT (A174)

№	Артикул	Альт. артикул	Описание
101	07250150E запросить цену →		Retaining Ring C - M15
1	A0989510 запросить цену →		Drum
102	03140060B запросить цену →		Philips Pan Head Screw - M4x6
2	A1632252 запросить цену →		Bearing Holder
3	AB011370 запросить цену →		Gear - 96Z
103	05750050E запросить цену →		Hexagon Headless Set Screw - M5x5
4	AD014030 запросить цену →		Drum Flange
5	AD015015 запросить цену →		Drum Shaft
6	AA063276 запросить цену →		Pressure Spring
7	A1632251 запросить цену →		Drum Knob
8	A1632255 запросить цену →		Spacer

11. ROLL FEED SECTION 1 (A174)

№	Артикул	Альт. артикул	Описание
1	A1742604 запросить цену →		Cover Support Plate - 3rd
101	03140060B запросить цену →		Philips Pan Head Screw - M4x6
2	A1742606 запросить цену →		Drive Inner Cover
102	07200040Z запросить цену →		Retaining Ring - M4
3	AB017422 запросить цену →		Gear - 36Z/27Z
103	07200060Z запросить цену →		Retaining Ring - M6
4	50530223 ✓ в наличии		Bushing - 8mm
104	05740040E запросить цену →		Hexagon Headless Set Screw - M4x4
5	AX210050 запросить цену →		Registration Clutch
105	03140080B запросить цену →		Philips Pan Head Screw - M4x8
106	09514006B запросить цену →		Philips Screw With Washer - M4x6
6	A1742602 запросить цену →		Left Inner Cover
7	A1742572 запросить цену →		Bushed Roller Chain
8	AB017422 запросить цену →		Gear - 36Z/27Z
9	AB011363 запросить цену →		Gear - 45Z
10	54462824 запросить цену →		Screw - Duplex Guide Plate
11	A1742831 запросить цену →		Lower Guide Plate - 2nd
12	52052697 запросить цену →		Bushing - Upper Registration Roller
13	AA063177 запросить цену →		Pressure Center Spring
14	AF020109 запросить цену →		Paper Feed Roller - Side
15	52054527 запросить цену →		Spring - Exit
16	AF020108 ✓ в наличии		Paper Feed Roller - Middle
17	A1742816 запросить цену →		Upper Guide Plate - 2nd
18	AF020372 запросить цену →		Transport Roller - Drive
19	A5717458 запросить цену →		Motor Cushion
20	AB023067 запросить цену →		Sprocket
21	A1635640 запросить цену →		Grounding Wire
22	AX050101 запросить цену →		Stepping Motor - DC24V 13.5W
23	A1742818 запросить цену →		Entrance Guide Sheet
24	59183120 запросить цену →		Stud - M4
25	AG050081 запросить цену →		Paper Feed Knob
26	A1742780 запросить цену →		Right Side Plate
27	A1742770 запросить цену →		Left Side Plate

12. ROLL FEED SECTION 2 (A174)

№	Артикул	Альт. артикул	Описание
1	A1742590 запросить цену →		Left Lock Lever
101	09514012B запросить цену →		Philips Screw With Flat Washer
2	54031910 запросить цену →		Spring Anchor - Stopper Lever
102	03140080B запросить цену →		Philips Pan Head Screw - M4x8
3	AA060234 запросить цену →		Tightener Spring
103	03140060B запросить цену →		Philips Pan Head Screw - M4x6
104	03130100B запросить цену →		Philips Pan Head Screw - M3x10
4	50530223 ✓ в наличии		Bushing - 8mm
5	A1652602 запросить цену →		Decal - Paper Feed
105	07200040Z запросить цену →		Retaining Ring - M4
106	09514006B запросить цену →		Philips Screw With Washer - M4x6
6	A1742731 запросить цену →		Front Cover Assy(cid:0)
7	A1742852 запросить цену →		Release Lever Bracket
8	A1742851 запросить цену →		Front Cover Stay
9	A1742592 запросить цену →		Release Lock Lever
10	AA140621 запросить цену →		Release Lever Shaft
11	A4225270 запросить цену →		Photosensor
12	AA063122 запросить цену →		Exit Roller Spring
13	54422751 запросить цену →		Bushing - Upper Registration Roller
14	AF022034 запросить цену →		Exit Roller
15	A1742841 запросить цену →		Paper Edit Guide
16	A1742591 запросить цену →		Right Lock Lever
17	54101291 запросить цену →		Return Lever Pin
18	A1742814 запросить цену →		Paper Exit Entrance Guide

13. ROLL FEED SECTION 3 (A174)

№	Артикул	Альт. артикул	Описание
1	54131882 запросить цену →		Stepped Screw
101	03140060B запросить цену →		Philips Pan Head Screw - M4x6
102	09514006B запросить цену →		Philips Screw With Washer - M4x6
2	A1742811 запросить цену →		Upper Guide Plate - 1st
103	03140080B запросить цену →		Philips Pan Head Screw - M4x8
3	A1742881 запросить цену →		Bottom Plate
4	A1635422 запросить цену →		Heater - 30W 115V
4	A1635423 запросить цену →		Heater - 30W 230V
5	54101291 запросить цену →		Return Lever Pin
6	A1742815 запросить цену →		Heater Cover
7	A1742862 запросить цену →		Left Guide Sheet - 2nd
8	A1742863 запросить цену →		Right Guide Sheet - 2nd
9	A1742861 запросить цену →		Front Lower Guide - 2nd
10	A1742813 запросить цену →		Separation Guide Plate
11	AF020108 ✓ в наличии		Paper Feed Roller - Middle
12	AA063177 запросить цену →		Pressure Center Spring
13	52052697 запросить цену →		Bushing - Upper Registration Roller
14	A1742821 запросить цену →		Lower Guide Plate - 1st
15	A1742825 запросить цену →		Upper Guide Mylar
16	AJ030006 запросить цену →		Cutter Unit

14. ROLL FEED SECTION 4 (A174)

№	Артикул	Альт. артикул	Описание
1	A1742792 запросить цену →		Left Side Guide
35	A1742794 запросить цену →		Right Support Guide
2	A1742701 запросить цену →		3rd Cover
36	A1742601 запросить цену →		Right Front Cover
37	A1742926 запросить цену →		Cable Connector Bracket - AC
3	A1742706 запросить цену →		Grip Cover - 3rd
4	A1632610 запросить цену →		Middle Manual Feed Sheet
38	A1745612 запросить цену →		Lower Paper Feed Harness
5	A1742605 запросить цену →		Cover Bracket - 3rd
6	AA143074 запросить цену →		Stepped Screw - M4x5
7	A1745630 запросить цену →		Paper Feed Harness
8	A1742896 запросить цену →		Left Adjuster
9	A1742708 запросить цену →		Decal - Heater Switch - Europe/Asia
9	A1742709 запросить цену →		Decal - Heater Switch - USA
10	A1742791 запросить цену →		Right Pin Holder
11	AB013991 запросить цену →		Gear - 22Z
12	50530223 ✓ в наличии		Bushing - 8mm
13	AB023068 запросить цену →		Drive Shaft
14	A1742586 запросить цену →		Exit Roller Drive Bracket
15	A1742573 запросить цену →		Drive Bracket
16	A1742796 запросить цену →		Cutter Unit Harness Bracket
17	A1742797 запросить цену →		Chain Cover
18	A1742793 запросить цену →		Left Support Guide
19	A1742600 запросить цену →		Left Front Cover
20	A1742790 запросить цену →		Left Pin Holder
21	AA080049 запросить цену →		Bushing - 10x18
22	52152621 запросить цену →		Snap Ring - M6
23	AB017423 запросить цену →		Splocket
24	A1742792 запросить цену →		Left Side Guide
25	A1742795 запросить цену →		Magnetic Clutch Holder
101	07200060Z запросить цену →		Retaining Ring - M6
102	03140060B запросить цену →		Philips Pan Head Screw - M4x6
26	AB023063 запросить цену →		Gear - 20Z
27	A1742570 запросить цену →		Idler Bracket
103	12041472 запросить цену →		Switch
28	A1745629 запросить цену →		Paper Feed Harness
104	07250140E запросить цену →		Retaining Ring (C Type) - M14
29	A1742916 запросить цену →		Cable Connector Bracket - DC
105	09514006B запросить цену →		Philips Screw With Washer - M4x6
106	09514008B запросить цену →		Philips Screw With Washer - M4x8
30	A0902909 запросить цену →		Decal - Paper Feed
107	03140080B запросить цену →		Philips Pan Head Screw - M4x8
31	A1742798 запросить цену →		Harness Cover - 3rd
108	09513008B запросить цену →		Philips Screw With Flat Washer-M3x8
32	A0902908 запросить цену →		Decal - Paper Feed
33	A1745663 запросить цену →		Grounding Harness
109	09515008B запросить цену →		Philips Screw With Washer - M5x8
110	11050199 запросить цену →		Clamp
34	A1742603 запросить цену →		Connector Cover

15. MAIN CORONA UNIT (A174)

№	Артикул	Альт. артикул	Описание
1	A1633593 запросить цену →		Cleaning Blade Bushing
36	A1633554 запросить цену →		Toner Shutter
37	A1635455 запросить цену →		Quenching Lamp
2	AB011365 запросить цену →		Gear - 27Z
3	A1633558 ✓ в наличии		Left Cleaning Seal
38	A1742051 запросить цену →		Screw
39	A1742052 ✓ в наличии		Charge Corona Slider
4	A1633557 запросить цену →		Left Side Plate
5	A1633592 запросить цену →		Drum Stay
40	A1742054 запросить цену →		Charge Corona Cleaner
41	A1742055 запросить цену →		Cleaner Pad
6	AD022317 запросить цену →		Left End Block Cover - Charge
7	A1632052 запросить цену →		Left Grid Terminal
42	A1742056 запросить цену →		Spring Plate - Charge Corona
43	A1742015 запросить цену →		Quenching Lamp Mylar
8	AD022339 запросить цену →		End Block - Charge Corona - Left
9	AA060124 запросить цену →		Spring
44	A1743576 запросить цену →		Left Seal - Blade
10	A1639501 запросить цену →		Charge Grid Wire - 4pcs/set
45	A1632101 запросить цену →		Grounding Plate - Erase Lamp
46	AA060655 запросить цену →		Spring
11	AD020067 запросить цену →		Charge Corona Wire
12	A1633553 запросить цену →		Right Cleaning Seal
13	AD022338 запросить цену →		Right End Block Cover
14	AD022336 запросить цену →		Right End Block
15	A1632051 запросить цену →		Right Grid Terminal
16	AD023132 запросить цену →		Charge Corona Caseing
17	A1743575 запросить цену →		Right Seal - Blade
18	A1742050 запросить цену →		Charge Corona Unit
19	A1633555 запросить цену →		Shutter Spring
20	A1743571 запросить цену →		Cleaning Blade
21	A1633552 запросить цену →		Right Side Plate
22	AD043039 запросить цену →		Toner Collection Screw
23	A1743560 ✓ в наличии		Cleaning Caseing
24	A1635614 запросить цену →		Separation Harness
25	AX100026 запросить цену →		DC Solenoid - Pick-off Pawl
26	A1633600 запросить цену →		Pick-off Pawl Bracket
27	A1633611 ✓ в наличии		Pick-off Pawl
28	A1633607 запросить цену →		Right Pressure Lever
101	03140060B запросить цену →		Philips Pan Head Screw - M4x6
29	A1633609 запросить цену →		Lever Shaft
30	A1633594 запросить цену →		Cleaning Blade Pressure Spring
102	11050199 запросить цену →		Clamp
103	03140100B запросить цену →		Philips Pan Head Screw - M4x10
31	A1633608 запросить цену →		Left Pressure Lever
32	AD021113 запросить цену →		Relay Receptacle - Charge Corona
104	09713005A запросить цену →		Philips Polycarbonate Screw - M3x5
33	A1632057 запросить цену →		Relay Receptacle Bracket
105	09514006B запросить цену →		Philips Screw With Washer - M4x6
34	A1635633 запросить цену →		Power Pack Harness - Grid
106	09514006B запросить цену →		Philips Screw With Washer - M4x6
107	07200020Z запросить цену →		Retaining Ring - M2
35	A1632058 запросить цену →		Grid Relay Terminal Plate

16. T/S CORONA UNIT (A174)

№	Артикул	Альт. артикул	Описание
102	09513005B запросить цену →		Philips Screw With Flat Washer M3x5
1	A1652058 запросить цену →		Wire Cushion
2	AD023113 запросить цену →		T & S Corona Casing
3	AD022320 запросить цену →		End Block Cover - T & S
4	A1743937 запросить цену →		Right Paper Guide - T/S Outer
5	AD020072 ✓ в наличии		Corona Wire - Separation
6	A1639500 ✓ в наличии		Corona Wire - 2pcs/set
7	AA066254 запросить цену →		Corona Wire Spring
8	AD022319 запросить цену →		Left End Block - T & S
9	AD022318 запросить цену →		Right End Block - T & S
10	A1633854 запросить цену →		Entrance Sheet Bracket
11	A1743938 запросить цену →		Left Paper Guide - T/S Outer
12	A1743936 запросить цену →		Left Paper Guide - T/S Center
13	A1743935 запросить цену →		Right Paper Guide - T/S Center

Каталог очень большой (1117 позиций). Показаны первые 16 узлов со схемами; полный список доступен по запросу.
