Ricoh FW 740 750 760 — каталог запчастей со схемами

Содержание

• 1. LOCATION OF UNIT
• 2. ORIGINAL FEED SECTION (A163/A251)
• 3. OPTICS SECTION (A163/A251/A252)

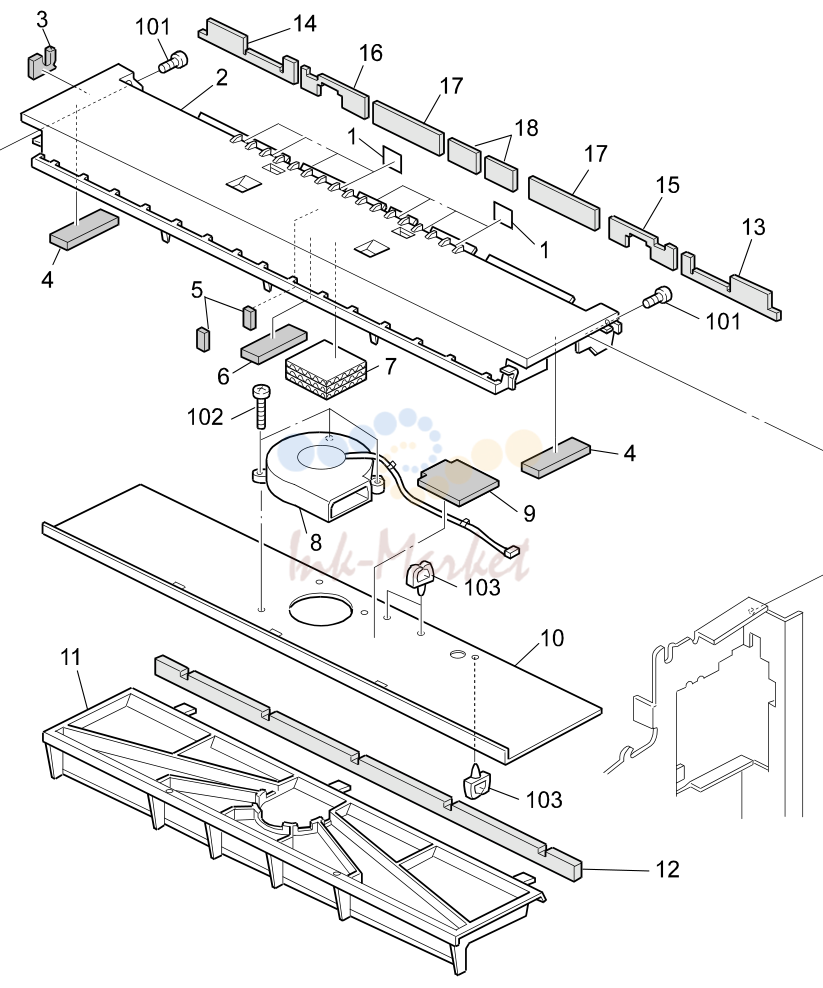

• 4. VACUUME FAN (A163/A251)

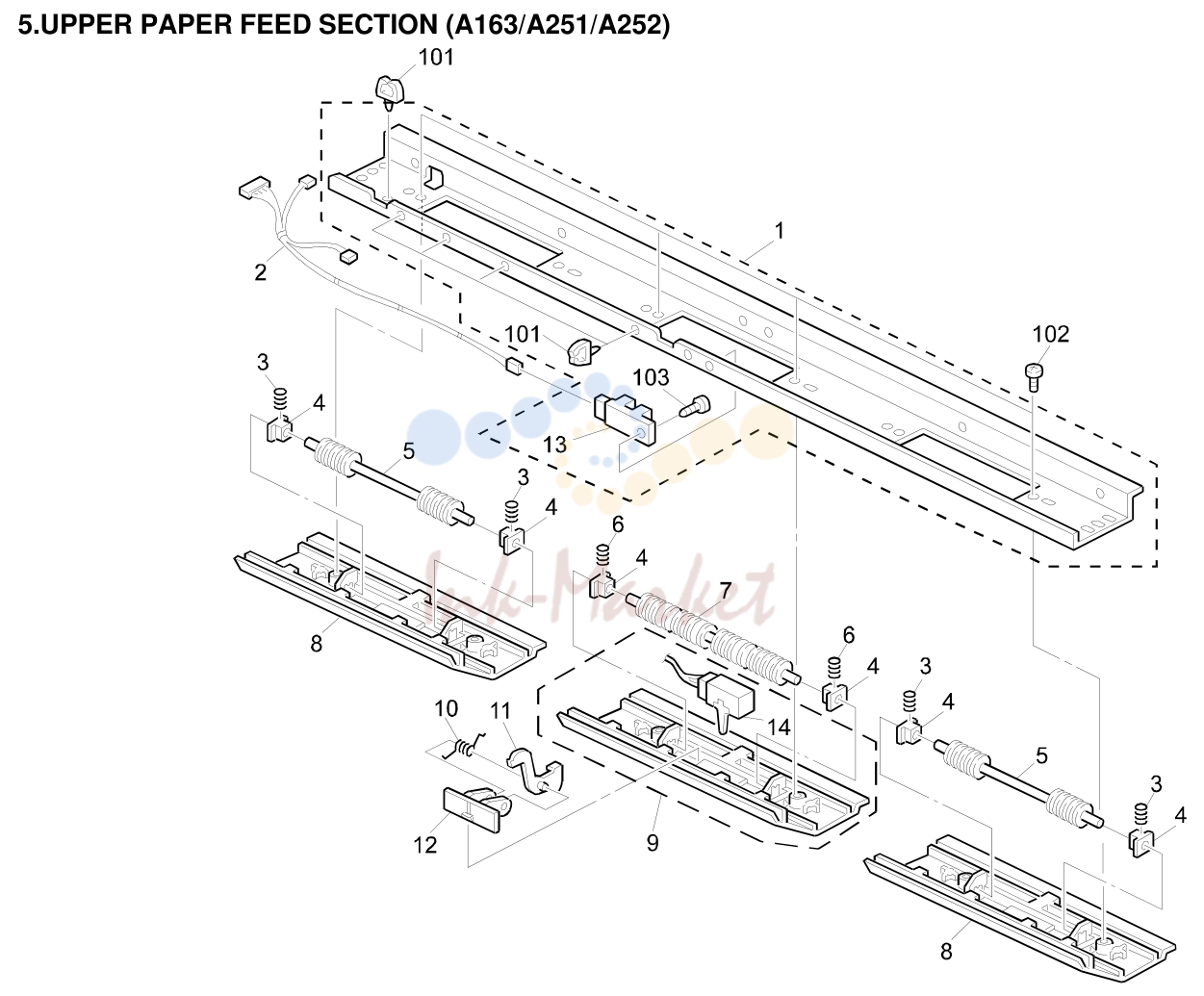

• 5. UPPER PAPER FEED SECTION (A163/A251/A252)

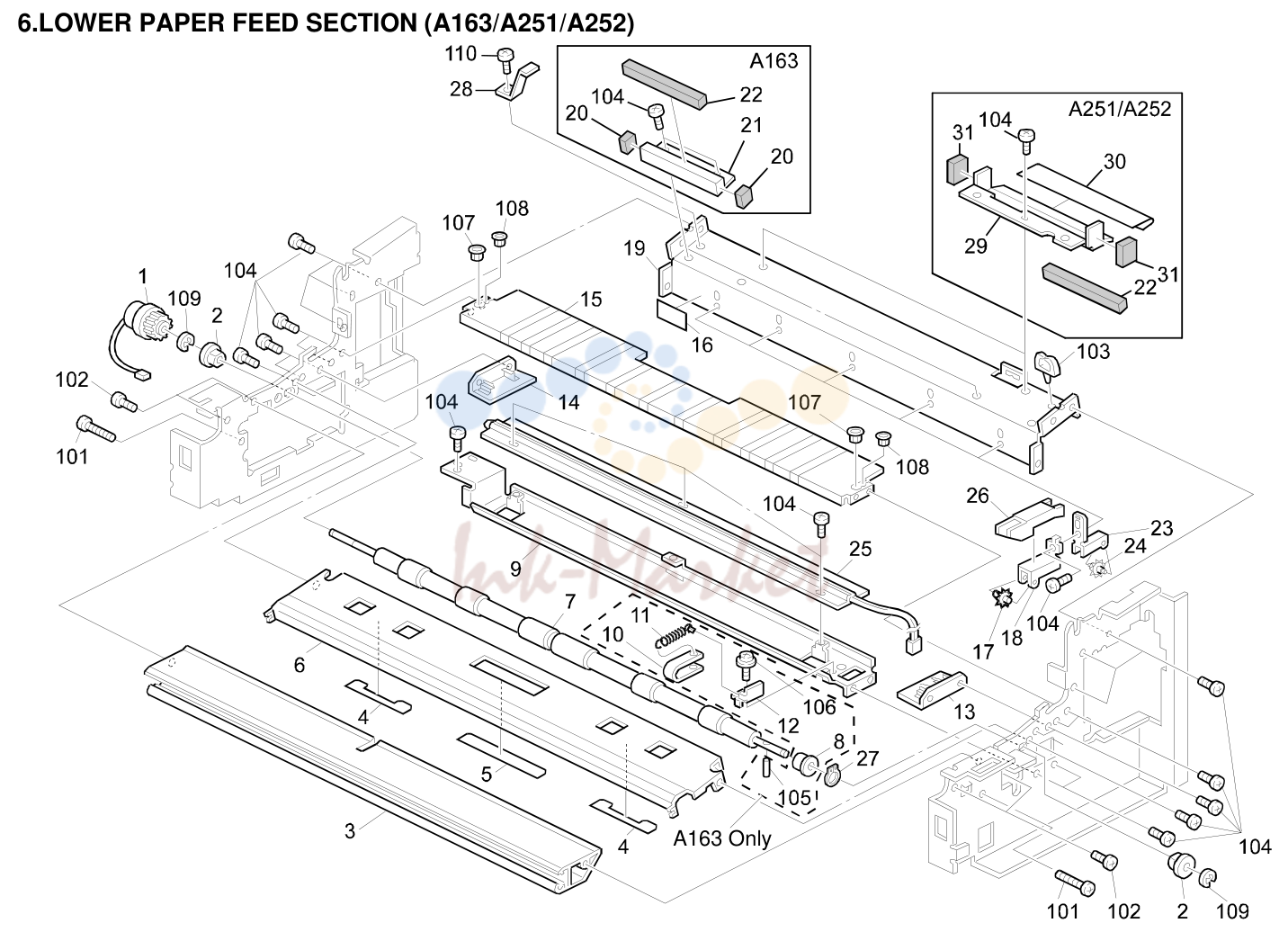

• 6. LOWER PAPER FEED SECTION (A163/A251/A252)

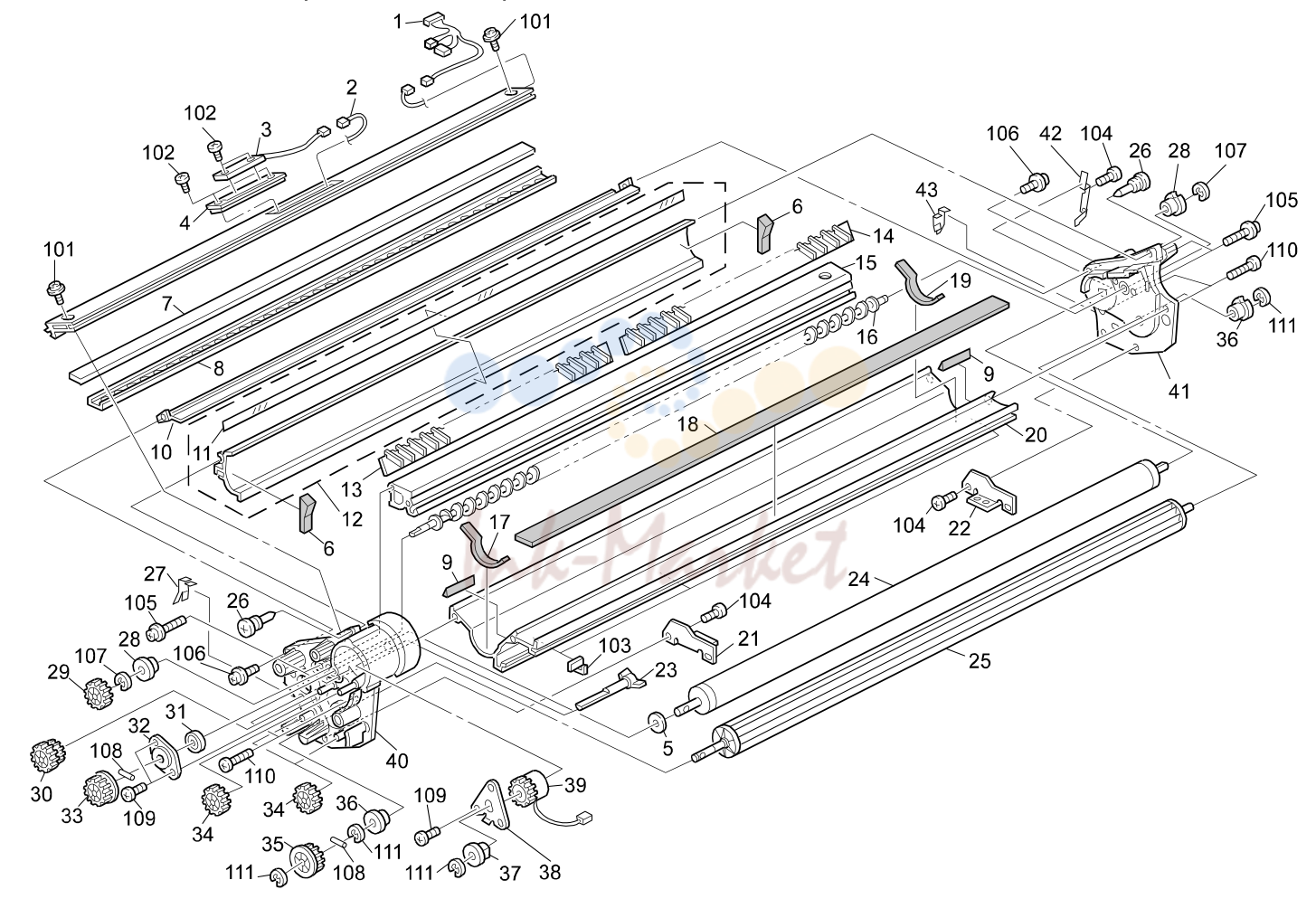

• 7. DEVELOPMENT UNIT (A163/A251/A252)

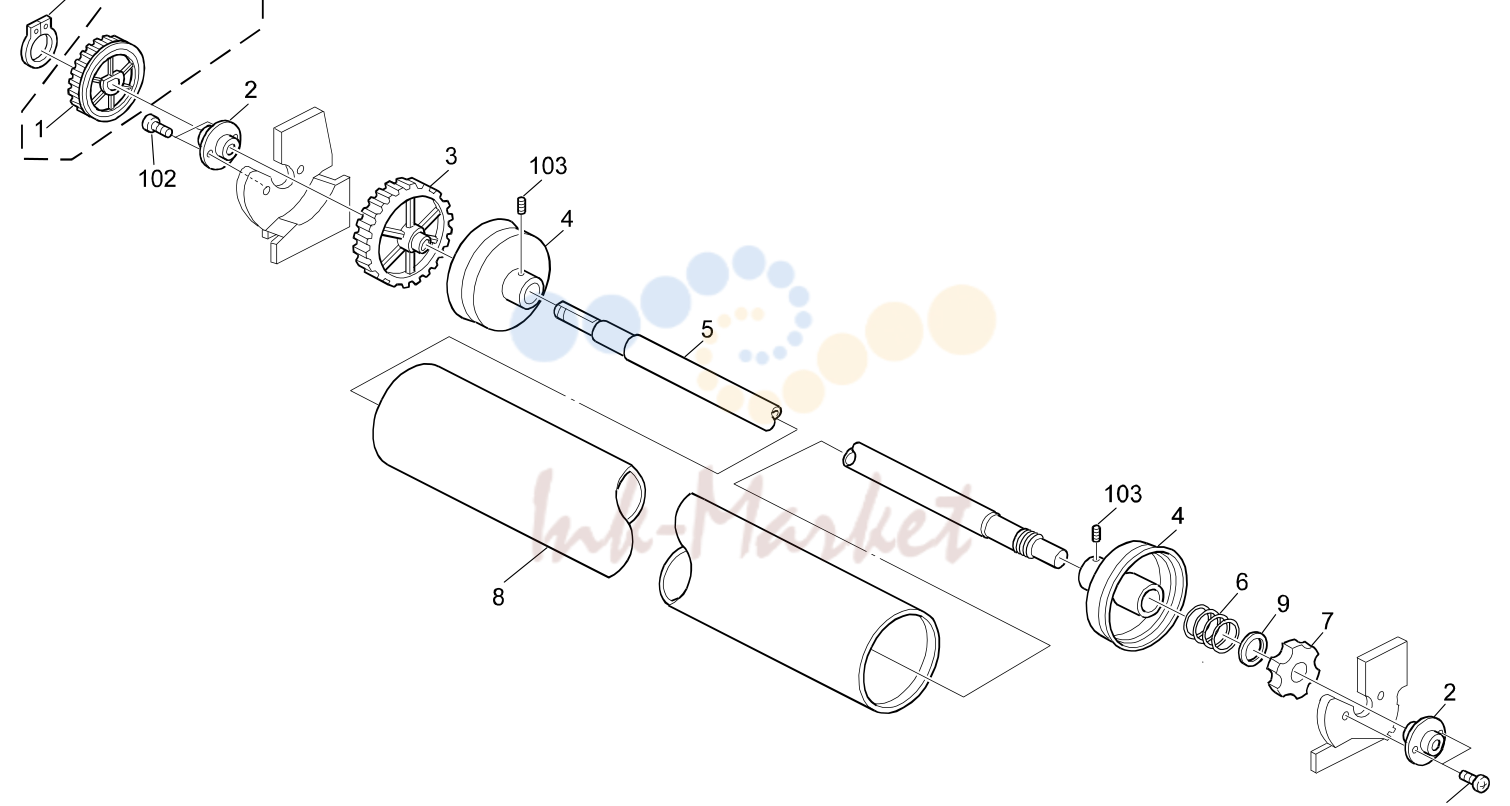

• 8. DRUM SECTION (A163/A251/A252)

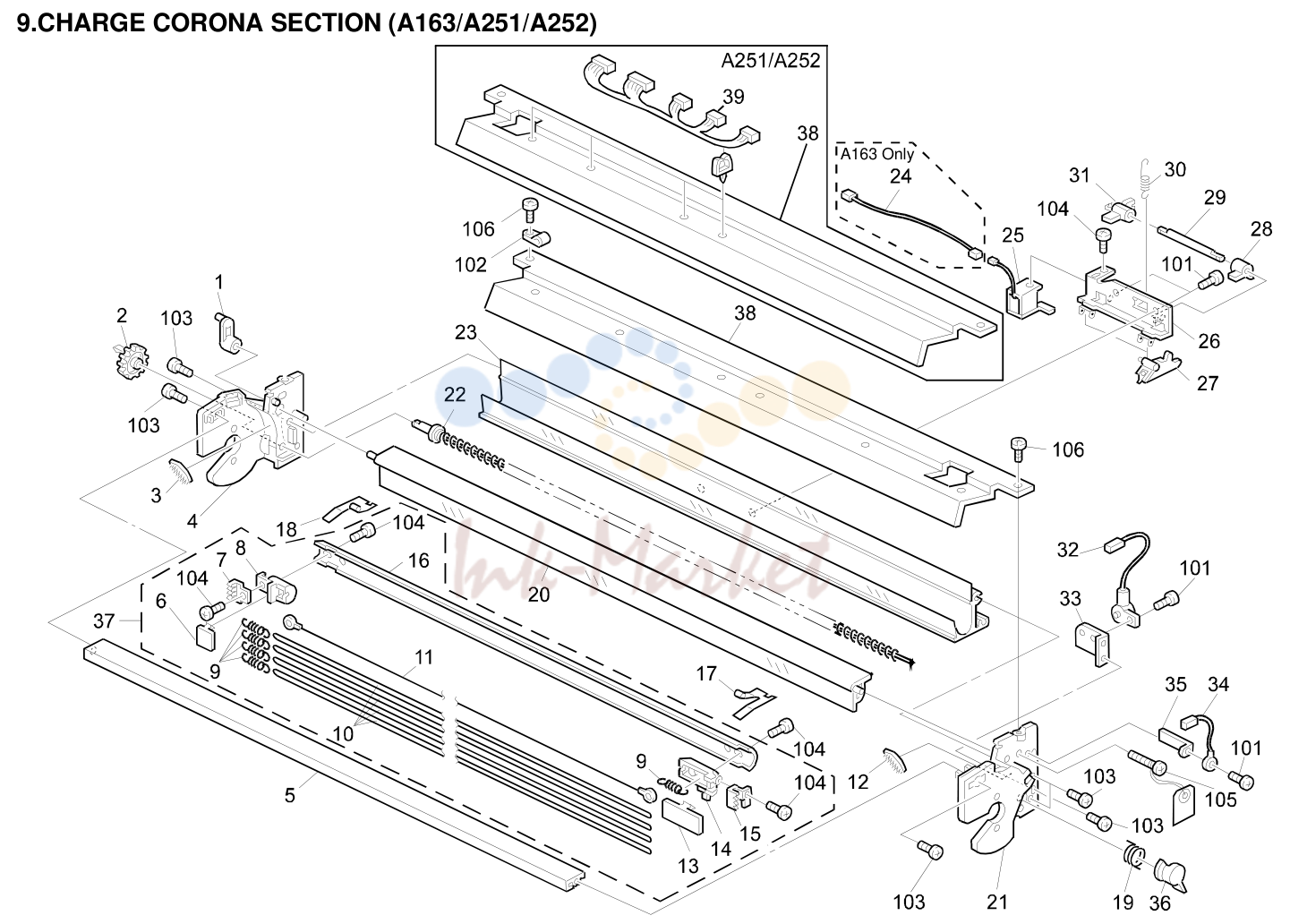

• 9. CHARGE CORONA SECTION (A163/A251/A252)

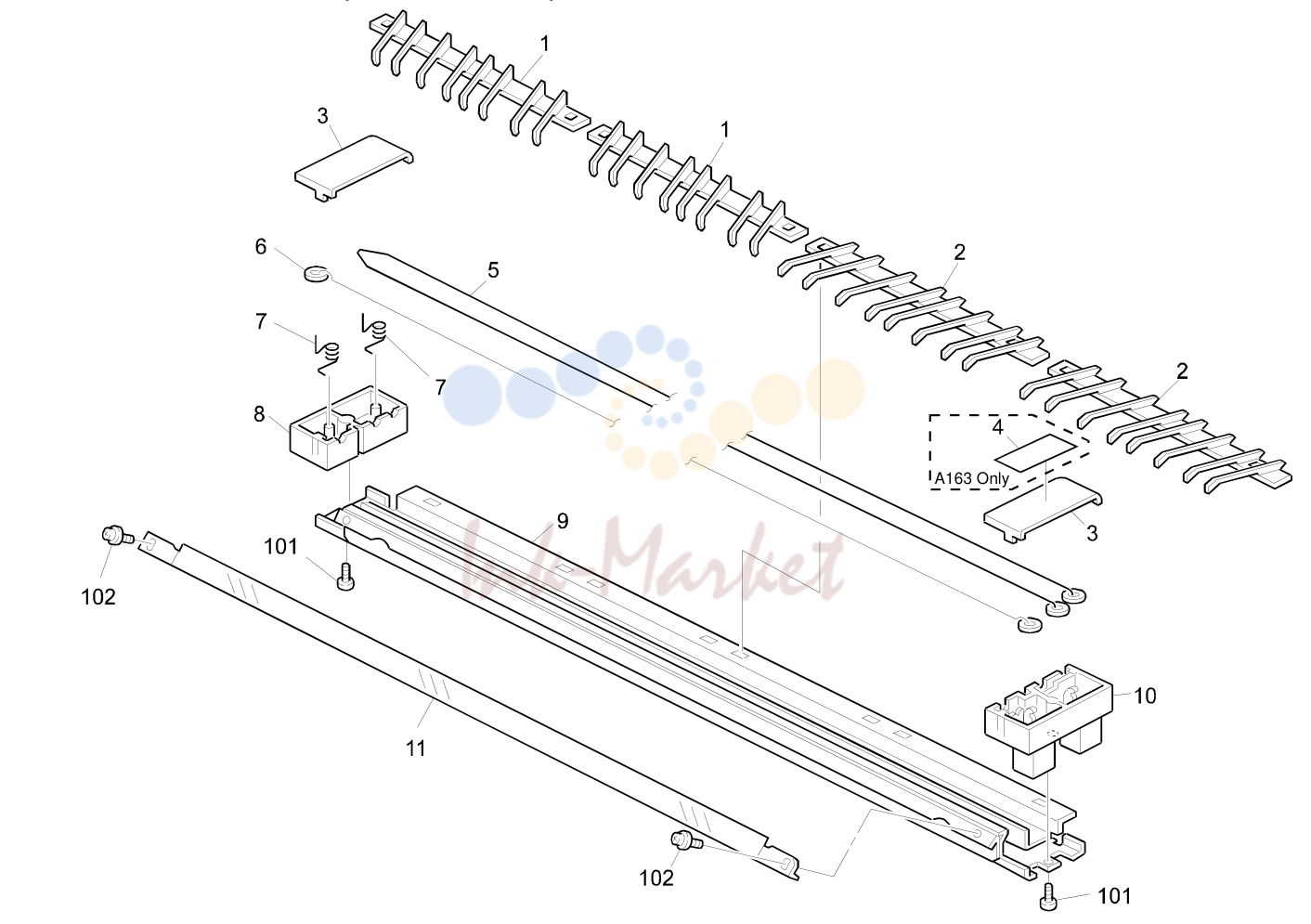

• 10. T/S CORONA SECTION (A163/A251/A252)

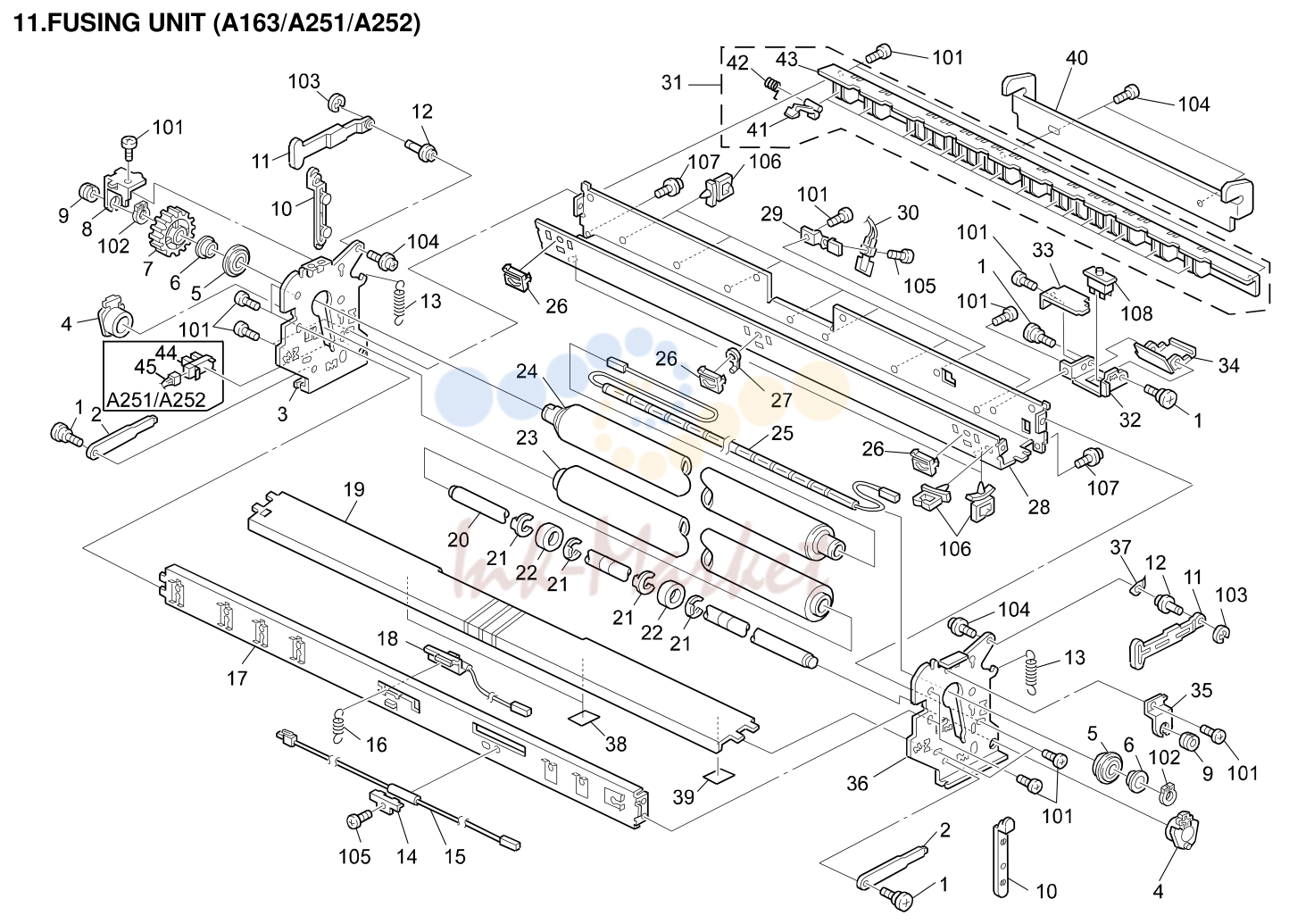

• 11. FUSING UNIT (A163/A251/A252)

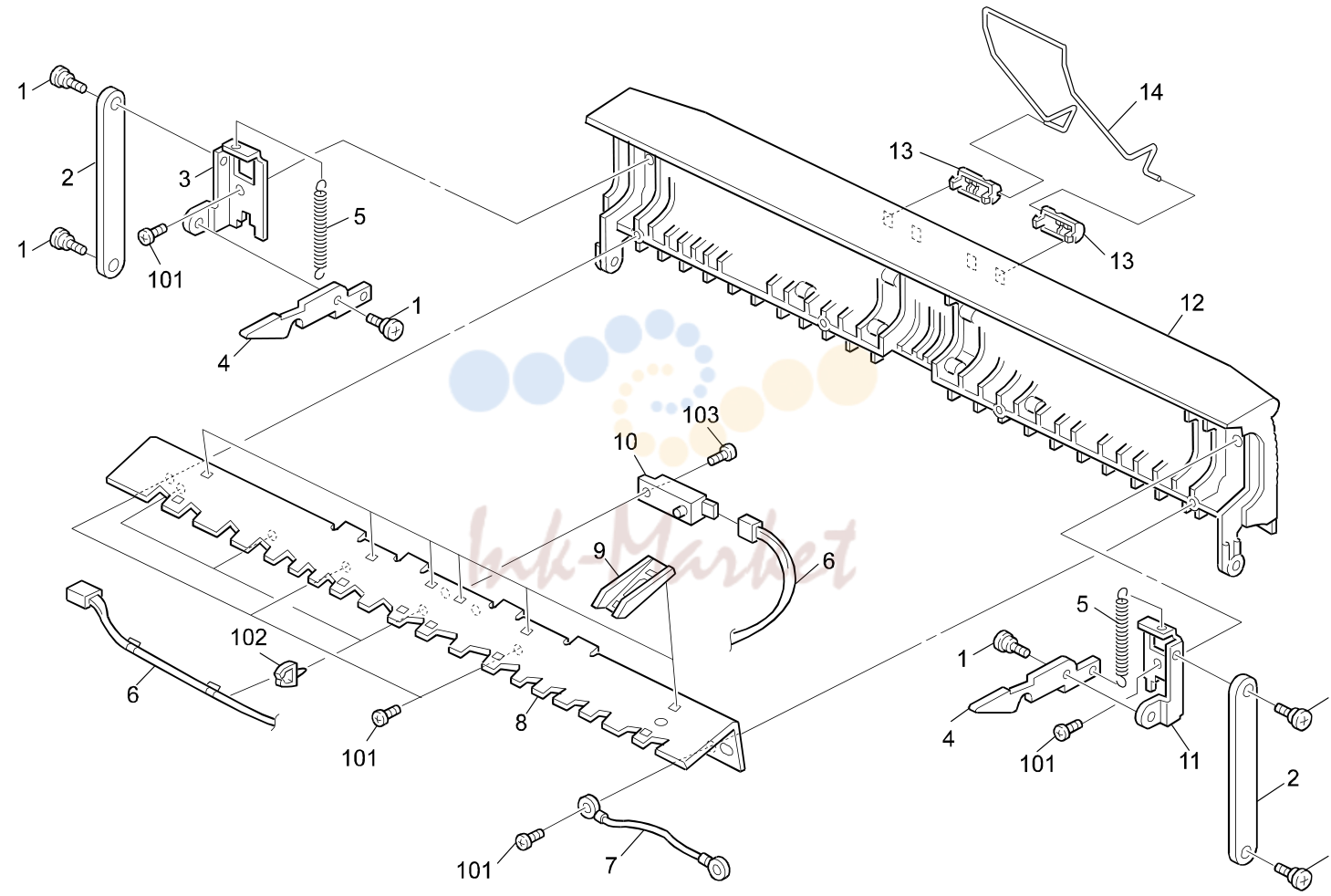

• 12. PAPER EXIT SECTION 1 (A163/A251)

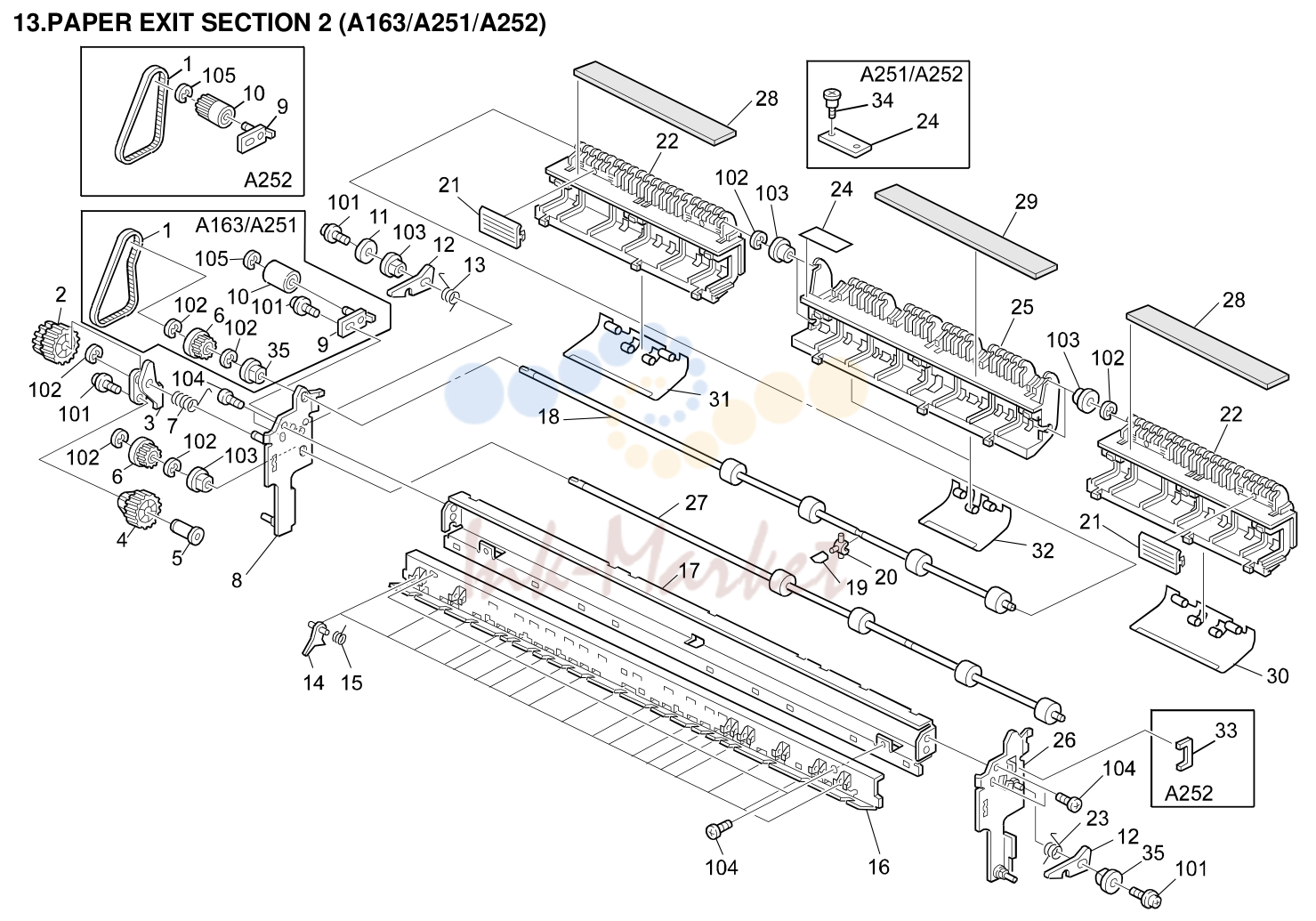

• 13. PAPER EXIT SECTION 2 (A163/A251/A252)
• 14. DRIVE SECTION (A163/A251/A252)
• 15. ELECTRICAL SECTION (A163/A251/A252)
• 16. FRAME SECTION (A163/A251/A252)
• 17. MAIN CONTROL BORAD (A163)
• 18. DECAL AND DOCUMENT (A163/A251/A252)
• 19. .SSPPEECCIIAALL TTOOOOLLSS ((AA116633//AA225511//AA225522))

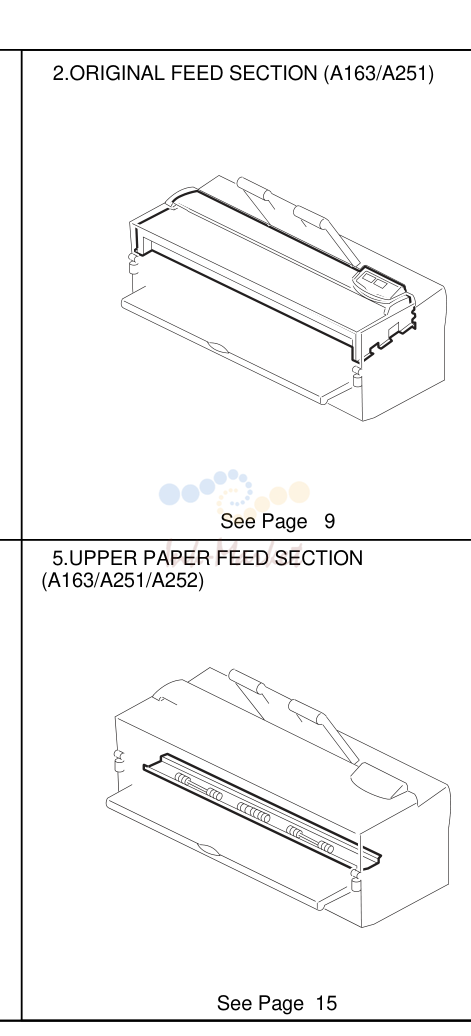

1. LOCATION OF UNIT

№	Артикул	Альт. артикул	Описание
1	AW020056 запросить цену →		Photointerruptor - EE-SX4235A-P1
13	A1631311 запросить цену →		Lower Front Cover
2	A1631099 запросить цену →		Left Latch Bracket 1 (A163 RIC/NRG)/(A251/A252)
13	A1631312 запросить цену →		Lower Front Cover (A163 K+E)
3	A1631291 запросить цену →		Upper Left Cover (A163 RIC/NRG)/(A251)
3	A1631292 запросить цену →		Upper Left Cover (A163 K+E)
13	A1631313 запросить цену →		Lower Front Cover
3	A1631293 запросить цену →		Upper Left Cover (A163 HOECHST/REGMA) 1 (A163 HOECHST/REGMA)
14	A1631318 запросить цену →		Cover Bracket
3	A2521291 запросить цену →		Left Upper Cover (A252)
4	A1631257 запросить цену →		Lower Right Front Cover -115V (A163 RIC)
5	A1631139 запросить цену →		Left Reinforcement Plate
15	A1631261 запросить цену →		Lower Right Front Cover -230V (A163 RIC)
6	A1631301 запросить цену →		Lower Left Cover
15	A1631259 запросить цену →		Lower Right Front Cover (A163 K+E)
6	A1631302 запросить цену →		Lower Left Cover (A163 K+E) 1 (A163 HOECHST/REGMA)
15	A2521266 запросить цену →		Lower Right Front Cover (A251/A252)
6	A1631303 запросить цену →		Lower Left Cover (A163 HOECHST/REGMA)
16	A1631271 запросить цену →		Lower Right Middle Cover
7	A1632690 запросить цену →		Manual Feed Table - LT (A163 RIC)/(A251)
7	A1632693 запросить цену →		Manual Feed Table - LT (A163 K+E) 1 (A163 RIC/NRG)/(A251/A252)
7	A1632691 запросить цену →		Manual Feed Table - A4
16	A1631272 запросить цену →		Lower Right Middle Cover (A163 K+E)
7	A1632692 запросить цену →		Manual Feed Table - A4 1 (A163 HOECHST/REGMA)
18	AA000630 запросить цену →		Caution Decal - English (A163)
8	A1631351 запросить цену →		Toner Supply Cover (A163 RIC/NRG)/(A251)
8	A1631352 запросить цену →		Toner Supply Cover (A163 K+E)
18	AA000631 запросить цену →		Caution Decal - German (A163)
18	AA000632 запросить цену →		Caution Decal - French (A163)
8	A1631353 запросить цену →		Toner Supply Cover
9	A1631366 запросить цену →		Left Original Stopper (A163/A251)
18	AA000634 запросить цену →		Caution Decal - Spanish (A163)
18	AA000639 запросить цену →		Decal - Toner Collection English
10	A1631362 запросить цену →		Right Original Stopper (A163/A251)
11	A1631341 запросить цену →		Manual Feed Cover 1 (A251/A252)
11	A1631342 запросить цену →		Manual Feed Cover (A163 K+E) 1 (A251/A252)
18	A1633629 запросить цену →		Caution Decal - Chinese
11	A1631343 запросить цену →		Manual Feed Cover
12	A1631331 запросить цену →		Receiving Tray Cover 2 (A163 RIC/NRG)/(A251/A252)
12	A1631332 запросить цену →		Receiving Tray Cover (A163 K+E)
19	A1631283 запросить цену →		Lower Right Rear Cover
12	A1631333 запросить цену →		Receiving Tray Cover 2 (A163 HOECHST/REGMA)
20	A1631252 запросить цену →		Upper Right Cover (A163 K+E)
101	03140060B запросить цену →		Philips Pan Head Screw - M4x6
20	A1631253 запросить цену →		Upper Right Cover
103	03430080F запросить цену →		Philips Truss Head Screw - M3x8
20	A2521251 запросить цену →		Right Upper Cover (A252)
104	04340082B запросить цену →		Tapping Screw - M4x8
21	A1634492 запросить цену →		Copy Tray Stand (A163 RIC/NRG)/(A251)
105	04524008B запросить цену →		Tapping Screw - M4x8
21	A1634497 запросить цену →		Copy Tray Stand (A163 K+E)
21	A1634498 запросить цену →		Copy Tray Stand (A163 HOECHST/REGMA)
106	07010040B запросить цену →		Flat Washer - M4
22	A1634493 запросить цену →		Copy Tray Pocket Holder (A163)
23	A1634491 запросить цену →		Copy Tray (A163 RIC/NRG)
23	A1634495 запросить цену →		Copy Tray (A163 K+E)
23	A1634496 запросить цену →		Copy Tray (A163 HOECHST/REGMA)
23	A2514491 запросить цену →		Copy Tray (A251)
24	A1634494 запросить цену →		Copy Tray Guide Rod (A163/A251)
25	A1631321 запросить цену →		Lower Rear Cover
25	A1631322 запросить цену →		Lower Rear Cover (A163 K+E)
25	A1631323 запросить цену →		Lower Rear Cover
26	A1631380 запросить цену →		Main Switch Decal (115V Only)(A163)
26	A1631381 запросить цену →		Main Switch Decal (115V Only)(A163 K+E)
27	A2514492 запросить цену →		Change Arm - Copy Tray (A251)
28	AA161118 запросить цену →		Tube - 3x4.5x3
29	A2524590 запросить цену →		Original Feed Table (A252)
30	A2524591 запросить цену →		Original Guide Scale - LT (A252)
30	A2524592 запросить цену →		Original Guide Scale - A4 (A252)
31	A2524611 запросить цену →		Original Stopper (A252)
32	A2284652 запросить цену →		Left Side Fence Sheet (A252)
33	A2524545 запросить цену →		Left Side Fence (A252)
34	A2523850 запросить цену →		By-pass Feed Table - LT (A252)
34	A2523851 запросить цену →		By-pass Feed Table - A4 (A252)
35	A2284656 запросить цену →		Side Fence Sheet - Original Feed (A252)
36	A2524617 запросить цену →		Original Spacer (A252)
37	A2524620 запросить цену →		Small Sheet - 13x17 (A252)
38	A2514493 запросить цену →		Revet (A251)
39	A2521110 запросить цену →		Total Counter Cover (A251/A252)

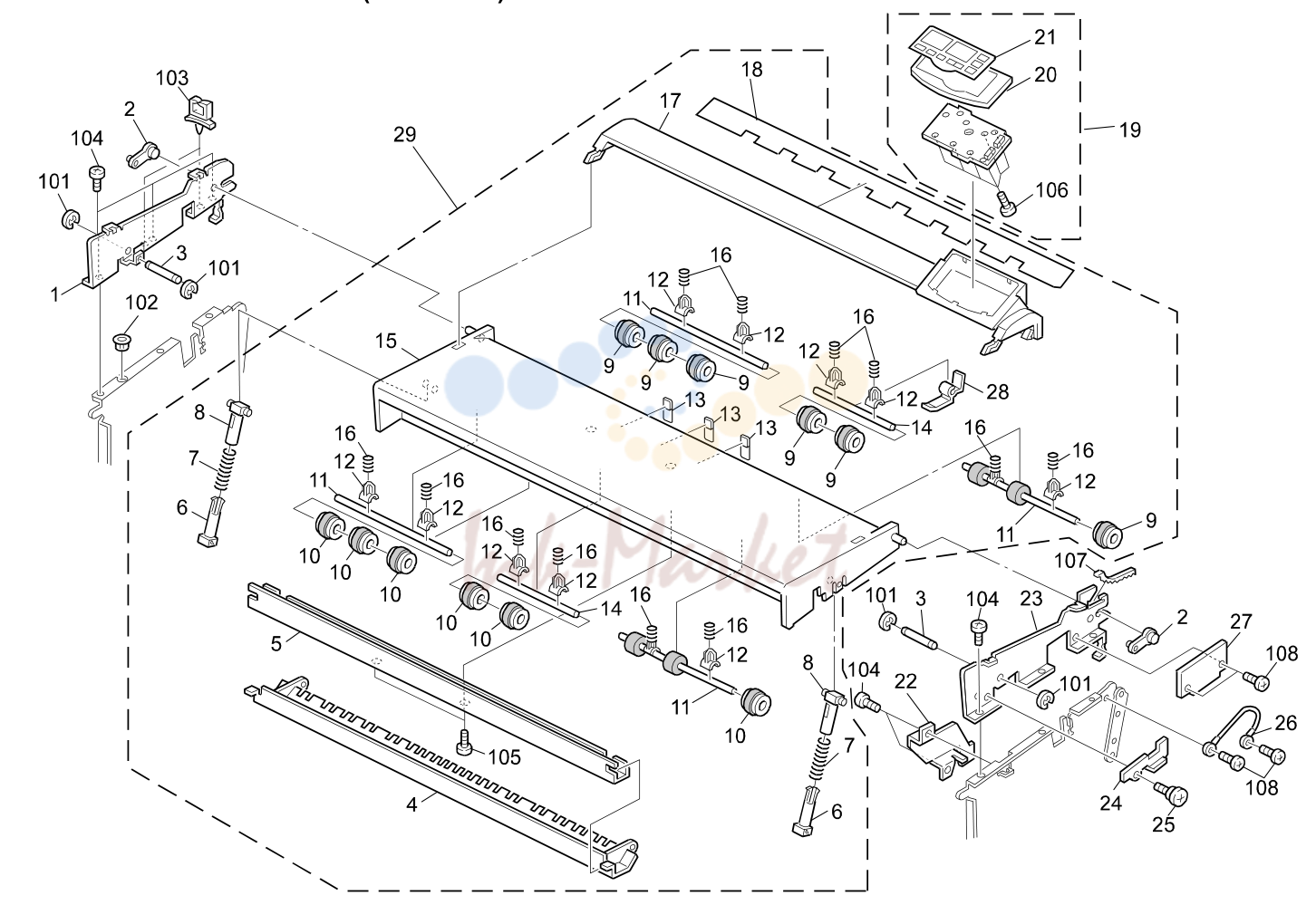

2. ORIGINAL FEED SECTION (A163/A251)

№	Артикул	Альт. артикул	Описание
1	A1636051 запросить цену →		Original Feed Left Plate
19	A2511463 запросить цену →		Operation Panel Ass’y - LT (A251)
2	A1636052 запросить цену →		Original Table Bushing
19	A2511464 запросить цену →		Operation Panel Ass’y - A4 (A251)
3	A1636056 запросить цену →		Stopper Pin
20	A1631471 запросить цену →		Operation Panel Cover (A163 RIC/NRG)
20	A1631472 запросить цену →		Operation Panel Cover (A163 K+E)
4	A1636162 запросить цену →		Platen Plate
5	A1636161 запросить цену →		Original Table Channel
20	A1631473 запросить цену →		Operation Panel Cover
6	A1636202 запросить цену →		Original Table Stopper 2 (A163 HOECHST/REGMA)
20	A2521471 запросить цену →		Operation Panel Cover (A251)
7	AA063275 запросить цену →		Stopper Spring
8	A1636203 запросить цену →		Original Stopper Pin
21	A1631481 запросить цену →		Operation Panel Sheet - LT (A163)
21	A1631482 запросить цену →		Operation Panel Sheet - A4 (A163)
9	AF022081 запросить цену →		Front Driven Roller
10	A1636175 запросить цену →		Front Drive Roller
21	A2511482 запросить цену →		Operation Panel Sheet - A4 (A251)
11	A1636172 запросить цену →		End Roller Shaft
21	A2511481 запросить цену →		Operation Panel Sheet - LT (A251)
12	A1636181 запросить цену →		Original Driven Bushing
22	A1631376 запросить цену →		Cover Lever Bracket
13	A1636256 запросить цену →		Guide Mylar
23	A1636061 запросить цену →		Original Feed Right Plate
14	A1636171 запросить цену →		Middle Roller Shaft
24	A1636066 запросить цену →		Upper Lever
15	A1636131 запросить цену →		Original Feed Table - LT (A163 RIC)
25	54131882 запросить цену →		Stepped Screw
15	A1636132 запросить цену →		Original Feed Table - LT (A163 K+E)
26	A1635640 запросить цену →		Grounding Wire
27	A1636065 запросить цену →		Right Bracket
15	A2516131 запросить цену →		Original Feed Table Cover - LT (A251)
15	A1636136 запросить цену →		Original Feed Table - A4 (A163 HOECHST)
28	A1636191 запросить цену →		Feeler Clip
29	A1636111 запросить цену →		Original Feed Table Ass’y (A163 RIC-LT)
15	A1636133 запросить цену →		Original Feed Table - A4 (A163 RIC/NRG)
29	A1636113 запросить цену →		Original Feed Table Ass’y (A163 RIC-A4)
15	A2516133 запросить цену →		Original Feed Table Cover - A4 (A251)
16	AA063274 запросить цену →		Center Spring
29	A1636112 запросить цену →		Original Feed Table Ass’y (A163 K+E)
17	A1636231 запросить цену →		Rear Original Cover (A163 RIC)
29	A1636114 запросить цену →		Original Feed Table Ass’y (A163 NRG)
29	A1636116 запросить цену →		Original Feed Table Ass’y (A163 HOECHST)
17	A1636232 запросить цену →		Rear Original Cover (A163 K+E)
17	A1636236 запросить цену →		Rear Original Cover (A163 HOECHST)
29	A1636117 запросить цену →		Original Feed Table Ass’y (A163 REGMA)
17	A1636237 запросить цену →		Rear Original Cover (A163 REGMA)
29	A2516113 запросить цену →		Original Feed Table - A4 (A251 RIC)
29	A2516117 запросить цену →		Original Feed Table Ass’y (A251 REGMA)
17	A1636233 запросить цену →		Rear Original Cover (A163 NRG)
17	A2516231 запросить цену →		Rear Original Cover (A251 RIC)
29	A2516111 запросить цену →		Original Feed Table Ass’y - LT (A251 RIC)
17	A2516234 запросить цену →		Rear Original Cover (A251 K+E)
29	A2516114 запросить цену →		Original Feed Table Ass’y (A251 K+E)
17	A1636264 запросить цену →		Rear Original Cover (A251 REGMA/NRG)
29	A2516115 запросить цену →		Original Feed Table Ass’y (A251 NRG)
18	A1636251 запросить цену →		Original Entrance Sheet
19	A1631463 запросить цену →		Operation Panel - LT (A163 RIC/NRG)
19	A1631465 запросить цену →		Operation Panel - LT (A163 K+E)
19	A1631464 запросить цену →		Operation Panel - A4 (A163 RIC)
19	A1631466 запросить цену →		Operation Panel - A4
101	07200030Z запросить цену →		Retaining Ring - M3
102	11060241 запросить цену →		Bushing - 6.7mm
103	11050196 запросить цену →		Harness Clamp
104	03140060B запросить цену →		Philips Pan Head Screw - M4x6
105	04140142B запросить цену →		Binding Self Tapping Screw - M4x14
106	08025087 запросить цену →		Tapping Bind Screw - M2x5
106	08025242 запросить цену →		Tapping Bind Screw - M2x5 (A163 K+E)
107	11060493 запросить цену →		Edging
108	04340080B запросить цену →		Philips Tapping Screw - M4x8

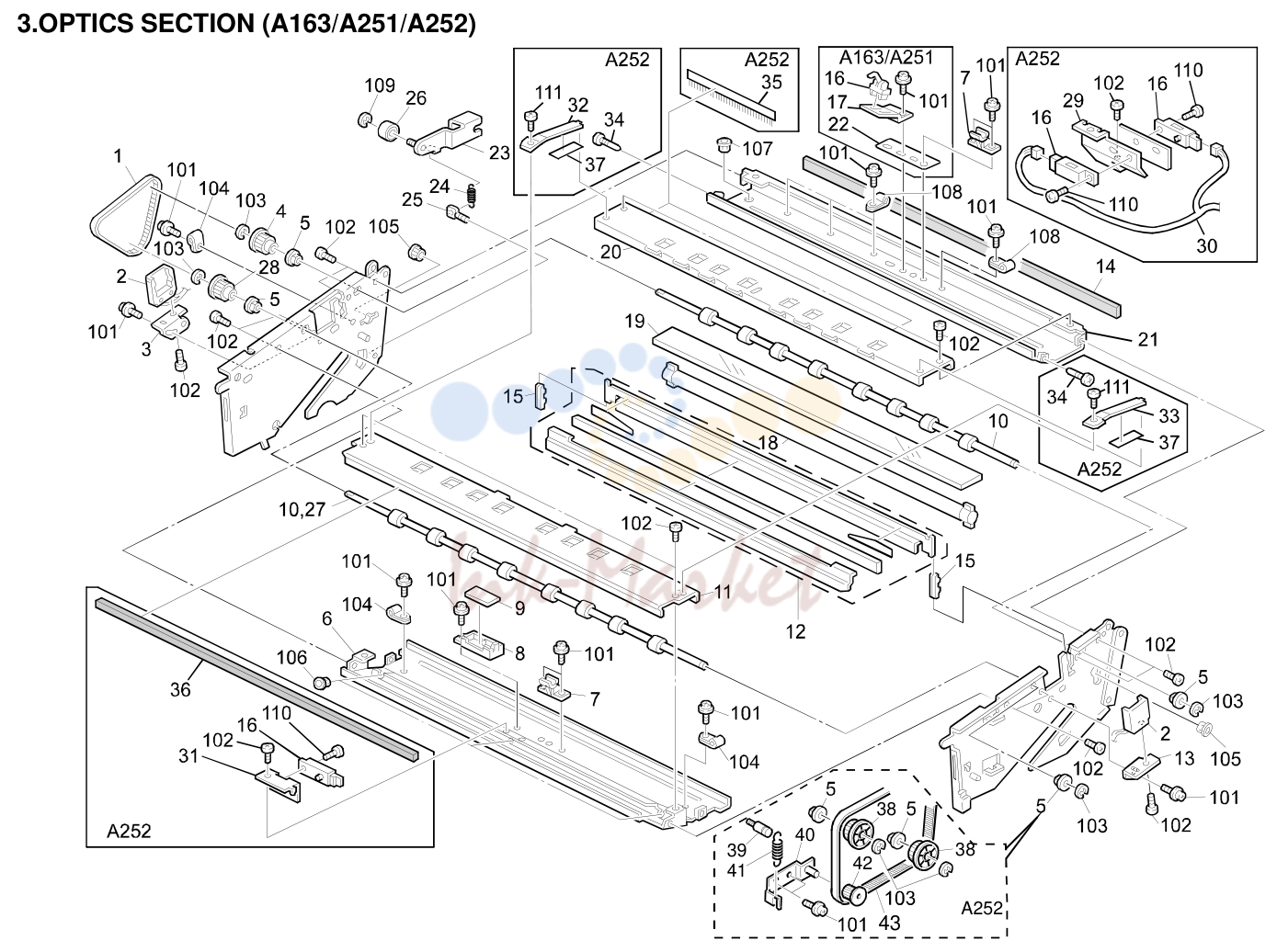

3. OPTICS SECTION (A163/A251/A252)

№	Артикул	Альт. артикул	Описание
25	53531539 запросить цену →		Spring Anchor
1	AA043405 запросить цену →		Timing Belt - 411P3M6
2	A1635620 запросить цену →		Fluorescent Lamp Harness
26	A1631158 запросить цену →		Tenshion Pulley
27	A1636075 запросить цену →		1st Original Drive Roller (A163/A251)
3	A1631671 запросить цену →		Left Socket Bracket
4	AB030505 запросить цену →		Pulley - 24Z
28	A1636085 запросить цену →		One-way Pulley - 24Z
5	A2524586 запросить цену →		Original Sensor Bracket (A252)
30	A2515660 запросить цену →		DC Relay Harness (A251)
6	A1631650 запросить цену →		Front Optics Stay (A163)
6	A1631653 запросить цену →		Front Optics Stay (A251)
30	A2525662 запросить цену →		Relay Harness - Original Sensor (A252)
6	A2521655 запросить цену →		Front Stay (A252)
31	A2524585 запросить цену →		Original Sensor Bracket - Feed (A252)
32	A2521651 запросить цену →		Spring Plate - Left (A252)
7	A1636081 запросить цену →		Arm Bushing
8	A1631721 запросить цену →		Light Sensor Holder
33	A2521652 запросить цену →		Spring Plate - Right (A252)
34	54462824 запросить цену →		Screw - Duplex Guide Plate (A252)
9	A1635300 запросить цену →		Light Sensor Board
35	AA120078 запросить цену →		Antistatic Brush (A252)
10	A1636071 запросить цену →		2nd Original Drive Roller (A163/A251)
10	AF020451 запросить цену →		Original Feed Roller (A252)
36	AA152392 запросить цену →		Original Seal (A252)
37	A2521653 запросить цену →		Spring Plate Sheet - Exposure Glass (A252)
11	A1636101 запросить цену →		Front Original Guide Plate (A163/A251)
38	AB030597 запросить цену →		Timing Pulley - 40 (A252)
11	A2524580 запросить цену →		Front Lower Guide (A252)
12	A1631680 запросить цену →		Fiber Optics (A163/A251)
39	53531539 запросить цену →		Spring Anchor (A252)
40	A2524572 запросить цену →		Belt Tightner (A252)
12	A2521611 запросить цену →		Fiber Optics (A252)
41	AA060541 запросить цену →		Bushing Lock Spring (A252)
13	A1631672 запросить цену →		Right Socket Bracket
42	AB030598 запросить цену →		Idler Pulley - 20 (A252)
14	AA151989 запросить цену →		Seal - 23x1029x7
15	A1631701 запросить цену →		Fiber Optics Holder
43	AA043275 запросить цену →		Timing Belt - 400 S2M80 (A252)
16	AW020008 запросить цену →		Photointerruptor (A163/A251)
16	AW010070 запросить цену →		Photosensor - PS-R11D1-B (A252)
17	A1636091 запросить цену →		Sensor Bracket (A163/A251)
18	AX500053 запросить цену →		Fluorescent Lamp - 140V/26W
19	A1631711 запросить цену →		Exposure Glass (A163/A251)
101	09514006B запросить цену →		Philips Screw With Washer - M4x6
19	AC010004 запросить цену →		Exposure Glass (A252)
102	03140060B запросить цену →		Philips Pan Head Screw - M4x6
20	A1636102 запросить цену →		Rear Original Guide Plate (A163/A251)
103	07200060Z запросить цену →		Retaining Ring - M6
104	11050199 запросить цену →		Clamp
20	A2524581 запросить цену →		Rear Lower Guide (A252)
105	11060411 запросить цену →		Bushing - 11.5mm
21	A1631661 запросить цену →		Rear Optics Stay (A163)
106	11060241 запросить цену →		Bushing - 6.7mm
21	A1631662 запросить цену →		Rear Optics Stay (A251)
107	11060193 запросить цену →		Bushing - 7.9mm
21	A2521659 запросить цену →		Rear Stay (A252)
22	A1636095 запросить цену →		Original Registration Sensor Spacer
108	11050005 запросить цену →		Nylon Clip - 3n
23	A1631155 запросить цену →		Tenshion Bracket
110	03130100B запросить цену →		Philips Pan Head Screw - M3x10
111	03440060F запросить цену →		Philips Truss Head Screw - M4x6
24	AA060456 запросить цену →		Fusing Cover Spring

4. VACUUME FAN (A163/A251)

№	Артикул	Альт. артикул	Описание
101	03530080F запросить цену →		Philips Truss Head Screw - M3x8
1	A1634293 запросить цену →		Blower Sheet - 51x57
2	A1634281 запросить цену →		Rear Feed Cover - LT (A163 RIC)/(A251)
102	03140100B запросить цену →		Philips Pan Head Screw - M4x10
103	11050199 запросить цену →		Clamp
2	A1634285 запросить цену →		Rear Feed Cover - LT (A163 K+E)
2	A1634282 запросить цену →		Rear Feed Cover - A4
2	A1634286 запросить цену →		Rear Feed Cover - A4
3	AA151988 запросить цену →		Left Seal
4	AA151981 запросить цену →		Seal - 30x168x9
5	AA151983 запросить цену →		Seal - 12x36x3
6	AA151982 запросить цену →		Fan Seal
7	AA010087 запросить цену →		Ozone Filter
8	AX660007 запросить цену →		Fan Motor - DC 14.4W (A163)
8	AX660008 запросить цену →		Fan Motor - DC24V 14.4W (A251)
9	AA151984 запросить цену →		Support Duct Seal
10	A1634291 запросить цену →		Fan Support Plate
11	A1634322 запросить цену →		Blower Duct
12	A1634311 запросить цену →		Seal - 8x16x570
13	A1634314 запросить цену →		Right Seal
14	A1634315 запросить цену →		Left Seal
15	A1634316 запросить цену →		Right Middle Seal
16	A1634317 запросить цену →		Left Middle Seal
17	A1634318 запросить цену →		Seal - 6x24x116.5
18	A1634319 запросить цену →		Seal - 6x24x38

5. UPPER PAPER FEED SECTION (A163/A251/A252)

№	Артикул	Альт. артикул	Описание
1	A1635439 запросить цену →		Pre - Teansfer Lamp - 24V 7.2W (A163)
101	11050199 запросить цену →		Clamp
1	A2525440 запросить цену →		Pre - Teansfer Lamp - 24V 7.2W (A251/A252)
102	04140082B запросить цену →		Binding Self Tapping Screw - M4x8
103	03130100B запросить цену →		Philips Pan Head Screw - M3x10
2	A1635612 запросить цену →		DC Harness - Paper Feed (A163)
2	A2525611 запросить цену →		DC Harness - Paper Feed (A251/A252)
3	AA063279 запросить цену →		Guide Plate Spring
4	A1632569 запросить цену →		Paper Feed Bushing
5	A1632576 запросить цену →		Driven Roller - Guide Plate
6	AA063277 запросить цену →		Middle Plate Spring
7	A1632560 запросить цену →		Driven Roller
8	A1632574 запросить цену →		Guide Plate
9	A1632554 запросить цену →		Middle Guide Plate
10	AA066255 запросить цену →		Feeler Spring
11	A1632566 запросить цену →		Registration Sensor Feeler
12	A1632562 запросить цену →		Feeler Bracket
13	AW020012 запросить цену →		Photointerruptor
14	AW020024 запросить цену →		Photointerruptor

6. LOWER PAPER FEED SECTION (A163/A251/A252)

№	Артикул	Альт. артикул	Описание
31	AA152389 запросить цену →		Short Shielding Seal - Fusing (A251/A252)
1	AX210050 запросить цену →		Registration Clutch (A163)
1	AX260001 запросить цену →		Magnetic Clutch (A251/A252)
2	50530223 ✓ в наличии		Bushing - 8mm
3	A1632652 запросить цену →		Middle Guide Plate
4	A1632612 запросить цену →		End Manual Feed Sheet
5	A1632610 запросить цену →		Middle Manual Feed Sheet
6	A1632602 запросить цену →		Lower Guide Plate
7	AF020339 запросить цену →		Registration Roller
8	A1632586 запросить цену →		Brake Disk (A163)
9	A1633869 запросить цену →		T & S Corona Guide Plate
10	54332929 запросить цену →		Brake Belt (A163)
11	AA060302 запросить цену →		Registration Brake Spring (A163)
12	A1632588 запросить цену →		Brake Bracket (A163)
13	A1633859 запросить цену →		Right Positioning Bracket
14	A1633861 запросить цену →		Left Positioning Bracket
15	A1633865 запросить цену →		Transport Guide Plate
16	AA000401 запросить цену →		Decal - High Temperature (A163)
16	A1634192 запросить цену →		Decal - High Temperature - Chinese
16	A1744302 запросить цену →		High Temperature Panel (A251/A252)
17	A1634347 запросить цену →		Separation Roller
18	A1634351 запросить цену →		Roller Bracket
19	A1631081 запросить цену →		Upper Fusing Unit Stay
20	AA151986 запросить цену →		Seal - 30x15x12 (A163)
21	A1634330 запросить цену →		Shutter Plate (A163)
22	AA151985 запросить цену →		Seal - 185x15x12 (A163)
22	AA152396 запросить цену →		Short Shielding Seal - Fusing (A251/A252)
101	04340080B запросить цену →		Philips Tapping Screw - M4x8
102	03140080B запросить цену →		Philips Pan Head Screw - M4x8
23	A1634349 запросить цену →		Small Roller Bracket
24	A1634350 запросить цену →		Small Separation Roller
103	11050199 запросить цену →		Clamp
104	03140060B запросить цену →		Philips Pan Head Screw - M4x6
25	A1635422 запросить цену →		Heater - 30W 115V (Option)
105	06220120E запросить цену →		Spring Pin - 2x12mm
25	A1635423 запросить цену →		Heater - 30W 230V (Option)
26	A1634352 запросить цену →		Fusing Guide Mylar
106	09513005B запросить цену →		Philips Screw With Flat Washer M3x5
107	11060193 запросить цену →		Bushing - 7.9mm
27	52152621 запросить цену →		Snap Ring - M6
28	A1634361 запросить цену →		Grounding Plate
108	11060241 запросить цену →		Bushing - 6.7mm
29	A2524287 запросить цену →		Shealding Plate - Fusing (A251/A252)
109	07200060Z запросить цену →		Retaining ring - M6
110	03140060B запросить цену →		Philips Pan Head Screw - M4x6
30	A2524288 запросить цену →		Sheald (A251/A252)

7. DEVELOPMENT UNIT (A163/A251/A252)

№	Артикул	Альт. артикул	Описание
1	A1635610 запросить цену →		Development Harness
34	AB013924 запросить цену →		Gear - 28Z
2	A1635618 запросить цену →		Toner Sensor Harness
35	AB013922 запросить цену →		Gear - 28Z
3	AW230006 запросить цену →		Toner Density Sensor
36	52053093 запросить цену →		Bushing - 8mm
37	54466214 запросить цену →		Shaft Holder - Pick-up Roller
4	A1633089 запросить цену →		Upper Toner Sensor Holder
5	A1633170 запросить цену →		Development Sleeve Flange
38	A1633145 запросить цену →		Toner Supply Unit Plate
6	A1633107 запросить цену →		Seal - Toner Supply Unit Casing
39	AX200115 запросить цену →		Spring Clutch
40	A1633141 запросить цену →		Left Side Plate
7	AA012081 ✓ в наличии		Development Filter
41	A1633136 запросить цену →		Right Side Plate
8	A1633101 запросить цену →		Filter Bracket
9	AA151952 запросить цену →		Seal - 10x142x2.5
42	A1633125 запросить цену →		Development Unit Terminal
10	A1633090 запросить цену →		Entrance Seal Bracket
43	AA150647 запросить цену →		Left Side Plate Seal
11	AA150109 запросить цену →		Seal - 12x837
12	A1633105 запросить цену →		Toner Supply Unit Casing
13	AD036053 запросить цену →		Left Backspill Plate
14	AD036052 запросить цену →		Right Backspill Plate
15	A1633065 запросить цену →		Auger Casing
16	AD037047 запросить цену →		Development Auger
17	AA151954 запросить цену →		Left Cartrige Seal
18	AA151955 запросить цену →		Seal - 20x950x3
19	AA151953 запросить цену →		Right Cartrige Seal
20	A1633110 запросить цену →		Lower Toner Supply Casing
21	A1632596 запросить цену →		Left Positioning Bracket
101	09514008B запросить цену →		Philips Screw With Washer - M4x8
22	A1632590 запросить цену →		Right Positioning Bracket
23	A1633147 запросить цену →		Joint Shaft (RIC/NRG)
102	03130050B запросить цену →		Philips Pan Head Screw - M3x5
23	A1633160 запросить цену →		Joint Shaft (K+E/A163 HOECHST)
103	11050109 запросить цену →		Cord Keep
23	A1633155 запросить цену →		Joint Shaft (REGMA)
104	03140080B запросить цену →		Philips Pan Head Screw - M4x8
24	AD031289 запросить цену →		Development Sleeve
105	09514020B запросить цену →		Philips Screw With Washer - M4x20
25	AD038063 запросить цену →		Paddle Roller
106	09513010B запросить цену →		Philips Screw With Flat Washer-M3x10
26	54462824 запросить цену →		Screw - Duplex Guide Plate
107	07200050Z запросить цену →		Retaining Ring - M5
27	AA150646 запросить цену →		Right Side Plate Seal
108	06330200G запросить цену →		Pin - M3x20
28	52053103 запросить цену →		Bushing - 6mm
109	03140060B запросить цену →		Philips Pan Head Screw - M4x6
110	03140160B запросить цену →		Philips Pan Head Screw - M4x16
29	AB013921 запросить цену →		Gear - 20Z
30	AB017378 запросить цену →		Coupled Gear - 28/24Z
111	07200060Z запросить цену →		Retaining Ring - M6

8. DRUM SECTION (A163/A251/A252)

№	Артикул	Альт. артикул	Описание
101	07250150E запросить цену →		Retaining Ring C - M15
1	AB030506 запросить цену →		Pulley - 60Z (A163/A251)
102	03140060B запросить цену →		Philips Pan Head Screw - M4x6
2	A1632252 запросить цену →		Bearing Holder
103	05750050E запросить цену →		Hexagon Headless Set Screw - M5x5
3	AB011168 запросить цену →		Gear - 96Z
4	AD014030 запросить цену →		Drum Flange
5	AD015015 запросить цену →		Drum Shaft
6	AA063276 запросить цену →		Pressure Spring
7	A1632251 запросить цену →		Drum Knob
8	A0989510 запросить цену →		Drum
9	A1632255 запросить цену →		Spacer

9. CHARGE CORONA SECTION (A163/A251/A252)

№	Артикул	Альт. артикул	Описание
35	A1632058 запросить цену →		Grid Relay Terminal Plate
1	A1633593 запросить цену →		Cleaning Blade Bushing
36	A1633554 запросить цену →		Toner Shutter
2	AB011365 запросить цену →		Gear - 27Z
3	A1633558 ✓ в наличии		Left Cleaning Seal
37	A1632050 запросить цену →		Charge Corona Unit (A163)
4	A1633556 запросить цену →		Left Side Plate - Drum
37	A2522050 запросить цену →		Charge Corona Unit (A251/A252)
5	A1633592 запросить цену →		Drum Stay
38	A1635455 запросить цену →		Quenching Lamp (A163)
38	A2522100 запросить цену →		Quenching Lamp (A251/A252)
6	AD022317 запросить цену →		Left End Block Cover - Charge
39	A2525614 запросить цену →		DC Relay Harness (A251/A252)
7	A1632052 запросить цену →		Left Grid Terminal
8	AD022316 запросить цену →		Left End Block - Charge
9	AA060749 запросить цену →		Spring
10	A1639501 запросить цену →		Charge Grid Wire - 4pcs/set
11	A1639500 ✓ в наличии		Corona Wire - 2pcs/set (A163)
11	AD020079 запросить цену →		Main Corona Wire (A251/A252)
12	A1633553 запросить цену →		Right Cleaning Seal
13	AD022315 запросить цену →		Right End Block Cover - Charge
14	AD022347 запросить цену →		Right End Block - Charge
15	A1632051 запросить цену →		Right Grid Terminal
16	AD023112 запросить цену →		Charge Corona Casing
17	A1632053 запросить цену →		Right Plate Spring
18	A1632054 запросить цену →		Left Plate Spring
19	A1633555 запросить цену →		Shutter Spring
20	A1633570 запросить цену →		Cleaning Blade
21	A1633551 запросить цену →		Right Side Plate - Drum
22	AD043039 запросить цену →		Toner Collection Screw
23	A1633560 запросить цену →		Cleaning Unit Casing
24	A1635614 запросить цену →		Separation Harness (A163)
25	AX100026 запросить цену →		DC Solenoid - Pick-off Pawl
26	A1633600 запросить цену →		Pick-off Pawl Bracket
27	A1633611 ✓ в наличии		Pick-off Pawl
28	A1633607 запросить цену →		Right Pressure Lever
101	03140060B запросить цену →		Philips Pan Head Screw - M4x6
29	A1633609 запросить цену →		Lever Shaft
30	A1633594 запросить цену →		Cleaning Blade Pressure Spring
102	11050005 запросить цену →		Nylon Clip - 3n
103	03140100B запросить цену →		Philips Pan Head Screw - M4x10
31	A1633608 запросить цену →		Left Pressure Lever
104	03130050B запросить цену →		Philips Pan Head Screw - M3x5
32	AD021113 запросить цену →		Relay Receptacle - Charge Corona
33	A1632057 запросить цену →		Relay Receptacle Bracket
105	03140200B запросить цену →		Philips Pan Head Screw - M4x20
106	03130060B запросить цену →		Philips Pan Head Screw - M3x6
34	A1635633 запросить цену →		Power Pack Harness - Grid

10. T/S CORONA SECTION (A163/A251/A252)

№	Артикул	Альт. артикул	Описание
1	A1633858 запросить цену →		Left Paper Guide
102	09513005B запросить цену →		Philips Screw With Flat Washer M3x5
2	A1633857 запросить цену →		Right Paper Guide
3	AD022320 запросить цену →		End Block Cover - T & S
4	AA000160 запросить цену →		High Voltage Decal - English (A163)
4	AA000161 запросить цену →		High Voltage Decal - German (A163)
4	AA000162 запросить цену →		High Voltage Decal - French (A163)
4	AA000163 запросить цену →		High Voltage Decal - Italian (A163)
4	AA000164 запросить цену →		High Voltage Decal - Spanish (A163)
4	A1633871 запросить цену →		High Voltage Decal - Chinese (A163)
5	AD020080 ✓ в наличии		Corona Wire - Separation
6	A1639500 ✓ в наличии		Corona Wire - 2pcs/set
7	AA066254 запросить цену →		Corona Wire Spring
8	AD022319 запросить цену →		Left End Block - T & S
9	AD023113 запросить цену →		T & S Corona Casing
10	AD022318 запросить цену →		Right End Block - T & S
11	A1633854 запросить цену →		Entrance Sheet Bracket

11. FUSING UNIT (A163/A251/A252)

№	Артикул	Альт. артикул	Описание
1	A1634175 запросить цену →		Pressure Roller Stripper Ass’y
32	A1634261 запросить цену →		Interlock Switch Bracket
2	A1634181 запросить цену →		Pressure Lever
33	A1634263 запросить цену →		Interlock Switch Cover
3	A1634135 запросить цену →		Left Side Plate
34	A1634262 запросить цену →		Interlock Switch Lever
4	A1634106 запросить цену →		Pressure Roller Holder
5	AE030024 запросить цену →		Ball Bearing - 25x39.8x7
35	A1634165 запросить цену →		Right Bracket
36	A1634130 запросить цену →		Right Side Plate
6	AE032016 запросить цену →		Bushing - 20x28x12
7	AB013935 запросить цену →		Gear - 50Z
37	A1634187 запросить цену →		Right Lock Guide
8	A1634166 запросить цену →		Left Bracket
38	A1634354 запросить цену →		Spacer - 10x15x0.6
9	A1634161 запросить цену →		Cushion - 9.8x16x9.5
39	A1634355 запросить цену →		Spacer - Fusing Entrance
10	A1634182 запросить цену →		Lower Pressure Release Lever
40	A1744155 запросить цену →		Stopper Guide - Paper Exit
11	A1634183 запросить цену →		Upper Pressure Release Lever
41	AE044020 запросить цену →		Pressure Roller Stripper
12	A1634188 запросить цену →		Lever Shaft
42	AA066285 ✓ в наличии		Stripper Spring
13	AA060607 запросить цену →		Pressure Spring
43	A1634176 запросить цену →		Stripper Stay Bracket
14	AW020056 запросить цену →		Photointerruptor - EE-SX4235A-P1
15	A1635628 запросить цену →		Thermofuse Harness (A163) 1 (A251/A252)
45	A2525615 запросить цену →		Exit Cover DC Harness (A251/A252)
15	A2525628 запросить цену →		Thermofuse Relay Harness (A251/A252)
16	AA060201 запросить цену →		Spring Thermistor
17	A1634111 запросить цену →		Fusing Unit Upper Stay (A163)
17	A2524111 запросить цену →		Fusing Unit Upper Stay (A251/A252)
18	A1635310 запросить цену →		Hot Roller Thermistor
19	A1634191 запросить цену →		Fusing Entrance Guide Plate
20	A1634105 запросить цену →		Pressure Roller Shaft
21	A1634109 запросить цену →		C - Ring - 19m
22	AE030005 запросить цену →		Ball Bearing - 20x32x7
23	AE020045 запросить цену →		Pressure Roller
24	AE011031 запросить цену →		Hot Roller
25	AX450016 запросить цену →		Fusing Lamp - 1100W 115V (A163)
101	03140060B запросить цену →		Philips Pan Head Screw - M4x6
25	AX450017 запросить цену →		Fusing Lamp - 1100W 230V (A163)
102	07250200E запросить цену →		Retaining Ring C - M20
25	AX450029 запросить цену →		Fusing Lamp - 115V 1100W (A251/A252)
103	07200040Z запросить цену →		Retaining Ring - M4
25	AX450030 запросить цену →		Fusing Lamp - 230V 1100W (A251/A252)
26	A1634122 запросить цену →		Entrance Guide Plate Holder
104	09514008B запросить цену →		Philips Screw With Washer - M4x8
105	03130060B запросить цену →		Philips Pan Head Screw - M3x6
27	A1634124 запросить цену →		Holder Cam
28	A1634121 запросить цену →		Fusing Lower Stay
106	11050196 запросить цену →		Harness Clamp
29	A1634117 запросить цену →		Thermistor Bracket
107	09514006B запросить цену →		Philips Screw With Washer - M4x6
108	12042334 запросить цену →		Safety Switch - FAIL-AA20
30	A1635320 запросить цену →		Pressure Roller Thermistor

12. PAPER EXIT SECTION 1 (A163/A251)

№	Артикул	Альт. артикул	Описание
101	04340082B запросить цену →		Tapping Screw - M4x8
1	54032075 запросить цену →		Stepped Screw
102	11050199 запросить цену →		Clamp
2	A1634478 запросить цену →		Long Hinge
3	A1634476 запросить цену →		Left Lock Bracket
103	03130100B запросить цену →		Philips Pan Head Screw - M3x10
4	A1634477 запросить цену →		Positioning Plate
5	AA060386 запросить цену →		Pressure Spring
6	A1635616 запросить цену →		Fusing Sensor Harness
7	A1635640 запросить цену →		Grounding Wire
8	A1634473 запросить цену →		Lower Entrance Guide Plate
9	A1634465 запросить цену →		Lower Support Guide
10	A0105700 запросить цену →		Sensor
11	A1634471 запросить цену →		Right Lock Bracket
12	A1634466 запросить цену →		Paper Exit Cover (A163 RIC/NRG)/(A251)
12	A1634441 запросить цену →		Paper Exit Cover (A163 K+E)
12	A1634442 запросить цену →		Paper Exit Cover (A163 NRG)
12	A1634463 запросить цену →		Paper Exit Cover (A163 HOECHST/REGMA)
13	A1634455 запросить цену →		Copy Tray Holder Cover
13	A1634457 запросить цену →		Copy Tray Holder Cover (A163 K+E)
13	A1634458 запросить цену →		Copy Tray Holder Cover
14	A1634484 запросить цену →		Copy Exit Support

Каталог очень большой (841 позиций). Показаны первые 12 узлов со схемами; полный список доступен по запросу.
