Ricoh FT 7950 7960 7970 — каталог запчастей со схемами

Содержание

• 1. Location of Unit
• 2. Exterior 2 (A246/A247/A248)
• 3. Operation Panel (A246/A247/A248)
• 4. Platen Cover (A246/A247/A248)
• 5. Optics Section - 1 (A246/A247/A248)

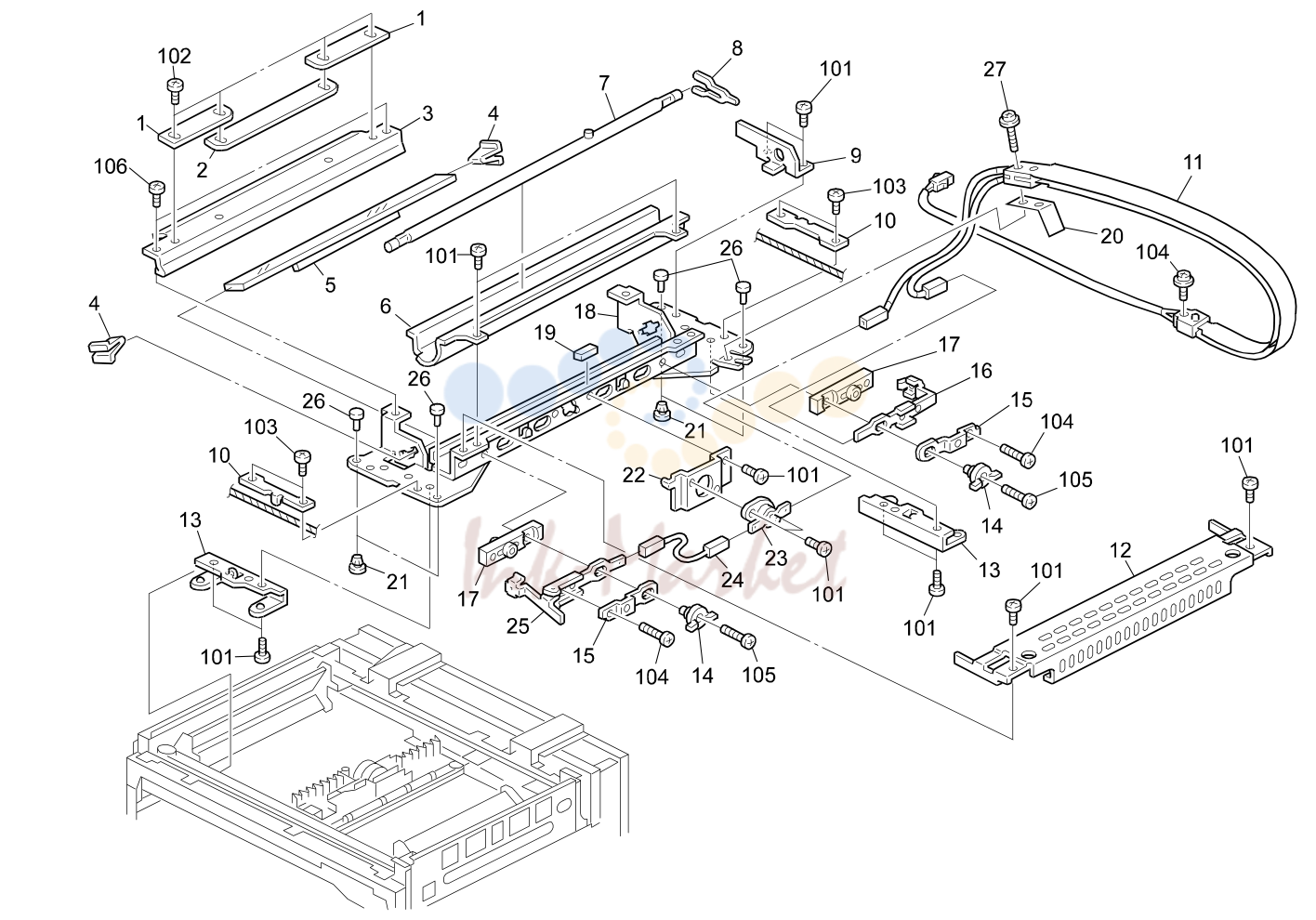

• 6. Optics Section - 2 (A246/A247/A248)

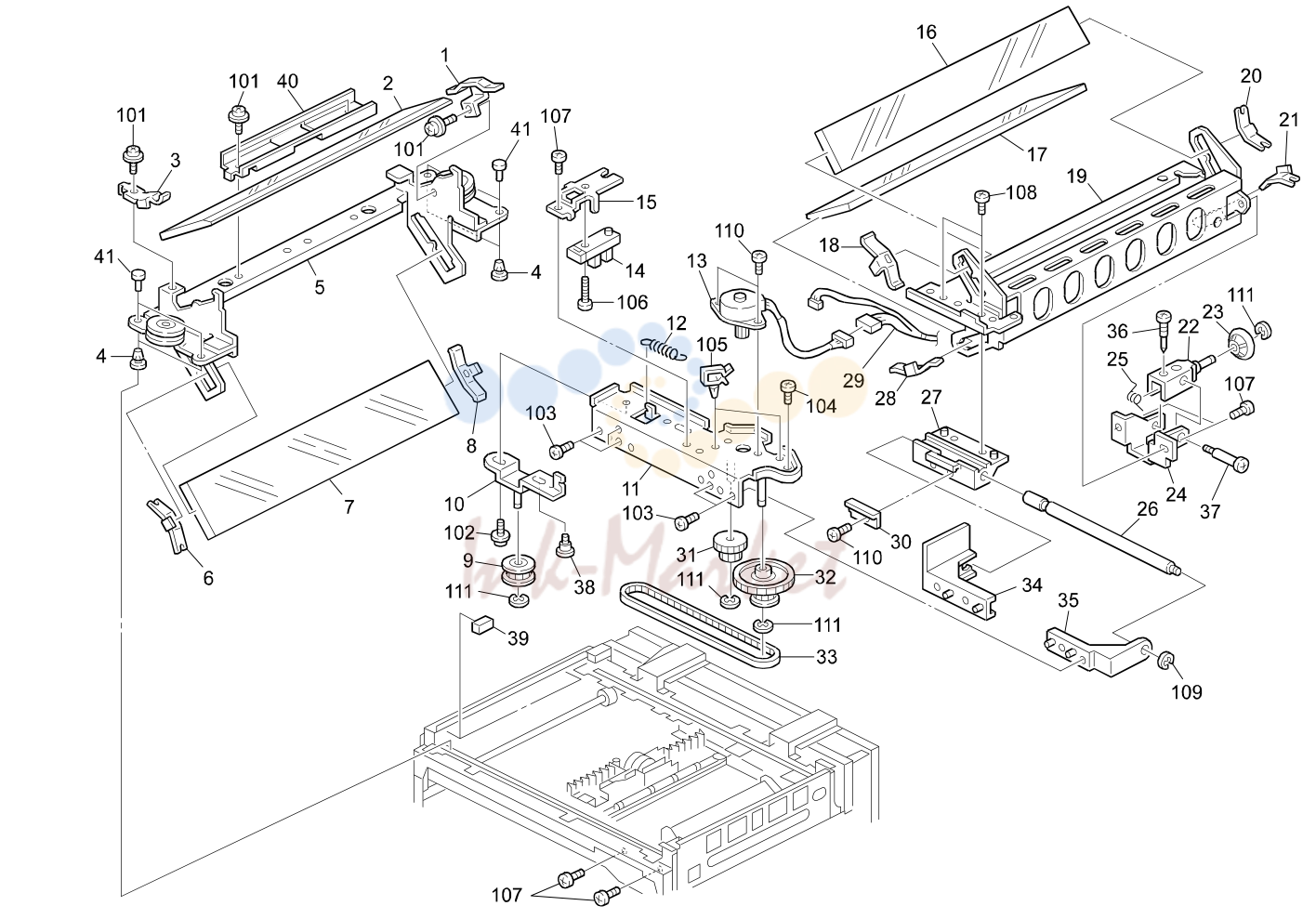

• 7. Optics Section - 3 (A246/A247/A248)

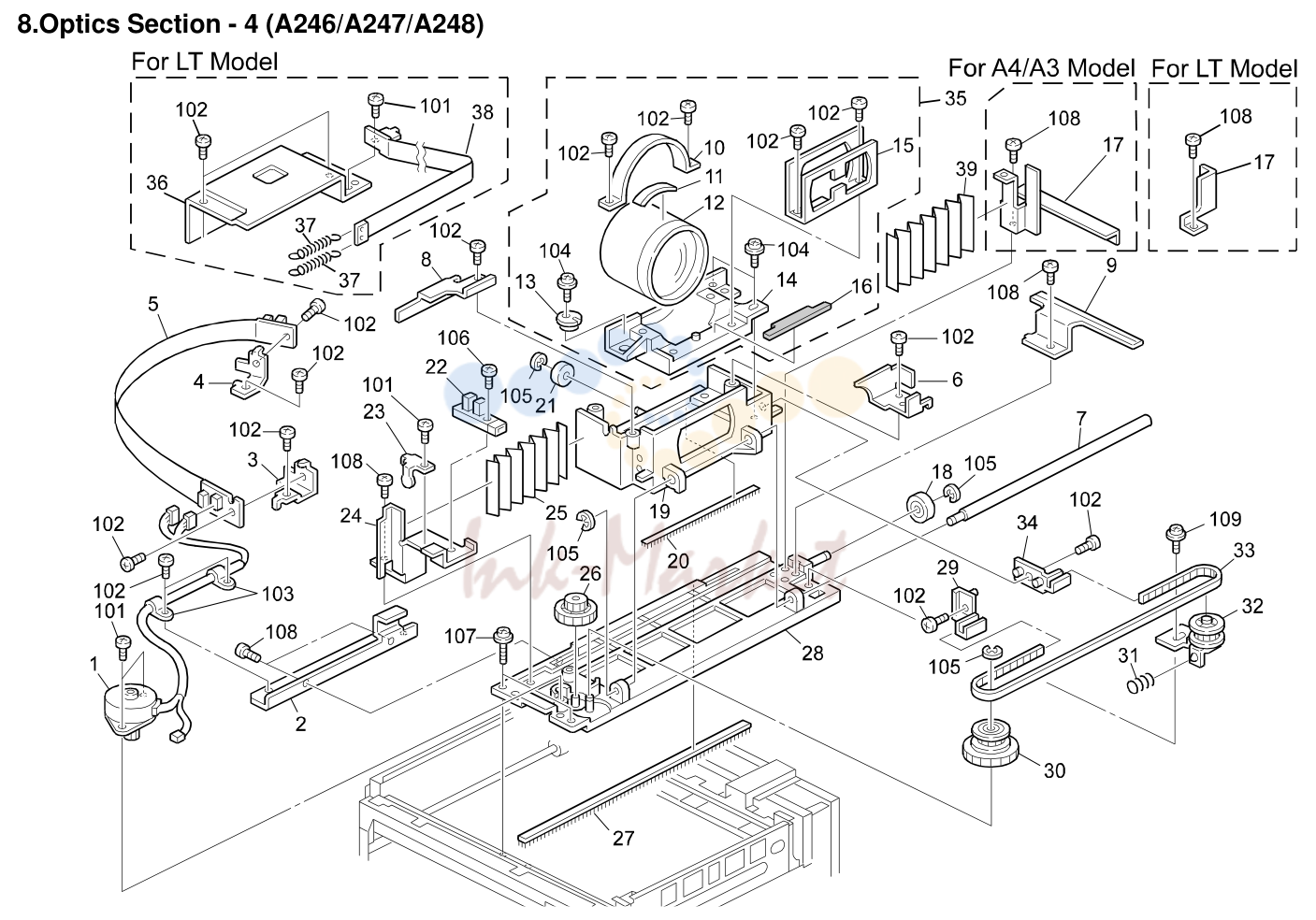

• 8. Optics Section - 4 (A246/A247/A248)

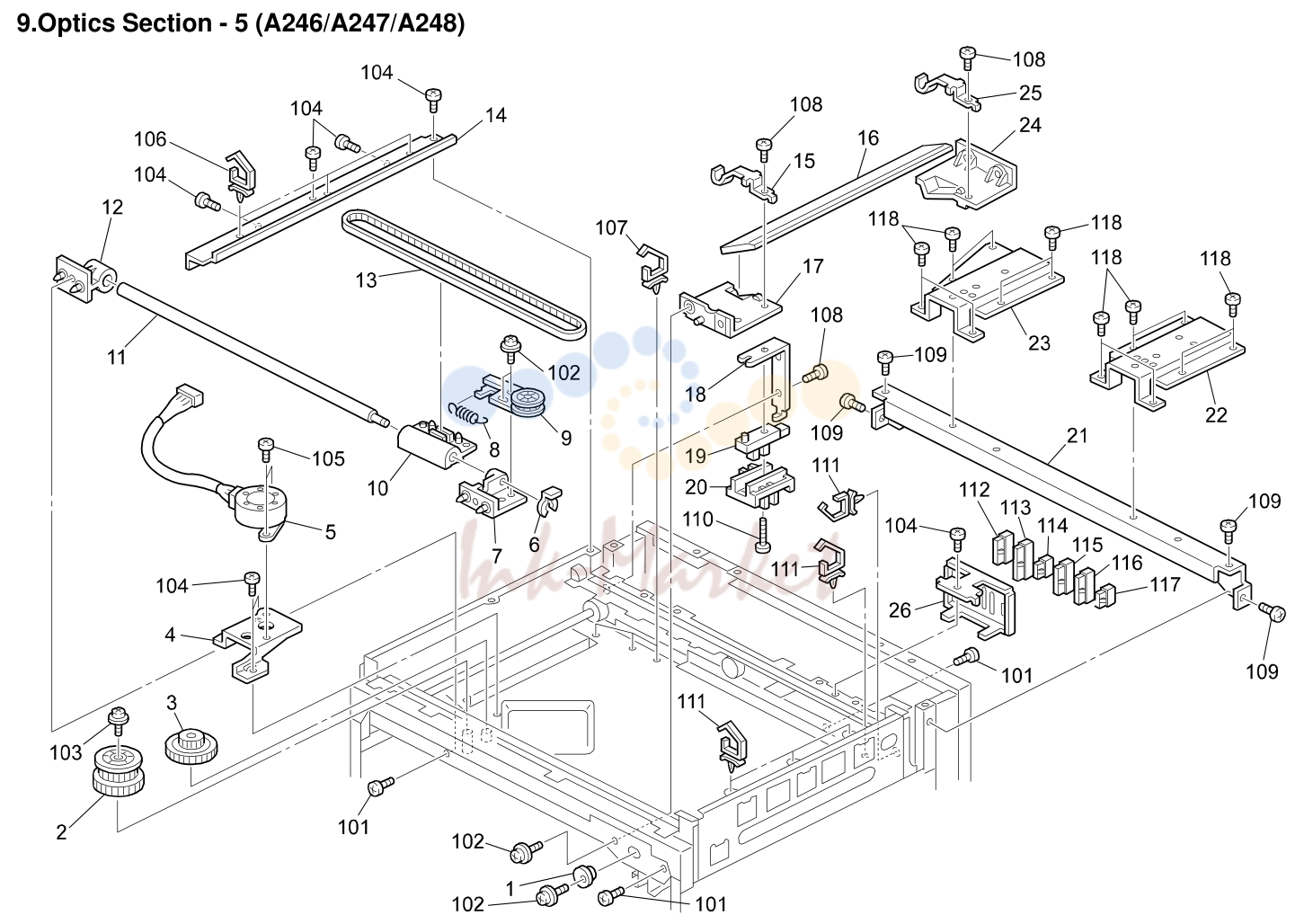

• 9. Optics Section - 5 (A246/A247/A248)

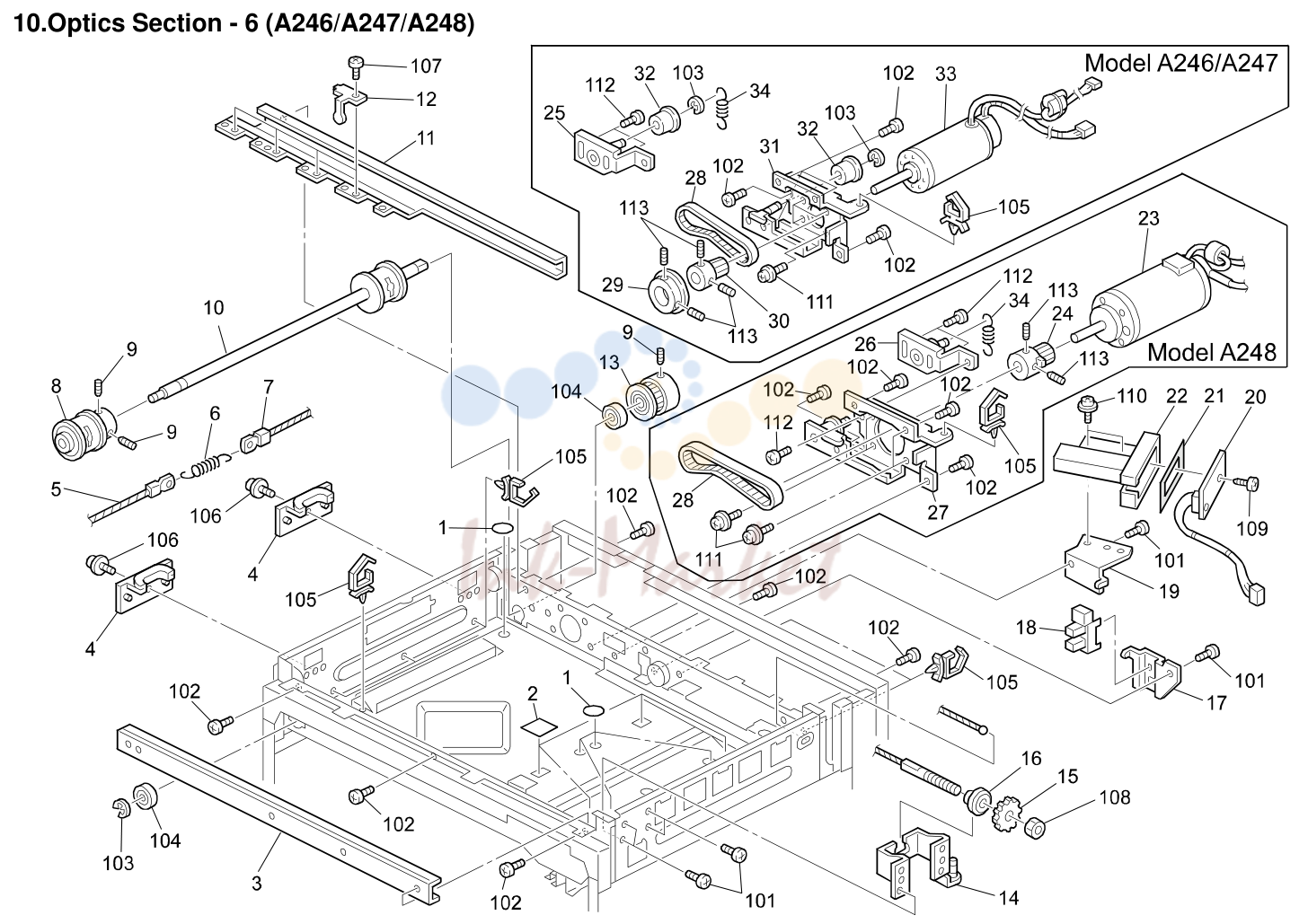

• 10. Optics Section - 6 (A246/A247/A248)

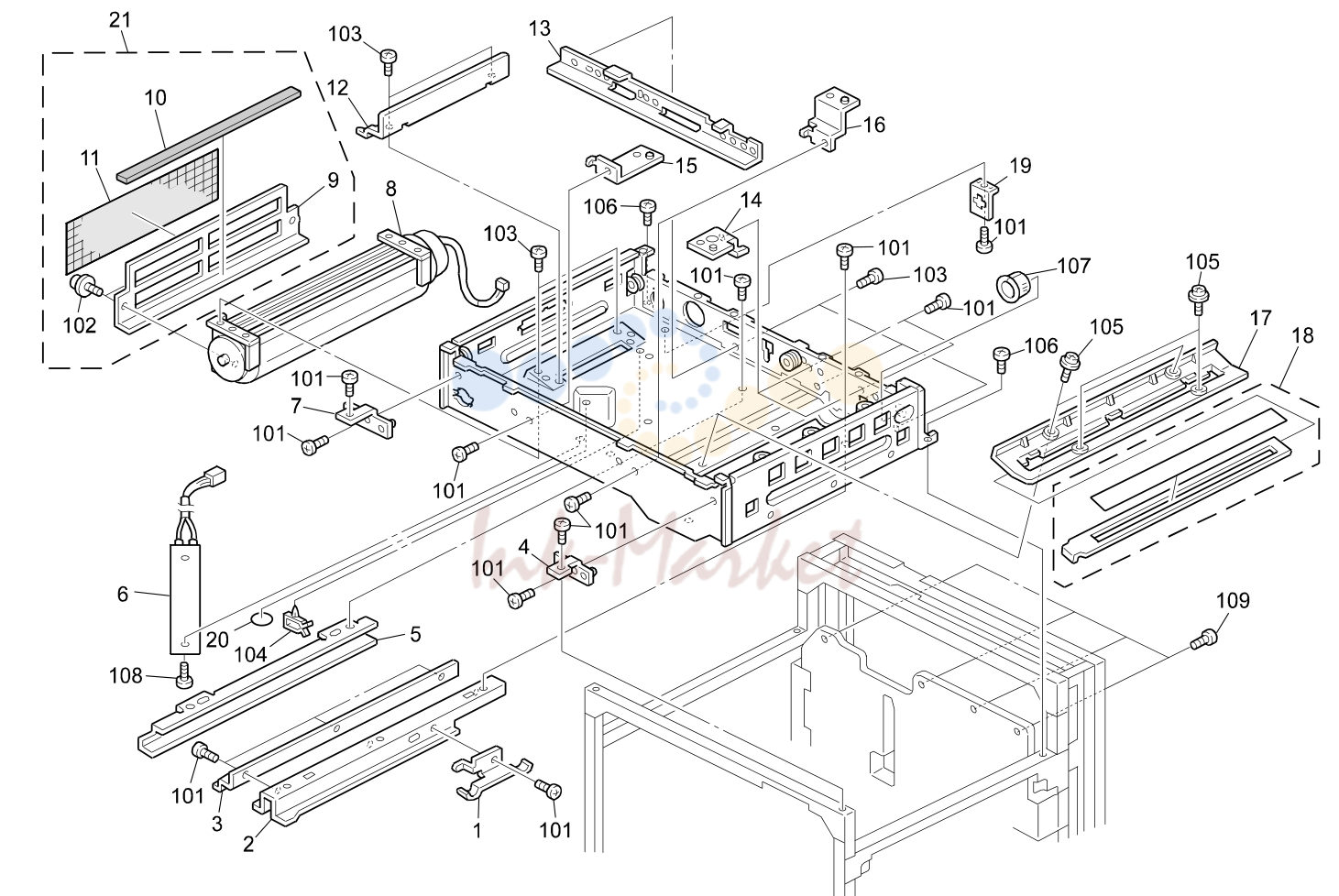

• 11. Optics Section - 7 (A246/A247/A248)

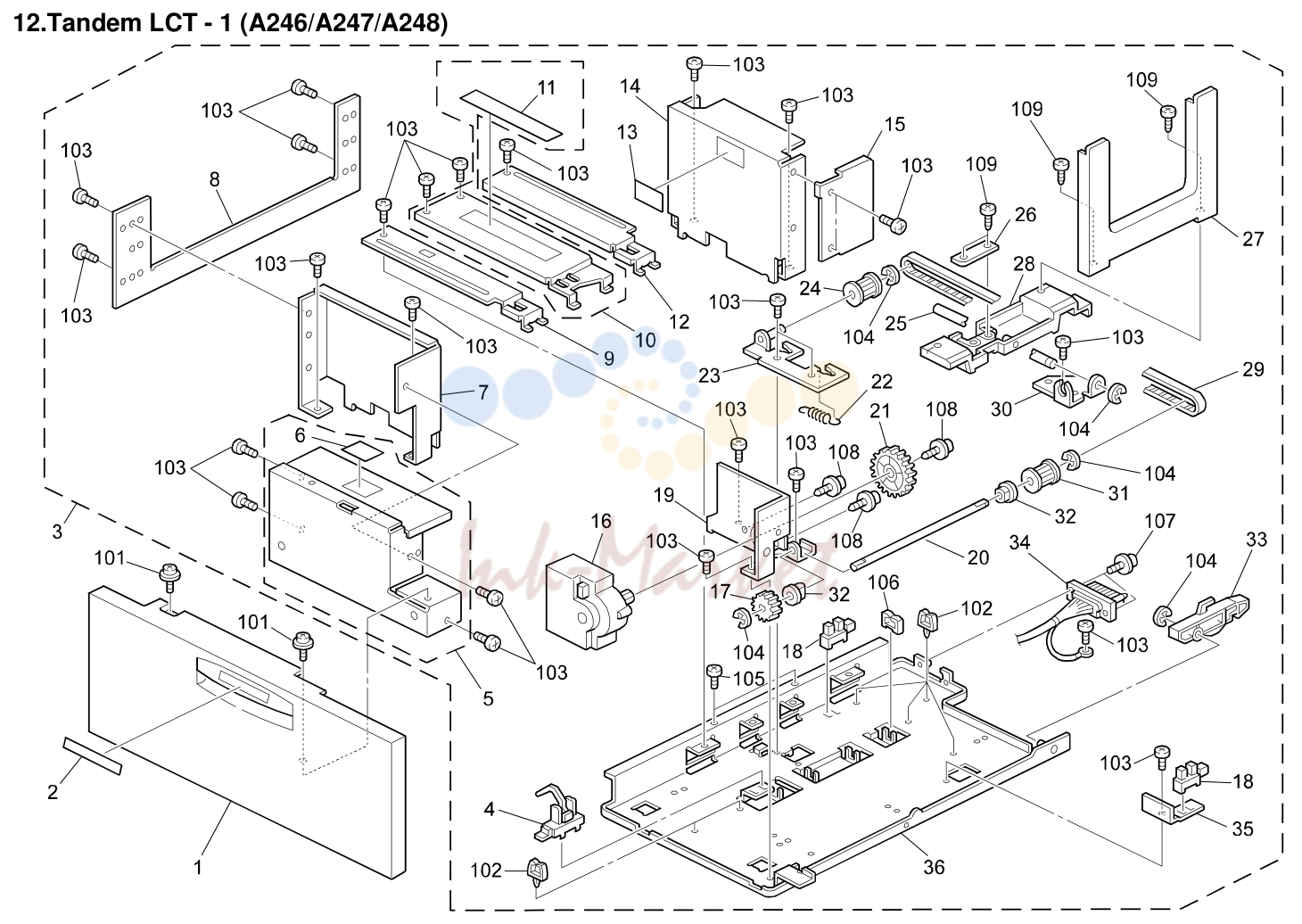

• 12. Tandem LCT - 1 (A246/A247/A248)

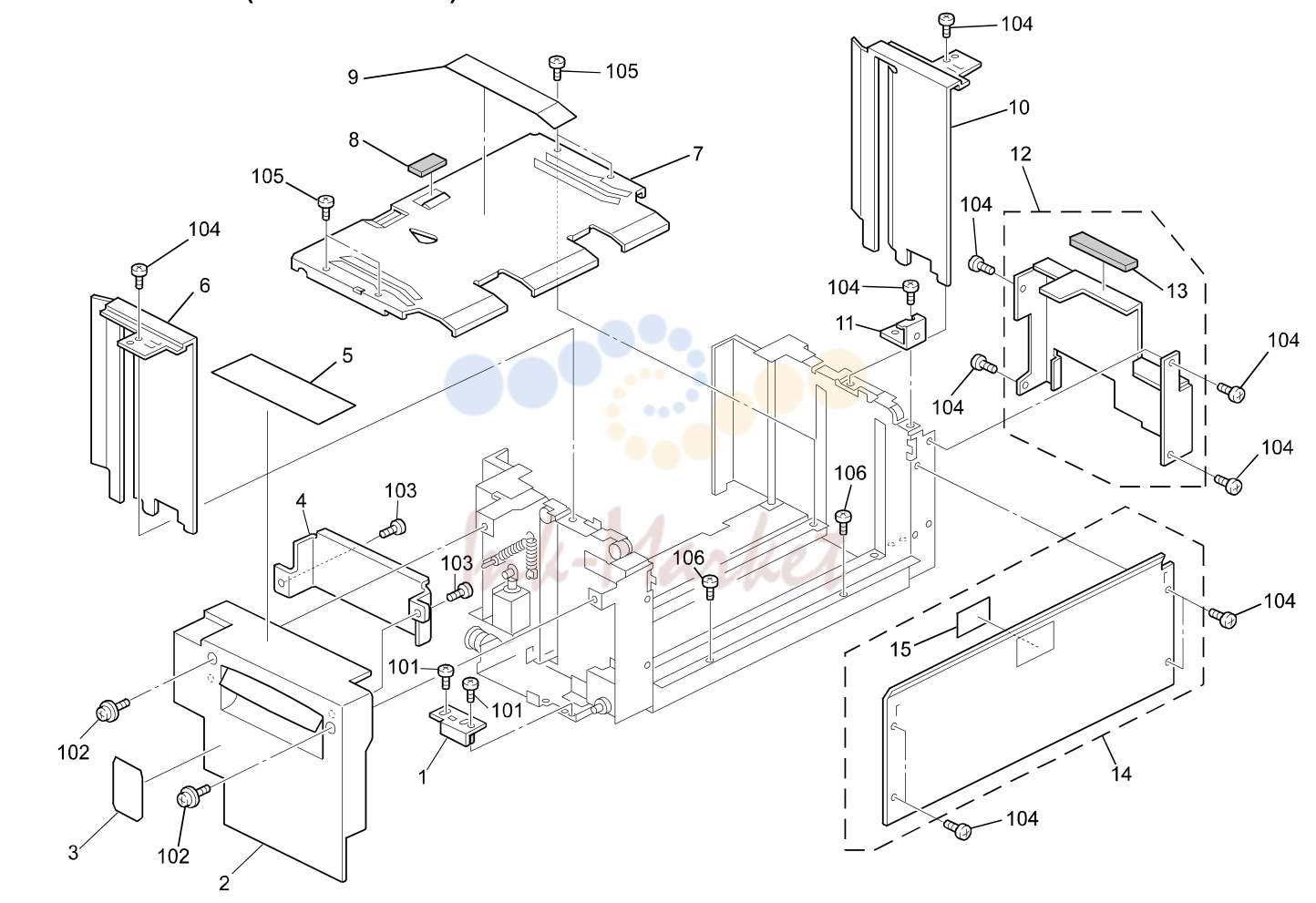

• 13. Tandem LCT - 2 (A246/A247/A248)

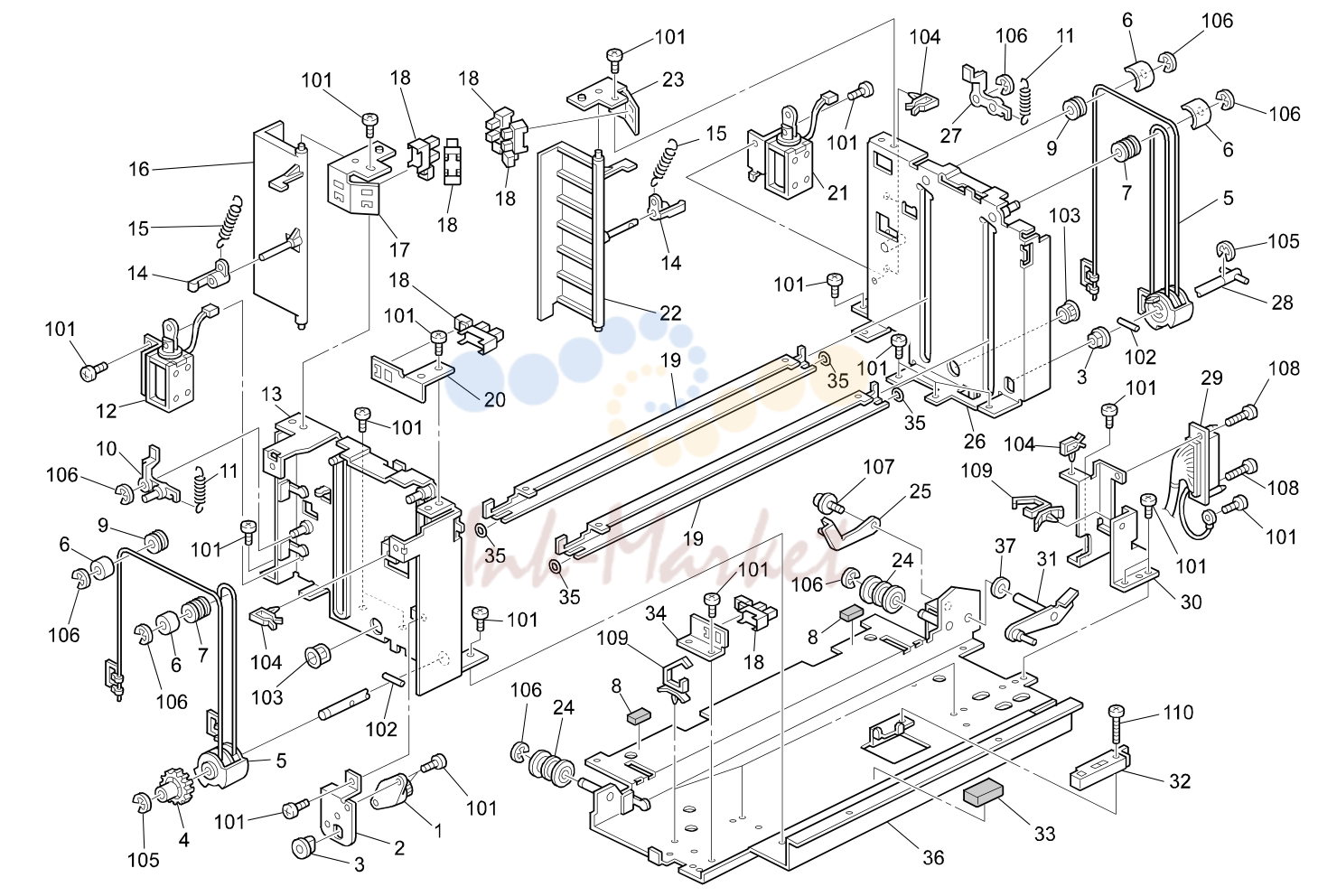

• 14. Tandem LCT - 3 (A246/A247/A248)
• 15. Universal Tray (A246/A247/A248)
• 16. Paper Tray (A246/A247/A248)
• 17. Paper Feed Unit 1 (A246/A247/A248)
• 18. Paper Feed Unit 2 (A246/A247/A248)
• 19. Paper Feed Unit 3 (A246/A247/A248)
• 20. Vertical Transport (A246/A247/A248)
• 21. By-pass Feed Table (A246/A247/A248)
• 22. Paper Registration 1 (A246/A247/A248)
• 23. Paper Registration 2 (A246/A247/A248)
• 24. Paper Registration 3 (A246/A247/A248)
• 25. Drum Section 1 (A246/A247/A248)
• 26. Drum Section 2 (A246/A247/A248)
• 27. Drum Section 3 (A246/A247/A248)
• 28. Drum Section 4 (A246/A247/A248)
• 29. Toner Recycle 1 (A246/A247/A248)
• 30. Toner Recycle 2 (A246/A247/A248)
• 31. Toner Bottle Holder (A246/A247/A248)
• 32. Toner Hopper (A246/A247/A248)
• 33. Development Unit 1 (A246/A247/A248)
• 34. Development Unit 2 (A246/A247/A248)
• 35. Transfer Belt Unit 1 (A246/A247/A248)
• 36. Transfer Belt Unit 2 (A246/A247/A248)
• 37. Fusing Unit 1 (A246/A247/A248)
• 38. Fusing Unit 2 (A246/A247/A248)
• 39. Fusing Unit 3 (A246/A247/A248)
• 40. Paper Invertor And Exit 1 (A246/A247/A248)
• 41. Paper Invertor And Exit 2 (A246/A247/A248)
• 42. Duplex Unit 1 (A246/A247/A248)
• 43. Duplex Unit 2 (A246/A247/A248)
• 44. Duplex Unit 3 (A246/A247/A248)
• 45. Drive Section 1 (A246/A247/A248)
• 46. Drive Section 2 (A246/A247/A248)
• 47. Paper Bank Drive 1 (A246/A247/A248)
• 48. Paper Bank Drive 2 (A246/A247/A248)
• 49. Electrical Section 1 (A246/A247/A248)
• 50. Electrical Section 2 (A246/A247/A248)
• 51. Electrical Section 3 (A246/A247/A248)
• 52. Electrical Section 4 (A246/A247/A248)
• 53. Frame Section 1 (A246/A247/A248)
• 54. Frame Section 2 (A246/A247/A248)
• 55. Main Control Board (A246/A247/A248)
• 56. Decal And Document (A246/A247/A248)
• 57. Special Toolls (A246/A247/A248)

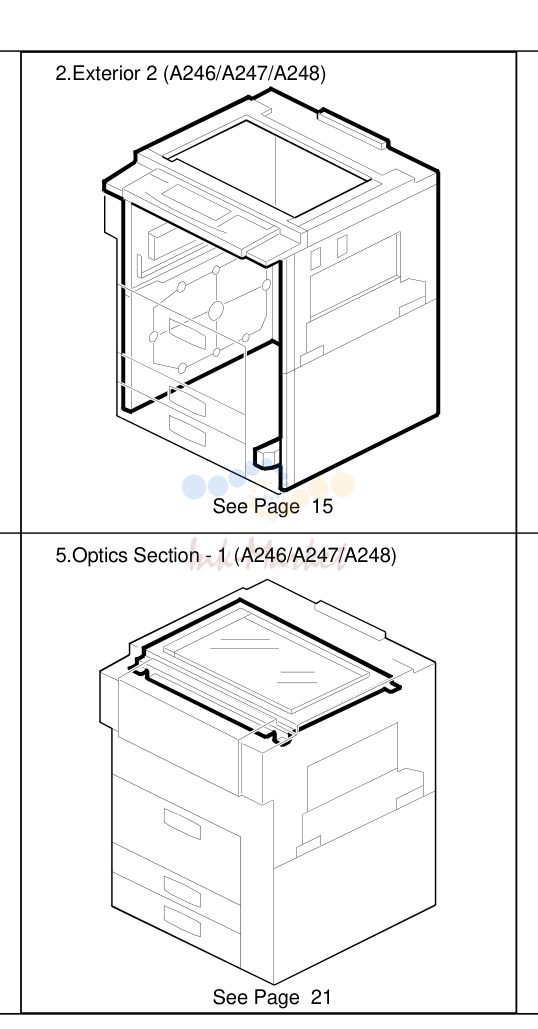

1. Location of Unit

№	Артикул	Альт. артикул	Описание
22	A2477192 запросить цену →		Model Name Plate - NST60 (A247)
1	A2461343 запросить цену →		Front Door Ass’y (A246)(RIC)
1	A2467286 запросить цену →		Front Door Ass’y (A246)(INF)
22	A2477193 запросить цену →		Model Name Plate - REX60 (A247)
1	A2471343 запросить цену →		Front Door Ass’y (A247)(RIC)
22	A2487190 запросить цену →		Model Name Plate - SVN70 (A248)
22	A2487191 запросить цену →		Model Name Plate - GES70 (A248)
1	A2477086 запросить цену →		Front Door Ass’y (SVN/NRG)
22	A2487192 запросить цену →		Model Name Plate - NST70 (A248)
1	A2477286 запросить цену →		Front Door Ass’y (A247)(INF)
22	A2487193 запросить цену →		Model Name Plate - REX70 (A248)
1	A2481343 запросить цену →		Front Door Ass’y (A248)(RIC)
1	A2487286 запросить цену →		Front Door Ass’y (A248)(INF)
2	A2291349 запросить цену →		Decal - Toner Supply
3	A2471338 запросить цену →		Decal - Misfeed Removal
4	A0961367 запросить цену →		Right Guide Lever
5	A2291342 запросить цену →		Upper Hinge
6	A2291347 запросить цену →		Fusing Unit Lever Feeler
7	A1531285 запросить цену →		Emblem (RIC)
7	A2297016 запросить цену →		Support Cover (INF)
8	A2291259 запросить цену →		Lower Hinge
9	A2471349 запросить цену →		Stay - Door Catch
10	A2471328 запросить цену →		Door Switch Lever
11	A2471376 запросить цену →		Left Inner Cover
12	A2473263 запросить цену →		Heat Shield Cover (RIC)
12	A2473257 запросить цену →		Heat Shield Cover (OEM)
13	A2473181 запросить цену →		Sheet - Pawl Cover
14	A2293290 запросить цену →		Right Inner Cover
15	AA100006 запросить цену →		Nut - M3.6
16	A0602512 запросить цену →		Registration Roller Knob
17	A2291320 запросить цену →		Right Lower Inner Cover
18	A2321381 запросить цену →		Decal - Total Counter
19	AG050067 запросить цену →		Knob - Transport Roller
20	A0966184 запросить цену →		Bank Inner Cover
101	04503008B запросить цену →		Tapping Screw - M3x8
21	AA000540 запросить цену →		Decal - Misfeed Removal
22	A2467190 запросить цену →		Model Name Plate - SVN50 (A246)
102	04514008B запросить цену →		Philips Tapping Screw - M4x8
22	A2467191 запросить цену →		Model Name Plate - GES50 (A246)
103	04504010B запросить цену →		Tapping Screw - 4x10
22	A2467192 запросить цену →		Model Name Plate - NST50 (A246)
104	09514008B запросить цену →		Philips Screw With Washer - M4x8
22	A2467193 запросить цену →		Model Name Plate - REX50 (A246)
105	09514012B запросить цену →		Philips Screw With Flat Washer
22	A2477190 запросить цену →		Model Name Plate - SVN60 (A247)
106	09514006B запросить цену →		Philips Screw With Washer - M4x6
22	A2477191 запросить цену →		Model Name Plate - GES60 (A247)
107	04504008B запросить цену →		Tapping Screw - 4x8

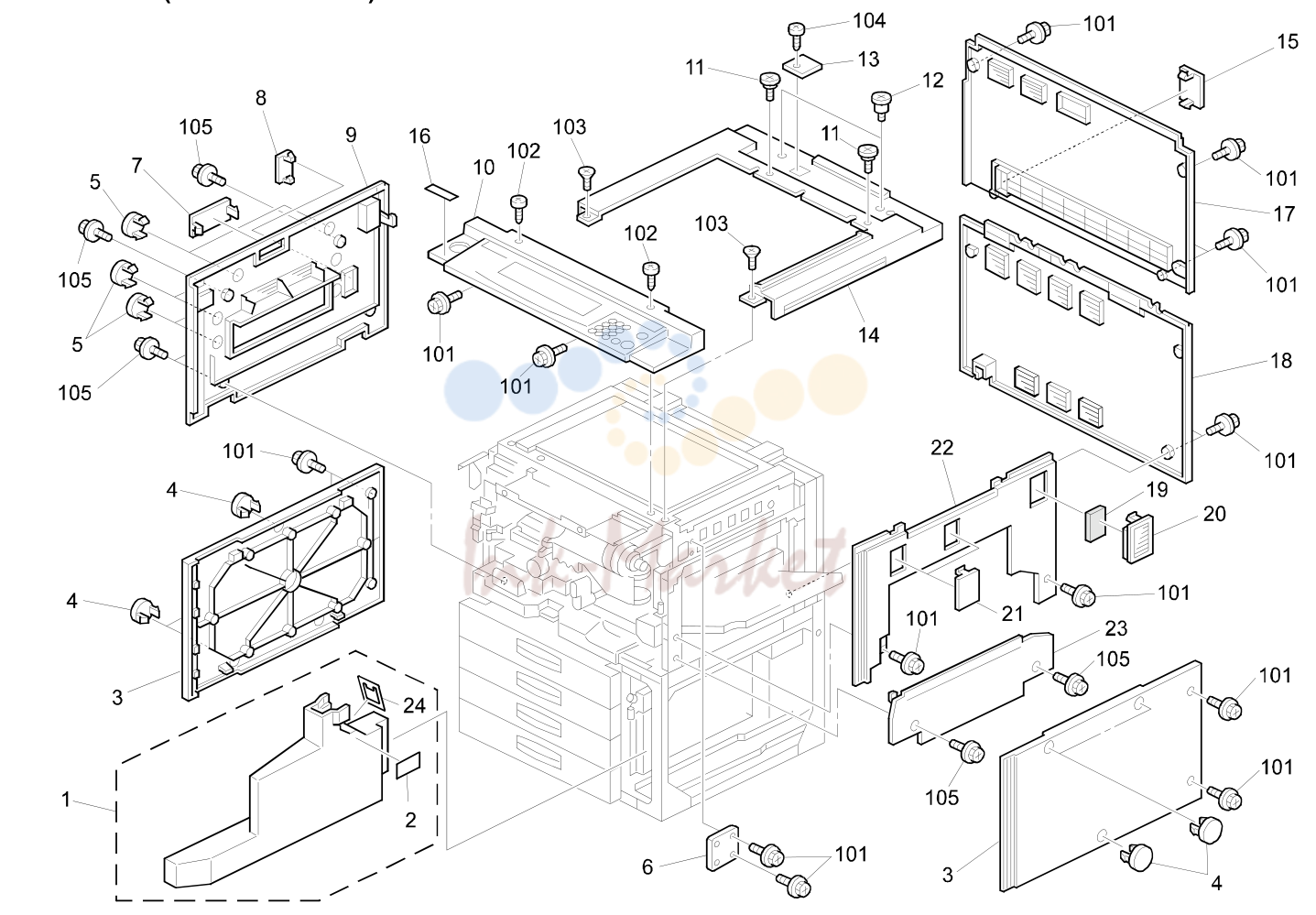

2. Exterior 2 (A246/A247/A248)

№	Артикул	Альт. артикул	Описание
101	04514008Z запросить цену →		Tapping Screw 4x8
1	A2473770 запросить цену →		Toner Recycling Bottle
1	A2473771 запросить цену →		Toner Recycling Bottle (CHN)
102	04534008Z запросить цену →		Tapping Screw - M4x8
2	AA000059 запросить цену →		Caution Decal - English
103	03240080B запросить цену →		Philips Sunken Head Screw - M4x8
104	04524010W запросить цену →		Binding Self-tapping Screw - M4x10
2	AA000550 запросить цену →		Caution Decal - CHN
105	04514014H запросить цену →		Tapping Screw - 4x14
2	AA000640 запросить цену →		Decal-Toner Collection-4 Languages
3	A2291307 запросить цену →		Lower Cover
4	A2471318 запросить цену →		Cap
5	A2471299 запросить цену →		Cap
6	A2471290 запросить цену →		Guide Pin - Key Counter
7	A2471297 запросить цену →		Cap - Mirror Clamp
8	A2471301 запросить цену →		Cap - 34x65
9	A2471294 запросить цену →		Left Upper Cover
10	A2471452 запросить цену →		Operation Panel Unit - LT
10	A2471454 запросить цену →		Operation Panel Unit - A4 Symbol
10	A2471455 запросить цену →		Operation Panel Unit - Taiwanese
10	A2471456 запросить цену →		Operation Panel Unit - Chinese
10	A2471457 запросить цену →		Operation Panel Unit - A4 English
11	AA143416 запросить цену →		Stepped Screw - M4x3
12	A3764911 запросить цену →		Stepped Screw - Left Hinge
13	A0961282 запросить цену →		Position Sensor Cap
14	A2471286 запросить цену →		Upper Cover
15	A2471365 запросить цену →		Cap - 38x77
16	C2252866 запросить цену →		Decal - Key Top Cover (REX)
16	C2252867 запросить цену →		Decal - Keytop Cover (NSA)
16	A1536409 запросить цену →		Decal - Keytop Cover (GES)
17	A2471363 запросить цену →		Rear Upper Cover
18	A2291309 запросить цену →		Rear Lower Cover
19	A2471311 запросить цену →		Filter
20	A2471310 запросить цену →		Louver - Right Cover
21	A2471317 запросить цену →		Cap - 34x55
22	A2471306 запросить цену →		Right Upper Cover
23	A2471308 запросить цену →		Right Middle Cover
24	A2473762 запросить цену →		Seal - Tonner Collection Bottle

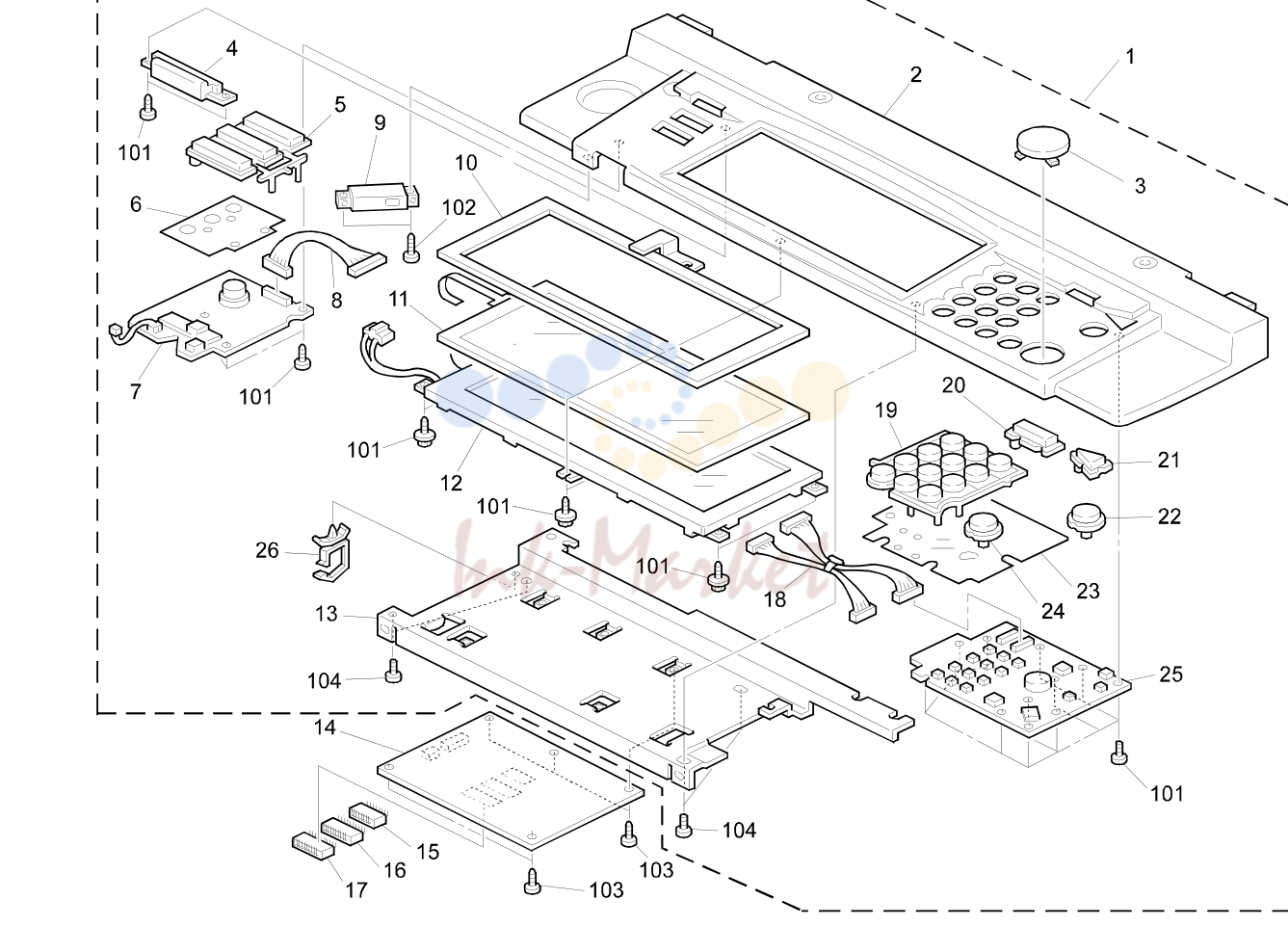

3. Operation Panel (A246/A247/A248)

№	Артикул	Альт. артикул	Описание
1	A2471462 запросить цену →		Operation Panel Ass’y - LT
1	A2471463 запросить цену →		Operation Panel Ass’y - A4 Symbol
1	A2471464 запросить цену →		Operation Panel Ass’y - A4 English
2	A2471471 запросить цену →		Case - Operation Panel
3	A2471481 запросить цену →		Keytop - Start
4	A2471521 запросить цену →		Light Sensor Cover
5	A2471486 запросить цену →		Keytop - Left
6	A2471502 запросить цену →		Left Sheet - Keytop
7	A2471510 запросить цену →		Key Switch PCB - Left
8	A2471528 запросить цену →		DC Harness
9	AW010082 запросить цену →		Light Sensor
10	A2471525 запросить цену →		Sheet - FJ
11	A2295215 запросить цену →		HVGA LCD
12	A2471522 запросить цену →		Lcd Display
13	A2471532 запросить цену →		Bracket - Operation PCB
14	A2477560 запросить цену →		Operation Panel Board - LT
14	A2477460 запросить цену →		Operation Panel Board - A4 Non ROM
14	A2477471 запросить цену →		Operation Panel Board - A4 English
14	A2477472 запросить цену →		Operation Panel Board - Taiwanese
14	A2477473 запросить цену →		Operation Panel Board - Chinese
18	A2471527 запросить цену →		Key Switch Harness
19	A2471487 запросить цену →		Keytop - 10key
20	A2471484 запросить цену →		Keytop - Clear Modes
101	04523006B запросить цену →		Tapping Screw - M3x6
21	A2471483 запросить цену →		Keytop - Interrupt
102	04523012B запросить цену →		Tapping Screw - M3x12
22	A2471485 запросить цену →		Keytop - Proof
103	09513006B запросить цену →		Philips Screw With Flat Washer - M3x6
23	A2471501 запросить цену →		Right Sheet - Keytop
24	A2471482 запросить цену →		Keytop - Clear/stop
104	04504008B запросить цену →		Tapping Screw - 4x8

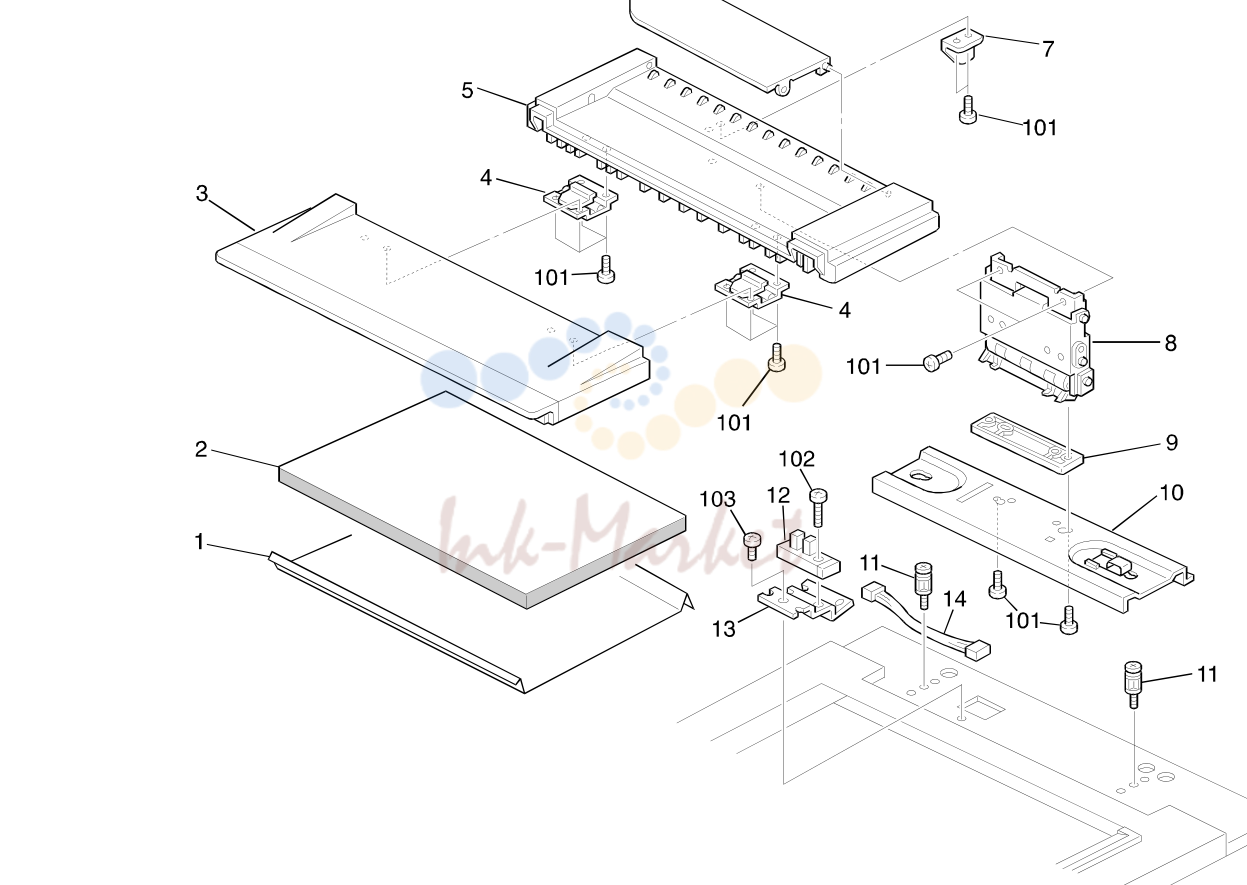

4. Platen Cover (A246/A247/A248)

№	Артикул	Альт. артикул	Описание
1	54482804 запросить цену →		Platen Cover Sheet
101	04140142W запросить цену →		Tapping Screw - M4x14
2	AA162053 запросить цену →		Platen Cover Pad
102	03140100W запросить цену →		Philips Pan Head Screw - M4x10
3	A1341394 запросить цену →		Front Platen Cover
103	03440080W запросить цену →		Philips Truss Head Screw - M4x8
4	A0531957 запросить цену →		Flex Hinge - Platen Cover
5	A1341395 запросить цену →		Rear Platen Cover
6	A1341396 запросить цену →		Original Holder
7	A1001324 запросить цену →		Positioning Sensor Shutter
8	A1001310 запросить цену →		Platen Cover Hinge Ass’y
9	A1001325 запросить цену →		Hinge Spacer
10	A1531380 запросить цену →		Platen Cover Bracket
11	52151667 запросить цену →		Platen Cover Stud
12	AW020067 запросить цену →		Photointerruptor - EESX4119-P15
13	A0951391 запросить цену →		Positioning Sensor Bracket
14	A0965474 запросить цену →		Platen Cover Harness (A4)

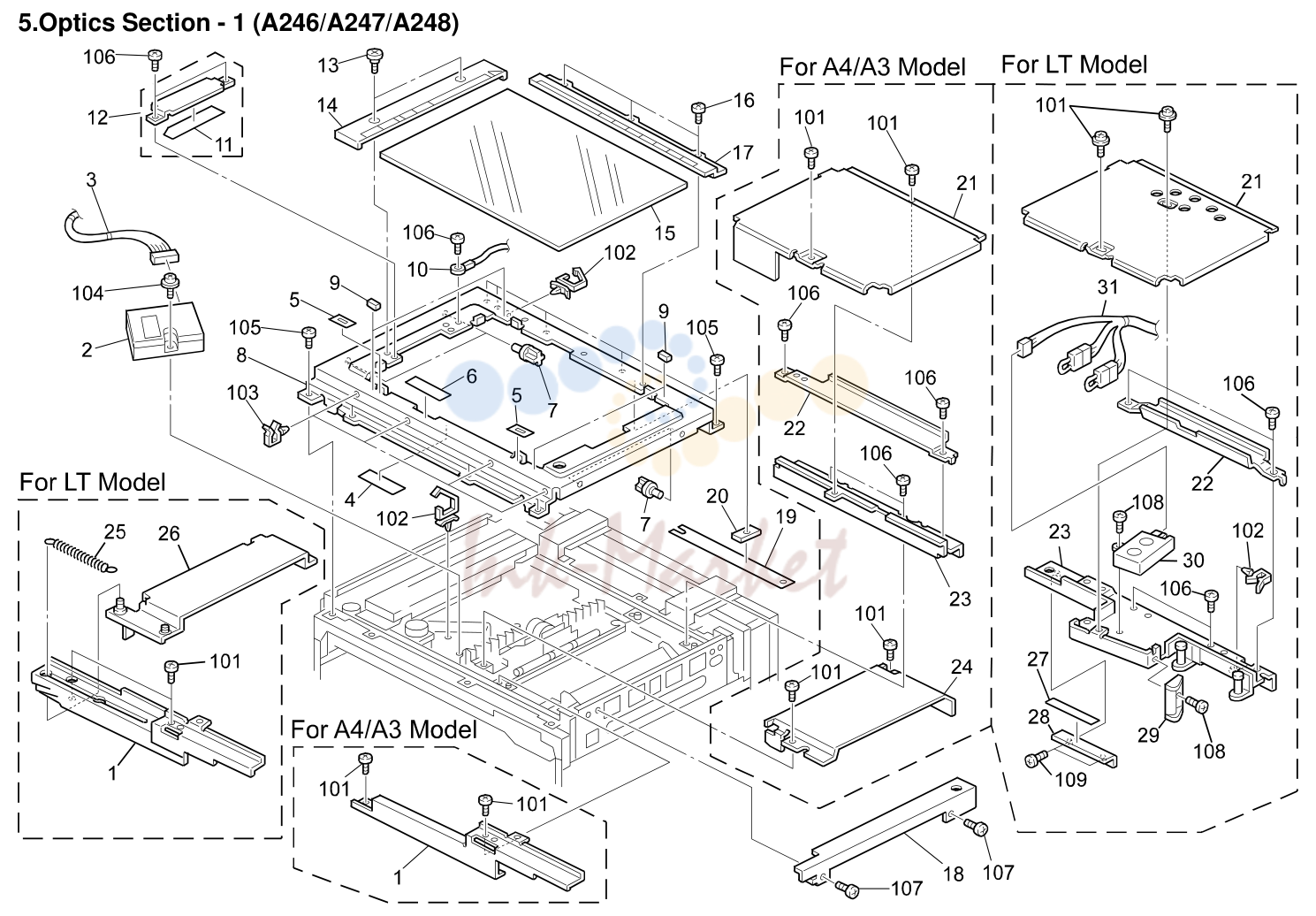

5. Optics Section - 1 (A246/A247/A248)

№	Артикул	Альт. артикул	Описание
101	03140060W запросить цену →		Philips Pan Head Screw - M4x6
1	A0961832 запросить цену →		Front Optics Cover (LT)
1	A2471831 запросить цену →		Magnification Cover - Front (A4)
102	11050310 запросить цену →		Harness Clamp - LWS-1S
103	11050290 запросить цену →		Harness Clamp - Horizontal
2	AW010080 запросить цену →		Original Sensor
104	09514006W запросить цену →		Philips Screw With Flat Washer - M4x6
3	A2475470 запросить цену →		DC Harness - Optics
105	04340080B запросить цену →		Pan Head Self-tapping Screw - M4x8
4	A2471739 запросить цену →		White Sheet - Original Sensor
106	03140040W запросить цену →		Philips Pan Head Screw - M4x4
5	AA150628 запросить цену →		Seal - 0.19x15x34
6	AA150629 запросить цену →		Seal - 0.19x28x108
107	04514008B запросить цену →		Philips Tapping Screw - M4x8
7	AA161076 запросить цену →		Scanner Stopper
108	03130050W запросить цену →		Philips Pan Head Screw - M3x5
109	03230050W запросить цену →		Philips Sunken Head Screw - M3x5
8	A1761731 запросить цену →		Upper Frame
9	A1761737 запросить цену →		Exposure Glass Cushion
10	AW100022 запросить цену →		Optics Thermistor
11	A1761735 запросить цену →		Sheet
12	A1761733 запросить цену →		Density Sensor Board
13	AA143416 запросить цену →		Stepped Screw - M4x3
14	AC043150 запросить цену →		Left Scale
15	AC015027 запросить цену →		Exposure Glass
16	AA143417 запросить цену →		Shoulder Screw - M4x4
17	A2474985 запросить цену →		Rear Scale
18	A2471293 запросить цену →		Harness Cover - Right Upper
19	A0961738 запросить цену →		Seal - 0.05x26x285
20	A0961736 запросить цену →		Cushion - 1x13x41
21	A1761825 запросить цену →		Main Optics Cover (LT)
21	A2471825 запросить цену →		Upper Magnification Cover (A4)
22	A1761874 запросить цену →		Harness Guide Plate (LT)
22	A2471874 запросить цену →		Guide Plate - Flat Cable (A4)
23	A1761842 запросить цену →		Rear Optics Cover (LT)
23	A2471841 запросить цену →		Magnification Cover - Rear (A4)
24	A2471773 запросить цену →		Lens Cover (A4)
25	AA060519 запросить цену →		Tension Spring - 62mm (LT)
26	A1761821 запросить цену →		2nd Optics Cover (LT)
27	AA152229 запросить цену →		Seal - 9x114 (LT)
28	A0961848 запросить цену →		Cover Guide Plate (LT)
29	A1761849 запросить цену →		Shielding Plate Guide (LT)
30	AW010078 запросить цену →		Photosensor H=50 (LT)

6. Optics Section - 2 (A246/A247/A248)

№	Артикул	Альт. артикул	Описание
101	03130050W запросить цену →		Philips Pan Head Screw - M3x5
1	A0271769 запросить цену →		Exposure Adjusting Plate - Side
2	A0691855 запросить цену →		Exposure Adjusting Plate - Center
102	03530040W запросить цену →		Philips Pan Head Bind Screw - M3x4
3	A0961866 запросить цену →		Sub-reflector
103	09514006W запросить цену →		Philips Screw With Flat Washer - M4x6
104	03130080B запросить цену →		Philips Pan Head Screw - M3x8
4	A0481721 запросить цену →		Spring Plate
105	09513012W запросить цену →		Philips Screw With Flat Washer - M3x1
5	A1761877 запросить цену →		1st Mirror Ass’y
106	03130040B запросить цену →		Philips Pan Head Screw - M3x4
6	A0961861 запросить цену →		Main Reflector
7	AX520034 запросить цену →		Exposure Lamp - 85V 200W (A246)
7	AX520035 запросить цену →		Exposure Lamp - 85V 225W (A247/A248)
8	52151702 запросить цену →		Clip - Expsure Lamp
9	A1771857 запросить цену →		H.P. Sensor Actuator
10	A0961859 запросить цену →		Wire Clamp
11	A2475477 запросить цену →		Exposure Lamp Harness
12	A0961865 запросить цену →		Reflector Cover
13	A0961858 запросить цену →		1st Scanner Holder (A246/A247)
13	A1771856 запросить цену →		1st Scanner Holder (A248)
14	A0071868 запросить цену →		Spacer - Lamp Terminal
15	54201682 запросить цену →		Supporter - Lamp Terminal
16	54421705 запросить цену →		Exposure Lamp Terminal - Release
17	A0961862 запросить цену →		Lamp Terminal Insurator
18	A0961855 запросить цену →		Ist Scanner Bracket
19	A1761879 запросить цену →		Cover Cusion
20	A0961875 запросить цену →		Guard Sheet
21	A0691883 запросить цену →		Shoe - Scanner
22	A0961871 запросить цену →		Thermostat Holder
23	AW110011 запросить цену →		Thermostat 140°C AC120V 15A
24	A0965476 запросить цену →		Exposure Support Harness
25	52151700 запросить цену →		Exposure Lamp Terminal - Fix
26	A0961873 запросить цену →		Scanner Shoe Pin
27	A1761888 запросить цену →		Philips Screw With Washer - M3x14

7. Optics Section - 3 (A246/A247/A248)

№	Артикул	Альт. артикул	Описание
1	AC035042 запросить цену →		Rear Spring Plate - 2nd
34	A0961984 запросить цену →		Left Holder - Guide Rod
35	A0961983 запросить цену →		Right Holder - Guide Rod
2	A2471897 запросить цену →		2nd Mirror - Ass’y
3	AC035041 запросить цену →		Front Spring Plate - 2nd
36	AA143732 запросить цену →		Adjusting Screw
4	A0691883 запросить цену →		Shoe - Scanner
37	54465832 запросить цену →		Connector Guide Pin
5	A1761891 запросить цену →		2nd Scanner Bracket
38	AA143062 запросить цену →		Shoulder Screw - M4
6	AC035043 запросить цену →		Front Spring Plate - 3rd
39	A0971698 запросить цену →		Scanner Cushion
7	A2471898 запросить цену →		3rd Mirror - Ass’y
40	A1761899 запросить цену →		2nd Scanner Balancer (A246/A247)
40	A1771899 запросить цену →		2nd Scanner Balance (A248)
8	AC035044 запросить цену →		Rear Spring Plate - 3rd
41	A0961873 запросить цену →		Scanner Shoe Pin
9	AB030412 запросить цену →		Pulley - 25Z
10	A0961976 запросить цену →		Pulley Bracket
11	A0961971 запросить цену →		Drive Bracket - 3rd Scanner
12	AA060515 запросить цену →		Tension Spring - 23.4mm
13	AX050106 запросить цену →		Stepping Motor - DC 5.8W
14	AW020062 запросить цену →		Photointerruptor - EE-SX4019-P15
15	A0961986 запросить цену →		Sensor Bracket
16	AC030092 запросить цену →		4th Mirror
17	AC030093 запросить цену →		5th Mirror
18	AC035045 запросить цену →		Front Spring Plate - 4th
19	A0961956 запросить цену →		3rd Scanner Bracket
20	AC035046 запросить цену →		Rear Spring Plate - 4th
21	AC035048 запросить цену →		Rear Spring Plate - 5th
22	A1761962 запросить цену →		Slider Shaft
23	A1761964 запросить цену →		Guide Roller
24	A1761965 запросить цену →		Slider Bracket - 3rd Scanner
25	AA066277 запросить цену →		Guide Roller Spring
101	09513005B запросить цену →		Philips Screw With Flat Washer M3x5
26	AC051017 запросить цену →		Guide Rod - 3rd Scanner
102	09514006W запросить цену →		Philips Screw With Flat Washer - M4x6
103	04140082W запросить цену →		Tapping Screw With Flat Washer - M4x8
27	A0961981 запросить цену →		3rd Scanner Holder
28	AC035047 запросить цену →		Front Spring Plate - 5th
104	04340060W запросить цену →		Pan Head Self-tapping Screw - M4x6
29	A2465471 запросить цену →		DC Harness - Optics - Out (A246)
105	11050087 запросить цену →		Clamp
106	03140120B запросить цену →		Philips Pan Head Screw - M4x12
29	A2475471 запросить цену →		DC Harness - Optics - Out (A247)
29	A2485471 запросить цену →		DC Harness - Optics - Out (A248)
107	03140060W запросить цену →		Philips Pan Head Screw - M4x6
108	03140080W запросить цену →		Philips Pan Head Screw - M4x8
30	A0961982 запросить цену →		Holder Fixing Plate
109	07200070E запросить цену →		Retaining Ring - M7
31	AB017039 запросить цену →		Gear - 24/48T
110	03130050W запросить цену →		Philips Pan Head Screw - M3x5
32	AB017301 запросить цену →		Pulley - 25Z
111	07200040E запросить цену →		Retaining Ring - M4
33	AA043901 запросить цену →		Timing Belt - 30SM280

8. Optics Section - 4 (A246/A247/A248)

№	Артикул	Альт. артикул	Описание
34	A0961778 запросить цену →		Rear Belt Holder
1	AX040094 запросить цену →		Stepping Motor - DC 4.1W
2	A0961782 запросить цену →		Harness Cover
35	A0961760 запросить цену →		Lens Ass’y
3	A0961796 запросить цену →		Harness Bracket A
36	A0961773 запросить цену →		Lens Cover (LT)
4	A0961797 запросить цену →		Harness Bracket B
37	AA060516 запросить цену →		Tension Spring - 42mm (LT)
5	A0965482 запросить цену →		Lens Drive Harness
38	A1761835 запросить цену →		Optics Shielding Belt (LT)
6	A2471793 запросить цену →		Bracket - Light Shielding Plate (A4)
39	AA150379 запросить цену →		Rear Shielding Mylar (LT)
39	AA150378 запросить цену →		Front Shielding Mylar (A4)
7	AC051014 запросить цену →		Lens Guide Rod - Y
8	A0961767 запросить цену →		Lens Position Bracket - Y
9	A0961787 запросить цену →		Lens Position Bracket
10	A0961763 запросить цену →		Lens Bracket
11	AA161094 запросить цену →		Lens Cushion
12	AC020064 запросить цену →		Lens Ass’y
13	A0531725 запросить цену →		Lens Bracket Cam
14	A0961761 запросить цену →		Lens Holder
15	A0961762 запросить цену →		Shading Plate - Lens
16	AA151799 запросить цену →		Seal
17	A1761792 запросить цену →		Rear Shielding Bracket (LT)
17	A2471792 запросить цену →		Rear Lens Cover (A4)
18	52091694 запросить цену →		Guide Roller - 1st Scanner
19	A0971766 запросить цену →		Lens Slider
20	AA152228 запросить цену →		Brush Seal - 4x5x120
21	AA132161 запросить цену →		Lens Loller
22	AW020061 запросить цену →		Photointerruptor - EE-SX4019-P1
23	A0961876 запросить цену →		Harness Clamp
24	A0961791 запросить цену →		Lens Sensor Bracket - Y (LT)
24	A2471791 запросить цену →		Sensor Bracket - Lens Y (A4)
25	AA150378 запросить цену →		Front Shielding Mylar
101	03130050W запросить цену →		Philips Pan Head Screw - M3x5
26	AB017039 запросить цену →		Gear - 24/48T
102	03140060W запросить цену →		Philips Pan Head Screw - M4x6
103	11050009 запросить цену →		Nylon Clamp - 5n
27	AA152225 запросить цену →		Brush Seal - 6x10
104	09514010W запросить цену →		Philips Screw With Flatwasher - M4x10
28	A0961781 запросить цену →		Lens Bracket
29	A0961777 запросить цену →		Front Belt Holder
105	07200040E запросить цену →		Retaining Ring - M4
30	AB017300 запросить цену →		Lens Drive Pulley
106	03140120B запросить цену →		Philips Pan Head Screw - M4x12
31	AA063253 запросить цену →		Tension Spring - 20mm
107	09514012W запросить цену →		Philips Screw With Washer - M4x12
108	04524008W запросить цену →		Tapping Bind Screw - M4x8
32	A0961775 запросить цену →		Lens Driven Pulley - Y
33	AA043902 запросить цену →		Timing Belt - LENS Y
109	09514006W запросить цену →		Philips Screw With Flat Washer - M4x6

9. Optics Section - 5 (A246/A247/A248)

№	Артикул	Альт. артикул	Описание
1	52051694 запросить цену →		Adjusting Cam - Start Lever
101	04140082W запросить цену →		Tapping Screw With Flat Washer - M4x8
102	09514008W запросить цену →		Philips Screw With Flat Washer - M4x8
2	AB017299 запросить цену →		Pulley - 77Z
3	AB017284 запросить цену →		Gear - 34/68Z
103	09514006W запросить цену →		Philips Screw With Flat Washer - M4x6
4	A2471811 запросить цену →		Bracket - Lens Drive
104	04340060W запросить цену →		Pan Head Self-tapping Screw - M4x6
105	03130050W запросить цену →		Philips Pan Head Screw - M3x5
5	AX050105 запросить цену →		Stepping Motor - DC 9.6W
106	11050310 запросить цену →		Harness Clamp - LWS-1S
6	AA100007 запросить цену →		Ring - 7x13x5.5
7	A0961804 запросить цену →		Right Holder - X
107	11050292 запросить цену →		Wire Saddle
108	03140060W запросить цену →		Philips Pan Head Screw - M4x6
8	AA060514 запросить цену →		Tension Spring - 21.5mm
9	A0961807 запросить цену →		Lens Driver Pulley - X
109	04340080B запросить цену →		Pan Head Self-tapping Screw - M4x8
10	A0961801 запросить цену →		Lens Slider - X
110	03140120B запросить цену →		Philips Pan Head Screw - M4x12
11	AC051016 запросить цену →		Lens Guide Rod - X
111	11050291 запросить цену →		Harness Clamp - LWS-3S
112	11026263 запросить цену →		Connector - 6P
12	A0961802 запросить цену →		Left Holder - X
13	AA043219 запросить цену →		Timing Belt - B40S2M1066
113	11026257 запросить цену →		Relay Connector - 14P
14	A0961729 запросить цену →		Left Harness Guide
114	11026270 запросить цену →		Connector - 13P
115	11026249 запросить цену →		Relay Connector - 6P
15	AC035049 запросить цену →		Front Spring Plate - 6th
16	AC030094 запросить цену →		6th Mirror
116	11026258 запросить цену →		Relay Connector - 15P
117	11026254 запросить цену →		Connector - 11P
17	A0961991 запросить цену →		Front 6th Mirror Holder
18	A0961689 запросить цену →		Scanner Sensor Bracket
118	04514008B запросить цену →		Philips Tapping Screw - M4x8
19	AW020061 запросить цену →		Photointerruptor - EE-SX4019-P1
20	A0791693 запросить цену →		Guide - Feeler
21	A0961072 запросить цену →		Upper Middle Stay
22	A0961291 запросить цену →		Right Support Bracket - ADF
23	A0961290 запросить цену →		Left Support Bracket - ADF
24	A0961992 запросить цену →		Rear 6th Mirror Holder
25	AC035050 запросить цену →		Rear Spring Plate - 6th
26	A2471949 запросить цену →		Bracket - Relay Connector

10. Optics Section - 6 (A246/A247/A248)

№	Артикул	Альт. артикул	Описание
1	AX060154 запросить цену →		DC Motor - 26W
34	AA060530 запросить цену →		Belt Tension Spring - 29.3mm
2	AA150332 запросить цену →		Seal - 0.19x18x22
3	A0961680 запросить цену →		Front Scanner Guide
4	A0961687 запросить цену →		Wire Guide
5	AA050077 запросить цену →		Front Scanner Drive Wire (A246/A247)
5	AA050097 запросить цену →		Front Scanner Drive Wire (A248)
6	AA060643 запросить цену →		Spring
7	AA050078 запросить цену →		Rear Scanner Drive Wire (A246/A247)
7	AA050098 запросить цену →		Rear Scanner Driver Wire (A248)
8	A0971925 запросить цену →		Front Drive Pulley
9	A1761926 запросить цену →		Hexagon Headless Set Screw - M4x6
10	A0971921 запросить цену →		Scanner Drive Shaft
11	A0961682 запросить цену →		Rear Scanner Guide
12	A0961876 запросить цену →		Harness Clamp
13	AB030424 запросить цену →		Timing Pulley - 40Z
14	A0961927 запросить цену →		Front Wire Bracket
15	AA101010 запросить цену →		Plate Nut - M5
16	54461865 запросить цену →		Bushing - 5x9x5.5mm
17	A0971816 запросить цену →		Sensor Bracket - Lens Position
18	AW020056 запросить цену →		Photointerruptor - EE-SX4235A-P1
19	A0961695 запросить цену →		ADS Bracket (LT)
19	A0961694 запросить цену →		ADS Bracket - A4
20	A0965230 запросить цену →		ADS Board
101	03140060W запросить цену →		Philips Pan Head Screw - M4x6
102	04340060W запросить цену →		Pan Head Self-tapping Screw - M4x6
21	A0961693 запросить цену →		ADS Cover
22	A0961692 запросить цену →		ADS Case
103	07200060E запросить цену →		Retaining Ring - M6
23	AX070021 запросить цену →		DC Motor - 60W
104	08053341 запросить цену →		Ball Bearing - 10x22x6
24	AB030450 запросить цену →		Timimg Pulley - 24z
105	11050310 запросить цену →		Harness Clamp - LWS-1S
106	09514006W запросить цену →		Philips Screw With Flat Washer - M4x6
25	A0961940 запросить цену →		Tension Bracket
26	A1771941 запросить цену →		Belt Thightner
107	03130050W запросить цену →		Philips Pan Head Screw - M3x5
27	A1771931 запросить цену →		Drive Motor Bracket - Scanner
108	07100050W запросить цену →		Hexagon Nut - M5
28	AA043227 запросить цену →		Timing Belt
109	04130062B запросить цену →		Tapping Screw - M3x6
29	A1771939 запросить цену →		Ring
110	09513005B запросить цену →		Philips Screw With Flat Washer M3x5
30	AB033086 запросить цену →		Timing Pulley
111	09514008B запросить цену →		Philips Screw With Washer - M4x8
112	04340080W запросить цену →		Pan Head Self-tapping Screw - M4x8
31	A2471934 запросить цену →		Motor Bracket
32	AB030425 запросить цену →		Belt Tension Pulley
113	05740050E запросить цену →		Hexagon Headless Set Screw - M4x5

11. Optics Section - 7 (A246/A247/A248)

№	Артикул	Альт. артикул	Описание
1	A0961679 запросить цену →		Development Grounding Plate
101	04340060W запросить цену →		Pan Head Self-tapping Screw - M4x6
102	09513005B запросить цену →		Philips Screw With Flat Washer M3x5
2	A0961676 запросить цену →		Development Unit Rail
103	03140060W запросить цену →		Philips Pan Head Screw - M4x6
3	A0961677 запросить цену →		Right Rail - Drum Unit
104	11050267 запросить цену →		Harness Clamp - YMC-10-0
4	A0961713 запросить цену →		Front Right Angle
5	A1761685 запросить цену →		Left Rail - Drum Unit
105	09514008W запросить цену →		Philips Screw With Flat Washer - M4x8
6	AX400105 запросить цену →		Anticondensation Heater - 120V 15W
106	04340060B запросить цену →		Pan Head Self-tapping Screw - M4x6
107	11060459 запросить цену →		Bushing - 20.2mm
6	AX400106 запросить цену →		Anticondensation Heater - 230V 15W
108	03140040W запросить цену →		Philips Pan Head Screw - M4x4
7	A0961714 запросить цену →		Front Left Angle
109	04340080B запросить цену →		Pan Head Self-tapping Screw - M4x8
8	AX650019 запросить цену →		Optics Cooling Fan - DC24V
9	A0961726 запросить цену →		Filter Bracket
10	AA151816 запросить цену →		Seal - 5x14x212
11	AA012073 запросить цену →		Filter
12	A0961727 запросить цену →		Guide Plate
13	A0961819 запросить цену →		3rd Scanner Guide
14	A1761829 запросить цену →		Cover Rear Angle
15	A0961828 запросить цену →		Cover Angle - Front Left
16	A0961827 запросить цену →		Cover Angle - Front Right
17	A0971994 запросить цену →		Filter Holder
18	A0961995 запросить цену →		Filter
19	A0961715 запросить цену →		Optics Heater Bracket
20	A2471738 запросить цену →		Seal - Original Sensor
21	A0971727 запросить цену →		Cooling Fan Filter

12. Tandem LCT - 1 (A246/A247/A248)

№	Артикул	Альт. артикул	Описание
33	A2486615 запросить цену →		Coupling Lever - Left
1	A2486804 запросить цену →		Tandem LCT Cover
2	AA002237 запросить цену →		Decal - Paper Tray No1
34	A2475428 запросить цену →		DC Harness - Left
35	A2486620 запросить цену →		Bracket - Photointerruptor
3	A2486609 запросить цену →		Left Tandem LCT
3	A2486786 запросить цену →		Left Tandem LCT - CHN
36	A2486618 запросить цену →		Base - Left Tandem LCT
4	AW020008 запросить цену →		Photointerruptor
5	A2486632 запросить цену →		Bracket - Tandem LCT Cover
6	AA002244 запросить цену →		Decal - Paper Set - Left
7	A2486643 запросить цену →		Side Fence - Left Front
8	A2486645 запросить цену →		Side Plate - Left
9	A2486640 запросить цену →		Tray Bottom Plate - Left Front
10	A2486639 запросить цену →		Tray Bottom Plate - Left Middle
10	A2486789 запросить цену →		Tray Bottom Plate - Left Middle CHN
11	A0966678 запросить цену →		Decal - Left Paper Set
11	A1766678 запросить цену →		Decal - Left Paper Set (CHN)
12	A2486642 запросить цену →		Tray Bottom Plate - Left Rear
13	AA002010 запросить цену →		Decal - Paper Level
14	A2486644 запросить цену →		Side Fence - Left Rear
15	A2486647 запросить цену →		Rear Cover
16	AX040107 запросить цену →		DC Motor - 19.2W
17	AB013798 ✓ в наличии		Gear - Z18
18	AW020056 запросить цену →		Photointerruptor - EE-SX4235A-P1
19	A2486636 запросить цену →		DC Motor Bracket
20	AA140686 запросить цену →		Shaft - Timing Pulley
21	AB019475 запросить цену →		Gear - 48T
22	AA060759 запросить цену →		Tension Spring
23	A2486616 запросить цену →		Bracket - Driven Pulley
24	AB033085 запросить цену →		Timing Pulley - 15T Driven
101	09514008B запросить цену →		Philips Screw With Washer - M4x8
25	AA140685 запросить цену →		Shaft - Back Fence Slider
102	11050230 запросить цену →		Clamp
103	04340060B запросить цену →		Pan Head Self-tapping Screw - M4x6
26	A2486627 запросить цену →		Timing Belt Cover
27	A2486624 запросить цену →		Left Back Fence
104	07200040B запросить цену →		Retaining Ring - M4
28	A2486623 запросить цену →		Slider - Left Back Fence
105	08010146 запросить цену →		Screw - M4X4
29	AA043271 запросить цену →		Timing Belt S3M 196T
106	11050328 запросить цену →		Harness Clamp - ES-0505
107	03130080B запросить цену →		Philips Pan Head Screw - M3x8
30	A2486619 запросить цену →		Bracket - Drive Pulley
108	09653008W запросить цену →		Tapping Screw With Flat Washer - M3x8
31	AB033084 ✓ в наличии		Timing Pulley - 15t - Drive
32	50530447 запросить цену →		Bushing - 6mm
109	04524008B запросить цену →		Binding Self Tapping Screw - M4x8

13. Tandem LCT - 2 (A246/A247/A248)

№	Артикул	Альт. артикул	Описание
103	04524008B запросить цену →		Binding Self Tapping Screw - M4x8
1	A2486658 запросить цену →		Right Stopper
2	A2486745 запросить цену →		Inner Cover - Tandem LCT
104	04340060B запросить цену →		Pan Head Self-tapping Screw - M4x6
3	AA002246 запросить цену →		Decal - Caution
105	09514006B запросить цену →		Philips Screw With Washer - M4x6
106	08010146 запросить цену →		Screw - M4X4
4	A2486741 запросить цену →		Protection - Inner Cover
5	AA002245 запросить цену →		Decal - Paper Set - Right
6	A2486737 запросить цену →		Side Fence - Right Front
7	A2486681 запросить цену →		Base - Right Tandem Tray
8	52012858 запросить цену →		Friction Pad
9	A0966677 запросить цену →		Decal - Right Paper Set
9	A1766677 запросить цену →		Decal - Right Paper Set (CHN)
10	A2486738 запросить цену →		Side Fence - Right Rear
11	A1766695 запросить цену →		Misfeed Removal Guide
12	A2486739 запросить цену →		Inner Cover - Right Rear
13	AA153063 запросить цену →		Seal - 4x10x70
14	A2486666 запросить цену →		Side Plate
15	AA002010 запросить цену →		Decal - Paper Level

Каталог очень большой (2139 позиций). Показаны первые 13 узлов со схемами; полный список доступен по запросу.
