Ricoh FT 6750 — каталог запчастей со схемами

Содержание

1. PARTS CATALOG
2. EXTERIOR II (A053)
3. EXTERIOR Ill (A053) October 5,’90
4. OPERATION PANEL (A053) October 5,’90

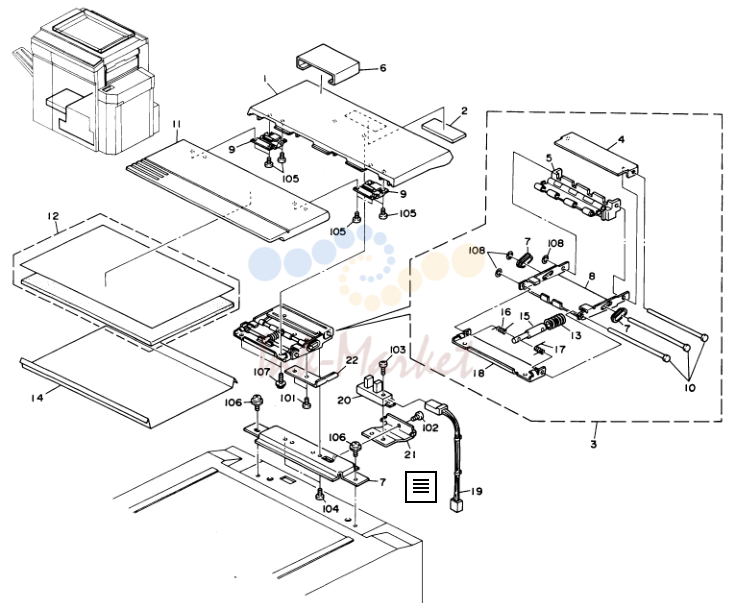

5. PLATEN COVER AND CASSETTE (A053) October 5,’90
6. OPTICS I (A053)

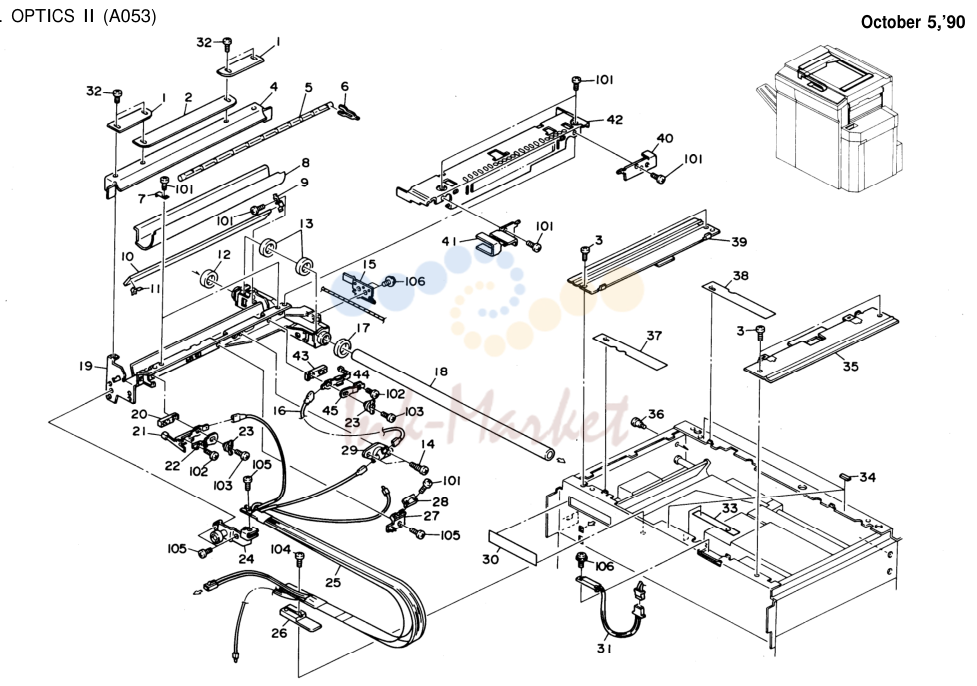

7. OPTICS II (A053)

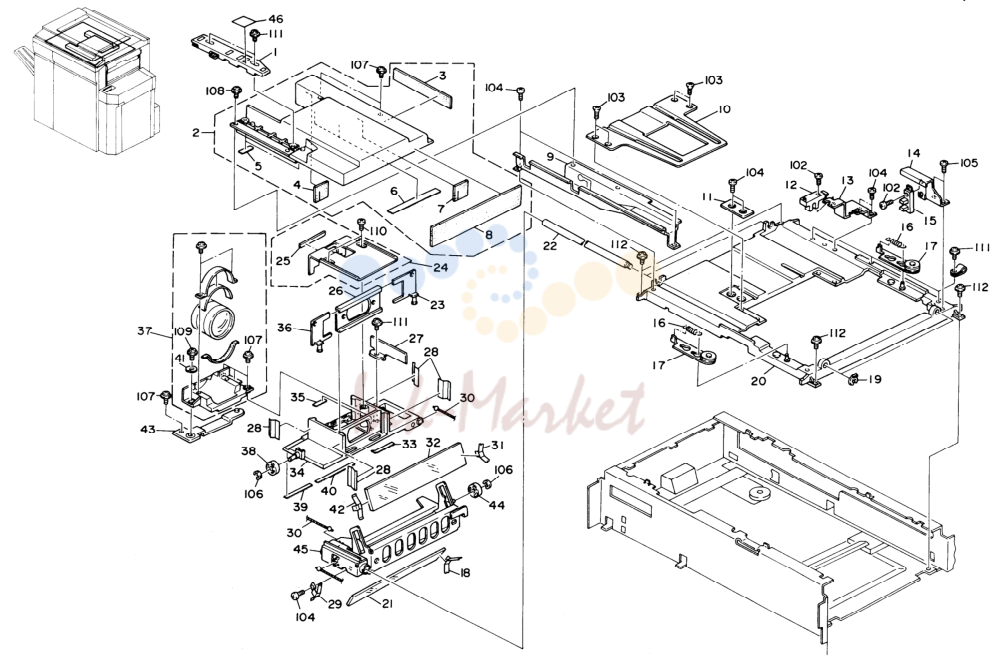

8. OPTICS Ill (A053)

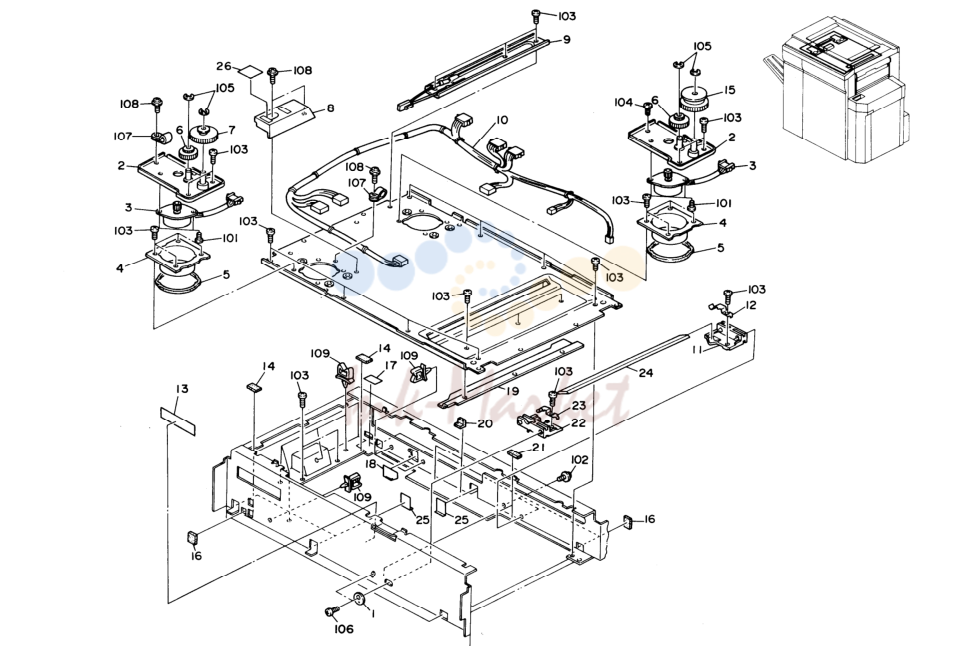

9. OPTICS IV (A053)

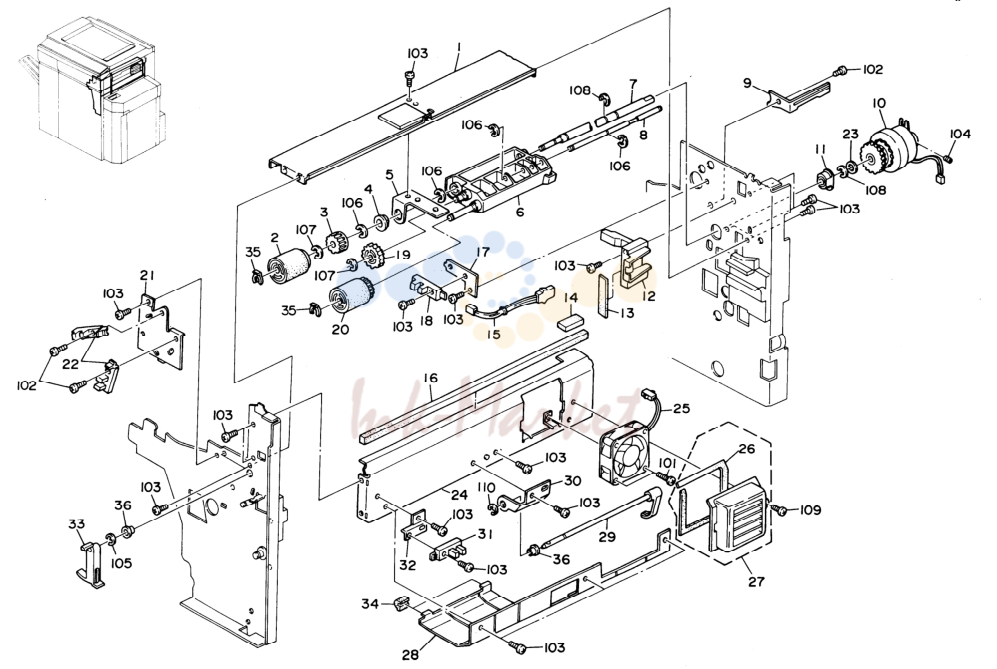

10. PAPER FEED I (A053) October 5,’90

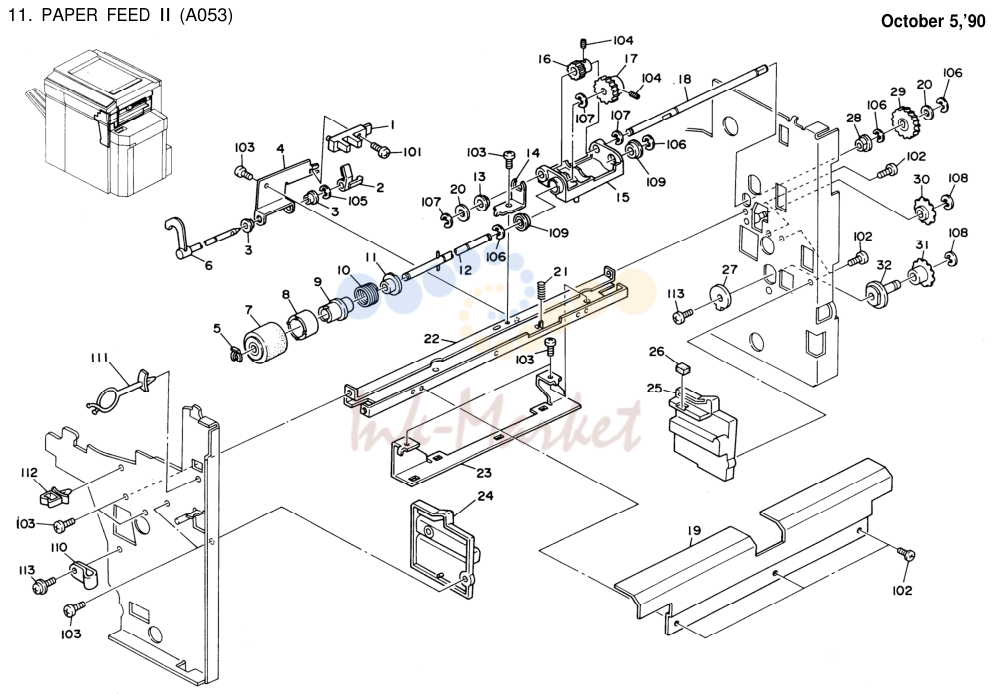

11. PAPER FEED II (A053)
12. October 5,’90
13. LCT II (A053) October 5,’90
14. MIDDLE TRANSPORT SECTION (A053) October 5,’90
15. REGISTRATION (A053)
16. DRUM SECTION I (A053) October 5,’90
17. DRUM SECTION II (A053) October 5,’90
18. DEVELOPMENT UNIT I (A053)
19. DEVELOPMENT UNIT II (A053) October 5,’90
20. TONER SUPPLY UNIT I (A053) October 5,’90
21. TONER SUPPLY UNIT II (A053) October 5,’90
22. CLEANING UNIT I (A053) October 5,’90
23. CLEANING UNIT II (A053) October 5,’90
24. CLEANING SECTION (A053) October 5,’90
25. TRANSFER AND SEPARATION I (A053) October 5,’90
26. TRANSFER AND SEPARATION II (A053)
27. FUSING UNIT I (A053)
28. FUSING UNIT II (A053) October 5,’90
29. FUSING UNIT Ill (A053) October 5,’90
30. FUSING UNIT IV (A053)
31. INVERTOR SECTION I (A053)
32. INVERTOR SECTION II (A053) October 5,’90
33. Ill (A053) October 5,’90
34. October 5,’90
35. DUPLEX SECTION II (A053)
36. DUPLEX SECTION Ill (A053) October 5,’90
37. DUPLEX SECTION IV (A053)
38. DUPLEX SECTION V (A053) October 5,’90
39. DRIVE SECTION I (A053) October 5,’90
40. DRIVE SECTION II (A053) October 5,’90
41. CASSETTE BANK - EXTERIOR 1 (A053) October 5,’90
42. CASSETTE BANK - EXTERIOR II (A053)
43. CASSETTE BANK - VERTICAL TRANSPORT (A053)
44. CASSETTE BANK - PAPER FEED I (A053) October 5,’90
45. CASSETTE BANK - PAPER FEED II (A053) October 5,’90
46. CASSETTE BANK - PAPER FEED Ill (A053) October 5,’90
47. CASSETTE BANK - PAPER FEED IV (A053) October 5,’90
48. ELECTRICAL SECTION I (A053) October 5,’90
49. ELECTRICAL SECTION II (A053) October 5,’90
50. ELECTRICAL SECTION Ill (A053)
51. HARNESS LAYOUT (A053) October 5,’90
52. MAIN BOARD (A053) October5,’90
53. OPTICS CONTROL BOARD (A053) October 5,’90
54. PAPER FEED CONTROL BOARD (A053) October 5,’90
55. AC DRIVE BOARD (A053) October 5,’90
56. DC HARNESS I (A053)
57. DC HARNESS II (A053)
58. AC HARNESS (A053) October 5,’90
59. HARNESS LCT - AC/DC (A053) October 5,’90
60. October 5,’90
61. OPTICS HARNESS (A053) October 5,’90
62. HARNESS - ARS (A053) October 5,’90
63. CASSETTE BANK HARNESS (A053) October 5,’90
64. FUSING UNIT HARNESS (A053) October 5,’90
65. SAFETY SWITCH HARNESS/AC HARNESS IN (A053)
66. POWER PACK HARNESS (A053)
67. DECAL (A053) October 5.’90
68. SPECIAL TOOL (A053)

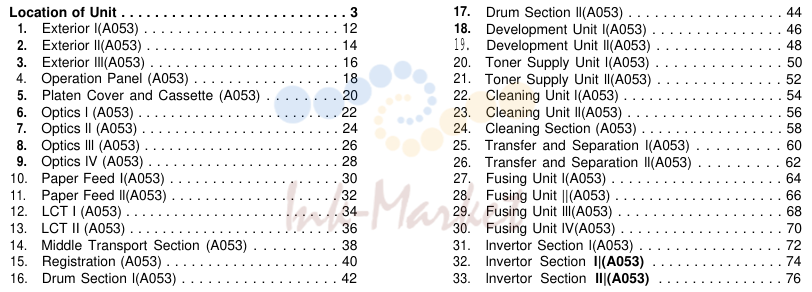

1. PARTS CATALOG

№	Артикул	Описание
1	A0531265 запросить цену →	Upper Left Cover
35	AC012021 запросить цену →	Exposure Glass - LT
2	AC012022 запросить цену →	Exposure Glass - A3/A4
3	A0081307 запросить цену →	Sorter Cap- Left Cover
36	AA151525 запросить цену →	Side Door Seal
37	AA151527 запросить цену →	Middle Door Seal
4	A0076156 запросить цену →	Lower Rear Cap
5	A0076536 запросить цену →	Upper Front Cap
38	A0451302 запросить цену →	Upper Cover Bracket - ADF
6	A0536011 запросить цену →	Left Cover Cap
39	A0451303 запросить цену →	Upper Cover Cap - ADF
40	A0537659 запросить цену →	Seal - 40x10x12mm
7	A0193635 запросить цену →	Lower Left Cover
8	A0531303 запросить цену →	Left Inner Cover- Lower
41	AA143070 запросить цену →	Shoulder Screw - M2x2
9	A0531261 запросить цену →	Left Door
42	AA151353 запросить цену →	Seal - Fusing Exhaust Fan
10	A0531393 запросить цену →	Switch Bracket-Left Door
11	A0536112 запросить цену →	Decal - Misfeed Removal
12	A0191274 запросить цену →	Right Door Actuator
13	A0536101 запросить цену →	Decal -Toner Supply
14	A0536132 запросить цену →	Decal-Misfeed E1
15	A0531398 запросить цену →	Switch Bracket-Right Door
16	A0531387 запросить цену →	Door Grip
17	A0531318 запросить цену →	Left Door Holder
18	A0531319 запросить цену →	Right Door Holder
19	A0531305 запросить цену →	Lower Inner Cover
20	A0537645 запросить цену →	Upper Cover - LCT
21	A0537658 запросить цену →	Mylar - Paper Retainer
22	A0537668 запросить цену →	Front Holder - LCT Cover 1 .
23	A0537671 запросить цену →	Right Inner Cover - LCT
24	A0537661 запросить цену →	Right Rear Cover - LCT
25	A0531271 запросить цену →	Lower Rear Cover
26	A0531361 запросить цену →	Rear Cover
27	AA010011 запросить цену →	Ozone Filter - Fusing Exhaust Fan
28	A0531371 запросить цену →	Toner Collection Rear Cover
29	A0073785 запросить цену →	Toner Collection Bottle Cap
30	A0531291 запросить цену →	Upper Inner Cover
31	A0531311 запросить цену →	Upper Cover
32	A0531832 запросить цену →	Original Guide Plate - ARDF
101	03440060D запросить цену →	Philips Truss Head Screw - M4x6
33	AC042031 запросить цену →	Left Scale - LT
102	04340080W запросить цену →	Tapping Screw - M4x8
33	AC042032 запросить цену →	Left Scale - A4
103	08025094 запросить цену →	Tapping Truss Head Screw - M4x8
34	A0536004 запросить цену →	Right Door

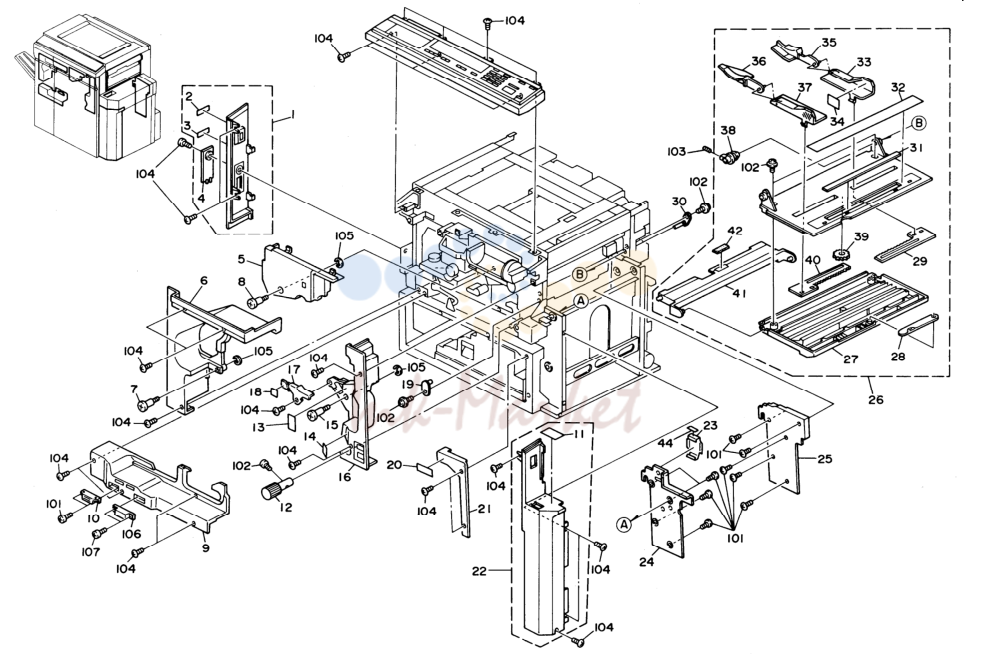

2. EXTERIOR II (A053)

№	Артикул	Описание
1	A0531277 запросить цену →	Front Left Cover
1	AA002030 запросить цену →	Decal - Manual Feed - A4
33	A0532830 запросить цену →	Rear Guide - Manual Feed
2	AA001087 запросить цену →	Decal - SW -On
34	A0532802 запросить цену →	Decal - Side Fence
3	AA001110 запросить цену →	Decal - Stand By
35	A0532823 запросить цену →	Rear Support Guide - Manual Feed
4	A0531381 запросить цену →	Front Left Cover Cap
5	A0531299 запросить цену →	Front Inner Cover
36	A0532822 запросить цену →	Front Support Guide - Manual Feed
37	A0532825 запросить цену →	Front Guide - Manual Feed
6	A0531288 запросить цену →	Left Inner Cover
7	AA143276 запросить цену →	Stepped Screw - M4
38	A0532773 запросить цену →	Holder - Manual Feed Table
39	52152687 запросить цену →	Gear-16T
8	AA143276 запросить цену →	Stepped Screw - M4
9	A0531298 запросить цену →	Duplex Inner Cover
40	A0532816 запросить цену →	Side Fence Gear
10	A0072800 запросить цену →	Manual Feed Table Support
42	54472927 запросить цену →	Friction Pad - B
11	A0536151 запросить цену →	Decal - ADD Paper - LCT
12	A4204115 запросить цену →	Knob - Transport Roller
13	AA001037 запросить цену →	Decal - A2
14	AA001053 запросить цену →	Decal - E1
15	AA143276 запросить цену →	Stepped Screw - M4
16	A0531289 запросить цену →	Right Inner Cover
17	A0531297 запросить цену →	Inner Cover - Registration Sensor
18	AA001038 запросить цену →	Decal - Registration Sensor
19	A0072803 запросить цену →	Manual Feed Table Holder
20	A0191364 запросить цену →	Decal - E4
21	A0531296 запросить цену →	Right Inner Cover - Lower
22	A0537691 запросить цену →	Right Front Cover - LCT
23	A0537578 запросить цену →	Plate Spring - Side Fence
24	AF016030 запросить цену →	Front Side Fence - LT
24	AF016028 запросить цену →	Front Side Fence - A4
25	AF016031 запросить цену →	Rear Side Fence - LT
25	AF016029 запросить цену →	Rear Side Fence - A4
26	A0532785 запросить цену →	Manual Feed Table Ass’y - LT
26	A0532786 запросить цену →	Manual Feed Table Ass’y - A4
27	A0532794 запросить цену →	Manual Feed Cover
101	03440060D запросить цену →	Philips Truss Head Screw - M4x6
28	A0532837 запросить цену →	Paper Guide - Manual feed
102	04340080W запросить цену →	Tapping Screw - M4x8
29	A0532816 запросить цену →	Side Fence Gear
103	05530060W запросить цену →	Hexagonal Set Screw - M3x6
104	08025094 запросить цену →	Tapping Truss Head Screw - M4x8
30	A0532770 запросить цену →	Holder - Manual Feed Table
105	07200030E запросить цену →	Retaining Ring - M3
31	54432706 запросить цену →	Plate - 12x220x1T
32	AA002035 запросить цену →	Decal - Manual Feed - LT
106	08090022 запросить цену →	Door Catch Magnet

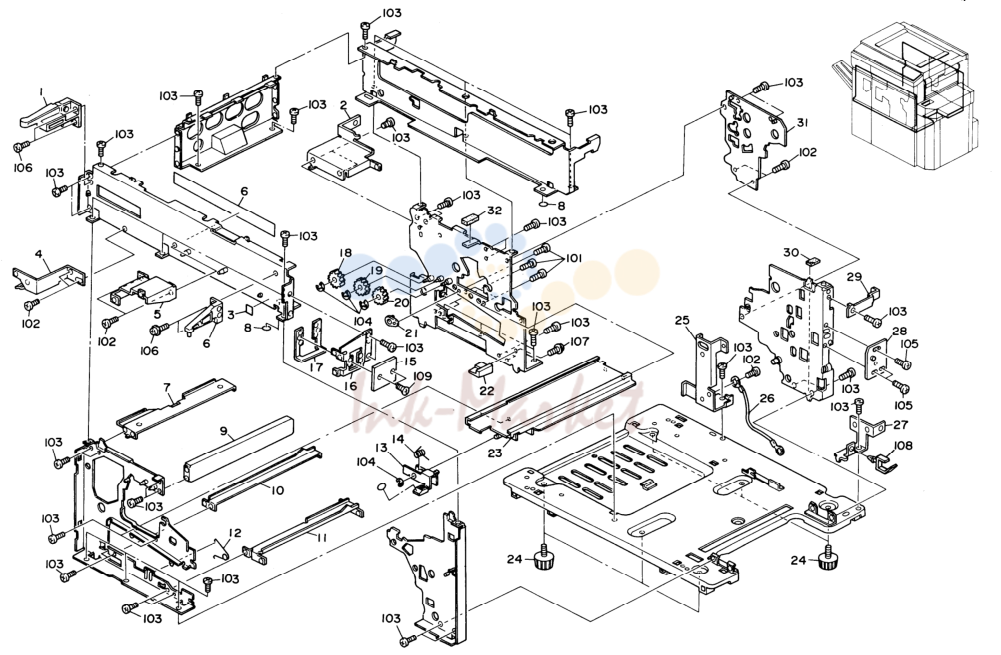

3. EXTERIOR Ill (A053) October 5,’90

№	Артикул	Описание
101	04140082W запросить цену →	Tapping Screw with Flat Washer - M4x8
1	A0531587 запросить цену →	Operation Panel Bracket - Left
2	A0535863 запросить цену →	Upper Support Bracket - Optics Board
102	04340060W запросить цену →	Tapping Screw - M4x6
103	04340080W запросить цену →	Tapping Screw - M4x8
3	52151863 запросить цену →	Seal - 23x28x0.2mm
104	07200050E запросить цену →	Retaining Ring - M5
4	A0531378 запросить цену →	Left Bracket - Inner Cover
5	A0531589 запросить цену →	Operation Panel Bracket - Center
105	09514008W запросить цену →	Philips Screw With Flat Washer - M4x8
106	09644008W запросить цену →	Tapping Screw With Flat Washer - M4x8
6	A0531588 запросить цену →	Operation Panel Bracket - Right
7	A0071065 запросить цену →	Upper Left Stay
107	09654008W запросить цену →	Tapping Screw With Flat Washer - M4x8
8	52051853 запросить цену →	Mylar Seal - Base
108	11050292 запросить цену →	Wire Saddle
9	A0071066 запросить цену →	Upper Right Stay
10	A0075005 запросить цену →	Left Stay - Transport Chamber
11	A0075006 запросить цену →	Right Stay - Transport Chamber
12	AA066019 запросить цену →	Transport Spring
13	A0534376 запросить цену →	Release Lever - Fusing Unit
14	52051170 запросить цену →	Spring - Fusing Release Lever
15	54241472 запросить цену →	Key Counter Cover
16	A0535877 запросить цену →	Key Counter Bracket
17	54461239 запросить цену →	Plate Nut - Key Counter
18	AB013081 запросить цену →	Gear - 18T
19	AB013082 запросить цену →	Gear - 18T
20	AB013081 запросить цену →	Gear - 18T
21	A0074475 запросить цену →	Guide Holder
22	52062851 запросить цену →	Right Fork Gate Guide
23	A0534372 запросить цену →	Fusing Unit Rail
24	54191057 запросить цену →	Rubber Foot
25	A0535866 запросить цену →	Transport Fan Bracket
26	A0075460 запросить цену →	Grounding Wire
27	A0531379 запросить цену →	Base Lower Bracket
28	A0532958 запросить цену →	LCT Adjusting Bracket
29	A0531377 запросить цену →	Rear Cover Bracket
30	52052893 запросить цену →	Cushion - Sector Gear
31	A0532125 запросить цену →	Rear Drum Support
32	A0072894 запросить цену →	Cushion - 8x15x30

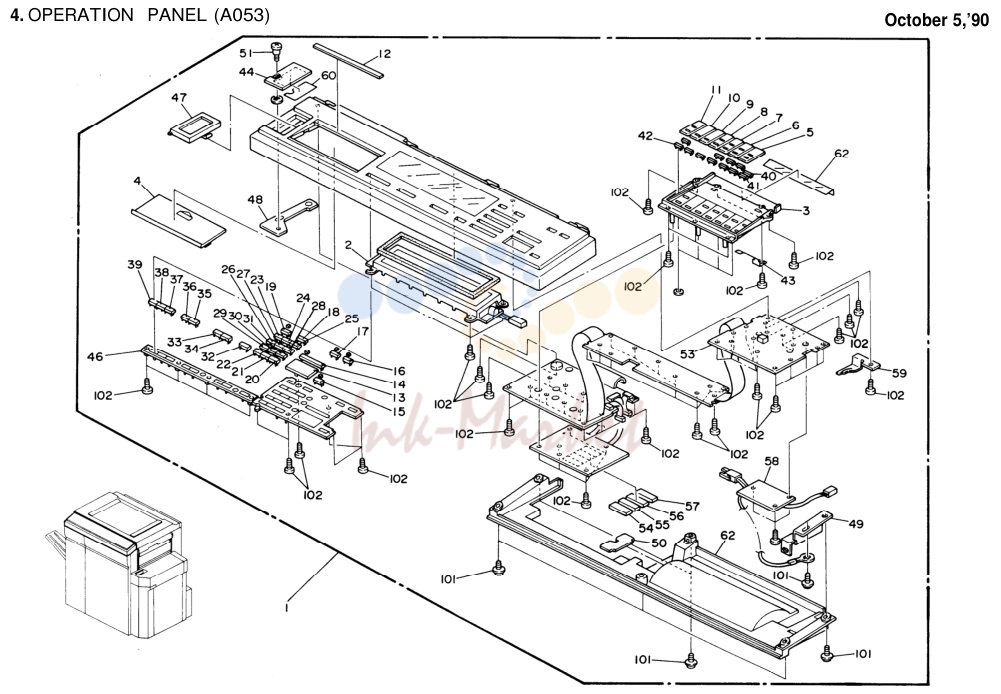

4. OPERATION PANEL (A053) October 5,’90

№	Артикул	Описание
25	A0085633 запросить цену →	Key Top -3
1	A0531472 запросить цену →	Operation Panel Ass’y - LT
1	A0531473 запросить цену →	Operation Panel Ass’y - A4
26	A0085634 запросить цену →	Key Top -4
27	A0085635 запросить цену →	Key Top -5
1	A0531480 запросить цену →	Operation Panel Ass’y - TWN
2	A0535135 запросить цену →	LCD Display
28	A0085636 запросить цену →	Key Top -6
29	A0085637 запросить цену →	Key Top -7
3	A0531532 запросить цену →	Slide Rail Base
30	A0085638 запросить цену →	Key Top -8
4	A0531542 запросить цену →	Slide Cover - LT
4	A0531543 запросить цену →	Slide Cover - A4
31	A0085639 запросить цену →	Key Top -9
32	A0085641 запросить цену →	Key Top - ADS
5	A0075736 запросить цену →	Zoom Panel Sheet - LT
5	A0075753 запросить цену →	Zoom Panel Sheet - A4
33	A0085642 запросить цену →	Key Top - Lighter
6	A0075737 запросить цену →	Enlarge/Reduce Panel Sheet - LT
34	A0085643 запросить цену →	Key Top - Darker
35	A0085648 запросить цену →	Key Top - Auto Cassette Selection
6	A0075754 запросить цену →	Enlarge/Reduce Panel Sheet - A4
6	A0075733 запросить цену →	Enlarge/Reduce Panel Sheet - TWN
36	A0085644 запросить цену →	Key Top - Select Cassette
37	A0085645 запросить цену →	Key Top - Full Size
7	A0075738 запросить цену →	Editing Panel Sheet - LT
38	A0085646 запросить цену →	Key Top - Enlarge
7	A0075755 запросить цену →	Editing Panel Sheet - A4
39	A0085647 запросить цену →	Key Top - Reduce
8	A0075741 запросить цену →	ADF Sheet - LT
40	A0085650 запросить цену →	Key Top - Zoom Up
8	A0075758 запросить цену →	ADF Sheet - A4
41	A0085651 запросить цену →	Key Top - Zoom Down
9	A0535721 запросить цену →	Sheet - Cover Insertion - LT
9	A0535727 запросить цену →	Sheet - Cover Insertion - A4
42	A0085653 запросить цену →	Key Top
10	A0075740 запросить цену →	Duplex Panel Sheet - LT
43	A0531591 запросить цену →	Spring Plate
44	A0531522 запросить цену →	DIP SW Cover
10	A0075757 запросить цену →	Duplex Panel Sheet - A4
11	A0535722 запросить цену →	Sheet - Finishing - LT
45	A0071461 запросить цену →	Keytop Base - A
11	A0535728 запросить цену →	Sheet - Finishing - A4
46	A0071462 запросить цену →	Keytop Base - B
47	A0531561 запросить цену →	Slide Cover - DIP SW
12	A0535725 запросить цену →	Operation Panel Sheet
13	A0075730 запросить цену →	Key Top - Start
48	A0531598 запросить цену →	Left Bracket - Operation Panel
49	A0531599 запросить цену →	Right Bracket - Operation Panel
14	A0075729 запросить цену →	Key Top - Interrupt
15	A0085627 запросить цену →	Key Top - Clear Mode
50	A0071294 запросить цену →	Magnet Catch Plate
16	A0075728 запросить цену →	Key Top - Timer
51	AA143291 запросить цену →	Stepped Screw - M4
52	A0531307 запросить цену →	Middle Upper Cover - Operation Panel
17	A0085626 запросить цену →	Key Top - Program
53	A0535120 запросить цену →	Operation Panel Board
18	A0085629 запросить цену →	Key Top - Recall
54	A0535145 запросить цену →	EPROM - A
19	A0075731 запросить цену →	Key Top - Guidance
55	A0535146 запросить цену →	EPROM - B
20	A0085640 запросить цену →	Key Top - C/S
21	A0085658 запросить цену →	Key Top - Point
56	A0535147 запросить цену →	EPROM - C
57	A0535148 запросить цену →	EPROM - D
22	A0085630 запросить цену →	Key Top -0
58	A0075130 запросить цену →	LCD Power Supply Board
23	A0085631 запросить цену →	Key Top -1
24	A0085632 запросить цену →	Key Top -2
59	A0535705 запросить цену →	LCD Bracket
60	A0531582 запросить цену →	Decal - DIP SW
61	AA151532 запросить цену →	Shielding Mylar
62	A0535707 запросить цену →	Shielding Mylar
101	03540080W запросить цену →	Philips Pan Head Screw - M4x8
102	04340060W запросить цену →	Tapping Screw - M4x6

5. PLATEN COVER AND CASSETTE (A053) October 5,’90

№	Артикул	Описание
27	52052996 запросить цену →	Actuator -8-1/2"x11R"
1	A0531969 запросить цену →	Rear Platen Cover
27	52052997 запросить цену →	Actuator - 8-1/2"x14"
2	52152838 запросить цену →	Rubber Magnet
3	A0531955 запросить цену →	Platen Cover Hinge Ass’y
27	52052960 запросить цену →	Actuator - A3
4	52152845 запросить цену →	Plate - Magnet
27	52052962 запросить цену →	Actuator - A4R
27	52052964 запросить цену →	Actuator - A4
5	52152847 запросить цену →	Base Holder
28	52052937 запросить цену →	Bottom Plate - Large
6	AG021008 запросить цену →	Original Holder
28	52056570 запросить цену →	Bottom Plate - Small
7	52152844 запросить цену →	Slide Supporter
8	A0531956 запросить цену →	Arm Holder
29	54472927 запросить цену →	Friction Pad - B
9	A0531957 запросить цену →	Flex Hinge - Platen Cover
30	52052946 запросить цену →	Front Side Fence - Large
30	52056493 запросить цену →	Front Side Fence - Small
10	52152840 запросить цену →	Pin - 4x115mm
31	54134835 запросить цену →	Decal - Paper Level
11	A0531966 запросить цену →	Front Platen Cover
12	54482803 запросить цену →	Platen Cover Pad
32	52052947 запросить цену →	Rear Side Fence - Large
13	52152839 запросить цену →	Balancer Spring
32	52056491 запросить цену →	Rear Side Fence - Small
33	AF012004 запросить цену →	Cassette Cover - Large
14	A4069505 запросить цену →	Platen Cover Sheet
15	AF012008 запросить цену →	Cassette Cover - Small
16	52152843 запросить цену →	Left Spring - Platen Cover
17	52152842 запросить цену →	Right Spring - Platen Cover
18	52152846 запросить цену →	Platen Base
19	A0535219 запросить цену →	Positioning Sensor Harness
20	52055251 запросить цену →	LED Sensor Type - T
21	A0531954 запросить цену →	Positioning Sensor Bracket
22	A0531960 запросить цену →	Positioning Sensor Shutter
23	A0531953 запросить цену →	Mounting Bracket - Platen Cover
24	52052953 запросить цену →	Rear Fence
25	A0072955 запросить цену →	Cassette Body - large
25	A0072950 запросить цену →	Cassette Body - Small
101	03140060W запросить цену →	Philips Pan Head Screw - M4x6
26	AA002003 запросить цену →	Decal - 8-1/2"x14"
102	03140080W запросить цену →	Philips Pan Head Screw - M4x8
26	AA002004 запросить цену →	Decal -11"x17"
103	03140100W запросить цену →	Philips Pan Head Screw - M4x10
26	AA002005 запросить цену →	Decal - 8-1/2"x11R"
26	AA002006 запросить цену →	Decal - 8-1/2"x11"
104	04140102W запросить цену →	Tapping Screw - M4x10
105	08025131 запросить цену →	Truss Head Screw - M4x8
26	AA002007 запросить цену →	Decal - A3
26	AA002008 запросить цену →	Decal - A4R
106	09515014W запросить цену →	Philips Screw W/H Flat Washer - M5x14
26	AA002009 запросить цену →	Decal - A4
107	09654012W запросить цену →	Tapping Screw With Flat Washer - M4X1
27	52052971 запросить цену →	Actuator -11"x17"
108	08050083 запросить цену →	Retaing Ring - M4

6. OPTICS I (A053)

№	Артикул	Описание
1	AC035011 запросить цену →	Rear Spring Plate - 2nd Mirror
2	AA150199 запросить цену →	Seal - 23x90
37	AC030014 запросить цену →	2nd Mirror
38	AC035010 запросить цену →	Front Spring Plate - 2nd Mirror
3	AA151087 запросить цену →	seal - 2X15X15
39	A0071919 запросить цену →	Bracket - 2nd Scanner Slider
4	AA150200 запросить цену →	Sheet - Rear Frame
5	A0071691 запросить цену →	Optics Fan Filter Bracket
40	52051694 запросить цену →	Adjusting Cam - Start Lever
6	A0531691 запросить цену →	Cooling Fan - Filter
41	A0071848 запросить цену →	Guide Rod Cleaner
43	A0531671 запросить цену →	Harness Support Bracket
7	AB032018 запросить цену →	Scanner Drive Pulley
8	AA162050 запросить цену →	2nd Scanner Edging
44	AC050002 запросить цену →	Guide Rod - Scanner
9	A0531810 запросить цену →	Scanner Motor Bracket
10	52055251 запросить цену →	LED Sensor Type - T
11	A0071806 запросить цену →	Scanner Sensor Bracket
12	A0071836 запросить цену →	Center Pulley Bracket
13	A0531816 запросить цену →	Support Bracket - Scanner Motor
14	AX060028 запросить цену →	Scanner Motor - DC42W
15	54421798 запросить цену →	Hook - Scanner Drive Wire
16	AA050048 запросить цену →	Scanner Drive Wire
17	A0531817 запросить цену →	Support Bracket - Center Pulley
18	A0531815 запросить цену →	Support Bracket - Optics Frame
19	A0071801 запросить цену →	Scanner Home Sensor Bracket
20	52055251 запросить цену →	LED Sensor Type - T
21	A0071826 запросить цену →	Left Pulley Bracket
22	AA060113 запросить цену →	Spring - Wire Tightener
23	AX050036 запросить цену →	Cooling Fan
101	03140060W запросить цену →	Philips Pan Head Screw - M4x6
24	A0531972 запросить цену →	Holder - Cushion
102	03140100W запросить цену →	Philips Pan Head Screw - M4x10
25	A0531686 запросить цену →	Cooling Fan Duct
103	04340060W запросить цену →	Tapping Screw - M4x6
26	52161859 запросить цену →	Stepped Screw - Slider Lock
27	A0071927 запросить цену →	Mylar - Scanner Guide
104	04340080W запросить цену →	Tapping Screw - M4x8
105	05740060E запросить цену →	Hexagon Headless Set Screw - M4x6
28	A0071926 запросить цену →	Scanner Guide Plate
106	09514006W запросить цену →	Philips Screw with Flat Washer - M4x6
29	AC035012 запросить цену →	Front Spring Plate - 3rd Mirror
107	09514008W запросить цену →	Philips Screw With Flat Washer - M4x8
30	AC030015 запросить цену →	3rd Mirror
31	AC035014 запросить цену →	Rear Spring Plate - 3rd Mirror
108	09644010W запросить цену →	Tapping Screw With Flat Washer - M4
32	A0071921 запросить цену →	2nd Scanner Slider
109	09524006W запросить цену →	Screw - M4x6
33	AA151087 запросить цену →	Seal - 2x15x15
110	11050197 запросить цену →	Wire Saddle
34	AA161019 запросить цену →	Cushion - Guide Rod
111	11060458 запросить цену →	Bushing - 9.9mm
112	11050310 запросить цену →	Wire Clamp
35	A0071901 запросить цену →	2nd Scanner

7. OPTICS II (A053)

№	Артикул	Описание
1	54421704 запросить цену →	Wing - Side
36	52161859 запросить цену →	Stepped Screw - Slider Lock
2	AA150201 запросить цену →	Front Shielding Mylar - Center
3	AA150011 запросить цену →	Shielding Mylar - Rear Left
4	A0071860 запросить цену →	Reflector Clamp
39	A0531675 запросить цену →	Left Scale Bracket
40	A0071875 запросить цену →	Rear Cover - Lamp Terminal
5	AX520005 запросить цену →	Exposure lamp - 85V/160W
6	A0071873 запросить цену →	Front Cover - Lamp Terminal
7	A0071870 запросить цену →	Reflector Cover
43	A0071867 запросить цену →	insulator - Lamp Terminal
8	A0071865 запросить цену →	Main Reflector
44	A0071877 запросить цену →	Exposure Lamp Terminal - Fix
9	AC035009 запросить цену →	Rear Spring Plate - 1st Mirror
45	54201682 запросить цену →	Supporter - lamp Terminal
10	AC030013 запросить цену →	1st Mirror
11	AC035008 запросить цену →	Front Spring Plate - 1st Mirror
12	AA161019 запросить цену →	Cushion - Guide Rod
13	A0071848 запросить цену →	Guide Rod Cleaner
14	A0531854 запросить цену →	Stepped Screw - M2.5
15	A0071845 запросить цену →	Wire Clamp
16	A0535287 запросить цену →	Optics Harness
17	AA161062 запросить цену →	Cushion - Guide Rod
18	AC050002 запросить цену →	Guide Rod - Scanner
19	A0531851 запросить цену →	1st Scanner
20	A0071867 запросить цену →	Insulator - Lamp Terminal
21	54421705 запросить цену →	Exposure Lamp Terminal - Release
22	54201682 запросить цену →	Supporter - Lamp Terminal
23	A0071868 запросить цену →	Spacer - Lamp Terminal
24	A0071880 запросить цену →	1st Scanner Slider
25	A0535281 запросить цену →	Exposure Lamp Harness
26	A0071890 запросить цену →	Harness Bracket - Exposure lamp
27	A0531894 запросить цену →	Rear Bracket - Optical Fiber
28	A0071892 запросить цену →	Rear Cover - Optical Fiber
29	AW110003 запросить цену →	Thermostat
101	03130060W запросить цену →	Philips Pan Head Screw - M3x6
30	AA150013 запросить цену →	Light Shielding Mylar - Front Left
102	03130080W запросить цену →	Philips Pan Head Screw - M3x8
31	54225131 запросить цену →	Reed Switch
32	54421702 запросить цену →	Small Screw - M3
103	03130120W запросить цену →	Philips Pan Head Screw - M3x12
104	03140140W запросить цену →	Philips Pan Head Screw - M4x14
33	AA150010 запросить цену →	Shielding Mylar - Front Center
34	A0071920 запросить цену →	Cushion - Exposure Glass
105	04340060W запросить цену →	Tapping Screw - M4x6
106	09514006W запросить цену →	Philips Screw with Flat Washer - M4x6
35	A0531821 запросить цену →	Exposure Glass Stay

8. OPTICS Ill (A053)

№	Артикул	Описание
1	A0535306 запросить цену →	Original Side Sensor - Vertical
36	A0071744 запросить цену →	Rear Lens Shield
37	A0071792 запросить цену →	Lens Ass’y
2	A0531790 запросить цену →	Mirror Cover
3	AA151093 запросить цену →	seal - 3X25X170
38	52091694 запросить цену →	Guide Roller - 1st Scanner
4	AA151094 запросить цену →	Seal - 2x50x48
39	AA152009 запросить цену →	Brush Seal - 4x5x84
40	AA152010 запросить цену →	Brush Seal - 5x10x64
5	AA152008 запросить цену →	seal - 5X6X40
41	A0531725 запросить цену →	Lens Bracket Cam
6	AA152007 запросить цену →	Brush Seal - 6x7x144
42	AC035003 запросить цену →	Front Spring Plate - 4th Mirror
7	AA151094 запросить цену →	Seal - 2x50x48
43	A0071794 запросить цену →	Plate - Lens Bracket
8	AA151092 запросить цену →	Seal - 3x42x270
44	52091694 запросить цену →	Guide Roller - 1st Scanner
9	A0531785 запросить цену →	Harness Guide - Exposure Lamp
45	A0071761 запросить цену →	4th And 5th Mirror Bracket
10	A0071722 запросить цену →	Cam Plate - Lens Shield
11	A0071770 запросить цену →	Guide Bracket - Lens Shield
46	AA150245 запросить цену →	Mylar Seal - 30x30
12	52155230 запросить цену →	Photointerrupter - L Type
13	A0071776 запросить цену →	Lens Home Sensor Bracket
14	A0071781 запросить цену →	Mirror Home Sensor Bracket
15	52055251 запросить цену →	LED Sensor Type - T
16	52151811 запросить цену →	Spring - Lens Drive Wire
17	52151805 запросить цену →	Lens Tension Pulley
18	AC035006 запросить цену →	Rear Spring Plate - 5th Mirror
19	52152621 запросить цену →	Snap Ring - M6
20	A0071721 запросить цену →	Lens Unit Base
21	AC030017 запросить цену →	5th Mirror
22	AC051001 запросить цену →	Guide Rod - Magnification
101	03140060W запросить цену →	Philips Pan Head Screw - M4x6
23	A0071742 запросить цену →	Front Lens Shield
102	03140100W запросить цену →	Philips Pan Head Screw - M4x10
24	A0071750 запросить цену →	Lens Shielding Cover
103	03240080W запросить цену →	Philips Sunken Head Screw - M4x8
25	AA161020 запросить цену →	Cushion Lens - 3x7x80
104	04340060W запросить цену →	Tapping Screw - M4x6
26	A0071741 запросить цену →	Lens Shield
105	04340060W запросить цену →	Tapping Screw - M4x6
27	A0071727 запросить цену →	Actuator Plate - Lens Home Sensor
28	AA150015 запросить цену →	Light Shielding Mylar - Lens
106	07200040E запросить цену →	Retaining Ring - M4
29	AC035005 запросить цену →	Front Spring Plate - 5th Mirror
107	09514060W запросить цену →	Philips Screw With Flat Washer - M4x60
30	AA050012 запросить цену →	Scanner Drive Wire
108	09514006W запросить цену →	Philips Screw with Flat Washer - M4x6
31	AC035004 запросить цену →	Rear Spring Plate - 4th Mirror
109	09514010W запросить цену →	Philips Screw With Flat Washer - M4x10
32	AC030016 запросить цену →	4th Mirror
111	04340080W запросить цену →	Tapping Screw - M4x8
33	AA152011 запросить цену →	Brush Seal - 4x5x25
112	09644010W запросить цену →	Tapping Screw With Flat Washer - M4
113	09524006W запросить цену →	Screw - M4x6
34	A0071798 запросить цену →	Lens Bracket
35	AA152012 запросить цену →	Brush Seal - 4x4x40
113	11050008 запросить цену →	Nylon Clip - 2N

9. OPTICS IV (A053)

№	Артикул	Описание
101	03130060W запросить цену →	Philips Pan Head Screw - M3x6
1	52051694 запросить цену →	Adjusting Cam - Start Lever
2	A0071707 запросить цену →	Magnification Motor Bracket
102	03140080W запросить цену →	Philips Pan Head Screw - M4x8
103	04340060W запросить цену →	Tapping Screw - M4x6
3	A0071706 запросить цену →	Magnification Drive Motor - DC4.8W
4	A0071663 запросить цену →	Stepping Motor Cover
104	04340080W запросить цену →	Tapping Screw - M4x8
105	07200040E запросить цену →	Retaining Ring - M4
5	A0071664 запросить цену →	Seal - Stepping Motor Cover
6	AB017039 запросить цену →	Gear - 24/48T
106	09514010W запросить цену →	Philips Screw With Flat Washer - M4x10
107	11050009 запросить цену →	Nylon Clip - 5N
7	A0071716 запросить цену →	Lens Drive Pulley - 80T
8	A0535305 запросить цену →	Original Side Sensor - Horizontal
108	09644008W запросить цену →	Tapping Screw With Flat Washer - M4x8
109	11050197 запросить цену →	Wire Saddle
9	52055438 запросить цену →	Anticondensation Heater - 18W
10	A0535215 запросить цену →	Harness - ARS
11	A0071701 запросить цену →	Rear Bracket - 6th Mirror
12	AC035007 запросить цену →	Spring Plate - 6th Mirror
13	AA150054 запросить цену →	Seal - Lamp Terminal
14	AA151087 запросить цену →	seal - 2X15X15
15	A0071709 запросить цену →	Mirror Drive Pulley - 80T
16	AA151087 запросить цену →	Seal - 2x15x15
17	52151863 запросить цену →	Seal - 23x28x0.2mm
18	AA150012 запросить цену →	Shielding Mylar - 30x30
19	A0073497 запросить цену →	Development Unit Rail
20	AA151089 запросить цену →	seal - 6x32x32
21	A0071920 запросить цену →	Cushion - Exposure Glass
22	A0071700 запросить цену →	Front Bracket - 6th Mirror
23	AC035007 запросить цену →	Spring Plate - 6th Mirror
24	AC030018 запросить цену →	6th Mirror
25	AA150014 запросить цену →	Light Shielding Mylar - Center
26	AA150244 запросить цену →	Mylar Seal - 30x17

10. PAPER FEED I (A053) October 5,’90

№	Артикул	Описание
36	54432668 запросить цену →	Bushing
1	A0532689 запросить цену →	Stay - Paper feed
2	54472726 запросить цену →	Paper Feed Roller
3	AB013078 запросить цену →	Gear - 18T
4	50530223 ✓ в наличии	Bushing - 8mm
5	A0072684 запросить цену →	Bracket - Paper Feed Roller
6	A0072686 запросить цену →	Feed Guide - Paper Feed Roller
7	AA140046 запросить цену →	Paper Feed Shaft - Upper
8	AA140045 запросить цену →	Pick Up Shaft
9	A0072698 запросить цену →	Upper Magnetic Clutch Stopper
10	AX200018 запросить цену →	Paper Feed Clutch
11	52052865 запросить цену →	Bushing - Paper Feed Roller
12	A0073487 запросить цену →	Toner End Sensor Cover
13	AA151027 запросить цену →	Seal - 3x16x57
14	A0072894 запросить цену →	Cushion - 8x15x30
15	A0075204 запросить цену →	Toner End Sensor Harness
16	A0072896 запросить цену →	Seal - 8x8x368
17	A0073486 запросить цену →	Toner End Sensor Bracket
18	52055251 запросить цену →	LED Sensor Type - T
19	AB013079 запросить цену →	Gear - 21Z
20	54472723 запросить цену →	Pick-up Roller
21	A0072722 запросить цену →	Upper Bracket - Paper End
22	52155230 запросить цену →	Photointerrupter - L Type
23	AA132025 запросить цену →	Seal - 1x8x12
24	A0072893 запросить цену →	Upper Paper Feed Bracket
25	AX040004 запросить цену →	Cooling Fan Motor
101	03130300W запросить цену →	Philips Pan Head Screw - M3x30
26	AA151064 запросить цену →	Seal - Cooling Fan
27	A0532913 запросить цену →	Cooling Fan Cover
102	04340060W запросить цену →	Tapping Screw - M4x6
28	A0532615 запросить цену →	Upper Feed Guide
103	04340080W запросить цену →	Tapping Screw - M4x8
104	05740050E запросить цену →	Hexagon Headless Set Screw - M4x5
29	A0532718 запросить цену →	Paper End Feeler
105	07200025E запросить цену →	Retaining Ring - M2.5
30	A0532720 запросить цену →	Paper End Actuator Bracket
106	07200040E запросить цену →	Retaining Ring - M4
31	52055251 запросить цену →	LED Sensor Type - T
107	07200050E запросить цену →	Retaining Ring - M5
32	A0532805 запросить цену →	Manual Feed Sensor Bracket
108	07200060E запросить цену →	Retaining Ring - M6
33	A0532725 запросить цену →	Paper End Sensor Shutter
34	A0062259 запросить цену →	Eraser Cushion
109	09514008W запросить цену →	Philips Screw With Flat Washer - M4x8
110	07200030E запросить цену →	I Retaining Ring - M3 I
35	54472681 запросить цену →	Snap Ring 2 110 I

Каталог очень большой (2713 позиций). Показаны первые 10 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
