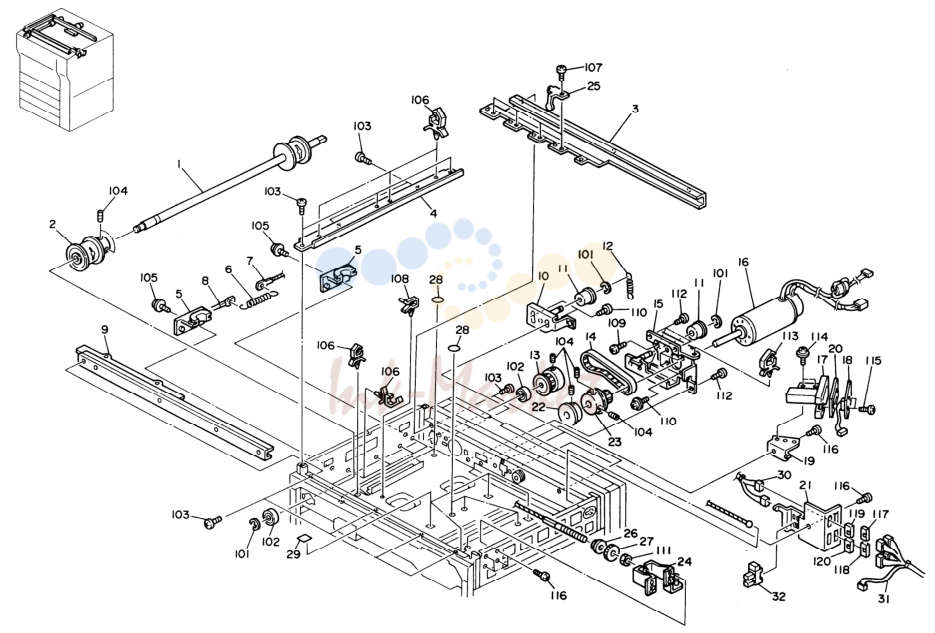

- 6. OPTICS SECTION 3 (A095/A096/A097)

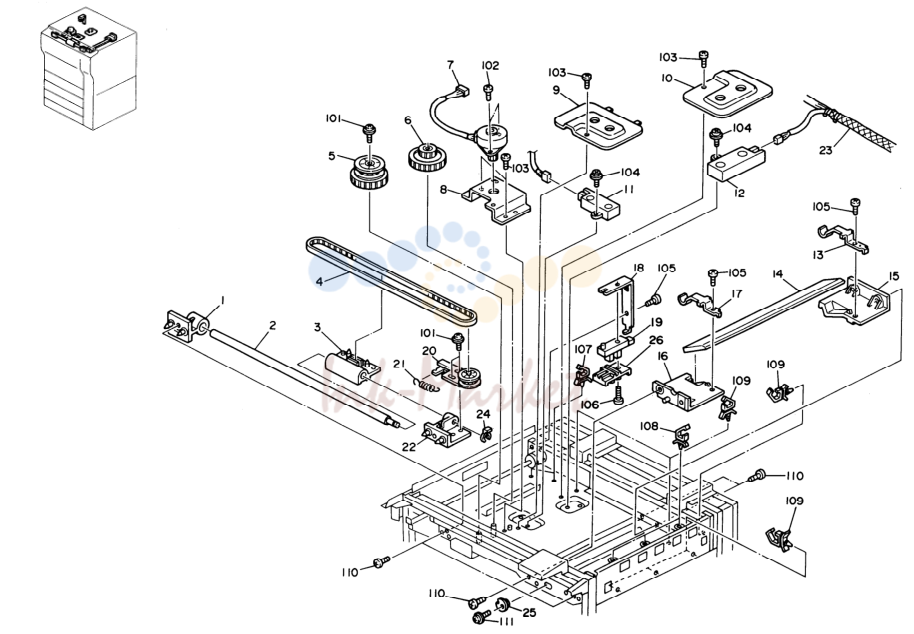

- 7. OPTICS SECTION 4 (A095/A096/A097)

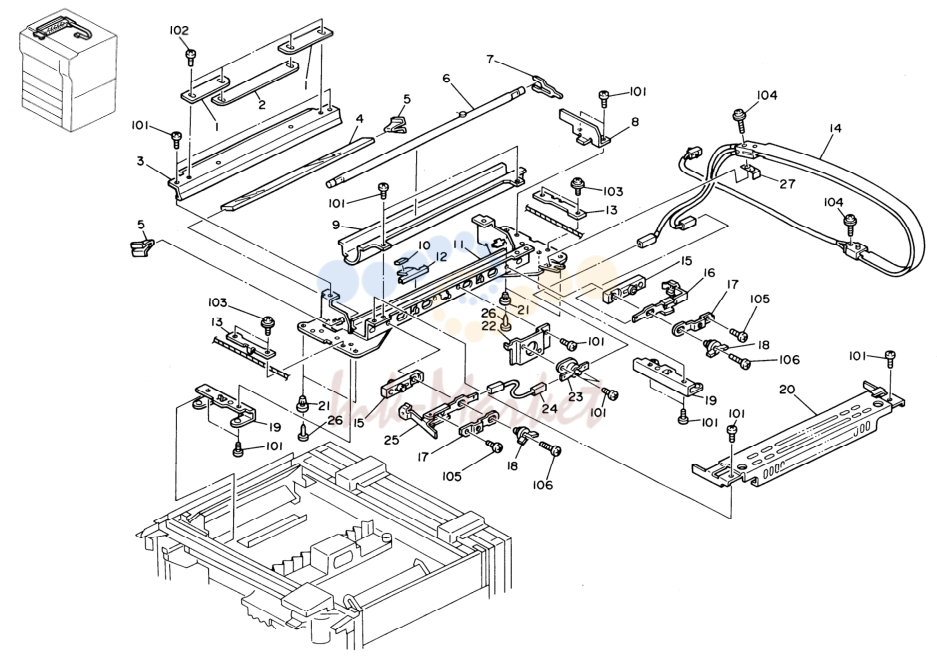

- 8. OPTICS SECTION 5 (A095/A096/A097)

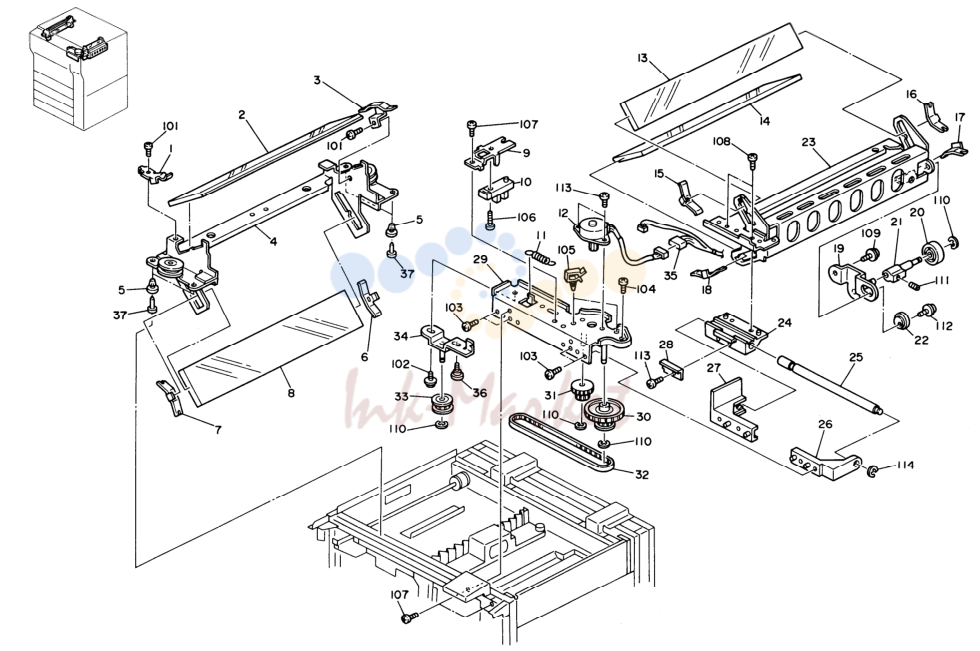

- 9. OPTICS SECTION 6 (A095/A096/A097)
- 10. OPTICS SECTION 7 (A095/A096/A097)

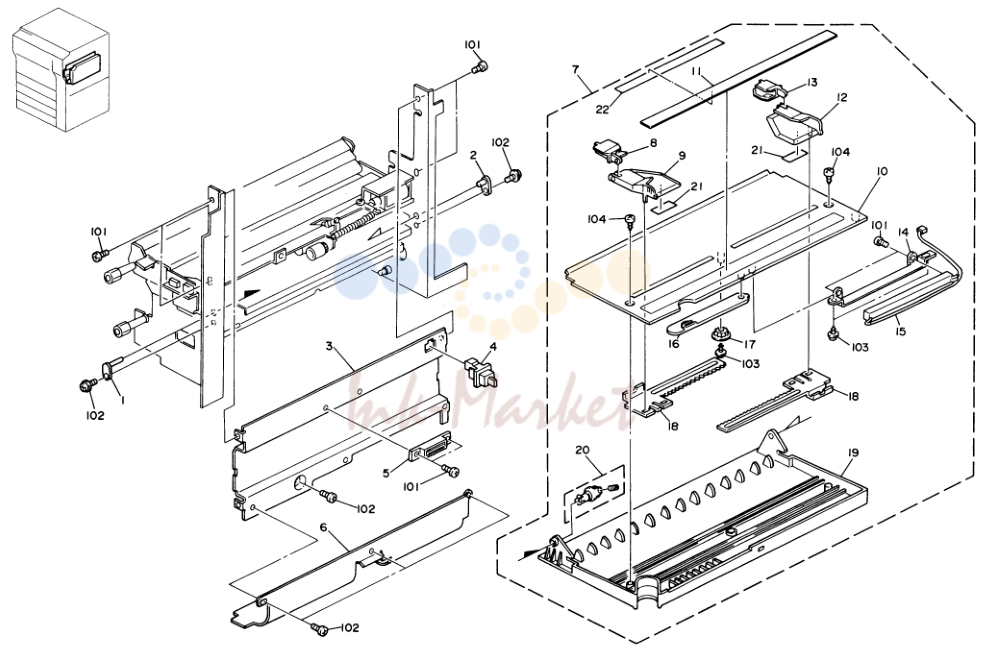

- 11. BY-PASS FEED TABLE (A095/A096/A097)

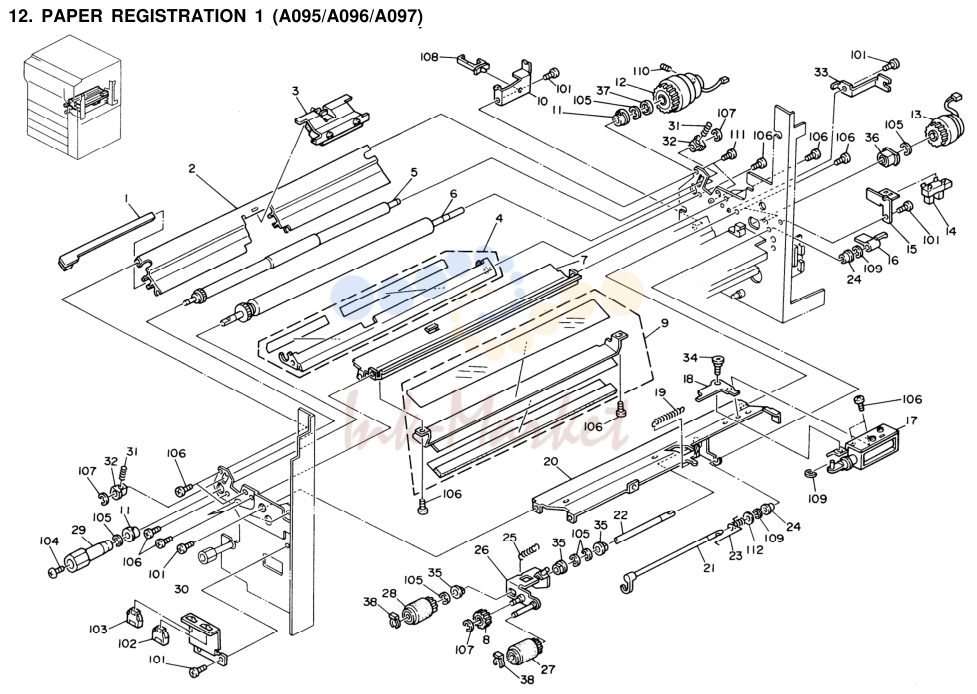

- 12. PAPER REGISTRATION 1 (A095/A096/A097)
- 13. PAPER REGISTRATION 2 (A095/A096/A097)
- 14. PAPER FEED SECTION (A095/A096/A097)
- 15. PAPER TRAY SECTION 1 (A095/A096/A097)
- 16. PAPER TRAY SECTION 2 (A095/A096/A097)
- 17. TANDEM TRAY 1 (A095/A096/A097)
- 18. TANDEM TRAY 2 (A095/A096/A097)
- 19. LCT TRAY 1 (A095/A096/A097)
- 20. LCT TRAY 2 (A095/A096/A097)
- 21. DEVELOPMENT UNIT (A095/A096/A097)
- 22. TONER HOPPER SECTION (A095/A096/A097)
- 23. TONER BOTTLE HOLDER SECTION (A095/A096/A097),
- 24. DRUM UNIT 1 (A095/A096/A097)
- 25. DRUM UNIT 2 (A095/A096/A097)
- 26. TRANSFER SECTION (A095/A096/A097)
- 27. FUSING UNIT 1 (A095/A096/A097)
- 28. FUSING UNIT 2 (A095/A096/A097)
- 29. INVERTER SECTION 1 (A095/A096/A097)
- 30. INVERTER SECTION 2 (A095/A096/A097)
- 31. DUPLEX UNIT 1 (A095/A096/A097)
- 32. DUPLEX UNIT 2 (A095/A096/A097)
- 33. DUPLEX UNIT 3 (A095/A096/A097)
- 34. DRIVE SECTION 1 (A095/A096/A097)
- 35. DRIVE SECTION 2 (A095/A096/A097)
- 36. DRIVE SECTION 3 (A095/A096/A097)
- 37. DRIVE SECTION 4 (A095/A096/A097)
- 38. DRIVE SECTION 5 (A095/A096/A097)
- 39. ELECTRICAL SECTION 1 (A095/A096/A097)
- 40. ELECTRICAL SECTION 2 (A095/A096/A097)
- 41. ELECTRICAL SECTION 3 (A095/A096/A097)
- 42. ELECTRICAL SECTION 4 (A095/A096/A097)
- 43. FRAME SECTION 1 (A095/A096/A097)
- 44. FRAME SECTION 2 (A095/A096/A097)
- 45. FRAME SECTION 3 (A095/A096/A097)
- 46. MAIN CONTROL BOARD (A095/A096/A097)
- 47. DECAL AND DOCUMENT (A095/A096/A097)
- 48. SPECIAL TOOL (A095/A096/A097)

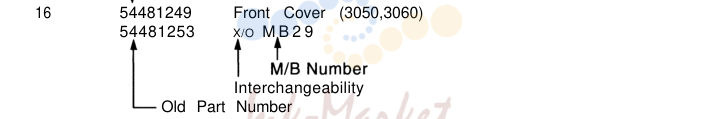

1. 1) If a part is modified and the interchangeability is not o/o, the old part number is not
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0961300 запросить цену → | Decal - Main Switch | |
| 33 | A0961326 запросить цену → | Lower Left Hinge | |
| 2 | A0961294 запросить цену → | Upper Left Cover | |
| 34 | AA066110 запросить цену → | Grip Spring | |
| 35 | A0961343 запросить цену → | Upper Switch Lever | |
| 3 | A0961302 запросить цену → | Lower Left Cover | |
| 4 | A0961461 запросить цену → | Operation Panel Ass’y - LT | |
| 36 | A0961349 запросить цену → | Magnet Catch Plate | |
| 4 | A0961462 запросить цену → | Operation Panel Ass’y - A4 | |
| 37 | A0961348 запросить цену → | Lower Switch Lever | |
| 5 | A0965310 запросить цену → | Auto Response Sensor | |
| 38 | A0961367 запросить цену → | Right Guide Lever | |
| 39 | A0076156 запросить цену → | Lower Rear Cap | |
| 6 | A0961286 запросить цену → | Top Cover | |
| 40 | A0961344 запросить цену → | Upper Right Hinge | |
| 7 | A0961281 запросить цену → | Rear Top Cover | |
| 8 | A0951360 запросить цену → | Upper Rear Cover | |
| 41 | A0965409 запросить цену → | ARS Harness | |
| 42 | A0951363 запросить цену → | Cap - 38x77 | |
| 9 | A0961364 запросить цену → | Lower Rear Cover | |
| 10 | A0961282 запросить цену → | Position Sensor Cap | |
| 43 | AA143416 запросить цену → | Steped Screw - M4x3 | |
| 44 | A0961299 запросить цену → | Cap - M22 | |
| 11 | A0961362 запросить цену → | Connector Cover | |
| 12 | A0961305 запросить цену → | Upper Right Cover | |
| 45 | AA100006 запросить цену → | Flat Nut - 3.6x9.5x0.8 | |
| 46 | A0961313 запросить цену → | Cover Bracket | |
| 13 | A0961308 запросить цену → | Middle Right Cover | |
| 14 | A0961315 запросить цену → | Lower Right Cover | |
| 47 | A0961297 запросить цену → | Mirror Clamp Cover | |
| 48 | A0961377 запросить цену → | Left Door Stoper | |
| 15 | A0961309 запросить цену → | Spring Plate | |
| 16 | A0961371 запросить цену → | Inner Cover - Door Switch | |
| 49 | AA151862 запросить цену → | Bottle Shield | |
| 50 | A5090010 запросить цену → | Key Counter Holder Ass’y | |
| 17 | A0951368 запросить цену → | Right Door (A095) | |
| 17 | A0961368 запросить цену → | Right Door (A096) 1 MB3 (ADDED) MB24 (OBS) | |
| 17 | A0971368 запросить цену → | Right Door (A097) | |
| 51 | A0969520 запросить цену → | Editing Sheet - A4 | |
| 18 | A0961345 запросить цену → | Lower Right Hinge 1 MB3 (ADDED) | |
| 19 | A0961324 запросить цену → | Grip Inner Cover | |
| 51 | A0969521 запросить цену → | Editing Sheet - LT | |
| 20 | A0961323 запросить цену → | Grip Cover 1 MB3 (ADDED) | |
| 21 | A0961328 запросить цену → | Duplex Guide Lever | |
| 101 | 09724006W запросить цену → | Philips Polycarbonate Screw - M4x6 | |
| 22 | A0961320 запросить цену → | Left Door | |
| 102 | 08025094 запросить цену → | Tapping Truss Head Screw - M4x8 | |
| 23 | A0961376 запросить цену → | Inner Cover - Main Switch | |
| 103 | 08025124 запросить цену → | Tapping Screw - M3x8 | |
| 24 | A0961298 запросить цену → | Cap - MAT20 | |
| 25 | A0961317 запросить цену → | Cap - 34x55 | |
| 104 | 03440080W запросить цену → | Philips Truss Head Screw - M4x8 | |
| 105 | 04140082W запросить цену → | Tapping Screw With Flat Washer-M4x8 | |
| 26 | A0241367 запросить цену → | Small Cap - Left Cover | |
| 27 | AG070004 запросить цену → | Magnetic Catch | |
| 106 | 04340082W запросить цену → | Tapping Screw - M4x8 | |
| 107 | 03240080W запросить цену → | Philips Sunken Head Screw - M4x8 | |
| 28 | A0961325 запросить цену → | Left Switch Lever | |
| 108 | 04140082B запросить цену → | Binding Self Tapping Screw - M4x8 | |
| 29 | A0961327 запросить цену → | Magnet Catch Plate’ | |
| 109 | 09514016W запросить цену → | Philips Screw W/Flat Washer-M4x16 | |
| 30 | A0961338 запросить цену → | Decal - Misfeed Removal | |
| 110 | 08011185 запросить цену → | Philips Truss Head Screw - M4x8 | |
| 31 | A0961339 запросить цену → | Decal - Add Toner | |
| 32 | A0961337 запросить цену → | Hinge Shaft - Lower Left | |
| 111 | 04340080B запросить цену → | Philips Tapping Screw - M4x8 |

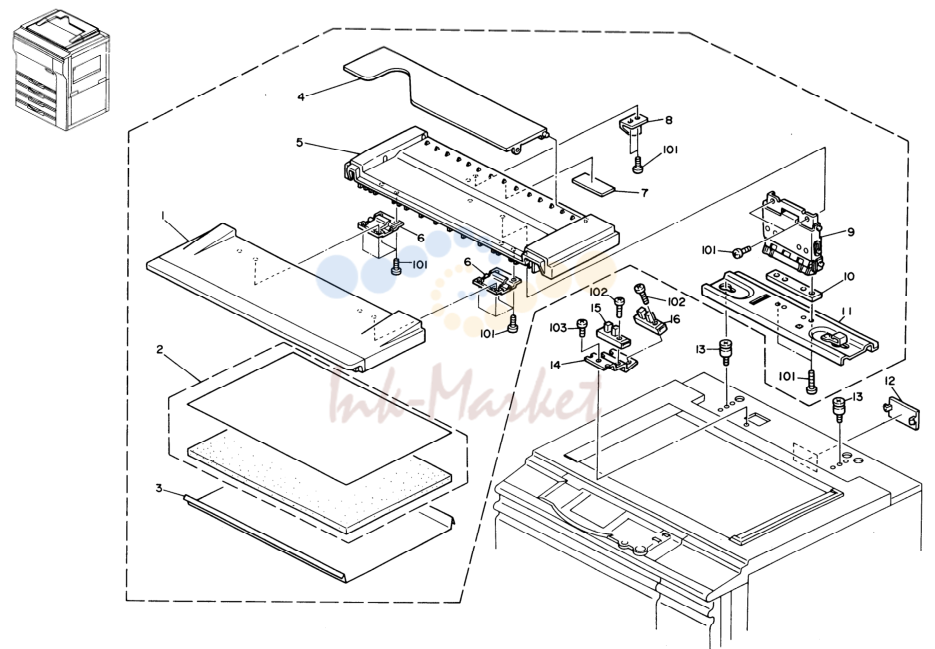

2. PLATEN COVER (A095/A096/A097)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 101 | 04140142W запросить цену → | Tapping Screw - M4x14 | |
| 1 | A1001321 запросить цену → | Front Platen Cover | |
| 102 | 03140100W запросить цену → | Philips Pan Head Screw - M4X10 | |
| 2 | AA162053 запросить цену → | Platen Cover Pad | |
| 3 | A4069505 запросить цену → | Platen Cover Sheet - 10Sheet/1 Set | |
| 103 | 03440080W запросить цену → | Philips Truss Head Screw - M4x8 | |
| 4 | A1001323 запросить цену → | Original Holder | |
| 5 | A1001322 запросить цену → | Rear Platen Cover | |
| 6 | A0531957 запросить цену → | Flex Hinge - Platen Cover | |
| 7 | 52152838 запросить цену → | Rubber Magnet | |
| 8 | A1001324 запросить цену → | Positioning Sensor Shutter | |
| 9 | A1001310 запросить цену → | Platen Cover Hinge Ass’y | |
| 10 | A1001325 запросить цену → | Hinge Spacer | |
| 11 | A0951394 запросить цену → | Mounting Bracket - Platen Cover | |
| 12 | A0951363 запросить цену → | Cap - 38x77 | |
| 13 | 52151667 запросить цену → | Platen Cover Stud | |
| 14 | A0951391 запросить цену → | Positioning Sensor Bracket | |
| 15 | AW020067 запросить цену → | Photointerrupter - EESX4019 - P15 | |
| 16 | AW020062 запросить цену → | Photointerrupter - EESX4019 - P15 |

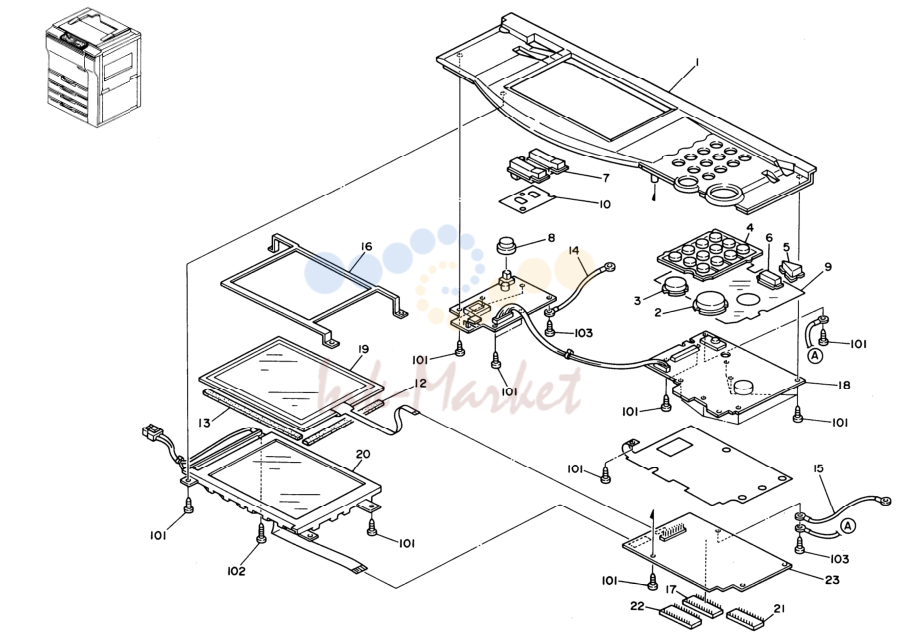

3. OPERATION PANEL ASS’Y (A095/A096/A097)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 103 | 04320080B запросить цену → | Philips Tapping Screw - M2x8 | |
| 1 | A0961487 запросить цену → | Operation Panel Case - A4 | |
| 1 | A0961486 запросить цену → | Operation Panel Case - LT | |
| 2 | A0961491 запросить цену → | Keytop - Start | |
| 3 | A0961492 запросить цену → | Keytop - C/S | |
| 4 | A0961493 запросить цену → | Keytop - Set | |
| 5 | A0961494 запросить цену → | Keytop - Interrupt | |
| 6 | A0961498 запросить цену → | Keytop - Mode Clear | |
| 7 | A0961496 запросить цену → | Keytop - Set | |
| 8 | A0961497 запросить цену → | LCD Display Dial | |
| 9 | A0961506 запросить цену → | Right Keytop Sheet | |
| 10 | A0961507 запросить цену → | Left Keytop Sheet | |
| 11 | A0961508 запросить цену → | Grounding Plate | |
| 12 | A0961509 запросить цену → | Cushion -1 | |
| 13 | A0961510 запросить цену → | Cushion -2 | |
| 14 | A0961511 запросить цену → | Grounding Harness -1 | |
| 15 | A0961521 запросить цену → | Grounding Harness -2 | |
| 16 | A0961513 запросить цену → | LCD Display Sheet | |
| 17 | A0967711 запросить цену → | IC - AM27C4096-150DC (ASIA) | |
| 18 | A0961518 запросить цену → | Key Board - 220/230V | |
| 18 | A0961517 запросить цену → | Key Board - 115V | |
| 19 | AW500016 запросить цену → | Touch Panel | |
| 20 | AX300001 запросить цену → | LCD Display | |
| 21 | A0967712 запросить цену → | IC - AM27C1024-150DC (ASIA) | |
| 22 | A0967714 запросить цену → | IC - AM27C010-150DC (ASIA) | |
| 23 | A0967571 запросить цену → | Operation Panel Board - 220/230V | |
| 23 | A0967570 запросить цену → | Operation Panel Board (ASIA) | |
| 23 | A0967560 запросить цену → | Operation Panel Board - 115V |

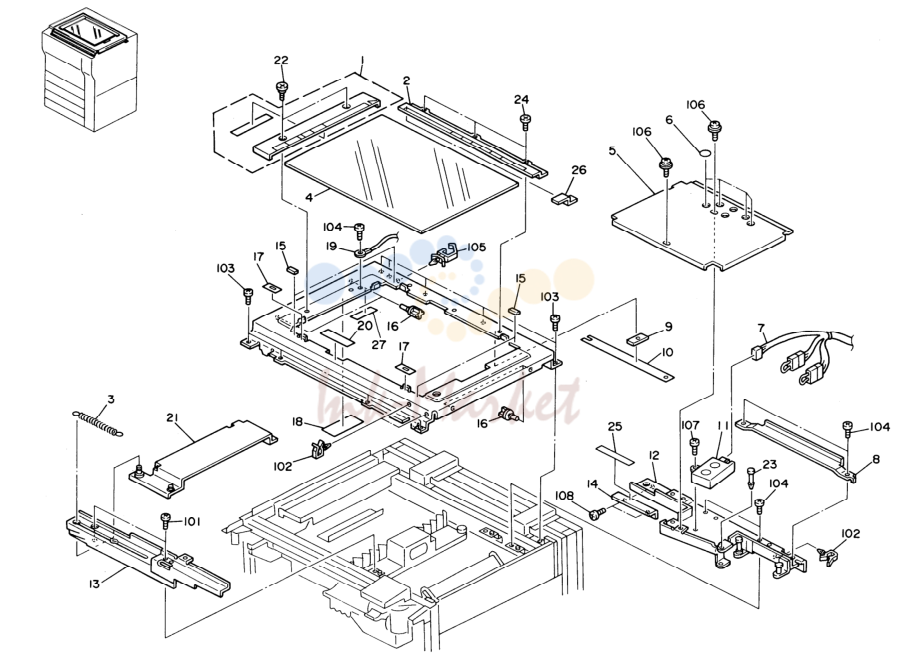

4. OPTICS SECTION 1 (A095/A096/A097)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 101 | 03140060W запросить цену → | Philips Pan Head Screw - M4x6 | |
| 1 | A0961901 запросить цену → | Left Scale - A4 | |
| 103 | 04340060B запросить цену → | Philips Tapping Screw - M4x6 | |
| 1 | A0961904 запросить цену → | Left Scale - LT | |
| 2 | AC042072 запросить цену → | Rear Scale - A4 | |
| 105 | 11050278 запросить цену → | Harness Clamp | |
| 2 | AC042076 запросить цену → | Rear Scale - LT | |
| 106 | 09514006W запросить цену → | Philips Screw With Flat Washer-M4x6 | |
| 107 | 03130050W запросить цену → | Philips Pan Head Screw - M3x5 | |
| 3 | AA060519 запросить цену → | Tension Spring - 62mm | |
| 4 | AC012034 запросить цену → | Exposure Glass (A095) | |
| 108 | 03230050W запросить цену → | Philips Sunken Head Screw - M3x5 | |
| 4 | AC012035 запросить цену → | Exposure Glass (A096) | |
| 5 | A0961825 запросить цену → | Main Optics Cover | |
| 6 | AA150305 запросить цену → | Seal - 20mm | |
| 7 | A0965472 запросить цену → | Optics Harness | |
| 8 | A0961874 запросить цену → | Harness Guide Plate | |
| 9 | A0961736 запросить цену → | Cushion -1x13x41 | |
| 10 | A0961738 запросить цену → | Seal - 0.05x26x285 | |
| 11 | AW010033 запросить цену → | Original Sensor Asss’y - H =3-50 | |
| 12 | A0961842 запросить цену → | Rear Optics Cover | |
| 13 | A0961832 запросить цену → | Front Optics Cover | |
| 14 | A0961848 запросить цену → | Cover Guide Plate | |
| 15 | A0071920 запросить цену → | Cushion - Exposure Glass | |
| 16 | AA161076 запросить цену → | Scanner Stopper | |
| 17 | AA150628 запросить цену → | Seal - 0.19x15x34 | |
| 18 | A0961735 запросить цену → | VD/ADS Pattern | |
| 19 | AW100022 запросить цену → | Optics Thermistor | |
| 20 | AA150629 запросить цену → | Seal - 0.19x28x108 | |
| 21 | A0961821 запросить цену → | 2nd Optics Cover | |
| 22 | AA143416 запросить цену → | Stepped Screw - M4x3 | |
| 23 | AA132163 запросить цену → | Idler Shaft | |
| 24 | AA143417 запросить цену → | Shoulder Screw - M4x4 | |
| 25 | AA152229 запросить цену → | Seal - 9x114 | |
| 26 | A0961749 запросить цену → | Grounding Plate | |
| 27 | A0961739 запросить цену → | Small VL Pattern |

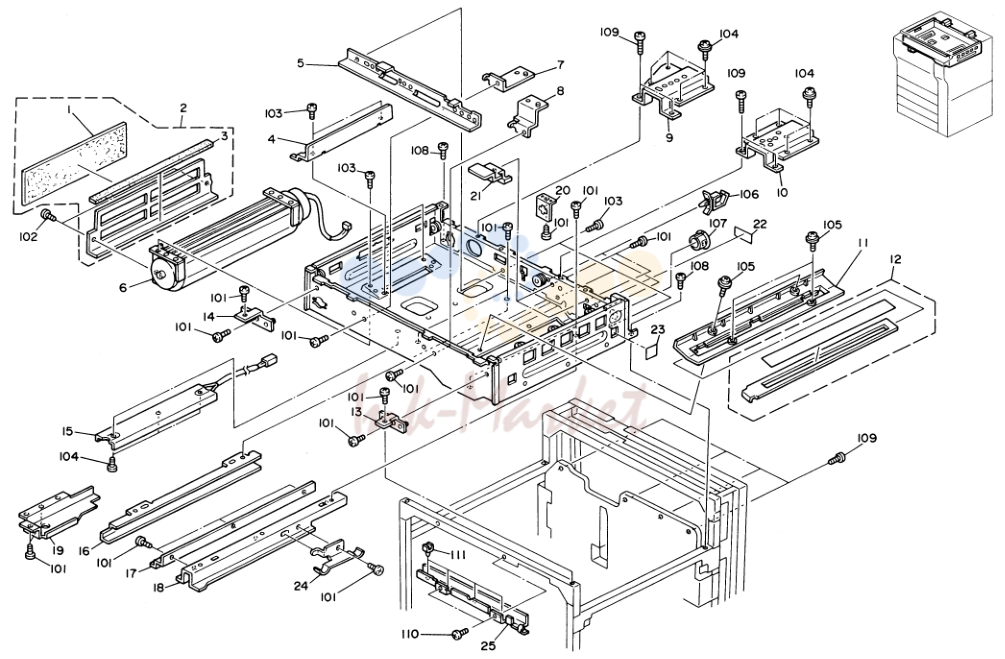

5. OPTICS SECTION 2 (A095/A096/A097)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 101 | 04340060W запросить цену → | Tapping Screw - M4x6 | |
| 1 | AA012073 запросить цену → | Filter | |
| 2 | A0971727 запросить цену → | Cooling Fan Filter | |
| 103 | 03140060W запросить цену → | Philips Pan Head Screw - M4x6 | |
| 105 | 09514008W запросить цену → | Philips Screw With Flat Washer-M4x8 | |
| 3 | AA151816 запросить цену → | Seal - 5x14x212 | |
| 4 | A0961727 запросить цену → | Guide Plate | |
| 106 | 11050278 запросить цену → | Harness Clamp | |
| 107 | 11060459 запросить цену → | Bushing - 20.2mm | |
| 5 | A0961819 запросить цену → | 3rd Scanner Guide | |
| 108 | 04340060B запросить цену → | Philips Tapping Screw - M4x6 | |
| 6 | AX650013 запросить цену → | Optics Cooling Fan | |
| 7 | A0961828 запросить цену → | Cover Angle - Front Left | |
| 109 | 04340080W запросить цену → | Tapping Screw - M4x8 | |
| 110 | 04340080B запросить цену → | Philips Tapping Screw - M4x8 | |
| 8 | A0961827 запросить цену → | Cover Angle - Front Right | |
| 9 | A0961290 запросить цену → | Left Support Bracket - ADF | |
| 111 | 11050199 запросить цену → | Clamp | |
| 10 | A0961291 запросить цену → | Right Support Bracket - ADF | |
| 11 | A0961994 запросить цену → | Filter Holder | |
| 12 | A0961995 запросить цену → | Filter | |
| 13 | A0961713 запросить цену → | Front Right Angle | |
| 14 | A0961714 запросить цену → | Front Left Angle | |
| 15 | AX400048 запросить цену → | Anticondensation Heater - 15W 220/230V | |
| 15 | AX400047 запросить цену → | Anticondensation Heater - 15W115V | |
| 16 | A0961678 запросить цену → | Left Rail - Drum Unit | |
| 17 | A0961677 запросить цену → | Right Rail - Drum Unit | |
| 18 | A0961676 запросить цену → | Development Unit Rail | |
| 19 | A0961716 запросить цену → | Optics Heater Cover | |
| 20 | A0961715 запросить цену → | Optics Heater Bracket | |
| 21 | A0961829 запросить цену → | Cover Rear Angle | |
| 22 | AA150333 запросить цену → | Seal - 0.19x14x74 | |
| 23 | AA150334 запросить цену → | Seal -0.19x40x48 | |
| 24 | A0961679 запросить цену → | Development Grounding Plate | |
| 25 | A0965536 запросить цену → | ARS Harness Cover |
6. OPTICS SECTION 3 (A095/A096/A097)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 07200060E запросить цену → | Retaining Ring - M6 | |
| 1 | A0961921 запросить цену → | Scanner Drive Shaft | |
| 102 | 08053341 запросить цену → | Ball Bearing - 10x22x6 | |
| 2 | A0961925 запросить цену → | Front Wire Pulley | |
| 3 | A0961682 запросить цену → | Rear Scanner Guide | |
| 103 | 04340060W запросить цену → | Tapping Screw - M4x6 | |
| 104 | 05740050W запросить цену → | Hexagon Headless Set Screw - M4x5 | |
| 4 | A0961729 запросить цену → | Left Harness Guide | |
| 5 | A0961687 запросить цену → | Wire Guide | |
| 105 | 09604006W запросить цену → | Philips Flange Screw - M4x6 | |
| 106 | 11050278 запросить цену → | Harness Clamp | |
| 6 | AA060386 запросить цену → | Pressure Spring | |
| 107 | 03130050W запросить цену → | Philips Pan Head Screw - M3x5 | |
| 7 | AA050078 запросить цену → | Rear Scanner Drive Wire | |
| 8 | AA050077 запросить цену → | Front Scanner Drive Wire | |
| 108 | 11050087 запросить цену → | Clamp | |
| 9 | A0961680 запросить цену → | Front Scanner Guide | |
| 109 | 04340080W запросить цену → | Tapping Screw - M4x8 | |
| 10 | A0961940 запросить цену → | Tension Bracket | |
| 110 | 09514008B запросить цену → | Philips Screw With Washer - M4x8 | |
| 11 | AB030425 запросить цену → | Belt Tension Pulley | |
| 111 | 07100050W запросить цену → | Hexagon Nut - M5 | |
| 112 | 04340060B запросить цену → | Philips Tapping Screw - M4x6 | |
| 12 | AA060530 запросить цену → | Belt Tension Spring - 29.3mm | |
| 113 | 11050291 запросить цену → | Wire Saddle | |
| 13 | AB030424 запросить цену → | Timing Pulley - 40Z | |
| 14 | AA043227 запросить цену → | Timing Belt | |
| 114 | 09513005W запросить цену → | Philips Screw With Fiat Washer-M3x5 | |
| 115 | 04130062W запросить цену → | Tapping Screw - M3x6 | |
| 15 | A0961934 запросить цену → | Motor Bracket | |
| 16 | AX070008 запросить цену → | DC Motor - 53W 1 116 0314 006W Philips Pan Head Screw - M4x6 | |
| 17 | A0961692 запросить цену → | ADS Case | |
| 117 | 11026245 запросить цену → | Connector - 2P | |
| 118 | 11026274 запросить цену → | Connector - Yellow 3P | |
| 18 | A0965230 запросить цену → | ADS Board | |
| 19 | A0961694 запросить цену → | ADS Bracket - A4 (A095) | |
| 119 | 11026260 запросить цену → | Connector - Red 3P | |
| 120 | 11026247 запросить цену → | Connector - 4P | |
| 19 | A0961695 запросить цену → | ADS Bracket (A096) | |
| 20 | A0961693 запросить цену → | ADS Cover | |
| 21 | A0961816 запросить цену → | Sensor Bracket - Lens Position | |
| 22 | A0961939 запросить цену → | Timing Pulley Ring | |
| 23 | AB030450 запросить цену → | Timing Pulley - 24Z | |
| 24 | A0961927 запросить цену → | Front Wire Bracket | |
| 25 | A0961876 запросить цену → | Harness Clamp | |
| 26 | 54461865 запросить цену → | Bushing - 5x9x5.5mm | |
| 27 | AA101010 запросить цену → | Plate Nut - M5 | |
| 28 | 52051853 запросить цену → | Mylar Seal - Base | |
| 29 | AA150332 запросить цену → | Seal -0.19x18x22 | |
| 30 | A0965474 запросить цену → | Platen Cover Harness | |
| 31 | A0965473 запросить цену → | Outer Optics Harness | |
| 32 | AW020056 запросить цену → | Photointerrupter - EE-SX4235A-P1 |
7. OPTICS SECTION 4 (A095/A096/A097)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0961802 запросить цену → | Left Holder - X | |
| 101 | 09514006W запросить цену → | Philips Screw With Flat Washer-M4x6 | |
| 2 | AC051013 запросить цену → | Lens Guide Rod - X | |
| 102 | 03130050W запросить цену → | Philips Pan Head Screw - M3x5 | |
| 3 | A0961801 запросить цену → | Lens Slider - X | |
| 103 | 04340060W запросить цену → | Tapping Screw - M4x6 | |
| 104 | 04330060W запросить цену → | Tapping Screw - M3x6 | |
| 4 | AA043219 запросить цену → | Timing Belt - B40S2M1066 | |
| 105 | 03140060W запросить цену → | Philips Pan Head Screw - M4x6 | |
| 5 | AB017299 запросить цену → | Pulley - 77Z | |
| 106 | 03140120W запросить цену → | Philips Pan Head Screw - M4x12 | |
| 6 | AB017284 запросить цену → | Gear - 34/68Z | |
| 7 | AX050063 запросить цену → | Stepping Motor -11W | |
| 107 | 11050292 запросить цену → | Wire Saddle | |
| 108 | 11050291 запросить цену → | Wire Saddle | |
| 8 | A0961811 запросить цену → | Motor Bracket | |
| 109 | 11050278 запросить цену → | Harness Clamp | |
| 9 | A0961717 запросить цену → | Front Sensor Cover | |
| 110 | 04140082W запросить цену → | Tapping Screw With Flat Washer-M4x8 | |
| 10 | A0961718 запросить цену → | Rear Sensor Cover - A4 | |
| 111 | 09514008W запросить цену → | Philips Screw With Flat Washer-M4x8 | |
| 10 | A0961719 запросить цену → | Rear Sensor Cover - LT | |
| 11 | AW010035 запросить цену → | Original Sensor Ass’y - H =3-125 | |
| 12 | AW010038 запросить цену → | Original Sensor Ass’y - H = 125 (LT) | |
| 12 | AW010035 запросить цену → | Original Sensor Ass’y - H = 3-125 (A4) | |
| 13 | AC035050 запросить цену → | Rear Spring Plate - 6th | |
| 14 | AC030094 запросить цену → | 6th Mirror | |
| 15 | A0961992 запросить цену → | Rear 6th Mirror Holder | |
| 16 | A0961991 запросить цену → | Front 6th Mirror Holder | |
| 17 | AC035049 запросить цену → | Front Spring Plate - 6th | |
| 18 | A0961689 запросить цену → | Scanner Sensor Bracket | |
| 19 | AW020061 запросить цену → | Photointerrupter - EE - SX4019-P1 | |
| 20 | A0961807 запросить цену → | Lens Driver Pulley | |
| 21 | AA060514 запросить цену → | Tension Spring -21.5mm | |
| 22 | A0961804 запросить цену → | Right Holder | |
| 23 | A0967633 запросить цену → | Lower Optics Harness - 115V | |
| 23 | A0965471 запросить цену → | Lower Optics Harness - 230V | |
| 24 | AA100007 запросить цену → | Ring - 7x13x5.5 | |
| 25 | 52051694 запросить цену → | Adjusting Cam - Start Lever | |
| 26 | A0791693 запросить цену → | Guide Feeler |
8. OPTICS SECTION 5 (A095/A096/A097)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0271769 запросить цену → | Exposure Adjusting Plate - Side | |
| 101 | 03130050W запросить цену → | Philips Pan Head Screw - M3x5 | |
| 102 | 03530040W запросить цену → | Philips Pan Head Bind Screw - M3x4 | |
| 2 | A0691855 запросить цену → | Exposure Adjusting Plate - Center | |
| 103 | 09514006W запросить цену → | Philips Screw With Flat Washer-M4x6 | |
| 3 | A0961866 запросить цену → | Sub-reflector | |
| 4 | AC030089 запросить цену → | 1st Mirror | |
| 104 | 09513012W запросить цену → | Philips Screw With Flat Washer-M3x1 | |
| 5 | A0481721 запросить цену → | Spring Plate A | |
| 105 | 03130080W запросить цену → | Philips Pan Head Screw - M3x8 | |
| 6 | AX520018 запросить цену → | Exposure Lamp - 220/230V (A095/A096) | |
| 106 | 03130120W запросить цену → | Philips Pan Head Screw - M3x12 | |
| 6 | AX520022 запросить цену → | Exposure Lamp - 220/230V (A097) | |
| 6 | AX520016 запросить цену → | Exposure Lamp - 115V | |
| 7 | 52151702 запросить цену → | Clip - Exposure Lamp | |
| 8 | A0971860 запросить цену → | 1st Scanner Position Bracket | |
| 9 | A0961861 запросить цену → | Main Reflector | |
| 10 | A0961879 запросить цену → | 1st Mirror Cushion | |
| 11 | A0961855 запросить цену → | 1st Scanner Bracket | |
| 12 | A0961878 запросить цену → | 1st Mirror Support Plate | |
| 13 | A0961859 запросить цену → | Wire Clamp | |
| 14 | A0965477 запросить цену → | Exposure Lamp Harness | |
| 15 | A0961862 запросить цену → | Lamp Terminal Insurator | |
| 16 | 52151700 запросить цену → | Exposure Lamp Terminal - Fix | |
| 17 | 54201682 запросить цену → | Supporter - Lamp Terminal | |
| 18 | A0071868 запросить цену → | Spacer - Lamp Terminal | |
| 19 | A0961858 запросить цену → | 1st Scanner Holder | |
| 20 | A0961865 запросить цену → | Reflector Cover | |
| 21 | A0691883 запросить цену → | Shoe - Scanner | |
| 22 | A0961871 запросить цену → | Thermostat Holder | |
| 23 | AW110011 запросить цену → | Thermostat 140°C AC120V 15A | |
| 24 | A0965476 запросить цену → | Exposure Support Harness | |
| 25 | 54421705 запросить цену → | Exposure Lamp Terminal - Release | |
| 26 | A0961873 запросить цену → | Scanner Shoe Pin | |
| 27 | A0961875 запросить цену → | Guard Sheet |
9. OPTICS SECTION 6 (A095/A096/A097)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 35 | A0965470 запросить цену → | Right Optics Harness | |
| 1 | AC035041 запросить цену → | Front Spring Plate - 2nd | |
| 2 | AC030090 запросить цену → | 2nd Mirror | |
| 36 | AA143062 запросить цену → | Shoulder Screw - M4 | |
| 3 | AC035042 запросить цену → | Rear Spring Plate - 2nd | |
| 37 | A0961873 запросить цену → | Scanner Shoe Pin | |
| 4 | A0961891 запросить цену → | 2nd Scanner Bracket | |
| 5 | A0691883 запросить цену → | Shoe-Scanner | |
| 6 | AC035044 запросить цену → | Rear Spring Plate - 3rd | |
| 7 | AC035043 запросить цену → | Front Spring Plate - 3rd | |
| 8 | AC030091 запросить цену → | 3rd Mirror | |
| 9 | A0961986 запросить цену → | Sensor Bracket | |
| 10 | AW020067 запросить цену → | Photointerrupter -EESX4019 - P15 | |
| 11 | AA060515 запросить цену → | Tension Spring - 23.4mm | |
| 12 | AX050064 запросить цену → | Stepping Motor - DC 7W | |
| 13 | AC030092 запросить цену → | 4th Mirror | |
| 14 | AC030093 запросить цену → | 5th Mirror | |
| 15 | AC035045 запросить цену → | Front Spring Plate - 4th | |
| 16 | AC035046 запросить цену → | Rear Spring Plate - 4th | |
| 17 | AC035048 запросить цену → | Rear Spring Plate - 5th | |
| 18 | AC035047 запросить цену → | Front Spring Plate - 5th | |
| 19 | A0961961 запросить цену → | Slider Bracket - 3rd Scanner | |
| 20 | 52091694 запросить цену → | Guide Roller - 1st Scanner | |
| 21 | A0961963 запросить цену → | Slider Shaft | |
| 101 | 03130060W запросить цену → | Philips Pan Head Screw - M3x6 | |
| 22 | 52051694 запросить цену → | Adjusting Cam - Start Lever | |
| 102 | 09514006W запросить цену → | Philips Screw With Flat Washer-M4x6 | |
| 23 | A0961956 запросить цену → | 3rd Scanner Bracket | |
| 103 | 04140082W запросить цену → | Tapping Screw With Flat Washer-M4x8 | |
| 104 | 04340060W запросить цену → | Tapping Screw - M4x6 | |
| 24 | A0961981 запросить цену → | 3rd Scanner Holder | |
| 25 | AC051015 запросить цену → | Guide Rod - 3rd Scanner | |
| 105 | 11050087 запросить цену → | Clamp | |
| 106 | 03140120W запросить цену → | Philips Pan Head Screw - M4x12 | |
| 26 | A0961983 запросить цену → | Right Holder - Guide Rod | |
| 27 | A0961984 запросить цену → | Left Holder -. Guide Rod | |
| 107 | 03140060W запросить цену → | Philips Pan Head Screw - M4x6 | |
| 108 | 03140080W запросить цену → | Philips Pan Head Screw - M4x8 | |
| 28 | A0961982 запросить цену → | Holder Fixing Plate | |
| 109 | 09524008W запросить цену → | Philips Screw - M4x8 | |
| 29 | A0961971 запросить цену → | Drive Bracket - 3rd Scanner | |
| 30 | AB017301 запросить цену → | Pulley - 25Z | |
| 110 | 07200040E запросить цену → | Retaining Ring - M4 | |
| 31 | AB017039 запросить цену → | Gear - 24/48T | |
| 111 | 05740060E запросить цену → | Hexagon Headless Set Screw - M4x6 | |
| 32 | AA043221 запросить цену → | Timing Belt - B40S2M280 | |
| 112 | 09514008W запросить цену → | Philips Screw With Flat Washer-M4x8 | |
| 33 | AB030412 запросить цену → | Pulley - 25Z | |
| 113 | 03130050W запросить цену → | Philips Pan Head Screw - M3x5 | |
| 34 | A0961976 запросить цену → | Pulley Bracket | |
| 114 | 07200070E запросить цену → | Retaining Ring - M7 |

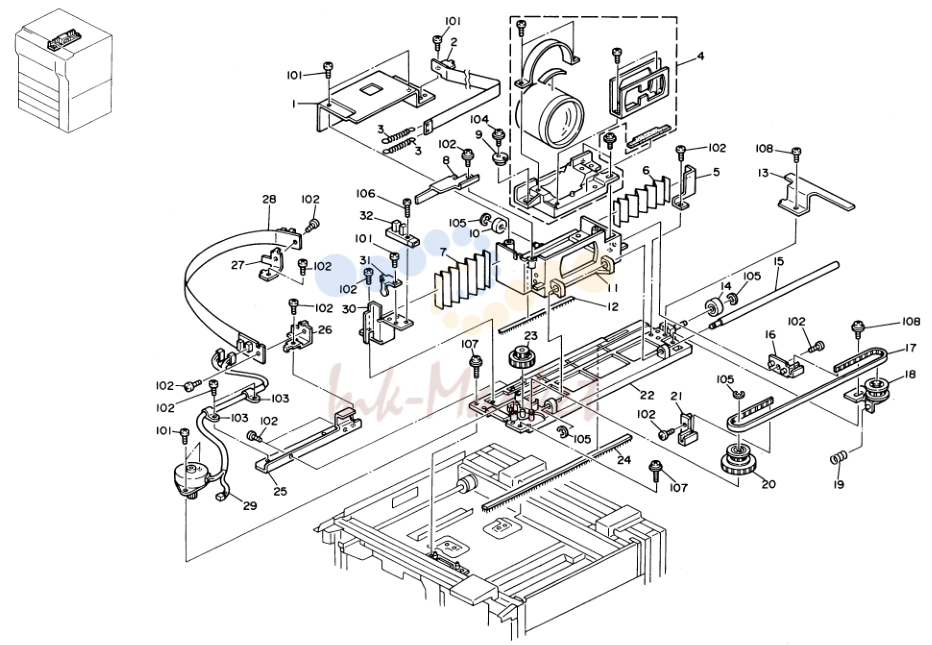

10. OPTICS SECTION 7 (A095/A096/A097)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0961773 запросить цену → | Lens Cover | |
| 101 | 03130050W запросить цену → | Philips Pan Head Screw - M3x5 | |
| 2 | A0961835 запросить цену → | Optics Shielding Belt | |
| 102 | 03140060W запросить цену → | Philips Pan Head Screw - M4x6 | |
| 3 | AA060516 запросить цену → | Tension Spring - 42mm | |
| 103 | 11050278 запросить цену → | Harness Clamp | |
| 4 | A0961760 запросить цену → | Lens Ass’y | |
| 104 | 09514010W запросить цену → | Philips Screw With Flatwasher-M4x10 | |
| 5 | A0961792 запросить цену → | Rear Shielding Bracket | |
| 105 | 07200040E запросить цену → | Retaining Ring - M4 | |
| 6 | AA150337 запросить цену → | Rear Shielding Mylar | |
| 106 | 03140120W запросить цену → | Philips Pan Head Screw - M4x12 | |
| 7 | AA150336 запросить цену → | Front Shielding Mylar | |
| 107 | 09514012W запросить цену → | Philips Screw With Washer - M4x12 | |
| 8 | A0961767 запросить цену → | Lens Position Bracket - Y | |
| 108 | 09514006W запросить цену → | Philips Screw With Flat Washer-M4x6 | |
| 9 | A0531725 запросить цену → | Lens Bracket Cam | |
| 10 | AA132161 запросить цену → | Lens Roller | |
| 11 | A0961766 запросить цену → | Lens Slider | |
| 12 | AA152228 запросить цену → | Brush Seal - 4x5x120 | |
| 13 | A0961787 запросить цену → | Lens Position Bracket | |
| 14 | 52091694 запросить цену → | Guide Roller - 1st Scanner | |
| 15 | AC051014 запросить цену → | Lens Guide Rod - Y | |
| 16 | A0961778 запросить цену → | Rear Belt Holder | |
| 17 | AA043220 запросить цену → | Timing Belt - B40S2M560 | |
| 18 | A0961775 запросить цену → | Lens Driven Pulley - Y | |
| 19 | AA063253 запросить цену → | Tension Spring - 20mm | |
| 20 | AB017300 запросить цену → | Lens Drive Pulley | |
| 21 | A0961777 запросить цену → | Front Belt Holder | |
| 22 | A0961781 запросить цену → | Lens Bracket | |
| 23 | AB017039 запросить цену → | Gear - 24/48T | |
| 24 | AA152225 запросить цену → | Brush Seal - 6x10 | |
| 25 | A0961782 запросить цену → | Harness Cover | |
| 26 | A0961796 запросить цену → | Harness Bracket A | |
| 27 | A0961797 запросить цену → | Harness Bracket B | |
| 28 | A0965482 запросить цену → | Lens Drive Harness | |
| 29 | AX040065 запросить цену → | Stepped Motor - DC 13W | |
| 30 | A0961791 запросить цену → | Lens Sensor Bracket - Y | |
| 31 | A0961876 запросить цену → | Harness Clamp | |
| 32 | AW020061 запросить цену → | Photointerrupter - EE - SX4019-P1 |
11. BY-PASS FEED TABLE (A095/A096/A097)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 101 | 03140060B запросить цену → | Philips Pan Head Screw - M4x6 | |
| 1 | A0532770 запросить цену → | Holder - Manual Feed Table | |
| 102 | 04340060B запросить цену → | Philips Tapping Screw - M4x6 | |
| 2 | A0072803 запросить цену → | Manual Feed Table Holder | |
| 3 | A0962706 запросить цену → | By-pass Feed Cover | |
| 103 | 09653008B запросить цену → | Tapping Screw With Washer - M3x8 | |
| 4 | AW500012 запросить цену → | Push Switch | |
| 104 | 09653008F запросить цену → | Tapping Screw With Washer - M3x8 | |
| 5 | AA021025 запросить цену → | Magnet Catch | |
| 6 | A0962707 запросить цену → | Upper Guide - By-pass | |
| 7 | A0962708 запросить цену → | By-pass Feed Table - A4 | |
| 7 | A0962810 запросить цену → | By-pass Feed Table - LT | |
| 8 | A0962761 запросить цену → | Front Support Guide | |
| 9 | A0962741 запросить цену → | Front Feed Guide | |
| 10 | A0962711 запросить цену → | Feed Table | |
| 11 | AA002175 запросить цену → | Decal - Paper Size - A4 | |
| 11 | AA002192 запросить цену → | Decal - Paper Size - LT | |
| 12 | A0962751 запросить цену → | Rear Feed Guide | |
| 13 | A0962771 запросить цену → | Rear Support Guide | |
| 14 | A0962782 запросить цену → | Size Switch Bracket | |
| 15 | A0965335 запросить цену → | Paper Size Switch | |
| 16 | A0532837 запросить цену → | Paper Guide - Manual Feed | |
| 17 | AB013492 запросить цену → | Gear - 16Z | |
| 18 | A0962780 запросить цену → | Feed Guide Gear | |
| 19 | A0962721 запросить цену → | By-pass Feed Cover | |
| 20 | A0532773 запросить цену → | Holder - Manual Feed Table | |
| 21 | A0692645 запросить цену → | Seal - 0.2x16x47 | |
| 22 | A0962781 запросить цену → | By-pass Table Bracket |
12. PAPER REGISTRATION 1 (A095/A096/A097)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 36 | 52052865 запросить цену → | Bushing - Paper Feed Roller | |
| 1 | A0965200 запросить цену → | Registration Sensor Board | |
| 2 | A0962606 запросить цену → | Resist Sensor Guide | |
| 37 | AA132129 запросить цену → | Spacer - 8x12x4.5 | |
| 3 | A0962607 запросить цену → | Paper Dust Cleaner | |
| 38 | 54472681 запросить цену → | Snap Ring | |
| 4 | A0962612 запросить цену → | Lower Registration Guide | |
| 5 | AF020255 запросить цену → | Upper Registration Roller | |
| 6 | AF020242 запросить цену → | Lower Registration Roller | |
| 7 | A0962626 запросить цену → | Front Upper Registration Guide | |
| 8 | 54472706 запросить цену → | Gear-15T | |
| 9 | A0962622 запросить цену → | Front Lower Registration Guide | |
| 10 | A0962604 запросить цену → | Magnetic Clutch Stopper | |
| 11 | 52152672 запросить цену → | Bushing | |
| 12 | AX210036 запросить цену → | Magnetic Clutch - Registration | |
| 13 | AX200090 запросить цену → | Magnetic Clutch - By-pass | |
| 14 | AW020056 запросить цену → | Photointerrupter-EE-SX4235A-P1 | |
| 15 | A0962699 запросить цену → | Sensor Bracket-Paper End | |
| 16 | A0962700 запросить цену → | Paper End Shutter | |
| 17 | A0962692 запросить цену → | Pick-up Solenoid - By-pass | |
| 18 | A0962695 запросить цену → | Pick-up Roller Link | |
| 19 | AA060517 запросить цену → | Pick-up Release Spring | |
| 20 | A0962687 запросить цену → | Upper Feed Stay | |
| 21 | A0962697 запросить цену → | Paper End Feeler | |
| 22 | AA140489 запросить цену → | Shaft-Feed | |
| 101 | 04340060B запросить цену → | Philips Tapping Screw - M4x6 | |
| 23 | AA066213 запросить цену → | Feeler Spring | |
| 24 | 54432668 запросить цену → | Bushing - 4x6x7mm | |
| 102 | 11026247 запросить цену → | Connector - 4P | |
| 25 | AA060518 запросить цену → | Pick-up Pressure Spring | |
| 103 | 11026246 запросить цену → | Connector - 3P | |
| 104 | 09514008B запросить цену → | Philips Screw With Washer - M4x8 | |
| 26 | A0962690 запросить цену → | Pick-up Roller Arm | |
| 27 | AF030021 запросить цену → | Pick-up Roller | |
| 105 | 07200060B запросить цену → | Retaining Ring - M6 | |
| 106 | 03140060B запросить цену → | Philips Pan Head Screw - M4x6 | |
| 28 | AF031021 запросить цену → | Paper Feed Roller | |
| 29 | A0602512 запросить цену → | Registration Roller Knob | |
| 107 | 07200050B запросить цену → | Retaining Ring - M5 | |
| 108 | 11050278 запросить цену → | Harness Clamp | |
| 30 | A0962598 запросить цену → | Front Connector Bracket | |
| 31 | 54422754 запросить цену → | Spring - Registration Roller | |
| 109 | 07200030E запросить цену → | Retaining Ring - M3 | |
| 110 | 05740060E запросить цену → | Hexagon Headless Set Screw - M4x6 | |
| 32 | 52052697 запросить цену → | Bushing - Upper Registration Roller | |
| 33 | A0962701 запросить цену → | Clutch Stopper - By-pass | |
| 111 | 03140080B запросить цену → | Philips Pan Head Screw - M4x8 | |
| 34 | 54421659 запросить цену → | Stepped Screw - M4 | |
| 112 | 07010040B запросить цену → | Flat Washer - M4 | |
| 35 | 50530223 ✓ в наличии | Bushing - 8mm 3 MB22 (ADDED) |
Каталог очень большой (2012 позиций). Показаны первые 12 узлов со схемами; полный список доступен по запросу.
