Ricoh FT 6350 7650 7660 7670 — каталог запчастей со схемами

Содержание

• 1. LOCATION OF UNIT
• 2. EXTERIOR 2
• 3. EXTERIOR 3
• 4. EXTERIOR 4

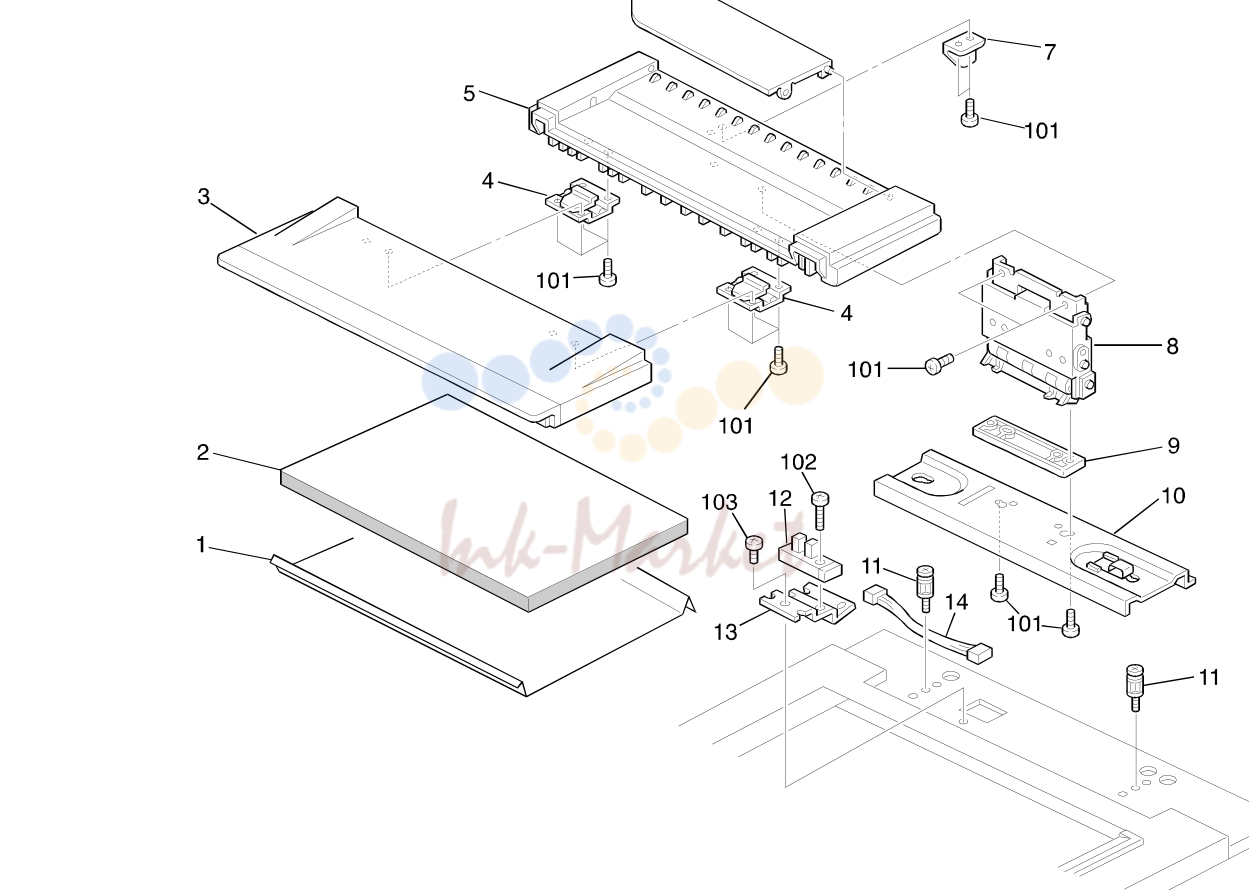

• 5. PLATEN COVER

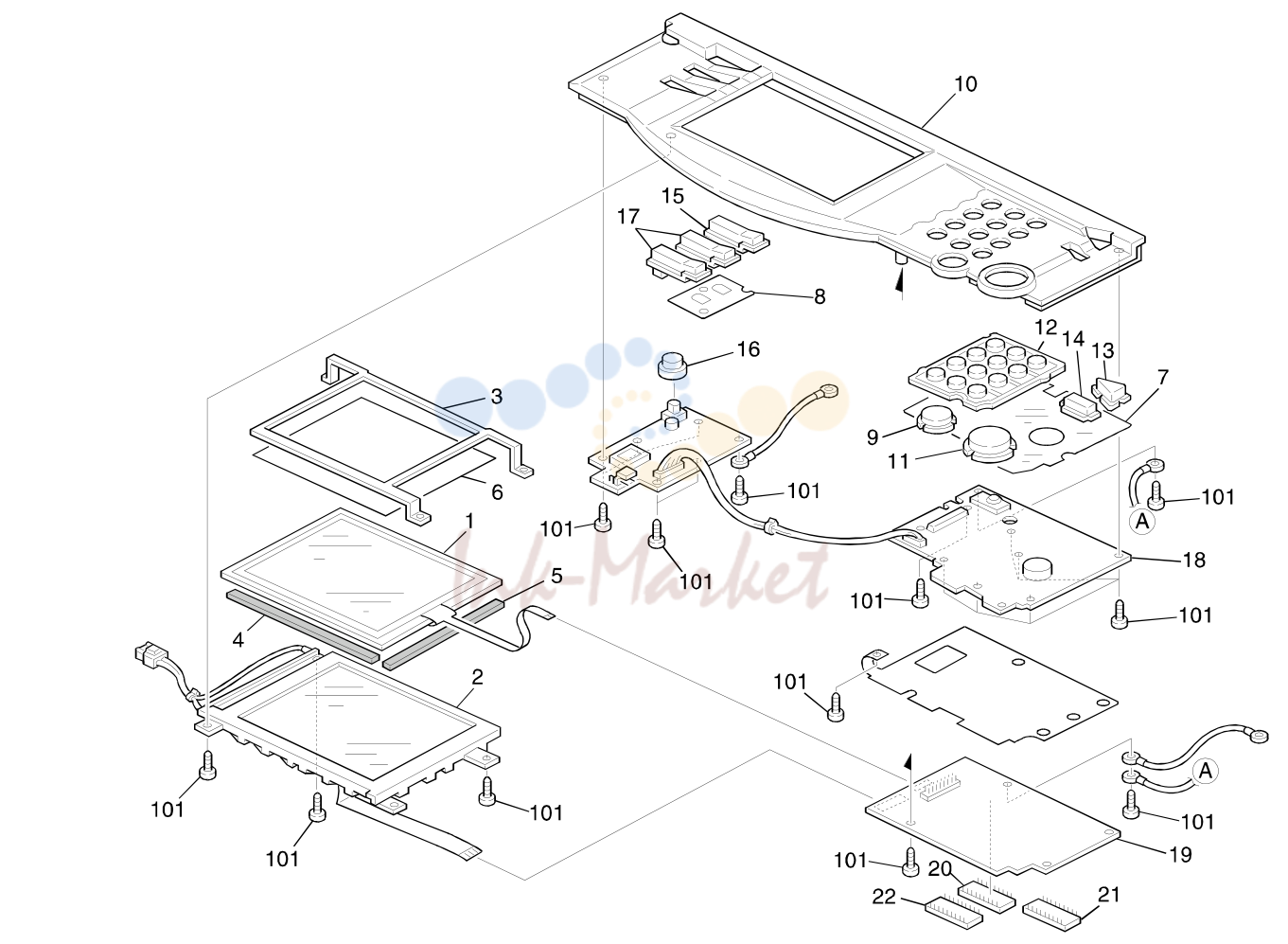

• 6. OPERATION PANEL

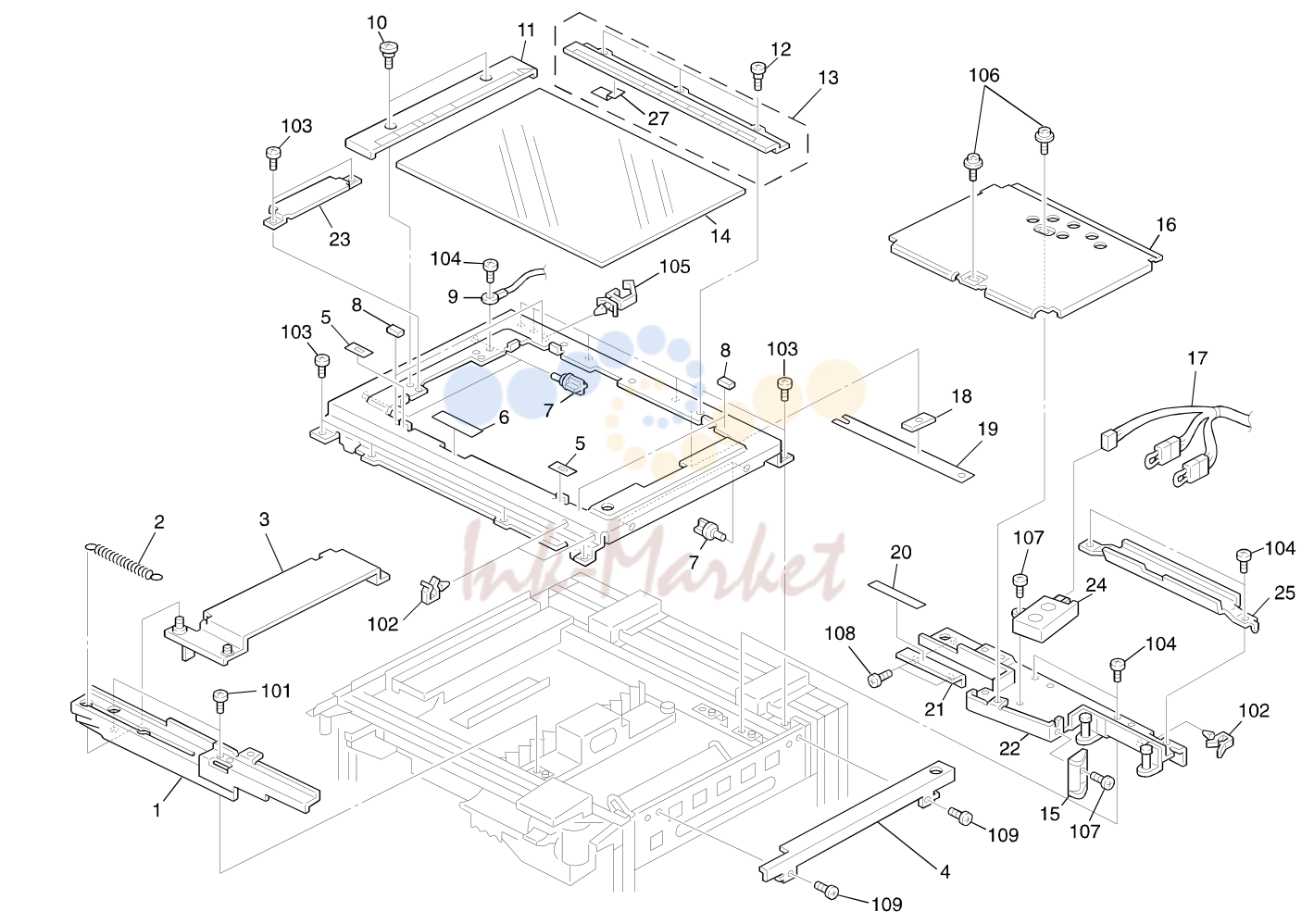

• 7. OPTICS SECTION 1

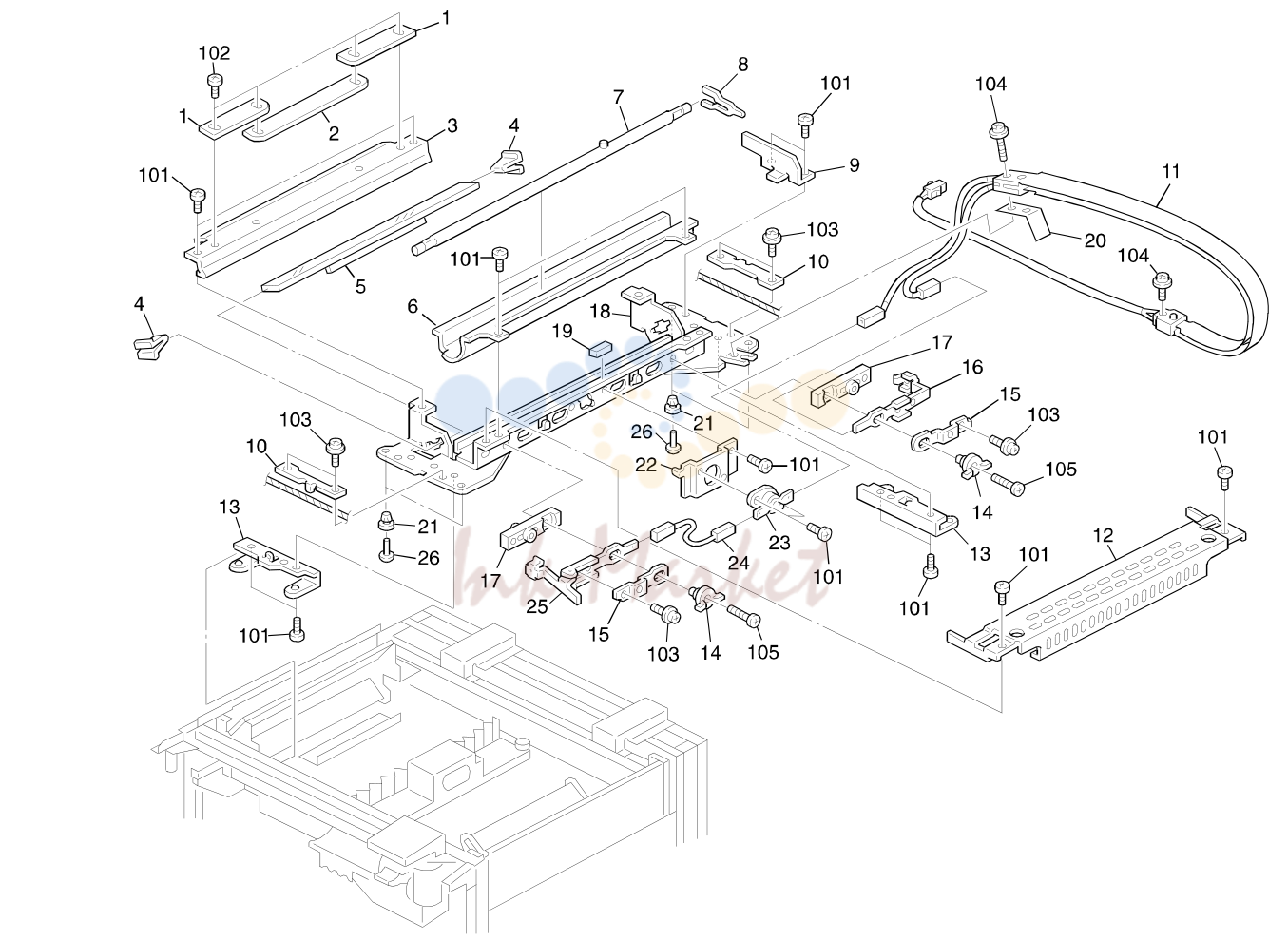

• 8. OPTICS SECTION 2

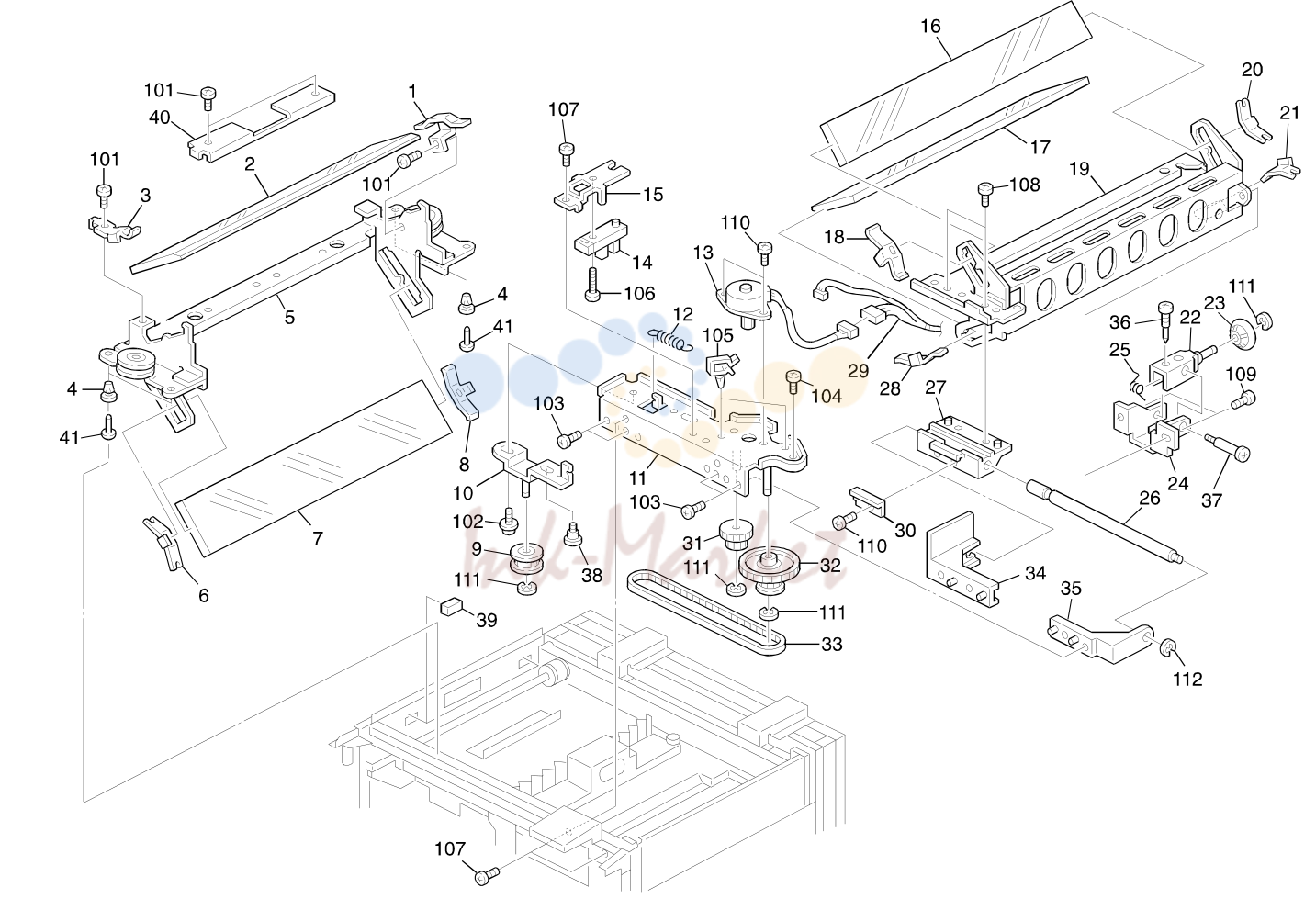

• 9. OPTICS SECTION 3

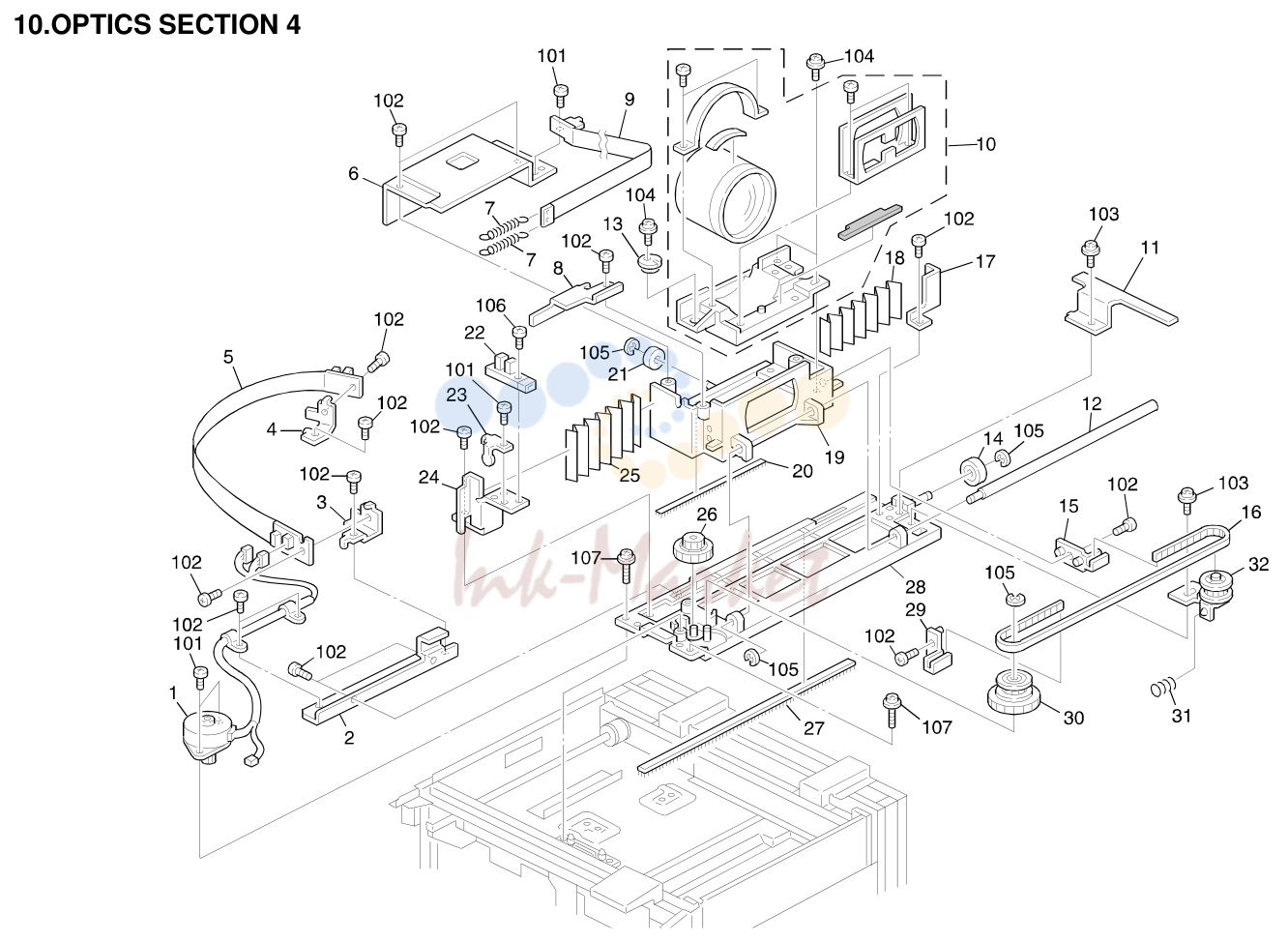

• 10. OPTICS SECTION 4

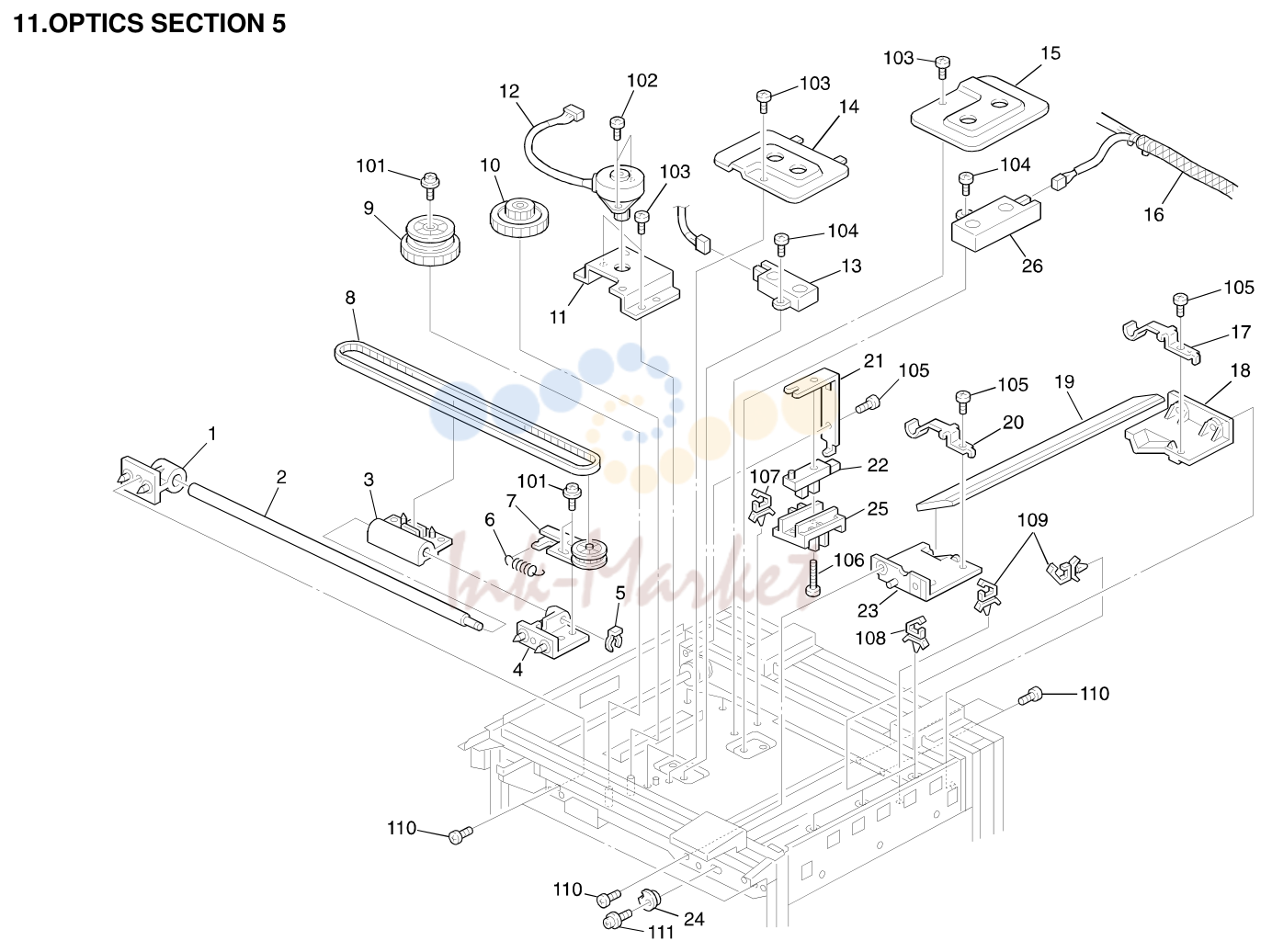

• 11. OPTICS SECTION 5

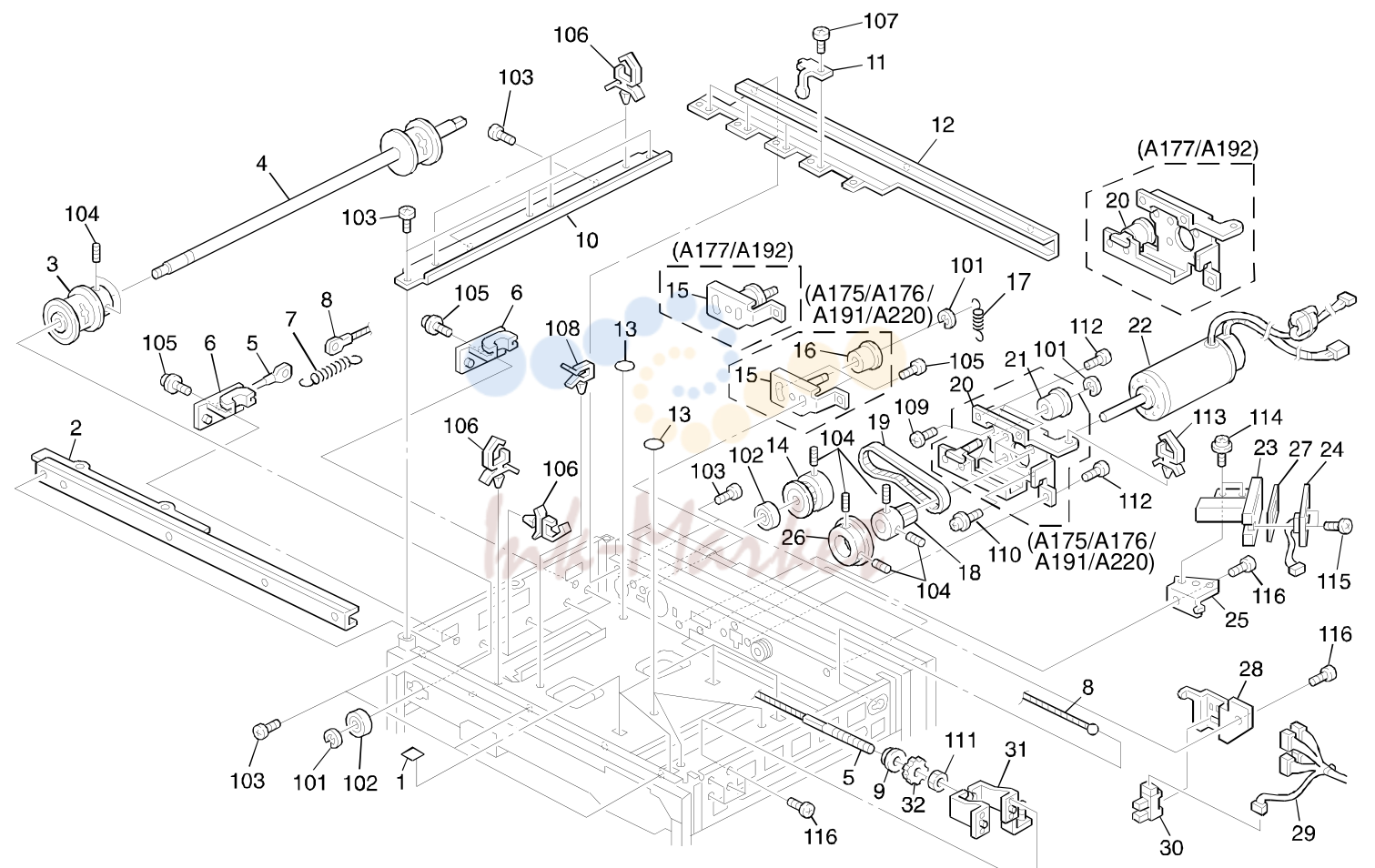

• 12. OPTICS SECTION 6
• 13. OPTICS SECTION 7
• 14. TANDEM TRAY 1 (A176/A177/A191/A192)
• 15. TANDEM TRAY 2 (A176/A177/A191/A192)
• 16. UNIVERSAL TRAY
• 17. PAPER TRAY AND SUB TRAY
• 18. LCT TRAY 1 (A176/A177)
• 19. LCT TRAY 2 (A176/A177)
• 20. PAPER FEED UNIT
• 21. VERTICAL TRANSPORT
• 22. BY-PASS FEED UNIT
• 23. PAPER FEED SECTION 1
• 24. PAPER FEED SECTION 2
• 25. DRUM UNIT 1
• 26. DRUM UNIT 2
• 27. TONER BOTTLE HOLDER
• 28. TONER HOPPERE SECTION
• 29. DEVELOPMENT UNIT
• 30. TRANSFER BELT UNIT
• 31. FUSING UNIT 1
• 32. FUSING UNIT 2
• 33. INVERTER AND EXIT SECTION 1
• 34. INVERTER AND EXIT SECTION 2
• 35. DUPLEX UNIT 1
• 36. DUPLEX UNIT 2
• 37. DUPLEX UNIT 3
• 38. DRIVE SECTION 1
• 39. DRIVE SECTION 2
• 40. PAPER BANK DRIVE 1
• 41. PAPER BANK DRIVE 2
• 42. ELECTRICAL SECTION 1
• 43. ELECTRICAL SECTION 2
• 44. ELECTRICAL SECTION 3
• 45. MAIN CONTROL BOARD
• 46. DECAL AND DOCUMENT
• 47. SPECIAL TOOLS

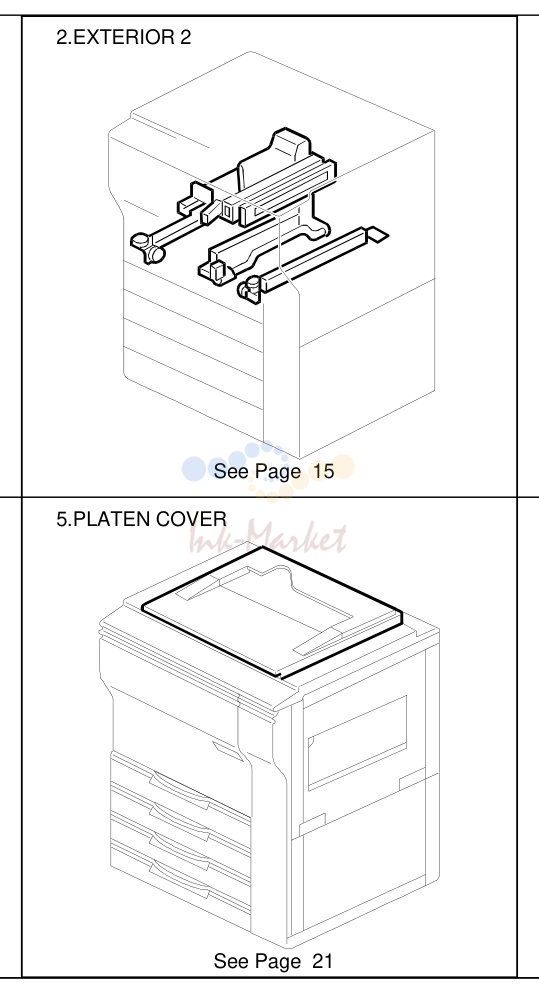

1. LOCATION OF UNIT

№	Артикул	Альт. артикул	Описание
1	A0961303 запросить цену →		Fusing Unit Guide Lever
25	A0961326 запросить цену →		Lower Left Hinge
26	A1751340 запросить цену →		Right Door Ass’y (A175)(RIC)
2	A1761318 запросить цену →		Cap
26	A1761343 запросить цену →		Right Door Ass’y (A176/A191)(RIC)
3	A1761299 запросить цену →		Cap
26	A1771340 запросить цену →		Right Door Ass’y (A177/A192)(RIC)
4	A1761302 запросить цену →		Left Lower Cover
5	AA143416 запросить цену →		Stepped Screw - M4x3
26	A1761340 запросить цену →		Right Door Ass’y
6	A1761301 запросить цену →		Cap - 34x65 1 (KOR/NRG/INF/SVN/A220 RIC)
27	A0961348 запросить цену →		Lower Switch Lever
7	A1761295 запросить цену →		Upper Left Cover
8	A1761297 запросить цену →		Mirror Clamp Cover
28	A0961345 запросить цену →		Lower Right Hinge
9	A0965310 запросить цену →		Auto Response Sensor
29	A0961367 запросить цену →		Right Guide Lever
10	A0961282 запросить цену →		Position Sensor Cap
30	A0961349 запросить цену →		Magnet Catch Plate
11	A1761281 запросить цену →		ADF Cover
31	A0961343 запросить цену →		Upper Switch Lever
12	A1761286 запросить цену →		Upper Cover
32	AG070004 запросить цену →		Magnetic Catch
13	A1761462 запросить цену →		Operation Panel Ass’y - A4
33	A0602512 запросить цену →		Registration Roller Knob
13	A1761461 запросить цену →		Operation Panel Ass’y - LT
34	A0961371 запросить цену →		Inner Cover - Door Switch
35	AA100006 запросить цену →		Flat Nut - 3.6x9.5x0.8
13	A1767910 запросить цену →		Operation Panel Ass’y - SVN
36	A1761315 запросить цену →		Right Lower Cover
14	A0961376 запросить цену →		Inner Cover - Main Switch
15	A1751380 запросить цену →		Left Door Ass’y (KOR)(A175)
37	A0961309 запросить цену →		Spring Plate
15	A1757286 запросить цену →		Left Door Ass’y (INF)(A175)
38	A1761308 запросить цену →		Right Middle Cover
39	A1761298 запросить цену →		Cap - Matt
15	A1757886 запросить цену →		Left Door Ass’y (SVN)(A175)
15	A1761378 запросить цену →		Left Door Ass’y (RIC)
40	A1761317 запросить цену →		Cap - 34x55
41	A1761305 запросить цену →		Upper Right Cover
15	A1767081 запросить цену →		Left Door Ass’y (NRG/A220 RIC)
42	A1761364 запросить цену →		Rear Lower Cover
15	A1767286 запросить цену →		Left Door Ass’y (INF)(A191)
43	A5486131 запросить цену →		Cushion - 20x190x30
15	A1767886 запросить цену →		Left Door Ass’y (SVN)(A176)
44	A3764911 запросить цену →		Stepped Screw - Left Hinge
15	A1771380 запросить цену →		Left Door Ass’y (KOR)(A177)
45	A1761363 запросить цену →		Rear Upper Cover
15	A1777286 запросить цену →		Left Door Ass’y (INF)(A192)
46	A0961313 запросить цену →		Cover Bracket
15	A1777886 запросить цену →		Left Door Ass’y (SVN)(A177)
16	A0961339 запросить цену →		Decal - Add Toner
47	A1755409 запросить цену →		ARS Harness
48	A0961377 запросить цену →		Left Door Stopper
17	A0961338 запросить цену →		Decal - Misfeed Removal
18	A0961327 запросить цену →		Magnet Catch Plate
49	A1761304 запросить цену →		Decal - Main Switch Off (KOR)
19	A0961325 запросить цену →		Left Switch Lever
49	A1761303 запросить цену →		Decal - Main Switch (KOR)
20	A0961383 запросить цену →		Grip Inner Cover
50	A1761384 запросить цену →		Dust Protection Filter (A177/A192 only)
51	A1761328 запросить цену →		Left Door Seal -12x12x150
21	A1761324 запросить цену →		Grip Cover
52	A0961344 запросить цену →		Upper Right Hinge
22	A1761310 запросить цену →		Louver
53	A1761365 запросить цену →		Cap - 38x77
23	A0961328 запросить цену →		Duplex Guide Lever
24	A0961337 запросить цену →		Hinge Shaft - Lower Left
101	08025094 запросить цену →		Tapping Truss Head Screw - M4x8
102	04140082B запросить цену →		Binding Self Tapping Screw - M4x8
103	03240080W запросить цену →		Philips Sunken Head Screw - M4x8
104	09514008B запросить цену →		Philips Screw With Washer - M4x8
105	09514016W запросить цену →		Philips Screw W/ Flat Washer - M4x16
106	03140080B запросить цену →		Philips Pan Head Screw - M4x8
107	03240300Z запросить цену →		Philips Sunken Head Screw - M4x30
108	04340080B запросить цену →		Philips Tapping Screw - M4x8
109	08025124 запросить цену →		Tapping Screw - M3x8
110	04340082W запросить цену →		Tapping Screw - M4x8

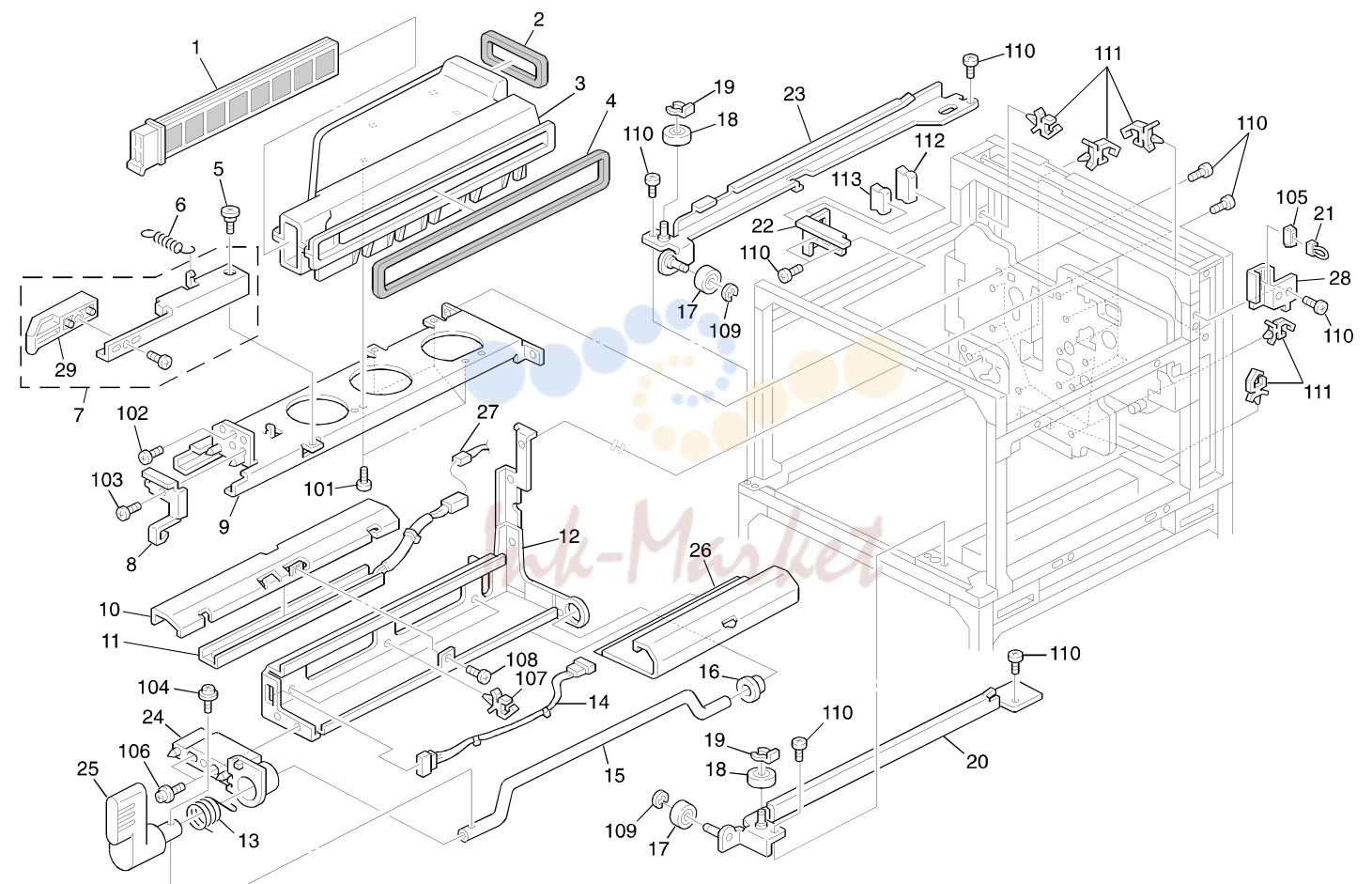

2. EXTERIOR 2

№	Артикул	Альт. артикул	Описание
1	A0962103 запросить цену →		Ozone Filter
101	04140082B запросить цену →		Binding Self Tapping Screw - M4x8
2	AA151773 запросить цену →		Rear Duct Seal
102	04340060B запросить цену →		Philips Tapping Screw - M4x6
3	A0962092 запросить цену →		Main Duct
103	03140060B запросить цену →		Philips Pan Head Screw - M4x6
104	03140080B запросить цену →		Philips Pan Head Screw - M4x8
4	AA151772 запросить цену →		Duct Seal
105	11026247 запросить цену →		Connector - 4p
5	54463648 запросить цену →		Stepped Screw - M4
6	AA060541 запросить цену →		Bushing Lock Spring
106	09514008B запросить цену →		Philips Screw With Washer - M4x8
7	A0964260 запросить цену →		Fusing Lock Lever
107	11050278 запросить цену →		Harness Clamp
108	03130050B запросить цену →		Philips Pan Head Screw - M3x5
8	A0964273 запросить цену →		Fusing Unit Stopper
109	07200040B запросить цену →		Retaining Ring - M4
9	A0964249 запросить цену →		Fusing Unit Rail
110	04340080B запросить цену →		Philips Tapping Screw - M4x8
10	A0963956 запросить цену →		Heater Cover
11	AX400047 запросить цену →		Anticondensation Heater - 15W (115V)
111	11050310 запросить цену →		Wire Clamp
11	AX400048 запросить цену →		Anticondensation Heater - 15W (230V)
112	11026251 запросить цену →		Connector - 8p
113	11026249 запросить цену →		Connector - 6p
12	A0963951 запросить цену →		Belt Unit Holder
13	AA066218 запросить цену →		Unit Release Spring
14	A0965444 запросить цену →		Transfer Belt Harness
15	A0963959 запросить цену →		Release Arm
16	AA080158 запросить цену →		Bushing - 12x16x12.1
17	67542866 запросить цену →		Roller - Positioning Guide
18	A3002134 запросить цену →		Guide Roller - B
19	54472681 запросить цену →		Snap Ring
20	A0964591 запросить цену →		Right Duplex Rail
21	A0965464 запросить цену →		Key Counter Connector
22	A0964498 запросить цену →		Rear Exit Unit Bracket
23	A0964587 запросить цену →		Left Duplex Rail
24	A0963955 запросить цену →		Front Holder
25	A0963960 запросить цену →		Belt Unit Knob
26	AA172013 запросить цену →		Heater Cover
27	A0965453 запросить цену →		Anticondensation Heater Harness
28	A0965535 запросить цену →		Key Counter Stay
29	A0964263 запросить цену →		Lock Lever Knob

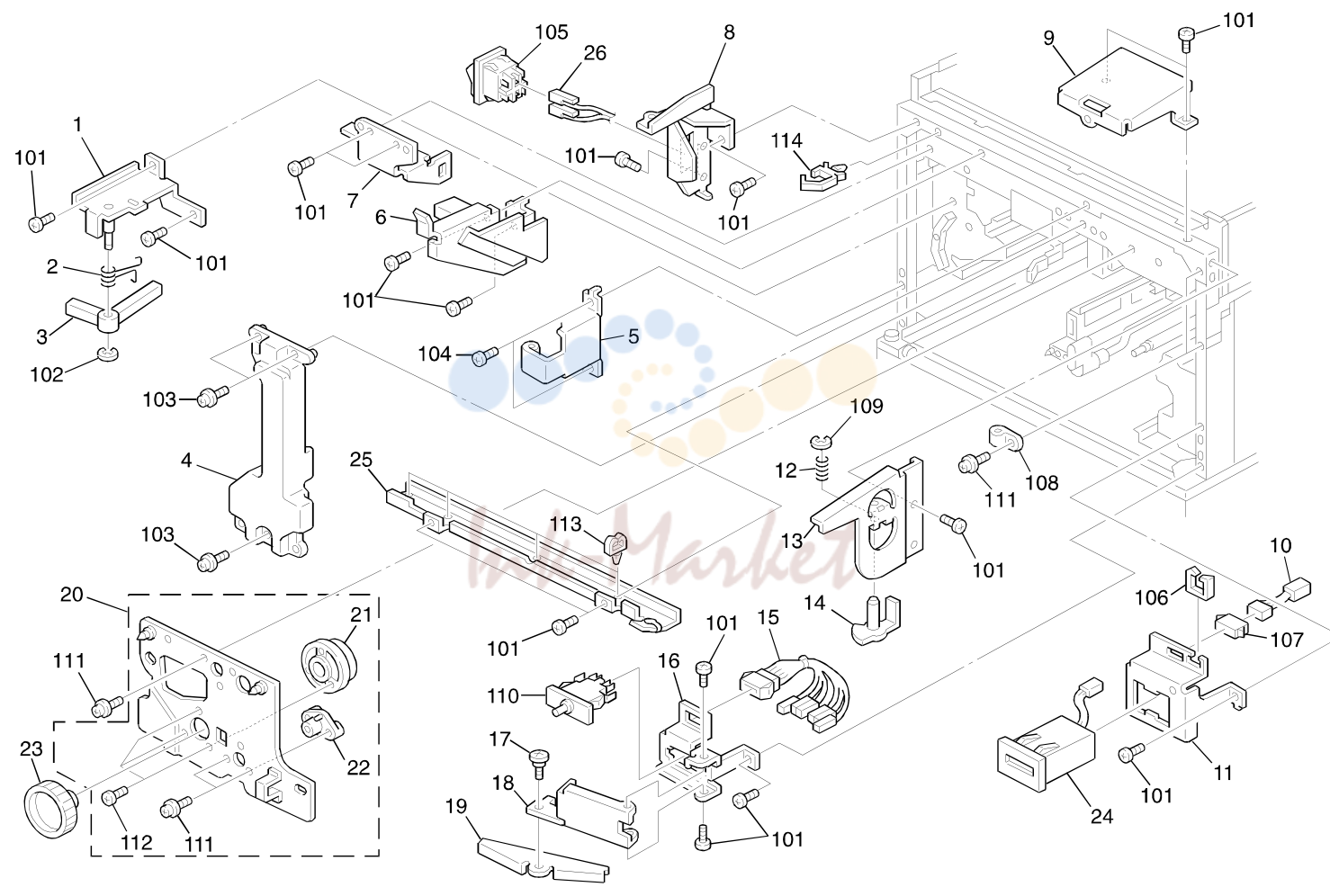

3. EXTERIOR 3

№	Артикул	Альт. артикул	Описание
101	04340080B запросить цену →		Philips Tapping Screw - M4x8
1	A0964493 запросить цену →		Release Arm Bracket
102	07200030B запросить цену →		Retaining Ring - M3
2	AA066275 запросить цену →		Arm Release Spring
3	A0964492 запросить цену →		Lever Release Arm
103	08025094 запросить цену →		Tapping Truss Head Screw - M4x8
104	04340080W запросить цену →		Tapping Screw - M4x8
4	A0963966 запросить цену →		Belt Unit Support Plate
105	12042421 запросить цену →		Main Switch (Energy Star)
5	A0961336 запросить цену →		Hinge Plate - Lower Left
105	12042433 запросить цену →		Switch - AJ8W 200PZ01 (Non-Energy Star)
6	A0961380 запросить цену →		Left Support Bracket
106	11050328 запросить цену →		Harness Clamp - ES-0505
7	A0964497 запросить цену →		Front Exit Unit Bracket
107	11026247 запросить цену →		Connector - 4p
8	A1761330 запросить цену →		Main Switch Bracket
9	A0961289 запросить цену →		Right Support Bracket
108	11050009 запросить цену →		Nylon Clamp - 5n
109	07200040B запросить цену →		Retaining Ring - M4
10	A0967634 запросить цену →		Total Counter Harness
110	12042277 запросить цену →		Push Switch
11	A0967660 запросить цену →		Total Counter Bracket
12	AA063052 запросить цену →		Turret Spring
111	04130062B запросить цену →		Tapping Screw - M3x6
112	03140060W запросить цену →		Philips Pan Head Screw - M4x6
13	A0961354 запросить цену →		Hinge Plate - Upper Right
14	A0961355 запросить цену →		Hinge Shaft
113	11050019 запросить цену →		Nylon Clamp - 11n
114	11050291 запросить цену →		Wire Saddle
15	A0965406 запросить цену →		Upper Switch Harness
16	A0965530 запросить цену →		Upper Switch Bracket
17	54421659 запросить цену →		Stepped Screw - M4
18	A0965533 запросить цену →		Upper Switch Arm
19	A0965532 запросить цену →		Upper Switch
20	A0962320 запросить цену →		Drum Tray
21	A0962325 запросить цену →		Drum Stay Sleeve
22	A0532135 запросить цену →		Development Unit Holder
23	A0962330 запросить цену →		Drum Shaft Knob
24	AX310018 запросить цену →		Total Counter
25	A0965536 запросить цену →		ARS Harness Cover
26	A1755409 запросить цену →		ARS Harness (120V)
26	A0965409 запросить цену →		ARS Harness (230V)

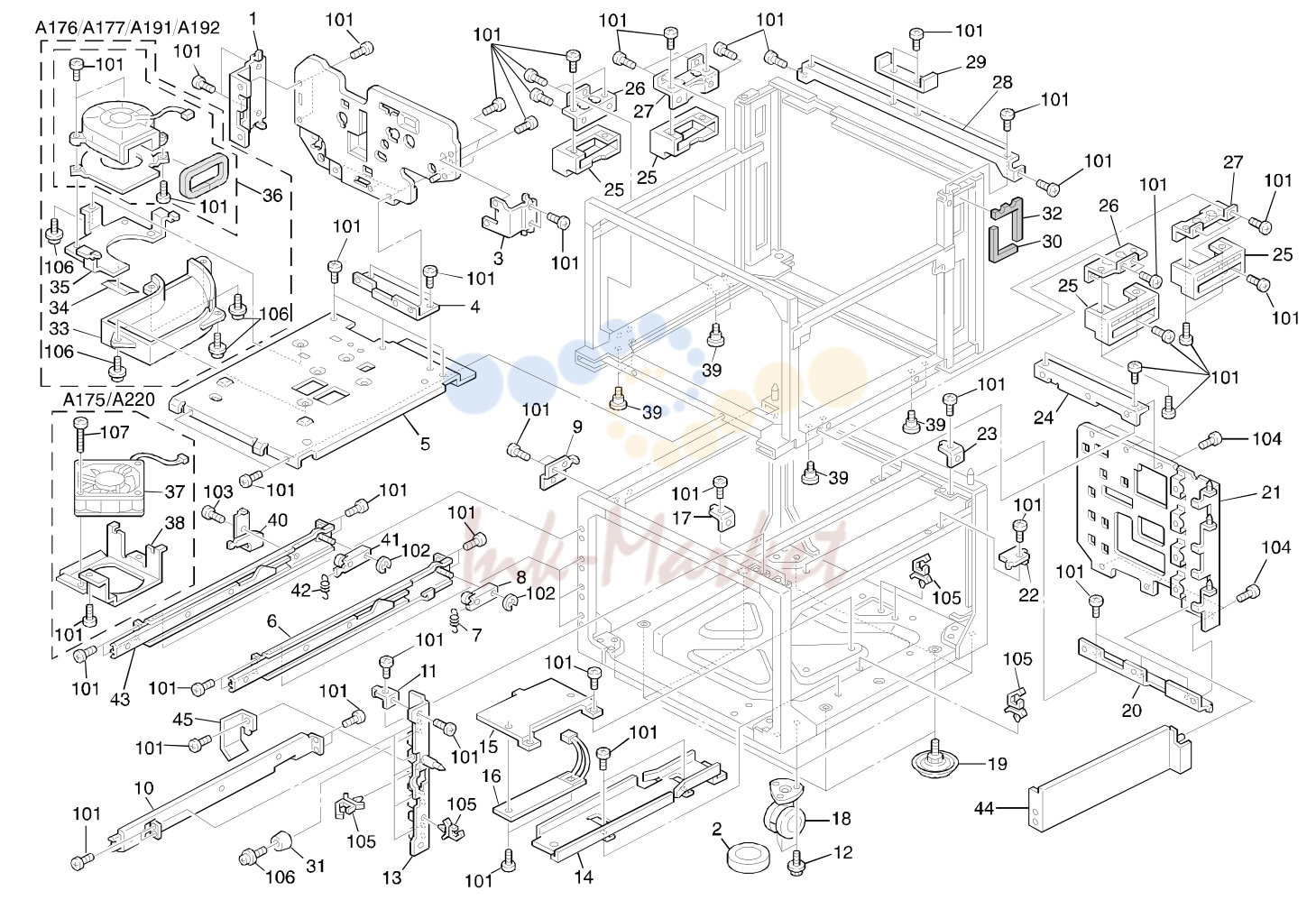

4. EXTERIOR 4

№	Артикул	Альт. артикул	Описание
1	A0961078 запросить цену →		Left Fixing Plate
35	A0975550 запросить цену →		Fan Motor Bracket (A176/A177/A191/A192)
2	AH013008 запросить цену →		Leveling Foot Guide
36	A0975553 запросить цену →		Cooling Fan Motor - DC24V 9.6W
3	A0961077 запросить цену →		Right Fixing Plate 1 (A176/A177/A191/A192)
37	AX640072 запросить цену →		Fan Motor - DC24V 3.36W (A175/A220)
4	A0961076 запросить цену →		Lower Fixing Plate
5	A0961075 запросить цену →		Base Cover
38	A1755550 запросить цену →		Motor Bracket
39	AA143416 запросить цену →		Stepped Screw - M4x3
6	A0966261 запросить цену →		Left Rail
40	A0966246 запросить цену →		Left Rail Bracket
7	AA060534 запросить цену →		Tray Lock Spring - 19mm
41	A0966247 запросить цену →		Lock Arm - Tandem Tray
8	A0966266 запросить цену →		Tray Lock Arm
9	A0966080 запросить цену →		Left Frame Joint
42	AA060592 запросить цену →		Lock Spring - Tandem Tray
43	A0966241 запросить цену →		Left Rail - Tandem Tray
10	A0966250 запросить цену →		Right Rail
11	A0966077 запросить цену →		Upper Front Fixing Plate
44	A0966111 запросить цену →		4th Tray Cover
12	A0966110 запросить цену →		Harness Cover
13	A0966181 запросить цену →		Front Side Plate - P/B
14	A0963710 запросить цену →		Collection Tank Guide
15	A0966100 запросить цену →		Lower Heat Sink (3&4 Trays)
16	AX400070 запросить цену →		Anticondensation Heater - 115V 15W
16	AX400069 запросить цену →		Anticondensation Heater - 240V 18W
17	A0966078 запросить цену →		Right Front Frame
18	AH012015 запросить цену →		Caster - 1470N
19	AH011004 запросить цену →		Screw Stand
20	A0966075 запросить цену →		Lower Rear Fixing Plate
21	A0966156 запросить цену →		Rear Side Plate
22	A0966081 запросить цену →		Collection Bottle Stopper
23	A0966079 запросить цену →		Right Rear Frame Joint
24	A0966076 запросить цену →		Upper Rear Fixing Plate
25	A0961094 запросить цену →		Grip Base
26	A0961095 запросить цену →		Front Grip Bracket
27	A0961096 запросить цену →		Rear Grip Bracket
28	A0961072 запросить цену →		Upper Middle Stay
101	04340080B запросить цену →		Philips Tapping Screw - M4x8
29	A0961293 запросить цену →		Middle Support Bracket
102	07200040B запросить цену →		Retaining Ring - M4
103	03140060B запросить цену →		Philips Pan Head Screw - M4x6
30	A1761383 запросить цену →		Side Seal
31	54462560 запросить цену →		Cushion - Paper Tray
104	04140080B запросить цену →		Binding Self-tapping Screw - M4x8
105	11050291 запросить цену →		Wire Saddle
32	A1761382 запросить цену →		Upper Seal
33	A0975551 запросить цену →		Fan Motor Duct (A176/A177/A191/A192)
106	09514008B запросить цену →		Philips Screw With Washer - M4x8
34	A0975552 запросить цену →		Fan Plate (A176/A177/A191/A192)
107	03140300B запросить цену →		Philips Pan Head Screw - M4x30

5. PLATEN COVER

№	Артикул	Альт. артикул	Описание
101	04140142W запросить цену →		apping Screw - M4x14
1	54482804 запросить цену →		Platen Cover Sheet
2	AA162053 запросить цену →		Platen Cover Pad
102	03140100W запросить цену →		Philips Pan Head Screw - M4x10
3	A1341394 запросить цену →		Front Platen Cover
103	03440080W запросить цену →		Philips Truss Head Screw - M4x8
4	A0531957 запросить цену →		Flex Hinge - Platen Cover
5	A1341395 запросить цену →		Rear Platen Cover
6	A1341396 запросить цену →		Original Holder
7	A1001324 запросить цену →		Positioning Sensor Shutter
8	A1001310 запросить цену →		Platen Cover Hinge Ass’y
9	A1001325 запросить цену →		Hinge Spacer
10	A1531380 запросить цену →		Platen Cover Bracket
11	52151667 запросить цену →		Platen Cover Stud
12	AW020067 запросить цену →		Photointerruptor - EESX4119-P15
13	A0951391 запросить цену →		Positioning Sensor Bracket
14	A0965474 запросить цену →		Platen Cover Harness (A4)

6. OPERATION PANEL

№	Артикул	Альт. артикул	Описание
19	A2207570 запросить цену →		Operation Panel Board - A4 (A220)
1	AW500018 запросить цену →		Touch Panel
2	AX300006 запросить цену →		LCD Display
20	A1757701 запросить цену →		IC - UVEPROM - 4M X16 150NS (LT)
3	A0961508 запросить цену →		Grounding Plate
20	A2207701 запросить цену →		IC - UVEPROM 4MX16 150NS (A220 LT)
20	A2207711 запросить цену →		IC - UVEPROM 4MX16 120NS (A220 A4)
4	A0961509 запросить цену →		Cushion
5	A0961510 запросить цену →		Cushion
21	A1757704 запросить цену →		IC - UVEPROM - 1M X8 150NS (LT)
6	A0961513 запросить цену →		LCD Display Sheet
21	A2207704 запросить цену →		IC - UVEPROM 4MX16 150NS (A220 LT)
21	A2207714 запросить цену →		IC - UVEPROM - 1M X8 150NS (A220 A4)
7	A0961522 запросить цену →		Right Keytop Sheet
22	A1757702 запросить цену →		IC - UVEPROM - 4M X16 150NS (LT)
8	A0961523 запросить цену →		Left Keytop Sheet
22	A2207702 запросить цену →		IC - UVEPROM 4MX16 150NS (A220 LT)
9	A1261526 запросить цену →		Key Top - Clear/Stop
22	A2207712 запросить цену →		IC - UVEPROM - 4M X16 150NS (A220 A4)
9	A0967911 запросить цену →		Keytop - C/S (SVN)
10	A1761486 запросить цену →		Operation Panel Case - LT
10	A1761487 запросить цену →		Operation Panel Case - A4
10	A1767911 запросить цену →		Operation Panel Case - SVN
11	A1761491 запросить цену →		Keytop - Start
11	A0967921 запросить цену →		Keytop - Start (SVN)
12	A1761493 запросить цену →		Keytop - Set
12	A0967912 запросить цену →		Keytop - Set12 (SVN)
13	A1761494 запросить цену →		Keytop - Interrupt
14	A1761495 запросить цену →		Keytop - Clear Mode (LT)
14	A0967920 запросить цену →		Keytop - Mode Clear (SVN)
14	A1761498 запросить цену →		Key Top - Clear Mode - A4
15	A1761496 запросить цену →		Keytop - Set
15	A0967915 запросить цену →		Keytop - Set2 (SVN)
16	A1761497 запросить цену →		LCD Display Dial
16	A0967916 запросить цену →		LCD Display Dial (SVN)
17	A1761499 запросить цену →		Keytop Display
18	A1761515 запросить цену →		Keyboard - 115V
18	A1761516 запросить цену →		Key Board - 230V
19	A1757560 запросить цену →		Operation Panel Board - LT
19	A1757570 запросить цену →		Operation Panel Board - A4
101	04130062B запросить цену →		Tapping Screw - M3x6

7. OPTICS SECTION 1

№	Артикул	Альт. артикул	Описание
1	A0961832 запросить цену →		Front Optics Cover
101	03140060W запросить цену →		Philips Pan Head Screw - M4x6
2	AA060519 запросить цену →		Tension Spring - 62mm
102	11050267 запросить цену →		Wire Clamp
103	04340060B запросить цену →		Philips Tapping Screw - M4x6
3	A1761821 запросить цену →		2nd Optics Cover
104	03140040W запросить цену →		Philips Pan Head Screw - M4x4
4	A0965590 запросить цену →		Cover - Harness - Right Upper
5	AA150628 запросить цену →		Seal - 0.19x15x34
105	11050278 запросить цену →		Harness Clamp
6	AA150629 запросить цену →		Seal - 0.19x28x108
106	09514006W запросить цену →		Philips Screw With Flat Washer - M4x6
107	03130050W запросить цену →		Philips Pan Head Screw - M3x5
7	AA161076 запросить цену →		Scanner Stopper
8	A1761737 запросить цену →		Exposure Glass Cushion
108	03230050W запросить цену →		Philips Sunken Head Screw - M3x5
9	AW100022 запросить цену →		Optics Thermistor
109	04340080B запросить цену →		Philips Tapping Screw - M4x8
10	AA143416 запросить цену →		Stepped Screw - M4x3
11	AC042149 запросить цену →		Left Scale (A4)
11	AC042151 запросить цену →		Left Scale (LT)
12	AA143417 запросить цену →		Shoulder Screw - M4x4
13	A1761982 запросить цену →		Rear Scale - LT
13	A1761981 запросить цену →		Rear Scale - A4
14	AC012035 запросить цену →		Exposure Glass
15	A1761849 запросить цену →		Shielding Plate Guide
16	A1761825 запросить цену →		Main Optics Cover
17	A0965472 запросить цену →		Optics Harness
18	A0961736 запросить цену →		Cushion - 1x13x41
19	A0961738 запросить цену →		Seal - 0.05x26x285
20	AA152229 запросить цену →		Seal - 9x114
21	A0961848 запросить цену →		Cover Guide Plate
22	A1761842 запросить цену →		Rear Optics Cover
23	A1761733 запросить цену →		Density Sensor Board
24	AW010047 запросить цену →		Original Sensor Ass’y - H=3-50
25	A1761874 запросить цену →		Harness Guide Plate
26	A1761746 запросить цену →		Rear Scale Sheet
27	A0961749 запросить цену →		Grounding Plate

8. OPTICS SECTION 2

№	Артикул	Альт. артикул	Описание
1	A0271769 запросить цену →		Exposure Adjusting Plate - Side
101	03130050W запросить цену →		Philips Pan Head Screw - M3x5
2	A0691855 запросить цену →		Exposure Adjusting Plate - Center
102	03530040W запросить цену →		Philips Pan Head Bind Screw - M3x4
3	A0961866 запросить цену →		Sub-reflector
103	09514006W запросить цену →		Philips Screw With Flat Washer - M4x6
4	A0481721 запросить цену →		Spring Plate A
104	09513012W запросить цену →		Philips Screw With Flat Washer - M3x12
5	A1761877 запросить цену →		1st Mirror Ass’y
105	03130120W запросить цену →		Philips Pan Head Screw - M3x12
6	A0961861 запросить цену →		Main Reflector
7	AX520016 запросить цену →		Exposure Lamp (A175/A220)
7	AX520020 запросить цену →		Exposure Lamp (A176/A177/A191/A192)
8	52151702 запросить цену →		Clip - Exposure Lamp
9	A0961860 запросить цену →		1st Scanner Position Bracket
9	A1771857 запросить цену →		H.P. Sensor Actuator (A177/A192)
10	A0961859 запросить цену →		Wire Clamp
11	A0965477 запросить цену →		Exposure Lamp Harness
12	A0961865 запросить цену →		Reflector Cover
13	A0961858 запросить цену →		1st Scanner Holder
13	A1771856 запросить цену →		1st Scanner Holder (A177/A192)
14	A0071868 запросить цену →		Spacer - Lamp Terminal
15	54201682 запросить цену →		Supporter - Lamp Terminal
16	52151700 запросить цену →		Exposure Lamp Terminal - Fix
17	A0961862 запросить цену →		Lamp Terminal Insurator
18	A0961855 запросить цену →		1st Scanner Bracket
19	A1761879 запросить цену →		Cover Cusion
20	A0961875 запросить цену →		Guard Sheet
21	A0691883 запросить цену →		Shoe - Scanner
22	A0961871 запросить цену →		Thermostat Holder
23	AW110011 запросить цену →		Thermostat 140°c AC120V 15A
24	A0965476 запросить цену →		Exposure Support Harness
25	54421705 запросить цену →		Exposure Lamp Terminal - Release
26	A0961873 запросить цену →		Scanner Shoe Pin

9. OPTICS SECTION 3

№	Артикул	Альт. артикул	Описание
1	AC035042 запросить цену →		Rear Spring Plate - 2nd
36	AA143732 запросить цену →		Adjusting Screw
37	54465832 запросить цену →		Connector Guide Pin
2	AC030090 запросить цену →		2nd Mirror
3	AC035041 запросить цену →		Front Spring Plate - 2nd
38	AA143062 запросить цену →		Shoulder Screw - M4
4	A0691883 запросить цену →		Shoe - Scanner
39	A0971698 запросить цену →		Scanner Cushion
40	A1761899 запросить цену →		2nd Scanner Balancer
5	A1761891 запросить цену →		2nd Scanner Bracket
6	AC035043 запросить цену →		Front Spring Plate - 3rd 1 (A175/A176/A191/A220)
40	A1771899 запросить цену →		2nd Scanner Balance (A177/A192)
7	AC030091 запросить цену →		3rd Mirror
41	A0961873 запросить цену →		Scanner Shoe Pin
8	AC035044 запросить цену →		Rear Spring Plate - 3rd
9	AB030412 запросить цену →		Pulley - 25Z
10	A0961976 запросить цену →		Pulley Bracket
11	A0961971 запросить цену →		Drive Bracket - 3rd Scanner
12	AA060515 запросить цену →		Tension Spring - 23.4mm
13	AX050106 запросить цену →		Stepping Motor - DC 5.8w
14	AW020062 запросить цену →		Photointerruptor - EE-SX4019-P15
15	A0961986 запросить цену →		Sensor Bracket
16	AC030092 запросить цену →		4th Mirror
17	AC030093 запросить цену →		5th Mirror
18	AC035045 запросить цену →		Front Spring Plate - 4th
19	A0961956 запросить цену →		3rd Scanner Bracket
20	AC035046 запросить цену →		Rear Spring Plate - 4th
21	AC035048 запросить цену →		Rear Spring Plate - 5th
22	A1761962 запросить цену →		Slider Shaft
23	A1761964 запросить цену →		Guide Roller
101	09513005B запросить цену →		Philips Screw With Flat Washer M3x5
24	A1761965 запросить цену →		Slider Bracket - 3rd Scanner
25	AA066277 запросить цену →		Spring
102	09514006W запросить цену →		Philips Screw With Flat Washer - M4x6
26	AC051017 запросить цену →		Guide Rod - 3rd Scanner
103	04140082W запросить цену →		Tapping Screw With Flat Washer - M4x8
104	04340060W запросить цену →		Tapping Screw - M4x6
27	A0961981 запросить цену →		3rd Scanner Holder
105	11050087 запросить цену →		Clamp
28	AC035047 запросить цену →		Front Spring Plate - 5th
106	03140120B запросить цену →		Philips Pan Head Screw - M4x12
29	A1755470 запросить цену →		Right Optics Harness
107	03140060W запросить цену →		Philips Pan Head Screw - M4x6
30	A0961982 запросить цену →		Holder Fixing Plate
108	03140080W запросить цену →		Philips Pan Head Screw - M4x8
31	AB017039 запросить цену →		Gear - 24/48T
32	AB017301 запросить цену →		Pulley - 25Z
109	03140060B запросить цену →		Philips Pan Head Screw - M4x6
33	AA043221 запросить цену →		Timing Belt - B40S2M280
110	03130050W запросить цену →		Philips Pan Head Screw - M3x5
111	07200040E запросить цену →		Retaining Ring - M4
34	A0961984 запросить цену →		Left Holder - Guide Rod
35	A0961983 запросить цену →		Right Holder - Guide Rod
112	07200070E запросить цену →		Retaining Ring - M7

10. OPTICS SECTION 4

№	Артикул	Альт. артикул	Описание
101	03130050W запросить цену →		Philips Pan Head Screw - M3x5
1	AX040094 запросить цену →		Stepping Motor - DC 4.1W
102	03140060W запросить цену →		Philips Pan Head Screw - M4x6
2	A0961782 запросить цену →		Harness Cover
3	A0961796 запросить цену →		Harness Bracket A
103	09514006W запросить цену →		Philips Screw With Flat Washer - M4x6
4	A0961797 запросить цену →		Harness Bracket B
104	09514010W запросить цену →		Philips Screw With Flatwasher - M4x10
5	A0965482 запросить цену →		Lens Drive Harness
105	07200040E запросить цену →		Retaining Ring - M4
106	03140120B запросить цену →		Philips Pan Head Screw - M4x12
6	A0961773 запросить цену →		Lens Cover
7	AA060516 запросить цену →		Tension Spring - 42mm
107	09514012W запросить цену →		Philips Screw With Washer - M4x12
8	A0961767 запросить цену →		Lens Position Bracket - Y
9	A1761835 запросить цену →		Optics Shielding Belt
10	A0961760 запросить цену →		Lens Ass’y
11	A0961787 запросить цену →		Lens Position Bracket
12	AC051014 запросить цену →		Lens Guide Rod - Y
13	A0531725 запросить цену →		Lens Bracket Cam
14	52091694 запросить цену →		Guide Roller - 1st Scanner
15	A0961778 запросить цену →		Rear Belt Holder
16	AA043220 запросить цену →		Timing Belt - B40S2M560
17	A1761792 запросить цену →		Rear Shielding Bracket
18	AA150379 запросить цену →		Rear Shielding Mylar
19	A0971766 запросить цену →		Lens Slider
20	AA152228 запросить цену →		Brush Seal - 4x5x120
21	AA132161 запросить цену →		Lens Loller
22	AW020061 запросить цену →		Photointerruptor - EE - SX4019-P1
23	A0961876 запросить цену →		Harness Clamp
24	A0961791 запросить цену →		Lens Sensor Bracket - Y
25	AA150378 запросить цену →		Front Shielding Mylar
26	AB017039 запросить цену →		Gear - 24/48T
27	AA152225 запросить цену →		Brush Seal - 6x10
28	A0961781 запросить цену →		Lens Bracket
29	A0961777 запросить цену →		Front Belt Holder
30	AB017300 запросить цену →		Lens Drive Pulley
31	AA063253 запросить цену →		Tension Spring - 20mm
32	A0961775 запросить цену →		Lens Driven Pulley - Y

11. OPTICS SECTION 5

№	Артикул	Альт. артикул	Описание
1	A0961802 запросить цену →		Left Holder - X
101	09514006W запросить цену →		Philips Screw With Flat Washer - M4x6
2	AC051016 запросить цену →		Lens Guide Rod - X
102	03130050W запросить цену →		Philips Pan Head Screw - M3x5
103	04340060W запросить цену →		Tapping Screw - M4x6
3	A0961801 запросить цену →		Lens Slider - X
104	04330060W запросить цену →		Tapping Screw - M3x6
4	A0961804 запросить цену →		Right Holder - X
105	03140060W запросить цену →		Philips Pan Head Screw - M4x6
5	AA100007 запросить цену →		Ring - 7x13x5.5
106	03140120B запросить цену →		Philips Pan Head Screw - M4x12
6	AA060514 запросить цену →		Tension Spring - 21.5mm
107	11050292 запросить цену →		Wire Saddle
7	A0961807 запросить цену →		Lens Driver Pulley - X
108	11050291 запросить цену →		Wire Saddle
8	AA043219 запросить цену →		Timing Belt - B40S2M1066
109	11050278 запросить цену →		Harness Clamp
9	AB017299 запросить цену →		Pulley - 77Z
10	AB017284 запросить цену →		Gear - 34/68Z
110	04140082W запросить цену →		Tapping Screw With Flat Washer - M4x8
11	A0961811 запросить цену →		Motor Bracket
111	09514008W запросить цену →		Philips Screw With Flat Washer - M4x8
12	AX050105 запросить цену →		Stepping Motor - DC 9.6W
13	AW010035 запросить цену →		Original Sensor Ass’y - H=3-125
14	A0961717 запросить цену →		Front Sensor Cover
15	A0961718 запросить цену →		Rear Sensor Cover - A4
15	A0961719 запросить цену →		Rear Sensor Cover - LT
16	A0965471 запросить цену →		Lower Optics Harness - 220/230V
16	A0967633 запросить цену →		Lower Optics Harness - 115V
17	AC035050 запросить цену →		Rear Spring Plate - 6th
18	A0961992 запросить цену →		Rear 6th Mirror Holder
19	AC030094 запросить цену →		6th Mirror
20	AC035049 запросить цену →		Front Spring Plate - 6th
21	A0961689 запросить цену →		Scanner Sensor Bracket
22	AW020061 запросить цену →		Photointerruptor - EE - SX4019-P1
23	A0961991 запросить цену →		Front 6th Mirror Holder
24	52051694 запросить цену →		Adjusting Cam - Start Lever
25	A0791693 запросить цену →		Guide - Feeler
26	AW010035 запросить цену →		Original Sensor Ass’y - H=3-125 (A4)
26	AW010038 запросить цену →		Original Sensor Ass’y - H=125 (LT)

Каталог очень большой (2147 позиций). Показаны первые 11 узлов со схемами; полный список доступен по запросу.
