Ricoh FT 5640 5740 5840 — каталог запчастей со схемами

Содержание

• 1. LOCATION OF UNIT
• 2. PLATEN COVER ASS’Y (A204/A206/A207)
• 3. OPERATION PANEL UNIT (A204/A206/A207)
• 4. BY-PASS FEED SECTION (A204/A206/A207)
• 5. PAPER TRAY SECTION (A204/A206/A207)

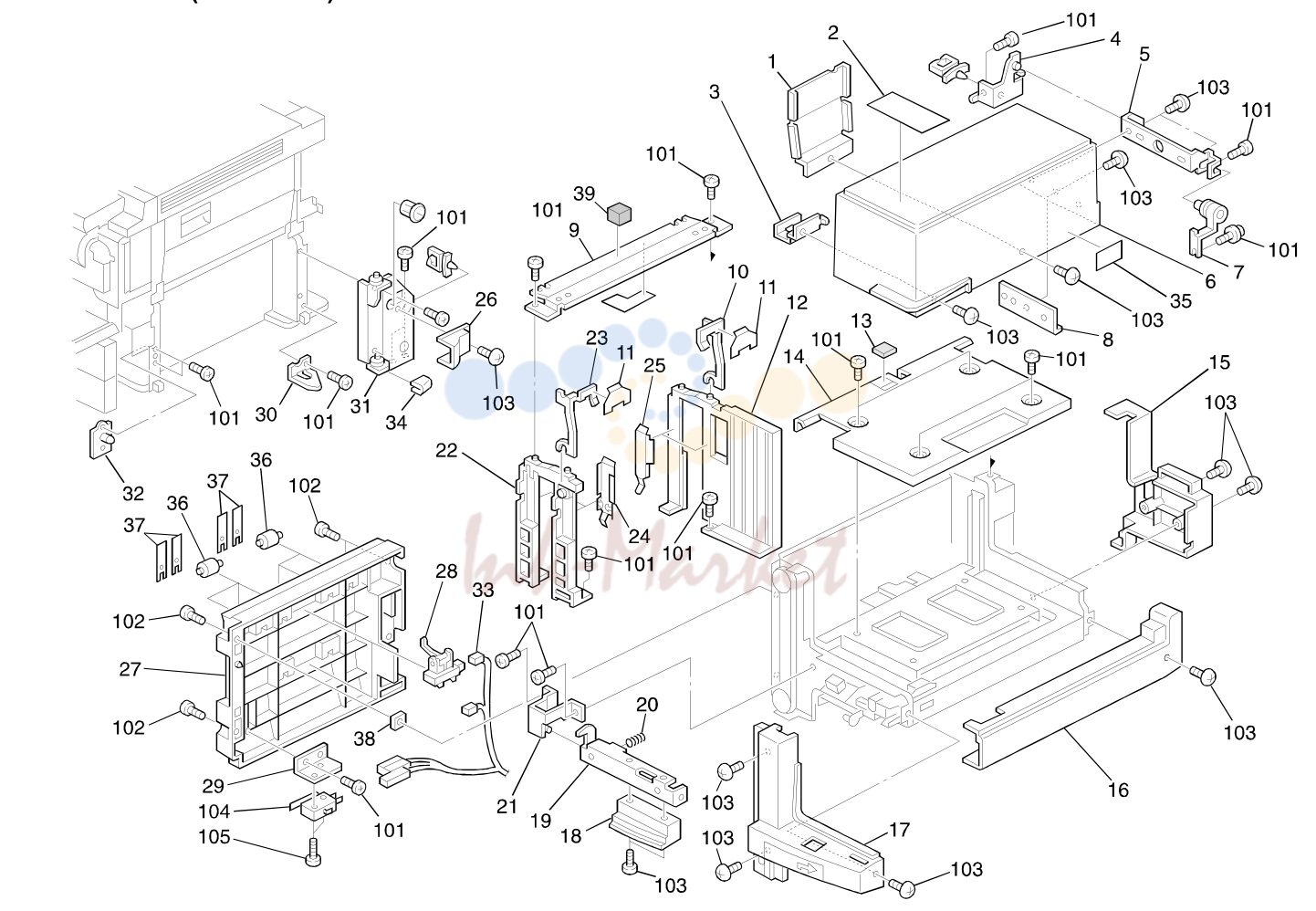

• 6. LCT UNIT 1 (A206/A207)

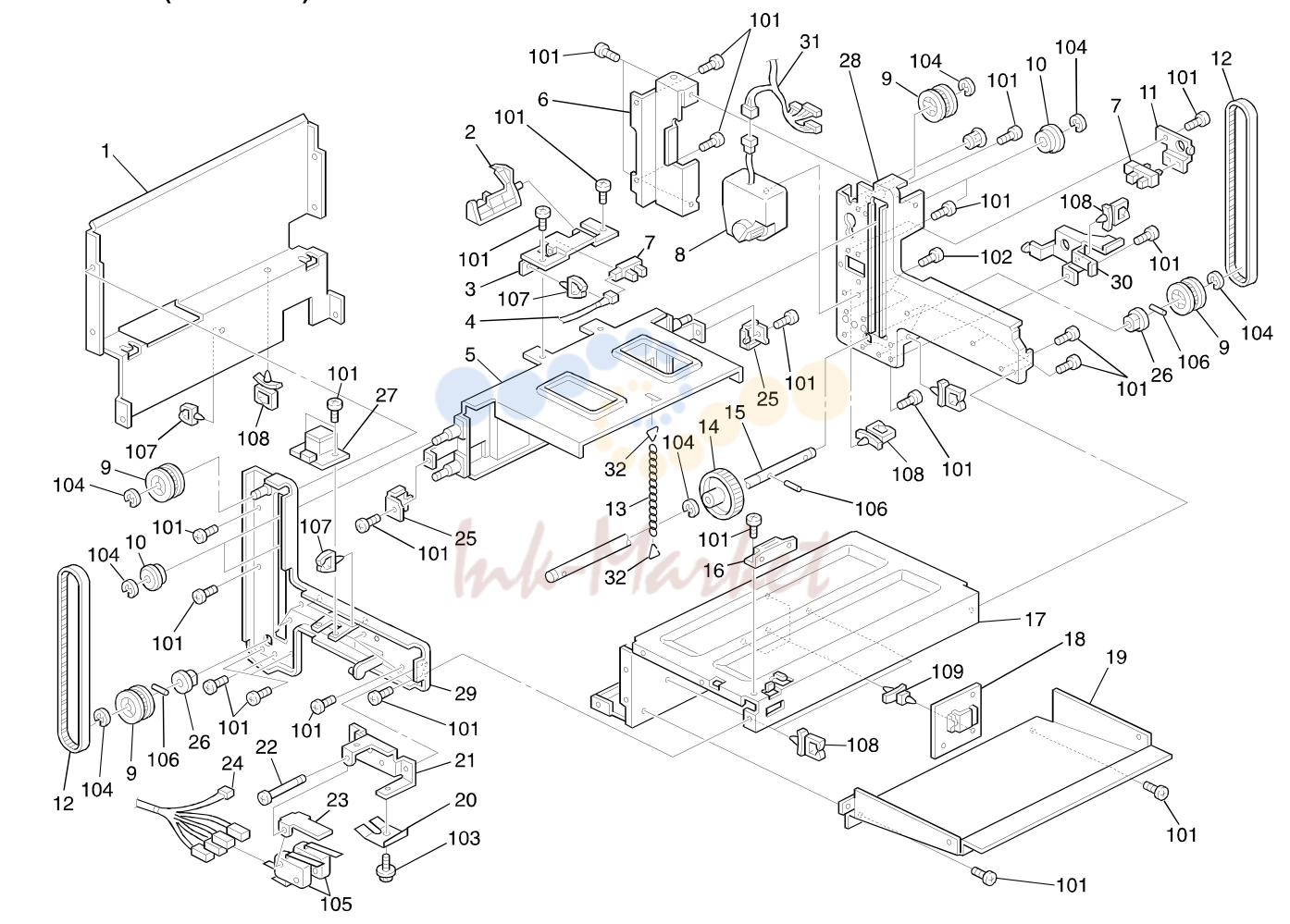

• 7. LCT UNIT 2 (A206/A207)

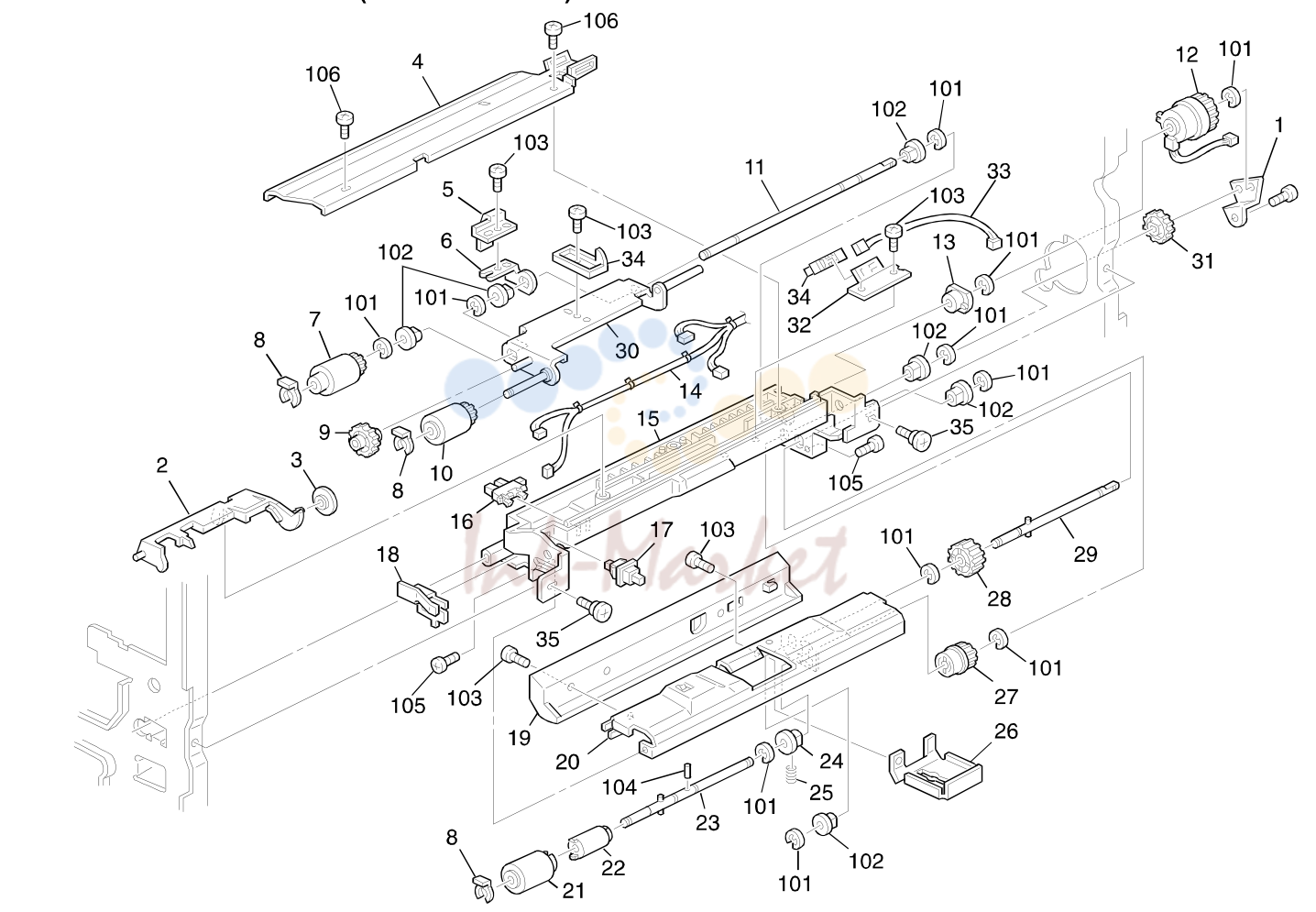

• 8. PAPER FEED SECTION 1 (A204/A206/A207)

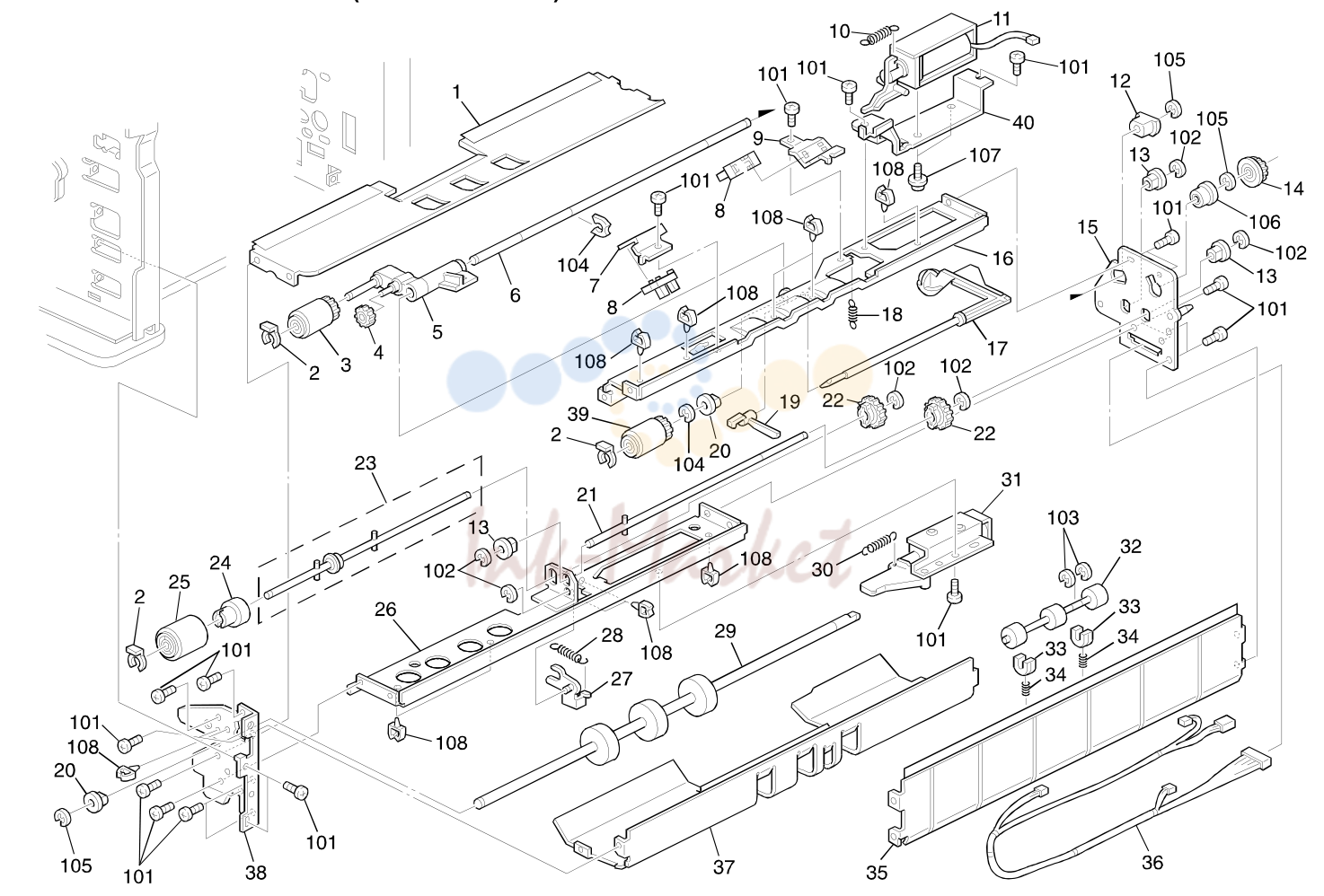

• 9. PAPER FEED SECTION 2 (A204/A206/A207)

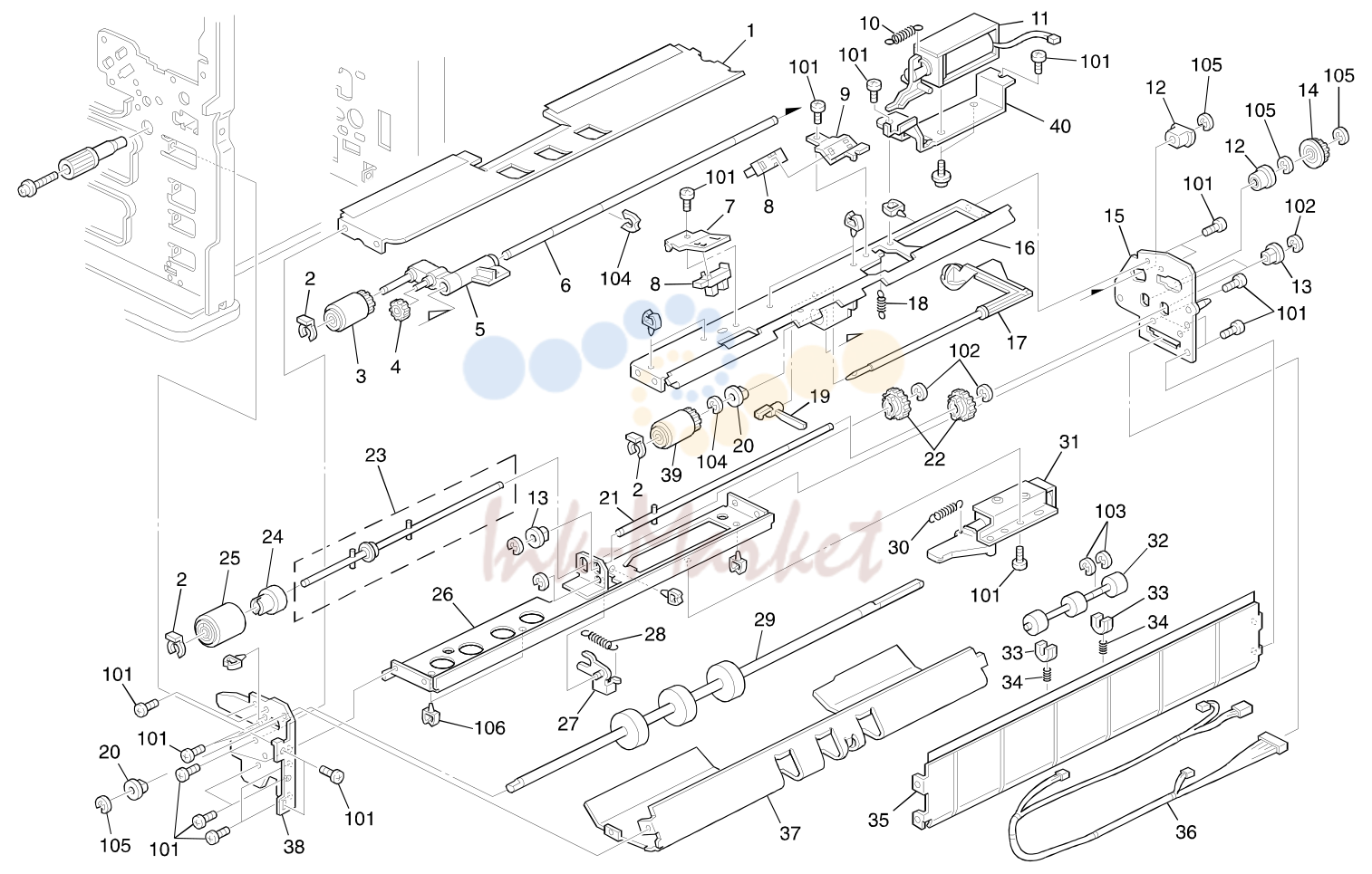

• 10. PAPER FEED SECTION 3 (A204/A206)

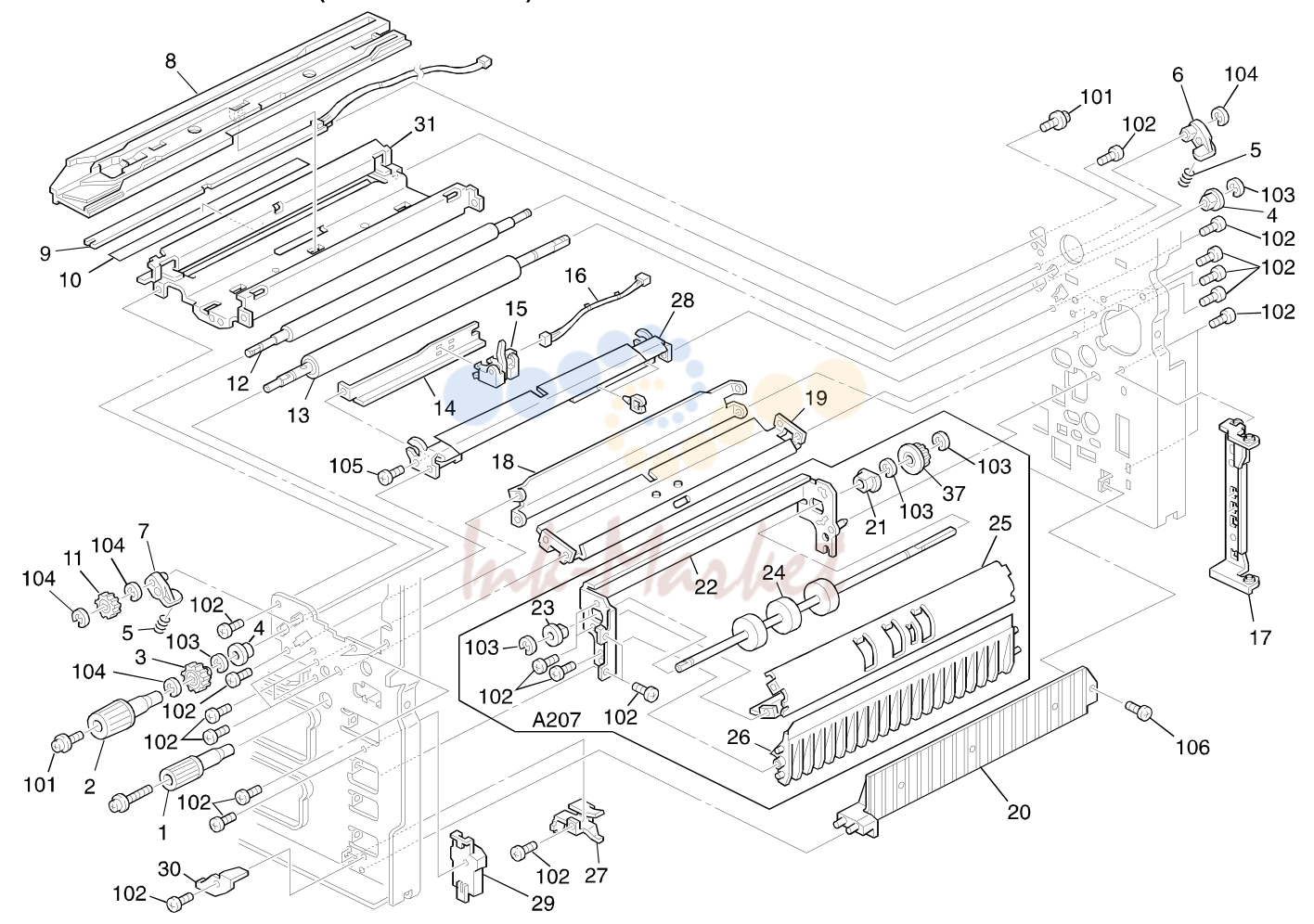

• 11. PAPER REGISTRATION (A204/A206/A207)

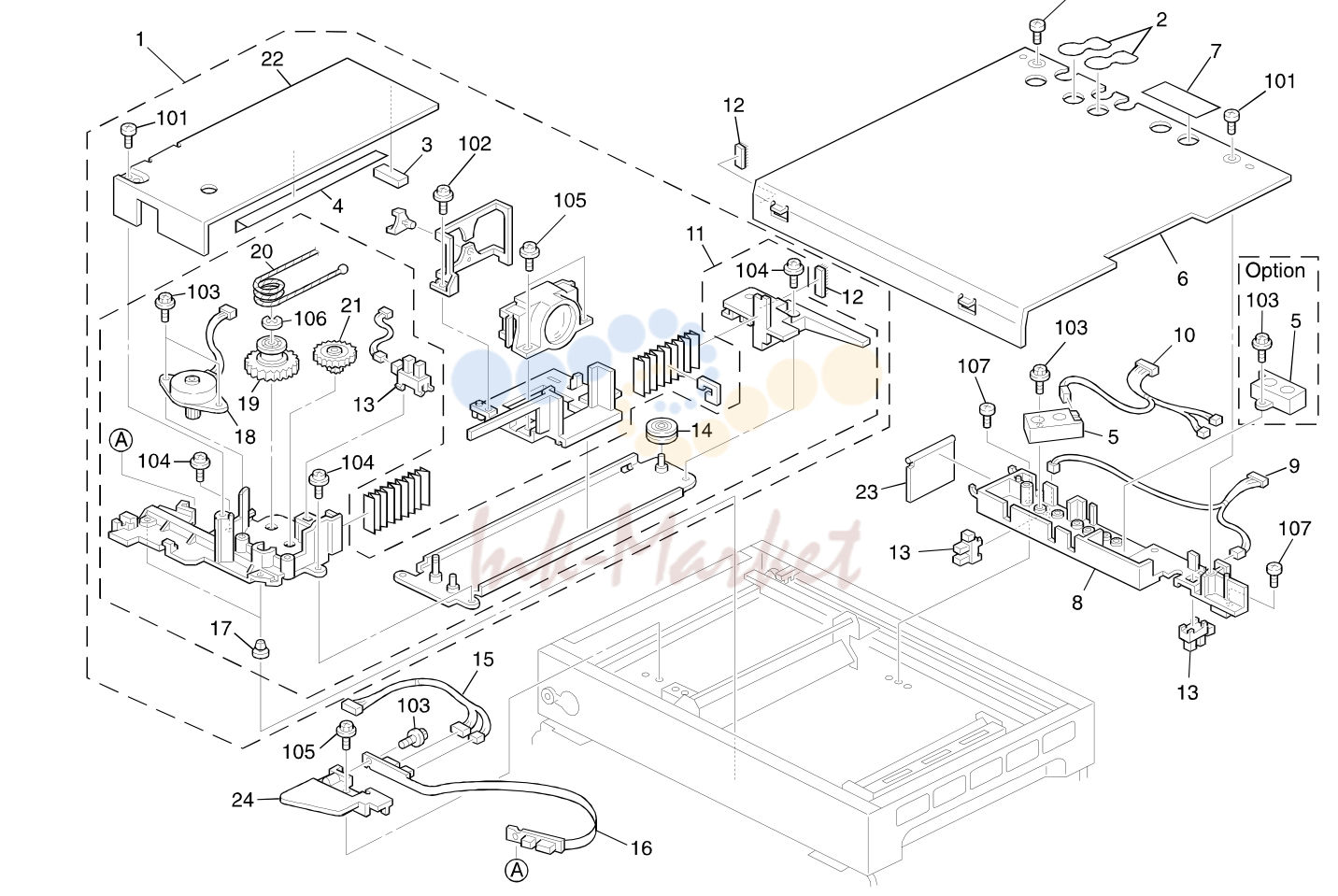

• 12. OPTICAL SECTION 1 (A204/A206/A207)

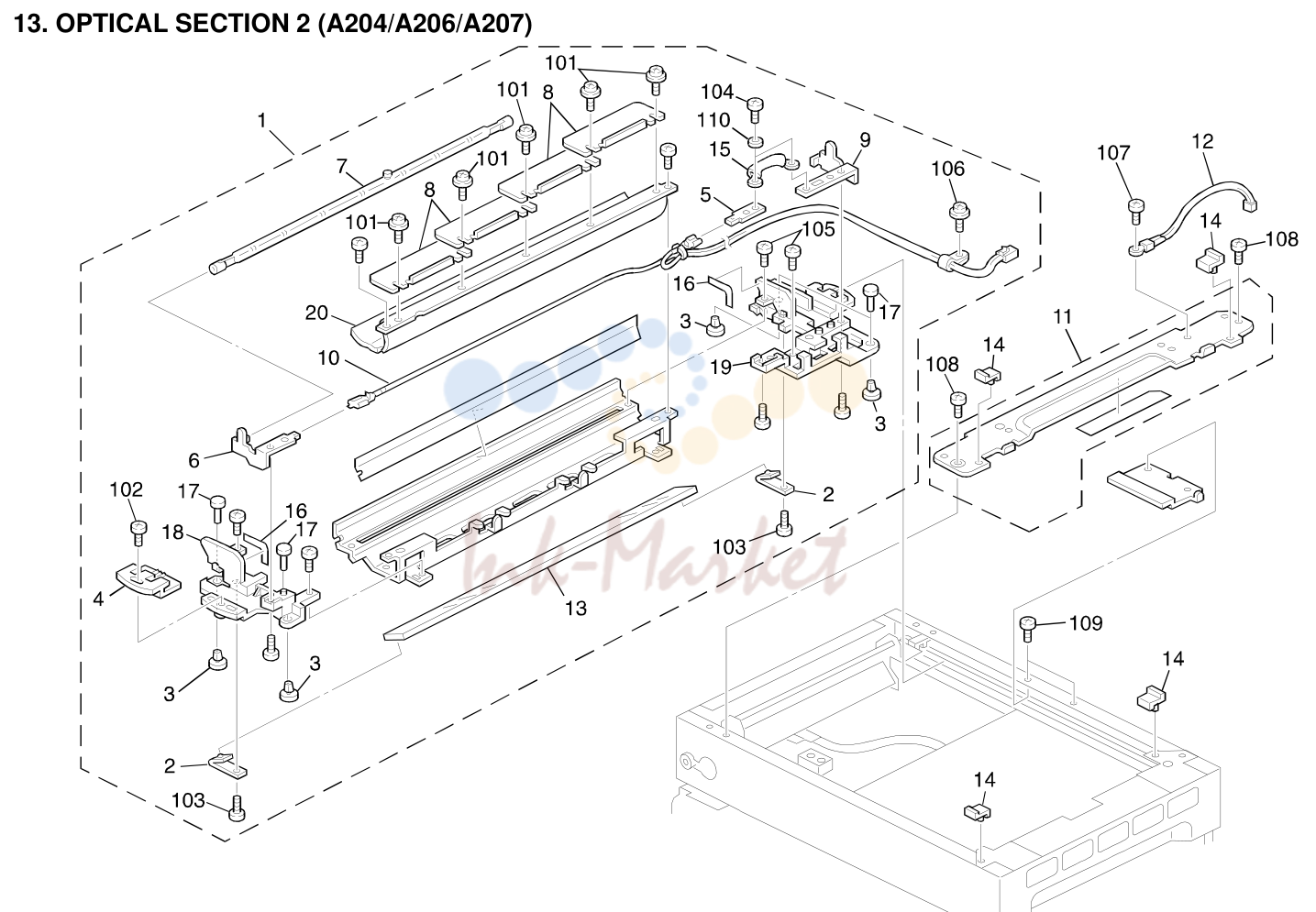

• 13. OPTICAL SECTION 2 (A204/A206/A207)

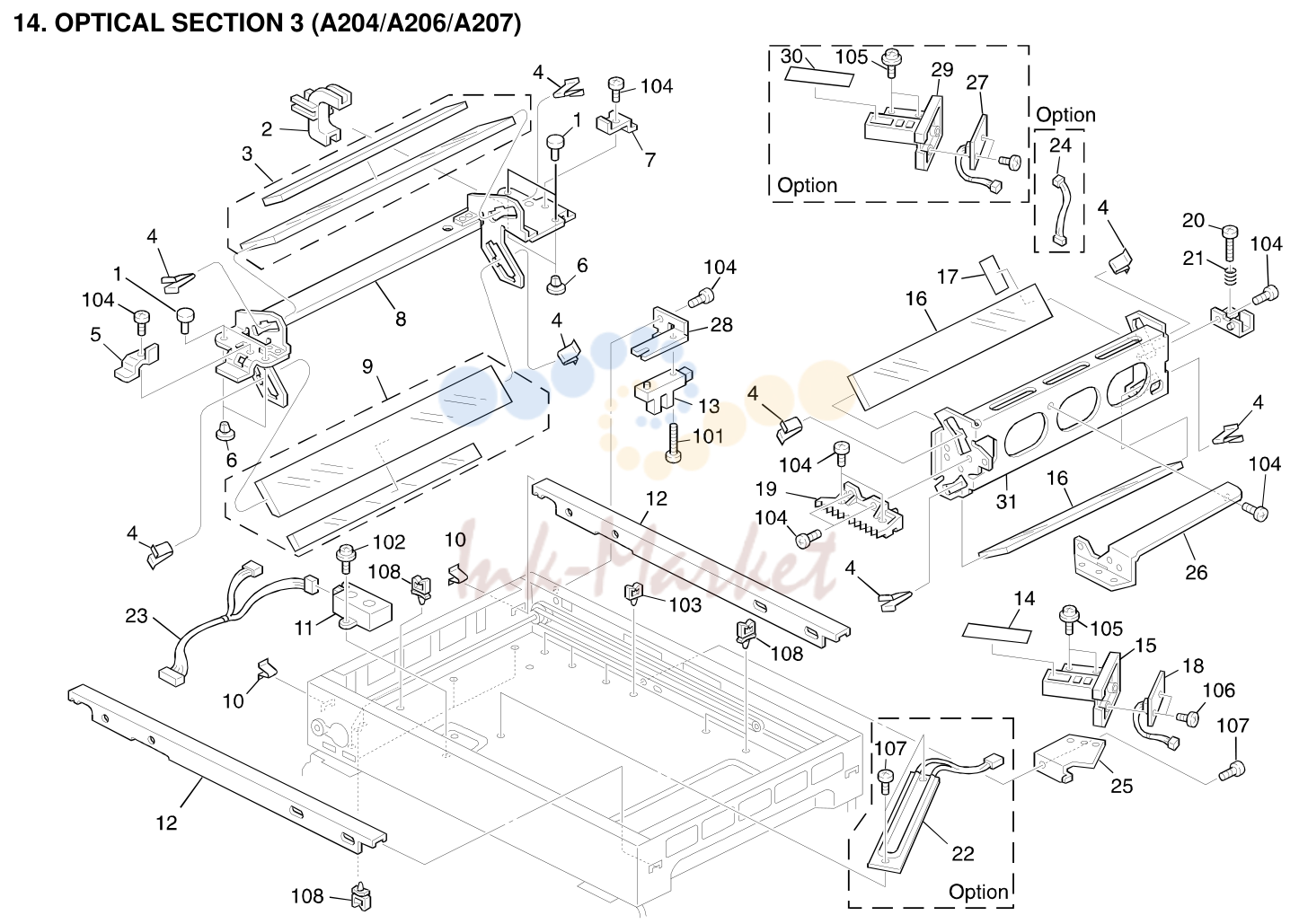

• 14. OPTICAL SECTION 3 (A204/A206/A207)
• 15. OPTICAL SECTION 4 (A204/A206/A207)
• 16. TONER SUPPLY UNIT (A204/A206/A207)
• 17. DEVELOPMENT UNIT (A204/A206/A207)
• 18. DRUM UNIT 1 (A204/A206/A207)
• 19. DRUM UNIT 2 (A204/A206/A207)
• 20. TRANSFER UNIT (A204/A206/A207)
• 21. FUSING UNIT 1 (A204/A206/A207)
• 22. FUSING UNIT 2 (A204/A206/A207)
• 23. DUPLEX TRAY 1 (A207)
• 24. DUPLEX TRAY 2 (A207)
• 25. DUPLEX TRAY 3 (A207)
• 26. DUPLEX TRAY 4 (A207)
• 27. PAPER EXIT SECTION (A204/A206/A207)
• 28. DRIVE SECTION 1 (A204/A206/A207)
• 29. DRIVE SECTION 2 (A204/A206/A207)
• 30. DRIVE SECTION 3 (A204/A206/A207)
• 31. ELECTRICAL SECTION 1 (A204/A206/A207)
• 32. ELECTRICAL SECTION 2 (A204/A206/A207)
• 33. ELECTRICAL SECTION 3 (A204/A206/A207)
• 34. FRAME SECTION 1 (A204/A206/A207)
• 35. FRAME SECTION 2 (A204/A206/A207)
• 36. MAIN CONTROL BOARD (A204/A206/A207)
• 37. DECAL AND DOCUMENT (A204/A206/A207)
• 38. SPECIAL TOOLS (A204/A206/A207)

1. LOCATION OF UNIT

№	Артикул	Альт. артикул	Описание
18	AA143416 запросить цену →		Stepped Screw - M4x3
1	A1531285 запросить цену →		Emblem (RIC)
19	AC042113 запросить цену →		Left Original Scale - A4
1	A1566413 запросить цену →		Emblem (SVN)
19	AC042117 запросить цену →		Left Original Scale - LT
1	A1536423 запросить цену →		Support Cover (INF)
20	AC012060 запросить цену →		Exposure Glass - A3t-3.2
2	A2041277 запросить цену →		Front Cover (A204)(RIC)
2	A2046412 запросить цену →		Front Cover (A204)(SVN)
21	AW100027 запросить цену →		Thermister
2	A2046422 запросить цену →		Front Cover (A204)(INF)
22	AC042120 запросить цену →		Rear Original Scale - A4
2	A2061277 запросить цену →		Front Cover (A206)(RIC)
22	AC042124 запросить цену →		Rear Original Scale - LT
2	A2066412 запросить цену →		Front Cover (A206)(SVN)
23	AA143417 запросить цену →		Shoulder Screw - M4x4
2	A2066422 запросить цену →		Front Cover (A206)(INF)
24	A1531251 запросить цену →		Upper Cover
25	A2041291 запросить цену →		Rear Cover
2	A2071277 запросить цену →		Front Cover (A207)(RIC)
2	A2076412 запросить цену →		Front Cover (A207)(SVN)
26	AA012080 запросить цену →		Dust Filter
2	A2076422 запросить цену →		Front Cover (A207)(INF)
27	A1551331 запросить цену →		LCT Rear Right Cover
27	A1531271 запросить цену →		Rear Right Cover
2	A1536403 запросить цену →		Front Cover (NRG)
3	A1531354 запросить цену →		Hinge Pin
28	AA001373 запросить цену →		Decal - Main Switch
29	A1341328 запросить цену →		Small Cap
4	AG070004 запросить цену →		Magnetic Catch
5	A1531360 запросить цену →		Operating Sheet (A204/A206)
30	A1531478 запросить цену →		Decal - 10key Zoom - A4/A3
30	A1531475 запросить цену →		Decal - 10key Zoom -lT/DLT
5	A1541360 запросить цену →		Operating Sheet (A207)
6	AG050074 запросить цену →		Registration Knob
31	A1531476 запросить цену →		Decal - Margin Adjustment - LT/DLT
31	A1531479 запросить цену →		Decal - Margin Adjustment - A4/A3
7	A1531352 запросить цену →		Right Lower Cover
8	A1531339 запросить цену →		Lower Inner Cover
32	A2041486 запросить цену →		Operation Panel Sheet - LT (A204/A206)
9	A1531351 запросить цену →		Upper Inner Cover
32	A2041487 запросить цену →		Operation Panel Sheet - A4 (A204/A206)
10	A1531261 запросить цену →		Front Right Cover
33	C2252867 запросить цену →		Decal - Cover - Panel - Nashua
11	AG050075 запросить цену →		Middle Knob
33	C2252866 запросить цену →		Decal - Key Top Cover
33	A1536409 запросить цену →		Decal - Keytop Cover
12	AG011344 запросить цену →		Operation Panel Ass‘y - A4 (A204/A206)
34	AW010065 запросить цену →		Auto Response Sensor
12	AG011345 запросить цену →		Operation Panel Ass’y - A4 (A207)
12	AG011340 запросить цену →		Operation Panel Ass‘y - LT (A204/A206)
35	A2046404 запросить цену →		Decal - Model Name - GES (A204)
35	A2046407 запросить цену →		Decal - Model Name - NST (A204)
12	AG011341 запросить цену →		Operation Panel Ass’y - LT (A207)
35	A2046414 запросить цену →		Decal - Model Name - REX (A204)
12	AG011350 запросить цену →		Operation Panel Ass‘y (A204/A206)(SVN)
12	AG011351 запросить цену →		Operation Panel Ass‘y (A207)(SVN)
35	A2066404 запросить цену →		Model Name Plate - GES (A206)
13	A1531469 запросить цену →		Panel Cover
35	A2066407 запросить цену →		Model Name Plate - NST (A206)
35	A2066414 запросить цену →		Model Name Plate - REX (A206)
14	AF043069 запросить цену →		Copy Tray
15	AF043076 запросить цену →		Copy Tray Slide
35	A2076404 запросить цену →		Model Name Plate - GES (A207)
35	A2076407 запросить цену →		Model Name Plate - NST (A207)
16	AF043077 запросить цену →		Copy Tray Guide
35	A2076414 запросить цену →		Model Name Plate - REX (A207)
17	A1531301 запросить цену →		Left Cover - A4
17	A1531302 запросить цену →		Left Cover - LT
36	AA001389 запросить цену →		Large Decal - Energy Star
101	09514016B запросить цену →		Philips Screw With Flat Washer - M4
102	09644008B запросить цену →		Tapping Screw With Flat Washer-m4x8
103	08025094 запросить цену →		Tapping Truss Head Screw - M4x8
104	03130040B запросить цену →		Philips Pan Head Screw - M3x4
105	09534008M запросить цену →		Screw - M4X8
106	09513006B запросить цену →		Philips Screw With Flat Washer-m3x6

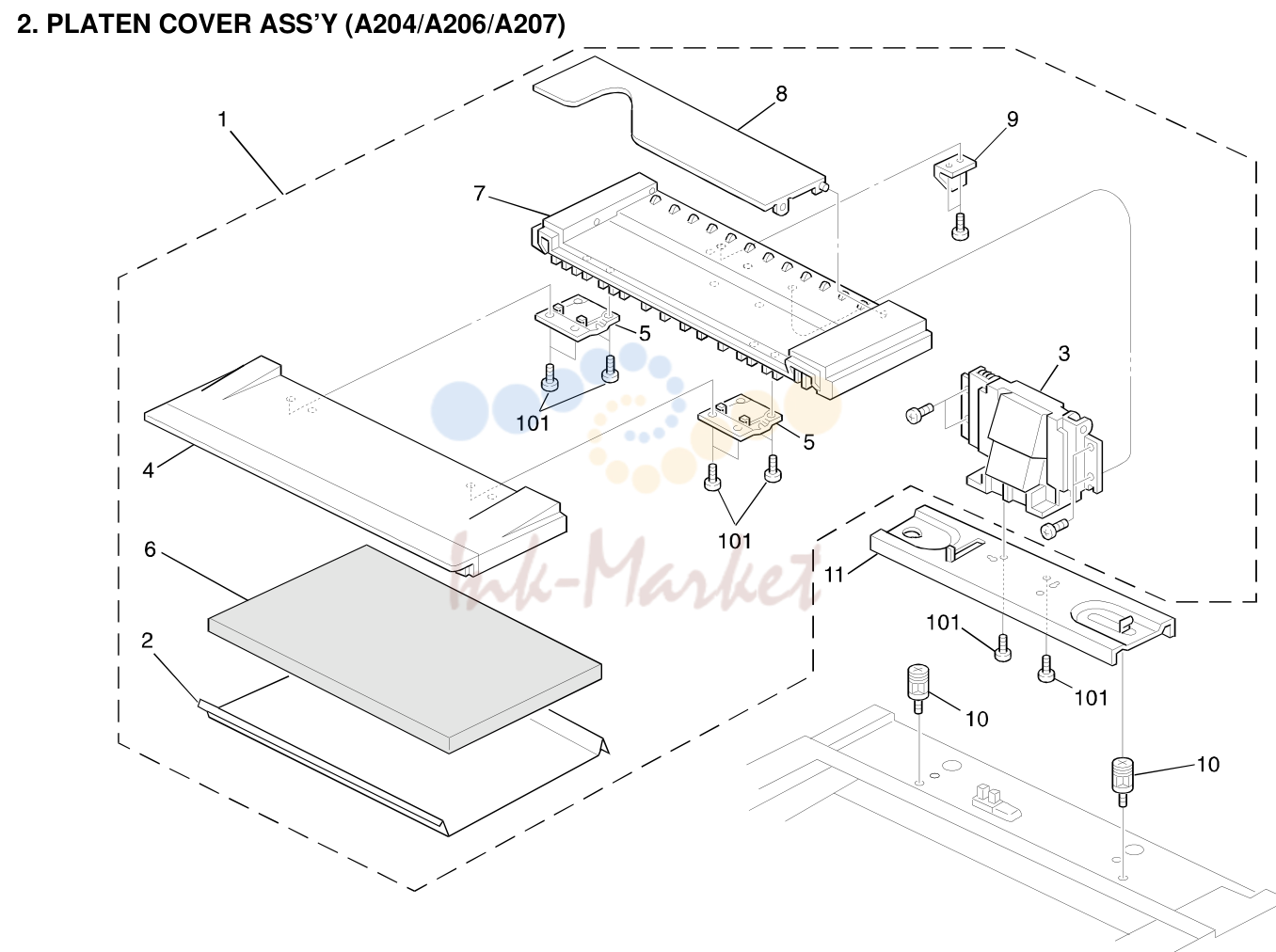

2. PLATEN COVER ASS’Y (A204/A206/A207)

№	Артикул	Альт. артикул	Описание
1	A1531369 запросить цену →		Platen cover Ass’y
101	04140142B запросить цену →		Binding Self Tapping Screw - M4x14
2	54482804 запросить цену →		Platen Cover Sheet
3	A1531370 запросить цену →		Platen Cover Hinge
4	A1341394 запросить цену →		Front Platen Cover
5	A0531957 запросить цену →		Flex Hinge - Platen Cover
6	AA162067 запросить цену →		Platen Cover Pad
7	A1341395 запросить цену →		Rear Platen Cover
8	A1341396 запросить цену →		Original Holder
9	A1531383 запросить цену →		Platen Cover Feeler
10	AA148447 запросить цену →		Guide Pin - Platen Cover
11	A1531380 запросить цену →		Platen Cover Bracket

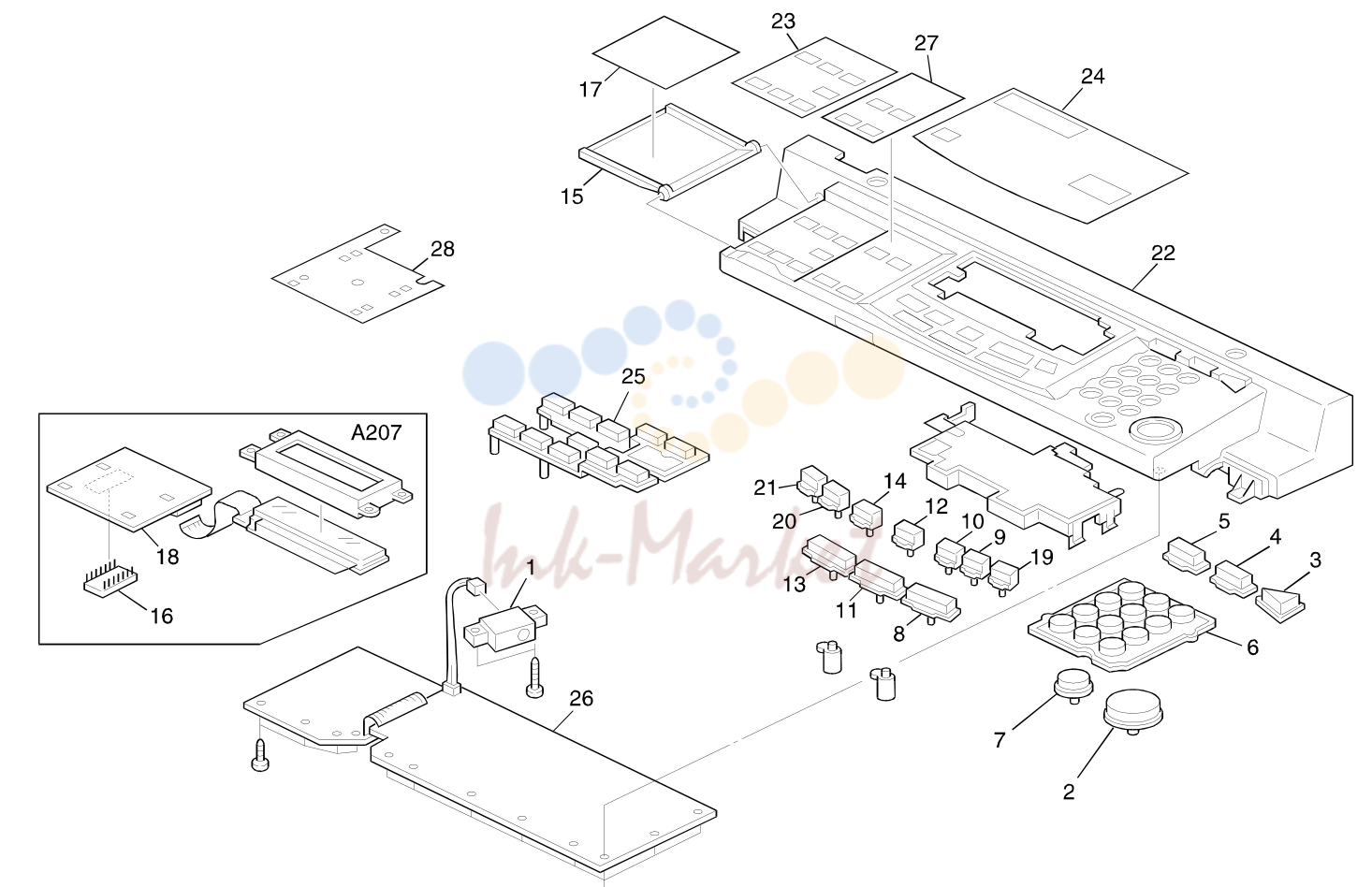

3. OPERATION PANEL UNIT (A204/A206/A207)

№	Артикул	Альт. артикул	Описание
20	A2071472 запросить цену →		Keytop - Enlarge (SVN)
1	AW010073 запросить цену →		Optics Sensor
21	A2041473 запросить цену →		Keytop - Reduce
2	A1531452 запросить цену →		Key-top Start
21	A2071473 запросить цену →		Keytop - Reduce (SVN)
2	A1561452 запросить цену →		Key-top Start (SVN)
3	A1531453 запросить цену →		Key-top Interrupt
22	A2041475 запросить цену →		Operation Panel Case - LT
22	A2041476 запросить цену →		Operation Panel Case - A4
3	A1561453 запросить цену →		Key-top Interrupt (SVN)
23	A2041481 запросить цену →		Sheet - LT
4	A1531454 запросить цену →		Key-top Mode Clear
4	A1561454 запросить цену →		Key-top Mode Clear (SVN)
23	A2041482 запросить цену →		Sheet - A4
5	A1531455 запросить цену →		Key-top Program
24	A2041477 запросить цену →		Display Panel - LT (A204/A206)
5	A1561455 запросить цену →		Key-top Program (SVN)
24	A2041478 запросить цену →		Display Panel - A4 (A204/A206)
24	A2071477 запросить цену →		Display Panel - LT (A207)
6	A1531456 запросить цену →		Key-top 10 Key
24	A2071478 запросить цену →		Display Panel - A4 (A207)
6	A1561456 запросить цену →		Key-top 10 Key (SVN)
7	A1531457 запросить цену →		Key-top Cler/Stop
25	A2041465 запросить цену →		Key-top - Sorter
7	A1561457 запросить цену →		Key-top Cler/Stop (SVN)
25	A2071465 запросить цену →		Key-top - Sorter (SVN)
26	A2065465 запросить цену →		Operation Panel Board - A4 (A204/A206)
8	A1531458 запросить цену →		Key-top Auto Density
8	A1561458 запросить цену →		Key-top Auto Density (SVN)
26	A2065460 запросить цену →		Operation Panel Board - LT (A204/A206)
9	A1531459 запросить цену →		Key-top Darker
26	A2075466 запросить цену →		Operation Panel Board - A4 (A207)
9	A1561459 запросить цену →		Key-top Darker (SVN)
26	A2075461 запросить цену →		Operation Panel Board - LT (A207)
27	A2071467 запросить цену →		Paper Exit Sheet - LT (A207)
10	A1531460 запросить цену →		Key-top Lighter
10	A1561460 запросить цену →		Key-top Lighter (SVN)
27	A2071480 запросить цену →		Paper Exit Sheet - A4 (A207)
11	A1531461 запросить цену →		Key-top Auto Paper Select
27	A2041480 запросить цену →		Sorter Sheet - A4 (A204/A206)
27	A2041479 запросить цену →		Sheet Sorter - LT (A204/A206)
11	A1561461 запросить цену →		Key-top Auto Paper Select (SVN)
28	A2055831 запросить цену →		Grounding Plate(A4)(A207)
12	A1531462 запросить цену →		Key-top Paper Select
12	A1561462 запросить цену →		Key-top Paper Select (SVN)
13	A1531463 запросить цену →		Key-top Full Size
13	A1561463 запросить цену →		Key-top Full Size (SVN)
14	A1531464 запросить цену →		Key-top Auto Reduce/Enlarge
14	A1561464 запросить цену →		Key-top Auto Reduce/Enlarge (SVN)
101	08025094 запросить цену →		Tapping Truss Head Screw - M4x8
15	A1531469 запросить цену →		Panel Cover
16	A1545458 запросить цену →		IC - Operation (A207)
102	09644006B запросить цену →		Tapping Screw With Flat Washer-m4x6

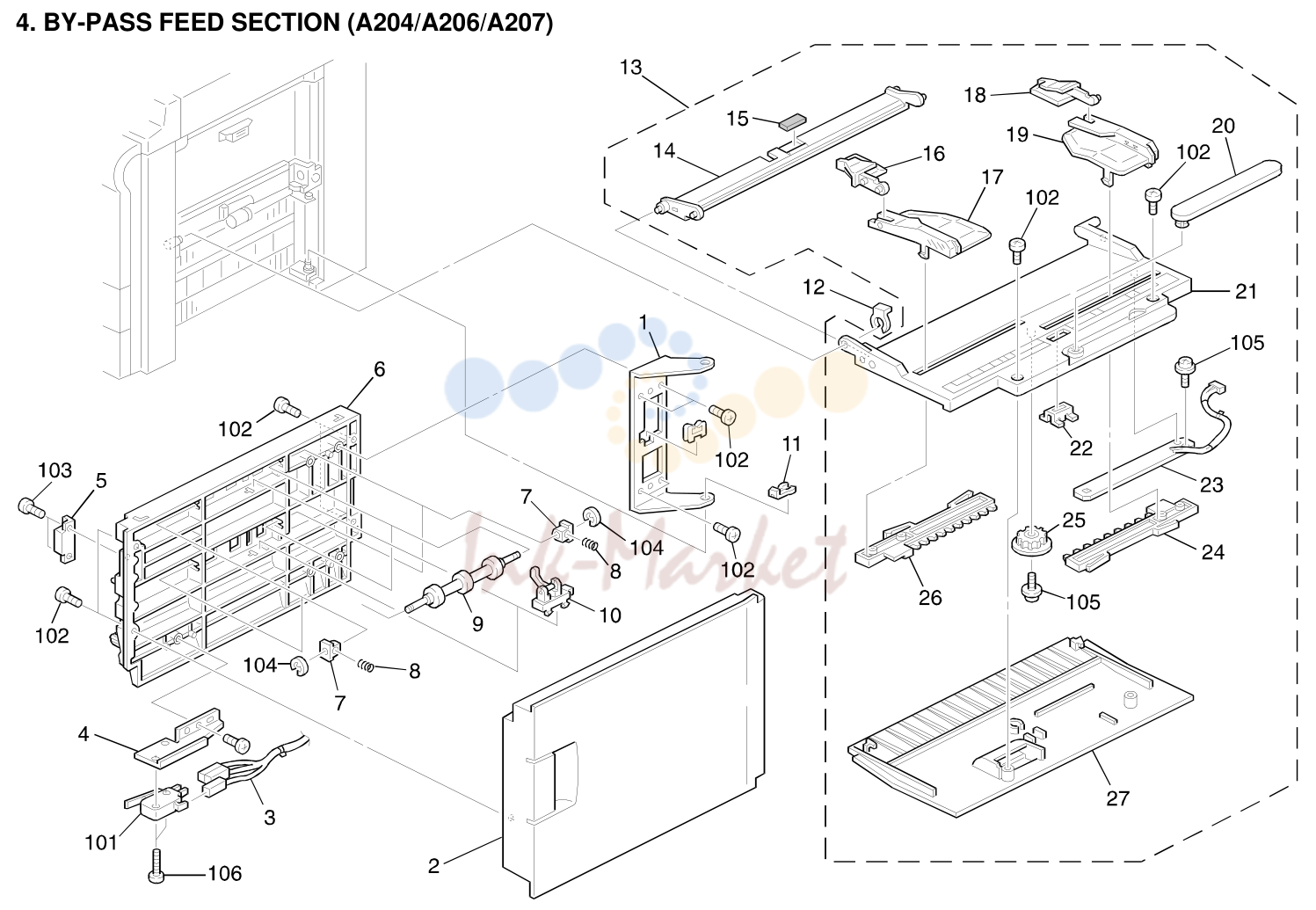

4. BY-PASS FEED SECTION (A204/A206/A207)

№	Артикул	Альт. артикул	Описание
1	A1342586 запросить цену →		Hinge Bracket (A204)
101	12042356 запросить цену →		Micro Switch - Am51612a531
2	A1342591 запросить цену →		Vertical Transfer (A204)
102	04140082W запросить цену →		Tapping Screw With Flat Washer-m4x8
103	08025085 запросить цену →		Tapping Screw - M4x8
3	A1345316 запросить цену →		Vertical Transfer Harness (A204)
4	A1342587 запросить цену →		Switch Bracket (A204)
104	07200030E запросить цену →		Retaining Ring - M3
5	AG070004 запросить цену →		Magnetic Catch (A204)
105	09653006B запросить цену →		Tapping Screw With Flat Washer M3x6
106	03130140B запросить цену →		Philips Pan Head Screw - M3x14
6	A1342585 запросить цену →		Vertical Transfer Guide Plate (A204)
7	AA080034 запросить цену →		Bushing - 4x5x7 (A204)
8	AA063538 запросить цену →		Spring - 10mm (A204)
9	AF020330 запросить цену →		Vertical Driven Roller (A204)
10	AW020069 запросить цену →		Photointerruptor (A204)
11	54472681 запросить цену →		Snap Ring (A204)
12	52152621 запросить цену →		Snap Ring - M6
13	A1342692 запросить цену →		By-pass Feed Table Ass’y
14	A1342741 запросить цену →		By-pass Feed Entrance Guide
15	54472927 запросить цену →		Friction Pad - B
16	A1342721 запросить цену →		Front Paper Guide
17	A1342711 запросить цену →		Front Side Fence
18	A1342726 запросить цену →		Rear Paper Guide
19	A1342716 запросить цену →		Rear Side Fence
20	A1342701 запросить цену →		By-pass Feed Guide
21	A1342697 запросить цену →		By-pass Feed Table
22	A1342705 запросить цену →		Magnet Catch Plate
23	A1345282 запросить цену →		Paper Size Sensor Board
24	A1342706 запросить цену →		Rear Fence Rack
25	G0113305 запросить цену →		Gear - 16T
26	A1342707 запросить цену →		Front Fence Rack
27	A1342746 запросить цену →		By-pass Feed Cover

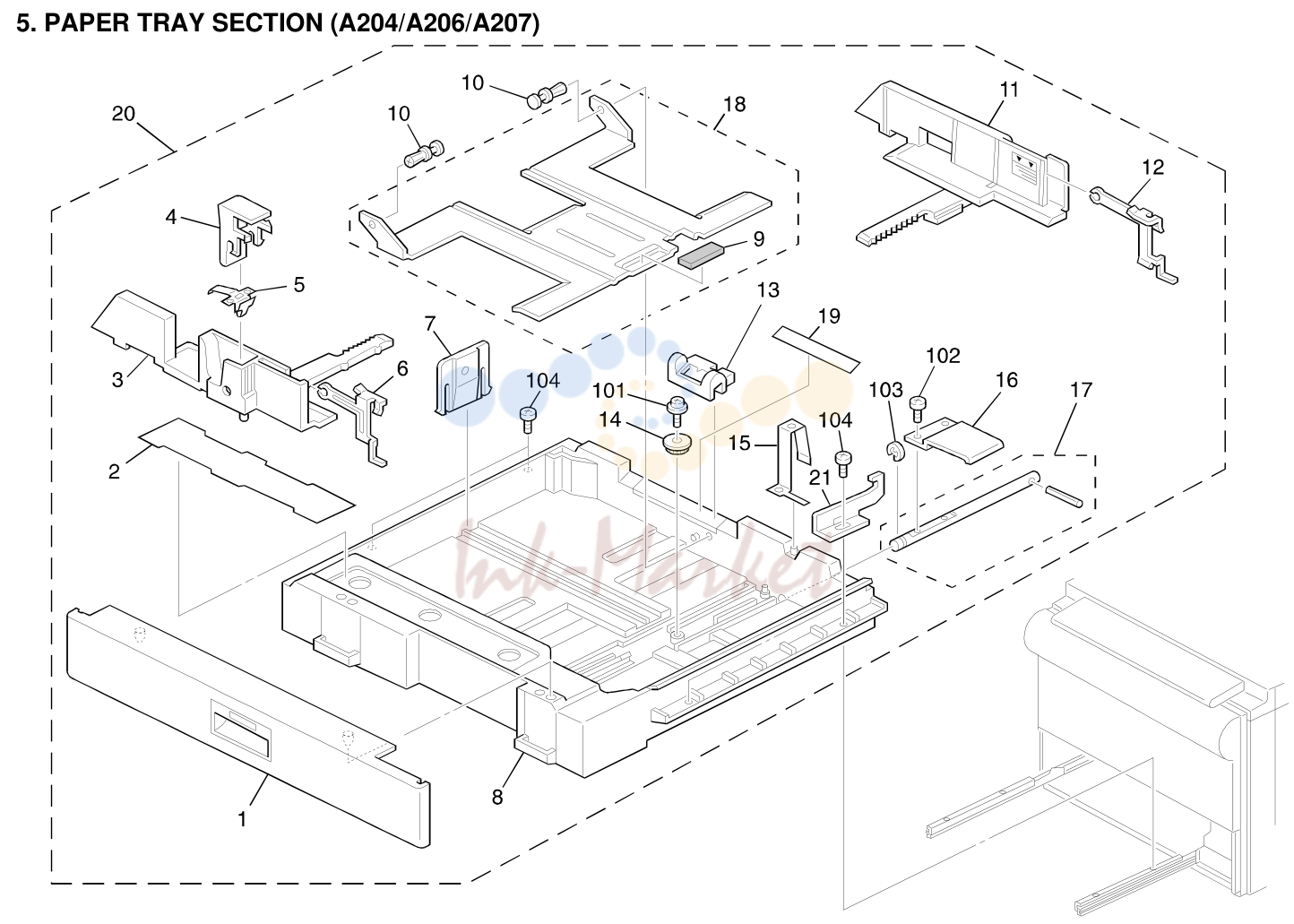

5. PAPER TRAY SECTION (A204/A206/A207)

№	Артикул	Альт. артикул	Описание
1	A1342956 запросить цену →		Paper Feed Front Cover
101	09654008B запросить цену →		Tapping Screw - M4
2	A1342997 запросить цену →		Decal - Paper Setting
102	04340060B запросить цену →		Pan Head Self-tapping Screw - M4x6
103	07200060E запросить цену →		Retaining Ring - M6
3	AF016084 запросить цену →		Front Side Fence
4	A1342976 запросить цену →		Stopper Lever
104	03440060F запросить цену →		Philips Truss Head Screw - M4x6
5	A1342978 запросить цену →		Spring Plate
6	A1532991 запросить цену →		Front Side Fence Guide
7	AF017012 запросить цену →		End Fence
8	A2042953 запросить цену →		Paper Tray
9	AF013014 запросить цену →		Bottom Plate Pad
10	A0482838 запросить цену →		Nylon Rivet
11	AF016085 запросить цену →		Rear Side Fence
12	A1532992 запросить цену →		Rear Side Fence Guide
13	AF015027 запросить цену →		Paper Size Slider
14	AB013868 запросить цену →		Gear - 16Z
15	A1342968 запросить цену →		Grounding Plate
16	A2042972 запросить цену →		Bottom Lift Lever
17	A2042971 запросить цену →		Bottom Lift Shaft
18	A1342986 запросить цену →		Bottom Plate
19	A1532995 запросить цену →		Decal Paper Size - LT
19	A1532996 запросить цену →		Decal Paper Size - A4
20	A1342952 запросить цену →		Universal Tray
21	A1342960 запросить цену →		Paper Tray Stopper

6. LCT UNIT 1 (A206/A207)

№	Артикул	Альт. артикул	Описание
36	AF020330 запросить цену →		Vertical Driven Roller
1	A1556324 запросить цену →		End Fence
2	A1556113 запросить цену →		Decal - Paper Set
37	AA080034 запросить цену →		Bushing - 4x5x7
3	A1556207 запросить цену →		Cover Bracket
38	A1556112 запросить цену →		Spacer - LCT
4	A1556303 запросить цену →		Fix Hinge
39	A1556270 запросить цену →		Cushion
5	A1556302 запросить цену →		Hinge Angle
6	A1556101 запросить цену →		LCT Upper Cover
7	A3353251 запросить цену →		Top Cover Hinge
8	A1556201 запросить цену →		LCT Hinge Bracket
9	A1556251 запросить цену →		Upper Stay
10	A1556312 запросить цену →		Rear Paper Holder
11	A1556313 запросить цену →		Support Guide
12	A1556307 запросить цену →		Rear Side Fence
13	A4212543 запросить цену →		Friction Pad
14	A1556142 запросить цену →		LCT Paper Tray
15	A1556221 запросить цену →		LCT Rear Cover
16	A1556231 запросить цену →		LCT Right Cover
17	A1556191 запросить цену →		LCT Front Cover
18	A1556181 запросить цену →		Knob
19	A1556171 запросить цену →		Grip Bracket
20	AA063239 запросить цену →		Spring - Handle
21	A1556170 запросить цену →		Hinge Bracket
22	A1556306 запросить цену →		Front Side Fence
23	A1556311 запросить цену →		Front Paper Holder
24	A1556321 запросить цену →		Front Spring Plate
25	A1556322 запросить цену →		Rear Sprig Plate
26	A1556241 запросить цену →		LCT Harness Cover
27	A1556151 запросить цену →		Vertical Transport Guide
28	AW020069 запросить цену →		Photointerruptor
29	A1556152 запросить цену →		Switch Bracket
30	A1556169 запросить цену →		Hinge Holder
31	A1556160 запросить цену →		Lower Hinge
101	04340060B запросить цену →		Pan Head Self-tapping Screw - M4x6
32	A1556175 запросить цену →		LCT Positioning Plate
102	04140080B запросить цену →		Binding Self-tapping Screw - M4x8
103	08025094 запросить цену →		Tapping Truss Head Screw - M4x8
33	A1555349 запросить цену →		LCT Vertical Harness
104	12042356 запросить цену →		Micro Switch - Am51612a531
34	A1556162 запросить цену →		Cushion
105	04330140B запросить цену →		Pan Head Self-tapping Screw - M3x14
35	A1556114 запросить цену →		Caution Decal - LCT

7. LCT UNIT 2 (A206/A207)

№	Артикул	Альт. артикул	Описание
101	04340060B запросить цену →		Pan Head Self-tapping Screw - M4x6
1	A1556143 запросить цену →		Left Bracket
102	08025236 запросить цену →		Binding Self-tapping Screw - M4x8
2	A1556148 запросить цену →		Paper End Sensor Feeler
103	04430060B запросить цену →		Hexagon Tapping Screw - M3x6
3	A1556147 запросить цену →		Paper End Sensor Bracket
104	07200060E запросить цену →		Retaining Ring - M6
4	A1555348 запросить цену →		Paper End Sensor Harness
5	A1556203 запросить цену →		Paper Tray Stay
105	12042355 запросить цену →		Micro Switch - Am51632a531
6	A1556153 запросить цену →		Upper Hinge
106	06230160E запросить цену →		Spring Pin - 3x16mm
7	AW020075 запросить цену →		Photointerrupter
107	11050196 запросить цену →		Harness Clamp
8	AX050090 запросить цену →		Motor - DC 24v 36w
108	11050197 запросить цену →		Wire Saddle
109	11050192 запросить цену →		Locking Support
9	AB030281 запросить цену →		Timing Pulley - 28Z
10	A3354351 запросить цену →		Guide Roller
11	A1556136 запросить цену →		Lift Sensor Bracket
12	AA043456 запросить цену →		Timing Belt - S3M167
13	59252258 запросить цену →		Stopper Chain
14	AB011133 запросить цену →		Gear - 49Z
15	AA140576 запросить цену →		LCT Drive Shaft
16	AG070004 запросить цену →		Magnetic Catch
17	A1556141 запросить цену →		Tray Bottom Plate
18	A1555165 запросить цену →		LCT Main Board
19	A1556145 запросить цену →		Tray Cover
20	A1556118 запросить цену →		Spring Plate
21	A1556116 запросить цену →		Safety Switch Bracket
22	A3003155 запросить цену →		Stepped Screw - M25x32
23	A1556117 запросить цену →		Safety Switch Lever
24	A1555314 запросить цену →		LCT Relay Harness
25	A3354352 запросить цену →		Timing Belt Clamp
26	50530223 ✓ в наличии		Bushing - 8mm
27	A1555170 запросить цену →		Push Switch
28	A1556125 запросить цену →		Rear Side Bracket
29	A1556110 запросить цену →		Front Side Plate - LCT
30	A1556215 запросить цену →		Harness Guide
31	A1555342 запросить цену →		LCT Harness
32	A3351341 запросить цену →		Chain Hook

8. PAPER FEED SECTION 1 (A204/A206/A207)

№	Артикул	Альт. артикул	Описание
34	A1552667 запросить цену →		Lift Sensor Feeler
1	A1342688 запросить цену →		Positioning Plate
2	A1342660 запросить цену →		Paper Feed Feeler
35	AA143219 запросить цену →		Stepped Screw
3	A1342661 запросить цену →		Feeler Roller
4	A1342670 запросить цену →		By-pass Feed Cover
5	A1342658 запросить цену →		Grounding Plate
6	A1342656 запросить цену →		Stopper Plate
7	AF031025 запросить цену →		Feed Roller
8	54472681 запросить цену →		Snap Ring
9	AB011343 запросить цену →		Idle Gear - 23z
10	AF030024 запросить цену →		Pick-up Roller
11	AA140534 запросить цену →		Feed Shaft (A204)
11	AA140575 запросить цену →		Paper Feed Shaft (A206/A207)
12	AX200101 запросить цену →		Magnetic Clutch - 2.5kgf 35z
13	AA083010 запросить цену →		Clutch Roller - 6x14x10
14	A1345311 запросить цену →		By-pass Feed Harness
15	A1342659 запросить цену →		By-pass Feed Housing
16	AW020075 запросить цену →		Photointerrupter
17	AW500012 запросить цену →		Push Switch
18	A1342662 запросить цену →		Grounding Plate
19	A1532560 запросить цену →		Rear Guide Plate
20	A1342663 запросить цену →		Separation Guide
21	AF032025 запросить цену →		Separation Roller
22	A1342674 запросить цену →		Torque Limitter - 400fg (A204)
22	A2062804 запросить цену →		Torque-limiter (A206/A207)
23	A1342668 запросить цену →		Separation Driven Shaft
24	AA080037 запросить цену →		Bushing - 6 Mm
25	AA063499 запросить цену →		Pressure Spring
26	A1342689 запросить цену →		Gear Cover
101	07200040E запросить цену →		Retaining Ring - M4
27	AB011344 запросить цену →		Gear - 16Z
102	08053480 запросить цену →		Bushing - 6mm
28	AB011345 запросить цену →		Gear - 20Z
29	A1342667 запросить цену →		Separation Drive Shaft
103	04140080B запросить цену →		Binding Self-tapping Screw - M4x8
30	A1342654 запросить цену →		Pick-up Arm
104	06220100E запросить цену →		Spring Pin - 2x10mm
31	AB011346 запросить цену →		Gear - 27Z
105	08025237 запросить цену →		Binding Self-tapping Screw - M4x10
106	04340060B запросить цену →		Pan Head Self-tapping Screw - M4x6
32	A1552682 запросить цену →		Lift Sensor Bracket

9. PAPER FEED SECTION 2 (A204/A206/A207)

№	Артикул	Альт. артикул	Описание
36	A1345315 запросить цену →		Relay Harness - Lower Paper Feed
1	A1342839 запросить цену →		Reverse Guide Plate
2	A1342846 запросить цену →		Lower Guide Plate
3	AF030025 запросить цену →		Pick-up Feed Roller
38	A1342821 запросить цену →		Front Side Plate
4	AF031026 запросить цену →		Paper Feed Roller
40	A1342868 запросить цену →		Solenoid Bracket
5	A2042860 запросить цену →		Pickup Arm
6	AA140542 запросить цену →		Feed Roller Shaft
7	A1302876 запросить цену →		Paper End Sensor Bracket
8	AW020075 запросить цену →		Photointerrupter
9	A1342873 запросить цену →		Positioning Sensor Bracket
10	AA060577 запросить цену →		Release Spring
11	A1342866 запросить цену →		Pick-up Solenoid
12	AA083009 запросить цену →		Clutch Roller - 8x18x11
13	AA082046 запросить цену →		Bushing - 6x12x6
14	AB030466 запросить цену →		Timing Pulley - 20Z
15	A1342826 запросить цену →		Rear Side Plate
16	A1342855 запросить цену →		Lower Feed Stay
17	A1342862 запросить цену →		Paper End Sensor Feeler
18	AA060523 запросить цену →		Pick-up Pressure Sping
19	A1342863 запросить цену →		Paper End Sensor Lever
20	AA082047 запросить цену →		Bushing - 8x16x7
21	A1342830 запросить цену →		Drive Shaft
22	AB013420 запросить цену →		Gear - 18Z
23	A1342832 запросить цену →		Driven Shaft Ass’y
24	A1342885 запросить цену →		Torque Limitter
25	AF032027 запросить цену →		Separation Roller
26	A1342790 запросить цену →		Reverse Stay
101	04340060B запросить цену →		Pan Head Self-tapping Screw - M4x6
27	A1342795 запросить цену →		Pressure Lever
102	07200040E запросить цену →		Retaining Ring - M4
28	AA060636 запросить цену →		Pressure Spring
29	AF020322 запросить цену →		Lower Drive Roller - Transport
103	07200030E запросить цену →		Retaining Ring - M3
30	AA060575 запросить цену →		Release Spring
104	08050088 запросить цену →		Retaining Ring - M6
105	07200060E запросить цену →		Retaining Ring - M6
31	A1342810 запросить цену →		Release Solenoid
106	07423808 запросить цену →		Ball Bearing - 8x16x5
32	AF020329 запросить цену →		Relay Roller
107	03530040B запросить цену →		Screw - M3X4
33	AA080156 запросить цену →		Bushing - M4
108	11050199 запросить цену →		Clamp
34	AA063487 запросить цену →		Spring - 10mm

10. PAPER FEED SECTION 3 (A204/A206)

№	Артикул	Альт. артикул	Описание
36	A1305314 запросить цену →		Relay Harness - Paper Feed
1	A1342839 запросить цену →		Reverse Guide Plate
2	A1302845 запросить цену →		Upper Guide Plate
3	AF030025 запросить цену →		Pick-up Feed Roller
38	A1302820 запросить цену →		Front Upper Side Plate
4	AF031026 запросить цену →		Paper Feed Roller
5	A1342654 запросить цену →		Pick-up Arm
40	A1342868 запросить цену →		Solenoid Bracket
6	AA140542 запросить цену →		Feed Roller Shaft
7	A1302876 запросить цену →		Paper End Sensor Bracket
8	AW020075 запросить цену →		Photointerrupter
9	A1302871 запросить цену →		Sensor Bracket
10	AA060577 запросить цену →		Release Spring
11	A1342866 запросить цену →		Pick-up Solenoid
12	AA083009 запросить цену →		Clutch Roller - 8x18x11
13	AA082046 запросить цену →		Bushing - 6x12x6
14	AB030466 запросить цену →		Timing Pulley - 20Z
15	A1302824 запросить цену →		Rear Upper Side Plate
16	A1302850 запросить цену →		Upper Feed Stay
17	A1342862 запросить цену →		Paper End Sensor Feeler
18	AA060523 запросить цену →		Pick-up Pressure Sping
19	A1342863 запросить цену →		Paper End Sensor Lever
20	AA082047 запросить цену →		Bushing - 8x16x7
21	A1342830 запросить цену →		Drive Shaft
22	AB013420 запросить цену →		Gear - 18Z
23	A1342832 запросить цену →		Driven Shaft Ass’y
24	A1342885 запросить цену →		Torque Limitter
25	AF032027 запросить цену →		Separation Roller
26	A1342790 запросить цену →		Reverse Stay
27	A1342795 запросить цену →		Pressure Lever
28	AA060636 запросить цену →		Pressure Spring
29	AF020321 запросить цену →		Paper Feed Drive Roller
101	04340060B запросить цену →		Pan Head Self-tapping Screw - M4x6
102	07200040E запросить цену →		Retaining Ring - M4
30	AA060575 запросить цену →		Release Spring
31	A1342810 запросить цену →		Release Solenoid
103	07200030E запросить цену →		Retaining Ring - M3
32	AF020329 запросить цену →		Relay Roller
104	08050088 запросить цену →		Retaining Ring - M6
33	AA080156 запросить цену →		Bushing - M4
105	07200060E запросить цену →		Retaining Ring - M6
34	AA063487 запросить цену →		Spring - 10mm
106	11050199 запросить цену →		Clamp

11. PAPER REGISTRATION (A204/A206/A207)

№	Артикул	Альт. артикул	Описание
1	AG050075 запросить цену →		Middle Knob
101	09513006B запросить цену →		Philips Screw With Flat Washer-m3x6
2	AG050074 запросить цену →		Registration Knob
102	04340060B запросить цену →		Pan Head Self-tapping Screw - M4x6
103	07200060E запросить цену →		Retaining Ring - M6
3	AB013485 запросить цену →		Gear - 20Z
4	54742152 запросить цену →		Bushing - 8x12x12mm
104	07200040E запросить цену →		Retaining Ring - M4
5	AA063539 запросить цену →		Spring - Registration Roller
105	03130040B запросить цену →		Philips Pan Head Screw - M3x4
106	04140080B запросить цену →		Binding Self-tapping Screw - M4x8
6	AA080172 запросить цену →		Bushing
7	AA080171 запросить цену →		Bushing
8	A1533095 запросить цену →		Development Rail
9	A2042101 запросить цену →		P.T.L. Lamp Ass‘y
10	A1533114 запросить цену →		Transfer Entrance Guide
11	AB013486 запросить цену →		Gear - 14Z
12	AF021052 запросить цену →		Upper Registration Roller
13	AF020316 запросить цену →		Lower Registration Roller
14	A1342557 запросить цену →		Regist Sensor Bracket
15	AW020068 запросить цену →		Photointerruptor
16	A1535333 запросить цену →		Ct Harness
17	A1342580 запросить цену →		Vertical Transfer Hunge (A204)
18	A1532563 запросить цену →		Middle Guide Plate
19	A1532558 запросить цену →		Upper Registration Guide
20	A1342895 запросить цену →		Vertical Relay Guide
21	AA083009 запросить цену →		Clutch Roller - 8x18x11 (A207)
22	A1342900 запросить цену →		Duplex Stay (A207)
23	AA082047 запросить цену →		Bushing - 8x16x7 (A207)
24	AF020321 запросить цену →		Paper Feed Drive Roller (A207)
25	A1342903 запросить цену →		Upper Guide Plate - Duplex Feed (A207)
26	A2042904 запросить цену →		Lower Guide Plate - Duplex Feed (A207)
27	A1342582 запросить цену →		Sensor Bracket - Vertical Transfer (A204)
28	A1342554 запросить цену →		Lower Registration Guide
29	A1556164 запросить цену →		Positioning Guide
30	A1556168 запросить цену →		Vertical Support Guide
31	A1533110 запросить цену →		Upper Resist Guide Plate
32	AB030466 запросить цену →		Timing Pulley - 20Z

12. OPTICAL SECTION 1 (A204/A206/A207)

№	Артикул	Альт. артикул	Описание
1	A2041840 запросить цену →		Lens Magnification Unit
101	08025237 запросить цену →		Binding Self-tapping Screw - M4x10
2	AA150369 запросить цену →		Original Sensor Seal
102	04130062B запросить цену →		Tapping Screw - M3x6
3	AA151941 запросить цену →		Right Shield - Development Case
103	08025232 запросить цену →		Binding Self-tapping Screw - M3x8
4	AA150368 запросить цену →		Shielding Plate - Lens Cover
104	09514006B запросить цену →		Philips Screw With Washer - M4x6
5	AW010068 запросить цену →		Original Length Sensor
105	09653008W запросить цену →		Tapping Screw With Flat Washer-m3x8
106	07200040E запросить цену →		Retaining Ring - M4
6	A1531961 запросить цену →		Lens Cover
7	A1111753 запросить цену →		Seal - 0.1x18x49
107	04140080B запросить цену →		Binding Self-tapping Screw - M4x8
8	A1531971 запросить цену →		Original Sensor Bracket
9	A1535392 запросить цену →		Optical Harness
10	A1535391 запросить цену →		Optical Harness
11	A2041844 запросить цену →		Lens Drive Unit
12	AA152330 запросить цену →		Magnification Seal
13	AW020075 запросить цену →		Photointerrupter
14	AB032059 запросить цену →		Driven Pulley
15	A1535395 запросить цену →		Optical Harness
16	A1535141 запросить цену →		Lens Drive Harness
17	A0691883 запросить цену →		Shoe - Scanner
18	A2045212 запросить цену →		Lens Drive Motor - DC24V 38W
19	AB017360 запросить цену →		Gear Pulley
20	AA050086 запросить цену →		Lens Drive Wire - Horizontal
21	AB017361 запросить цену →		Gear - 24Z/56Z
22	A1531850 запросить цену →		Lens Cover
23	A1531974 запросить цену →		Original Sensor Sheading Plate
24	A1531861 запросить цену →		Harness Bracket

13. OPTICAL SECTION 2 (A204/A206/A207)

№	Артикул	Альт. артикул	Описание
1	A2041790 запросить цену →		Scanner Unit -97V 310W (120V)
101	09513006B запросить цену →		Philips Screw With Flat Washer - M3x6
1	A2041770 запросить цену →		Scanner Unit - 85V 310W (230V)
102	04140082W запросить цену →		Tapping Screw With Flat Washer - M4x8
103	04130062W запросить цену →		Tapping Screw - M3x6
2	AC035022 запросить цену →		Rear Mirror Clamp - 1st Mirror
3	A0691883 запросить цену →		Shoe - Scanner
104	04130050Z запросить цену →		Tapping Screw - M3x5
4	A1531776 запросить цену →		Front Mirror Clamp - 1st Mirror
105	04130060W запросить цену →		Tapping Screw - M3x6
106	09644008B запросить цену →		Tapping Screw With Flat Washer - M4x8
5	A0771673 запросить цену →		Thermofuse Terminal
6	A1531777 запросить цену →		Front Terminal
107	03130040B запросить цену →		Philips Pan Head Screw - M3x4
7	AX530014 запросить цену →		Exposure Lamp - 85V 310W (230V)
108	03130060B запросить цену →		Philips Pan Head Screw - M3x6
109	03140060B запросить цену →		Philips Pan Head Screw - M4x6
7	AX530015 запросить цену →		Exposure Lamp - 97V 310W (120V)
110	07030030M запросить цену →		Spring Washer - M3
8	A0851670 запросить цену →		Exposure Adjusting Plate
9	A1531778 запросить цену →		Rear Terminal
10	A1531780 запросить цену →		Exposure Lamp Harness
11	A1531749 запросить цену →		Scale Bracket
12	AW100027 запросить цену →		Thermister
13	AC030103 запросить цену →		1st Mirror
14	A1531754 запросить цену →		Exposure Stay
15	A1531779 запросить цену →		Thermostat - 121°C 250V 10A
16	A1531781 запросить цену →		Reflector
17	A0961873 запросить цену →		Scanner Shoe Pin
18	A1531772 запросить цену →		Stay Scanner Front
19	A1531773 запросить цену →		Stay Scanner Rear
20	A1531774 запросить цену →		Reflector - Main

Каталог очень большой (1485 позиций). Показаны первые 13 узлов со схемами; полный список доступен по запросу.
