Ricoh FT 5560 — каталог запчастей со схемами

Содержание

• 1. EXTERIOR (A008)
• 2. OPERATION PANEL (A008)
• 3. PLATEN COVER AND CASSETTE (A008)
• 4. 1ST AND 2ND PAPER FEED (A008)

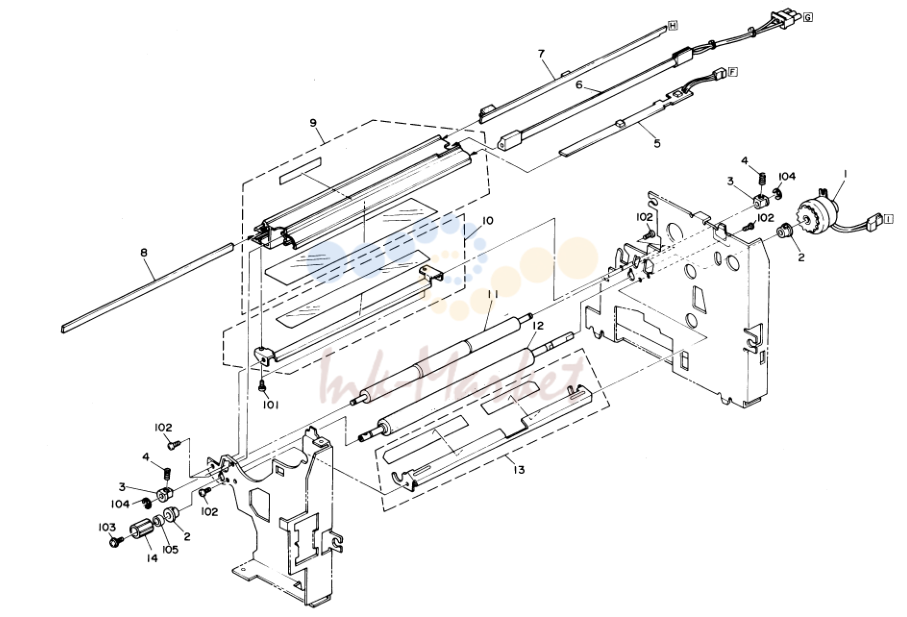

• 5. REGISTRATION (A008)

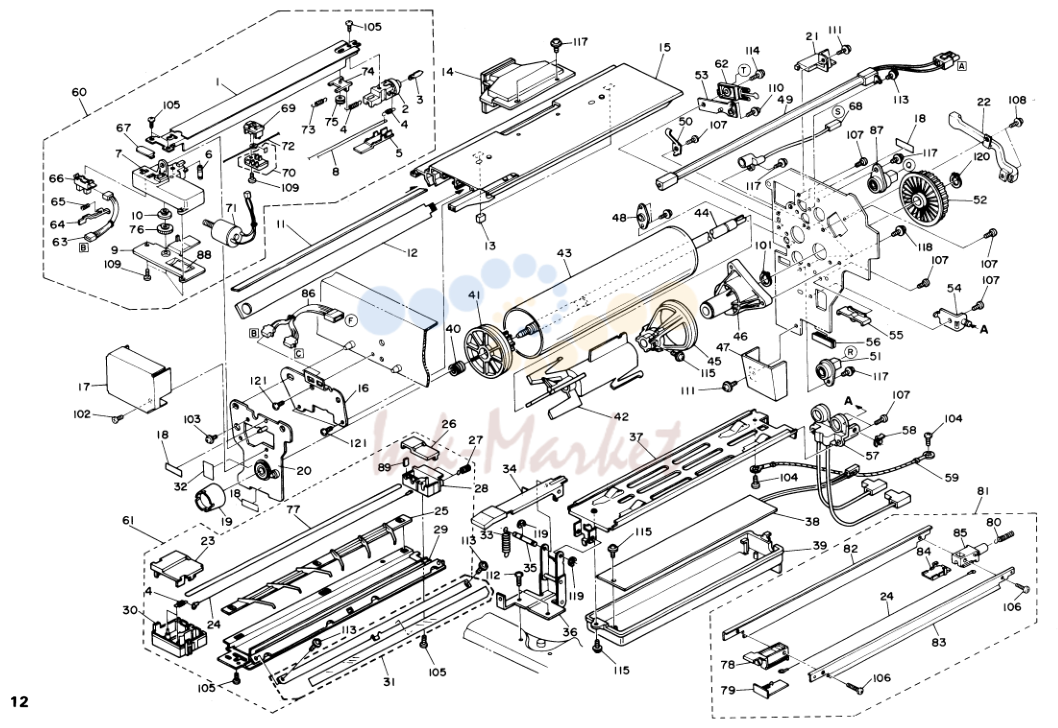

• 6. DRUM (A008)

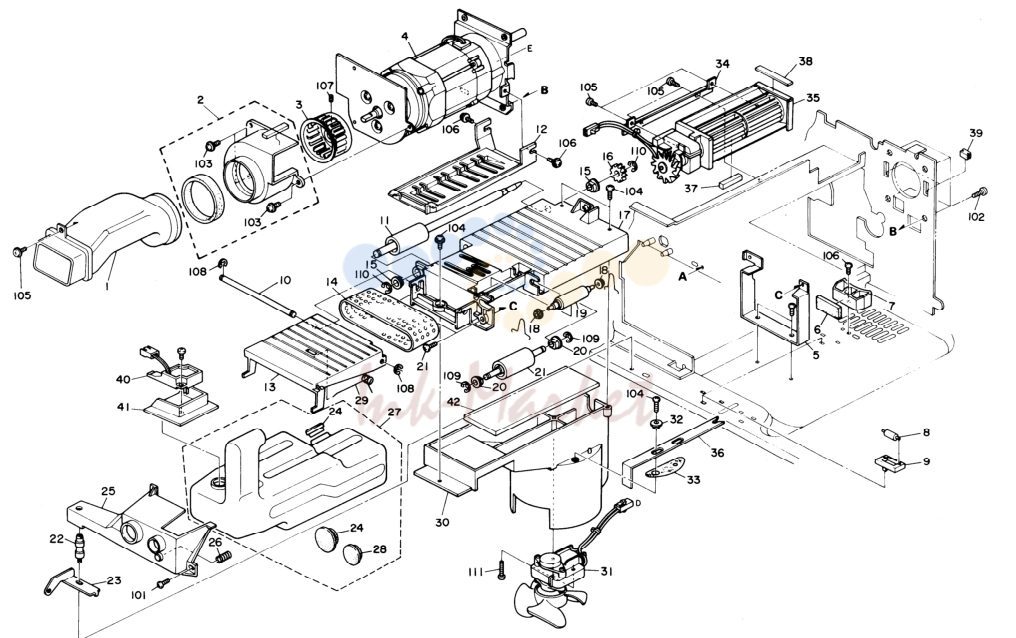

• 7. TRANSPORT (A008)

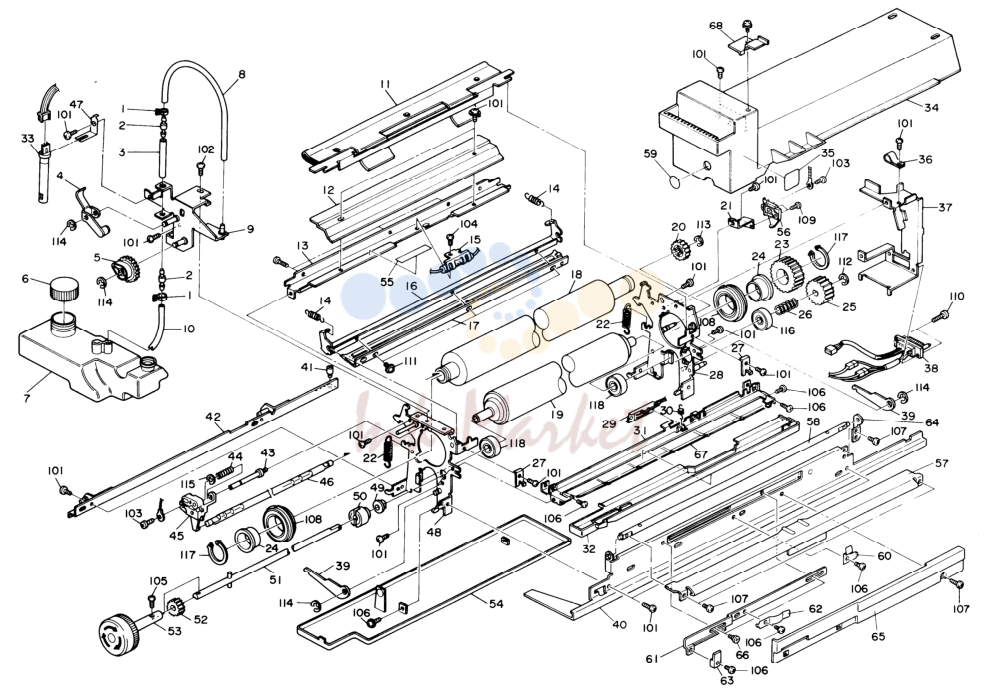

• 8. FUSING I (A008)

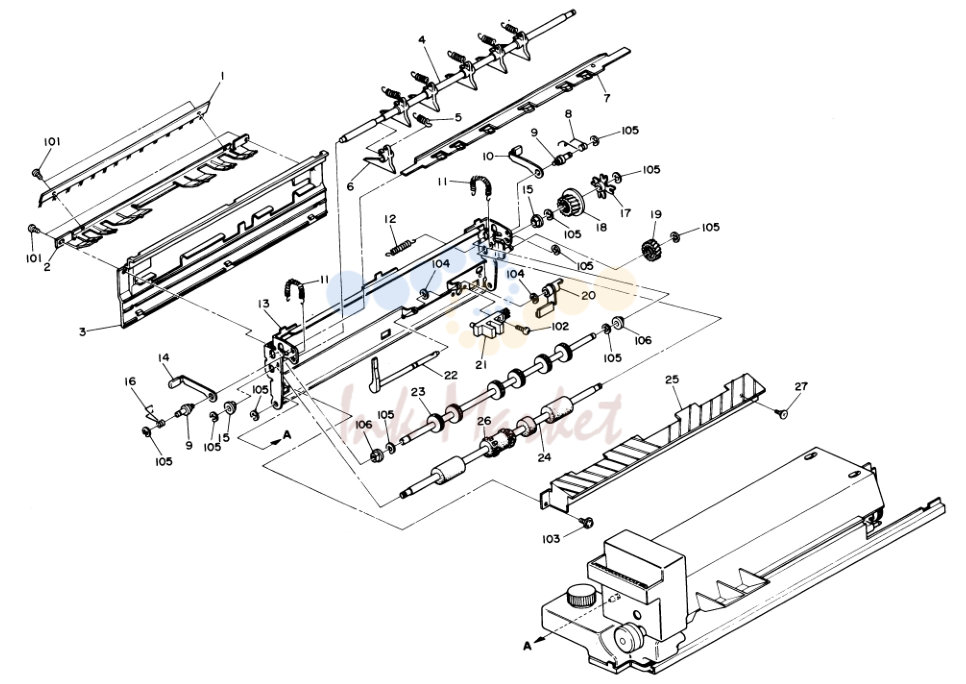

• 9. FUSING II (A008)

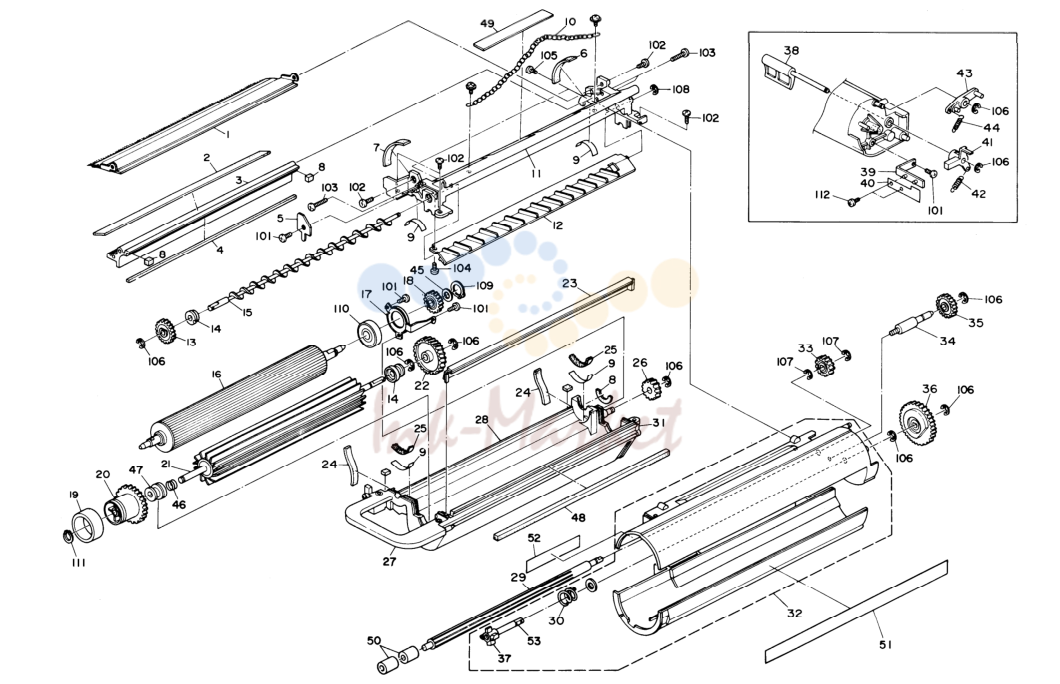

• 10. DEVELOPMENT (A008)
• 11. CLEANING (A008)
• 12. OPTICS I (A008)
• 13. OPTICS II (A008)
• 14. FRAME (A008)
• 15. DRIVE (A008)
• 16. EXPANSION UNIT (A008)
• 17. COPIER RELAY (A008)
• 18. ELECTRICAL COMPONENT I (A008)
• 19. ELECTRICAL COMPONENT II (A008)
• 20. MAIN BOARD (A008)
• 21. OPTICS BOARD (A008) April 1,’87
• 22. AC DRIVE BOARD (A008) April 1,’87
• 23. PAPER FEED BOARD (A008) April 1,’87
• 24. 3RD PAPER FEED BOARD (A008)
• 25. DC HARNESS (A008)
• 26. AC HARNESS (A008)
• 27. EXPANSION HARNESS (A008)
• 28. DECAL AND DOCUMENT (A008)
• 29. SPECIAL TOOL (A008)

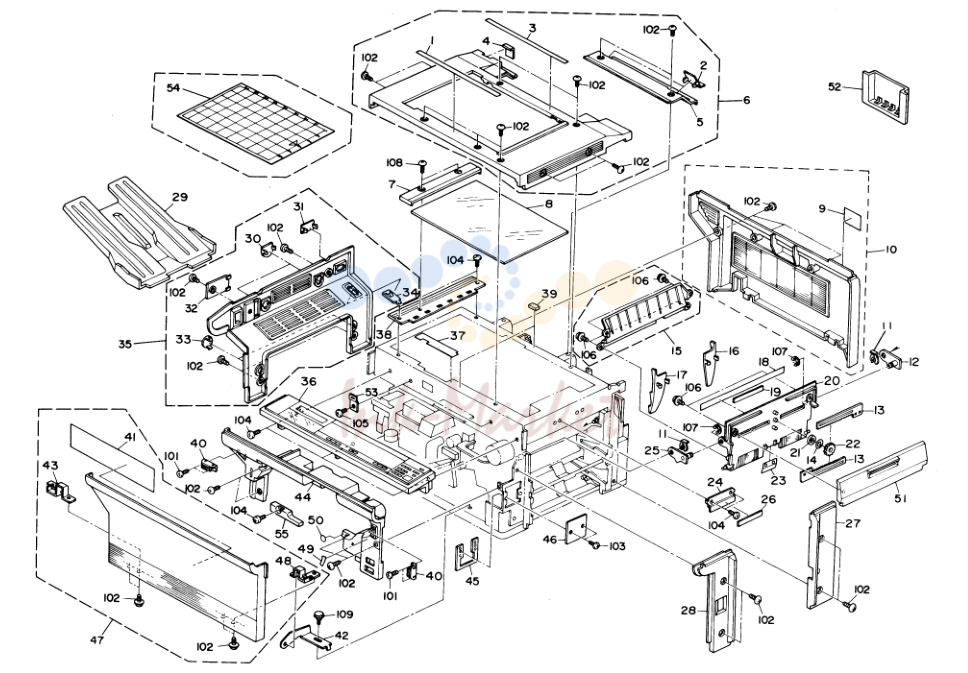

1. EXTERIOR (A008)

№	Артикул	Альт. артикул	Описание
1	AA001024 запросить цену →		Decal - Front Scale - A3/A4
30	A0081351 запросить цену →		Cap - Left Cover - L
31	A0081307 запросить цену →		Left Cover Cap - Sorter
1	AA001031 запросить цену →		Decal - Front Scale - LT/LDG
2	A0081305 запросить цену →		ADF Cap - Upper Cover
32	A0081309 запросить цену →		Cap - Scanner Clamp
3	AA001025 запросить цену →		Decal - Rear Scale - A3/A4
33	A0081352 запросить цену →		Cap - Left Cover - S
3	AA001032 запросить цену →		Decal - Rear Scale - LT/LDG
34	A0081308 запросить цену →		Left Cover Cap - Duplex
4	A0081306 запросить цену →		Sensor Cap - Upper Cover
35	A0081278 запросить цену →		Left Cover
36	A0081460 запросить цену →		Operation Panel Ass’y - LT/LDG
5	A0081342 запросить цену →		Rear Upper Cover
36	A0081470 запросить цену →		Operation Panel Ass’y - A3/A4 1pcs
6	A0081270 запросить цену →		Upper Cover - 220/240V
6	A0081269 запросить цену →		Upper Cover - 115V
37	52151926 запросить цену →		Front Frame Seal
7	AC041035 запросить цену →		Left Scale - A3/A4
38	A0081922 запросить цену →		Mounting Plate - A3/A4
7	AC041034 запросить цену →		Left Scale - LT/LDG
38	A0081921 запросить цену →		Mounting Plate - LT/LDG
39	52151924 запросить цену →		Cushion
8	52151980 запросить цену →		Exposure Glass
9	54421372 запросить цену →		Decal - Power Source - 220V
40	50540536 запросить цену →		Magnet Catch Ass’y
10	A0081289 запросить цену →		Rear Cover - 220/240V
41	AA001026 запросить цену →		Decal - A
10	A0081288 запросить цену →		Rear Cover - 115V
42	AG060009 запросить цену →		Front Cover Angle
11	AG060012 запросить цену →		Front Cover Hinge - Left
12	A0081268 запросить цену →		Inner Cover
45	54201515 запросить цену →		Plate - Key Counter
13	A0082688 запросить цену →		Side Fence Gear
46	54031145 запросить цену →		Cover - Key Counter
14	54432713 запросить цену →		Wave Washer
15	A0081257 запросить цену →		Front Cover
48	AGO60010 запросить цену →		Front Cover Hinge - Right
16	AF016001 запросить цену →		Rear Side Fence
17	AF016002 запросить цену →		Front Side Fence
49	AA001029 запросить цену →		Decal - Toner Cartridge
18	AA002013 запросить цену →		Decal - Manual Feed - A3/A4
50	AA001022 запросить цену →		Decal - A2
18	AA002012 запросить цену →		Decal - Manual Feed - LT/LDG
51	A0082686 запросить цену →		Manual Feed Cover
52	AG040001 запросить цену →		Operating Instruction Holder
53	A0081336 запросить цену →		Operation Panel Bracket - Center
54	A0088999 запросить цену →		Editing Sheet - LT/LDG
54	A0088998 запросить цену →		Editing Sheet - A3/A4
55	A0083883 запросить цену →		Harness Cover
101	08025085 запросить цену →		Tapping Screw - M4 x
102	08025094 запросить цену →		Tapping Truss Head Screw - M4 x
103	03140080W запросить цену →		Philips Pan Head Screw - M4 x
104	04340080W запросить цену →		Tapping Screw - M4 x
105	09514004W запросить цену →		Philips Screw with Flat Washer - M4 x
106	09653006W запросить цену →		Tapping Screw with Flat Washer - M3 x
107	07200050E запросить цену →		Retaining Ring - M5
108	03440060D запросить цену →		Philips Truss Head Screw - M4 x

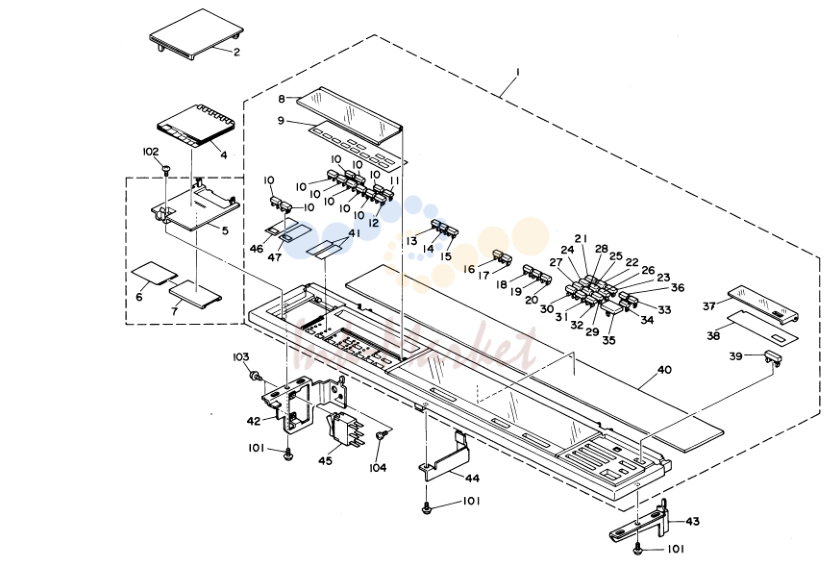

2. OPERATION PANEL (A008)

№	Артикул	Альт. артикул	Описание
30	A0085630 запросить цену →		Key Top
1	A0081460 запросить цену →		Operation Panel Ass’y - LT/LDG
31	A0085658 запросить цену →		Key Top - Point
1	A0081470 запросить цену →		Operation Panel Ass’y - A3/A4
2	A0085612 запросить цену →		Instruction Cover
32	A0085640 запросить цену →		Key Top - C/S
33	A0085628 запросить цену →		Key Top - Interrupt
4	A0088630 запросить цену →		Instruction Cards - LT/LDG
4	A0088636 запросить цену →		Instruction Cards - A3/A4
34	A0085627 запросить цену →		Key Top - Clear Mode
4	A0088631 запросить цену →		Instruction Cards - German
35	A0085625 запросить цену →		Key Top - Start
4	A0088632 запросить цену →		Instruction Cards - French
36	A0085629 запросить цену →		Key Top - Recall
4	A0088633 запросить цену →		Instruction Cards - Italian
37	A0085616 запросить цену →		Program Key Cover
4	A0088634 запросить цену →		Instruction Cards - Spanish
38	A0085731 запросить цену →		Program Sheet - A3/A4
5	A0085611 запросить цену →		DIP SW Cover
38	A0085675 запросить цену →		Program Sheet - LT/LDG
6	A0085664 запросить цену →		Decal - S.P. Mode
39	A0085626 запросить цену →		Key Top - Program
7	A0085654 запросить цену →		Case - S.P. Mode Decal
40	A0085340 запросить цену →		Display Board - LT/LDG
8	A0085617 запросить цену →		Slide Cover
40	A0085440 запросить цену →		Display Board - A3/A4
9	A0085678 запросить цену →		Key Top Sheet - LT/LDG
41	A0085738 запросить цену →		Panel Sheet
42	A0081329 запросить цену →		Operation Panel Bracket - Left
9	A0085682 запросить цену →		Key Top Sheet - A3/A4
43	A0081330 запросить цену →		Operation Panel Bracket - Right
10	A0085653 запросить цену →		Key Top
44	A0081335 запросить цену →		Operation Panel Bracket - Middle
11	A0085650 запросить цену →		Key Top - Zoom Up
45	12041520 запросить цену →		Switch
12	A0085651 запросить цену →		Key Top - Zoom Down
13	A0085647 запросить цену →		Key Top - Reduce
46	A0085677 запросить цену →		Sorter Sheet - LT/LDG
14	A0085646 запросить цену →		Key Top - Enlarge
46	A0085733 запросить цену →		Sorter Sheet - A3/A4
47	A0085676 запросить цену →		Duplex Sheet - LT/LDG
15	A0085645 запросить цену →		Key Top - Full Size
47	A0085732 запросить цену →		Duplex Sheet - A3/A4
16	A0085644 запросить цену →		Key Top - Select Cassette
17	A0085648 запросить цену →		Key Top - Auto Cassette Selection
18	A0085642 запросить цену →		Key Top - Lighter
19	A0085643 запросить цену →		Key Top - Darker
20	A0085641 запросить цену →		Key Top - ADS
21	A0085631 запросить цену →		Key Top
22	A0085632 запросить цену →		Key Top
23	A0085633 запросить цену →		Key Top
24	A0085634 запросить цену →		Key Top
25	A0085635 запросить цену →		Key Top
101	09654008W запросить цену →		Tapping Screw with Flat Washer - M4 x
26	A0085636 запросить цену →		Key Top
102	08025094 запросить цену →		Tapping Truss Head Screw - M4 x
27	A0085637 запросить цену →		Key Top
28	A0085638 запросить цену →		Key Top
103	09513008W запросить цену →		Philips Screw with Flat Washer - M3 x
104	04340060W запросить цену →		Tapping Screw - M4 x
29	A0085639 запросить цену →		Key Top

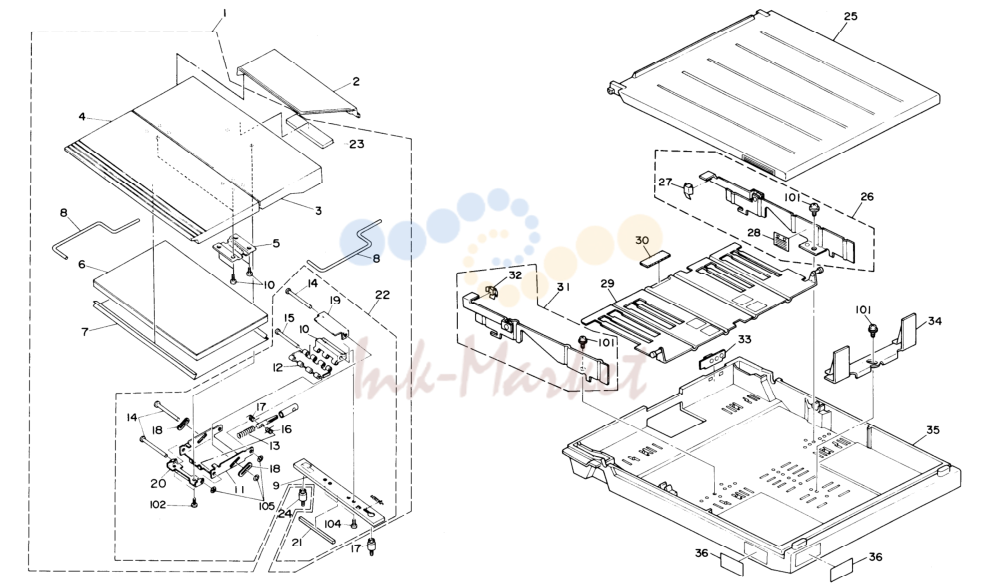

3. PLATEN COVER AND CASSETTE (A008)

№	Артикул	Альт. артикул	Описание
33	52052962 запросить цену →		Actuator - A4R
1	AC001007 запросить цену →		Platen Cover Ass’y
33	52052963 запросить цену →		Actuator - A5R
2	AG021001 запросить цену →		Original Holder
33	52052964 запросить цену →		Actuator - A4
3	52112800 запросить цену →		Rear Platen Cover
33	52052965 запросить цену →		Actuator - B5
4	A0081666 запросить цену →		Front Platen Cover
5	54482824 запросить цену →		Flex Hinge - Platen Cover
33	52052966 запросить цену →		Actuator - A5
33	52052967 запросить цену →		Actuator - A5R
6	54482803 запросить цену →		Pad - Platen Cover
33	52052968 запросить цену →		Actuator - B6
7	A0089501 запросить цену →		Platen Cover Sheet - 10sheet/set
33	52052969 запросить цену →		Actuator - A6R
8	54482806 запросить цену →		Platen Cover Arm
33	52052970 запросить цену →		Actuator - LG
9	A0081676 запросить цену →		Mounting Bracket - Platen Cover
10	52152833 запросить цену →		Base Holder
33	52052971 запросить цену →		Actuator - 11” x 17”
33	52052972 запросить цену →		Actuator - 11” x 15”
11	52152834 запросить цену →		Arm Holder
33	52052973 запросить цену →		Actuator - 11” x 14”
12	52152835 запросить цену →		Crank
33	52052974 запросить цену →		Actuator - 8-1/2 x 13”
13	52152839 запросить цену →		Balancer Spring
33	52052975 запросить цену →		Actuator - 8-1/4 x 13”
14	52152840 запросить цену →		Pin - 4 x 115 mm
15	52152841 запросить цену →		Pin - 4 x 100 mm
33	52052976 запросить цену →		Actuator - 8 x
33	52052977 запросить цену →		Actuator - 8 x 10-1/2
16	52152842 запросить цену →		Right Spring - Platen Cover
33	52052978 запросить цену →		Actuator - 8 x
17	52152843 запросить цену →		Left Spring - Platen Cover
33	52052979 запросить цену →		Actuator - 11 x 8-1/2
18	52152844 запросить цену →		Slide Supporter
19	52152845 запросить цену →		Plate Magnet
33	52052992 запросить цену →		Actuator - 5-1/2 x 8-1/2
20	52152846 запросить цену →		Platen Base
33	52052993 запросить цену →		Actuator - 8-1/2 x
33	52052996 запросить цену →		Actuator - 8-1/2 x 11R
21	54421657 запросить цену →		Seal - 15 x 214 x
22	52152832 запросить цену →		Platen Cover Hinge Ass’y
33	52052997 запросить цену →		Actuator - 8-1/2 x
23	AF017001 запросить цену →		Rear Fence
35	AF010001 запросить цену →		Large Cassette Body
24	AA143026 запросить цену →		Stud - Platen Cover Mounting
35	AF010002 запросить цену →		Small Cassette Body
25	A0082734 запросить цену →		Large Cassette Cover
36	AA002017 запросить цену →		Decal Sheet - Large - LT/LDG
25	A0082737 запросить цену →		Small Cassette Cover
36	AA002018 запросить цену →		Decal Sheet - Large - A4/A3
26	A0082727 запросить цену →		Side Fence - Rear
27	AA002015 запросить цену →		Decal Sheet - Small - LT/LDG
28	AA002010 запросить цену →		Decal - Paper Level
36	AA002016 запросить цену →		Decal Sheet - Small - A4/A3
29	A0082710 запросить цену →		Bottom Plate
30	52152713 запросить цену →		Bottom Plate Pad
31	52152716 запросить цену →		Front Side Fence
32	52152720 запросить цену →		Front Side Holder
33	52052960 запросить цену →		Actuator - A3
33	52052961 запросить цену →		Actuator - B4
101	09644010W запросить цену →		Philips Screw with Flat Washer - M4 x
102	03150080W запросить цену →		Philips Pan Head Screw - M5 x
103	04130202W запросить цену →		Tapping Screw - M3 x
104	04140102B запросить цену →		Tapping Screw - M4 x
105	08050083 запросить цену →		Retaining Ring - M4

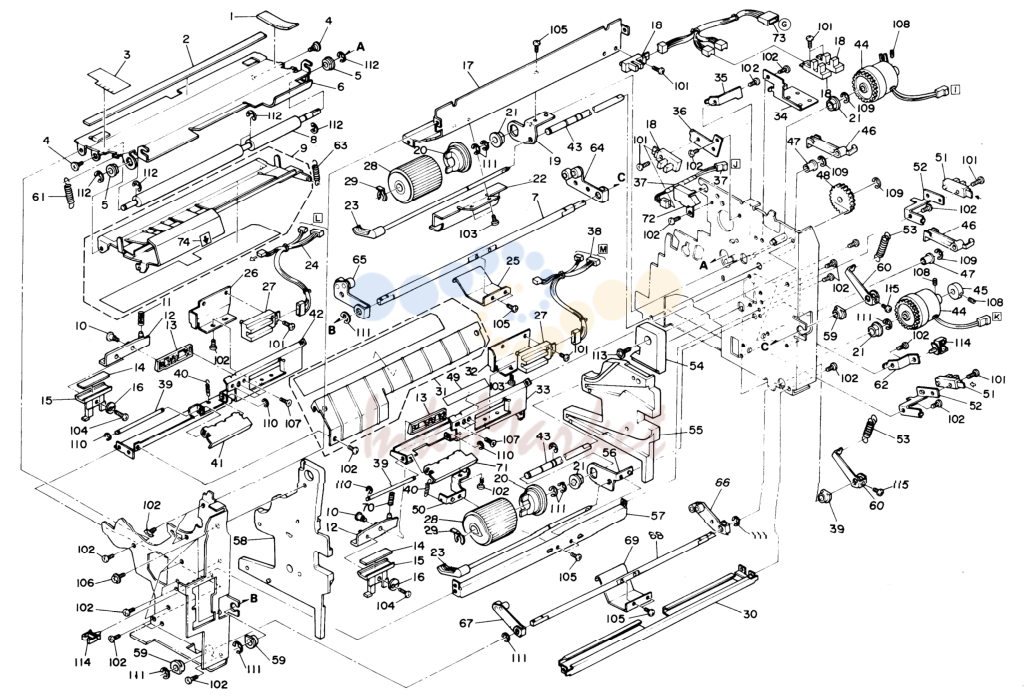

4. 1ST AND 2ND PAPER FEED (A008)

№	Артикул	Альт. артикул	Описание
1	52153203 запросить цену →		Seal - 1 x 10 x 60 mm
36	52153481 запросить цену →		Sensor Bracket
37	52155453 запросить цену →		Toner End Harness
2	52153204 запросить цену →		Seal - 4 x 10 x 370 mm
38	52155495 запросить цену →		Transformer Harness - 220/240V
3	52153201 запросить цену →		Mylar Seal - Front Upper Guide
4	54032075 запросить цену →		Stepped Screw
39	52152579 запросить цену →		Shaft
40	52152582 запросить цену →		Spring
5	50530447 запросить цену →		Bushing - 6 x 10 x 6 mm
6	A0082602 запросить цену →		Upper Guide Plate
41	A0082593 запросить цену →		Lower Arm
42	A0082674 запросить цену →		Lower Pad Mounting Plate
7	AA140041 запросить цену →		Shaft
43	52152617 запросить цену →		Feed Shaft
8	A0082604 запросить цену →		Feed Roller
9	A0082616 запросить цену →		Middle Guide Plate
44	AX210002 запросить цену →		Magnetic Clutch
45	52052866 запросить цену →		Magnetic Clutch Collar
10	54422642 запросить цену →		Shoulder Screw - M3
11	52152644 запросить цену →		Spring - Friction Pad
46	52152626 запросить цену →		Paper End Actuator
12	A0082555 запросить цену →		Arm Pad Ass’y
47	54432668 запросить цену →		Bushing
48	52152597 запросить цену →		Idle Gear - 30T
13	52152673 запросить цену →		Fixing Pad Bracket
49	A0082574 запросить цену →		Upper Guide
14	AF033003 запросить цену →		Friction Pad
15	A0082583 запросить цену →		Pad Holder
50	52152580 запросить цену →		Spring Anchor
16	AA132014 запросить цену →		Spacer - Friction Pad Arm
51	52055251 запросить цену →		L.E.D. Sensor Type - T
17	A0082570 запросить цену →		Upper Paper Feed Stay
52	52152637 запросить цену →		Paper End Bracket
18	AA060080 запросить цену →		Spring - Lower Lift
19	A0082642 запросить цену →		Manual Feed Guide
20	A0082641 запросить цену →		Rear Cassette Holder
56	52152630 запросить цену →		Lower Feed Shaft Bracket
21	50530223 ✓ в наличии		Bushing - 8mm
57	A0082559 запросить цену →		Lower Paper Feed Stay
22	A0082600 запросить цену →		Upper Feed Guide Plate
23	A0082640 запросить цену →		Front Cassette Holder
59	52152662 запросить цену →		Bushing
24	52155496 запросить цену →		Lower Paper Feed Harness
60	A0082664 запросить цену →		Pressure Arm
25	A0082647 запросить цену →		Upper Lift Arm
61	54422693 запросить цену →		Front Spring - Middle Guide
26	52152590 запросить цену →		Lower Size Detection Bracket
27	A0082638 запросить цену →		Harness Clamp Bracket
28	52152619 запросить цену →		Feed Roller
63	54422692 запросить цену →		Rear Spring - Middle Guide
29	A0082652 запросить цену →		Upper Rear Arm
30	A0082648 запросить цену →		Upper Front Arm
66	A0082659 запросить цену →		Lower Rear Arm
31	A0082610 запросить цену →		Lower Guide Plate
32	A0082657 запросить цену →		Lower Front Arm
33	AA140081 запросить цену →		Shaft
34	A0082656 запросить цену →		Lower Lift Arm
35	52152634 запросить цену →		Paper Feed Clutch Holder
70	52152643 запросить цену →		Spring - Friction Pad - Upper
71	A0082578 запросить цену →		Upper Arm
72	52153482 запросить цену →		Sensor Cover
73	AZ400002 запросить цену →		Relay Harness
74	AA001051 запросить цену →		Decal - Middle Guide
101	03140120W запросить цену →		Philips Pan Head Screw - M4 x
102	04340080W запросить цену →		Tapping Screw - M4 x
103	04340060W запросить цену →		Tapping Screw - M4 x
104	03130120W запросить цену →		Philips Pan Head Screw - M3 x
105	03140080W запросить цену →		Philips Pan Head Screw - M5 x
106	08025085 запросить цену →		Tapping Screw - M4 x
107	03230080W запросить цену →		Philips Sunken Head Screw - M3 x
108	05750060E запросить цену →		Hexagon Headless Set Screw - M5 x
109	07200030E запросить цену →		Retaining Ring - M3
110	07200025E запросить цену →		Retaining Ring - M2.5
111	07200060E запросить цену →		Retaining Ring - M6
112	07200050E запросить цену →		Retaining Ring - M5
113	09654008W запросить цену →		Tapping Screw with Flat Washer - M4 x
114	11050106 запросить цену →		Wire Saddle
115	03130100W запросить цену →		Philips Pan Head Screw - M3 x

5. REGISTRATION (A008)

№	Артикул	Альт. артикул	Описание
1	52055313 запросить цену →		Registration Clutch
2	52152672 запросить цену →		Bushing
3	52052697 запросить цену →		Bushing - Upper Registration Roller
4	AA063035 запросить цену →		Spring - Registration Roller
5	52155228 запросить цену →		Regist Sensor Board
6	AX500008 запросить цену →		Pre-Transfer Lamp 430V/1.3W
7	AW400002 запросить цену →		ID Sensor Board
8	AA012001 запросить цену →		PTL Filter
9	A0082279 запросить цену →		PTL Guide
10	A0082284 запросить цену →		Paper Guide
11	52152670 запросить цену →		Upper Regist Roller
12	AF020053 запросить цену →		Lower Registration Roller
13	52152612 запросить цену →		Regist Guide Plate
14	A0082769 запросить цену →		Registration Roller Knob
101	04340060W запросить цену →		Tapping Screw - M4 x
102	04340080W запросить цену →		Tapping Screw - M4 x
103	09654008W запросить цену →		Tapping Screw with Flat Washer - M4 x
104	07200050E запросить цену →		Retaining Ring - M5
105	08075010 запросить цену →		Washer

6. DRUM (A008)

№	Артикул	Альт. артикул	Описание
1	AD023008 запросить цену →		Casing - Charge Corona 1 36 A008
37	52152125 запросить цену →		T & S Corona Rail
2	AD022012 запросить цену →		Rear Endblock - Charge Corona
3	54422110 запросить цену →		Plug - Corona Unit
38	52155370 запросить цену →		Drum Heater - 8W
4	54422108 запросить цену →		Spring - Corona Wire
39	52152270 запросить цену →		Heater Casing
40	AA063018 запросить цену →		Drum Flange Spring
5	AD022014 запросить цену →		Rear Cover - Charge Corona
41	54472257 запросить цену →		Front Drum Flange
6	AD024001 запросить цену →		Adjusting Screw
42	54472286 запросить цену →		Drum Guide
7	AD022011 запросить цену →		Front Endblock - Charge Corona
43	52059510 запросить цену →		Drum
8	A0089001 запросить цену →		Main Corona Wire (10pcs/1set)
44	52152258 запросить цену →		Drum Shaft
9	A0082075 запросить цену →		Front Cover - Charge Corona
45	52112285 запросить цену →		Rear Flange
10	AB032015 запросить цену →		Cleaner Idler Pulley
11	AA011004 запросить цену →		QL Filter
46	52112262 запросить цену →		Drum Shaft Holder
47	52152150 запросить цену →		T & S Corona Harness Cover
12	AX500009 запросить цену →		Eraser
13	A0082054 запросить цену →		Seal - 12 x 12 x
48	AA080012 запросить цену →		Bushing - 6 x 10 x
49	AX500007 запросить цену →		Quenching Lamp - 430V/1.3W
14	A0082063 запросить цену →		Duct Outlet
50	A0083617 запросить цену →		Spring Plate
15	A0082051 запросить цену →		C&D Corona Rail
51	54422165 запросить цену →		Receptacle Housing - Main Corona
16	A0082255 запросить цену →		Front Drum Support
52	54472267 запросить цену →		Timing Pulley - 48T
17	A0082074 запросить цену →		Cover - Charge Corona Unit
18	A0083595 запросить цену →		Terminal Holder - Cleaning Bias
19	54472268 запросить цену →		Drum Shaft Knob
54	52152131 запросить цену →		T & S Corona Holder
20	A0082310 запросить цену →		Drum Stay
55	52053872 запросить цену →		Rear Bracket - T & S Corona
21	A0082270 запросить цену →		Inner Duct - Fan Motor
56	52152265 запросить цену →		Edging
22	A0082265 запросить цену →		Duct - ID Sensor
57	52152108 запросить цену →		T & S Corona Receptacle
58	54472681 запросить цену →		Snap Ring
23	AD022041 запросить цену →		Front Endblock Cover - T & S Corona
59	52155371 запросить цену →		Grounding Wire
24	54429004 запросить цену →		T & S Corona Wire (10pcs/set)
25	AD004003 запросить цену →		Charge Corona Unit
26	AD022042 запросить цену →		Rear Endblock Cover - T & S Corona
61	AD004008 запросить цену →		T & S Corona Unit
27	52053821 запросить цену →		Terminal Spring
62	52153486 запросить цену →		Bias Terminal
63	AZ400004 запросить цену →		Harness - Cleaner Sensor
28	AD022040 запросить цену →		Rear Endblock - T & S Corona
64	AA111001 запросить цену →		Feeler - Charge Corona
29	AD023001 запросить цену →		T & S Corona Casing
65	AA063020 запросить цену →		Spring - Feeler
30	AD022039 запросить цену →		Front Endblock - T & S Corona
66	52165245 запросить цену →		Photointerruptor - IL-G-3P-S3T2-E
31	52152119 запросить цену →		T & S Corona Guide Plate
32	A0082090 запросить цену →		Supporter - Cleaner Sensor
33	ADO21004 запросить цену →		Receptacle Housing - Q/C
34	A0082272 запросить цену →		T/S Corona Lever
69	A0082084 запросить цену →		Cleaner Slider
35	A0082085 запросить цену →		Cleaner - Charge Corona
71	A0085321 запросить цену →		Motor - DC 5V/1.3W
101	07250100E запросить цену →		Retaining Ring C - M10
72	A0082095 запросить цену →		Slider Drive Wire
102	03140080M запросить цену →		Philips Pan Head Screw - M4 x
73	AA060045 запросить цену →		Spring - Tension Cleaner
103	03140060W запросить цену →		Philips Pan Head Screw - M4 x
74	A0082080 запросить цену →		Pulley Support - Charge Corona
104	03140060M запросить цену →		Philips Pan Head Screw - M4 x
75	AB032014 запросить цену →		Cleaner Drive Pulley
105	03140050W запросить цену →		Philips Pan Head Screw - M4 x
76	AB010011 запросить цену →		Gear - 56T
106	03130060W запросить цену →		Philips Pan Head Screw - M3 x
107	03140080W запросить цену →		Philips Pan Head Screw - M4 x
77	54429003 запросить цену →		Main Corona Wire (10pcs/set)
78	AD022030 запросить цену →		Front Endblock - Q/C
108	04340080W запросить цену →		Tapping Screw - M4 x
79	AD022033 запросить цену →		Front Endblock Cover - Q/C
109	09713006A запросить цену →		Philips Pan Head Screw - M3 x
110	09644010W запросить цену →		Tapping Screw with Flat Washer - M4 x
80	AA063017 запросить цену →		Spring - Terminal
111	09644008W запросить цену →		Tapping Screw with Flat Washer - M4 x
81	AD004007 запросить цену →		Quenching Charge Unit
82	AD023004 запросить цену →		Left Casing - Q/C
112	04340100W запросить цену →		Tapping Screw - M4 x
83	AD023005 запросить цену →		Right Casing - Q/C
113	09513006W запросить цену →		Philips Screw with Flat Washer - M3 x
114	03150120W запросить цену →		Philips Pan Head Screw - M5 x
84	AD022034 запросить цену →		Rear Endblock Cover - Q/C
115	09514012W запросить цену →		Philips Screw with Flat Washer - M4 x
85	AD022032 запросить цену →		Rear Endblock - Q/C
86	AZ400003 запросить цену →		Harness - DC Motor
116	09654008W запросить цену →		Tapping Screw with Flat Washer - M4 x
87	AD021005 запросить цену →		Receptacle Housing - Charge Corona
117	09514008W запросить цену →		Philips Screw with Flat Washer - M4 x
88	A0082091 запросить цену →		Support Pad - Cleaner Motor
118	08025060 запросить цену →		Tapping Screw - M4 x
89	A0092345 запросить цену →		Pad - 10 x 8 x 1 mm
119	07200030E запросить цену →		Retaining Ring - M3
120	07250100E запросить цену →		Retaining Ring C - M10
121	04340060W запросить цену →		Tapping Screw - M4 x

7. TRANSPORT (A008)

№	Артикул	Альт. артикул	Описание
36	52153877 запросить цену →		Plate
1	A0082060 запросить цену →		Duct Inlet
2	A0082068 запросить цену →		Fan Casing
37	52153257 запросить цену →		Seal
38	52151136 запросить цену →		Seal - 12 x 65 x 2 mm
3	54422143 запросить цену →		Fan - Main Corona
39	AA161002 запросить цену →		Rubber Pad
4	AX020027 запросить цену →		Main Motor - AC 45W
40	52155304 запросить цену →		Toner Overflow Sensor
5	52153897 запросить цену →		Transport Stay
41	52153887 запросить цену →		Sensor Holder
6	52153880 запросить цену →		Cushion
7	52153935 запросить цену →		Toner Collection Bottle Stopper
42	52153892 запросить цену →		Ozone Filter
8	52153677 запросить цену →		Roller
9	52153675 запросить цену →		Roller Holder
10	52153855 запросить цену →		Guide Plate Shaft
11	52153917 запросить цену →		Transport Drive Roller
12	A0081089 запросить цену →		Motor Cover
13	52153853 запросить цену →		Transport Guide Plate
14	52153978 запросить цену →		Transport Belt
15	52153931 запросить цену →		Bushing - 8mm
16	54423872 запросить цену →		Gear - 16Z
17	52153910 запросить цену →		Transport Frame
18	54432668 запросить цену →		Bushing
101	03140060W запросить цену →		Philips Pan Head Screw - M4 x
19	52153942 запросить цену →		Transport Guide Roller
102	03150080W запросить цену →		Philips Pan Head Screw - M5 x
20	50530447 запросить цену →		Bushing - 6 x 10 x 6 mm
103	04340080W запросить цену →		Tapping Screw - M4 x
21	52153923 запросить цену →		Driven Roller
104	04140102W запросить цену →		Tapping Screw - M4 x
105	04340060W запросить цену →		Tapping Screw - M4 x
22	52153884 запросить цену →		Shaft
23	AG060012 запросить цену →		Front Cover Angle
106	09644008W запросить цену →		Tapping Screw with Flat Washer - M4 x
24	A0073785 запросить цену →		Toner Collection Bottle Cap
107	05740060E запросить цену →		Hexagon Headless Set Screw - M4 x
25	A0083886 запросить цену →		Toner Collection Bottle Cover
108	07200040E запросить цену →		Retaining Ring - M4
109	07200050E запросить цену →		Retaining Ring - M5
26	52153889 запросить цену →		Spring - Toner Collection Bottle
27	A0089500 запросить цену →		Toner Collection Bottle
110	07200060E запросить цену →		Retaining Ring - M6
111	04130252W запросить цену →		Tapping Screw - M3 x
28	54423664 запросить цену →		Toner Collection Bottle Cap - Small
29	52153851 запросить цену →		Spring - Guide Plate
30	52153928 запросить цену →		Duct
31	52155426 запросить цену →		Vacuum Fan Motor - 14/12W
32	54032048 запросить цену →		Bushing - 4mm
33	52153878 запросить цену →		Sheet
34	52151117 запросить цену →		Outlet Fan Bracket
35	52155423 запросить цену →		Outlet Fan Motor - AC 24/22W

8. FUSING I (A008)

№	Артикул	Альт. артикул	Описание
36	52094126 запросить цену →		Wire Clamp
1	54474241 запросить цену →		Tube Clamp
2	54154310 запросить цену →		Valve - Oil Pump
37	52155818 запросить цену →		Connector Unit Bracket
38	52155464 запросить цену →		Fusing Harness
3	54474229 запросить цену →		Sleeve - Oil Pump
4	A0084097 запросить цену →		Pressure Lever
5	A0084112 запросить цену →		Right Rail - Fusing
41	54091855 запросить цену →		Mounting Pin
6	AA036001 запросить цену →		Oil Bottle Cap
7	A0084100 запросить цену →		Left Fusing Unit Slide Guide
8	52094410 запросить цену →		Oil Tube - 140mm
43	54474220 запросить цену →		Lamp Terminal Stud
44	54474221 запросить цену →		Lamp Holder Spring
9	52094400 запросить цену →		Oil Pump Bracket
10	52094409 запросить цену →		Oil Tube - 105mm
45	54474216 запросить цену →		Front Lamp Terminal - Fusing Unit
46	52155309 запросить цену →		Fusing Lamp - 220/240V
11	52154130 запросить цену →		Oil Supply Pad
12	52154208 запросить цену →		Spring Plate - Oil Supply Pad
46	52155307 запросить цену →		Fusing Lamp - 115V
47	52154411 запросить цену →		Spring Plate
13	52154093 запросить цену →		Upper Frame
14	A0084051 запросить цену →		Front Side Plate - Fusing
15	52155390 запросить цену →		Thermofuse
49	50530223 ✓ в наличии		Bushing - 8mm
50	52054135 запросить цену →		Collar - Fusing
16	52154116 запросить цену →		Oil Blade Holder
17	52154117 запросить цену →		Oil Blade
51	52094149 запросить цену →		Fusing Unit Shaft
18	52154320 запросить цену →		Hot Roller
52	52094408 запросить цену →		Gear - 16T
53	AG050011 запросить цену →		Knob - Fusing
19	AE020001 запросить цену →		Pressure Roller
54	A0084145 запросить цену →		Oil Pan
20	AB013061 запросить цену →		Gear - 17T
55	52154211 запросить цену →		Decal - Thermofuse
21	54424201 запросить цену →		Rear Bracket - Lamp Terminal
22	AA060041 запросить цену →		Spring - Pressure
56	52164100 запросить цену →		Rear Heater Terminal
57	A0084116 запросить цену →		Lower Entrance Guide
23	AB013059 запросить цену →		Gear - 36T
58	A0084111 запросить цену →		Shaft - Fusing Entrance
24	AE032001 запросить цену →		Bushing - 20mm
25	AB013060 запросить цену →		Gear - 27T
59	AA001039 запросить цену →		Decal - B1
26	A0084120 запросить цену →		Spring Plate - Stopper
27	A0084122 запросить цену →		Adjustment Slide - Lower Entrance
62	A0084121 запросить цену →		Spring Plate - Adjustment Slide
28	A0084052 запросить цену →		Rear Side Plate - Fusing
29	A0084123 запросить цену →		Knob - Adjustment Slide
30	A0084117 запросить цену →		Bracket - Rear Fusing Entrance
31	A0084178 запросить цену →		Bracket - Thermistor
65	A0084124 запросить цену →		Fusing Entrance Cover
66	54472769 запросить цену →		Stepped Screw
32	52154195 запросить цену →		Oil Sump
33	A0084179 запросить цену →		Upper Entrance Guide
68	52154168 запросить цену →		Fusing Mounting Bracket
101	04340080W запросить цену →		Tapping Screw - M4 x
102	04340060W запросить цену →		Tapping Screw - M4 x
103	09503005M запросить цену →		Philips Screw with Lock Washer - M3 x
104	03130060W запросить цену →		Philips Pan Head Screw - M3 x
105	03140100W запросить цену →		Philips Pan Head Screw - M4 x
106	03140060W запросить цену →		Philips Pan Head Screw - M4 x
107	03140080W запросить цену →		Philips Pan Head Screw - M4 x
108	08053377 запросить цену →		Ball Bearing - 25 x 42 x 9 mm
109	03140120W запросить цену →		Philips Pan Head Screw - M4 x
110	04340100W запросить цену →		Tapping Screw - M4 x
111	09513005 запросить цену →		Philips Screw with Flat Washer - M3 x
112	07200060E запросить цену →		Retaining Ring - M6
113	07200070E запросить цену →		Retaining Ring - M7
114	07200050E запросить цену →		Retaining Ring - M5
115	07200030E запросить цену →		Retaining Ring - M3
116	08053291 запросить цену →		Ball Bearing - 8 x 16 x 5 mm
117	07250200E запросить цену →		Retaining Ring - M20
118	AE030001 запросить цену →		Ball Bearing - 10 x 22 x

9. FUSING II (A008)

№	Артикул	Альт. артикул	Описание
101	04340080W запросить цену →		Tapping Screw - M4 x
1	52154497 запросить цену →		Exit Antistatic Brush
2	A0084482 запросить цену →		Upper Exit Guide
102	03140100W запросить цену →		Philips Pan Head Screw - M4 x
3	54424500 запросить цену →		Cover - Exit Ass’y
103	09644008W запросить цену →		Tapping Screw with Flat Washer - M4 x
4	52054220 запросить цену →		Shaft - Hot Roller Stripper
104	07200030E запросить цену →		Retaining Ring - M3
5	52054305 запросить цену →		Spring - Hot Roller Stripper
105	07200050E запросить цену →		Retaining Ring - M5
106	08053399 запросить цену →		Bushing - 6 x 10 x 8 mm
6	A0089002 запросить цену →		Hot Roller Stripper - 6pcs/set
7	54424465 запросить цену →		Stripper Pawl Plate
8	54424464 запросить цену →		Spring - Rear Release Lever
9	54424444 запросить цену →		Stud - Exit Ass’y Release Lever
10	A0084344 запросить цену →		Rear Lever - Fusing Exit
11	54154457 запросить цену →		Spring - Exit
12	54424467 запросить цену →		Spring - Stripper Pawl Plate
13	A0084451 запросить цену →		Frame - Exit
14	A0084341 запросить цену →		Front Lever - Fusing Exit
15	50530447 запросить цену →		Bushing - 6 x 10 x 6 mm
16	54424463 запросить цену →		Spring - Front Release Lever
17	54424495 запросить цену →		Slip Clutch
18	AB013063 запросить цену →		Gear - 17T
19	AB013062 запросить цену →		Gear - 19T
20	54424491 запросить цену →		Actuator - Paper Exit Sensor
21	52155230 запросить цену →		Photointerrupter - L Type
22	A0084485 запросить цену →		Feeler - Paper Exit Sensor
23	52094470 запросить цену →		Upper Exit Roller
24	52154485 запросить цену →		Lower Exit Roller
25	A0084063 запросить цену →		Lower Exit Guide
26	52154488 запросить цену →		Exit Roller Belt
27	52062684 запросить цену →		Shoulder Screw - M3

Каталог очень большой (1391 позиций). Показаны первые 9 узлов со схемами; полный список доступен по запросу.
