Ricoh FT 5035 5135 5535 — каталог запчастей со схемами

Содержание

• 1. Location of unit
• 2. PLATEN COVER ASS’Y (A153/A155/A156)
• 3. BY-PASS FEED SECTION (A153/A155/A156)
• 4. PAPER TRAY SECTION (A153/A155/A156)
• 5. LCT UNIT 1 (A155/A156)
• 6. LCT UNIT 2 (A155/A156)

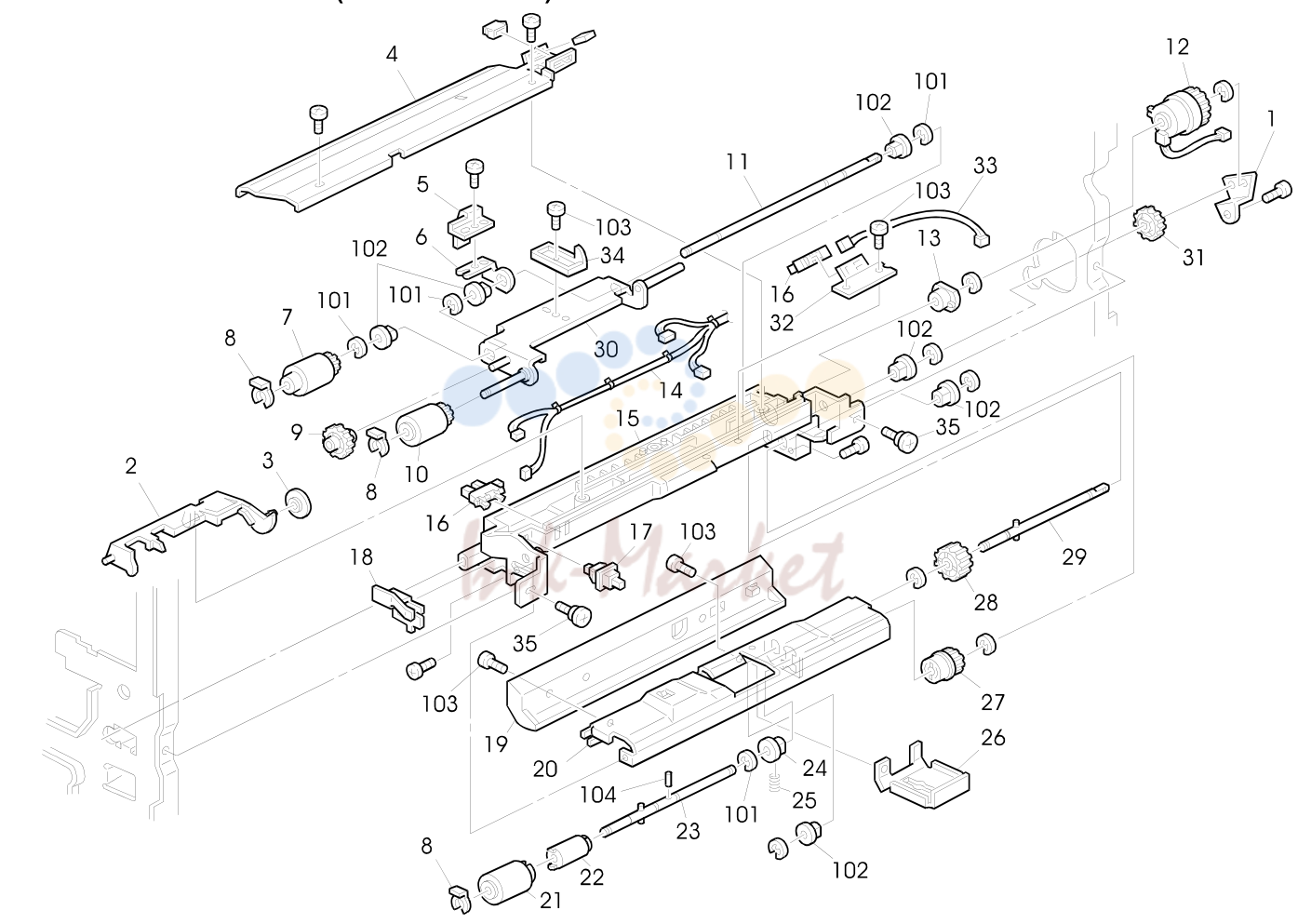

• 7. PAPER FEED SECTION 1 (A153/A155/A156)

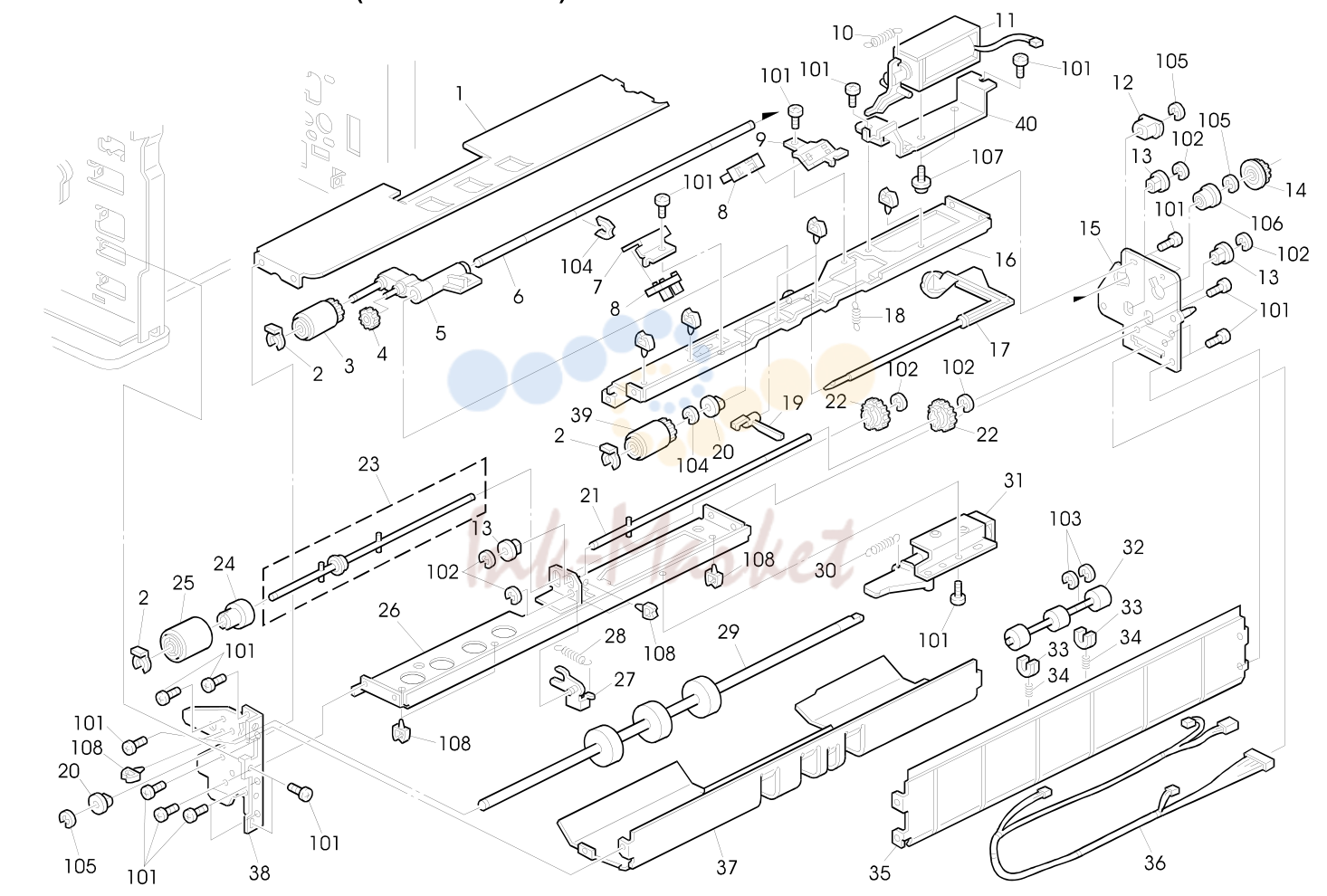

• 8. PAPER FEED SECTION 2 (A153/A155/A156)

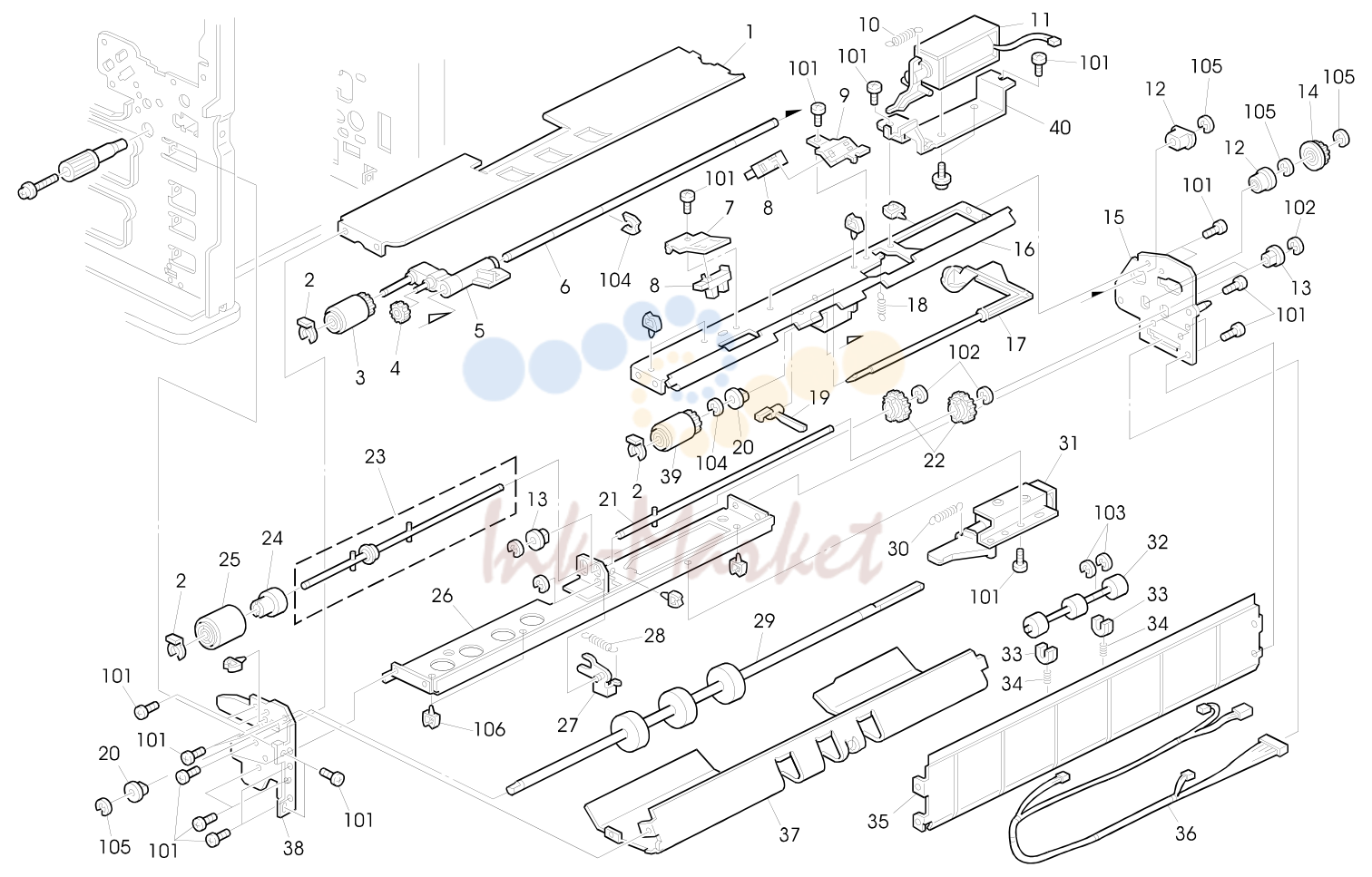

• 9. PAPER FEED SECTION 3 (A153/A155)

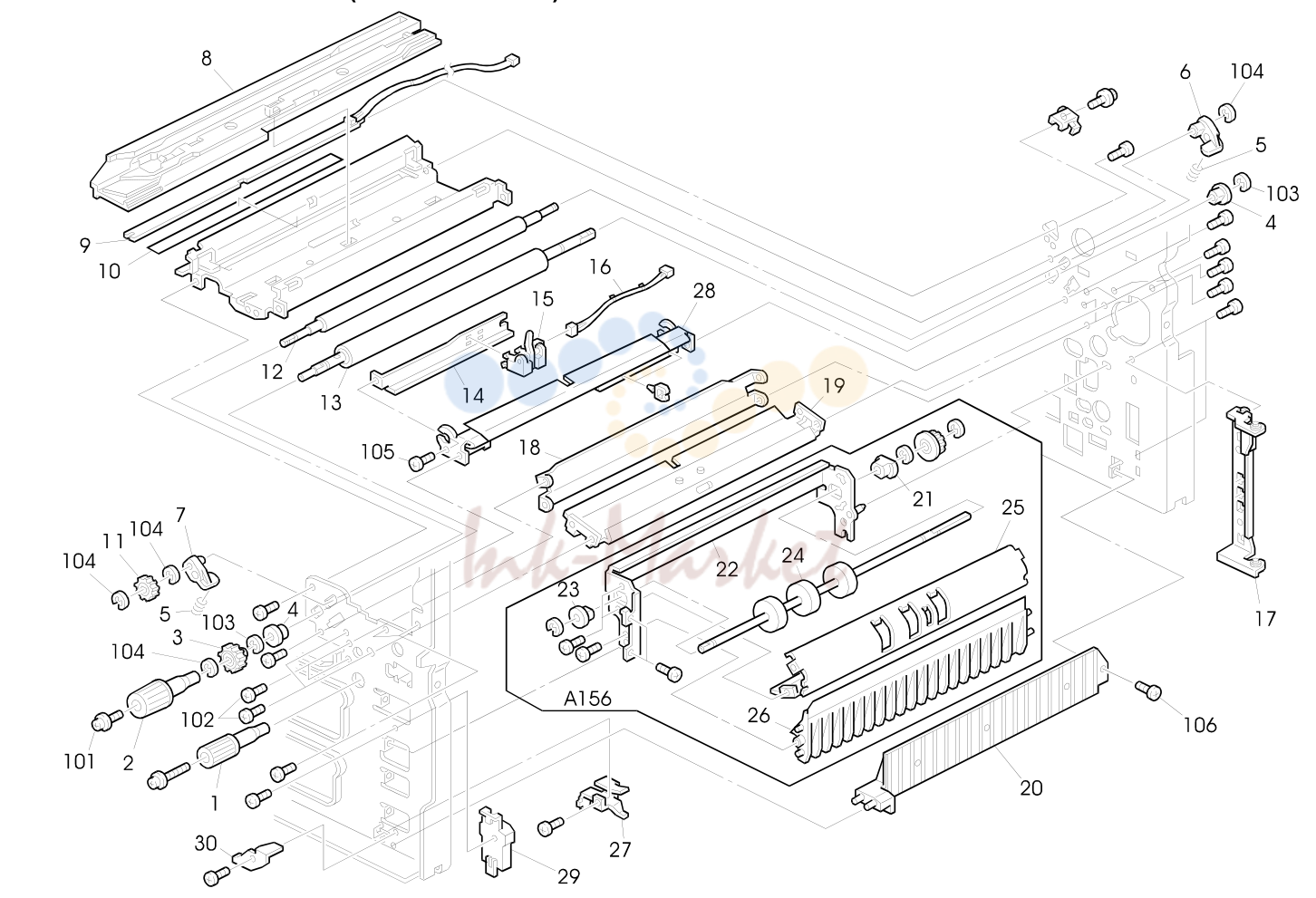

• 10. PAPER REGISTRATION (A153/A155/A156)

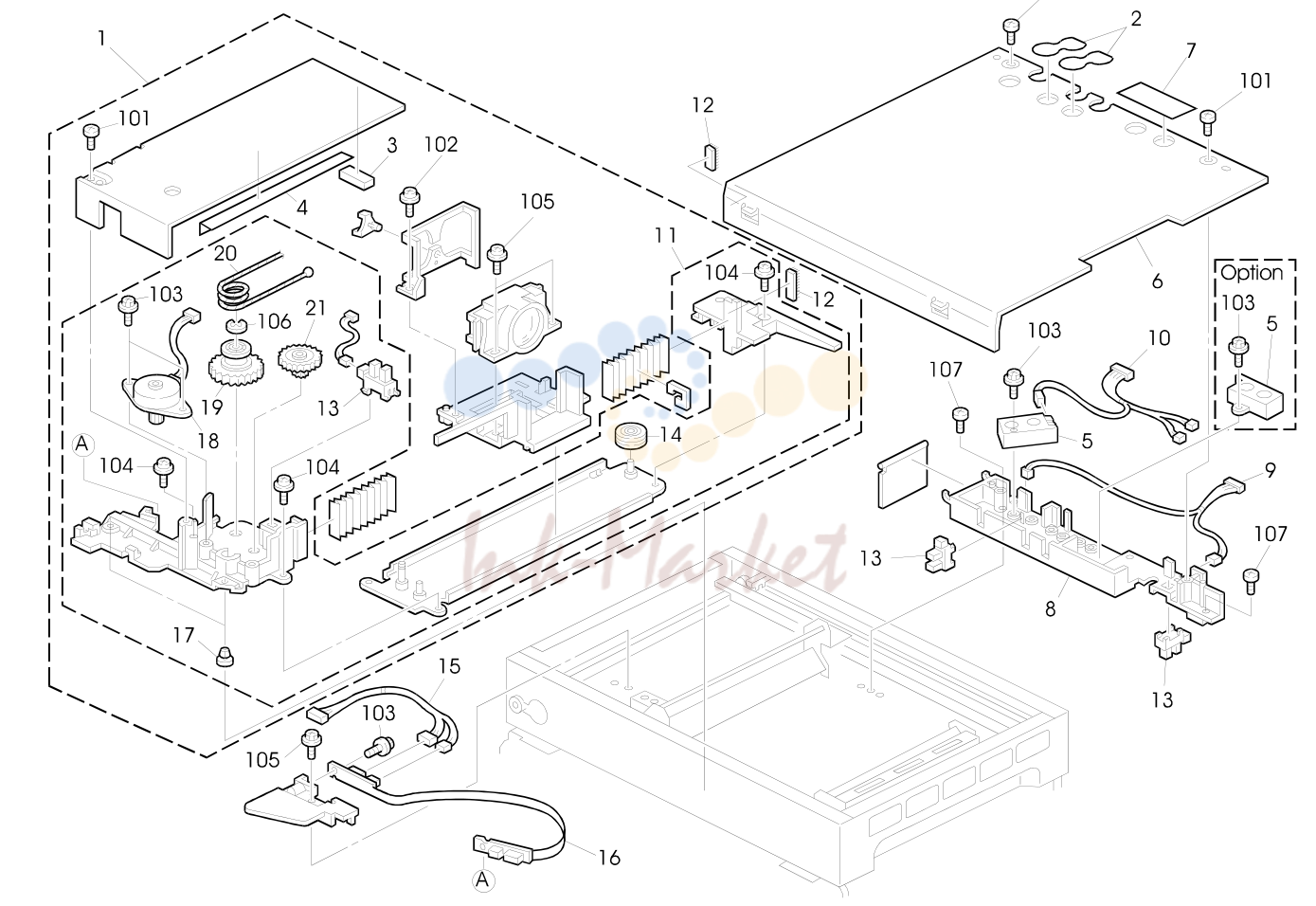

• 11. OPTICAL SECTION 1 (A153/A155/A156)

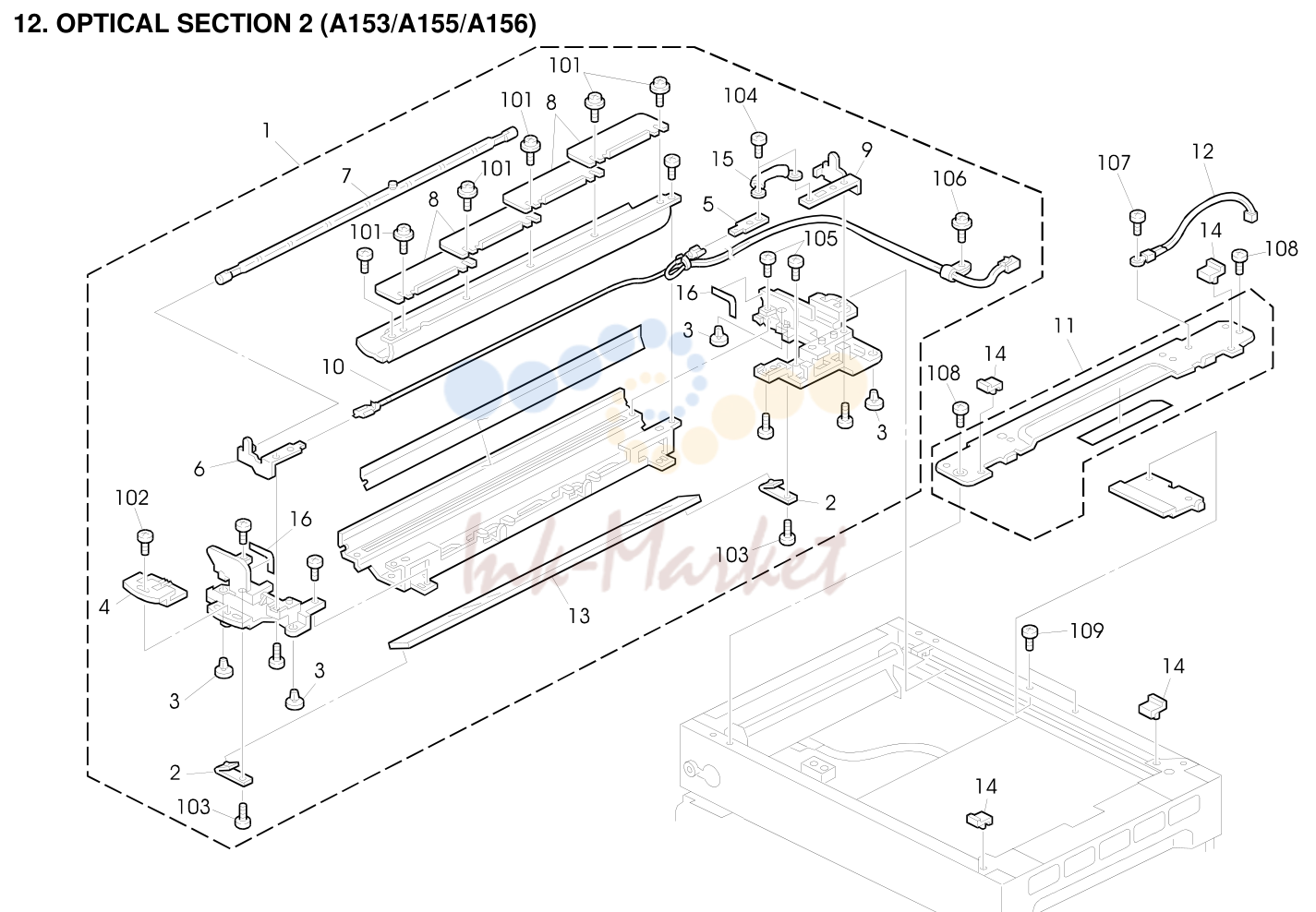

• 12. OPTICAL SECTION 2 (A153/A155/A156)

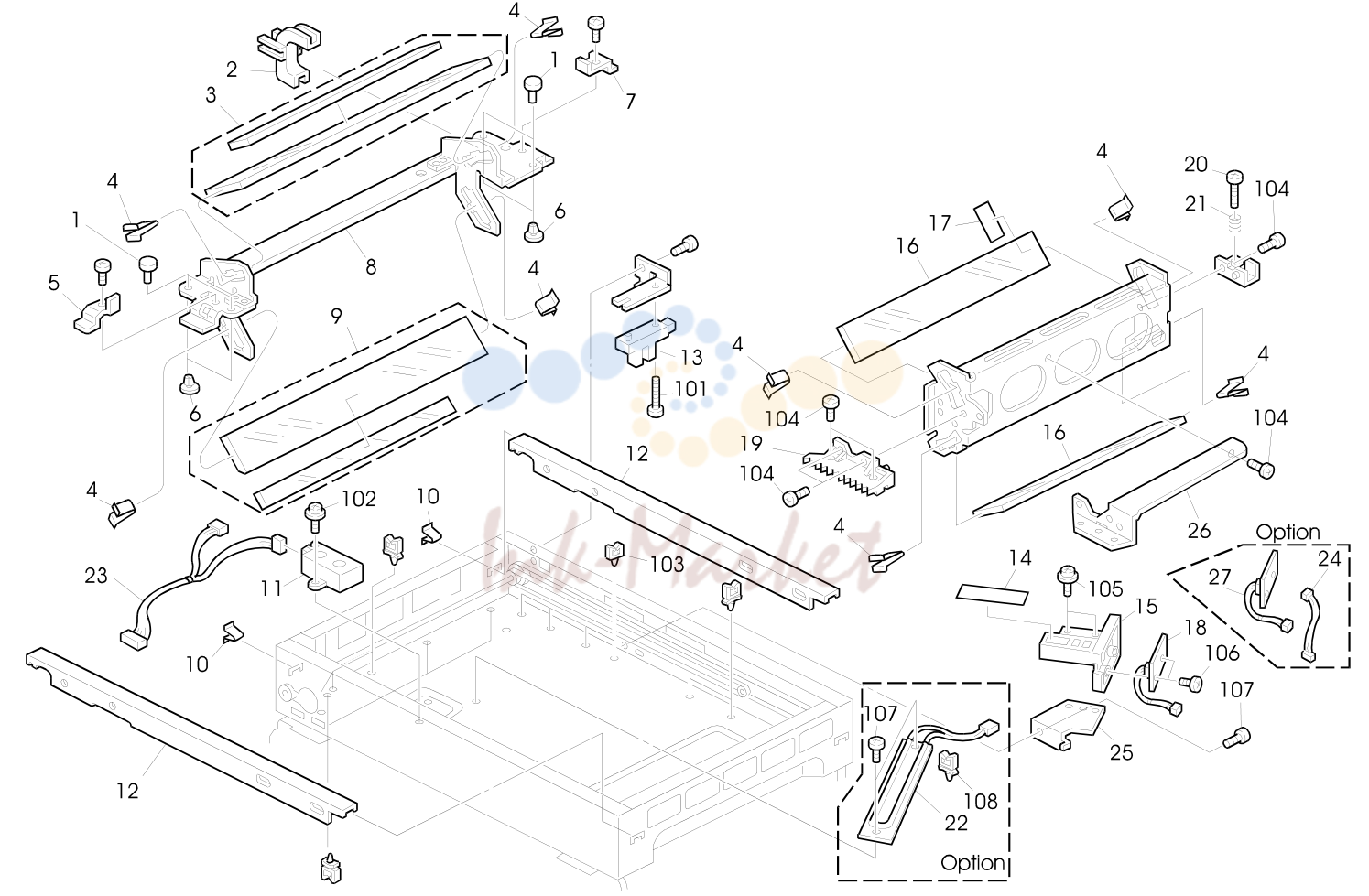

• 13. OPTICAL SECTION 3 (A153/A155/A156)

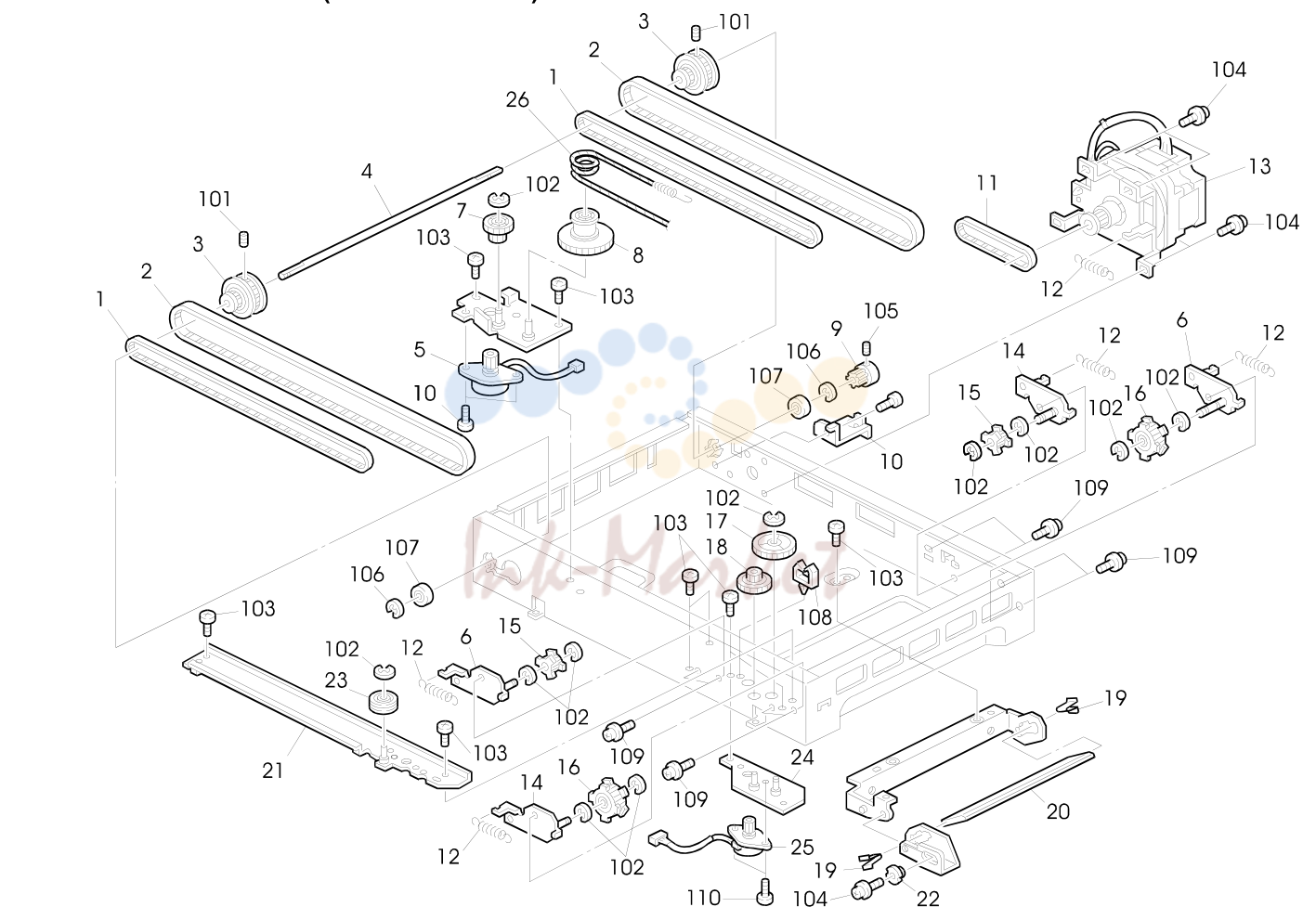

• 14. OPTICAL SECTION 4 (A153/A155/A156)

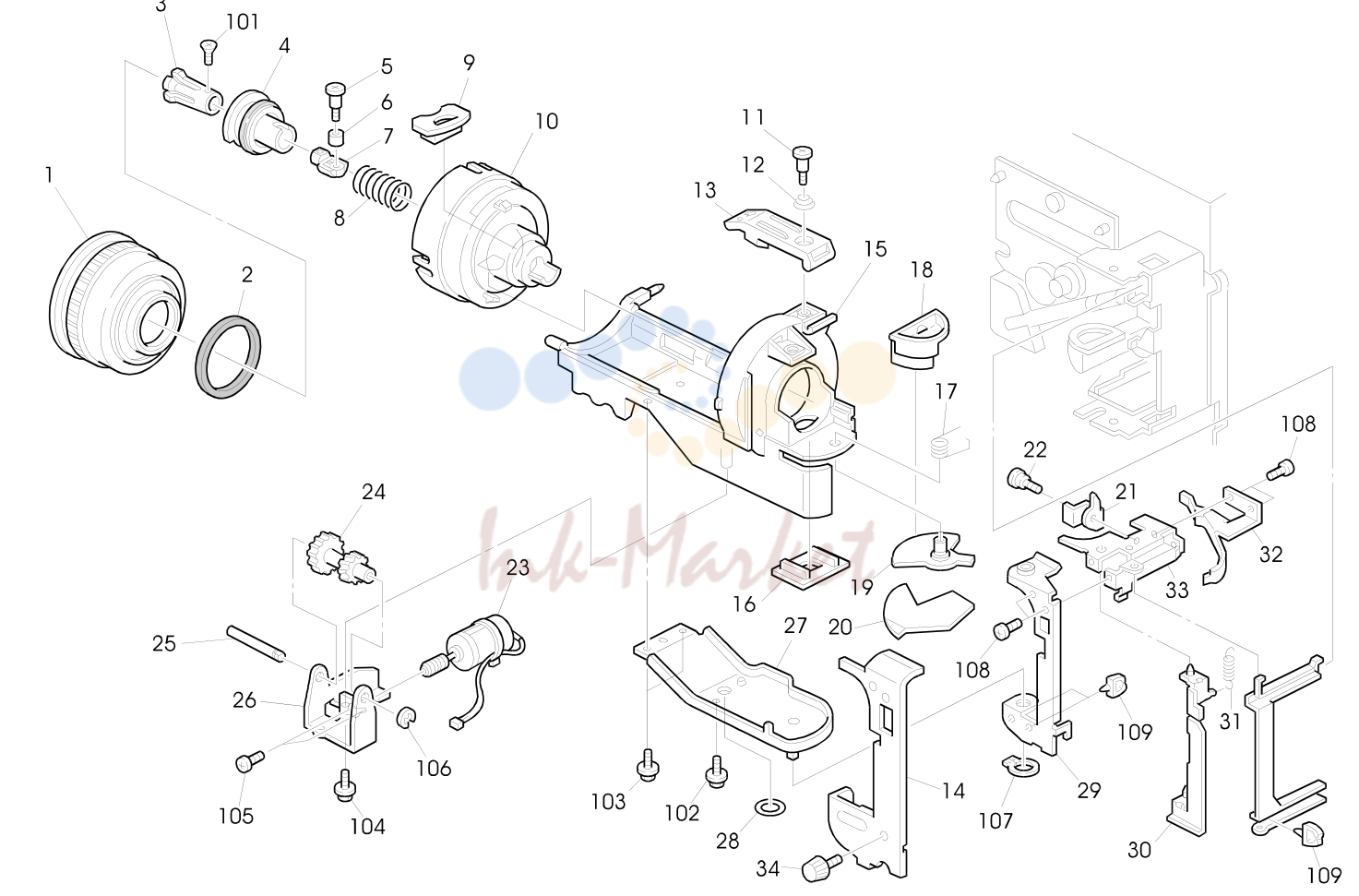

• 15. TONER SUPPLY UNIT (A153/A155/A156)
• 16. DEVELOPMENT UNIT (A153/A155/A156)
• 17. DRUM UNIT 1 (A153/A155/A156)
• 18. DRUM UNIT 2 (A153/A155/A156)
• 19. TRANSFER UNIT (A153/A155/A156)
• 20. FUSING UNIT 1 (A153/A155/A156)
• 21. FUSING UNIT 2 (A156)
• 22. DUPLEX TRAY 1 (A156)
• 23. DUPLEX TRAY 2 (A156)
• 24. DUPLEX TRAY 3 (A156)
• 25. DUPLEX TRAY 4 (A156)
• 26. PAPER EXIT SECTION (A153/A155/A156)
• 27. DRIVE SECTION 1 (A153/A155/A156)
• 28. DRIVE SECTION 2 (A153/A155/A156)
• 29. DRIVE SECTION 3 (A153/A155/A156)
• 30. ELECTRICAL SECTION 1 (A153/A155/A156)
• 31. ELECTRICAL SECTION 2 (A153/A155/A156)
• 32. ELECTRICAL SECTION 3 (A153/A155/A156)
• 33. FRAME SECTION 1 (A153/A155/A156)
• 34. FRAME SECTION 2 (A153/A155/A156)
• 35. DECAL AND DOCUMENT (A153/A155/A156)
• 36. SPECIAL TOOLS (A153/A155/A156)

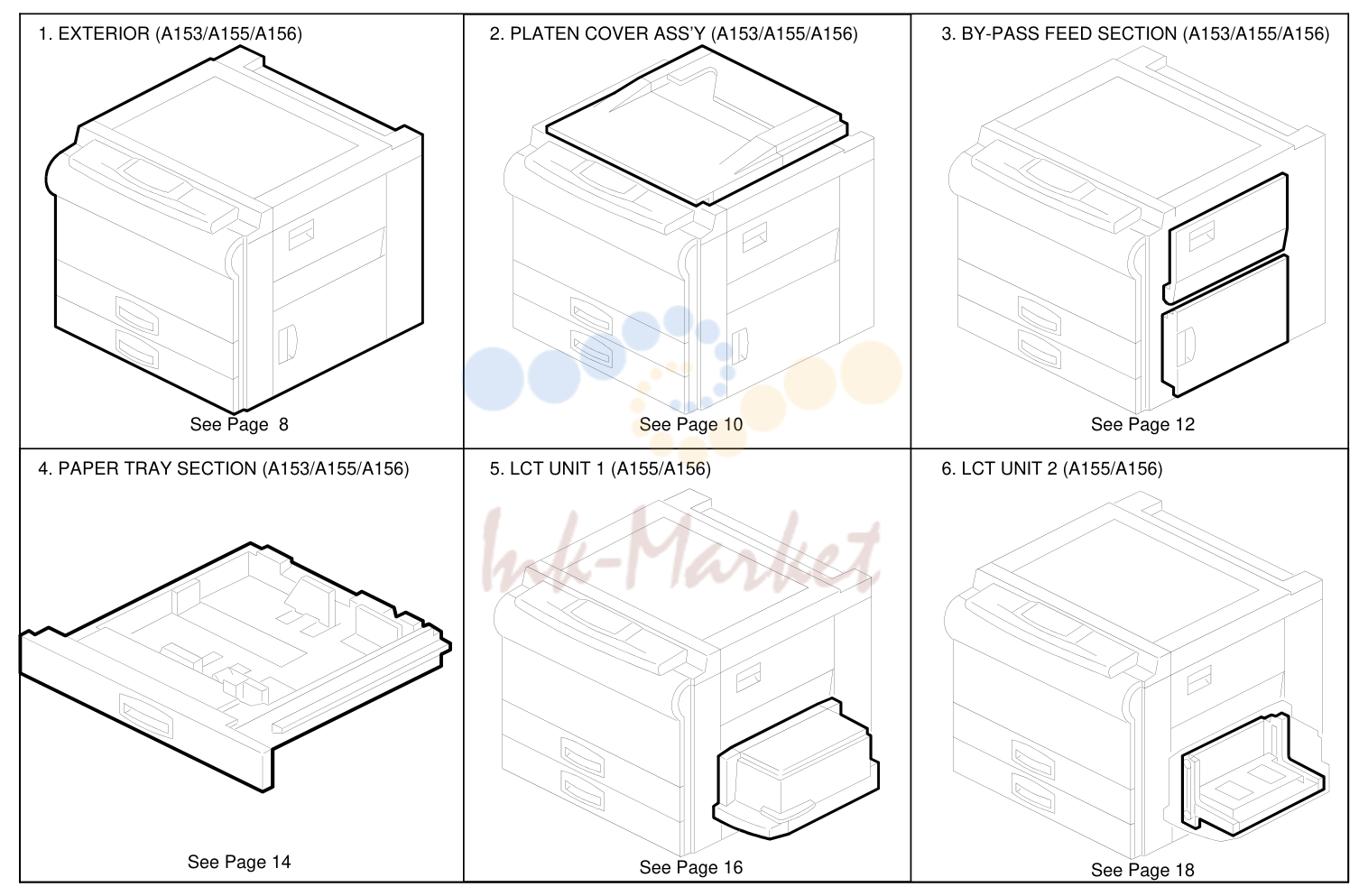

1. Location of unit

№	Артикул	Альт. артикул	Описание
28	AA001373 запросить цену →		Decal - Main Switch
1	A1531285 запросить цену →		Emblem
2	A1531277 запросить цену →		Front Cover (A153)
29	A1341328 запросить цену →		Small Cap
2	A1551277 запросить цену →		Front Cover (A155)
2	A1561277 запросить цену →		Front Cover (A156)
3	A1531354 запросить цену →		Hinge Pin
4	AG070004 запросить цену →		Magnetic Catch
5	A1531360 запросить цену →		Operating Sheet
5	A1541360 запросить цену →		Operating Sheet
6	AG050078 запросить цену →		Registration Knob
7	A1531352 запросить цену →		Right Lower Cover
8	A1531359 запросить цену →		Lower Inner Cover
9	A1531351 запросить цену →		Upper Inner Cover
10	A1531261 запросить цену →		Front Right Cover
11	AG050075 запросить цену →		Middle Knob
12	AG011312 запросить цену →		Operation Panel Ass’y - A4 (A153/A155)
12	AG011313 запросить цену →		Operation Panel Ass’y (A156 A4)
12	AG011310 запросить цену →		Operation Panel Ass’y - LT (A153/A155)
12	AG011311 запросить цену →		Opetation Panel Ass’y - LT (A156)
13	A1531469 запросить цену →		Panel Cover
14	AF043069 запросить цену →		Copy Tray
15	AF043076 запросить цену →		Copy Tray Slide
16	AF043077 запросить цену →		Copy Tray Guide
17	A1531301 запросить цену →		Left Cover
18	AA143416 запросить цену →		Stepped Screw - M4x3
19	AC042112 запросить цену →		Left Original Scale - A4
19	AC042116 запросить цену →		Left Original Scale - LT
20	52151980 запросить цену →		Exposure Glass - A3T-3.2
21	AW100027 запросить цену →		Thermister
22	AC042120 запросить цену →		Rear Original Scale (A4)
101	09514016B запросить цену →		Philips Screw With Flat Washer - M4
22	AC042124 запросить цену →		Rear Original Scale - LT
23	AA143417 запросить цену →		Shoulder Screw - M4x4
102	09644008B запросить цену →		Tapping Screw With Flat Washer - M4x8
24	A1531251 запросить цену →		Upper Cover
103	08025094 запросить цену →		Tapping Truss Head Screw - M4x8
104	03130040B запросить цену →		Philips Pan Head Screw - M3x4
25	A1531291 запросить цену →		Rear Cover
105	09534008M запросить цену →		Screw - M4X8
26	AA012080 запросить цену →		Dust Filter
27	A1531271 запросить цену →		Rear Right Cover
106	09513006B запросить цену →		Philips Screw With Flat Washer - M3x6

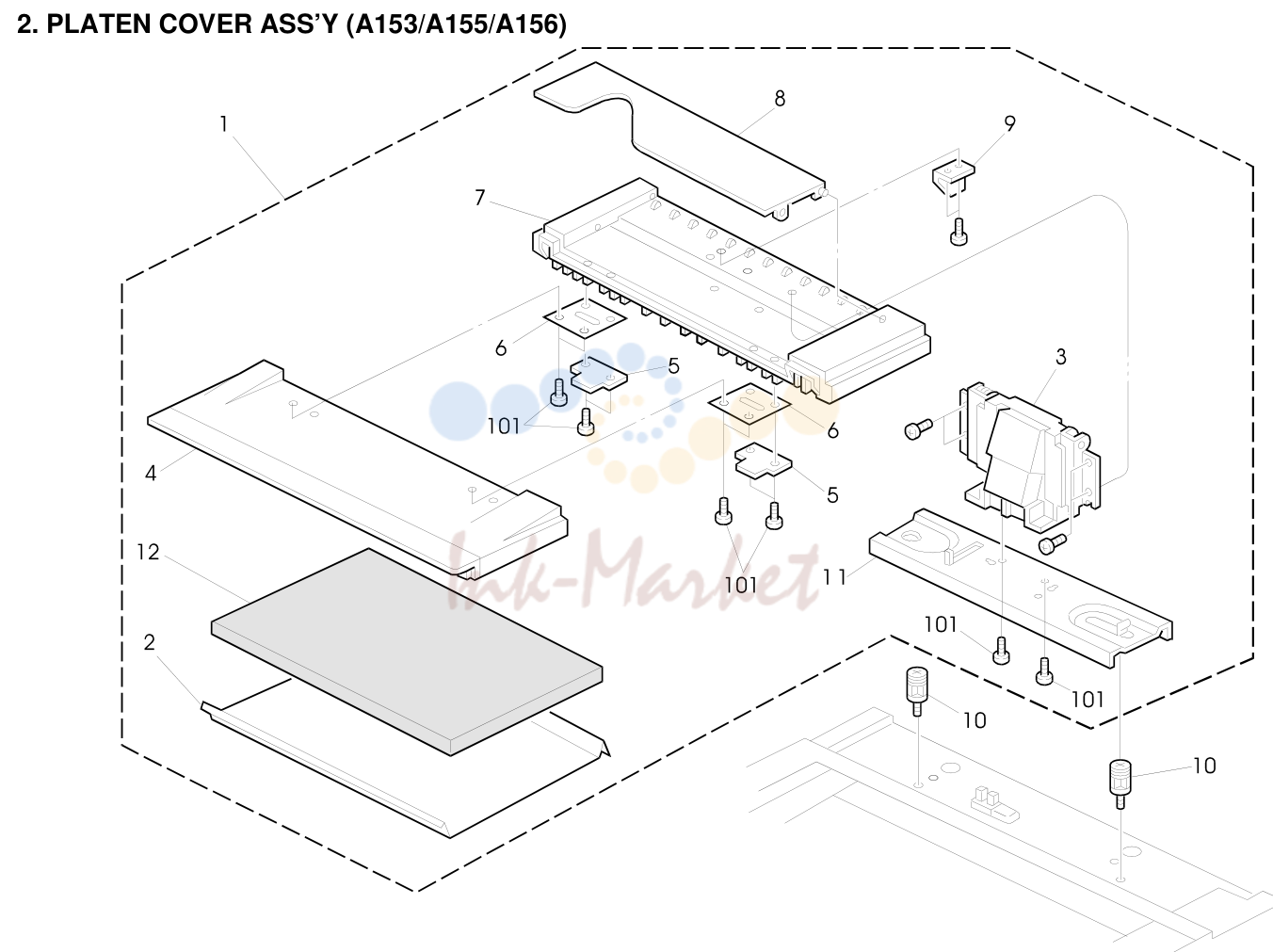

2. PLATEN COVER ASS’Y (A153/A155/A156)

№	Артикул	Альт. артикул	Описание
1	A1531369 запросить цену →		Platen cover Ass’y
101	04140142B запросить цену →		Binding Self Tapping Screw - M4x14
2	54482804 запросить цену →		Platen Cover Sheet
3	A1531370 запросить цену →		Platen Cover Hinge
4	A1341394 запросить цену →		Front Platen Cover
5	A1531378 запросить цену →		Hinge Stopper
6	A1531377 запросить цену →		Spring Plate
7	A1341395 запросить цену →		Rear Platen Cover
8	A1341396 запросить цену →		Original Holder
9	A1531383 запросить цену →		Platen Cover Feeler
10	52151667 запросить цену →		Platen Cover Stud
11	A1531380 запросить цену →		Platen Cover Bracket
12	AA162067 запросить цену →		Platen Cover Pad

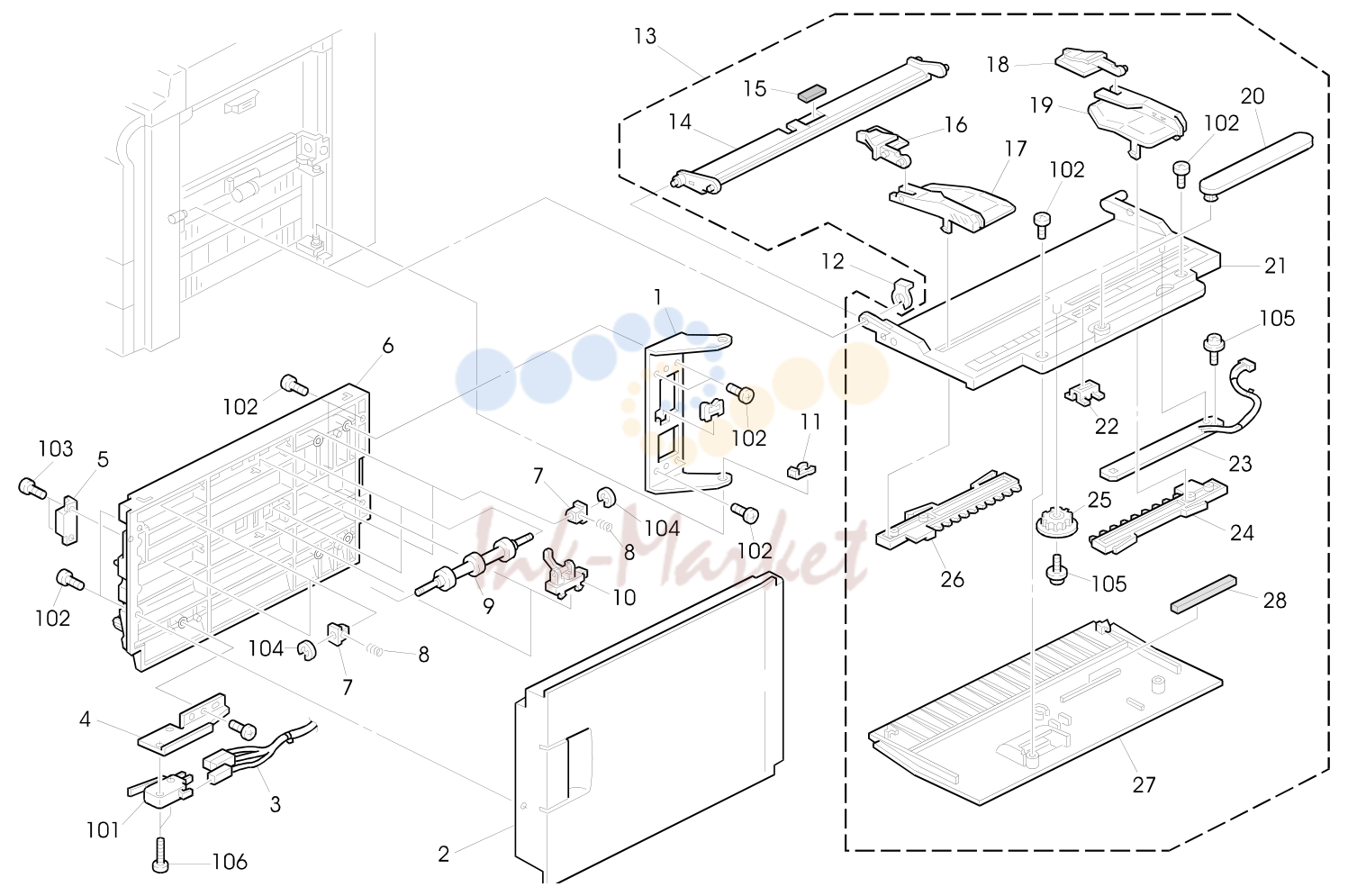

3. BY-PASS FEED SECTION (A153/A155/A156)

№	Артикул	Альт. артикул	Описание
101	12042356 запросить цену →		Micro Switch - AM51612A531
1	A1342586 запросить цену →		Hinge Bracket (A153)
102	04140082W запросить цену →		Tapping Screw With Flat Washer - M4x8
2	A1342591 запросить цену →		Vertical Transfer (A153)
3	A1345316 запросить цену →		Vertical Transfer Harness (A153)
103	08025085 запросить цену →		Tapping Screw - M4x8
104	07200030E запросить цену →		Retaining Ring - M3
4	A1342587 запросить цену →		Switch Bracket (A153)
105	09653006B запросить цену →		Tapping Screw With Flat Washer M3x6
5	AG070004 запросить цену →		Magnetic Catch (A153)
106	03130140B запросить цену →		Philips Pan Head Screw - M3x14
6	A1342585 запросить цену →		Vertical Transfer Guide Plate (A153)
7	AA080034 запросить цену →		Bushing - 4x5x7 (A153)
8	AA063538 запросить цену →		Spring - 10MM (A153)
9	AF020330 запросить цену →		Vertical Driven Roller (A153)
10	AW020069 запросить цену →		Photointerruptor (A153)
11	54472681 запросить цену →		Snap Ring (A153)
12	52152621 запросить цену →		Snap Ring - M6
13	A1342690 запросить цену →		By-pass Feed Table Ass’y
14	A1342731 запросить цену →		By-pass Feed Entrance Guide
15	54472927 запросить цену →		Friction Pad - B
16	A1342721 запросить цену →		Front Paper Guide
17	A1342711 запросить цену →		Front Side Fence
18	A1342726 запросить цену →		Rear Paper Guide
19	A1342716 запросить цену →		Rear Side Fence
20	A1342701 запросить цену →		By-pass Feed Guide
21	A1342696 запросить цену →		By-pass Feed Table
22	A1342705 запросить цену →		Magnet Catch Plate
23	A1345280 запросить цену →		Paper Size Sensor Board
24	A1342706 запросить цену →		Rear Fence Rack
25	G0113305 запросить цену →		Gear - 16T
26	A1342707 запросить цену →		Front Fence Rack
27	A1342746 запросить цену →		By-pass Feed Cover
28	AA151998 запросить цену →		Cushion - 10x30x5

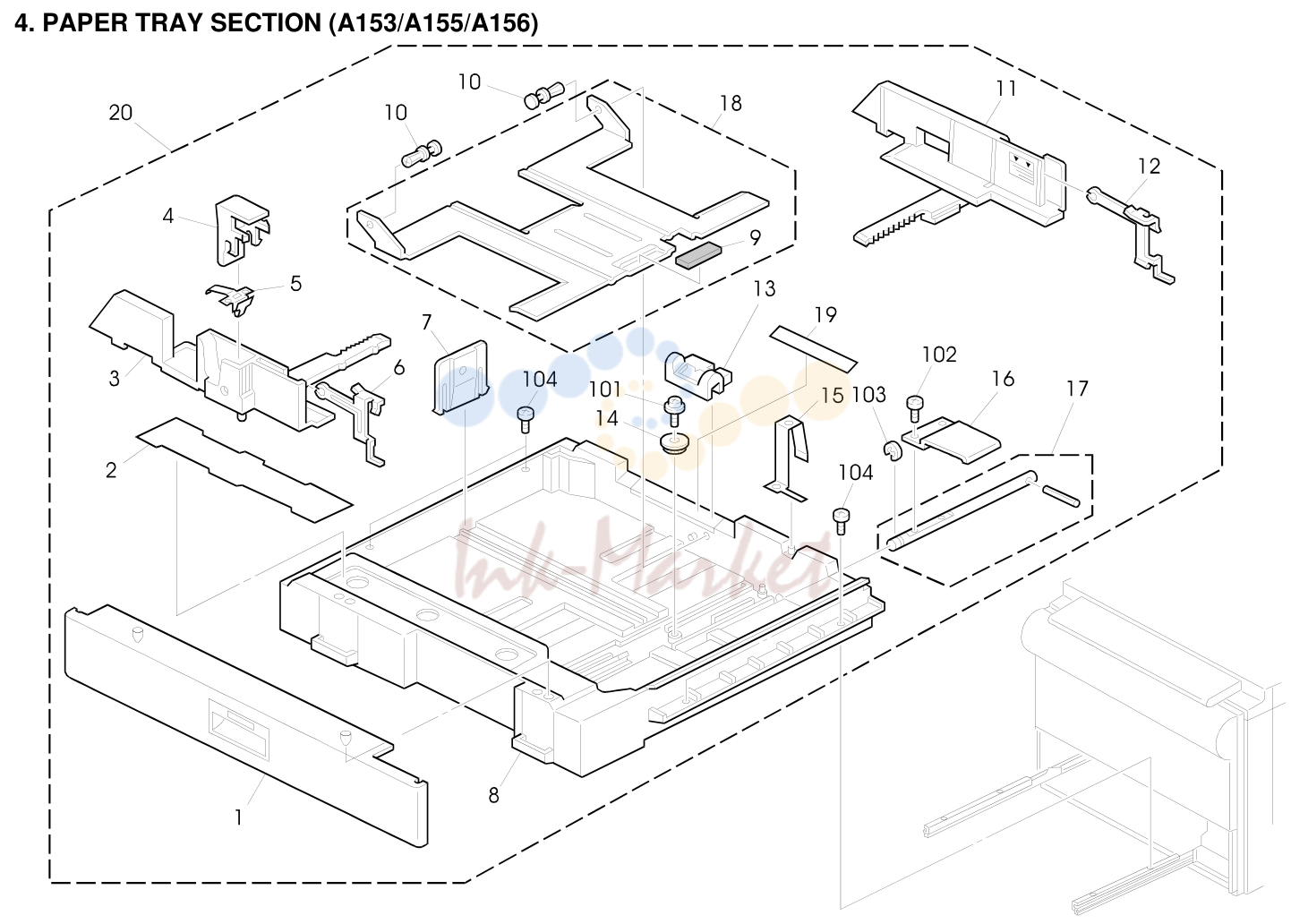

4. PAPER TRAY SECTION (A153/A155/A156)

№	Артикул	Альт. артикул	Описание
101	09654008B запросить цену →		Tapping Screw - M4
1	A1342956 запросить цену →		Paper Feed Front Cover
102	04340060B запросить цену →		Philips Tapping Screw - M4x6
2	A1342997 запросить цену →		Decal - Paper Setting
3	AF016070 запросить цену →		Front Side Fence
103	07200060E запросить цену →		Retaining Ring - M6
104	03440060F запросить цену →		Philips Truss Head Screw - M4x6
4	A1342976 запросить цену →		Stopper Lever
5	A1342978 запросить цену →		Spring Plate
6	A1342975 запросить цену →		Front Side Fence Guide
7	AF017012 запросить цену →		End Fence
8	AF010066 запросить цену →		Paper Tray
9	AF013014 запросить цену →		Bottom Plate Pad
10	A0482838 запросить цену →		Nylon Rivet
11	AF016071 запросить цену →		Rear Side Fence
12	A1342984 запросить цену →		Rear Side Fence Guide
13	AF015027 запросить цену →		Paper Size Slider
14	AB013868 запросить цену →		Gear - 16Z
15	A1342968 запросить цену →		Grounding Plate
16	A1342967 запросить цену →		Bottom Lift Lever
17	A1342966 запросить цену →		Bottom Lift Shaft
18	A1342986 запросить цену →		Bottom Plate
19	A1532995 запросить цену →		Decal Paper Size - LT/DLT
19	A1532996 запросить цену →		Decal Paper Size - A4/A3
20	A1342952 запросить цену →		Universal Tray

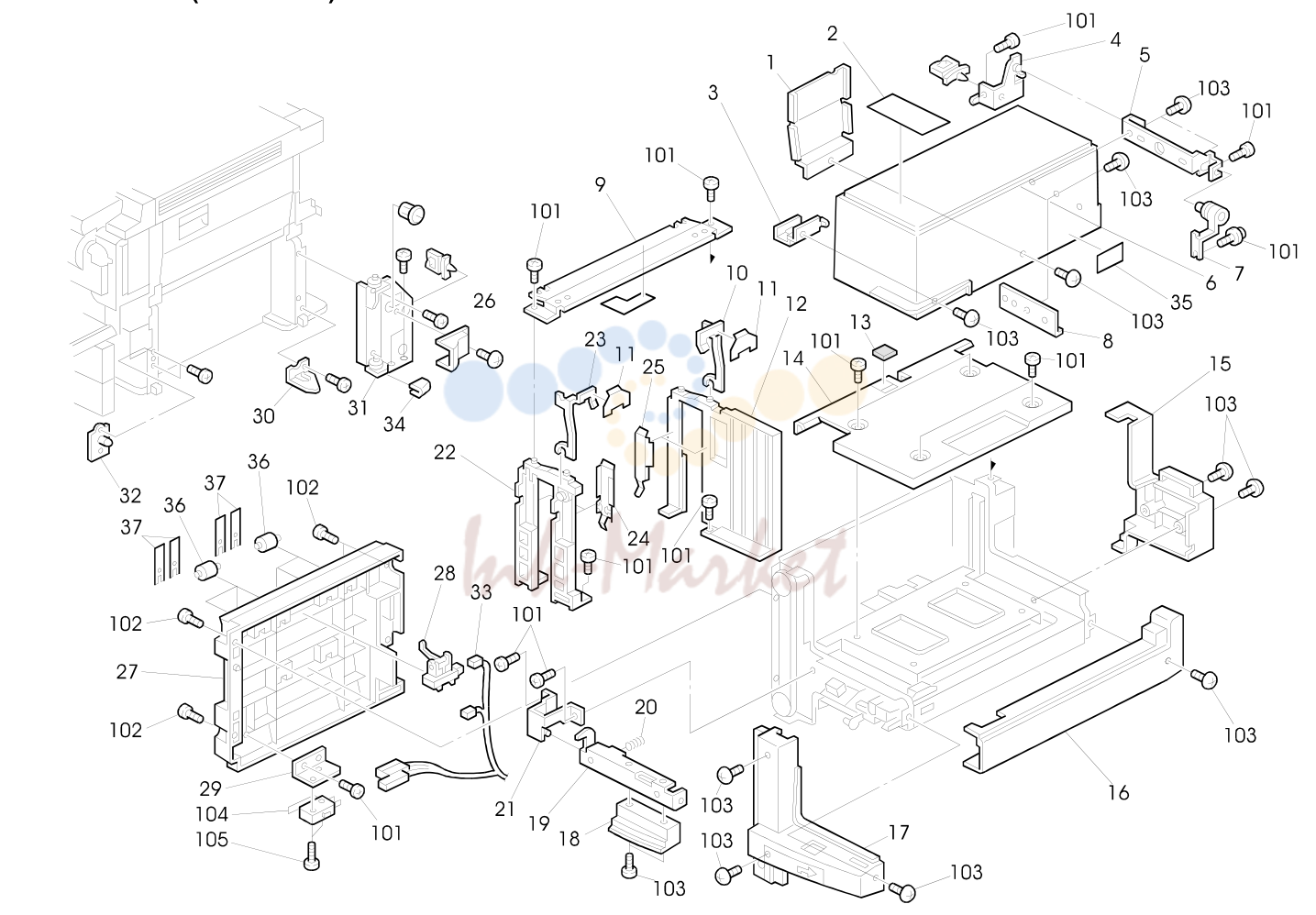

5. LCT UNIT 1 (A155/A156)

№	Артикул	Альт. артикул	Описание
36	AF020330 запросить цену →		Vertical Driven Roller
1	A1556324 запросить цену →		End Fence
2	A1556113 запросить цену →		Decal - Paper Set
37	AA080034 запросить цену →		Bushing - 4x5x7
3	A1556207 запросить цену →		Cover Bracket
4	A1556303 запросить цену →		Fix Hinge
5	A1556302 запросить цену →		Hinge Angle
6	A1556101 запросить цену →		LCT Upper Cover
7	A3353251 запросить цену →		Top Cover Hinge
8	A1556201 запросить цену →		LCT Hinge Bracket
9	A1556251 запросить цену →		Upper Stay
10	A1556312 запросить цену →		Rear Paper Holder
11	A1556313 запросить цену →		Support Guide
12	A1556307 запросить цену →		Rear Side Fence
13	A4212543 запросить цену →		Friction Pad
14	A1556142 запросить цену →		LCT Paper Tray
15	A1556221 запросить цену →		LCT Rear Cover
16	A1556231 запросить цену →		LCT Right Cover
17	A1556191 запросить цену →		LCT Front Cover
18	A1556181 запросить цену →		Knob
19	A1556171 запросить цену →		Grip Bracket
20	AA063239 запросить цену →		Spring - Handle
21	A1556170 запросить цену →		Hinge Bracket
22	A1556306 запросить цену →		Front Side Fence
23	A1556311 запросить цену →		Front Paper Holder
24	A1556321 запросить цену →		Front Spring Plate
25	A1556322 запросить цену →		Rear Sprig Plate
26	A1556241 запросить цену →		LCT Harness Cover
27	A1556151 запросить цену →		Vertical Transport Guide
28	AW020069 запросить цену →		Photointerruptor
29	A1556152 запросить цену →		Switch Bracket
30	A1556169 запросить цену →		Hinge Holder
31	A1556160 запросить цену →		Lower Hinge
32	A1556175 запросить цену →		LCT Positioning Plate
101	04340060B запросить цену →		Philips Tapping Screw - M4x6
33	A1555349 запросить цену →		LCT Vertical Harness
102	04140080B запросить цену →		Tapping Screw - M4x8
103	08025094 запросить цену →		Tapping Truss Head Screw - M4x8
34	A1556162 запросить цену →		Cushion
104	12042356 запросить цену →		Micro Switch - AM51612A531
35	A1556114 запросить цену →		Caution Decal - LCT

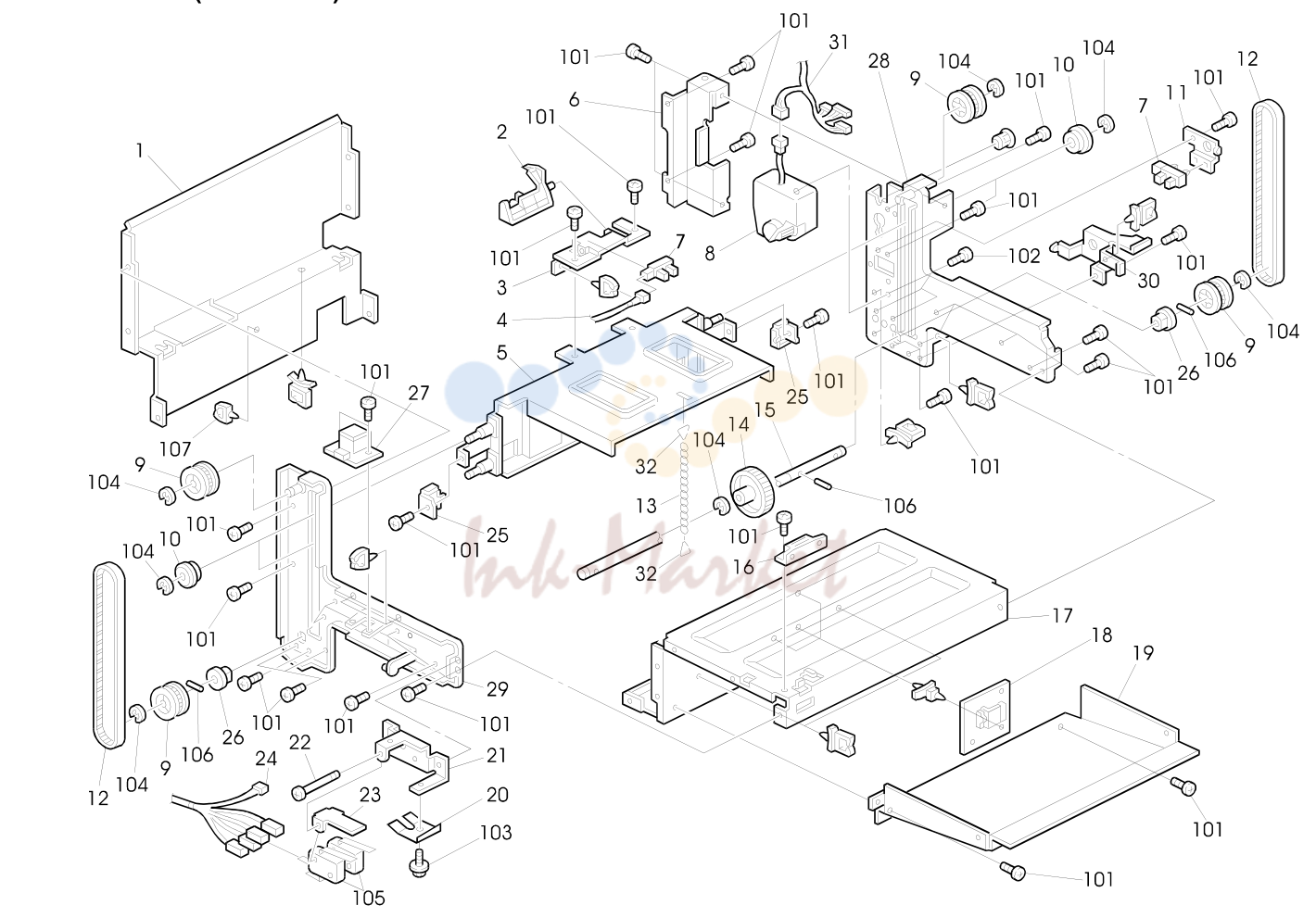

6. LCT UNIT 2 (A155/A156)

№	Артикул	Альт. артикул	Описание
1	A1556143 запросить цену →		Left Bracket
101	04340060B запросить цену →		Philips Tapping Screw - M4x6
102	08025236 запросить цену →		Tapping Screw - M4x8
2	A1556148 запросить цену →		Paper Ding Sensor Feeler
3	A1556147 запросить цену →		Paper End Sensor Bracket
103	04430060B запросить цену →		Hexagon Tapping Screw - M3x6
104	07200060E запросить цену →		Retaining Ring - M6
4	A1555348 запросить цену →		Paper End Sensor Harness
5	A1556203 запросить цену →		Paper Tray Stay
105	12042355 запросить цену →		Micro Switch - AM51632A531
6	A1556153 запросить цену →		Upper Hinge
106	06230160E запросить цену →		Spring Pin - 3x16mm
107	11050196 запросить цену →		Harness Clamp
7	AW020075 запросить цену →		Photointerrupter
8	AX050090 запросить цену →		Motor - DC 24V 36W
9	AB030281 запросить цену →		Timing Pulley - 28Z
10	A3354351 запросить цену →		Guide Roller
11	A1556136 запросить цену →		Lift Sensor Bracket
12	AA043456 запросить цену →		Timing Belt - S3M167
13	59252258 запросить цену →		Stopper Chain
14	AB011133 запросить цену →		Gear - 49Z
15	AA140576 запросить цену →		LCT Drive Shaft
16	AG070004 запросить цену →		Magnetic Catch
17	A1556141 запросить цену →		Tray Bottom Plate
18	A1555165 запросить цену →		LCT Main Board
19	A1556145 запросить цену →		Tray Cover
20	A1556118 запросить цену →		Spring Plate
21	A1556116 запросить цену →		Safety Switch Bracket
22	A3003155 запросить цену →		Stepped Screw - M25x32
23	A1556117 запросить цену →		Safety Switch Lever
24	A1555314 запросить цену →		LCT Relay Harness
25	A3354352 запросить цену →		Timing Belt Clamp
26	50530223 ✓ в наличии		Bushing - 8mm
27	A1555170 запросить цену →		Push Switch
28	A1556125 запросить цену →		Rear Side Bracket
29	A1556111 запросить цену →		Front Side Plate
30	A1556215 запросить цену →		Harness Guide
31	A1555342 запросить цену →		LCT Harness

7. PAPER FEED SECTION 1 (A153/A155/A156)

№	Артикул	Альт. артикул	Описание
35	AA143219 запросить цену →		Stepped Screw
1	A1342688 запросить цену →		Positioning Plate
2	A1342660 запросить цену →		Paper Feed Feeler
3	A1342661 запросить цену →		Feeler Roller
4	A1342670 запросить цену →		By-pass Feed Cover
5	A1342658 запросить цену →		Grounding Plate
6	A1342656 запросить цену →		Stopper Plate
7	AF031030 запросить цену →		Feed Roller
8	54472681 запросить цену →		Snap Ring
9	AB011343 запросить цену →		Idle Gear - 23Z
10	AF030024 запросить цену →		Pick-up Roller
11	AA140534 запросить цену →		Feed Shaft (A153)
11	AA140575 запросить цену →		Paper Feed Shaft (A155/A156)
12	AX200101 запросить цену →		Magnetic Clutch - 2.5kgf 35Z
13	AA083012 запросить цену →		Clutch Roller - 6x14x10
14	A1345311 запросить цену →		By-pass Feed Harness
15	A1342659 запросить цену →		By-pass Feed Housing
16	AW020075 запросить цену →		Photointerrupter
17	AW500012 запросить цену →		Push Switch
18	A1342662 запросить цену →		Grounding Plate
19	A1532560 запросить цену →		Rear Guide Plate
20	A1342663 запросить цену →		Separation Guide
21	AF032025 запросить цену →		Separation Roller
22	A1342674 запросить цену →		Torque Limitter - 400fg
23	A1342668 запросить цену →		Separation Driven Shaft
24	AA080037 запросить цену →		Bushing - 6 mm
25	AA063499 запросить цену →		Pressure Spring
26	A1342689 запросить цену →		Gear Cover
27	AB011344 запросить цену →		Gear - 16Z
28	AB011345 запросить цену →		Gear - 20Z
29	A1342667 запросить цену →		Separation Drive Shaft
30	A1342654 запросить цену →		Pick-up Arm
31	AB011346 запросить цену →		Gear - 27Z
101	07200040E запросить цену →		Retaining Ring - M4
102	08053480 запросить цену →		Bushing - 6mm
32	A1552682 запросить цену →		Lift Sensor Bracket
33	A1555345 запросить цену →		Ct Harness
103	04140080B запросить цену →		Tapping Screw - M4x8
104	06220100E запросить цену →		Spring Pin - 2x10mm
34	A1552667 запросить цену →		Lift Sensor Feeler

8. PAPER FEED SECTION 2 (A153/A155/A156)

№	Артикул	Альт. артикул	Описание
36	A1345315 запросить цену →		Relay Harness - Lower Paper Feed
1	A1342840 запросить цену →		Reverse Guide Plate
2	A1342846 запросить цену →		Lower Guide Plate
38	A1342821 запросить цену →		Front Side Plate
3	AF030025 запросить цену →		Pick-up Feed Roller
4	AF031029 запросить цену →		Paper Feed Roller
40	A1342868 запросить цену →		Solenoid Bracket
5	A1342860 запросить цену →		Pick-up Arm
6	AA140542 запросить цену →		Feed Roller Shaft
7	A1342878 запросить цену →		Paper End Sensor Bracket
8	AW020075 запросить цену →		Photointerrupter
9	A1342873 запросить цену →		Positioning Sensor Bracket
10	AA060577 запросить цену →		Release Spring
11	A1342866 запросить цену →		Pick-up Solenoid
12	AA083009 запросить цену →		Clutch Roller 8X18X11
13	AA082046 запросить цену →		Bushing - 6x12x6
14	AB030466 запросить цену →		Timing Pulley - 20Z
15	A1342826 запросить цену →		Rear Side Plate
16	A1342855 запросить цену →		Lower Feed Stay
17	A1342862 запросить цену →		Paper End Sensor Feeler
18	AA060523 запросить цену →		Pick-up Pressure Sping
19	A1342863 запросить цену →		Paper End Sensor Lever
20	AA082047 запросить цену →		Bushing - 8x16x7
21	A1342830 запросить цену →		Drive Shaft
22	AB013420 запросить цену →		Gear - 18Z
23	A1342832 запросить цену →		Driven Shaft Ass’y
24	A1342885 запросить цену →		Torque Limitter
25	AF032027 запросить цену →		Separation Roller
26	A1342790 запросить цену →		Reverse Stay
27	A1342795 запросить цену →		Pressure Lever
28	AA060636 запросить цену →		Pressure Spring
101	04340060B запросить цену →		Philips Tapping Screw - M4x6
102	07200040E запросить цену →		Retaining Ring - M4
29	AF020322 запросить цену →		Lower Drive Roller - Transport
103	07200030E запросить цену →		Retaining Ring - M3
30	AA060575 запросить цену →		Release Spring
104	08050088 запросить цену →		Retaining Ring - M6
31	A1342810 запросить цену →		Release Solenoid
32	AF020329 запросить цену →		Relay Roller
105	07200060E запросить цену →		Retaining Ring - M6
33	AA080156 запросить цену →		Bushing - M4
106	07423808 запросить цену →		Ball Bearing - 8x16x5
107	03530040B запросить цену →		Screw - M3X4
34	AA063487 запросить цену →		Spring - 10mm
35	A1342834 запросить цену →		Vertical Transport Guide
108	11050199 запросить цену →		Clamp

9. PAPER FEED SECTION 3 (A153/A155)

№	Артикул	Альт. артикул	Описание
1	A1342840 запросить цену →		Reverse Guide Plate
36	A1305314 запросить цену →		Relay Harness - Paper Feed
2	A1302845 запросить цену →		Upper Guide Plate
38	A1302820 запросить цену →		Front Upper Side Plate
3	AF030025 запросить цену →		Pick-up Feed Roller
4	AF031029 запросить цену →		Paper Feed Roller
40	A1342868 запросить цену →		Solenoid Bracket
5	A1342860 запросить цену →		Pick-up Arm
6	AA140542 запросить цену →		Feed Roller Shaft
7	A1302876 запросить цену →		Paper End Sensor Bracket
8	AW020075 запросить цену →		Photointerrupter
9	A1302871 запросить цену →		Sensor Bracket
10	AA060577 запросить цену →		Release Spring
11	A1342866 запросить цену →		Pick-up Solenoid
12	AA083011 запросить цену →		Clutch Roller - 8x18x11
13	AA082046 запросить цену →		Bushing - 6x12x6
14	AB030466 запросить цену →		Timing Pulley - 20Z
15	A1302824 запросить цену →		Rear Upper Side Plate
16	A1302850 запросить цену →		Upper Feed Stay
17	A1342862 запросить цену →		Paper End Sensor Feeler
18	AA060523 запросить цену →		Pick-up Pressure Sping
19	A1342863 запросить цену →		Paper End Sensor Lever
20	AA082047 запросить цену →		Bushing - 8x16x7
21	A1342830 запросить цену →		Drive Shaft
22	AB013420 запросить цену →		Gear - 18Z
23	A1342832 запросить цену →		Driven Shaft Ass’y
24	A1342885 запросить цену →		Torque Limitter
25	AF032027 запросить цену →		Separation Roller
26	A1342790 запросить цену →		Reverse Stay
27	A1342795 запросить цену →		Pressure Lever
28	AA060636 запросить цену →		Pressure Spring
29	AF020321 запросить цену →		Paper Feed Drive Roller
30	AA060575 запросить цену →		Release Spring
101	04340060B запросить цену →		Philips Tapping Screw - M4x6
102	07200040E запросить цену →		Retaining Ring - M4
31	A1342810 запросить цену →		Release Solenoid
103	07200030E запросить цену →		Retaining Ring - M3
32	AF020329 запросить цену →		Relay Roller
33	AA080156 запросить цену →		Bushing - M4
104	08050088 запросить цену →		Retaining Ring - M6
34	AA063487 запросить цену →		Spring - 10mm
105	07200060E запросить цену →		Retaining Ring - M6
35	A1342834 запросить цену →		Vertical Transport Guide
106	11050199 запросить цену →		Clamp

10. PAPER REGISTRATION (A153/A155/A156)

№	Артикул	Альт. артикул	Описание
1	AG050075 запросить цену →		Middle Knob
101	09513006B запросить цену →		Philips Screw With Flat Washer - M3x6
102	04340060B запросить цену →		Philips Tapping Screw - M4x6
2	AG050078 запросить цену →		Registration Knob
3	AB013485 запросить цену →		Gear - 20Z
103	07200060E запросить цену →		Retaining Ring - M6
4	54742152 запросить цену →		Bushing - 8x12x12mm
104	07200040E запросить цену →		Retaining Ring - M4
105	03130040B запросить цену →		Philips Pan Head Screw - M3x4
5	AA063539 запросить цену →		Spring - Registration Roller
106	04140080B запросить цену →		Tapping Screw - M4x8
6	AA080172 запросить цену →		Bushing
7	AA080171 запросить цену →		Bushing
8	A1533095 запросить цену →		Development Rail
9	A1532101 запросить цену →		PTL Lamp
10	A1533114 запросить цену →		Transfer Entrance Guide
11	AB013486 запросить цену →		Gear - 14Z
12	AF021052 запросить цену →		Upper Registration Roller
13	AF020316 запросить цену →		Lower Registration Roller
14	A1342557 запросить цену →		Regist Sensor Bracket
15	AW020068 запросить цену →		Photointerruptor
16	A1535333 запросить цену →		CT Harness
17	A1342580 запросить цену →		Vertical Transfer Hunge (A153)
18	A1532563 запросить цену →		Middle Guide Plate
19	A1532558 запросить цену →		Upper Registration Guide
20	A1342895 запросить цену →		Vertical Relay Guide
21	AA083011 запросить цену →		Clutch Roller - 8x18x11 (A156)
22	A1342900 запросить цену →		Duplex Stay (A156)
23	AA082047 запросить цену →		Bushing - 8x16x7 (A156)
24	AF020321 запросить цену →		Paper Feed Drive Roller (A156)
25	A1342903 запросить цену →		Upper Guide Plate - Duplex Feed (A156)
26	A1342904 запросить цену →		Lower Guide Plate - Duplex Feed (A156)
27	A1342582 запросить цену →		Sensor Bracket - Vertical Transfer (A153)
28	A1342554 запросить цену →		Lower Registration Guide
29	A1556164 запросить цену →		Positioning Guide
30	A1556168 запросить цену →		Vertical Support Guide

11. OPTICAL SECTION 1 (A153/A155/A156)

№	Артикул	Альт. артикул	Описание
101	08025237 запросить цену →		Tapping Screw - M4x10
1	A1531840 запросить цену →		Lens Magnification Unit
102	04130062B запросить цену →		Tapping Screw - M3x6
2	AA150369 запросить цену →		Original Sensor Seal
103	08025232 запросить цену →		Tapping Screw - M3x8
3	AA151941 запросить цену →		Shield - Case - Development - Right
4	AA150368 запросить цену →		Shielding Plate - Cover - Lens
104	09514006B запросить цену →		Philips Screw With Washer - M4x6
105	09653008W запросить цену →		Tapping Screw With Flat Washer - M3x8
5	AW010042 запросить цену →		Original Length Sensor
6	A1531961 запросить цену →		Lens Cover
106	07200040E запросить цену →		Retaining Ring - M4
107	04140080B запросить цену →		Tapping Screw - M4x8
7	A1111753 запросить цену →		Seal - 0.1x18x49
8	A1531971 запросить цену →		Original Sensor Bracket
9	A1535392 запросить цену →		Optical Harness
10	A1535391 запросить цену →		Optical Harness
11	A1531841 запросить цену →		Lens Drive Unit
12	AA152330 запросить цену →		Magnification Seal
13	AW020075 запросить цену →		Photointerrupter
14	AB032059 запросить цену →		Driven Pulley
15	A1535395 запросить цену →		Optical Harness
16	A1535141 запросить цену →		Lens Drive Harness
17	A0691883 запросить цену →		Shoe - Scanner
18	A1535212 запросить цену →		Lens Drive Motor - Horizontal
19	AB017360 запросить цену →		Gear Pulley
20	AA050086 запросить цену →		Lens Drive Wire - Horizontal
21	AB017361 запросить цену →		Gear - 24Z/56Z

12. OPTICAL SECTION 2 (A153/A155/A156)

№	Артикул	Альт. артикул	Описание
1	A1531790 запросить цену →		1st Scanner Ass’y (120V)
101	09513006B запросить цену →		Philips Screw With Flat Washer - M3x6
1	A1531770 запросить цену →		1st Scanner Ass’y (230V)
102	04140082W запросить цену →		Tapping Screw With Flat Washer - M4x8
103	04130062W запросить цену →		Tapping Screw - M3x6
2	AC035022 запросить цену →		Rear Mirror Clamp - 1st Mirror
104	09503005B запросить цену →		Philips Screw With Spring Washer - M3X5
3	A0691883 запросить цену →		Shoe - Scanner
4	A1531776 запросить цену →		Front Mirror Clamp - 1st Mirror
105	04130060W запросить цену →		Tapping Screw - M3x6
106	09644008B запросить цену →		Tapping Screw With Flat Washer - M4x8
5	A0771673 запросить цену →		Thermofuse Terminal
6	A1531777 запросить цену →		Front Terminal
107	03130040B запросить цену →		Philips Pan Head Screw - M3x4
7	AX520027 запросить цену →		Exposure Lamp - 97V 280W (120V)
108	03130060B запросить цену →		Philips Pan Head Screw - M3x6
109	03140060B запросить цену →		Philips Pan Head Screw - M4x6
7	AX520025 запросить цену →		Exposure Lamp - 85V 280W (230V)
8	A0851670 запросить цену →		Exposure Adjusting Plate
9	A1531778 запросить цену →		Rear Terminal
10	A1531780 запросить цену →		Exposure Lamp Harness
11	A1531750 запросить цену →		Scale Bracket
12	AW100027 запросить цену →		Thermister
13	AC030103 запросить цену →		1st Mirror
14	A1531754 запросить цену →		Exposure Stay
15	A1531779 запросить цену →		Thermostat - 121łC 250V 10A
16	A1531781 запросить цену →		Reflector

13. OPTICAL SECTION 3 (A153/A155/A156)

№	Артикул	Альт. артикул	Описание
1	A0961873 запросить цену →		Scanner Shoe Pin
101	03140100B запросить цену →		Philips Pan Head Screw - M4x10
2	A1531807 запросить цену →		Harness Guide
102	04430080W запросить цену →		Hexagon Head Tapping Screw - M3x8
3	A1531808 запросить цену →		2nd Mirror
103	11050230 запросить цену →		Clamp
4	A0771690 запросить цену →		Spring Plate - Mirror
104	04140080B запросить цену →		Tapping Screw - M4x8
5	A1531805 запросить цену →		Front Mirror Holder
105	09513005B запросить цену →		Philips Screw With Flat Washer M3x5
6	A0691883 запросить цену →		Shoe - Scanner
106	08025231 запросить цену →		Tapping Screw - M3x6
107	04340060B запросить цену →		Philips Tapping Screw - M4x6
7	A1531806 запросить цену →		Rear Mirror Holder
8	A1531801 запросить цену →		2nd Scanner Ass’y
108	11050231 запросить цену →		Clamp
9	A1531809 запросить цену →		3rd Mirror
10	A1531721 запросить цену →		Spring Plate
11	AW010040 запросить цену →		Original Sensor
12	A1531720 запросить цену →		Scanner Rail
13	AW020022 запросить цену →		Photointerruptor
14	A0961693 запросить цену →		ADS Cover
15	A0961692 запросить цену →		ADS Case
16	AC030106 запросить цену →		4/5 Mirror
17	A1531908 запросить цену →		Shielding Plate
18	A1535160 запросить цену →		ADS Sensor Board
19	A1531914 запросить цену →		3rd Scanner Rack
20	A1531906 запросить цену →		Adjust Shoe
21	AA063523 запросить цену →		Adjust Spring
22	AX400047 запросить цену →		Anti-condensation Heater - 115V 15W
22	AX400048 запросить цену →		Anti-condensation Heater - 240V 15W
23	A1535393 запросить цену →		Optical Harness
24	A1539513 запросить цену →		Harness - ADS
25	A1531976 запросить цену →		ADS Sensor Bracket
26	A1531912 запросить цену →		3rd Scanner Stay
27	A0965230 запросить цену →		ADS Board

14. OPTICAL SECTION 4 (A153/A155/A156)

№	Артикул	Альт. артикул	Описание
1	AA043387 запросить цену →		Timing Belt - 40S2M984
101	05730040E запросить цену →		Hexagon Headless Set Screw - M3x4
2	AA043386 запросить цену →		Timing Belt - 40S2M1224
102	07200040E запросить цену →		Retaining Ring - M4
3	AB033063 запросить цену →		Timing Pulley - 22Z/24Z
103	04340060B запросить цену →		Philips Tapping Screw - M4x6
104	09514008B запросить цену →		Philips Screw With Washer - M4x8
4	AA140557 запросить цену →		Scanner Drive Shaft
5	A1535213 запросить цену →		Lens Drive Motor - DC24V 8.6W
105	05740050E запросить цену →		Hexagon Headless Set Screw - M4x5
106	07200060E запросить цену →		Retaining Ring - M6
6	A1531708 запросить цену →		Tension Bracket - Short
107	07403008 запросить цену →		Ball Bearing - 8x22x7
7	AB017362 запросить цену →		Gear - 25Z/32Z
108	11050230 запросить цену →		Clamp
8	AB017360 запросить цену →		Gear Pulley
9	AB030486 запросить цену →		Timing Pulley - 24Z
109	09514006B запросить цену →		Philips Screw With Washer - M4x6
10	A1535803 запросить цену →		Upper Bracket - DC Drive Board
110	04330060W запросить цену →		Tapping Screw - M3x6
11	AA043388 запросить цену →		Timing Belt - 60S2M180
12	AA060595 запросить цену →		Tension Spring
13	A1531700 запросить цену →		Scanner Drive Motor - DC2.3V 13.5W
14	A1531707 запросить цену →		Tension Bracket - Long
15	AB030489 запросить цену →		Timing Pulley - 22Z
16	AB030487 запросить цену →		Timing Pulley - 44Z
17	AB017129 запросить цену →		Gear - 20Z AND 72Z
18	AB017361 запросить цену →		Gear - 24Z/56Z
19	A0771690 запросить цену →		Spring Plate - Mirror
20	AC030107 запросить цену →		6th Mirror
21	A1531952 запросить цену →		Magnification Rail
22	A0751766 запросить цену →		Adjusting Cam
23	AB032059 запросить цену →		Driven Pulley
24	A1531947 запросить цену →		Magnification Drive Unit Barcket
25	A1535211 запросить цену →		Mirror Drive Motor - DC24V 8.6V
26	AA050087 запросить цену →		Lens Drive Wire - Vertical

Каталог очень большой (1164 позиций). Показаны первые 14 узлов со схемами; полный список доступен по запросу.
