Ricoh FT 4622 4822 — каталог запчастей со схемами

Содержание

1. LOCATION OF UNIT
2. PLATEN COVER ASS’Y (A212/A214)
3. OPERATION PANEL UNIT (A212/A214)
4. BY-PASS FEED SECTION (A212/A214)
5. PAPER TRAY SECTION (A212/A214)

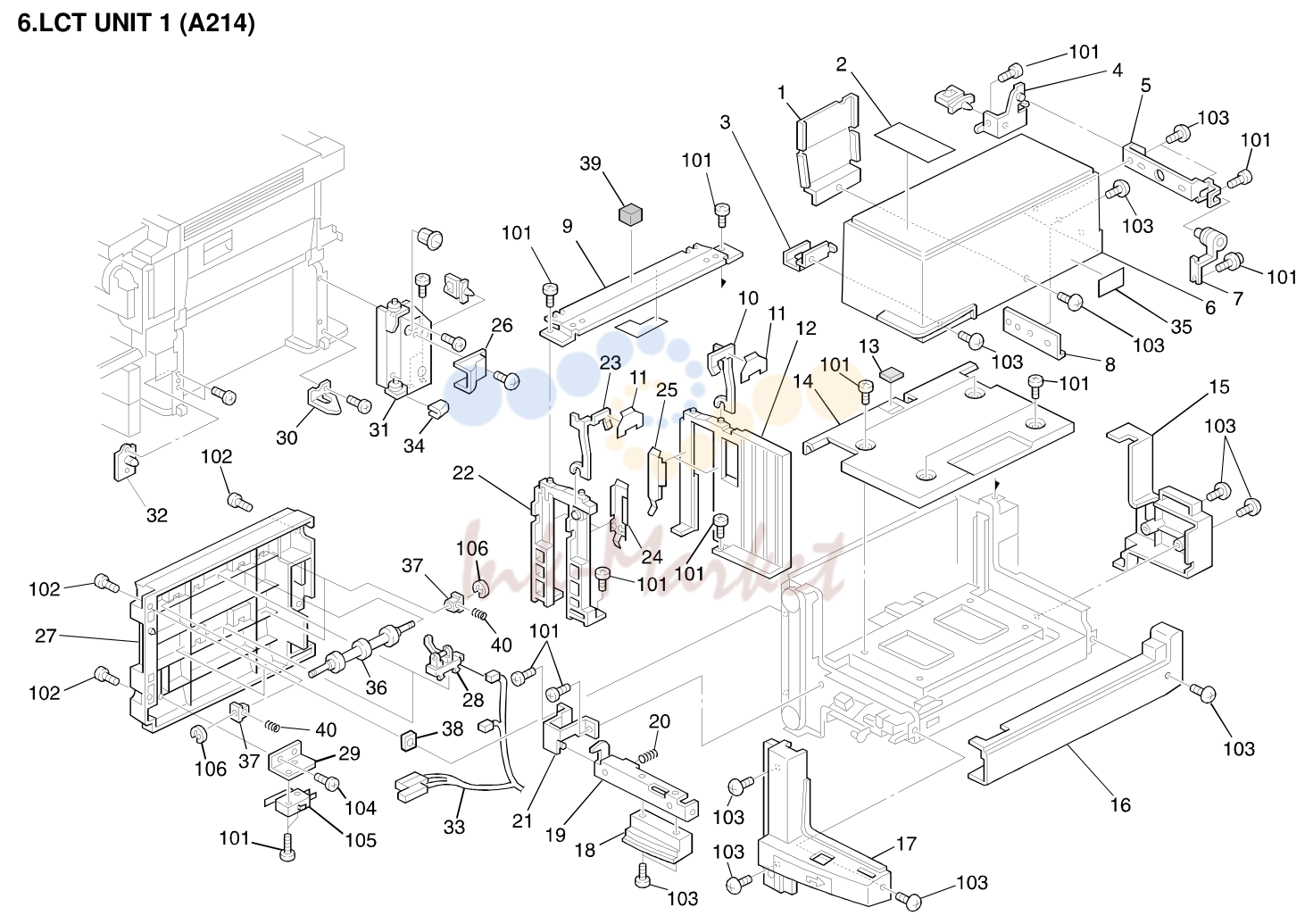

6. LCT UNIT 1 (A214)

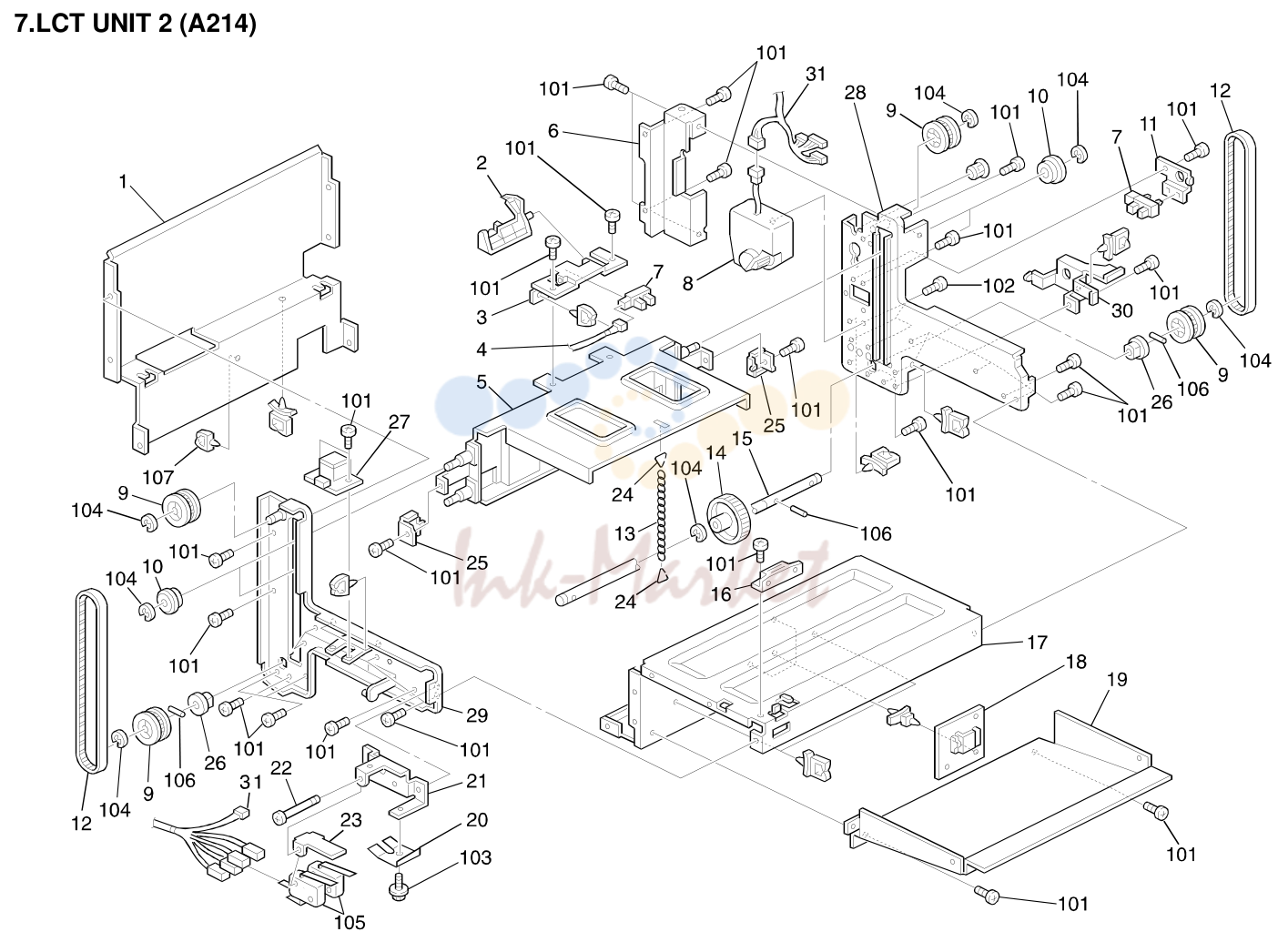

7. LCT UNIT 2 (A214)

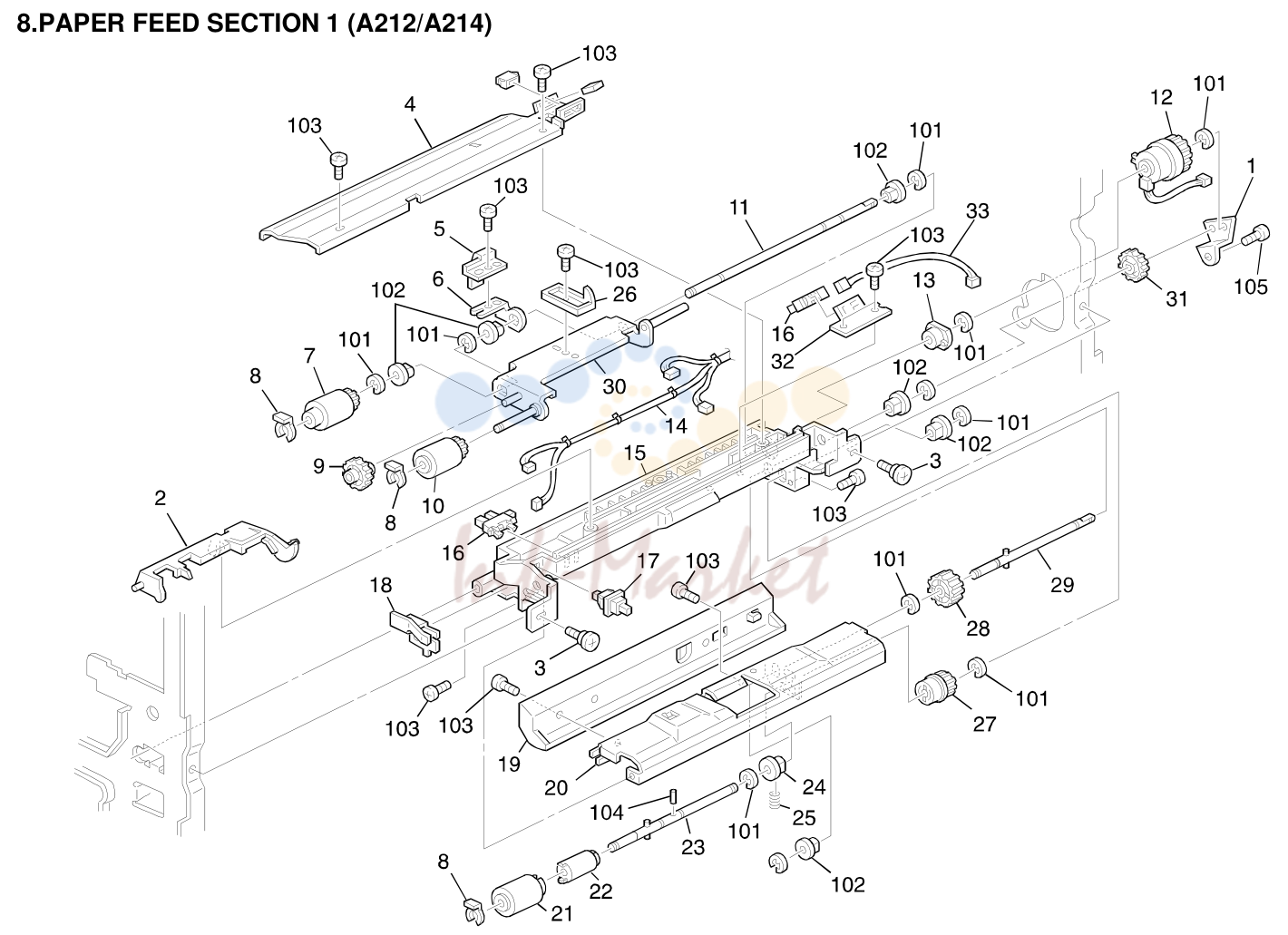

8. PAPER FEED SECTION 1 (A212/A214)

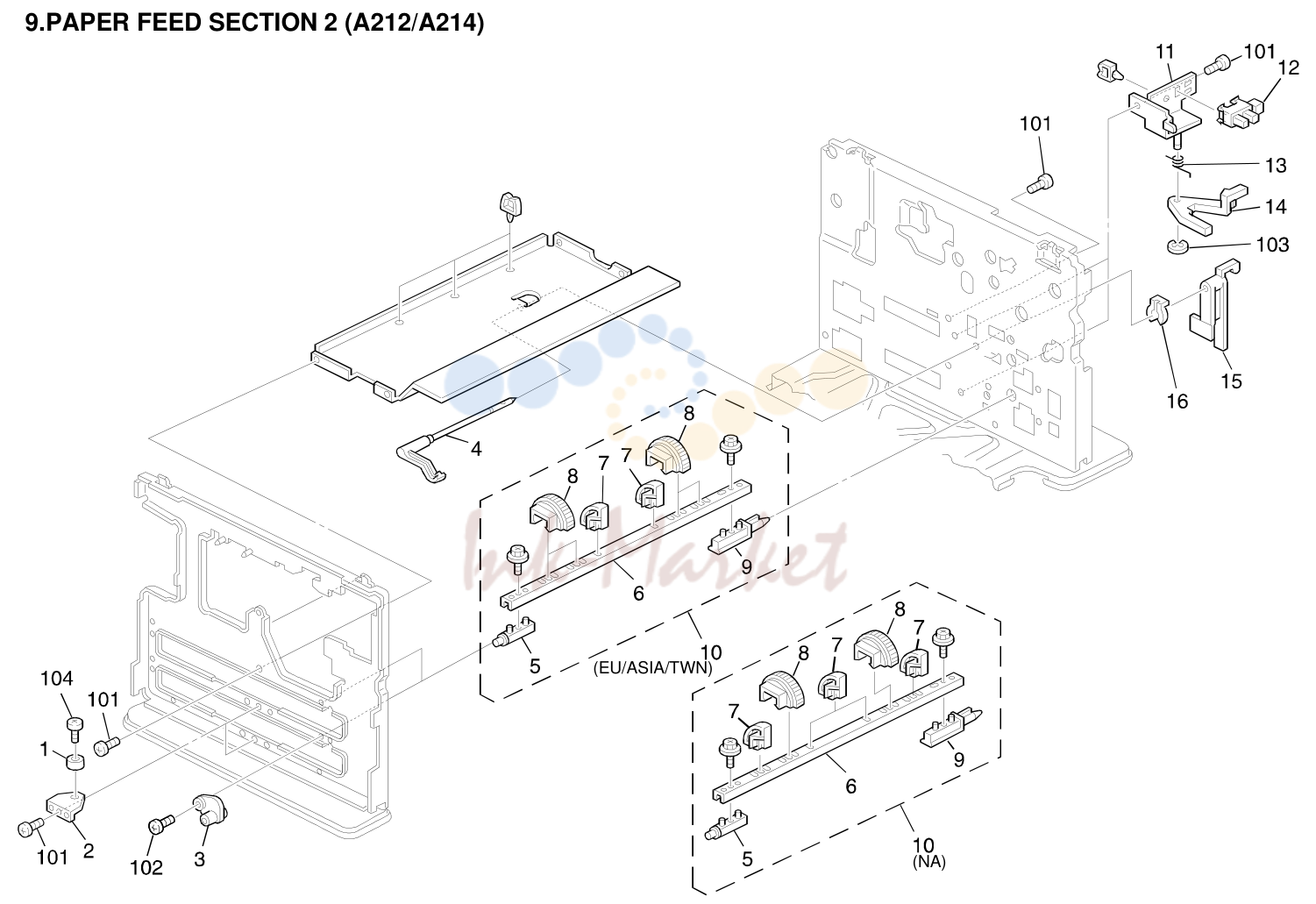

9. PAPER FEED SECTION 2 (A212/A214)

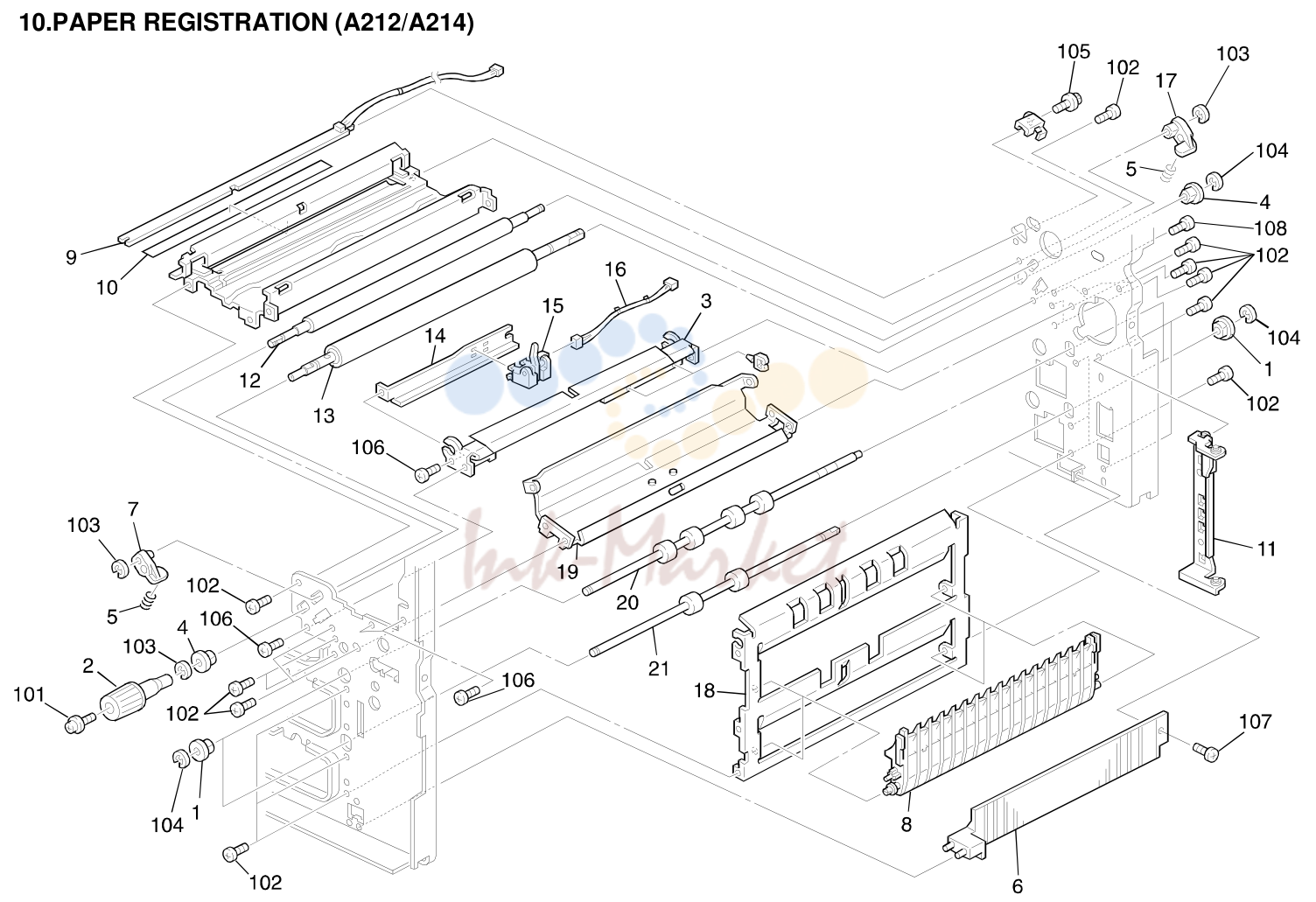

10. PAPER REGISTRATION (A212/A214)

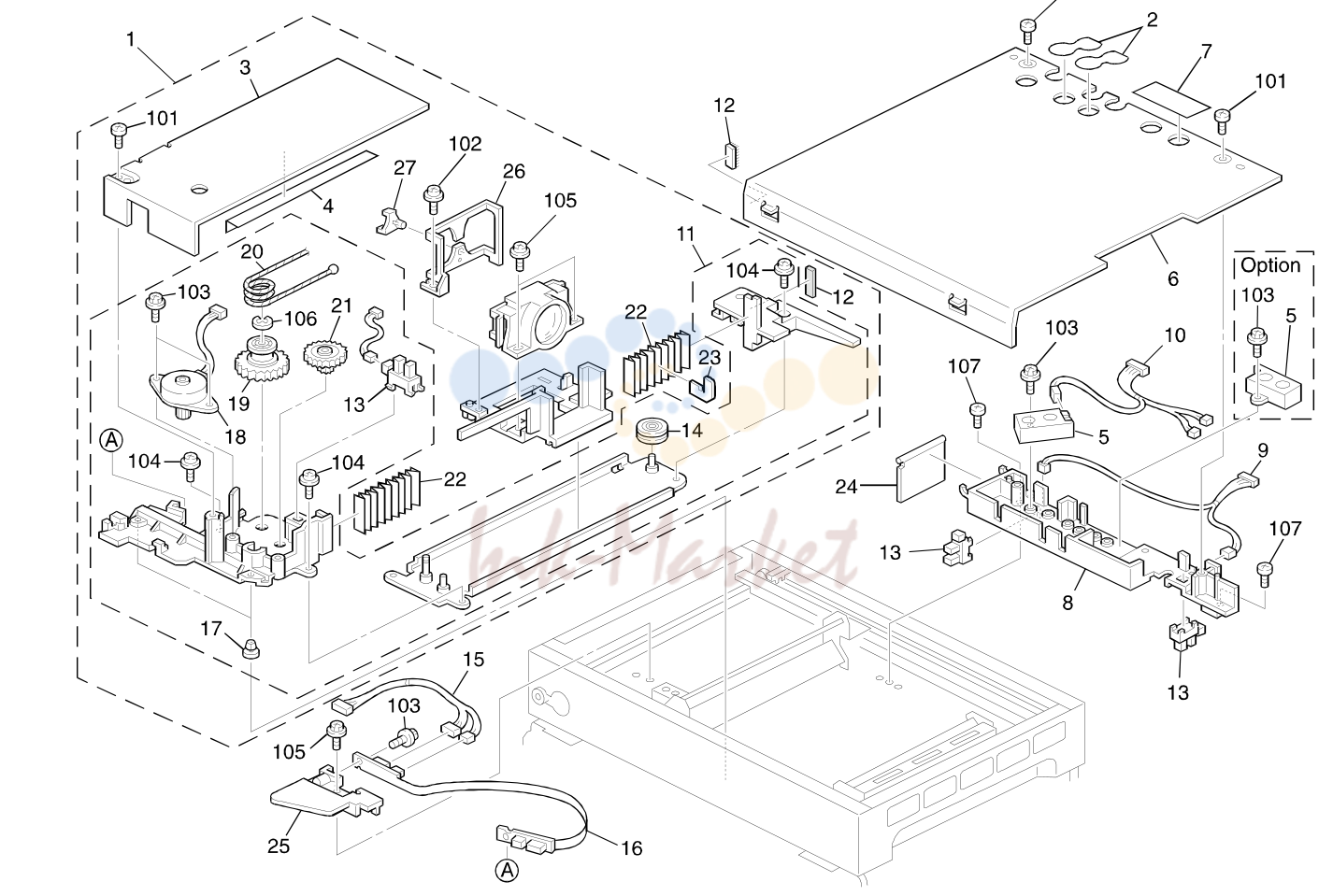

11. OPTICAL SECTION 1 (A212/A214)

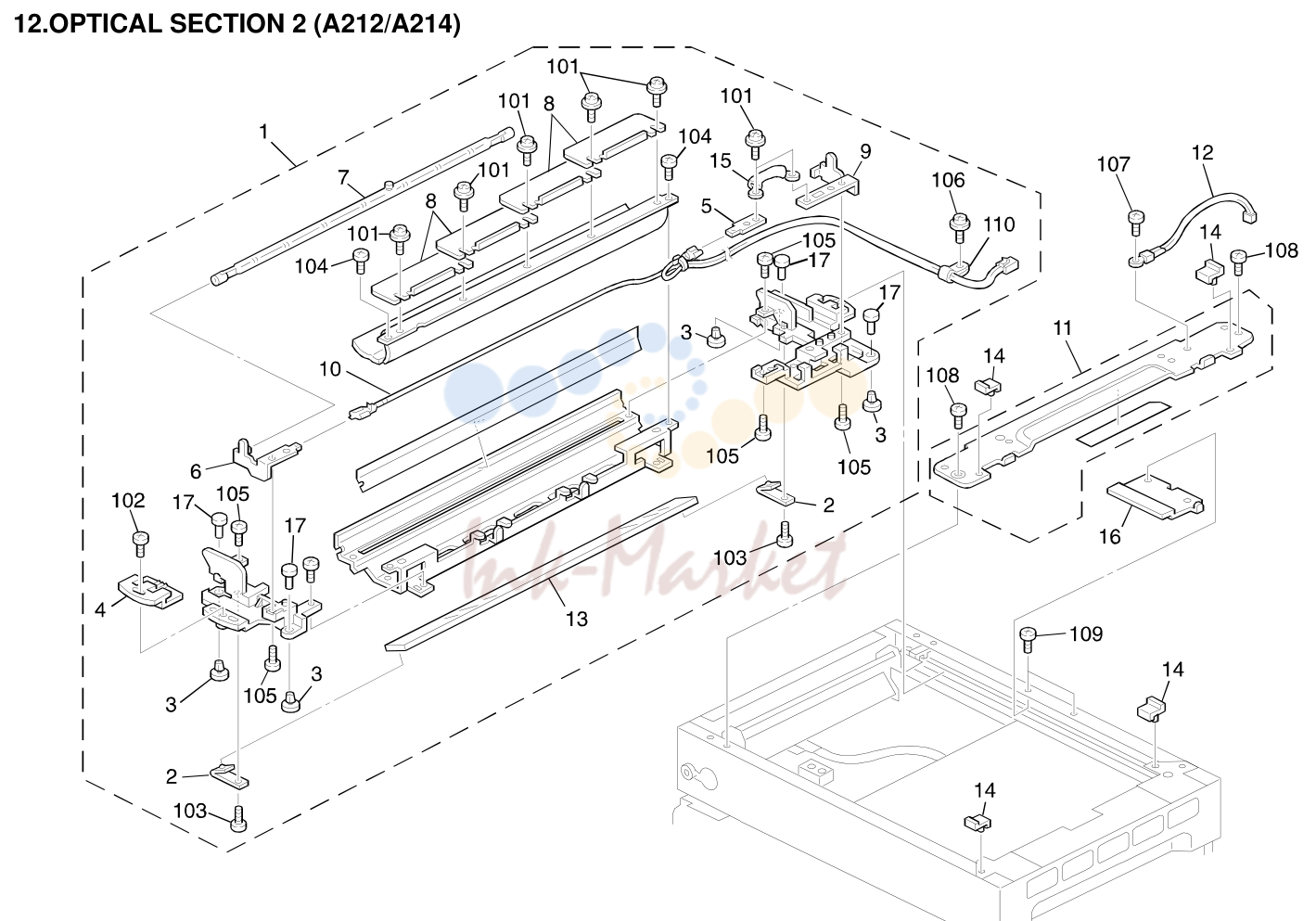

12. OPTICAL SECTION 2 (A212/A214)

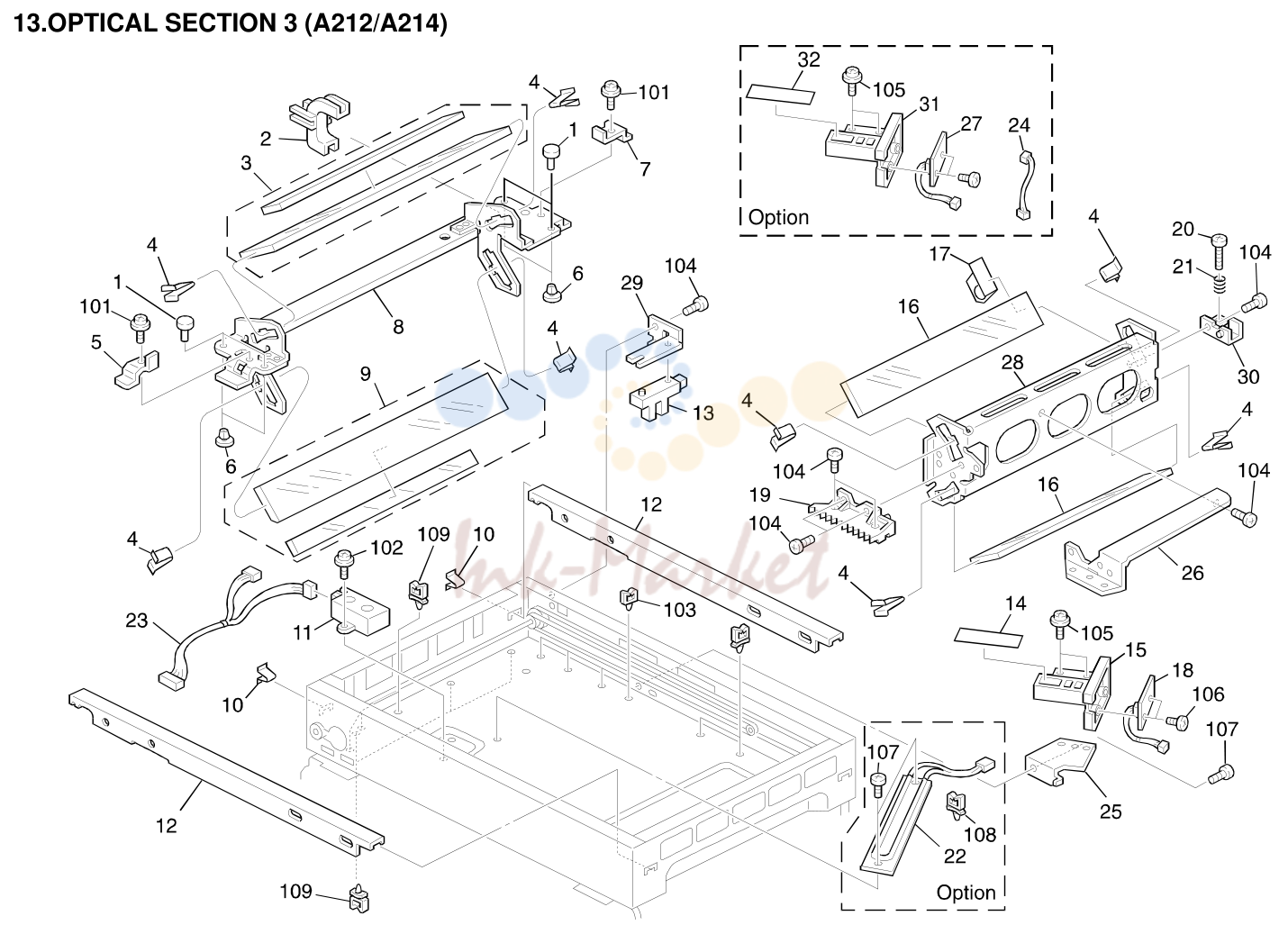

13. OPTICAL SECTION 3 (A212/A214)

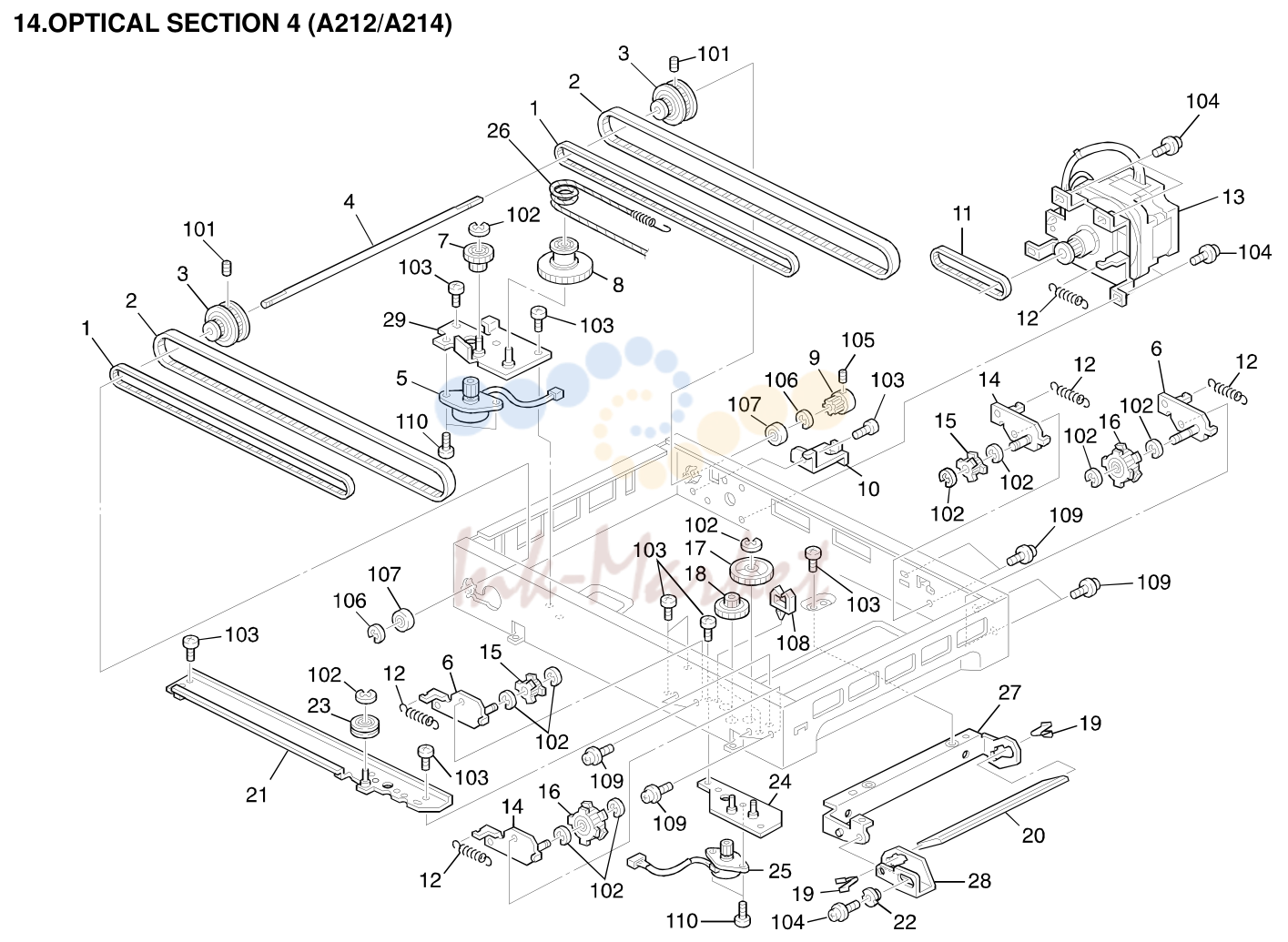

14. OPTICAL SECTION 4 (A212/A214)

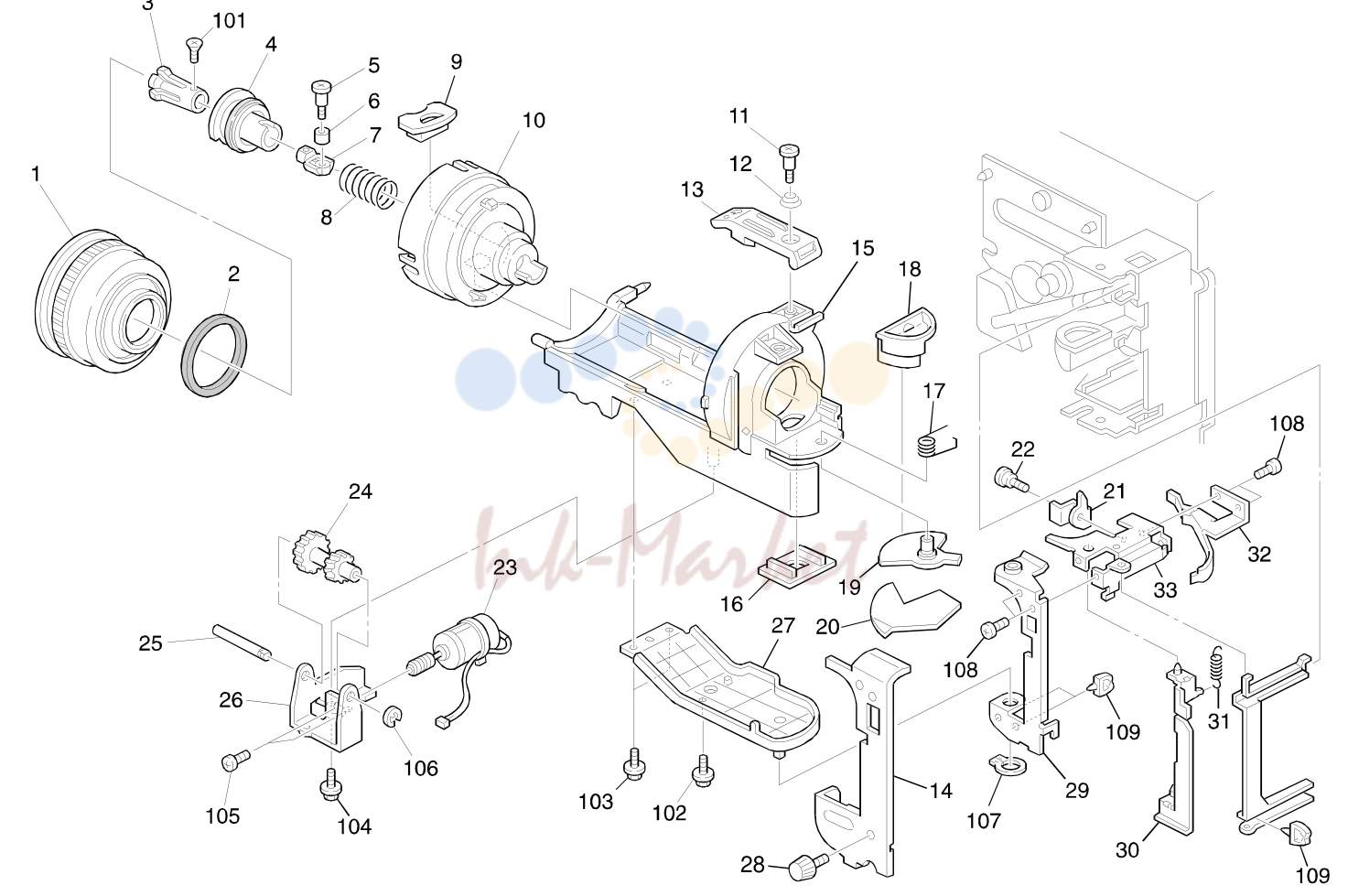

15. TONER SUPPLY UNIT (A212/A214)
16. DEVELOPMENT UNIT (A212/A214)
17. DRUM UNIT 1 (A212/A214)
18. DRUM UNIT 2 (A212/A214)
19. TRANSFER UNIT (A212/A214)
20. FUSING UNIT 1 (A212/A214)
21. FUSING UNIT 2 (A212/A214)
22. DUPLEX TRAY 1 (A214)
23. DUPLEX TRAY 2 (A214)
24. DUPLEX TRAY 3 (A214)
25. DUPLEX TRAY 4 (A214)
26. PAPER EXIT SECTION (A214)
27. PAPER EXIT SECTION (A212)
28. DRIVE SECTION 1 (A212/A214)
29. DRIVE SECTION 2 (A212/A214)
30. DRIVE SECTION 3 (A212/A214)
31. ELECTRICAL SECTION 1 (A212/A214)
32. ELECTRICAL SECTION 2 (A212/A214)
33. ELECTRICAL SECTION 3 (A212/A214)
34. FRAME SECTION 1 (A212/A214)
35. FRAME SECTION 2 (A212/A214)
36. MAIN CONTROL BOARD (A212/A214)
37. DECAL AND DOCUMENT (A212/A214)
38. SPECIAL TOOLS (A212/A214)

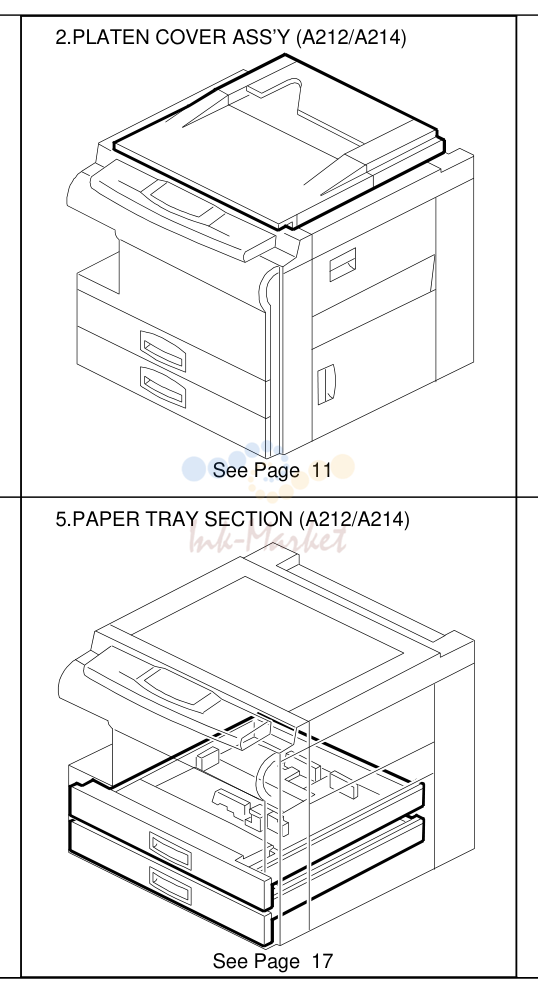

1. LOCATION OF UNIT

№	Артикул	Описание
1	A1531285 запросить цену →	Emblem (RIC)
21	AC042120 запросить цену →	Rear Original Scale (A4)
21	AC042124 запросить цену →	Rear Original Scale - LT
1	A1566413 запросить цену →	Emblem (SVN)
1	A1536423 запросить цену →	Support Cover (INF)
22	AA143417 запросить цену →	Shoulder Screw - M4x4
2	A2121282 запросить цену →	Front Cover (A212)(RIC)
23	AC012060 запросить цену →	Exposure Glass - A3T-3.2
2	A2126412 запросить цену →	Front Cover (A212)(SVN)
24	A1531251 запросить цену →	Upper Cover
25	A2121291 запросить цену →	Rear Cover
2	A2126422 запросить цену →	Front Cover (A212)(INF)
26	AA012080 запросить цену →	Dust Filter
2	A2141277 запросить цену →	Front Cover (A214)(RIC)
27	A2121271 запросить цену →	Rear Right Cover (A212)
2	A2146412 запросить цену →	Front Cover (A214)(SVN)
2	A2146422 запросить цену →	Front Cover (A214)(INF)
27	A2141331 запросить цену →	Rear Right Cover (A214)
2	A1576403 запросить цену →	Front Cover (NRG)
28	A2121261 запросить цену →	Front Right Cover
29	AW100027 запросить цену →	Thermister
3	A1531354 запросить цену →	Hinge Pin
30	A2126404 запросить цену →	Decal - Model Name - GES (A212)
4	AG070004 запросить цену →	Magnetic Catch
5	A1571360 запросить цену →	Operation Sheet (A212)
30	A2126407 запросить цену →	Decal - Model Name - NSA (A212)
30	A2126414 запросить цену →	Decal - Model Name - REX (A212)
5	A1581360 запросить цену →	Operation Sheet (A214)
6	AG050074 запросить цену →	Registration Knob
30	A2146404 запросить цену →	Decal - Model Name - GES (A214)
30	A2146407 запросить цену →	Decal - Model Name - NSA (A214)
7	A2121352 запросить цену →	Inner Cover - Right Lower
30	A2146414 запросить цену →	Decal - Model Name - REX (A214)
8	A1571339 запросить цену →	Lower Inner Cover
9	A1571351 запросить цену →	Upper Inner Cover
31	A2128834 запросить цену →	Operation panel Sheet - LT
31	A2121485 запросить цену →	Operation panel Sheet - A4
10	A2125829 запросить цену →	Decal - Main Switch Cover (EU/ASIA/TWN)
11	A1531469 запросить цену →	Panel Cover
32	A2125830 запросить цену →	Decal - Main Switch (EU/ASIA/TWN)
12	A2121323 запросить цену →	Operation Panel Ass’y - LT (A212)
33	AA001389 запросить цену →	Large Decal - Energy Star (NA)
12	A2141325 запросить цену →	Operation Panel Ass’y - LT (A214)
34	C2255867 запросить цену →	Decal - Cover - Panel - Nashua
12	A2121324 запросить цену →	Operation Panel Ass’y - A4 (A212)
34	C2255866 запросить цену →	Decal - Key Top Cover
12	A2141326 запросить цену →	Operation Panel Ass’y - A4 (A214)
34	A1536409 запросить цену →	Decal - Keytop Cover
12	A2121328 запросить цену →	Operation Panel Ass’y (A212)(SVN)
12	A2141328 запросить цену →	Operation Panel Ass’y (A214)(SVN)
13	AF043083 запросить цену →	Copy Tray
14	AF043076 запросить цену →	Copy Tray Slide
101	04340082B запросить цену →	Tapping Screw - M4x8
15	AF043077 запросить цену →	Copy Tray Guide
102	09644008B запросить цену →	Tapping Screw With Flat Washer - M4x8
16	A2121302 запросить цену →	Left Cover
103	08025094 запросить цену →	Tapping Truss Head Screw - M4x8
17	A1571311 запросить цену →	Left Innner Cover
18	A1571321 запросить цену →	Left Inner Cover - Small
104	03130040B запросить цену →	Philips Pan Head Screw - M3x4
105	09534008M запросить цену →	Screw - M4X8
19	AA143416 запросить цену →	Stepped Screw - M4x3
106	10050890 запросить цену →	Decal - TUV
20	AC042113 запросить цену →	Left Original Scale - A4
107	09644006B запросить цену →	Tapping Screw With Flat Washer - M4X6
20	AC042117 запросить цену →	Left Original Scale - LT

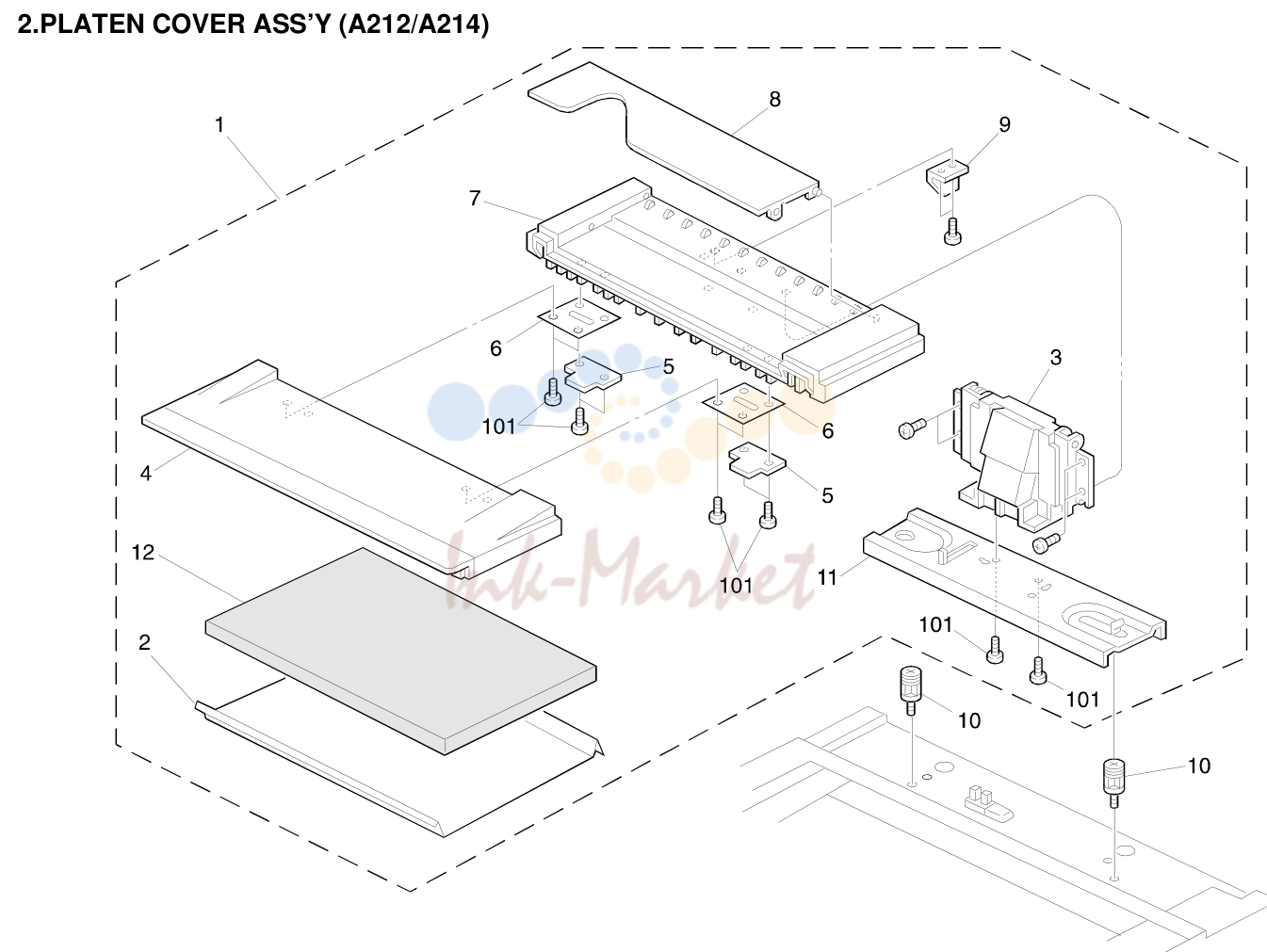

2. PLATEN COVER ASS’Y (A212/A214)

№	Артикул	Описание
101	04140142B запросить цену →	Binding Self Tapping Screw - M4x14
1	A1531369 запросить цену →	Platen Cover Ass’y
2	54482804 запросить цену →	Platen Cover Sheet
3	A1531370 запросить цену →	Platen Cover Hinge
4	A1341394 запросить цену →	Front Platen Cover
5	A0531957 запросить цену →	Flex Hinge - Platen Cover
6	AA162067 запросить цену →	Platen Cover Pad
7	A1341395 запросить цену →	Rear Platen Cover
8	A1341396 запросить цену →	Original Holder
9	A1531383 запросить цену →	Platen Cover Feeler
10	AA148447 запросить цену →	Platen Cover Stud
11	A1531380 запросить цену →	Platen Cover Bracket

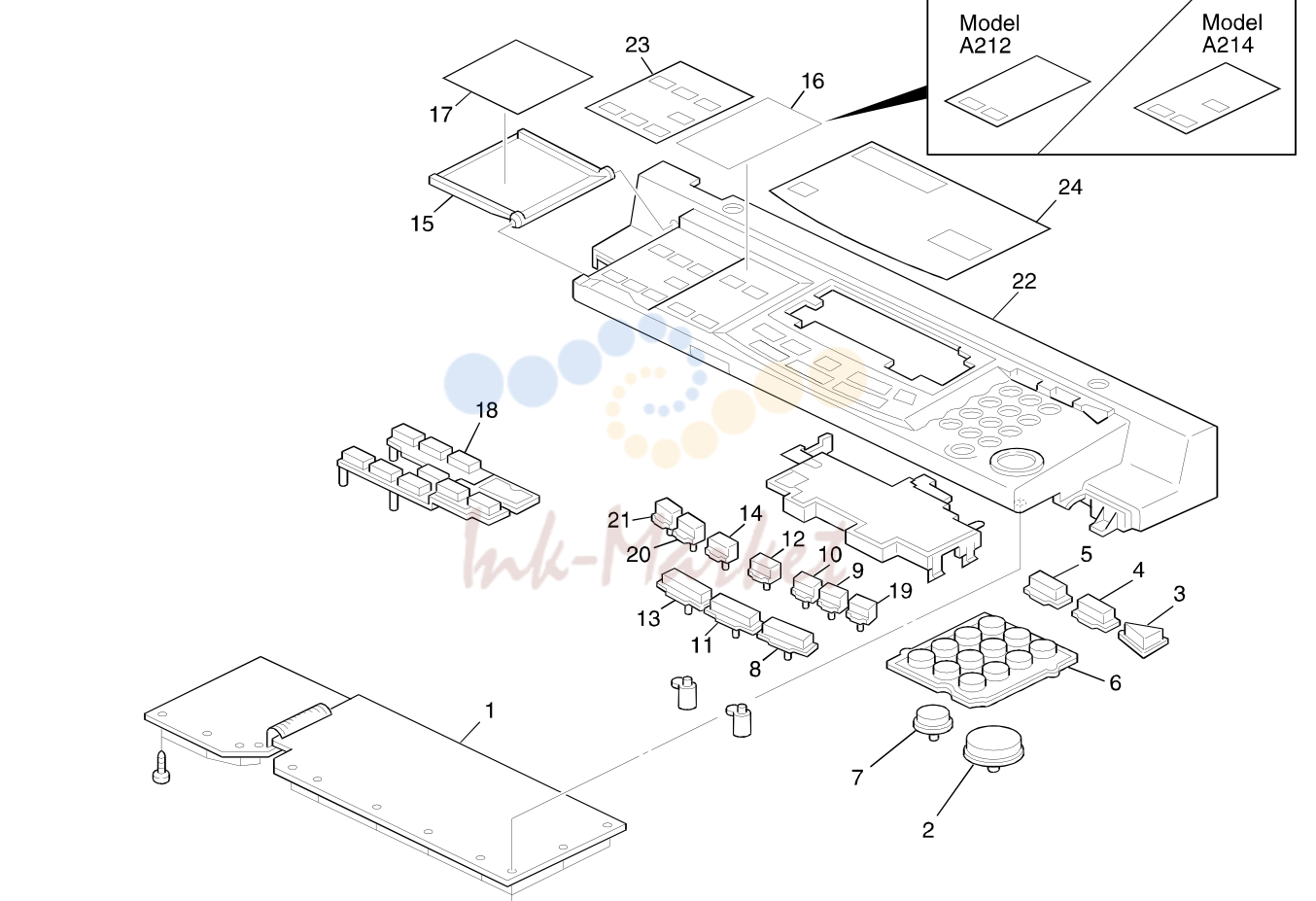

3. OPERATION PANEL UNIT (A212/A214)

№	Артикул	Описание
16	A2121487 запросить цену →	Sorter Sheet (A212)(SVN)
1	A2125460 запросить цену →	Operation Panel Board - LT (A212)
16	A2141487 запросить цену →	Sorter Sheet (A214)(SVN)
1	A2125465 запросить цену →	Operation Panel Board - A4 (A212)
17	A2121495 запросить цену →	Operation Panes Sheet - LT
1	A2145460 запросить цену →	Operation Panel Board - LT (A214)
17	A2141485 запросить цену →	Operation Panes Sheet - A4
1	A2145465 запросить цену →	Operation Panel Board - A4 (A214)
18	A1531465 запросить цену →	Key-top - Sorter
2	A1531452 запросить цену →	Key-top Start
2	A1561452 запросить цену →	Key-top Start (SVN)
18	A2121465 запросить цену →	Key-top - Sorter (SVN)
3	A1531453 запросить цену →	Key-top Interrupt
19	A2041471 запросить цену →	Keytop - Halftone
19	A2071471 запросить цену →	Keytop - Halftone (SVN)
3	A1561453 запросить цену →	Key-top Interrupt (SVN)
4	A1531454 запросить цену →	Key-top Mode Clear
20	A2041472 запросить цену →	Keytop - Enlarge
20	A2071472 запросить цену →	Keytop - Enlarge (SVN)
4	A1561454 запросить цену →	Key-top Mode Clear (SVN)
21	A2041473 запросить цену →	Keytop - Reduce
5	A1531455 запросить цену →	Key-top Program
5	A1561455 запросить цену →	Key-top Program (SVN)
21	A2071473 запросить цену →	Keytop - Reduce (SVN)
22	A2121491 запросить цену →	Operation Panel Case - LT
6	A1531456 запросить цену →	Key-top 10 Key
22	A2121481 запросить цену →	Operation Panel Case - A4
6	A1561456 запросить цену →	Key-top 10 Key (SVN)
23	A2121494 запросить цену →	Operation Panel Sheet
7	A1531457 запросить цену →	Key-top Cler/Stop
24	A2121492 запросить цену →	Display Panel - LT (A212)
7	A1561457 запросить цену →	Key-top Cler/Stop (SVN)
24	A2121482 запросить цену →	Display Panel - A4 (A212)
8	A1531458 запросить цену →	Key-top Auto Density
24	A2141492 запросить цену →	Display Panel - LT (A214)
8	A1561458 запросить цену →	Key-top Auto Densty (SVN)
24	A2141482 запросить цену →	Display Panel - A4 (A214)
9	A1531459 запросить цену →	Key-top Derker
9	A1561459 запросить цену →	Key-top Derker (SVN)
10	A1531460 запросить цену →	Key-top Lighter
10	A1561460 запросить цену →	Key-top Lighter (SVN)
11	A1531461 запросить цену →	Key-top Auto Paper Select
11	A1561461 запросить цену →	Key-top Auto Paper Select (SVN)
12	A1531462 запросить цену →	Key-top Paper Select
12	A1561462 запросить цену →	Key-top Paper Select (SVN)
13	A1531463 запросить цену →	Key-top Full Size
13	A1561463 запросить цену →	Key-top Full Size (SVN)
14	A1531464 запросить цену →	Key-top Auto Reduce/Enlarge

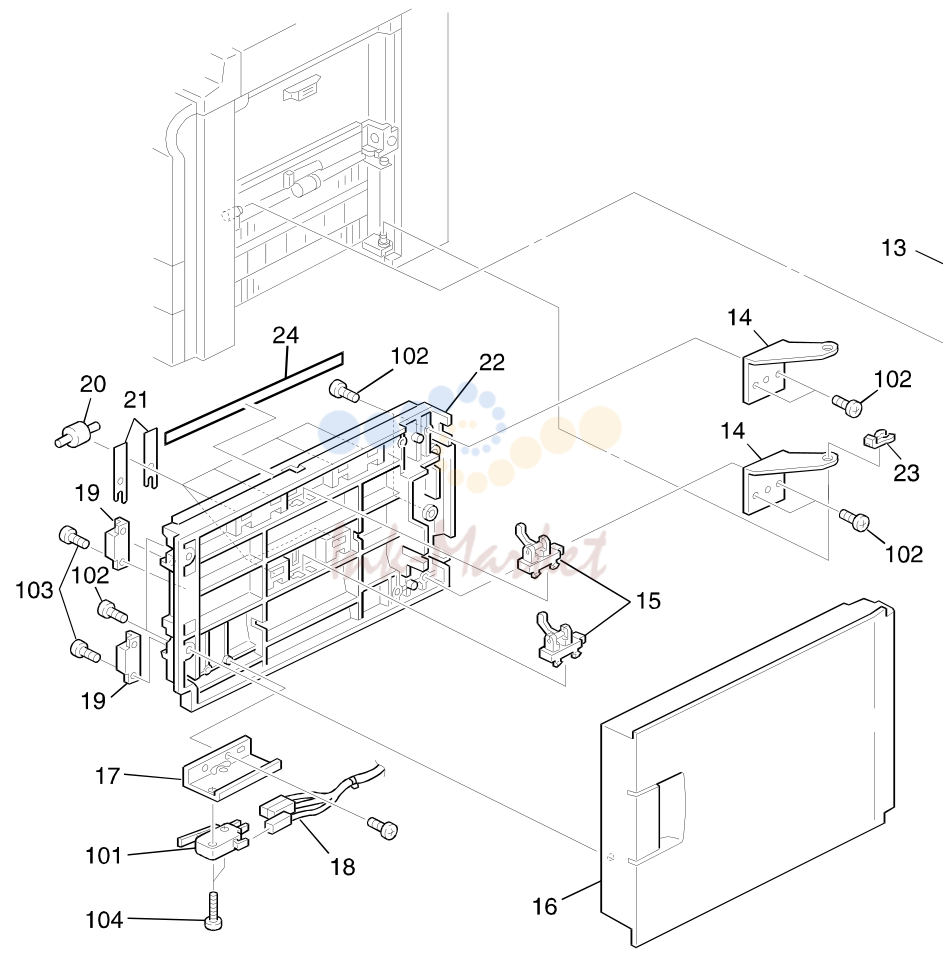

4. BY-PASS FEED SECTION (A212/A214)

№	Артикул	Описание
101	12042356 запросить цену →	Micro Switch - AM51612A531
1	A2122692 запросить цену →	By-pass Feed Table Ass’y
2	A2122711 запросить цену →	Front Side Fence
102	04140082W запросить цену →	Tapping Screw With Flat Washer - M4x8
103	08025085 запросить цену →	Tapping Screw - M4x8
3	A2122716 запросить цену →	Rear Side Fence
4	A1342701 запросить цену →	By-pass Feed Guide
104	03130140B запросить цену →	Philips Pan Head Screw - M3x14
105	09653006B запросить цену →	Tapping Screw With Flat Washer M3x6
5	A2122697 запросить цену →	By-pass Feed Table
6	A2122705 запросить цену →	Magnet Catch Plate
7	A2122534 запросить цену →	Paper Size Sensor Board
8	A2122706 запросить цену →	Rear Fence Rack
9	G0113305 запросить цену →	Gear - 16T
10	A2122707 запросить цену →	Front Fence Rack
11	A2122746 запросить цену →	By-pass Feed Cover
12	54472927 запросить цену →	Friction Pad - B
13	52152621 запросить цену →	Snap Ring - M6
14	A2122586 запросить цену →	Hinge Bracket (A212)
15	AW020069 запросить цену →	Photointerruptor
16	A2122591 запросить цену →	Vertical Transfer (A212)
17	A2122559 запросить цену →	Switch Bracket
18	A1575336 запросить цену →	Vertical Transport Harness
19	AG070004 запросить цену →	Magnetic Catch
20	AF022079 запросить цену →	Vertical Driven Roller
21	A1572557 запросить цену →	Spring Plate
22	A2122571 запросить цену →	Vertical Transport Guide (A212)
23	54472681 запросить цену →	Snap Ring (A212)
24	A2142878 запросить цену →	Mylar - Paper Guide (EU)

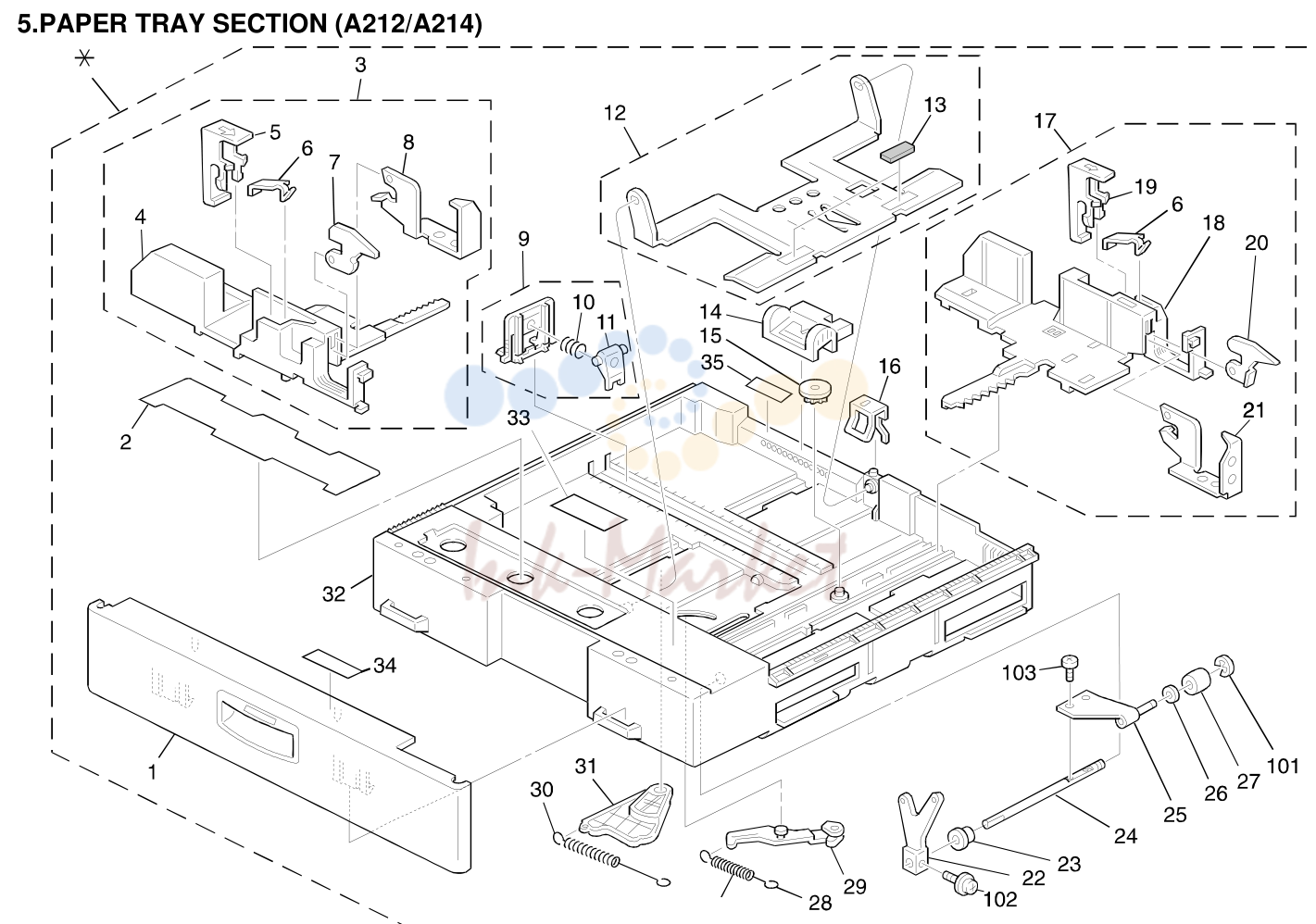

5. PAPER TRAY SECTION (A212/A214)

№	Артикул	Описание
1	A2122956 запросить цену →	Paper Feed Front Cover
35	A1532995 запросить цену →	Decal Paper Size - LT/DLT
2	A2122758 запросить цену →	Decal - Paper Set Ditection
3	A2122581 запросить цену →	Front Side Fence Ass’y
4	A2122661 запросить цену →	Adjusting Plate - Front
5	A2192664 запросить цену →	Front Stopper Lever
6	A2122769 запросить цену →	Rear Stopper Spring
7	A2122871 запросить цену →	Adjusting Plate Front
8	A2122582 запросить цену →	Front Corner Separator
9	A2122844 запросить цену →	End Fence Ass’y
10	A2192656 запросить цену →	End Fence Spring
11	A2192558 запросить цену →	End Fence Guide
12	A2122542 запросить цену →	Bottom Plate Ass’y
13	G0202645 запросить цену →	Friction Pad
14	AF015027 запросить цену →	Paper Size Slider
15	AB013868 запросить цену →	Gear - 16Z
16	A2122765 запросить цену →	Spring Plate - Gear Side Fence
17	A2122547 запросить цену →	Rear Side Fence Ass’y
18	A2122567 запросить цену →	Rear Side Fence
19	A2192642 запросить цену →	Rear Lever Stopper
20	A2122870 запросить цену →	Adjusting Plate Rear
21	A2122583 запросить цену →	Rear Corner Separator
22	A2192597 запросить цену →	Bottom Plate Lever
23	AA080111 запросить цену →	Bushing - 8x12x7
24	A2192591 запросить цену →	Paper Lift Shaft
25	A2192574 запросить цену →	Paper Lift Arm Ass‘y
26	A0963863 запросить цену →	Spacer - 4x6x1
27	A2192577 запросить цену →	Paper Lift Roller
28	A2192541 запросить цену →	Spring
29	A2192585 запросить цену →	Lever
30	A2192543 запросить цену →	Spring
101	07200030E запросить цену →	Retaining Ring - M3
31	A2122982 запросить цену →	Paper Lift Shutter
102	09604012W запросить цену →	Philips Flange Screw - M4x12
32	A2122590 запросить цену →	Paper Tray
33	A2122805 запросить цену →	Tray Bottom Plate Sheet
103	04534006B запросить цену →	Tapping Screw - 4x6

6. LCT UNIT 1 (A214)

№	Артикул	Описание
36	AF020330 запросить цену →	Vertical Driven Roller
1	A1556324 запросить цену →	End Fence
2	A1556113 запросить цену →	Decal - Paper Set
37	AA080034 запросить цену →	Bushing - 4x5x7
38	A1556112 запросить цену →	Spacer - LCT
3	A1556207 запросить цену →	Cover Bracket
4	A1556303 запросить цену →	Fix Hinge
39	A1556270 запросить цену →	Cushion 20x30
5	A1556302 запросить цену →	Hinge Angle
40	AA063538 запросить цену →	Spring - 10mm
6	A1556101 запросить цену →	LCT Upper Cover
7	A3353251 запросить цену →	Top Cover Hinge
8	A1556201 запросить цену →	LCT Hinge Bracket
9	A1556251 запросить цену →	Upper Stay
10	A1556312 запросить цену →	Rear Paper Holder
11	A1556313 запросить цену →	Support Guide
12	A1556307 запросить цену →	Rear Side Fence
13	A4212543 запросить цену →	Friction Pad
14	A1556142 запросить цену →	LCT Paper Tray
15	A1556221 запросить цену →	LCT Rear Cover
16	A1556231 запросить цену →	LCT Right Cover
17	A1556191 запросить цену →	LCT Front Cover
18	A1556181 запросить цену →	Knob
19	A1556171 запросить цену →	Grip Bracket
20	AA063239 запросить цену →	Spring - Handle
21	A1556170 запросить цену →	Hinge Bracket
22	A1556306 запросить цену →	Front Side Fence
23	A1556311 запросить цену →	Front Paper Holder
24	A1556321 запросить цену →	Front Spring Plate
25	A1556322 запросить цену →	Rear Sprig Plate
26	A1556241 запросить цену →	LCT Harness Cover
27	A2142571 запросить цену →	Vertical Transport Guide
28	AW020069 запросить цену →	Photointerruptor
29	A2122559 запросить цену →	Switch Bracket
30	A1556169 запросить цену →	Hinge Holder
101	04340060B запросить цену →	Philips Tapping Screw - M4x6
31	A2146460 запросить цену →	Lower Hinge
32	A2146175 запросить цену →	LCT Positioning Plate
102	04140080B запросить цену →	Tapping Screw - M4x8
103	08025094 запросить цену →	Tapping Truss Head Screw - M4x8
33	A1555349 запросить цену →	LCT Vertical Harness
104	12042356 запросить цену →	Micro Switch - AM51612A531
34	A1556162 запросить цену →	Cushion
106	07200030E запросить цену →	Retaining Ring - M3
35	A1556114 запросить цену →	Caution Decal - LCT

7. LCT UNIT 2 (A214)

№	Артикул	Описание
101	04340060B запросить цену →	Philips Tapping Screw - M4x6
1	A1556143 запросить цену →	Left Bracket
102	08025236 запросить цену →	Tapping Screw - M4x8
2	A1556148 запросить цену →	Paper End Sensor Feeler
3	A1556147 запросить цену →	Paper End Sensor Bracket
103	04430060B запросить цену →	Hexagon Tapping Screw - M3x6
4	A1555348 запросить цену →	Paper End Sensor Harness
104	07200060E запросить цену →	Retaining Ring - M6
105	12042355 запросить цену →	Micro Switch - AM51632A531
5	A1556203 запросить цену →	Paper Tray Stay
106	06230160E запросить цену →	Spring Pin - 3x16mm
6	A1556153 запросить цену →	Upper Hinge
7	AW020075 запросить цену →	Photointerrupter
107	11050199 запросить цену →	Clamp
8	AX050090 запросить цену →	Motor - DC 24V 36W
9	AB030281 запросить цену →	Timing Pulley - 28Z
10	A3354351 запросить цену →	Guide Roller
11	A1556136 запросить цену →	Lift Sensor Bracket
12	AA043456 запросить цену →	Timing Belt - S3M167
13	59252258 запросить цену →	Stopper Chain
14	AB011133 запросить цену →	Gear - 49Z
15	AA140576 запросить цену →	LCT Drive Shaft
16	AG070004 запросить цену →	Magnetic Catch
17	A1556141 запросить цену →	Tray Bottom Plate
18	A1555165 запросить цену →	LCT Main Board
19	A1556145 запросить цену →	Tray Cover
20	A1556118 запросить цену →	Spring Plate
21	A1556116 запросить цену →	Safety Switch Bracket
22	A3003155 запросить цену →	Stepped Screw - M25x32
23	A1556117 запросить цену →	Safety Switch Lever
24	A3551341 запросить цену →	Chain Hook
25	A3354352 запросить цену →	Timing Belt Clamp
26	50530223 ✓ в наличии	Bushing - 8mm
27	A1555170 запросить цену →	Push Switch
28	A1556125 запросить цену →	Rear Side Bracket
29	A1556110 запросить цену →	Front Side Plate
30	A1556215 запросить цену →	Harness Guide
31	A1555342 запросить цену →	LCT Harness

8. PAPER FEED SECTION 1 (A212/A214)

№	Артикул	Описание
1	A1342688 запросить цену →	Positioning Plate
101	07200040E запросить цену →	Retaining Ring - M4
102	08053480 запросить цену →	Bushing - 6mm
2	A2122660 запросить цену →	Paper End Feeler
103	04140080B запросить цену →	Tapping Screw - M4x8
3	AA143219 запросить цену →	Stepped Screw
4	A2122671 запросить цену →	By-pass Feed Cover
104	06220100E запросить цену →	Spring Pin - 2x10mm
5	A1342658 запросить цену →	Grounding Plate
6	A1342656 запросить цену →	Stopper Plate
7	AF031025 запросить цену →	Feed Roller
8	54472681 запросить цену →	Snap Ring
9	AB011343 запросить цену →	Idle Gear - 23Z
10	AF030024 запросить цену →	Pick-up Roller
11	AA140534 запросить цену →	Feed Shaft
12	AX200101 запросить цену →	Magnetic Clutch - 2.5kgf 35Z
13	AA083010 запросить цену →	Clutch Roller - 6x14x10
14	A1345311 запросить цену →	By-pass Feed Harness
15	A2122659 запросить цену →	By-pass Feed Housing
16	AW020075 запросить цену →	Photointerrupter
17	AW500012 запросить цену →	Push Switch
18	A1342662 запросить цену →	Grounding Plate
19	A2122670 запросить цену →	Rear Guide Plate
20	A2122663 запросить цену →	Separation Guide
21	AF032025 запросить цену →	Separation Roller
22	A1342674 запросить цену →	Torque Limitter - 400fg
23	A1342668 запросить цену →	Separation Driven Shaft
24	A1552667 запросить цену →	Lift Sensor Feeler (A214)
24	AA080037 запросить цену →	Bushing - 6 mm
25	AA063499 запросить цену →	Pressure Spring
27	AB011344 запросить цену →	Gear - 16Z
28	AB011345 запросить цену →	Gear - 20Z
29	A1342667 запросить цену →	Separation Drive Shaft
30	A2122658 запросить цену →	Pick-up Arm
31	AB011346 запросить цену →	Gear - 27Z
32	A1552682 запросить цену →	Lift Sensor Bracket (A214)
33	A1555345 запросить цену →	CT Harness (A214)

9. PAPER FEED SECTION 2 (A212/A214)

№	Артикул	Описание
1	A2121099 запросить цену →	Stopper
101	04340060B запросить цену →	Philips Tapping Screw - M4x6
2	A2121073 запросить цену →	Stopper Bracket
102	04140080B запросить цену →	Tapping Screw - M4x8
3	A2122587 запросить цену →	Feed Roller Bushing - Front
103	07200040E запросить цену →	Retaining Ring - M4
104	04430060W запросить цену →	Hexagon Head Tapping Screw - M3x6
4	A2122802 запросить цену →	Feeler Paper End Sensor
5	G0202585 запросить цену →	Front Pin - Paper Feed Roller
6	A2122575 запросить цену →	Shaft - Paper Feed Roller (EU/ASIA/TWN)
6	G0202570 запросить цену →	Shaft - Paper Feed Roller (NA)
7	G0202565 запросить цену →	Paper Guide
8	G0202555 запросить цену →	Paper Feed Roller
9	G0202586 запросить цену →	Rear Pin - Paper Feed Roller
10	A2122570 запросить цену →	Paper Feed Roller Ass’y (EU/ASIA/TWN)
10	G0202554 запросить цену →	Paper Feed Roller Ass’y (NA)
11	A1572800 запросить цену →	Paper End Sensor Bracket
12	AW020086 запросить цену →	Photointerruptor
13	A2122524 запросить цену →	Spring
14	A2122905 запросить цену →	Release Arm - Paper End
15	A1572804 запросить цену →	Shield Plate - Paper End Sensor
16	54472681 запросить цену →	Snap Ring
17	A2121087 запросить цену →	Middle Upper Stay

10. PAPER REGISTRATION (A212/A214)

№	Артикул	Описание
101	09513006B запросить цену →	Philips Screw With Flat Washer - M3x6
1	AA082047 запросить цену →	Bushing - 8x16x7
2	AG050074 запросить цену →	Registration Knob
102	04340060B запросить цену →	Philips Tapping Screw - M4x6
3	A2122563 запросить цену →	Lower Registration Guide
103	07200040E запросить цену →	Retaining Ring - M4
4	54742152 запросить цену →	Bushing - 8x12x12mm
104	07200060E запросить цену →	Retaining Ring - M6
105	04430050B запросить цену →	Philips Pan Head Screw - M3x6
5	A2122539 запросить цену →	Spring - Registration Roller
106	03130040B запросить цену →	Philips Pan Head Screw - M3x4
6	A2122552 запросить цену →	Vertical Relay Guide Plate
7	A2122537 запросить цену →	Bushing
107	04140080B запросить цену →	Binding Self-tapping Screw - M4x8
8	A2122551 запросить цену →	Lower Guide Plate
108	04340080B запросить цену →	Pan Head Self-tapping Screw - M4x8
9	A2042101 запросить цену →	P.T.L. Lamp Ass‘y
10	A1533114 запросить цену →	Transfer Entrance Guide
11	A2122580 запросить цену →	Vertical Transfer Hinge (A212)
12	AF021052 запросить цену →	Upper Registration Roller
13	AF020316 запросить цену →	Lower Registration Roller
14	A1342557 запросить цену →	Regist Sensor Bracket
15	AW020068 запросить цену →	Photointerruptor
16	A2125333 запросить цену →	CT Harness
17	A2122538 запросить цену →	Bushing
18	A2122550 запросить цену →	Vertical Guide Plate
19	A2122558 запросить цену →	Upper Resistration Guide
20	AF020337 запросить цену →	Upper Relay Roller
21	AF020338 запросить цену →	Lower Relay Roller

11. OPTICAL SECTION 1 (A212/A214)

№	Артикул	Описание
101	08025237 запросить цену →	Tapping Screw - M4x10
1	A2121840 запросить цену →	Lens Magnification Unit
2	AA150369 запросить цену →	Original Sensor Seal
102	04130062B запросить цену →	Tapping Screw - M3x6
3	A1531851 запросить цену →	Lens Cover
103	08025232 запросить цену →	Tapping Screw - M3x8
104	09514006B запросить цену →	Philips Screw With Washer - M4x6
4	AA150368 запросить цену →	Shielding Plate - Cover - Lens
5	AW010068 запросить цену →	Original Length Sensor
105	09653008W запросить цену →	Tapping Screw With Flat Washer - M3x8
106	07200040E запросить цену →	Retaining Ring - M4
6	A1531961 запросить цену →	Lens Cover
107	04140080B запросить цену →	Tapping Screw - M4x8
7	A1111753 запросить цену →	Seal - 0.1x18x49
8	A1531971 запросить цену →	Original Sensor Bracket
9	A1535391 запросить цену →	Optical Harness
10	A1535392 запросить цену →	Optical Harness
11	A2121841 запросить цену →	Lens Drive Unit
12	AA152330 запросить цену →	Magnification Seal
13	AW020086 запросить цену →	Photointerruptor
14	AB032059 запросить цену →	Driven Pulley
15	A1535395 запросить цену →	Optical Harness
16	A1535141 запросить цену →	Lens Drive Harness
17	A0691883 запросить цену →	Shoe - Scanner
18	A1535212 запросить цену →	Lens Drive Motor - Horizontal
19	AB017360 запросить цену →	Gear Pulley
20	AA050086 запросить цену →	Lens Drive Wire - Horizontal
21	AB017361 запросить цену →	Gear - 24Z/56Z
22	AA150367 запросить цену →	Shielding Mylar
23	A1531859 запросить цену →	Shielding Sheet Guide
24	A1531974 запросить цену →	Original Sensor Bracket
25	A1531861 запросить цену →	Bracket - Flexible Board
26	A1531855 запросить цену →	Shading Plate
27	A1531854 запросить цену →	Wire Guide
28	AZ480021 запросить цену →	Relay Harness - 3P

12. OPTICAL SECTION 2 (A212/A214)

№	Артикул	Описание
101	09513006B запросить цену →	Philips Screw With Flat Washer - M3x6
1	A1571790 запросить цену →	1st Scanner Ass’y (NA)
102	04140082W запросить цену →	Tapping Screw With Flat Washer - M4x8
1	A1571770 запросить цену →	1st Scanner Ass’y (EU/ASIA/TWN)
2	AC035022 запросить цену →	Rear Mirror Clamp - 1st Mirror
103	04130062W запросить цену →	Tapping Screw - M3x6
104	04130050Z запросить цену →	Tapping Screw - M3x5
3	A0691883 запросить цену →	Shoe - Scanner
105	04130060W запросить цену →	Tapping Screw - M3x6
4	A1531776 запросить цену →	Front Mirror Clamp - 1st Mirror
106	09644008W запросить цену →	Tapping Screw With Flat Washer - M4x8
5	A0771673 запросить цену →	Thermofuse Terminal
6	A1531777 запросить цену →	Front Terminal
107	03130040B запросить цену →	Philips Pan Head Screw - M3x4
7	AX520028 запросить цену →	Exposure Lamp - 97V 200W (NA)
108	03130060B запросить цену →	Philips Pan Head Screw - M3x6
109	03140060B запросить цену →	Philips Pan Head Screw - M4x6
7	AX520026 запросить цену →	Exposure Lamp - 85V 200W (EU/ASIA/TWN)
110	11050008 запросить цену →	Nylon Clamp - 2n
8	A0851670 запросить цену →	Exposure Adjusting Plate
9	A1531778 запросить цену →	Rear Terminal
10	A1531780 запросить цену →	Exposure Lamp Harness
11	A1531749 запросить цену →	Scale Bracket
12	AW100027 запросить цену →	Thermister
13	AC030103 запросить цену →	1st Mirror
14	A1531754 запросить цену →	Exposure Stay
15	A1531779 запросить цену →	Thermostat - 121°C 250V 10A
16	A1531757 запросить цену →	Contact Grass Holder
17	A0961873 запросить цену →	Scanner Shoe Pin
18	A0851861 запросить цену →	Main Refretor

13. OPTICAL SECTION 3 (A212/A214)

№	Артикул	Описание
101	09604005B запросить цену →	Philips Flange Screw - M4
1	A0961873 запросить цену →	Scanner Shoe Pin
2	A2121807 запросить цену →	Harness Guide
102	04430080W запросить цену →	Hexagon Head Tapping Screw - M3x8
3	A1531808 запросить цену →	2nd Mirror
103	11050230 запросить цену →	Clamp
4	A0771690 запросить цену →	Spring Plate - Mirror
104	04140080B запросить цену →	Tapping Screw - M4x8
105	09513005B запросить цену →	Philips Screw With Flat Washer M3x5
5	A1531805 запросить цену →	Front Mirror Holder
6	A0691883 запросить цену →	Shoe - Scanner
106	08025231 запросить цену →	Tapping Screw - M3x6
107	04340060B запросить цену →	Philips Tapping Screw - M4x6
7	A1531806 запросить цену →	Rear Mirror Holder
108	11050231 запросить цену →	Clamp
8	A1531801 запросить цену →	2nd Scanner Ass’y
9	A1531809 запросить цену →	3rd Mirror
109	11050229 запросить цену →	Clamp
10	A1531721 запросить цену →	Spring Plate
11	AW010040 запросить цену →	Original Sensor
12	A1531720 запросить цену →	Scanner Rail
13	AW020022 запросить цену →	Photointerruptor
14	A0961693 запросить цену →	ADS Cover
15	A0961692 запросить цену →	ADS Case
16	AC030106 запросить цену →	4/5 Mirror
17	A1531908 запросить цену →	Shielding Plate
18	A2125160 запросить цену →	ADS Board
19	A2121914 запросить цену →	3rd Scanner Rack
20	A1531906 запросить цену →	Adjust Shoe
21	AA063523 запросить цену →	Adjust Spring
22	AX400047 запросить цену →	Anticondensation Heater - 115V 15W
22	AX400048 запросить цену →	Anticondensation Heater - 240V 15W
23	A2125393 запросить цену →	Optical Harness
24	A1539513 запросить цену →	Harness - ADS (Option)
25	A1531976 запросить цену →	ADS Sensor Bracket
26	A1531912 запросить цену →	3rd Scanner Stay
27	A0965230 запросить цену →	ADS Board (Option)
28	A2121903 запросить цену →	3rd Scanner Bracket
29	A2121981 запросить цену →	Scaner Home Sensor Bracket
30	A1531905 запросить цену →	3rd Scanner Filler
31	A0961692 запросить цену →	ADS Case (Option)
32	A0961693 запросить цену →	ADS Cover (Option)

14. OPTICAL SECTION 4 (A212/A214)

№	Артикул	Описание
1	AA043387 запросить цену →	Timing Belt - 40S2M984
101	05730040E запросить цену →	Hexagon Headless Set Screw - M3x4
2	AA043386 запросить цену →	Timing Belt - 40S2M1224
102	07200040E запросить цену →	Retaining Ring - M4
3	AB033069 запросить цену →	Timing Pulley - 22Z/24Z
103	04340060B запросить цену →	Philips Tapping Screw - M4x6
104	09514008B запросить цену →	Philips Screw With Washer - M4x8
4	AA140599 запросить цену →	Scanner Drive Shaft
5	A1535213 запросить цену →	Lens Drive Motor - DC24V 8.6W
105	05740050E запросить цену →	Hexagon Headless Set Screw - M4x5
6	A2121708 запросить цену →	Tension Bracket - Short
106	07200060E запросить цену →	Retaining Ring - M6
107	07403008 запросить цену →	Ball Bearing - 8x22x7
7	AB017362 запросить цену →	Gear - 25Z/32Z
108	11050230 запросить цену →	Clamp
8	AB017360 запросить цену →	Gear Pulley
9	AB030486 запросить цену →	Timing Pulley - 24Z
109	09514006B запросить цену →	Philips Screw With Washer - M4x6
10	A1535803 запросить цену →	Upper Bracket - DC Drive Board
110	04330060W запросить цену →	Tapping Screw - M3x6
11	AA043388 запросить цену →	Timing Belt - 60S2M180
111	05730100E запросить цену →	Hexagon Headless Set Screw - M3x10
12	A2121695 запросить цену →	Tension Spring
13	A1531700 запросить цену →	Scanner Drive Motor - DC2.3V 13.5W
14	A2121707 запросить цену →	Tension Bracket - Long
15	AB030489 запросить цену →	Timing Pulley - 22Z
16	A2121710 запросить цену →	Timing Pulley - 44Z
17	AB017129 запросить цену →	Gear - 20Z And 72Z
18	AB017361 запросить цену →	Gear - 24Z/56Z
19	A0771690 запросить цену →	Spring Plate - Mirror
20	AC030107 запросить цену →	6th Mirror
21	A1531952 запросить цену →	Magnification Rail
22	A0751766 запросить цену →	Adjusting Cam
23	AB032059 запросить цену →	Driven Pulley
24	A1531947 запросить цену →	Magnification Drive Unit Barcket
25	A1535211 запросить цену →	Mirror Drive Motor - DC24V 8.6V
26	AA050087 запросить цену →	Lens Drive Wire - Vertical
27	A1531923 запросить цену →	6th Mirror Bracket
28	A1531924 запросить цену →	6th Mirror Plate
29	A1531935 запросить цену →	Lens Drive Bracket

Каталог очень большой (1361 позиций). Показаны первые 14 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
