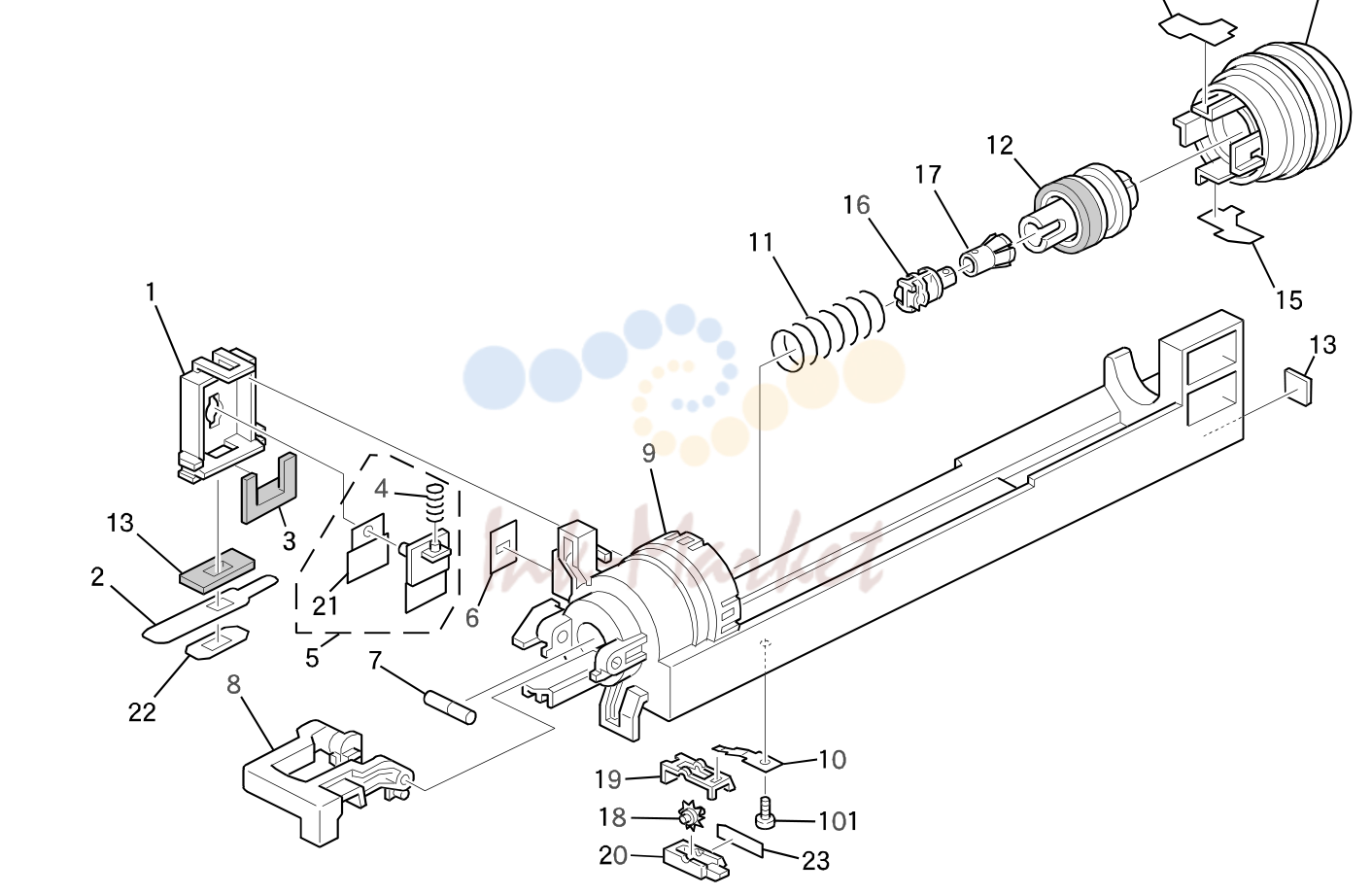

• 12. TONER BOTTLE HOLDER UNIT (A298)
• 13. IMAGING UNIT - 1 (A298)
• 14. IMAGING UNIT - 2 (A298)
• 15. LOWER OPTICS SECTION (A298)
• 16. FUSING UNIT (A298)

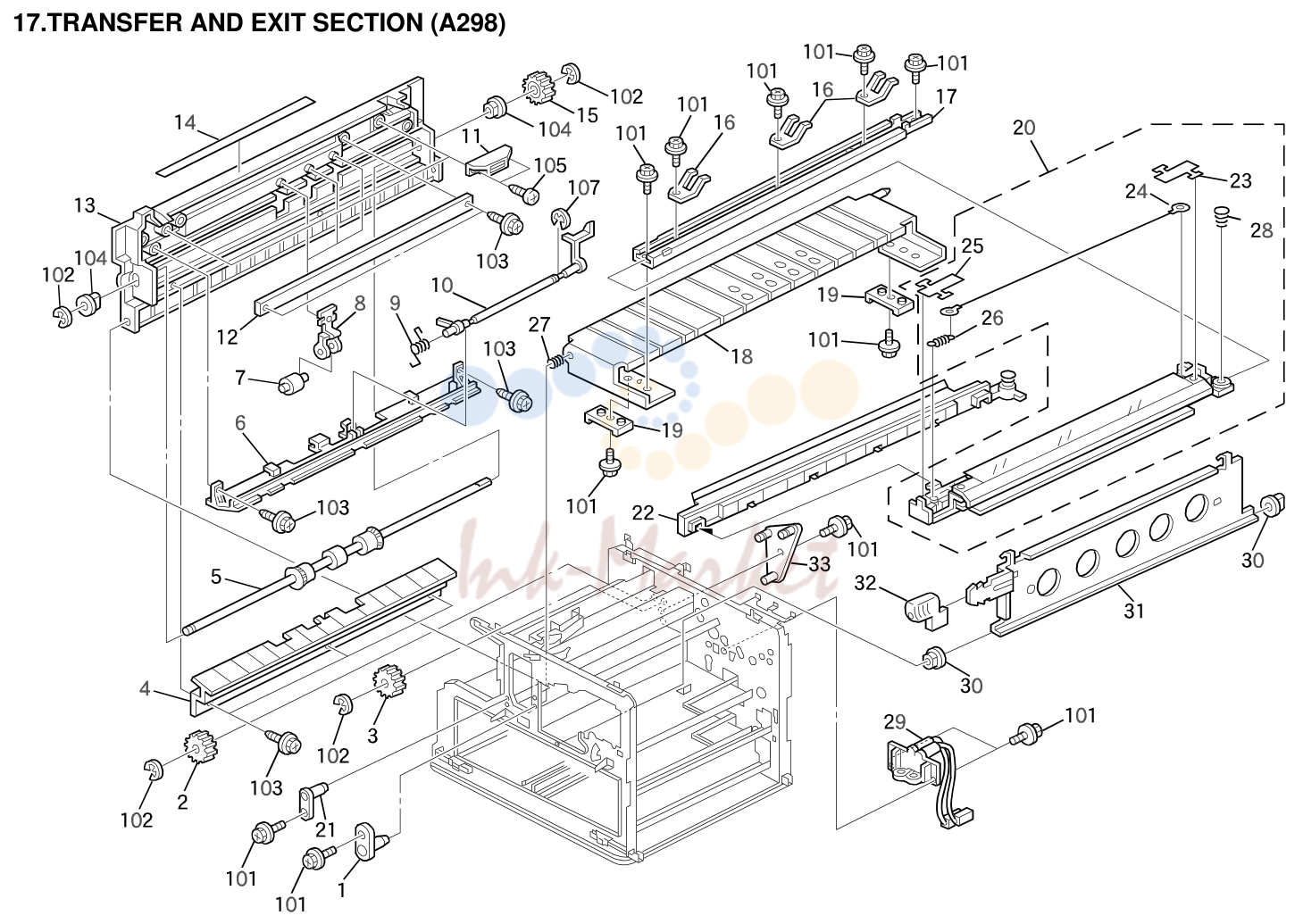

• 17. TRANSFER AND EXIT SECTION (A298)
• 18. DRIVE SECTION 1 (A298)
• 19. DRIVE SECTION 2 (A298)
• 20. ELECTRICAL SECTION 1 (A298)

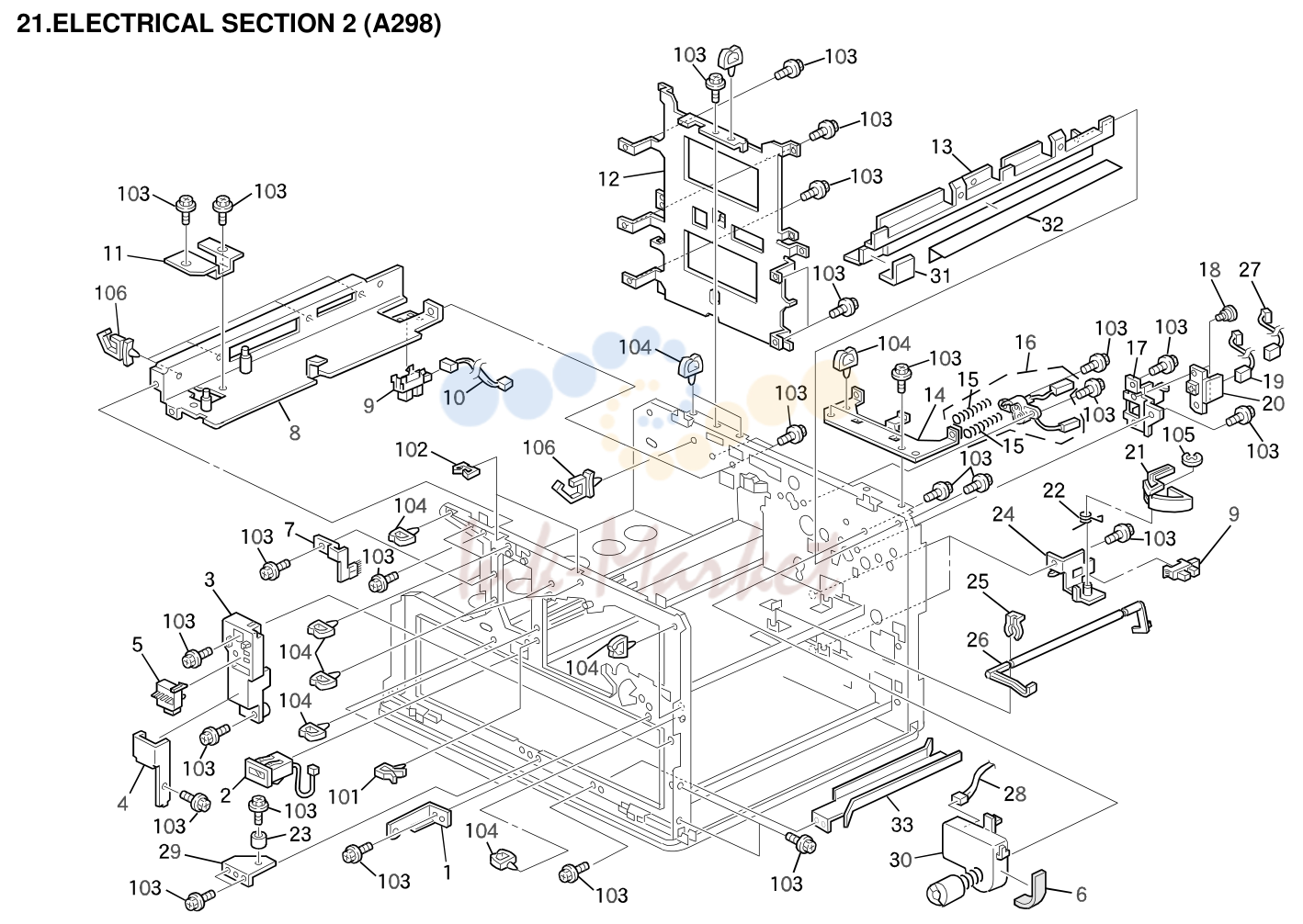

• 21. ELECTRICAL SECTION 2 (A298)
• 22. FRAME SECTION (A298)
• 23. MAIN CONTROL BOARD (A298)
• 24. DECAL AND DOCUMENT (A298)
• 25. SPECIAL TOOLS (A298)

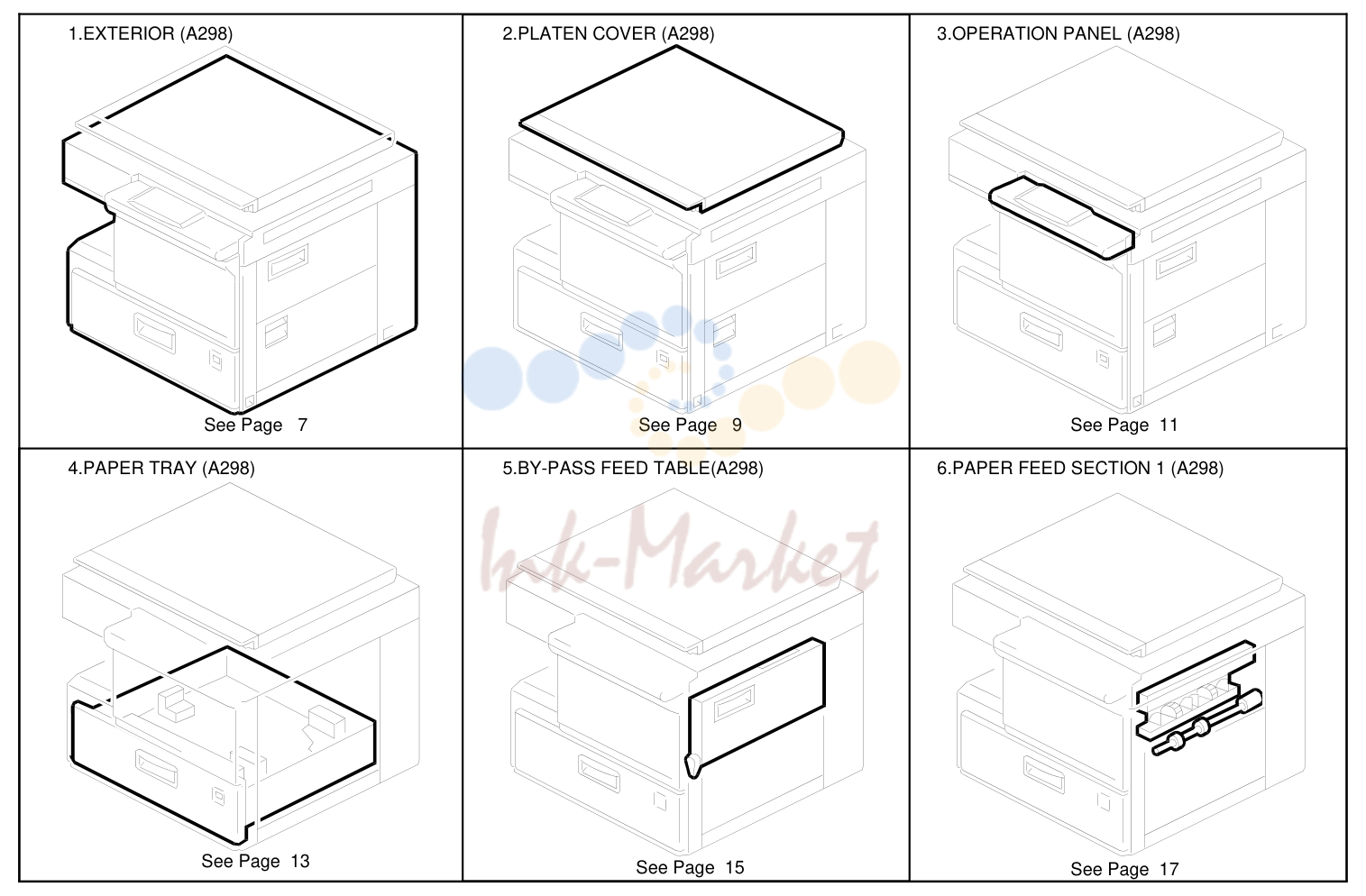

1. LOCATION OF UNIT

№	Артикул	Альт. артикул	Описание
101	04523008Z запросить цену →		Bind Tapping Screw - M3x8
1	A2981270 запросить цену →		Front Cover Assembly (RIC)
102	03530060B запросить цену →		Philips Pan Head Screw - M3x6
1	A2196070 запросить цену →		Front Cover Ass‘y (NRG)
103	04340102W запросить цену →		Tapping Screw - M4x10
1	A2986270 запросить цену →		Front Cover Assembly (INF)
2	A1531285 запросить цену →		Emblem (RIC)
104	04523010Z запросить цену →		Bind Tapping Screw - 3x10
2	A1536423 запросить цену →		Support Cover (INF)
3	C2252866 запросить цену →		Decal - Key Top Cover (REX)
3	C2252867 запросить цену →		Decal - Cover - Panel (NSA)
3	A1536409 запросить цену →		Decal - Keytop Cover (GES)
4	A2981354 запросить цену →		Hinge Pin
5	A2191284 запросить цену →		Opetation Guide Sheet
6	A1901282 запросить цену →		Magnet Catch
7	A1901283 запросить цену →		Magnet Catch
8	A1901337 запросить цену →		Inner Cover
9	AG070004 запросить цену →		Magnetic Catch
10	A2191295 запросить цену →		Front Right Cover
11	A2981451 запросить цену →		Operation Panel - A4
12	A1901260 запросить цену →		Upper Cover
13	AC012042 запросить цену →		Exposure Glass
14	A2981655 запросить цену →		Left Scale
15	AA143070 запросить цену →		Shoulder Screw - M2x2
16	A2191305 запросить цену →		Left Lower Cover
17	A1901300 запросить цену →		Left Upper Cover
18	A2981201 запросить цену →		Exit Tray
19	A2981202 запросить цену →		Slide Wire - Exit Tray
20	A1901297 запросить цену →		Right Lower Cover
21	A2986184 запросить цену →		Model Name Plate - NSA
21	A2986186 запросить цену →		Model Name Plate - REX
21	A2986182 запросить цену →		Model Name Plate - GES
21	A2196187 запросить цену →		Model Name Plate - Ger
22	A2191330 запросить цену →		Rear Cover
23	A2191290 запросить цену →		Rear Right Cover
24	AA001383 запросить цену →		Decal - Energy Star

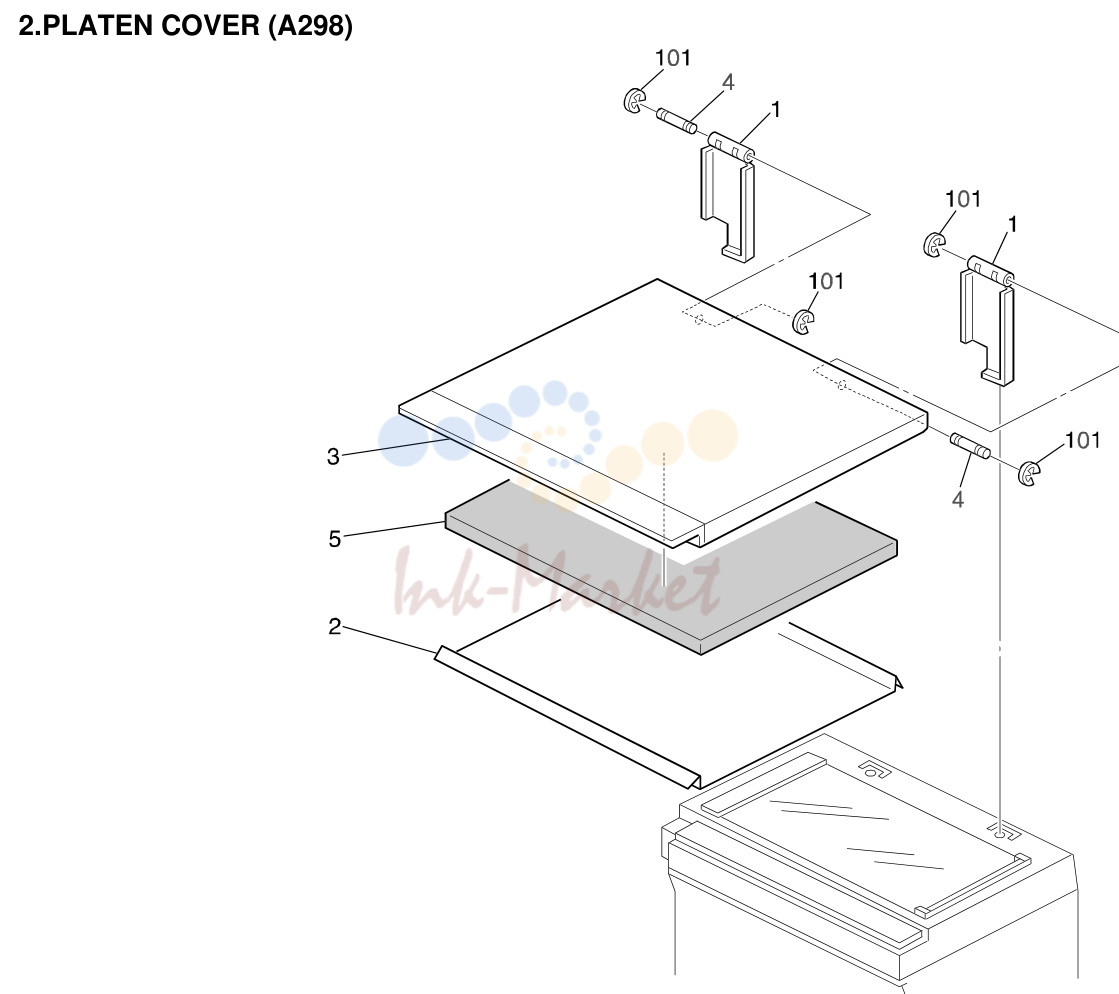

2. PLATEN COVER (A298)

№	Артикул	Альт. артикул	Описание
1	A2031346 запросить цену →		Platen Cover Hinge
101	07200025E запросить цену →		Retaining Ring - M2.5
2	54482804 запросить цену →		Platen Cover Sheet
3	A2981391 запросить цену →		Platen Cover
4	A2031356 запросить цену →		Hinge Shaft - Platen Cover
5	AA162067 запросить цену →		Platen Cover Pad

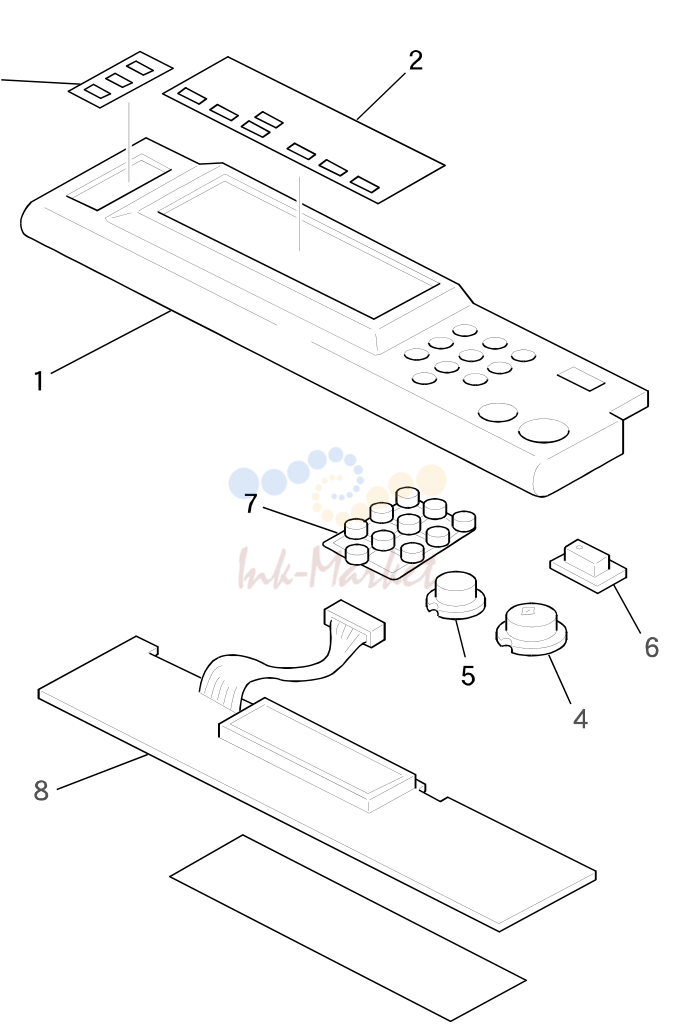

3. OPERATION PANEL (A298)

№	Артикул	Альт. артикул	Описание
1	A2981465 запросить цену →		Operation Panel Cover - A4
2	A2981466 запросить цену →		Indication Sheet - A4
3	A2981467 запросить цену →		Operation Panel Sheet - A4
4	A1901452 запросить цену →		Keytop - Start (RIC/NRG)
5	A1901453 запросить цену →		Keytop - Clear/Stop (RIC/NRG)
6	A1901454 запросить цену →		Keytop - Clear Mode (RIC/NRG)
7	A1901455 запросить цену →		Keytop - 10keys (RIC/NRG)
8	A2981468 запросить цену →		Operation Panel Board - 230V

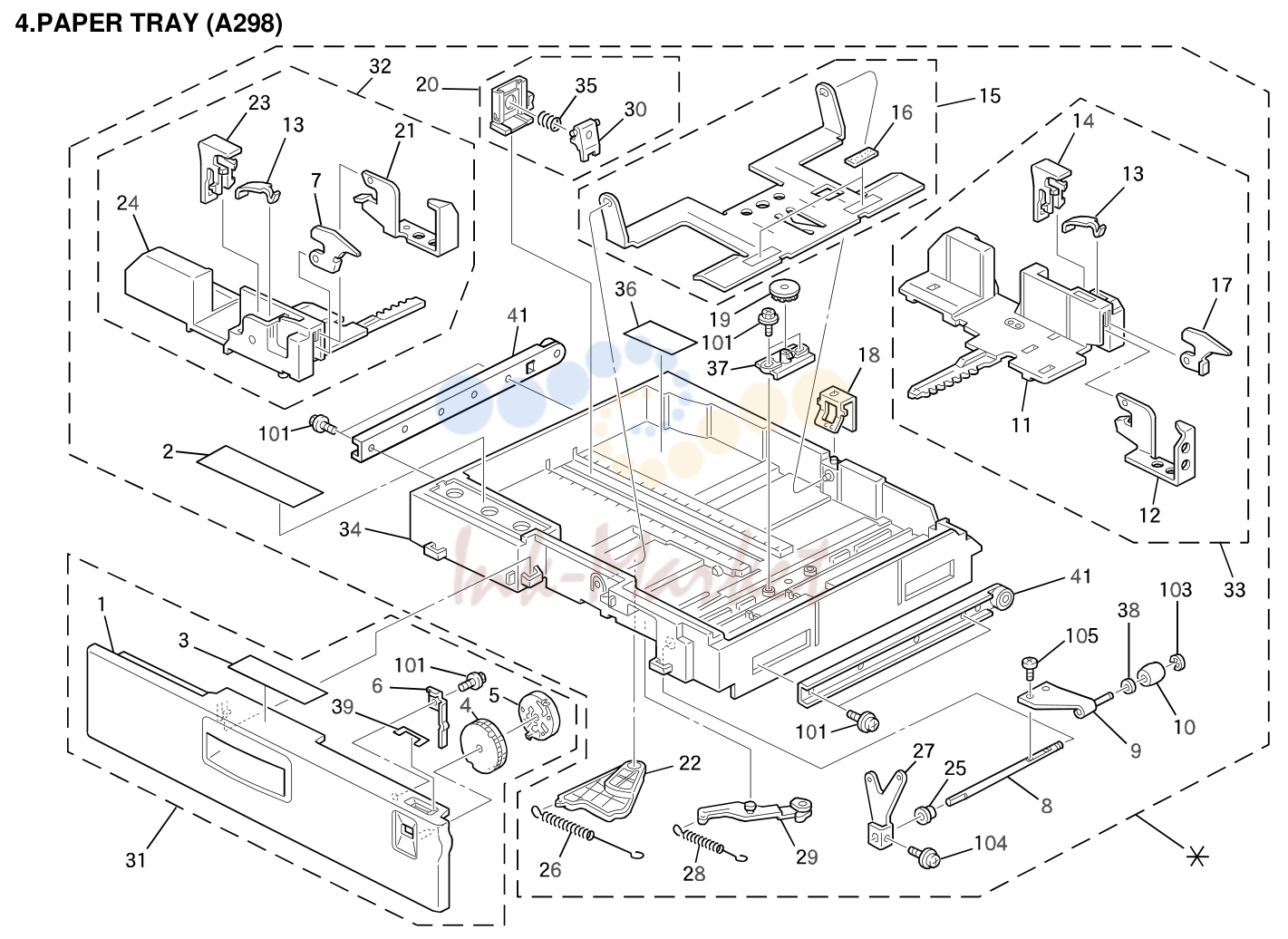

4. PAPER TRAY (A298)

№	Артикул	Альт. артикул	Описание
1	A2192647 запросить цену →		Paper Tray Cover
34	A2982590 запросить цену →		Paper Tray
35	A2192656 запросить цену →		End Fence Spring
2	A2982667 запросить цену →		Decal - Paper Set
3	A2192692 запросить цену →		Decal - Operating
36	A2192694 запросить цену →		Decal - Paper Set Direction
3	A2192698 запросить цену →		Decal - Ooperation Instructions (TWN)
36	A2192699 запросить цену →		Decal - Paper Set Direction (TWN)
37	A2192595 запросить цену →		Adjusting Plate - Resistration
4	A2982595 запросить цену →		Paper Size Sensor - A4
38	A0963863 запросить цену →		Spacer - 4x6x1
5	G0202663 запросить цену →		Paper Size Actuator
39	A2192696 запросить цену →		Decal - Paper Size Selection
6	G0202648 запросить цену →		Holder - Paper Size Detector
40	G0202630 запросить цену →		Magnet Catch
7	A2192569 запросить цену →		Adjusting Plate - Front
41	A2982607 запросить цену →		Center Slide Rail
8	A2192591 запросить цену →		Paper Lift Shaft
9	A2192574 запросить цену →		Paper Lift Arm Ass‘y
10	A2192577 запросить цену →		Paper Lift Roller
11	A2192567 запросить цену →		Rear Side Fence
12	A2192568 запросить цену →		Rear Corner Separator
13	A1572769 запросить цену →		Rear Stopper Spring
14	A2192642 запросить цену →		Rear Lever Stopper
15	A2192661 запросить цену →		Paper Bottom Plate
16	G0202645 запросить цену →		Friction Pad
17	A2192563 запросить цену →		Adjusting Plate - Rear
18	G0202658 запросить цену →		Grounding Plate - Bottom Plate
19	AB013868 запросить цену →		Gear - 16Z
20	A2982572 запросить цену →		End Fence Assembly
21	A2192561 запросить цену →		Front Corner Separator
22	A2192582 запросить цену →		Paper Lift Shutter
23	A2192664 запросить цену →		Front Stopper Lever
24	A2192560 запросить цену →		Front Side Fence
25	AA080111 запросить цену →		Bushing - 8x12x7
26	A2192543 запросить цену →		Spring
27	A2192597 запросить цену →		Bottom Plate Lever
101	04503008B запросить цену →		Tapping Screw - M3x8
102	04523008B запросить цену →		Tapping Screw - M3x8
28	A2192541 запросить цену →		Spring
103	07200030E запросить цену →		Retaining Ring - M3
29	A2192585 запросить цену →		Lever
104	09604012W запросить цену →		Philips Flange Screw - M4x12
30	A2192558 запросить цену →		End Fence Guide
105	04534006B запросить цену →		Tapping Screw - 4x6
31	A2982648 запросить цену →		Paper Tray Cover - A4
106	04513006B запросить цену →		Tapping Screw - M3x6
31	A2982658 запросить цену →		Paper Tray Cover (TWN)

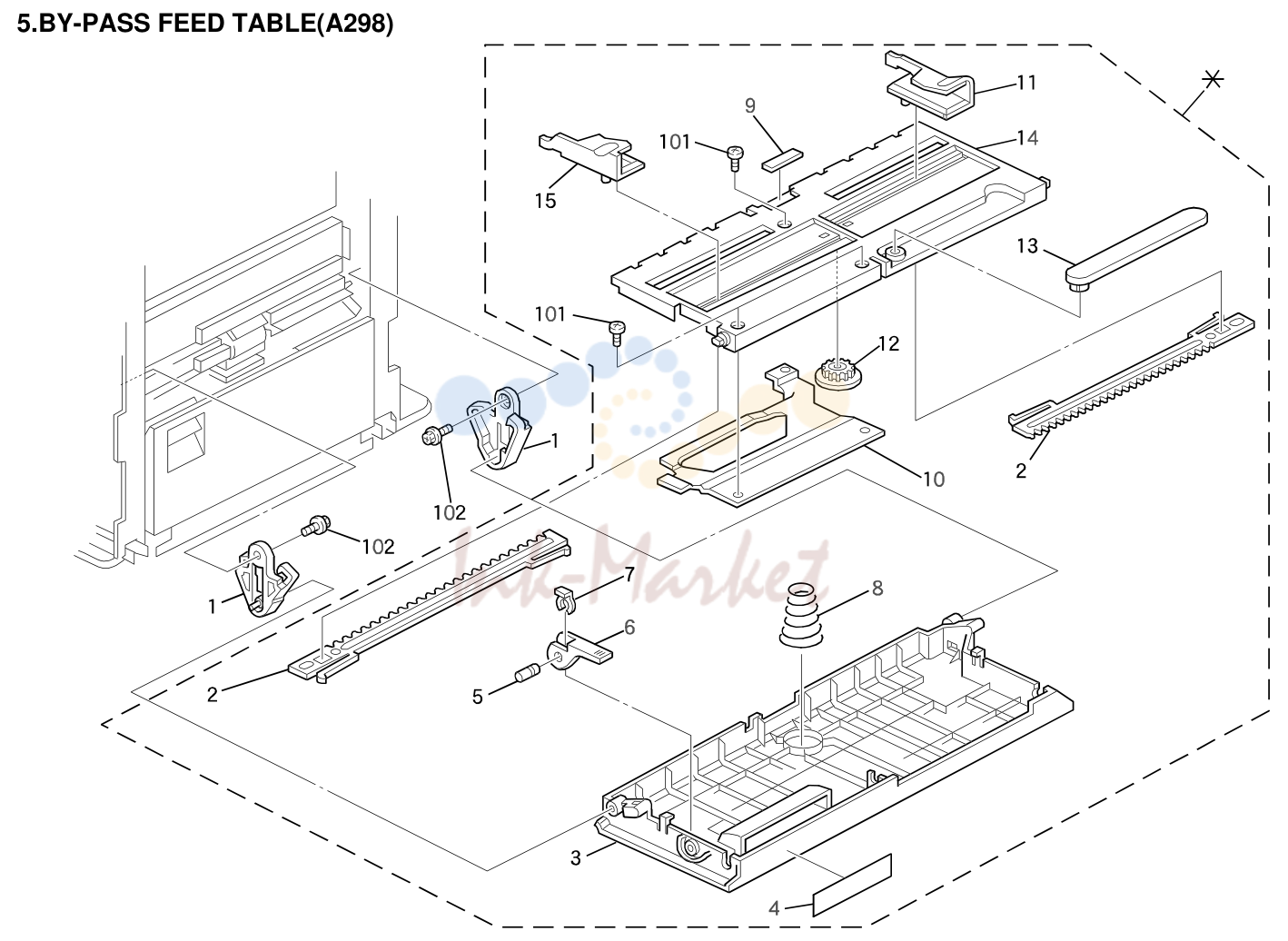

5. BY-PASS FEED TABLE(A298)

№	Артикул	Альт. артикул	Описание
102	04513006B запросить цену →		Tapping Screw - M3x6
1	G0202735 запросить цену →		Guide - By-pass Feed Table
2	A1902707 запросить цену →		Side Fence Rack
3	A1902701 запросить цену →		By-pass Feed Cover
4	A1902708 запросить цену →		Decal - By-pass Feed
5	G0202786 запросить цену →		Shaft - By-pass Release Lever
6	G0202784 запросить цену →		Lever - By-pass Feed Table
7	54472681 запросить цену →		Snap Ring
8	G0202702 запросить цену →		Pressure Spring - By-pass Feed
9	52152713 запросить цену →		Bottom Plate Pad
10	A1902782 запросить цену →		Bottom Plate Stay
11	A1902705 запросить цену →		Right Side Fence
12	G0113305 запросить цену →		Gear - 16T
13	A1902702 запросить цену →		Paper Guide
14	A1902704 запросить цену →		Bottom Plate - By-pass Feed
15	A1902706 запросить цену →		Left Side Fence

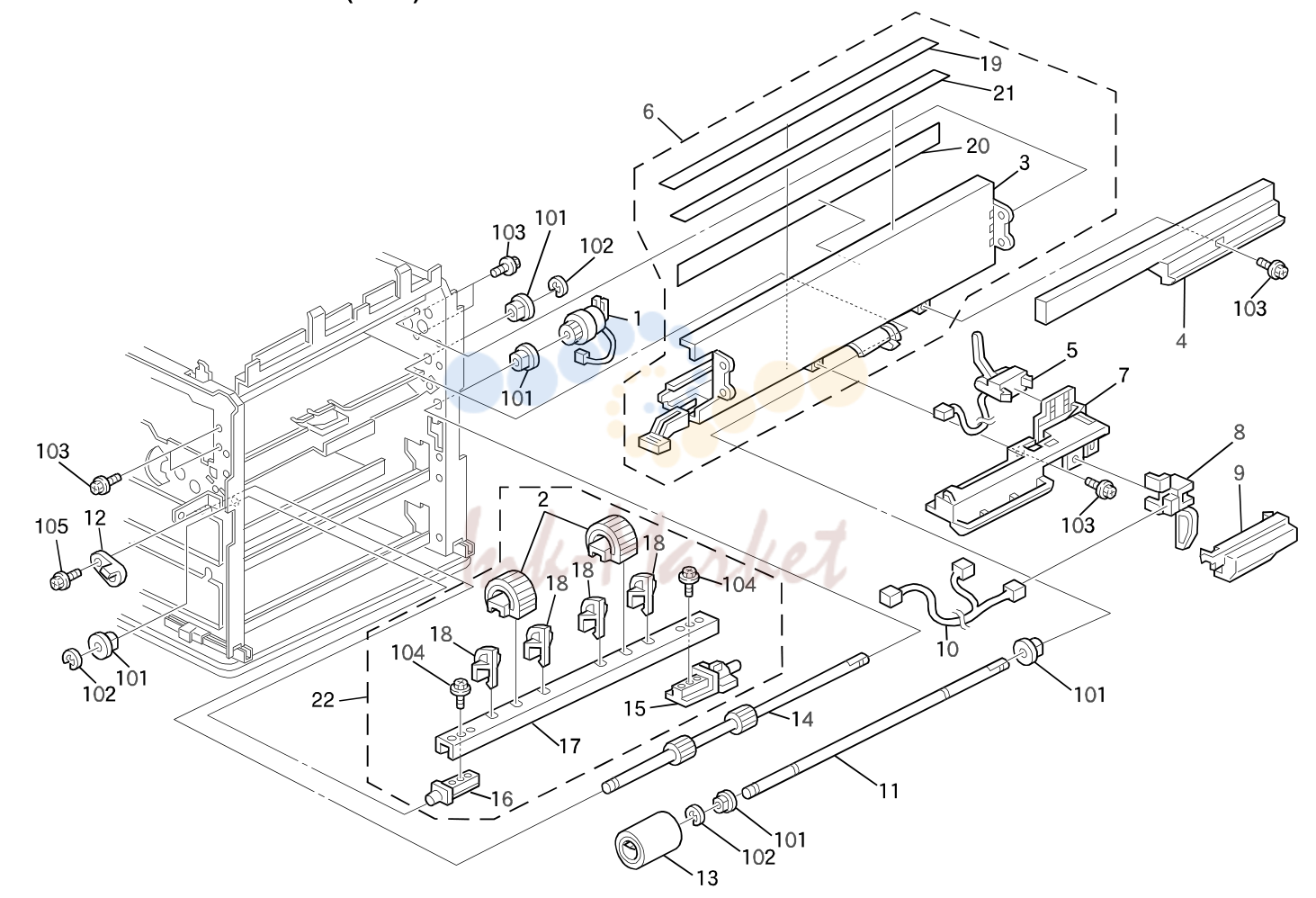

6. PAPER FEED SECTION 1 (A298)

№	Артикул	Альт. артикул	Описание
101	08053480 запросить цену →		Bushing - 6mm
1	A2981139 запросить цену →		Magnetic Clutch - Vertical
102	07200040E запросить цену →		Retaining Ring - M4
2	A2192555 запросить цену →		Paper Feed Roller
103	04513006B запросить цену →		Tapping Screw - M3x6
3	A1903361 запросить цену →		Toner Bottle Holder Guide
4	G0202785 запросить цену →		Cover - Feed Roller Shaft
104	04503008B запросить цену →		Tapping Screw - M3x8
105	04533008 запросить цену →		Bbind Tapping Screw - M3x8
5	A1902771 запросить цену →		Resist Sensor
6	A2193360 запросить цену →		Toner Bottle Holder guide Ass’y
7	G0202753 запросить цену →		Bracket - Registration Sensor
8	A1902772 запросить цену →		Paper End Sensor
9	G0202787 запросить цену →		Cover - By-pass Paper End Sensor
10	A1905344 запросить цену →		Relay Harness - By-pass Feed
11	G0202723 запросить цену →		By-pass Feed Shaft
12	G0202587 запросить цену →		Bushing - Paper Feed
13	G0202721 запросить цену →		By-pass Feed Roller
14	A1902564 запросить цену →		Relay Roller
15	G0202586 запросить цену →		Rear Pin - Paper Feed Roller
16	G0202585 запросить цену →		Front Pin - Paper Feed Roller
17	G0202570 запросить цену →		Shaft - Paper Feed Roller
18	G0202565 запросить цену →		Paper Guide
19	A2193364 запросить цену →		Mylar Seal - 8x429
20	A2193365 запросить цену →		Mylar Seal - 8x400
21	A1903363 запросить цену →		Mylar Seal - 10x360
22	A2192565 запросить цену →		Paper Feed Roller Ass’y

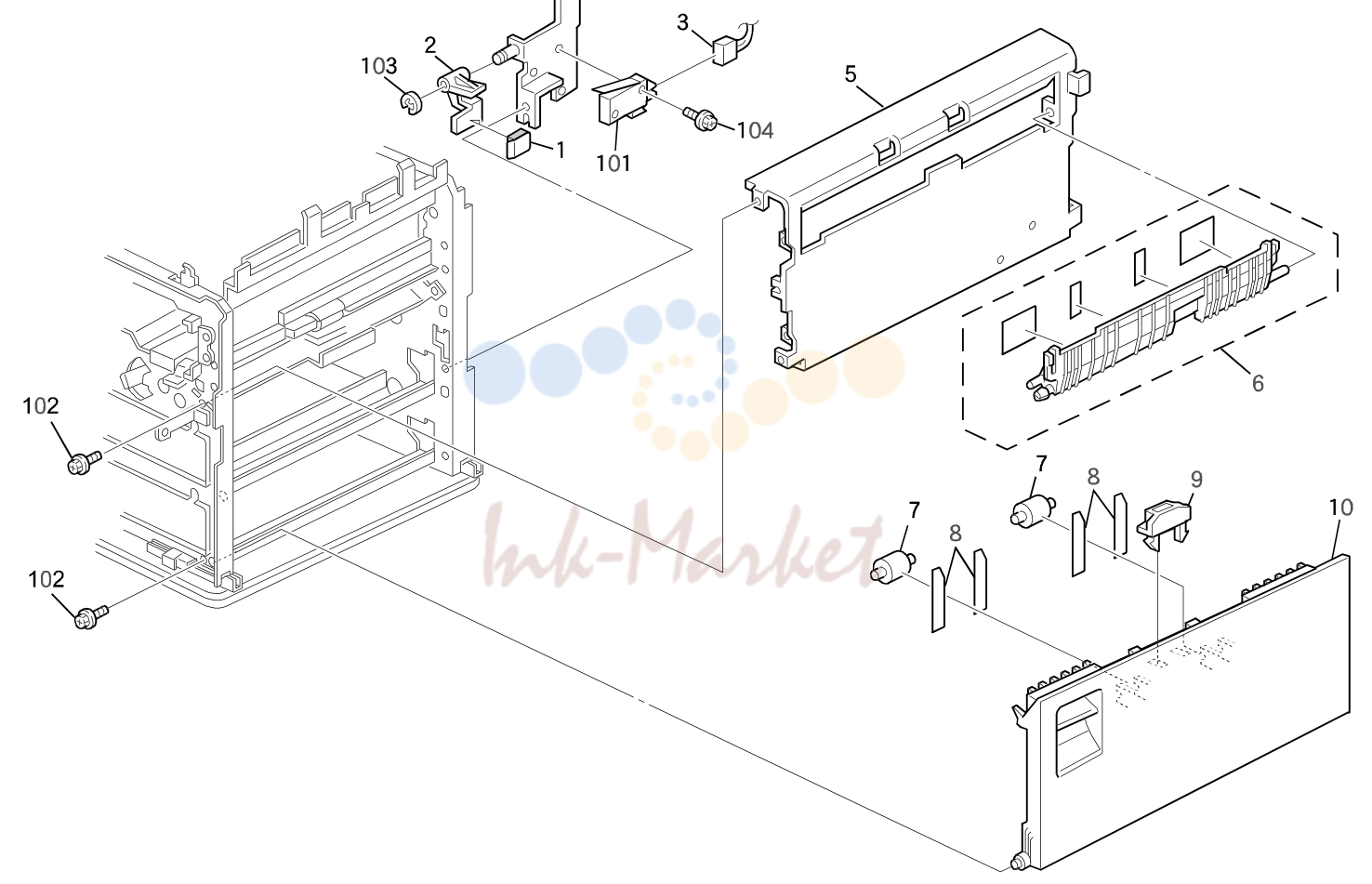

7. PAPER FEED SECTION 2 (A298)

№	Артикул	Альт. артикул	Описание
1	A1902905 запросить цену →		Cushion
101	12042466 запросить цену →		Micro Switch - V -16506 IC25
102	04513006B запросить цену →		Tapping Screw - M3x6
2	A1902902 запросить цену →		Switch Lever
3	A2985310 запросить цену →		DC Main Harness
103	07200030E запросить цену →		Retaining Ring - M3
104	04513014B запросить цену →		Tapping Screw - M3-14
4	A1902900 запросить цену →		Switch Bracket
5	A2192611 запросить цену →		Paper Guide Plate
6	A2192612 запросить цену →		Lower Paper Guide
7	AF020283 запросить цену →		Pressure Roller
8	G0202577 запросить цену →		Spring Plate - Driven Roller
9	G0202630 запросить цену →		Magnetic Catch
10	A2192575 запросить цену →		Vartical Transport

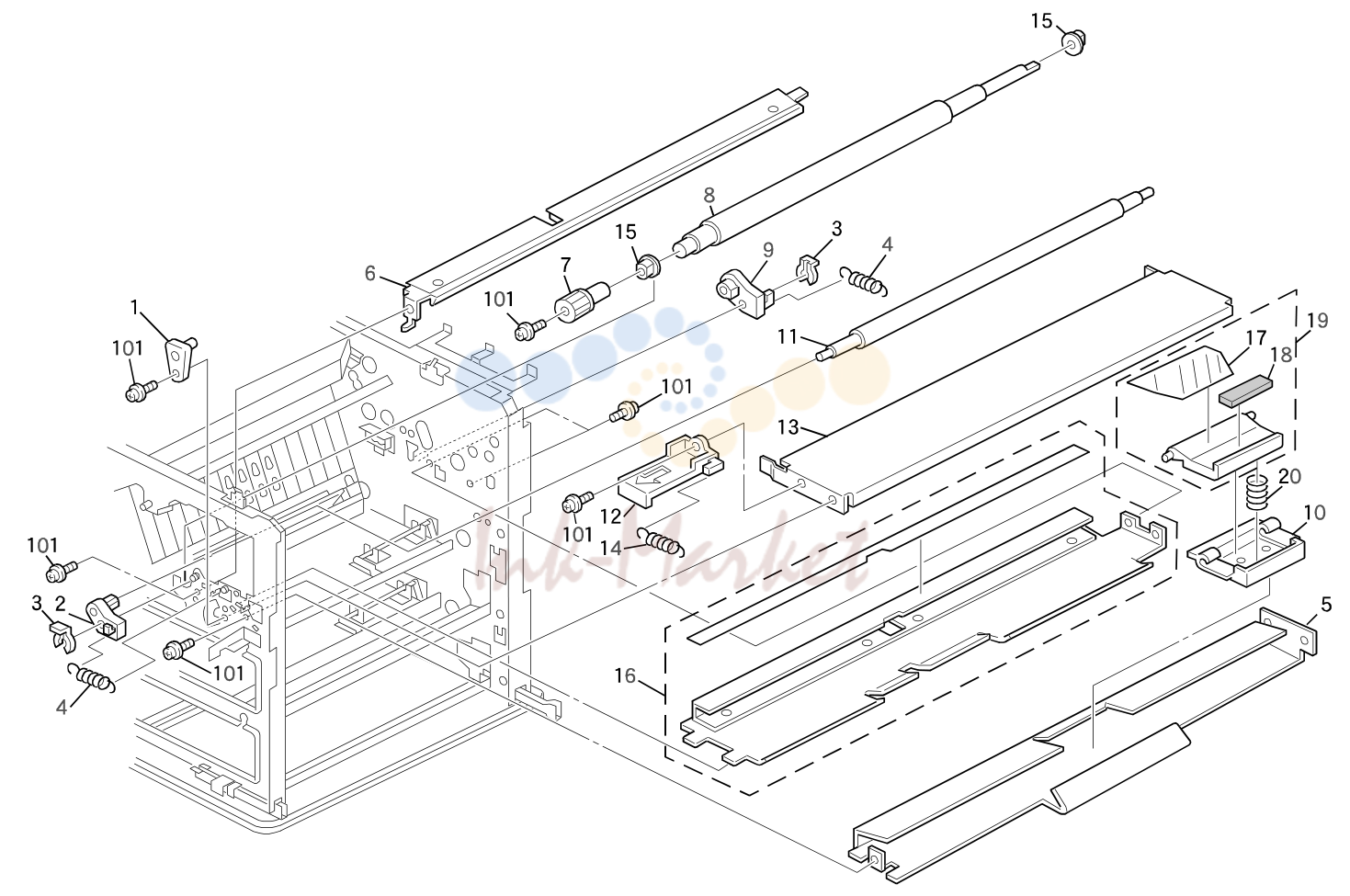

8. PAPER REGISTRATION (A298)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	G0203888 запросить цену →		Pin - Transfer Guide
2	A1902780 запросить цену →		Front Bushing
3	54472681 запросить цену →		Snap Ring
4	G0202743 запросить цену →		Tension Spring
5	A1902711 запросить цену →		Friction Pad Stay
6	G0202745 запросить цену →		Lower Guide Plate - Regist
7	A1902783 запросить цену →		Resist Roller Knob
8	A1902740 запросить цену →		Lower Resistration Roller
9	A1902781 запросить цену →		Rear Bushing
10	G0202712 запросить цену →		Holder - By-pass Feed Friction Pad
11	A2982741 запросить цену →		Upper Registration Roller
12	G0202765 запросить цену →		Knob - Lower Transport Guide
13	G0202762 запросить цену →		Lower Transport Guide
14	AA060331 запросить цену →		Release Spring
15	50530223 ✓ в наличии		Bushing - 8mm
16	G0202754 запросить цену →		Upper Paper Guide
17	A1902717 запросить цену →		Friction Pad Guide
18	G0202716 запросить цену →		Friction Pad
19	A1902714 запросить цену →		Friction Pad Holder Ass‘y
20	G0202713 запросить цену →		Pressure Spring

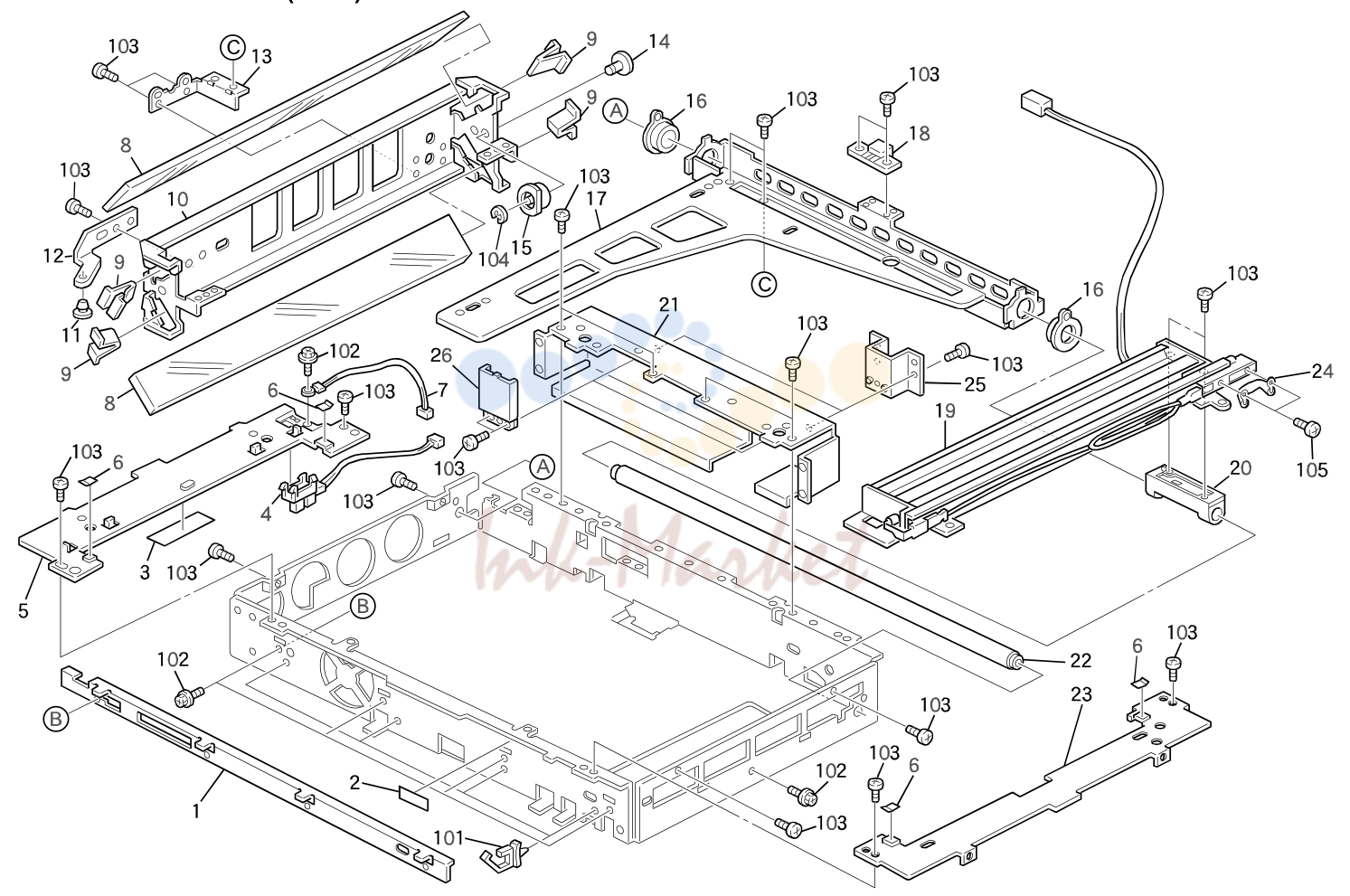

9. OPTICS SECTION 1 (A298)

№	Артикул	Альт. артикул	Описание
101	11050310 запросить цену →		Wire Clamp
1	A1901660 запросить цену →		Scanner Guide Rail
102	04513006B запросить цену →		Tapping Screw - M3x6
2	A1111753 запросить цену →		Seal - 0.1x18x49
3	AC063001 запросить цену →		White Reference Plate
103	03530060B запросить цену →		Philips Pan Head Screw - M3x6
4	AW020075 запросить цену →		Photointerrupter
104	07200040E запросить цену →		Retaining Ring - M4
105	04533006Z запросить цену →		Bind Tapping Screw - M3x6
5	A1901651 запросить цену →		Left Scale Support Plate
6	A1901652 запросить цену →		Exposure Glass Seal
7	AW100027 запросить цену →		Thermister
8	A1901815 запросить цену →		2nd/3rd Mirror
9	A0771690 запросить цену →		Spring Plate - Mirror
10	A1901691 запросить цену →		2nd Scanner Frame
11	A0691883 запросить цену →		Shoe - Scanner
12	A1901694 запросить цену →		Shoe Bracket
13	A1901824 запросить цену →		2nd Scanner Support Plate
14	A1901751 запросить цену →		Harness Guide Pulley Ass‘y
15	A1901821 запросить цену →		Harness Guide Pulley
16	A1901688 запросить цену →		Bushing
17	A1901692 запросить цену →		2nd Scanner Support Plate
18	A1901689 запросить цену →		Clamp
19	A2981700 запросить цену →		1st Scanner Unit - 120V
19	A2981701 запросить цену →		1st Scanner Unit - 230V
20	A2981725 запросить цену →		1st Scanner Clamp
21	A2191194 запросить цену →		ADF Bracket
22	A1901814 запросить цену →		Scanner Guide Rod
23	A1901654 запросить цену →		Right Bracket - Exposure Glass
24	A2981807 запросить цену →		Thermofuse - 152°C
25	A2191197 запросить цену →		Rear Bracket - ADF
26	A2191196 запросить цену →		Shielding Plate Bracket - ADF

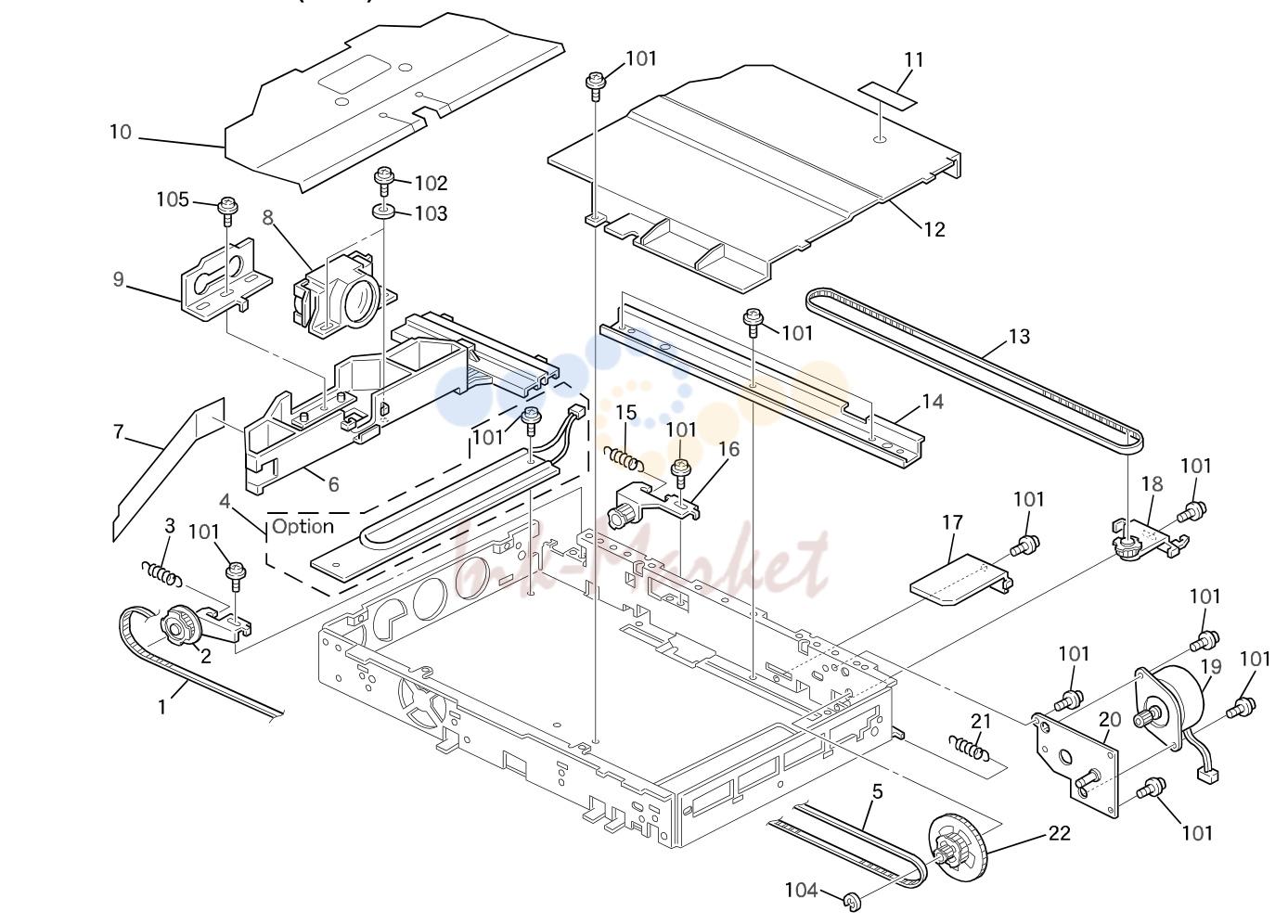

10. OPTICS SECTION 2 (A298)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	A1901816 запросить цену →		Timing Belt - L1110P2M
2	A1901666 запросить цену →		Pulley Bracket
102	04503010B запросить цену →		Tapping Screw - M3x10
3	A1901819 запросить цену →		1st Scanner Spring
103	07010030B запросить цену →		Flat Washer - M3
104	07200060E запросить цену →		Retaining Ring - M6
4	AX400052 запросить цену →		Anticondensation Heater - 120V 18W
4	AX400053 запросить цену →		Anticondensation Heater - 240V 18W
5	A1901817 запросить цену →		Timing Belt - L754P2M
6	A1901682 запросить цену →		Lens Caridge
7	A1901698 запросить цену →		Shielding Plate
8	A2981682 запросить цену →		Lens - F8/180
9	A2981683 запросить цену →		Shading Plate
10	A1901684 запросить цену →		Shielding Plate
11	A1111753 запросить цену →		Seal - 0.1x18x49
12	A1901693 запросить цену →		Lens Cover
13	A1901813 запросить цену →		Timing Belt - L824P2M
14	A1901663 запросить цену →		Lens Guide Rail
15	A1901818 запросить цену →		2nd Scanner Spring
16	A1901664 запросить цену →		Pulley Bracket
17	A1901685 запросить цену →		Lens Cover Bracket
18	A1901669 запросить цену →		Lens Support Bracket
19	A2715205 запросить цену →		Scanner Motor - DC24V 96W
20	A1901696 запросить цену →		Motor Bracket
21	A1901820 запросить цену →		Lens Holder Spring
22	A1901803 запросить цену →		Timing Puley - 22Z/44Z

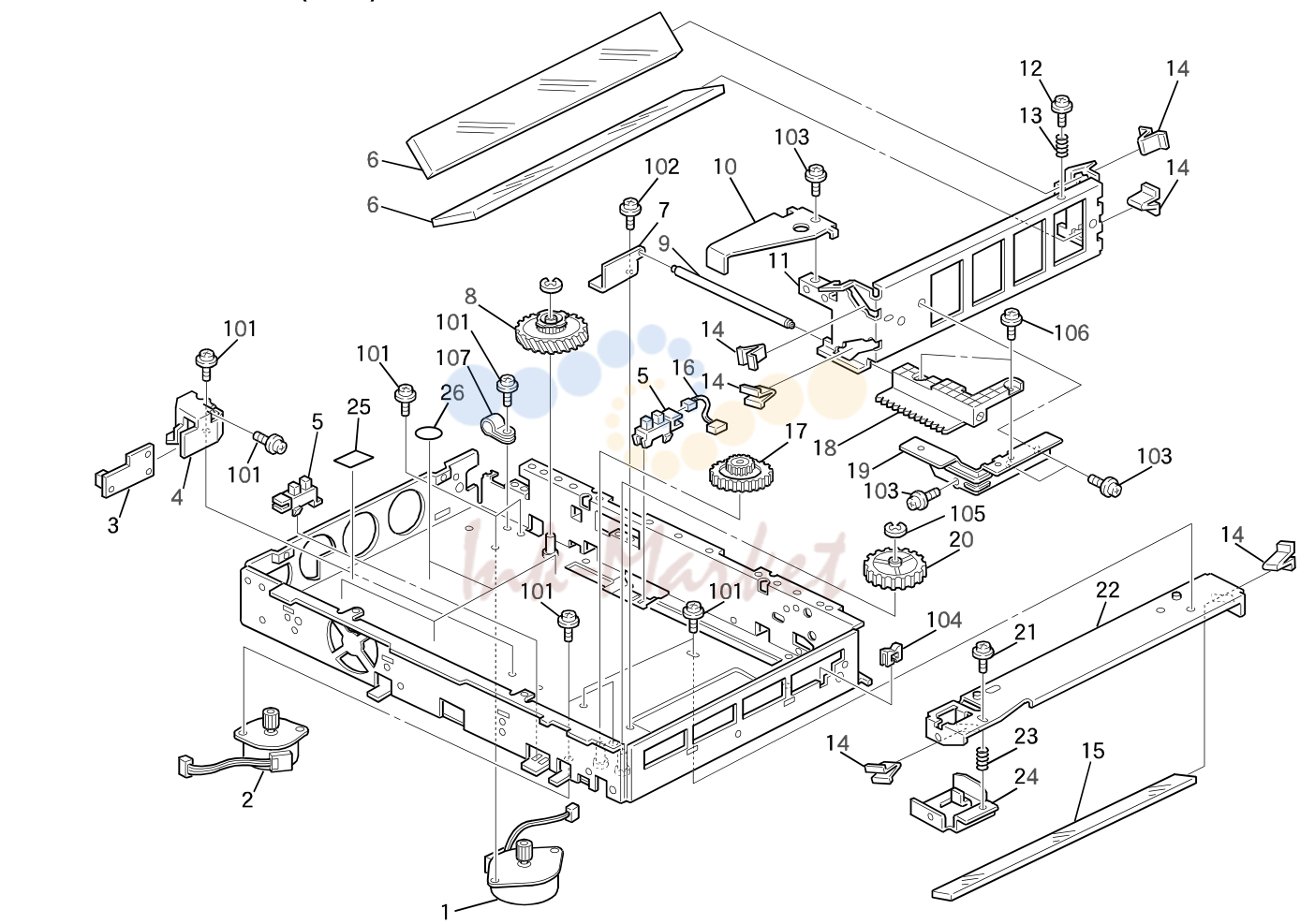

11. OPTICS SECTION 3 (A298)

№	Артикул	Альт. артикул	Описание
1	A1901672 запросить цену →		Lens Drive Motor DC24V 81.6W
101	04503006B запросить цену →		Tapping Screw - M3x6
102	03530060B запросить цену →		Philips Pan Head Screw - M3x6
2	A2981671 запросить цену →		Mirror Drive Motor - DC24V 7.2W
3	A1525120 запросить цену →		Optics Control Board
103	04513006B запросить цену →		Tapping Screw - M3x6
4	A0771745 запросить цену →		Cover - ADS Sensor
104	11050328 запросить цену →		Harness Clamp - Es-0505
5	A1901831 запросить цену →		Shield Heater Rear
105	07200040E запросить цену →		Retaining Ring - M4
106	09513005B запросить цену →		Philips Screw With Flate Washer - M3x5
5	AW020075 запросить цену →		Photointerrupter
107	11050008 запросить цену →		Nylon Clamp - 2n
6	A1901811 запросить цену →		4th/5th Mirror
7	A1901676 запросить цену →		Rod Bracket
8	A1901802 запросить цену →		Timing Pulley - 30Z
9	A1901810 запросить цену →		Mirror Guide Rod
10	A1901679 запросить цену →		Mirror Sensor Shuter
11	A1901678 запросить цену →		3rd Scanner Brakcet
12	A1531906 запросить цену →		Adjust Shoe
13	AA063523 запросить цену →		Adjust Spring
14	A0771690 запросить цену →		Spring Plate - Mirror
15	A1901809 запросить цену →		6th Mirror
16	A1905343 запросить цену →		Scanner H.P Harness
17	AB017361 запросить цену →		Gear - 24Z/56Z
18	A1901827 запросить цену →		Rack Gear
19	A1901825 запросить цену →		3rd Scanner Support Plate
20	AB017129 запросить цену →		Gear - 20Z And 72Z
21	A0771746 запросить цену →		Mirror Adjusting Screw
22	A1901675 запросить цену →		6th Mirror Bracket - Rear
23	AA063180 запросить цену →		Adjust Spring
24	A1901674 запросить цену →		6th Mirror Bracket - Front
25	AA150234 запросить цену →		Mylar Seal - Base

12. TONER BOTTLE HOLDER UNIT (A298)

№	Артикул	Альт. артикул	Описание
1	A2193311 запросить цену →		Toner Collection Cover
2	A2193342 запросить цену →		Lower Seal - Tonner Collection Cover
3	G0203345 запросить цену →		Right Seal
4	G0203313 запросить цену →		Spring
5	A2193317 запросить цену →		Toner Adding Shutter
6	A2193312 запросить цену →		Toner Adding Gate
7	A1843422 запросить цену →		Toner Slider
8	A2193339 запросить цену →		Toner Bottle Holder Lever
9	A2193411 запросить цену →		Toner Supply Unit Case (RIC-EU)
9	A2193416 запросить цену →		Toner Supply Unit Case (Others)
10	A2193384 запросить цену →		Spring Plate
11	A1843411 запросить цену →		Chuck Spring
12	G0203334 ✓ в наличии		Slider Ass‘y
13	G0203326 запросить цену →		Cushion
14	A2193322 запросить цену →		Toner Bottle Cover
15	A2193325 запросить цену →		Mylar Blade
16	A1843421 ✓ в наличии		Chuck Shaft
17	A1843420 запросить цену →		Bottle Chuck
18	A2193381 запросить цену →		Roller
19	A2193382 запросить цену →		Upper Cover
20	A2193383 запросить цену →		Lower Cover
21	A2193319 запросить цену →		Sheet - Toner Supply Shutter
22	A2193341 запросить цену →		Cushion - Toner Collection Cover
23	A2193385 запросить цену →		Sheet - Roller Cover

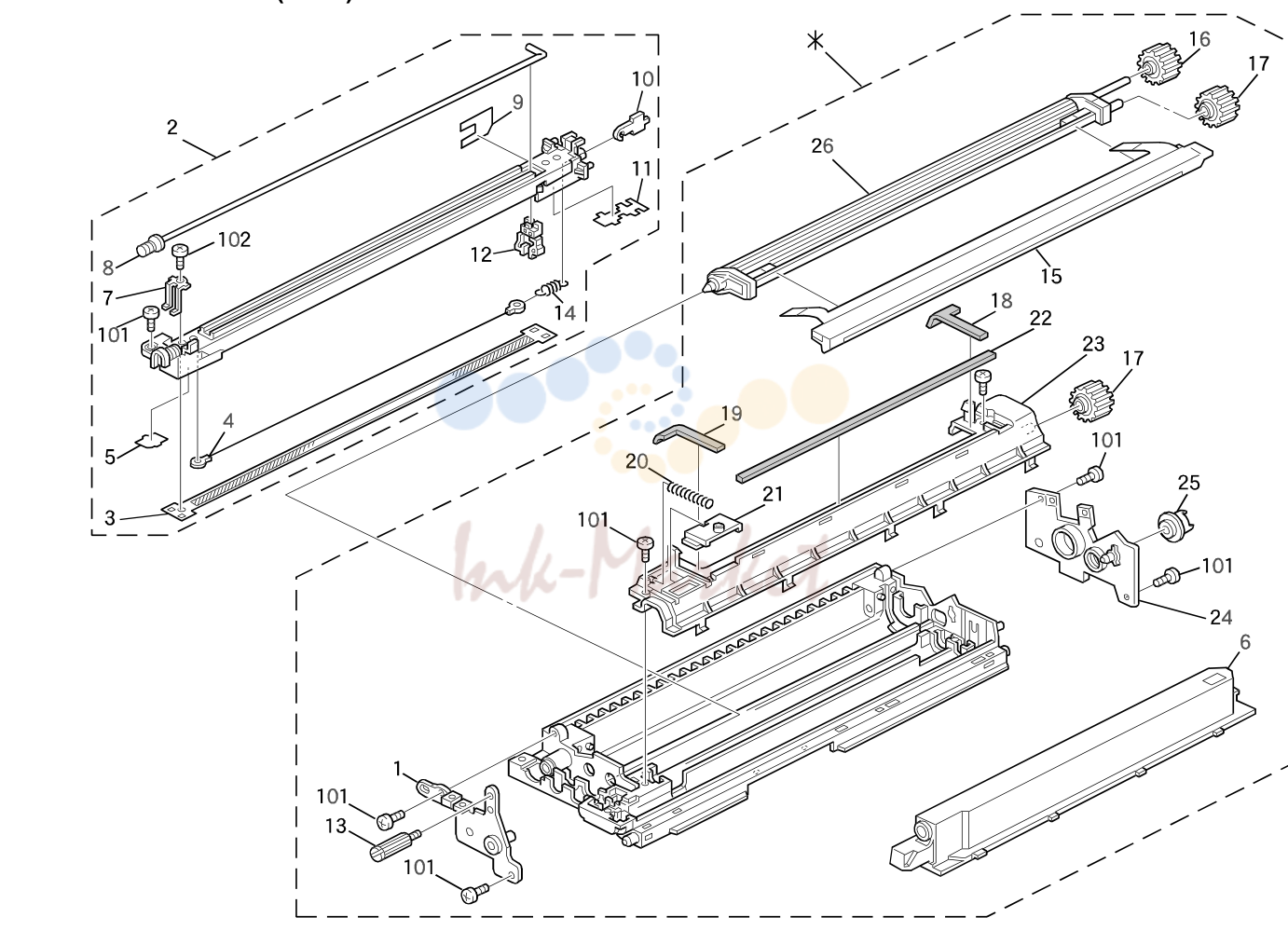

13. IMAGING UNIT - 1 (A298)

№	Артикул	Альт. артикул	Описание
1	A1902280 запросить цену →		Front Side Plate
102	04523006B запросить цену →		Tapping Screw - 3x6
2	A1902011 запросить цену →		Charge Corona Unit
3	A1902060 запросить цену →		Charge Corona Grid
4	A1902065 запросить цену →		Charge Corona Wire
5	A1902085 запросить цену →		Front Endblock Cover
6	A2193132 запросить цену →		Development Cover
7	A1902062 запросить цену →		Spring Plate - Corona Grid
8	A1902075 запросить цену →		Cleaning Shaft
9	A1902116 запросить цену →		Rear Endblock Cover
10	A1902105 запросить цену →		Corona Wire Terminal
11	A1902086 запросить цену →		Rear Shilding Sheet
12	A1902070 запросить цену →		Corona Wire Cleaner Ass‘y
13	A1902320 запросить цену →		Knob Screw
14	A1843863 запросить цену →		Corona Wire Spring
15	A1903094 запросить цену →		Development Entrance Seal
16	A1903152 запросить цену →		Gear - 18Z
17	A1903155 запросить цену →		Idle Gear - 17Z
18	A1903166 запросить цену →		Rear Seal
19	A1903167 запросить цену →		Front Seal
20	G0202327 запросить цену →		Pressure Spring
21	A1903171 запросить цену →		Imaging Unit Shutter
22	A1903165 запросить цену →		Long Seal
23	A1903162 запросить цену →		Imaging Unit Upper Case
24	A1902290 запросить цену →		Rear Side Plate
25	A1903156 запросить цену →		Cam Gear
26	A1903050 запросить цену →		Development Roller Ass‘y

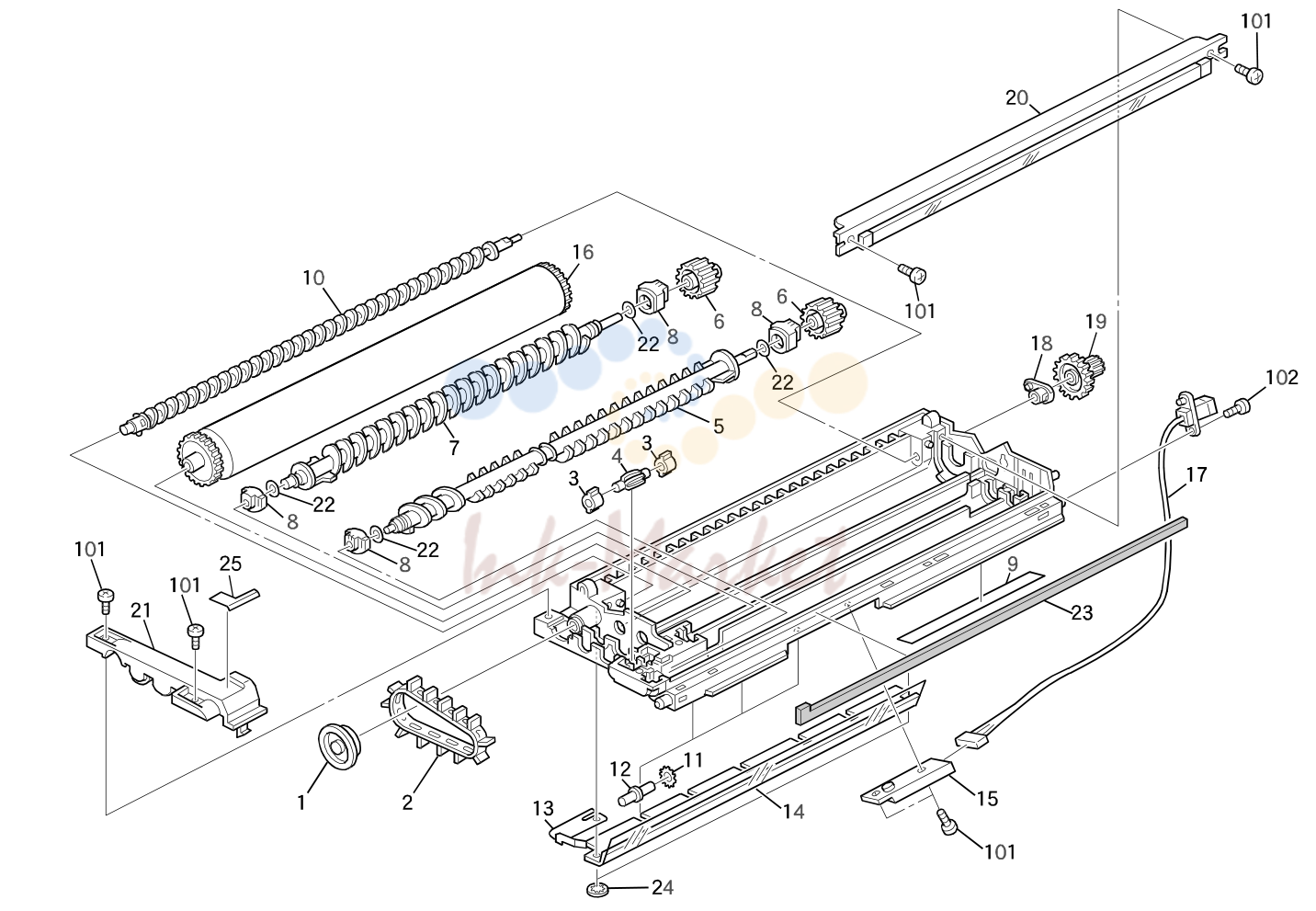

14. IMAGING UNIT - 2 (A298)

№	Артикул	Альт. артикул	Описание
1	A1903564 запросить цену →		Toner Cap
101	03530060B запросить цену →		Philips Pan Head Screw - M3x6
2	A1843611 запросить цену →		Toner Recycle Belt
102	04523006B запросить цену →		Tapping Screw - 3x6
3	A1903563 запросить цену →		Toner Recycle Roller
4	A1903569 запросить цену →		Recycle Roller Bushing
5	A1903116 запросить цену →		2nd Agitator
6	A1903153 запросить цену →		Transfer Auger Gear
7	A1903112 запросить цену →		1st Agitator
8	A1903125 запросить цену →		Busing
9	A1903183 запросить цену →		Harness Holder
10	A1903560 запросить цену →		Toner Collection Coil
11	A0482276 запросить цену →		Ring - Transport Bracket
12	G0202355 запросить цену →		Transport Guide Shaft
13	G0203565 запросить цену →		Grounding Plate
14	A1903570 запросить цену →		Cleaning Entrance Seal
15	A1842455 запросить цену →		Toner Density Sensor
16	A2199510 запросить цену →		OPC Drum
17	A1905346 запросить цену →		Development Unit Harness
18	A1903568 запросить цену →		Rear Bushing
19	G0203571 запросить цену →		Toner Correction Gear - 14/24Z
20	A1903550 запросить цену →		Cleaning Blade
21	A1902330 запросить цену →		Toner Recicle Cover
22	A1903128 запросить цену →		Seal 6mm
23	A1903192 запросить цену →		Lower Seal -3x6x396
24	G0201923 запросить цену →		CS Ring - M2.4
25	A1903193 запросить цену →		Seal - 5x55

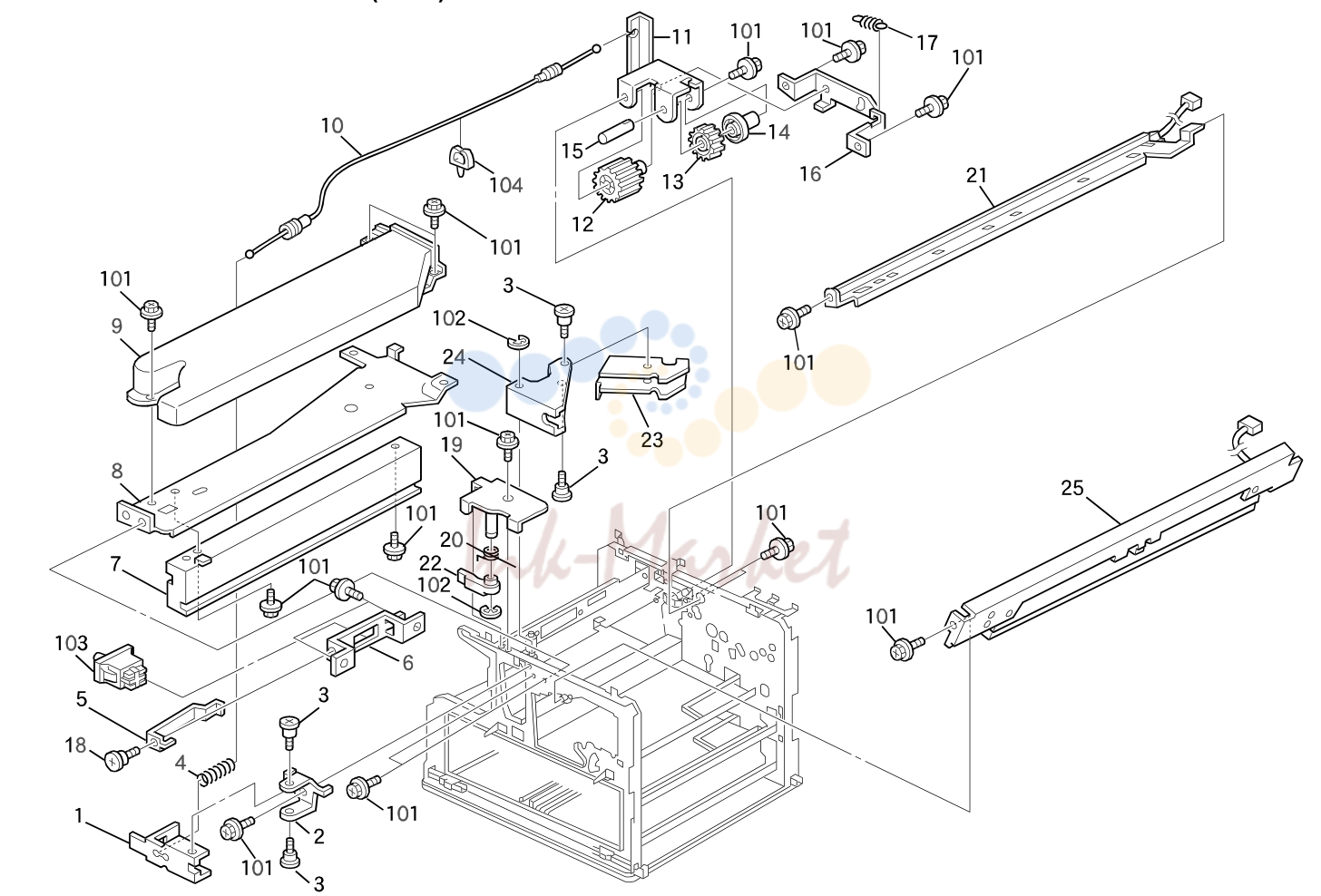

15. LOWER OPTICS SECTION (A298)

№	Артикул	Альт. артикул	Описание
101	04513006B запросить цену →		Tapping Screw - M3x6
1	A1901042 запросить цену →		Front Lever Bracket
2	A1901041 запросить цену →		Front Door Switch Lever
102	07200030E запросить цену →		Retaining Ring - M3
3	52062684 запросить цену →		Shoulder Screw - M3
103	12042334 запросить цену →		Interlock Switch - Fa1l
4	AA063489 запросить цену →		Spring - 45mm
104	11050199 запросить цену →		Clamp
5	A1901164 запросить цену →		Safety Switch Lever
6	A1901160 запросить цену →		Safety Switch Bracket
7	A1901152 запросить цену →		Guide Rail
8	A1901151 запросить цену →		Duct Cover
9	A1901153 запросить цену →		Duct
10	A1901163 запросить цену →		Drive Release Wire
11	A1901131 запросить цену →		Drive Gear Joint Bracket
12	G0201157 запросить цену →		Gear - 28Z
13	A1901132 запросить цену →		Gear - 32Z
14	A1901138 запросить цену →		Spacer
15	A1901136 запросить цену →		Gear Shaft
16	A1901134 запросить цену →		Support Bracket
17	A4221082 запросить цену →		Pick-up Spring
18	AA143716 запросить цену →		Stepped Screw
19	A1901342 запросить цену →		Front Lever Support Plate
20	A1901345 запросить цену →		Release Spring - Front Lever
21	A1902020 запросить цену →		Quenching Lamp Unit
22	A1901341 запросить цену →		Front Door Lever
23	A2981162 запросить цену →		Safety Switch Arm
24	A1901040 запросить цену →		Front Safety Switch Arm
25	A1902030 запросить цену →		Erase Lamp Unit

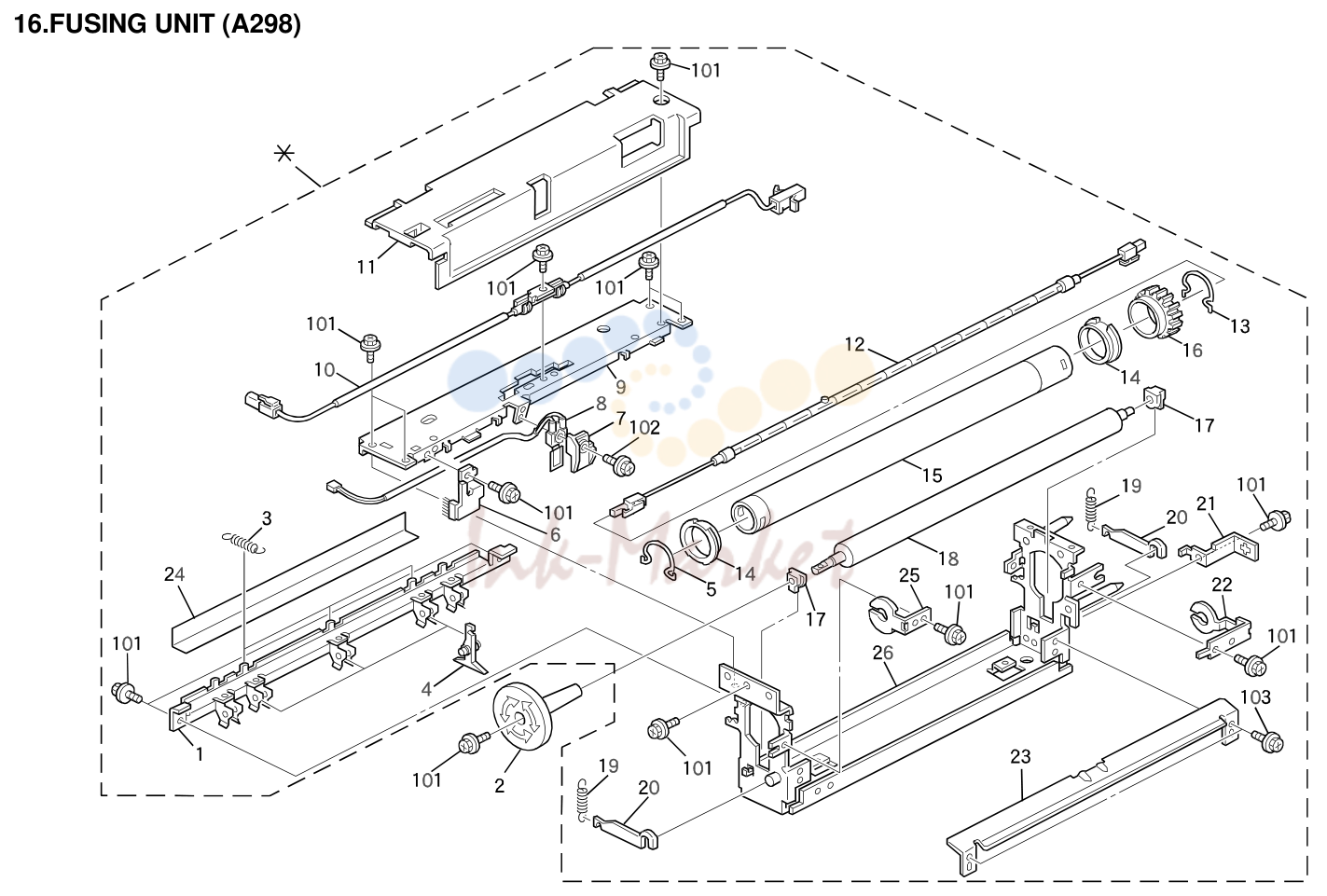

16. FUSING UNIT (A298)

№	Артикул	Альт. артикул	Описание
103	09513006B запросить цену →		Philips Screw With Flat Washer - M3x6
1	A2984089 запросить цену →		Stripper Pawl Bracket
2	A1904053 запросить цену →		Fusing Unit Knob
3	A1904092 запросить цену →		Stripper Pawl Spring
4	A1844072 ✓ в наличии		Stripper Pawl
5	A1844105 запросить цену →		Left Retaining Ring
6	A1904385 запросить цену →		Antistatic Brush
7	A1534087 запросить цену →		Thermistor Holder
8	A1904119 запросить цену →		Thermistor
9	A1904073 запросить цену →		Fusing Stay
10	A2194123 запросить цену →		Thermofuse - 169°c
11	A1904070 запросить цену →		Fusing Unit Cover
12	A2194117 запросить цену →		Fusing Lamp - 115V 850W
12	A2454120 запросить цену →		Fusing Lamp - 230V 760W
13	A1844081 запросить цену →		Right Retaining Ring
14	A1904086 запросить цену →		Hot Roller Bushing
15	A2984081 запросить цену →		Hot Roller
16	G0204177 запросить цену →		Gear - 40Z
17	G0204175 запросить цену →		Bushing - Pressure Roller
18	A2984082 запросить цену →		Pressure Roller
19	A2194068 запросить цену →		Pressure Spring
20	A1904099 запросить цену →		Pressure Roller Lever
21	A1904129 запросить цену →		Connector Bracket
22	A1904121 запросить цену →		Rear Heater Bracket
23	A2984071 запросить цену →		Fusing Entrance Guide Plate
24	A1904088 запросить цену →		Seal
25	A1904120 запросить цену →		Front Heater Bracket
26	A1904076 запросить цену →		Fusing Frame

17. TRANSFER AND EXIT SECTION (A298)

№	Артикул	Альт. артикул	Описание
1	A0483860 запросить цену →		Transport Bracket Holder
101	04513006B запросить цену →		Tapping Screw - M3x6
2	A1904097 запросить цену →		Idle Gear - 16Z
102	07200040E запросить цену →		Retaining Ring - M4
103	04130082B запросить цену →		Tapping Screw - M3x8
3	A1904096 запросить цену →		Idle Gear - 18Z
4	A1904470 запросить цену →		Lower Guide Plate
104	08053480 запросить цену →		Bushing - 6mm
5	A1904465 запросить цену →		Exit Roller
105	04523008B запросить цену →		Tapping Screw - M3x8
106	09513006B запросить цену →		Philips Screw With Flat Washer - M3x6
6	A1904471 запросить цену →		Upper Guide Plate
107	07200025E запросить цену →		Retaining Ring - M2.5
7	AF040031 запросить цену →		Upper Exit Roller
8	A1904474 запросить цену →		Exit Roller Holder
9	A1904456 запросить цену →		Exit Sensor Feeler Spring
10	A1904455 запросить цену →		Exit Sensor Feeler
11	AG070009 запросить цену →		Magnetic Catch
12	A1904479 запросить цену →		Shielding Plate
13	A1904478 запросить цену →		Exit Cover
14	A1904476 запросить цену →		Decal - High Temperature
15	A1904463 запросить цену →		Exit Roller Gear - 23Z
16	A1903906 запросить цену →		Spring Plate
17	A1903905 запросить цену →		Transfer Corona Rail
18	A1903900 запросить цену →		Transfer Guide
19	A1903903 запросить цену →		Transfer Release Guide
20	A1903851 запросить цену →		T/S Unit
21	A1901073 запросить цену →		Paper Exit Pin Bracket
22	A1903880 запросить цену →		Discharg Plate Unit
23	A1903864 запросить цену →		Rear End Block Cover
24	A1903866 запросить цену →		Tranfer Corona Wire
25	A1903863 запросить цену →		Front End Block Cover
26	A1843863 запросить цену →		Corona Wire Spring
27	AA063040 запросить цену →		Spring
28	AA063036 запросить цену →		Terminal Spring
29	A1903890 запросить цену →		T/S Corona Receptacle
30	A1903914 запросить цену →		Bushing
31	A1903911 запросить цену →		T/S Position Plate
32	G0203912 запросить цену →		Transport Lever
33	A1901085 запросить цену →		Exit Rear Bracket

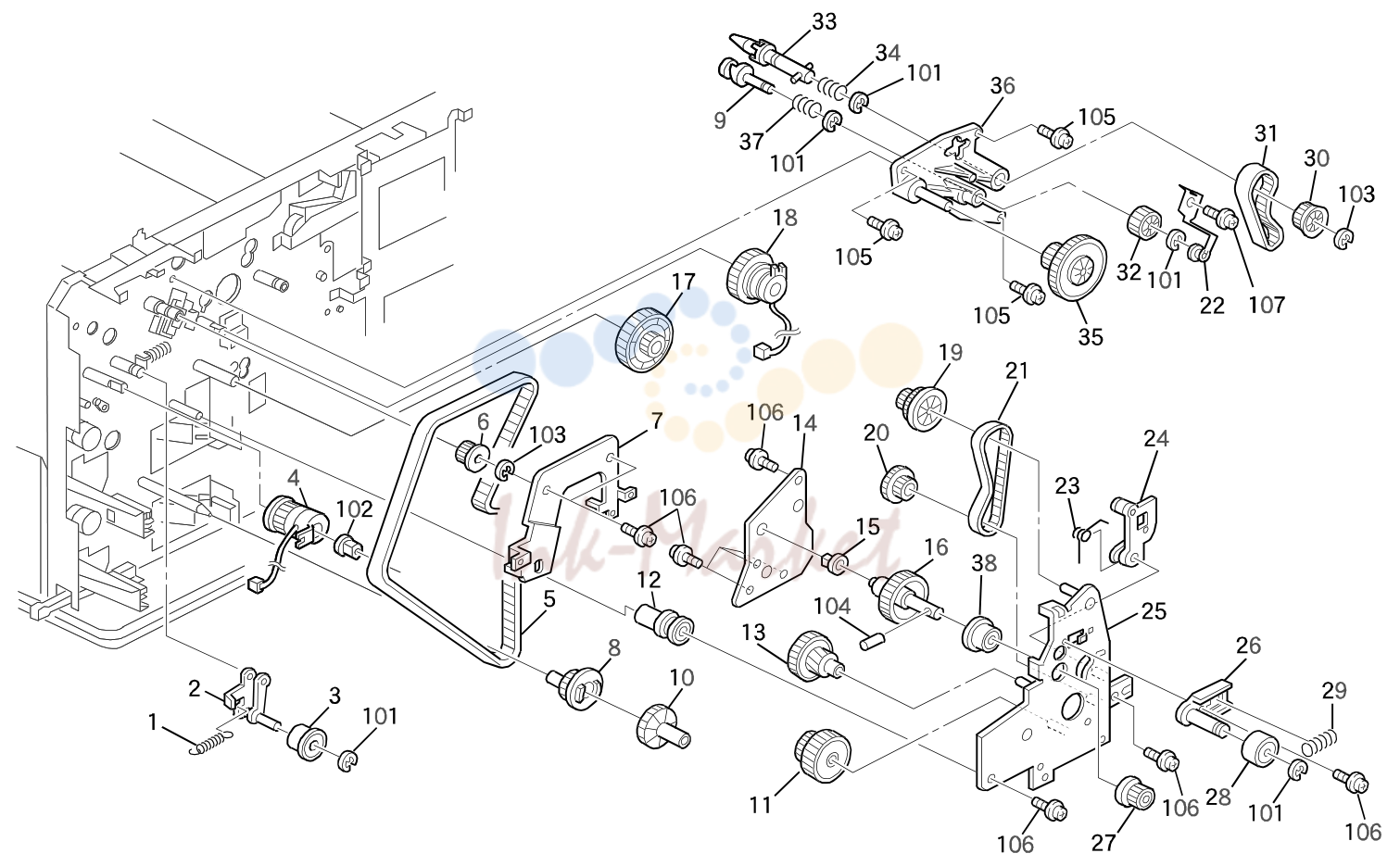

18. DRIVE SECTION 1 (A298)

№	Артикул	Альт. артикул	Описание
36	A2981171 запросить цену →		Imaging Unit Holder
1	A1901145 запросить цену →		Release Spring
2	A1901146 запросить цену →		Tightner Ass‘y
37	A1901174 запросить цену →		Pressure Spring
38	A2981153 запросить цену →		Bushing - 8x15x5
3	A1901149 запросить цену →		Tightner Pulley
4	G0201114 запросить цену →		By-pass Feed Clutch
5	A2981141 запросить цену →		Timing Belt - S3M699
6	AB030273 запросить цену →		Timing Pulley - T20
7	A1901122 запросить цену →		Development Drive Bracket
8	G0201148 запросить цену →		Pulley - 30T
9	A1901185 запросить цену →		Development Drive Shaft
10	A2191169 запросить цену →		Gear - 40Z
11	G0201130 запросить цену →		Gear - 65Z/24Z
12	A1901144 запросить цену →		Tightner Pulley
13	G0201131 запросить цену →		Gear - 58Z/35Z
14	A1901117 запросить цену →		Support Plate - Drive Unit
15	50530223 ✓ в наличии		Bushing - 8mm
16	G0201132 запросить цену →		Gear - 68Z
17	G0201168 запросить цену →		Gear - 52Z/26T
18	G0201115 запросить цену →		Registration Clutch
19	A1901182 запросить цену →		Gear - 21Z/40Z
20	A1901180 запросить цену →		Pulley - 20Z/63Z
21	A2981181 запросить цену →		Timing Belt - S3M288
22	A1901198 запросить цену →		Development Bias Terminal
23	A1901124 запросить цену →		Tightner Spring
24	A1901165 запросить цену →		Tightner Bracket
25	A1901112 запросить цену →		Drive Bracket
26	A1901125 запросить цену →		Tightner Bracket
27	G0201138 запросить цену →		Pulley - 24T
28	A1901128 запросить цену →		Tightner Pulley
101	07200040E запросить цену →		Retaining Ring - M4
29	54461205 запросить цену →		Release Spring
102	08053480 запросить цену →		Bushing - 6mm
30	G0201178 запросить цену →		Pulley - 51T
31	G0201187 запросить цену →		Timing Belt - S2M 158MM
103	07200060E запросить цену →		Retaining Ring - M6
32	G0201177 запросить цену →		Gear - 26Z
104	06330120E запросить цену →		Spring Pin - M3x12
33	A1901118 запросить цену →		Imaging Drive Shaft
105	04513012B запросить цену →		Tapping Screw With Washer - M3x12
106	04513006B запросить цену →		Tapping Screw - M3x6
34	A1901183 запросить цену →		Pressure Spring
35	A1901123 запросить цену →		Development Drive Gear
107	04503006B запросить цену →		Tapping Screw - M3x6

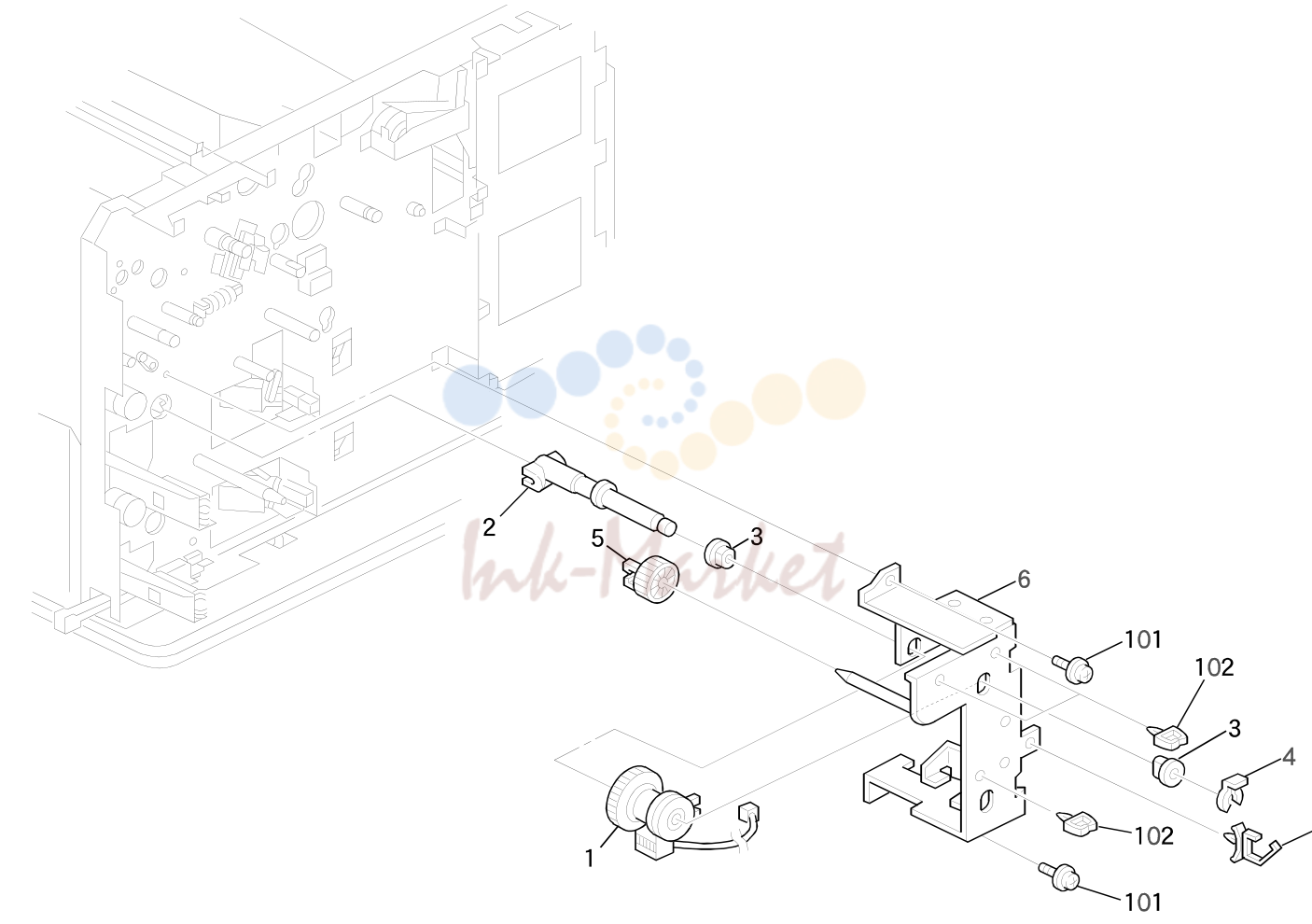

19. DRIVE SECTION 2 (A298)

№	Артикул	Альт. артикул	Описание
1	G0201112 запросить цену →		Paper Feed Clutch
101	04513006B запросить цену →		Tapping Screw - M3x6
102	11050199 запросить цену →		Clamp
2	G0201145 запросить цену →		Shaft - Paper Feed Roller
103	11050310 запросить цену →		Wire Clamp
3	AA080111 запросить цену →		Bushing - 8x12x7
4	54472681 запросить цену →		Snap Ring
5	G0201144 запросить цену →		Gear - 27Z
6	A2191176 запросить цену →		Paper Feed Drive Bracket

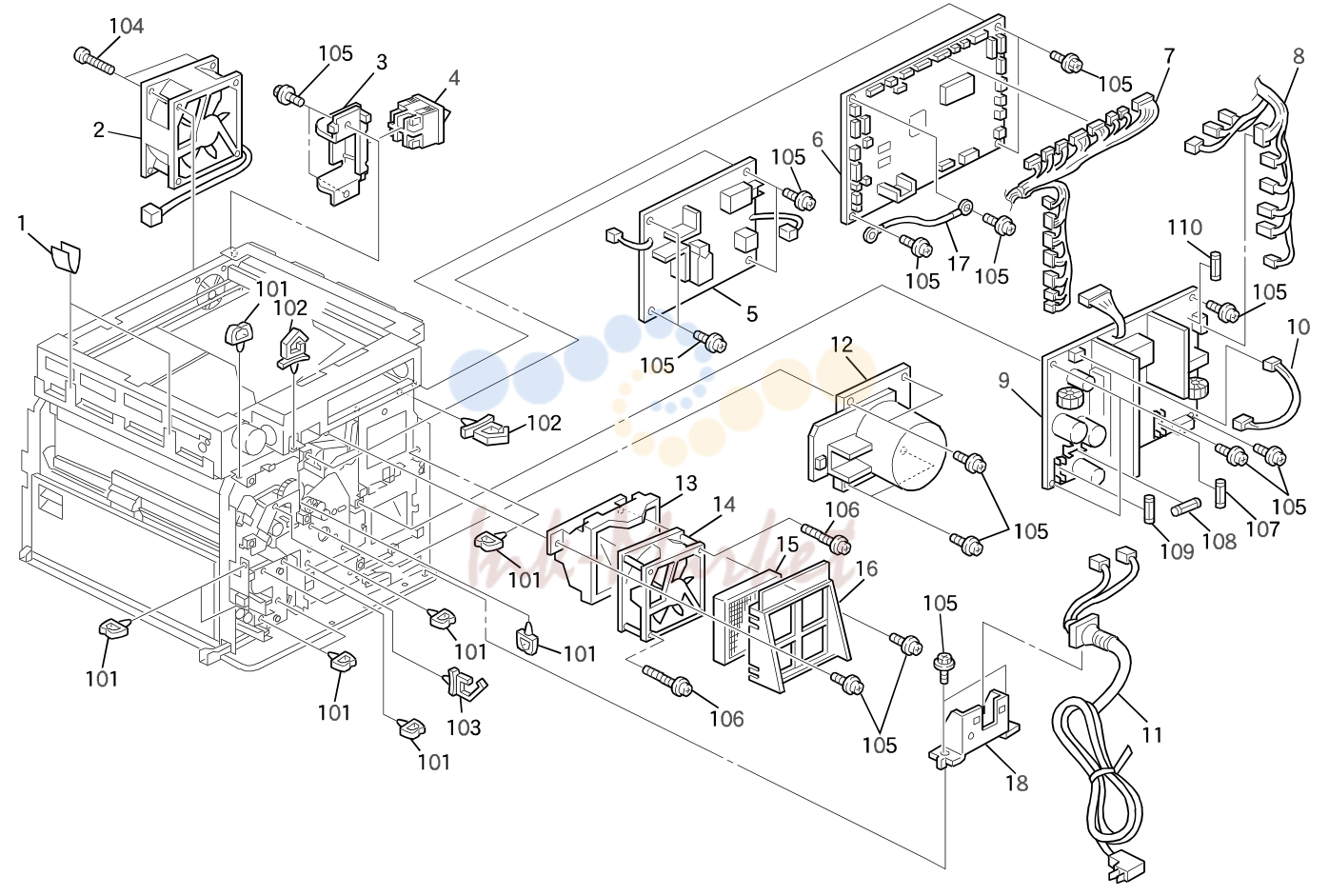

20. ELECTRICAL SECTION 1 (A298)

№	Артикул	Альт. артикул	Описание
1	A1901195 запросить цену →		Right Harness Cover
101	11050199 запросить цену →		Clamp
2	A2985236 запросить цену →		Fan Motor - DC 24V 4.32W
102	11050413 запросить цену →		Harness Clamp
3	A1901192 запросить цену →		Main Switch Bracket
103	11050310 запросить цену →		Wire Clamp
4	A1905222 запросить цену →		Main Switch
104	03130300W запросить цену →		Philips Pan Head Screw - M3x30
5	A2985150 запросить цену →		High Voltage Supply Board
105	04513006B запросить цену →		Tapping Screw - M3x6
106	04504030B запросить цену →		Tapping Screw - M4x30
6	A2985100 запросить цену →		Main Control Board - 230V
107	11070485 запросить цену →		Fuse (Glass Case) 17A 125V
7	A2985310 запросить цену →		DC Main Harness
107	11070885 запросить цену →		Fuse - 6.3A 250V
8	A2195302 запросить цену →		AC Main Harness - 120V
8	A2195301 запросить цену →		AC Main Harness - 230V
108	11070855 запросить цену →		Fuse - 8A 125V
108	11070885 запросить цену →		Fuse - 6.3A 250V
9	A2985551 запросить цену →		AC Drive DC Power Supply Board - 120V
9	A2985651 запросить цену →		AC Drive DC Power Supply Board - 230V
109	11070872 запросить цену →		Fuse - 3.15A 125V
10	A1905335 запросить цену →		DC Power Harness
109	11070883 запросить цену →		Fuse - 3.15A 250V
11	A2195581 запросить цену →		Power Supply Cord - 120V
110	11070868 запросить цену →		Fuse - 5A 125V
11	A2195680 запросить цену →		Power Supply Cord - 220V China
110	11070883 запросить цену →		Fuse - 3.15A 250V
11	A2195681 запросить цену →		Power Supply Cord - 230V (EU)
12	A2981111 запросить цену →		DC Motor - 23W
13	A1901155 запросить цену →		Duct Bracket
14	A2715225 запросить цену →		Exhaust Fan Motor - DC24V 3.6W
15	A2981157 запросить цену →		Ozone Filter
16	A1901156 запросить цену →		Ozone Filter Cap
17	A1845344 запросить цену →		Scanner Grounding Harness (EU/CHINA)
18	A2191190 запросить цену →		Power Supply Cord Bracket

Каталог очень большой (720 позиций). Показаны первые 20 узлов со схемами; полный список доступен по запросу.
