Содержание
- 1. LOCATION OF UNIT December 1, '90
- 2. EXTERIOR II (A054) December 1, '90
- 3. EXTERIOR III (A054) December 1, '90
- 4. OPERATION PANEL (A054) December 1, '90

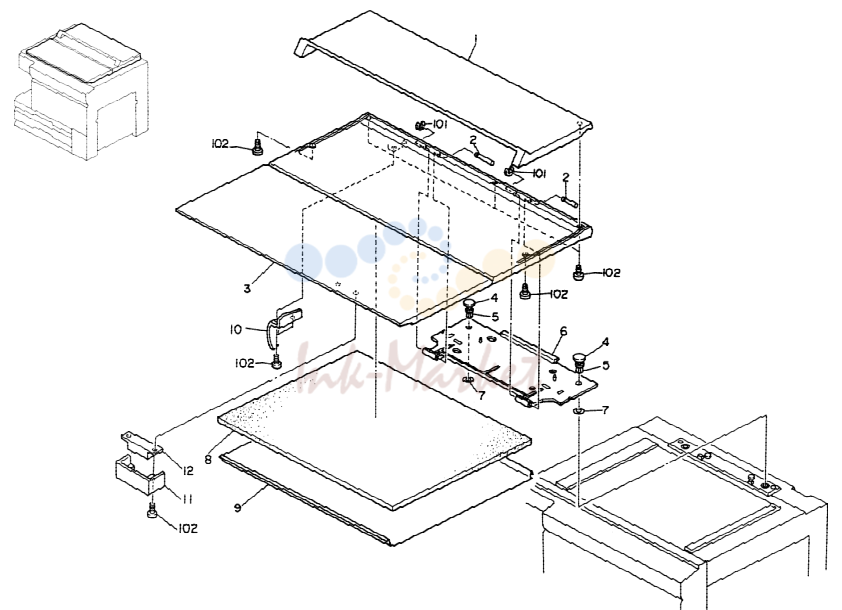

- 5. PLATEN COVER (A054) December 1, '90

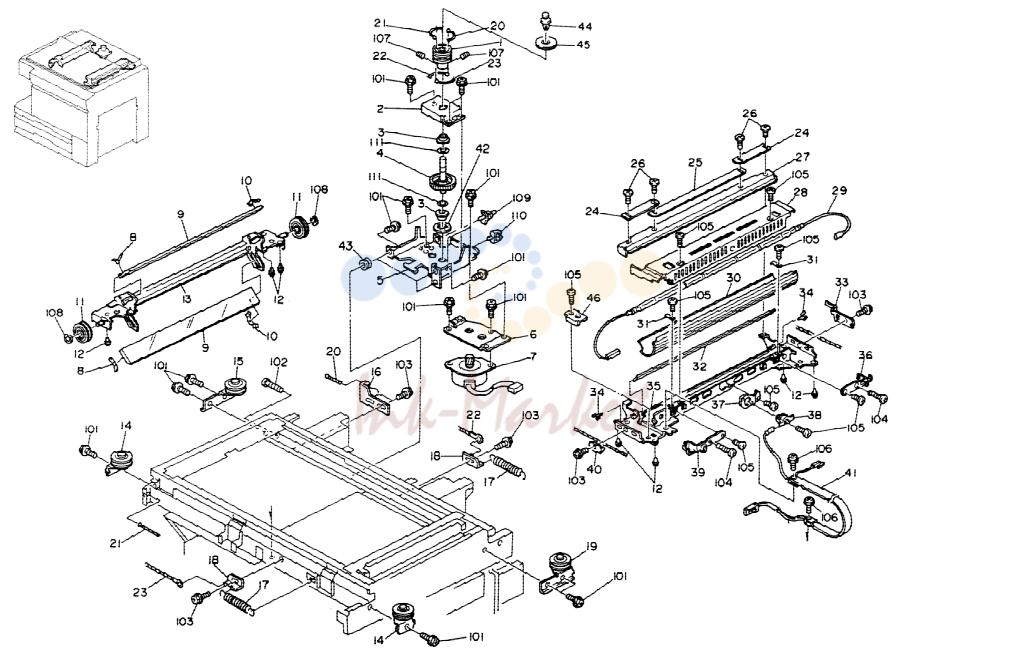

- 6. OPTICS I (A054) December 1, '90

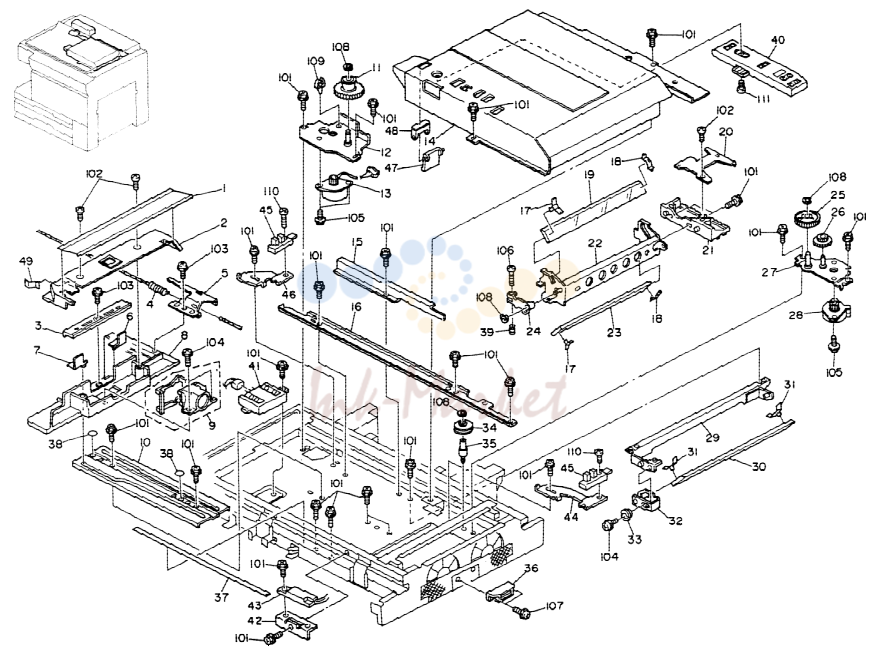

- 7. OPTICS II (A054) December 1, '90

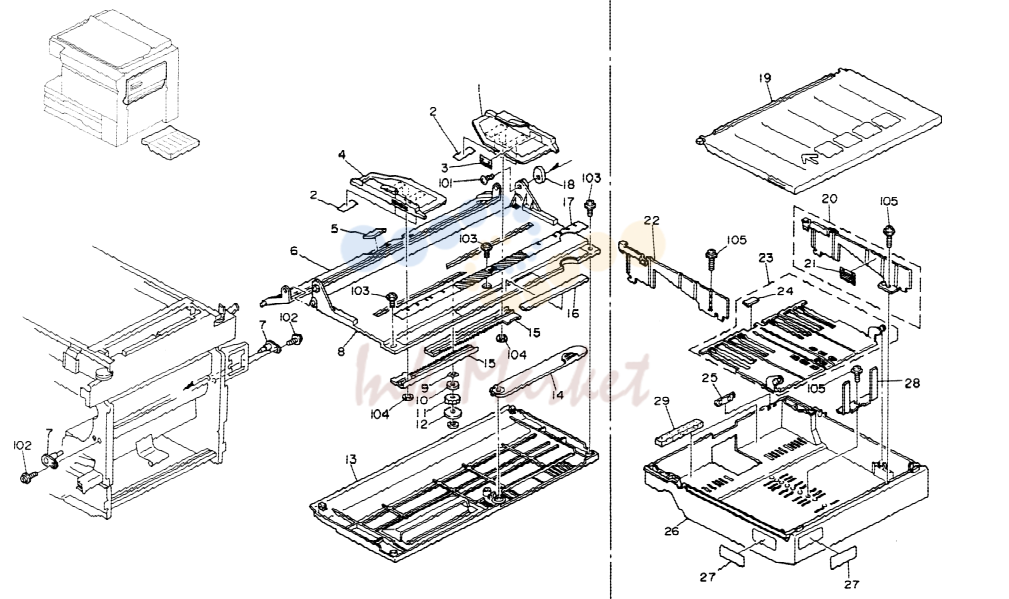

- 8. CASSETTE AND MANUAL FEED TABLE (A054) December 1, '90

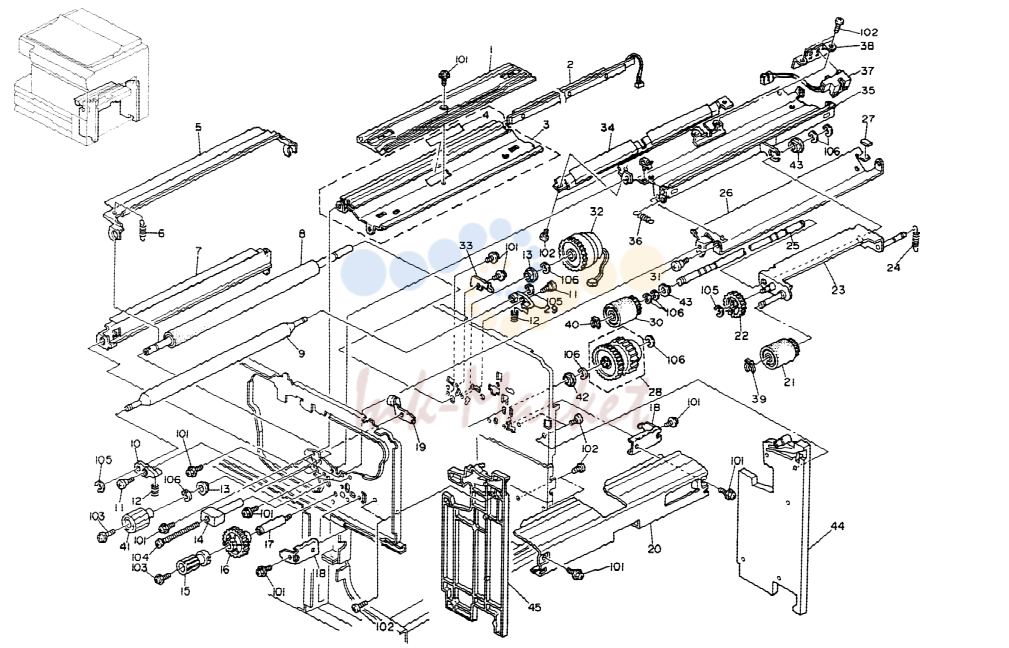

- 9. PAPER FEED AND REGISTRATION (A054) December 1, '90

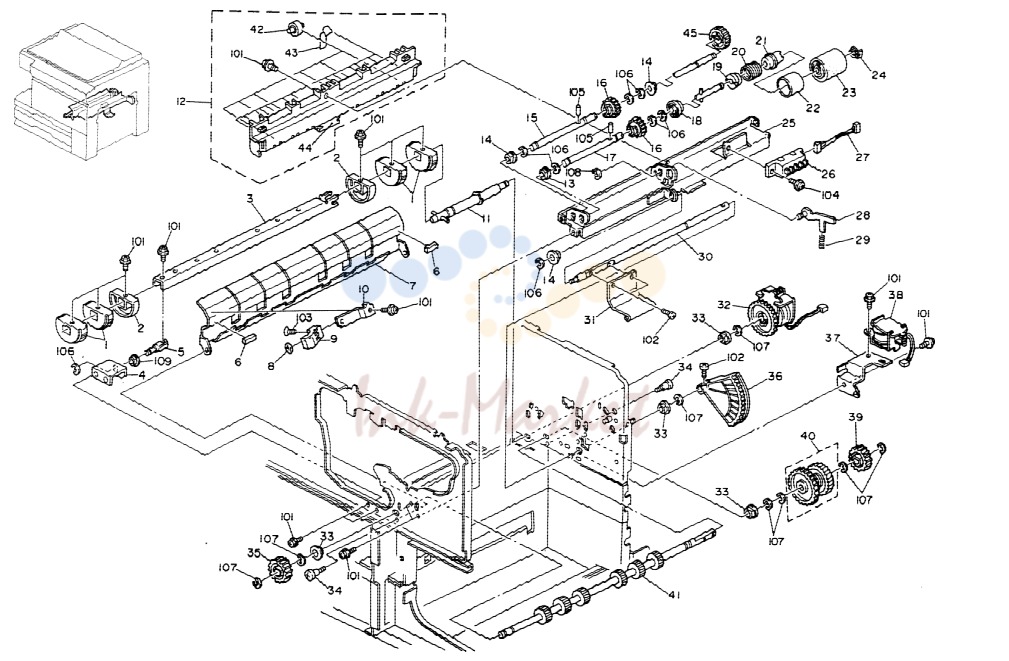

- 10. PAPER FEED AND REGISTRATION II (A054) December 1, '90

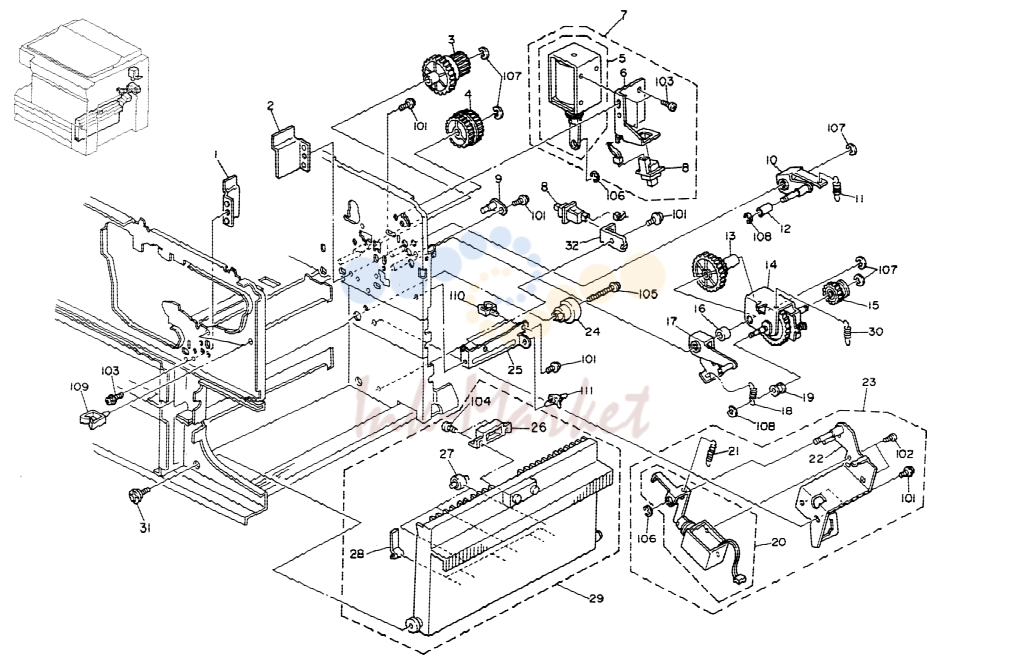

- 11. PAPER FEED AND REGISTRATION III (A054) December 1, '90

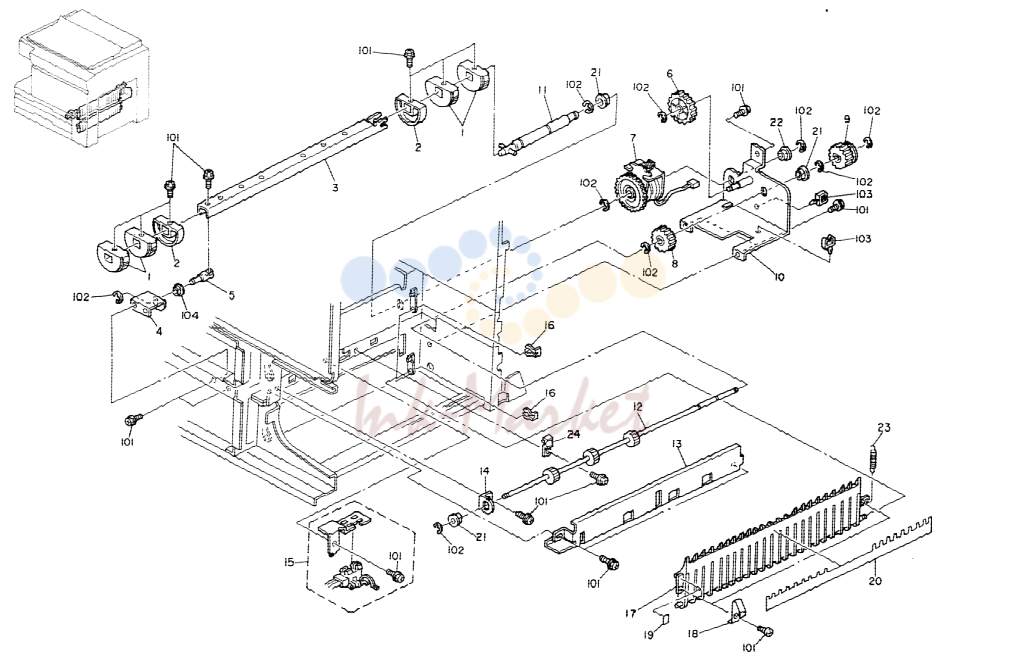

- 12. PAPER FEED AND REGISTRATION IV (A054) December 1, '90

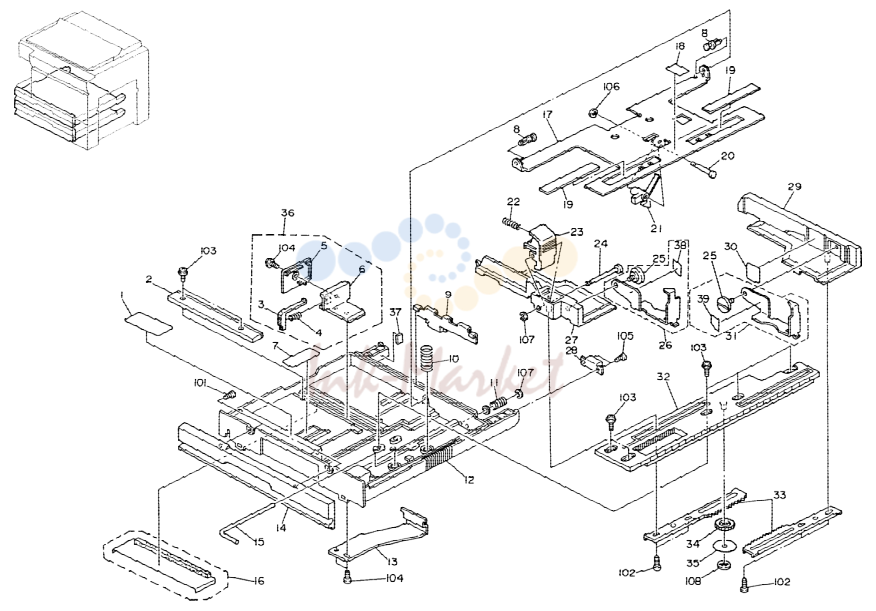

- 13. PAPER TRAY (A054) December 1, '90
- 14. DRUM SECTION (A054) December 1, '90
- 15. DEVELOPMENT UNIT (A054) December 1, '90
- 16. CLEANING UNIT (A054) December 1, '90
- 17. TRANSPORT SECTION (A054) December 1, '90
- 18. FUSING SECTION - 115V (A054) December 1, '90
- 19. FUSING SECTION - 220/240V (A054) December 1, '90
- 20. PAPER EXIT SECTION (A054) December 1, '90
- 21. DUPLEX UNIT 1 - 220/240V (A054) December 1, '90
- 22. DUPLEX UNIT - II 220/240V (A054) December 1, '90
- 23. FRAME I (054) December 1, '90
- 24. FRAME II (A054) December 1, '90
- 25. DRIVE SECTION I (A054) December 1, '90
- 26. DRIVE SECTION II (A054) December 1, '90
- 27. ELECTRICAL SECTION - 115V (A054) December 1, '90
- 28. ELECTRICAL SECTION - 220/240V (A054) December 1, '90
- 29. MAIN BOARD (A054) December 1, '90
- 30. DC DRIVE BOARD (A054) December 1, '90
- 31. AC DRIVE BOARD - 115V (A054) December 1, '90
- 32. AC DRIVE BOARD - 220/240V (A054) December 1, '90
- 33. DUPLEX MAIN BOARD - 220/240V (A054) December 1, '90
- 34. HARNESS I (A054) December 1, '90
- 35. HARNESS II (A054) December 1, '90
- 36. HARNESS - LOWER REAR (A054) December 1, '90
- 37. HARNESS - RIGHT (A054) December 1, '90
- 38. OPTICS HARNESS (A054) December 1, '90
- 39. AC HARNESS (A054) December 1, '90
- 40. HARNESS - RIGHT MIDDLE (A054) December 1, '90
- 41. 3RD FEED HARNESS (A054) December 1, '90
- 42. DUPLEX HARNESS - 220/240V (A054) December 1, '90
- 43. SENSOR HARNESS - 220/240V (A054) December 1, '90
- 44. DECAL (A054) December 1, '90
- 45. SPECIAL TOOL (A054) December 1, '90

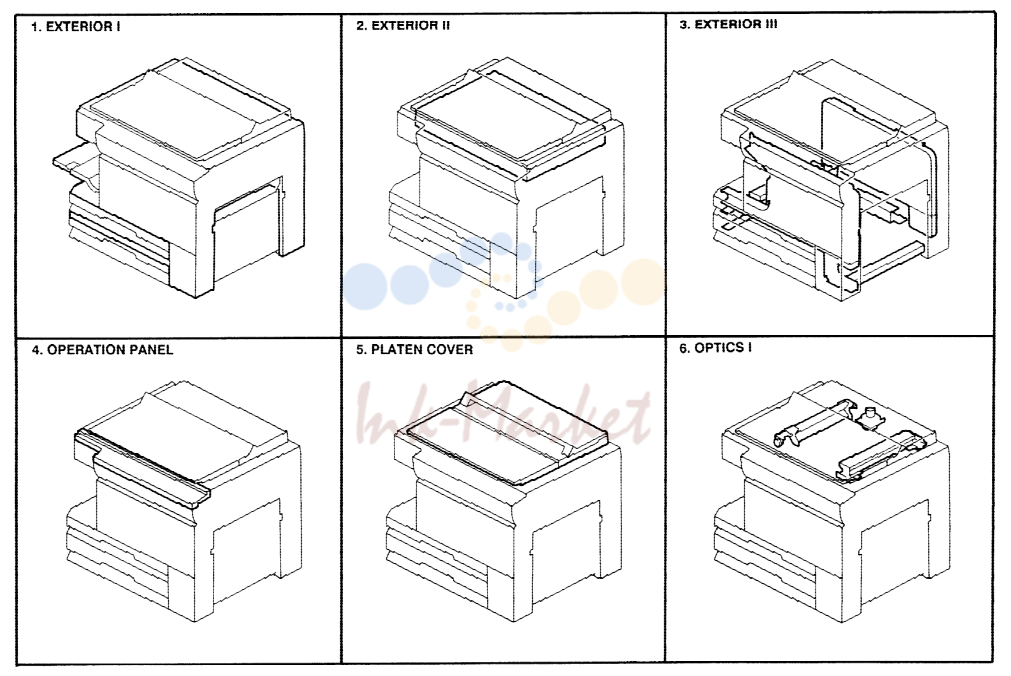

1. LOCATION OF UNIT December 1, '90
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0481360 запросить цену → | Decal - C2 | |
| 2 | AC041041 запросить цену → | Left Original Scale - LT | |
| 32 | A0481358 запросить цену → | Decal - B | |
| 33 | A0481357 запросить цену → | Decal - A2 | |
| 2 | AC041042 запросить цену → | Left Original Scale - A4 | |
| 3 | A0541885 запросить цену → | Original Holder | |
| 34 | A0484450 запросить цену → | Copy Tray - Base | |
| 4 | A0481259 запросить цену → | Left Cover | |
| 35 | A0484460 запросить цену → | Copy Tray - Slide | |
| 5 | A0481367 запросить цену → | Decal - Switch | |
| 36 | A0484470 запросить цену → | Copy Tray - Guide | |
| 37 | A0541385 запросить цену → | Front Cover Bracket - 3rd Feed | |
| 6 | A0541273 запросить цену → | Lower Left Cover | |
| 7 | A0481383 запросить цену → | Left Cover Pad | |
| 38 | A0541391 запросить цену → | Front Cover Fixing Bracket | |
| 8 | A0545550 запросить цену → | Operation Panel Ass’y - LT | |
| 39 | A0481381 запросить цену → | Filter - Upper Cover | |
| 40 | A0541352 запросить цену → | Front Cover - 2nd Feed | |
| 8 | A0545650 запросить цену → | Operation Panel Ass’y - A4 | |
| 9 | A0481384 запросить цену → | Left Cover Guide | |
| 41 | A0541268 запросить цену → | Rear Harness Cover | |
| 42 | 52144972 запросить цену → | Caution Decal - High Temperature - 115V | |
| 10 | A0541347 запросить цену → | Upper Cover | |
| 42 | 52144970 запросить цену → | Caution Decal - High Temperature - 220/240V | |
| 11 | A0541313 запросить цену → | Rear Cover | |
| 12 | AA143070 запросить цену → | Shoulder Screw - M2x2 | |
| 13 | A0481366 запросить цену → | Decal - Operating Instruction - LT | |
| 13 | A0481386 запросить цену → | Decal - Operating Instruction - A4 | |
| 14 | 54201515 запросить цену → | Plate - Key Counter | |
| 15 | A0061352 запросить цену → | Key Counter Cover | |
| 16 | A0541277 запросить цену → | Right Cover | |
| 17 | A0481380 запросить цену → | Filter - Right Cover | |
| 18 | A0541323 запросить цену → | Front Tray Cover | |
| 19 | A0481334 запросить цену → | Right Inner Cover | |
| 20 | A0481369 запросить цену → | Decal - Toner Cartridge Lock | |
| 21 | A0171286 запросить цену → | Front Cover Chain | |
| 22 | AG070004 запросить цену → | Magnet Catch Ass’y | |
| 23 | A0481332 запросить цену → | Left Inner Cover - 220V | |
| 23 | A0481338 запросить цену → | Left Inner Cover - 115V | |
| 24 | A0481364 запросить цену → | Decal - Toner Casing | |
| 101 | 03530060F запросить цену → | Philips Truss Head Screw - M3x6 | |
| 25 | A0481365 запросить цену → | Decal - Development Unit | |
| 26 | A0541363 запросить цену → | Decal - Misfeed Removal | |
| 102 | 04130082W запросить цену → | Tapping Screw - M3x8 | |
| 103 | 03440060W запросить цену → | Philips Truss Head Screw - M4x6 | |
| 26 | A0274867 запросить цену → | Decal - Operation | |
| 104 | 08025085 запросить цену → | Tapping Screw - M4x8 | |
| 27 | A0541232 запросить цену → | Front Cover | |
| 105 | 03440060D запросить цену → | Philips Truss Head Screw - M4x6 | |
| 28 | A0171288 запросить цену → | Hook | |
| 29 | A0171285 запросить цену → | Magnet Plate | |
| 106 | 03230060W запросить цену → | Philips Sunken Head Screw - M3x6 | |
| 30 | A0481361 запросить цену → | Decal - D1 | |
| 107 | 04330060W запросить цену → | Hexagon Head Tapping Screw - M3x6 |

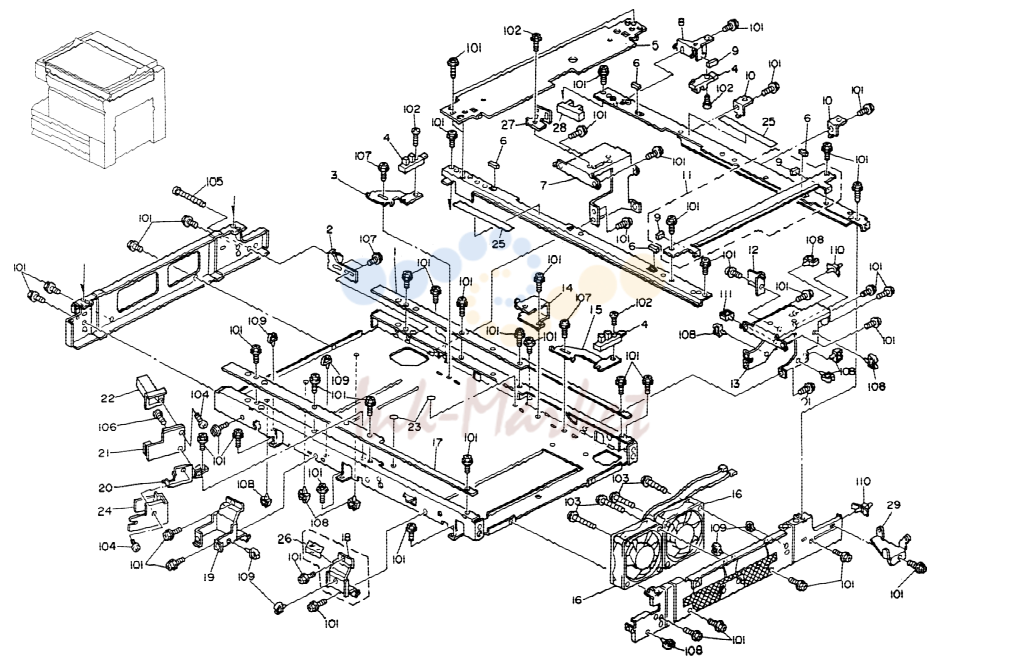

2. EXTERIOR II (A054) December 1, '90
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 101 | 04430060W запросить цену → | Hexagon Head Tapping Screw - M3x6 | |
| 1 | A0481817 запросить цену → | Rear Scanner Slide Rail | |
| 102 | 03140100W запросить цену → | Philips Pan Head Screw - M4x10 | |
| 2 | A0061745 запросить цену → | Wire Adjusting Plate | |
| 103 | 09513030W запросить цену → | Philips Screw with Flat Washer - M3x30 | |
| 3 | A0481784 запросить цену → | Lens Sensor Bracket | |
| 4 | AW020022 запросить цену → | Photointerruptor | |
| 104 | 04130082W запросить цену → | Tapping Screw - M3x8 | |
| 105 | 03140250W запросить цену → | Philips Pan Head Screw - M4x25 | |
| 5 | A0481840 запросить цену → | Scale Bracket | |
| 106 | 03130060W запросить цену → | Philips Pan Head Screw - M3x6 | |
| 6 | 52151924 запросить цену → | Cushion | |
| 107 | 09514008W запросить цену → | Philips Screw with Flat Washer - M4x8 | |
| 7 | A0541835 запросить цену → | Left Bracket - Platen Cover | |
| 108 | 11050230 запросить цену → | Clamp | |
| 8 | A0481739 запросить цену → | Photointerruptor Bracket | |
| 9 | 52051768 запросить цену → | Rubber Seal - Mirror | |
| 109 | 11050199 запросить цену → | Clamp | |
| 10 | A0481836 запросить цену → | Platen Cover Bracket | |
| 110 | 11050159 запросить цену → | PCB Stud | |
| 111 | 11050231 запросить цену → | Clamp | |
| 11 | A0481841 запросить цену → | Right Contact Stay | |
| 112 | 03130040W запросить цену → | Philips Pan Head Screw - M3x4 | |
| 12 | A0481833 запросить цену → | Upper Bracket | |
| 13 | A0541834 запросить цену → | Right Bracket - Platen Cover | |
| 14 | A0481792 запросить цену → | Lens Cover Bracket | |
| 15 | A0481786 запросить цену → | Sensor Drive Bracket | |
| 16 | AX640020 запросить цену → | Fan Motor - DC24V 5.5W | |
| 17 | A0481818 запросить цену → | Front Scanner Slide Rail | |
| 18 | A0481837 запросить цену → | Right Guide Bracket | |
| 19 | A0481839 запросить цену → | Left Guide Bracket | |
| 20 | A0481776 запросить цену → | Bracket - ADS Sensor | |
| 21 | A0485110 запросить цену → | Optics Control Board | |
| 22 | A0481777 запросить цену → | Cover - ADS Sensor | |
| 23 | 52051853 запросить цену → | Mylar Seal - Base | |
| 24 | A0481779 запросить цену → | 2nd Cover - ADS | |
| 25 | AA150029 запросить цену → | Seal - 0.2x15x140 | |
| 26 | A0481843 запросить цену → | Seal | |
| 27 | A0541844 запросить цену → | Positioning Sensor Bracket | |
| 28 | AW020021 запросить цену → | Photointerruptor | |
| 29 | A4945803 запросить цену → | Bracket - DF Power Supply Cord |

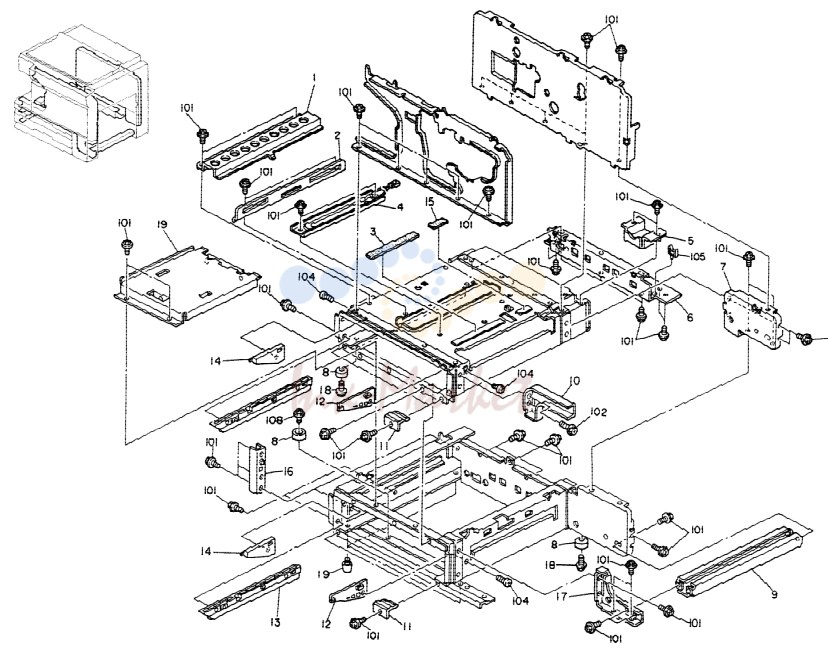

3. EXTERIOR III (A054) December 1, '90
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 101 | 04430060W запросить цену → | Hexagon Head Tapping Screw - M3x6 | |
| 1 | A0481064 запросить цену → | Support Plate | |
| 102 | 09514005W запросить цену → | Philips Screw with Flat Washer - M4x5 | |
| 2 | A0481065 запросить цену → | Copy Tray Bracket | |
| 3 | A0483865 запросить цену → | Cushion - 3x18x150mm | |
| 103 | 09513010W запросить цену → | Philips Screw with Flat Washer - M3x10 | |
| 4 | AX400021 запросить цену → | Anti-Condensation Heater - 115V 18W | |
| 104 | 04130082W запросить цену → | Tapping Screw - M3x8 | |
| 5 | A0481056 запросить цену → | Base Cover | |
| 105 | 11050199 запросить цену → | Clamp | |
| 6 | A0541060 запросить цену → | Size Sensor Bracket - 2nd Feed | |
| 7 | A0541062 запросить цену → | Rear Support Bracket - 2nd Feed | |
| 8 | A3122600 запросить цену → | Foot | |
| 9 | A0482698 запросить цену → | Lower Paper Feed Stay | |
| 10 | A0541061 запросить цену → | Front Support Bracket - 2nd Feed | |
| 11 | A0482850 запросить цену → | Paper Tray Stopper | |
| 12 | A0482851 запросить цену → | Right Guide | |
| 13 | A0482853 запросить цену → | Paper Tray Rail | |
| 14 | A0482852 запросить цену → | Left Guide | |
| 15 | A0483864 запросить цену → | Seal - 18x60x4 | |
| 16 | A0541179 запросить цену → | Left Support Bracket - 3rd Feed | |
| 17 | A0541176 запросить цену → | Front Support Bracket - 3rd feed | |
| 18 | 54032075 запросить цену → | Stepped Screw | |
| 19 | A0541186 запросить цену → | Upper Supporting Plate |

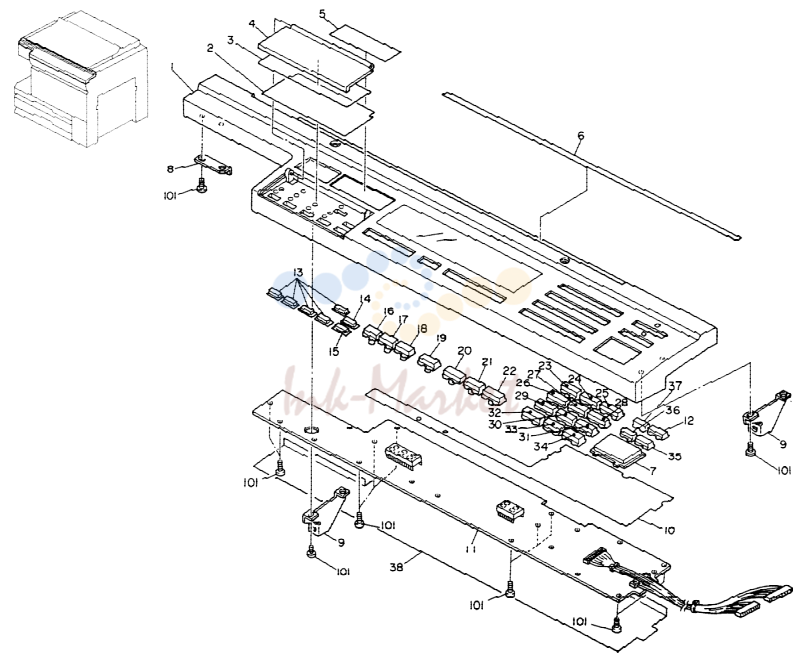

4. OPERATION PANEL (A054) December 1, '90
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0541453 запросить цену → | Operation Panel Cover - A4 | |
| 31 | A0481469 запросить цену → | Key Top | |
| 32 | A0481470 запросить цену → | Key Top | |
| 1 | A0541452 запросить цену → | Operation Panel Cover - LT | |
| 33 | A0481471 запросить цену → | Key Top - Point | |
| 2 | A0481490 запросить цену → | Sheet Operation Panel - LT | |
| 34 | A0481460 запросить цену → | Key Top - C/S | |
| 2 | A0481495 запросить цену → | Sheet - Operation Panel - A4 | |
| 35 | A0481458 запросить цену → | Key Top - Interrupt | |
| 3 | A0481492 запросить цену → | Decal - Enter - LT | |
| 36 | A0481459 запросить цену → | Key Top - Enter | |
| 4 | A0481454 запросить цену → | Key Top Cover | |
| 5 | A0481491 запросить цену → | Decal - Size Magnification - LT | |
| 37 | A0541482 запросить цену → | Key Top - Program | |
| 38 | A0481499 запросить цену → | Insulating Mylar | |
| 5 | A0481496 запросить цену → | Decal - Size Magnification - A4 | |
| 6 | A0481493 запросить цену → | Decal - Size Scale - LT | |
| 6 | A0481498 запросить цену → | Decal - Size Scale - A4 | |
| 7 | A0481456 запросить цену → | Key Top - Start | |
| 8 | A0485810 запросить цену → | Left Operation Panel Bracket | |
| 9 | A0485812 запросить цену → | Right Operation Panel Bracket | |
| 10 | A0481501 запросить цену → | Mylar Sheet | |
| 11 | A0541500 запросить цену → | Operation Panel Board - LT | |
| 11 | A0541503 запросить цену → | Operation Panel Board - A4 | |
| 12 | A0481457 запросить цену → | Key Top - Clear Mode | |
| 13 | A0481481 запросить цену → | Key Top | |
| 14 | A0481479 запросить цену → | Key Top - Zoom Up | |
| 15 | A0481480 запросить цену → | Key Top - Zoom Down | |
| 16 | A0481478 запросить цену → | Key Top - Reduce | |
| 17 | A0481477 запросить цену → | Key Top - Enlarge | |
| 18 | A0481476 запросить цену → | Key Top - Full Size | |
| 19 | A0481475 запросить цену → | Key Top - Paper Selection | |
| 20 | A0481474 запросить цену → | Key Top Lighter | |
| 21 | A0481473 запросить цену → | Key Top - Darker | |
| 22 | A0481472 запросить цену → | Key Top - ADS | |
| 23 | A0481461 запросить цену → | Key Top | |
| 24 | A0481462 запросить цену → | Key Top | |
| 25 | A0481463 запросить цену → | Key Top | |
| 26 | A0481464 запросить цену → | Key Top | |
| 27 | A0481465 запросить цену → | Key Top | |
| 101 | 04130082W запросить цену → | Tapping Screw - M3x8 | |
| 28 | A0481466 запросить цену → | Key Top |
5. PLATEN COVER (A054) December 1, '90
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 102 | 04130082W запросить цену → | Tapping Screw - M3x8 | |
| 1 | A0271365 запросить цену → | Original Holder | |
| 2 | 52161374 запросить цену → | Hinge Shaft - Platen Cover | |
| 3 | A0541881 запросить цену → | Platen Cover | |
| 4 | 52161373 запросить цену → | Ratch - Plunger | |
| 5 | 52161372 запросить цену → | Ratch - Grommet | |
| 6 | A0171924 запросить цену → | Flex Hinge - Platen Cover | |
| 7 | 52031359 запросить цену → | Platen Cover Washer | |
| 8 | A0271368 запросить цену → | Platen Cover Pad | |
| 9 | A0279500 запросить цену → | Platen Cover Sheet - 10 Sheets/Set | |
| 10 | A0541888 запросить цену → | Platen Cover Sensor Actuator | |
| 11 | A0541887 запросить цену → | Magnet Sensor Holder | |
| 12 | 54462080 запросить цену → | Magnet Sensor |
6. OPTICS I (A054) December 1, '90
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0481870 запросить цену → | Scanner Motor Pulley | |
| 35 | A0481701 запросить цену → | 1st Scanner | |
| 36 | A0481725 запросить цену → | Rear Lamp Holder | |
| 2 | A0481740 запросить цену → | Upper Scanner Motor Bracket | |
| 3 | AA082029 запросить цену → | Bushing - 6x13x5 | |
| 37 | A0481709 запросить цену → | Thermostat Holder | |
| 38 | AW110011 запросить цену → | Thermostat 140;C AC120V 15A | |
| 4 | AB010042 запросить цену → | Gear - 69Z | |
| 39 | A0481726 запросить цену → | Front Lamp Holder | |
| 5 | A0481742 запросить цену → | Middle Scanner Motor Bracket | |
| 6 | A0481744 запросить цену → | Lower Scanner Motor Bracket | |
| 40 | A0061708 запросить цену → | Front Wire Clamp | |
| 41 | A0485370 запросить цену → | Exposure Lamp Harness | |
| 7 | A0485214 запросить цену → | Scanner Drive Motor - DC30V | |
| 42 | A0481746 запросить цену → | Spacer - 11x17x1.5 | |
| 8 | A0061721 запросить цену → | Front Spring Plate | |
| 9 | AC030019 запросить цену → | 2nd & 3rd Mirror | |
| 43 | AA161067 запросить цену → | Cushion - Motor | |
| 10 | A0061724 запросить цену → | Rear Spring Plate | |
| 44 | A0481745 запросить цену → | Patch - Planger & Grommet | |
| 11 | AB032024 запросить цену → | Pulley - Scanner Wire | |
| 45 | A0481747 запросить цену → | Disk - 50mm | |
| 12 | A0061705 запросить цену → | Scanner Shoe | |
| 46 | A0541705 запросить цену → | 1st Scanner Stopper | |
| 13 | A0481714 запросить цену → | 2nd Scanner | |
| 14 | A0481737 запросить цену → | Front Wire Pulley | |
| 15 | A0481733 запросить цену → | Left Rear Wire Pulley | |
| 16 | A0061745 запросить цену → | Wire Adjusting Plate | |
| 17 | A0061744 запросить цену → | Wire Support Plate | |
| 18 | AA060250 запросить цену → | Spring - Scanner Drive Wire | |
| 19 | A0481731 запросить цену → | Rear Wire Pulley | |
| 20 | AA050043 запросить цену → | Scanner Drive Wire - 1462mm | |
| 21 | AA050042 запросить цену → | Scanner Drive Wire - 1807mm | |
| 22 | AA050045 запросить цену → | Scanner Drive Wire - 1011mm | |
| 23 | AA050044 запросить цену → | Scanner Drive Wire - 1458mm | |
| 24 | A0271769 запросить цену → | Exposure Adjusting Plate - Side | |
| 25 | A0271768 запросить цену → | Exposure Adjusting Plate - Center | |
| 101 | 04430060W запросить цену → | Hexagon Head Tapping Screw - M3x6 | |
| 26 | 54421702 запросить цену → | Small Screw - M3 | |
| 102 | 03140250W запросить цену → | Philips Pan Head Screw - M4x25 | |
| 27 | A0481706 запросить цену → | Reflector | |
| 103 | 09514008W запросить цену → | Philips Screw with Flat Washer - M4x8 | |
| 28 | A0481710 запросить цену → | Reflector Cover | |
| 104 | 03130100W запросить цену → | Philips Pan Head Screw - M3x10 | |
| 105 | 03130040W запросить цену → | Philips Pan Head Screw - M3x4 | |
| 29 | AX530006 запросить цену → | Exposure Lamp - 97V 300W | |
| 29 | AX530007 запросить цену → | Exposure Lamp - 180V 330W | |
| 106 | 09513012W запросить цену → | Philips Screw with Flat Washer - M3x1 | |
| 30 | 52051696 запросить цену → | Main Reflector | |
| 107 | 07540050E запросить цену → | Hexagon Headless Set Screw - M4x5 | |
| 108 | 07200050E запросить цену → | Retaining Ring - M5 | |
| 31 | 54091705 запросить цену → | Clamp - Reflector | |
| 32 | 54421710 запросить цену → | 1St Mirror | |
| 109 | 11050159 запросить цену → | PCB Stud | |
| 110 | 11050230 запросить цену → | Clamp | |
| 33 | A0061707 запросить цену → | Rear Wire Clamp | |
| 111 | 08074127 запросить цену → | Wave Washer | |
| 34 | A0481721 запросить цену → | Spring Plate A |
7. OPTICS II (A054) December 1, '90
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 36 | AG070004 запросить цену → | Magnet Catch Ass’y | |
| 1 | A0541753 запросить цену → | Large Lens Shielding Seal | |
| 37 | AA150074 запросить цену → | Seal - 12x272 | |
| 2 | A0541754 запросить цену → | Lens Shielding Cover | |
| 38 | 52051853 запросить цену → | Mylar Seal - Base | |
| 3 | A0481775 запросить цену → | Shielding Guide Plate | |
| 39 | AA063012 запросить цену → | Second Mirror Spring | |
| 4 | AA050046 запросить цену → | Lens Drive Wire | |
| 40 | AW400012 запросить цену → | Original Length Sensor - LT | |
| 5 | A0481755 запросить цену → | Lens Shutter | |
| 6 | A0481771 запросить цену → | Rear Shielding Plat | |
| 40 | AW400011 запросить цену → | Original Length Sensor - A4 | |
| 7 | A0481773 запросить цену → | Front Shielding Plate | |
| 41 | AW400010 запросить цену → | Original Width Sensor | |
| 42 | A0541845 запросить цену → | DF Detecting Switch Bracket | |
| 8 | A0481751 запросить цену → | Lens Bracket | |
| 43 | AW200002 запросить цену → | DF Detecting Switch | |
| 9 | AC020058 запросить цену → | Lens Ass’y - 8/180 | |
| 10 | A0481788 запросить цену → | Cam Plate - Lens Shield | |
| 44 | A0481786 запросить цену → | Sensor Drive Bracket | |
| 11 | AW020022 запросить цену → | Photointerruptor | |
| 12 | A0481757 запросить цену → | Lens Motor Bracket | |
| 46 | A0481784 запросить цену → | Lens Sensor Bracket | |
| 13 | A0485239 запросить цену → | Lens Motor - DC24V | |
| 47 | A0541811 запросить цену → | Shielding Plate - Lower Sensor | |
| 14 | A0541789 запросить цену → | Lens Cover | |
| 48 | A0541810 запросить цену → | Shielding Plate - Upper Sensor | |
| 15 | A0481808 запросить цену → | Rear Base Shielding Plate | |
| 49 | A0541756 запросить цену → | Small Lens Shielding Seal | |
| 16 | A0481807 запросить цену → | Guide Plate - Lens Drive | |
| 17 | A0061721 запросить цену → | Front Spring Plate | |
| 18 | A0061724 запросить цену → | Rear Spring Plate | |
| 19 | AC030026 запросить цену → | Mirror - L224 | |
| 20 | A0481782 запросить цену → | Mirror Shutter | |
| 21 | A0481763 запросить цену → | Rack Gear - Mirror Drive | |
| 22 | A0481761 запросить цену → | Mirror Bracket | |
| 23 | AC030021 запросить цену → | 5th Mirror | |
| 24 | A0271705 запросить цену → | Mirror Guide | |
| 101 | 04430060W запросить цену → | Hexagon Head Tapping Screw - M3x6 | |
| 25 | AB017129 запросить цену → | Gear - 20Z and 72Z | |
| 26 | AB000014 запросить цену → | Gear - 48T | |
| 102 | 04130082W запросить цену → | Tapping Screw - M3x8 | |
| 103 | 09513006W запросить цену → | Philips Screw With Flat Washer - M3x6 | |
| 27 | A0481767 запросить цену → | Mirror Motor Bracket | |
| 28 | A0485237 запросить цену → | Mirror Motor - DC24V | |
| 104 | 09513008W запросить цену → | Philips Screw with Flat Washer - M3x8 | |
| 29 | A0481793 запросить цену → | 6th Mirror Bracket | |
| 105 | 03130060W запросить цену → | Philips Pan Head Screw - M3x6 | |
| 106 | 03130140W запросить цену → | Philips Pan Head Screw - M3x14 | |
| 30 | AC030025 запросить цену → | Mirror - L298 | |
| 31 | A0061722 запросить цену → | Spring Plate | |
| 107 | 09513004W запросить цену → | Philips Screw with Flat Washer - M3 | |
| 32 | A0481797 запросить цену → | 6th Mirror Adjusting Bracket | |
| 108 | 07200040E запросить цену → | Retaining Ring - M4 | |
| 109 | 11050199 запросить цену → | Clamp | |
| 33 | A0061766 запросить цену → | Adjusting Cam | |
| 34 | 52151806 запросить цену → | Pulley | |
| 110 | 03140100W запросить цену → | Philips Pan Head Screw - M4x10 | |
| 35 | AA143264 запросить цену → | Pully Shaft | |
| 111 | 09514008W запросить цену → | Philips Screw With Flat Washer - M4x8 |
8. CASSETTE AND MANUAL FEED TABLE (A054) December 1, '90
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0062691 запросить цену → | Rear Side Fence | |
| 27 | AA002079 запросить цену → | Decal Sheet - Small - A4 | |
| 2 | AA150063 запросить цену → | Side Fence Sheet | |
| 27 | AA002084 запросить цену → | Decal Sheet - Small - LT | |
| 3 | A0482955 запросить цену → | Decal - Manual Feed | |
| 28 | AF017004 запросить цену → | Rear Fence | |
| 29 | AA162051 запросить цену → | Cushion | |
| 4 | A0062681 запросить цену → | Front Side Fence | |
| 5 | 54472927 запросить цену → | Friction Pad - B | |
| 6 | A0482940 запросить цену → | Manual Feed Guide | |
| 7 | A0482951 запросить цену → | Front Guide Holder | |
| 8 | A0482946 запросить цену → | Manual Feed Table | |
| 9 | 54432713 запросить цену → | Wave Washer | |
| 10 | 52152691 запросить цену → | Brake | |
| 11 | 52152687 запросить цену → | Gear - 16T | |
| 12 | A0062699 запросить цену → | Spacer - 5.1x20mm | |
| 13 | A0482945 запросить цену → | Manual Feed Cover | |
| 14 | A0482938 запросить цену → | Paper Guide - Manual Feed Table | |
| 15 | A0062698 запросить цену → | Side Fence Gear | |
| 16 | A0482937 запросить цену → | Fixed Plate - Manual Feed Table | |
| 17 | A0482947 запросить цену → | Decal - Paper Size - LT | |
| 17 | A0482948 запросить цену → | Decal - Paper Size - A4 | |
| 18 | A0482928 запросить цену → | Cam - Manual Feed Table | |
| 19 | A0082737 запросить цену → | Small Cassette Cover | |
| 20 | A0482908 запросить цену → | Rear Side Fence | |
| 21 | AA002010 запросить цену → | Decal - Paper Level | |
| 22 | A0482904 запросить цену → | Front Side Fence | |
| 23 | A0482913 запросить цену → | Bottom Plate | |
| 24 | 52152713 запросить цену → | Bottom Plate Pad | |
| 25 | 52052979 запросить цену → | Actuator - 11x8 1/2 | |
| 25 | 52052996 запросить цену → | Actuator - 8 1/2x11R | |
| 25 | 52052962 запросить цену → | Actuator - A4R | |
| 101 | 03440060F запросить цену → | Philips Truss Head Screw - M4x6 | |
| 25 | 52052964 запросить цену → | Actuator - A4S | |
| 102 | 04430060W запросить цену → | Hexagon Head Tapping Screw - M3x6 | |
| 25 | 52052966 запросить цену → | Actuator - A5R | |
| 25 | 52052967 запросить цену → | Actuator - A5 | |
| 103 | 09654008W запросить цену → | Tapping Screw with Flat Washer - M4x8 | |
| 25 | 52052979 запросить цену → | Actuator - 11x8 1/2 | |
| 104 | 08050073 запросить цену → | Retaining Ring - M5 | |
| 105 | 09654010W запросить цену → | Tapping Screw with Flat Washer - M4x10 | |
| 25 | 52052993 запросить цену → | Actuator - 8 1/2X5 1/2 |
9. PAPER FEED AND REGISTRATION (A054) December 1, '90
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 36 | AA060261 запросить цену → | Spring | |
| 1 | A0487684 запросить цену → | Development Rail | |
| 37 | AW020024 запросить цену → | Photointerruptor | |
| 2 | A0485226 запросить цену → | Pre-Transfer Lamp | |
| 3 | A0487689 запросить цену → | Stay - Development Rail | |
| 38 | A0482569 запросить цену → | Photo Interruptor Bracket | |
| 39 | 54472681 запросить цену → | Snap Ring | |
| 4 | AA150203 запросить цену → | Mylar Seal - 80x20 | |
| 40 | 52152621 запросить цену → | Snap Ring - M6 | |
| 5 | A0483913 запросить цену → | Upper Transfer Guide | |
| 6 | AA060254 запросить цену → | Spring - Upper Transfer Guide | |
| 41 | A0092751 запросить цену → | Knob - Registration Roller | |
| 7 | A0483898 запросить цену → | Lower Transfer Guide | |
| 42 | 52052865 запросить цену → | Bushing - Paper Feed Roller | |
| 43 | 53041639 запросить цену → | Bushing - 8mm | |
| 8 | AF020151 запросить цену → | Lower Registration Roller | |
| 44 | A0542696 запросить цену → | Rear Cassette Holder - 3rd Feed | |
| 9 | AF021039 запросить цену → | Upper Registration Roller | |
| 45 | A0542697 запросить цену → | Front Cassette Holder - 3rd Feed | |
| 10 | AA080082 запросить цену → | Bushing - Front Registration Roller | |
| 11 | AA143287 запросить цену → | Shoulder Screw - M3 | |
| 12 | 54422754 запросить цену → | Spring - Registration Roller | |
| 13 | 50530223 ✓ в наличии | Bushing - 8mm | |
| 14 | AG051071 запросить цену → | Knob - Registration Guide Plate | |
| 15 | AG050047 запросить цену → | Drive Roller Knob | |
| 16 | AB013445 запросить цену → | Gear - 30Z | |
| 17 | AA143268 запросить цену → | Middle Drive Roller Shaft | |
| 18 | A0482628 запросить цену → | Separation Support Plate | |
| 19 | A0482295 запросить цену → | Drum Guide Roller | |
| 20 | A0482625 запросить цену → | Separation Guide Plate | |
| 21 | AF030002 ✓ в наличии | Pick-up Roller | |
| 22 | AB013079 запросить цену → | Gear - 21T | |
| 23 | A0482589 запросить цену → | Pick-up Bracket | |
| 24 | AA060262 запросить цену → | Spring | |
| 25 | AA140286 запросить цену → | 1st Feed Shaft | |
| 26 | A0482576 запросить цену → | Middle Registration Guide | |
| 27 | AA020001 запросить цену → | Drawer Tray Magnet | |
| 28 | AB040005 запросить цену → | Paper Feed Clutch | |
| 29 | AA080083 запросить цену → | Bushing - Rear Registration Roller | |
| 30 | AF031006 запросить цену → | Feed Roller | |
| 101 | 04430060W запросить цену → | Hexagon Head Tapping Screw - M3x6 | |
| 102 | 03130040W запросить цену → | Philips Pan Head Screw - M3x4 | |
| 31 | 54472768 запросить цену → | Stepped Screw - M3 | |
| 103 | 09514006W запросить цену → | Philips Screw With Flat Washer - M4x6 | |
| 32 | AX200041 запросить цену → | Magnetic Clutch | |
| 33 | A0482065 запросить цену → | PTL Support Plate | |
| 104 | 03130300W запросить цену → | Philips Pan Head Screw - M3x30 | |
| 34 | A0482571 запросить цену → | Lower Registration Guide | |
| 105 | 07200040W запросить цену → | Retaining Ring - M4 | |
| 106 | 07200060W запросить цену → | Retaining Ring - M6 | |
| 35 | A0482562 запросить цену → | Upper Registration Guide |
10. PAPER FEED AND REGISTRATION II (A054) December 1, '90
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | A0489004 запросить цену → | Semicirculer Feed Roller - 4pcs/set | |
| 36 | AB013173 запросить цену → | Gear - 38Z | |
| 37 | A0482722 запросить цену → | Paper Feed Solenoid Bracket | |
| 2 | A0482885 запросить цену → | Paper Retainer | |
| 3 | A0482882 запросить цену → | Paper Feed Shaft | |
| 38 | AX070007 запросить цену → | Paper Feed Solenoid | |
| 39 | AB013446 запросить цену → | Gear - 18Z | |
| 4 | A0482883 запросить цену → | Paper Feed Bracket | |
| 5 | A0482884 запросить цену → | Paper Feed Rivet | |
| 40 | AB040006 запросить цену → | Middle Drive Clutch | |
| 6 | AA020003 запросить цену → | Slide Lever Magnet | |
| 41 | AF020180 запросить цену → | Middle Drive Roller - 2nd Feed | |
| 42 | AF022042 запросить цену → | Middle Pressure Roller | |
| 7 | A0482645 запросить цену → | Transport Guide Plate | |
| 43 | A0542983 запросить цену → | Spring Plate | |
| 8 | A0481356 запросить цену → | Decal - A1 | |
| 44 | A0542984 запросить цену → | Magnet Catch | |
| 9 | AG051070 запросить цену → | Middle Guide Plate Knob | |
| 10 | A0482648 запросить цену → | Knob Bracket | |
| 45 | AB013422 запросить цену → | Gear - 27Z | |
| 11 | A0482710 запросить цену → | Drive Shaft - Paper Feed | |
| 12 | A0542601 запросить цену → | Middle Guide Plate | |
| 13 | 50530709 запросить цену → | Bushing - 6x10x6mm | |
| 14 | 50530447 запросить цену → | Bushing - 6mm | |
| 15 | AA140290 запросить цену → | Separation Drive Shaft | |
| 16 | AB013420 запросить цену → | Gear - 18Z | |
| 17 | AA140287 запросить цену → | Separation Pressure Shaft | |
| 18 | AA080063 запросить цену → | Bushing - 12x16x7 | |
| 19 | 54472695 запросить цену → | Input Hub | |
| 20 | AA066105 запросить цену → | Release Spring | |
| 21 | 54472676 запросить цену → | Output Hub | |
| 22 | 54472678 запросить цену → | Slip Clutch Cover | |
| 23 | 52062605 ✓ в наличии | Separation Roller | |
| 24 | 54472681 запросить цену → | Snap Ring | |
| 25 | A0482596 запросить цену → | Paper Feed Stay | |
| 26 | AW500010 запросить цену → | Push Switch | |
| 101 | 04430060W запросить цену → | Hexagon Head Tapping Screw - M3x6 | |
| 27 | A0485314 запросить цену → | Harness - Paper Size Sensor | |
| 102 | 03140080W запросить цену → | Philips Pan Head Screw - M4x8 | |
| 28 | A0482612 запросить цену → | Separation Pressure Lever | |
| 103 | 03230050W запросить цену → | Philips Sunken Head Screw - M3x5 | |
| 29 | AA063148 запросить цену → | Pressure Spring | |
| 30 | AA140288 запросить цену → | Lift Arm Shaft | |
| 104 | 09513006W запросить цену → | Philips Screw With Flat Washer - M3x6 | |
| 31 | A0482643 запросить цену → | Cassette Bottom Lever | |
| 105 | 06320100G запросить цену → | Pin - 2x10mm | |
| 32 | A0485262 запросить цену → | Paper Feed Clutch | |
| 106 | 07200040E запросить цену → | Retaining Ring - M4 | |
| 33 | 50530223 ✓ в наличии | Bushing - 8mm | |
| 107 | 07200060E запросить цену → | Retaining Ring - M6 | |
| 34 | 52032679 запросить цену → | Pinion Tightening Screw - M4x5 | |
| 108 | 07200030E запросить цену → | Retaining Ring - M3 | |
| 35 | AB013421 запросить цену → | Gear - 18Z | |
| 109 | 08053385 запросить цену → | Bushing - 6mm |
11. PAPER FEED AND REGISTRATION III (A054) December 1, '90
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 101 | 04430060W запросить цену → | Hexagon Head Tapping Screw - M3x6 | |
| 1 | A0482664 запросить цену → | Front Guide Plate Holder | |
| 102 | 03130040W запросить цену → | Philips Pan Head Screw - M3x4 | |
| 2 | A0482665 запросить цену → | Rear Guide Plate Holder | |
| 3 | AB017156 запросить цену → | Pulley - 44Z | |
| 103 | 03130060W запросить цену → | Philips Pan Head Screw - M3x6 | |
| 4 | AB017157 запросить цену → | Gear - 32Z and 35Z | |
| 104 | 08025085 запросить цену → | Tapping Screw - M4x8 | |
| 105 | 09513020W запросить цену → | Philips Screw with Flat Washer - M3x20 | |
| 5 | A0482719 запросить цену → | Pick-up Solenoid Lever | |
| 106 | 07200040E запросить цену → | Retaining Ring - M4 | |
| 6 | A0482718 запросить цену → | Pick-up Solenoid Bracket | |
| 7 | A0482715 запросить цену → | Pick-up Solenoid Ass’y | |
| 107 | 07200060E запросить цену → | Retaining Ring - M6 | |
| 8 | AW500012 запросить цену → | Push Switch | |
| 108 | 07200030E запросить цену → | Retaining Ring - M3 | |
| 109 | 11050199 запросить цену → | Clamp | |
| 9 | A0482951 запросить цену → | Front Guide Holder | |
| 10 | A0482734 запросить цену → | Cassette Release Arm | |
| 110 | 11050230 запросить цену → | Clamp | |
| 11 | AA060268 запросить цену → | Release Arm Spring | |
| 111 | 11050159 запросить цену → | PCB Stud | |
| 12 | AA132115 запросить цену → | Collar - Cam Follower | |
| 13 | AB017158 запросить цену → | Gear - 14Z | |
| 14 | A0485260 запросить цену → | Paper Lift Clutch | |
| 15 | AB017159 запросить цену → | Gear - 16Z | |
| 16 | AA132116 запросить цену → | Collar | |
| 17 | A0482731 запросить цену → | Release Arm | |
| 18 | AA060342 запросить цену → | Lever Spring | |
| 19 | AA132117 запросить цену → | Collar - Clutch | |
| 20 | A0482755 запросить цену → | Drive Solenoid | |
| 21 | 54472743 запросить цену → | Lever Spring | |
| 22 | A0482751 запросить цену → | Drive Solenoid Bracket | |
| 23 | A0482750 запросить цену → | Drive Solenoid Ass’y | |
| 24 | A0482675 запросить цену → | Cam - Lower Right Cover | |
| 25 | A0545858 запросить цену → | Main Board Bracket | |
| 26 | AG070004 запросить цену → | Magnet Catch Ass’y | |
| 27 | AF022042 запросить цену → | Middle Pressure Roller | |
| 28 | A0482679 запросить цену → | Spring Plate | |
| 29 | A0542670 запросить цену → | Lower Right Cover | |
| 30 | AA060263 запросить цену → | Spring - Clutch | |
| 31 | 54422117 запросить цену → | Shoulder Screw - Hinge | |
| 32 | A0541182 запросить цену → | Bracket - Sensor Cover |
12. PAPER FEED AND REGISTRATION IV (A054) December 1, '90
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 101 | 04430060W запросить цену → | Hexagon Head Tapping Screw - M3x6 | |
| 1 | A0489004 запросить цену → | Semicirculer Feed Roller - 4pcs/set | |
| 2 | A0482885 запросить цену → | Paper Retainer | |
| 102 | 07200040E запросить цену → | Retaining Ring - M4 | |
| 103 | 11050199 запросить цену → | Clamp | |
| 3 | A0482882 запросить цену → | Paper Feed Shaft | |
| 104 | 08053385 запросить цену → | Bushing - 6mm | |
| 4 | A0482883 запросить цену → | Paper Feed Bracket | |
| 5 | A0482884 запросить цену → | Paper Feed Rivet | |
| 6 | AB013423 запросить цену → | Gear - 26T | |
| 7 | A0545262 запросить цену → | Paper Feed Clutch - 3rd Feed | |
| 8 | AB013106 запросить цену → | Gear - Drive - Third - Z18 | |
| 9 | AB030262 запросить цену → | Pulley | |
| 10 | A0542968 запросить цену → | 3rd Feed Bracket | |
| 11 | A0482710 запросить цену → | Drive Shaft - Paper Feed | |
| 12 | AF020179 запросить цену → | Middle Drive Roller - 3rd Feed | |
| 13 | A0542975 запросить цену → | Middle Drive Roller Guide | |
| 14 | A0542988 запросить цену → | Middle Drive Roller Bracket | |
| 15 | A0542964 запросить цену → | Middle Sensor Bracket | |
| 16 | 52062686 запросить цену → | Snap Ring | |
| 17 | A0542973 запросить цену → | Vertical Transport Guide | |
| 18 | A0542974 запросить цену → | Spring Plate - Vertical Transport | |
| 19 | A0542977 запросить цену → | Decal - Vertical Transport Guide | |
| 20 | A0542982 запросить цену → | Mylar Seal - Vertical Transport | |
| 21 | 50530447 запросить цену → | Bushing - 6mm | |
| 22 | 50530223 ✓ в наличии | Bushing - 8mm | |
| 23 | AA060324 запросить цену → | Vertical Transport Guide Spring | |
| 24 | A0542989 запросить цену → | Middle Drive Roller Stopper |
Каталог очень большой (1603 позиций). Показаны первые 12 узлов со схемами; полный список доступен по запросу.
