Ricoh FT 4418 — каталог запчастей со схемами

Содержание

• 1. PARTS CATALOG
• 2. EXTERIOR II (A048) May 25,
• 3. EXTERIOR Ill (A048) May 25, ’90
• 4. OPERATION PANEL (A048)
• 5. PIATEN COVER (A048) May 25, ’90
• 6. OPTICS I (A048) May 25, ’90

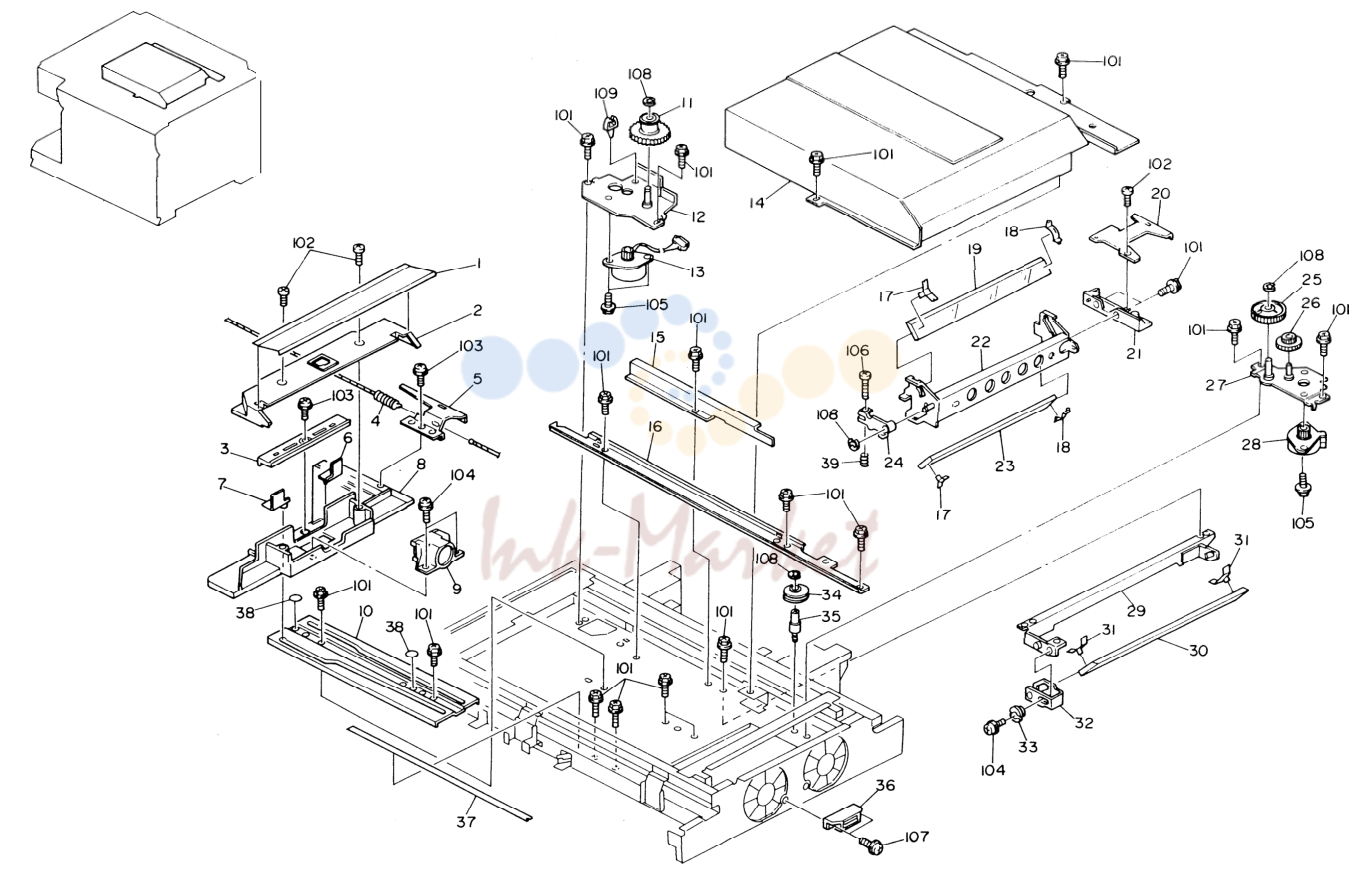

• 7. OPTICS II (A048) May 25, ’90

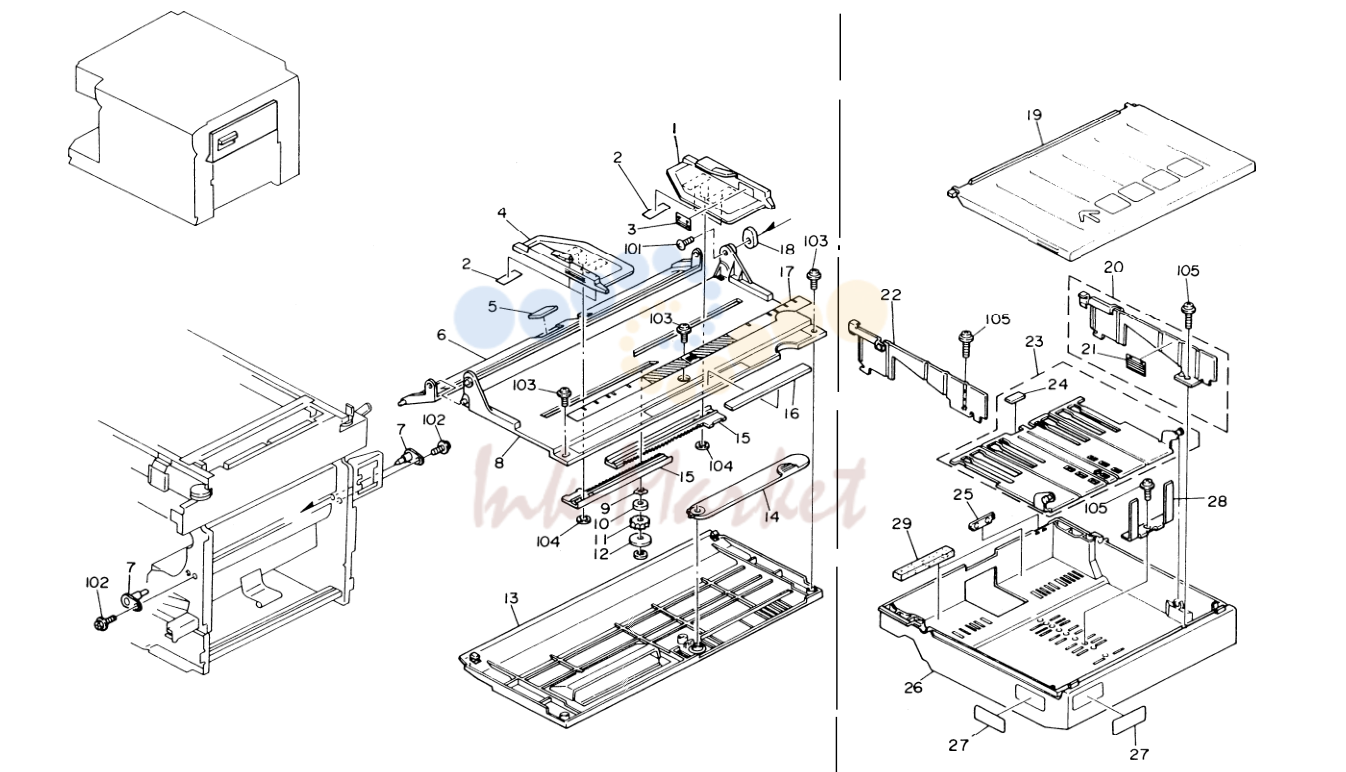

• 8. CASSETTE AND MANUAL FEED TABLE (A048)

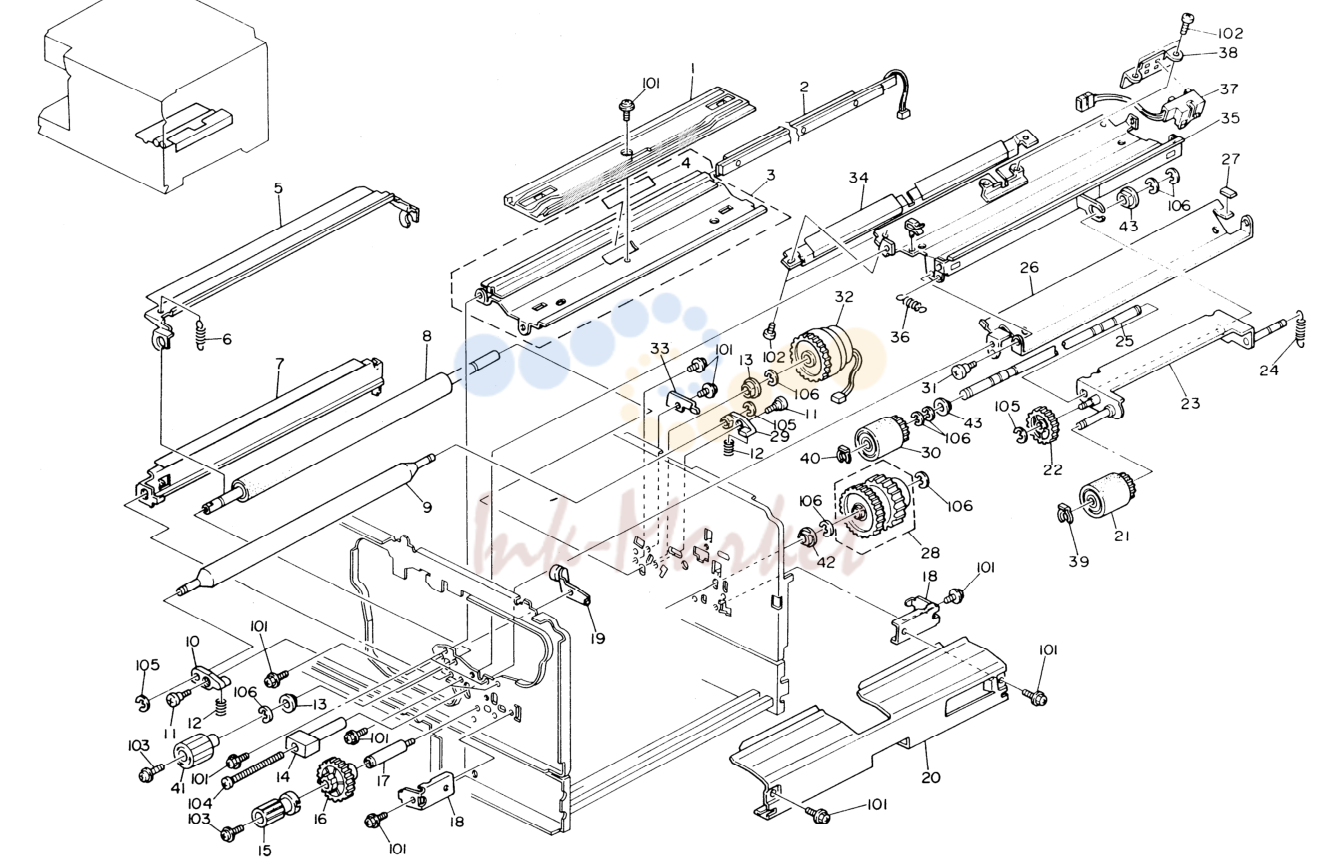

• 9. PAPER FEED AND REGISTRATION 1 (A048) May 25, ’90

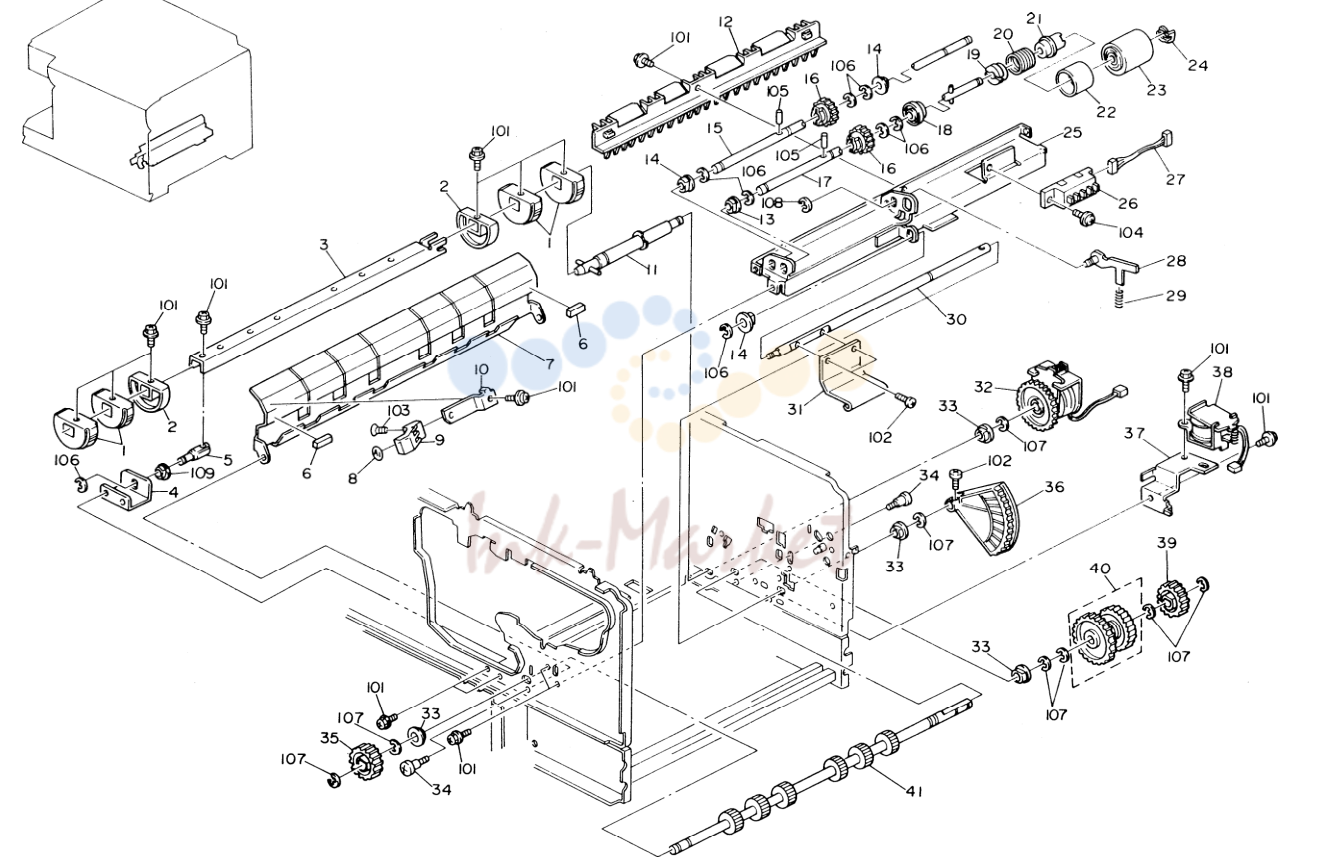

• 10. PAPER FEED AND REGISTRATION II (A048) May 25, ’90

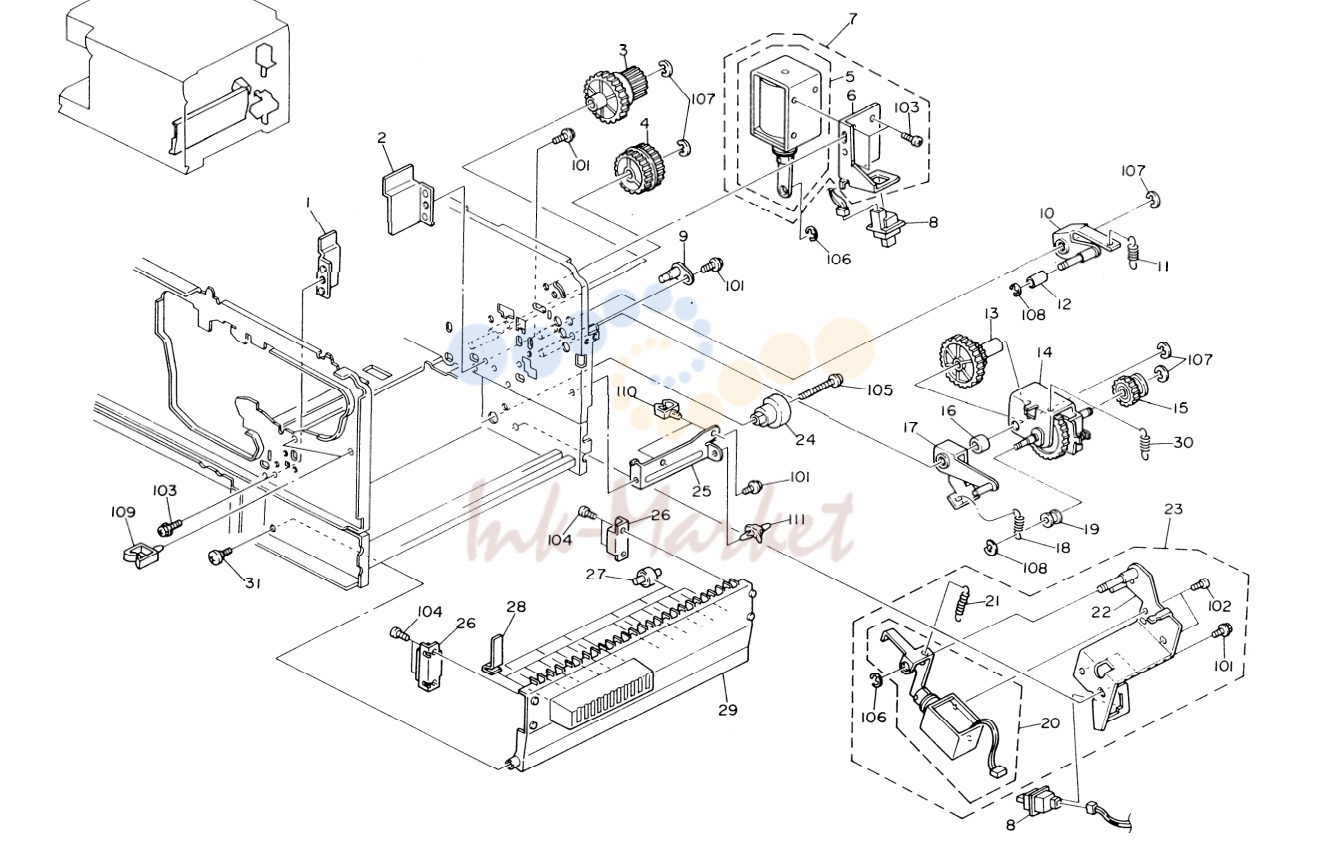

• 11. 11 PAPER FEED AND REGISTRATION Ill (A048) May 25, ’90

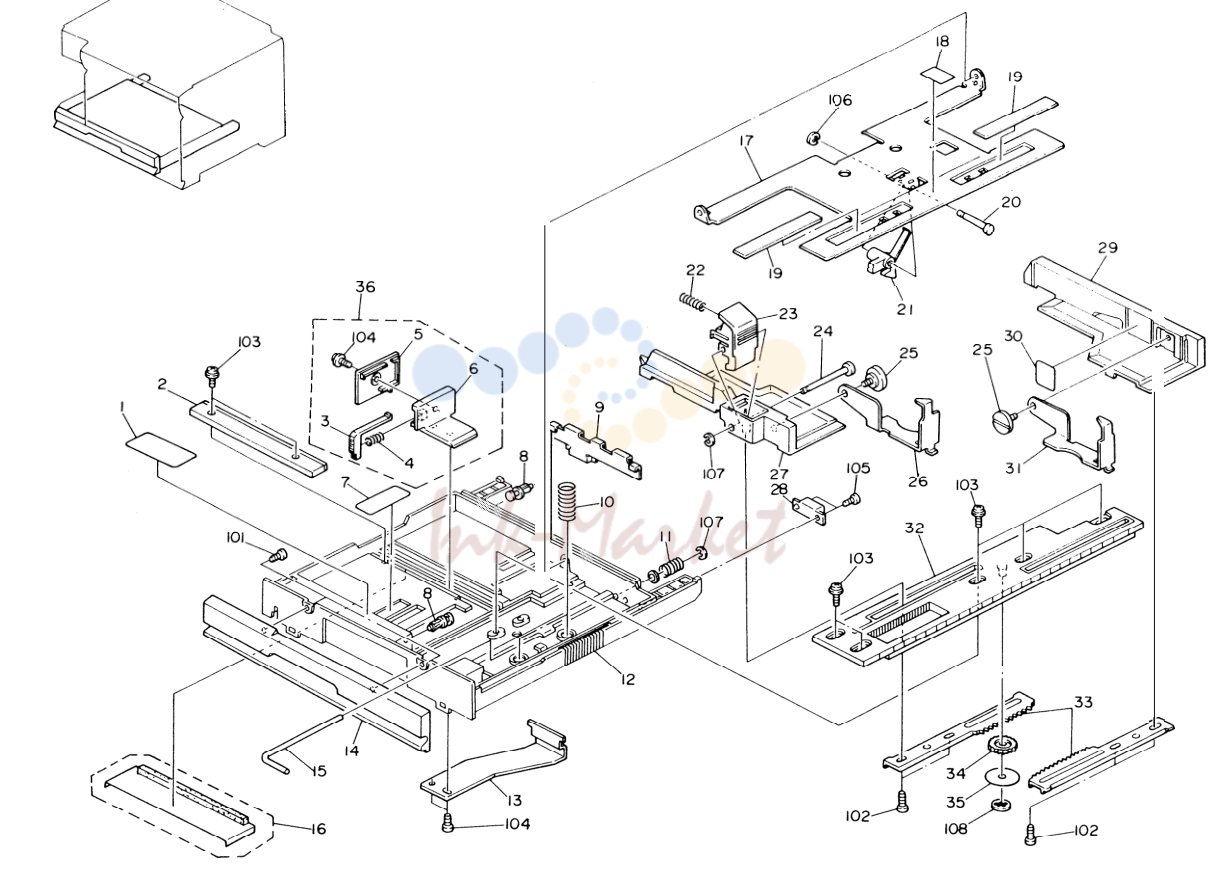

• 12. PAPER TRAY (A048)

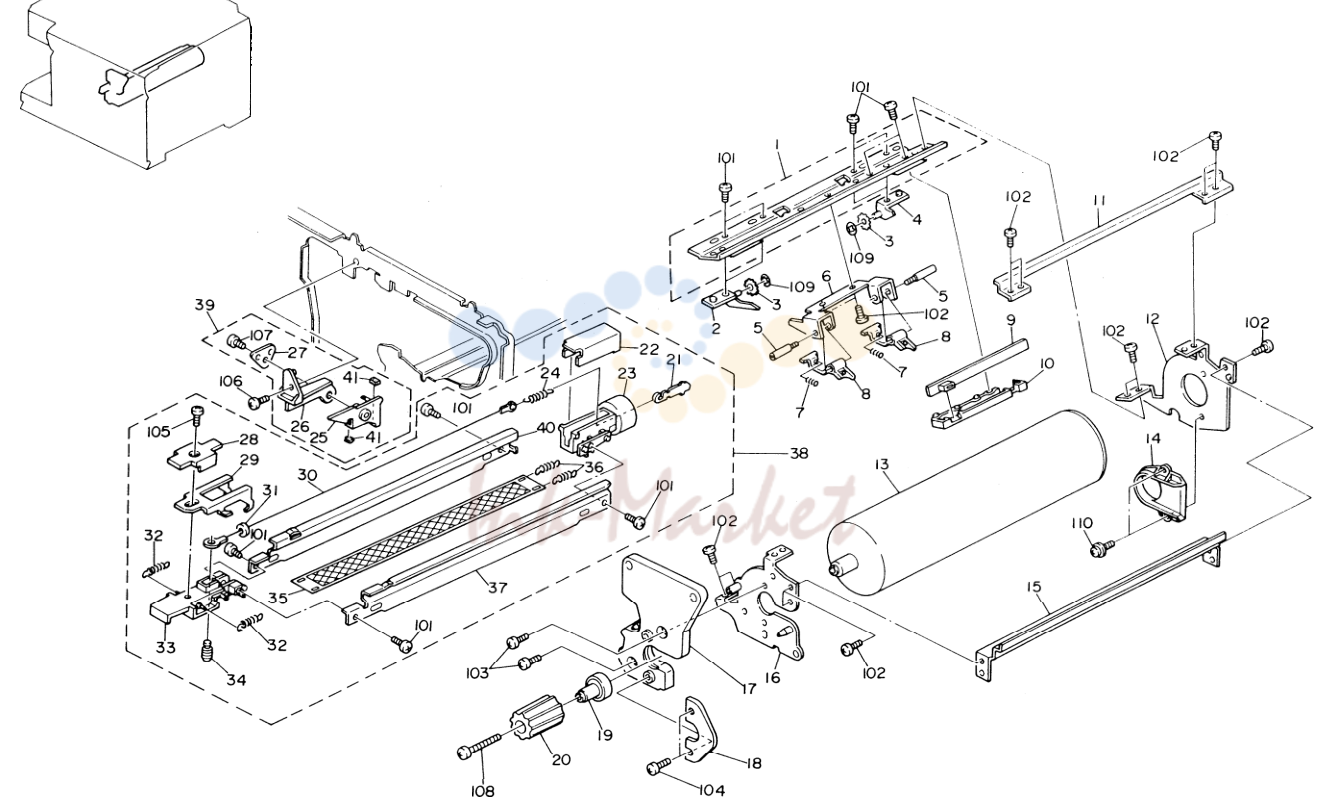

• 13. DURM SECTION (A048) May 25, ’90 I

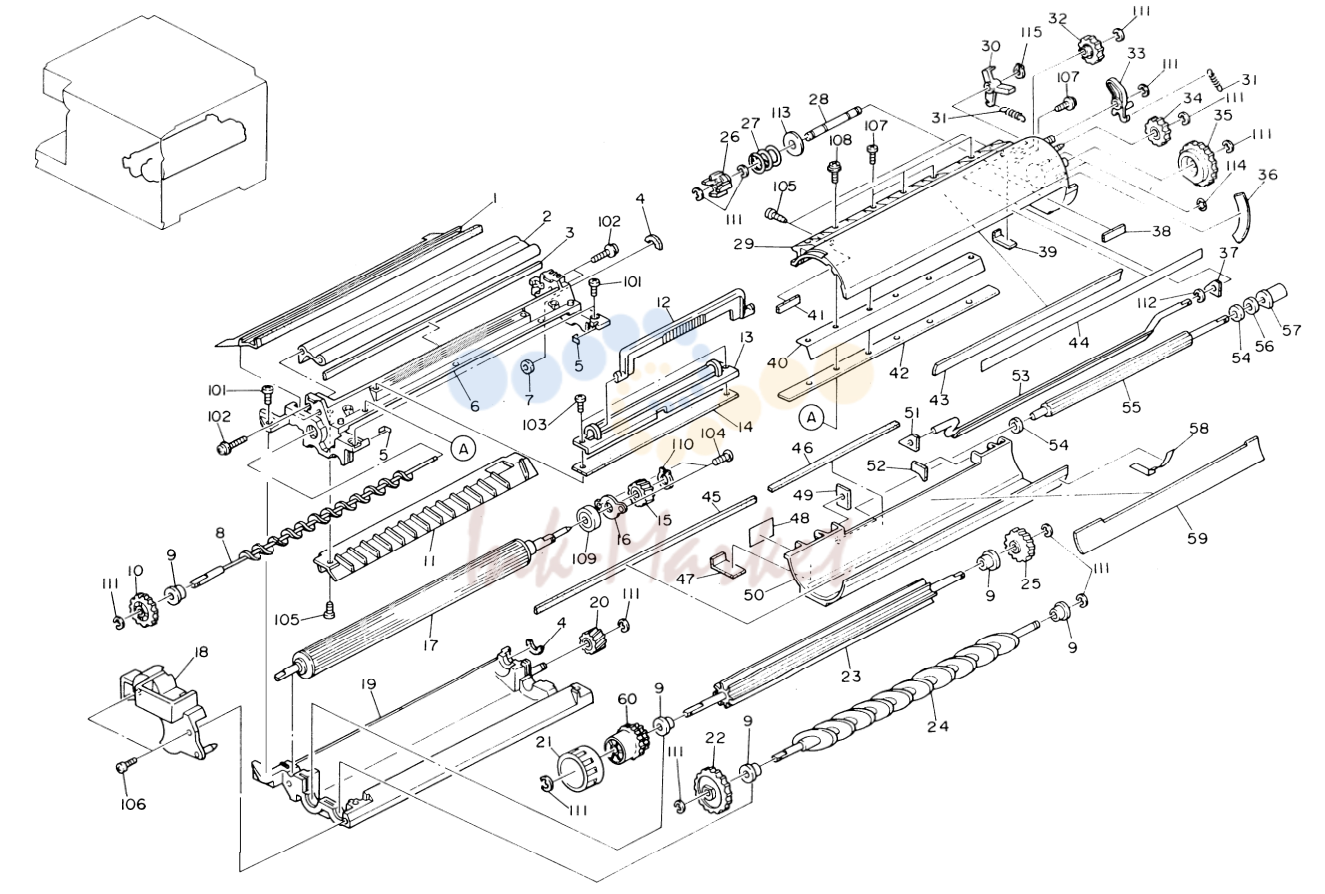

• 14. DEVELOPMENT UNIT (A048) May 25, ’90
• 15. CLEANING UNIT (A048) May 25, ’90
• 16. TRANSPORT SECTION (A048)
• 17. 17 FUSING SECTION (A048) May 25, ’90
• 18. PAPER EXIT SECTION (A048) May 25, ’90
• 19. FRAME I (A048) May 25, ’90
• 20. FRAME II (A048)
• 21. DRIVE SECTION I (A048)
• 22. DRIVE SECTION II (A048) May 25, ’90
• 23. ELECTRICAL SECTION (A048)
• 24. MAIN BOARD (A048)
• 25. DC DRIVE BOARD (A048) May 25, ’90
• 26. AC DRIVE BOARD - 115V (A048) May 25, ’90
• 27. AC DRIVE BOARD - 220/240V (A048) May 25, ’90
• 28. HARNESS 1 (A048)
• 29. HARNESS II (A048) May 25, '90
• 30. HARNESS - LOWER REAR (A048)
• 31. HARNESS - RIGHT (A048)
• 32. OPTICS HARNESS (A048)
• 33. AC HARNESS (A048)
• 34. HARNESS - RIGHT MIDDLE (A048)
• 35. DECAL (A048) May 25, ’90
• 36. SPECIAL TOOL (A048)

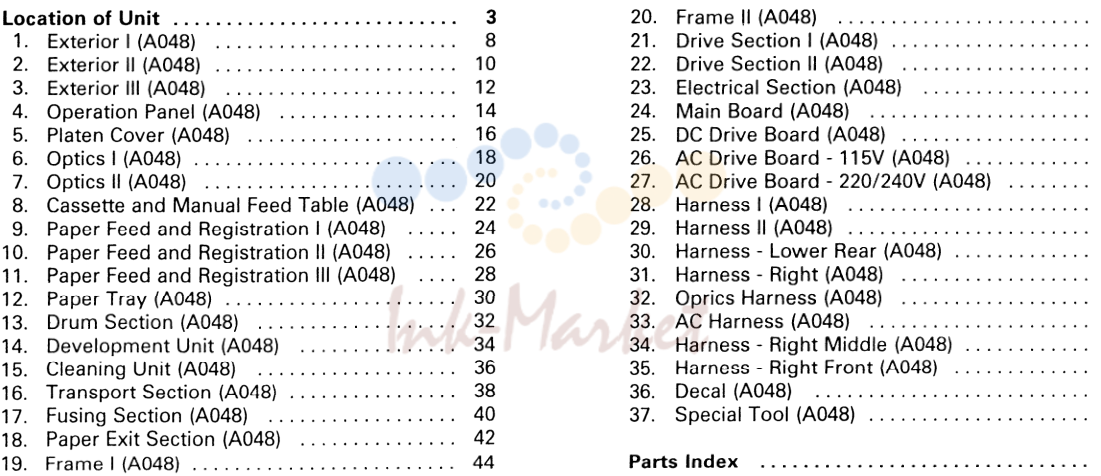

1. PARTS CATALOG

№	Артикул	Альт. артикул	Описание
1	52151980 запросить цену →		Exposure Glass 1 33 A048 1357 Decal - A2
2	AC041041 запросить цену →		Left Original Scale - LT
34	A0484450 запросить цену →		Copy Tray - Base
2	AC041042 запросить цену →		Left Original Scale - A4
35	A0484460 запросить цену →		Copy Tray - Slide
36	A0484470 запросить цену →		Copy Tray - Guide
3	A0271377 запросить цену →		Original Holder
4	A0481257 запросить цену →		Left Cover
5	A0481367 запросить цену →		Decal - Switch
6	A0481221 запросить цену →		Lower Left Cover
7	A0481396 запросить цену →		Cap - Lower Left Cover
8	A0485550 запросить цену →		Operation Panel Ass’y - LT
8	A0485650 запросить цену →		Operation Panel Ass’y - A4
9	A0481384 запросить цену →		Left Cover Guide
10	A0481347 запросить цену →		Upper Cover
11	A0481313 запросить цену →		Rear Cover
12	AA143070 запросить цену →		Shoulder Screw - M2x2
13	A0481366 запросить цену →		Decal - Operating Instruction - LT
13	A0481386 запросить цену →		Decal - Operating Instruction - A4
14	54201515 запросить цену →		Plate - Key Counter
15	A0061352 запросить цену →		Key Counter Cover
16	A0481277 запросить цену →		Right Cover
17	A0481380 запросить цену →		Filter - Right Cover
18	A0481322 запросить цену →		Front Tray Cover
19	A0481335 запросить цену →		Right Inner Cover
20	A0481369 запросить цену →		Decal - Toner Cartridge Lock
21	A0171286 запросить цену →		Front Cover Stopper
22	AG070004 запросить цену →		Magnet Catch Ass’y
23	A0481325 запросить цену →		Left Inner Cover
24	A0481364 запросить цену →		Decal - Toner Casing
25	A0481365 запросить цену →		Decal - Development Unit
26	A0481363 запросить цену →		Decal - Jam
101	03530060F запросить цену →		Philips Truss Head Screw - M3x6
27	A0481286 запросить цену →		Front Cover
102	04130082W запросить цену →		Tapping Screw - M3x8
28	A0171288 запросить цену →		Hook
103	03440060W запросить цену →		Philips Truss Head Screw - M4x6
29	A0171285 запросить цену →		Magnet Plate
30	A0481361 запросить цену →		Decal - DI 1 104 08025085 Tapping Screw - M4x8
105	03440060D запросить цену →		Philips Truss Head Screw - M4x6
31	A0481360 запросить цену →		Decal - C2
32	A0481358 запросить цену →		Decal - B
106	03230060W запросить цену →		Philips Sunken Head Screw - M3x6

2. EXTERIOR II (A048) May 25,

№	Артикул	Альт. артикул	Описание
1	A0481817 запросить цену →		Rear Scanner Slide Rail
101	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
2	A0061745 запросить цену →		Wire Adjusting Plate
102	03140100W запросить цену →		Philips Pan Head Screw - M4x10
3	A0481784 запросить цену →		Lens Sensor Bracket
103	09513030W запросить цену →		Philips Screw with Flat Washer - M3x30
104	04130082W запросить цену →		Tapping Screw - M3x8
4	AW020022 запросить цену →		Photointerruptor
5	A0481840 запросить цену →		Scale Bracket
105	03140250W запросить цену →		Philips Pan Head Screw - M4x25
6	52151924 запросить цену →		Cushion 4 106 0313 0060w Philips Pan Head Screw - M3x6
107	09514008W запросить цену →		Philips Screw with Flat Washer - M4x8
7	A0481835 запросить цену →		Left Bracket - Platen Cover
8	A0481739 запросить цену →		Photointerruptor Bracket 1 108 11050230 Clamp
9	52051768 запросить цену →		Rubber Seal - Mirror 3 109 11050199 Clamp
10	A0481836 запросить цену →		Platen Cover Bracket 2 110 11050159 PCB Stud
11	A0481841 запросить цену →		Right Contact Stay 1 111 11050231 Clamp
12	A0481833 запросить цену →		Upper Bracket
13	A0481834 запросить цену →		Right Bracket - Platen Cover
14	A0481792 запросить цену →		Lens Cover Bracket
15	A0481786 запросить цену →		Sensor Drive Bracket
16	AX640019 запросить цену →		Fan Motor Dc24V/3W
17	A0481818 запросить цену →		Front Scanner Slide Rail
18	A0481837 запросить цену →		Right Guide Bracket
19	A0481839 запросить цену →		Left Guide Bracket
20	A0481776 запросить цену →		Bracket - ADS Sensor
21	A0485110 запросить цену →		Optics Control Board
22	A0481777 запросить цену →		Cover - ADS Sensor
23	52051853 запросить цену →		My!ar Seal - Base
24	A0481779 запросить цену →		2nd Cover - ADS

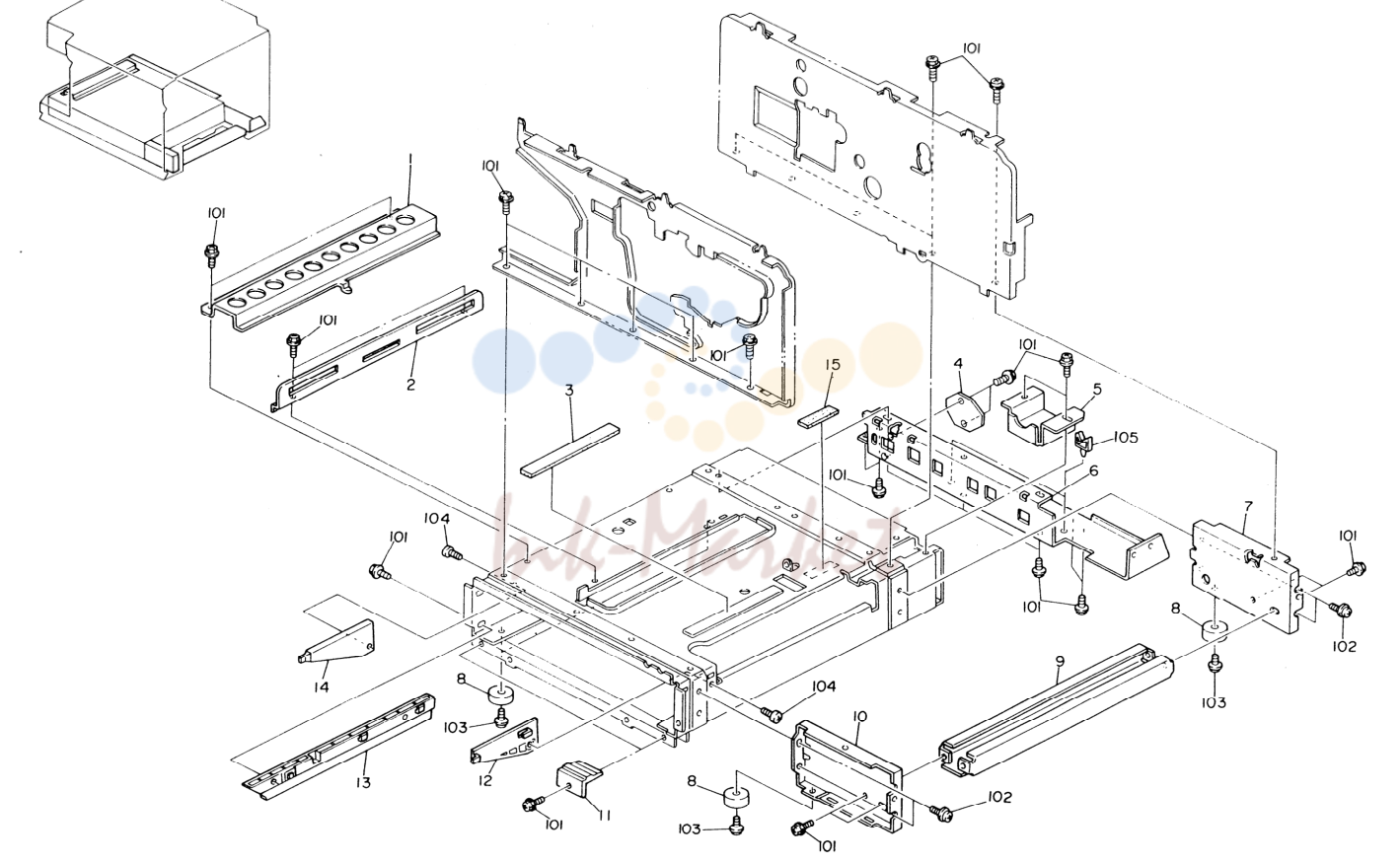

3. EXTERIOR Ill (A048) May 25, ’90

№	Артикул	Альт. артикул	Описание
101	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
1	A0481064 запросить цену →		Support Plate
102	09514005W запросить цену →		Philips Screw with Flat Washer - M4x5
2	A0481065 запросить цену →		Copy Tray Bracket
3	A0483865 запросить цену →		Cushion - 3x1 8x1 50mm 1 103 0951 3010w Philips Screw with Flat Washer - M3x1 O
4	A0481145 запросить цену →		Connector Cover 1 104 0413 0082VV Tapping Screw - M3x8
5	A0481056 запросить цену →		Base Cover 1 105 11050199 Clamp
6	A0481060 запросить цену →		Size Sensor Bracket
7	A0481062 запросить цену →		Rear Support Bracket
8	52161186 запросить цену →		Rubber Foot
9	A0482698 запросить цену →		Lower Paper Feed Stay
10	A0481061 запросить цену →		Front Support Bracket
11	A0482850 запросить цену →		Paper Tray Stopper
12	A0482851 запросить цену →		Right Guide
13	A0482853 запросить цену →		Paper Tray Rail
14	A0482852 запросить цену →		Left Guide
15	A0483864 запросить цену →		Seal - 18x60x4

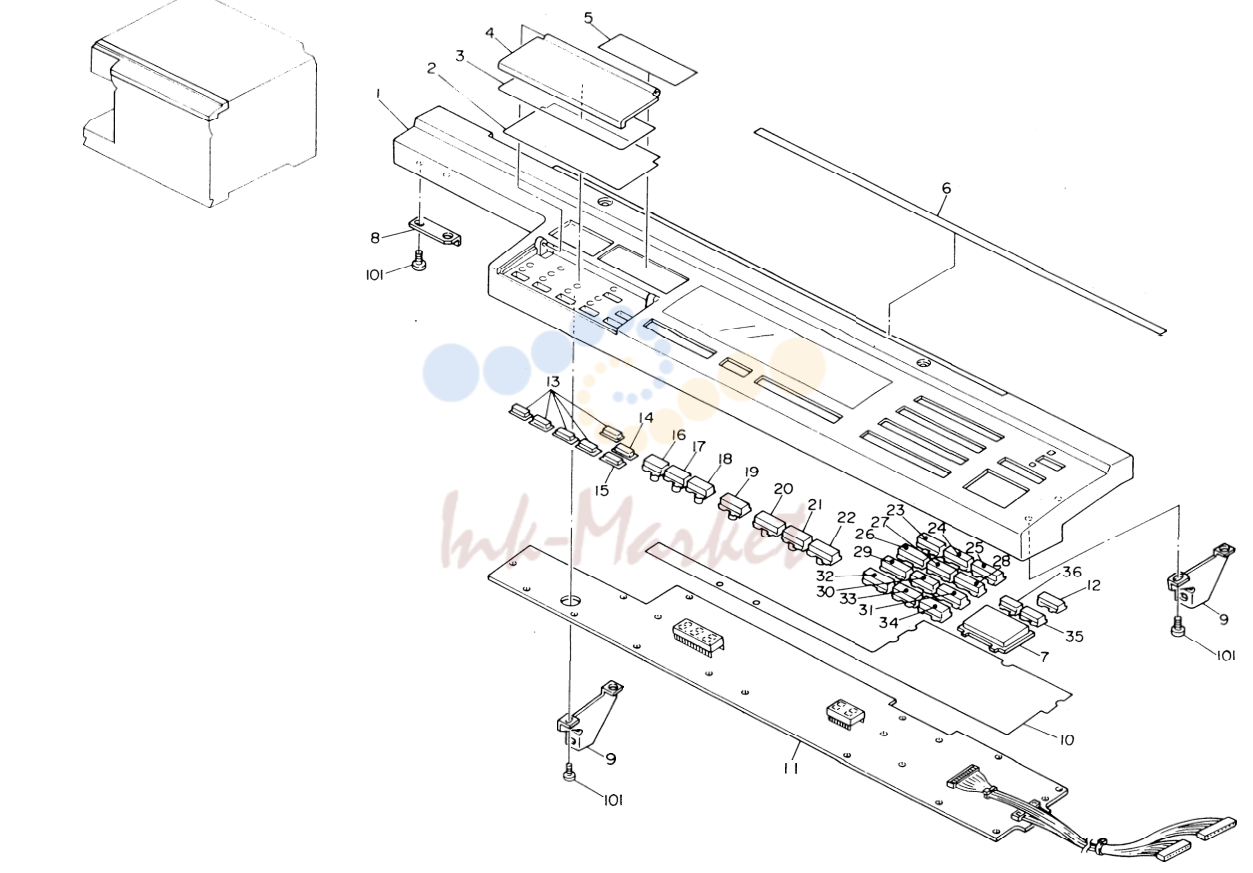

4. OPERATION PANEL (A048)

№	Артикул	Альт. артикул	Описание
1	A0481453 запросить цену →		Operation Panei Cover - A4
30	A0481468 запросить цену →		Key Top -8
31	A0481469 запросить цену →		Key Top -9
1	A0481452 запросить цену →		Operation Panei Cover - LT
32	A0481470 запросить цену →		Key Top -0
2	A0481490 запросить цену →		Sheet Operation Panel - LT
2	A0481495 запросить цену →		Sheet - Operation Panei - A4
33	A0481471 запросить цену →		Key Top - Point
34	A0481460 запросить цену →		Key Top - C/S
3	A0481492 запросить цену →		Decai - Enter - LT
35	A0481458 запросить цену →		Key Top - interrupt
3	A0481497 запросить цену →		Decai - Enter - A4
4	A0481454 запросить цену →		Key Top Cover
36	A0481459 запросить цену →		Key Top - Enter
5	A0481491 запросить цену →		Decai - Size Magnification - LT
5	A0481496 запросить цену →		Decai - Size Magnification - A4
6	A0481493 запросить цену →		Decal - Size Scaie - LT
6	A0481498 запросить цену →		Decai - Size Scaie - A4
7	A0481456 запросить цену →		Key Top - Start
8	A0485810 запросить цену →		Left Operation Panei Bracket
9	A0485812 запросить цену →		Right Operation Panei Bracket
10	A0481501 запросить цену →		Mylar Sheet
11	A0481500 запросить цену →		Operation Panel Board - LT
11	A0481503 запросить цену →		Operation Panel Board - A4
12	A0481483 запросить цену →		Key Top - Clear Mode
13	A0481481 запросить цену →		Key Top
14	A0481479 запросить цену →		Key Top - Zoom Up
15	A0481480 запросить цену →		Key Top - Zoom Down
16	A0481478 запросить цену →		Key Top - Reduce
17	A0481477 запросить цену →		Key Top - Enlarge
18	A0481476 запросить цену →		Key Top - Full Size
19	A0481475 запросить цену →		Key Top - Paper Selection
20	A0481474 запросить цену →		Key Top - Lighter
21	A0481473 запросить цену →		Key Top - Darker
22	A0481472 запросить цену →		Key Top - ADS
23	A0481461 запросить цену →		Key Top -1
24	A0481462 запросить цену →		Key Top -2
25	A0481463 запросить цену →		Key Top -3
26	A0481464 запросить цену →		Key Top -4
101	04130082W запросить цену →		Tapping Screw - M3x8
27	A0481465 запросить цену →		Key Top -5

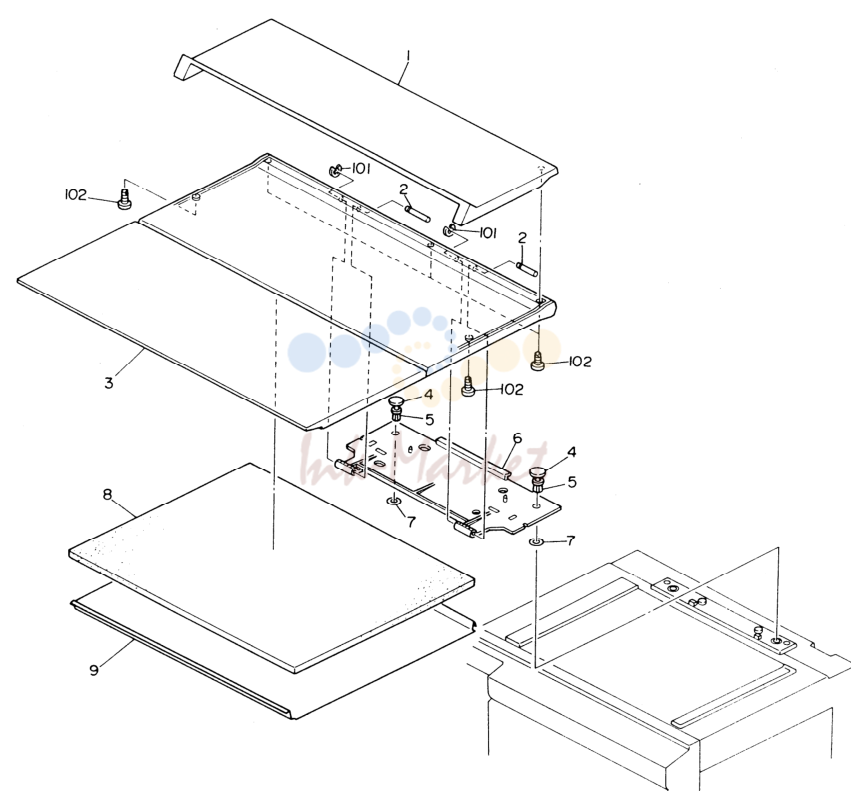

5. PIATEN COVER (A048) May 25, ’90

№	Артикул	Альт. артикул	Описание
1	A0271365 запросить цену →		Original Holder
102	04130082W запросить цену →		Tapping Screw - M3x8
2	52161374 запросить цену →		Hinge Shaft - Platen Cover
3	A0271361 запросить цену →		Platen Cover
4	52161373 запросить цену →		Ratch - Plunger
5	52161372 запросить цену →		Ratch - Grommet
6	A0171924 запросить цену →		Flex Hinge - Platen Cover
7	52031359 запросить цену →		Platen Cover Washer
8	A0271368 запросить цену →		Platen Cover Pad
9	A0279500 запросить цену →		Platen Cover Sheet -10 Sheets/Set

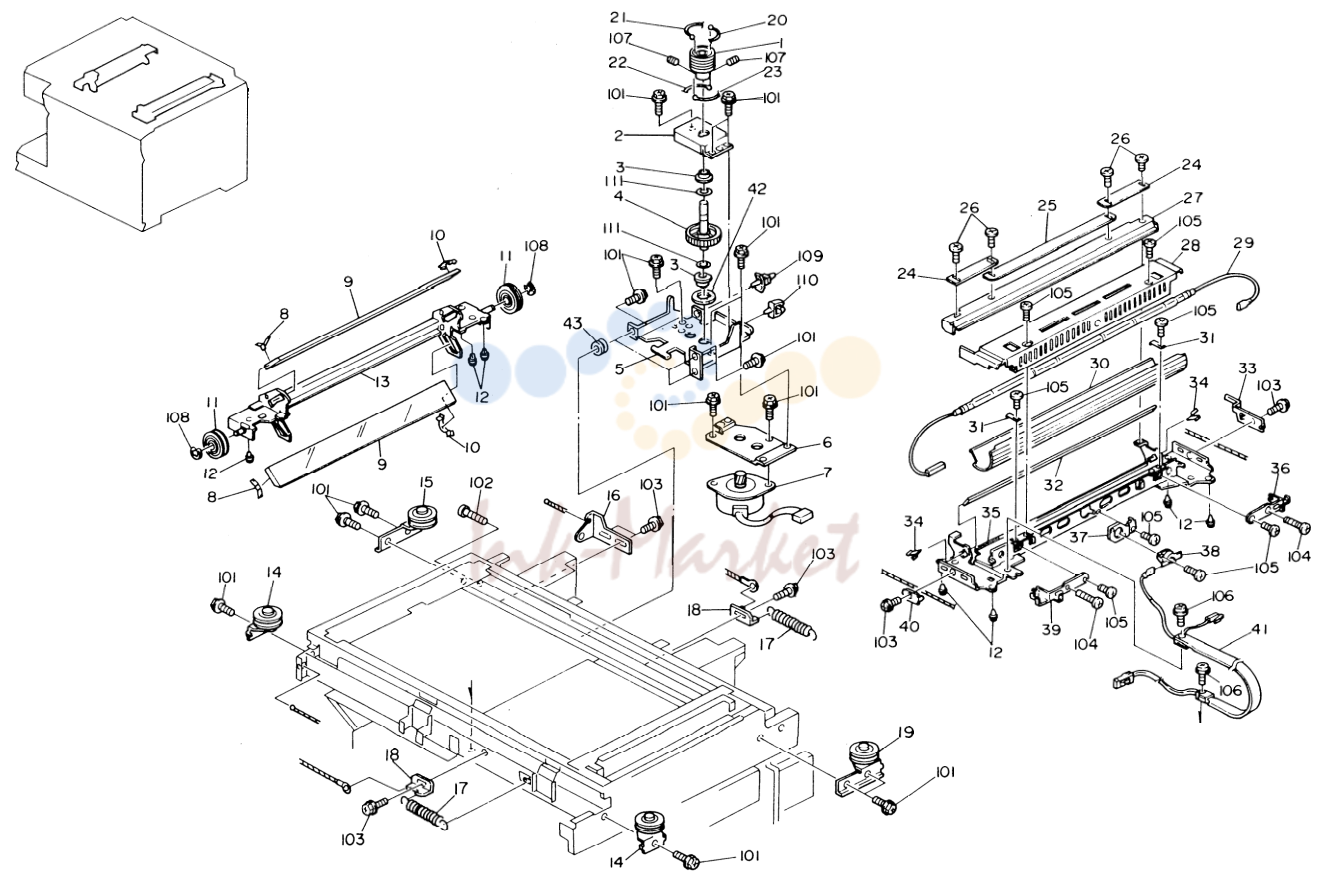

6. OPTICS I (A048) May 25, ’90

№	Артикул	Альт. артикул	Описание
1	A0481870 запросить цену →		Scanner Motor Pulley
35	A0481701 запросить цену →		1st Scanner
2	A0481740 запросить цену →		Upper Scanner Motor Bracket
36	A0481725 запросить цену →		Rear lamp Holder
3	AA082029 запросить цену →		Bushing - 6x1 3x5
37	A0481709 запросить цену →		Thermostat Holder
4	ABO10042 запросить цену →		Gear - 69Z
38	AW110011 запросить цену →		Thermostat 140”C AC120V 15A
39	A0481726 запросить цену →		Front bmp Holder
5	A0481742 запросить цену →		Middle Scanner Motor Bracket
6	A0481744 запросить цену →		Lower Scanner Motor Bracket
40	AO061708 запросить цену →		Front Wire Clamp
41	A0485370 запросить цену →		Exposure Lamp Harness
7	A0485214 запросить цену →		Scanner Drive Motor - DC30V
8	A0061721 запросить цену →		Front Spring Plate
42	A0481746 запросить цену →		Spacer -1 Ixl 7xl.5
9	AC030019 запросить цену →		2nd & 3rd Mirror
43	AA161067 запросить цену →		Cushion - Motor
10	A0061724 запросить цену →		Rear Spring Plate
11	AB032024 запросить цену →		Pulley - Scanner Wire
12	A0061705 запросить цену →		Scanner Shoe
13	A0481714 запросить цену →		2nd Scanner
14	A0481737 запросить цену →		Front Wire Pulley
15	A0481733 запросить цену →		Left Rear Wire Pulley
16	AO061745 запросить цену →		Wire Adjusting Plate
17	AO061744 запросить цену →		Wire Support Plate
18	AA060250 запросить цену →		Spring - Scanner Drive Wire
19	A0481731 запросить цену →		Rear Wire Pulley
20	AA050043 запросить цену →		Scanner Drive Wire - 1462mm
21	AA050042 запросить цену →		Scanner Drive Wire - 1807mm
22	AA050045 запросить цену →		Scanner Drive Wire -1011 mm
23	AA050044 запросить цену →		Scanner Drive Wire - 1458mm
24	A0271769 запросить цену →		Exposure Adjusting Plate - Side
101	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
25	A0271768 запросить цену →		Exposure Adjusting Plate - Center
26	54421702 запросить цену →		Small Screw - M3 4 102 0314 0250W Philips Pan Head Screw - M4x25
103	09514008W запросить цену →		Philips Screw with Flat Washer - M4x8
27	A0481706 запросить цену →		Reflector
28	A0481710 запросить цену →		Reflector Cover
104	03130100W запросить цену →		Philips Pan Head Screw - M3x1O
29	AX530006 запросить цену →		Exposure Lamp - 9N 300W
105	03130040W запросить цену →		Philips Pan Head Screw - M3x4
106	09513012W запросить цену →		Philips Screw with Flat Washer - M3XI
29	AX530007 запросить цену →		Exposure Lamp - 180V 330W
30	52051696 запросить цену →		Main Reflector 1 107 0754 0050E Hexagon Headless Set Screw - M4x5
31	54091705 запросить цену →		Clamp - Reflector 2 108 0720 0050E Retaining Ring - M5
32	54421710 запросить цену →		1 St Mirror 1 109 11050159 PCB Stud
33	A0061707 запросить цену →		Rear Wire Clamp 1 110 11050230 Clamp
34	A0481721 запросить цену →		Spring Plate A 2 111 08074127 Wave Washer

7. OPTICS II (A048) May 25, ’90

№	Артикул	Альт. артикул	Описание
1	A0481753 запросить цену →		Lens Shielding Seal
36	AG070004 запросить цену →		Magnet Catch Ass’y
37	AA150074 запросить цену →		Seal - 12x272
2	A0481754 запросить цену →		Lens Shielding Cover
3	A0481775 запросить цену →		Shielding Guide Plate 1 38 52051853 Mylar Seal - Base
39	AA063012 запросить цену →		Second Mirror Spring
4	AA050046 запросить цену →		Lens Drive Wire
5	A0481755 запросить цену →		Lens Shutter
6	A0481771 запросить цену →		Rear Shielding Plat
7	A0481773 запросить цену →		Front Shielding Plate
8	A0481751 запросить цену →		Lens Bracket
9	AC020058 запросить цену →		Lens Ass’y - 8/180
10	A0481788 запросить цену →		Cam Plate - Lens Shield
11	52151812 запросить цену →		Lens Drive Pulley
12	A0481757 запросить цену →		Lens Motor Bracket
13	A0485239 запросить цену →		Lens Motor - DC24V
14	A0481789 запросить цену →		Lens Cover
15	A0481808 запросить цену →		Rear Base Shielding Plate
16	A0481807 запросить цену →		Guide Plate - Lens Drive
17	A0061721 запросить цену →		Front Spring Plate
18	A0061724 запросить цену →		Rear Spring Plate
19	AC030026 запросить цену →		Mirror -1224
20	A0481782 запросить цену →		Mirror Shutter
21	A0481764 запросить цену →		Rack Gear - Mirror Drive
22	A0481761 запросить цену →		Mirror Bracket
23	AC030021 запросить цену →		5th Mirror
24	A0271705 запросить цену →		Mirror Guide
25	AB017129 запросить цену →		Gear - 20Z and 72Z
26	AB000014 запросить цену →		Gear - 48T
101	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
27	A0481767 запросить цену →		Mirror Motor Bracket
102	04130082W запросить цену →		Tapping Screw - M3x8
28	A0485237 запросить цену →		Mirror Motor - DC24V
103	09513006W запросить цену →		Philips Screw W/H Flat Washer - M3x6
29	A0481794 запросить цену →		6th Mirror Bracket
104	09513008W запросить цену →		Philips Screw with Flat Washer - M3x8
30	AC030025 запросить цену →		Mirror - L298
105	03130060W запросить цену →		Philips Pan Head Screw - M3x6
31	A0061722 запросить цену →		Spring Plate
106	03130140W запросить цену →		Philips Pan Head Screw - M3x14
32	A0481798 запросить цену →		6th Mirror Adjusting Bracket
33	A0061766 запросить цену →		Adjusting Cam
107	09513004W запросить цену →		Philips Screw with Flat Washer - M3x4
108	07200040E запросить цену →		Retaining Ring - M4
34	52151806 запросить цену →		Pulley
35	AA143264 запросить цену →		Puny Shaft 1 109 11050199 Clamp

8. CASSETTE AND MANUAL FEED TABLE (A048)

№	Артикул	Альт. артикул	Описание
1	A0062691 запросить цену →		Rear Side Fence
27	AA002079 запросить цену →		Decal Sheet - Small - A4
2	AA150063 запросить цену →		Side Fence Sheet
27	AA002084 запросить цену →		Decal Sheet - Small - LT
28	AF017004 запросить цену →		Rear Fence
3	A0482955 запросить цену →		Decal - Manual Feed
4	A0062681 запросить цену →		Front Side Fence
29	AA162051 запросить цену →		Cushion
5	54472927 запросить цену →		Friction Pad - B
6	A0482940 запросить цену →		Manual Feed Guide
7	A0482951 запросить цену →		Front Guide Holder
8	A0482946 запросить цену →		Manual Feed Table
9	54432713 запросить цену →		Wave Washer
10	52152691 запросить цену →		Brake
11	52152687 запросить цену →		Gear - 16T
12	A0062699 запросить цену →		Spacer - 5.1x20mm
13	A0482945 запросить цену →		Manual Feed Cover
14	A0482938 запросить цену →		Paper Guide - Manual Feed Table
15	A0062698 запросить цену →		Side Fence Gear
16	A0482937 запросить цену →		Fixed Plate - Manual Feed Table
17	A0482947 запросить цену →		Decal - Paper Size - LT
17	A0482948 запросить цену →		Decal - Paper Size - A4
18	A0482927 запросить цену →		Cam - Manual Feed Table
19	A0082737 запросить цену →		Small Cassette Cover
20	A0482908 запросить цену →		Rear Side Fence
21	AA002010 запросить цену →		Decal - Paper Level
22	A0482904 запросить цену →		Front Side Fence
23	A0482913 запросить цену →		Bottom Plate
24	52152713 запросить цену →		Bottom Plate Pad
25	52052979 запросить цену →		Actuator - 11x8 1/2
25	52052996 запросить цену →		Actuator -8 1/2x1 1 R
25	52052962 запросить цену →		Actuator - A4R
25	52052964 запросить цену →		Actuator - A4S 1 101 0344 0060F Philips Truss Head Screw - M4x6
25	52052966 запросить цену →		Actuator - A5R 1 102 0443 0060W Hexagon Head Tapping Screw - M3x6
25	52052967 запросить цену →		Actuator - A5 1 103 0965 4008W Tapping Screw with Flat Washer - M4x8
25	52052979 запросить цену →		Actuator - 11x8 1/2 1 104 0805 0073 Retaining Ring - M5
25	52052993 запросить цену →		Actuator -8 1/2X5 1/2 1 105 0965 4010W Tapping Screw with Flat Washer - M4x10

9. PAPER FEED AND REGISTRATION 1 (A048) May 25, ’90

№	Артикул	Альт. артикул	Описание
36	AA060261 запросить цену →		Spring
1	A0487684 запросить цену →		Development Rail
2	A0485226 запросить цену →		Pre-Transfer Lamp
37	AW020024 запросить цену →		Photointerruptor
38	A0482569 запросить цену →		Photo Interrupter Bracket
3	A0487689 запросить цену →		Stay - Development Rail
4	AA150203 запросить цену →		Mylar Seal - 80x20 1 39 54472681 Snap Ring
5	A0483913 запросить цену →		Upper Transfer Guide 1 40 52152621 Snap Ring - M6
6	AA060254 запросить цену →		Spring - Upper Transfer Guide
41	A0092751 запросить цену →		Knob - Registration Roller
7	A0483898 запросить цену →		Lower Transfer Guide 1 42 52052865 Bushing - Paper Feed Roller
8	AF020151 запросить цену →		Lower Registration Roller 1 43 53041639 Bushing - 8mm
9	AF021039 запросить цену →		Upper Registration Roller
10	AA080064 запросить цену →		Bushing - Front Registration Roller
11	52062684 запросить цену →		Shoulder Screw - M3
12	54422754 запросить цену →		Spring - Registration Roller
13	50530223 ✓ в наличии		Bushing - 8mm
14	AG051071 запросить цену →		Knob - Registration Guide Plate
15	AG050047 запросить цену →		Drive Roller Knob
16	AB013445 запросить цену →		Gear - 30Z
17	AA143268 запросить цену →		Middle Drive Roller Shaft
18	A0482628 запросить цену →		Separation Support Plate
19	A0482295 запросить цену →		Drum Guide Roller
20	A0482625 запросить цену →		Separation Guide Plate
21	AF030002 ✓ в наличии		Pick-up Roller
22	AB013079 запросить цену →		Gear - 21T
23	A0482589 запросить цену →		Pick-up Bracket
24	AA060262 запросить цену →		Spring
25	AA140286 запросить цену →		1st Feed Shaft
26	A0482576 запросить цену →		Middle Registration Guide
27	AA020001 запросить цену →		Drawer Tray Magnet
28	AB040005 запросить цену →		Paper Feed Clutch
29	AA080065 запросить цену →		Bushing - Rear Registration Roller
101	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
30	AF031006 запросить цену →		Feed Roller
31	54472768 запросить цену →		Stepped Screw - M3 1 102 0313 0040W Philips Pan Head Screw - M3x4
32	AX200041 запросить цену →		Magnetic Clutch
103	09514006W запросить цену →		Philips Screw With Flat Washer - M4x6
33	A0482065 запросить цену →		PTL Support Plate
104	03130300W запросить цену →		Philips Pan Head Screw - M3x30
34	A0482571 запросить цену →		Lower Registration Guide
105	07200040W запросить цену →		Retaining Ring - M4
106	07200060W запросить цену →		Retaining Ring - M6
35	A0482562 запросить цену →		Upper Registration Guide

10. PAPER FEED AND REGISTRATION II (A048) May 25, ’90

№	Артикул	Альт. артикул	Описание
36	AB013173 запросить цену →		Gear -382
1	A0489004 запросить цену →		Semicircular Feed Roller - 4pcs/set
37	A0482722 запросить цену →		Paper Feed Solenoid Bracket
2	A0482885 запросить цену →		Paper Retainer
3	A0482882 запросить цену →		Paper Feed Shaft
38	A0485256 запросить цену →		Paper Feed Solenoid
4	A0482883 запросить цену →		Paper Feed Bracket
39	AB013446 запросить цену →		Gear - 18Z
40	AB040006 запросить цену →		Middle Drive Clutch
5	A0482884 запросить цену →		Paper Feed Rivet
41	AF020152 запросить цену →		Middle Drive Roller
6	AA020003 запросить цену →		Slide Lever Magnet
7	A0482655 запросить цену →		Transport Guide Plate
8	A0481356 запросить цену →		Decal - Al
9	AG051070 запросить цену →		Middle Guide Plate Knob
10	A0482661 запросить цену →		Knob Bracket
11	A0482710 запросить цену →		Drive Shaft - Paper Feed
12	A0482601 запросить цену →		Middle Guide Plate
13	50530709 запросить цену →		Bushing - 6x10x6mm
14	50530447 запросить цену →		Bushing - M6
15	AA140290 запросить цену →		Separation Drive Shaft
16	AB013420 запросить цену →		Gear - 18Z
17	AA140287 запросить цену →		Separation Pressure Shaft
18	AA080063 запросить цену →		Bushing - 12x16x7
19	54472695 запросить цену →		Input Hub
20	AA066105 запросить цену →		Release Spring
21	54472676 запросить цену →		Output Hub
22	54472678 запросить цену →		Slip Clutch Cover
23	52062605 ✓ в наличии		Separation Roller
24	54472681 запросить цену →		Snap Ring
25	A0482596 запросить цену →		Paper Feed Stay 1 .
26	AW500010 запросить цену →		Push Switch
27	A0485314 запросить цену →		Harness - Paper Size Sensor 1 101 0443 0060w Hexagon Head Tapping Screw - M3x6
102	03140080W запросить цену →		Philips Pan Head Screw - M4x8
28	A0482612 запросить цену →		Pressure Roller
29	AA063148 запросить цену →		Pressure Spring
103	03230050W запросить цену →		Philips Sunken Head Screw - M3x5
30	AA140288 запросить цену →		Lift Arm Shaft
104	09513006W запросить цену →		Philips Screw W/H Flat Washer - M3x6
105	06320100G запросить цену →		Pin - 2x10mm
31	A0482643 запросить цену →		Cassette Bottom Lever
106	07200040E запросить цену →		Retaining Ring - M4
32	A0485262 запросить цену →		Paper Feed Clutch
33	50530223 ✓ в наличии		Bushing - 8mm
107	07200060E запросить цену →		Retaining Ring - M6
108	07200030E запросить цену →		Retaining Ring - M3
34	52032679 запросить цену →		Pinion Tightening Screw - M4x5
35	AB013421 запросить цену →		Gear - 18Z 1 109 08053385 Bushing - 6mm

11. 11 PAPER FEED AND REGISTRATION Ill (A048) May 25, ’90

№	Артикул	Альт. артикул	Описание
1	A0482664 запросить цену →		Front Guide Plate Holder
101	04430060W запросить цену →		Hexagon Head Tapping Screw - M3x6
102	03130040W запросить цену →		Philips Pan Head Screw - M3x4
2	A0482665 запросить цену →		Rear Guide Plate Holder
3	AB017156 запросить цену →		Pulley - 44Z
103	03130060W запросить цену →		Philips Pan Head Screw - M3x6
4	AB017157 запросить цену →		Gear - 32Z and 35Z
104	08025085 запросить цену →		Tapping Screw - M4x8
5	A0482719 запросить цену →		Pick-up Solenoid Lever
105	09513020W запросить цену →		Philips Screw with Flat Washer - M3x20
106	07200040E запросить цену →		Retaining Ring - M4
6	A0482718 запросить цену →		Pick-up Solenoid Bracket
7	A0482715 запросить цену →		Pick-up Solenoid Ass’y
107	07200060E запросить цену →		Retaining Ring - M6
8	AW500012 запросить цену →		Push Switch
108	07200030E запросить цену →		Retaining Ring - M3
9	A0482951 запросить цену →		Front Guide Holder 1 109 11050199 Clamp
10	A0482734 запросить цену →		Cassette Release Arm 1 110 11050230 Clamp
11	AA060268 запросить цену →		Release Arm Spring 1 111 11050159 PCB Stud
12	AA132115 запросить цену →		Collar - Cam Follower
13	AB017158 запросить цену →		Gear - 14Z
14	A0485260 запросить цену →		Paper Lift Clutch
15	AB017159 запросить цену →		Gear - 16Z
16	AA132116 запросить цену →		Collar -8
17	A0482731 запросить цену →		Release Arm
18	AA060134 запросить цену →		Lever Spring
19	AA132117 запросить цену →		Collar - Clutch
20	A0482755 запросить цену →		Drive Solenoid
21	54472743 запросить цену →		Lever Spring
22	A0482751 запросить цену →		Drive Solenoid Bracket
23	A0482750 запросить цену →		Drive Solenoid Ass’y
24	A0482675 запросить цену →		Cam - Lower Right Cover
25	A0485857 запросить цену →		Main Board Bracket 1 .
26	AG070004 запросить цену →		Magnet Catch Ass’y
27	AF022042 запросить цену →		Middle Pressure Roller
28	A0482679 запросить цену →		Spring Plate
29	A0482672 запросить цену →		Lower Right Cover
30	AA060263 запросить цену →		Spring - Clutch
31	54422117 запросить цену →		Shoulder Screw - Hinge

12. PAPER TRAY (A048)

№	Артикул	Альт. артикул	Описание
1	A0482897 запросить цену →		Decal - Paper Tray
31	AF014004 запросить цену →		Rear Corner Separator
32	A0482819 запросить цену →		Registration Adjustment Plate
2	A0482856 запросить цену →		End Fence Scale - LT
2	A0482857 запросить цену →		End Fence Scale - A4
33	A0482835 запросить цену →		Side Fence Gear
2	A0482855 запросить цену →		End Fence Scale - A4/B4
34	52152687 запросить цену →		Gear - 16T
3	A0482828 запросить цену →		End Fence Stopper 1 35 “
35	A0062699 запросить цену →		Spacer - 5.1x20mm
4	AA063156 запросить цену →		Spring - End Fence Stopper
36	A0482803 запросить цену →		End Fence Ass’y
5	A0482824 запросить цену →		End Fence Cover
6	A0482876 запросить цену →		End Fence
7	A0482896 запросить цену →		Decal - Left Scale - LT
7	A0482895 запросить цену →		Decal - Left Scale - A4
7	A0482894 запросить цену →		Decal - Left Scale - A4/B4
8	A0482838 запросить цену →		Nylon Rivet
9	A0482832 запросить цену →		Paper Size Actuator - LT
9	A0482831 запросить цену →		Paper Size Actuator - A4
10	AA063146 запросить цену →		Spring - Paper Feed Pressure
11	AA063147 запросить цену →		Spring - Bottom Plate
12	AF010022 запросить цену →		Paper Tray
13	A0482839 запросить цену →		Paper Size Actuator Arm
14	A0482811 запросить цену →		Front Cover - Paper Tray
15	A0482840 запросить цену →		Release Shaft
16	A0482854 запросить цену →		Bottom Seal - Paper Tray
17	AF011009 запросить цену →		Bottom Plate
18	AA001173 запросить цену →		Decal - Bottom Plate
19	AF013001 запросить цену →		Bottom Plate Pad 2 .
20	AA148230 запросить цену →		Pin - Bottom Plate
21	A0482842 запросить цену →		Lock Arm
101	03440080D запросить цену →		Philips Truss Head Screw - M4x8
22	AA063081 запросить цену →		Spring
102	09653008W запросить цену →		Tapping Screw With Flat Washer - M3x8
23	A0482817 запросить цену →		Side Fence Stopper
103	09653008F запросить цену →		Tapping Screw with Flat Washer - M3x8
24	AA148302 запросить цену →		Shaft
25	AA143288 запросить цену →		Stepped Screw
104	04130082W запросить цену →		Tapping Screw - M3x8
26	AF014003 запросить цену →		Front Corner Separator 1 105 08025085 Tapping Screw - M4x8
106	07200025E запросить цену →		Retaining Ring - M2.5
27	AF016036 запросить цену →		Front Side Fence
28	AG070004 запросить цену →		Magnet Catch Ass’y
107	07200030E запросить цену →		Retaining Ring - M3
29	AF016038 запросить цену →		Rear Side Fence 1 108 08050073 Retaining Ring - M5

13. DURM SECTION (A048) May 25, ’90 I

№	Артикул	Альт. артикул	Описание
1	A0482270 запросить цену →		Left Drum Stay
36	AA060255 запросить цену →		Spring - Rear Charge Corona Grid
2	A0482275 запросить цену →		Front Transport Bracket
37	AD023060 запросить цену →		Right Main Corona Unit Casing
3	A0482276 запросить цену →		Ring - Transport Bracket
38	A0482008 запросить цену →		Charge Corona Unit
39	A0062055 запросить цену →		Charge Corona Cleaner
4	A0482278 запросить цену →		Rear Transport Bracket
40	AD023059 запросить цену →		Left Main Corona Unit Casing
5	A0062274 запросить цену →		Pick-off Pawl Shaft
41	A0082087 запросить цену →		Cleaner
6	A0482273 запросить цену →		Pick-off Pawl Bracket
7	AA063106 запросить цену →		Spring - Pick-off Pawi
8	A0062270 запросить цену →		Pick-off Pawl
9	A0065222 запросить цену →		ID Sensor Board
10	A0062278 запросить цену →		Sensor Holder
11	A0482268 запросить цену →		Upper Left Drum Stay
12	A0482281 запросить цену →		Rear Drum Side Plate
13	A0069510 ✓ в наличии		Drum
14	A0062280 запросить цену →		Drum Guide
15	A0482269 запросить цену →		Right Drum Stay
16	A0482261 запросить цену →		Front Drum Side Plate
17	A0482259 запросить цену →		Drum Support Plate
18	A0062260 запросить цену →		Drum Holder
19	AA132074 запросить цену →		Knob Collar
20	AG050031 запросить цену →		Drum Shaft Knob
21	54422110 запросить цену →		Plug - Corona Unit
22	A0062118 запросить цену →		Rear Cover - Charge Corona
23	AD022178 запросить цену →		Rear End Block - Main Corona
24	54422108 запросить цену →		Spring - Corona Wire
25	A0062121 запросить цену →		Cleaner Holder 1 .
26	A0062122 запросить цену →		Cieaner Stay
101	04130062W запросить цену →		Tapping Screw - M3x6
102	03130040W запросить цену →		Philips Pan Head Screw - M3x4
27	A0062123 запросить цену →		Cleaner Stopper .
28	A0062117 запросить цену →		Front Cover - Charge Corona 1 103 0314 0100w Philips Pan Head Screw - M4X10
29	A0062114 запросить цену →		Grid Anchor 1 104 0314 0200W Philips Pan Head Screw - M4x20
30	A0489001 запросить цену →		Charge Corona Wire -1 Opts/set
105	04130082W запросить цену →		Tapping Screw - M3x8
31	A0306231 запросить цену →		Corona Wire Ring
106	09514006W запросить цену →		Philips Screw With Flat Washer - M4x6
32	AA060141 запросить цену →		Spring - Charge Corona Grid 2 107 09713006W Philips Polycarbonate Screw - M3x6
33	AD022187 запросить цену →		Front End Block - Charge Corona 1 108 03150250W Philips Pan Head Screw - M5x25
34	54422069 запросить цену →		Plastic Screw - Main Corona 1 109 08050077 Retaing Ring -M3
110	09513005W запросить цену →		Philips Screw with Flat Washer - M3x5
35	A0062111 запросить цену →		Charge Corona Grid

Каталог очень большой (1145 позиций). Показаны первые 13 узлов со схемами; полный список доступен по запросу.
