Ricoh FT 4415 — каталог запчастей со схемами

Содержание

1. EXTERIOR I (A075)
2. EXTERIOR II (A075)
3. OPERATION PANEL (A075)
4. PLATEN COVER (A075)
5. OPTICS I (A075)
6. OPTICS II (A075)

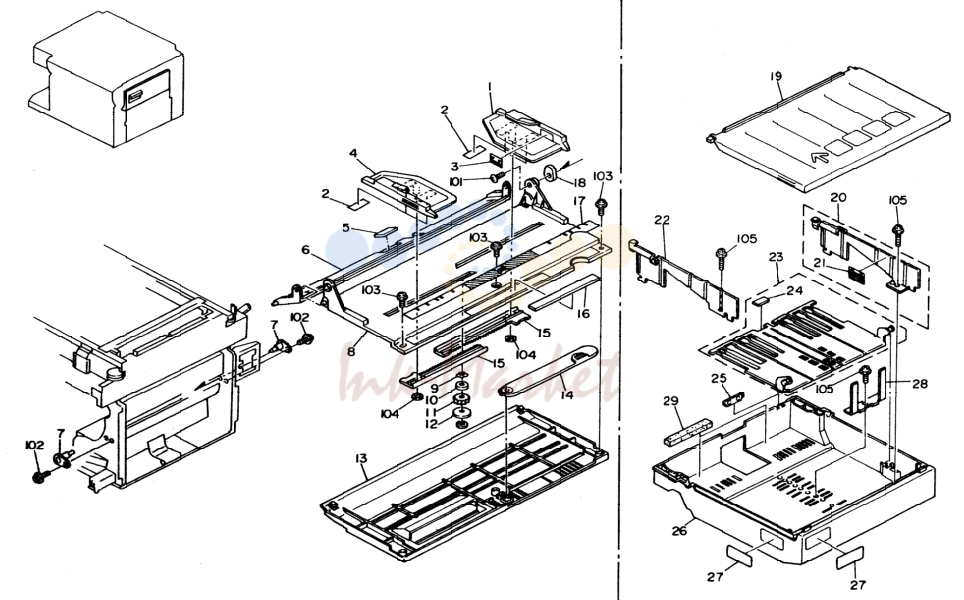

7. CASSETTE AND MANUAL FEED TABLE (A075)

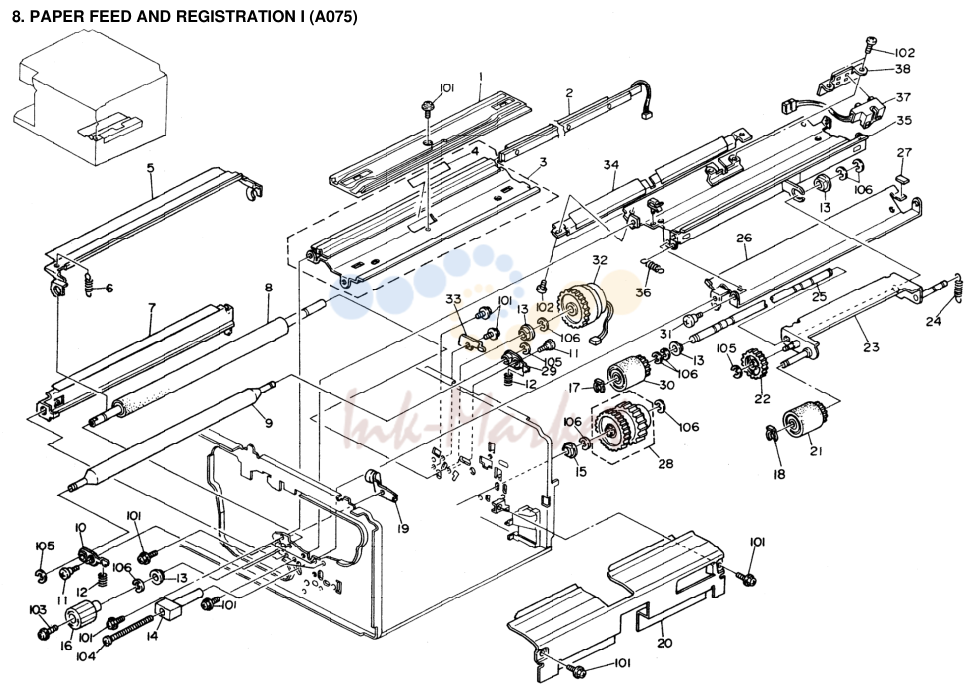

8. PAPER FEED AND REGISTRATION I (A075)

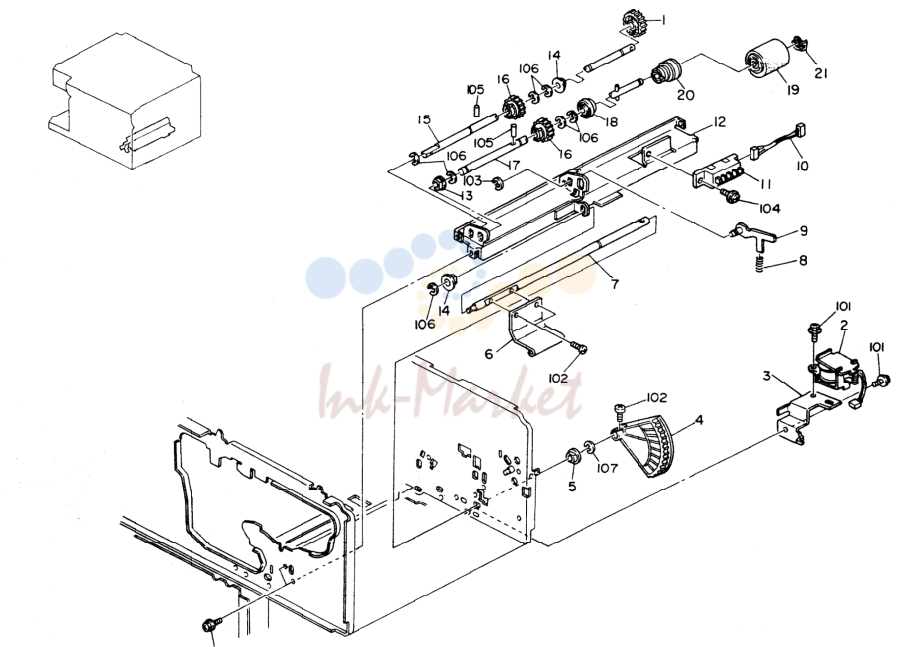

9. PAPER FEED AND REGISTRATION II (A075)

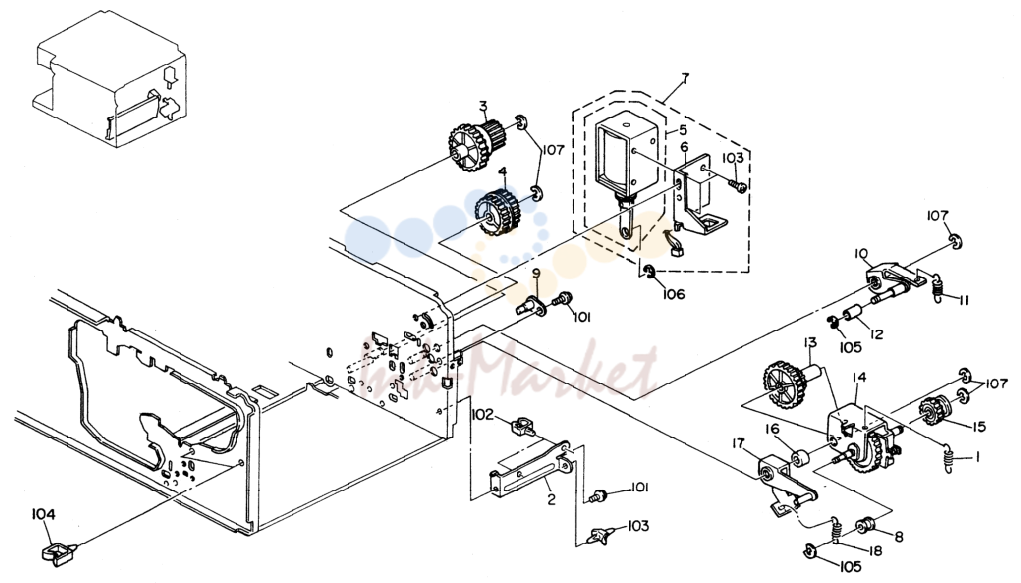

10. PAPER FEED AND REGISTRATION III (A075)

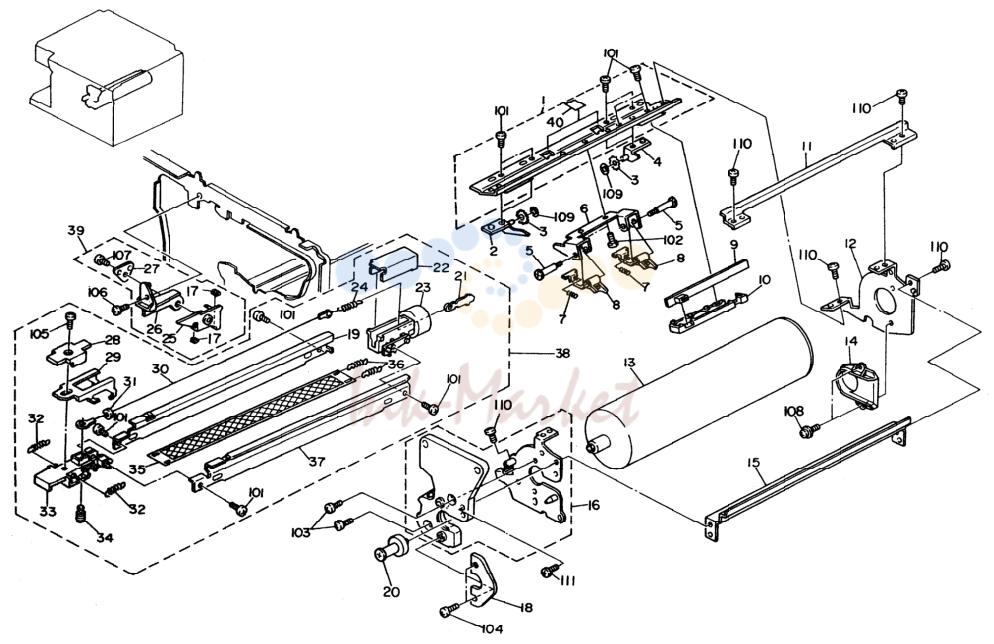

11. DRUM SECTION (A075)

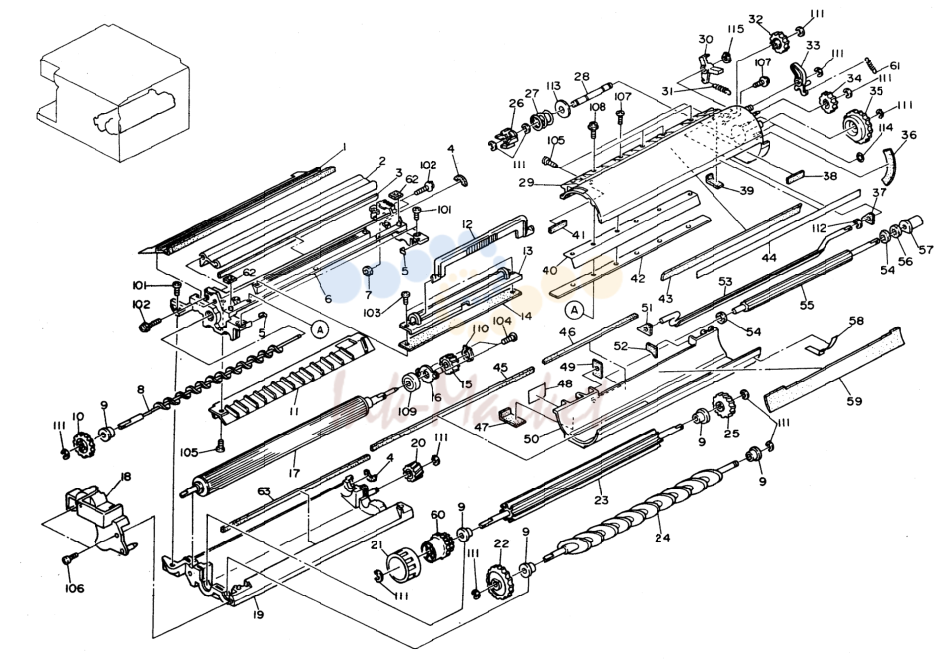

12. DEVELOPMENT UNIT (A075)

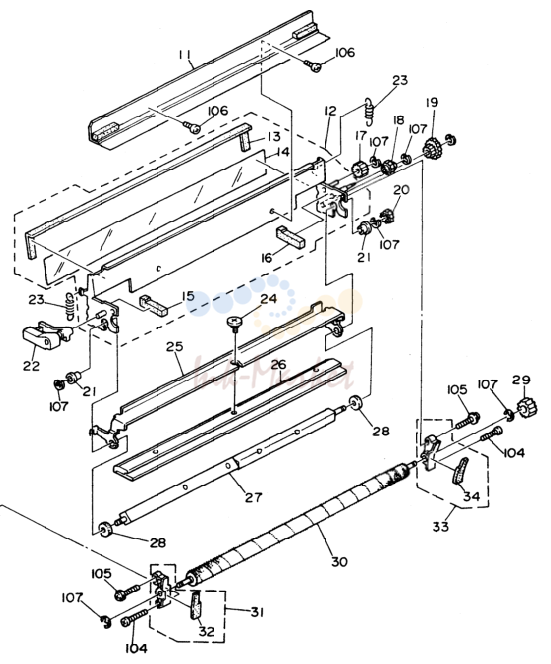

13. CLEANING UNIT (A075)

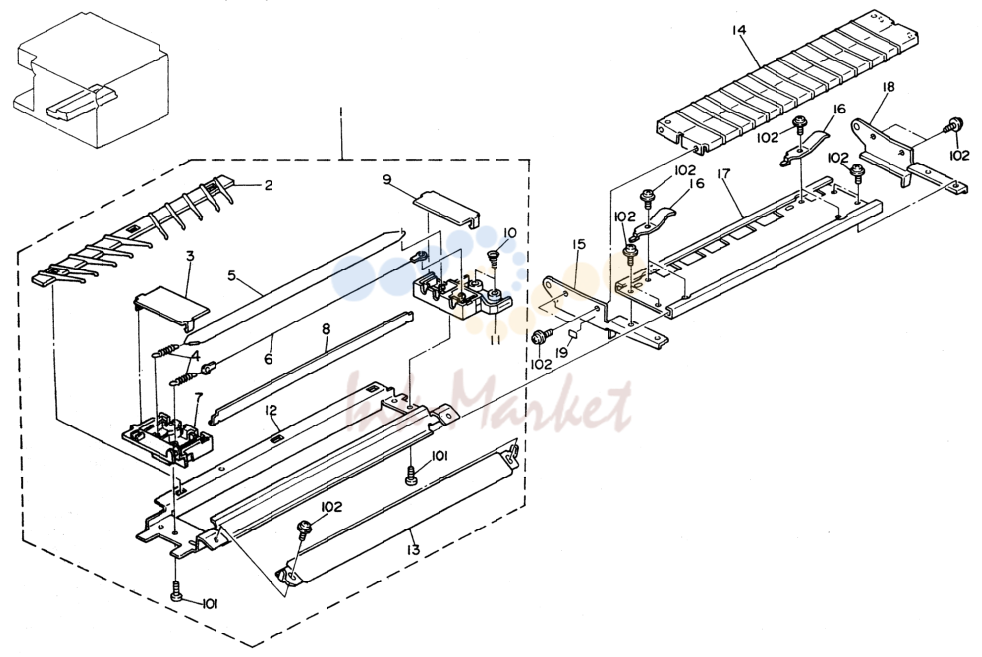

14. TRANSPORT SECTION (A075)
15. FUSING SECTION (A075)
16. PAPER EXIT SECTION (A075)
17. FRAME I (A075)
18. FRAME II (A075)
19. DRIVE SECTION I (A075)
20. DRIVE SECTION II (A075)
21. ELECTRICAL SECTION (A075)
22. MAIN BOARD (A075)
23. DC DRIVE BOARD (A075)
24. AC DRIVE BOARD - 115V (A075)
25. AC DRIVE BOARD - 220/240V (A075)
26. HARNESS I (A075)
27. HARNESS II (A075)
28. NARNESS - RIGHT (A075)
29. OPTICS HARNESS (A075)
30. AC HARNESS (A075)
31. HARNESS - RIGHT MIDDLE (A075)
32. DECAL (A075)
33. SPECIAL TOOL (A075)

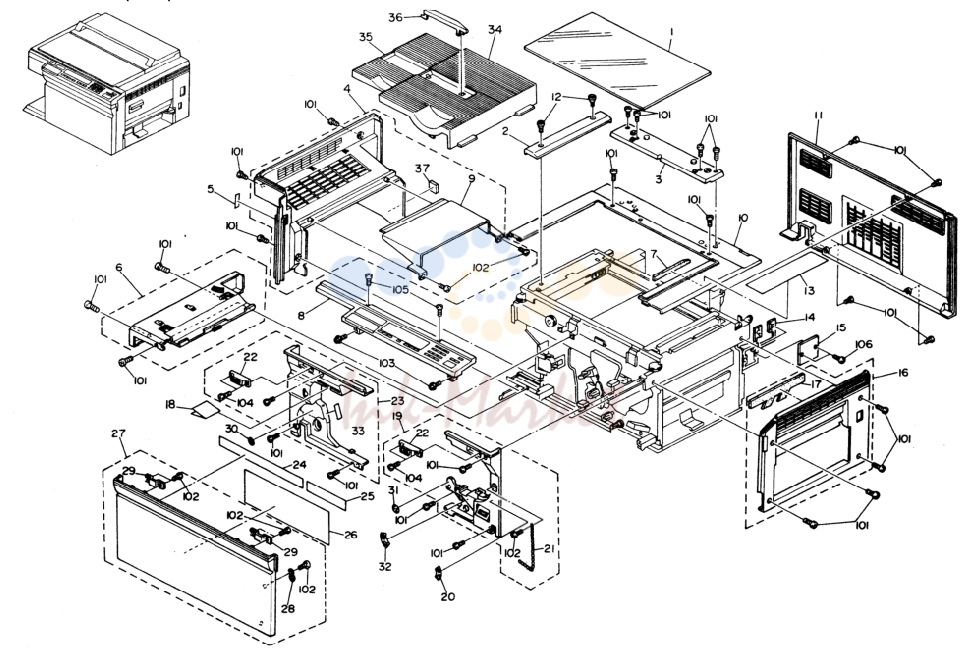

1. EXTERIOR I (A075)

№	Артикул	Описание
1	A0481360 запросить цену →	Decal - C2
2	AC041041 запросить цену →	Left Original Scale - LT
32	A0481358 запросить цену →	Decal - B
33	52144970 запросить цену →	Caution Decal - High Temperature - 220/240V
2	AC041042 запросить цену →	Left Original Scale - A4
33	52144972 запросить цену →	Caution Decal - High Temperature - 115V
3	A0541885 запросить цену →	Original Holder
34	A0484450 запросить цену →	Copy Tray - Base
4	A0751257 запросить цену →	Left Cover
5	A0481367 запросить цену →	Decal - Switch
35	A0484460 запросить цену →	Copy Tray - Slide
6	A0751273 запросить цену →	Lower Left Cover
36	A0484470 запросить цену →	Copy Tray - Guide
7	A0481381 запросить цену →	Filter - Upper Cover
37	A0481383 запросить цену →	Left Cover Pad
8	A0755550 запросить цену →	Operation Panel Ass’y - LT
8	A0755650 запросить цену →	Operation Panel Ass’y - A4
9	A0481384 запросить цену →	Left Cover Guide
10	A0481347 запросить цену →	Upper Cover -AA.
10	A0541347 запросить цену →	Upper Cover
11	A0751313 запросить цену →	Rear Cover
12	AA143070 запросить цену →	Shoulder Screw - M2x2
13	A0751366 запросить цену →	Decal - Operating Instruction - LT
13	A0751386 запросить цену →	Decal - Operating Instruction - A4
14	54201515 запросить цену →	Plate - Key Counter
15	A0061352 запросить цену →	Key Counter Cover
16	A0751277 запросить цену →	Right Cover
17	A0481380 запросить цену →	Filter - Right Cover
18	A0486684 запросить цену →	Service Table Sheet - English
19	A0751334 запросить цену →	Right Inner Cover
20	A0481369 запросить цену →	Decal - Toner Cartridge Lock
21	A0481285 запросить цену →	Front Cover Stopper
22	AG070004 запросить цену →	Magnet Catch Ass’y
23	A0481338 запросить цену →	Left Inner Cover - 115V
23	A0481332 запросить цену →	Left Inner Cover - 220/240V
24	A0481364 запросить цену →	Decal - Toner Casing
25	A0481365 запросить цену →	Decal - Development Unit
101	03530060F запросить цену →	Philips Truss Head Screw - M3x6
102	04130082W запросить цену →	Tapping Screw - M3x8
26	A0751363 запросить цену →	Decal - Jam
103	03440060W запросить цену →	Philips Truss Head Screw - M4x6
27	A0751286 запросить цену →	Front Cover
28	A0171288 запросить цену →	Hook
104	08025085 запросить цену →	Tapping Screw - M4x8
29	A0481311 запросить цену →	Magnet Plate
105	03440060D запросить цену →	Philips Truss Head Screw - M4x6
106	03230060W запросить цену →	Philips Sunken Head Screw - M3x6
30	A0481361 запросить цену →	Decal - D1

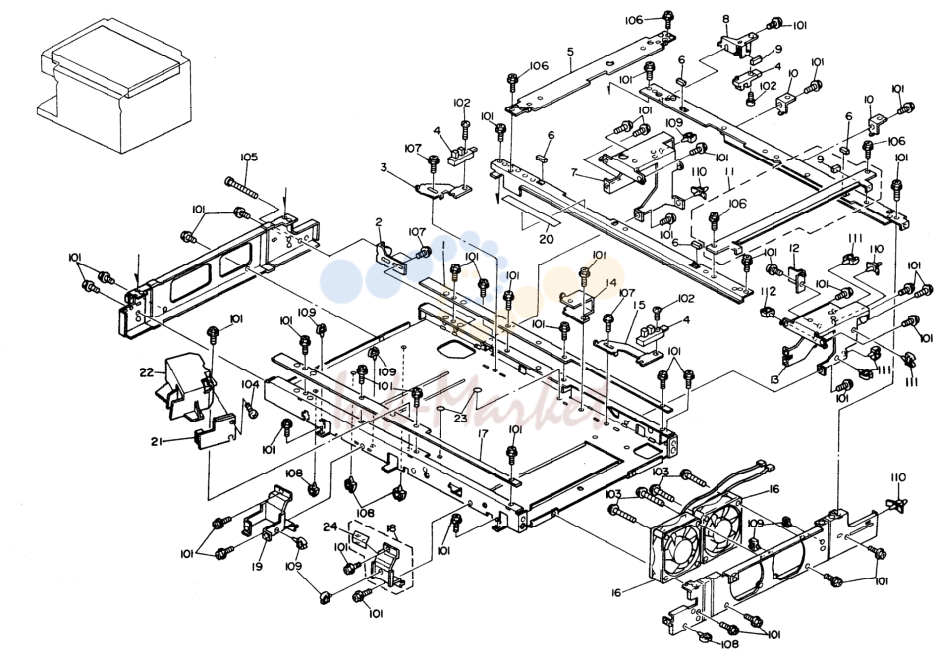

2. EXTERIOR II (A075)

№	Артикул	Описание
1	A0751817 запросить цену →	Scanner Slide Rail
101	04430060W запросить цену →	Hexagon Head Tapping Screw - M3x6
102	03140100W запросить цену →	Philips Pan Head Screw - M4x10
2	A0061745 запросить цену →	Wire Adjusting Plate
3	A0481784 запросить цену →	Lens Sensor Bracket
103	09513030W запросить цену →	Philips Screw with Flat Washer - M3x30
4	AW020022 запросить цену →	Photointerruptor
104	04130082W запросить цену →	Tapping Screw - M3x8
5	A0481840 запросить цену →	Scale Bracket
105	03140250W запросить цену →	Philips Pan Head Screw - M4x25
6	52151924 запросить цену →	Cushion
106	03130060W запросить цену →	Philips Pan Head Screw - M3x6
107	09514008W запросить цену →	Philips Screw with Flat Washer - M4x8
7	A0541835 запросить цену →	Left Bracket - Platen Cover
108	11050230 запросить цену →	Clamp
8	A0481739 запросить цену →	Photointerruptor Bracket
9	52051768 запросить цену →	Rubber Seal - Mirror
109	11050199 запросить цену →	Clamp
10	A0481836 запросить цену →	Platen Cover Bracket
110	11050159 запросить цену →	PCB Stud
111	11050231 запросить цену →	Clamp
11	A0751841 запросить цену →	Right Contact Stay
12	A0481833 запросить цену →	Upper Bracket
112	11050197 запросить цену →	Clamp
13	A0541834 запросить цену →	Right Bracket - Platen Cover
14	A0481792 запросить цену →	Lens Cover Bracket
15	A0481786 запросить цену →	Sensor Drive Bracket
16	AX640019 запросить цену →	Fan Motor DC24V/3W
17	A0751818 запросить цену →	Scanner Slide Rail
18	A0481837 запросить цену →	Right Guide Bracket
19	A0481839 запросить цену →	Left Guide Bracket
20	AA150029 запросить цену →	Seal - 0.2x15x40
21	A0485110 запросить цену →	Optics Control Board
22	A0751777 запросить цену →	Cover - ADS Sensor
23	52051853 запросить цену →	Mylar Seal - Base
24	A0481843 запросить цену →	Seal

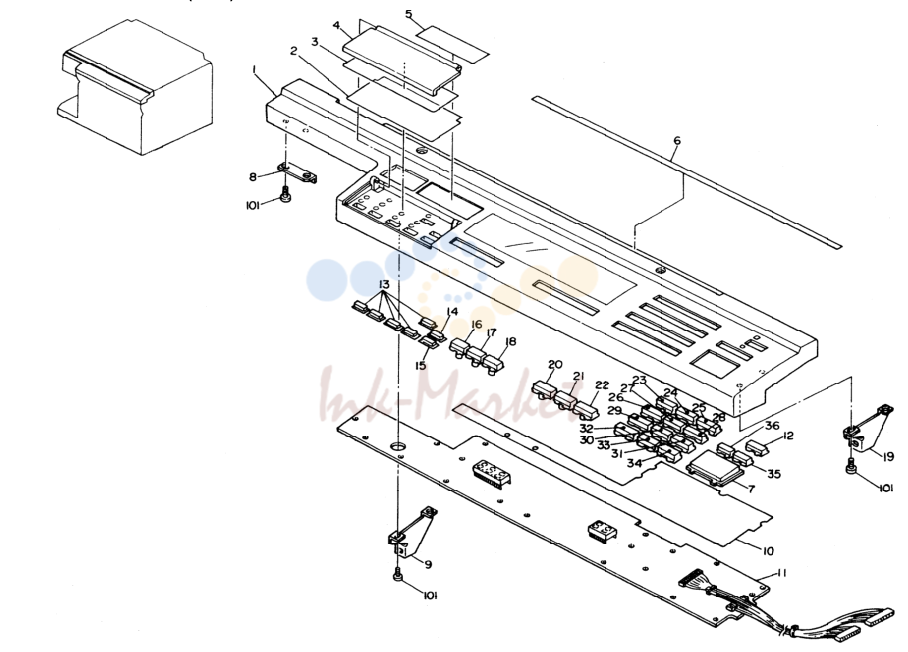

3. OPERATION PANEL (A075)

№	Артикул	Описание
30	A0481468 запросить цену →	Key Top
1	A0751451 запросить цену →	Operation Panel Cover - LT
1	A0481453 запросить цену →	Operation Panel Cover - A4
31	A0481469 запросить цену →	Key Top
2	A0751490 запросить цену →	Sheet - Operation Panel - LT
32	A0481470 запросить цену →	Key Top
2	A0751495 запросить цену →	Sheet - Operation Panel - A4
33	A0481471 запросить цену →	Key Top - Point
3	A0751492 запросить цену →	Decal - Enter - LT
34	A0481460 запросить цену →	Key Top - C/S
3	A0481497 запросить цену →	Decal - Enter - A4
35	A0481458 запросить цену →	Key Top - Interrupt
36	A0481459 запросить цену →	Key Top - Enter
4	A0481454 запросить цену →	Key Top Cover
5	A0481491 запросить цену →	Decal - Size Magnification - LT
5	A0481496 запросить цену →	Decal - Size Magnification - A4
6	A0481493 запросить цену →	Decal - Size Scale - LT
6	A0481498 запросить цену →	Decal - Size Scale - A4
7	A0481456 запросить цену →	Key Top - Start
8	A0485810 запросить цену →	Left Operation Panel Bracket
9	A0485812 запросить цену →	Right Operation Panel Bracket
10	A0751501 запросить цену →	Mylar Sheet
11	A0751500 запросить цену →	Operation Panel Board - LT
11	A0751503 запросить цену →	Operation Panel Board - A4
12	A0481457 запросить цену →	Key Top - Clear Mode
13	A0481481 запросить цену →	Key Top
14	A0481479 запросить цену →	Key Top - Zoom Up
15	A0481480 запросить цену →	Key Top - Zoom Down
16	A0481478 запросить цену →	Key Top - Reduce
17	A0481477 запросить цену →	Key Top - Enlarge
18	A0481476 запросить цену →	Key Top - Full Size
19	A0485811 запросить цену →	Operation Panel Bracket
20	A0481474 запросить цену →	Key Top - Lighter
21	A0481473 запросить цену →	Key Top - Darker
22	A0481472 запросить цену →	Key Top - ADS
23	A0481461 запросить цену →	Key Top
24	A0481462 запросить цену →	Key Top
25	A0481463 запросить цену →	Key Top
26	A0481464 запросить цену →	Key Top
101	04130082W запросить цену →	Tapping Screw - M3x8
27	A0481465 запросить цену →	Key Top

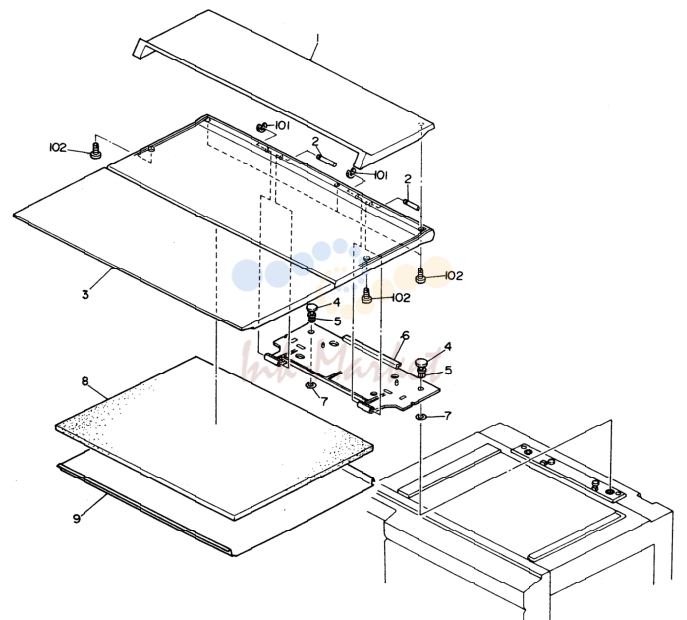

4. PLATEN COVER (A075)

№	Артикул	Описание
1	A0271365 запросить цену →	Original Holder
102	04130082W запросить цену →	Tapping Screw - M3x8
2	52161374 запросить цену →	Hinge Shaft - Platen Cover
3	A0541881 запросить цену →	Platen Cover
4	52161373 запросить цену →	Ratch - Plunger
5	52161372 запросить цену →	Ratch - Grommet
6	A0171924 запросить цену →	Flex Hinge - Platen Cover
7	52031359 запросить цену →	Platen Cover Washer
8	A0271368 запросить цену →	Platen Cover Pad
9	A0279500 запросить цену →	Platen Cover Sheet - 10 Sheets/Set

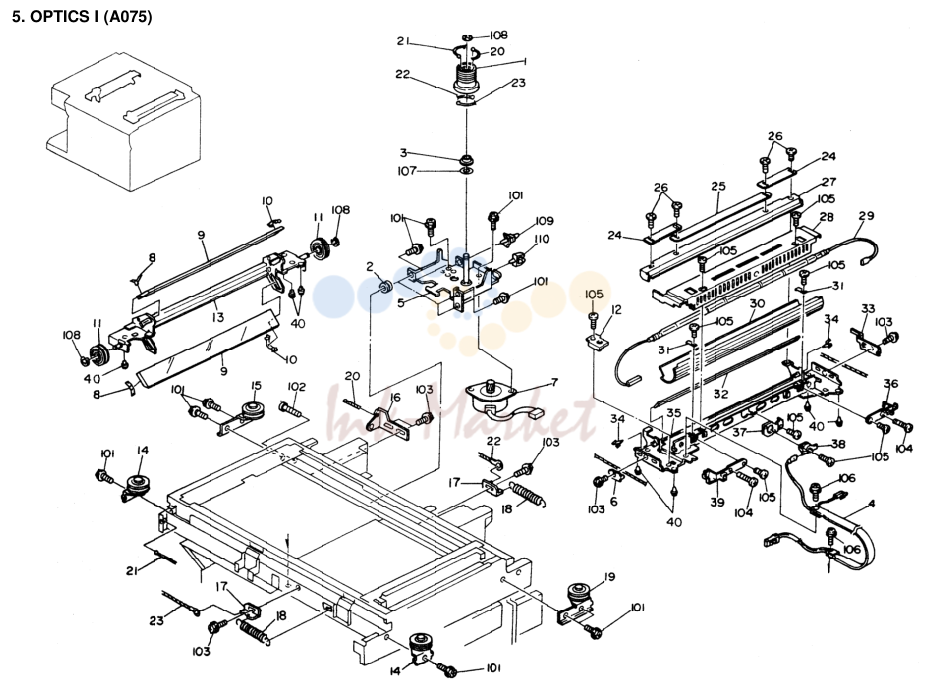

5. OPTICS I (A075)

№	Артикул	Описание
1	A0751870 запросить цену →	Scanner Motor Pulley
35	A0481701 запросить цену →	1st Scanner
2	AA161067 запросить цену →	Cushion - Motor
36	A0481725 запросить цену →	Rear Lamp Holder
3	AA082029 запросить цену →	Bushing - 6x13x5
37	A0481709 запросить цену →	Thermostat Holder
4	A0485370 запросить цену →	Exposure Lamp Harness
38	AW110011 запросить цену →	Thermostat 140;C AC120V 15A
39	A0481726 запросить цену →	Front Lamp Holder
5	A0751743 запросить цену →	Middle Scanner Motor Bracket
6	A0061708 запросить цену →	Front Wire Clamp
40	A0698154 запросить цену →	Scanner Shoe
7	A0755214 запросить цену →	Scanner Drive Motor - DC30V
8	A0061721 запросить цену →	Front Spring Plate
9	AC030019 запросить цену →	2nd & 3rd Mirror
10	A0061724 запросить цену →	Rear Spring Plate
11	AB032043 запросить цену →	Pulley - Scanner Wire
12	A0541705 запросить цену →	1st Scanner Stopper
13	A0481714 запросить цену →	2nd Scanner
14	A0751737 запросить цену →	Front Wire Pulley
15	A0751733 запросить цену →	Left Rear Wire Pulley
16	A0061745 запросить цену →	Wire Adjusting Plate
17	A0061744 запросить цену →	Wire Support Plate
18	AA060250 запросить цену →	Spring - Scanner Drive Wire
19	A0751731 запросить цену →	Rear Wire Pulley
20	AA050043 запросить цену →	Scanner Drive Wire - 1462mm
21	AA050042 запросить цену →	Scanner Drive Wire - 1807mm
22	AA050045 запросить цену →	Scanner Drive Wire - 1011mm
23	AA050044 запросить цену →	Scanner Drive Wire - 1458mm
24	A0271769 запросить цену →	Exposure Adjusting Plate - Side
25	A0271768 запросить цену →	Exposure Adjusting Plate - Center
26	54421702 запросить цену →	Small Screw - M3
101	04430060W запросить цену →	Hexagon Head Tapping Screw - M3x6
27	A0481706 запросить цену →	Reflector
102	03140250W запросить цену →	Philips Pan Head Screw - M4x25
28	A0481710 запросить цену →	Reflector Cover
103	09514008W запросить цену →	Philips Screw with Flat Washer - M4x8
29	AX530006 запросить цену →	Exposure Lamp - 97V 300W
104	03130100W запросить цену →	Philips Pan Head Screw - M3x10
105	03130040W запросить цену →	Philips Pan Head Screw - M3x4
29	AX530007 запросить цену →	Exposure Lamp - 180V 330W
106	09513012W запросить цену →	Philips Screw with Flat Washer - M3x1
30	52051696 запросить цену →	Main Reflector
31	54091705 запросить цену →	Clamp - Reflector
107	08074127 запросить цену →	Wave Washer
108	07200050E запросить цену →	Retaining Ring - M5
32	54421710 запросить цену →	1St Mirror
109	11050159 запросить цену →	PCB Stud
33	A0061707 запросить цену →	Rear Wire Clamp
110	11050230 запросить цену →	Clamp
34	A0481721 запросить цену →	Spring Plate A

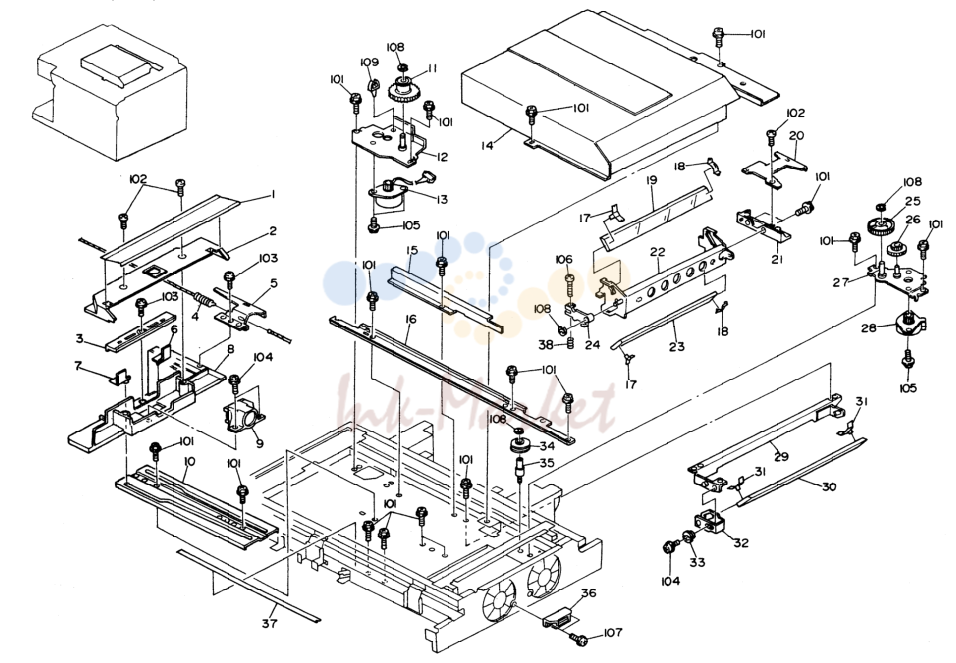

6. OPTICS II (A075)

№	Артикул	Описание
1	A0481753 запросить цену →	Lens Shielding Seal
36	AG070004 запросить цену →	Magnet Catch Ass’y
2	A0481754 запросить цену →	Lens Shielding Cover
37	AA150074 запросить цену →	Seal - 12x272
38	AA063012 запросить цену →	Second Mirror Spring
3	A0481775 запросить цену →	Shielding Guide Plate
4	AA050046 запросить цену →	Lens Drive Wire
5	A0481755 запросить цену →	Lens Shutter
6	A0481771 запросить цену →	Rear Shielding Plat
7	A0481773 запросить цену →	Front Shielding Plate
8	A0481751 запросить цену →	Lens Bracket
9	AC020058 запросить цену →	Lens Ass’y - 8/180
10	A0751788 запросить цену →	Cam Plate - Lens Shield
11	52151812 запросить цену →	Lens Drive Pulley
12	A0481757 запросить цену →	Lens Motor Bracket
13	A0485239 запросить цену →	Lens Motor - DC24V
14	A0481789 запросить цену →	Lens Cover
15	A0751808 запросить цену →	Rear Base Shielding Plate
16	A0481807 запросить цену →	Guide Plate - Lens Drive
17	A0061721 запросить цену →	Front Spring Plate
18	A0061724 запросить цену →	Rear Spring Plate
19	AC030026 запросить цену →	Mirror - L224
20	A0481782 запросить цену →	Mirror Shutter
21	A0481764 запросить цену →	Rack Gear - Mirror Drive
22	A0481761 запросить цену →	Mirror Bracket
23	AC030021 запросить цену →	5th Mirror
24	A0271705 запросить цену →	Mirror Guide
25	AB017129 запросить цену →	Gear - 20Z and 72Z
26	AB010075 запросить цену →	Gear - 48T
101	04430060W запросить цену →	Hexagon Head Tapping Screw - M3x6
27	A0481767 запросить цену →	Mirror Motor Bracket
28	A0485237 запросить цену →	Mirror Motor - DC24V
102	04130082W запросить цену →	Tapping Screw - M3x8
29	A0751793 запросить цену →	6th Mirror Bracket
103	09513006W запросить цену →	Philips Screw W/H Flat Washer - M3x6
104	09513008W запросить цену →	Philips Screw with Flat Washer - M3x8
30	AC030025 запросить цену →	Mirror - L298
31	A0061722 запросить цену →	Spring Plate
105	03130060W запросить цену →	Philips Pan Head Screw - M3x6
106	03130140W запросить цену →	Philips Pan Head Screw - M3x14
32	A0481797 запросить цену →	6th Mirror Adjusting Bracket
33	A0751766 запросить цену →	Adjusting Cam
107	09513004W запросить цену →	Philips Screw with Flat Washer - M3x4
34	52151806 запросить цену →	Pulley
108	07200040E запросить цену →	Retaining Ring - M4
35	AA143264 запросить цену →	Pully Shaft
109	11050230 запросить цену →	Clamp

7. CASSETTE AND MANUAL FEED TABLE (A075)

№	Артикул	Описание
25	52052993 запросить цену →	Actuator - 8 1/2X5 1/2
1	A0062691 запросить цену →	Rear Side Fence
25	52052996 запросить цену →	Actuator - 8 1/2x11R
2	AA150063 запросить цену →	Side Fence Sheet
25	52052971 запросить цену →	Actuator 11x17
3	A0482955 запросить цену →	Decal - Manual Feed
25	52052997 запросить цену →	Actuator 81/2x4
4	A0062681 запросить цену →	Front Side Fence
5	54472927 запросить цену →	Friction Pad - B
25	52052960 запросить цену →	Actuator A3
26	AF010001 запросить цену →	Large Cassette Body
6	A0482940 запросить цену →	Manual Feed Guide
26	AF010017 запросить цену →	Cassette Body
7	A0482951 запросить цену →	Front Guide Holder
27	AA002079 запросить цену →	Decal Sheet - Small - A4
8	A0482946 запросить цену →	Manual Feed Table
9	AA002084 запросить цену →	Decal Sheet - Small - LT
10	AF017001 запросить цену →	Rear Fence - Large
11	AF017004 запросить цену →	Rear Fence
12	A0062699 запросить цену →	Spacer - 5.1x20mm
29	AA162051 запросить цену →	Cushion
13	A0482945 запросить цену →	Manual Feed Cover
14	A0482938 запросить цену →	Paper Guide - Manual Feed Table
15	A0062698 запросить цену →	Side Fence Gear
16	A0482937 запросить цену →	Fixed Plate - Manual Feed Table
17	A0482947 запросить цену →	Decal - Paper Size - LT
17	A0482948 запросить цену →	Decal - Paper Size - A4
18	A0482928 запросить цену →	Cam - Manual Feed Table
19	A0602955 запросить цену →	Small Cassette Cover
19	A0602950 запросить цену →	Large Cassette Cover
20	A0482908 запросить цену →	Rear Side Fence
21	AA002010 запросить цену →	Decal - Paper Level
22	A0482904 запросить цену →	Front Side Fence
22	A0082715 запросить цену →	Front Side Fence - DLT
22	A0082727 запросить цену →	Rear Side Fence - DLT
23	A0482913 запросить цену →	Bottom Plate
23	A0302910 запросить цену →	Bottom Plate
101	03440060F запросить цену →	Philips Truss Head Screw - M4x6
24	52152713 запросить цену →	Bottom Plate Pad
102	04430060W запросить цену →	Hexagon Head Tapping Screw - M3x6
25	52052962 запросить цену →	Actuator - A4R
25	52052964 запросить цену →	Actuator - A4S
103	04140082F запросить цену →	Tapping Screw with Flat Washer - M4x8
104	08050073 запросить цену →	Retaining Ring - M5
25	52052966 запросить цену →	Actuator - A5R
105	09654010W запросить цену →	Tapping Screw with Flat Washer - M4x10
25	52052967 запросить цену →	Actuator - A5

8. PAPER FEED AND REGISTRATION I (A075)

№	Артикул	Описание
36	AA060261 запросить цену →	Spring
1	A0487684 запросить цену →	Development Rail
37	AW020024 запросить цену →	Photointerruptor
2	A0485226 запросить цену →	Pre-Transfer Lamp
38	A0482569 запросить цену →	Photo Interruptor Bracket
3	A0487689 запросить цену →	Stay - Development Rail
4	AA150203 запросить цену →	Mylar Seal - 80x20
5	A0483913 запросить цену →	Upper Transfer Guide
6	AA060254 запросить цену →	Spring - Upper Transfer Guide
7	A0483898 запросить цену →	Lower Transfer Guide
8	AF020151 запросить цену →	Lower Registration Roller
9	AF021039 запросить цену →	Upper Registration Roller
10	AA080094 запросить цену →	Bushing - Front Registration Roller
11	54472768 запросить цену →	Shoulder Screw - M3
12	54422754 запросить цену →	Spring - Registration Roller
13	50530223 ✓ в наличии	Bushing - 8mm
14	AG051071 запросить цену →	Knob - Registration Guide Plate
15	52052865 запросить цену →	Bushing - Paper Feed Roller
16	A0092751 запросить цену →	Knob - Registration Roller
17	52152621 запросить цену →	Snap Ring - M6
18	54472681 запросить цену →	Snap Ring
19	A0482295 запросить цену →	Drum Guide Roller
20	A0752625 запросить цену →	Separation Guide Plate
21	AF030002 ✓ в наличии	Pick-up Roller
22	AB013079 запросить цену →	Gear - 21T
23	A0482589 запросить цену →	Pick-up Bracket
24	AA060262 запросить цену →	Spring
25	AA140286 запросить цену →	1st Feed Shaft
26	A0752576 запросить цену →	Middle Registration Guide
27	AA020001 запросить цену →	Drawer Tray Magnet
28	AB040005 запросить цену →	Paper Feed Clutch
29	AA080095 запросить цену →	Bushing - Rear Registration Roller
101	04430060W запросить цену →	Hexagon Head Tapping Screw - M3x6
30	AF031006 запросить цену →	Feed Roller
102	03130040W запросить цену →	Philips Pan Head Screw - M3x4
31	54472768 запросить цену →	Stepped Screw - M3
32	AX200041 запросить цену →	Magnetic Clutch
103	09514006W запросить цену →	Philips Screw With Flat Washer - M4x6
33	A0482065 запросить цену →	PTL Support Plate
104	03130300W запросить цену →	Philips Pan Head Screw - M3x30
34	A0752571 запросить цену →	Lower Registration Guide
105	07200040E запросить цену →	Retaining Ring - M4
106	07200060E запросить цену →	Retaining Ring - M6
35	A0752562 запросить цену →	Upper Registration Guide

9. PAPER FEED AND REGISTRATION II (A075)

№	Артикул	Описание
101	04430060W запросить цену →	Hexagon Head Tapping Screw - M3x6
1	AB013422 запросить цену →	Gear - 27Z
2	AX000007 запросить цену →	Paper Feed Solenoid
102	03140080W запросить цену →	Philips Pan Head Screw - M4x8
3	A0482722 запросить цену →	Paper Feed Solenoid Bracket
103	07200030E запросить цену →	Retaining Ring - M3
4	AB013173 запросить цену →	Gear - 38Z
104	09513006W запросить цену →	Philips Screw W/H Flat Washer - M3x6
5	50530223 ✓ в наличии	Bushing - 8mm
105	06320100G запросить цену →	Pin - 2x10mm
6	A0482643 запросить цену →	Cassette Bottom Lever
106	07200040E запросить цену →	Retaining Ring - M4
7	AA140288 запросить цену →	Lift Arm Shaft
107	07200060E запросить цену →	Retaining Ring - M6
8	AA063148 запросить цену →	Pressure Spring
9	A0482612 запросить цену →	Pressure Roller
10	A0485314 запросить цену →	Harness - Paper Size Sensor
11	AW500010 запросить цену →	Push Switch
12	A0752596 запросить цену →	Paper Feed Stay
13	50530709 запросить цену →	Bushing - 6x10x6mm
14	50530447 запросить цену →	Bushing - M6
15	AA140368 запросить цену →	Separation Drive Shaft
16	AB013420 запросить цену →	Gear - 18Z
17	AA140287 запросить цену →	Separation Pressure Shaft
18	AA080063 запросить цену →	Bushing - 12x16x7
19	52062605 ✓ в наличии	Separation Roller
20	A0602617 запросить цену →	Separation Torque Limitter
21	54472681 запросить цену →	Snap Ring

10. PAPER FEED AND REGISTRATION III (A075)

№	Артикул	Описание
1	AA060263 запросить цену →	Spring - Clutch
101	04430060W запросить цену →	Hexagon Head Tapping Screw - M3x6
2	A0485857 запросить цену →	Main Board Bracket
102	11050230 запросить цену →	Clamp
103	11050159 запросить цену →	PCB Stud
3	AB017156 запросить цену →	Pulley - 44Z
4	AB017157 запросить цену →	Gear - 32Z and 35Z
104	11050199 запросить цену →	Clamp
105	07200030E запросить цену →	Retaining Ring - M3
5	A0482719 запросить цену →	Pick-up Solenoid Lever
6	A0482718 запросить цену →	Pick-up Solenoid Bracket
106	07200040E запросить цену →	Retaining Ring - M4
7	A0482715 запросить цену →	Pick-up Solenoid Ass’y
107	07200060E запросить цену →	Retaining Ring - M6
8	AA132117 запросить цену →	Collar - Clutch
9	A0482951 запросить цену →	Front Guide Holder
10	A0482734 запросить цену →	Cassette Release Arm
11	AA060268 запросить цену →	Release Arm Spring
12	AA132115 запросить цену →	Collar - Cam Follower
13	AB017158 запросить цену →	Gear - 14Z
14	A0485260 запросить цену →	Paper Lift Clutch
15	AB017159 запросить цену →	Gear - 16Z
16	AA132116 запросить цену →	Collar
17	A0482731 запросить цену →	Release Arm
18	AA060342 запросить цену →	Vertical Transport Guide Spring

11. DRUM SECTION (A075)

№	Артикул	Описание
36	AA060255 запросить цену →	Spring - Rear Charge Corona Grid
1	A0752270 запросить цену →	Left Drum Stay
2	A0482275 запросить цену →	Front Transport Bracket
37	AD023060 запросить цену →	Right Main Corona Unit Casing
3	A0482276 запросить цену →	Ring - Transport Bracket
38	A0482008 запросить цену →	Charge Corona Unit
39	A0062055 запросить цену →	Charge Corona Cleaner
4	A0482278 запросить цену →	Rear Transport Bracket
5	A0752258 запросить цену →	Pick-off Pawl Shaft
40	AA150223 запросить цену →	Seal - 18x18
6	A0482273 запросить цену →	Pick-off Pawl Bracket
7	AA063106 запросить цену →	Spring - Pick-off Pawl
8	A0062270 запросить цену →	Pick-off Pawl
9	A0065222 запросить цену →	ID Sensor Board
10	A0062278 запросить цену →	Sensor Holder
11	A0752268 запросить цену →	Upper Left Drum Stay
12	A0752281 запросить цену →	Rear Drum Side Plate
13	A0069510 ✓ в наличии	Drum
14	A0062280 запросить цену →	Drum Guide
15	A0752269 запросить цену →	Right Drum Stay
16	A0752254 запросить цену →	Drum Support Plate Ass’y
17	A0082087 запросить цену →	Cleaner
18	A0482258 запросить цену →	Drum Holder
19	AD023059 запросить цену →	Left Main Corona Unit Casing
20	AA132140 запросить цену →	Drum Shaft Knob
21	54422110 запросить цену →	Plug - Corona Unit
22	A0062118 запросить цену →	Rear Cover - Charge Corona
23	AD022178 запросить цену →	Rear End Block - Main Corona
24	54422108 запросить цену →	Spring - Corona Wire
101	04130062W запросить цену →	Tapping Screw - M3x6
25	A0062121 запросить цену →	Cleaner Holder
26	A0062122 запросить цену →	Cleaner Stay
102	03130040W запросить цену →	Philips Pan Head Screw - M3x4
27	A0062123 запросить цену →	Cleaner Stopper
103	03140100W запросить цену →	Philips Pan Head Screw - M4x10
28	A0062117 запросить цену →	Front Cover - Charge Corona
104	03140200B запросить цену →	Philips Pan Head Screw - M4x20
29	A0062114 запросить цену →	Grid Anchor
105	04130082W запросить цену →	Tapping Screw - M3x8
106	09514006W запросить цену →	Philips Screw With Flat Washer - M4x6
30	A0489001 запросить цену →	Charge Corona Wire - 10pcs/set
31	A0306231 запросить цену →	Corona Wire Ring
107	09713006A запросить цену →	Philips Polycarbonate Screw - M3x6
32	AA060141 запросить цену →	Spring - Charge Corona Grid
108	09513005W запросить цену →	Philips Screw with Flat Washer - M3x5
109	08050077 запросить цену →	Retaing Ring - M3
33	AD022187 запросить цену →	Front End Block - Charge Corona
34	54422069 запросить цену →	Plastic Screw - Main Corona
110	04130060W запросить цену →	Tapping Screw - M3x6
35	A0062111 запросить цену →	Charge Corona Grid
111	09513004B запросить цену →	Philips Screw With Flat Washer - M3x4

12. DEVELOPMENT UNIT (A075)

№	Артикул	Описание
1	A0487628 запросить цену →	Entrance Seal Plate
34	AB013443 запросить цену →	Gear - 20Z
2	AD030016 запросить цену →	Doctor Plate
35	AB013444 запросить цену →	Gear - 41Z
3	AA151491 запросить цену →	Seal - 3x8x100
36	52153295 запросить цену →	Hopper Filter
4	AA152136 запросить цену →	Seal - Development Roller
37	AA151485 запросить цену →	Seal - Rear Hopper
5	AA151186 запросить цену →	Front Side Plate Seal
38	AA151481 запросить цену →	Seal - 2x12x23
39	AA151606 запросить цену →	Seal - 23x90
6	A0487600 запросить цену →	Upper Casing
7	AA152019 запросить цену →	Seal - Mixing Auger
40	A0487670 запросить цену →	Slitter
41	AA151480 запросить цену →	Seal - 2x12x34
8	AD037023 запросить цену →	Mixing Auger
9	A0487671 запросить цену →	Plate Nut
10	AB013441 запросить цену →	Gear - 20Z
43	AA151482 запросить цену →	Seal - 4x21x319
11	AD036021 запросить цену →	Mixing Vanes
44	AA150197 запросить цену →	Seal - 12x360
12	A0487623 запросить цену →	Grip - Development Unit
45	AA151489 запросить цену →	Seal - 2x5x37.5
13	A0487624 запросить цену →	Filter Bracket
46	AA151476 запросить цену →	Seal - 3x6x258
14	AA151490 запросить цену →	Filter
47	AA151479 запросить цену →	Seal - 2x22x37
15	AB013437 запросить цену →	Gear - 19Z
48	AA150196 запросить цену →	Seal - 25x30
16	A0487631 запросить цену →	Bearing Retainer
49	AA151486 запросить цену →	Seal - Front Hopper
17	AD031025 запросить цену →	Development Roller
50	A0487654 запросить цену →	Lower Casing - Toner Supply Unit
51	AA151484 запросить цену →	Seal - Front Hopper
18	A0487632 запросить цену →	Gear Cover
19	A0487601 запросить цену →	Lower Casing
52	AA151487 запросить цену →	Seal - Rear Hopper
53	A0487676 запросить цену →	Toner End Lever
20	AB013438 запросить цену →	Gear - 15Z
21	52153089 запросить цену →	Developer Knob
54	52153303 запросить цену →	Seal - Toner Supply Roller
55	AD033014 запросить цену →	Toner Supply Roller
22	AB013440 запросить цену →	Gear - 34Z
23	AD038022 запросить цену →	Raddle Roller
56	AA151488 запросить цену →	Seal - Hopper
57	A0487669 запросить цену →	Boss - Toner Supply Roller
24	AD038023 запросить цену →	Developer Agitator
25	AB013439 запросить цену →	Gear - 23Z
58	AA150198 запросить цену →	Seal - 19x80
26	AA151483 запросить цену →	Seal - 2x34.5x330
27	A0487612 запросить цену →	Development Roller Knob
28	AA060267 запросить цену →	Spring - Toner End Actuator Lever
29	A0487577 запросить цену →	Upper Casing - Toner Supply Unit - 115V
62	AA151604 запросить цену →	Seal - 16x9x3
29	A0487578 запросить цену →	Upper Casing - Toner Supply Unit - 200/240V
63	AA151605 запросить цену →	Seal - 323x4x3
29	A3133053 запросить цену →	Upper Casing - Toner Supply Unit - Color
101	03130060W запросить цену →	Philips Pan Head Screw - M3x6
102	09513020W запросить цену →	Philips Screw with Flat Washer - M3x20
103	09513008W запросить цену →	Philips Screw with Flat Washer - M3x8
104	03130040W запросить цену →	Philips Pan Head Screw - M3x4
105	04130082W запросить цену →	Tapping Screw - M3x8
106	03130080W запросить цену →	Philips Pan Head Screw - M3x8
107	09513006W запросить цену →	Philips Screw W/H Flat Washer - M3x6
108	09513008B запросить цену →	Philips Screw With Flat Washer - M3x8
109	08053415 запросить цену →	Ball Bearing - M9
110	07270090E запросить цену →	Retaining Ring C - M9
111	07200040E запросить цену →	Retaining Ring - M4
112	07200030E запросить цену →	Retaining Ring - M3
113	08074103 запросить цену →	Spacer - 0.5mm
114	08050077 запросить цену →	Retaing Ring - M3
115	07280040E запросить цену →	Retaining Ring C - M4

13. CLEANING UNIT (A075)

№	Артикул	Описание
1	A0483581 запросить цену →	Upper Cleaning Case
2	A0053585 запросить цену →	Sensor Feeler - Toner Over Flow
3	A0053587 запросить цену →	Feeler Supporter
4	A0053586 запросить цену →	Rubber Seal - Toner Collection
5	A0063584 запросить цену →	Toner Collection Housing
6	A0483583 запросить цену →	Front Cleaning Cover
7	A0483584 запросить цену →	Rear Cleaning Cover
8	A0483588 запросить цену →	Lower Cleaning Casing
9	AA150193 запросить цену →	Seal - 4x25x1.6
10	A0069003 запросить цену →	Cleaner Seal
11	A0483570 запросить цену →	Cleaning Blade Cleaner
12	A0483553 запросить цену →	Cleaning Unit Frame
13	AA150189 запросить цену →	Seal - Cleaning Unit
14	AA152015 запросить цену →	Toner Collection Seal
15	AA150190 запросить цену →	Seal - Front Cleaning Blade
16	AA150191 запросить цену →	Seal - Rear Cleaning Blade
17	AB011082 запросить цену →	Gear - 17Z
18	AB011083 запросить цену →	Gear - 18Z
19	AB017160 запросить цену →	Gear - 17Z And 35Z
20	AB011084 запросить цену →	Gear - 17Z
21	AA080030 запросить цену →	Bushing - 5x13x7
22	A0483593 запросить цену →	Release Lever
23	AA060099 запросить цену →	Cleaning Blade Spring
24	54463648 запросить цену →	Stepped Screw - M4
25	A0483556 запросить цену →	Blade Bracket
26	A0483565 запросить цену →	Cleaning Blade
27	A0063660 запросить цену →	Toner Collection Shaft
101	09513008W запросить цену →	Philips Screw with Flat Washer - M3x8
28	A0063589 запросить цену →	Seal - 5x16x5
102	04130082W запросить цену →	Tapping Screw - M3x8
103	04130062W запросить цену →	Tapping Screw - M3x6
29	AB011070 запросить цену →	Gear - 12Z
104	04130142W запросить цену →	Tapping Screw - M3x14
30	AD042011 запросить цену →	Cleaning Brush
105	09513010W запросить цену →	Philips Screw with Flat Washer - M3x10
31	A0063603 запросить цену →	Front Brush Holder
32	AA152016 запросить цену →	Side Seal - Cleaning Front
106	03130060W запросить цену →	Philips Pan Head Screw - M3x6
33	A0063604 запросить цену →	Rear Brush Holder
107	07200040E запросить цену →	Retaining Ring - M4
108	09513004B запросить цену →	Plilips Screw With Flat Washer - M3x4
34	AA152017 запросить цену →	Side Seal - Cleaning Rear

Каталог очень большой (1107 позиций). Показаны первые 13 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
